SAS-MON51 - Monitor KONIG - Manuale utente e istruzioni gratuiti

Marchio	Konig
Modello	SAS-MON51
Tipo di prodotto	Monitor
Tecnologia display	LED
Dimensioni schermo	51 cm (20 pollici)
Risoluzione massima	1920 x 1080 pixel
Frequenza di aggiornamento	60 Hz
Connettività	VGA, DVI, HDMI, Jack cuffie
Alimentazione	Rete 100-240 V CA, 50/60 Hz
Consumo energetico (standby)	<0,5 W
Dimensioni (L x A x P)	480 x 370 x 180 mm (con piede)
Peso	3,5 kg
Angolo di visione	170° orizzontale / 160° verticale
Funzioni principali	Menu OSD, regolazioni di luminosità, contrasto, temperatura colore, modalità preimpostate
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non utilizzare prodotti abrasivi
Sicurezza	Non aprire, rischio di scossa elettrica
Ricambi e riparabilità	Alimentatore, pulsanti, connettori accessibili
Informazioni generali	Manuale d'uso di 95 pagine disponibile per il download

Domande frequenti - SAS-MON51 KONIG

Come regolare la luminosità dello schermo?

Premere il pulsante Menu del monitor, navigare fino a Luminosità utilizzando i tasti freccia, quindi regolare il valore con i tasti + e -.

Qual è la risoluzione nativa del monitor?

La risoluzione nativa è di 1920 x 1080 pixel (Full HD). Per un'immagine ottimale, impostare la sorgente su questa risoluzione.

Il monitor supporta il montaggio a parete?

Sì, il monitor è compatibile con un supporto a parete standard VESA 100x100 mm. Rimuovere il piede e avvitare il supporto a parete fornito.

Come pulire lo schermo senza danneggiarlo?

Utilizzare un panno morbido e non lanuginoso, leggermente umido se necessario. Non utilizzare mai prodotti chimici o panni abrasivi.

Cosa fare se l'immagine trema o sfarfalla?

Verificare il cavo di connessione, assicurarsi che sia ben inserito. Impostare la frequenza di aggiornamento nelle impostazioni di visualizzazione del computer su 60 Hz.

Come passare da una sorgente all'altra?

Premere il pulsante Source o Input del monitor, quindi selezionare la sorgente desiderata (VGA, DVI, HDMI) utilizzando i tasti freccia.

Il monitor consuma molta energia in standby?

No, il consumo in standby è inferiore a 0,5 W, in conformità con le norme di efficienza energetica.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, andare su Configurazione o Impostazioni, quindi selezionare Ripristino o Ripristina impostazioni predefinite. Confermare con il pulsante OK.

Posso usare un cavo HDMI per collegare il mio computer?

Sì, il monitor dispone di un ingresso HDMI. Assicurarsi che il computer abbia un'uscita HDMI e utilizzare un cavo HDMI standard.

Dove trovare il numero di serie del monitor?

Il numero di serie si trova su un'etichetta sul retro del monitor, vicino ai connettori di ingresso. È anche indicato sulla confezione originale.

MANUALE UTENTE SAS-MON51 KONIG

Questo monitor è un dispositivo elettronico per la videosorveglianza facile da usare in ogni tipo di situazione. Il prodotto è appositamente adatto per piccoli negozi, uffici o abitazioni. Il monitor può essere posizionato su una superficie orizzontale o può essere montato su un supporto regolabile (ordinatelo separatamente con codice articolo SAS-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale. Il monitor può ricevere audio e video da 4 telecamere diverse. Potete selezionare facilmente la visualizzazione da diverse telecamere con il telecomando. Le immagini possono anche essere visualizzate una ad una in modo automatico. Il monitor è adatto all'uso con la videocamera SAS-CAM12.

• Raccomandiamo di leggere questo manuale prima di installare/utilizzare il monitor.
• Tenete questo manuale in un posto sicuro per un futuro riferimento.

La confezione contiene i seguenti oggetti:

Formato: 16:9 (Modalità 4:3)

Risoluzione: 628 x 562 (PAL)

Tensione di lavoro: 12 V CC/1 A

Ingresso AV: 4x

Uscita AV: 1x

KÖNIG

Temperatura di funzionamento: da -10 °C a +50 °C

Peso: 450 g

Dimensioni: 180 x 155 x 25 mm

Misure di sicurezza

• Non aprite il monitor in caso di malfunzionamento. Questo prodotto deve essere aperto solo da tecnici qualificati. • Non esponete il monitor all'acqua. • Non esponete il monitor ad alte temperature o umidità.
• Non installate il monitor vicino a forti campi magnetici, come televisori o altoparlanti. Ciò può influenzare la qualità dell'immagine del monitor.

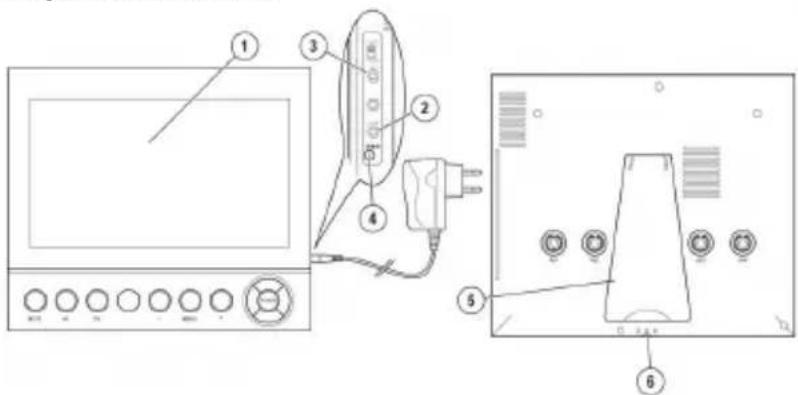

Istruzioni per l'installazione

1. Monitor
2. Connettore spinotto in uscita AV
3. Connettore spinotto in ingresso AV
4. Connettore spinotto ingresso DC 12 V
5. Assistenza
6. Punto di inserimento del supporto regolabile
7. Posizionate il monitor sul suo supporto (5) su una superficie stabile. Il monitor può essere montato anche su un supporto regolabile (ordinatelo separatamente con codice articolo SAS-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale.
8. Inserite la spina DC nel connettore in ingresso DC 12 V (4).
9. Inserite l'alimentatore AC/DC nella presa a muro.

1. Collegate la videocamera con il cavo in ingresso AV ad una delle prese in ingresso AV (3) sul retro del monitor (al massimo 4 videocamere).

Per informazioni sull'installazione e l'uso della videocamera, fate riferimento al manuale di installazione della videocamera.

1. Potete collegare un monitor aggiuntivo al connettore in uscita AV (2).

Istruzioni per l'utente

1. Monitor LCD
2. Pulsante –
3. Tasto Mute
4. Pulsante Menu
5. Tasto AV
6. Pulsante +
7. Tasto 4:3
8. Pulsante accensione
9. Sensore di controllo IR
10. Interruttore Automatico/Manuale
11. Premete il tasto Alimentazione (9) per accendere il monitor.
12. Premete il tasto AV (3) per impostare la connessione alla videocamera corretta.
13. Premete il tasto Menu (7) per navigare nel sub-menù.

Sono visualizzabili i seguenti sub-menù:

- Impostazioni del Display: "Bright" (Lineare), "Contrast" (Contrasto), "Colour" (Colore) o "Hue" (tono). Regolate le impostazioni del display con i tasti + (8) o - (6).

• "AV switched set" (Imposta scambio AV)

Selezionate le videocamere che saranno visualizzate in sequenza in modalità automatica. Premete il tasto + o – per passare tra telecamere e il tasto Menù per selezionare o deselezionare una videocamera.

"√" indica che questa videocamera è stata selezionata.

"o" indica che questa videocamera non è stata selezionata.

• "Time switched" (Intervallo di tempo)

Aumenta o diminuisce l'intervallo di tempo per la modalità automatica con i tasti + o -.

1. Impostate l'interruttore Automatico/Manuale (10) su "AUTO" per passare automaticamente tra le videocamere selezionate.

Quando premete il tasto AV, la modalità scambio manuale mostra tutte le immagini della videocamera, incluse le videocamere impostate su "o".

1. Premete il tasto 4:3 (4) per cambiare il rapporto dello schermo.
2. Premete il tasto Mute (2) per attivare o disattivare l'audio.

Perché questa caratteristica funzioni, il microfono sulla videocamera dev'essere acceso.

Risoluzione dei problemi

Effettuate i seguenti controlli se il monitor non lavora correttamente:

• Assicuratevi che il monitor sia impostato sul canale AV corretto (AV1-4).

• Assicuratevi che tutte le spine siano correttamente inserite nelle prese.

• Assicuratevi che il monitor non sia danneggiato.

• Assicuratevi che l'alimentatore non sia danneggiato.

• Assicuratevi, quando la modalità di scambio automatico è attiva, che la videocamera nell'impostazione AV non sia impostata su "o".

• Assicuratevi che le impostazioni del display siano tutte corrette.

Manutenzione:

Pulite la videocamera con un panno umido.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Qualsiasi modifica e/o cambiamento al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati da un uso non corretto di questo prodotto.

Dichiarazione di non responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati. Non smaltire dispositivi elettronici con i rifiuti domestici.
• Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la gestione dei rifiuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro sito web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: [e-mail]

tramite telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, Paesi Bassi
