Tipo di prodotto	Monitor di sicurezza
Marca	Konig
Modello	SEC-MON51
Dimensioni (L x A x P)	Circa 350 x 300 x 50 mm
Peso	Circa 4,5 kg
Alimentazione	AC 100-240V, 50/60 Hz
Dimensioni dello schermo	15 pollici (diagonale)
Risoluzione	1920 x 1080 pixel (Full HD)
Formato immagine	16:9
Ingressi video	HDMI, VGA, Composito (BNC)
Uscita audio	Jack cuffie 3,5 mm
Funzioni principali	Visualizzazione video in tempo reale, supporto a parete VESA, impostazioni OSD
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare detergenti abrasivi.
Sicurezza	Non esporre a umidità o pioggia. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare il servizio post-vendita Konig per le riparazioni. Nessun ricambio disponibile online.
Informazioni generali	Solo per uso interno. Temperatura di funzionamento: da 0°C a 40°C.

Domande frequenti - SEC-MON51 KONIG

Come collegare il monitor SEC-MON51 a una telecamera di sicurezza?

Utilizzare un cavo BNC o RCA per collegare l'uscita video della telecamera all'ingresso Composito (BNC) del monitor. Assicurarsi che entrambi i dispositivi siano accesi e che il monitor sia impostato sulla sorgente corrispondente tramite il menu OSD.

Qual è la risoluzione massima supportata dal SEC-MON51?

Il monitor supporta una risoluzione massima di 1920 x 1080 pixel (Full HD) tramite ingresso HDMI o VGA.

Come regolare luminosità e contrasto?

Premere il pulsante 'Menu' sul pannello frontale per accedere all'OSD. Utilizzare i tasti freccia per navigare verso 'Luminosità' o 'Contrasto' e regolare con i tasti +/-.

Il monitor non mostra alcuna immagine, cosa fare?

Verificare che il cavo video sia collegato correttamente e che la sorgente sia accesa. Assicurarsi che l'ingresso selezionato nel menu OSD corrisponda alla sorgente. Se il problema persiste, provare con un altro cavo o dispositivo.

Come pulire lo schermo senza danneggiarlo?

Utilizzare un panno in microfibra morbido e asciutto. Se necessario, inumidire leggermente il panno con acqua distillata. Non utilizzare mai prodotti chimici o detergenti abrasivi.

Posso montare il SEC-MON51 a parete?

Sì, il monitor è compatibile con i supporti VESA 75x75 mm. Utilizzare un kit di montaggio a parete adatto e seguire le istruzioni del manuale per un'installazione sicura.

Il monitor emette un suono strano, è normale?

Un leggero ronzio può essere normale a causa del trasformatore. Se il suono è forte o insolito, verificare che il monitor sia correttamente ventilato e non ostruito. Se il problema persiste, contattare il supporto tecnico.

Qual è la garanzia di questo monitor?

La garanzia standard è di 2 anni dalla data di acquisto. Conservare la prova d'acquisto per eventuali reclami. La garanzia non copre danni accidentali o usura normale.

Come ripristinare le impostazioni di fabbrica?

Accedere al menu OSD premendo 'Menu', quindi navigare verso 'Impostazioni' o 'Opzione' e selezionare 'Ripristino fabbrica'. Confermare con 'OK'.

Posso utilizzare il monitor con un computer?

Sì, collegare il PC tramite cavo HDMI o VGA. Il monitor è compatibile con le risoluzioni standard e si adatta automaticamente.

MANUALE UTENTE SEC-MON51 KONIG

Questo monitor è un dispositivo elettronico per la videosorveglianza facile da usare in ogni tipo di situazione. Il prodotto è appositamente adatto per piccoli negozi, uffici o abitazioni. Il monitor può essere posizionato su una superficie orizzontale o può essere montato su un supporto regolabile (ordinatelo separatamente con codice articolo SEC-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale.

Il monitor può ricevere audio e video da 4 telecamere diverse. Potete selezionare facilmente la visualizzazione da diverse telecamere con il telecomando. Le immagini possono anche essere visualizzate una ad una in modo automatico. Il monitor è adatto all'uso con la videocamera SEC-CAM12.

• Raccomandiamo di leggere questo manuale prima di installare/utilizzare il monitor.
• Conservate il manuale in un posto sicuro per future consultazioni.

La confezione contiene i seguenti oggetti:

1. 1 x Monitor LCD da 7"
2. 1 x Telecomando
3. 1 x Alimentatore AC/DC
4. 1 x Cavo uscita AV
5. 4 x AV Cavi ingresso

Specifiche tecniche

Formato: 16 : 9 (Modalità 4 : 3)

Risoluzione: 628 x 562 (PAL)

Tensione di lavoro: 12V DC / 1A

Ingresso AV: 4x

Uscita AV: 1x

Temperatura di funzionamento: da -10°C a +50°C

Peso: 450

Dimensioni 180 x 155 x 25 mm

g

Precauzioni di sicurezza

- Non aprite il monitor in caso di malfunzionamento. Questo prodotto deve essere aperto solo da tecnici qualificati.

• Non esponete il monitor all'acqua.
- Non esponete il monitor ad alte temperature o umidità.
- Non installate il monitor vicino a forti campi magnetici, come televisori o altoparlanti. Ciò può influenzare la qualità dell'immagine del monitor.

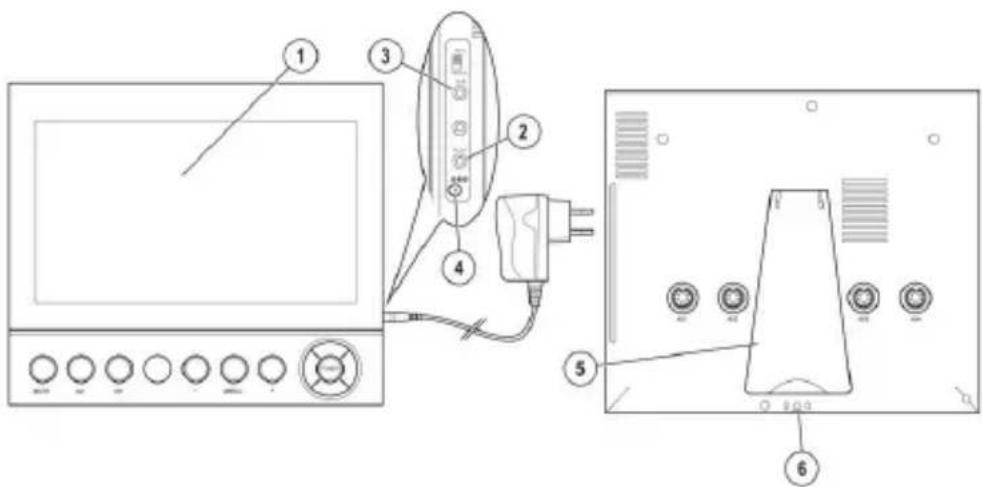

Istruzioni di installazione

1. Monitor
2. Connettore spinotto in uscita AV

3. Connettore spinotto in ingresso AV

4. Connettore spinotto ingresso DC 12V

5. Supporto

6. Punto di inserimento del supporto regolabile.

7. Posizionate il monitor sul suo supporto (5) su una superficie stabile.

Il monitor può essere montato anche su un supporto regolabile (ordinatelo separatamente con codice articolo SEC-BRACK40) che può essere fissato sul retro del monitor e fissato con tre viti su una superficie orizzontale o verticale.

1. Inserite la spina DC nel connettore in ingresso DC 12V (4).
2. Inserite l'alimentatore AC/DC nella presa a muro.
3. Collegate la videocamera con il cavo in ingresso AV ad una delle prese in ingresso AV (3) sul retro del monitor (al massimo 4 videocamere).

Per informazioni sull'installazione e l'uso della videocamera, fate riferimento al manuale di installazione della videocamera.

1. Potete collegare un monitor aggiuntivo al connettore in uscita AV(2)

Istruzioni dell'utente

1. Monitor LCD
2. Tasto Mute
3. Tasto AV
4. Tasto 4:3

5. Sensore di controllo IR

6. Tasto -

7. Tasto Menu
8. Tasto +
9. Tasto Alimentazione

10. Interruttore automatico/Manuale

11. Premete il tasto Alimentazione (9) per accendere il monitor.

12. Premete il tasto AV (3) per impostare la connessione alla videocamera corretta.
13. Premete il tasto Menu (7) per navigare nel sub-menù.

Sono visualizzabili i seguenti sub-menù:

• Impostazioni del Display: "Bright", "Contrast", "Colour" o "Hue". Regolate le impostazioni del display con i tasti + (8) o - (6).
• "Imposta Scambio AV" Selezionate le videocamere che saranno visualizzate in sequenza in modalità automatica. Premete il tasto + o – per passare tra telecamere e il tasto Menù per selezionare o deselezionare una videocamera.

“√” indica che questa videocamera è stata selezionata.
“o” indica che questa videocamera non è stata selezionata.

- "Intervallo di tempo"

Aumenta o diminuisce l'intervallo di tempo per la modalità automatica con i tasti + o -.

1. Impostate l'interruttore Automatico/Manuale (10) su "auto" per passare automaticamente tra le videocamere selezionate.

Quando premete il tasto AV, la modalità scambio manuale mostra tutte le immagini della videocamera, incluse le videocamere impostate su "o".

1. Premete il tasto 4:3 (4) per cambiare il ratio dello schermo.
2. Premete il tasto Mute (2) per attivare o disattivare l'audio.

Perché questa caratteristica funzioni, il microfono sulla videocamera dev'essere acceso.

Manutenzione

Pulite la videocamera con un panno umido

Non utilizzate detergenti solventi o abrasivi.

Risoluzione dei problemi

Effettuate i seguenti controlli se il monitor non lavora correttamente.

• Assicuratevi che il monitor sia impostato sul canale AV corretto (AV1-4)
- Assicuratevi che tutte le spine siano correttamente inserite nelle prese.
• Assicuratevi che il monitor non sia danneggiato.
• Assicuratevi che l'alimentatore non sia danneggiato.
- Assicuratevi, quando la modalità di scambio automatico è attiva, che la videocamera nell'impostazione AV non sia impostata su "o".
- Assicuratevi che le impostazioni del display siano tutte corrette.

Garanzia

Qualunque cambiamento e/o modifica al prodotto annullerà la garanzia. La garanzia decade in caso di danni causati dall'uso scorretto del prodotto.

Disclaimer

I progetti e le specifiche sono soggetti a cambiamenti senza previa notifica. Tutti i loghi, le marche ed i nomi del prodotto sono marchi commerciali o marchi registrati dei rispettivi proprietari e sono qui riconosciuti come tali.

Smaltimento

• Questo prodotto è progettato per la raccolta differenziata nei punti di raccolta appropriati. Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattate il rivenditore o l'autorità locale responsabile per la gestione dei rifiuti.

Introducción

Descrizione: Monitor LCD da 7" Popis: 7" LCD Monitor
