SEC-MON51 - Monitor KONIG - Gratis brugsanvisning og manual

Produkttype	Sikkerhedsmonitor
Mærke	Konig
Model	SEC-MON51
Dimensioner (L x H x D)	Ca. 350 x 300 x 50 mm
Vægt	Ca. 4,5 kg
Strømforsyning	AC 100-240V, 50/60 Hz
Skærmstørrelse	15 tommer (diagonal)
Opløsning	1920 x 1080 pixels (Full HD)
Billedformat	16:9
Videoindgange	HDMI, VGA, Composite (BNC)
Lydudgang	3,5 mm hovedtelefonstik
Primære funktioner	Realtids videoovervågning, VESA vægmontering, OSD-indstillinger
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende rengøringsmidler.
Sikkerhed	Udsæt ikke for fugt eller regn. Tag stikket ud før rengøring.
Reservedele og reparationsmuligheder	Kontakt Konig kundeservice for reparationer. Ingen reservedele tilgængelige online.
Generelle oplysninger	Kun til indendørs brug. Driftstemperatur: 0°C til 40°C.

Ofte stillede spørgsmål - SEC-MON51 KONIG

Hvordan tilslutter jeg SEC-MON51 skærmen til et sikkerhedskamera?

Brug et BNC- eller RCA-kabel til at forbinde kameraets videoudgang til skærmens Composite (BNC)-indgang. Sørg for, at begge enheder er tændt, og at skærmen er indstillet til den tilsvarende kilde via OSD-menuen.

Hvad er den maksimale understøttede opløsning for SEC-MON51?

Skærmen understøtter en maksimal opløsning på 1920 x 1080 pixels (Full HD) via HDMI eller VGA-indgang.

Hvordan justerer jeg lysstyrke og kontrast?

Tryk på 'Menu'-knappen på frontpanelet for at få adgang til OSD. Brug piletasterne til at navigere til 'Lysstyrke' eller 'Kontrast' og juster med +/- tasterne.

Skærmen viser intet billede, hvad gør jeg?

Kontroller, at videokablet er korrekt tilsluttet, og at kilden er tændt. Sørg for, at den valgte indgang i OSD-menuen matcher kilden. Hvis problemet fortsætter, test med et andet kabel eller enhed.

Hvordan rengør jeg skærmen uden at beskadige den?

Brug en blød, tør mikrofiberklud. Hvis nødvendigt, fugt kluden let med destilleret vand. Brug aldrig kemikalier eller slibende rengøringsmidler.

Kan jeg montere SEC-MON51 på væggen?

Ja, skærmen er kompatibel med VESA 75x75 mm beslag. Brug et passende vægmonteringssæt og følg vejledningen i manualen for sikker installation.

Skærmen laver en mærkelig lyd, er det normalt?

En let brummen kan være normal på grund af transformatoren. Hvis lyden er høj eller usædvanlig, kontroller at skærmen er tilstrækkeligt ventileret og ikke blokeret. Kontakt teknisk support, hvis problemet fortsætter.

Hvad er garantien på denne skærm?

Standardgarantien er 2 år fra købsdatoen. Gem din købskvittering til eventuelle reklamationer. Garantien dækker ikke utilsigtede skader eller normal slitage.

Hvordan nulstiller jeg til fabriksindstillingerne?

Gå til OSD-menuen ved at trykke på 'Menu', naviger derefter til 'Indstillinger' eller 'Valgmulighed' og vælg 'Fabriksnulstilling'. Bekræft med 'OK'.

Kan jeg bruge skærmen med en computer?

Ja, tilslut din pc via et HDMI- eller VGA-kabel. Skærmen er kompatibel med standardopløsninger og tilpasser sig automatisk.

BRUGSANVISNING SEC-MON51 KONIG

1. 1 x 17,8 cm (7") LCD-monitor
2. 1 x afstandsbediening
3. 1 x Lichtnetadapter
4. 1 x AV uitgangskabel
5. 4 x AV ingangskabel

Technische specificaties

Formaat:: 16 : 9 (4: 3 standen)

Resolutie: 628 x 562 (PAL)

Säkerhetsanvisningar

Installationsanvisningar:

Skærmen er en brugervenlig elektronisk enhed, beregnet til at overvåge alle slags situationer. Dette produkt er især velegnet til små butikker, kontorer eller hjem. Skærmen kan placeres på en vandret overflade eller monteres på en justerbar konsol (bestil separat med art. nr. SECBRACK40), som kan monteres i bunden af skærmen og fastgøres med 3 skruer på en vandret eller lodret overflade.

Skærmen kan modtage lyd og billeder fra 4 forskellige kameraer. Du kan let vælge forskellige kameravisninger med fjernbetjeningen. Billederne kan også vises et efter et i automatisk tilstand.

Dette kamera er velegnet til brug med SEC-CAM12 kameraet.

• Vi anbefaler at du læser denne vejledning før du installerer/bruger skærmen.
• Gem denne vejledning på et sikkert sted, for fremtidig reference.

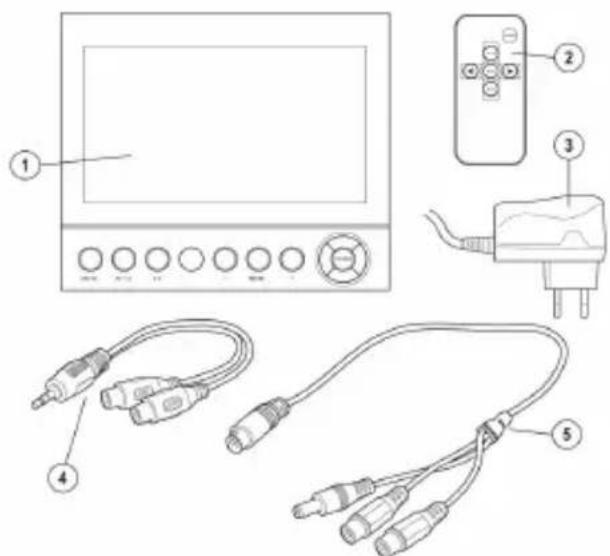

Kamerapakken indeholder de følgende genstande:

1. 1 x 7" LCD-skærm
2. 1 x Fjernbetjening
3. 1 x AC/DC-adapter
4. 1 x AV udgangskabel
5. 4 x AV indgangskabel

Tekniske specifikationer

Format: 16 : 9 (4 : 3 tilstand)

Opløsning: 628 x 562 (PAL)

Driftsspænding: 12V DC / 1A

AV indgang: 4x

AV udgang: 1x

Driftstemperatur: -10 °C til +50 °C

Vægt:

450

g

Mål: 180 x 155 x 25 mm

Sikkerhedsforholdsregler

• Åbn ikke skærmen i tilfælde af defekt. Dette produkt må kun åbnes af en kvalificeret tekniker.
• Udsæt ikke skærmen for vand.
• Udsæt ikke skærmen for høje temperaturer eller fugtighed.

- Installer ikke skærmen nær ved stærke magnetfelter, som et TV eller højttaler. Dette kan påvirke skærmens kvalitet.

Installationsvejledninger

1. Skærm
2. AV udgang stiktilslutning

3. AV indgang stiktilslutning

4. DC 12V indgang stiktilslutning

5. Konsol

6. Viddemidtpunkt til justerbar konsol

7. Placer skærmen på dens konsol (5) på en stabil overflade.

Skærmen kan også monteres på en justerbar konsol (bestil separat med art. nr. SEC-BRACK40), som kan monteres i bunden af skærmen og fastgøres med 3 skruer på en vandret eller lodret overflade.

1. Isæt DC-stikket i DC 12V indgangs stiktilslutningen (4).
2. Isæt AC/DC-adapteren i stikkontakten.
3. Tilslut kameraet med AV indgangskabel til et af AV indgangs stiktilslutningerne (3) på bagsiden af skærmen (maks. 4 kameraer).

For information om installering og brug af kameraet, se kameraets installationsvejledning.

1. Du kan tilslutte en ekstra skærm til AV udgangs tilslutningen (2).

Brugervejledninger

1. LCD-skærm
2. Lydløs knap
3. AV knap
4. 4:3 knap

5. IR kontrolsensor

6. • knap
7. Menu knap
8. • knap
9. Afbryder

10. Auto/Manuel kontakt

11. Tryk på afbryderen 89) for at tænde for skærmen.

12. Tryk på AV knappen (3) for at indstille den korrekte kameratilslutning.
13. Tryk på Menu knappen (7) for at navigere til undermenuerne.

• Visningsindstillinger: "Bright", "Contrast", "Colour" eller "Hue". Juster visningsindstillingerne med + (8) eller – (6) knappen.
• "AV switched set" vælg kameraerne, som vil blive vist efterfølgende i automatisk tilstand. Tryk på + eller – knappen for at skifte mellem kameraer og menu knappen for at vælge eller fravælge et kamera.

"o" angiver at dette kamera ikke er valgt.

- "Time switched"

∅ger eller sænker tidsintervallet for automatisk tilstand med knappen + eller –.

1. Indstil knappen Auto/Manuel (10) til "auto" for at skifte mellem de valgte kameraer automatisk.

Når der trykkes på AV knappen, viser manuel omskiftning alle kamerabilleder, inklusive kameraer indstillet til "o".

1. Tryk på 4:3 knappen (4) for at ændre side forholdet.
2. Tryk på lydløs knappen (2) for at slukke eller tænde for lyden.

For at denne funktion kan fungere, skal kameraets mikrofon være tændt.

Vedligeholdelse

Rengør kameraet med en fugtig klud.

Brug ikke opløsningsmidler eller slibemidler.

Problemløsning

Udfør de følgende kontroller hvis skærmen ikke fungerer korrekt:

• Sørg for at skærmen er indstillet til den korrekte AV kanal (AV-1-4).
• Sørg for at alle stikkene er korrekt tilsluttet i stiktilslutningerne.
• Sørg for at skærmen ikke er beskadiget.
• Sørg for at strømadapteren ikke er beskadiget.
• Sørg for at alle visningsindstillingerne er indstillet korrekt.

- Sørg for, når den automatisk omskiftning er tændt, at kameraer i den AV omskiftede tilstand ikke er indstillet til "o".

Garanti

Alle ændringer og/eller modifikationer til produktet vil gøre garantioen ugyldig. Vi kan ikke påtage os noget ansvar for skade forårsaget af ukorrekt brug af dette produkt.

Ansvarsfraskrivelse

Design og specifikationer kan ændres uden varsel. Alle logoer, mærker og produktnavne er varemærker eller registrerede varemærker deres tilhører deres respektive ejere og anerkendes hermed som disse.

Bortskaffelse

• Dette produkt skal afleveres på et passende affalds indsamlingspunkt. Bortskaf ikke dette produkt sammen med husholdningsaffald.
• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af affald.
