SEC-MON51 - Monitori KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Turvamonitori
Merkki	Konig
Malli	SEC-MON51
Mitat (L x K x S)	Noin 350 x 300 x 50 mm
Paino	Noin 4,5 kg
Virtalähde	AC 100-240V, 50/60 Hz
Näytön koko	15 tuumaa (diagonaali)
Tarkkuus	1920 x 1080 pikseliä (Full HD)
Kuvasuhde	16:9
Video-tulot	HDMI, VGA, Komposiitti (BNC)
Äänilähtö	Kuulokeliitäntä 3,5 mm
Päätoiminnot	Reaaliaikainen videonäyttö, VESA-seinätuki, OSD-asetukset
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia puhdistusaineita.
Turvallisuus	Älä altista kosteudelle tai sateelle. Irrota pistoke ennen puhdistusta.
Varaosat ja korjattavuus	Ota yhteyttä Konig-huoltoon korjauksia varten. Varaosia ei ole saatavilla verkossa.
Yleistä tietoa	Vain sisäkäyttöön. Käyttölämpötila: 0°C - 40°C.

Usein kysytyt kysymykset - SEC-MON51 KONIG

Kuinka liittää SEC-MON51-monitori turvakameraan?

Käytä BNC- tai RCA-kaapelia kameran videolähdön liittämiseen monitorin komposiittituloon (BNC). Varmista, että molemmat laitteet ovat päällä ja monitori on asetettu vastaavalle lähteelle OSD-valikon kautta.

Mikä on SEC-MON51:n tukema enimmäistarkkuus?

Monitori tukee enimmäistarkkuutta 1920 x 1080 pikseliä (Full HD) HDMI- tai VGA-tulon kautta.

Kuinka säätää kirkkautta ja kontrastia?

Paina etupaneelin 'Menu'-painiketta päästäksesi OSD:hen. Käytä nuolinäppäimiä navigoidaksesi 'Kirkkaus'- tai 'Kontrasti'-kohtaan ja säädä +/- -painikkeilla.

Monitori ei näytä kuvaa, mitä tehdä?

Tarkista, että videokaapeli on kunnolla liitetty ja lähde on päällä. Varmista, että OSD-valikossa valittu tulo vastaa lähdettä. Jos ongelma jatkuu, kokeile toista kaapelia tai laitetta.

Kuinka puhdistaa näyttö vahingoittamatta sitä?

Käytä pehmeää ja kuivaa mikrokuituliinaa. Tarvittaessa kostuta liina kevyesti tislatulla vedellä. Älä koskaan käytä kemikaaleja tai hankaavia puhdistusaineita.

Voinko asentaa SEC-MON51:n seinälle?

Kyllä, monitori on yhteensopiva VESA 75x75 mm -kiinnikkeiden kanssa. Käytä sopivaa seinäasennussarjaa ja noudata asennusohjeita turvallisen asennuksen varmistamiseksi.

Monitori päästää outoa ääntä, onko se normaalia?

Kevyt hurina voi olla normaalia muuntajasta johtuen. Jos ääni on kova tai epätavallinen, tarkista, että monitori on hyvin tuuletettu eikä tukossa. Jos ongelma jatkuu, ota yhteyttä tekniseen tukeen.

Mikä on tämän monitorin takuu?

Vakiotakuu on 2 vuotta ostopäivästä. Säilytä ostotodistus mahdollisia reklamaatioita varten. Takuu ei kata vahinkoja tai normaalia kulumista.

Kuinka palauttaa tehdasasetukset?

Pääset OSD-valikkoon painamalla 'Menu', siirry sitten 'Asetukset'- tai 'Vaihtoehdot'-kohtaan ja valitse 'Tehdasasetusten palautus'. Vahvista 'OK'.

Voinko käyttää monitoria tietokoneen kanssa?

Kyllä, yhdistä tietokoneesi HDMI- tai VGA-kaapelilla. Monitore on yhteensopiva vakiotarkkuuksien kanssa ja sopeutuu automaattisesti.

KÄYTTÖOHJE SEC-MON51 KONIG

Tämä monitori on helppokäyttöinen, kaikenlaisiin valvontaolosuhteisiin soveltuva sähkölaite. Tämä tuote soveltuu erityisen hyvin pieniin myymälöihin, toimistotiloihin ja koteihin. Monitori voidaan asettaa vaakasuoralle pinnalle tai asentaa säädettävään kannattimeen (tilaa erikseen tuotenumerolla SEC-BRACK40), joka voidaan kiinnittää monitorin pohjaan ja kiinnittää kolmella ruuvilla vaaka- tai pystysuoralle pinnalle.

Monitori voi vastaanottaa ääntä ja kuvaa neljästä eri kamerasta. Voit helposti vaihtaa eri kameranäkymien välillä kaukosäätimen avulla. Automaattiasennossa kuvat voidaan näyttää myös yksitellen. Tämä monitori on yhteensopiva SEC-CAM12-kameran kanssa.

• On suositeltavaa, että tutustut tähän käyttöohjeeseen ennen monitorin asentamista/käyttämistä.
• Säilytä käyttöohje siltä varalta, että tarvitset sitä myöhemmin.

Kamerapakkaus sisältää seuraavat osat:

1. 1 x 7-tuumainen LCD-monitori
2. 1 x kaukosäädin
3. 1 x virtalähde
4. 1 x AV-lähtökaapeli
5. 4 x AV-tulokaapeli

Tekniset ominaisuudet

Formaatti: 16 : 9 (4 : 3 -tila)

Resoluutio: 628 x 562 (PAL)

Käyttöjännite: 12 VDC / 1 A

AV-sisääntulo:

4x

AV-ulostulo:

1x

Toimintalämpötila: -10\ °C - +50\ °C

Paino: 450 g

Mitat: 180 x 155 x 25 mm

Turvaohjeet

• Toimintahäiriön sattuessa älä avaa monitoria. Laitteen saa avata vain pätevä huoltohenkilö.
• Älä altista monitoria vedelle.
• Älä altista monitoria korkeille lämpötiloille tai kosteudelle.

- Älä asenna monitoria voimakkaiden magneettikenttien kuten television tai kaiuttimen lähelle, sillä tämä saattaa vaikuttaa monitorin kuvanlaatuun.

Asennusohjeet

1. Monitori
2. AV-ulostulon liitäntä

3. AV-sisääntulon liitäntä

4. 12 V tasavirtasisääntulon liitäntä

5. Tuki

6. Säädettävän tuen asennuspaikka

7. Aseta monitori tukensa (5) varassa vakaalle tasolle.

Monitori voidaan myös asentaa säädettävään kannattimeen (tilaa erikseen tuotenumerolla SEC-BRACK40), joka voidaan kiinnittää monitorin pohjaan ja kiinnittää kolmella ruuvilla vaaka- tai pystysuoralle pinnalle.

1. Kytke muuntaja monitorin 12 voltin virtaliitäntään (4).
2. Kytke muuntaja pistorasiaan.
3. Kytke kamera AV-sisääntulokaapelin avulla yhteen monitorin takana olevista AV-sisääntuloliitännöistä (3) (enintään 4 kameraa).

Kameran asennus ja käyttö: tutustu kameran asennusoppaaseen.

1. Voit halutessasi kytkeä ylimääräisen monitorin AV-ulostuloliitäntään (2).

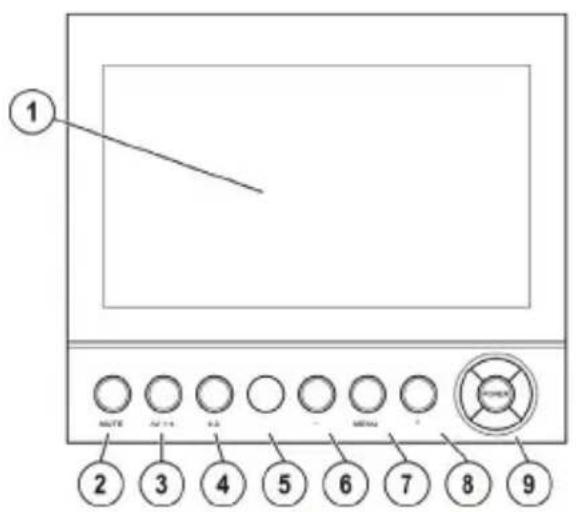

Käyttöohje

1. LCD-monitori
2. Mykistyspainike
3. AV-painike
4. 4:3-painike

5. Infrapunasignaalin tunnistin

6. • -painike
7. Valikkopainike
8. • -painike
9. Virtapainike

10. Automaatti-/manuaalikytkin

11. Kytke monitorin virta päälle painamalla virtapainiketta (9).

12. Aseta oikea kamerayhteys painamalla AV-painiketta (3).
13. Selaa alavalikoita painamalla valikkopainiketta (7).

Esiin tulevat seuraavat alavalikot:

• Näytön asetukset: "Bright", "Contrast", "Colour" tai "Hue". Säädä näytön asetuksia + (8) ja – (6) -painikkeiden avulla.
  • "AV-vuorottelutila"

Valitse kamerat, joiden näkymät vuorottelevat automaattitilassa. Paina + tai – -painikkeita tarkastellaksesi eri kameroiden näkymiä ja valikkopainiketta kameran valitsemiseksi tai valinnan poistamiseksi.

"√" ilmaisee, että kyseinen kamera on valittuna.
"o" ilmaisee, että kyseinen kamera ei ole valittuna.

• "Vuorotteluväli"

Lyhennä tai pidennä automaattitilan näkymien vuorotteluväliä painamalla + tai – -painiketta.

1. Jos haluat eri kameroiden näkymien vaihtuvan automaattisesti, aseta automaatti-/manuaalikytkin (10) "auto"-tilaan.

Painettaessa AV-painiketta manuaalinen vaihtotila näyttää kaikkien kameroiden näkymät, mukaan lukien niiden, jotka on asetettu asentoon "o".

1. Muuta kuvasuhdetta painamalla 4:3-painiketta (4).
2. Kytke ääni päälle tai pois päältä painamalla mykistyspainiketta (2).

Tämän toiminnon toimimiseksi kameran mikrofonin tulee olla kytkettynä päälle.

Huolto

Puhdista kamera kostealla liinalla.

Älä käytä liuottimia tai hankaavia aineita.

Ongelmanratkaisu

Jos kamera ei toimi asianmukaisesti, suorita seuraavat tarkistustoimenpiteet:

• Varmista, että monitori on asetettu oikealle AV-kanavalle (AV 1–4).
• Varmista, että kaikki liitännät ovat oikein.
• Varmista, että monitori ei ole vahingoittunut.
• Varmista, että muuntaja ei ole vahingoittunut.
• Varmista, että automaattitilan ollessa päällä valitut kamerat eivät ole "o"-tilassa.
• Varmista, että näytön asetukset on säädetty oikein.

TTakuu

Kaikki tuotteeseen tehdyt muutokset mitätöivät takuun. Valmistaja ei ota vastuuta tämän tuotteen epäasianmukaisesta käytöstä syntyvistä vaurioista.

Vastuuvapaus

Tuotteen ulkoasu ja ominaisuudet saattavat muuttua ilman erillistä ilmoitusta. Kaikki logot, tuotemerkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

Hävittäminen

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei tule hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

Inledning

Description: 7" LCD Monitor Kuvaus: 7-tuumainen LCD-monitori

Beschreibung: 7" LCD Monitor Beskrivning: 7-tums LCD-bildskärm

Description : Moniteur LCD 7" Beskrivelse: 7" LCD-skærm

Omschrijving: 17,8 cm (7") LCD-Monitor Beskrivelse: 7" LCD-monitor
