GEBRUIKSAANWIJZING TVCC36010 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

D

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 42.

DK

Originele gebruiksaanwijzing in het Duits. Voor toekomstig gebruik bewaren!

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze gebruiksaanwijzing in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en houdt u aan alle aanwijzingen voor gebruik en veiligheid!

Alle genoemde bedrijfsnamen en productaanduidingen zijn merken van de respectieve eigenaren. Alle rechten voorbehouden.

Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Als u desondanks weglatingen of onnauwkeurigheden vaststelt, verzoeken wij u ons hiervan op de hoogte te stellen.

ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor zonder voorgaande mededeling wijzigingen aan te brengen in het product en/of de handleidingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product. Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Belangrijke veiligheidsinstructies

Bij schade die is ontstaan doordat deze gebruikershandleiding niet in acht is genomen, vervalt het recht op garantie. Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Wij kunnen niet aansprakelijk worden gesteld voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen vervalt iedere aanspraak op garantie!

Geachte klant,

De volgende veiligheids- en risico-instructies zijn er niet alleen om uw gezondheid te beschermen, maar ook ter bescherming van het apparaat. Lees de volgende punten a.u.b. zorgvuldig door:

• Het product bevat geen onderdelen waaraan u onderhoud kunt verrichten.
• Zelfs een val van geringe hoogte kan al schade aan het product opleveren.

Vermijd de volgende ongunstige omgevingsfactoren bij werking:

• Natheid of te hoge luchtvochtigheid
  • Extreme koude of hitte
• Rechtstreekse straling van zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
• Krachtige vibraties
• Sterke magneetvelden, zoals in de buurt van machines of luidsprekers
• De kamera mag niet met open diafragma op de zon worden gericht. Dit kan leiden tot het niet functioneren van de sensor.
• De camera mag niet op onbestendige oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet rondslingeren! Plasticfolie, plastic zakken, stukken piepschuim etc. kunnen gevaar voor kinderen opleveren.
• De videobewakingscamera mag vanwege de aanwezigheid van inslikbare kleine onderdelen om veiligheidsredenen niet in kinderhanden terechtkomen.
• Steek geen voorwerpen door de openingen naar de binnenkant van het apparaat.
• Gebruik alleen randapparatuur / accessoires die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Houd u aan de veiligheidsinstructies en handleidingen van de overige aangesloten apparaten.
• Controleer het apparaat voordat u het in gebruik neemt op schade. Als u schade vindt, moet u het apparaat niet in werking stellen!
• Houd u aan de bedrijfsspanning die in de technische gegevens wordt vermeld. Een hogere spanning kan het apparaat vernietigen en kan uw veiligheid in gevaar brengen (elektrische schok).

Controleer bij installatie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Voer bij twijfel de montage, installatie en bedrading niet zelf uit maar laat dit over aan een vakman. Onvakkundige werkzaamheden aan het elektriciteitsnet of de installatie in het huis, kunnen niet alleen voor uzelf maar ook voor anderen gevaar opleveren.

Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden kunnen worden.

Inhoudsopgave

1. REGLEMENTAIR GEBRUIK 43
2. VERKLARING VAN SYMBOLEN 43
3. INHOUD VAN DE LEVERING....43
4. KENMERKEN EN FUNCTIES....43
5. BESCHRIJVING VAN HET APPARAAT 44

5.1 OVERZICHT – TYPENUMMER....44
5.2 UITPAKKEN....44

1. MONTAGE 44

6.1 KABELPLAATSING....44
6.2 MONTEREN VAN DE CAMERA 44
6.3 AANSLUITINGEN 46
6.4 AFSTELLING VAN DE CAMERAMODULE....46
6.5 FOCUS- EN ZOOMINSTELLING 47
6.6 INSTELLEN VAN DE IR-LED-INTENSITEIT/CAMERAPARAMETERS 47

1. ONDERHOUD EN REINIGING ....48

7.1 FUNCTIETEST 48
7.2 REINIGING 48

De vandaalbestendige 550 TVL buitendomecamera is met een hoogwaardige beeldopnemer uitgerust. Deze dient voor de videobewaking binnen in combinatie met een opnametoestel of een bewakingsmonitor.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „4. Kenmerken en functies“.

Een ander gebruik dan hierboven beschreven kan tot beschadiging van het product leiden, bovendien bestaan bijkomende gevaren. Elk ander gebruik is niet reglementair en leidt tot het verlies van de garantie; elke aansprakelijkheid wordt uitgesloten. Dit geldt ook als ombouwmaatregelen en/of veranderingen aan het product uitgevoerd werden.

Neem de bedieningshandleiding volledig en aandachtig door voor u het product in gebruik neemt. De bedieningshandleiding bevat belangrijke informatie voor montage en bediening.

2. Verklaring van symbolen

Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door elektrische schok.

Een uitroepsingsteken in de driehoek wijst op belangrijke aanwijzingen in deze bedieningshandleiding die absoluut in acht genomen moeten worden.

Dit symbool is te vinden als u bijzondere tips en aanwijzingen i.v.m. de bediening krijgt.

3. Inhoud van de levering

• 550 TVL buitendomecamera
- Bevestigingsmateriaal
- DC-2PIN-adapter
• Bedieningshandleiding

4. Kenmerken en functies

• Nieuwste lichtgevoelige chipset voor duidelijke beeldweergave bij zwakke lichtomstandigheden
• Instelbare IR LED's voor videobewaking bij volledige donkerheid (TVCC36500, TVCC36510)
• Easy Plug cameramodule en montageplaat voor eenvoudige en snelle installatie
• Tweede video-uitgang voor servicedoeleinden
  • 3-assige camerahouder
• Beschermklasse IP66 voor gebruik buiten

5. Beschrijving van het apparaat

5.1 Overzicht – typenummer

Modelnummer	TVCC36000	TVCC36010	TVCC36500	TVCC36510
TV-lijnen 550	TVL 550 TVL 550	TVL 550 TVL
Objectief 3.6 mm	2.8 ~ 10.5 mm	3.6 mm 2.8 ~ 10.5 mm
IR	-	-	√ √
Dag/nacht (IR-draaifilter)	-	-	√ √
Bedrijfsspanning	12 VDC 12 VDC 12 VDC 12 VDC
Cameramoduleaa nzicht

5.2 Uitpakken

Terwijl u het toestel uitpakt, dient u het toestel met uiterste zorg te hanteren.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het toestel. Als het toestel beschadigingen vertoont, stuurt u het met verpakking terug en brengt u de leverdienst op de hoogte.

6. Montage

LET OP!

Tijdens de montage moet de camera van de spanning gescheiden zijn.

6.1 Kabelplaatsing

De kabelplaatsing kan zijdelings (zichtbaar) of door de onderkant (verborgen) gebeuren. Voor de bescherming tegen vocht wordt aan de behuizing een kabelschroefverbinding aangebracht. Schroef deze kabelschroefverbinding volledig in de zijdelingse opening of in de opening aan de onderkant. De tweede opening wordt met de aan de onderkant voorgeïnstalleerde afsluiting gesloten.

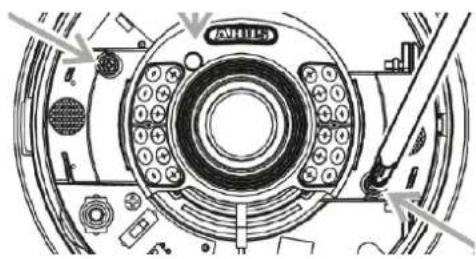

6.2 Monteren van de camera

Verwijder eerst de witte koepelring door tegen de klok in te draaien.

Daarna lost u de drie bevestigingsschroeven van de koepel. Verwijder nu de koepel.

De cameramodule kan bij dit domecameratype verwijderd worden en is met twee borgschroeven beveiligd. Bodemplaat en cameramodule zijn via ene 15-polige D-Sub-stekker/bus verbonden. Verwijder deze borgschroeven en verwijder daarna voorzichtig de cameramodule.

Houd de bodemplaat tegen de vermoedelijke installatieplaats, markeer de twee gaten voor de bevestiging op de ondergrond en boor deze gaten. Gebruik de bijgeleverde schroeven en pluggen om de bodemplaat te bevestigen. De plaatsing van de kabels kan aan de zijkant of verborden in het plafond of de wand gebeuren.

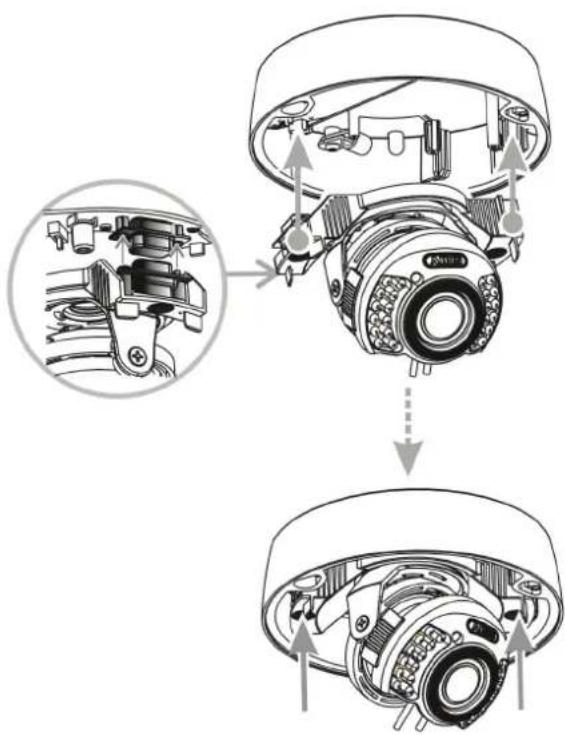

Inzetten van de cameramodule

Leid de cameramodule zo tegen de bodemplaat dat de 15-polige stekker en de 15-polige bus boven elkaar geplaatst zijn. De cameramodule wordt aan de tegenoverliggende kant via twee houders in positie gehouden. Als stekker en bus in elkaar gepositioneerd zijn, druk dan aan beide buitenkanten van de cameramodule in de richting van de bodemplaat tot de stekker in de bus volledig vastgeklikt is.

Opzetten van de domekoepel

Voer eerst de volgende stappen, zoals afstellen en instelling van de cameramodule uit. De domekoepel wordt met de 3 schroeven opnieuw aan de bodemplaat bevestigd. Zorg ervoor dat de koepel volledig met de bodemplaat afsluit. De koepelring wordt met de klok mee opgeschroefd.

Voor u met de installatie begint, zorgt u ervoor dat de netspanning en de nominale spanning van de camera overeenkomen.

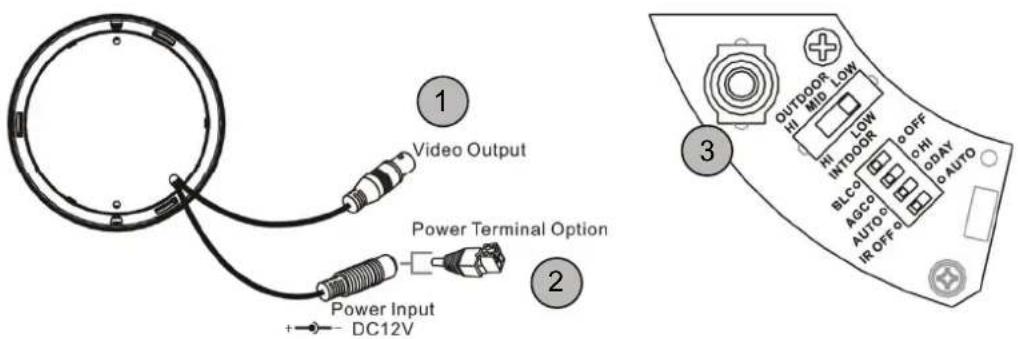

Spanningsvoeding & videosignaal Video-uitgang (voor servicedoeleinden)

1 Video Output 2 Power Terminal Option 3 Power Input DC12V

1 Video-uitgang (primair), BNC (female), FBAS 1 V s-s
2 Spanningaansluiting (ronde stekker 5,5 x 2,1mm, 12 VDC) of DC-2PIN-adapter
3 Video-uitgang (secundair, service), cinch (female) FBAS 1 V s-s

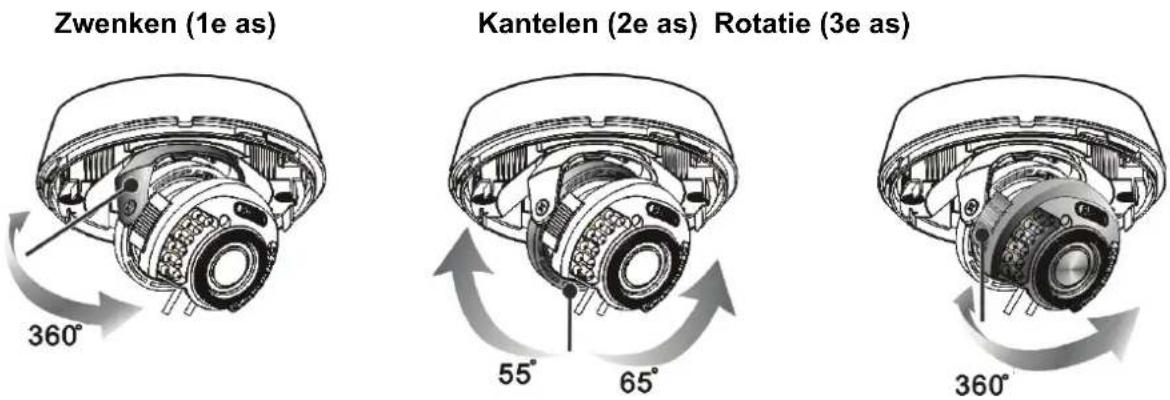

6.4 Afstelling van de cameramodule

De cameramodule is in 3 assen instelbaar. De instelmogelijkheid van de 3e as is meestal bij wandmontage van de camera nodig. De modulerotatie (1e & 3e as) mag niet verder dan 360° gebeuren.

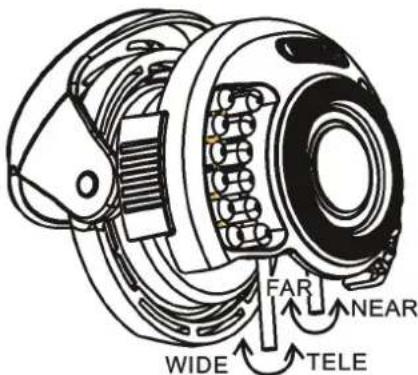

6.5 Focus- en zoominstelling

De cameramodellen TVCC36010 en TVCC36510 beschikken over een variofocaal objectief. Aan de onderkant van het variofocaal objectief bevindt zich telkens een instelschroef voor de zoomfactor en de focus. Deze schroeven dienen tegelijk als vastzetschroeven voor het objectief.

Om deze schroeven los te draaien, draait u ze voorzichtig tegen de klok in. Voer daarna de instellingen zoals gewenst uit. Tot slot bevestigt u deze beide schroeven opnieuw.

Functie Beschrijving/optie
Zoomfactorinstelling WIDE – gezichtshoek groothoek, zoom 0 x (max.)TELE – gezichtshoek smal, zoom 3,75 x (max.)
Focusinstelling FAR –	focus op afstandNEAR – focus dichtbij

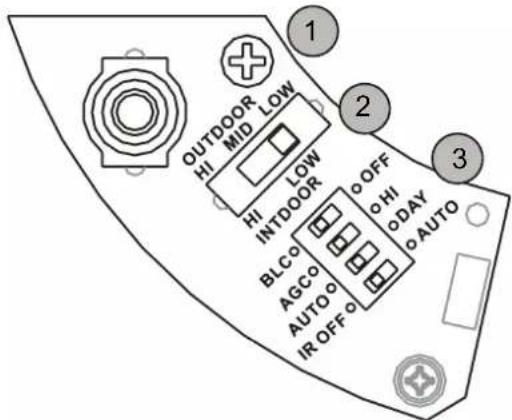

6.6 Instellen van de IR- LED-intensiteit/cameraparameters

1 Iris Level: instelling van de basisopening van het auto-iris-objectief (alleen bij TVCC36010/TVCC36510)
2 IR-intensiteit: voor deze domecamerareeks voor binnentoepassingen staan 3 niveaus van intensiteit van het IR-licht ter beschikking (HI - 20 meter; MID - 10 meter; LOW - 5 meter).
3 BLC – tegenlichtcompensatie (BLC = An; OFF = Aus)

AGC – automatische versterkingsregeling (AGC = normaal; HI=AGC+6dB)

DAY – dag/nachtomschakeling (AUTO = Z/W modus bij nacht; DAY = kleurenmodus ook 's nachts)

IR Infrarood-LED-activering (AUTO = automatische activering van de IR LED's bij slechte lichtomstandigheden; IR OFF = IR LED's zijn permanent gedeactiveerd)

OUTDOOR LOW HI MID LOW HI LOW INTDOOR O OFF O HI O DAY O AUTO BLC0 AGCO AUTO IR OFF

7. Onderhoud en reiniging

7.1 Functietest

Controleer regelmatig de technische beveiliging van het product, bijvoorbeeld beschadigingen aan de behuizing.

Wanneer kan worden aangenomen dat een veilig gebruik niet langer kan worden gegarandeerd mag dit product niet meer worden gebruikt en moet het worden beveiligd tegen ongewenst gebruik.

U kunt aannemen dat een risicoloos gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar beschadigd is
• het apparaat niet meer werkt en
• na langere opslag onder ongunstige omstandigheden of
  • na zware transportbelasting.

Let op:

U kunt geen onderhoud aan dit product uitvoeren. Er bevinden zich in het product geen onderdelen die u kunt controleren of onderhouden.

7.2 Reiniging

Reinig het product met een schone, droge doek. Bij sterke verontreiniging kunt u de doek licht bevochtigen met lauw water.

Let erop dat er geen vocht in het apparaat terecht komt, hierdoor gaat het apparaat kapot. Gebruik geen chemische reinigers, hierdoor kan het oppervlak van de behuizing worden aangetast.

8. Verwijderen

Apparaten met deze aanduiding mogen niet via het huisvuil worden afgevoerd.

Verwijder het product aan het eind van zijn levensduur conform de geldende wettelijke bepalingen.

Wend u tot uw leverancier of voer het product af via het gemeentelijke inzamelpunt voor elektronisch afval.

Typenummer	TVCC36000	TVCC36010	TVCC36500	TVCC36510
Standard	PAL
TV-lijnen	550 TVL
Beeldopnemer	1/3" Sharp HQ CCD
DSP	Sharp
Beeldelementen (totaal)	795(H) x 596(V)
Beeldelementen (effectief)	752(V) x 582(H)
Signaal-ruisverhouding	48 dB
Minimale verlichting (dag)	0.3 lux @ F2.0	0.3 lux @ F2.0	0.03 lux @ F2.0	0.03 lux @ F2.0
Minimale verlichting (nacht)	- - 0 lux	@ F2.0 0 lux @ F2.0
Dag/Nacht	Kleur/Z/W	Kleur/Z/W	IR-draaifilter (ICR), kleur/Z/W	IR-draaifilter (ICR), kleur/Z/W
Objectief	3.6 mm, F2.0	2.8 – 10.5 mm, F2.0	3.6 mm, F2.0	2.8 – 10.5 mm, F2.0
IR LED's	- 24 LED's, 850 nm
IR reikwijdte	- 5 / 10 / 20 m
Horizontale gezichtshoek	71°	101.8°	- 27.4°	71°
Electronic Shutter	AES	AI	AES	AI
Synchronisatie	Intern
Versterkingsregeling (AGC)	20dB / 26dB (HI)
Tegenlichtcompensatie	BLC
Witbalans	AWB, 2700K ~ 9500K
Bedieningselementen	4 x DIP-schakelaar, 1 x potentiometer		5 x DIP-schakelaar, 1 x potentiometer
IP beschermklasse	IP66
Videosignaal	2 x FBAS, 1 V s-s, 75 ohm (BNC, Cinch), 5,5 x 2,1 mm (DC)
Bedrijfstemperatuur	-10 °C ~ +50 °C
Luchtvochtigheid	0 ~ 85%, niet condenserend
Nominale voedingsspanning	12 VDC
Vermogensopname	max. 100 mA		max. 120 mA (IR uit), max. 300 mA (IR aan)
Afmetingen (H x ∅)	99,5 x 145 mm
Gewicht	290 g 330 g 320 g 360 g
Certificeringen	CE, RoHS, Reach

101.8°
