Producttype	IP-bewakingscamera
Merk	Abus
Model	TVIP41660
Resolutie	Full HD (1920 x 1080 pixels)
Sensor	CMOS 1/2.7", 2 MP
Nachtzicht	Ja, infrarood-LED tot 30 meter
Kijkhoek	90° (horizontaal)
Voeding	PoE (Power over Ethernet) of 12 V DC-adapter (niet inbegrepen)
Connectiviteit	Ethernet RJ45 10/100
Opslag	MicroSD-kaartsleuf (max. 128 GB) of opname op NVR
Afmetingen	Ongeveer 70 x 70 x 180 mm
Gewicht	Ongeveer 500 g
Beschermingsgraad	IP66 (weerbestendig)
Belangrijkste functies	Bewegingsdetectie, pushmeldingen, nachtzicht, tweerichtingsaudio
Onderhoud en reiniging	Reinig de lens met een zachte, droge doek; vermijd agressieve oplosmiddelen
Beveiliging	Gegevensversleuteling, toegang via beheerderswachtwoord, firmware-updates
Reserveonderdelen en repareerbaarheid	Netadapter, Ethernetkabel, montageset; reparatie mogelijk door een professional
Algemene informatie	2 jaar garantie, compatibel met videobeheersystemen (NVR)

Veelgestelde vragen - TVIP41660 ABUS

Hoe reset ik de TVIP41660 camera naar fabrieksinstellingen?

Houd de resetknop (achterop) gedurende 10 seconden ingedrukt met een paperclip. De camera zal opnieuw opstarten met de standaardinstellingen.

Wat is het bereik van het nachtzicht?

Het infrarood-nachtzicht heeft een effectief bereik van ongeveer 30 meter in volledige duisternis.

Kan ik de camera zonder Ethernetkabel gebruiken?

Nee, dit model vereist een bekabelde Ethernet-verbinding voor stroom (PoE) en gegevens. Wi-Fi is niet ingebouwd.

Hoe krijg ik op afstand toegang tot de camera?

Download de ABUS IP Camera-app en scan de QR-code op de achterkant van de camera. Volg de instructies om externe toegang in te stellen.

Welk type microSD-kaart is compatibel?

MicroSDHC- en microSDXC-kaarten tot 128 GB worden ondersteund. Zorg ervoor dat u de kaart formatteert in de camera-interface voor gebruik.

Hoe maak ik de lens van de camera schoon?

Gebruik een zachte, droge microvezeldoek. Vermijd chemicaliën of schuurmiddelen die de lenscoating kunnen beschadigen.

Is de camera waterdicht?

Ja, de IP66-beschermingsgraad garandeert weerstand tegen regen en stof. Hij kan buitenshuis worden geïnstalleerd.

Hoe werk ik de firmware bij?

Log in op de webinterface van de camera, ga naar 'Administratie' > 'Update' en volg de instructies. Download eerst de firmware van de ABUS-website.

Kan ik continu opnemen op een SD-kaart?

Ja, u kunt continue lusopname configureren in de instellingen. De SD-kaart moet vooraf worden geformatteerd en geplaatst.

Wat moet ik doen als de camera niet reageert?

Probeer de camera opnieuw op te starten door de stroom gedurende 30 seconden los te koppelen. Als het probleem aanhoudt, voer dan een fabrieksreset uit (zie vraag 1).

GEBRUIKSAANWIJZING TVIP41660 ABUS

Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

www.abus.com

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht:

Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete!

Ook het onbevoegd niet voor zijn kennis bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke aanwijzingen in deze gebruikershandleiding die absoluut in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en aanwijzingen over de bediening.

Belangrijke veiligheidsinstructies

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is bestemd voor binnentoepassingen.

Voorkom tijdens het gebruik de volgende ongunstige omgevingscondities:

• Vocht of te hoge luchtvochtigheid
• Extreme kou of hitte
- Direct zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen
- Sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het apparaat
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
• Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik!
• Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (bij levering inbegrepen) Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke voeding bij u beschikbaar is. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het elektriciteitsnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende aanwijzingen in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het stroomnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het stroomnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Inhoud

1. Beoogd gebruik 229
2. Leveringsomvang 229
3. Kenmerken en functies.... 229
4. Beschrijving van de camera 230
5. Beschrijving van aansluitingen 231
6. Montage / installatie....232

6.1. Camera monteren....232
6.2. Camera uitlijnen 232

1. Eerste ingebruikneming 233
2. Eerste toegang tot de netwerkcamera 234
3. Wachtwoord opvragen....235
4. Gebruikersfuncties....236

10.1. Menubalk 236
10.2. Live-beeldweergave.... 237
10.3. Audio-/videobesturing....237
10.4. Camerabesturing 238

10.4.1. PTZ-besturing 238
10.4.2. Preset-instellingen 238

1. Weergave 239
2. Configuratie 240

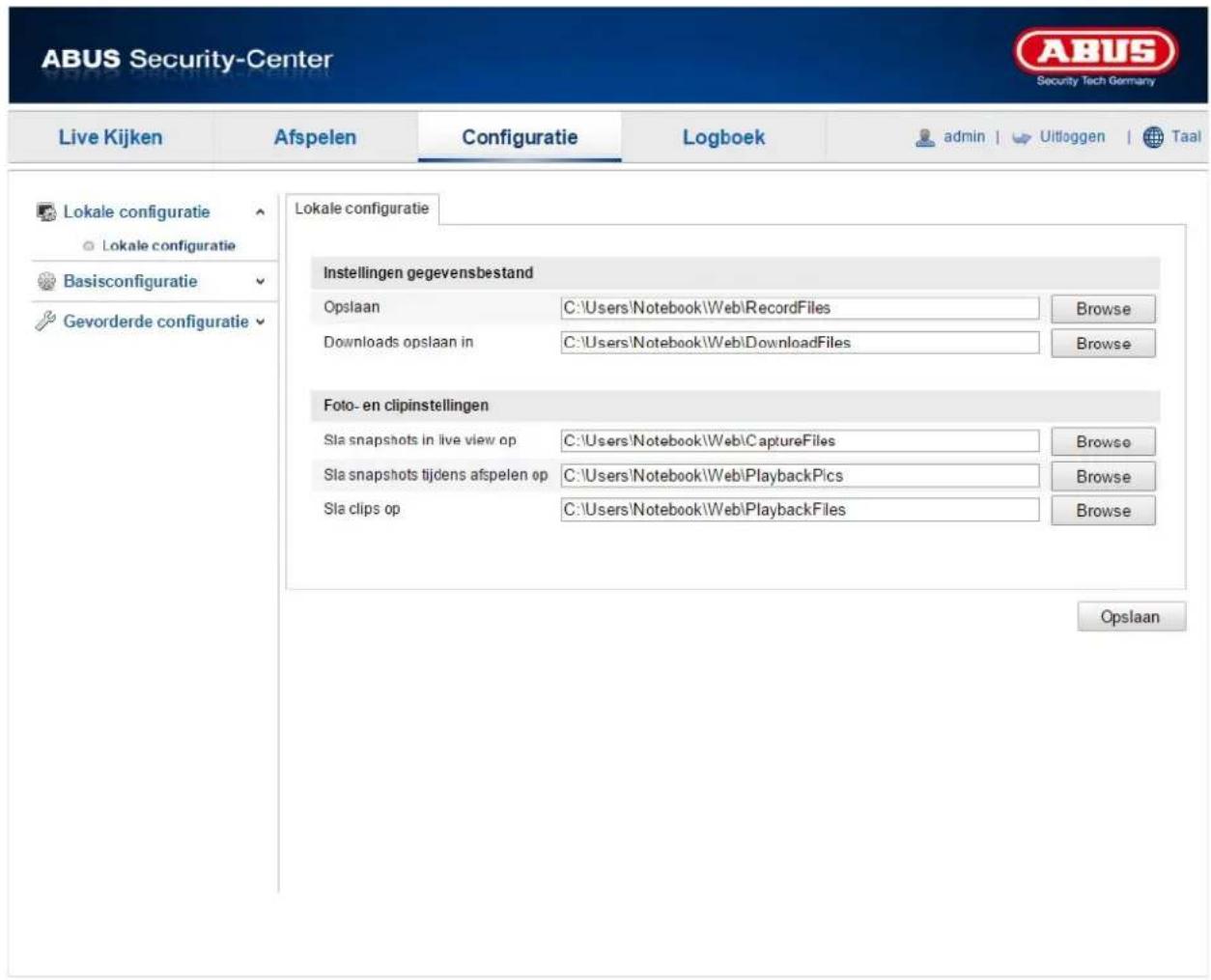

12.1. Lokale configuratie.... 240
12.2. Basisconfiguratie 242

12.3. Geavanceerde configuratie 243

12.3.1. Systeem 243

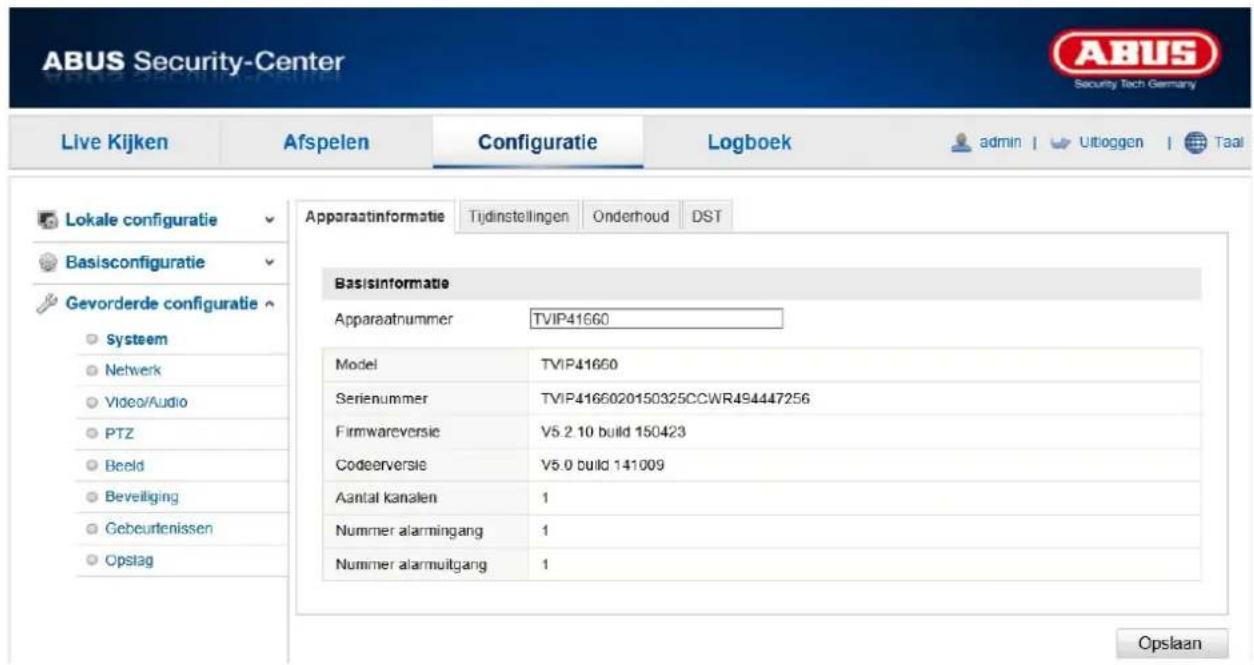

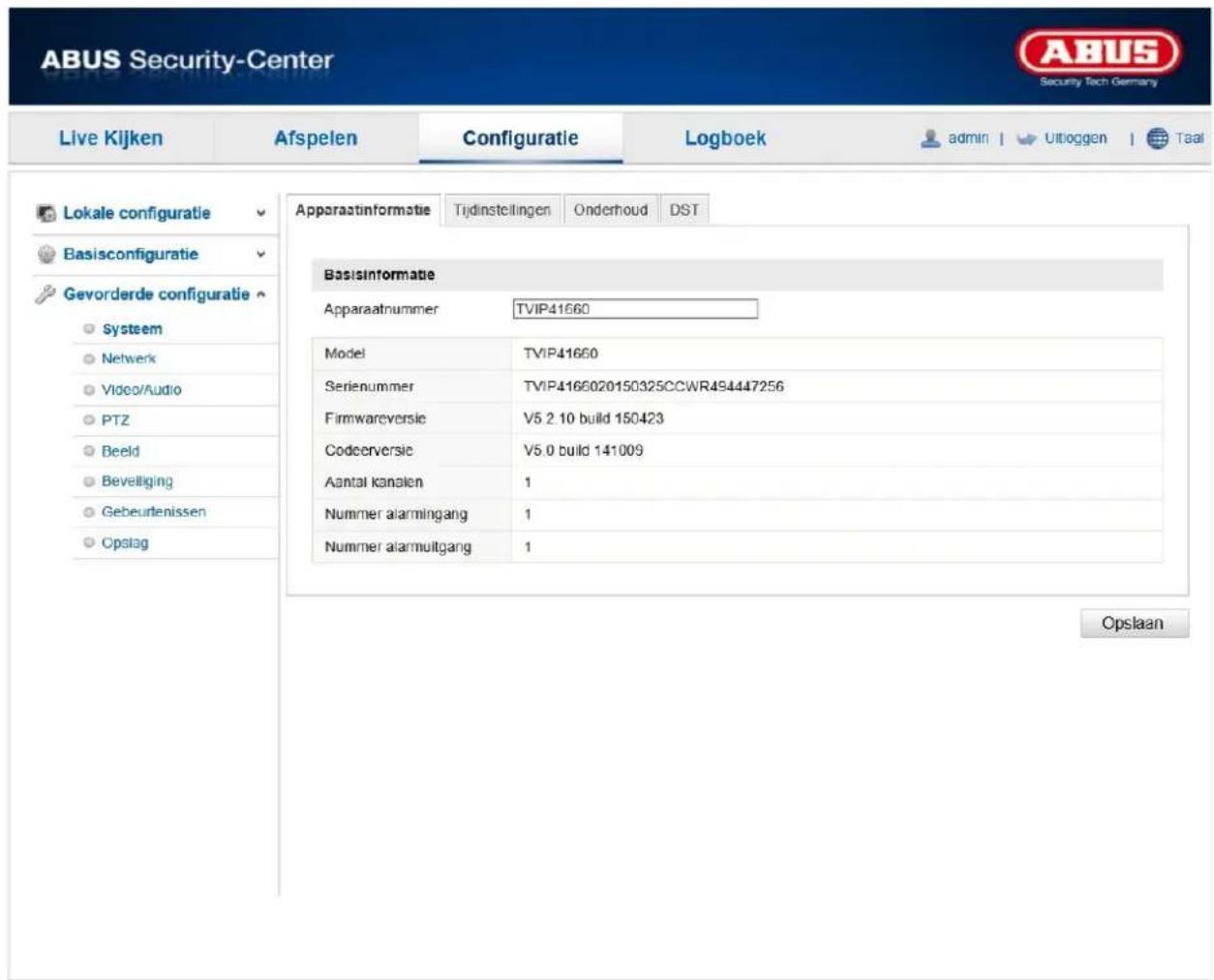

12.3.1.1. Apparaatinformatie 244
12.3.1.2. Tijdinstellingen 245
12.3.1.3. Onderhoud....246

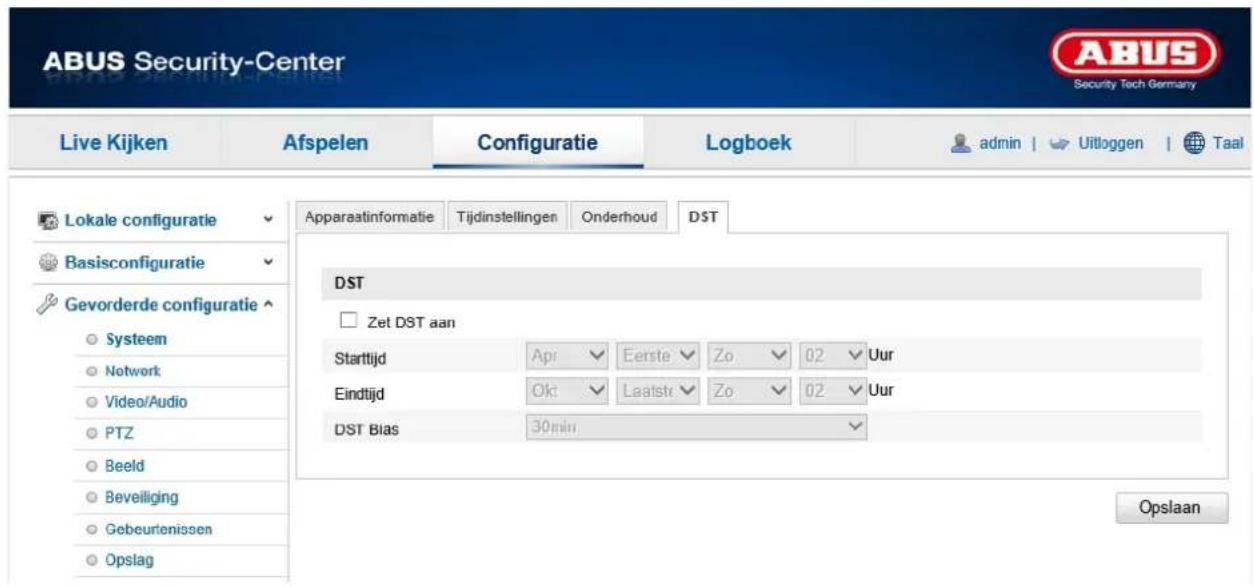

12.3.1.4. Zomertijd.... 247

12.3.2. Netwerk.... 248

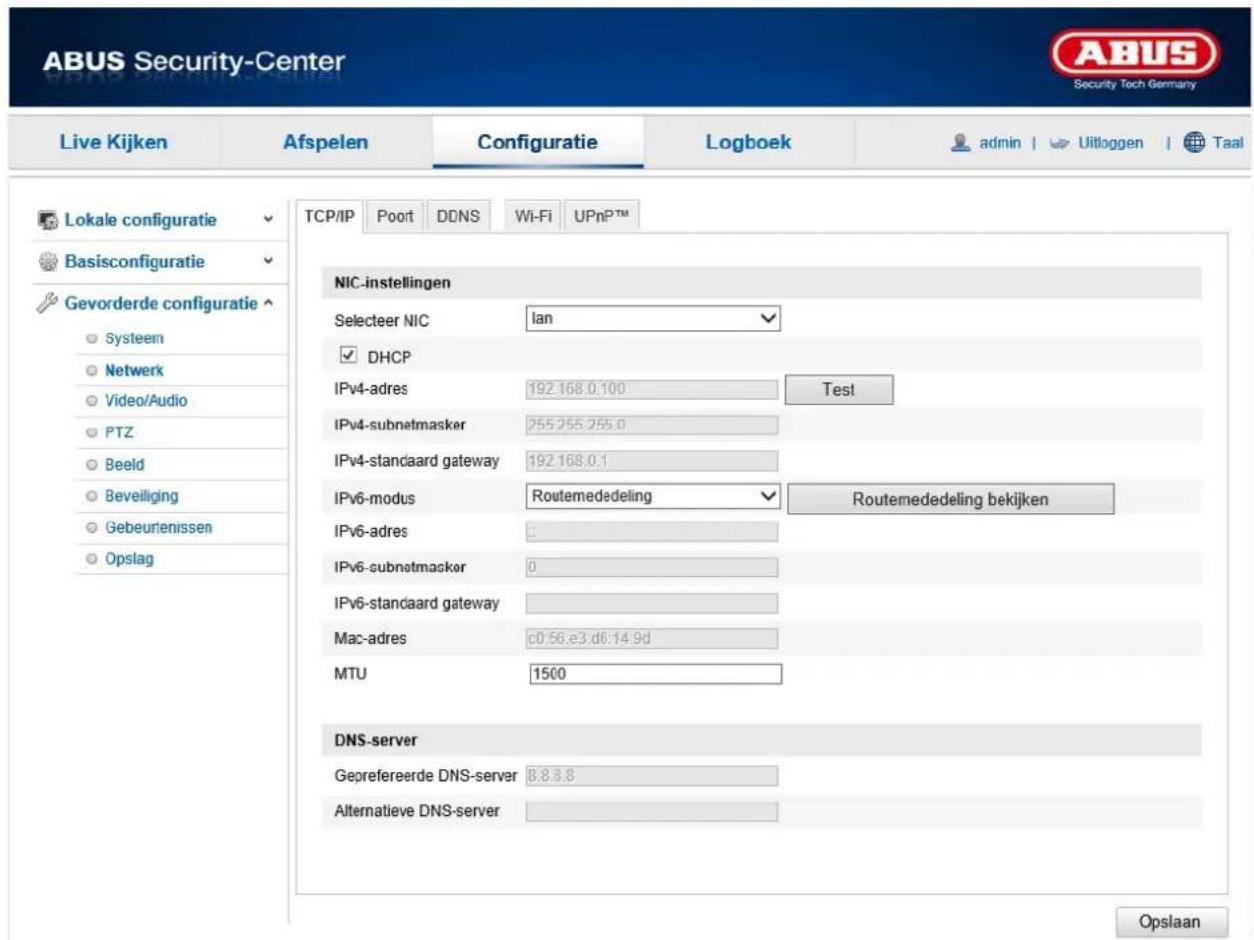

12.3.2.1. TCP/IP 249

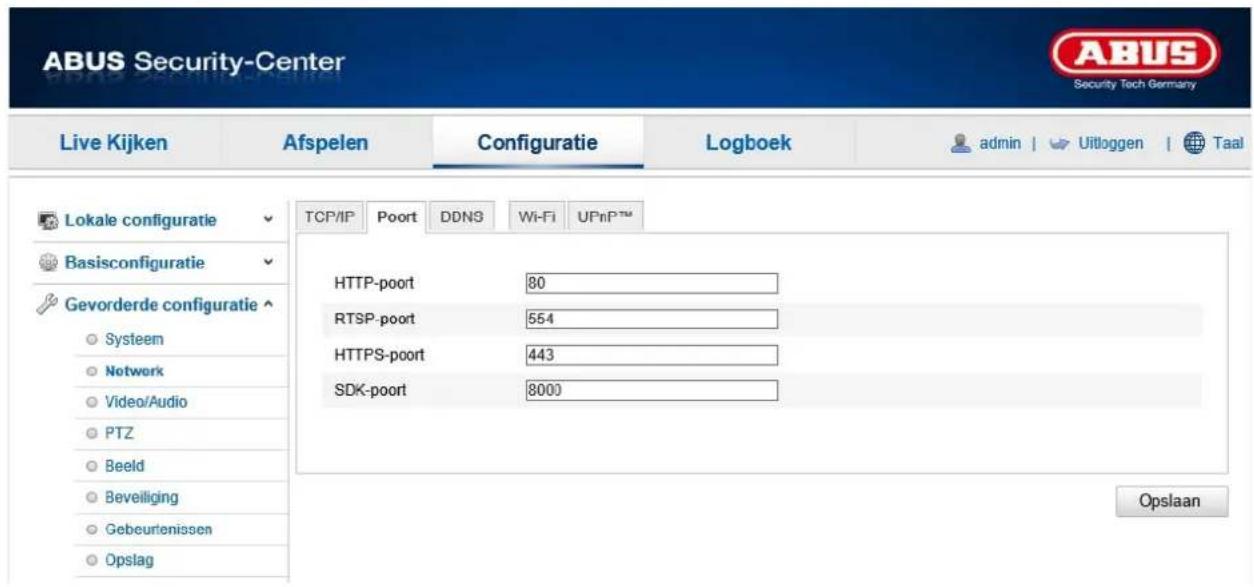

12.3.2.2. Poort 251
12.3.2.3. DDNS 252
12.3.2.5.WiFi....255
12.3.2.6. UPnP™ 257

12.3.3. Video / audio 258

12.3.3.1. Video.... 259

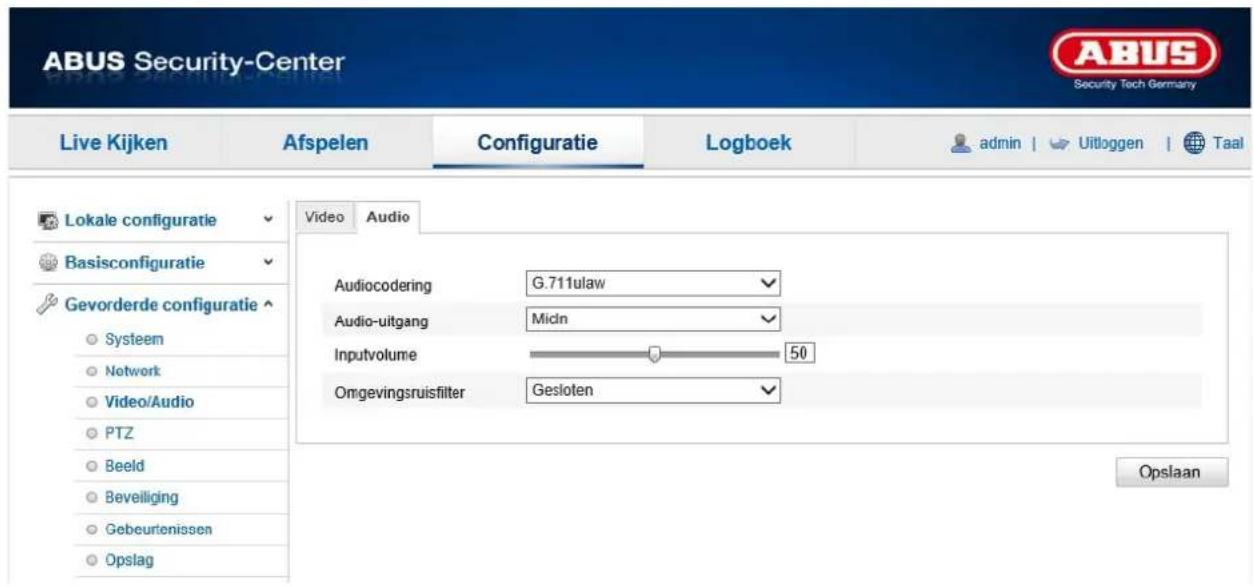

12.3.3.2. Audio 260

12.3.4. PTZ 261

12.3.4.1. Basisprincipes.... 262
12.3.4.2. Beginpositie 263
12.3.4.3. Geplande taken 264
12.3.4.4. Configuratie wissen 266

12.3.5. Beeld 267

12.3.5.1. Weergave-instellingen 268

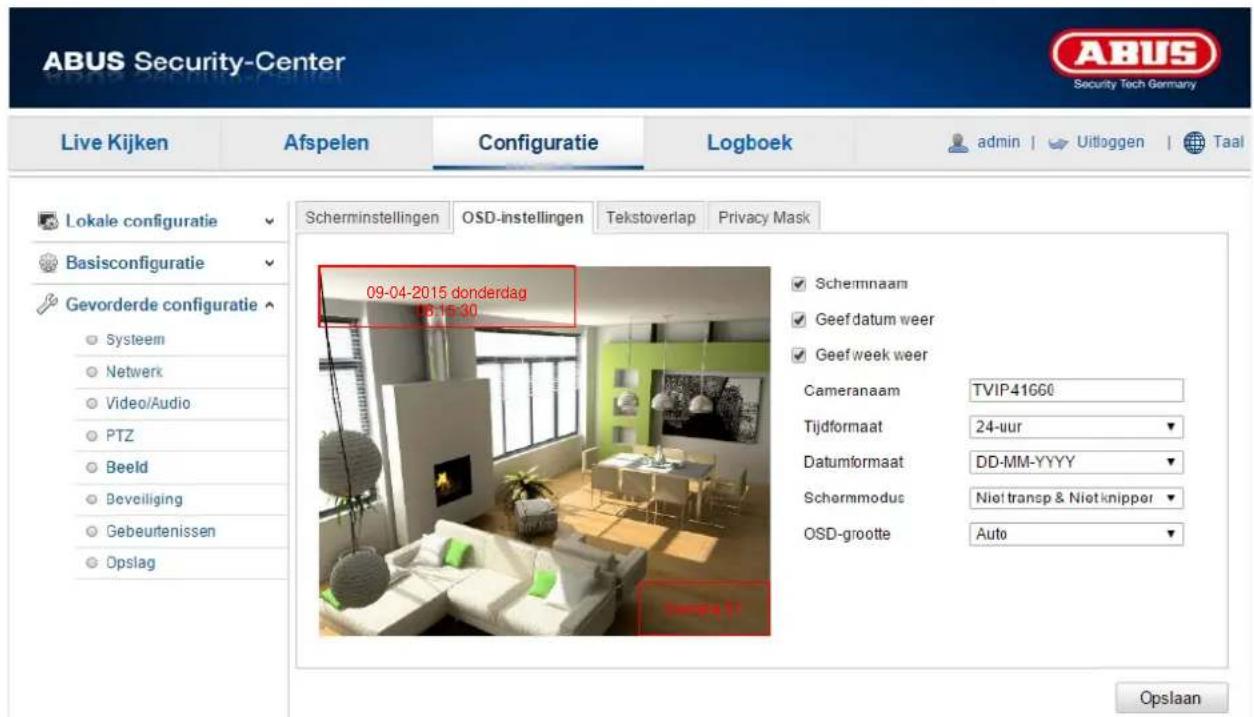

12.3.5.2. OSD-instellingen.... 271
12.3.5.3. Tekstoverlay 272
12.3.5.4. Privé-zone maskering.... 273

12.3.6. Veiligheid 274

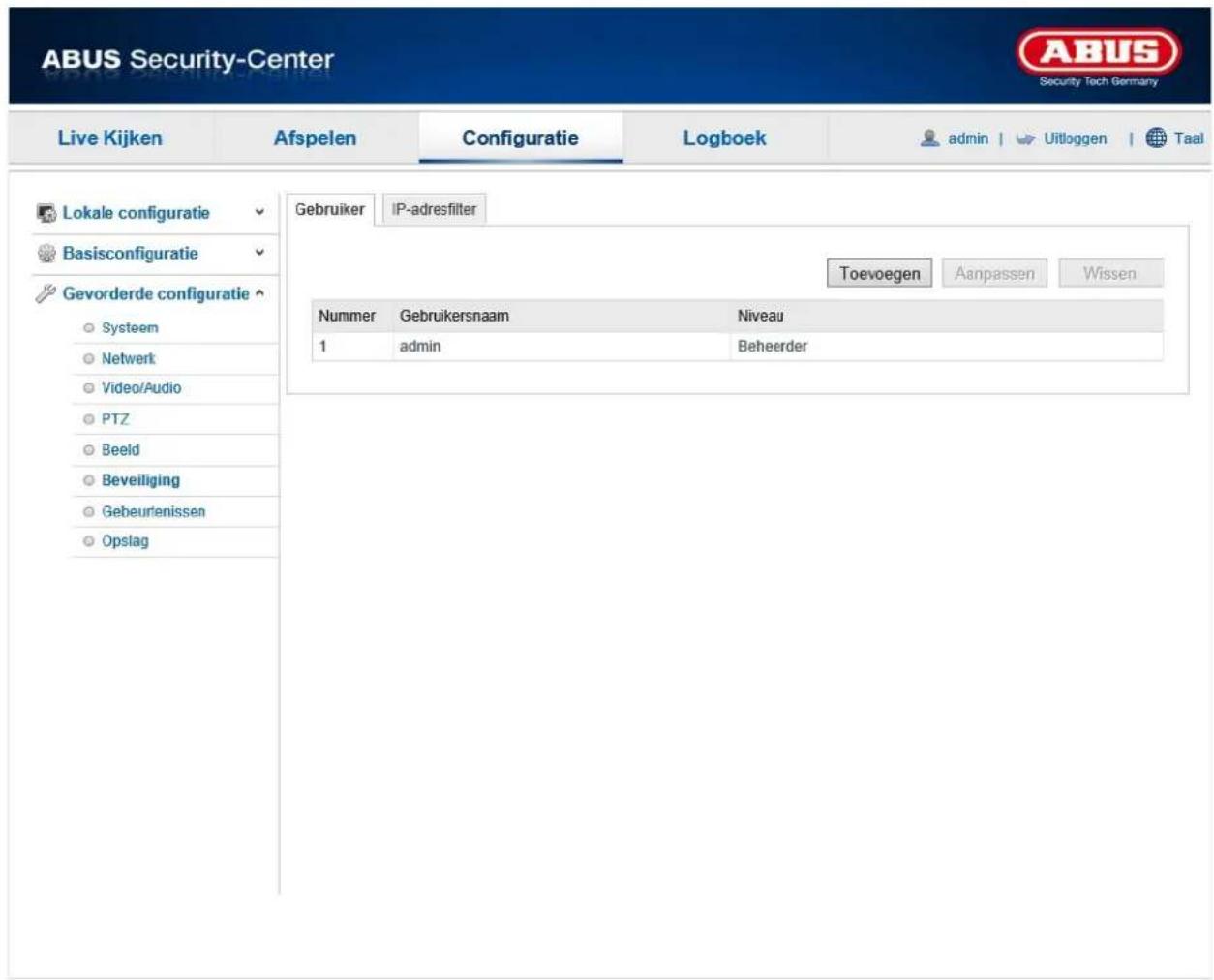

12.3.6.1. Gebruikers 275

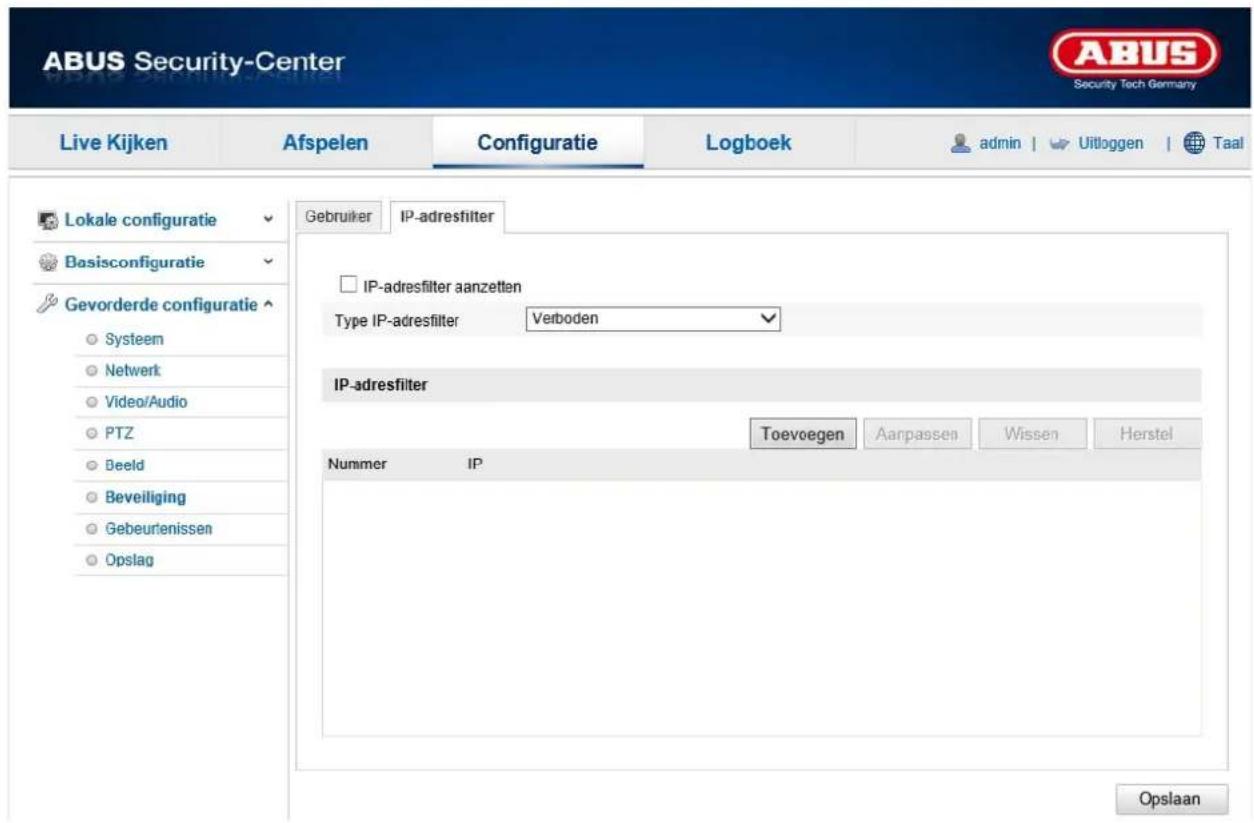

12.3.6.2. IP-adresfilter 276

12.3.7. Gebeurtenissen 277

12.3.7.1. Bew.-detectie 278
12.3.7.3. Alarmingang.... 280
12.3.7.4. Alarmuitgang 282
12.3.7.5. E-mail.... 284
12.3.7.6. Snapshot.... 286

12.3.8. Opslaan 288

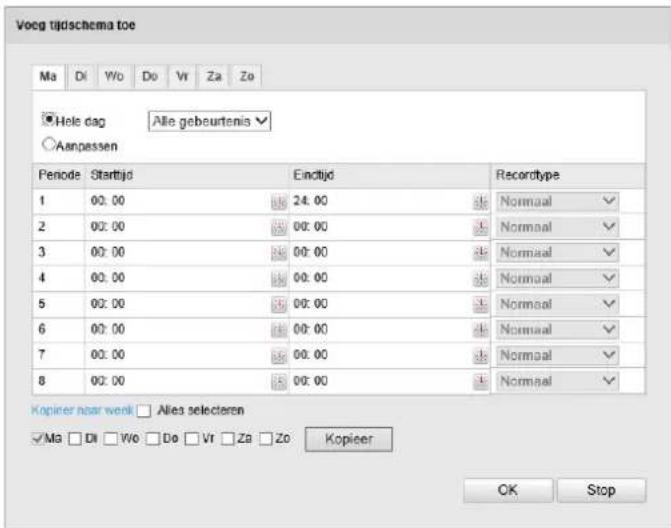

12.3.8.2.Opnameschema 289
12.3.8.3. Geheugenbeheer 291

1. Protocol....292
2. Onderhoud en reiniging 293

14.1. Onderhoud....293
14.2. Reiniging....293

1. Afvoer 293
2. Afvoer 293
3. Technische gegevens....294
4. Opmerkingen over de GPL-licentie 295

1. Beoogd gebruik

Met een hoge resolutie van 1280 x 720 pixels voor scherpe details neemt de draai-, kantel- en zoombare TVIP41660 WLAN HD 720p-domecamera voor binnentoepassingen per seconde 25 beelden op. De PTZ-camera (PTZ staat voor de functies pan, tilt en zoom, dus draaien, kantelen en zoomen) heeft een drievoudige optische en 16-voudige digitale zoom. Daarmee kunnen ook op grote afstand opgenomen beeldfragmenten van dichtbij worden bekeken, waardoor een exacte persoonsherkening mogelijk is.

Dankzij PoE (Power over Ethernet) kan de camera via de netwerkkabel van stroom worden voorzien en hoeven er dus geen extra kabels te worden getrokken.

De WPS-toets dient voor de eenvoudige opbouw van de WLAN-verbinding. Via een alarmuitgang kan ook een externe alarminstallatie, zoals een sirene, gemakkelijk worden aangestuurd.

2. Leveringsomvang

Draai-, kantel- en zoombare WLAN HD 720p-domecamera voor binnentoepassingen

Voeding 1m netwerkkabel

Plafondsteun CD

Beknopte handleiding

Bevestigingsmateriaal

3. Kenmerken en functies

• Resolutie met scherpe details (1280 x 720 pixels bij 25 beelden per seconde)
- 3 x optische en 16 x digitale zoom voor gedetailleerde beelden
- Via internet en met mobiele apparatuur toegang tot live-beelden, en draaien, kantelen en zoomen via IPCam-app en browser
- Geïntegreerd microSD-kaartslot voor interne gegevensopslag als back-up oplossing
- Met WDR-functie voor de tegenlichtcompensatie – ideaal voor ingangen
- Ingebouwde sensor voor beweging
- Met alarmuitgang voor het aansturen van een externe alarmgever (bijv. sirene, licht)
- WPS-toets voor de eenvoudige opbouw van de WLAN-verbinding
- Compatibel met PoE (Power over Ethernet)

4. Beschrijving van de camera

Nr.	Beschrijving
1	Objectief
2	Microfoon
3	WPS-toets en microSD-kaartslot

5. Beschrijving van aansluitingen

①

②

③

Nr.	Beschrijving
1	Spanningsaansluiting 12 VDC(ronde stekker 5,5x2,1 mm)
2	Netwerkaansluiting (RJ45)De netwerkaansluiting heeft een kap, die indien nodig kan worden gebruikt. Deze kap biedt aanvullende bescherming voor de connector. Bij gebruik van de kap is het nodig, dat netwerkkabels pas na het doorvoeren door de kap met de netwerkstekker wordt verbonden (crimpen). Verder kunnen de verbindingen (ook spanningsaansluiting) van isolatieband worden voorzien.
3	KabelboomGeel/rood alarmingangGeel/groen alarmuitgangGeel/zwart massaWit audio-ingangRoze audio-uitgangZwart massa audio[×GKD]Gebruik voor de verschillende aansluitmogelijkheden de volgende draden.Aansluiting alarmingang: Alarmingang en massaAansluiting alarmuitgang: Alarmuitgang en massaAansluiting audio-ingang: Audio-ingang en massa audioAansluiting audio-uitgang: Audio-uitgang en massa audio

6. Montage / installatie

6.1. Camera monteren

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten.

Boor de gaten en plaats de meegeleverde pluggen.

Gebruik de meegeleverde schroeven om de plafondsteun te bevestigen.

Let erop dat de pijl en het opschrift "FRONT" op de plafondsteun in de gewenste richting wijzen.

6.2. Camera uitlijnen

Plaats nu de camera op de plafondsteun en klik de camera vast door deze tegen de klok in te draaien.

7. Eerste ingebruikneming

De netwerkcamera herkent automatisch of er een directe verbinding tussen de pc en de camera tot stand moet worden gebracht. Hiervoor is geen cross-over netwerkkabel vereist. Voor de directe aansluiting voor de eerste ingebruikneming kunt u de meegeleverde patchkabel gebruiken.

Directe aansluiting van de netwerkcamera op een pc/laptop

1. Controleer of u een netwerkkabel van het type Cat5 gebruikt.
2. Verbind de kabel met de ethernet-interface van de pc/laptop en de netwerkcamera.
3. Sluit de voedingsspanning van de netwerkcamera aan.
4. Configureer de netwerkinterface van uw pc/laptop op het IP-adres 192.168.0.2 en de standaard-gateway op 192.168.0.1
5. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

Aansluiting van de netwerkcamera op een router/switch

1. Controleer of u een Cat5 netwerkkabel voor de netwerkverbinding gebruikt.
2. Verbind de pc/laptop met de router/switch.
3. Verbind de netwerkcamera met de router/switch.
4. Sluit de voedingsspanning van de netwerkcamera aan.
5. Wanneer er in uw netwerk een naamserver (DHCP) beschikbaar is, stelt u de netwerkinterface van uw pc/laptop in op "Automatisch een IP-adres verkrijgen".
6. Indien er geen naamserver (DHCP) beschikbaar is, configureert u de netwerkinterface van uw pc/laptop op 192.168.0.2 en de standaard-gateway op 192.168.0.1
7. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

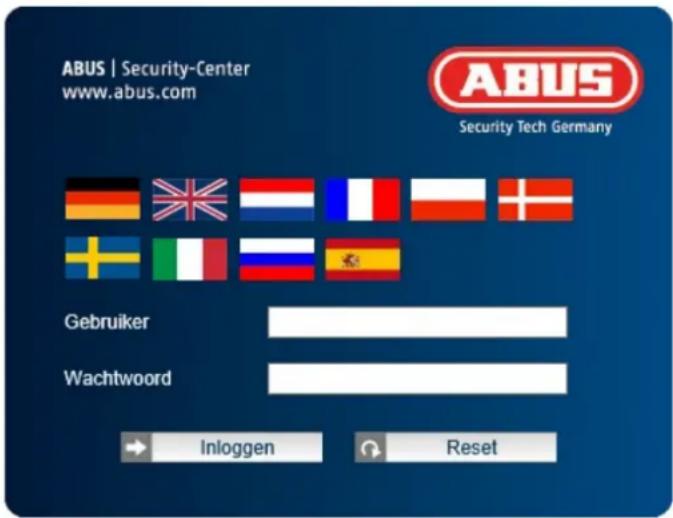

8. Eerste toegang tot de netwerkcamera

De eerste toegang tot de netwerkcamera wordt uitgevoerd met behulp van de ABUS IP-installer. Nadat de assistent is gestart, zoekt deze naar alle aangesloten ABUS netwerkcamera's en videoservers in uw netwerk.

U vindt het programma op de meegeleverde CD-ROM. Installeer het programma op uw pc en voer het uit.

Indien een DHCP-server in uw netwerk aanwezig is, wordt het IP-adres voor zowel uw pc/laptop als de netwerkcamera automatisch toegewezen.

Indien geen DHCP-server beschikbaar is, stelt de netwerkcamera automatisch het volgende IP-adres in: 192.168.0.100.

Uw pc-systeem moet zich in hetzelfde IP-subnet bevinden om een communicatie met de netwerkcamera tot stand te kunnen brengen (PC IP-adres: bijvoorbeeld 192.168.0.2).

De standaardinstelling van de netwerkcamera staat op "DHCP". Indien er geen DHCP-server in uw netwerk aanwezig is, adviseren wij na de eerste toegang tot de netwerkcamera het IP-adres handmatig op een vaste waarde in te stellen.

9. Wachtwoord opvragen

De netwerkcamera heeft standaard een administratorwachtwoord. Om veiligheidsredenen dient de administrator echter onmiddellijk een nieuw wachtwoord in te stellen. Nadat dit administratorwachtwoord is opgeslagen, vraagt de netwerkcamera bij iedere toegang naar de gebruikersnaam en het wachtwoord.

Het administratoraccount is in de fabriek als volgt vooringesteld: Gebruikersnaam "admin en wachtwoord "12345. Bij iedere toegang tot de netwerkcamera verschijnt in de browser een authenticatievenster en wordt om gebruikersnaam en wachtwoord gevraagd. Als uw individuele instellingen voor het administratoraccount niet meer toegankelijk zijn, neem dan contact op met onze technische support.

Voer de volgende stappen uit om de gebruikersnaam en het wachtwoord in te voeren:

Open Internet Explorer en voer het IP-adres van de camera in (bijv. "http://192.168.0.100").

U wordt gevraagd zich te authenticeren:

-> U bent nu met de netwerkcamera verbonden en ziet al een videostream.

10. Gebruikersfuncties

Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen:

10.1. Menubalk

Klik op één van de tabbladen "Live-weergave" "Afspelen", "Configuratie" of "Protocol".

Knop Beschrijving
admin	Weergave van de aangemelde gebruiker
Uitloggen	Afmelden van de gebruiker
Taal	Keuze van de gewenste taal

10.2. Live-beeldweergave

Door dubbelklikken kunt u op volledig scherm overschakelen.

Knop Beschrijving
	4:3 weergave activeren
	16:9 weergave activeren
	Originele grootte weergeven
	Weergave automatische aan browser aanpassen
Sub-Stream Main Stream	Selectie van het streamingtype voor de live-weergave

10.3. Audio-/videobesturing

Knop	Beschrijving
	Live-weergave deactiveren
	Live-weergave activeren
	Geluid activeren / deactiveren, volume aanpassen
	Microfoon aan / uit. Bij geactiveerde microfoon is communicatie van pc naar camera mogelijk. (audio-uitgang aan camera)
	Direct beeld (momentopname)
	Handmatig opnane starten / stoppen
	In/uit digitale zoom
	3D-zoom starten stoppen

10.4. Camerabesturing

10.4.1. PTZ-besturing

Om de PTZ-besturing weer te geven, klikt u in de live-weergave op het veld

Knop Beschrijving
	Pijltoetsen:Besturing van de draai- en kantelbewegingen
	In- / uitzoomenDruk op de toets om het zoomniveau te verhogen en op de toets om het zoomniveau te verlagen.
	Aanpassing PTZ-snelheid
	Beginpositie oproepen (niet beschikbaar)

10.4.2. Preset-instellingen

Selecteer het tabblad Preset om tot 16 presetpositions op te roepen, in te stellen en te wissen. Gebruik de PTZ-stuurknoppen om de gewenste positie te selecteren.

Klik op de knop

om de preset te maken.

Knop Beschrijving
	De gewenste presetpositie kiezen. De geselecteerde positie verschijnt blauw.
	Positie oproepen
	Positie aanmaken
	Positie wissen

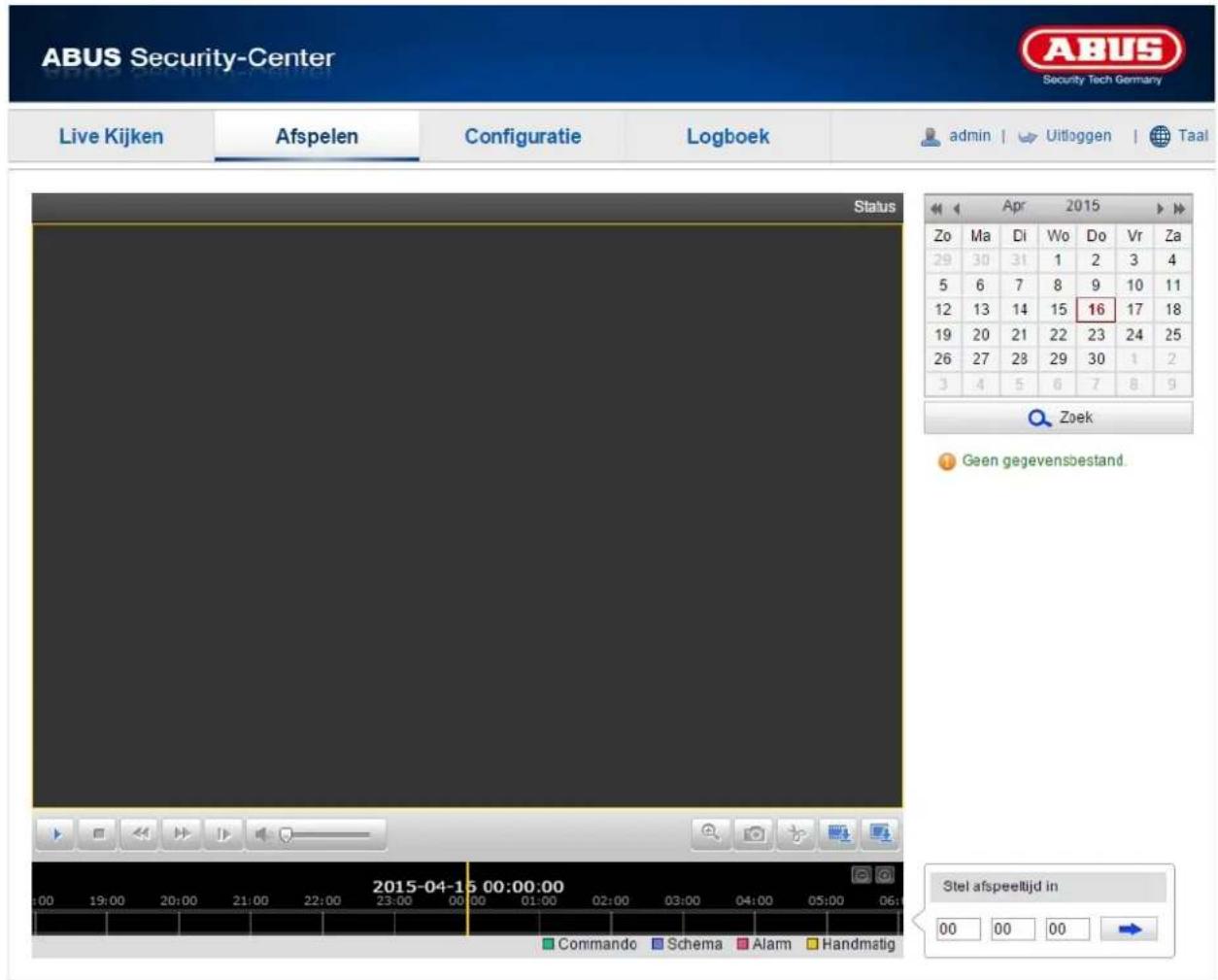

11. Weergave

Bij het afspelen kunt u de op de microSD-kaart opgenomen gegevens weergeven. Kies in de kalender de gewenste dag en klik op "Zoeken".

In de tijdlijst worden de opnamen van de geselecteerde dag weergegeven. De kleurcode geeft het gebeurtenis van de opname aan.

Onder de afspeeltijd kunt u de tijd voor de gewenste opname instellen.

12. Configuratie

12.1. Lokale configuratie

Onder het menupunt "Lokale configuratie" kunt u instellingen voor de bestandspaden van de opname en momentopnames aanpassen.

Bestandsinstellingen voor opname

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor gedownloade bestanden definiëren. Klik op "Opslaan" om de wijzigingen over te nemen.

Opslaan onder

Hier kunt u het bestandspad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\\\Web\RecordFiles gebruikt.

Download. Bestand opslaan als

Hier kunt u het bestandspad voor opgeslagen video's vastleggen. Het standaardpad is: C:\\\Web\DownloadFiles

Beeld- / knipinstellingen

Hier kunt u de paden voor directe beelden, snapshots tijdens het afspelen en bewerkte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandspad voor directe beelden uit de live-weergave.

Het standaardpad is: C:\\\Web\CaptureFiles

Snapshots opslaan bij afspelen

Hier kunt u het pad vastleggen waaronder de directe beelden uit de weergave moeten worden opgeslagen.

Het standaardpad is: C:\\\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waaronder bewerkte video's moeten worden opgeslagen.

Het standaardpad is: C:\\\Web\PlaybackFiles

12.2. Basisconfiguratie

Alle instellingen van de "Basisconfiguratie" staan ook onder het menupunt "Geavanceerde configuratie". Neem hiervoor ook de kolom "Beschikbaar in" onder de beschrijvingen van "Geavanceerde configuratie" in acht.

12.3. Geavanceerde configuratie

12.3.1. Systeem

Menupunt	Beschrijving	Beschikbaar in modus
Apparaatinformatie	Weergave van de apparaatinformatie	Basisconfiguratie, Geavanceerde Configuratie
Tijdinstellingen	Configuratie van de tijdweergave	Basisconfiguratie, Geavanceerde Configuratie
Onderhoud	Configuratie voor onderhoud van het systeem	Basisconfiguratie, Geavanceerde Configuratie
Zomertijd	Configuratie van de automatische zomertijdomstelling	Geavanceerde Configuratie

12.3.1.1. Apparaatinformatie

Basisinfo

Apparaatnaam:

Hier kunt u een apparaatnaam voor de camera invoeren. Klik op "Opslaan" om deze over te nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

Aantal alarmingangen:

Weergave van de alarmingangen

Aantal alarmingangen:

Weergave van de alarmuitgangen

12.3.1.2. Tijdinstellingen

Tijdzone

Selectie van de tijdzone (GMT)

Tijd sync.

NTP

Met het Network Time Protocol (NTP) kan de tijd van de camera met een tijdserver worden gesynchroniseerd. Activeer NTP om de functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

Interval

Hier wordt het interval in minuten voor de synchronisatie van de tijd ingevoerd. Druk op "Test" om een test te starten.

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling. Klik op "Synchronisatie met computertijd" om de apparaattijd van de computer over te nemen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.1.3. Onderhoud

Opnieuw opstarten

Klik op "Opnieuw opstarten" om het apparaat opnieuw te starten.

Standaard

Herstellen.

Klik op "Herstellen" om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config-bestand

Selecteer hier het bestandspad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Configuratiebestand exporteren

Klik hier om een configuratiebestand te exporteren.

Remote-upgrade

Firmware

Selecteer het pad om de camera met een nieuwe firmware te vernieuwen.

Status

Weergave van de upgradestatus.

Klik op "Opslaan" om de instellingen over te nemen

12.3.1.4. Zomertijd

Zomertijd

DST activeren

Selecteer "Zomertijd" om de systeemtijd automatisch aan de zomertijd aan te passen.

Starttijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.

Zomertijd bias

Stel hier het tijdsverschil in minuten in.

Klik op "Opslaan" om de instellingen over te nemen

12.3.2. Netwerk

Menupunt	Beschrijving	Beschikbaar in modus
TCP/IP	Instelling TCP/IP-gegevens	Basisconfiguratie, Geavanceerde Configuratie
Poort	Instellingen van de gebruikte poorten	Basisconfiguratie, Geavanceerde Configuratie
DDNS	Instellingen van de DDNS-gegevens	Geavanceerde Configuratie
WiFi	Instellingen van de WLAN-toegangsgegevens	Geavanceerde Configuratie
UPnPTM	Instellingen van de UPnP-gegevens	Geavanceerde Configuratie

12.3.2.1. TCP/IP

Om de camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.

NIC kiezen:

Kies de netwerkinterface die u wilt configureren. De camera kan via LAN of WLAN met het netwerk worden verbonden.

DHCP

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd.

Indien er geen DHCP-server beschikbaar is, vul dan de volgende gegevens handmatig in.

IPv4-adres

IP-adres voor de camera instellen

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de camera

IPv6 Standard Gateway

Instelling van de standaardrouter voor de IP-camera

IPv6-modus

Handmatig: Handmatige configuratie van de IPv6-gegevens

DHCP: De IPv6-verbindingsgegevens worden beschikbaar gesteld door de DHCP-server.

Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie met de ISP (Internet Service Provider) ter beschikking gesteld.

IPv6-adres

Weergave van het IPv6-adres. In de IPv6-modus "Handmatig" kan het adres geconfigureerd worden.

IPv6-subnetmasker

Weergave van het IPv6-subnetmasker.

IPv6 Standard Gateway

Weergave van de lpv6 Standard Gateway (standaardrouter)

MAC-adres

Hier wordt het IPv4-hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtssnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist (bijvoorbeeld verzenden van e-mails).

Voer hier het adres van de voorkeur DNS-server in.

Altern. DNS-server

Indien de voorkeur DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast.

Klik op "Opslaan" om de instellingen over te nemen

12.3.2.2. Poort

Indien u externe toegang tot de camera wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

SDK-poort (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.2.3. DDNS

DDNS

DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime domeinnaamregistraties kan vernieuwen. De netwerkcamera beschikt over een geïntegreerde DynDNS-client die automatisch het IP-adres bij een DynDNS-provider kan verversen. Indien de netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te gebruiken.

De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.

DDNS activeren

Activeert of deactiveert de DDNS-functie.

DDNS-type

Selecteer een van de DDNS-types. U kunt kiezen tussen "DynDNS" en "ABUS DDNS".

Serveradres

Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-serviceprovider te beschikken (bijv. www.dyndns.org).

Indien u als DDNS-type "ABUS DDNS" heeft geselecteerd, verschijnt het serveradres grijs.

Domein

Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).

Poort

Leg hier de poortforwarding vast.

Gebruikersnaam

Gebruikersidentificatie van uw DDNS-account

Wachtwoord

Wachtwoord van uw DDNS-account

Bevestigen

Wachtwoordbevestiging is hier verplicht.

DDNS-account aanmaken

Nieuw account bij DynDNS.org aanmaken:

Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.

Toegang tot de netwerkcamera via DDNS

Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.

De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via DynDNS.org.

Voor de DynDNS-toegang via een router moet een poortforwarding van alle relevante poorten (in ieder geval RTSP + HTTP) op de router worden ingesteld.

Klik op "Opslaan" om de instellingen over te nemen. Bij wijzigingen in de netwerkconfiguratie moet de camera opnieuw worden opgestart (Systeem \ Onderhoud \ Opnieuw starten)

ABUS DDNS

1. Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abusserver.com inrichten. Neem hiervoor de FAQ's op de website in acht.
2. Activeer het keuzevakje "DDNS activeren" en selecteer dan het DDNS-type "ABUS DDNS"

Klik op "Opslaan" om de instellingen over te nemen

12.3.2.5. WiFi

Om een WiFi-verbinding tussen de camera en de router te maken, moeten de volgende instellingen worden ingevoerd.

Wireless-lijst

Klik op "Zoeken" om de bereikbare WiFi-netwerken in de directe omgeving weer te geven.

Houd er rekening mee dat verborgen netwerken niet worden weergegeven in de lijst!

WiFi

SSID

Voer hier de naam van het netwerk in.

Netwerkmodus

U kunt kiezen tussen Manage en Ad-Hoc.

Manage

Kies dit punt voor een verbinding met een netwerk.

Ad-Hoc

Kies dit punt voor een direct verbinding met een pc of laptop.

Veiligheidsmodus

Selecteer hier het coderingstype van uw netwerk.

Coderingstype:

Selecteer hier het coderingstype van uw netwerk.

Code 1

Voer hier de netwerkcode (wachtwoord) voor de toegang van het netwerk in.

WPS

Met de WPS-functie kan eenvoudig een draadloze verbinding worden opgebouwd tussen de camera en een WiFi-netwerk

WPS activeren

Activeer de functie nu om een WPS-verbinden te gebruiken.

Controleer of uw router de functie WPS ondersteunt.

Pincode

De pincode is nodig voor de verbindingsopbouw. Standaard is deze op 12345678 ingesteld. Klik op "Maken" om een nieuwe code te genereren.

PBC-verbinding

Als uw router een WPS-knop heeft, activeert u deze functie.

1. Druk eerst op de WPS-knop op de router.
2. Klik daarna binnen twee minuten op "Verbinden".
3. De WLAN-verbinding tussen camera en router is na korte tijd opgebouwd.

Pincode van router

Hier kunt u handmatig een WPS-verbinding opbouwen door de SSID en de pincode van de router in te voeren.

SSID: Voer de SSID van het netwerk in.

Route pincode: Voer de pincode van de router in. Volg de instructies in de gebruikershandleiding van de routerfabrikant om de WPS-pincode uit te lezen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.2.6. UPnP ^TM

De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving zichtbaar.

UPnP activeren

Activeer of deactiveer de UPnP-functie

Alias

Weergave van het MAC-adres van de camera

Poorttoewijzing

De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw router UPnP ondersteunt, dan wordt met deze optie automatisch de poortforwarding voor video-streams aan de zijde van de router voor de netwerkcamera geactiveerd.

Port Mapping-modus

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

SDK (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het "Mapping Port Type" in handmatig werd gewijzigd.

Extern IP-adres

Weergave van het externe IP-adres voor mobiele toegang.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

Klik op "Opslaan" om de instellingen over te nemen

12.3.3. Video / audio

Menupunt	Beschrijving	Beschikbaar in modus
Video	Instellingen voor de video-uitgang	Basisconfiguratie, Geavanceerde Configuratie
Audio	Instellingen voor de audio-uitgang	Basisconfiguratie, Geavanceerde Configuratie

12.3.3.1. Video

Streamtype

Selecteer het streamtype voor de camera. Selecteer "Main Stream (normaal)" voor opname en live-weergave met goede bandbreedte. Selecteer "Sub-Stream" voor live-weergave met beperkte bandbreedte.

Videotype

Stel hier het videotype voor de geselecteerde stream in. U kunt kiezen tussen

"Video & Audio" en "Video-stream"; bij de laatste vindt er geen audio-overdracht plaats.

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280*720p; 1280*960;

Bitratetype

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.

Max. bitrate

De bitrate van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, "Minimum", "Lager", "Laag", "Gemiddeld", "Hoger" of "Maximum".

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Videocompressie

Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264 en MJPEG.

Klik op "Opslaan" om de instellingen over te nemen

12.3.3.2. Audio

Audiocodering

Selecteer hier de codering voor de audio-overdracht. U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.

Audio-ingang

Stel de audio-ingang in op Micln om de microfoon z of op Lineln om de audio-ingang te gebruiken.

Ingangsvolume

Instelling van het volume uitvoer

Omgevingsruisfilter

Activeer dit filter om de ruis in de omgeving eruit te filteren.

Klik op "Opslaan" om de instellingen over te nemen

12.3.4. PTZ

Menupunt Beschrijving		Beschikbaar in modus
Basisprincipes	Instellingen voor de PTZ-basisprincipes	Geavanceerde Configuratie
Beginpositie	Instellingen voor de beginpositie Geavanceerde	Configuratie
Geplande taken	Instellingen voor de geplande taken Geavanceerde	Configuratie
Configuratie wissen	Instellingen voor het wissen van de PTZ-configuratie	Geavanceerde Configuratie

12.3.4.1. Basisprincipes

Basisparameters

Proportioneel draaien activeren

Activeer deze functie om de draai-/kantelsnelheid aan de desbetreffende zoom aan te passen. Bij een sterke zoom is de draai-/kantelsnelheid geringer, zodat het beeld in het live-aanzicht niet te snel beweegt.

Preset-snelh.

Hier kunt u een voorgedefinieerde presetsnelheid van 1 tot 8 selecteren.

Toetsenbordsnelheid

Hier kunt u de reactie-eigenschappen midden bedieningspaneel aanpassen. U kunt kiezen tussen "Laag", "Normaal" en "Hoog".

PTZ-OSD

Zoom-status

Stel hier de weergaveduur voor de zoomstatus in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, "Altijd sluiten" en "Altijd openen".

PT-status

Stel hier de weergaveduur voor de Azimuth-hoek tijdens draaien en kantelen in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, "Altijd sluiten" en "Altijd openen".

Preset-status

Stel hier de weergaveduur voor de presetnaam tijdens oproepen van een presetpositie in. U kunt kiezen tussen 2 seconden, 5 seconden, 10 seconden, "Altijd sluiten" en "Altijd openen".

Uitschakelgeheugen

Voortzettingstijd conf.

Na opnieuw starten kan de camera vanuit uw laatste PTZ-status of de laatst uitgevoerde actie verder gaan. Hier kunt u de tijd na de laatste actie vastleggen waarna verder moet worden gegaan. U kunt kiezen tussen 30 seconden, 60 seconden, 300 seconden of 600 seconden.

Klik op "Opslaan" om de instellingen over te nemen

12.3.4.2. Beginpositie

De beginpositie is het uitgangspunt van de PTZ-coördinaten. Deze kan zowel handmatig aangepast als gewijzigd worden.

Om handmatig een beginpositie te definiëren, als volgt te werk gaan. Wissel met de PTZ-stuurtoetsen naar de gewenste positie. U kunt ook een al gedefinieerde presetpositie als beginpositie vastleggen. Klik op "Opslaan" om de positie op te slaan. Met "Ga naar" kunt u een voorgedefinieerde beginpositie oproepen. Om een beginpositie te verwijderen, klikt u op "Wissen".

Klik op "Opslaan" om de instellingen over te nemen

12.3.4.3. Geplande taken

Hier kunt u middels een tijdschema definiëren welke acties op bepaalde tijdstippen en dagen van de week moeten worden uitgevoerd.

Selecteer eerst het selectievakje bij "Geplande taken activeren".

Leg nu een parkeerduur vast waarna de Speeddome-camera met de geplande taak begint.

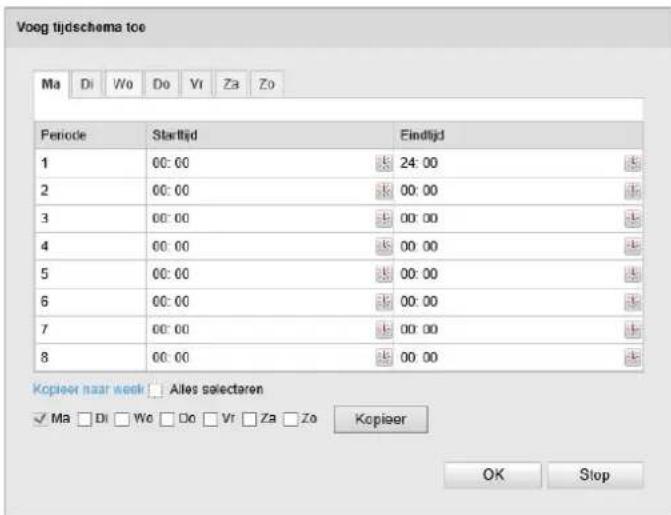

Configureer nu het tijdschema als volgt. Klik op "Taak bewerk."

Het volgende venster verschijnt:

Selecteer nu een weekdag voor de geplande taak. Selecteer "Gehele dag", als de taak de gehele dag moet worden uitgevoerd. Om bepaalde tijdsduren op te slaan, selecteert u "Aanpassen". Voer dan de start- en eindtijd in. Selecteer het taaktype en bevestig de invoer met de Enter-toets.

Om de geconfigureerde taak voor alle weekdagen over te nemen klikt u op het selectiekastje "Alles selecteren". Om de taak naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

Klik op "Opslaan" om de instellingen over te nemen

12.3.4.4. Configuratie wissen

In dit menupunt kunt u PTZ-configuraties wissen.

Selecteer het selectievakje van de elementen die u wilt wissen. Selecteer "Alles selecteren" om alle elementen te wissen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.5. Beeld

Menupunt	Beschrijving	Beschikbaar in modus
Weergave-instellingen	Instellingen van de weergaveparameters	Basisconfiguratie, Geavanceerde Configuratie
OSD-instellingen	Instelling van het datum- en tijdformaat	Geavanceerde Configuratie
Tekstoverlay	Toevoegen van tekstvelden Geavanceerde Configuratie
Maskeren van privé-zones	Toevoegen van maskers voor privé-zones	Geavanceerde Configuratie

12.3.5.1. Weergave-instellingen

Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc. instellen.

Neem het volgende in acht:

De parameters onder weergave-instellingen kunnen per model verschillen.

Dag/nacht-omschakeling

U kunt hier kiezen tussen de automatische dag/nacht-omschakeling en tijdgestuurde omschakeling. Bij tijdgestuurde omschakeling moet een start- en eindtijd voor de dagmodus worden ingevuld. De volgende instellingen kunnen individueel voor de dag- of nachtmodus worden aangepast.

Helderheid

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Kleurtoon

Instellingen voor de kleurtoon Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte. Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.

Belichtingsmodus

Stel de belichtingsmodus in op Auto om een aanpassing aan de verschillende belichtingen te bereiken. Bij een handmatige belichtingsmodus moet u de belichtingsduur zelf definiëren.

Belichtingsduur

Instellen van de max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.

Dag/nacht-omsch.

De dag/nacht-omsch. biedt de opties auto, dag, nacht, tijdschema en trigger door alarmingang.

Auto

De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan worden ingesteld tussen "0-7", waarbij 7 het hoogste gevoeligheidsniveau is.

Dag

In deze modus maakt de camera alleen kleurenbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.

Nacht

In deze modus maakt de camera alleen zwart/witbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij zwakke lichtverhoudingen.

Tijdschema

In deze modus kunt u een start- en eindtijd voor de dagmodus instellen. Buiten het ingestelde tijdsbestek schakelt de camera naar de zwart-witmodus.

Trigger door alarmingang

De camera wordt getriggerd door de alarmingang en wisselt bij een toestandswijziging naar de kleuren- of de zwart-witmodus.

Status

Kies nacht zodat de camera bij het triggeren van een alarmingang naar de zwart-witmodus schakelt. Kies dag zodat de camera bij het triggeren van een alarmingang naar de kleurenmodus schakelt.

Gevoeligheid

Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (0 - 7). Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.

Filtertijd

Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.

Overbelichtingsbeveiliging

Indien deze functie is geactiveerd, wordt de IR-lichtintensiteit automatisch gereduceerd bij objecten die te dichtbij zijn. Hiermee wordt geprobeerd, overbelichting van objecten te vermijden.

BLC-bereik (tegenlichtcompensatie)

Met de tegenlichtcompensatie kunnen objecten voor een lichte achtergrond duidelijker worden weergegeven. De belichting van de objecten wordt gecorrigeerd, maar de achtergrond wordt onscherp weergegeven.

WDR

Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld. Klik op het keuzevakje om de WDR-functie te activeren resp. te deactiveren.

Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.

Witbalans

Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.

U kunt kiezen uit de opties: "AWB1", "Geblokkeerd WB", "Gloeilamp", "Warm licht", "Natuurlijk licht", "TL-lamp".

AWB1

In modus AWB1 past de camera de kleurbalans overeenkomstig de actuele kleurtemperatuur aan.

Geblokkeerd WB

De witbalans wordt eenmalig uitgevoerd en opgeslagen.

Overige

Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht (gloeilamp, warm licht, natuurlijk licht, tl-lamp).

Ruisonderdr.niveau

Stel hier het niveau voor ruisonderdrukking in.

Spiegel

Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.

Draaien

Als de draaifunctie is geactiveerd, wordt het beeld verticaal gedraaid.

Videostandaard

Regeling van de belichtinsfrequentie

50Hz: Vaste instelling op 50 Hz netfrequentie

60Hz: Vaste instelling op 60 Hz netfrequentie

12.3.5.2. OSD-instellingen

Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het live-beeld moet worden getoond.

Naam weerg.

Selecteer dit keuzevakje, als u de cameranaam wilt laten weergeven.

Datum weerg.

Selecteer dit keuzevakje, als u de datum in het camerabeeld wilt laten weergeven.

Week weerg.

Selecteer dit keuzevakje, als u de weekdag wilt laten weergeven.

Cameranaam

Voer hier de cameranaam in die in het beeld moet worden getoond.

Tijdformaat

Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.

Datumformaat

Selecteer hier het formaat voor de datumweergave.

(D= dag; M= maand; J= jaar)

Weergavemodus

Hier kunt u de weergavemodus voor de getoonde elementen selecteren.

U heeft volgende opties: "Transparant & knipperend", "Transparant & niet-knipperend", "Niet transparant & knipperend", "Niet-transparant & niet-knipperend"

OSD-grootte

Hier kan de grootte van de OSD-weergave worden ingesteld. Opties: 16x16, 32x32, 48x48, 64x64, auto.

Bij de optie auto wordt de grootte aan de ingestelde resolutie aangepast. De instelling van de OSD-grootte kan alleen op de eerste video-stream worden toegepast (main stream).

Klik op "Opslaan" om de instellingen over te nemen

12.3.5.3. Tekstoverlay

U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens. Om de tekst weer te geven, selecteert u het keuzevakje.

Met de muisknop kunt u het tekstvenster verschuiven.

Klik op "Opslaan" om de instellingen over te nemen

12.3.5.4. Privé-zone maskering

Met privé-zones kunt u bepaalde bereiken in de live-weergave afdekken om te voorkomen dat deze bereiken worden opgenomen of in live view kunnen worden bekeken. U kunt max. 8 rechthoekige privé-zones in het videobbeeld inrichten.

Ga als volgt te werk om een privé-zone in te richten. Activeer het vakje

"Privé-zone activeren". Stuur de camera met behulp van de PTZ-besturing of de ingestelde presets naar de gewenste positie. Om de privé-zone toe te voegen, kiest u de knop "Vlak". Nu kunt u met de muis een bereik in het camerabeeld markeren. Druk vervolgens op de knop "Toevoegen". Vervolgens kunt u nog 7 andere vlakken markeren en toevoegen. Met de knop "Alles wissen" kunnen alle ingerichte privé-zones worden gewist. Om een privé-zone te verwijderen, markeert u in de onderste tabel de betreffende privé-zone en drukt op de knop "Wissen".

Nadat u een privé-zone heeft toegevoegd, kunt u deze in de tabel een eigen naam geven. In de kolom "Activeren" kunt u privé-zones ook voor korte tijd deactiveren.

In de kolom "Act. Zoomverhouding" kunt u vastleggen vanaf welk zoomniveau de privé-zone verschijnt. Als bijvoorbeeld de waarde "3" is ingesteld, verschijnt de privé-zone pas als u het zoomniveau "3" heeft bereikt.

Klik op "Opslaan" om de instellingen over te nemen

12.3.6. Veiligheid

Menupunt	Beschrijving	Beschikbaar in modus
Gebruikers	Beheer van de gebruikers	Basisconfiguratie, Geavanceerde Configuratie
IP-adresfilter	Filteren van IP-adressen om de toegang tot de camera te sturen	Geavanceerde Configuratie

12.3.6.1. Gebruikers

Bij dit menupunt kunt u gebruikers toevoegen, bewerken of verwijderen.

Om een gebruiker toe te voegen resp. te bewerken, klikt u op "Toevoegen" resp. "Wijzigen".

Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd

Level

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie. U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.

Als bediener beschikt u over volgende Remote-functies: Live-weergave, PTZ-besturing, handmatige opname, afspelen, twee-weg audio, zoeken/werkstatus opvragen.

Als gebruiker beschikt u over volgende Remote-functies: Afspelen, zoeken/werkstatus opvragen.

Om meer functies toe te voegen, het gewenste keuzevakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.

Neem de instellingen over met "OK". Klik op "Annuleren", om de gegevens te verwerpen.

12.3.6.2. IP-adresfilter

IP-adresfilter activeren

Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.

IP-adresfiltertype

Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera geaccepteerd.

Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. Een IP-adres wordt in het formaat xxx.xxx.xxx.xxx ingevoerd.

12.3.7. Gebeurtenissen

Menupunt	Beschrijving	Beschikbaar in modus
Bew.-detectie	Instelling van de bewegingsdetectie	Geavanceerde Configuratie
Alarmingang	Instelling van de alarmingang	Geavanceerde Configuratie
Alarmuitgang	Instelling van de alarmuitgang	Geavanceerde Configuratie
E-mail	Instelling voor het verzenden van e-mails	Geavanceerde Configuratie
Snapshot	Instelling van de snapshotactie	Geavanceerde Configuratie

12.3.7.1. Bew.-detectie

Bereikinst.

Activeer bewegingsdetectie door het keuzevakje "Bewegingsdetectie activeren" te selecteren. Om een bereik te selecteren, klikt u op de knop "Vlak". Standaard is het gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op "Alles wissen". Markeer nu met de muis het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop "Tekenen stoppen".

Rechts: hoge gevoeligheid

Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op "Bewerken". Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week bewegingsgestuurd opnemen moet worden uitgevoerd.

Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de bewegingsdetectie voor alle weekdagen over te nemen, klikt u op het keuzevakje "Alles selecteren". Om de bewegingsdetectie naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

Bevestig de gekozen instellingen met "Opslaan".

Kopp.-methode

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

CMS-berichten: Stuur een bericht naar het CMS als uw camera als dit is ingesteld.

Opname activeren: Activeert de opname op de interne microSD-kaart.

Andere koppelingen

U kunt de alarmuitgang bij een alarmdetectie inschakelen.

Klik op "Alles selecteren" om de alarmuitgang te schakelen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.7.3. Alarmingang

Bij dit menupunt kunt u de alarmingangen van de camera configureren

Alarmingang nr.

Selecteer hier de alarmingang om deze te configureren.

Alarmnaam

Hier kunt u een naam voor de alarmingang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.

Alarmtype

Selecteer hier het alarmtype. U kunt kiezen tussen "NO" (Normally open) en "NC" (Normally closed).

Activeringstijd

Om een tijdschema voor een alarmingang op te slaan, klikt u op "Bewerken".

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week de alarmingang geactiveerd moet zijn.

Selecteer nu een weekdag voor de alarmingang. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren". Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

Reactie

Stel hier in welke actie bij een alarm moet worden uitgevoerd.

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

CMS-berichten: Stuur een bericht naar het CMS als uw camera als dit is ingesteld.

Opname activeren: Activeert de opname op de interne microSD-kaart.

Andere koppelingen

U kunt de alarmuitgang bij een alarmdetectie inschakelen.

Klik op "Alles selecteren" om de alarmuitgang te schakelen.

PTZ-reactie: Selecteer een presetpositie naar welke de camera bij alarm moet draaien

12.3.7.4. Alarmuitgang

U kunt hier de alarmuitgang configureren.

Alarmuitgang nr.

Selecteer hier de alarmuitgang om deze te configureren.

Alarmnaam

Hier kunt u een naam voor de alarmuitgang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.

Verblijftijd

Kies de duur voor het schakelen van de alarmuitgang.

Activeringstijd

Om een tijdschema voor de alarmuitgang op te slaan, klikt u op "Bewerken".

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en welke dagen van de week de alarmuitgang geactiveerd moet zijn.

Selecteer nu een weekdag voor de alarmuitgang. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren". Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

12.3.7.5. E-mail

Hier kunt de instellingen voor het verzenden van e-mail aanpassen.

Afzender

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Adres afzender

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

SSL activeren

Selecteer de SSL-functie, indien de SMTP-server deze vereist.

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldbijlagen in.

Beeldbijlage

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

Authenticatie

Als de gebruikte e-mailserver een authenticatie vereist, activeert u deze functie voor aanmelding op de server met een authenticatie.

Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2 / ontvanger3

Voer de naam van de ontvanger in.

Adres ontvanger1 / adres ontvanger2 / adres ontvanger3

Voer hier het e-mailadres van de beoogde ontvanger in.

Klik daarna op "Test" om een testmail te versturen.

Klik op "Opslaan" om de instellingen over te nemen

12.3.7.6. Snapshot

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots aanpassen om deze op de microSD-kaart op te slaan.

Tijdsverloop

Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurd snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Detectienummer

Stel het aantal beelden in dat bij een gebeurtenis moet worden opgeslagen.

12.3.8. Opslaan

Menupunt	Beschrijving	Beschikbaar in modus
Opnameschema	Een tijdschemagestuurde opname instellen	Geavanceerde Configuratie
Geheugenbeheer	SD-kaart beheren	Geavanceerde Configuratie

12.3.8.2. Opnameschema

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde opnames aanpassen om deze op de SD-kaart op te slaan.

Pre-record

Stel hier de duur voor de opname van de beeldgegevens vóór de gebeurtenis in.

Post-record

Stel hier de duur voor de opname van de beeldgegevens na de gebeurtenis in.

Opnameschema activeren

Activeer het schema om het gewenste tijdschema op te slaan.

Om het tijdschema op te slaan, klikt u op "Bewerken". Er verschijnt een nieuw venster.

Selecteer nu een weekdag voor de opnameconfiguratie. Om een bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het keuzevakje "Alles selecteren". Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op "Kopieren".

Kies onder opnametype de opnamemodus voor de gewenste periode. U kunt

kiezen tussen de volgende opnametypen:

Normaal: Continue opname

Bew.-detectie: Bewegingsgestuurde opname

Bew. | alarm: Door beweging of alarmingang gestuurde opname. Camera neemt ofwel bij bewegingsdetectie of bij het activeren van de alarmingang op.

Bew. & alarm: Door beweging en alarmingang gestuurde opname. Camera neemt ofwel alleen op als beweging en de alarmingang tegelijkertijd geactiveerd worden.

Let er op dat het bewegingsdetectiemasker en de alarmingang geconfigureerd moeten zijn.

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

Hier heeft u de mogelijkheid om de gebruikte microSD-kaart te formatteren en de eigenschappen weer te geven.

Percentage van beeld

Voer hier het percentage in dat door directe beelden moet worden toegewezen.

Percentage van opnames

Voer hier het percentage in dat aan opnames moet worden toegewezen.

U dient de SD-kaart voor het gebruikt eerst te formatteren!

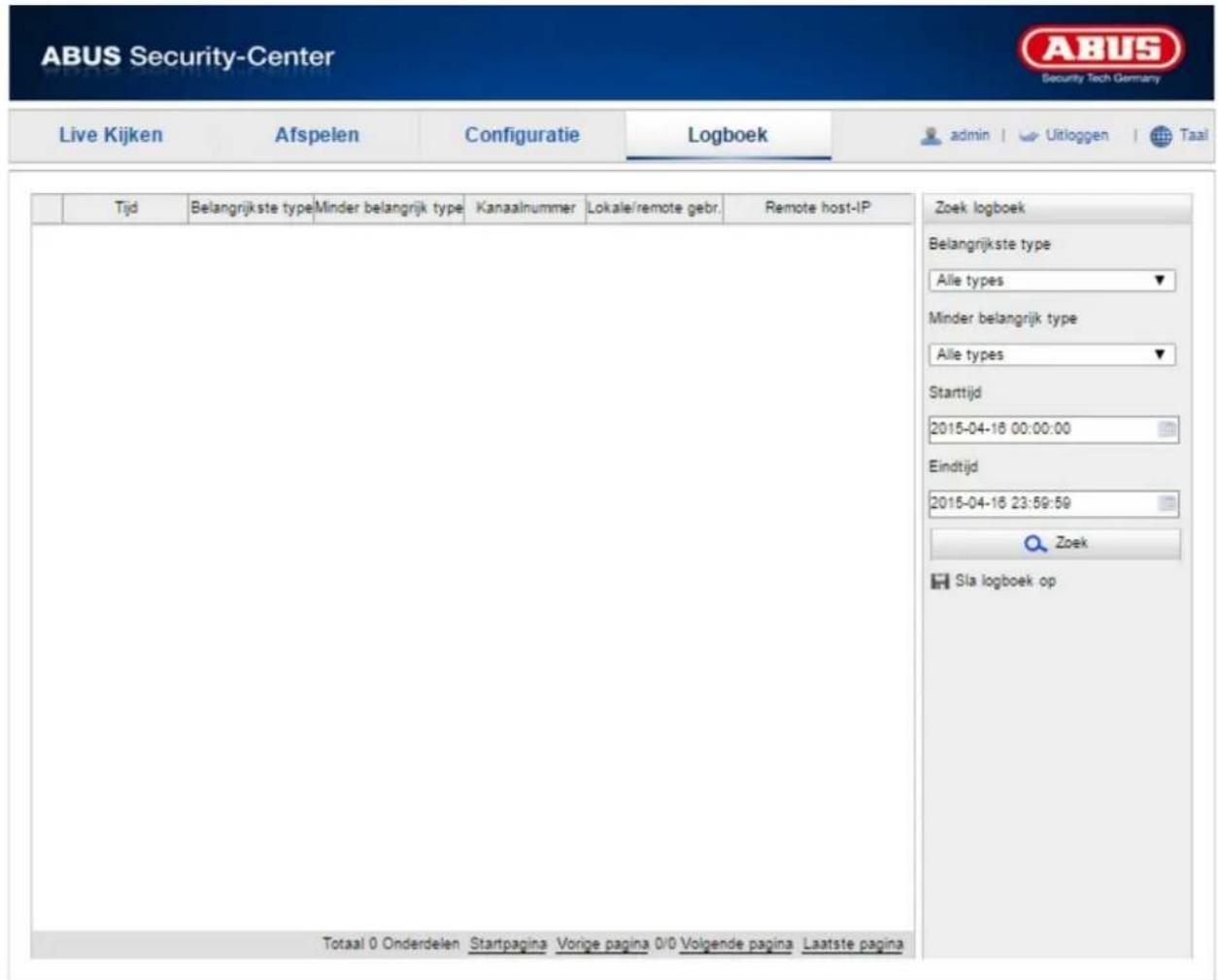

13. Protocol

Camera-parameters zoals alarm, uitzonderingen, bedrijf en informatie kunnen in protocolbestanden worden opgeslagen. De bestanden kunnen desgewenst worden geëxporteerd.

1. Klik op de menubalk op Protocol om het zoekvenster op te roepen.
2. Leg de zoekcriteria inclusief hoofdtype, subtype, starttijd en eindtijd vast.
3. Klik op Zoeken om naar protocolbestanden te zoeken. De bijbehorende protocolbestanden worden in het venster Protocol weergegeven.
4. Klik op Protocol opslaan om de protocolbestanden te exporteren en op de computer op te slaan.

14. Onderhoud en reiniging

14.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

- het apparaat zichtbare beschadigingen heeft,

- het apparaat niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.

14.2. Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt.

Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

15. Afvoer

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

1. Technische gegevens

Modelnummer	TVIP41660
Afmetingen (d x h)	120 x 84 mm
Alarmingang (NO/NC)	1
Alarmmelding	E-mail, opname op SD-kaart
Aansluitingen	1x RJ45, 1x audio-ingang, 1x audio-uitgang, 1x DC, 1x alarmingang, 1x alarmuitgang
Aantal parallelle streams	2
Audio-uitgang	2-draadsAudio-compressie: G.711 / G.726 / MP2L2 / G.722
Resolutiemodi	Main stream: 1280 x 960, 704 x 576, 640 x 480Sub-stream 704 x 576, 640 x 480, 352 x 288, 320 x 240
Bewegingsdetectie	Ja
Beeldopnemer	1/3" Progressive Scan CMOS
Beeldelementen (effectief)	1280 x 960 pixel
Beeldoverlay	Datum, cameranaam, privé-zones
Beelfrequentie	25 fps
Brandpuntsafstand	4,0 mm @ F2.0
Cameratype	Dag/nacht
Dynamisch bereik (WDR)	Digitale WDR
Electronic-shutter-regeling	1/3 - 1/100000 sec.
Tegenlichtcompensatie	BLC, DWDR
Gelijktijdige netwerktoegang	Ja
Horizontale beeldhoek	33-80°
Cameratype	Dag/nacht draai-/kantel-/zoomcamera
Max. resolutie @ beelfrequentie	1280 x 960 @ 25 fps
Max. bedrijfstemperatuur	50°C
Max. luchtvochtigheid	90%
Microfoon	Ja
Min. bedrijfstemperatuur	- 10°C
Minimale verlichting kleur	0.1lux @(F1.2, AGC aan)
Minimale verlichting Z/W	0 lux
Netwerkbandbreedte video	32 kBit/s - 8 MBit/s
Netwerkaansluiting LAN	RJ-45 ethernet 10/100 Base-T
Netwerkaansluiting WLAN	IEEE802.11b, 802.11g, 802.11n
Netwerkcamera protocollen	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
ONVIF	Profielen S
Privé-zones	Ja (8)
Ruisonderdrukking	DNR
Beschermingsklasse IP	54
Draai-/kantelbereik	0° - 355° / -20° - 90°
Voeding	12 V DC (+/-10 %)
Opslagmedium	microSD-kaart (tot 64 GB)
Taal handleiding	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Taal OSD	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Stroomverbruik	Max. 500 mA
Dag-/nachtomschakeling	Elektromagnetisch draaibaar IR-sperfilter (ICR)
Ondersteunde browsers	Mozilla Firefox, Safari, of Internet Explorer 6.x en hoger
Ondersteunde software	ABUS VMS Express, IPCam App (iOS/Android)
Codering	64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Videocompressie	H.264, MJPEG
Witbalans	AWB
Certificeringen	CE, RoHS, REACH

17. Opmerkingen over de GPL-licentie

Wij wijzen u er hier ook op dat de netwerkbewakingscamera's TVIP41660 onder meer Open Source Software bevatten die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

TVIP41660

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

Redaktionel note
