TVIP41660 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Abus
Modèle	TVIP41660
Résolution	Full HD (1920 x 1080 pixels)
Capteur	CMOS 1/2.7", 2 MP
Vision nocturne	Oui, LED infrarouge jusqu'à 30 mètres
Angle de vue	90° (horizontal)
Alimentation	PoE (Power over Ethernet) ou adaptateur 12 V DC (non inclus)
Connectivité	Ethernet RJ45 10/100
Stockage	Emplacement pour carte microSD (max. 128 Go) ou enregistrement sur NVR
Dimensions	Environ 70 x 70 x 180 mm
Poids	Environ 500 g
Indice de protection	IP66 (résistant aux intempéries)
Fonctions principales	Détection de mouvement, notification push, vision nocturne, audio bidirectionnel
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec ; éviter les solvants agressifs
Sécurité	Cryptage des données, accès par mot de passe administrateur, mise à jour du firmware
Pièces détachées et réparabilité	Adaptateur secteur, câble Ethernet, kit de montage ; réparation possible par un professionnel
Informations générales	Garantie 2 ans, compatible avec les systèmes de gestion vidéo (NVR)

FOIRE AUX QUESTIONS - TVIP41660 ABUS

Comment réinitialiser la caméra TVIP41660 aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (situé à l'arrière) enfoncé pendant 10 secondes à l'aide d'un trombone. La caméra redémarrera avec les paramètres par défaut.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge a une portée effective d'environ 30 mètres dans l'obscurité totale.

Puis-je utiliser la caméra sans câble Ethernet ?

Non, ce modèle nécessite une connexion Ethernet filaire pour l'alimentation (PoE) et les données. Le Wi-Fi n'est pas intégré.

Comment accéder à la caméra à distance ?

Téléchargez l'application ABUS IP Camera et scannez le code QR au dos de la caméra. Suivez les instructions pour configurer l'accès à distance.

Quel type de carte microSD est compatible ?

Les cartes microSDHC et microSDXC jusqu'à 128 Go sont prises en charge. Assurez-vous de formater la carte dans l'interface de la caméra avant utilisation.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon en microfibre doux et sec. Évitez tout produit chimique ou abrasif qui pourrait endommager le revêtement de la lentille.

La caméra est-elle étanche ?

Oui, l'indice de protection IP66 garantit une résistance à la pluie et à la poussière. Elle peut être installée en extérieur.

Comment mettre à jour le firmware ?

Connectez-vous à l'interface web de la caméra, allez dans 'Administration' > 'Mise à jour' et suivez les instructions. Téléchargez d'abord le firmware depuis le site ABUS.

Puis-je enregistrer en continu sur une carte SD ?

Oui, vous pouvez configurer l'enregistrement continu en boucle dans les paramètres. La carte SD doit être formatée et insérée avant.

Que faire si la caméra ne répond plus ?

Essayez de redémarrer la caméra en débranchant l'alimentation pendant 30 secondes. Si le problème persiste, effectuez une réinitialisation d'usine (voir question 1).

MODE D'EMPLOI TVIP41660 ABUS

12.3.1.3. Maintenance

Manuel d'utilisateur

Vous trouverez les questions les plus fréquemment posées (FAQ) et des remarques importantes sur ce produit ainsi que d'autres produits sur notre site Internet.

www.abus.com

Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Mise en garde selon le § 201 du code pénal allemand :

Toute personne enregistrant sur support audio les paroles d'autrui, prononcées de manière non publique et sans consentement préalable et faisant usage ou mettant cet enregistrement à la disposition de tiers, est passible d'une amende ou d'une peine d'emprisonnement !

Toute personne réalisant une écoute non autorisée et ne lui étant pas destinée, ou divulguant intégralement, ou partiellement, des paroles écoutées avec un appareil ou enregistrées sans consentement préalable, ayant été prononcées de manière non publique, encourt les mêmes peines que celles citées ci-dessus.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé, par exemple risque d'électrocution.
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisateur, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d’utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité. La garantie est alors considérée comme invalidée.

Chère cliente, cher client, les remarques relatives à la sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l'annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.
  • L'appareil a été conçu pour un fonctionnement en intérieur.

Évitez d'utiliser l'appareil dans les conditions ambiantes défavorables suivantes :

• Lieu humide ou humidité élevée de l'air
  • Froid ou chaleur extrême
  • Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs
  • Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : bloc d'alimentation 100-240 V CA, 50/60 Hz / 12 V CC, 1 A (compris dans la livraison)

N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.

1. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.

Pour cela, déconnectez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu toutes les consignes de sécurité et d'utilisation et veiller à leur respect !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et n'entortillez pas le câble secteur.
4. Pour déconnecter l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur.

5. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine en plastique du câble ne puisse pas fondre.

6. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

7. N'ouvrez jamais le boîtier ou le bloc d'alimentation.

8. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

9. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

10. Lorsqu'un appareil tombe en panne, déconnectez-le immédiatement du secteur et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Sommaire

1. Utilisation conforme aux prescriptions.... 155
2. Étendue de la livraison .... 155
3. Caractéristiques et fonctions.... 155
4. Description de la caméra.... 156
5. Description des raccordements.... 157
6. Montage / Installation 158

6.1. Montage de la caméra.... 158
6.2. Orientation de la caméra 158

1. Première mise en service....159
2. Premier accès à la caméra réseau.... 160

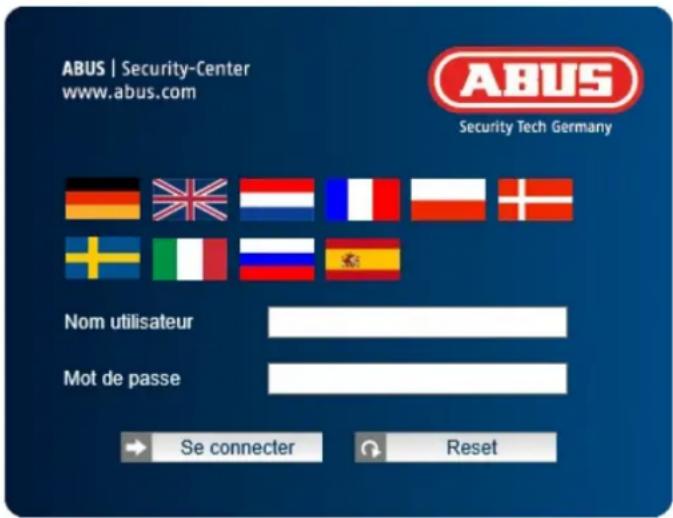

3. Saisie du mot de passe 161
4. Fonctions utilisateur.... 162

10.1. Barre de menu.... 162
10.2. Visualisation en temps réel.... 163
10.3. Commande audio/vidéo.... 163
10.4. Commande de la caméra 164

10.4.1. Commande PTZ 164
10.4.2. Preset 164

1. Lecture.... 165
2. avancée 166

12.1. Configuration locale.... 166
12.2. Configuration de base.... 168

12.3. Configuration avancée.... 169

12.3.1. Système.... 169

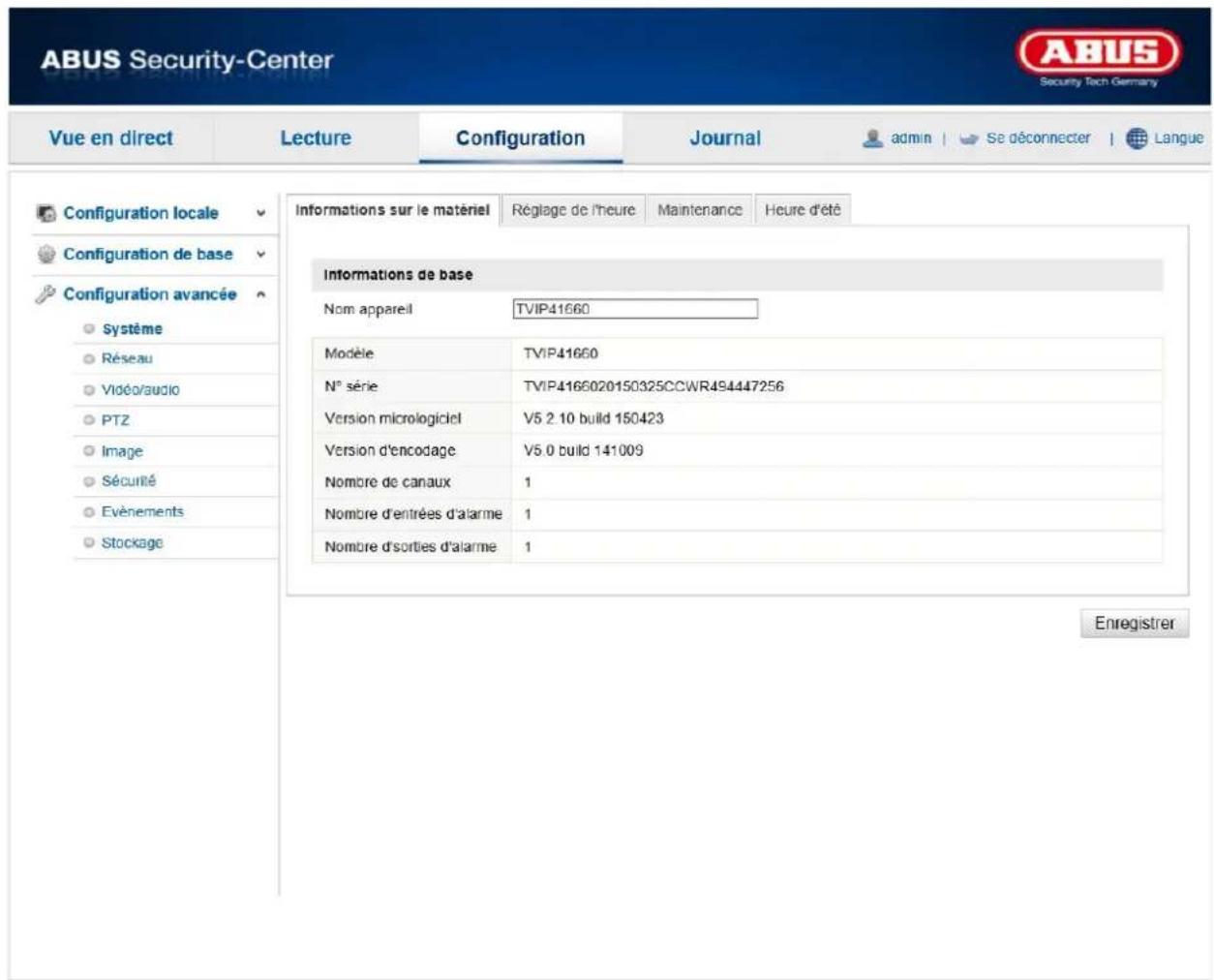

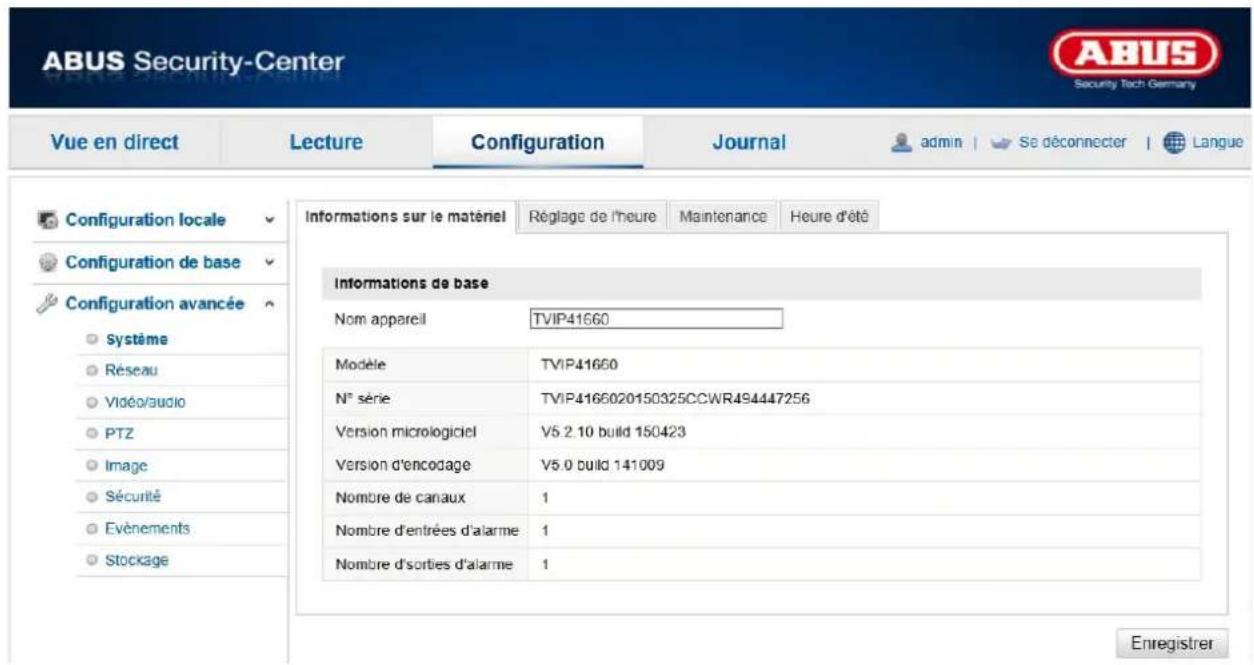

12.3.1.1. Informations sur l'appareil .... 170

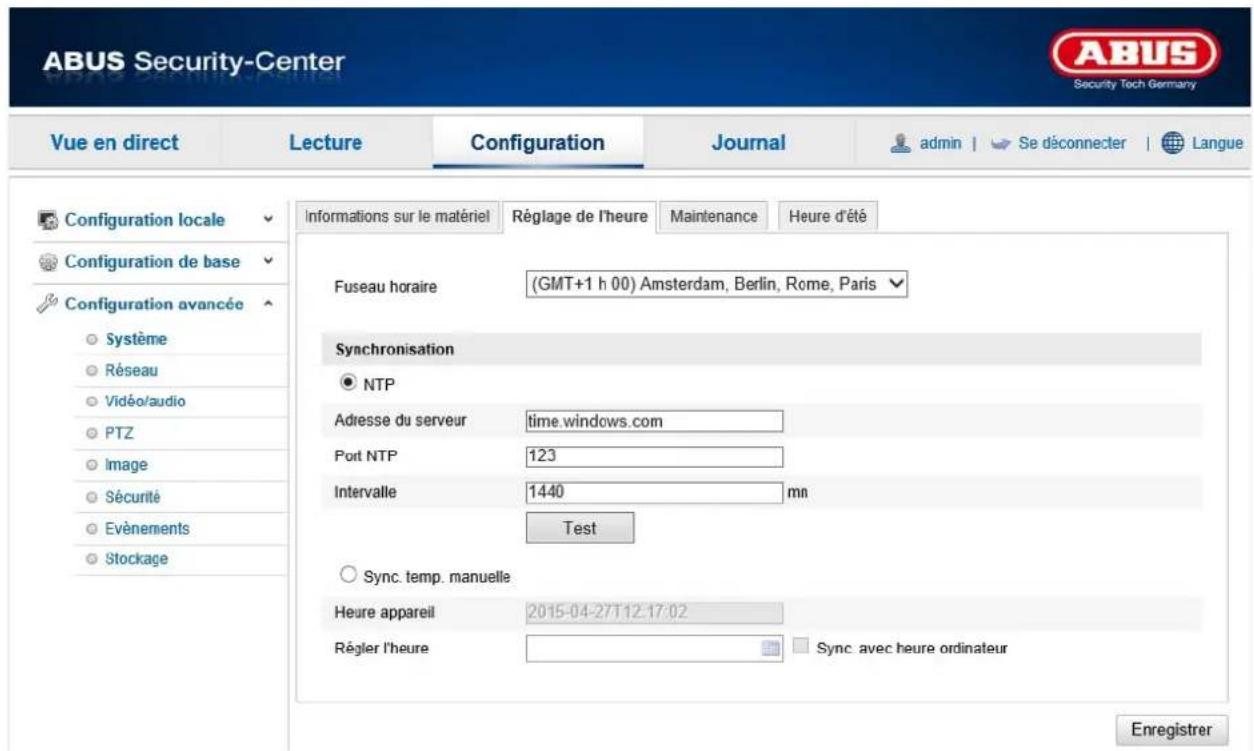

12.3.1.2. Réglages de l'heure.... 171

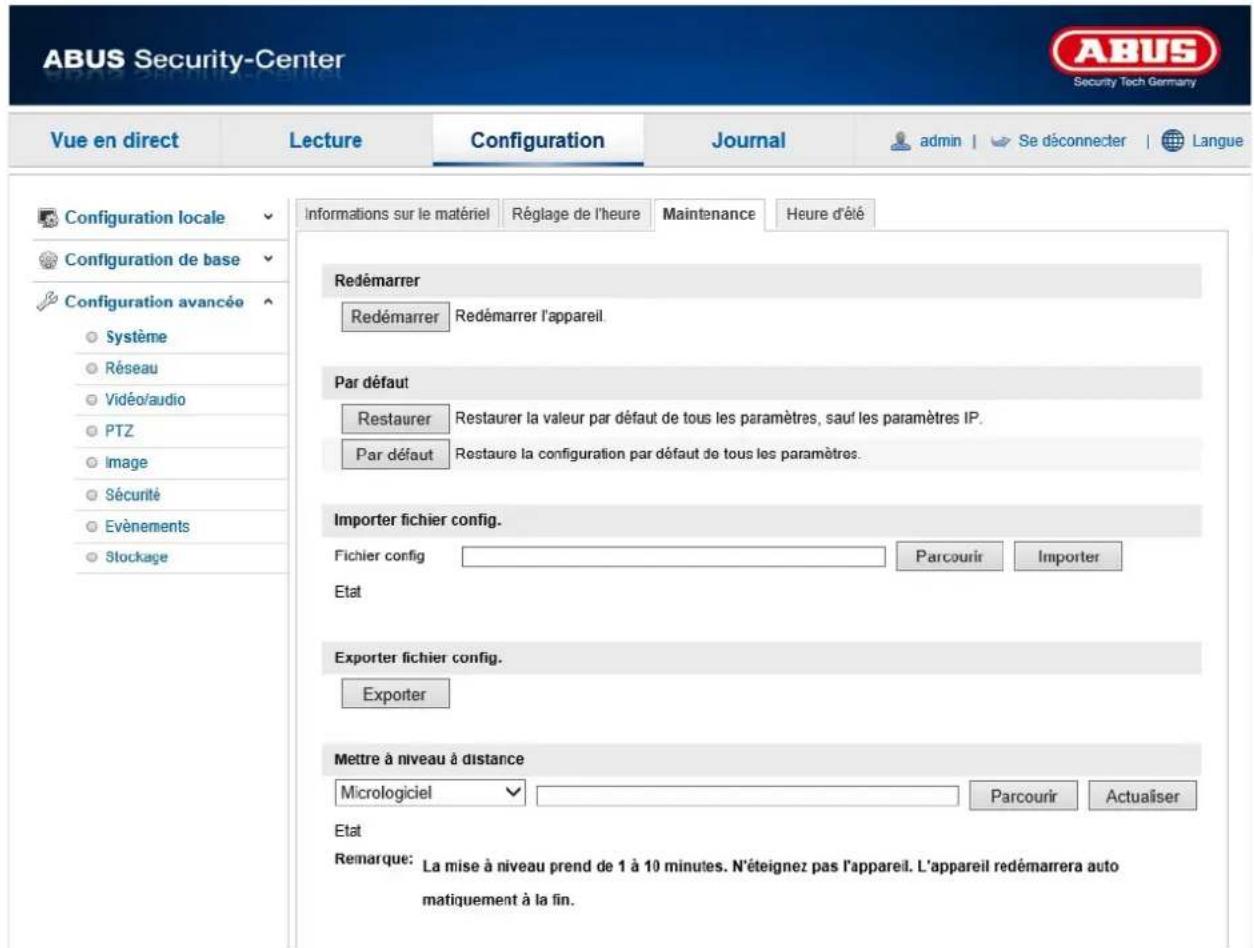

12.3.1.3. Maintenance 172
12.3.1.4. Heure d'été 173

12.3.2. Réseau 174

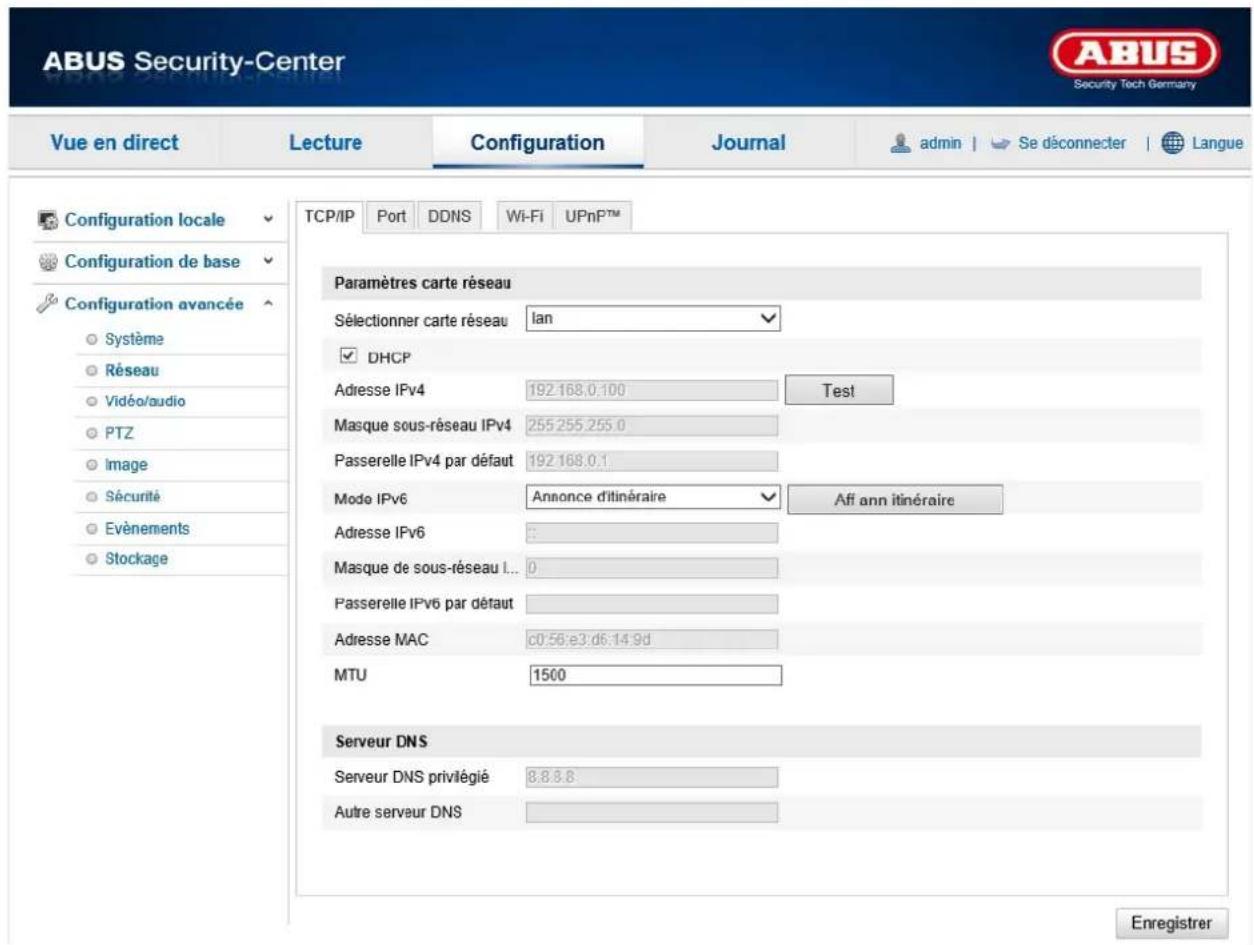

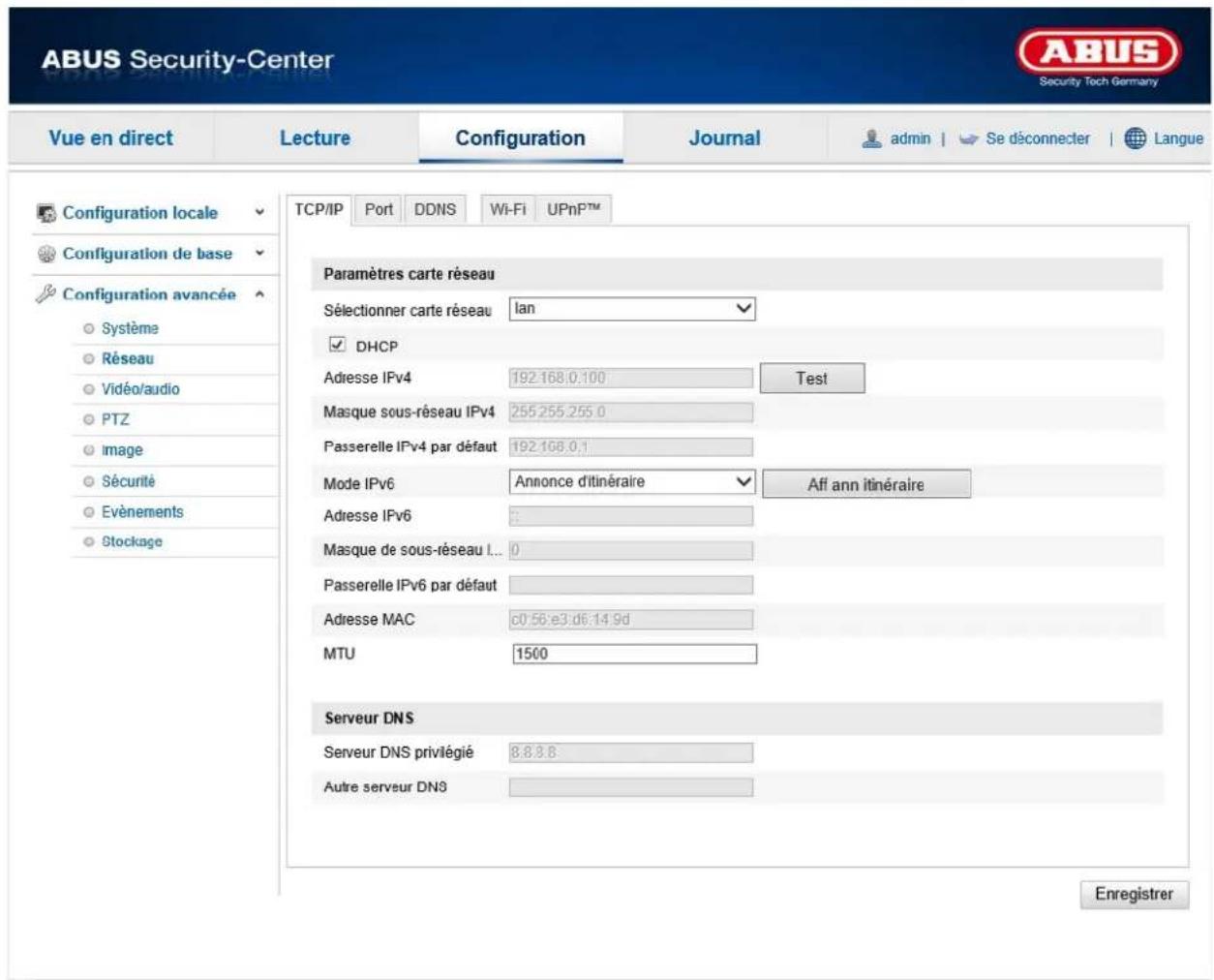

12.3.2.1. TCP/IP 175
12.3.2.2. Port 177

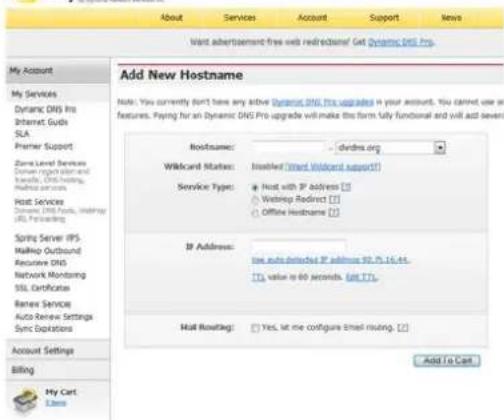

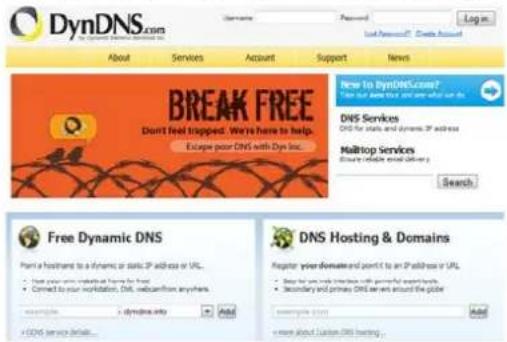

12.3.2.3. DDNS.... 178
12.3.2.5.Wi-Fi 181

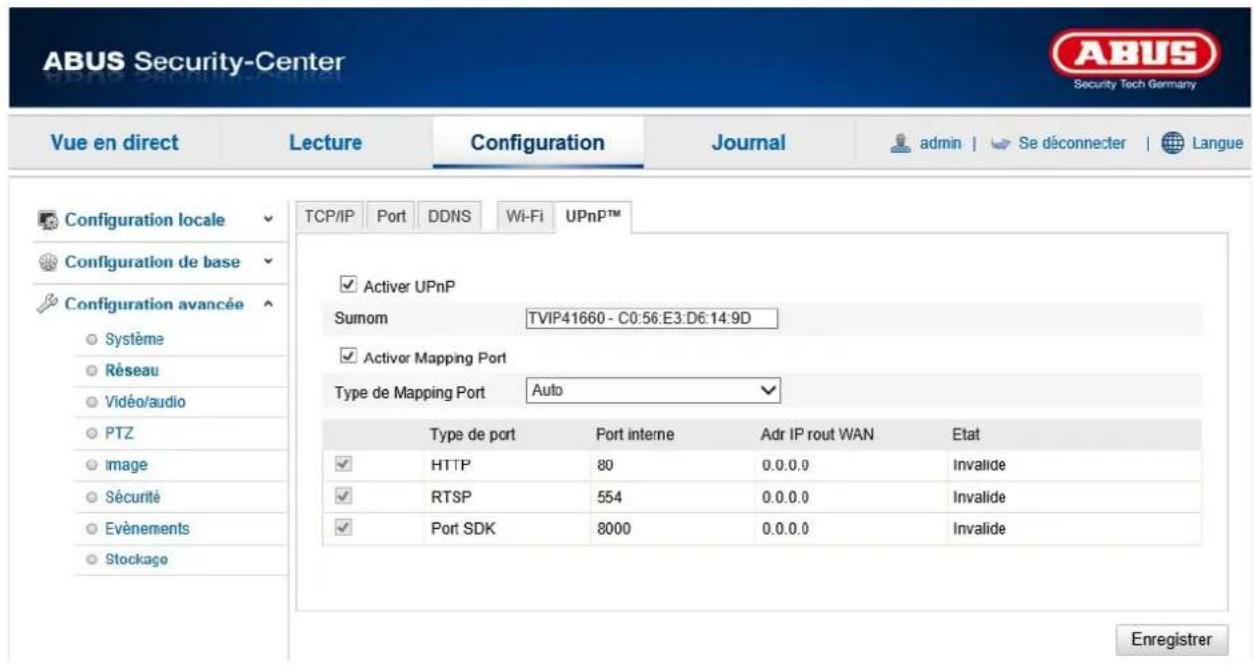

12.3.2.6. UPnP ^TM 183

12.3.3. Vidéo/audio.... 185

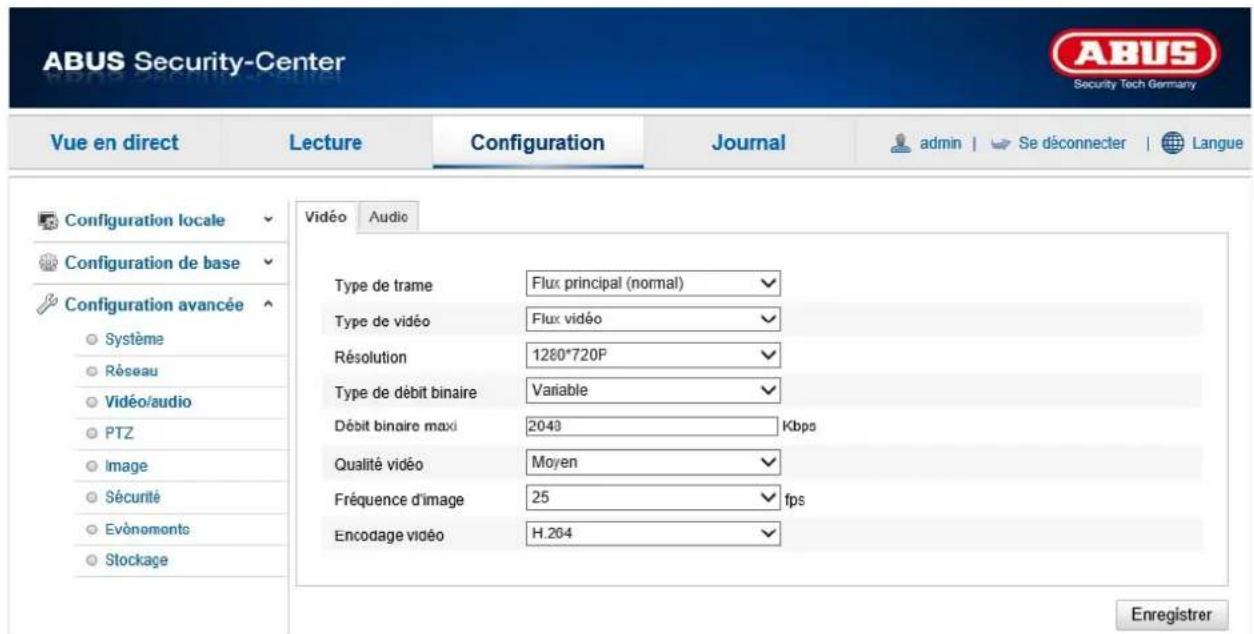

12.3.3.1. Vidéo.... 186
12.3.3.2. Audio' 187

12.3.4. PTZ 188

12.3.4.1. Bases.... 189
12.3.4.2. Position initiale.... 190
12.3.4.3. Tâches programmées.... 191
12.3.4.4. Effacer la configuration.... 193

12.3.5. Image.... 194

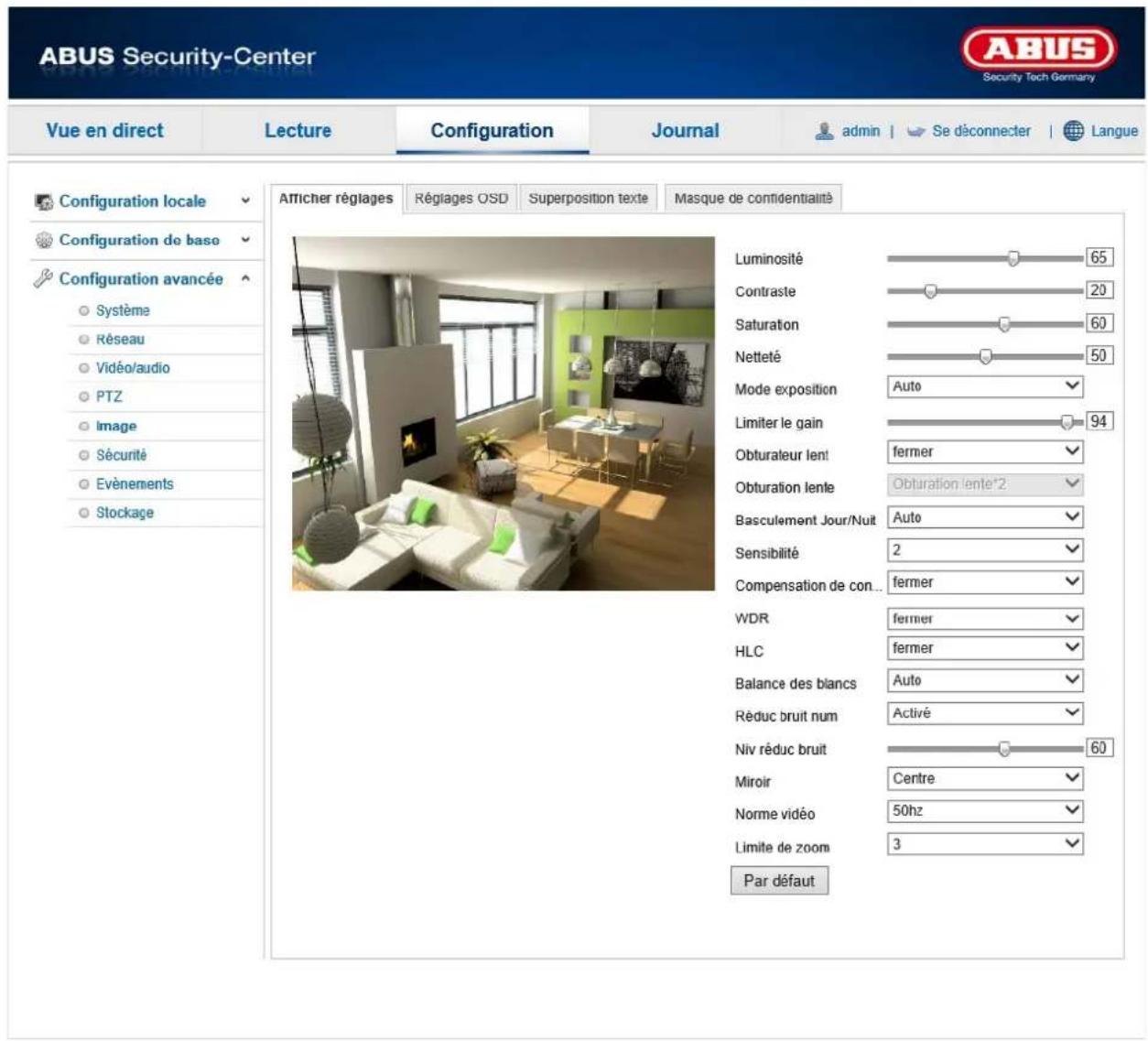

12.3.5.1. Réglages de l'affichage 195
12.3.5.2. Réglages d'affichage à l'écran.... 198

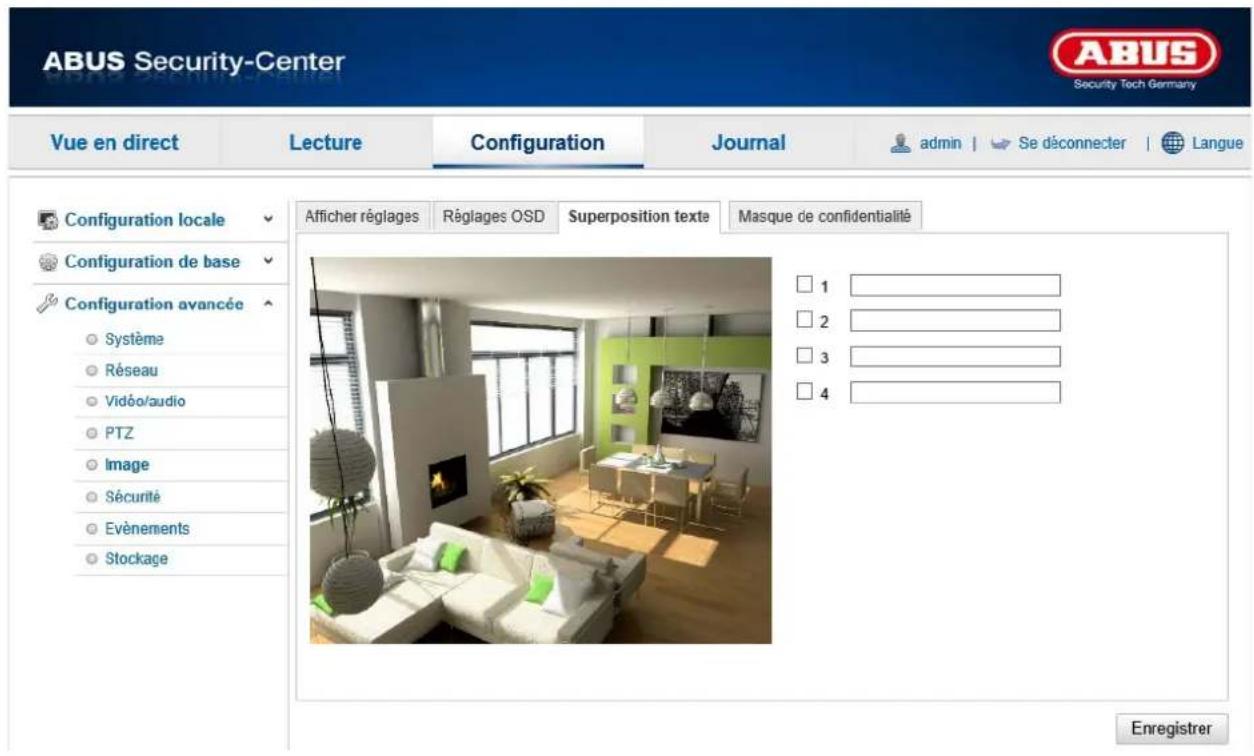

12.3.5.3. Superposition texte.... 199
12.3.5.4. Exclusion zones privées 200

12.3.6. Sécurité.... 201

12.3.6.1. Utilisateur.... 202

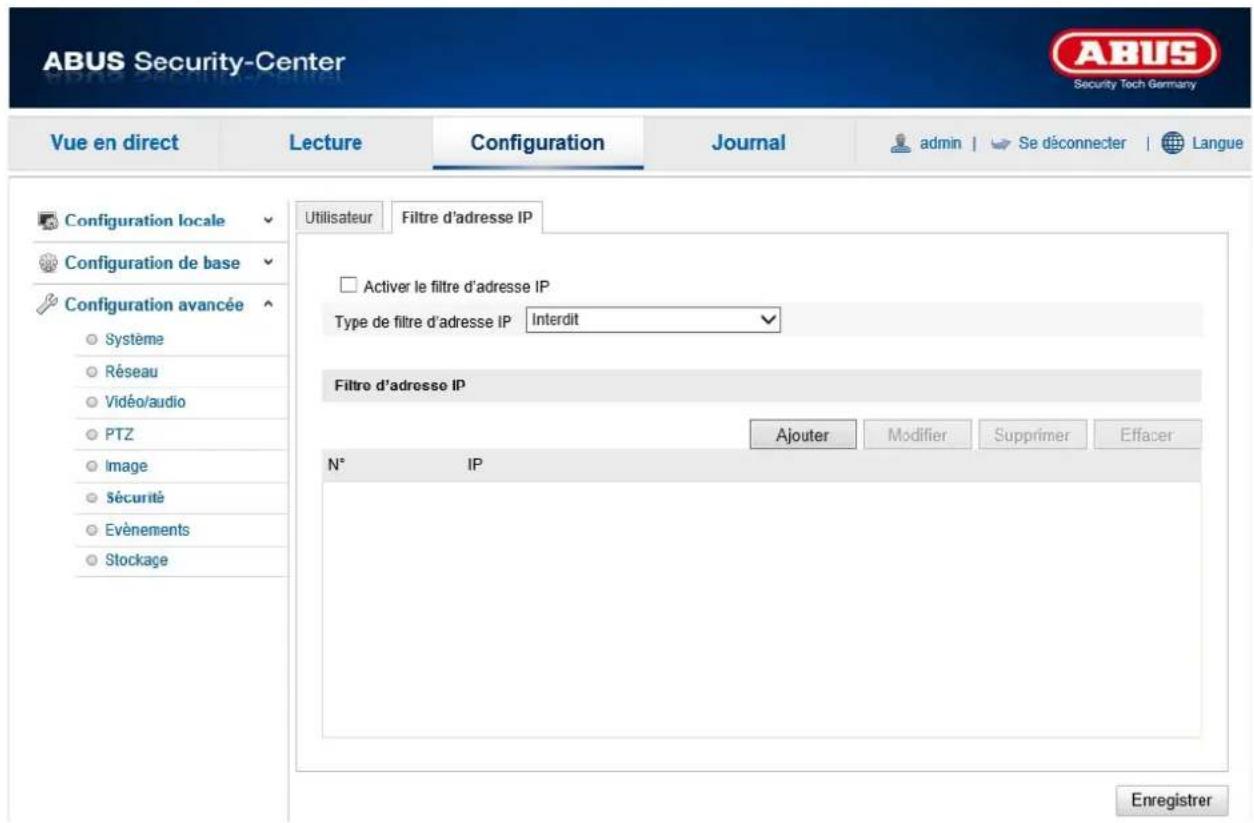

12.3.6.2. Filtre d'adresse IP 203

12.3.7. Événements.... 204

12.3.7.1. Détect. Mvt.... 205

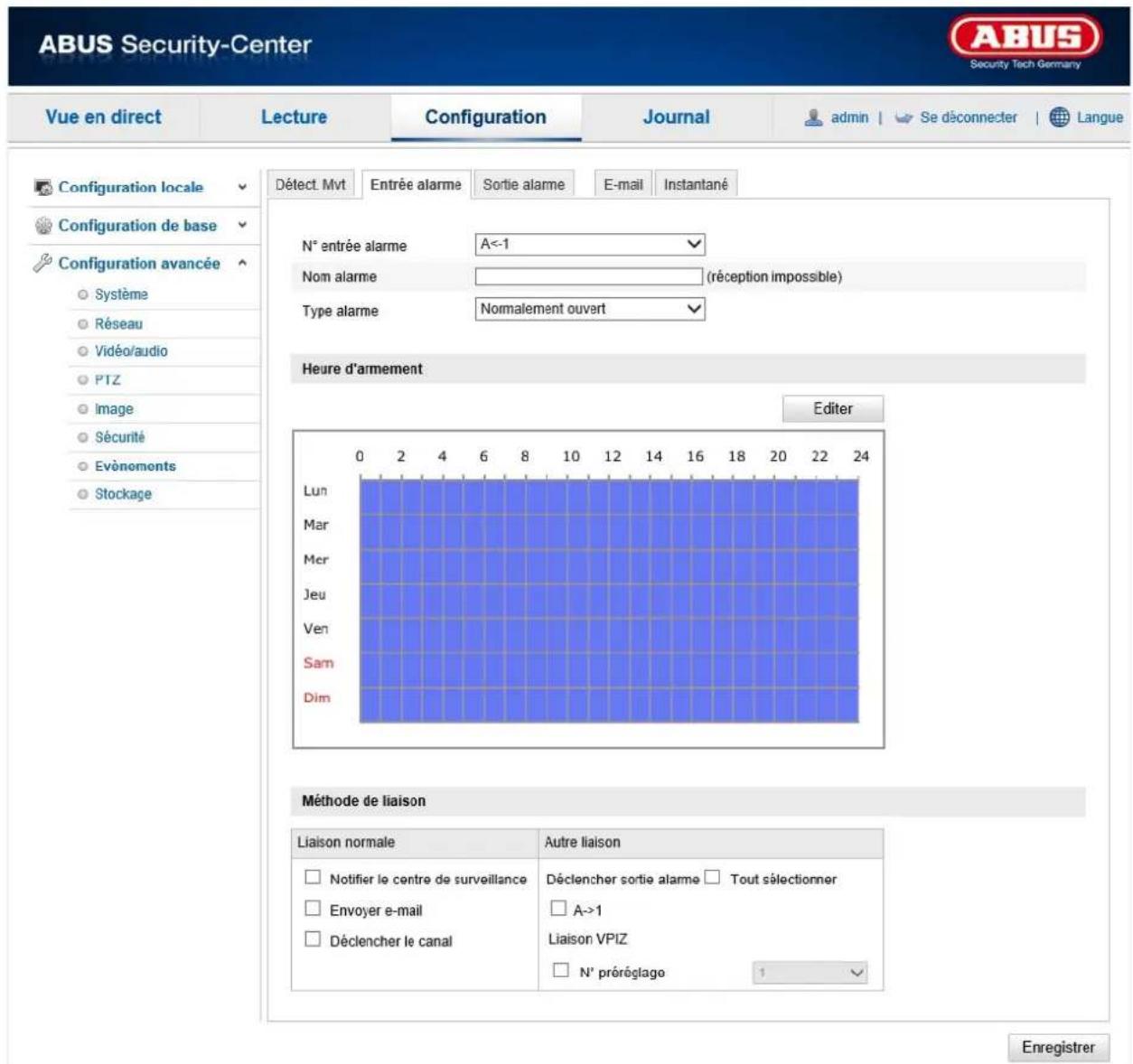

12.3.7.3. Entrée alarme 207
12.3.7.4. Sortie d'ala'me 209
12.3.7.5. E-mail.... 211

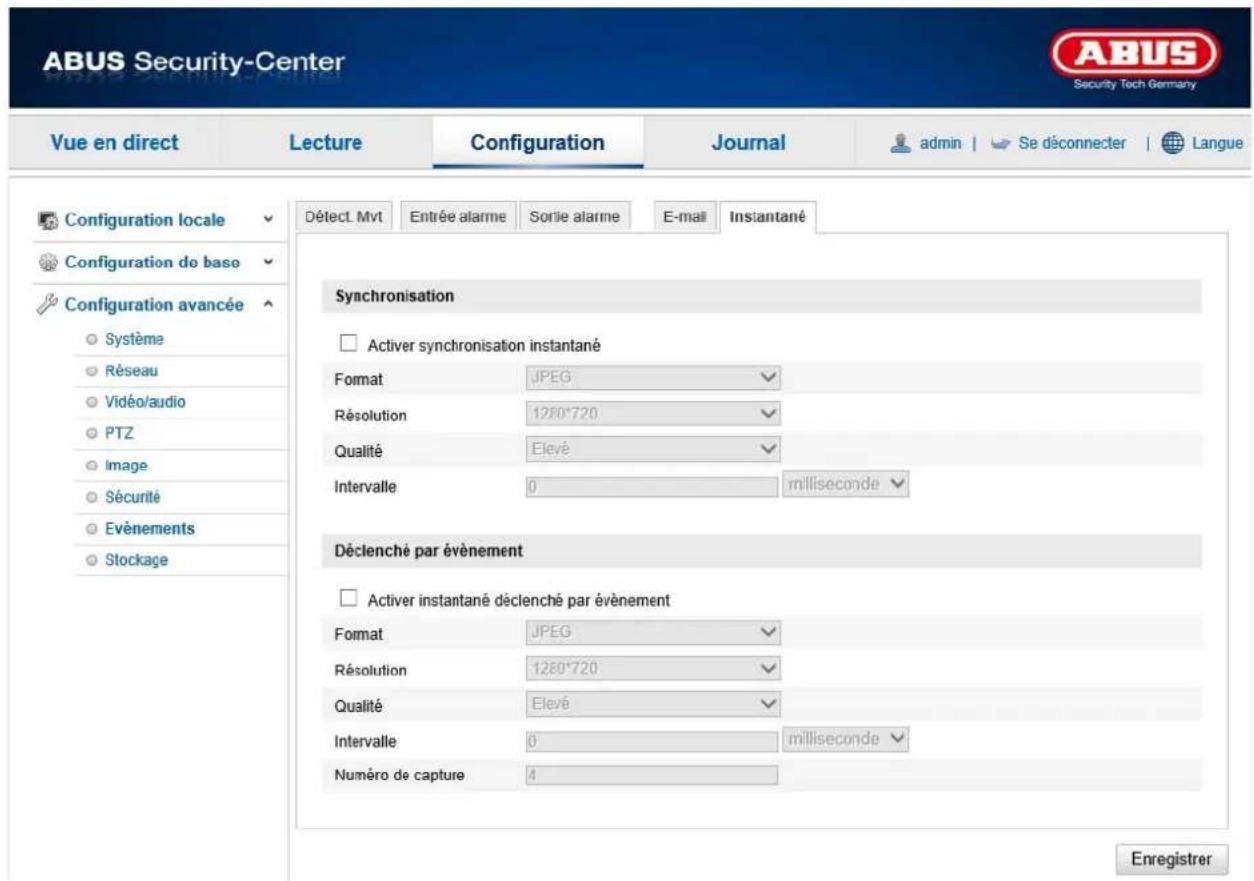

12.3.7.6. Instantané....213

12.3.8. Enregistrement 215

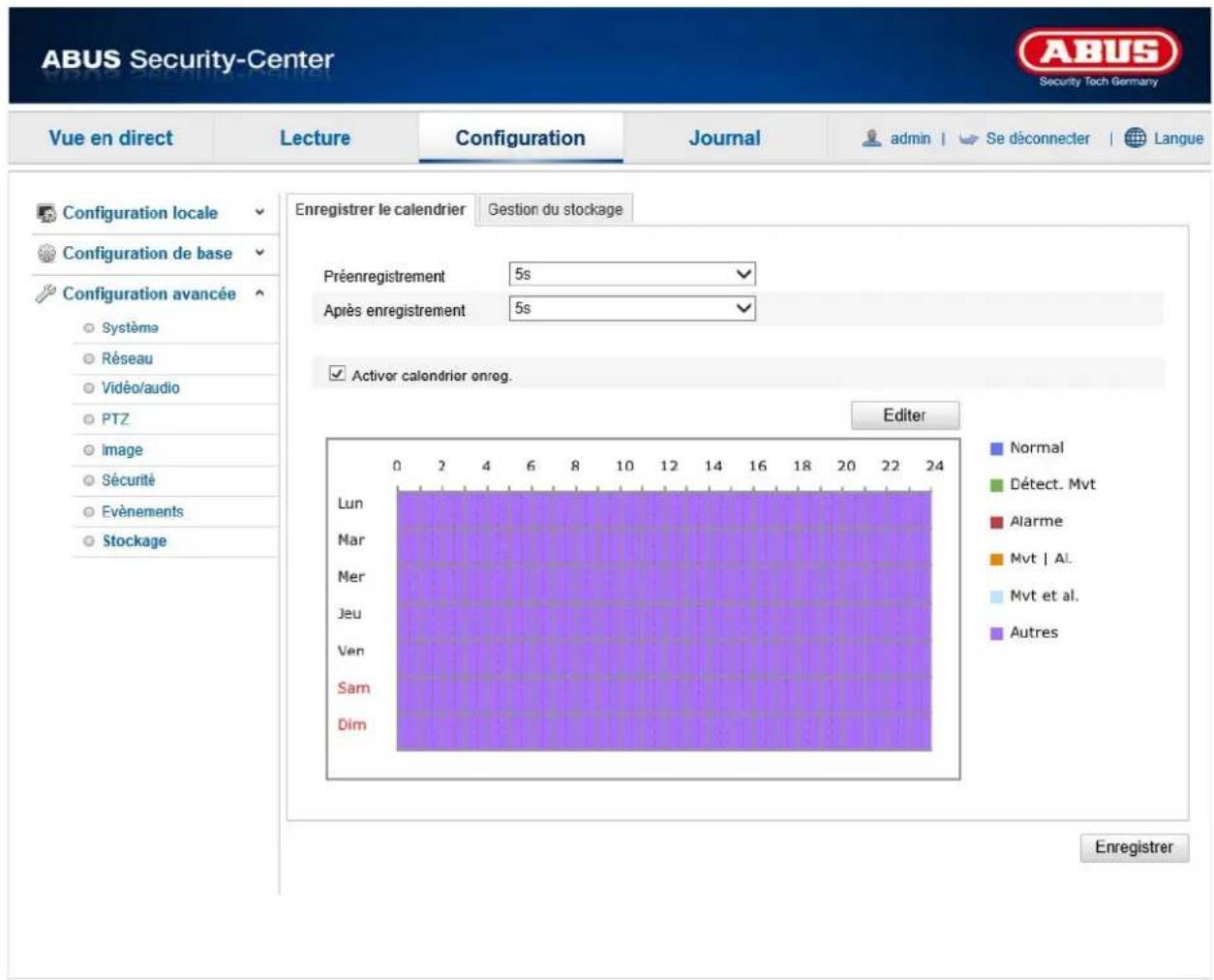

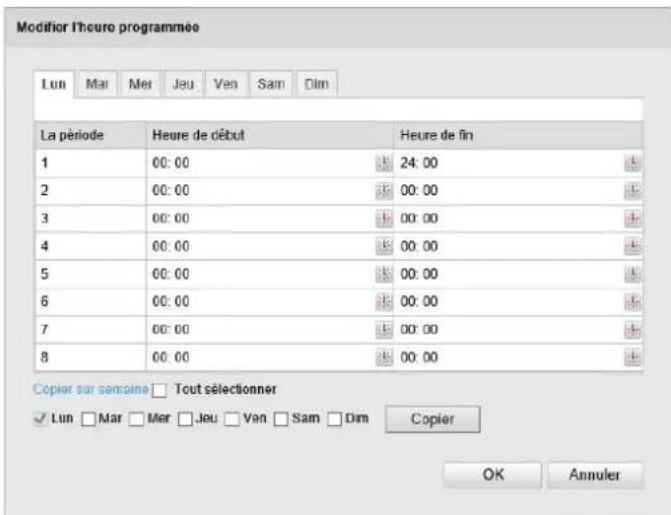

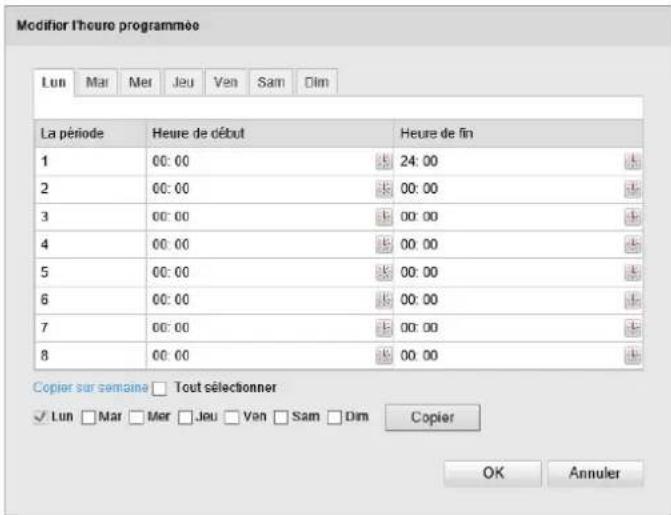

12.3.8.2. Enregistrer le calendrier 216

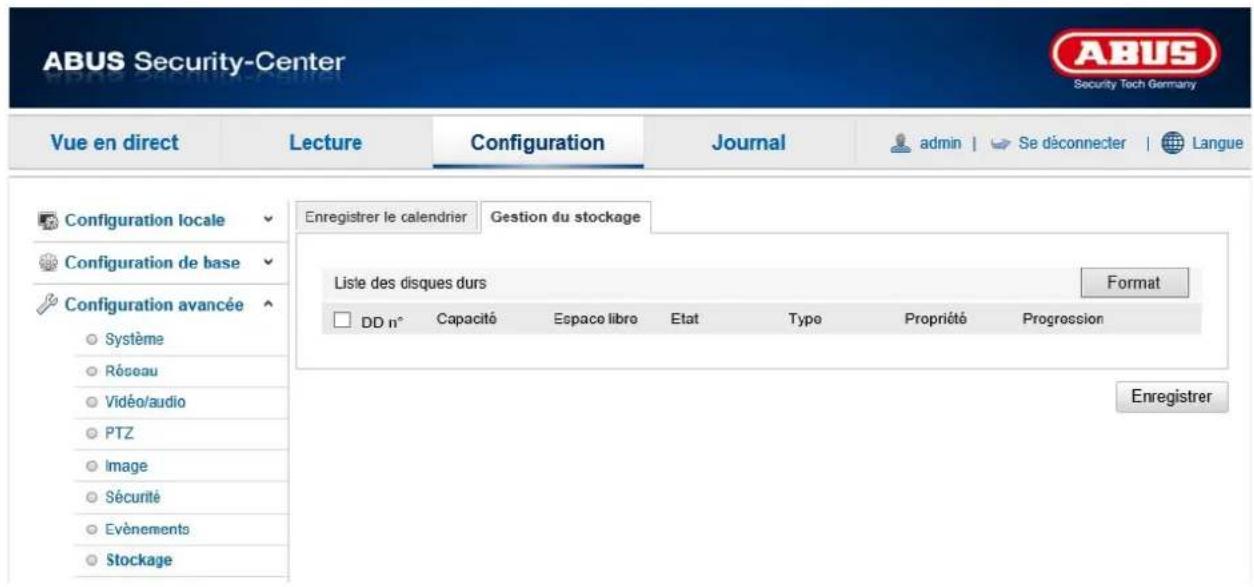

12.3.8.3. Gestion de mémoire 218

1. Protocole....219
2. Maintenance et nettoyage 220

14.1. Maintenance 220
14.2. Nettoyage 220

1. Élimination 220
2. Élimination 220
3. Caractéristiques techniques....221
4. Remarques concernant la licence GPL.... 222

1. Utilisation conforme aux prescriptions

Avec une résolution élevée et fidèle aux détails de 1 280 x 720 pixels, la caméra dôme pan tilt d'intérieur TVIP41660 WLAN HD 720p Orientation/Inclinaison/Zoom enregistre 25 images par seconde. La caméra PTZ (PTZ décrit les fonctions Pan, Tilt et Zoom, c'est-à-dire orientation, inclinaison et zoom) dispose d'un zoom optique 3 fois et d'un zoom numérique 16 fois. Ce qui permet d'observer de très près des parties d'image éloignées, permettant ainsi une reconnaissance exacte des personnes.

Grâce au système PoE (Power over Ethernet), il est possible d'alimenter la caméra en courant via le câble réseau pour éviter tout travail supplémentaire de passage de câble.

La touche WPS sert à l'établissement aisé de la connexion WLAN. En outre, une sortie d'alarme permet de commander de manière simple un signal d'alarme externe, comme une sirène par exemple.

2. Étendue de la livraison

Caméra dôme d'intérieur pan tilt zoom WLAN HD 720p

Support de fixation au plafond

CD

Guide de démarrage rapide

Matériel de fixation

3. Caractéristiques et fonctions

• Haute résolution fidèle aux détails (1280 x 720 pixels pour 25 images/seconde)
- Zoom optique 3 fois et zoom numérique 16 fois pour des images détaillées
- Accès Internet et mobile aux images en temps réel ainsi que Orientation, Inclinaison et Zoom via l'appli IPCam et navigateur
- Fente pour Cartes microSD intégrée pour le stockage interne de données comme solution de sauvegarde
- Avec fonction WDR de compensation de contre-jour – idéal pour les zones d'entrée
• Détecteurs de mouvement intégrés
- Avec sortie d'alarme pour la commande d'un signal d'alarme externe (p. ex. sirène, lumière)
- Touche WPS pour l'établissement aisé de la connexion WLAN
- Compatible PoE (Power over Ethernet)

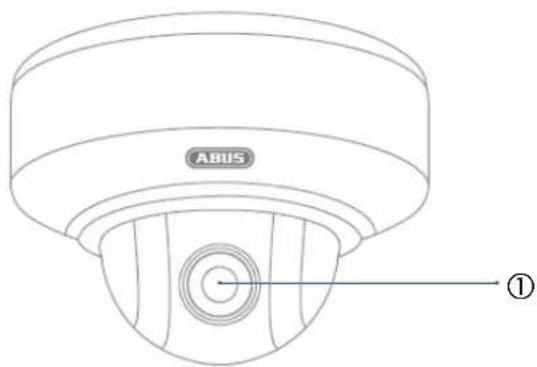

4. Description de la caméra

N°	Description
1	Objectif
2	Microphone
3	Touche WPS et logement de carte microSD

5. Description des raccordements

①

②

③

N°	Description
1	Alimentation électrique 12 V CC(Connecteur coaxial 5,5 x 2,1 mm)
2	Connexion réseau (RJ45)La connexion réseau comporte un clapet pouvant être utilisé au besoin. Ce clapet offre une protection supplémentaire pour le connecteur. Lorsque le clapet est utilisé, il est nécessaire de ne brancher le câble réseau dans la prise réseau qu'après l'avoir fait passer par le clapet (sertissage). Les raccords (dont le connecteur d'alimentation) peuvent également être protégés à l'aide de ruban isolant.
3	Câble adaptateurJaune/Rouge Entrée alarmeJaune/Vert Sortie d'alarmeJaune/Noir MasseBlanc Entrée audioRose Sortie audioNoir Masse audioPour les différentes possibilités de raccordement, utilisez les fils suivants :Raccordement entrée alarme : Entrée alarme & masseRaccordement sortie d'alarme : Sortie d'alarme & masseRaccordement entrée audio : Entrée audio & masse audioRaccordement sortie audio : Sortie audio & masse audio

6. Montage / Installation

6.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Utilisez le gabarit de perçage ou le support fourni pour percer les trous de fixation.

Pré-percez les trous et insérez les chevilles fournies.

Fixez le support pour plafond à l'aide des vis fournies.

Veillez à ce que la flèche et l'inscription « FRONT » sur le support de fixation au plafond pointent dans la direction souhaitée.

6.2. Orientation de la caméra

À présent, placez la caméra sur le support de fixation au plafond et encliquetez la caméra en la tournant dans le sens contraire des aiguilles d'une montre.

7. Première mise en service

La caméra réseau reconnaît automatiquement si une connexion directe doit être établie entre l'ordinateur et la caméra. L'utilisation d'un câble réseau croisé n'est pas nécessaire. Vous pouvez utiliser le câble patch fourni pour la connexion directe de première mise en service.

Connexion directe de la caméra réseau à un PC/ordinateur portable

1. Veillez à utiliser un câble réseau de type Cat5.
2. Connectez le câble à l'interface Ethernet du PC/de l'ordinateur portable et de la caméra réseau.
3. Branchez l'alimentation électrique de la caméra réseau.
4. Configurez l'interface réseau de votre PC/ordinateur portable sur l'adresse IP 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.
5. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

Connexion de la caméra réseau à un routeur/commutateur

1. Veillez à utiliser un câble réseau de type Cat5 pour la mise en réseau.
2. Connectez le PC/l'ordinateur portable au routeur/commutateur.
3. Connectez la caméra réseau au routeur/commutateur.
4. Branchez l'alimentation électrique de la caméra réseau.
5. Si votre réseau dispose d'un serveur de noms (DHCP), réglez l'interface réseau de votre PC/ordinateur portable sur « Affecter automatiquement adresse IP ».
6. Si vous n'avez pas de serveur de noms (DHCP), configurez l'interface réseau de votre PC/ordinateur portable sur 192.168.0.2 et la passerelle par défaut sur 192.168.0.1.
7. Poursuivez au point 8 pour achever la configuration initiale et établir la connexion à la caméra réseau.

8. Premier accès à la caméra réseau

Le premier accès à la caméra réseau s'effectue avec l'IP Installer ABUS.

Une fois que l'assistant a démarré, il détecte toutes les caméras réseau ABUS et tous les serveurs vidéo disponibles sur votre réseau.

Le programme se trouve sur le CD-ROM qui vous a été fourni. Installez le programme sur votre système PC et exécutez-le.

Si votre réseau dispose d'un serveur DHCP, l'attribution de l'adresse IP s'effectue automatiquement pour votre PC/ordinateur portable, il en est de même pour la caméra réseau.

Si vous ne disposez pas d'un serveur DHCP, la caméra réseau sélectionne automatiquement l'adresse IP suivante : 192.168.0.100.

Votre système PC doit se trouver dans le même sous-réseau IP afin qu'une communication puisse être établie avec la caméra réseau (adresse IP du PC : p. ex. 192.168.0.2).

La caméra réseau est réglée sur « DHCP » par défaut. Si vous n'utilisez pas de serveur DHCP au sein de votre réseau, nous vous recommandons, après le premier accès à la caméra réseau, de placer l'adresse IP manuellement sur une valeur fixe.

9. Saisie du mot de passe

Un mot de passe administrateur est attribué à la caméra réseau par défaut. Pour des raisons de sécurité, l'administrateur doit immédiatement définir un nouveau mot de passe. Après l'enregistrement de ce nouveau mot de passe administrateur, le nom d'utilisateur et le mot de passe seront demandés à chaque utilisation.

Le compte administrateur est défini par défaut comme suit : nom d'utilisateur « admin » et mot de passe « 12345 ». Lors de chaque accès à la caméra réseau, le navigateur affiche une fenêtre d'authentication et invite à entrer le nom d'utilisateur et le mot de passe. Si vous n'avez plus accès à vos réglages individuels pour le compte administrateur, veuillez vous adresser à notre assistance technique.

Veuillez procéder de la façon suivante pour entrer le nom d'utilisateur et le mot de passe :

Ouvrez l'Internet Explorer et entrez l'adresse IP de la caméra (p. ex.: « http://192.168.0.100 »).

Une fenêtre d'authentication apparaît :

-> La connexion à la caméra réseau est alors établie et le système visualise un flux vidéo.

10. Fonctions utilisateur

Ouvrez la page de démarrage de la caméra réseau. L'interface est composée de la façon suivante :

10.1. Barre de menu

En cliquant sur l'onglet correspondant, sélectionnez « Affichage en temps réel », « Lecture », « Configuration » ou « Protocole ».

Bouton Description
admin	Affichage de l'utilisateur connecté
Se déconnecter	Déconnexion de l'utilisateur
Langue	Sélection de la langue souhaitée

10.2. Visualisation en temps réel

Vous pouvez passer à l'affichage plein écran en double-cliquant.

Bouton Description
	Activer la vue 4:3
	Activer la vue 16:9
	Afficher la taille d'origine
	Adapter automatiquement la vue au navigateur
Sub-Stream Main Stream	Sélectionner le type de streaming pour l'affichage en temps réel

10.3. Commande audio/vidéo

Bouton	Description
	Désactiver l'affichage en temps réel
	Activer l'affichage en temps réel
	Activer/désactiver le son, adapter le volume
	Allumer/éteindre le microphone. Lorsque le microphone est allumé, une communication entre le PC et la caméra est possible. (Sortie audio sur la caméra)
	Image instantanée (enregistrement momentané)
	Démarrer/arrêter l'enregistrement manuel
[xcYT]	Allumer/éteindre le zoom numérique
	Démarrer / arrêter zoom 3D

10.4. Commande de la caméra

10.4.1. Commande PTZ

Cliquez sur le champ dans l'affichage en temps réel pour afficher la commande PTZ.

Bouton Description
	Touches fléchées :Commande des mouvements d'inclinaison et d'orientation
	Zoomer/dézoomerAppuyez sur la touche pour augmenter le zoom et sur la touche pour réduire le zoom.
	Réglage de la vitesse PTZ
	Appeler la position initiale (non disponible)

10.4.2. Preset

Sélectionnez l'onglet Preset pour appeler, régler ou supprimer jusqu'à 16 positions préréglées. Utilisez les boutons de commande PTZ pour sélectionner la position souhaitée.

Cliquez sur le bouton pour créer le préréglage.

Bouton Description
	Sélection de la position de préréglage souhaitée. La position sélectionnée apparaît sur fond bleu.
	Appeler la position
	Créer la position
	Supprimer la position

11. Lecture

Dans l'onglet « Lecture », vous pouvez lire les données enregistrées de la carte microSD.

Sélectionnez dans le calendrier le jour souhaité et cliquez sur « Rechercher ».

Les enregistrements du jour sélectionné sont affichés dans la barre de temps. Le marquage couleur indique l'évènement de l'enregistrement.

Sous l'heure de lecture, vous pouvez régler l'heure de l'enregistrement souhaité.

12. avancée

12.1. Configuration locale

Le menu « Configuration locale » vous permet de procéder aux réglages pour les chemins d'accès aux fichiers d'enregistrement et les instantanés.

Configuration du fichier d'enregistrement

Vous pouvez ici définir la taille du fichier pour les enregistrements, le chemin d'enregistrement et le chemin pour les fichiers téléchargés. Cliquez sur « Enregistrer » pour appliquer les modifications.

Enregistrer les fichiers dans

Vous pouvez déterminer ici le chemin d'accès au fichier qui doit être utilisé pour les enregistrements manuels.

Le chemin C:\\\Web\RecordFiles est utilisé par défaut.

Enregistrer fichier téléchargés dans

Vous pouvez déterminer ici le chemin d'accès au fichier pour les vidéos téléchargées.

Le chemin suivant est proposé par défaut : C:\\<Nom de

l'ordinateur>\Web\DownloadFiles

Paramètres images et clips

Vous pouvez ici enregistrer les chemins pour les instantanés pris pendant la lecture et les vidéos découpées.

Enreg. instantanés d'affichage

Sélectionnez le chemin d'accès au fichier pour les instantanés provenant de l'affichage en temps réel. Le chemin suivant est proposé par défaut : C:\\\Web\CaptureFiles

Enregistrer l'instantané lors de la lecture

Vous pouvez enregistrer ici le chemin sous lequel les instantanés provenant de la lecture doivent être enregistrés. Le chemin suivant est proposé par défaut : C:\\\Web\PlaybackPics

Enregistrer les clips dans

Vous pouvez enregistrer ici le chemin sous lequel les vidéos doivent être enregistrées. Le chemin suivant est proposé par défaut : C:\\\Web\PlaybackFiles

12.2. Configuration de base

Vous trouverez tous les réglages de la « Configuration de base » au menu « Configuration avancée ». Veuillez à ce propos tenir compte de la colonne « Disponible en » dans les descriptions de la « Configuration avancée ».

12.3. Configuration avancée

12.3.1. Système

Menu	Description	Disponible en mode
Informations sur l'appareil	Affichage des informations de l'appareil	Configuration de base, configuration avancée
Réglages de l'heure	Configuration de l'indication de l'heure	Configuration de base, configuration avancée
Maintenance	Configuration de la maintenance du système	Configuration de base, configuration avancée
Heure d'été	Configuration du passage automatique à l'heure d'été	Configuration avancée

12.3.1.1. Informations sur l'appareil

Informations de base

Nom appareil :

Vous pouvez ici attribuer un nom d'appareil à la caméra. Cliquez sur « Enregistrer » pour le mémoriser.

Modèle :

Affichage du numéro du modèle

Numéro de série :

Affichage du numéro de série

Version firmware :

Affichage de la version du firmware

Version cod. :

Affichage de la version de codage

Nombre de canaux :

Affichage du nombre de canaux

Nombre d'entrées d'alarme :

Affichage des entrées d'alarme

Nombre de sorties d'alarme :

Affichage des sorties d'alarme

12.3.1.2. Réglages de l'heure

Fuseau horaire

Sélection du fuseau horaire (GMT)

Synch. heure

NTP

À l'aide du Network Time Protocol (NTP), il est possible de synchroniser l'heure de la caméra avec un serveur de temps.

Activez NTP pour utiliser la fonction.

Adresse du serveur

Adresse IP du serveur NTP.

Port NTP

Numéro de port réseau du service NTP (par défaut : port 123)

Intervalle

L'intervalle en minutes pour la synchronisation de l'heure est indiqué ici.

Cliquez sur « Test » pour démarrer un test de fonctionnement.

Sync. temp. manuelle

Heure de l'appareil

Affichage de l'heure de l'appareil

Réglage de l'heure

Affichage de l'heure actuelle à l'aide du réglage du fuseau horaire.

Cliquez sur « Synchronisation avec heure de l'ordinateur » pour reprendre l'heure de l'appareil.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.1.3. Maintenance

Redémarrage

Cliquez sur « Redémarrage » pour redémarrer l'appareil.

Par défaut

Restaurer

Cliquez sur « Restaurer » pour restaurer les réglages par défaut de tous les paramètres, sauf des paramètres IP.

Par défaut

Sélectionnez ce point pour restaurer les réglages par défaut de tous les paramètres.

Importer fichier config.

Fichier de config.

Sélectionnez ici le chemin d'accès au fichier pour importer un fichier de configuration.

État

Affichage de l'état de l'importation

Exporter fichier de configuration

Cliquez sur Exporter pour exporter un fichier de configuration.

Mettre à niveau à distance

Micrologiciel

Sélectionnez le chemin pour actualiser le micrologiciel de la caméra.

État

Affichage de l'état de la mise à niveau.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.1.4. Heure d'été

Heure d'été

Activer DST

Sélectionnez « DST » pour adapter automatiquement l'heure du système à l'heure d'été.

Heure de début

Déterminez le moment du passage à l'heure d'été.

Heure de fin

Déterminez le moment du passage à l'heure d'hiver.

Décalage de l'heure d'été

Réglez ici le décalage horaire en minutes.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.2. Réseau

Menu	Description	Disponible en mode
TCP/IP	Réglages des données TCP/IP	Configuration de base, configuration avancée
Port	Réglages des ports utilisés	Configuration de base, configuration avancée
DDNS	Réglages des données DDNS	Configuration avancée
Wi-Fi	Réglages des données d'accès WLAN Configuration avancée
UPnPTM	Réglages des données UPnP Configuration avancée

12.3.2.1. TCP/IP

Vous devez configurer correctement les réglages TCP/IP pour pouvoir utiliser la caméra via un réseau.

Sélectionner carte réseau :

Sélectionnez l'interface réseau à configurer. La caméra peut être connectée au réseau par LAN ou WLAN.

DHCP

Si un serveur DHCP est disponible, cliquez sur DHCP pour reprendre automatiquement une adresse IP et d'autres réglages réseau. Les données sont reprises automatiquement du serveur et ne peuvent pas être modifiées manuellement.

Si aucun serveur DHCP n'est disponible, remplissez les données suivantes manuellement.

Adresse IPv4

Réglage de l'adresse IP pour la caméra

Masque de sous-réseau IPv4

Réglage manuel du masque de sous-réseau pour la caméra

Passerelle IPv4 par défaut

Réglage du routeur par défaut pour la caméra

Mode IPv6

Manuel : configuration manuelle des données IPv6

DHCP : les données de connexion IPv6 sont fournies par le serveur DHCP.

Annonce d'itinéraire : les données de connexion IPv6 sont fournies par le serveur DHCP (routeur) en combinaison avec le fournisseur d'accès Internet ISP (Internet Service Provider).

Adresse IPv6

Affichage de l'adresse IPv6. Le mode IPv6 « Manuel » permet de configurer l'adresse.

Masque de sous-réseau IPv6

Affichage du masque de sous-réseau IPv6.

Passerelle par défaut IPv6

Affichage de la passerelle par défaut IPv6 (routeur par défaut)

Adresse MAC

L'adresse hardware IPv4 de la caméra s'affiche ici. Vous ne pouvez pas la modifier.

MTU

Réglage de l'unité de transmission. Sélectionnez une valeur comprise entre 500 et 9676. Le réglage par défaut est 1500.

serveur DNS

Serveur DNS privilégié

Des réglages du serveur DNS sont nécessaires pour certaines applications (p. ex. envoi d'e-mail). Entrez ici l'adresse du serveur DNS privilégié.

Autre serveur DNS

Ce serveur DNS de secours est utilisé au cas où le serveur DNS privilégié serait inaccessible. Veuillez enregistrer ici l'adresse du serveur de secours.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.2.2. Port

Si vous souhaitez avoir un accès externe à la caméra, les ports suivants doivent être configurés.

Port HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la partition de 1024 à 65535. Si plusieurs caméras se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port HTTP unique.

Port RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la partition de 1024 à 65535. Si plusieurs caméras se trouvent dans le même sous-réseau, chaque caméra doit avoir son propre port RTSP unique.

Port HTTPS

Le port par défaut assigné au protocole HTTPS est le port 443.

Port SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.2.3. DDNS

DDNS

DynDNS ou DDNS (dynamic DNS) est un système qui permet d'actualiser en temps réel un nom de domaine. La caméra réseau dispose d'un client DynDNS intégré qui peut exécuter de manière autonome l'actualisation de l'adresse IP auprès d'un fournisseur DynDNS. Si la caméra réseau est raccordée à un routeur, nous vous conseillons d'utiliser la fonction DynDNS du routeur.

L'illustration représente l'accès/actualisation de l'adresse IP par le service DynDNS.

Activer DDNS

Active ou désactive la fonction DDNS.

Type DDNS

Sélectionnez le type de DDNS. Vous avez le choix entre « DynDNS » et « ABUS DDNS ».

Adresse du serveur

Sélectionnez un fournisseur DDNS. Vous devez disposer d'un accès auprès de ce fournisseur DDNS (p. ex. www.dyndns.org).

Si vous avez choisi « ABUS DDNS » comme type de DDNS, l'adresse du serveur est proposée automatiquement.

Domaine

Saisissez le nom du domaine (host service) enregistré, (par ex. macaméralP.dyndns.org).

Port

Indiquez ici le port pour la redirection de port.

Nom d'utilisateur

Identifiant de votre compte DDNS

Mot de passe

Mot de passe de votre compte DDNS

Confirmer

La confirmation de votre mot de passe est obligatoire.

Création d'un compte DDNS

Création d'un nouveau compte sur DynDNS.org :

Saisie des informations du compte :

DynDNS.com

Notez vos données utilisateur et saisissez-les dans la configuration de la caméra réseau.

Accès à la caméra réseau par DDNS

Si la caméra réseau est raccordée à un routeur, l'accès par DynDNS doit être configuré dans le routeur. Vous trouverez sur la page d'accueil de la société ABUS Security-Center www.abus-sc.com une description pour configurer des modèles courants de routeurs DynDNS.

L'illustration suivante représente l'accès à une caméra réseau raccordée à un routeur par DynDNS.org.

DynDNS.org
Nom du

Une redirection de tous les ports concernés (au moins RTSP + HTTP) doit être configurée dans le routeur pour que l'accès DynDNS via un routeur fonctionne.

Confirmez les réglages effectués en cliquant sur « Enregistrer ». Il faut redémarrer la caméra (Système\Maintenance\Redémarrage) en cas de modification de la configuration du réseau.

ABUS DDNS

1. Pour pouvoir utiliser la fonction ABUS DDNS, vous devez auparavant configurer un compte sur www.abus-server.com. Pour ce faire, tenez compte de la FAQ présentée sur le site Internet.
2. Activez la case « Activer DDNS » et sélectionnez ensuite le type DDNS « ABUS DDNS »

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.2.5. Wi-Fi

Les réglages suivants doivent avoir été effectués pour établir une connexion sans fil entre la caméra et le routeur.

Liste app. sans fil

Cliquez sur « Rechercher » pour afficher les réseaux sans fil accessibles à proximité.

Veuillez noter que les réseaux cachés n'apparaissent pas dans la liste !

Wi-Fi

SSID

Spécifiez ici le nom du réseau.

Mode réseau

Vous avez ici le choix entre Manage et Ad-Hoc.

Manage

Sélectionnez ce point pour établir une connexion avec un réseau.

Ad-Hoc

Sélectionnez ce point pour établir une connexion directe avec un PC ou un ordinateur portable.

Mode sécurité

Sélectionnez ici le type de codage de votre réseau.

Type de codage :

Sélectionnez ici le type de codage du réseau.

Clé 1

Saisissez ici la clé réseau (mot de passe) donnant accès au réseau.

WPS

La fonction WPS permet d'établir facilement la connexion sans fil de la caméra avec un réseau sans fil.

Activer WPS

Activez la fonction permettant d'utiliser une connexion WPS.

Veuillez vérifier si votre routeur prend en charge la fonction WPS.

Code PIN

Le code PIN est requis pour l'établissement de la connexion. Celui-ci est réglé par défaut sur 12345678. Cliquez sur « Générer » pour créer un nouveau code.

Connexion PBC

Si votre routeur possède une touche WPS, activez cette fonction.

1. Appuyez d'abord sur la touche WPS du routeur.
2. Cliquez sur « Connector » dans les deux minutes qui suivent.
3. La connexion WLAN entre la caméra et le routeur est établie peu de temps après.

Code PIN du routeur

Vous pouvez ici établir manuellement une connexion WPS en saisissant le SSID et le code PIN du routeur.

SSID : saisissez le SSID du réseau souhaité.

Code PIN du routeur : saisissez le code PIN routeur. Respectez le manuel d'utilisateur du fabricant du routeur pour extraire le code PIN WPS.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.2.6. UPnP ^TM

La fonction UPnP (Universal Plug and Play) permet une commande confortable des appareils dans un réseau IP. La caméra réseau apparaît ainsi p. ex. comme périphérique réseau dans l'environnement réseau Windows.

Activer UPnP

Activez ou désactivez la fonction UPnP

Surnom

Affichage de l'adresse MAC de la caméra

Assignation de port

Activer mappage de port

L'Universal Plug and Play (UPnP) pour la redirection de port est activé dans ce menu. Si votre routeur supporte le protocole UPnP, cette option permet d'activer automatiquement la redirection de port pour flux vidéo pour la caméra réseau par le routeur.

Mode mappage de port

Indiquez ici si vous souhaitez effectuer la redirection de port automatiquement ou manuellement.

Nom de protocole :

HTTP

Le port par défaut assigné au protocole HTTP est le port 80. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port HTTP et que ce port ne soit pas déjà attribué par ailleurs.

RTSP

Le port par défaut assigné au protocole RTSP est le port 554. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port RTSP et que ce port ne soit pas déjà attribué par ailleurs.

SDK (port de commande)

Le port par défaut assigné au protocole SDK est le port 8000. Port de communication pour les données internes. Ce port peut également se voir attribuer une valeur dans la partition de 1025 à 65535. Si le sous-réseau comporte plusieurs caméras IP, il faudrait que chaque caméra se voit attribuer son propre port SDK et que ce port ne soit pas déjà attribué par ailleurs.

Port externe

Vous ne pouvez modifier manuellement les ports que si « Type de port de mappage » a été mis sur réglage manuel.

Adresse IP externe

Affichage de l'adresse IP externe pour un accès mobile.

État

Indique si le port externe est valide ou non valide.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.3. Vidéo/audio

Menu	Description	Disponible en mode
Vidéo	Réglages pour la lecture vidéo	Configuration de base, configuration avancée
Audio	Réglages pour la sortie audio	Configuration de base, configuration avancée

12.3.3.1. Vidéo

Type de flux

Sélectionnez le type de flux pour la caméra. Sélectionnez « Flux principal (normal) » pour l'enregistrement et l'affichage en temps réel avec une bonne largeur de bande. Sélectionnez « Sous-flux » pour l'affichage en temps réel avec une largeur de bande limitée.

Type de vidéo

Réglez ici le type de vidéo pour le flux sélectionné. Vous avez le choix entre « Vidéo et audio » et « Flux vidéo ». Cette dernière option ne permet pas la transmission audio.

Résolution

Réglez ici la résolution des données vidéo. Selon le modèle de caméra, vous avez le choix entre 1280*720p et 1280*960.

Type de débit binaire

Indique le débit binaire du flux vidéo. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre un débit binaire constant et un débit binaire variable.

Débit binaire max.

Le débit binaire du flux vidéo est fixé sur une certaine valeur. Réglez le débit binaire max. entre 32 et 16384 Kbps. Une valeur supérieure correspond à une qualité vidéo supérieure, mais nécessite une largeur de bande plus importante.

Qualité vidéo

Vous ne pouvez sélectionner ce menu que si vous avez choisi un débit binaire variable. Réglez ici la qualité vidéo des données. La qualité vidéo peut varier selon l'intensité des mouvements. Vous avez le choix entre six qualités différentes de vidéo : « Minimum », « Plus bas », « Faible », « Moyen », « Plus haut » ou « Maximum ».

Fréquence d'images

Indique la fréquence d'images en images par seconde.

Compression vidéo

Sélectionnez un standard pour le codage vidéo. Vous avez le choix entre H.264 et MJPEG.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.3.2. Audio'

Encodage audio

Sélectionnez ici l'encodage pour la transmission audio.

Vous avez le choix entre G.711ulaw, G.711alaw et G.726.

Entrée audio

Réglez l'entrée audio sur MicIn pour utiliser le microphone ou sur Lineln pour utiliser l'entrée audio.

Volume en entrée

Réglage du volume pour la diffusion des données audio

Filtrer bruit environnant

Activez ce filtre pour filtrer les bruits environnants.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.4. PTZ

Menu	Description	Disponible en mode
Bases	Réglages pour les bases PTZ Configuration avancée
Position initiale	Réglages pour la position initiale	Configuration avancée
Tâches programmées	Réglages pour les tâches programmées Configuration avancée
Effacer la configuration	Réglages pour supprimer la configuration PTZ	Configuration avancée

12.3.4.1. Bases

Paramètres de base

Activer pano proportionnel

Activez cette fonction pour adapter la vitesse de rotation/d'inclinaison au zoom correspondant. En cas de fort zoom, la vitesse de rotation/d'inclinaison est plus faible pour que l'image ne se déplace pas trop vite dans l'affichage en temps réel.

Vitesse préréglage

Vous pouvez choisir ici une vitesse de preset prédéfinie de 1 à 8.

Vitesse clavier

Vous pouvez adapter ici la vitesse de réponse via le pupitre de commande. Vous avez le choix entre « Faible », « Normal » et « Élevé ».

Affichage à l'écran PTZ

État zoom

Réglez ici la durée d'affichage pour l'état de zoom. Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

État PT

Réglez ici la durée d'affichage pour l'angle azimut lors de la rotation et de l'inclinaison.

Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

État préréglage

Sélectionnez ici la durée d'affichage pour le nom de preset lors de la consultation d'une position préréglage.

Vous avez le choix entre 2 secondes, 5 secondes, 10 secondes, « Toujours fermer » et « Toujours ouvrir ».

Mémoire hors tension

Conf. point de reprise temporelle

Après un redémarrage, la caméra peut reprendre son dernier état PTZ ou la dernière opération effectuée. Vous pouvez déterminer ici la durée au bout de laquelle la reprise de la dernière opération doit démarrer. Vous avez le choix entre 30 secondes, 60 secondes, 300 secondes ou 600 secondes.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.4.2. Position initiale

La position initiale est le point de départ des coordonnées PTZ. Cela peut être adapté ou réglé manuellement.

Pour définir une position initiale manuellement, veuillez procéder comme suit. À l'aide des touches de commande PTZ, passez à la position souhaitée. Vous avez également la possibilité de fixer une position de preset comme position initiale.

Cliquez alors sur « Régler » pour enregistrer la position. Avec « Accéder à », vous pouvez appeler une position initiale prédéfinie. Pour supprimer une position initiale, cliquez sur « Supprimer ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.4.3. Tâches programmées

Vous pouvez définir ici, à l'aide d'une programmation, quelles actions doivent être effectuées certains jours de la semaine, à certains horaires.

Cochez d'abord la case « Activer tâches programmées ».

Fixez alors une durée de parking au bout de laquelle la caméra Speeddome commence la tâche programmée.

Configurez alors la programmation comme suit. Cliquez sur « Éditer tâches »

La fenêtre suivante apparaît alors :

Sélectionnez alors un jour de la semaine pour la tâche programmée. Sélectionnez « Toute la journée » si la tâche doit être effectuée toute la journée. Pour enregistrer certains intervalles de temps, sélectionnez « Adapter ». Indiquez alors l'heure de début et l'heure de fin, sélectionnez le type de tâche et confirmez la saisie en appuyant sur la touche Entrée.

Pour reprendre la tâche configurée pour tous les jours de la semaine, cliquez sur la case « Tout sélectionner ». Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.4.4. Effacer la configuration

Dans ce menu, vous pouvez effacer les configurations PTZ.

Marquez la case correspondant aux éléments que vous souhaitez supprimer. Sélectionnez « Tout sélectionner » pour supprimer tous les éléments.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.5. Image

Menu	Description	Disponible en mode
Réglages de l'affichage	Réglage des paramètres de l'affichage	Configuration de base,Configuration avancée
Réglages d'affichage à l'écran	Réglage du format de la date et de l'heure	Configuration avancée
Superposition texte	Ajout de champs de texte Configuration avancée
Exclusion zones privées	Ajout de masques de zones privées Configuration avancée

12.3.5.1. Réglages de l'affichage

Ce menu vous permet de procéder aux réglages de la qualité d'image de la caméra, notamment de la luminosité, de la netteté, du contraste, etc.

Remarque :

Les paramètres des réglages de l'affichage peuvent varier selon le modèle.

Basculement jour/nuit

Vous avez ici le choix entre le basculement jour/nuit automatique et le basculement temporisé. Avec cette option, vous devez enregistrer une heure de début et une heure de fin pour le mode jour. Les réglages suivants peuvent être effectués individuellement pour le mode jour ou nuit.

Luminosité

Réglage de la luminosité des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Contraste

Réglage du contraste. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Saturation

Réglage de la saturation des images. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Nuance

Réglage de la nuance. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Netteté

Réglage de la netteté des images. Une valeur de netteté plus élevée peut augmenter le bruit d'image. Vous pouvez sélectionner des valeurs comprises entre 0 et 100.

Mode d'exposition

Réglez le mode d'exposition sur auto pour obtenir un ajustement à plusieurs expositions. En cas de mode d'exposition manuel, vous devez vous-même définir la durée d'exposition.

Durée d'exposition

Réglage de la durée d'exposition max. Ce réglage est indépendant du mode Iris.

Basculement Jour/Nuit

Le basculement Jour/Nuit propose les options Auto, Jour, Nuit, Programmation et Déclenchement par entrée d'alarme.

Auto

Selon les conditions lumineuses ambiantes, la caméra commute automatiquement entre le mode de jour et le mode de nuit. La sensibilité peut être réglée entre 0 et 7, 7 étant le niveau de sensibilité le plus élevé.

Jour

Dans ce mode, la caméra fournit uniquement des images en couleur.

Remarque :

Utilisez ce mode uniquement en cas de luminosité constante.

Nuit

Dans ce mode, la caméra fournit uniquement des images en noir et blanc.

Remarque :

Utilisez ce mode uniquement en cas de faible luminosité.

Programmation

Avec ce mode, vous pouvez régler une heure de début et une heure de fin pour le mode jour. En dehors du délai réglé, la caméra commute en mode noir et blanc.

Déclenchement par entrée d'alarme

La caméra est déclenchée par l'entrée d'alarme et commute en mode couleur ou noir et blanc lors d'une modification d'état.

État

Sélectionnez Nuit pour que la caméra commute en mode noir et blanc en cas de déclenchement de l'entrée d'alarme. Sélectionnez Jour si la caméra doit commuter en mode couleur en cas de déclenchement de l'entrée d'alarme.

Sensibilité

Réglage du seuil de déclenchement de la commutation jour/nuit automatique (0 à 7). Plus le seuil est bas, plus la luminosité déclenchant le passage en mode de nuit est faible.

Temps de filtrage

Configuration d'un délai entre l'identification d'un basculement nécessaire et l'action de basculement.

Protection contre la surexposition

Lorsque cette fonction est activée, l'intensité lumineuse infrarouge est réduite automatiquement si les objets sont trop près. Cela permet d'éviter que l'objet soit surexposé.

Zone BLC (compensation contre-jour)

La compensation de contre-jour permet de représenter plus clairement des objets devant un arrière-plan clair. L'exposition des objets est corrigée, mais l'arrière-plan est flou.

WDR

À l'aide de la fonction WDR, la caméra peut fournir des images claires, même avec un contre-jour défavorable. Si, à l'image, il existe aussi bien des zones très claires que des zones très sombres, le niveau de luminosité de l'ensemble de l'image est compensé afin de fournir une image nette et détaillée.

Cochez la case pour activer ou désactiver la fonction WDR.

Augmentez le Wide Dynamic Level pour renforcer la fonction WDR.

Balance des blancs

Permet de sélectionner l'environnement lumineux du lieu dans lequel se situe la caméra.

Vous avez le choix entre les options suivantes : « AWB1 », « Verrouillé WB », « Ampoule », « Lumière chaude », « Lumière naturelle », « Lampe fluorescente ».

AWB1

En mode AWB1, la caméra maintient automatiquement la balance des couleurs, en fonction de la température actuelle des couleurs.

Verrouillé WB

La balance des blancs est effectuée une seule fois et sauvegardée.

Autres

Utilisez les autres options de balance des blancs pour ajuster la fonction à l'éclairage ambiant (ampoule, lumière chaude, lumière naturelle, lampe fluorescente).

Niv. réduc. bruit

Réglez ici le niveau de réduction du bruit.

Miroir

Lorsque la fonction miroir est activée, l'image est inversée horizontalement.

Tourner

Lorsque la fonction pivoter est activée, l'image est tournée verticalement.

Norme vidéo

Réglage de la fréquence d'exposition

50 Hz : la fréquence du réseau est prédéfinie sur 50 Hz

60 Hz : la fréquence du réseau est prédéfinie sur 60 Hz

12.3.5.2. Réglages d'affichage à l'écran

Ce menu vous permet de sélectionner le format de la date et de l'heure qui doit s'afficher dans l'image en temps réel.

Afficher nom

Cochez cette case si vous souhaitez afficher le nom de la caméra.

Afficher date

Cochez cette case si vous souhaitez afficher la date sur l'image de la caméra.

Afficher semaine

Cochez cette case si vous souhaitez afficher le jour de la semaine.

Nom de caméra

Indiquez ici le nom de la caméra qui doit s'afficher sur l'image.

Format de l'heure

Indiquez ici si vous souhaitez afficher l'heure au format 24 heures ou 12 heures.

Format de date

Sélectionnez ici le format pour l'affichage de la date. (J = jour, M = mois, A = an)

Mode d'affichage

Vous pouvez sélectionner ici le type d'affichage des éléments indiqués.

Vous avez le choix entre les options suivantes : « Transparent et clignotant », « Transparent et fixe », « Opaque et clignotant », « Opaque et fixe »

Taille d'affichage à l'écran

La taille d'affichage à l'écran peut être réglée ici. Options : 16x16, 32x32, 48x48, 64x64, Auto. Lorsque l'option Auto est sélectionnée, la taille varie en fonction de la résolution configurée. Le réglage de la taille d'affichage à l'écran peut uniquement être appliqué au premier flux vidéo (flux principal).

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.5.3. Superposition texte

Vous avez la possibilité d'afficher jusqu'à quatre textes à l'image de la caméra, la longueur maximale est de 45 caractères. Pour afficher le texte, veuillez cocher la case.

La touche de la souris permet de décaler la fenêtre de texte.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.5.4. Exclusion zones privées

À l'aide des zones privées, vous pouvez couvrir certaines zones de l'affichage en temps réel afin d'éviter que ces zones ne soient enregistrées ou ne puissent être observées dans l'image en direct. Jusqu'à 8 zones privées rectangulaires peuvent être définies dans l'image vidéo.

Procédez de la manière suivante pour configurer une zone privée. Activez la case « Activer zone privée ». Atteignez la position voulue à l'aide du contrôle PTZ ou des presets configurés. Cochez la case « Surface » pour ajouter une zone privée. Vous pouvez alors marquer une zone sur l'image à l'aide de la souris. Cliquez ensuite sur le bouton « Ajouter ». Vous pouvez ensuite marquer et ajouter 7 surfaces supplémentaires. Le bouton « Tout supprimer » permet de supprimer les surfaces marquées. Pour supprimer une zone privée, cochez la zone privée concernée dans le tableau ci-dessous et appuyez sur le bouton « Supprimer ».

Après avoir ajouté une zone privée, vous pouvez lui donner le nom de votre choix dans le tableau. Dans la colonne « Activer », vous pouvez également désactiver momentanément des zones privées. Dans la colonne « Act. rapport de zoom », vous pouvez déterminer à partir de quelle puissance de zoom la zone privée apparaît. Pour la valeur configurée de « 3 » par ex., la zone privée n'apparaît que lorsque vous atteignez la puissance de zoom « 3 ».

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.6. Sécurité

Menu	Description	Disponible en mode
Utilisateur	Administration des utilisateurs	Configuration de base, configuration avancée
Filtre d'adresse IP	Filtrage des adresses IP permettant l'accès à la caméra	Configuration avancée

12.3.6.1. Utilisateur

Ce menu permet d'ajouter, de modifier ou de supprimer des utilisateurs.

Cliquez sur « Ajouter » ou « Modifier » pour ajouter ou éditer un utilisateur.

Une nouvelle fenêtre comportant les données et les autorisations s'affiche.

Nom d'utilisateur

Vous pouvez attribuer ici le nom d'utilisateur qui doit être saisi pour accéder à la caméra.

Niveau

Vous pouvez sélectionner ici un type d'utilisateur personnalisé pour l'identifiant. Vous avez le choix entre deux niveaux prédéfinis : opérateur ou utilisateur.

En tant qu'opérateur, vous disposez des fonctions à distance suivantes : Affichage en temps réel, Commande PTZ, Enregistrement manuel, Lecture, Audio deux voies, Recherche / Consultation de l'état de travail.

En tant qu'utilisateur, vous disposez des fonctions à distance suivantes : Lecture, Recherche / Consultation de l'état de travail.

Cochez la case souhaitée pour ajouter d'autres fonctions.

Mot de passe

Vous pouvez attribuer ici le mot de passe que l'utilisateur devra saisir pour avoir accès à la caméra.

Confirmer

Confirmez le mot de passe en le saisissant une nouvelle fois.

Appliquez les réglages effectués en cliquant sur « OK ». Cliquez sur « Annuler » pour annuler les données.

12.3.6.2. Filtre d'adresse IP

Activer le filtre d'adresse IP

Cochez cette case pour activer la fonction de filtrage.

Type de filtre d'adresse IP

Autorisé : les adresses IP définies en dessous permettent l'accès à la caméra.

Interdit : les adresses IP définies en dessous sont bloquées. L'adresse IP est saisie au format xxx.xxx.xxx.xxx.

12.3.7. Événements

Menu	Description	Disponible en mode
Détect. Mvt	Réglage de la détection de mouvement.	Configuration avancée
Entrée alarme	Réglage de l'entrée d'alarme	Configuration avancée
Sortie d'alarme	Réglage de la sortie d'alarme Configuration avancée
E-mail	Réglage de l'envoi d'e-mail	Configuration avancée
Instantané	Réglage de l'opération concernant les instantanés	Configuration avancée

12.3.7.1. Détect. Mvt

Réglages de zone

Activez la détection de mouvement en cochant la case « Activer la détection de mouvement ». Cliquez alors sur le bouton « Surface » pour sélectionner une zone. Par défaut, toute la zone est sélectionnée. Cliquez sur « Tout supprimer » pour annuler le marquage. Déplacez alors la souris sur la zone souhaitée. Réglez la sensibilité à l'aide de la barre de sélection. Cliquez sur le bouton « Arrêter le tracé » pour reprendre la zone.

À droite : sensibilité élevée

Gauche : faible sensibilité

Heure d'activation

Cliquez sur « Modifier » pour enregistrer une programmation pour l'enregistrement commandé par détection de mouvement.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures l'enregistrement commandé par détection de mouvement doit avoir lieu.

Sélectionnez alors un jour de la semaine pour l'enregistrement commandé par détection de mouvement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une détection de mouvement sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre la détection de mouvement pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier la détection de mouvement sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler. Veuillez reprendre les réglages effectués en cliquant sur « Enregistrer ».

Méthode de liaison

Envoyer e-mail :

Notification CMS :

activez cette case pour recevoir un e-mail de notification.

Envoyez une notification au CMS si votre caméra a été réglée dans celui-ci.

Activer enregistrement :

active l'enregistrement sur la carte microSD interne.

Autres liaisons

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection d'alarme.

Cliquez sur « Tout sélectionner » pour activer la sortie d'alarme.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.7.3. Entrée alarme

Ce menu vous permet de configurer l'entrée d'alarme de la caméra.

N° entrée alarme

Sélectionnez ici l'entrée d'alarme à configurer.

Nom d'alarme

Vous pouvez ici attribuer un nom à l'entrée d'alarme. Veuillez ne pas utiliser le n° d'entrée d'alarme ni aucun caractère spécial.

Type d'alarme

Sélectionnez ici le type d'alarme. Vous avez le choix entre « NO » (Normalement ouvert) ou « NC » (Normalement fermé).

Heure d'activation

Cliquez sur « Modifier » pour enregistrer une programmation pour une entrée d'alarme.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures l'entrée d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour l'entrée d'alarme. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

Réaction

Réglez ici l'action qui doit avoir lieu en cas d'alarme.

Envoyer e-mail :

activez cette case pour recevoir un e-mail de notification.

Notification CMS :

Envoyez une notification au CMS si votre caméra a été réglée dans celui-ci.

Activer enregistrement :

active l'enregistrement sur la carte microSD interne.

Autres liaisons

Vous avez la possibilité d'activer la sortie d'alarme en cas de détection d'alarme.

Cliquez sur « Tout sélectionner » pour activer la sortie d'alarme.

Réaction PTZ : Sélectionnez une position de preset selon laquelle la caméra doit s'incliner en cas d'alarme.

12.3.7.4. Sortie d'ala'me

Vous avez ici la possibilité de configurer la sortie d'alarme.

N° sortie d'alarme

Sélectionnez ici la sortie d'alarme à configurer.

Nom d'alarme

Vous pouvez ici attribuer un nom à la sortie d'alarme. Veuillez ne pas utiliser le numéro de sortie d'alarme ni aucun caractère spécial.

Temps de présence

Sélectionnez ici la durée pour la commutation de la sortie d'alarme.

Heure d'activation

Cliquez sur « Modifier » pour enregistrer une programmation pour la sortie d'alarme.

Une nouvelle fenêtre s'affiche dans laquelle vous pouvez déterminer pour quels jours de la semaine et à quelles heures la sortie d'alarme doit être activée.

Sélectionnez alors un jour de la semaine pour la sortie d'alarme. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

12.3.7.5. E-mail

Vous avez ici la possibilité de procéder aux réglages pour l'envoi d'e-mails.

Expéditeur

Expéditeur

Indiquez ici le nom qui doit s'afficher comme expéditeur.

Adresse de l'expéditeur

Saisissez ici l'adresse e-mail de l'expéditeur.

Serveur SMTP

Saisissez ici l'adresse IP du serveur SMTP ou le nom d'hôte. (p. ex. smtp.googleapis.com)

Port SMTP

Indiquez ici le port SMTP. Celui-ci est configuré sur 25 par défaut.

Activer SSL

Cochez la fonction SSL si le serveur SMTP l'exige.

Intervalle

Réglez ici l'intervalle entre les envois d'e-mails avec image en pièce jointe.

Image en pièce jointe

Activez cette fonction si vous souhaitez que des images soient jointes à l'e-mail en cas d'alarme.

Authentication

Si le serveur e-mail utilisé exige une authentication, activez cette fonction pour pouvoir vous connecter au serveur grâce à l'authentication.

Le nom d'utilisateur et le mot de passe ne peuvent être saisis qu'après activation de cette fonction.

Nom d'utilisateur

Entrez le nom d'utilisateur de votre compte e-mail. Il s'agit de la partie allant jusqu'à @.

Mot de passe

Saisissez le mot de passe du compte e-mail.

Confirmer

Confirmez en saisissant à nouveau le mot de passe.

Destinataire

Destinataire1 / Destinataire2 / Destinataire3

Indiquez le nom du destinataire.

Adresse destinataire1 / Adresse destinataire2 / Adresse destinataire3

Indiquez ici l'adresse e-mail de la personne à avertir.

Cliquez sur « Test » pour envoyer un e-mail d'essai.

Confirmez les réglages effectués en cliquant sur « Enregistrer ».

12.3.7.6. Instantané

Vous pouvez effectuer ici la configuration pour les instantanés programmés ou déclenchés par événement afin de les enregistrer sur la carte microSD.

Écoulement du temps

Activer synchronisation instantané

Activez cette fonction pour enregistrer des images à certains intervalles.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

Déclenché par évènement

Activer instantané déclenché par évènement

Activez cette fonction pour enregistrer des images déclenchées par événement.

Format

Le format par défaut des images est JPEG.

Résolution

Réglez ici la résolution d'image.

Qualité

Sélectionnez la qualité des images enregistrées.

Intervalle

Réglez ici l'intervalle entre deux images enregistrées.

Numéro de capture

Réglez ici le nombre d'images à enregistrer lors d'un évènement.

12.3.8. Enregistrement

Menu	Description	Disponible en mode
Programmation d'enregistrement	Configuration d'un enregistrement programmé	Configuration avancée
Gestion de mémoire	Gestion de la carte SD Configuration avancée

12.3.8.2. Enregistrer le calendrier

Vous pouvez effectuer ici la configuration pour les enregistrements programmés ou déclenchés par événement afin de les enregistrer sur la carte SD.

Préenregistrement

Réglez ici la durée d'enregistrement des données image avant un évènement.

Après enregistrement

Réglez ici la durée d'enregistrement des données image après un évènement.

Activer programmation d'enreg.

Activez le planning pour enregistrer la programmation souhaitée.

Cliquez sur « Modifier » pour enregistrer la programmation. Une nouvelle fenêtre s'affiche.

Sélectionnez alors un jour de la semaine pour la configuration de l'enregistrement. Indiquez l'heure de début et l'heure de fin pour enregistrer certains intervalles de temps. Sélectionnez 00:00 comme heure de début et 24:00 comme heure de fin pour configurer une surveillance sur toute la journée.

Cochez la case « Tout sélectionner » pour reprendre les réglages pour tous les jours de la semaine. Cochez le jour de la semaine et cliquez sur « Copier » pour copier les réglages sur d'autres jours de la semaine.

Sous Type d'enreg., sélectionnez le mode d'enregistrement pour l'intervalle de temps souhaité. Vous avez le

choix entre les types d'enreg. suivants :

Normal : enregistrement en continu

Détect. Mvt : enregistrement déclenché par un mouvement

Mvt | Alarme : enregistrement déclenché par un mouvement ou par l'entrée d'alarme. La caméra filme soit après une détection de mouvement, soit après un déclenchement de l'entrée d'alarme.

Mvt et al. : enregistrement déclenché par un mouvement et par l'entrée d'alarme. La caméra filme uniquement si un mouvement est détecté et que l'entrée d'alarme se déclenche en même temps.

Veuillez noter que le masque de détection de mouvement et l'entrée alarme doivent être configurés.

Cliquez sur « OK » pour appliquer les modifications et sur « Annuler » pour les annuler.

12.3.8.3. Gestion de mémoire

Vous pouvez ici formater la carte microSD utilisée et afficher les propriétés.

Pourcentage d'image

Indiquez ici le pourcentage que les images instantanées doivent occuper.

Pourcentage d'enregistrement

Indiquez ici le pourcentage que les enregistrements doivent occuper.

Veuillez formater la carte SD avant sa première utilisation !

13. Protocole

Les paramètres de la caméra comme l'alarme, les exceptions, le fonctionnement et les informations peuvent être enregistrés dans des fichiers journaux. Les fichiers peuvent être exportés au besoin.

1. Cliquez sur « Protocole » dans la barre de menu pour ouvrir la boîte de dialogue de recherche.
2. Déterminez les critères de recherche, y compris le type principal, le sous-type, l'heure de début et l'heure de fin.
3. Cliquez sur « Rechercher » pour rechercher les fichiers journaux. Les fichiers de protocole correspondants s'affichent dans la boîte de dialogue Protocole.
4. Cliquez sur « Enregistrer protocole » pour exporter les fichiers journaux et les enregistrer sur votre ordinateur.

14. Maintenance et nettoyage

14.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit, par ex. l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles ;
• l'appareil ne fonctionne plus.

Remarque :

le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ou de contrôle de votre part. N'ouvrez jamais le produit.

14.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques, car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

15. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

1. Caractéristiques techniques

Numéro du modèle	TVIP41660
Dimensions (P x H)	120 x 84 mm
Entrée d'alarme (NO/NC)	1
Alarme	E-mail, cliché sur carte SD
Raccordements	1x RJ45, 1x entrée audio, 1x sortie audio, 1x CC1x entrée alarme, 1x sortie d'alarme
Nombre de flux parallèles	2
Sortie audio	2 filsCompression audio : G.711 / G.726 / MP2L2 / G.722
Modes de résolution	Flux principal : 1280 x 960, 704 x 576, 640 x 480Sous-flux : 704 x 576, 640 x 480, 352 x 288, 320 x 240
Détection de mouvement	Oui
Enregistreur d'images	1/3" Progressive Scan CMOS
Éléments d'image (effectifs)	1 280 x 960 pixels
Superposition d'images	Date, nom de caméra, zones privées
Fréquence d'image	25 fps
Distance focale	4,0 mm @ F2.0
Type de caméra	Jour/nuit
Gamme dynamique (WDR)	WDR numérique
Réglage de l'obturateur électronique	1/3 - 1/100000 s
Compensation de contre-jour	BLC, DWDR
Accès simultané au réseau	Oui
Angle de visée horizontal	33-80°
Type de caméra	Caméra dôme pan tilt jour/nuit zoom
Résolution max. @ fréquence d'image	1280 x 960 @ 25 fps
Température de fonctionnement max.	50 °C
Humidité de l'air max.	90 %
Microphone	Oui
Température de fonctionnement min.	-10 °C
Luminosité minimale (couleur)	0,1 lux @(F1.2, AGC activé)
Luminosité minimale (noir et blanc)	0 lux
Bande passante réseau vidéo	32 kBit/s - 8 Mbit/s
Connexion réseau LAN	RJ-45 Ethernet 10/100 Base-T
Connexion réseau WLAN	IEEE802.11b, 802.11g, 802.11n
Protocoles caméras réseau	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP,DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMARTSP
ONVIF	Profil S
Zones privées	Oui (8)
Élimination des bruits parasites	DNR
Indice de protection IP	54
Plage de pivotement / d'inclinaison	0° - 355° / -20° - 90°
Alimentation électrique	12 V CC (+/-10 %)
Support de stockage	Carte micro SD (jusqu'à 64 Go)
Langue manuel	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Langue OSD	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Consommation de courant	Max. 500 mA
Commutation jour/nuit	Filtre IR électromécanique pivotant (ICR)
Navigateurs supportés	Mozilla Firefox, Safari ou Internet Explorer 6.x et versions suivantes
Logiciels pris en charge	ABUS VMS Express, IPCam App (iOS/Android)
Cryptage	WEP 64/128 bit, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Compression vidéo	H.264, MJPEG
Balance des blancs	AWB
Certifications	CE, RoHS, REACH

17. Remarques concernant la licence GPL

Nous souhaitons attirer votre attention sur le fait que les Caméras Réseau de Vidéosurveillance TVIP41660 comprennent, entre autres, le logiciel Open Source qui est exclusivement protégé par une licence GNU General Public License (GPL). Pour vous assurer que votre utilisation des programmes est conforme à la licence GPL, reportez-vous aux conditions de cette licence.

TVIP41660

12.3.5.2. Ajustes OSD

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préalable.

Impressum
