MODE D'EMPLOI TVCC36010 ABUS

FR Manuel utilisateur

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers.

Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 30.

NL

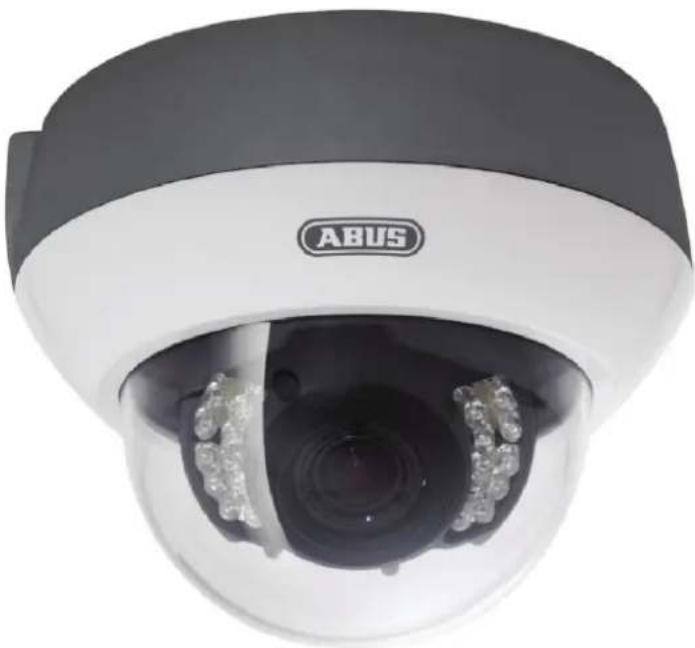

Caméra dôme d'extérieur 550 lignes TV

Manuel d'utilisation original en langue allemande. A conserver pour une utilisation ultérieure !

Cher(e) Client(e),

Nous vous remercions pour l'achat de ce produit.

Ce produit est conforme aux exigences des réglementations européennes et nationales en vigueur. Sa conformité a été prouvée. Les déclarations et documents correspondants sont disponibles chez le fabricant (www.abus-sc.com).

En tant qu'utilisateur, vous devez tenir compte des instructions fournies dans le manuel d'utilisation afin de garantir le fonctionnement sécurisé !

Avant de mettre en service le produit, lisez l'intégralité du manuel d'utilisation et observez les instructions d'utilisation et les consignes de sécurité !

Tous les noms de société et de produit sont des marques appartenant à leurs propriétaires respectifs. Tous droits réservés.

Adressez vos questions à votre revendeur spécialisé !

Clause de non-responsabilité

Ce manuel d'utilisation a fait l'objet de toute notre attention. Si vous deviez constater des erreurs ou des imprécisions, merci de nous les communiquer.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques et typographiques et se réserve le droit de modifier le produit et ses manuels d'utilisation à tout moment, sans préavis.

ABUS Security-Center ne peut être tenu pour responsable des dommages consécutifs, directs et indirects, ou ceux liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Consignes de sécurité importantes

Les dommages causés par la non-observation des instructions de ce manuel d'utilisation ne sont pas couverts par la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels et corporels qui résultent de la manipulation non conforme ou de la non-observation des consignes de sécurité. Ces cas annulent la garantie !

Cher(e) Client(e),

Les consignes de sécurité et les indications de danger suivantes permettent non seulement de vous protéger, mais également de protéger l'appareil. Veuillez lire attentivement les points suivants :

• Le produit ne contient aucune pièce nécessitant une maintenance.
• Le produit peut être endommagé en cas de chute, même à faible hauteur.

Ne pas utiliser le produit dans les conditions suivantes :

• Local mouillé ou très humide
• Froid ou chaleur extrême
  • Rayonnement direct du soleil
• Poussière ou gaz, vapeurs ou solvants inflammables
  • Vibrations importantes
• Champs magnétiques puissants, notamment à proximité de machines ou de haut-parleurs
• La caméra ne doit pas être orientée vers le soleil lorsque le diaphragme est ouvert : risque de dommage du capteur.
• Ne pas poser la caméra sur une surface instable.

Consignes de sécurité générales :

• Ne pas laisser traîner le matériau d'emballage ! Les films et sachets en plastique, les pièces en polystyrène, etc. sont dangereux pour les enfants.
• Pour des raisons de sécurité, tenir la caméra de vidéosurveillance hors de portée des enfants car elle est composée de pièces de petite taille pouvant être avalées.
• Ne jamais introduire d'objets dans la caméra.
• Utiliser uniquement les appareils/accessoires approuvés par le fabricant. Ne jamais raccorder d'appareils incompatibles.
• Observer les consignes de sécurité et les manuels d'utilisation des appareils raccordés.
• Avant la mise en service, vérifier si l'appareil est endommagé. Si c'est le cas, ne pas le mettre en service !
• Respecter les limites de tension spécifiées dans les caractéristiques techniques. Les tensions élevées peuvent détruire l'appareil et vous mettre en danger (électrocution).

En cas d'installation dans un système de vidéosurveillance existant, s'assurer que tous les appareils sont isolés du circuit d'alimentation secteur et basse tension.

En cas de doute, ne pas effectuer le montage, l'installation et le câblage mais les confier à un spécialiste. Les travaux non conformes effectués sur le réseau électrique ou les installations domestiques sont dangereux pour vous et pour les autres.

Câbler les installations en veillant à ce que les circuits d'alimentation secteur et basse tension soient isolés et ne soient jamais reliés ou ne puissent jamais être reliés en cas de dysfonctionnement.

Table des matières

1. UTILISATION CONFORME ...... 31
2. SIGNIFICATION DES SYMBOLES ...... 31
3. VOLUME DE LIVRAISON 31
4. CARACTERISTIQUES ET FONCTIONS....31
5. DESCRIPTION DE L'APPAREIL....32

5.1 VUE D'ENSEMBLE – NUMERO DE TYPE 32
5.2 DESEMBALLAGE....32

1. MONTAGE 32

6.1 CABLAGE....32
6.2 MONTAGE DE LA CAMERA....32
6.3 RACCORDEMENTS 34
6.4 ORIENTATION DU MODULE CAMERA 34
6.5 REGLAGE DE MISE AU POINT ET DU ZOOM 35
6.6 REGLAGE DE L'INTENSITE LED IR/PARAMETRES DE LA CAMERA.... 35

1. MAINTENANCE ET NETTOYAGE 36

7.1 TEST DE FONCTIONNEMENT....36
7.2 NETTOYAGE 36

1. MISE AU REBUT 36

2. FICHE TECHNIQUE....37

1. Utilisation conforme

La caméra dôme d'extérieur 550 lignes TV anti-effraction est équipée d'un capteur d'images de grande qualité. Elle permet une surveillance vidéo en zone intérieure en association avec un enregistreur ou un écran de surveillance.

Vous trouverez une description détaillée de ses fonctions au chapitre « 4. Caractéristiques et fonctions ».

Toute utilisation différente de celle décrite ci-dessus peut entraîner une dégradation du produit et occasionner d'autres dangers. Tout autre usage est considéré comme non-conforme et entraîne la perte de la garantie ; toute responsabilité est alors exclue. Cela vaut également si le produit a été l'objet de transformations et/ou autres modifications.

Veuillez lire le manuel d'utilisation attentivement et dans son intégralité avant de mettre le produit en service. Le manuel d'utilisation contient des informations importantes concernant le montage et l'utilisation.

2. Signification des symboles

Le symbole montrant un éclair entouré d'un triangle est utilisé en cas de danger pour la santé, en raison par exemple d'un risque d'électrocution.

Un point d'exclamation placé dans un triangle signale, dans ce manuel, les informations importantes dont il faut absolument tenir compte.

Ce symbole indique la présence de conseils et astuces d'utilisation.

3. Volume de livraison

• Caméra dôme d'extérieur 550 lignes TV
• Matériel de fixation
• Adaptateur CC 2 broches
  • Manuel d'utilisation

4. Caractéristiques et fonctions

• Jeu de circuits photosensible dernier cri pour une représentation claire de l'image en cas de faible luminosité
• LED IR réglables pour vidéosurveillance dans une obscurité totale (TVCC36500, TVCC36510)
• Module caméra Easy Plug et plaque de montage pour une installation simple et rapide
• Deuxième sortie vidéo à des fins de service
  • Support de caméra 3 axes
• Type de protection IP66 pour une utilisation à l'extérieur

5. Description de l'appareil

5.1 Vue d'ensemble – Numéro de type

Numéro du modèle	TVCC36000	TVCC36010	TVCC36500	TVCC36510
Lignes TV 550 lignes TV 550 lignes TV 550 lignes TV
Objectif 3.6 mm 2.8~10.5 mm 3.6 mm 2.8~10.5 mm
IR	-	-	√ √
Jour/nuit (filtre orientable IR)	-	-	√ √
Tension de fonctionnement	12 V CC 12 V CC 12 V CC 12 V CC
Vue du module caméra

5.2 Désemballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier présente des dommages, veuillez le renvoyer avec son emballage et informer le service de livraison.

6. Montage

ATTENTION!

Pendant le montage, l'alimentation en tension de la caméra doit être coupée.

6.1 Câblage

Le câblage peut être effectué sur le côté (apparent) ou sur le fond de l'appareil (invisible). Un passe-câble à vis doit être installé sur le boîtier afin d'assurer la protection contre l'humidité. Vissez complètement ce passe-câble à vis dans l'orifice latéral ou dans l'orifice du fond. Le deuxième orifice doit être bouché à l'aide de l'obturateur préinstallé sur le fond de l'appareil.

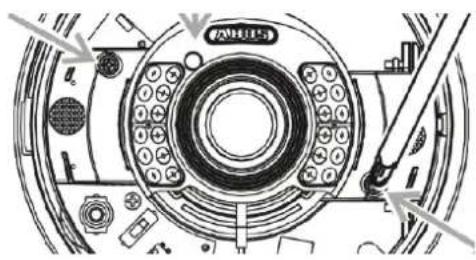

6.2 Montage de la caméra

Retirez tout d'abord l'anneau blanc du dôme en le tournant dans le sens inverse des aiguilles d'une montre.

Dévissez ensuite les trois vis de fixation du dôme. Otez maintenant le dôme.

Sur ce type de caméra dôme, le module caméra peut être retiré et est fixé à l'aide de deux vis d'arrêt. L'embase et le module caméra sont reliés à l'aide d'un D-Sub 15 broches mâle/femelle. Retirez ces vis d'arrêt et retirez ensuite le module caméra ave précaution.

Placez l'embase sur le lieu d'installation prévu, tracez les deux trous destinés à la fixation sur la surface d'emplacement et percez ces trous. Pour fixer l'embase, utilisez les vis et chevilles fournies. Le câblage peut être effectué sur le côté ou dans le plafond/mur de manière à être invisible.

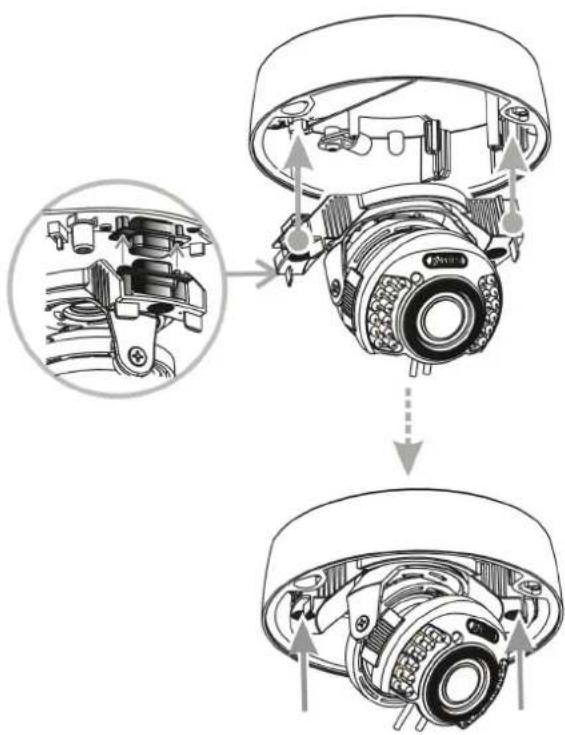

Mise en place du module caméra

Amenez le module caméra sur l'embase de manière à ce que le connecteur 15 broches mâle et le connecteur 15 broches femelle se trouvent l'un au-dessus de l'autre. Du côté opposé, le module caméra est maintenu en position grâce à deux arêtes de maintien. Une fois le connecteur mâle et le connecteur femelle positionnés l'un dans l'autre, poussez vers l'embase au niveau des deux côtés extérieurs du module caméra jusqu'à ce que le connecteur mâle soit complètement enclenché dans le connecteur femelle.

Mise en place du dôme

Effectuez d'abord les autres opérations telles que l'orientation et le réglage du module caméra. Le dôme doit être refixé à l'embase à l'aide des 3 vis. Veillez à ce que le dôme coïncide exactement avec l'embase. L'anneau du dôme se visse dans le sens des aiguilles d'une montre.

Avant de commencer l'installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.

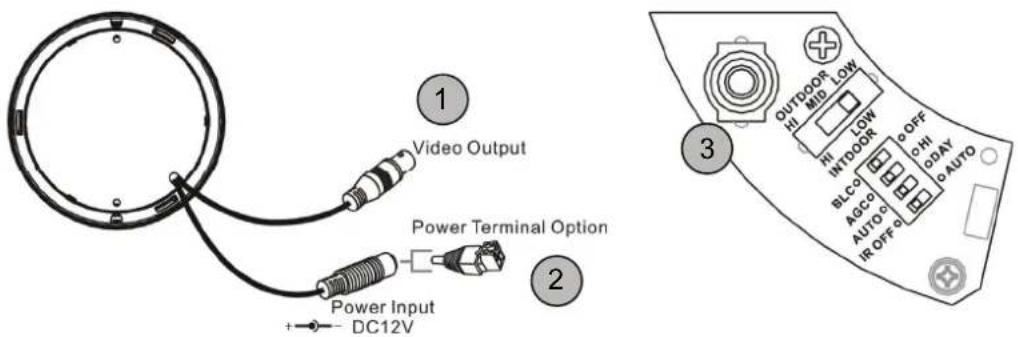

Alimentation en tension et signal vidéo Sortie vidéo (à des fins de service)

1 Video Output 2 Power Terminal Option 3 Power Input DC12V OUTDOOR LOW HI MID LOW INTDOOR BLCO AGCO AUTO IR OFF O OFF O HI O DAY O AUTO

1 sortie vidéo (primaire), BNC (femelle), FBAS 1 V s-s
2 connecteur d'alimentation (fiche ronde 5,5 x 2,1 mm, 12 V CC) ou adaptateur CC 2 broches
3 sortie vidéo (secondaire, service), RCA (femelle), FBAS 1 V s-s

6.4 Orientation du module caméra

Le module caméra peut être réglé sur 3 axes. La possibilité de réglage du 3e axe est le plus souvent nécessaire dans les cas de montage mural de la caméra. La rotation du module (1er et 3e axes) ne doit pas dépasser 360°.

Pivotement (1er axe)

Inclinaison (2e axe) Rotation (3e axe)

55° 65°

6.5 Réglage de mise au point et du zoom

Les modèles de caméra TVCC36010 et TVCC36510 disposent d'un objectif à focale variable. Au bas de l'objectif à focale variable se trouve une vis de réglage du facteur de zoom et une vis de réglage de la mise au point. Ces vis servent en même temps de vis de fixation de l'objectif.

Pour desserrer ces vis, tournez-les avec précaution dans le sens inverse des aiguilles d'une montre. Procédez ensuite aux réglages souhaités. Lorsque vous avez terminé, revissez les deux vis.

Fonction Description/option
Réglage du facteur de zoom	WIDE – grand angle de vue, zoom 0 x (max.)TELE – petit angle de vue, zoom 3,75 x (max.)
Réglage de mise au point	FAR – loinNEAR – près

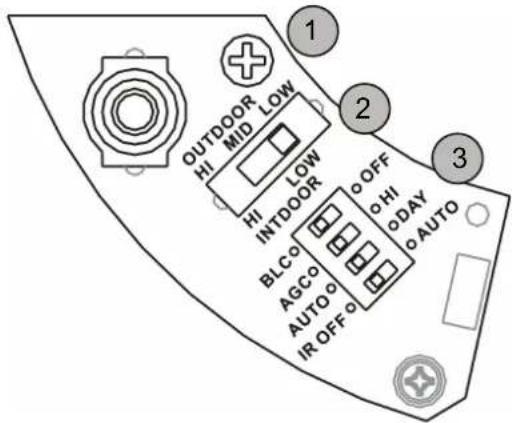

6.6 Réglage de l'intensité LED IR/paramètres de la caméra

1 Iris Level : réglage de l'ouverture de base de l'objectif à iris automatique (uniquement pour TVCC36010/TVCC36510)
2 Intensité IR : cette série de caméras dôme pour utilisation à l'intérieur dispose de 3 niveaux d'intensité de la lumière IR (HI - 20 mètres ; MID - 10 mètres ; LOW - 5 mètres).
3 BLC - compensation de contre-jour (BLC = activée ; OFF = désactivée)

AGC – gain vidéo automatique (AGC = normal; HI = AGC+6dB)

DAY – réglage jour/nuit (AUTO = mode noir et blanc la nuit ; DAY = mode couleur même la nuit)

IR activation LED infrarouge (AUTO = activation automatique des LED IR en cas de mauvaises conditions d'éclairage ; IR OFF = les LED IR restent désactivées en permanence)

1 OUTDOOR LOW HI MID HI LOW INTDOOR O OFF O HI O DAY O AUTO BLC0 AGCO AUTO IR OFF

7. Maintenance et nettoyage

7.1 Test de fonctionnement

Vérifier régulièrement la sécurité technique du produit, par exemple si le boîtier est endommagé. Lorsqu'il est constaté que l'utilisation n'est plus exempte de dangers, mettre hors service le produit et empêcher sa réutilisation involontaire.

L'utilisation n'est plus exempte de danger si

• l'appareil présente des dommages visibles,
• l'appareil ne fonctionne plus,
• l'appareil a été entreposé pendant une période prolongée dans des conditions défavorables,
• l'appareil a été fortement sollicité pendant le transport.

Veuillez noter :

le produit ne nécessite aucun entretien. Il ne contient aucune pièce nécessitant un contrôle ou une maintenance.

7.2 Nettoyage

Nettoyer le produit avec un chiffon propre et sec. S'il est très encrassé, imbiber légèrement le chiffon d'eau tiède.

Noter qu'aucun liquide ne doit pénétrer à l'intérieur de l'appareil.

Dans le cas contraire, l'appareil peut être endommagé. Ne pas utiliser de produits nettoyants chimiques

qui peuvent attaquer la surface du boîtier.

8. Mise au rebut

Les appareils porteurs de ce symbole ne doivent pas être éliminés avec les déchets ménagers. Éliminer le produit conformément à la législation en vigueur lorsqu'il a atteint sa durée de vie.

Adressez-vous à votre revendeur ou éliminez les produits en les déposant au point de collecte des déchets électroniques de votre commune.

9. Fiche technique

Numéro de type	TVCC36000	TVCC36010	TVCC36500	TVCC36510
Norme	PAL
Lignes TV	550 lignes TV
Capteur d'images	1/3" Sharp HQ CCD
DSP	Sharp
Éléments d'image (total)	795(H) x 596(V)
Éléments d'image (utiles)	752(V) x 582(H)
Rapport signal/bruit	48 dB
Eclairage minimum (jour)	0,3 Lux @ F2.0	0,3 Lux @ F2.0	0,03 Lux @ F2.0	0,03 Lux @ F2.0
Eclairage minimum (nuit)	- - 0 Lux @ F2.0 0 Lux @		F2.0
Jour/nuit	couleur/noir et blanc	couleur/noir et blanc	filtre orientable IR (ICR), couleur/noir et blanc	filtre orientable IR (ICR), couleur/noir et blanc
Objectif	3,6 mm, F2.0	2,8–10,5 mm, F2.0	3,6 mm, F2.0	2,8–10,5 mm, F2.0
LED IR	- 24 LED, 850 nm
Portée IR	- 5 / 10 / 20 m
Angle de vue horizontal	71°	101,8°~27.4°	71°	101,8°~27,4°
Electronic Shutter	AES	AI	AES	AI
Synchronisation	interne
Gain vidéo (AGC)	20dB / 26dB (HI)
Compensation de contre-jour	BLC
Equilibrage des blancs	AWB, 2700K~9500K
Éléments de commande	4 interrupteurs DIP, 1 potentiomètre		5 interrupteurs DIP, 1 potentiomètre
Indice de protection IP	IP66
Signal vidéo	2 FBAS, 1 V s-s, 75 Ohm (BNC, RCA), 5,5 x 2,1 mm (CC)
Température de fonctionnement	-10°C~+50°C
Humidité de l'air	0~85 %, sans condensation
Tension d'alimentation nominale	12 V CC
Consommation	max. 100 mA		max. 120 mA (IR OFF), max. 300 mA (IR allumées),
Dimensions (H x ∅)	99,5 x 145 mm
Poids	290 g 330 g 320 g 360 g
Certifications	CE, RoHS, Reach
