GEBRUIKSAANWIJZING Quick Play Flash ION

- Controleer of de doos de onderstaande onderdelen bevat:

• QUICK PLAY FLASH
• Slipmat
• Stroomadapter
• USB-stick
• Software-cd
• USB-kabel
  • SNELSTARTGIDS
• Veiligheidsvoorschriften & boekje met garantie-informatie

- LEES DE VEILIGHEIDSVOORSCHRIFTEN VOORALEER HET PRODUCT TE GEBRUIKEN

INTRODUCTIE

Wanneer u wilt genieten van de voordelen van opname naar een PC, u moet de EZ Vinyl/Tape Converter-Software installeren. EZ Vinyl/Tape Converter is de snelste en makkelijkste manier om uw opnamen om te zetten in digitale media. EZ Vinyl/Tape Converter bewaart uw opnamen voor uw gemak in uw iTunes-bibliotheek. We hebben een handige snelstartgids meegeleverd met stap voor stap instructies voor installatie en werking van de software.

Surf naar www.ionaudio.com/ezvc om de laatste versie te downloaden van EZ Vinyl/Tape Converter en voor een handige probleemoplossingsgids en bijkomende ondersteuning.

Om de software te installeren kunt u eenvoudig de meegeleverde CD in de hiervoor geschikte drive op uw computer invoeren waarna u de instructies op het scherm volgt. Na conversie van uw platen kunt u de opnamen op CD branden of op draagbare media-apparatuur laden.

Bezoek www.ionaudio.com/computer-optimization voor meer informatie over het optimaliseren van uw computer voor geluidsfunctionaliteit.

BOVENPANEEL

1. Adapter voor 45-toerenplaten: gebruik deze adapter om uw 45-toerenplaten af te spelen.
2. Draaitafel: leg hierop uw slipmat en uw plaat.
3. Toonarm: QUICK PLAY FLASH wordt geleverd met vooraf gebalanceerde toonarm en cartridge. De toonarm kan met de hand worden verhoogd en verlaagd, of door de hendel omhoog/omlaag in te drukken. Let op: de toonarm moet uit rustpositie worden verplaatst (op de armsteun) om de motor van de draaitafel te activeren. Wanneer de toonarm terug in rustpositie wordt geplaatst, valt de motor van de draaitafel uit.
4. Armsteun: deze speciaal ontworpen armsteun beveiligt de toonarm in rustpositie of wanneer hij niet wordt gebruikt. De armsteun werd ontworpen om in de hoogste positie te blijven wanneer hij ontgrendeld is.
5. Hendel omhoog/omlaag: Heft de toonarm op en laat hem zakken.

BELANGRIJK: Verwijder het plastic deksel van het naalddeksel voor de draaitafel aan te zetten.

VOORPANEEL

1. VOLUME: duw de "-" of "+" -knop in om het volume te verhogen/verlagen;
2. MODUS: afspeel- of opnamemodus selecteren. Duw deze toets stevig in voor ongeveer een halve seconde. Hem even indrukken is niet genoeg.

3. VOORWAARTS/ACHTERWAARTS: gaat naar de vorige/volgende track op de usb-stick

4. ▶ / II / ● - functies afspelen, pauzeren en opnemen. Zie de sectie AFSPELEN/OPNEMEN voor meer informatie.

5. Aanhoudend rood licht: Klaar om op te nemen (opnamemodus).

6. Flitsend rood licht: Song wordt opgenomen.
7. Aanhoudend groen licht: Klaar om af te spelen (afspeelmodus).

8. Flitsend groen licht: Er wordt een song afgespeeld.

9. USB-poort: sluit hier een USB-stick aan

ION 1 2 3 4 5

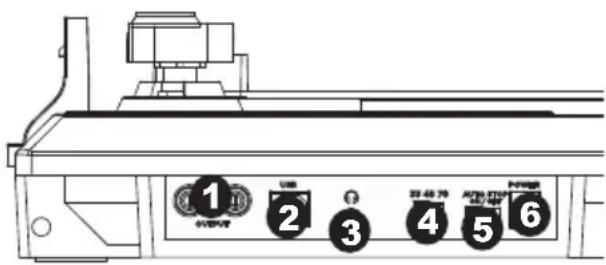

ACHTERPANEEL

1. RCA-uitgang: coaxiale uitgang op lijnniveau; niet verbinden met ingangen op grammofoonniveau (op een ontvanger).

Opmerking: Om bij het afspelen van een plaat via deze uitgangen audio te horen, moet u zich in opnamemodus bevinden.

1. USB: sluit aan op een computer om audio op te nemen met EZ Vinyl/Tape Converter; (QUICK PLAY FLASH gebruikt geen USB-voeding; er moet een stroomadapter worden gebruikt). Gebruik de meegeleverde USB-kabel om uw draaitafel aan te sluiten op uw computer. De m vinylplaten naar computerbestanden.

1 2 3 4 5 6

1. KOPTELEFOON: sluit hierop 1/8" koptelefoons aan (niet meegeleverd). de RCA-uitgangen stoppen met het afspelen van geluid van zodra een koptelefoon is aangesloten.
2. 33/45/78 TPM-SCHAKELAAR: stelt de snelheid van de draaitafel in.
3. Autostop-schakelaar: deze schakelaar zet autostop aan of uit. Wanneer autostop aan staat, begint de draaitafel te draaien van zodra de toonarm zich boven de plaat bevindt

en stopt ze met draaien wanneer de plaat haar einde heeft bereikt. (Wanneer autostop afstaat, blijft de draaitafel altijd draaien, ongeacht de positie van de toonarm.)

Opmerking: als uw plaat stopt voor het nummer is geëindigd, zet dan de Autostop-schakelaar op "off".

1. VOEDING - gebruik de meegeleverde stroomadapter om het apparaat aan te sluiten op het stroomnet (9 V DC, 800mA, pin +, tip -)

* U kunt indien nodig de snelheid van de draaitafel aanpassen door de gepaste schroef vaster/losser te draaien (onderaan de QUICK PLAY FLASH zijn er aparte schroeven voor 33/45/78 toeren per minuut) met een standaard kruiskopschroevendraaier.

AFSPELEN/OPNEMEN

PLATEN AFSPELEN

1. Leg de plaat op de draaitafel.
2. Selecteer snelheid (33/45/78 tpm); gebruik indien nodig de meegeleverde 45-toerenadapter.
3. Ontgrendel de armclip.
4. Gebruik de hendel Omhoog/Omlaag om de toonarm op te heffen en beweeg deze over de plaat.
5. Laat de toonarm zakken op de plaat; de plaat begint te spelen.
6. Pas het volume aan met behulp van de volumeknoppen van uw luidsprekersysteem.
7. Wanneer u geluisterd hebt, heft u de toonarm op en legt u hem terug op de armclip.

OPNEMEN OP EEN USB-STICK

1. Sluit een USB-stick aan op de USB-poort vooraan in de platenspeler.
2. Volg stappen #1-3 in PLATEN AFSPELEN (hierboven).
3. Als het lichtje naast de ▶ / II / ● knop rood blijft, ga dan naar Stap 4. Als het groen is, druk dan een keer op de Mode-knop.
4. Druk om te beginnen opnemen ▶ / II / ● ongeveer 2 seconden lang aanhoudend in; het lichtje begint rood te pinken, wat betekent dat de opname is gestart.
5. Laat de toonarm zakken op de plaat; de plaat begint te spelen en de song wordt opgenomen.
6. Druk wanneer u klaar bent ongeveer 2 seconden op ▶/ II / ● om de opname te stoppen.
7. Herhaal stappen #2-6 hierboven om meer songs op te nemen. Hef de toonarm op wanneer u klaar bent en leg hem terug op de armclip.

MUZIEK AFSPELEN VAN EEN USB-STICK

1. Sluit een USB-stick met MP3-bestanden aan op de USB-poort vooraan in de platenspeler.
2. Als het lichtje naast de ▶ / II / ● knop groen blijft, ga dan naar Stap 3. Als het rood is, druk dan nog eens op de Mode-knop.
3. Druk ▶ / II / ●; het eerste liedje wordt afgespeeld.
   Opmerking: Songs worden afgespeeld in alfabetische volgorde, op basis van de bestandsnamen en mappen op de schijf. QUICK PLAY FLASH doorzoekt in de volgende volgorde de mappen/submappen van de schijf op afspeelbare muziekbestanden: (1) songs opgenomen op de platenspeler, die zich bevinden in de map MUSIC ▶_ION. (2) songs in de hoofdmap (3) songs in andere mappen/submappen (inclusief verborgen of .Trash-mappen)
4. Druk op |<< of >>| om naar de vorige/volgende song te gaan.

1. Sluit de USB-stick aan op een vrije USB-poort op uw computer (bij voorkeur op het achterpaneel van uw computer).
2. Op een pc hebt u toegang tot een USB-stick door te klikken op het pictogram Mijn Computer op uw bureablad (het heet 'Computer' in Windows Vista en Windows 7). Op een Mac verschijnt het pictogram voor USB-sticks op uw bureablad.
3. Selecteer uw USB-stick uit de lijst met schijven in Mijn Computer (pc) of op uw bureaublad (Mac) en klik tweemaal om de schijf te openen.
4. De bestanden, opgenomen met behulp van de QUICK PLAY FLASH bevinden zich in de map MUSIC ▶_ION en hebben titels als 'Rec001.MP3', 'Rec002.MP3' enz. U kunt vervolgens uw songs selecteren en ze slepen naar een map op uw computer. Daarna kunt u uw favoriete MP3-speler gebruiken om de songs af te spelen.
5. Van zodra u uw songs hebt gekopieerd, kunt u de USB-stick veilig verwijderen door te klikken met de rechtermuisknop op het pictogram van de schijf in het systeemvak en selecteer de optie 'de schijf veilig verwijderen' (pc) of klik met de rechtermuisknop (Ctrl+click) op het schijfpictogram op het bureaublad en selecteer 'Uitwerpen' (Mac). Van zodra de schijf uitgeworpen is, kunt u de USB-stick verwijderen uit de USB-poort van de computer.

PROBLEMEN OPLOSSEN

PROBLEEM	OORZAAK	OPLOSSING
Ik hoor geen geluid wanneer ik opneem.	De naald bevindt zich niet op de plaat.	Plaats de naald op de plaat.
De geluidskwaliteit laat te wensen over.	De naald is slecht bevestigd.	De naald moet naar behoren zijn bevestigd aan de toonarm telkens u de draaitafel gebruikt.
	De vinylplaat is vuil of heeft krassen.	Probeer het stof te verwijderen en het oppervlak van de plaat zachtjes af te vegen voor het afspelen.
Bij het opnemen op mijn computer op Windows Vista, zijn mijn opnamen mono in plaats van stereo.	De eigenschappen van de opname-ingang staan niet op 'stereo'.	Het is mogelijk dat u in Vista de opname-ingang manueel op 'stereo' moet zetten.Ga naar Start ▶ Bedieningspaneel ▶ Geluid (in klassieke weergave). Klik daarna op het tabblad Opnemen en markeer de MICROFOON-ingang (USB audiocodec). Klik op Eigenschappen om de instellingen voor opname weer te geven. Klik daarna op het tabblad Geavanceerd en selecteer '2 kanaals, 16 bit, 44100 Hz (CD-kwaliteit)' in het vervolgkeuzemenu Standaardformaat. Klik ten slotte op Toepassen om de instellingen te accepteren.
Mijn muziek wordt afgespeeld op een vreemde toonhoogte.	Onjuiste snelheid geselecteerd op de platenspeler.	Zorg ervoor platen af te spelen op de juiste snelheid. Maak een keuze uit de verschillende snelheden (33, 45 of 78 tpm).
Bij het opnemen op mijn computer met Windows 7 klinken mijn opnames vervormd.	De instelling Niveaus op het bedieningspaneel Geluid van Windows 7 staat te hoog	Ga naar Start ▶ Bedieningspaneel ▶ Geluid (in klassieke weergave). Klik daarna op het tabblad Opnemen en markeer de Microfoon-ingang (USB audiocodec). Klik op Eigenschappen om de instellingen voor opname weer te geven. Klik daarna op het tabblad Geavanceerd en selecteer '2 kanaals, 16 bit, 44100 Hz (CD-kwaliteit)' De twee vakjes in Exclusieve modus uitvinken en op Toepassen klikken. Selecteer het tabblad Niveaus en stel de schuifregelaar niveaus in op '4'. Klik daarna op Toepassen en Ok.
Mijn plaat stopte met spelen voor het nummer was geëindigd.	Als u een 45-toerenplaat afspeelt, kan de Autostopfunctie gedetecteerd hebben dat de toonarm zich voldoende dicht bij het centrum bevond om de plaat stop te zetten.	Zet de Autostop-schakelaar op "off".

TECHNICAL SPECIFICATIONS

TURNTABLE PLAYBACK:

WOW & FLUTTER

• 0.2%

DISTORTION

• 2%

MAX. OUTPUT

- 220Mv
