MANUALE UTENTE Quick Play Flash ION

CONTENUTI DELLA CONFEZIONE

- Assicurarsi che gli elementi elencati di seguito siano contenuti nella confezione:

• QUICK PLAY FLASH
• Tappentino
• Adattatore di alimentazione
• Flash Drive USB
  • CD recante il software
• Cavo USB
• Guida rapida
• Istruzioni di sicurezza e garanzia

- LEGGERE ATTENTAMENTE IL LIBRETTO DI ISTRUZIONI PRIMA DI UTILIZZARE IL PRODOTTO

INTRODUZIONE

Sarà necessario installare EZ Vinyl/Tape Converter per sfruttare la registrazione su computer. EZ Vinyl/Tape Converter è il modo più facile e veloce di trasformare le vostre registrazioni in media digitali. EZ Vinyl/Tape Converter salva comodamente le vostre registrazioni nella libreria iTunes. Abbiamo allegato una comoda Guida Rapida con istruzioni passo passo circa l'installazione e l'uso del software.

Recarsi alla pagina www.ionaudio.com/ezvc per scaricare l'ultima versione dei software EZ Vinyl/Tape Converter oppure per ottenere un'utile guida alla risoluzione dei problemi o ulteriore assistenza.

Per installare il software: inserire il CD in dotazione nel computer e seguire le istruzioni da schermo. Una volta terminato di convertire il vinile, lo si può masterizzare su un CD o caricare su dispositivi media portatili.

Recarsi alla pagina www.ionaudio.com/computer-optimization per maggiori informazioni su come ottimizzare il computer per l'audio.

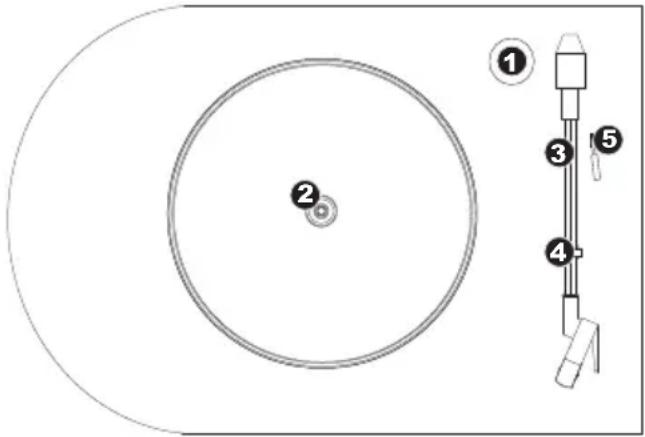

PANNELLO SUPERIORE

1. Adattatore da 45 giri - Servirsi di questo adattatore per riprodurre i dischi a 45 giri.

2. Piatto – Il tappetino e il disco va collocato qui.

3. Braccio - Il QUICK PLAY FLASH è dotato di un braccio e di una cartuccia pre-bilanciati pronti per l'uso. Il braccio può essere alzato e abbassato a mano, oppure premendo la levetta di sollevamento / abbassamento. Va notato che il braccio deve essere allontanato dalla posizione di riposo (sul fermabraccio) affinché il motore del giradischi si attivi. Quando il braccio viene nuovamente collocato in posizione di riposo, il motore si disattiva.

4. Fermabraccio - Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo da restare sollevato quando sbloccato.

5. Levetta di sollevamento / abbassamento - Alza e abbassa il braccio.

IMPORTANTE: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.

PANNELLO ANTERIORE

1. VOLUME - Tenere premuto "-" o "+" per alzare/abbassare il volume;
2. MODE (modalità) - Entra in modalità di riproduzione o di registrazione. Premere questo pulsante per circa mezzo secondo, non limitarsi a batterlo.

3. FORWARD/BACK - Passa alla traccia precedente / successiva del flash drive

4. ▶ / II / ● - Funzioni Play, Pause, e Record (riproduzione, pausa e registrazione). Per maggiori informazioni, si veda il paragrafo RIPRODUZIONE / REGISTRAZIONE.

5. Spia rossa fissa: pronto per registrare (modalità di registrazione).

6. Spia rossa lampeggiante: registrazione di una canzone.
7. Spia verde fissa: pronto per la riproduzione (modalità di riproduzione).

8. Spia verde lampeggiante: riproduzione di una canzone.

9. PORTA USB - Collegare un flash drive USB a questo livello

ION 1 MODE 2 3 4 5

PANNELLO POSTERIORE

1. USCITA RCA - Uscita coassiale a livello di linea; non collegarla a ingressi a livello fono (su un ricevitore). Nota bene: per sentire audio tramite queste uscite quando si riproduce un disco occorre essere in modalità di registrazione.

2. USB - Collegare questa porta ad un computer per registrare l'audio con EZ Vinyl/Tape Converter; (il QUICK PLAY FLASH non può essere alimentato tramite USB: bisogna utilizzare un adattatore di

te 1 OUTPUT 2 3 4 5 6 USB 38-40 79 AUTO POWER

alimentazione. Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Per il trasferimento dei dischi in vinile sul computer, abbiamo allegato software nel CD in dotazione.

1. CUFFIE - Collegare qui delle cuffie stereo da 1/8" (non in dotazione). Le uscite RCA smettono di riprodurre l'audio quando le cuffie sono collegate.

2. INTERRUTTORE 33/45/78 GIRI - Imposta la velocità del piatto

3. Interruttore Autostop – Questo interruttore accende o spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arriva alla fine. (Quando la funzione autostop è disattiva, il piatto continuerà a girare, indipendentemente dalla posizione

* Se necessario, è possibile regolare la velocità del piatto del giradischi stringendo / allentando la vite adeguata (vi sono viti distinte per l'uso a 33/45/78 giri sul lato inferiore del QUICK PLAY FLASH) servendosi di un cacciavite standard a croce.

Nota bene: se la riproduzione del disco si interrompe prima della fine di una canzone, impostare l'interruttore Autostop su "off".

1. POWER - Servirsi dell'adattatore in dotazione per il collegamento ad una presa di corrente da parete (9V DC, 800mA, polo +, punta -)

RIPRODUZIONE / REGISTRAZIONE

COME SUONARE I DISCHI

1. Collocare il disco sul piatto.
2. Selezionare la velocità desiderata (33/45/78 giri); servirsi dell'adattatore 45 giri in dotazione, se necessario.
3. Sganciare il fermabraccio.
4. Servirsi della levetta di sollevamento / abbassamento per alzare il braccio, quindi portarlo sul disco.
5. Abbassare il braccio poggiandolo sul disco: il disco inizierà a suonare.
6. Regolare il volume servendosi dei tasti VOL o dell'impianto delle casse.
7. Una volta terminato, sollevare il braccio e riportarlo sul fermabraccio.

COME REGISTRARE SU FLASH DRIVE

1. Collegare una flash drive USB alla porta USB anteriore del giradischi.
2. Seguire le fasi n. 1-3 in COME SUONARE I DISCHI (qui sopra).

3. Se la spia accanto al pulsante ▶ / II / ● è rossa e fissa, passare alla fase 4. Se è verde, premere una volta il tasto Mode (modalità).

4. Per iniziare a registrare, tenere premuto il tasto ▶ / II / ● per circa 2 secondi; la spia lampeggerà di rosso a indicare che sta registrando.

5. Abbassare il braccio sul disco: il disco verrà riprodotto e la canzone verrà registrata.

6. Una volta terminato, premere ▶ / II / ● per circa 2 secondi per smettere di registrare.

7. Per registrare altre canzoni, ripetere i passaggi 2-6 di cui sopra. Una volta terminato, sollevare il braccio e riportarlo sul fermabraccio.

COME RIPRODURRE MUSICA DA UN FLASH DRIVE

1. Collegare un drive flash USB recante MP3 alla porta USB anteriore del giradischi.
2. Se la spia accanto al pulsante ▶ / II / ● è verde e fissa, passare alla fase 3. Se è rossa, premere una volta il tasto Mode (modalità).
3. Premere ▶ / II / ●: la prima canzone inizierà a suonare.
   Nota bene: le canzoni verranno riprodotte in ordine alfabetico in base al nome del file contenuto in ciascuna cartella del drive. Il QUICK PLAY FLASH effettuerà una scansione delle cartelle / sottocartelle del drive alla ricerca di file musicali riproducibili nel seguente ordine: (1) canzoni registrate dal giradischi contenute nella cartella MUSIC ▶_ION (2) canzoni contenute nella cartella principale (3) canzoni contenute in altre cartelle / sottocartelle (incluse cartelle nascoste o la cartella cestino)
4. Premere |<< or >>| per passare alla canzone precedente / successiva.

COME ACCEDERE A MUSICA REGISTRATA SU FLASH DRIVE PRESENTE SUL COMPUTER

1. Collegare il drive flash USB ad una porta USB libera del computer (preferibilmente una del pannello posteriore del computer).
2. Su PC, è possibile accedere al drive flash aprendo l'icona II mio Computer sul desktop (denominata 'Computer' in Windows Vista e Windows 7). Su Mac, l'icona del drive flash USB apparirà sul desktop.
3. Selezionare il drive flash USB dall'elenco di drive in Computer (PC) o sul desktop (Mac) e fare doppio clic per aprire il drive.
4. I file rgistrati servendosi di QUICK PLAY FLASH si trovano nella cartella MUSIC ▶ _ION e saranno intitolati "Rec001.MP3", "Rec002.MP3, ecc. Si possono quindi selezionare e trascinare le canzoni desiderate in una cartella presente sul computer. Servirsi quindi del proprio lettore MP3 preferito per riprodurre le canzoni.
5. Dopo aver trasferito le canzoni, per rimuovere il drive USB in maniera sicura, fare clic col pulsante destro del mouse sull'icona del drive nella barra di sistema e selezionare l'opzione di "rimozione sicura" del drive (PC), oppure fare clic col pulsante destro del mouse (Ctrl+click) sull'icona del drive sul desktop e selezionare 'Espelli' (Mac). Una volta espulso il drive, si può rimuovere il drive flash USB dalla porta USB del computer.

RISOLUZIONE DI PROBLEMI

PROBLEMA CAUSA SOLUZIONE
Non si sente l'audio mentre registro.	La puntina non è sul disco. Appoggiare la puntina sul disco.
Scarsa qualità sonora.	Il collegamento della cartuccia non è ben fisso.	La cartuccia va fissata saldamente al braccio ogni volta che si utilizza il giradischi.
	Il vinile è sporco o graffiato.	Provare a spolverare delicatamente con un panno la superficie del disco prima di riprodurlo.
Quando si registra sul computer con Windows Vista, le registrazioni sono in mono anziché in stereo.	Le proprietà di ingresso di registrazione in Vista non sono impostate su “stereo”.	In Vista, va specificato “stereo” per l'ingresso di registrazione.Recarsi su Start ▶ Pannello di controllo ▶ Audio (in visualizzazione Classica). Quindi, cliccare sulla linguetta Registrazione ed evidenziare l'ingresso Microfono (USB Audio Codec). Cliccare su Proprietà per richiamare le impostazioni di ingresso. Quindi, cliccare sulla linguetta Avanzate e selezionare “2 channel, 16 bit, 44100 Hz (qualità da CD)” nel menu a discesa Formato predefinito. Infine, cliccare su Applica per accettare le impostazioni.
La musica suona ad un pitch strano.	Velocità errata selezionata a livello del giradischi.	Assicurarsi che i dischi vengano riprodotti alla velocità alla quale sono stati concepiti. Selezionare tra le varie velocità (33, 45 o 78 giri).
Quando registro sul mio computer con Windows 7, le registrazioni risultano distorte.	L'impostazione dei livelli di Audio in Windows 7 è troppo elevata.	Recarsi su Start ▶ Pannello di controllo ▶ Audio (in visualizzazione Classica). Quindi, cliccare sulla linguetta Registrazione ed evidenziare l'ingresso Microfono (USB Audio Codec). Cliccare su Proprietà per richiamare le impostazioni di ingresso. Quindi, cliccare sulla linguetta Avanzate e selezionare “2 channel, 16 bit, 44100 Hz ( qualità da CD)”.Togliere il segno di spunta dalle due caselle in Modalità esclusiva e cliccare su Applica. Selezionare la linguetta Livelli e impostare il cursore dei livelli su ‘4’. Quindi cliccare su Applica e Ok.
La riproduzione del disco si è interrotta prima della fine della canzone.	Se si sta suonando un 45 giri, la funzione di interruzione automatica (Autostop) può aver individuato che il braccio è abbastanza vicino al centro da fermare il disco.	Impostare l'interruttore Autostop su "off".
