Producttype	Boorhamer (klopboor)
Merk	Hitachi
Model	DH 25PA
Voedingsspanning	110-240 V (afhankelijk van regio)
Opgenomen vermogen	650 W
Onbelaste snelheid	0 – 1100 omw/min
Slagfrequentie bij vollast	0 – 4000 slagen/min
Boorcapaciteit beton	3,4 – 25 mm
Boorcapaciteit staal	13 mm
Boorcapaciteit hout	32 mm
Gewicht (zonder snoer en zijhandvat)	3,4 kg
Bedrijfsmodi	Rotatie + slag
Opname	SDS-plus
Geluidsvermogensniveau (LWA)	101 dB(A)
Geluidsdrukniveau (LpA)	90 dB(A) met onzekerheid K=3 dB(A)
Trilling (effectieve waarde)	9,5 m/s²
Meegeleverde accessoires	Kunststof koffer, zijhandvat, diepteaanslag, stofkap
Optionele accessoires	13 mm boorkop (voor houtboren), conische schachtboren, gatenzagen, schroefadapter
Aanbevolen smeermiddel	A-vet voor hamers (Hitachi)
Onderhoud koolborstels	Controleer en vervang de koolborstels wanneer ze de slijtagelimiet hebben bereikt
Veiligheidsinstructies	Draag gehoorbescherming, veiligheidsbril, vermijd losse kleding, stekker uittrekken voorafgaand aan aanpassingen
Referentienorm	EN60745
Bestemmingsland	Europa (voldoet aan WEEE)

Veelgestelde vragen - DH 25PA HITACHI

Hoe verander ik de werkingsmodus op de DH 25PA?

De DH 25PA is alleen ontworpen voor de rotatie + slag modus. Er is geen modusselector. Voor alleen rotatie moet het model DH 25PB worden gebruikt.

Welk type boor gebruiken met de DH 25PA?

Gebruik boren met SDS-plus schacht voor slagboren. Voor het boren in staal of hout is een optionele boorkop (13 mm) nodig, maar de DH 25PA ondersteunt geen alleen rotatie, dus deze accessoires worden niet aanbevolen.

Hoe stel ik de boordiepte in?

Gebruik de meegeleverde diepteaanslag. Draai het zijhandvat los, steek de aanslag in de opening, stel deze in op de gewenste diepte en draai weer vast.

Wat is het motorvermogen van de DH 25PA?

De motor heeft een vermogen van 650 W, met een onbelaste snelheid van 0 tot 1100 omw/min en een slagfrequentie tot 4000 slagen/min.

Welke veiligheidsmaatregelen nemen bij gebruik?

Draag een veiligheidsbril en gehoorbescherming. Houd kinderen uit de buurt. Zorg ervoor dat er geen elektrische kabels in de muur zitten voordat u boort. Gebruik het zijhandvat voor betere controle.

Hoe onderhoud ik de DH 25PA?

Controleer regelmatig de bevestigingsschroeven en de koolborstels. Vervang de borstels wanneer ze versleten zijn. Gebruik alleen Hitachi A-vet voor smering. Laat reparaties uitvoeren door een erkende service.

Kan de DH 25PA metaal of hout boren?

Ja, met de juiste optionele accessoires (13 mm boorkop en geschikte boren), maar de alleen rotatiemodus is niet beschikbaar op de DH 25PA. Gebruik de rotatie + slag modus voorzichtig op zachte materialen.

Hoe bevestig ik een SDS-plus boor?

Trek de schuifring helemaal naar achteren, steek de boor erin terwijl u hem draait tot hij vastzit, laat dan de ring los. De boor is dan vergrendeld.

Wat te doen als de boor overmatig trilt?

Stop onmiddellijk het apparaat en controleer of de boor correct is geplaatst en niet versleten is. Zorg ervoor dat het werkstuk goed is vastgezet. Als de trillingen aanhouden, neem dan contact op met een erkend servicecentrum.

Waar kan ik reserveonderdelen voor de DH 25PA vinden?

Neem contact op met een erkende Hitachi-service. Gebruik de onderdelenlijst (codenummers) in de handleiding om de exacte onderdelen te bestellen. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING DH 25PA HITACHI

Lees alle instructies aandachtig door

Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren.

De term "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

BEWAAR DEZE INSTRUCTIES

1) Werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige en donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.
Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.
Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk op kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VOORZORGSMAATREGELEN BETREFFENDE HET GEBRUIK VAN DE BOORHAMER

1. Draag oordoppen tijdens de werkzaamheden om uw gehoor te beschermen.
2. Het booreinde gedurende of direct na het uitzetten NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet en zou ernstige brandwonden kunnen veroorzaken.
3. Voordat U in een muur, plafond of vloer iets uitbreekt, dient gecontroleerd te worden of er electrische kabels of leidinegn onder liggen.
4. Hund de handgrepen van het elektrisch gereedschap altijd stevig vast. Zoniet, dan zal de tegendruk onzuiver werk of gevaarlijke sit, dan uaties in de hand werken.

TECHNISCHE GEGEVENS

Model DH25PA DH25PB
Voltage (verschillend van gebied tot gebied)*	(110V, 115V, 120V, 127V, 220V, 230V, 240V)
Opgenomen vermogen 650W*
Onbelaste snelheid 0 – 1100/min.
Anatal slagen belast 0 – 4000/min.
Capaciteit: beton 3,4 – 25 mmstaal 13 mmhout 32 mm
Gewicht (zonder kabel en zijgreep) 3,4 kg
Functie	Draaien + Stoten	Draaien + Stotoen alleen Draaien

*Controleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden.

STANDAARD TOEBEHOREN

(1) Doos (Plastic) 1
(2) Zijgreep 1
(3) Stopper 1
(4) Stofvangkap 1

De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijen)

1. Boren van ankergaten (draaien + stoten)

○Boorstuk (smalle as schacht)

Boorstuk (smalle as schacht)
Buitendiameter Effektieve lengte Totale		lengte
3,4 mm	45 mm 90 mm
3,5 mm

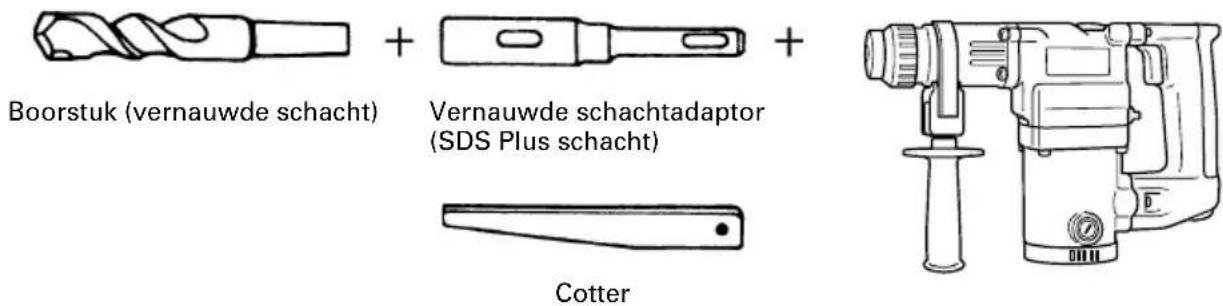

○Boorstuk (vernauwde schacht) en vernauwde schachtadaptor

Buitendiameter

11,0 mm

12,3 mm

12,7 mm

14,3 mm

14,5 mm

17,5 mm

21,5mm

Soort taper Toepasbaar	boorstuk
Morse taper (Nr.1)	Boorstuk(vernauwde schacht)	11,0 – 17,5 mm
Morse taper (Nr.2)	Boorstuk(vernauwde schacht)	21,5 mm
A-taper De vernauwde schachtadaptor gevormde A-taper of B-taper is aanwezig maar het boorstuk ervoor
B-taper niet.

Voor het gebruik van een rechte schachtboorkop voor slagboren met de boorhamer.

2. Bepalen van anker (Draaien + Stoten)

○Ankerstellingsadaptor (voor electrische boorhamer)

3. Gat met grote diameter boren (draaien + stoten)

○Middenpin kernstuk, kernstukschacht en pasplaatje.

Middenpin Kernstuk	(buitendiameter) Kernstukschacht
-25 mm	(A) 32 mm	29 mm
Middenpin (A) 35 mm		m Kernstukschacht (A)38 mm
Middenpin (B) (B) 65 mm Kernstukschacht (B)		45 mm50 mm80 mm90 mm
Gebruik geen kernstukken Met met een buitendiameter (Het van 25 mm of 29 mm. en 29 m	pasplaatje plaatje is niet van toepassing voor 25 mm m kernstuk.)

4. Bout-aanbrengwerk voor chemische anker. (draaien + stoten)

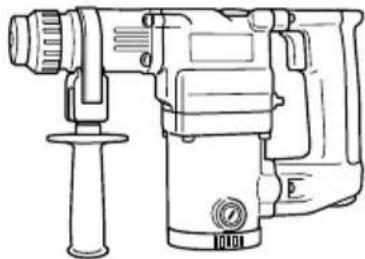

5. Boren van gaten (alleen draaien) (alleen DH25PB)

Boorkop (13VLA)

•
  Boorkopadaptor (D) (SDS Plus schacht)

•

○ 13 mm boorkop (met speciale sleutel) en boorkopadapter (voor het boren in staal of hout.)

6. Drijven van schroeven (alleen draaibeweging) (alleen DH25PB)

Boorstuk Nr.

Boorkopadaptor (D) (SDS Plus schacht)
+

Boorstuk Nr. Schroefmaat Lengte
Nr.2 3 – 5 mm 25 mm
Nr.3 6 – 8 mm 25 mm

7. Stofvangkap en stofverzamelaar (B)

Stofvangkap

Stofverzamelaar (B)

8. Hammer Grease A

500 gr. (in een blik)

70 gr. (in een groene tube)
30 gr. (in een groene tube)

De extra toebehoren kunnen zonder aankondiging op ieder moemnt worden veranderd.

TOEPASSINGEN

Draaien + stoten

○Boren van ankergaten

○Boren van gaten in beton

○Boren van gaten in tegels

Alleen draaien

○Boren in staal of hout (met los verkrijgbare toebehoren)

○Vastdraaien van machine-schroeven, houtschroeven (met los verkrijgbare toebehoren)

VOOR HET GEBRUIK

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Controleren of de netschakelaar op „UIT“ staat. Wanneer de stekker op het net aangesloten is, terwijl

de schakelaar op „AAN“ staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Bevestigen van het boorstuk (Afb. 1)

(1) Om een boorstuk (SDS Plus schacht) te bevestigen, de greep volledig in de richting van de pijl trekken zoals aangegeven in Afb. 1 en vervolgens het boorstuk al draaiend naar binnen steken tot dit ver genoeg zit.
(2) Door de greep los te laten wordt het boorstuk vastgeklemd.
(3) Om het boorstuk te verwijderen, de greep volledig in de richting van de pijl trekken en vervolgens het boorstuk naar buiten trekken.

1. Voor het installeren van de stofvangkap (Standaard toebehoren) of de stofverzamelaar (B) (Extra toebehoren) (Afb. 2, Afb. 3)

Bij ebruik van de boorhamer boven uw hoofd zonder de stofopvang-adapter, dient u de stofvangkap of de stofverzamelaar (B) aan te brengen, voor het opvangen van stof en vallende deeltjes.

○Aanbrengen van de stofvangkap

Breng de stofvangkap voor het gebruik aan op de boorkop, zoals aangegeven in Afb. 2.

Voor het aanbrengen op een boorkop met een grote diameter kunt u het middengat van de stofvangkap vergroten door het voorzichtig met de boorhamer uit te boren.

○Aanbrengen van de stofverzamelaar (B)

Breng de stofverzamelaar (B) voor het gebruik aan op de boorkop, door de stofverzamelaar (B) voor het eind van de boorkop gelijk te houden met de groef in de handgreep. (Afb. 3)

VOORZICHTIG:

○De stofvangkap en de stofverzamelaar (B) dienen uitsluitend voor het boren in boten. Gebruik deze onderdelen niet bij het boren in hout of in metaal.

○Steek de stofverzamelaar (B) volledig in het klemgedeelte van de hoofdeenheid.

○Bij inschakelen van de boorhamer terwijl de stofverzamelaar (B) niet tegen het beton-oppervlak aan sluit, zal de stofverzamelaar (B) met de boorkop mee draaien. Let dus op dat u de schakelaar pas indrukt nadat u de stofverzamelaar (B) stevig tegen het betonnen oppervlak gedrukt heeft. (Bij gebruik van de stofverzamelaar (B) met een boorkop die in totaal meer dan 190 mm lang is, kan de stofverzamelaar (B) het betonnen oppervlak niet raken, zodat meedraaien dan onvermijdelijk is. Gebruik daarom de stofverzamelaar (B) uitsluitend op een boorkop met een totale lengte van 166 mm, 160 mm of 110 mm.

○Leeg telkens na het boren van twee of drie gaten.

○Verwijder de stofverzamelaar (B) voor u de boorkop vervangt.

1. Kiezen van aandrijfstuk

Schroefkoppen of boren kunnen beschadigd worden indien een voor de diameter van de schroef verkeerd boorstuk wordt gebruikt om de schroef vast te draaien.

GEBRUIK

LET OP:

Voorkom ongelukken en controleer dat de startschakelaar in de uit-stand is gedrukt en de stekker van het netsnoer is ontkoppeld alvorens een boorstuk of andere onderdelen te bevestigen of te verwijderen. De startschakelaar moet ook uitgeschakeld worden wanneer u het werk onderbreekt of nadat u klaar bent met het werk.

1. Bediening van de schakelaar

Het toerental van de boor kan door verandering van de druk op de drukschakelaar geregeld worden. De snelheid is gering, wanneer de drukschakelaar slechts licht getrokken is en verhoogt zich, wanneer de schakelaar verder doorgetrokken wordt.

Deze boorhamer kan worden gebruikt voor draaien en stoten door de keuzehendel (alleen DH25PB)

helemaal tegen de klok in naar het teken te draaien. (Afb. 5)

(1) Bevestig de boor.

(2) Plaats de punt van de boor op de gewenste positie en trek aan de schakelaar. (Afb. 6)

(3) Het is niet nodig met kracht tegen de boorhamer te drukken. Lichtjes drukken zodat de stukjes naar buiten komen is reeds voldoende.

VOORZICHTIG:

Als het boorstuk vast komt te zitten in een ijzeren stang, kan de boorhamer hevi gaan schudden. Zorg er daarom voor dat beide handgrepen goed worden vastgehouden zoals aangegeven in Afb. 6.

1. Alleen draaien (DH25PB)

De boorhamer kan worden ingesteld om alleen te draaien door de keuzehendel helemaal met de klok mee naar het teken te draaien. (Afb. 7)

Ga als volgt te werk voor het boren in hout of metaal met behulp van de boorkop en boorkopadaptor (extra toebehoren).

Bevestigen van de boorkop en boorkopadaptor: (Afb. 8)

(1) Bevestig de boorkop aan de boorkopadapter.

(2) Het onderdeel van de SDS Plus schacht is hetzelfde als een boorstuk. Zie daarom het gedeelte „Bevestigen van het boorstuk” om dit deel te bevestigen.

VOORZICHTIG:

○Het is niet nodig met kracht tegen de boorhamer te drukken. Wordt ditrmatige slij-tage van de punt van het boorstuk en een kortere levensduur van de boorhamer.

○Probeer geen ankergaten te boren of gatenin beton terwijl de machine in de „alleen draaien“ functie is.

○Probeer de boorhamer niet te gebruiken in de „draaien en stoten” functie terwijl de boorkop en de boorkopadaptor zijn bevestigd. Dit zal de levensduur van de diverse onderdelen van de machine aanzienlijk verkorten.

1. Drijven van machineschroeven (Afb. 9)

Steek eerst het schroefstuk in de aansluitbus die zich aan het uiteinde van het kopadaptor (D) bevindt. Bevestig vervolgens het kopadaptor (D) op het apparaat zoals beschreven in 4 (1), (2), (3). Plaats de top van het schroefstuk in de gleuven van de kop van de schroef. Pak het apparaat stevig beet en draai de schoef vast.

VOORZICHTIG:

○Zorg ervoor dat de schroef niet al te lang wordt aangedraaid, omdat de schroef beschadigd zou kunnen worden.

○Zet de boorhamer recht op de schroef wanneer deze wordt aangedraaid; wanneer dit niet gedaan wordt kan de kop van de schroef beschadigd worden. De draaikracht kan ook onvoldoende op de schroef worden overebracht.

○Probeer niet de slag-en draaifunktie van de hamerboor te gebruiken met de boorhuls en boorkop bevestigd.

1. Aandraaien van houtschroeven (Afb. 9)

(1) Kiezen van de juiste boorpunt Gebruik indien mogelijk altijd een plus-kop schroef omdat een boorpunt gemakkelijk van een min-kop schroef afglijdt.

(2) Aandraaien van houtschroeven

○Maak een gat in de oppervlakte van het hout voordat de houtschroef ingedraaid wordt. Zet de punt van de boor op de kop van de schroef en draai deze langzaam naar binnen.

○Draai de boorhamer eerst langzaam totdat deschroef gedeeltelijk is ingedreven, en trek dan verder aan de schakelaar om optimale drijfkracht te verkrijgen.

VOORZICHTIG:

Neem voorzichtigheid in acht bij het maken van een gat voor de schroef; met de hardheid van het hout dient rekening gehouden te worden. Als het gat te klein is, of te ondiep, hetgeen meer drijfkracht vereist, kan het schroefdraad van de schroef beschadigd worden.

1. Gebruik van de stopper (Afb. 10)

(1) Draai de knop op de zijhendel los en steek de stopper in het bevestigingsgat van de zijhendel.

(2) Pas de positie van de stopper aan de diepte van het gat aan en draai de knop stevig vast.

7. Gebruik van het boorstuk (met vernauwde schacht) en de vernauwde schachtadaptor

(1) Bevestig de vernauwde schachtadaptor aan de boorhamer. (Afb. 11)

(2) Bevestig het boorstuk (met vernauwde schacht) aan de vernauwde schachtadapter. (Afb. 11).

(3) Schakel de boorhamer in en boor een gat van de gewenste diepte.

(4) Voor het verwijderen van het boorstuk (met vernauwde schacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter terwijl de boorhamer wordt ondersteund. (Afb. 12)

GEBRUIK VAN HET KERNSTUK (VOOR LICHE BELASTING)

Met behuip van het kernstuk (voor lichte balasting) kunnen grote kaliber gaten geboord worden. Gebruik het kernstuk samen met de los verkrygbare en de kernstukschacht.

1. Monteren

VOORZICHTIG

Schakel de boorhamer uit en trek de stekker uit het stopcontact.

(1) Bevestig het kernstuk aan de kernstukschacht. (Afb. 13)

Bedek de schroefdraad van de kernstukschacht met vet om naderhand het demonteren te vergemakkelijken.

(2) Bevestig de kernstukschacht aan de boorhamer. (Afb. 14)

(3) Steek de middenpin zo ver mogelijk in het pasplaatje.

(4) Leg het pasplaatje op het kernstuk en draai het links-of rechtsom zodat het niet uit positie kan raken, zelfs als het kernstuk naar beneden wordt gericht. (Afb. 15)

2. Boren (Afb. 16)

(1) Steek de stekker in het stopcontact.

(2) De middenpen heeft een ingebouwde veer. Door deze recht en zachtjes tegen een muur of vloer te drukken maakt de oppervlakte van het kernstuk contact waarna een gat geboord kan worden.

(3) Als de diepte van het gat ongeveer 5 mm bedraagt, kan de positie van het gat bepaald worden. Verwijder

hierna de middenpin en het plaatje en boor vervolgens het gat.

(4) Het is niet nodig met kracht tegen de boorhamer te drukken. Wordt dit wel gedaan, dan zal dit resulteren in overmatige slijtage van de punt van het boorstuk en een kortere levensduur van de boorhamer.

VOORZICHTIG

Schakel de boorhamer uit en trek de stekker uit het stopcontact alvorens de middenpin en het plaatje te verwijderen.

3. Demonteren (Afb. 17)

Neem de kernstukschacht uit de boorhamer en sla twee of drie keer hard met een hamer op de kop van de kernstukschacht. Het kernstuk kan nu verwijderd worden.

SMEREN

Gebruik vet met een lage viscositeit voor het smeren van de boorhamer. De boorhamer hoeft in dit geval slechts af en toe te worden gesmeerd. Neem contact op met een erkend onderhoudscentrum voor het vervangen van het vet indien het lekt bij losse schroeven.

De boorhamer zal niet efficient werken en de levensduur zal verkorten indien de boorhamer niet of onjuist wordt gesmeerd.

VOORZICHTIG:

Gebruik uitsluitend het gespecificeerde vet of smeermiddel. Het gebruik van een ander smeermiddel zal mogelijk een abnormale of inefficiente werking van de boorhamer tot gevolg hebben. Laat het vet door een erkend onderhoudscentrum vervangen wanneer nodig.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Versleten boren dienen onmiddelijk vervangen of geslepen te worden, daar gebruik van versleten boren kan resulteren in verminderde efficiëntie en defekten aan de motor.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven moten regelmatig geïnspecteerd en gecontroleerd worden of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart“ van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstel (Afb. 18)

De motor is voorzien van koolborstels die ver-slijten. De motor kan beschadigd worden wanneer de koolborstels versleten zijn. De motor stopt automatisch wanneer deze voorzien is van auto-stop koolborstels.

In dit geval dienen beide koolborstel vervangen te worden door nieuwe borstels van hetzelf de nummer, zoals Afb. 18 laat zien.

De koolborstels dienen tevens schoon gehouden te worden om ervan verzekerd te zijn dat deze vrij in de borstelhouders schuiven.

5. Het wisselen van de koolborstel:

Men demonteert de borsteldeksel met een steeksleutel. Men kan de koolbotstel dan gemakklijk verwijderen.

6. Lijst vervangingsonderdelen

A: Ond.nr.
B: Codenr.
C: Gebr.nr.
D: Opm.

LET OP

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

AANTEKENING:

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 101 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 90 dB (A)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Typische gewogen effektieve versnellingswaarde: 9,5 m/s².

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Español
