Producttype	Compacte hi-fi-keten met iPod-dockstation en FM-tuner
Merk	JVC
Model	NX-PN7E
Afmetingen (B x H x D)	318 x 148 x 154 mm
Gewicht	1,6 kg
Voeding	Netadapter DC 10,7 V, 3 A (model AA-R1001)
Stroomverbruik	35 W (ingeschakeld) / 4 W (stand-by) / 1 W (ECO-modus)
Versterker	10 W (5 W + 5 W) bij 8 Ω (10 % THD)
Luidsprekers	2 x conus 7 cm
Luidsprekerimpedantie	8 Ω
FM-tuner	Bereik 87,50 – 108,00 MHz
Audio-ingangen	Audio In (stereo mini-jack), 2 iPod-docks
Uitgangen	Hoofdtelefoon (mini-jack), composietvideo (voor iPod)
Meegeleverde accessoires	Afstandsbediening, CR2025-batterij, netadapter, FM-antenne
Hoofdfuncties	iPod-weergave, FM RDS-tuner, Sound Turbo, timer, klok, ECO-modus, automatische stand-by, display dimmen
iPod-compatibiliteit	iPod nano, mini, classic, touch, iPhone (zie handleiding voor details)
Reiniging	Haal de stekker uit het stopcontact en reinig met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Open de behuizing niet, stel niet bloot aan vocht, zorg voor voldoende ventilatie.
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met een erkende dealer.

Veelgestelde vragen - NX-PN7E JVC

Hoe sluit ik mijn iPod aan op het apparaat?

Sluit uw iPod aan op dock A of B van het apparaat. Zorg ervoor dat het apparaat in de stand-by modus staat voordat u aansluit. Sluit het dockdeksel wanneer de iPod niet wordt gebruikt.

Hoe stel ik de klok in?

Druk op CLOCK/TIMER tot "AdjCLOCK" verschijnt. Gebruik de toetsen + of - om de uren, daarna de minuten en tenslotte de dag van de week in te stellen. Bevestig met SET/SELECT.

Waarom gaat het apparaat niet aan?

Controleer of de stekker goed in het stopcontact zit. Als het probleem aanhoudt, haal dan de stekker eruit, wacht een paar seconden en steek hem er weer in.

Hoe activeer ik de Sound Turbo-functie?

Druk op de toets SOUND TURBO op het apparaat of de afstandsbediening. "S-TURBO" wordt weergegeven en het geluid wordt versterkt. Om uit te schakelen, drukt u nogmaals.

Hoe programmeer ik FM-zenders voor?

Selecteer FM als bron. Stem af op de gewenste zender en druk vervolgens op PTY SEARCH (SET/SELECT). Kies een voorkeursnummer met + of - en bevestig met SET/SELECT.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel is tussen de afstandsbediening en de sensor. Vervang indien nodig de batterij (CR2025). Richt hem naar het voorpaneel van het apparaat.

Hoe gebruik ik de timer om wakker te worden?

Druk meerdere keren op CLOCK/TIMER tot "TIMER 1" verschijnt. Kies het type (dagelijks of eenmalig), stel de tijd, bron (iPod, FM, Audio In) en het volume in. Zet het apparaat in stand-by om de timer te activeren.

Kan ik een ander apparaat dan de iPod beluisteren?

Ja, sluit een draagbare audiospeler of andere bron aan op de AUDIO IN-aansluiting (mini-jack) aan de achterkant. Selecteer daarna "AUDIO IN" als bron met de toets FM/AUDIO IN.

Hoe stop ik de display-demonstratie?

Houd de toets DEMO (op het apparaat of de afstandsbediening) ingedrukt tot "DEMO OFF" op het display verschijnt. Om opnieuw te activeren, houdt u opnieuw ingedrukt tot "DEMO ON".

Wat te doen bij stroomuitval?

Na een stroomstoring gaan de FM-voorkeuzes en klokinstellingen verloren. U moet de klok opnieuw instellen en de FM-zenders opnieuw programmeren. Andere instellingen kunnen behouden blijven.

GEBRUIKSAANWIJZING NX-PN7E JVC

In beide standen van de AAN/UIT-toets is de speler volledig losgekoppeld van de stroomvoorziening. Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit). De hoofdspanningsstekker, spanning-uitschakelaar of een adapter worden voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

• Met het toestel in standby geschakeld, licht het STANDBY-lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY-lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

LET OP

Ter voorkoming van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

LET OP

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

LET OP:

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling, vuur of dergelijke.

LET OP

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren bij het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

LET OP

VOORZICHTIG: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant:

Geen belemmeringen en voldoende ruimte.

1. Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

1. Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Zijaanzicht (lateraal)

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Europese Unie]

Producten

Batterij

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een correcte behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina www.jvc-europe.com bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Annuleren van de displaydemonstratie 5

Basisbedieningen 6

Hoofdtoestel 6

Afstandsbediening 8

Afspelen van een iPod 11

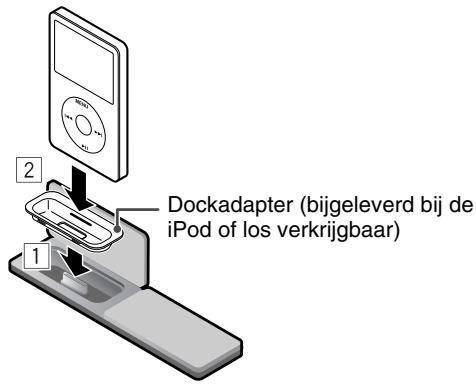

Aansluiten van iPod toestellen 12

Bediening 13

Luisteren naar een FM-uitzending 15

Ontvangst van FM-zenders met Radio Data System

17

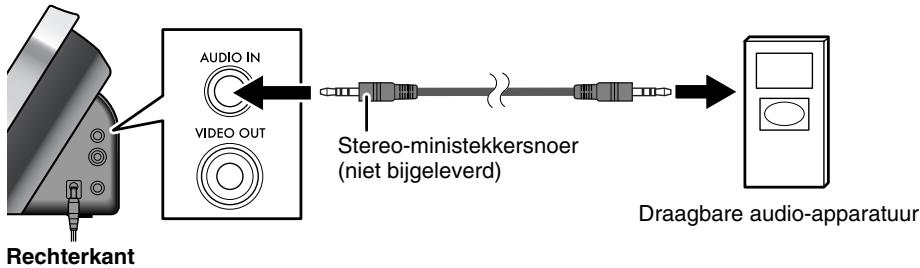

Weergave van andere apparatuur 21

Overige apparatuur aansluiten 21

Bediening 21

Instellen van de klok en de timer 22

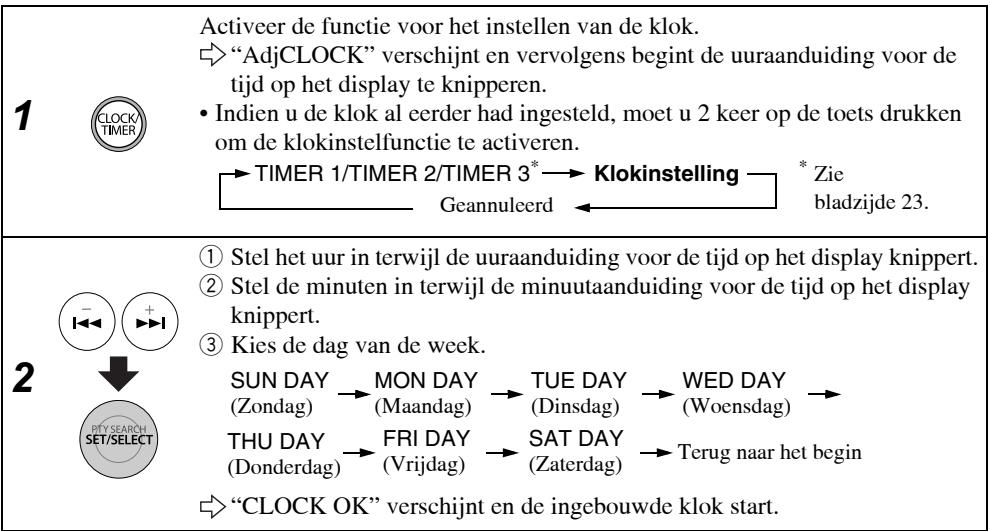

Instellen van de klok 22

Instellen van de timer 23

Problemen oplossen 25

Hartelijk dank voor de aanschaf van dit JVC-product!

Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het toestel op een plaats die goed kan worden geventileerd, zodat het toestel niet oververhit kan raken.

Zet de eenheid NOOIT in de buurt van warmtebronnen of op plaatsen waar het aan direct zonlicht, overmatige stofvorming of trillingen wordt blootgesteld.

• Houd voldoende afstand tussen de eenheid en de tv.
• Voorkom storing met de tv en houd het toestel derhalve uit de buurt van de tv.

Stroombron

• Wanneer u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het netsnoer.

Raak het netsnoer NIET met natte handen aan.

Interne hitte

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond het toestel is. Het toestel kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien geblokkeerd door een krant, doek, etc., kan de warmte niet goed worden afgevoerd.

Overige

• Wacht met gebruik, trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er een metalen voorwerp of vocht in het toestel terecht is gekomen.

Demonteer de eenheid NOOIT, aangezien het geen onderdelen bevat die door uzelf kunnen worden gerepareerd.

• Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem niet functioneert.

In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het toestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het cijfer tussen haakjes toont het bijgeleverde aantal van de onderdelen.

• Afstandsbediening (1)
• Lithium-knoopcel CR2025 (1) (de batterij is geïnstalleerd voorafgaand aan het transport vanuit de fabriek.)
• Netsnoer (1)
• Lichtnetadapter (AA-R1001) (1) FM-antenne (1)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

LET OP:

Om het risico van brand te vermijden en schade te voorkomen.

• Gebruik uitsluitend de bijgeleverde lichtnetadapter.
• Gebruik de bijgeleverde lichtnetadapter niet voor andere apparatuur.

De afstandsbediening voorbereiden

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

Voorkant

Vervangen van de batterij in de afstandsbediening

Plaats de batterij met de (+ en -) polen in de juiste richting in de afstandsbediening.

• Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

Achterkant

WAARSCHUWINGEN:

• Bewaar de batterij buiten het bereik van kleine kinderen. Raadpleeg direct een arts indien een kind per ongeluk een batterij heeft ingeslikt.
• Niet opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien. De batterij kan lekken, barsten of een brand veroorzaken door een van deze handelingen uit te voeren.
• Bewaar de batterij niet samen met andere metalen voorwerpen. De batterij kan anders lekkage, barsten of een brand veroorzaken.
• Alvorens een batterij weg te gooien of op te slaan, moet u deze met isoleerband omwikkelen; de batterij kan anders lekkage, barsten of een brand veroorzaken.
• Steek niet met een pincet of andere voorwerpen in de batterij. De batterij kan anders lekkage, barsten of een brand veroorzaken.
• Gooi een lege batterij op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

LET OP:

De batterij kan ontploffen indien deze verkeerd is geplaatst.

Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

Aansluiten

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

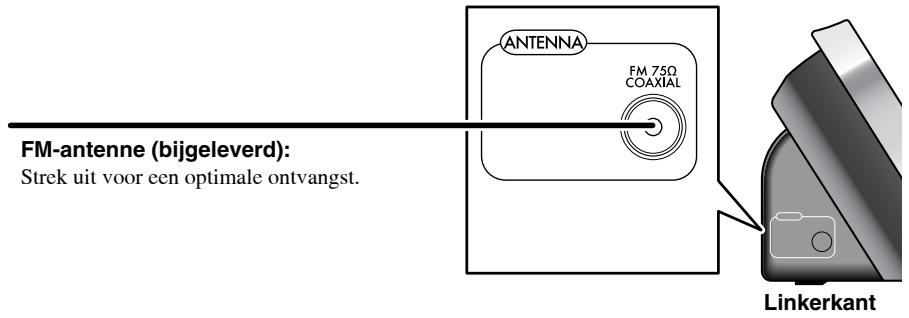

Aansluiten van de antenne

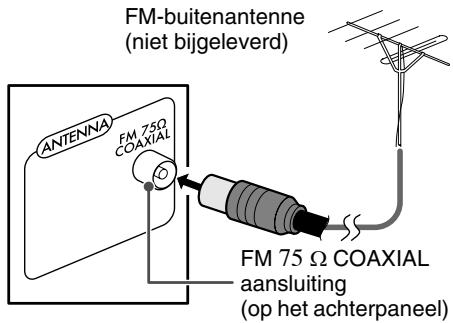

Voor een betere FM-ontvangst

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75Ω draad met coaxiale stekker (IEC of DIN45325).

OPMERKING:

Zorg dat de FM-antenne geen contact maakt met andere aansluitingen, snoeren of het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het toestel, snoeren en het netsnoer. De ontvangst kan anders mogelijk slechter worden.

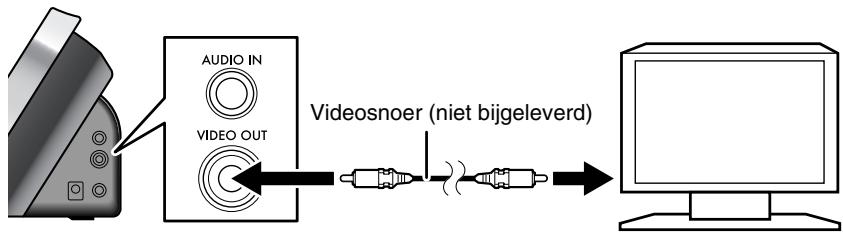

Aansluiten van het videosnoer voor het bekijken van video/beelden van een iPod

Voor weergave van een video/beeld van uw iPod op uw TV, moet u de VIDEO OUT aansluiting van dit toestel middels een composiet-video snoer (niet bijgeleverd) met de composiet-video-ingang van uw TV verbinden.

Rechterkant

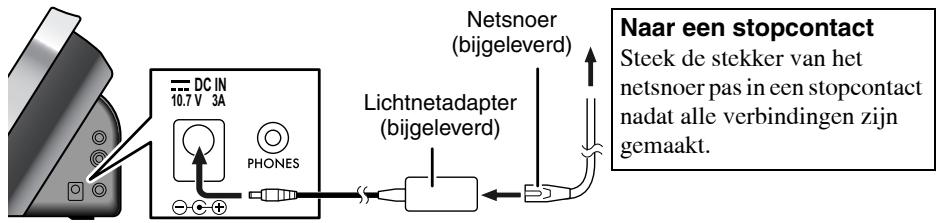

Netsnoer aansluiten

Rechterkant

Annuleren van de displaydemonstratie

De displaydemonstratie start automatisch wanneer u de stekker van het netsnoer voor het eerst in een stopcontact steekt.

• De displaydemonstratie stopt tijdelijk wanneer u het toestel bedient. De displaydemonstratie start weer indien u ongeveer 2 minuten geen bediening uitvoert.

Knuppen		Functie
Op het toestel	Met de afstandsbediening
COLOR DEMO	COLOR	Houd ingedrukt totdat “DEMO OFF” op het display verschijnt.

• Houd voor het activeren, DEMO ingedrukt totdat "DEMO ON" op het display verschijnt.
• De displaydemonstratie functioneert niet wanneer de ECO-functie is geactiveerd (blz. 9).

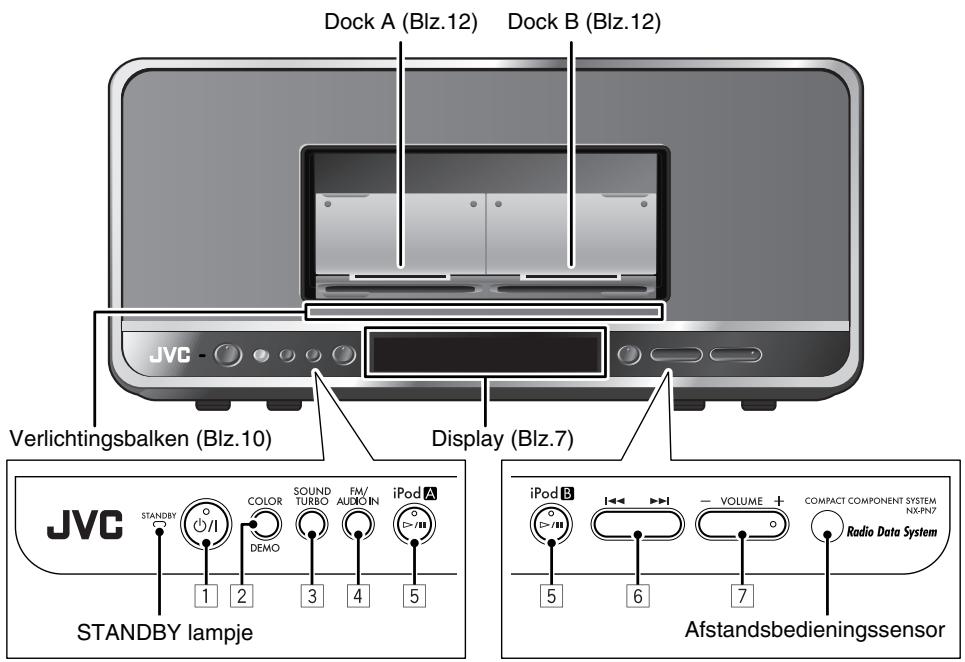

Hoofdtoestel

Het hoofdtoestel bedienen

Knuppen		Functies
1	O/1	In- of uitschakelen (standby) van het toestel.
2	COLOR DEMO	Veranderen van de kleur van de verlichtingsbalken. (Blz.10) • Voor de DEMO toets, zich bladzikje 5.
3	SOUND TURBO	Sound Turbo is geactiveerd. (Blz.10)
4	FM/AUDIO IN	De bron verandert maar FM of AUDIO IN (Blz.21). FM ←→ AUDIO IN
5	iPod A iPod B	• De bron verandert maar iPod A/iPod B. (Blz.13) • Starten en pauzeren van de weergave van een iPod. (Blz.13)
6		• iPod (Blz.13): Druk: Achterwaarts verspringen/voorwaarts verspringen Houd ingedrukt: Voorwaarts/achterwaarts zoeken • FM (Blz.15): Stemt op een zender af.
7	- VOLUME +	Stelt het volumeniveau in. (VOL MIN/VOL 1 t/m VOL 29/VOL MAX).

Display-informatie

iPod A B

S.TURBO

FM TUNED TA ST MONO News Info A.STBY 123 SLEEP

Symbolen	Beschrijving
iPod®	Licht op wanner een iPod met dock A is verbonden.
iPod®	Licht op wanner een iPod met dock B is verbonden.
S.TURBO	Licht op wanner Sound Turbo is geactiveerd. (Blz.10)
FM	Licht op wanner FM als bron is gekozen.
TUNED	Licht op wanner op een zender met voldoende signalsterkte is afgestemd.

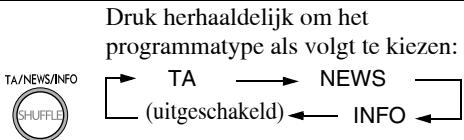

TA/News/Info	Toont het programmatype voor Enhanced Other Networks tijdens de FM-functie. (Blz.20)
ST	Licht op wanner stereo FM-uitzending worden ontvangen.
MONO	Licht op wanner de FM mono-ontvangstfunctie is geactiveerd.
A.STBY	• Licht op wanner automatisch standby worden geactiveerd. (Blz.10) • Knippert ongeveer 3 minuten voordat het toestel met “Automatisch standby” worden uitgeschakeld. (Blz.10)
1/2/3	• Licht op wanner de timer worden ingesteld. (Blz.24) • Tijdens de werkung van de timer, knippert de 1/2/3 icoon.
SLEEP	Licht op wanner de inslaaptimer worden geactiveerd. (Blz.10)

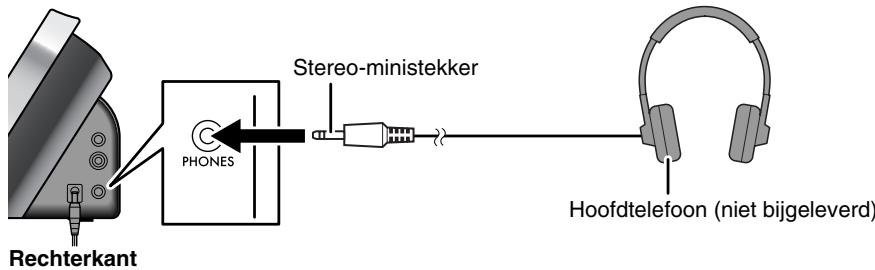

Gebruik van een hoofdtelefoon

Verlaag eerst het volume alvorens een hoofdtelefoon aan te sluiten.

• De luidsprekers worden uitgeschakeld wanneer u een hoofdtelefoon aansluit.

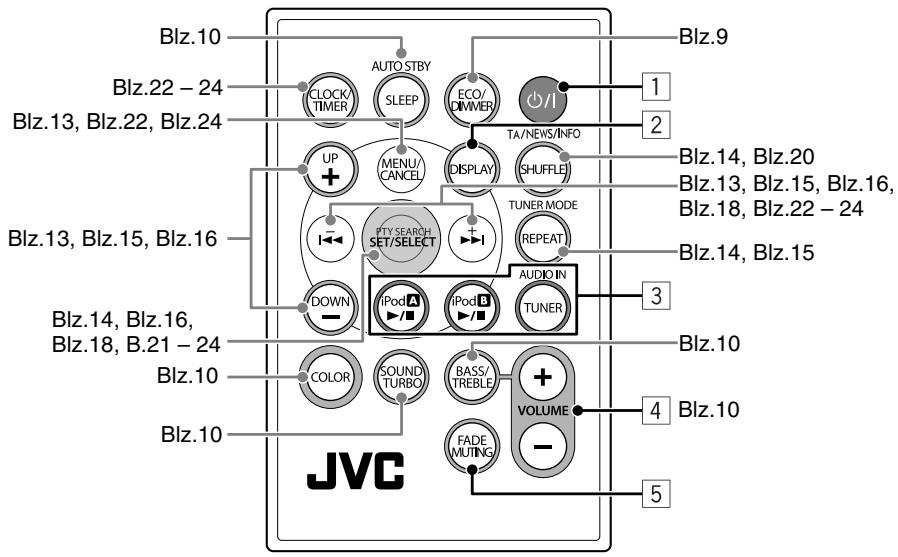

Afstandsbediening

Bediening via de afstandsbediening

Basisbedieningen

Knuppen		Hoofdfuncties
1	◎/ɪ	In- of uitschakelen (standby) van het toestel.

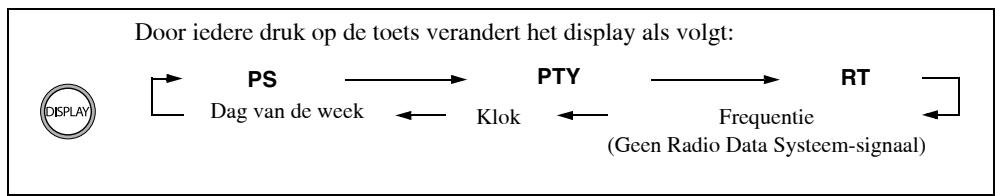

2	DISPLAY	Wijzigt de display-informatie • Voor iPod A/iPod B/AUDIO IN: • Wanner het toestel wordenuitgeschakeld: → Bronnaam → Klok → Klok → Dag van de week → Dag van de week • Voor FM: → Frequentie → Klok → Dag van de week → RT → PTY → PS
3	iPodA iPodB //I	• De bron verandert�ui iPod A/iPod B. (Blz.13) • Starten en pauzeren van de weergave van een iPod. (Blz.13)
	AUDIOIN TUNER	De bron verandert�ui FM of (Blz.15) AUDIO IN (Blz.21).
4	+ VOLUME -	Stelt het volumeniveau in. (VOL MIN/VOL 1 t/m VOL 29/VOL MAX).
5	FADE MUTING	Verlaagt het volume in een keer. • Om het volume te herstellen, opnieuw indrukken of volumeniveau aanpassen.

Dimmen van het display en de verlichtingsbalken—DIMMER

U kunt de helderheid van het display en de verlichtingsbalken veranderen.

Druk herhaaldelijk verwijl het toestel is ingseschakeld.	DIM 1 → DIM 2 DIM OFF (Geannuleerd)
ECO/DimVER	DIM 1: Dimt het display en de verlichtingsbalken. DIM 2: Dimt het display meer dan “DIM 1” en de verlichtingsbalken worden uitgeschakeld.

Instellen van de ECO-functie

Met de ECO-functie geactiveerd, worden het display ter energiebesparing uitgeschakeld wanneer het toestel in standby is geschakeld.

Druk terwijl het toestel in standby is geschakeld. "ECO ON" verschijnt even op het display.

• De klok wordt niet op het display getoond wanneer het toestel in standby is geschakeld.
• Voor het annuleren van deze functie, drukt u nogmaals op ECO/DIMMER. "ECO OFF" wordt even getoond en vervolgens verschijnt de klok op het display.
• De batterij van de iPod wordt niet opgeladen wanneer de ECO-functie is geactiveerd.

Veranderen van de kleur van de verlichtingsbalken.

U kunt de kleur van de verlichtingsbalken veranderen.

• De kleur wordt voor iedere bron vastgelegd.

Druk herhaaldelijk om de kleur van de verlichtingsbalken te veranderen.

• U kunt één van de negen kleuren kiezen.
• Met iPod A of iPod B als bron gekozen, kunt u de kleur van iedere verlichtingsbalk afzonderlijk instellen: de balk onder de iPod bron.

■ Uitschakelen van het toestel na een bepaalde tijd—Inslaaptimer

Druk herhaaldelijk om de tijd (in minuten) als volgt in te voeren:

• Druk eenmaal op SLEEP om de resterende tijd voor de uitschakeling te controleren.

U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Automatisch uitschakelen van het toestel—Automatisch Standby

Houd ingedrukt totdat "A STBY" op het display verschijnt.

⇔ A.STBY begint te knipperen nadat de weergave is gestopt.

Het toestel wordt uitgeschakeld indien u gedurende ongeveer 3 minuten geen bediening uitvoert terwijl A.STBY knippert.

• Voor het annuleren van deze functie, houdt u AUTO STBY ingedrukt totdat "OFF" op het display verschijnt.
• Deze functie werkt niet wanneer FM als bron is gekozen.

■ Versterken van het geluid—Sound Turbo

Met deze functie wordt het geluid versterkt.

Druk om Sound Turbo te activeren.

⇒ "S-TURBO" verschijnt even en S.TURBO licht op het display op.

• Voor het annuleren van deze functie, drukt u nogmaals SOUND TURBO. "OFF" verschijnt op het display.

Instellen van de toon

U kunt de lage en hoge tonen instellen.

1 BASS TREBLE	Kies het in te stellen onderdeel. BASS ←→ TREBLE
2 + VOLUME	Stel het niveau van de lage of hoge tonen in (-5 t/m +5).

Afspelen van een iPod

U kunt 2 iPod toestellen met het toestel verbinden voor weergave van geluid en video van de iPod.

Geschikte iPod types:

iPod model	Audio	Video
iPod nano 1GB/2GB/4GB	✓	—
iPod nano (2de generatie) 2GB/4GB/8GB	✓	—
iPod nano (3de generatie) 4GB/8GB	✓	✓
iPod mini 4GB	✓	—
iPod mini (2de generatie) 4GB/6GB	✓	—
iPod (4de generatie) 20GB/40GB	✓	—
iPod photo (4de generatie) 20GB/30GB/40GB/60GB	✓	✓*
iPod video (5de generatie) 30GB/60GB/80GB	✓	✓
iPod classic 80GB/160GB	✓	✓
iPod touch 8GB/16GB/32GB	✓	✓
iPhone 4GB/8GB/16GB	✓	✓

• Alleen voor stilbeeld.

Indien de weergave van uw iPod niet juist is, moet u uw iPod softwarematig naar de nieuwste versie updaten. Ga voor details over een update van uw iPod naar de Apple-website http://www.apple.com.

iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen. iPhone is een handelsmerk van Apple Inc.

Aansluiten van iPod-toestellen

Verbind de iPod met dock A of B van het toestel.

U kunt tegelijkertijd 2 iPod-toestellen aansluiten.

• Controleer dat het toestel standby is geschakeld alvorens een iPod te verbinden.

1.

2.

Ontkoppelen van de dockadapter van de dock:

Trek de dock-adapter met uw nagel of een stomp voorwerp in de uitsparing omhoog.

• Wees voorzichtig zodat uw vingers en de aansluiting van het dock niet worden beschadigd.

OPMERKINGEN:

• Wees voorzichtig en beschadig de aansluiting op het dock niet bij het verbinden/ontkoppelen van de iPod.
• Sluit de afdekking van het dock wanneer u geen iPod met het toestel verbindt.

Meer over het opladen van de batterij van de iPod

De batterij van de iPod wordt als tijd via het toestel opgeladen, uitgezonderd wanneer de ECO-functie (zie bladzijde 9) van het toestel is geactiveerd.

• Indien er 2 iPod toestellen zijn aangesloten, worden beide batterijen tegelijkertijd opgeladen.
• Zie de handleiding van de iPod voor details aangaande het opladen van de batterij.

Bediening

Zie voor details tevens de handleiding van de iPod.

OPMERKINGEN:

• Zorg dat u de juiste video-instelling met de iPod heeft gekozen alvorens een video/beeld van de iPod op uw TV weer te geven. Zie de handleiding van de iPod voor details aangaande de juiste instelling.
• Voor iPhone en iPod touch Bedien de iPod in de volgende gevallen direct:
• voor gebruik van de home-toets
• bij het kiezen van programma-pictogrammen op het Home scherm
• voor het verslepen van de schuiver

Knuppen		Functions	Bediening van de iPod
Op het toestel	Met de afstandsbediening
iPod A iPod B iPod C iPod D iPod E iPod F iPod G iPod Houd ingedrukt*1: iPod is in de instaapfunctie geschakeld.		Druk: -Kiezen van iPod A/iPod B als bron en starten van de weergave. -Starten/pauzeren van de weergave. Houd ingedrukt*1: iPod is in de instaapfunctie geschakeld.	▲II, ▲of II
		Druk: Voorwaarts verspringen Houd ingedrukt: Voorwaarts zoeken	▲I
		Druk: Achterwaarts verspringen Houd ingedrukt: Achterwaarts zoeken (Drukijdens weergave omশ het begin van het fragment terug te keren.)	▲
-	MENU/CANCEL	Terugkerenশ het voorgaande menu/schem.	MENU*2
-	UP+DOWN	Kiezen van een onderdeel van het menu/schem. -Druk: Kiezen van een onderdeel. -Houd ingedrukt: Rollen door een lijst. Druk op een van de toetsen om het rollen te stoppen. • Voor iPhone en iPod touch: De toetsen werken na het starten van "Music" of "Videos" door op het overeenkomende programma-pictogram op het Home scherm van de iPod te tikken. • Voor andere iPod toestellen dan hierboven vermeld: De toetsen werken hetzelfde als het tegen-de-klok-in/met-de-klok-mee klikwiel van de iPod.	Klikwiel*2

¹ Niet beschikbaar voor iPhone en iPod touch. ² Niet aanwezig op iPhone en iPod touch.

Vervolg op de volgende bladzijde

Knoppen		Functies	Bediening van de iPod
Op het toestel	Met de afstandsbediening
		Bevestigen van een onderdeel van het menu/schem.	Middentoetsen*
—	SET/SELECT	Kiezen van de gewenste shuffle-functie. ➔“SHUFFLE” verschijnt even op hetdisplay.· Het shuffle-pictogramlicht op het display/schem van de iPod op.· Druk om te annuleren nogmaals totdat hetshuffle-pictogramverdwijnt.· Shuffle-weergave werkt voor de iPod die alsbron is gekozen.
—	TA/NEWS/INFO(SHUFFLE)
		Kies de gewenste herhaalfunctie. ➔“REPEAT” verschijnt even op hetdisplay.· Het herhaal-pictogramlucht op het display/schem van de iPod op.· Druk om te annuleren nogmaals totdat hetherhaal-pictogramverdwijnt.· Herhaalde weergave werkt voor de iPod die alsbron is gekozen.
—	TUNER MODE(Repeat)

• Niet aanwezig op iPhone en iPod touch.

OPMERKINGEN:

• JVC is niet aansprakelijk voor verlies van data of beschadiging van de iPod ten gevolge van het gebruik van dit systeem.
• Raak de aansluitingen op het dock en van de iPod niet aan en tik er ook niet op. U zou de aansluitingen anders namelijk kunnen beschadigen.
• Controleer bij het aansluiten van de iPod op het dock dat het dock geheel in de iPod is gestoken.
• Stel het volume in op de minimale stand alvorens een iPod aan te sluiten of te ontkoppelen.
• Het geluid wordt mogelijk vervormd bij weergave van audiobronnen met een hoog opnameniveau. Schakel de equalizer van de iPod uit indien het geluid wordt vervormd. Zie de handleiding van de iPod voor details aangaande de bediening van de iPod.
• Draag het toestel niet met de iPod nog aangesloten. Het zou anders kunnen vallen of de aansluitingen kunnen worden beschadigd.
• Schakel het toestel UIT alvorens de iPod te ontkoppelen.
• Verwijder de iPod van het dock indien niet in gebruik.
• Bedien de iPod direct indien u de aangesloten iPod niet met het toestel of de afstandsbediening kunt bedienen.
• Wacht na het aansluiten van een iPod even totdat het toestel gereed voor bediening is (ongeveer 3 seconden).

Luisteren naar een FM-uitzending

Basisbedieningen

Knuppen		Functies
Op het toestel	Met de afstandsbediening
		Kiezen van FM als bron.FM AUDIO IN←AUDIO INDe ST (stereo) indicator Licht op het display op (indien de ontvangst goed is) wannesen een FM-programma stereo wordenuit gezonden.
		Druk: Veranderen van de_freqtie.Houd even ingedrukt en LAST los: Het toestel zoekt zenders en stopt wannesen een zender met voldoende signalsterkte is gezonden.Druk nogmaals om het Zoeken te stoppen.
		Stemt op een voorkeurzender af: Druk herhaaldelijk om een voorkeurzendernummer te kiezen. (Voor het vastleggen van zenders, zich bladzijde 16.)
		Veranderen van de FM-ontvangstfunctie: Druk op de toets om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is of veel ruis heeft. MONO (mono) verschijnt op de display. De ontvangst wordenverbeterd maar het stereo-effectGaat echter verloren.Voor het wat erherstellen van het stereo-effect, druk nogmaals.

Vastleggen van zenders

U kunt 30 FM-zenders als voorkeurzenders vastleggen.

1	AUDIO IN TUNER	Kies FM als bron.
2	- + -	Stem af op de zender die u als voorkeurzender wilt instellen. ·Ukteunt tevens, indien gekozen, de mono-ontvangstfunctie vastleggen voor vast te leggen FM-zenders.
3	PHY.SEARCH SET/SELECT	Activeer de functie voor voorkeurnummers. →“SET”knippert eenaar seconden op het display. ·Voltooi de volgende handelingen verwijl de aanduiding knippert.
4	UP + DOWN	Kies een voorkeurnummer voor de vast te leggen zender.
5	STORED SET/SELECT	Leg de zender vast. →“STORED”verschijnt even op het display.

OPMERKINGEN:

• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken.
• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, worden de hiervoor onder dat nummer vastgelegde zender gewist.

Ontvangst van FM-zenders met Radio Data System

Met het Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit toestel kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service):

PTY (Programma Type):

RT (Radio Tekst):

Toont de algemeen bekende zendernamen.

Toont het soort programma dat wordt uitgezonden.

Toont tekstmededelingen die door de zender worden uitgezonden.

Levert informatie over de soorten programma's die door Radio Data System-zenders van verschillende netwerken worden uitgezonden.

OPMERKING:

Ga naar http://www.rds.org.uk indien u meer over Radio Data System wilt weten.

Veranderen van informatie van het Radio Data System

OPMERKING:

"NO PS", "NO PTY" of "NO RT" verschijnt op het display indien er geen signalen voor het Radio Data Systeem worden uitgezonden.

Programma's zoeken op PTY-codes (PTY-zoekopdracht)

U kunt een bepaald soort programma van de voorkeurzenders (zie “Vastleggen van zenders” op bladzijde 16) gemakkelijk opzoeken door de PTY-code te specificeren.

1 PTYSEARCH SET/SELECT	Druk herhaaldelijk totdat de “SELECT” indicator op het display oplicht. ➔ De functie voor het instellen van de PTY-code van het toestel worden geactiveerd.
2	Kies een PTY-code. • Voor een beschrijving van de PTY-codes, zich bladzijde 19.
3	Het toestel zoekt in de voorkeurzendersaar het gekozen programmatype en stent op een passende zender af.

Om het zoeken voort te zetten voor het opzoeken van een ander programma dat met het gekozen programmatype overeenkomt, drukt u op PTY SEARCH terwijl de aanduidingen op het display knipperen.

OPMERKINGEN:

• Druk op PTY SEARCH om het zoeken te stoppen.
• "NOT FOUND" verschijnt op het display indien er geen geschikt programma werd gevonden.

PTY-codes
NONE	Geen programmatype, ongedefiniertedprogramma of mocilik in andere categorieënplaatsbaar.	WEATHER	Weerberichten.
NEWS	Nieuws.	FINANCE	Overzichten van de Beurs, handel, commercie, etc.
AFFAIRS	Programma's die dieper op hetnieuws ingaan-actualiteiten of analyse.	CHILDREN	Programma's voor eenjong publiek.
INFO	Programma's die advies over diverseonderwerpen leveren.	SOCIAL	Programma's over sociologie, geschiedenis, geografie, psychologie en de gemeenschap.
SPORT	Programma's die over sport gaan.	RELIGION	Religieuze programme's.
EDUCATE	Educatieve programme's.	PHONE IN	Programma'saarin luisteraars via detelefoon of een publiek forum hunmening kurenget.
DRAMA	Radiohoorspelen en series.	TRAVEL	Reisinformationie.
CULTURE	Programma's over diverse aspectenvan nationale of regionale cultuur, met inbegrip van taal, theater, etc.	LEISURE	Programma's over recreatieveactiviteiten.
SCIENCE	Programma's overnatuurwetsenschappen entechnologie.	JAZZ	Jazzmuziek.
VARIED	Voornamelijk praat-programma's,bijvoorbeeld quizzes,paneelspelletjes en interviews vanpersonen.	COUNTRY	Liedjes die oorspronkelijk van deAmerikaanse Zuidelijkke Staten komenof op de traditieaarvan gebaseerd.
POP M	Commercjièle hedendaagse populairemuziek.	NATION M	Huidige populaire muziek uit het landof de regio in de moedertaal.
ROCK M	Rockmuziek.	OLDIES	Muziek uit de "golden age" oftewel"gouwe ouwe".
EASY M	Huidige moderne "easy-listening"muziek.	FOLK M	Muziek voortkomend uit de wortelsvan de muzikale cultuur van eenbepaald land.
LIGHT M	Instrumentale muziek, vokalemuziek of koorzang.	DOCUMENT	Programma's aangaande feitelijkezaken, gekenteerd met eenkritische blink.
CLASSICS	Uitvoeringen van bekende orkestensymfonieën, kamermuziek, etc.	TEST	Uitzendingen voor het testen vannooduitzendingen enwaarschuwingen.
OTHER M	Muziek die onder geen van de anderecategoriesn valt.	ALARM	Mededelingen in geval van rampen ennoodgevallen.

• De classificatie van de PTY-codes voor bepaalde FM-zenders is mogelijk anders dan hierboven beschreven.
• De PTY-codes verschijnen in de hierboven getoonde volgorde op het display.

Tijdelijk automatisch overschakelen naar een programma van uw keus

Met de Enhanced Other Networks functie kan het toestel tijdelijk maar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (TA, News of Info). - Deze functie werkt tijdens het luisteren maar een FM-zender die de vereiste signalen uitstuurt.

TA: Verkeersinformatie in uw gebied. NEWS: Nieuws

INFO: Programma's die informatie en advies in de breedste zin van het woord geven.

Werking van de Enhanced Other Networks functie:

Indien een zender een door u gekozen programma start uit te zenden, schakelt het toestel automatisch naar die zender over. De aanduiding van de PTY-code begint te knipperen.

Nadat het programma afgelopen is, schakelt het toestel terug naar de zender die hiervoor werden ontvangen, maar de functie blijft geactiveerd (de aanduiding stopt met knipperen en licht continu op).

OPMERKING:

Indien u op TA/NEWS/INFO op de afstandsbediening drukt tijdens ontvangst van een Enhanced Other Networks programma, verschijnt "LOCKED" twee seconden op het display. Vervolgens worden + / - vergrendeld. Druk nogmaals op TA/NEWS/INFO om te ontgrendelen.

Weergave van andere apparatuur

Overige apparatuur aansluiten

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) kunt u andere apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler, etc.

Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzing.

OPMERKING:

Controleer dat het toestel standby is geschakeld alvorens andere apparatuur te verbinden of te ontkoppelen.

Bediening

Weergave van andere apparatuur

1 AUDIO IN Kies AUDIO IN als bron. TUNER FM ←→ AUDIO IN

2 Start de weergave van de apparatuur.

Instellen van het geluidsingangsniveau van de andere apparatuur

U kunt het geluidsingangsniveau van de aangesloten apparatuur aanpassen, als het inkomend signaal te zwak of te sterk is.

1	AUDIO IN TUNER	Kies AUDIO IN als bron.
2	PYSEARCH SET/SELECT	Houd ingedrukt om het geluidsingangsniveau in te stellen. LEVEL 1: Normaal ingangsniveau. LEVEL 2: Verhogen van het ingangsniveau. LEVEL 3: Verhoogt het ingangsniveaueer dan “LEVEL 2”.

Instellen van de klok

Stel de ingebouwde klok in voor gebruik van de timer. - U kunt de klok instellen wanneer het toestel standby of ingeschakeld is.

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.
• De klok wordt naar "0:00" teruggesteld wanneer de stroom wordt onderbroken. U moet de klok opnieuw instellen.

Instellen van de timer

U kunt de timer bijvoorbeeld als wekker gebruiken.

• Voor gebruik van een iPod of andere apparatuur voor weergave, moet u deze voor het starten met het toestel verbinden. (Blz.12, Blz.21)
• U kunt de timer instellen wanneer het toestel standby of ingeschakeld is.
• Het toestel wordt automatisch 2 uur na het timer-gestuurd starten uitgeschakeld.

1	CLOCK/TIMER	Activeer de functie voor het instellen van de timer. ➔ “TIMER 1”, “TIMER 2” of “TIMER 3” verschijnt op het display.
2	+ ↓	Kies de in te stellen timer. ➔ TIMER 1→ TIMER 2→ TIMER 3
3	+ ↓ ↓	WEEKLY ←→ ONCE WEEKLY: Zie stap 4 hieronder. ONCE: De timer werkt eenmalig op de gekozen dag van de week.
4	+ ↓ ↓	Kies de gewenste dag van de week. • Indien “WEEKLY” in stap 3 is gekozen: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → MON-FRI → MON-SAT → EVERYDAY → Terug maar het begin
	+ ↓ ↓	SUN DAY t/m SAT DAY: De timer werkt iedere week op de gekozen dag. MON-FRI: De timer werkt ieder week vanaf maandag t/m vrijdag. MON-SAT: De timer werkt ieder week vanaf maandag t/m zaterdag. EVERYDAY: De timer werkt iedere dag.
	+ ↓ ↓	• Indien “ONCE” in stap 3 is gekozen: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → Terug maar het begin
5	-1+1 ↓ DEFY.SEARCH SET/SELECT	① Stel het=uur en dan de minuut voor de startijd in. ② Kies de weergavebron—"IPod A", "IPod B", "FM" of "AUDIO IN". ·Kies indien "FM" is gekozen het voorkeurnummer van de gewenste zender. Wanner u "FM --" kiest, worden op de LAST beluisterde voorkeurzender afgestemd. (Zie "Luisteren maar een FM-uitzending" op bladzijde 15.) ③ Kies het volumeniveau. →"SET OK" verschijnt gezolgd door informatie voor het instellen en verzolgens verschijnt het pictogram en Licht het timernummer (1/2/3) op het display op.
6	0/1	Schakel het toestel UIT (standby).

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de timer te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Annuleren van de timer

1	CLOCK TIMER	Kies de te annuleren timer.
	↑	TIMER 1→ TIMER 2→
	←	TIMER 3 ←
2	“CANCEL” knippert op het display.
	→	Het ↓ pictogram en het timernummer (1/2/3) dooft.

OPMERKING:

De gemaakte instellingen worden bij het annuleren van de timer vastgelegd.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw toestel heeft.

Algemeen

Het toestel gaat niet aan.

De stekker is niet goed in het stopcontact gestoken. Steek de stekker goed in. (Blz.5)

Aanpassingen of instellingen worden plotseling geannuleerd voordat u klaar bent.

Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische storing. Trek de stekker uit het stopcontact en steek hem weer in het stopcontact.

Toestel kan niet met de afstandsbediening worden bediend.

Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het toestel. Richt de afstandsbediening op de sensor op het voorpaneel. Signalen kunnen de sensor niet bereiken. Houd dichter bij het toestel. De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

Hoofdtelefoon is aangesloten. (Blz.8)

Toestel wordt ineens uitgeschakeld.

Het toestel wordt door de automatische standbyfunctie uitgeschakeld.

U drukte te lang op SLEEP tijdens het instellen van de inslaaptimer en de automatische standbyfunctie werden geactiveerd.

Voor het instellen van de inslaaptimer moet u kort op de toets drukken. (Blz.10)

Bediening voor iPod

Geen weergave van de iPod, terwijl de iPod wel op het display oplicht.

De batterij is leeg. Laat langer dan 10 minuten aangesloten.

Bediening voor de radio

Uitzendingen zijn door ruis slecht te horen.

De antenneverbinding is ontkoppeld of verkeerd gemaakt. (Blz.4) De FM-antenne is niet goed uitgestrekt en geplaatst. (Blz.4)

Gebruik van de timer

Timer werkt niet.

De timer start uitsluitend wanneer het toestel is uitgeschakeld (standby). Er kan een stroomstoring hebben plaatsgevonden. Stel eerst de klok en vervolgens de timer opnieuw in. (Blz.22, Blz.23)

Technische gegevens

Accessoires

Zie bladzijde 3.

Versterker

Uitgangsvermogen 10W (5W + 5W) bij 8Ω (10% THD) (IEC268-3)

Aansluitingen

AUDIO IN Ingangsgevoeligheid/Impedantie (1 kHz) LEVEL 1: 500 mV/47 kΩ LEVEL 2: 250 mV/47 kΩ LEVEL 3: 125 mV/47 kΩ

Dock A en B voor iPod Geschikte iPod types: Zie bladzijde 11. Uitgangsvermogen (iedere iPod): 5 V gelijkstroom ≈ 500 mA

VIDEO OUT (Voor iPod) Composiet

PHONES

32 Ω - 1 kΩ

15 mW / kanaal uitgang bij 32 Ω

Tuner

FM-afstembereik: 87,50 MHz - 108,00 MHz

Toestel

Afmetingen (B/H/D): 318 mm × 148 mm × 154 mm

Gewicht: Bij benadering 1,6 kg

Luidsprekerspecificaties

Type: Full-range bass-reflex type

Luidsprekers: 7 cm hoornvormig × 2

Impedantie: 8 Ω

Voeding

Stroombron: 10,7 V gelijkstroom, 3 A (EXTERNAL DC IN)

Lichtnetadapter (AA-R1001) INGANG: 110 - 240 V wisselstroom~, 50 Hz / 60 Hz 1 A

UITGANG: 10,7 V gelijkstroom, 3 A, 32,1 VA

Stroomverbruik: 35 W (stroom ingeschakeld) 4 W of minder (in standbyfunctie) 1 W of minder (in ECO-functie) 19 W (tijdens standby met twee iPod toestellen aangesloten)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Indices

Introduzione 2

Precauzioni 2

Per cominciare. 3

Collegamenti 4
