Produkttyp	Kompakte Hi-Fi-Anlage mit iPod-Dockingstation und FM-Tuner
Marke	JVC
Modell	NX-PN7E
Abmessungen (B x H x T)	318 x 148 x 154 mm
Gewicht	1,6 kg
Stromversorgung	Netzadapter DC 10,7 V, 3 A (Modell AA-R1001)
Stromverbrauch	35 W (Betrieb) / 4 W (Bereitschaft) / 1 W (ECO-Modus)
Verstärker	10 W (5 W + 5 W) an 8 Ω (10 % THD)
Lautsprecher	2 x 7 cm Konuslautsprecher
Lautsprecherimpedanz	8 Ω
FM-Tuner	Bereich 87,50 – 108,00 MHz
Audioeingänge	Audio In (Stereo-Klinke), 2 Dockingstationen für iPod
Ausgänge	Kopfhörer (Klinke), Composite-Video (für iPod)
Mitgeliefertes Zubehör	Fernbedienung, CR2025-Batterie, Netzadapter, FM-Antenne
Hauptfunktionen	iPod-Wiedergabe, FM-RDS-Tuner, Sound Turbo, Timer, Uhr, ECO-Modus, Auto-Standby, Display-Dimmung
iPod-Kompatibilität	iPod nano, mini, classic, touch, iPhone (siehe Handbuch für Details)
Reinigung	Gerät vom Netz trennen und mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen, vor Feuchtigkeit schützen, ausreichend belüften.
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an einen autorisierten Händler.

Häufig gestellte Fragen - NX-PN7E JVC

Wie verbinde ich meinen iPod mit dem Gerät?

Schließen Sie Ihren iPod an Dockingstation A oder B des Geräts an. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie ihn anschließen. Schließen Sie die Abdeckung der Dockingstation, wenn der iPod nicht verwendet wird.

Wie stelle ich die Uhr ein?

Drücken Sie CLOCK/TIMER, bis 'AdjCLOCK' erscheint. Verwenden Sie die Tasten + oder -, um die Stunden, dann die Minuten und schließlich den Wochentag einzustellen. Bestätigen Sie mit SET/SELECT.

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie, ob der Netzstecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, ziehen Sie das Netzkabel ab, warten Sie einige Sekunden und stecken Sie es wieder ein.

Wie aktiviere ich die Sound-Turbo-Funktion?

Drücken Sie die Taste SOUND TURBO am Gerät oder an der Fernbedienung. 'S-TURBO' wird angezeigt und der Sound wird verstärkt. Zum Deaktivieren drücken Sie erneut.

Wie speichere ich FM-Sender?

Wählen Sie FM als Quelle. Stimmen Sie den gewünschten Sender ab, drücken Sie dann PTY SEARCH (SET/SELECT). Wählen Sie eine Speichernummer mit + oder - und bestätigen Sie mit SET/SELECT.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen Fernbedienung und Sensor befindet. Ersetzen Sie die Batterie bei Bedarf (CR2025). Richten Sie sie auf die Vorderseite des Geräts.

Wie verwende ich den Timer zum Aufwachen?

Drücken Sie mehrmals CLOCK/TIMER, bis 'TIMER 1' erscheint. Wählen Sie den Typ (täglich oder einmal), stellen Sie die Zeit, die Quelle (iPod, FM, Audio In) und die Lautstärke ein. Schalten Sie das Gerät in den Bereitschaftsmodus, um den Timer zu aktivieren.

Kann ich andere Geräte als den iPod hören?

Ja, schließen Sie einen tragbaren Audioplayer oder eine andere Quelle an die AUDIO IN-Buchse (Klinke) auf der Rückseite an. Wählen Sie dann mit der Taste FM/AUDIO IN 'AUDIO IN' als Quelle.

Wie beende ich die Display-Demo?

Halten Sie die DEMO-Taste (am Gerät oder an der Fernbedienung) gedrückt, bis 'DEMO OFF' im Display erscheint. Zum Reaktivieren halten Sie sie erneut gedrückt, bis 'DEMO ON' erscheint.

Was tun bei Stromausfall?

Nach einem Stromausfall gehen die FM-Senderspeicher und Uhreinstellungen verloren. Sie müssen die Uhr neu einstellen und die FM-Sender neu programmieren. Andere Einstellungen bleiben möglicherweise erhalten.

BEDIENUNGSANLEITUNG NX-PN7E JVC

Die / Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden. Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab).

Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ACHTUNG:

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o. Ä. ausgesetzt werden.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

ACHTUNG: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite:

Hindernisfrei und gut zugänglich.

1. Seitenwände/Oberseite/Rückwand:

Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).

1. Unterseite:

Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Europäische Union]

Produkte

Batterie

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Website www.jvc-europe.com, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Produkte entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Sehr geehrter Kunde, sehr geehrte Kundin, dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein. Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Technical Services Europe GmbH Postfach 10 05 04 61145 Friedberg Deutschland

Vorsichtsmaßregeln 2

Erste Schritte 3

Verbindungen 4

Aufheben der Display-Demonstration 5

Grundlegende Bedienungsverfahren 6

Hauptgerät 6

Fernbedienung 8

Wiedergabe vom iPod 11

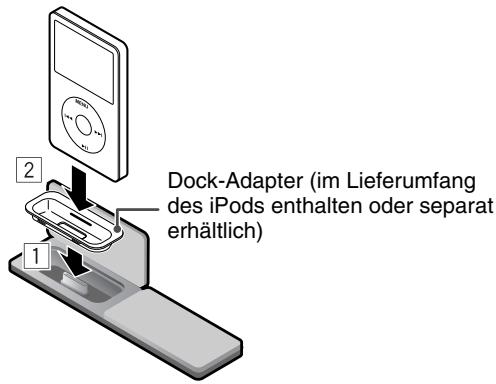

Anschließen des iPod-Geräts 12

Bedienungen 13

Hören von UKW-Sendungen 15

Grundlegende Bedienungsverfahren 15

Empfang von UKW-Sendungen mit Radio Data System 17

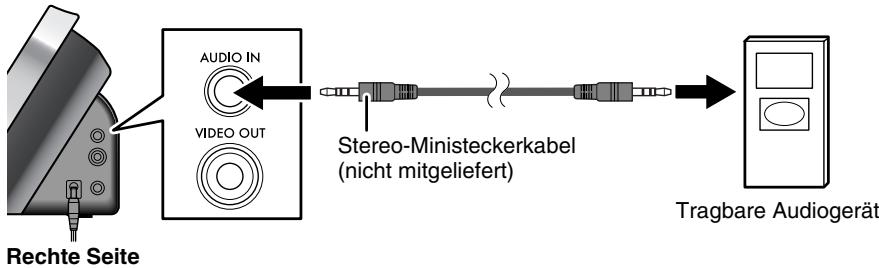

Wiedergabe von anderen Geräten 21

Anschließen anderer Geräte 21

Bedienungen 21

Einstellen von Uhr und Timer 22

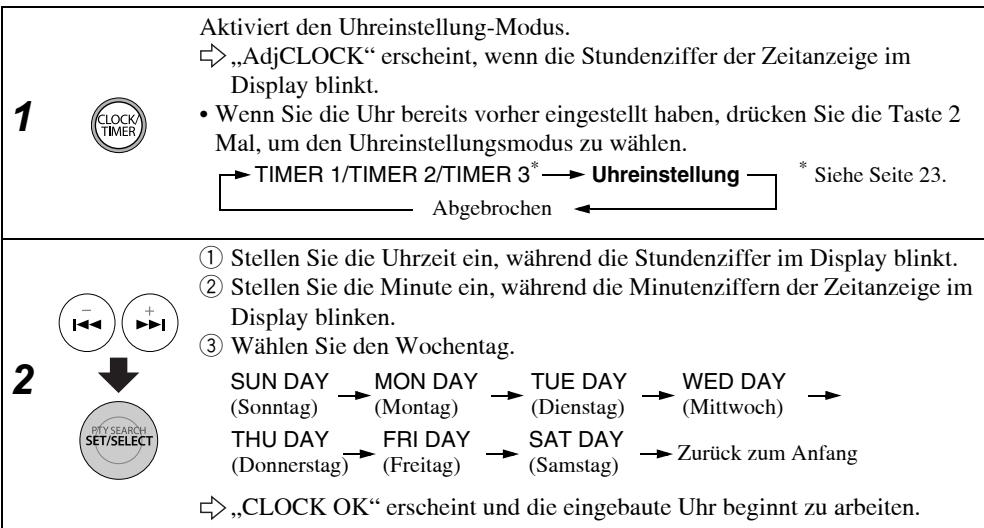

Einstellen der Uhr 22

Einstellung des Timers 23

Störungssuche 25

Technische Daten 26

Einleitung

Wir danken Ihnen für den Kauf eines JVC Produkts.

Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist — zwischen 5°C und 35°C.
• Stellen Sie das Gerät an einem Ort mit ausreichender Lüftung auf, um Hitzestau in dem Gerät zu vermeiden.

Stellen Sie das Gerät NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Sorgen Sie für einen ausreichenden Abstand zwischen dem Gerät und Ihrem Fernsehgerät.
• Halten Sie das Gerät vom Fernsehgerät fern, um Störungen mit dem Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Abtrennen des Geräts von der Wandsteckdose ziehen Sie immer am Stecker und nicht am Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Interne Hitze

Zur Sicherheit müssen Sie folgende Gegenstände beachten: - Stellen Sie sicher, dass für gute Lüftung um das Gerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Geräts verursacht werden. - Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder ein Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

• Falls Metallgegenstände oder Flüssigkeiten ins Gerät geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen Sie das Gerät NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie dieses Gerät über längere Zeit nicht verwenden, ziehen Sie den Netzstecker von der Wandsteckdose ab.

Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Erste Schritte

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Gerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.

Mitgeliefertes Zubehör

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

Fernbedienung (1) - Lithiumknopfbatterie CR2025 (1) (Die Batterie wurde bei Auslieferung im Werk installiert.) - Netzkabel (1) - Netzstecker (AA-R1001) (1) UKW-Antenne (1)

Falls etwas fehlt, wenden Sie sich bitte sofort an Ihren Händler.

VORSICHT:

Zur Vermeidung von Bränden und Schäden sollten Sie das Folgende beachten:

• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verwenden Sie den mitgelieferten Netzstecker nicht für andere Geräte.

Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isolationsfolie heraus.

Vorderseite

Ersetzen der Batterie in der Fernbedienung: Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und -) ein.

• Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen die Batterien ausgewechselt werden.

Rückseite

WARNUNGEN:

• Legen Sie die Batterie an einem Ort ab, wo sie außer Reichweite kleiner Kinder ist. Falls ein Kind versehentlich die Batterie verschluckt, rufen Sie sofort einen Arzt. Die Batterie nicht aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren. Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Beim Entsorgen oder Aufbewahren der Batterie diese mit Klebeband umwickeln; andernfalls kann die Batterie sich stark erhitzen, bersten oder explodieren. Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Entsorgen Sie die Batterie gemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

VORSICHT:

Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch den selbst oder entsprechenden Typ ersetzen.

Verbindungen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen getätigt sind.

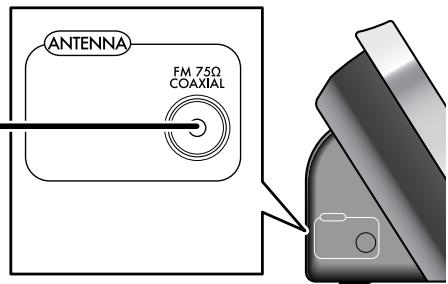

Anschließen der Antenne

UKW-Antenne (mitgeliefert):

Strecken Sie sie aus, um den besten Empfang zu erzielen.

Linke Seite

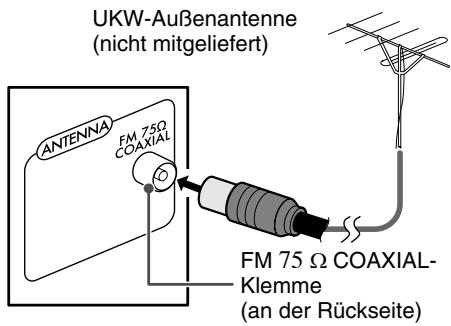

Für besseren UKW-Empfang

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75-Ohm-Draht mit Koaxstecker (IEC oder DIN 45325) an.

UKW-Außenantenne (nicht mitgeliefert)

HINWEIS:

Stellen Sie sicher, dass die UKW-Antenne nicht andere Klemmen, Verbindungskabel oder Netzkabel berührt. Halten Sie außerdem die Antenne von Metallteilen des Geräts, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

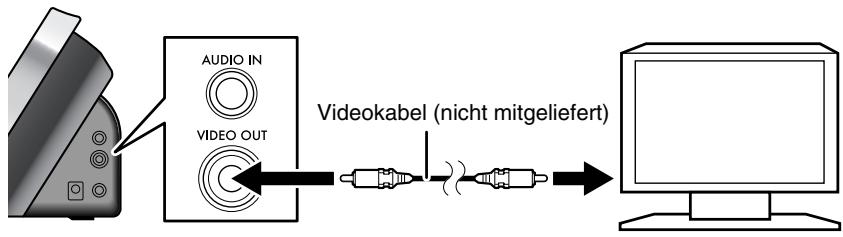

Anschließen des Videokabels zum Betrachten eines Videos/Bildes von einem iPod

Beim Betrachten von Videos/Bildern von Ihrem iPod am Fernsehgerät verwenden Sie ein Composite-Videokabel (nicht mitgeliefert), um die VIDEO OUT-Buchse am Gerät mit dem Composite-Videoeingang an Ihrem Fernsehgerät zu verbinden.

Rechte Seite

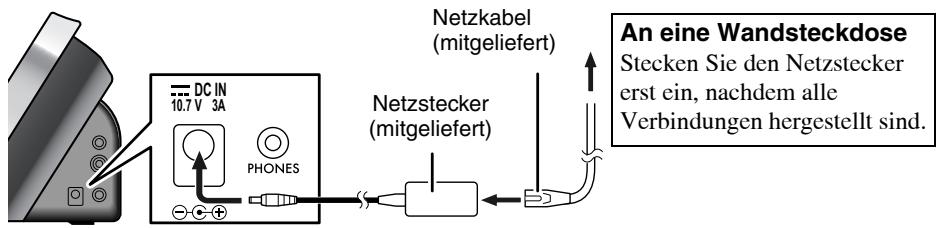

Anschließen des Netzkabels

Rechte Seite

Aufheben der Display-Demonstration

Wenn Sie das Netzkabel zum ersten Mal anschließen, beginnt die Display-Demonstration automatisch.

• Wenn Sie das Gerät bedienen, stoppt die Display-Demonstration kurzzeitig. Wenn ca. 2 Minuten lang keine Bedienung erfolgt, startet das Gerät die Display-Demonstration erneut.

Tasten		Funktion
Am Gerät	An der Fernbedienung
COLOR DEMO	COLOR	Halten Sie die Taste gedrückt, bis „DEMO OFF“ im Display erscheint.

• Zum erneuten Aktivieren halten Sie DEMO gedrückt, bis „DEMO ON" im Display erscheint.
• Wenn der ECO-Modus aktiviert ist (S.9), arbeitet die Display-Demonstration nicht.

Grundlegende Bedienungsverfahren

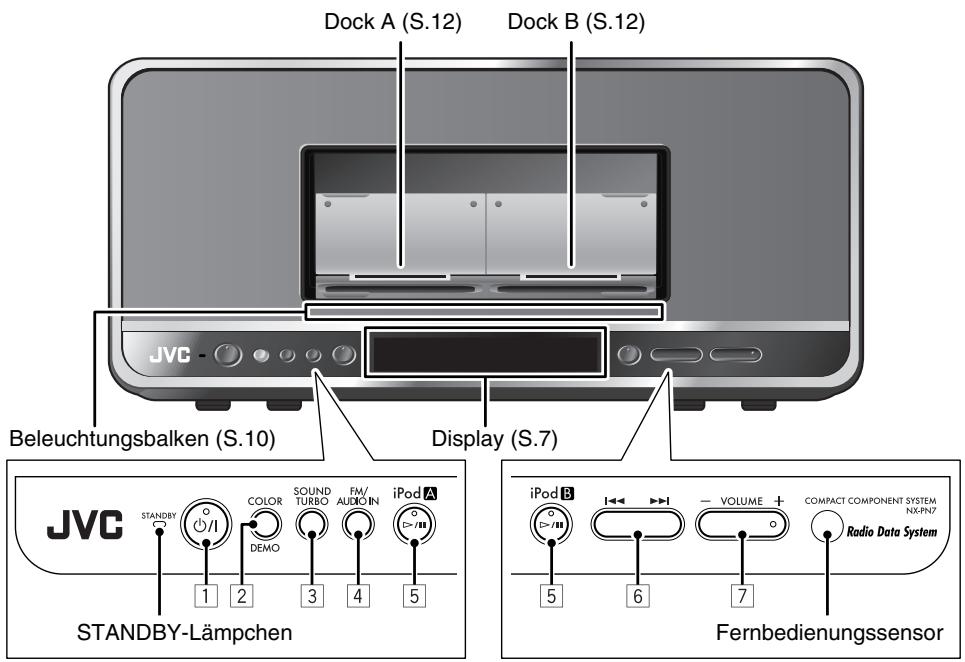

Hauptgerät

Bedienung des Hauptgeräts

Tasten		Funktionen
1	O/1	Schaltet die Anlage ein oder aus (Standby).
2	COLOR DEMO	Ändert die Farbe der Beleuchtungsbalken. (S.10) • Für DEMO-Taste, siehe Seite 5.
3	SOUND TURBO	Aktiviert Sound Turbo. (S.10)
4	FM/AUDIO IN	Schaltet die Quelle auf FM oder AUDIO IN (S.21) um. FM ←→ AUDIO IN
5	iPod A iPod B	Schaltet die Quelle auf iPod A/iPod B. (S.13) Startet die Wiedergabe und pausiert für iPod. (S.13)
6		iPod (S.13): Drücken Sie: Rückwärts springen/vorwärts springen Gedrückt halten: Rückwärts-Suchlauf/Vorwärts-Suchlauf FM (S.15): Stimmt auf einen Sender ab.
7	VOLUME+	Stellt den Lautstärkepegel ein (VOL MIN/VOL 1 bis VOL 29/VOL MAX).

Display-Information

iPod A B

S.TURBO

FM TUNED TA STMONO News Info A.STBY 123 SLEEP

Symbole	Beschreibung
iPod A	Leuchtet auf, während ein iPod an Dock A angeschlossen ist.
iPod B	Leuchtet auf, während ein iPod an Dock B angeschlossen ist.
S.TURBO	Leuchtet auf, wenn Sound Turbo aktiviert ist. (S.10)
FM	Leuchtet auf, wenn FM als Quelle gewählt ist.
TUNED	Leuchtet während ein Sender mit ausreichender Signalstärke abgestimmmt ist.

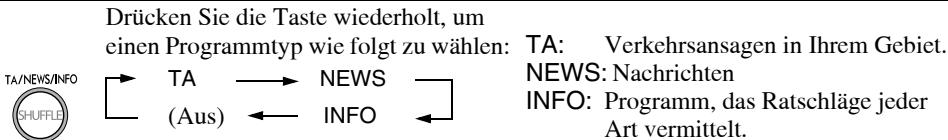

TA/News/Info	Zeigt einen Programmtyp für die Enhanced Other Networks-Funktion im UKW-Modus. (S.20)
ST	Leuchtet während eine UKW-Stereosendung empfangen wird.
MONO	Leuchtet auf, wenn der UKW-Mono-Empfangsmodus aktiviert ist.
A.STBY	• Leuchtet auf, wenn Auto-Standby aktiviert ist. (S.10) • Blinkt etwa 3 Minuten, bevor Auto-Standby das Gerät ausschaltet. (S.10)
1/2/3	• Leuchtet bei eingestelltem Täglich-Timer. (S.24) • 1/2/3-Symbol blinkt, während der Timer/arbeitet.
SLEEP	Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist. (S.10)

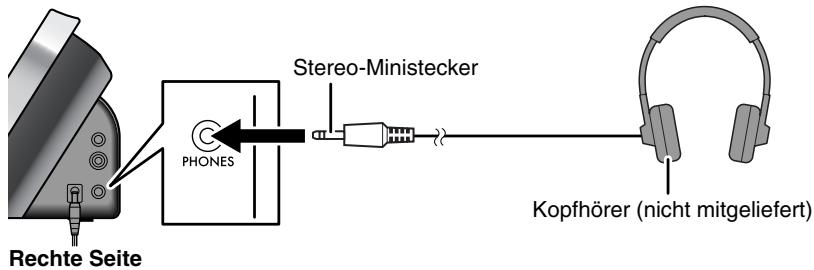

Kopfhörer verwenden

Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen.

• Durch Anschließen der Kopfhörer werden die Lautsprecher deaktiviert.

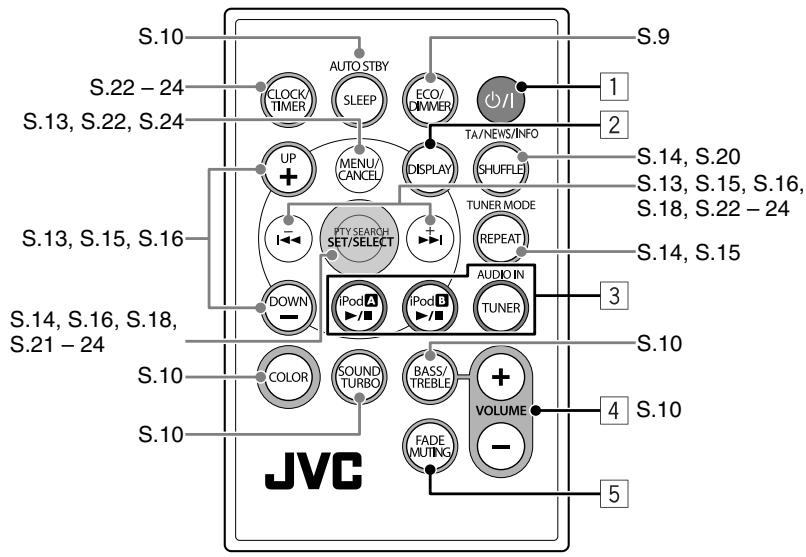

Fernbedienung

Bedienung über die Fernbedienung

Grundlegende Bedienungsverfahren

Tasten		Hauptfunktionen
1	®/®	Schaltet die Anlage ein oder aus (Standby).

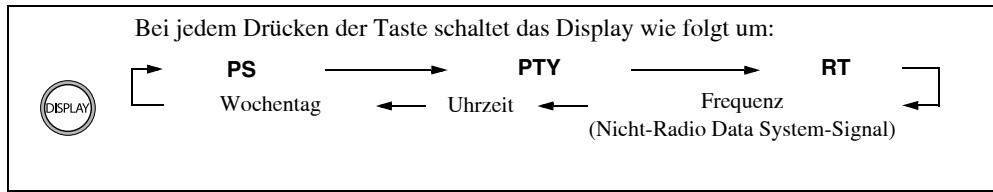

2	DISPLAY	Ändert die angezeigten Informationen. • Für iPod A/iPod B/AUDIO IN: • Beim Ausschalten des Geräts: → Quellennname Uhrzeit Uhrzeit← Wochentag → Wochentag ← • Für FM: → Frequenz → Uhrzeit → Wochentag → RT ← PTY ← PS
3	iPodA iPodB / /	• Schaltet die Quele auf iPod A/iPod B. (S.13) • Startet die Wiedergabe und pausiert für iPod. (S.13)
	AUDIOIN TUNER	Schaltet die Quele auf FM (S.15) oder AUDIO IN (S.21) um.
4	+ VOLUME -	Stellt den Lautstärkepegel ein (VOL MIN/VOL 1 bis VOL 29/VOL MAX).
5	FADE MUTING	Sofortige Reduzierung der Lautstärke. • Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkepegel ein.

■ Abblenden des Displays und der Beleuchtungsbalken — DIMMER

Sie können die Helligkeit des Displays und der Beleuchtungsbalken einstellen.

Wiederholt drücken, während das Geräteingeschaltet ist.	DIM 1 → DIM 2 → DIM OFF (Abgebrochen)
DIM 1: Blendet das Display und die Beleuchtungsbalken ab. DIM 2: Blendet das Display wesentlich mehr als „,DIM 1“ ab und schaltet die Beleuchtungsbalken aus.

Zum Einstellen des ECO-Modus

Die Einstellung auf ECO-Modus erlaubt es Ihnen, den Stromverbrauch zu verringern, indem Sie das Display im Standby-Betrieb ausschalten.

ECO/Driver

Drücken Sie die Taste, während das Gerät im Bereitschaftsmodus ist. „ECO ON“ entscheidet eine kurze Zeit lang im Display. · Die Uhrzeit wird nicht im Display gezeigt, wenn das Gerät im Bereitschaftsmodus ist.

• Zum Aufheben dieser Funktion drücken Sie ECO/DIMMER erneut. „ECO OFF“ erscheint eine kurze Zeit lang, und danach erscheint die Uhrzeit im Display. Die Batterie des iPod wird im ECO-Modus nicht geladen.

Zum Ändern der Farbe der Beleuchtungsbalken

Sie können die Farbe der Beleuchtungsbalken ändern.

Die Farbe wird für jede Quelle gespeichert.

Drücken Sie die Taste wiederholt, um die Farbe der Beleuchtungsbalken zu ändern.

• Sie können eine von drei Farben wählen.
• Wenn die Quelle iPod A oder iPod B ist, können Sie die Farbe jedes Beleuchtungsbalkens getrennt einstellen: der Balken unter dem Quellen-iPod.

Ausschalten der Anlage mit einer voreingestellten Verzögerung - Einschlaf-Timer

Drücken Sie die Taste wiederholt, um die Zeit (in Minuten) einzustellen, und zwar wie folgt:

AUTO STBY

(Abgebrochen)

• Zum Überprüfen der bis zum Ausschalten verbleibenden Zeit drücken Sie die Taste SLEEP einmal. Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

Automatisches Ausschalten des Geräts — Auto Standby

Halten Sie die Taste gedrückt, bis „A STBY“ im Display erscheint.

A.STBY beginnt zu blinken, nachdem die Wiedergabe stoppt.

Wenn ca. 3 Minuten lang keine Bedienung erfolgt, während A.STBY blinkt, schaltet das Gerät automatisch aus.

• Zum Aufheben dieser Funktion halten Sie die Taste AUTO STBY gedrückt, bis „OFF“ im Display erscheint.
• Diese Funktion arbeitet nicht, wenn UKW als Quelle gewählt ist.

Betonen des Klangs—Sound Turbo

Diese Funktion betont den Klang.

Drucken, um Sound Turbo zu aktivieren.

Im Display erscheint „S-TURBO“ eine kurze Zeit lang und S.TURBO leuchtet auf.

• Zum Aufheben dieser Funktion drücken Sie SOUND TURBO erneut. „OFF“ erscheint im Display.

Zum Einstellen des Tons

Sie können die Pegel der Tiefen und Höhen einstellen.

1 BASS/TREBLE	Wahlen Sie den einzustellen gewünschten Gegenstand. BASS ←→ TREBLE
2 + VOLUME	Stellen Sie den Tiefen- oder Höhenpegel ein (-5 bis +5).

Wiedergabe vom iPod

Sie können 2 iPod-Geräte an dieses Gerät anschließen und Klang sowie Video von Ihrem iPod genießen.

Kompatible iPod-Typen:

iPod-Modell	Audio	Video
iPod nano 1GB/2GB/4GB	✓	—
iPod nano (zweite Generation) 2GB/4GB/8GB	✓	—
iPod nano (dritte Generation) 4GB/8GB	✓	✓
iPod mini 4GB	✓	—
iPod mini (zweite Generation) 4GB/ 6GB	✓	—
iPod (vierte Generation) 20GB/40GB	✓	—
iPod photo (vierte Generation) 20GB/30GB/40GB/60GB	✓	✓*
iPod video (fünfte Generation) 30GB/60GB/80GB	✓	✓
iPod classic 80GB/160GB	✓	✓
iPod touch 8GB/16GB/32GB	✓	✓
iPhone 4GB/8GB/16GB	✓	✓

*Nur für Standbild.

Wenn der iPod nicht korrekt abspielt, aktualisieren Sie Ihre iPod-Software auf die neueste Version.

• Für Einzelheiten zur Aktualisierung Ihres iPod prüfen Sie die Apple-Website http://www.apple.com .

iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern. iPhone ist ein Warenzeichen von Apple Inc.

Anschließen des iPod-Geräts

Schließen Sie den iPod an Dock A oder B am Gerät an.

Sie können 2 iPod-Geräte gleichzeitig angeschlossen haben.

• Vergewissern Sie sich, dass das Gerät beim Anschließen eines iPod auf Standby geschaltet ist.

1.

2.

So trennen Sie den Dock-Adapter vom Docking:

Ziehen Sie den Dock-Adapter mit dem Fingernagel oder einem spitzen Werkzeug unter Verwendung des Schlitzes hoch.

• Achten Sie darauf, nicht die Fingerspitzen zu verletzen oder die Klemmen des Docks zu beschädigen.

HINWEISE:

• Achten Sie darauf, nicht die Klemme am Dock beim Anbringen/Abnehmen des iPod zu beschädigen.
• Schließen Sie die Abdeckung des Docks, wenn Sie nicht den iPod am Gerät anschließen.

Über die Batterieladung am iPod

Die Batterie im iPod wird immer über dieses Gerät geladen, ausgenommen wenn das Gerät im ECO-Modus ist (siehe Seite 9).

• Wenn 2 iPod-Geräte angeschlossen sind, werden beide Batterien gleichzeitig aufgeladen.
• Für Einzelheiten zum Batterieladen siehe Bedienungsanleitung des iPod.

Bedienungen

Einzelheiten siehe Bedienungsanleitung des iPod.

HINWEISE:

• Vor dem Betrachten eines Videos/Bildes von Ihrem iPod auf Ihrem Fernseher erhöhen Sie die entsprechenden Einstellungen am iPod vor. Für Einzelheiten zur Einstellung siehe Bedienungsanleitung für den iPod.
• Für iPhone und iPod touch bedienen Sie den iPod direkt in den folgenden Fällen: - bei Verwendung der Home-Taste - beim Wählen von Anwendungssymbolen im Home-Bildschirm - beim Ziehen des Schiebers

Tasten		Funktionen	Steuerung des iPod
Am Gerät	An der Fernbedienung
iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPodA iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B	Drücken Sie: -Wählt iPod A/iPod B als Quelle und startet die Wiedergabe. -Wiedergabe starten/Pause. Gedrück halten*1: iPod ist im Schlafmodus.	▶II,▶oder II
	Drücken Sie: Vorwärts-Springen Gedrück halten: Vorwärts-Suchlauf	▶I
	Drücken Sie: Rückwärts-Springen Gedrück halten: Rückwärts-Suchlauf (Drücken Sie bei der Wiedergabe, um zum Anfang des Tracks zu gehen.)	▶
-	MENUCANCE	Geht zum vorherigen Menu/Bildschirm zurück.	MENU*2
-	UP+DOWN	Wählt einen Gegenstand im Menu/Bildschirm. -Drücken Sie: Wählt einen Gegenstand. -Gedrück halten: Scroll durch eine Liste. Zum Stoppen des Scrollens drucken Sie eine der Tasten. ·Für iPhone und iPod touch: Die Tasten arbeiten nach dem Starten von „Musik“ oder „Videos“ durch Antippen des entsprechenden Anwendungssymbols im Home-Bildschirm des iPod. ·Für andere iPod-Geräte als die obigen: Die Tasten arbeiten auf gleiche Weise wie die Bedienung des Clickwheels am iPod im/gehen den Uhrzeigersinn.	Clickwheel*2

¹ Nicht für iPhone und iPod touch verfügbar. ² Nicht mit iPhone und iPod touch ausgestattet.

Fortsetzung auf der nächsten Seite

Tasten		Funktionen	Steuerung des iPod
Am Gerät	An der Fernbedienung
—	SET/SELECT	Bestätigt einen Gegenstand im Menu/Bildschirm.	Center-Taste*
—	TA/NEWS/INFOSHUFFLE	Wählen Sie den gewünschten Zufallsmodus.→,SHUFFLE“erscheint eine kurze Zeit lang im Display.Das Zufallssymbol leuchtet im Display/Bildschirm des iPod auf.Zum Abbrechen drücken Sie die Taste erneut,bis das Zufallssymbol verschwindet.Zufallswiedergabe gilt für den als Quelle gewählten iPod.	—
—	TUNER/MODEREPEAT	Wählen Sie den gewünschten Wiederholmodus.→,REPEAT“erscheint eine kurze Zeit lang im Display.Das Wiederholsymbol leuchtet im Display/Bildschirm des iPod auf.Zum Abbrechen drücken Sie die Taste erneut,bis das Wiederholsymbol verschwindet.Wiederholwiedergabe gilt für den als Quelle gewählten iPod.	—

• Nicht mit iPhone und iPod touch ausgestattet.

HINWEISE:

• JVC übernimmt keine Haftung für jegliche Verluste oder Schäden am iPod, die durch Verwendung dieses Produkts verursacht werden können.
• Die Klemmen am Dock und am iPod sollen nicht berührt oder angestoßen werden. Diese Anschlüsse können beschädigt werden.
• Wenn Sie Ihren iPod an das Dock anschließen, stellen Sie sicher, dass der Stecker des Docks vollständig in den iPod eingesteckt ist.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie den iPod anschließen oder entfernen.
• Klangverzerrungen können auftreten, wenn Audioquellen mit hohen Aufnahmepegeln wiedergegeben werden. Wenn Verzerrung auftritt, wird empfohlen, den Equalizer am iPod auszuschalten. Für Informationen zur Bedienung des iPod siehe Bedienungsanleitung des iPod.
• Tragen Sie nicht das Gerät mit angeschlossenem iPod. Sie können es fallen lassen oder versehentlich Schäden am Steckerteil verursachen.
• Schalten Sie das Gerät beim Abtrennen eines iPod aus.
• Entfernen Sie den iPod vom Dock, wenn Sie ihn nicht benutzen.
• Wenn Sie den angeschlossenen iPod nicht über das Gerät oder mit der Fernbedienung bedienen können, bedienen Sie den iPod direkt.
• Nach dem Anschließen eines iPod warten Sie, bis das Gerät betriebsbereit ist (etwa 3 Sekunden).

Hören von UKW-Sendungen

Grundlegende Bedienungsverfahren

Tasten		Funktionen
Am Gerät	An der Fernbedienung
FM/ AUDIO IN AUDIO IN TUNER		Wählt FM als Quelle.FM AUDIO IN Wenn ein UKW-Programm in Stereo ausgestrahlt wird, leuchtet die Anzeige ST (Stereo) im Display (nur bei gutem Empfang) auf.
+ + +		Drücken Sie:Ändert die Freqenz.Gedrückt halten und loslassen:Das Gerät startet den Sendersuchlauf und stoppt, wenn ein Sender mit ausreichender Signalstärke gefunden wird.Zum Stoppen des Suchlaufs, drücken Sie erneut.
-	+ + DOWN -	Stimmt auf einen Festsender ab: Drücken Sie die Taste wiederholt, um eine Festsendernummer zu wahren. (Zur Einstellung von Festsendern siehe Seite 16.)
-	TUNER MODE REPEAT	Ändert den UKW-Empfangsmodus: Wenn eine UKW-Stereosendung schwer zu empfangen oder gestört ist, zur Verbesserung des Empfangs hier drucken. MONO (mono) leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren besteht.Zum Zurückschalten auf Stereo-Effekt drucken Sie die Taste erneut.

Einstellung von Festsendern

Sie können die 30 UKW-Festsender eingeben.

1	AUDIO IN TUNER	Wählen Sie FM als Quelle.
2	- +	Stimmen Sie den Sender ab, dessen Freqenz eingespeichert werden soll. • Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt.
3	DY.SEARCH SET/SELECT	Aktivieren Sie den Festsendernummer-Eingabemodus. ▷ „SET“ blinking einige Sekunden lang im Display. • Beenden Sie den folgenden Vorgang, während die Anzeige blinkt.
4	UP + DOWN	Wählen Sie eine Festsendernummer für den zu speichern gewünschten Sonder.
5	STORY.SEARCH SET/SELECT	Speichern Sie den Sender. ▷ „STORED“ erscheint eine kurze Zeit lang im Display.

HINWEISE:

• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einen Tag lang gespeichert.
• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System ermöglicht es, UKW-Sender zu ermitteln, die zusammen mit ihrem regulären Programmsignal zusätzlich die Signale ausstrahlen. Bei diesem Gerät können Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername):

PTY (Programmtyp):

RT (Radiotext):

Zeigt den bestehenden Sendernamen an.

Zeigt die Art des ausgestrahlten Programms an.

Zeigt die vom Sender übertragenen Textmeldungen an.

Bietet Informationen über die Typen von Programmen, die von Radio-Daten-System-Sendern auf verschiedenen Netzwerken ausgestrahlt werden.

HINWEIS:

Wenn Sie mehr über das Radio-Daten-System erfahren möchten, besuchen Sie http://www.rds.org.uk.

Ändern der Radio-Daten-System-Informationen

HINWEIS:

Wenn keine Radio-Daten-System-Signale ausgestrahlt werden, erscheint „NO PS“, „NO PTY“ oder „NO RT“ im Display.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Sie können ein bestimmtes Programm unter den Festsendern (siehe „Einstellung von Festsendern“ auf Seite 16) durch Angabe der PTY-Codes aufsuchen.

1 PTYSEARCH SET/SELECT	Drücken wiederholt, bis „SELECT“ im Display blinkt. ➔ Das Gerät schaltet auf den PTY-Code-Einstellmodus.
2	Wahlen Sie einen PTY-Code. • Zur Beschreibung der PTY-Codes siehe Seite 19.
3 PTYSEARCH SET/SELECT	Das Gerätucht die Festsender für den gewährten Programtyp und stimmt auf den gefundenen ab.

Zum Fortsetzen des Suchlaufs zum Finden eines anderen gewählten Programmtyps drücken Sie PTY SEARCH, während die Anzeigen im Display blinken.

HINWEISE:

• Zum Stoppen des Suchlaufs drücken Sie PTY SEARCH.
• Wenn kein Programm gefunden wird, erscheint „NOTFOUND“ im Display.

PTY-Codes
NONE	Kein Programmtyp, undefiniertes oder schwier in eine Kategorie einzuteilendes Programm.	WEATHER	Wetterberichte und -vorhorsagen.
NEWS	Nachrichten.	FINANCE	Börsenberichte und andere finanzielle Themen.
AFFAIRS	Aktuelle Themen, die über die Nachrichten hinaus gehen, — wie Debatten und Analysen.	CHILDREN	Programme des Kinderfunks.
INFO	Programme, die Ratschläge jeder Art vermitteln.	SOCIAL	Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.
SPORT	Programme, die sich mit beliebigen Aspekten des Sportes befassen.	RELIGION	Religiöse Themen.
EDUCATE	Bildungsprogramme.	PHONE IN	Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.
DRAMA	Hörspiele und Rundfunkseriesien.	TRAVEL	Reise-InFORMATIONen.
CULTURE	Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.	LEISURE	Freizeitthemen.
SCIENCE	Programme zu Naturwissenschaften und Technik.	JAZZ	Jazz.
VARIED	Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmer im Studio und Interviews mit bekannten Persönlichkeiten.	COUNTRY	Titel aus der musikalischen Tradition der Südstaaten der USA.
POP M	Kammerzielle Musik mit populärer Beliebtheit.	NATION M	Aktuelle populäre Musik des Landes oder der Region in der Landessprache.
ROCK M	Rockmusik.	OLDIES	Musik aus dem „Golden Zeitalter“ der Popmusik.
EASY M	Aktuelle leichte Unterhaltungsmusik.	FOLK M	Titel, deren Wurzeln in der musikalischen Tradition einer bestimmen Nation liegen.
LIGHT M	Instrumentalmusik, Gesangs- und Chorwerke.	DOCUMENT	Programme, die sich mit Untersuchungen sachlicher Themen befassen.
CLASSICS	Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.	TEST	Sendungen, die ausgestrahlt werden, um Notsendeausrückungen oder Gerät zu testen.
OTHER M	Musikgenres, die nicht in andere Kategoriengessen.	ALARM	Notdurchsagen.

• Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.
• Die PTY-Codes erscheinen im Display in der Reihenfolge der obigen Liste.

Automatisches Umschalten auf ein Programm Ihrer Wahl

Die Enhanced Other Networks-Funktion erlaubt es dem Gerät, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, News oder Info). Diese Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

Wenn ein Sender das Programm Ihrer Wahl beginnt auszustrahlen, schaltet das Gerät automatisch auf diesen Sender um. Die PTY-Code-Anzeige beginnt zu blinken.

Nachdem das Programm beendet ist, schaltet das Gerät auf den vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört auf zu blinken und leuchtet ständig).

HINWEIS:

Wenn Sie TA/NEWS/INFO an der Fernbedienung drücken, während ein Enhanced Other Networks-Programm empfangen wird, erscheint „LOCKED“ zwei Sekunden lang im Display. Dann sind → und + / - gesperrt. Zum Freigeben drücken Sie TA/NEWS/INFO erneut.

Wiedergabe von anderen Geräten

Anschließen anderer Geräte

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie andere Geräte mit analogen Ausgangsbuchsen, z. B. tragbare Audio-Player, usw. anschließen.

• Lesen Sie die mit den Geräten mitgelieferte Bedienungsanleitung.

HINWEIS:

Vergewissern Sie sich, dass das Gerät beim Anschließen oder Abtrennen des Geräts auf Standby geschaltet ist.

Bedienungen

Zum Hören der anderen Geräte

1 AUDIO IN Wählen Sie AUDIO IN als Quelle. TUNER FM ←→ AUDIO IN

2 Starten Sie die Wiedergabe am Gerät.

Zum Anpassen des Klangeingangspegels vom Gerät

Sie können den Audio-Eingangspegel für das angeschlossene Gerät anpassen, wenn das eingehende Signal zu schwach oder zu stark ist.

1	AUDIO IN TUNER	Wahlen Sie AUDIO IN als Quelle.
2	LEVEL 1: Normaler Eingangspegel. LEVEL 2: Steigert den Eingangspegel. LEVEL 3: Steigert den Eingangspegel mehr als „LEVEL 2“.	Halten Sie die Taste zum Einstellen des Audio-Eingangspegels gedrückt.

Einstellen von Uhr und Timer

Einstellen der Uhr

Stellen Sie die eingebaute Uhr vor der Verwendung des Timers ein. - Sie können die Uhrzeit einstellen, wenn das Gerät eingeschaltet oder auf Bereitschaftsmodus gestellt ist.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.
• Bei einem Stromausfall geht die Einstellung der Uhr verloren und wird auf „0:00“ zurückgesetzt. Sie müssen die Uhr neu einstellen.

Einstellung des Timers

Bei Verwendung des Timers können Sie zu Musik usw. aufwachen.

• Bei Verwendung eines iPod oder eines anderen Geräts als Wiedergabequelle müssen diese vorher ans Gerät angeschlossen werden. (S.12, S.21)
• Sie können den Timer einstellen, wenn das Gerät eingeschaltet oder im Bereitschaftsmodus ist.
• Das Gerät wird automatisch 2 Stunden nach dem Einschalten durch den Timer ausgeschaltet.

1	CLOCK/TIMER	Aktivieren Sie den Timereinstellung-Modus.→,TIMER 1“, „TIMER 2“ oder „TIMER 3“ entscheid im Display.
2	←+→	Wahlen Sie den einzustellen gewürschten Timer.→ TIMER 1→ TIMER 2→ TIMER 3←
	←+→
3	←+→	Wahlen Sie den Timer-Typ.WEEKLY←ONCE
	←+→
	←+→
	←+→
4	←+→	Wahlen Sie den gewürschten Wochentag.• Wenn „WEEKLY“ in Schritt 3 gewählt wird:SUN DAY→MON DAY→TUE DAY→WED DAY→THU DAY→FRI DAY→SAT DAY→MON-FRI→MON-SAT→EVERYDAY→Zurück zum Anfang
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
5	+1 -1 SET/SELECT SET/SELECT	① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein. ② Wahlen Sie eine Wiedergabequelle — „IPod A“, „IPod B“, „FM“ oder „AUDIO IN“. · Wenn „FM“ (UKW) gewählt ist, wahren Sie eine Festsendernummer für den zu verwenden gewürschten Sender. Wenn Sie „FM --“ wahren, wird der zuletzt gewährte Feststender abgestimmt. (Siehe „Hören von UKW-Sendungen“ auf Seite 15.) ③ Wahren Sie den Lautstärkekepegel. → „SET OK“ erscheint, gefolgt von Informationen zur Einstellung, dann erscheint das Symbol und die Timer-Nummernanzeige (1/2/3) im Display.
6	0/1	Schalten Sie das Gerät aus (auf Standby).

• Zum Verlassen der Timereinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Aufheben des Timers

1	CLOCK TIMER	Wahlen Sie den aufzuheiten gewürschten Timer.
	1	→ TIMER 1→ TIMER 2→ TIMER 3←
2	MENU/ CANCEL	, CANCEL " blinkt im Display. → Das Symbol √ und die Timer-Nummernanzeige (1/2/3) verschwinden.

HINWEIS:

Die vorgenommenen Einstellungen werden gespeichert, bzw. der Timer gelöscht.

Störungssuche

Wenn Sie ein Problem mit Ihrem Gerät haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein

Das Gerät kann nicht eingeschaltet werden.

=> Der Netzstecker ist nicht ganz eingesteckt. Schließen Sie ihn ordnungsgemäß an. (S.5)

Anpassungen oder Einstellungen werden plötzlich abgebrochen, bevor sie beendet sind.

=> Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

=> Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken Sie ihn erneut ein.

Unfähig, das Gerät von der Fernbedienung zu steuern.

=> Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am Gerät. Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite. => Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher ans Gerät. Die Batterien sind erschöpft.

Es kommt kein Laut aus den Lautsprechern.

⇒ Kopfhörer sind angeschlossen. (S.8)

Das Gerät wird plötzlich ausgeschaltet.

Die Auto-Standby-Funktion schaltet das Gerät aus.

SLEEP wurde zu lange gedrückt, wenn Sie den Einschlaf-Timer eingestellt haben und Auto-Standby aktiviert wurde.

Zum Einstellen des Einschlaf-Timers drücken Sie die Taste kurz. (S.10)

iPod-Bedienverfahren

Der iPod spielt nicht ab, obwohl iPod A /iPod B im Display aufleuchtet.

⇒ Die Batterie ist leer. Lassen Sie das Gerät mindestens 10 Minuten lang angeschlossen.

Bedienung des Radios

Schwer hörbare Sendungen wegen Rauschen.

⇔ Antennenverbindungen sind falsch oder lockerer. (S.4) ⇒ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert. (S.4)

Timer-Funktionen

Der Timer arbeitet nicht.

⇒ Der Timer wird nur bei ausgeschaltetem Gerät aktiviert (Standby). ⇒ Es könnte ein Stromausfall aufgetreten sein. Stellen Sie erst die Uhr, dann den Timer ein. (S.22, S.23)

Technische Daten

Zubehör

Siehe Seite 3.

Verstärker

Ausgangsleistung

10 W (5 W + 5 W) bei 8 Ω (10 % Klirrfaktor)

(IEC268-3)

Anschlüsse

AUDIO IN

Eingangsempfindlichkeit/Impedanz (1 kHz):

LEVEL 1: 500 mV / 47 kΩ

LEVEL 2: 250 mV / 47 kΩ

LEVEL 3: 125 mV / 47 kΩ

Dock A und B für iPod

Kompatible iPod-Typen:

Siehe Seite 11.

Ausgangsleistung (jeder iPod):

5 V = 500 mA Gleichstrom

VIDEO OUT (Für iPod)

FBAS

PHONES

32 Ω - 1 kΩ

15 mW / K anal Ausgangsleistung bei 32 Ω

Tuner

UKW-Abstimmbereich:

87,50 MHz - 108,00 MHz

Gerät

Abmessungen (B/H/T):

318 mm × 148 mm × 154 mm

Gewicht:

Ca. 1,6 kg

Lautsprecherdaten

Typ:

Vollbereich-Bassreflex

Lautsprecher:

7 cm Konus × 2

Impedanz:

8 Ω

Leistungsmerkmale

Stromversorgung:

10,7 V --- 3 A Gleichstrom (EXTERNAL DC IN)

Netzstecker (AA-R1001)

EINGANG:

110 - 240 V ~, 50 Hz / 60 Hz, 1 A

110 - 240V ,50Hz / 60Hz1A

Wechselstrom

AUSGANG:

10,7 V = 3 A Gleichstrom, 32,1 VA

Leistungsaufnahme:

35 W (eingeschaltet)

4 W oder weniger (im Bereitschaftsmodus)

1 W oder weniger (ECO-Modus)

19 W (im Bereitschaftsmodus, mit zwei

angeschlossenen iPod-Geräten.)

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Inhaltsverzeichnis

Einführung 2

Sicherheitshinweise 2

Erste Schritte 3

Anschlüsse. 4

Grundbedienung. 15

Technische Daten 26

Einleitung
