Tipo di prodotto	Catena hi-fi compatta con dock per iPod e sintonizzatore FM
Marca	JVC
Modello	NX-PN7E
Dimensioni (L x A x P)	318 x 148 x 154 mm
Peso	1,6 kg
Alimentazione	Alimentatore CC 10,7 V, 3 A (modello AA-R1001)
Consumo elettrico	35 W (acceso) / 4 W (standby) / 1 W (modalità ECO)
Amplificatore	10 W (5 W + 5 W) su 8 Ω (10 % THD)
Altoparlanti	2 x cono da 7 cm
Impedenza degli altoparlanti	8 Ω
Sintonizzatore FM	Gamma 87,50 – 108,00 MHz
Ingressi audio	Audio In (mini-jack stereo), 2 dock per iPod
Uscite	Cuffie (mini-jack), Video composito (per iPod)
Accessori inclusi	Telecomando, batteria CR2025, alimentatore, antenna FM
Funzioni principali	Riproduzione iPod, sintonizzatore FM RDS, Sound Turbo, timer, orologio, modalità ECO, standby automatico, dimmer display
Compatibilità iPod	iPod nano, mini, classic, touch, iPhone (vedere manuale per dettagli)
Pulizia	Scollegare l'apparecchio e pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non aprire il contenitore, non esporre all'umidità, ventilare correttamente.
Riparabilità	Nessuna parte riparabile dall'utente. Contattare un rivenditore autorizzato.

Domande frequenti - NX-PN7E JVC

Come collegare il mio iPod all'apparecchio?

Collega il tuo iPod al dock A o B dell'apparecchio. Assicurati che l'apparecchio sia in standby prima di collegare. Chiudi il coperchio del dock quando l'iPod non è in uso.

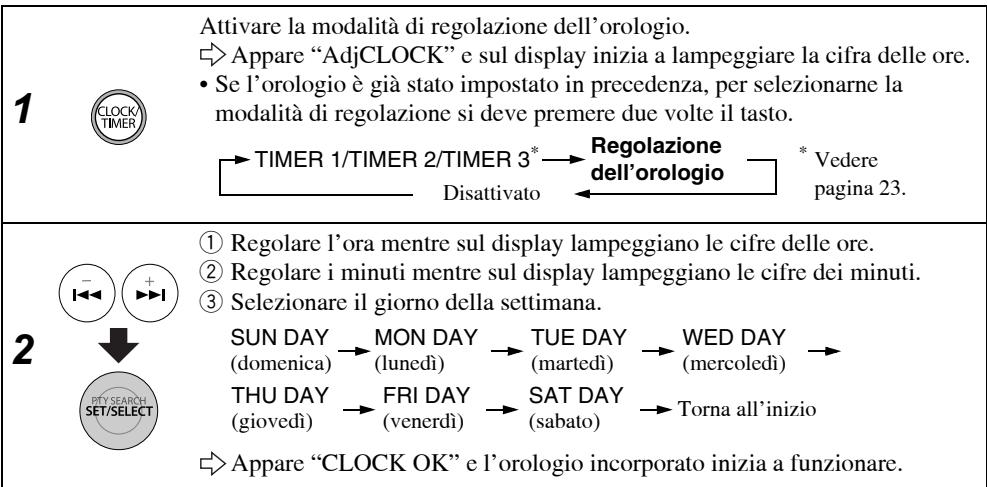

Come impostare l'orologio?

Premere CLOCK/TIMER finché non viene visualizzato 'AdjCLOCK'. Utilizzare i tasti + o - per impostare le ore, poi i minuti, infine il giorno della settimana. Confermare con SET/SELECT.

Perché l'apparecchio non si accende?

Verificare che la spina di alimentazione sia inserita correttamente. Se il problema persiste, scollegare il cavo di alimentazione, attendere alcuni secondi e ricollegarlo.

Come attivare la funzione Sound Turbo?

Premere il tasto SOUND TURBO sull'apparecchio o sul telecomando. Viene visualizzato 'S-TURBO' e il suono viene enfatizzato. Per disattivare, premere di nuovo.

Come memorizzare le stazioni FM?

Selezionare FM come sorgente. Sintonizzare la stazione desiderata, quindi premere PTY SEARCH (SET/SELECT). Scegliere un numero di preselezione con + o -, quindi confermare con SET/SELECT.

Cosa fare se il telecomando non funziona?

Verificare che non ci siano ostacoli tra il telecomando e il sensore. Sostituire la batteria se necessario (CR2025). Puntarlo verso il pannello anteriore dell'apparecchio.

Come utilizzare il timer per svegliarsi?

Premere più volte CLOCK/TIMER finché non viene visualizzato 'TIMER 1'. Scegliere il tipo (giornaliero o una volta), impostare l'ora, la sorgente (iPod, FM, Audio In) e il volume. Mettere l'apparecchio in standby per attivare il timer.

Posso ascoltare un altro dispositivo diverso dall'iPod?

Sì, collegare un lettore audio portatile o altra sorgente al jack AUDIO IN (mini-jack) sul retro. Quindi selezionare 'AUDIO IN' come sorgente con il tasto FM/AUDIO IN.

Come fermare la dimostrazione dei display?

Tenere premuto il tasto DEMO (sull'apparecchio o sul telecomando) finché sul display non viene visualizzato 'DEMO OFF'. Per riattivare, tenere premuto di nuovo fino a 'DEMO ON'.

Cosa fare in caso di interruzione di corrente?

Dopo un'interruzione di corrente, le preselezioni FM e le impostazioni dell'orologio vengono perse. Dovrai impostare l'orologio e riprogrammare le stazioni FM. Le altre impostazioni possono essere conservate.

MANUALE UTENTE NX-PN7E JVC

Il tasting non scollega in nessun caso la linea principale.

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne).

Se per disconnettere l'apparecchio dalla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne. L'accensione può essere controllata anche dal telecomando.

Per l'Italia:

Si dichiara che questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc.

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

ATTENZIONE:

La pressione acustica eccessiva degli auricolari e delle cuffie può causare la perdita dell'udito.

ATTENZIONE

Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o simili.

ATTENZIONE

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti, ecc., in quanto si impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi, ecc.).

ATTENZIONE: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiature nel modo seguente:

1. Parte anteriore:

Nessun ostacolo e spazio libero.

1. Lati/Parte superiore/Retro:

Lasciare libere le zone indicate delle dimensioni di seguito.

1. Base:

Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Vista frontale

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

Prodotti

Batteria

Nota:

Il simbolo Pb sul simbolo delle batterie indica che questa batteria contiene piombo.

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno consegnati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.

Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

Gentile Cliente.

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

Introduzione. 2

Cancellazione della visualizzazione dimostrativa. 5

Operazioni di base 6

Unità principale. 6

Telecomando 8

Riproduzione da iPod 11

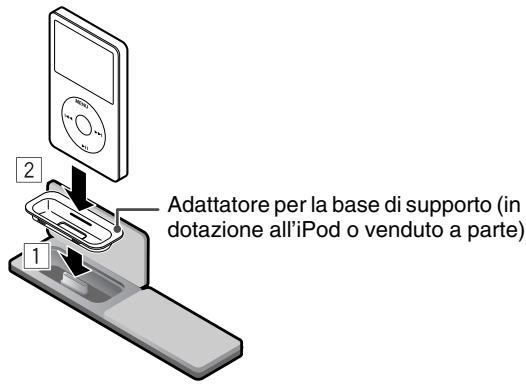

Collegamento degli iPod 12

Uso 13

Ascolto delle stazioni FM 15

Operazioni di base. 15

Ricezione di stazioni FM con il Radio Data System 17

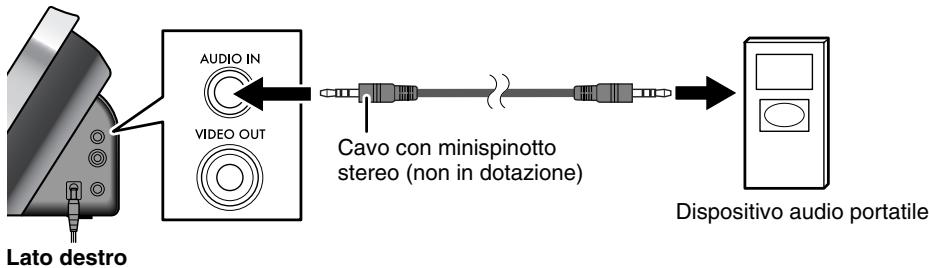

Riproduzione da altri apparecchi. 21

Collegamento di altri apparecchi. 21

Uso 21

Regolazione dell'orologio e del timer.....22

Regolazione dell'orologio 22

Impostazione del timer. 23

Localizzazione dei guasti 25

Dati tecnici 26

Introduzione

La ringraziamo per aver acquistato un prodotto JVC.

La invitiamo a leggere le presenti istruzioni prima di utilizzare l'apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Precauzioni

Installazione

• Installare l'unità in una posizione piana e in un ambiente asciutto non esposto a temperature estreme, che deve essere compresa tra 5°C e 35°C.
• Per evitare il surriscaldamento interno dell'unità, installarla in una posizione adeguatamente ventilata.

NON installare l'unità vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.

• Lasciare una distanza sufficiente tra l'unità e il televisore.
• Per evitare interferenze con il televisore, lasciare spazio sufficiente tra l'unità e il televisore.

Sorgenti di alimentazione

• Per scollegare l'unità dalla presa di corrente, scollegare la spina senza tirare il cavo di alimentazione.

NON toccare il cavo di alimentazione con le mani bagnate.

Calore interno

Per motivi di sicurezza, osservare scrupolosamente le seguenti norme: - Accertarsi che l'aria circoli bene intorno all'apparecchio. La ventilazione scadente può causare surriscaldamenti e danneggiare il sistema. - NON ostruire le aperture o i fori di ventilazione. Se fossero bloccati da giornali, stoffa, ecc., il calore potrebbe non venire disperso.

Varie

• Qualora un oggetto metallico oppure del liquido penetri nell'unità, scollegare il cavo di alimentazione e consultare il rivenditore senza effettuare alcuna operazione.

NON smontare l'unità, in quanto non sono presenti componenti interni per i quali la manutenzione può essere effettuata dall'utente.

• Se si prevede di non utilizzare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore.

Per cominciare

Nel presente manuale vengono illustrate principalmente le operazioni di utilizzo del telecomando. Tuttavia, è possibile utilizzare i tasti e i comandi direttamente sull'unità se i nomi e i contrassegni sono uguali o simili.

Accessori in dotazione

Dopo l'apertura della confezione, si raccomanda di verificare che siano presenti le seguenti parti. Il numero tra parentesi indica la quantità di pezzi in dotazione.

Telecomando (1) - Batteria al litio CR2025 (1) (la batteria è installata dal produttore) Cavo di alimentazione CA (1) - Adattatore CA (AA-R1001) (1) Antenna FM (1)

Qualora vi siano dei componenti mancanti, si raccomanda di rivolgersi immediatamente al proprio rivenditore.

ATTENZIONE:

Per evitare rischi di incendi e danni.

• Non usare adattatori CA diversi da quello fornito con l'unità.
• Non usare l'adattatore CA in dotazione per altre apparecchiature.

Preparazione del telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzitutto la pellicola isolante.

Sostituzione della batteria del telecomando: inserire la batteria nel telecomando abbinando la polarità (+ e -) in modo corretto.

• Se il raggio d'azione del telecomando diminuisce, sostituire la batteria.

Lato posteriore

AVVERTENZE:

• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico.
• Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco. La batteria potrebbe riscaldarsi, rompersi o incendiarsi nei casi di seguito elencati.
• Non lasciare la batteria a contatto con altri oggetti metallici. In caso contrario potrebbe riscaldarsi, rompersi o incendiarsi.
• Prima di smaltire o conservare la batteria si raccomanda di avvolgerla con del nastro adesivo in modo da isolarla; non attuando questa precauzione potrebbe riscaldarsi, rompersi o incendiarsi.
• Non sollecitare la batteria con pinze o strumenti analoghi. In caso contrario potrebbe riscaldarsi, rompersi o incendiarsi.
• La batteria deve essere smaltita in modo corretto osservando le normative statali, regionali o locali.

ATTENZIONE:

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto.

Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

Collegamenti

Collegare il cavo di alimentazione solo dopo aver effettuato tutti gli altri collegamenti.

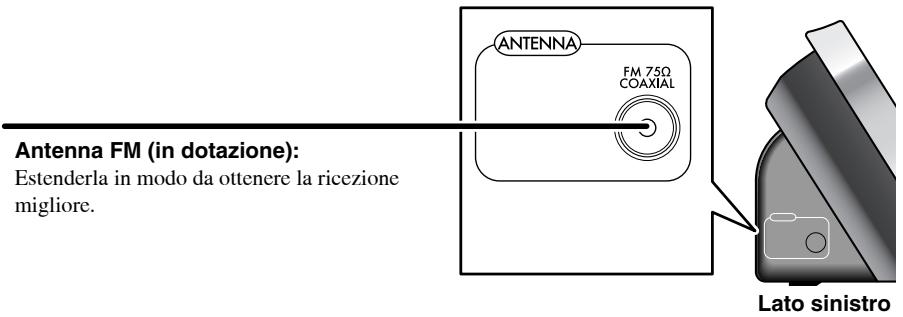

Collegamento dell'antenna

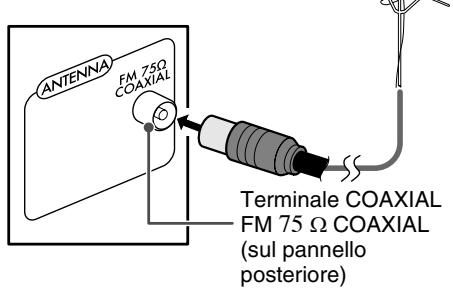

Per una migliore ricezione FM

Scollegare l'antenna FM fornita e collegarla a un'antenna FM esterna utilizzando un cavo da 75Ω con un connettore di tipo coassiale (IEC o DIN45325).

Antenna FM per esterni (non in dotazione)

NOTA:

È importante che l'antenna FM non tocchi altri terminali, i cavi di collegamento né il cavo di alimentazione. Tenere l'antenna lontana dalle parti metalliche dell'unità, dai cavi di collegamento e dal cavo di alimentazione. Ciò potrebbe provocare una cattiva ricezione.

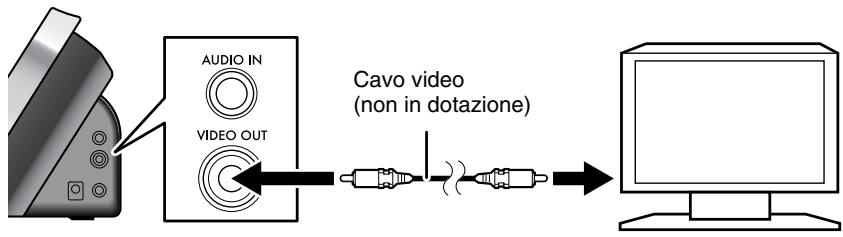

Collegamento del cavo video per riprodurre i file video o le immagini contenuti nell'iPod

Per vedere sul televisore i filmati o le immagini contenuti nell'iPod è innanzitutto necessario collegare fra loro la presa VIDEO OUT dell'unità e l'ingresso video composito del televisore stesso usando il cavo per video composito (non in dotazione).

Lato destro

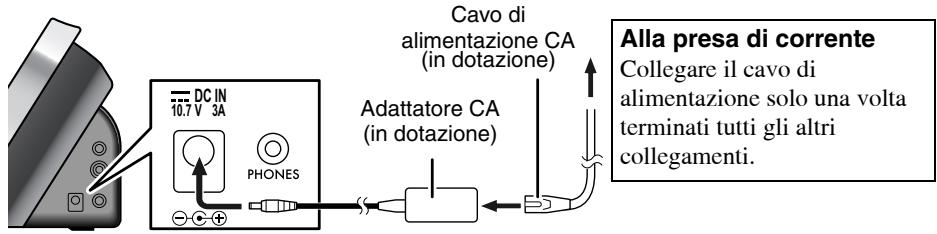

Collegamento del cavo di alimentazione

Lato destro

Cancellazione della visualizzazione dimostrativa

La prima volta che si collega il cavo di alimentazione alla presa di rete si avvia automaticamente la funzione dimostrativa.

• La funzione dimostrativa si arresta temporaneamente non appena si esegue un'operazione qualsiasi sull'unità. Dopo 2 minuti di inattività l'unità ripristina nuovamente la funzione dimostrativa.

Tasti		Funzione
Sull'unità	Sul Telecomando
COLOR DEMO COLOR		Premere sino a quando sul display appeare “DEMO OFF”.

• Per riattivare la funzione dimostrativa è sufficiente premere nuovamente il tasto DEMO sino alla scomparsa di "DEMO ON" dal display.
• Quando è attiva la modalità ECO (Pag.9) la funzione dimostrativa non opera.

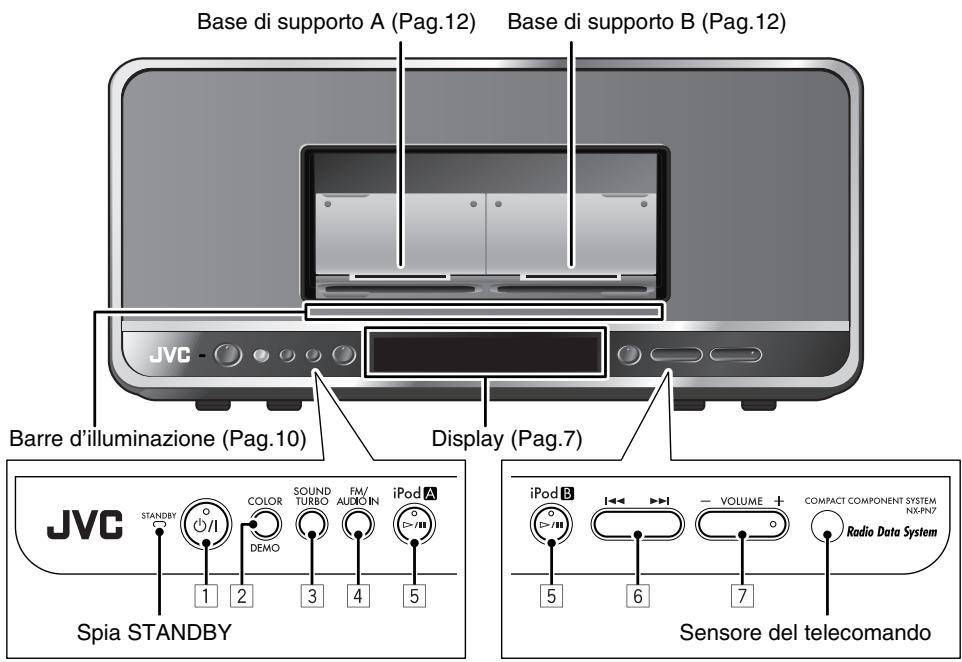

Unità principale

Modalità d'uso dell'unità principale

Tasti		Funzioni
1	O/1	Accensione o spegnimento (standby) dell'unità.
2	COLOR DEMO	Cambia il colore delle barre d'illuminazione. (Pag.10) • Per informazioni sul tasto DEMO vedere pagina 5.
3	SOUND TURBO	Attiva la funzione Sound Turbo. (Pag.10)
4	FM/AUDIO IN	Commuta la sorgente su FM od AUDIO IN (Pag.21). FM ←→ AUDIO IN
5	iPod A iPod B	Commuta la sorgente su iPod A/iPod B. (Pag.13) Avvia la riproduzione e si pone in pausa in attesa dell’iPod. (Pag.13)
6		iPod (Pag.13): Premere: saltare all’indietro/saltare in avanti Mantenere premuto: Ricerca all’indietro/ricerca in avanti FM (Pag.15): Sintonizza su una stazione.
7	- VOLUME +	Regola del livello del volume (da VOL MIN/VOL 1 a VOL 29/VOL MAX).

Informazioni visualizzate

iPod A B

S.TURBO

FM TUNED TA STMONO News Info A.STBY 123 SLEEP

Simboli	Descrizione
iPod®	S’illumina quando si collega l’iPod alla base di supporto A.
iPod®	S’illumina quando si collega l’iPod alla base di supporto B.
S.TURBO	S’illumina quando viene attivata la funzione Sound Turbo. (Pag.10)
FM	S’illumina quando si selezione FM come sorgente.
TUNED	S’illumina quando avviene la sintonizzazione a una stazione stereo FM con una forza di segnale sufficiente.
TA/News/Info	Nella modalità FM visualizza il tipo di programma relativo alla funzione Enhanced Other Networks. (Pag.20)
ST	S’illumina durante la ricezione di una stazione FM stereo.
MONO	S’illumina quando si attiva la modalità di ricezione FM monofonica.
A.STBY	• S’illumina quando viene attivata la funzione di standby automatico. (Pag.10) • Lampeggia per circa 3 minuti prima che la funzione Standby automatico spenga l’unità. (Pag.10)
⊕ 1/2/3	• S’illumina quando viene impostata la funzione timer. (Pag.24) • L’icona ⊙ 1/2/3 lampeggia quando il timer è in funzione.
SLEEP	S’illumina quando è attivo il timer di autospegnimento. (Pag.10)

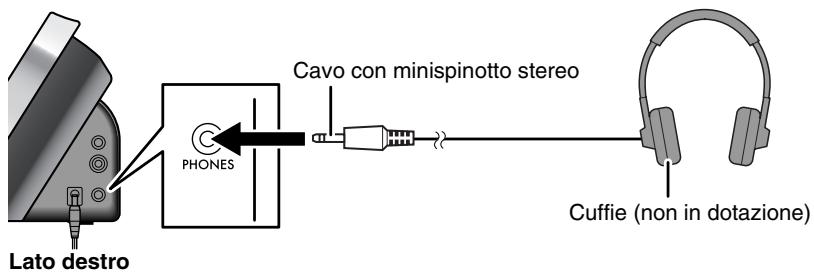

Uso delle cuffie

Accertarsi di abbassare il volume prima di collegare le cuffie.

• Il collegamento delle cuffie determina la disattivazione dei diffusori.

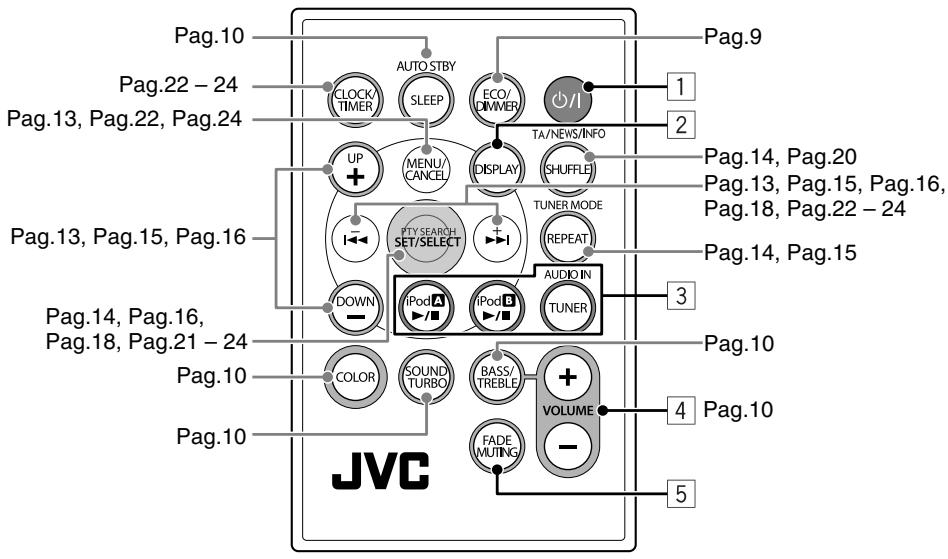

Telecomando

Impiegare il telecomando

Operazioni di base

Tasti		Funzioni principali
1	∅/1	Accensione o spegnimento (standby) dell'unità.
2	DISPLAY	Per cancellare le informazioni visualizzate sul display. · iPod A/iPod B/AUDIO IN: · Whenever si spegne l'apparecchio: Nome della Orologio Giorno della sorgente Orologio settimana Giorno della Orologio Giorno della settimana · FM: Frequenza → Orologio → Giorno della settimana RT ← PTY ← PS ←
3	iPodA iPodB / / /	· Commuta la sorgente su iPod A/iPod B. (Pag.13) · Avvia la riproduzione e si pone in pausa in attesa dell'iPod. (Pag.13)
	AUDIO IN TUNER	Commuta la sorgente su FM od (Pag.15) AUDIO IN (Pag.21).
4	+ VOLUME -	Regola del livello del volume (da VOL MIN/VOL 1 a VOL 29/VOL MAX).
5	FADE MUTING	Escludione immediata del volume. · Per ripristinare il volume, premere nuovamente il tasto o regolare il livello del volume.

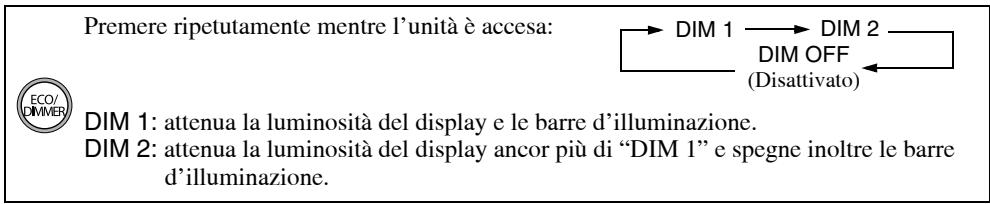

Per attenuare il display e le barre d'illuminazione—DIMMER

La luminosità del display e delle barre d'illuminazione è regolabile.

Impostazione della modalità ECO

La selezione della modalità ECO consente di ridurre il consumo energetico spegnendo il display quando il sistema accede alla condizione di standby.

• Per annullare la funzione, premere nuovamente ECO/DIMMER. Quando il display si spegne, l'orologio appare per qualche istante "ECO OFF".
• Nella modalità ECO la batteria dell'iPod non si ricarica.

Per cambiare il colore delle barre d'illuminazione

Il colore delle barre d'illuminazione può essere cambiato.

• Per ogni sorgente è possibile memorizzare il colore desiderato.

Premere ripetutamente per cambiare il colore delle barre d'illuminazione. È possibile selezionare uno dei nove colori disponibili.

• Quando si seleziona la sorgente iPod A o iPod B, il colore di ciascuna barra d'illuminazione può essere impostato separatamente: barra sulla sorgente iPod.

■ Spegnimento dell'unità dopo un determinato intervallo di tempo—Timer di autospegnimento

Premere ripetutamente il tasto per specificare il tempo (in minuti) come indicato di seguito:

• Per controllare il tempo residuo prima dello spegnimento, premere una volta il tasto SLEEP. Se viene premuto il tasto ripetutamente, è possibile modificare il tempo di spegnimento.

■ Spegnimento automatico dell'unità—Standby automatico

Premere sino a quando sul display appare "A STBY".

⇔ All'arresto della riproduzione l'indicatore A.STBY inizia a lampeggiare.

Se non si esegue alcuna operazione per circa 3 minuti mentre A.STBY lampeggia, l'unità si spegne.

• Per annullare questa funzione occorre premere AUTO STBY sino a quando sul display appare "OFF".
• Questa funzione non opera quando si seleziona la sorgente FM.

Per potenziare il suono—Sound Turbo

Questa funzione consente di potenziare il suono.

Premere per attivare la funzione Sound Turbo.

Appare per un istante "S-TURBO" e sul display si accende S.TURBO.

• Per annullare la funzione, premere nuovamente SOUND TURBO. Sul display apparirà "OFF".

Per regolare il tono

Il livello degli alti e dei bassi è regolabile.

1 BASS/TREBLE	Selezionare la你可以 da regolare. BASS ←→ TREBLE
2 + VOLUME	Regolare il livello degli alto e dei bassi (da -5 a +5).

Riproduzione da iPod

All'unità è possibile connettere due iPod per riprodurre file audio e video.

Tipi di iPod compatibili:

Modello di iPod	Audio	Video
iPod nano 1GB/2GB/4GB	✓	—
iPod nano (seconda generazione) 2GB/4GB/8GB	✓	—
iPod nano (terza generazione) 4GB/8GB	✓	✓
iPod mini 4GB	✓	—
iPod mini (seconda generazione) 4GB/6GB	✓	—
iPod (quarta generazione) 20GB/40GB	✓	—
iPod photo (quarta generazione) 20GB/30GB/40GB/60GB	✓	✓*
iPod video (quinta generazione) 30GB/60GB/80GB	✓	✓
iPod classic 80GB/160GB	✓	✓
iPod touch 8GB/16GB/32GB	✓	✓
iPhone 4GB/8GB/16GB	✓	✓

• Esclusivamente con le immagini fisse.

Qualora l'iPod non operi correttamente, si suggerisce di aggiornare il software alla versione più recente.

• Per maggiori informazioni sull'aggiornamento del software dell'iPod, si invita a vedere il sito Internet di Apple http://www.apple.com.

iPod è un marchio di fabbrica di Apple Inc. registrato negli USA e in altri paesi. iPhone è un marchio di fabbrica di Apple Inc.

Collegamento degli iPod

È innanzitutto necessario collegare l'iPod alla base di supporto A o B dell'unità. È possibile collegare contemporaneamente due iPod. - Prima di collegare gli iPod ci si deve accertare che l'unità sia in standby.

1.

2.

Per rimuovere il connettore alla base di supporto:

Facendo presa sulla fessura ubicata nell'adattatore della base di supporto lo si deve sollevare con un'unghia o un oggetto acuminato.

• In questa fase si raccomanda di fare attenzione a non ferirsi o danneggiare la base.

NOTE:

• Durante il collegamento e lo scollegamento dell'iPod si raccomanda di fare attenzione a non danneggiare il terminale della base di supporto.
• Quando l'iPod non è collegato si suggerisce di mantenere chiuso il coperchio della base di supporto.

Note sulla ricarica della batteria dell'iPod

La batteria dell'iPod si ricarica continuamente attraverso l'unità tranne quando questa si trova nella modalità ECO. (vedere a pagina 9).

• Quando si collegano contemporaneamente due iPod si ricaricano entrambe le batterie.
• Per ulteriori informazioni sulla ricarica della batteria si prega di consultare il manuale d'uso dell'iPod.

Uso

Per informazioni particolareggiate si prega di consultare il manuale d'uso dell'iPod.

NOTA:

• Prima di riprodurre con un televisore i video o le immagini contenute nell'iPod è necessario impostare adeguatamente quest'ultimo. Per ulteriori informazioni su questa impostazione si prega di consultare il manuale d'uso dell'iPod.
• iPhone e iPod touch L'iPod deve essere usato direttamente nei seguenti casi:

- Per premere il tasto Home - Per selezionare le icone applicative sullo schermo Home - Per far scorrere il cursore

Tasti		Funzioni	Controllo dell'iPod
Sull'unità	Sul telecomando
iPod A iPod B iPod C iPod D iPod E iPod F iPod G iPod H iPod I iPod J iPod K iPod L iPod M iPod N iPod O iPod P iPod Q iPod R iPod S iPod T iPod U iPod V iPod W iPod X iPod Y iPod Z iPod A Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod W Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U PodV Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod V Pod X Pod Y Pod Z Pod A Pod B Pod C Pod D Pod E Pod F Pod G Pod H Pod I Pod J Pod K Pod L Pod M Pod N Pod O Pod P Pod Q Pod R Pod S Pod T Pod U Pod v sl o s s e f u nzione della rotazione oraria e antioraria della ruota cliscabile dell'iPod.
		Premere: -Selezione la sorgente iPod A/iPod B e ne avvia la riproduzione. -Avvia la riproduzione/Pausa Mantenere premuto*1: l'iPod si porta in modalità di autospegnimento.
		Premere: Salta in avanti Mantenere premuto: Ricerca in avanti
		Premere: Salta all'indietro Mantenere premuto: Ricerca all'indietro (Premere durante la riproduzione per tornare all'inizio della traccia.)
		Ritorna al menu o allo schermo precedente.	MENU*2
		Seleziona una voce dal menu o dallo schermo. -Premere: Selezione una voce. -Mantenere premuto: Scorre lungo l'elenco. Per arrestare lo scorrimento è sufficiente premere uno dei tasti. -iPhone e iPod touch: I tasti operano dopo averve avviato "Music" o "Videos" toccando la corrispondente icona applicativa sullo schermo Home dell'iPod. -Altri tipi di iPod: I tasti svolgono la stessa funzione della rotazione oraria e antioraria della ruota cliscabile dell'iPod.	Ruota clickcabile*2

1 Non disponibile nell'iPhone e nell'iPod touch. 2 Non provvisto nell'iPhone e nell'iPod touch.

Continua alla pagina seguente

Tasti		Funzioni	Controllo dell'iPod
Sull'unità	Sul telecomando
		Conferma la selezione eseguita in un menu o sullo schermo.	Tasto centrale*
—	SET/SELECT	Seleziona la modalità di ripetizione casuale desiderata. →Per quale istante sul display appara "SHUFFLE". • Sul display o sullo schermo dell'iPod appara l'icona della riproduzione casuale. • Per annullare è sufficiente premere nuovamente il tasting sino a far scomparire l'icona della riproduzione casuale. • La riproduzione casuale si applica all'iPod selezionato come sorgente.
—	TA/NEWS/INFO SHUFFLE		—
—	TUNER MODE REPEAT	SelezIONARE la modalità di ripetizione desiderata. →Per quale istante sul display appara "REPEAT". • Sul display o sullo schermo dell'iPod appara l'icona della riproduzione ripetuta. • Per annullare è sufficiente premere nuovamente il tasting sino a far scomparire l'icona della riproduzione ripetuta. • La riproduzione ripetuta si applica all'iPod selezionato come sorgente.

• Non provvisto nell'iPhone e nell'iPod touch.

NOTA:

• JVC non è responsabile di eventuali perdite di dati o danni all'iPod causati dall'utilizzo del sistema.
• Prestare attenzione a non toccare né colpire i contatti della base di supporto e dell'iPod. In caso contrario si potrebbero danneggiare.
• Durante il collegamento dell'iPod alla base di supporto si deve verificare che il connettore di quest'ultima sia completamente inserito nell'iPod stesso.
• Prima di collegare o scollegare l'iPod si suggerisce di regolare il volume al minimo.
• Se il livello di registrazione è eccessivamente alto la riproduzione delle sorgenti audio può presentare distorsione. In tal caso si suggerisce di disattivare l'equalizzatore dell'iPod. Per maggiori informazioni sull'uso dell'iPod si rimanda al relativo manuale.
• Non trasportare l'unità con l'iPod collegato. Esso potrebbe infatti cadere oppure si potrebbero danneggiare le parti di collegamento.
• Prima di scollegare l'iPod si deve spegnere l'unità.
• Quando non si intende usare l'iPod si raccomanda di rimuoverlo dalla base di supporto.
• In caso di impossibilità di gestione dell'iPod attraverso l'unità o con il telecomando, si suggerisce di usarlo direttamente.
• Dopo aver collegato l'iPod, prima dell'uso è necessario attendere che si predisponga all'uso (circa 3 secondi).

Ascolto delle stazioni FM

Operazioni di base

Tasti		Funzioni
Sull'unità	Sul telecomando
		Seleziona FM come sorgente.FM AUDIO INQuando l'unità riceve una stazione FM stereo, in caso dibuona riscizione sul display appeare l'indicatore ST (stereo).
		Premere: Cambia la frequenza.Mantenere premuto e rilasciare: L'unità avvia la ricerca delle stazioni e si arresta quando ne individua una dal segnalesufficientemente forte.Per terminare la ricerca, premere nuovamente il tasto.
		Sintonizza una stazione predefinita: premere ripetutamente sino a selezionarne il numero. (Per informazioni sullapresezione delle stazioni, vedere pagina 16.)
		Cambia modalità di riscizione FM: premere quello tasto permigiorare la riscizione quando la stazione FM che si desiderarereceverè è difficultosa da sintonizzare oppure è disturbata darumore. Sul display s'illumina l'indicatore MONO (ascolto monofonico). La riscizione risulta migliorata ancche se vieneperduto l'effetto stereo.Per ripristinare l'effetto stereo, premere nuovamente.
		TUNER MODE(Repeat)

Preimpostazione delle stazioni

È possibile predefinire fino a 30 stazioni FM.

1	AUDIO IN TUNER	Selezionare FM come sorgente.
2	- + -	Sintonizzare la stazione che si considera predefinire. • èanche possibile memorizzare la modalità di ricezione mono per le stazioni FM predefinite, se selezionata.
3	PHY.SEARCH SET/SELECT	Attivare la modalità di immissione del numero predefinito. →Per alcuni secondi "SET" lampeggia sul display. • Completare le operazioni che seguono nelle l'indicazione lampeggia.
4	UP + DOWN	Selezionare un numero predefinito per la stazione da memorizzare.
5	PHY.SEARCH SET/SELECT	Memorizzare la stazione. →Per quale istante sul display appara "STORED".

NOTE:

• Se viene scollegato il cavo di alimentazione oppure se manca la corrente, le stazioni predefinite verranno cancellate in pochi giorni.
• Se viene memorizzata una stazione in un numero predefinito più occupato, la stazione memorizzata in precedenza verrà cancellata.

Ricezione di stazioni FM con il Radio Data System

Radio Data System consente alle stazioni FM di inviare un segnale aggiuntivo insieme ai segnali dei programmi normali. Con quest'unità è possibile ricevere i seguenti tipi di segnale Radio Data System:

PS (Programme Service):

PTY (Programme Type):

RT (Radio Text):

Mostra i nomi comunemente noti delle stazioni.

Mostra il tipo di programmi trasmessi.

Mostra messaggi di testo inviati alla stazione.

Fornisce informazioni relative ai tipi di programmi trasmessi da stazioni Radio Data System di reti diverse.

NOTA:

Per ulteriori informazioni sul Radio Data System, visitare il sito Web all'indirizzo http://www.rds.org.uk .

Modifica delle informazioni del Radio Data System

Ogni volta che si preme il tasto, il display cambierà nel modo seguente:

NOTA:

Se l'emittente non invia alcun segnale Radio Data System, sul display appare "NO PS", "NO PTY" o "NO RT".

Ricerca dei programmi con i codici PTY (PTY Search)

Specificando i codici PTY, tra le stazioni predefinite è possibile individuare uno specifico tipo di programma (vedere la sezione "Preimpostazione delle stazioni" a pagina 16).

1	Premere ripetutamente sino a quando sul display inizia a lampeggiare “SELECT”. ➔ L'unità accede alla modalità d'impostazione del codice PTY.
2	Selezionare un codice PTY. • Per la descrizione dei codici PTY si prega di vedere a categoria 19.
3	L'unità ricerca le stazioni predefinite per i programmi del tipo selezionato, sintonizzandosi quindi sulla prima che trova.

Per proseguire con la ricerca di un altro programma del tipo selezionato è necessario premere PTY SEARCH mentre le indicazioni sul display lampeggiano.

NOTE:

• Per terminare la ricerca, premere PTY SEARCH.
• Se non viene individuato alcun programma, sul display viene visualizzato "NOTFOUND".

Codici PTY
NONE	Nessun tipo di programma,programma non definito o dificileda categorizzare in tipi specifici.	WEATHER	Programmi meteorologici e previsions del tempo.
NEWS	Notiziari.	FINANCE	Servizi e notizie delle borse valori, di economia, finanza, ecc.
AFFAIRS	Programmi di attualiità cheapprofondiscono le notizie delgiorno — dibattiti o analisi.	CHILDREN	Programmi destinati ad un pubblicogiovane.
INFO	Programmi il cui scopo è fornire consigli in senso lato.	SOCIAL	Programmi relativi a sociologia,storia, geografia, psicologia e società.
SPORT	Programmi riguardanti tutti gli aspetti del mondo dello sport.	RELIGION	Programmi religiosi.
EDUCATE	Programmi educativi.	PHONE IN	Programmi che prevedono la partecipazione del pubblico, che esprime le sue opiniioni per Telefono o in un forum aperto a tutti.
DRAMA	Tutti i radiodrammi e le seriesa punate.	TRAVEL	Informazioni di viaggio.
CULTURE	Programmi relativi a qualsiasis为首chio della cultura nazionale oregionale, inclusi lingua, teatro, ecc.	LEISURE	Programmi su attività ricreative.
SCIENCE	Programmi relativi alle scienze naturali e alla TECHNOIA.	JAZZ	Musica jazz.
VARIED	Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposte di esperti alle domande del pubblico e interviste a personità.	COUNTRY	Canzoni che derivano alla tradizione musicale del Sud degli Stati Uniti o che la seguono.
POP M	Musica commerciale di interesse popolare.	NATION M	Musica popolare contemporanea nazionale o regionale nella lingua di quel paese.
ROCK M	Musica rock.	OLDIES	Musica appartenente alla cosiddetta“ètà dell’oro” della musica pop.
EASY M	Musica contemporanea considerata“musica leggera”.	FOLK M	Musica che ha le sue radici nella cultura musica di una nazione specifica.
LIGHT M	Musica strumentale e opere vocali o corali.	DOCUMENT	Programmi relativi ad argomenti basati su fatti realmente accaduti,presentati con stile investigativo.
CLASSICS	Concerti di grandi opere orchestrali,sinfonie, musica da camera, ecc.	TEST	Segnale di prova per verificarel’idoneità degli apparecchii per la ricezione degli annunci di emergenza.
OTHER M	Musica che non rientra in nessuna delle altre categoria.	ALARM	Annunci di emergenza.

• La classificazione dei codici PTY per alcune stazioni FM può differire dall'elenco precedente.
• I codici PTY appaiono nel display nell'ordine usato in quello elenco.

Passaggio temporaneo a un programma di propria scelta in modo automatico

La funzione Enhanced Other Networks (segnalazione altre reti) consente all'unità di passare temporaneamente a una stazione FM predefinita che trasmette un programma di propria scelta (TA, News o Info).

• Questa funzione viene utilizzata durante l'ascolto di una stazione FM che fornisce i segnali richiesti.

TA/NEWS/INFO

Premere ripetutamente sino a selezionare, nel modo di seguito descritto, un tipo di programma desiderato:

TA: Informazioni sul traffico nella zona.

NEWS: Notizie

INFO: Programmi informativi, nel senso più ampio del termine.

Informazioni sulla funzione Enhanced Other Networks (segnalazione altre reti):

Quando una stazione inizia a diffondere uno dei programmi preferiti, il sistema automaticamente vi si sintonizza. L'indicatore di codice PTY inizia a lampeggiare.

Mentre al termine del programma l'unità fa ritorno alla stazione precedentemente sintonizzata, la funzione rimane attiva (l'indicazione cessa di lampeggiare rimanendo quando acceso).

NOTA:

Quando si preme il tasto TA/NEWS/INFO del telecomando quando è in corso la ricezione di un programma Enhanced Other Networks (segnalazione di altre reti), sul display appare per due secondi "LOCKED". Quindi i tasti di sintonia e +/- si bloccano. Per sbloccarli occorre premere nuovamente il tasto TA/NEWS/INFO.

Riproduzione da altri apparecchi

Collegamento di altri apparecchi

Usando un cavo con minispinotto stereo (non in dotazione), è possibile collegare altre apparecchiature con prese di uscita audio analogiche, ad esempio un lettore audio portatile, un televisore, ecc.

• Fare riferimento ai manuali d'istruzioni forniti con l'apparecchio.

NOTA:

Prima di collegare o scollegare altri apparecchi ci si deve accertare che l'unità sia in standby.

Uso

Per ascoltare altri apparecchi

1 AUDIO IN TUNER	Selezionare AUDIO IN come sorgente.	FM ⇌ AUDIO IN
2 Avviare la riproduzione dell'apprecchio.

Per regolare il livello d'ingresso del suono proveniente dall'apparecchio collegato

Il livello di ingresso del suono può essere regolato dal dispositivo collegato, se il segnale in ingresso è troppo forte o troppo debole.

1	AUDIO IN TUNER	Selezionare AUDIO IN come sorgente.
2	PRTYSEARCH SET/SELECT	Mantenere premuto per regolare il livello d'ingresso del suono. LEVEL 1: Livello d'ingresso normale. LEVEL 2: Aumenta il livello d'ingresso. LEVEL 3: Aumenta il livello d'ingresso anticor più di "LEVEL 2".

Regolazione dell'orologio e del timer

Regolazione dell'orologio

Prima di usare il timer occorre regolare l'orologio incorporato. - L'orologio può essere regolato quando l'unità è accesa o in standby.

• Per uscire dalla regolazione dell'orologio, premere CLOCK/TIMER secondo necessità.
• Per correggere un errore di impostazione, premere MENU/CANCEL. Sarà possibile tornare al punto precedente.
• In caso di caduta di tensione, l'orologio perde le regolazioni e viene riportato alle ore "0:00". È necessario impostare nuovamente l'orario.

Impostazione del timer

Utilizzando il timer, è possibile svegliarsi ascoltando la musica, ecc.

• Prima di selezionare l'iPod o un altro apparecchio quale sorgente di riproduzione, è necessario collegarlo all'unità. (Pag.12, Pag.21)
• Il timer può essere impostato quando l'unità è accesa o in standby.
• L'unità si spegne automaticamente due ore dopo l'accensione per mezzo del timer.

1	(CLOCK/TIMER)	Attivare la modalità di regolazione del timer. → Sul display appeare “TIMER 1”, “TIMER 2” o “TIMER 3”.
2	← + I ↓	Selezionare il timer da impostare. → TIMER 1→ TIMER 2→ TIMER 3←
3	← + I ↓	Selezionare il tipo di timer: WEEKLY ←→ ONCE WEEKLY: Vedere il successivo passo 4. ONCE: Il timer si attiva una sola volta nel giorno della settimana selezionato.
4	← + I ↓	Selezionare il giorno della settimana. • In caso di selezione di “WEEKLY” al punto 3: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → MON-FRI → MON-SAT → EVERYDAY → Torna all'inizio
	← + I ↓	Da SUN DAY a SAT DAY: Il timer di registrazione si attiva agli settimana nel giorno selezionato. MON-FRI: Il timer si attiva agli settimana da lunedi a venerdi. MON-SAT: Il timer si attiva agli settimana da lunedi a sabato. EVERYDAY: Il timer si attiva agli giorn gliorno.
	← + I ↓	• In caso di selezione di “ONCE” al punto 3: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → Torna all'inizio
5	+1 -1 SET/SELECT	① Regolare l'ora e i minuti per l'ora di attivazione. ② Selezionale una sorgente di riproduzione—“IPod A”, “IPod B”, “FM” o “AUDIO IN”. • Dopo ave selezionato “FM” selezionare altresi il numero predefinito della stazione che si desidera ascoltare. Quando si selezione “FM --” l'unità preseleziona automaticamente l'ultima stazione sintonizzata. (Vedere la sezione “Ascolto delle stazioni FM” a pagna 15.) ③ Selezionale il livello del volume. → Sul display appaiano “SET OK” con l'informazione d'impostazione e quando l'icona → e l'indicatore del numero di timer (1/2/3).
6	0/1	Spagnere ilsystema (porlo in standby).

• Per uscire dalla regolazione del timer, premere CLOCK/TIMER secondo necessità.
• Per correggere un errore di impostazione, premere MENU/CANCEL. Sarà possibile tornare al punto precedente.

Per disattivare il timer

1	"clock"	Selection are il timer da cancellare.
	TIMER	→ TIMER 1→ TIMER 2→
	←	TIMER 3←
2	"CANCEL"	"Cancel" inizia a lampeggiare sul display.
	→	L'icona ⊙ e l'indicatore del numero di timer (1/2/3) scompaiano.

NOTA:

Anche quando si annulla il timer, le impostazioni eseguite rimangono salvate in memoria.

Localizzazione dei guasti

In caso di problemi con l'unità, prima di rivolgersi all'assistenza tecnica controllare se l'elenco presente contiene la soluzione al problema.

Generali

Il sistema non si accende.

La spina del cavo di alimentazione non è stata inserita saldamente. Inserirla in modo corretto. (Pag.5)

Le regolazioni o le impostazioni vengono cancellate improvvisamente prima di completare l'operazione.

⇒ Esiste un limite di tempo. Quando è necessario, ripetere la procedura.

È impossibile eseguire alcune operazioni.

⇔ Il microprocessore incorporato non funziona correttamente a causa di interferenze elettriche esterne. Scollegare il cavo di alimentazione dalla presa e collegarlo nuovamente.

È impossibile utilizzare il telecomando per gestire l'unità.

⇔ Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sull'unità. Puntare il telecomando al sensore remoto sul pannello anteriore. I segnali non raggiungono il sensore remoto. ▷ Avvicinarsi all'unità. ⇒ Le batterie sono scariche.

Non si sente alcun suono dai diffusori.

⇒ Le cuffie sono collegate. (Pag.8)

L'unità si spegne improvvisamente.

⇒ La funzione di standby automatico spegne l'unità.

Quando si è impostato il timer di spegnimento e la funzione di standby automatico si è attivata, si è premuto a lungo il tasto SLEEP.

Per impostare il timer di autospegnimento, il tasto deve essere premuto brevemente. (Pag.10)

Operazioni con l'iPod

L'iPod non esegue la riproduzione nonostante sul display appaia l'indicatore iPod A/iPod B.

La batteria è scarica. Lasciarlo collegato per altre dieci minuti.

Operazioni con la radio

L'ascolto di trasmissioni è disturbato da interferenze.

Il collegamento dell'antenna non è corretto oppure è allentato. (Pag.4) L'antenna FM non è stata estesa e posizionata correttamente. (Pag.4)

Operazioni con il timer

Il timer non opera.

Il timer funziona solo quando viene spenta l'unità (standby). Potrebbe essersi verificata una caduta di tensione. Impostare nuovamente l'orologio, quando il timer. (Pag.22, Pag.23)

Accessori

Vedere pagina 3.

Amplificatore

Potenza d'uscita

10 W (5 W + 5 W) a 8 Ω (10% THD) (IEC 268-3)

Terminali

AUDIO IN

Sensibilità d'ingresso/impedenza (1 kHz):

LEVEL 1: 500mV / 47kΩ

LEVEL 2: 250mV/47kΩ

LEVEL 3: 125mV / 47kΩ

Base di supporto A e B dell'iPod

Tipi di iPod compatibili:

Vedere pagina 11.

Potenza d'uscita (per ciascun iPod):

CC 5V = 500mA

Gamma di sintonizzazione FM:

87,50 MHz - 108,00 MHz

Impianto

Dimensioni (L/A/P):

318mm× 148mm× 154mm

Peso:

Circa 1,6kg

Caratteristiche tecniche dei diffusori

Tipo:

Bass-reflex a gamma completa

Diffusori:

cono da 7cm× 2

Impedenza:

8Ω

Alimentazione

Alimentazione:

Adattatore CA (AA-R1001)

INGRESSO:

CA 110 - 240V 50Hz / 60Hz1A

USCITA:

CC 10,7V = 3A,32,1VA

Consumo di energia:

35 W (in modalità accesso)

4 W o meno (in modalità Standby)

1 W o meno (nella modalità ECO)

19 W (in standby con due iPod connessi)

Design e specifiche soggetti a modifiche senza preavviso.

JVC
