GEBRUIKSAANWIJZING NX-SA1R JVC

Automatische energiebesparingsfunctie • Het systeem wordt automatisch uitgeschakeld indien er onder bepaalde omstandigheden gedurende 30 minuten geen bediening wordt uitgevoerd. Deze functie is met de basisinstelling geactiveerd. Zie bladzijde 11 voor details. Meer over deze gebruiksaanwijzing... • Toetsen op de afstandsbediening worden gebruikt voor de uitleg, tenzij anders aangegeven. Indien het toestel echter toetsen met dezelfde of gelijkwaardige namen heeft, kunnen deze tevens voor de relevante bediening worden gebruikt. • “iPod” in deze gebruiksaanwijzing verwijst naar zowel iPod, iPod touch als iPhone apparaten. “iPod touch” of “iPhone” wordt gebruikt indien het specifiek een iPod touch of iPhone betreft. • In deze gebruiksaanwijzing worden “bestand” en “fragment” afwisselend gebruikt.

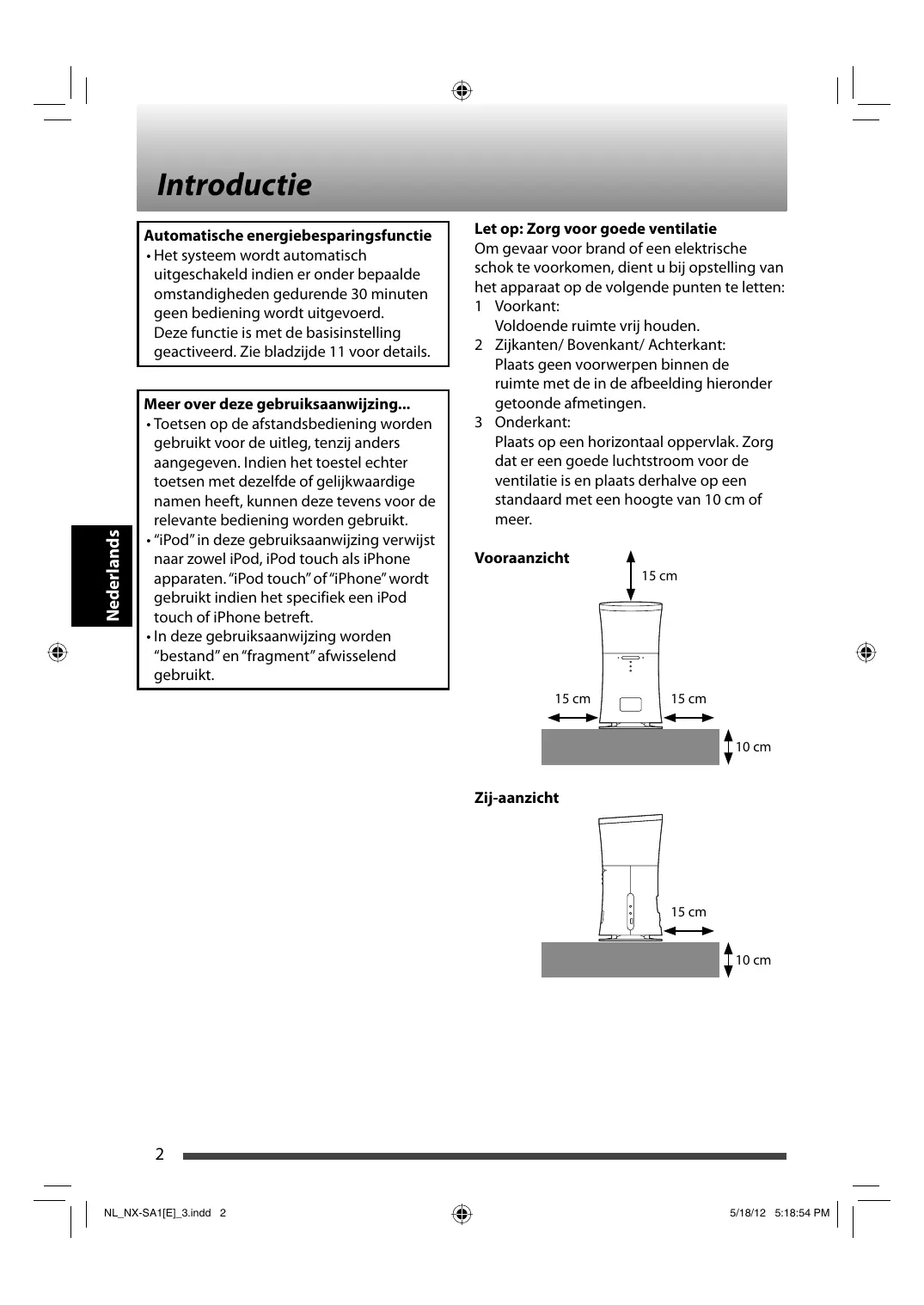

Let op: Zorg voor goede ventilatie Om gevaar voor brand of een elektrische schok te voorkomen, dient u bij opstelling van het apparaat op de volgende punten te letten: 1 Voorkant: Voldoende ruimte vrij houden. 2 Zijkanten/ Bovenkant/ Achterkant: Plaats geen voorwerpen binnen de ruimte met de in de afbeelding hieronder getoonde afmetingen. 3 Onderkant: Plaats op een horizontaal oppervlak. Zorg dat er een goede luchtstroom voor de ventilatie is en plaats derhalve op een standaard met een hoogte van 10 cm of meer. Vooraanzicht 15 cm

NL_NX-SA1[E]_3.indd 2

5/18/12 5:18:54 PM Inhoudsopgave Voorbereiding 4 Accessoires 4 Alvorens gebruik van de afstandsbediening 4

Basisverbinding 5 Aansluiten van de FM-antenne 5 Netsnoer aansluiten 5

Namen van onderdelen 6 Toestel bovenkant/voorkant 6 Toestel zijkant/achterkant 7 Afstandsbediening 8

Basisbedieningen 9 Starten 9 Inschakelen van de stroom. 9 Kies een bron. 9 Stel het volume in. 9

Instellen van de klok 9 Instellen van het geluidseffect 10 Instellen van het subwoofervolume 10 Gebruik van de geluidsfunctie 10 Veranderen van de displayinformatie 10 Veranderen van de helderheid van de aanduidingen 10 Activeren/annuleren van APS Automatische energiebesparing (A.P.S.) 11 Aansluiten van een hoofdtelefoon 11

Luisteren naar een iPod 12 Verbinden van een iPod 12 Weergave 12 Weergave van een video/beeld van een iPod 13

Luisteren naar een USB-apparaat 14 Verbinden van USB-apparatuur 14 Weergave 14 Programmeren van de weergavevolgorde — Geprogrammeerde weergave 15 Afspelen in een willekeurige volgorde — Willekeurige weergave 16 Herhaald afspelen — Herhaalde weergave ...16

Luisteren naar FM-uitzendingen 17 Opzoeken van zenders 17 Vastleggen van zenders 17 Ontvangst van FM-zenders met Radio Data Systeem 18

Luisteren naar een externe apparatuur 19

Verbinden van een externe apparatuur ... 19 Luisteren naar een externe apparatuur... 19

Instellen van de timer 20 De inslaaptimer instellen 20 Instellen van de dagelijkse timer 20

Ter referentie21 Geschikte iPod 21 Afspeelbare bestanden 21 Onderhoud 21 Oplossen van problemen 22 Handelsmerken 23 Technische gegevens 23

NL_NX-SA1[E]_3.indd 3

5/18/12 5:18:55 PM Voorbereiding • Het label met specificaties vindt u op de onderkant van het systeem. • Kies een vlakke en droge plaats waar de temperatuur niet onder 5˚C of boven 35˚C komt.

Accessoires Controleer dat u de volgende, voor het systeem bijgeleverde onderdelen heeft. • Afstandsbediening (RM-SNXSA1BR) 1 • Lithium-knoopbatterij CR20251 De batterij is bij het verlaten van de fabriek in de afstandsbediening geplaatst • Netadapter (AA-R2002) 1 • Netsnoer 1 • FM-antenne 1 Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

Alvorens gebruik van de afstandsbediening Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen. Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt. Vervangen van de batterij in de afstandsbediening Plaats de batterij met de (+ en –) polen in de juiste richting in de afstandsbediening. Lithium-knoopbatterij (productnummer: CR2025)

OPMERKING • De bijgeleverde batterij is voor het controleren van de werking van het systeem. Vervang deze batterij zo snel als mogelijk door een nieuwe. LET OP • De batterij kan ontploffen indien deze verkeerd is geplaatst. • Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type. • Bewaar de batterij buiten het bereik van kleine kinderen. Raadpleeg direct een arts indien een kind per ongeluk een batterij heeft ingeslikt. • Voorkom dat de batterij oververhit, barst of brand veroorzaakt: - Niet opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien. - Bewaar de batterij niet samen met andere metalen voorwerpen. - Wikkel de batterij met isoleerband om alvorens deze weg te gooien of ergens op te slaan. - Steek niet met een pincet of andere voorwerpen in de batterij. • Gooi een lege batterij op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

NL_NX-SA1[E]_3.indd 4

5/18/12 5:18:55 PM Basisverbinding Aansluiten van de FM-antenne FM-antenne (bijgeleverd)

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

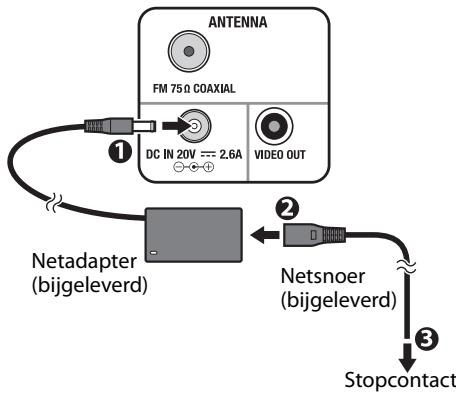

Netsnoer aansluiten Verbind de bijgeleverde netadapter met de DC IN aansluiting van het systeem. Steek vervolgens het bijgeleverde netsnoer in de netadapter en steek vervolgens de stekker in een stopcontact.

Strek bij het verbinden de FM-antenne uit voor een optimale ontvangst.

Netadapter (bijgeleverd)

Netsnoer (bijgeleverd)

OPMERKING • Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren of het netsnoer. Houd de antennes tevens uit de buurt van metalen onderdelen van het hoofdtoestel, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slecht. • Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne (niet bijgeleverd) middels een 75 Ω draad met coax-stekker voor een betere ontvangst.

• Koppel het netsnoer los als u het systeem wilt schoonmaken of verplaatsen. • Voorkomen van brand en beschadiging van apparatuur, - Gebruik geen andere adapters dan de bijgeleverde netadapter. - Gebruik de bijgeleverde netadapter niet voor andere apparatuur. • Trek altijd de stekker uit het stopcontact als u weggaat of wanneer het systeem gedurende langere tijd niet wordt gebruikt.

NL_NX-SA1[E]_3.indd 5

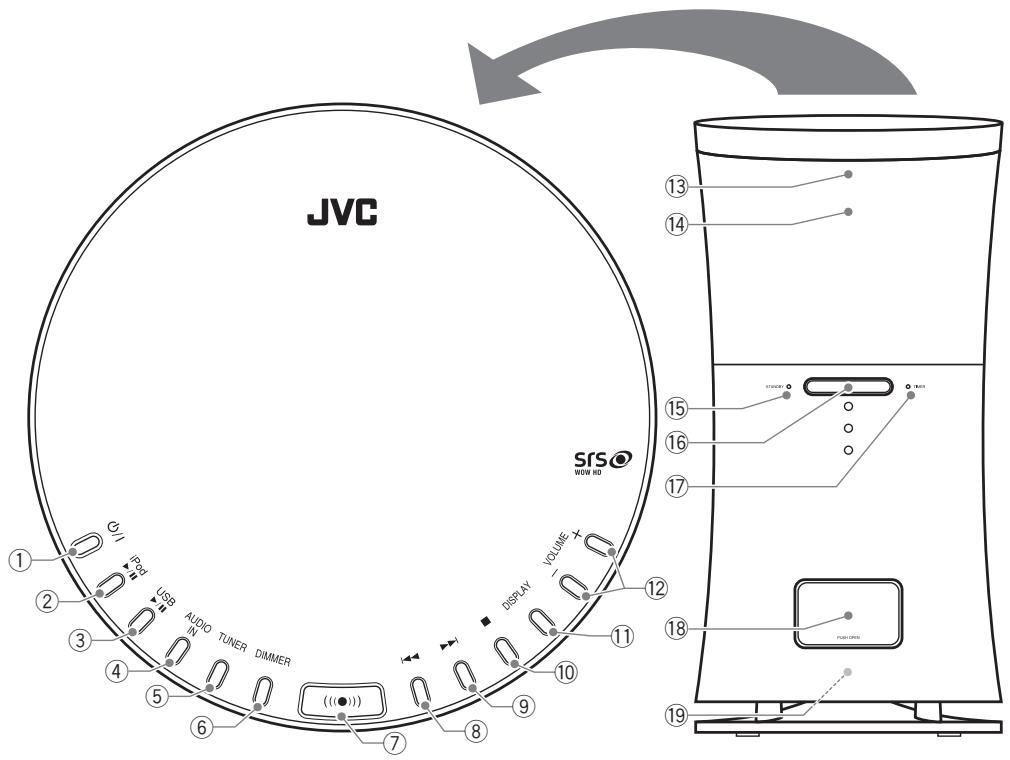

5/18/12 5:18:55 PM Namen van onderdelen Toestel bovenkant/voorkant

STANDBY ON toets iPod 6 toets USB 6 toets AUDIO IN toets TUNER toets DIMMER toets (Geluidseffect) toets 4 toets ¢ toets 7 toets DISPLAY toets VOLUME +/– toetsen

Afstandsbedieningssensor Display STANDBY lampje Verlichtingslampje TIMER lampje Dock voor iPod Subwoofer

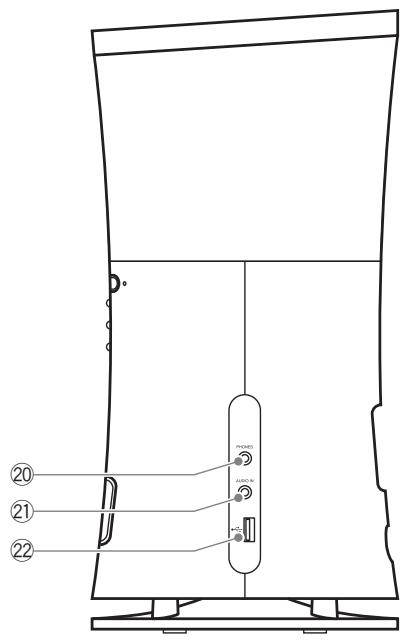

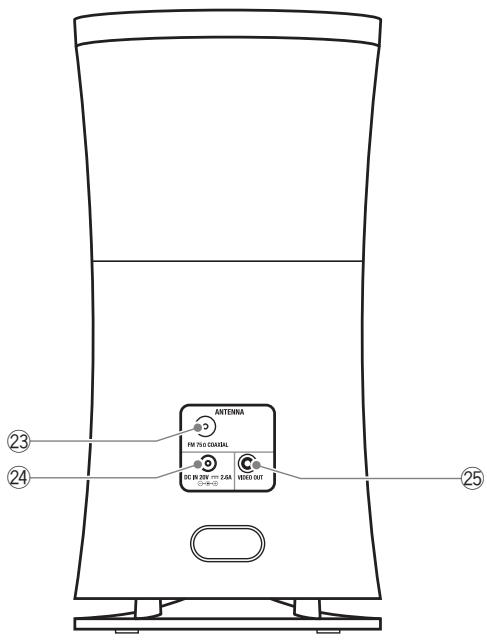

Toestel zijkant/achterkant

& PHONES aansluiting * AUDIO IN aansluiting ( USB MEMORY aansluiting

) FM 75Ω COAXIAL aansluiting _ DC IN aansluiting + VIDEO OUT aansluiting

NL_NX-SA1[E]_3.indd 7

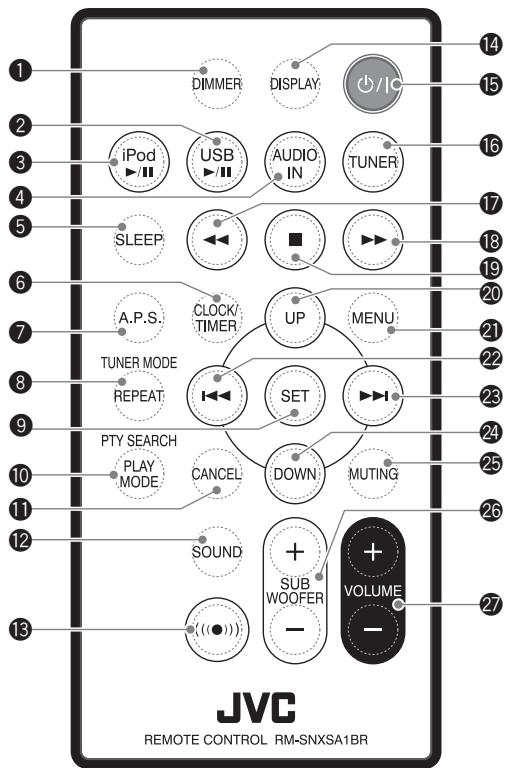

5/18/12 5:18:56 PM Namen van onderdelen Afstandsbediening

Inschakelen van de stroom.

Het STANDBY lampje dooft. Kies een bron. /

Toon het scherm voor het instellen van de klok.

De uuraanduiding knippert op het display.

• Indien u de klok reeds heeft ingesteld, moet u op CLOCK/TIMER drukken herhaaldelijk totdat de uuraanduiding op het display knippert. Stel het uur in. /

• Instelbereik: MIN, 1 — 39, MAX Uitschakelen van het systeem

(Druk herhaaldelijk)

Stel de minuut in. /

(Druk herhaaldelijk)

Het STANDBY lampje licht op. Tijdelijk dempen van het volume

Voltooi de klokinstelling. Druk op CANCEL, om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug. OPMERKING

“MUTING” knippert. Druk op MUTING of VOLUME + om het geluid weer te herstellen.

• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet de klok mogelijk periodiek gelijkstellen. • De tijd van de klok wordt gewist wanneer de stroom wordt onderbroken. U moet de klok opnieuw instellen.

NL_NX-SA1[E]_3.indd 9

5/18/12 5:18:56 PM Basisbedieningen Instellen van het geluidseffect

Veranderen van de displayinformatie

U kunt van dynamische en realistische geluidseffecten genieten.

Druk eenmaal op de toets om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. WOW HD: Geschikt wanneer de luisterpositie voor het systeem is. EH–1 (Normal Enhance Mode): Het geluidsveld voor het systeem wordt vergroot. EH–2 (High Enhance Mode): Het geluidsveld voor het systeem wordt vergroot. OFF: Het geluidseffect wordt geannuleerd.

Instellen van het subwoofervolume

Door iedere druk op de toets verandert de getoonde informatie van de klok naar andere gegevens. • De op het display getoonde informatie is verschillend afhankelijk van de bron. • Tijdens weergave van een MP3/WMA-bestand kan tag-informatie op het display worden getoond. Bijv.: Klok

1 2.3 4 Bijv.: Tijdens weergave van USB-apparatuur

10 Nummer van huidige fragment

2.4 5 Verstreken weergavetijd

Bijv.: Met het USB-apparaat gestopt

G12 T798 Totaal aantal groepen

Totaal aantal fragmenten

Om de klok te tonen terwijl het systeem standby is geschakeld, drukt u op 7.

(Druk herhaaldelijk op)

Veranderen van de helderheid van de aanduidingen

• Instelbereik: 1 — 5

Gebruik van de geluidsfunctie Kiezen van een geschikte geluidsfunctie voor uw muziek.

Druk eenmaal op de toets om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. ROCK CLASSIC JAZZ POP FLAT (Geannuleerd)

Door iedere druk op de toets verandert de instelling. DIM 1 DIM 2 DIM OFF (Geannuleerd) • De instelling blijft ook bewaard wanneer u de stroom uitschakelt.

NL_NX-SA1[E]_3.indd 10

5/18/12 5:18:57 PM Druk eenmaal op de toets om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. APS ON APS OFF (Geannuleerd) Het systeem wordt automatisch uitgeschakeld indien er onder de volgende omstandigheden gedurende 30 minuten geen bediening wordt uitgevoerd. - Het volumeniveau is op MIN gesteld of het volume wordt gedempt. - “iPod” is gekozen als bron maar er is geen iPod verbonden. - “USB” wordt als bron gekozen en de weergave stopt. • Tijdens het 30-minuten aftellen, verschijnt “APS” iedere minuut even op het display. • “APS” begint ongeveer 30 seconden voordat de stroom wordt uitgeschakeld te knipperen. • Het 30-minuten afstellen start opnieuw wanneer u een toetsbediening uitvoert of een apparaat aansluit/ontkoppelt. • Deze functie heeft voorrang over de dagelijkse timer en inslaaptimer. • Deze functie is met de basisinstelling geactiveerd.

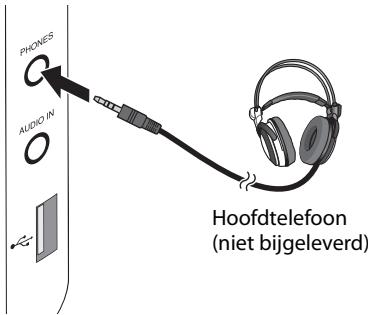

Aansluiten van een hoofdtelefoon Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Hoofdtelefoon (niet bijgeleverd)

• De luidsprekers worden uitgeschakeld wanneer u een hoofdtelefoon aansluit. • Het geluidseffect en de geluidsfunctie hebben geen effect op het geluid dat via de hoofdtelefoon wordt weergegeven.

OPMERKING Nederlands

Activeren/annuleren van APS Automatische energiebesparing (A.P.S.)

• Indien “iPod” als bron is gekozen, wordt geen geluid via de hoofdtelefoon weergegeven.

NL_NX-SA1[E]_3.indd 11

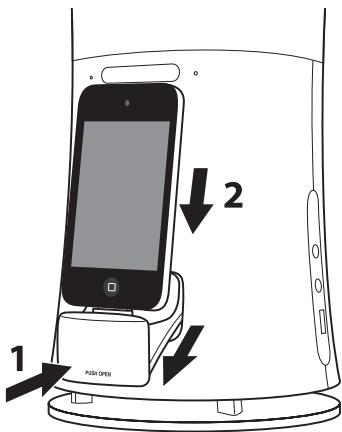

5/18/12 5:18:57 PM Luisteren naar een iPod Verbinden van een iPod U kunt een iPod via het systeem bedienen. • Sluit een iPod niet aan en ontkoppel niet terwijl het systeem is ingeschakeld. 1 Druk op PUSH OPEN om het dock voor de iPod te openen.

Steek de iPod in de aansluitpennen.

De iPod wordt ingeschakeld en de weergave start. Onderbreken

Voor het annuleren van de pauze, drukt u nogmaals op de toets.

Kiezen van een fragment / (Druk herhaaldelijk)

Snel voorwaarts/achterwaarts /

• De iPod wordt via de dock opgeladen terwijl het systeem is ingeschakeld. • Druk op de dock voor een iPod om deze op te bergen wanneer u geen iPod gaat verbinden. De dock voor een iPod kan alleen worden opgeborgen door er op te drukken wanneer de dock reeds geheel geopend is. • Let op dat u uw vingers niet knelt bij het opbergen van het dock voor een iPod. LET OP • U kunt geen data van het systeem naar uw iPod sturen. • Verwijder de beschermhoes van de iPod alvorens te verbinden. • Houd de iPod recht bij het verbinden/ ontkoppelen. • Verbind de iPod goed. • Draag het systeem niet met de iPod nog aangesloten. De dock wordt anders mogelijk beschadigd of de iPod kan vallen. • Raak de iPod aansluitpennen en aansluitingen van de iPod dock niet met uw vingers aan en sla er niet op. U zou de aansluitpennen anders kunnen beschadigen.

(Houd even ingedrukt)

Willekeurige weergave

Door iedere druk verandert de functie voor willekeurige weergave van de iPod. Herhaalde weergave

Door iedere druk verandert de functie voor herhaalde weergave van de iPod. iPod in de slaapfunctie zetten

(Houd even ingedrukt)

NL_NX-SA1[E]_3.indd 12

5/18/12 5:18:57 PM Bediening van het menu van een iPod

Kies een menu-onderdeel. /

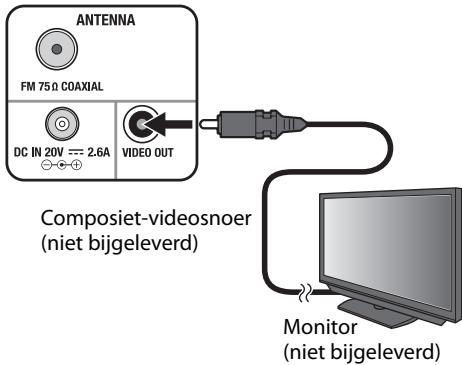

Weergave van een video/beeld van een iPod U kunt een video/beeld van een iPod op een externe monitor weergeven. • Schakel de stroom van dit systeem uit alvorens een monitor te verbinden. 1 Verbind een monitordisplay.

(Druk herhaaldelijk)

Druk op MENU, om naar het voorgaande menu terug te keren.

Composiet-videosnoer (niet bijgeleverd)

Monitor (niet bijgeleverd)

OPMERKING • Afhankelijk van het type iPod werkt de iPod mogelijk anders. • Afhankelijk van het type iPod, kunt u alleen het menu op het scherm van de iPod bedienen. • Bedien de iPhone of iPod touch zelf in de volgende gevallen: – Voor gebruik van de home-toets. – Bij het kiezen van programmapictogrammen op het Home scherm. – Voor het verslepen van de schuiver. • Zie de handleiding van de iPod voor details aangaade de bediening van de iPod. • Het geluid wordt mogelijk vervormd bij weergave van geluidsbronnen met hoge opnameniveaus. Schakel de equalizer van de iPod uit indien het geluid wordt vervormd.

Stel de video-uitgang van de iPod in. • Met het systeem uitgeschakeld...

(Houd even ingedrukt) Hoofdtoestel

Druk de toets éénmaal even in om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. VOUT ON: De video/beelden worden op de aangesloten monitor getoond VOUT OFF: De video/beelden worden op de iPod getoond Schakel de stroom van het systeem en de 3 monitor in en start de weergave van de iPod. • Kies de juiste monitoringang.

NL_NX-SA1[E]_3.indd 13

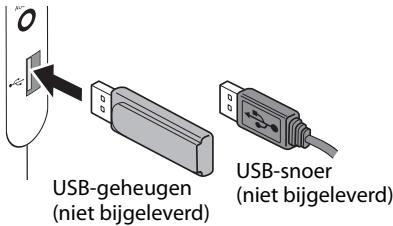

5/18/12 5:18:57 PM Luisteren naar een USB-apparaat Verbinden van USB-apparatuur

Stoppen van de weergave

USB-geheugen (niet bijgeleverd)

USB-snoer (niet bijgeleverd)

• Ontkoppel het USB-apparaat nadat de weergave is gestopt. Het ontkoppelen van een USB-apparaat tijdens weergave kan problemen voor het USB-apparaat en de bestanden veroorzaken. • USB-apparatuur wordt via de USB MEMORY aansluiting opgeladen wanneer “USB” als bron is gekozen.

• Indien u na het stoppen op USB 6 drukt, wordt het hiervoor afgespeelde fragment weer vanaf het begin weergegeven (“Resume Play”). Druk wanneer gestopt nogmaals op 7 om Resume Play te annuleren. Onderbreken

LET OP • Indien u een verbinding met een USB-kabel maakt, moet u een USB 2.0 kabel die korter dan 1 meter is gebruiken. • Gebruik geen USB-spoel. • U kunt geen computer met de USB MEMORY aansluiting van dit systeem verbinden. • De weergave van het toestel wordt mogelijk gestoord door een elektrostatische schok bij het verbinden van USB-apparatuur. Ontkoppel in dat geval de USB-apparatuur en stel dit systeem en de USB-apparatuur terug.

Voor het annuleren van de pauze, drukt u nogmaals op de toets. Kiezen van een fragment / (Druk herhaaldelijk)

Snel voorwaarts/achterwaarts • Tijdens weergave... / (Houd even ingedrukt)

Door iedere druk op de toets verandert de snelheid voor snel-voorwaarts/ achterwaarts als volgt: x5 x10 x1 (normale weergave) Voor het weer hervatten van de normale weergave, drukt u op USB 6. Kiezen van een groep • Na stopzetting... / (Druk herhaaldelijk)

NL_NX-SA1[E]_3.indd 14

5/18/12 5:18:58 PM Programmeren van de weergavevolgorde — Geprogrammeerde weergave U kunt maximaal 32 fragmenten van de USB-apparatuur in de gewenste volgorde programmeren. • U kunt uitsluitend een programma maken wanneer de weergave is gestopt. • U kunt bij het maken van een programma geen groep voor het kiezen van een fragment specificeren. 1 Stop de weergave. Kies “PROGRAM”.

/ (Druk herhaaldelijk)

De fragmenten van het programma verschijnen achtereenvolgend in de geprogrammeerde volgorde op het display. Toevoegen van een fragment aan het eind van het programma Kies het toe te voegen fragment. • Na stopzetting... /

(Druk herhaaldelijk op)

NORMAL (Geannuleerd) PROGRAM 3 Kies het te programmeren fragment. /

• Wanneer gestopt tijdens of na geprogrammeerde weergave...

(Druk herhaaldelijk)

Herhaal stap 3 voor het programmeren van de overige fragmenten.

Controleren van de geprogrammeerde fragmenten

(Druk herhaaldelijk)

Wissen van fragmenten in het programma • Wanneer gestopt tijdens of na geprogrammeerde weergave...

Door iedere druk op de toets, wordt het laatste fragment van het programma gewist.

Voor het verlaten van geprogrammeerde weergave, kiest u “NORMAL” in stap 2. • De geprogrammeerde weergave wordt in de volgende gevallen geannuleerd: - Wanneer het systeem wordt uitgeschakeld. - Wanneer een andere bron wordt gekozen. - Wanneer het USB-apparaat is ontkoppeld.

NL_NX-SA1[E]_3.indd 15

5/18/12 5:18:58 PM Luisteren naar een USB-apparaat Afspelen in een willekeurige volgorde — Willekeurige weergave

Herhaald afspelen — Herhaalde weergave

U kunt alle fragmenten van de USB-apparatuur in een willekeurige volgorde afspelen. 1 Start de weergave.

U kunt een fragment of fragmenten herhaald afspelen. 1 Kies de herhaalfunctie.

(Druk herhaaldelijk op)

NORMAL (Geannuleerd) RANDOM • Tijdens willekeurige weergave kunt u met 4 niet naar voorgaande fragmenten terugkeren. Voor het verlaten van willekeurige weergave, kiest u “NORMAL” in stap 2. • De willekeurige weergave wordt in de volgende gevallen geannuleerd: - Wanneer het systeem wordt uitgeschakeld. - Wanneer een andere bron wordt gekozen. - Wanneer het USB-apparaat is ontkoppeld. - Wanneer op REPEAT is gedrukt.

Druk eenmaal op de toets om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. RPT 1: Herhalen van het huidige spelende fragment RPT GR: Herhalen van alle fragmenten van de huidige groep RPT ALL: Herhalen van alle fragmenten RPT OFF: Annuleren van herhaalde weergave 2 (Wanneer gestopt) start de weergave.

Voor het verlaten van herhaalde weergave, kiest u “RPT OFF” in stap 1. • De herhaalde weergave wordt in de volgende gevallen geannuleerd: - Wanneer het systeem wordt uitgeschakeld. - Wanneer het USB-apparaat is ontkoppeld. OPMERKING • Indien u “RPT ALL” tijdens geprogrammeerde weergave kiest, wordt de geprogrammeerde weergave herhaald.

NL_NX-SA1[E]_3.indd 16

5/18/12 5:18:58 PM Luisteren naar FM-uitzendingen Opzoeken van zenders

Vastleggen van zenders U kunt maximaal 40 FM-zenders handmatig vastleggen. 1 Stem op een vast te leggen zender af.

Toon het voorkeurnummer.

(Houd even ingedrukt)

Om het zoeken handmatig te stoppen, drukt u op 4/¢ nogmaals. Verbeteren van de FM-ontvangst

• Voltooi de volgende stappen terwijl de aanduiding op het display knippert. Kies het vast te leggen voorkeurnummer.

Het toestel zoekt automatisch zenders en stopt wanneer een zender met voldoende signaalsterkte is gevonden. • De frequentie verandert wanneer u herhaaldelijk op de toets drukt.

(Druk herhaaldelijk)

Indien een stereo FM-uitzending slecht hoorbaar is, kunt u de monofunctie activeren om de ontvangst te verbeteren. Afstemmen op een voorkeurzender /

Druk eenmaal op de toets om de huidige instelling te tonen. Druk nogmaals om de instelling te veranderen. AUTO: Stereofunctie MONO: Monofunctie

(Druk herhaaldelijk)

OPMERKING • De ontvangst wordt verbeterd wanneer u de monofunctie activeert. Het stereo-effect gaat echter verloren.

NL_NX-SA1[E]_3.indd 17

5/18/12 5:18:59 PM Luisteren naar FM-uitzendingen Ontvangst van FM-zenders met Radio Data Systeem Met het Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. • Ga naar <http://www.rds.org.uk> indien u meer over Radio Data Systeem wilt weten.

PTY-zoekopdracht U kunt een programma uit de voorkeurzenders opzoeken door een PTY-code in te voeren. 1 Roep het PTY-zoekscherm op tijdens het beluisteren van een zender.

Tonen van “Radio Data Systeem” informatie

2 Door iedere druk op de toets verandert de informatie als volgt: PS PTY RT Frequentie Klok PS (Programma Service): Algemeen bekende zendernamen. PTY (Programmatype): Type van programma dat wordt uitgezonden. RT (Radio Tekst): Tekstmededelingen die door de zender worden uitgezonden. • “NO PS”, “NO PTY” of “NO RT” verschijnt op het display indien er door een zender geen relevante signalen worden uitgezonden. • De frequentie verschijnt indien geen radiodatasysteem-signalen worden ontvangen.

Kies een PTY-code. / (Druk herhaaldelijk)

“SEARCH” en de PTY-code verschijnen afwisselend. Het systeem zoekt vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af. • Druk op PTY SEARCH terwijl PS op het display knippert om het zoeken te hervatten nadat het is gestopt bij een ongewenst programma. • “NOTFOUND” verschijnt indien er geen geschikt programma werd gevonden. Druk op CANCEL om het zoeken te stoppen.

NL_NX-SA1[E]_3.indd 18

5/18/12 5:18:59 PM Luisteren naar een externe apparatuur Luisteren naar een externe apparatuur

• Zie tevens de gebruiksaanwijzing van een externe apparatuur. 1 Stel het volumeniveau van het systeem in de minimale stand.

Start de weergave van de externe apparatuur.

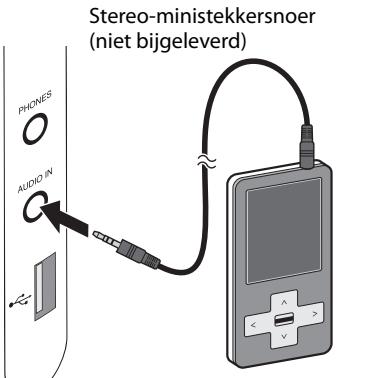

Verbind een externe apparatuur met de AUDIO IN aansluiting. Stereo-ministekkersnoer (niet bijgeleverd)

Instellen van het audio-ingangsniveau Indien het geluid van een met de AUDIO IN aansluiting verbonden apparatuur te zacht is, kunt u het audio-ingangsniveau van de AUDIO IN aansluiting veranderen (zonder het werkelijke volumeniveau te veranderen).

Externe apparatuur (niet bijgeleverd)

Verbinden van een externe apparatuur

Door iedere druk op de toets verandert de instelling. LEVEL1: Normaal ingangsniveau. LEVEL2: Verhogen van het ingangsniveau. LEVEL3: Verhoogt het ingangsniveau meer dan “LEVEL2”.

Door iedere druk op de toets verandert de uitschakeltijd (in minuten) als volgt:

10 20 30 60 90 120 150 180 OFF (terug naar het begin) Het systeem zal worden uitgeschakeld nadat het aantal ingestelde minuten is verstreken. Voor het annuleren van de inslaaptimer, kiest u “OFF”. Voor het controleren van de resterende tijd totdat het systeem wordt uitgeschakeld, drukt u SLEEP éénmaal.

Instellen van de dagelijkse timer U kunt de dagelijkse timer bijvoorbeeld als wekker met uw favoriete muziek gebruiken. • Verbind een USB-apparaat/iPod met het systeem en controleer van te voren dat de bron juist werkt. • Leg de gewenste FM-zender vast alvorens de dagelijkse timer in te stellen. 1 Kies “PLAY TMR”.

(Druk herhaaldelijk op)

(Druk herhaaldelijk)

U kunt de volgende onderdelen instellen: • Uur en minuut voor de starttijd (ON) • Uur en minuut voor de stoptijd (OFF) • Weergavebron - Wanneer u “USB” als bron kiest, moet u een fragmentnummer kiezen. - Wanneer u “FM” als bron kiest, moet u een voorkeurzendernummer kiezen. • Volume Nadat u het volume heeft ingesteld, verschijnt “PLAY SET” en de diverse instellingen achtereenvolgend op het display. Schakel het systeem uit.

Het TIMER lampje licht op. • De TIMER indicator knippert wanneer de dagelijkse timer werkt. • De dagelijkse timer werkt na het instellen iedere dag. Druk op CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug. Voor het annuleren van de dagelijkse timer, drukt u na stap 1 op CANCEL. “TIMEROFF” verschijnt. Voor het weer activeren van de dagelijkse timer zonder de gegevens te veranderen, drukt u na stap 1 op SET. “TIMER ON” en de instellingen verschijnen. LET OP • De dagelijke timer werkt uitsluitend wanneer het systeem standby is geschakeld. • Auto Power Save werkt ook wanneer de dagelijkse timer is geactiveerd.

NL_NX-SA1[E]_3.indd 20

5/18/12 5:19:00 PM Geschikte iPod Geschikt voor iPod nano (6de generatie)

iPod nano (5de generatie) iPod nano (4de generatie) iPod nano (3de generatie) iPod nano (2de generatie)

iPod touch (4de generatie) iPod touch (3de generatie) iPod touch (2de generatie) iPod touch *2 iPod classic iPhone 4S iPhone 4 iPhone 3GS iPhone 3G *1 Alleen voor stilbeelden *2 Alleen voor softwareversie 2.0.0 of later • Indien de weergave van de iPod niet juist is, moet u de iPod software naar de nieuwste versie updaten. Ga voor details aangaande een update van iPod naar de Apple website <http://www.apple.com/>.

Afspeelbare bestanden • Dit systeem kan uitsluitend MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht hoofdletters – kleine letters) extensiecode afspelen. • Dit systeem kan MP3/WMA-bestanden afspelen die met de volgenden bemonsteringsfrequenties en bitwaarden zijn opgeslagen. Bemonsteringsfrequentie: 32/44,1/48 kHz Bitwaarde: MP3: 32 kbps – 320 kbps WMA: 32 kbps – 320 kbps • Dit systeem kan maximaal 300 mappen en 999 bestanden op een USB-apparaat herkennen. • DRM (Digital Rights Management)-bestanden kunnen niet worden weergegeven.

• Dit systeem kan geen bestanden groter dan 2 GB afspelen. • Bepaalde MP3/WMA-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden. • Weergavevolgorde van de MP3/WMA-bestanden – De mappen worden afgespeeld in de volgorde waarin de mappen werden gemaakt. Bestanden van een map worden afgespeeld in de volgorde waarin de bestanden werden opgenomen. – De weergavevolgorde is mogelijk afhankelijk van de opnamemethode. – Indien u de naam van een map of bestand verandert, wordt tevens mogelijk de weergavevolgorde veranderd. • Tag-informatie (versie 1 en versie 2) van een MP3- of WMA-bestand kan worden getoond.

Onderhoud Reinigen van het systeem • Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is. • Voorkom dat de kwaliteit van het systeem verslechtert, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende: – Veeg NIET te hard. – Veeg NIET met thinner of benzine schoon. – Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem. – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

NL_NX-SA1[E]_3.indd 21

5/18/12 5:19:00 PM Ter referentie Oplossen van problemen Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen Het systeem gaat niet aan. \ Controleer de verbinding van het netsnoer. Het systeem wordt automatisch uitgeschakeld. \ De automatische energiebesparingsfunctie (A.P.S.) werkt. Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent. \ Er is een tijdslimiet. Herhaal de procedure. Systeem kan niet met de afstandsbediening worden bediend. \ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem. \ De batterij is leeg. Geen geluid. \ Instellen van het volume. \ Hoofdtelefoon is aangesloten. Bediening voor iPod Geen weergave van iPod. \ De batterij van de iPod is bijna leeg of geheel uitgeput. Laad de batterij van de iPod op. Bediening van USB-apparatuur Geen weergave van de USB-apparatuur. \ De USB-apparatuur is niet goed aangesloten. MP3/WMA-groepen en fragmenten worden niet als verwacht afgespeeld. \ De weergavevolgorde werd bepaald tijdens opname van de groepen en fragmenten. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode.

\ Het geluid wordt mogelijk door ruis en statische elektriciteit onderbroken. Ontkoppel in dat geval de USB-opslagapparatuur even, schakel het systeem even uit en verbindt de USB-apparatuur weer. Bediening voor FM-radio Uitzendingen zijn door ruis slecht te horen. \ De antenneverbinding is ontkoppeld of verkeerd gemaakt. \ De FM-antenne is niet goed uitgestrekt en geplaatst. \ Elektrostatische lading van uw lichaam kan ruis veroorzaken. Schakel in dat geval het systeem even uit en dan weer in. Gebruik van de timer De inslaaptimer werkt niet. \Dagelijkse timer werkt. De inslaaptimer kan niet worden ingesteld wanneer de dagelijkse timer werkt. De dagelijkse timer werkt niet. \ Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De dagelijkse timer start uitsluitend indien het systeem is uitgeschakeld. Indien het systeem vervolgens nog niet juist functioneert... Het systeem werkt met een ingebouwde microprocessor. Indien toetsen niet juist functioneren, moet u de stekker van het netsnoer uit het stopcontact trekken en even wachten alvorens de stekker weer in het stopcontact terug te steken. JVC is niet aansprakelijk voor het verlies van data van een iPod of USB-opslagapparatuur tijdens of door het gebruik van dit systeem.

Geluid van USB-apparatuur wordt onderbroken. \ De MP3/WMA-bestanden zijn niet juist naar de USB-apparatuur gekopieerd.

Technische gegevens Luidsprekers Full range: 5 cm hoornvormig x 4, 4 Ω Subwoofer: 10 cm hoornvormig x 1, 8 Ω Uitgangsvermogen: 5 W x 4 bij 4 Ω + 20 W (Subwoofer) bij 8 Ω (10% THV) Tuner FM-afstembereik:

87,50 MHz – 108,00 MHz

Ingang/uitgang aansluitingen iPod: Uitgangsvermogen: 5 V gelijkstroom 1 A USB MEMORY: Uitgangsvermogen: 5 V gelijkstroom 500 mA USB-specificaties: Compatibel met USB 2.0 Full Speed Compatibele apparatuur: Massa-opslagklasse Compatibel systeem: FAT16, FAT32 Afspeelbare bestanden: MP3, WMA AUDIO IN: Stereo mini (ø 3,5 mm) x 1: LEVEL 1: 500 mV/47 kΩ LEVEL 2: 250 mV/47 kΩ LEVEL 3: 125 mV/47 kΩ PHONES: Stereo mini (ø 3,5 mm) x 1 VIDEO OUT: Composiet

20 V gelijkstroom 2 600 mA Uitgang: Stroomverbruik: 0,50 W of minder (tijdens standby) Afmetingen (bij benadering) (B x H x D): 162 mm x 329 mm x 162 mm Gewicht (bij benadering): 2,7 kg Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
