GEBRUIKSAANWIJZING NX-PS2 JVC

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel het toestel niet bloot aan regen of vocht.

ATTENZIONE

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (zodat alle lampjes en aanduidingen doven). Zorg bij het installeren van de apparatuur dat de stekkers gemakkelijk toegankelijk zijn. Met de Ⓕ/| STANDBY/ON toets kunt u de stroom niet geheel uitschakelen.

• Met het toestel standby geschakeld, licht het STANDBY lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE — Tasto ⏻/| STANDBY/ON

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
  (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoude-lijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

ATTENZIONE:

• Bewaar de batterij op een plaats buiten bereik van kinderen. Wanneer een kind per ongeluk een batterij inslikt, onmiddellijk een arts raadplegen.
• Batterij niet opladen, kortsluiten, demonteren of verwarmen of in het vuur gooien. Door bovengenoemde handelingen kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Houd de batterij uit de buurt van andere metalen materialen. Hierdoor kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Wanneer de batterij wordt weggegooid of opgeborgen, dient u de batterij in plakband te wikkelen en te isoleren; anders kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Niet in de batterij prikken met een pincet of soortgelijke gereedschappen. Hierdoor kan de batterij verhit raken, scheuren of een brand veroorzaken.
• Verwijder de batterij op de juiste manier, overeenkomstig nationale of plaatselijke voorschriften.
• De batterijen (geïnstalleerde accu of batterijen) mogen niet worden blootgesteld aan extreme warmtebronnen, zoals zonlicht, vuur of dergelijke.

LET OP:

• Gevaar voor explosie wanneer de batterij onjuist wordt teruggeplaatst.
• Alleen vervangen door hetzelfde of een gelijkwaardig type.

Attenzione

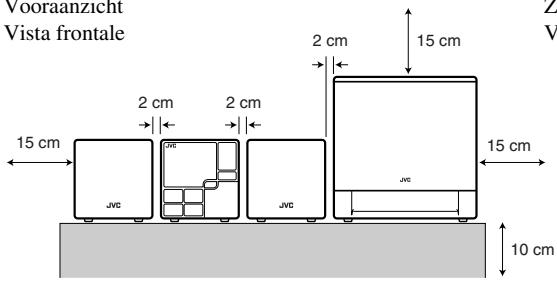

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1 Voorkant:

Geen belemmeringen en voldoende ruimte.

2 Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

3 Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Vooraanzicht Vista frontale

Vooranzicht Vista frontale 15 cm 2 cm 2 cm 2 cm 15 cm 15 cm JVC JVC JVC 10 cm Z V

Zijaanzicht Vista laterale 15 cm 15 cm m

[Europäische Union]

Informatie voor gebruikers over het weggooien van oude apparatuur

NEDERLANDS

Dit symbool is alleen geldig in de Europese Unie.

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving.

Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com voor informatie over het terugnemen van het product.

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company van Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Duitsland

Gentile Cliente,

Klok en dagelijkse timer instellen ..... 11

Instellen van de klok 11

Instellen van de dagelijkse timer ....11

Weergeven vanaf iPod 13

Verbinden van een iPod ....14

Basisbedieningen 14

Weergeven vanaf USB-opslagapparatuur .... 16

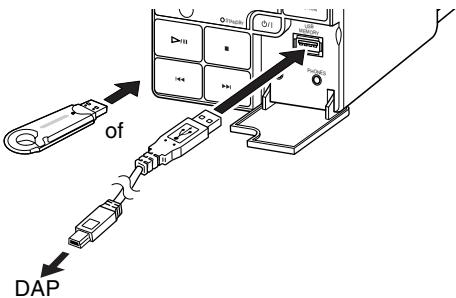

Verbinden van USB-opslagapparatuur ....16

Basisbedieningen 16

Luisteren naar een FM-uitzending ..... 19

Basisbedieningen ....19

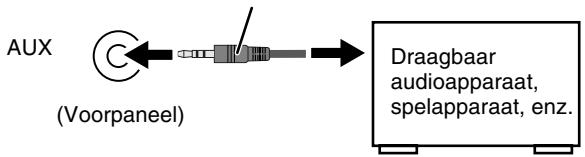

Weergeven vanaf andere apparatuur 24

Overige apparatuur aansluiten 24

Oplossen van problemen 25

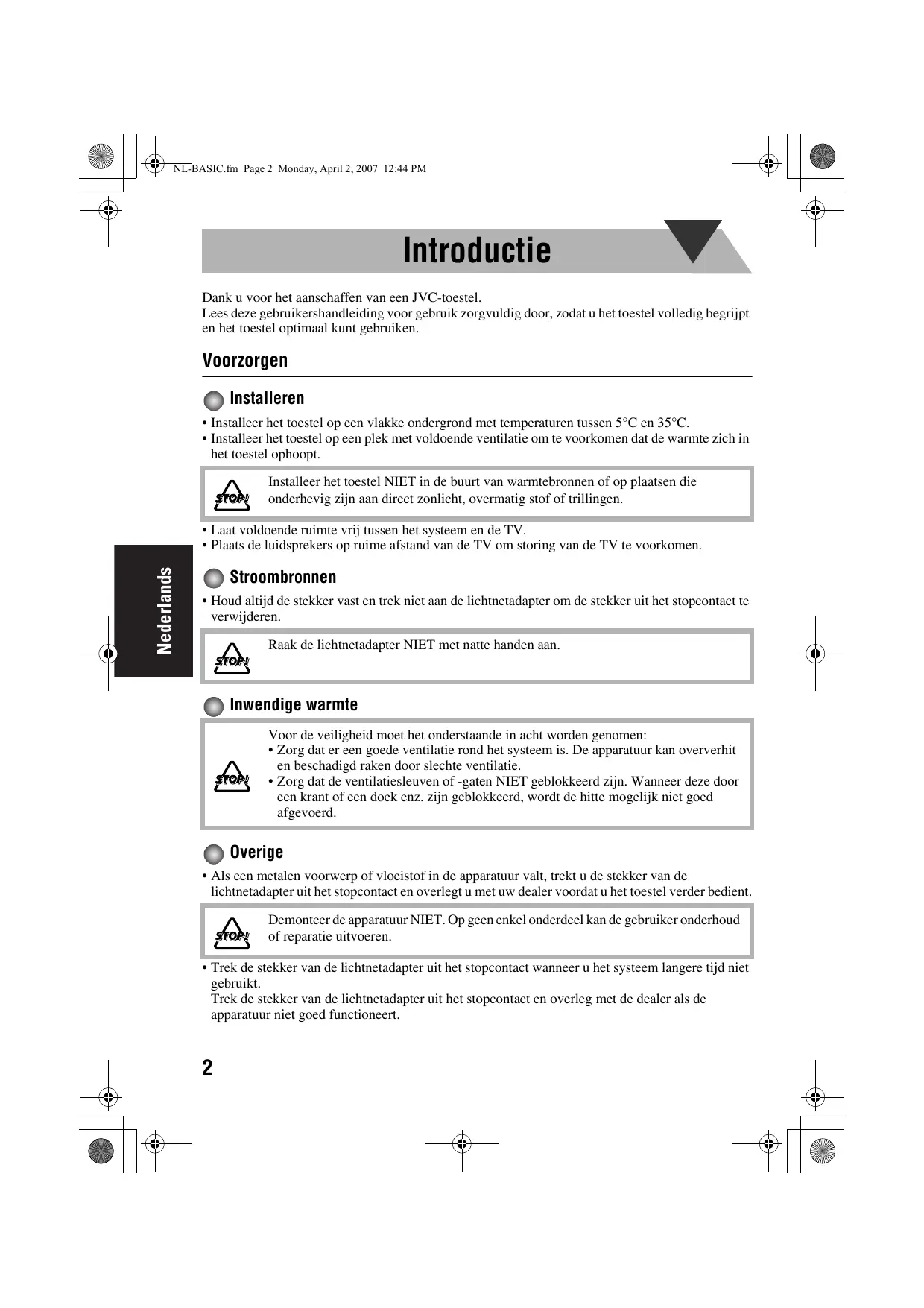

Dank u voor het aanschaffen van een JVC-toestel.

Lees deze gebruikershandleiding voor gebruik zorgvuldig door, zodat u het toestel volledig begrijpt en het toestel optimaal kunt gebruiken.

Voorzorgen

Installeren

• Installeer het toestel op een vlakke ondergrond met temperaturen tussen 5^ en 35^ .
• Installeer het toestel op een plek met voldoende ventilatie om te voorkomen dat de warmte zich in het toestel ophoopt.

Installeer het toestel NIET in de buurt van warmtebronnen of op plaatsen die onderhevig zijn aan direct zonlicht, overmatig stof of trillingen.

• Laat voldoende ruimte vrij tussen het systeem en de TV.
• Plaats de luidsprekers op ruime afstand van de TV om storing van de TV te voorkomen.

Stroombronnen

- Houd altijd de stekker vast en trek niet aan de lichtnetadapter om de stekker uit het stopcontact te verwijderen.

Raak de lichtnetadapter NIET met natte handen aan.

Inwendige warmte

Voor de veiligheid moet het onderstaande in acht worden genomen:

• Zorg dat er een goede ventilatie rond het systeem is. De apparatuur kan oververhit en beschadigd raken door slechte ventilatie.
• Zorg dat de ventilatiesleuven of -gaten NIET geblokkeerd zijn. Wanneer deze door een krant of een doek enz. zijn geblokkeerd, wordt de hitte mogelijk niet goed afgevoerd.

Overige

- Als een metalen voorwerp of vloeistof in de apparatuur valt, trekt u de stekker van de lichtnetadapter uit het stopcontact en overlegt u met uw dealer voordat u het toestel verder bedient.

Demonteer de apparatuur NIET. Op geen enkel onderdeel kan de gebruiker onderhoud of reparatie uitvoeren.

- Trek de stekker van de lichtnetadapter uit het stopcontact wanneer u het systeem langere tijd niet gebruikt. Trek de stekker van de lichtnetadapter uit het stopcontact en overleg met de dealer als de apparatuur niet goed functioneert.

Starten

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen hebt. Het cijfer tussen haakjes is het geleverde aantal onderdelen.

• Afstandsbediening (1)
- Luidsprekersnoeren 1,5 m (2)
- Luidsprekersnoer 2,5 m (1)
- Netsnoer (1)
- Lichtnetadapter (AA-R2401) (1)
- FM-antenne (1)
- Docking-station voor iPod (1)

- Lithium-knoopcel CR2025 (1) (de batterij is geïnstalleerd voorafgaand aan het transport vanuit de fabriek.)

Overleg direct met de dealer als een artikel ontbreekt.

LET OP:

Om het risico van brand te vermijden en schade te voorkomen.

• Gebruik uitsluitend de bijgeleverde lichtnetadapter.
• Gebruik de bijgeleverde lichtnetadapter niet voor andere apparatuur.

De afstandsbediening voorbereiden

Wanneer u de afstandsbediening voor het eerst gaat gebruiken, verwijdert u de beschermfolie.

Beschermfolie

VH MODES VANOSOL ECO + VOLUME - FADE WUTING BEEF TITLE EQ VVC RMM-SHIPS23R REMOTE CONTROL

(Voorzijde)

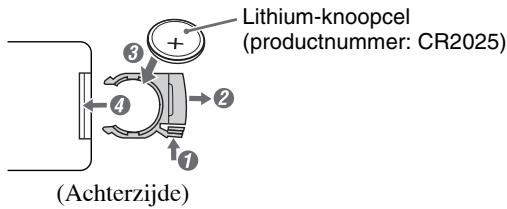

Batterij in de afstandsbediening plaatsen

Plaats de batterij in de afstandsbediening met de (+ en −) polen in de juiste richting.

Lithium-knoopcel (productnummer: CR2025) (Achterzijde)

Gebruikke batterijen:

Niet weggooien, maar inleveren als KCA.

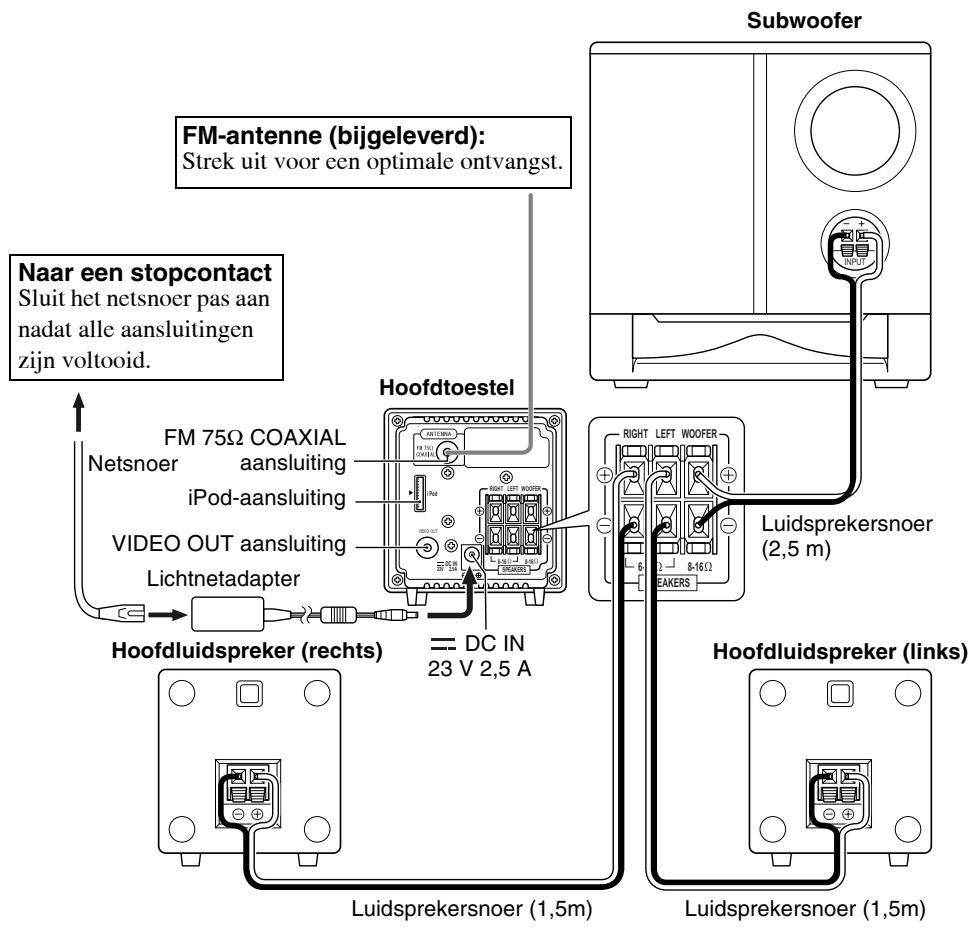

Aansluiting

Sluit het netsnoer pas aan wanneer alle andere aansluitingen zijn voltooid.

FM-antenne (bijgeleverd): Strek uit voor een optimale ontvangst. Naar een stopcontact Sluit het netsnoer pas aan nadat alle aansluitingen zijn voltooid. Hoofdtoestel FM 75Ω COAXIAL Netsnoer aansluiting iPod-aansluiting VIDEO OUT aansluiting Lichtnetadapter HOofdluidspreker (rechts) DC IN 23 V 2,5 A Subwoofer Right LEFT WOOFER 8-16Ω EAKERS Luidsprekersnoer (2,5 m) Hoofdluidspreker (links) Luidsprekersnoer (1,5m)

Voor het bekijken van video/beelden van een iPod op de TV, moet u de VIDEO OUT aansluiting van het systeem middels een composietvideosnoer (niet bijgeleverd) met de composietvideo-ingang van de TV verbinden.

OPMERKING

- Zorg dat de FM-antenne geen contact met andere aansluitingen, snoeren en het netsnoer maakt. Houd de antenne tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

Aansluiten van de luidsprekersnoeren

Zorg ervoor dat het hoofdtoestel, de hoofdluidsprekers en de subwoofer correct en stevig zijn aangesloten.

Tijdens het aansluiten van de luidsprekersnoeren dient u de polariteit van de

luidsprekeraansluitingen af te stemmen: wit snoer naar (+) en wit snoer met zwarte streep naar (−).

OPMERKINGEN

• Sluit NIET meer dan één luidspreker aan op elke aansluiting.
• Zorg dat de draadkern van de luidsprekersnoeren GEEN contact maakt met andere metalen onderdelen van de apparatuur.

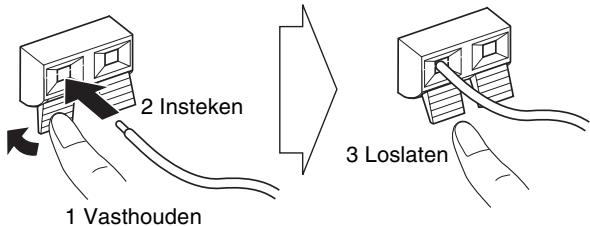

Voorbeeld luidspreker

2 Insteken 1 Vasthouden 3 Loslaten

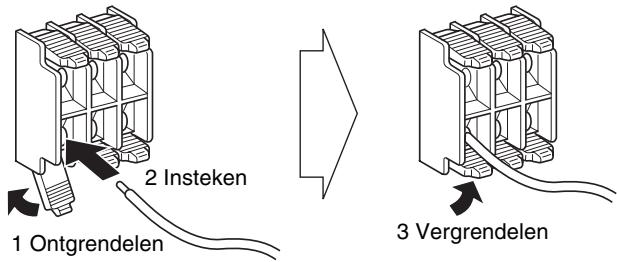

Voorbeeld hoofdtoestel

1 Ontgrendelen 2 Insteken 3 Vergrendelen

Voor een betere FM-ontvangst

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75Ω draad met coaxiale stekker (IEC of DIN45325).

FM 75Ω COAXIAL aansluiting (op het achterpaneel)

ANTERRA FM 7563 COXIGAL

FM-buitenantenne (niet bijgeleverd)

Basisbedieningen

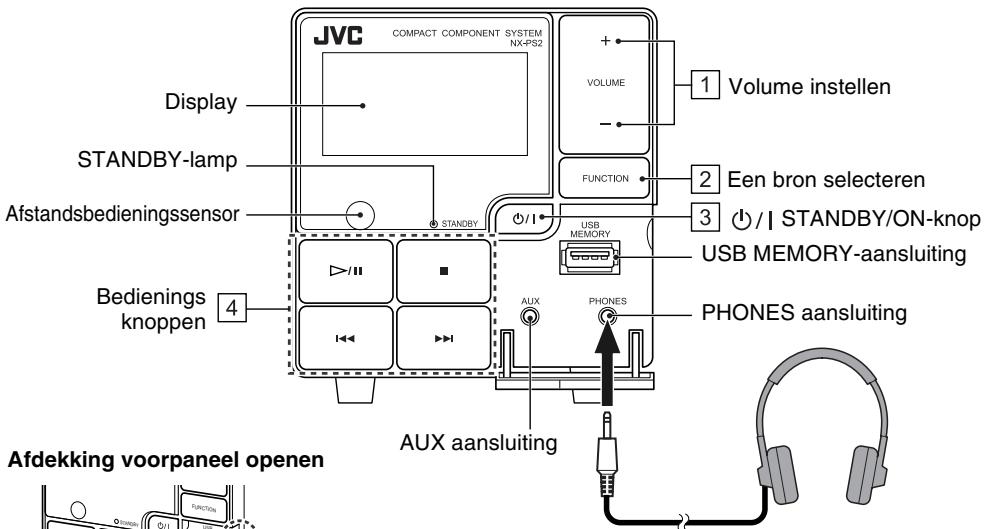

Hoofdtoestel

JVC COMPACT COMPONENT SYSTEM NX-PS2 Display STANDBY-lamp Afstandsbedieningssensor Bedienings knoppen 4 VOLUME 1 Volume instellen FUNCTION 2 Een bron selecteren 3 / | STANDBY/ON-knop USB MEMORY-aansluiting UPH PHONES aansluiting AUX aansluiting Aux Afsdeking voorpaneel openen

FUNCTION OFF MAX Pots MIX

Koptelefoon gebruiken

Verlaag het volume voordat u een koptelefoon aansluit of opzet.

- Door het aansluiten van een koptelefoon worden de luidsprekers uitgeschakeld.

Het hoofdtoestel bedienen

Knoppen		Functies
Dateval		Hiermee wordt het volumeniveau ingesteld VOLUME MIN / 1 tot 29 / VOLUME MAX.
Dateval	[msal]	Hiermee wordt een bron geselecteerd. iPod (Pag.14)→ iPod → USB MEMORY ┌─── AUX ←─ FM ←─USB MEMORY (Pag.16)FM (Pag.19)AUX (Pag.24)
Dateval	[msal]	In- of uitschakelen (standby) van het toestel.
Dateval		Afspelen van muziek en video. / Afstemmen op een FM-zender.· iPod (Pag.15)· USB MEMORY (Pag.16)· FM (Pag.19)

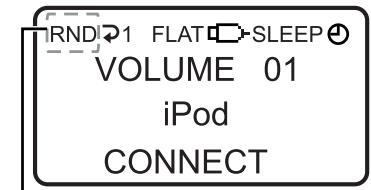

Informatie op het display

RND 1 FLAT SLEEP VOLUME 01 iPod CONNECT

Toont tevens het programmatype voor Enhanced Other Networks tijdens de FM-functie (TA/News/Info).

Terwijl u iPod selecteert:

Volumeniveau

Naam bron

Huidige status ⇔ Klokweergave

Terwijl u USB MEMORY selecteert:

Volumeniveau

VOL 10 00:05 ► G012 T123 00000000000

Verstreken weergavetijd

Huidig fragmentnummer

Huidig groepsnummer

Bestandsinformatie ⇔ Klokweergave

Terwijl u FM selecteert:

Volumeniveau

Kanaalnummer

Frequentie → Klokweergave

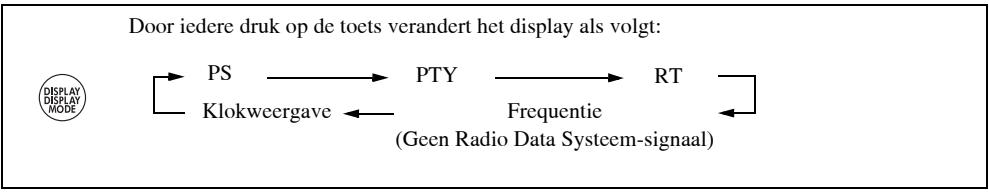

→ PS → PTY → RT →

(terug naar het begin)

FM-ontvangstfunctie

Terwijl u AUX selecteert:

Volumeniveau

Naam bron

Geen informatie ⇔

Klokweergave

Symbolen	Beschrijving
RND	Licht op wanneer de willekeurige weergavefunctie wordt geactiveerd in de USB MEMORY-functie. (Pag.18)
TA/News/Info	Toont het programmatype voor Enhanced Other Networks tijdens de FM-functie. (Pag.23)
P 1/P ALL/P GR	Licht op wanneer de herhalingsfunctie wordt geactiveerd in de USB MEMORY-functie. (Pag.18)
FLAT/ROCK/POP/JAZZ/CLAS(KLASSIEK)	Hiermee wordt een geselecteerde EQ-instelling weergegeven. (Pag.10)
	Licht op wanneer de USB-opslagapparatuur is aangesloten en de USB MEMORY-functie geselecteerd is.
SLEEP	Licht op wanneer de inslaaptimer wordt geactiveerd. (Pag.9)
	Licht op wanneer de dagelijkse timer wordt geactiveerd. (Pag.11 – 12)

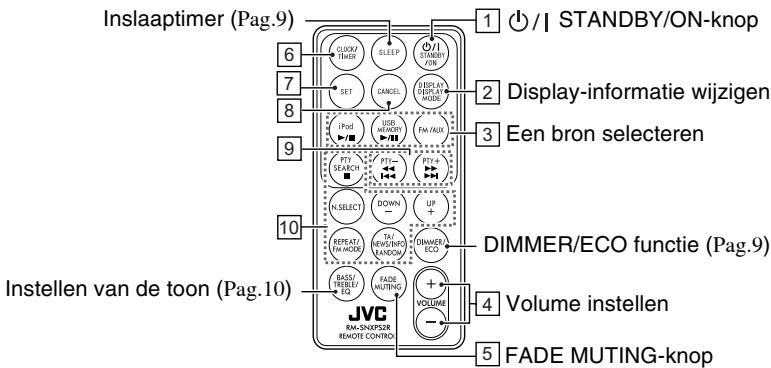

Afstandsbediening

Bediening via de afstandsbediening

Knoppen	Functies
1	In- of uitschakelen (standby) van het toestel.
2	Wijzigt de display-informatie iPod-functie: Klokweergave ⇔ Huidige status USB MEMORY-functie: Klokweergave ⇔ Bestandsinformatie FM-functie: Zie “Veranderen van informatie van het Radio Data Systeem” op bladzijde 21. AUX-functie: Klokweergave ⇔ Geen informatie
	Verandert de bron in iPod. (Pag.14) Starten en pauzeren van de weergave van een iPod. (Pag.15)
3[USB MEMORY]	Verandert de bron in USB MEMORY. (Pag.16) Starten en pauzeren van de weergave van USB MEMORY. (Pag.16 – 18)
	Verandert de bron in FM en AUX. FM (Pag.19) AUX (Pag.24)
4	Hiermee wordt het volumeniveau ingesteld VOLUME MIN / 1 tot 29 / VOLUME MAX.
5	Verlaagt het volume in een keer. Om het volume te herstellen, opnieuw indrukken of volumeniveau aanpassen.

Overige

Knoppen		Informatiepagina's
6	CLOCK/TIMER	CLOCK/TIMER instellen(Pag.11 – 12)
7	SET	CLOCK/TIMER instellen(Pag.11 – 12)USB MEMORY (Pag.17)FM (Pag.20)AUX (Pag.24)
8	CANCEL	CLOCK/TIMER instellen(Pag.11 – 12)USB MEMORY (Pag.17)

Knoppen	Informatiepagina's
9	CLOCK/TIMER instellen (Pag.11)iPod (Pag.15)USB MEMORY (Pag.16)FM (Pag.19 – 21)
10	USB MEMORY (Pag.16 – 18)FM (Pag.19 – 23)

Voor het dimmen van het display—DIMMER

Indrukken terwijl het systeem is ingeschakeld. “DIMMER ON” wordt weergegeven.

- Om deze functie te annuleren, drukt u opnieuw op DIMMER/ECO. “DIMMER OFF” wordt weergegeven.

De ECO-functie instellen.

In de ECO-functie wordt het display uitgeschakeld en de minste hoeveelheid stroom verbruikt.

Indrukken terwijl het systeem uitgeschakeld is. “ECO ON” verschijnt, waarna vervolgens niets wordt weergegeven.

- Om deze functie te annuleren, drukt u opnieuw op DIMMER/ECO. "ECO OFF" verschijnt, waarna vervolgens de tijd wordt weergegeven.

Het systeem na een bepaalde periode uitschakelen—inslaaptimer

1SLEEP	Druk als volgt herhaalde malen om de tijd (in minuten) op te geven:→ 10 → 20 → 30 → 60 → 90 → 120OFF (Geannuleerd) ←
2	Wacht tot de ingestelde tijd dooft.

- Druk eenmaal op SLEEP om de resterende tijd voor de uitschakeltijd te controleren. Wanneer u herhaalde malen op de knop drukt, kunt u de uitschakeltijd wijzigen.

Het instellen van de toon

1

Hiermee wordt als volgt een item geselecteerd :

2

- Stel het niveau van de lage tonen en hoge tonen in met VOLUME +/- van -5 tot +5 .

- Selecteer als volgt een EQ-instelling met VOLUME +/-:

FLAT	Normaal geluid
ROCK	Versterkt lage en hoge frequentie. Goed voor akoestische muziek.
POP	Goed voor zang.
JAZZ	Goed voor jazzmuziek.
CLAS (KLASSIEK)	Goed voor klassieke muziek.

Wanneer het niveau van de lage tonen of de hoge tonen wordt aangepast, is EQ uitgeschakeld en verdwijnt het EQ-symbol.

BASS/TREBLE-aanpassing werkt niet tegelijkertijd met de EQ. De laatst uitgevoerde instelling wordt effectief.

Klok en dagelijkse timer instellen

Instellen van de klok

1	CLOCK/TIMER	Activeer de functie voor het instellen van de klok (“Clock Adjust” verschijnt). ➔ Het uurcijfer van de tijdsaanduiding knippert op het display.• Als u de klok al eerder had ingesteld, moet u herhaaldelijk op de toets drukken totdat “Clock Adjust” verschijnt. ➔ Huidige timerinstellingen ➔ Timerinstelling ➔ Clock Adjust—Geannuleerd ←Wanneer de klok niet is ingesteld, verschijnt eerst “Clock Adjust”.
2	PTY+of PTY+→SET	1 Stel de uren in. ➔ De minutencijfers van de tijrsaanduiding knipperen op het display.2 Stel de minuten in. ➔ De ingebouwde klok is ingesteld en werkt.

• Om terug te gaan naar de vorige stap, drukt u op CANCEL.
• Bij een stroomstoring gaat de instelling van de klok verloren en wordt deze teruggezet naar “0:00”. U moet de klok opnieuw instellen.

Instellen van de dagelijkse timer

Zonder de ingebouwde klok in te stellen, kunt u de dagelijkse timer niet gebruiken.

Met behulp van de dagelijkse timer kunt u worden gewekt met muziek enz.

Voor gebruik van een iPod, USB-opslagapparatuur of andere apparatuur voor weergave, dient u deze eerst met het systeem te verbinden. (Pag.14, Pag.16, Pag.24)

1 (tweemaal)

Selecteer de functie voor het instellen van de timer.→ Huidige timerinstellingen → Timerinstelling———Geannuleerd ← Clock Adjust ←

2 of [IMAGE]

1 Stel de uren en de minuten in voor de aan-tijd van de dagelijkse timer.2 Stel de uren en de minuten in voor de uit-tijd van de dagelijkse timer.De aan- en de uit-tijd van de dagelijkse timer kunnen niet op hetzelfde tijdstip worden ingesteld.3 Selecteer een weergavebron—“iPod”, “USB MEMORY”, “FM” of “AUX”.Wanneer “USB MEMORY” is geselecteerd, selecteert u het GROUP-nummer (“001” tot “500” en “---”) en vervolgens selecteert u het TRACK-nummer (“001” tot “999” en “---”).Wanneer u “---” selecteert, is TRACK1 in GROUP1 ingesteld.(Zie “Weergeven vanaf USB-opslagapparatuur” op bladzijde 16.)Kies met “FM” gekozen een voorkeurnummer voor de vast te leggen zender.Indien u “--” kiest, wordt de laatst gekozen voorkeurzender ingesteld.(Zie “Luisteren naar een FM-uitzending” op bladzijde 19.)4 Selecteer het volumeniveau (“VOLUME MIN / 1 tot 29 / VOLUME MAX”).⇨ “SET OK” verschijnt kortstondig, gevolgd door de instelgegevens, vervolgens verschijnt het pictogram ⚫ op het display.

3

Schakel het systeem uit (op standby).

• Om de timerinstelling af te sluiten, drukt zo nodig op CLOCK/TIMER.
• Om een verkeerde invoer tijdens de procedure te corrigeren, drukt u op CANCEL. U kunt terugkeren naar de voorgaande stap.
• Activeer de ECO-functie niet na het instellen van de dagelijkse timer.

De dagelijkse timer annuleren

1

Selecteer de functie voor het instellen van de huidige timer.

2

verdwijnt.

De dagelijkse timer opnieuw inschakelen (schakel een timerinstelling in die u vooraf ingevoerd hebt.)

1

Selecteer de functie voor het instellen van de huidige timer.

2

verschijnt op het display.

Weergeven vanaf iPod

Dit systeem is voorzien van een iPod-aansluiting op het achterpaneel. U kunt een iPod met het systeem verbinden en het geluid en video van uw iPod weergeven.

LET OP:

Alvorens de af te spelen videobron te kiezen, moet u de juiste instelling voor de video-uitgang met de iPod maken.

Compatibele iPod-types:

iPod model	AUDIO	VIDEO
iPod nano 1GB/2GB/4GB	√
iPod nano (2de generatie) 2GB/4GB/8GB	√
iPod mini 4GB/6GB	√
iPod (4de generatie) 20GB/40GB	√
iPod photo (4de generatie) 20GB/30GB/40GB/60GB	√	*
iPod video (5de generatie) 30GB/60GB/80GB	√	√

* Alleen voor stilbeelden.

Wanneer de iPod niet correct wordt afgespeeld, dient u uw iPod-software met de nieuwste versie bij te werken.

- Voor details over het bijwerken van uw iPod, gaat u naar de Apple-website http://www.apple.com.

iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.

Sluit de iPod aan op het systeem met behulp van het docking-station (bijgeleverd).

Zorg ervoor dat het systeem is uitgeschakeld wanneer u het aansluit.

Gebruik van het docking-station

1 Bevestig de dock-adapter aan het docking-station.

Dock-adapter (bijgeleverd bij de iPod of los verkrijgbaar)

Docking-station voor iPod (bijgeleverd)

JVC

Verwijderen van de dock-adapter van het docking-station: Druk op de uitsparing en trek vervolgens omhoog om de dock-adapter te verwijderen.

OPMERKING

- Indien de aansluiting van het docking-station met een afdekking is beschermd, moet u deze afdekking verwijderen alvorens de dock-adapter te bevestigen.

2 Verbind het docking-station.

Breng de pijlmarkering op de stekker in lijn met de pijlmarkering op de iPod aansluiting.

Pijlmarkering op de stekker

Pijlmarkering op de iPod aansluiting

OPMERKINGEN

• Ontkoppel het docking-station van het systeem alvorens de dock-adapter te bevestigen/ verwijderen.
• Wees voorzichtig zodat de aansluiting van het docking-station niet wordt beschadigd bij het bevestigen/verwijderen van de dock-adapter.

Basisbedieningen

iPod als bron selecteren

Kies iPod als bron en start de weergave.
- iPod kan ook worden geselecteerd met behulp van de knop FUNCTION op het hoofdtoestel.

Basisbediening voor iPod

Knop		Functie
Op het toestel	Op de afstandsbediening
		Start het afspelen / PauzeertIndrukken en ingedrukt houden: De iPod bevat zich in de slaapstand
		Gaat naar hogere fragmentnummers.Indrukken en ingedrukt houden: Versneld vooruit zoeken
		Gaat naar lagere fragmentnummers.Indrukken en ingedrukt houden: Versneld achteruit zoeken (Deze knop tijdens het afspelen indrukken om terug te springen naar het begin van het fragment.)

OPMERKINGEN

• De batterij van de iPod wordt geladen wanneer het systeem is ingeschakeld of zich in de standbystand bevindt (uitgezonderd de ECO-functie). Raadpleeg de gebruiksaanwijzing van de iPod met betrekking tot laden van batterijen.
• Wanneer u een iPod op de iPod-aansluiting aansluit en tegelijkertijd een USB-opslagapparatuur op de USB MEMORY-aansluiting aansluit, kan het systeem overbelast raken.
• Er kan geluidsvervorming optreden wanneer geluidsbronnen met hoge opnameniveaus worden weergegeven. Wanneer er vervorming optreedt, wordt geadviseerd de equalizer van de iPod uit te schakelen. Voor informatie over het gebruik van de iPod raadpleegt u de gebruiksaanwijzing van de iPod.
• JVC is niet verantwoordelijk voor verlies van of schade aan de iPod als gevolg van het gebruik van dit product.
• Let bij het verbinden van de iPod met het docking-station goed op dat de stekker van het docking-station geheel in de iPod wordt gestoken.
• Draag het systeem niet terwijl de iPod aangesloten is. De kans bestaat dat u het laat vallen of er kan schade aan het stekkergedeelte ontstaan.
• Raak aansluitingen van het docking-station en van de iPod niet aan en sla er niet op. U beschadigt de aansluitingen anders.
• Verwijder de iPod van het docking-station wanneer u deze niet gebruikt.
• Altijd het volume op de laagste stand instellen wanneer de iPod wordt aangesloten of losgekoppeld.

Weergeven vanaf USB-opslagapparatuur

Dit systeem is voorzien van een USB MEMORY-aansluiting op het voorpaneel. U kunt een USB-opslagapparatuur, zoals een USB-flashgeheugen, Digital Audio Player (DAP), enz. op dit systeem aansluiten.

Dit systeem kan geen USB-opslagapparatuur herkennen waarvan het vermogen hoger is dan 5V/500mA.

Verbinden van USB-opslagapparatuur

Wanneer u een USB-opslagapparatuur aansluit, dient u ook de handleiding ervan te raadplegen.

of DAP

- Wanneer de USB-opslagapparatuur wordt losgekoppeld, dient u ervoor te zorgen dat het systeem is gestopt.

Basisbedieningen

USB MEMORY als bron selecteren

Kies USB MEMORY als bron en start de weergave.

- USB MEMORY kan ook worden geselecteerd met behulp van de knop FUNCTION op het hoofdtoestel.

Basisbediening voor USB MEMORY

Knop		Functie
Op het toestel	Op de afstandsbediening
		Start het afspelen / Pauzeert
		Stopt het afspelen
		Gaat naar hogere fragmentnummers.Indrukken en ingedrukt houden: Versneld vooruit zoeken
[06WW]		Gaat naar lagere fragmentnummers.Indrukken en ingedrukt houden: Versneld achteruit zoeken (deze knop tijdens het afspelen indrukken om terug te springen naar het begin van het fragment.)

Voor het afspelen van MP3/WMA

1	Functie voor het selecteren van nummers instellen.
2 of UP+→SET	Voer het groepsnummer in en vervolgens het fragmentnummer.	Groepsnummer Fragmentnummer
3	Start het afspelen.

- Om de functie voor het selecteren van nummers te annuleren, drukt u op CANCEL.

OPMERKINGEN

• U kunt vanaf deze apparatuur geen gegevens naar uw USB-opslagapparatuur sturen.
• Altijd het volume op de laagste stand instellen wanneer USB-opslagapparatuur wordt aangesloten of losgekoppeld.
• Sluit de USB-opslagapparatuur rechtstreeks aan op het systeem. Het gebruik van een USB-hub kan een storing veroorzaken.
• Fragmenten die volgens een speciale methode zijn gecodeerd of versleuteld, kunnen niet worden afgespeeld.
• De batterij van de USB-opslagapparatuur wordt geladen wanneer het systeem is ingeschakeld of zich in de standby-stand bevindt (uitgezonderd de ECO-functie).
• Een iPod speelt niet af op de aansluiting USB MEMORY. “RESTRICT” verschijnt in het display wanneer een iPod is aangesloten op de aansluiting USB MEMORY, terwijl “USB MEMORY” geselecteerd is als bron.
• Dit systeem speelt bepaalde USB-apparaten voor massaopslag niet af en ondersteunt geen DRM (Digital Rights Management).
• Sommige MP3/WMA-bestanden kunnen niet worden afgespeeld en worden overgeslagen. Dit wordt veroorzaakt door de opnameprocedures en -voorwaarden.
• Dit systeem kan MP3/WMA-bestanden met de extensiecode <.mp3> of <.wma> weergeven (ongeacht hoofdletter/kleine letter).
• Sommige tekens of symbolen worden niet correct weergegeven op het display. Voor bestanden is het maximumaantal tekens dat wordt weergegeven op het display 32 (zonder de extensiecode) en 30 voor ID3-tag.
• Het is raadzaam elk MP3-bestand te maken met een sampling-rate van 44,1 kHz en een bitrate van 128 kbps. Op dezelfde wijze geldt voor elk WMA-bestand een sampling-rate van 44,1 kHz en een bitrate van 96 kbps.
• De afspeelvolgorde van MP3/WMA-fragmenten kan verschillen van de volgorde die u tijdens de opname hebt aangehouden. Wanneer een map geen MP3/WMA-fragmenten bevat, wordt deze genegeerd.
• U kunt geen computer aansluiten op de USB MEMORY-aansluiting van het systeem.

Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Herhaald weergeven

1REPEAT/FM MODE	Voordat u het afspelen start, drukt u herhaalde malen om de herhaalstand als volgt op te geven:
	1	Herhaalt het huidige fragment.
	ALL	Herhaalt alle fragmenten.
	GR	Herhaalt alle fragmenten in de huidige groep.
	(geen aanduiding)	De herhaalfunctie is uitgeschakeld.
2USB MEMORY / /	Start het afspelen.

Willekeurige weergave

1	TA/NEWS/NIFORANDOM	RND verschijnt op het display.• Om te annuleren, drukt u opnieuw hierop.
2	USBMEMORY▶/■	Het afspelen start in een willekeurige volgorde.Willekeurige weergave stopt wanneer alle fragmenten zijn weergegeven.• Om de willekeurige weergave te herhalen, drukt u op REPEAT.

Luisteren naar een FM-uitzending

Basisbedieningen

FM als bron selecteren

	Selecteer FM als de bron.
	FM AUX
	• FM kan ook worden geselecteerd met behulp van de knop FUNCTION op het hoofdtoestel.• De ST (stereo) indicator licht op het display op (indien de ontvangst goed is) wanneer een FM-programma stereo wordt uitgezonden.

Basisbediening voor de tuner

Knoppen		Functies
Op het toestel	Op de afstandsbediening
		Veranderen van frequentieIndrukken en ingedrukt houden: Het systeem zoekt zenders en stopt wanneer op een zender met voldoende signaalsterkte is afgestemd.Druk nogmaals om het zoeken te stoppen.
—		Afstemmen op een voorkeurzender: Druk herhaaldelijk om een voorkeurzendernummer te kiezen. (Voor het vastleggen van zenders, zie “Vastleggen van zenders” op bladzijde 20.)
—	[zXD8]	Veranderen van de FM-ontvangstfunctie: Druk op de toets om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is of veel ruis heeft. MONO (mono) verschijnt op het display. De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.Voor het weer herstellen van het stereo-effect, druk nogmaals.

Vastleggen van zenders

U kunt 30 FM-zenders als voorkeurzenders vastleggen.

[man] of		Stem op een vast te leggen zender af.U kunt tevens, indien gekozen, de mono-ontvangstfunctie vastleggen voor vast te leggen FM-zenders.
[vezn]		Druk voor het activeren van de functie voor het invoeren van voorkeurnummers.Voltooi de volgende bedieningen terwijl de aanduiding op het display knippert.
[###] of UP+		Druk herhaaldelijk om een voorkeurnummer voor de vast te leggen zender te kiezen.
4 [x8CX]		Druk voor het vastleggen van de zender.

OPMERKING

- De vastgelegde voorkeurzenders worden na twee dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken.

Ontvangst van FM-zenders met Radio Data Systeem

Met het Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit systeem kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service): PTY (ProgrammaType): RT (RadioTekst):

Toont de algemeen bekende zendernamen.

Toont het soort programma dat wordt uitgezonden.

Toont tekstmededelingen die door de zender worden uitgezonden.

Levert informatie over de soorten programma's die door Radio Data Systeem-zenders van verschillende netwerken worden uitgezonden.

OPMERKING

- Ga naar http://www.rds.org.uk indien u meer over Radio Data Systeem wilt weten.

Veranderen van informatie van het Radio Data Systeem

OPMERKING

- “NO PS”, “NO PTY” of “NO RT” verschijnt op het display indien er geen signalen voor het Radio Data Systeem worden uitgezonden.

Programma's zoeken op PTY-codes (PTY-zoekopdracht)

U kunt een bepaald soort programma van de voorkeurzenders (zie “Vastleggen van zenders” op bladzijde 20) gemakkelijk opzoeken door de PTY-code te specificeren.

1 –	Druk voor het activeren van de functie voor het instellen van de PTY-code.“SELECT PTY” verschijnt op het display.
2 of	Kies een PTY-code.Voor een beschrijving van de PTY-codes, zie bladzijde 22.
3 [PTYSEARCH]	Het systeem zoekt voorkeurzenders die het gekozen programmatype uitzenden en stemt op een passende zender af.

Om het zoeken voort te zetten voor het opzoeken van een ander programma dat met het gekozen programmatype overeenkomt, drukt u op PTY SEARCH terwijl de aanduidingen op het display knipperen.

OPMERKINGEN

• Druk nogmaals om PTY SEARCH te stoppen.
• “NOT FOUND” verschijnt op het display indien er geen geschikt programma werd gevonden.

PTY-code
NONE	Geen programmatype,ongedefinieerd programma ofmoeilijk in andere categorieënplaatsbaar.	WEATHER	Weerberichten.
NEWS	Nieuws.	FINANCE	Overzichten van de Beurs, handel,commercie, enz.
AFFAIRS	Programma’s die dieper op hetnieuws ingaan — actualiteiten ofanalyse.	CHILDREN	Programma’s voor een jong publiek.
INFO	Programma’s die advies over diverseonderwerpen leveren.	SOCIAL	Programma’s over sociologie,geschiedenis, geografie, psychologieen de gemeenschap.
SPORT	Programma’s die over sport gaan.	RELIGION	Religieuze programma’s.
EDUCATE	Educatieve programma’s.	PHONE IN	Programma’s waarin luisteraars via detelefoon of een publiek forum hunmening kunnen geven.
DRAMA	Radiohoorspelen en series.	TRAVEL	Reisinformatie.
CULTURE	Programma’s over diverse aspectenvan nationale of regionale cultuur,met inbegrip van taal, theater, enz.	LEISURE	Programma’s over recreatieveactiviteiten.
SCIENCE	Programma’s overnatuurwetenschappen entechnologie.	JAZZ	Jazzmusic.
VARIED	Voornamelijk praat-programma's,bijvoorbeeld quizzes,paneelspelletjes en interviews vanpersonen.	COUNTRY	Liedjes die oorspronkelijk van deAmerikaanse Zuidelijke Staten komenof op de traditie daarvan gebaseerd.
POP M	Commerciële hedendaagse populairemuziek.	NATION M	Huidige populaire muziek uit het landof de regio in de moedertaal.
ROCK M	Rockmuziek.	OLDIES	Muziek uit de “golden age” oftewel“gouwe ouwe”.
EASY M	Huidige moderne “easy-listening”muziek.	FOLK M	Muziek voortkomend uit de wortelsvan de muzikale cultuur van eenbepaald land.
LIGHT M	Instrumentale muziek, vokalemuziek of koorzang.	DOCUMENT	Programma’s aangaande feitelijkezaken, gepresenteerd met eenkritische blik.
CLASSICS	Uitvoeringen van bekende orkesten,symfonieën, kamermuziek, enz.	TEST	Uitzendingen voor het testen vannooduitzendingen enwaarschuwingen.
OTHER M	Muziek die onder geen van de anderecategorieën valt.	ALARM	Mededelingen in geval van rampen ennoodgevallen.

• De classificatie van de PTY-codes voor bepaalde FM-zenders is mogelijk anders dan hierboven beschreven.
• De PTY-codes verschijnen in de hierboven getoonde volgorde op het display.

Tijdelijk automatisch overschakelen naar een programma van uw keus

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (TA, News of Info).

- Deze functie werkt tijdens het luisteren naar een FM-zender die de vereiste signalen uitstuurt.

Druk herhaaldelijk om het programmatype als volgt te kiezen:

TA: Verkeersinformatie in uw gebied.

News: Nieuws

Info: Programma dat advies over diverse onderwerpen levert.

Hoe werkt de Enhanced Other Network-functie?

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over. De aanduiding van de PTY-code begint te knipperen.

Nadat het programma afgelopen is, schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

OPMERKING

- U kunt geen andere bediening dan het veranderen van het programmatype (“TA”, “News” of “Info”) uitvoeren terwijl een Enhanced Other Networks programma wordt ontvangen (“TA”, “News” of “Info” knippert en “LOCKED” verschijnt wanneer u probeert een bediening uit te voeren). Voor het uitvoeren van andere bedieningen, moet u wachten totdat het programma is afgelopen (de aanduiding stopt te knipperen), of de Enhanced Other Networks functie annuleren door herhaaldelijk op de TA/NEWS/INFO toets te drukken totdat de aanduiding van het programmatype dooft (Uit).

Weergeven vanaf andere apparatuur

Overige apparatuur aansluiten

Door het gebruik van een snoer met een stereo-ministekker (niet bijgeleverd), kunt u andere apparatuur met analoge geluidsuitgangen, zoals een Digital Audio Player, een TV, enz. aansluiten.

Snoer met stereo-ministekker (niet bijgeleverd)

AUX (Voorpaneel) Draagbaar audioapparaat, spelapparaat, enz.

- Raadpleeg de handleidingen die bij andere apparatuur zijn geleverd.

OPMERKING

- Altijd het volume op de laagste stand instellen wanneer andere apparatuur wordt aangesloten of losgekoppeld.

Andere apparatuur als bron selecteren

Selecteer AUX als de bron.

- AUX kan ook worden geselecteerd met behulp van de knop FUNCTION op het toestel.

Geluidsingangsniveau van andere apparatuur instellen

U kunt het geluidsingangsniveau van de aangesloten apparatuur aanpassen, als het inkomend signaal te zwak of sterk is.

1	Selecteer AUX als de bron.
	Indrukken en ingedrukt houden tot de indicator op het display verschijnt. Vervolgens indrukken en ingedrukt houden tot de instelling wijzigt.
LEVEL 1:Verlaagd ingangsniveau. Geschikt voor apparatuur met een hoog uitgangssignaal (zoals een DVD-speler).LEVEL 2:Normaal ingangsniveau (fabrieksinstelling). Geschikt voor apparatuur met een laag uitgangssignaal (zoals een draagbaar audioapparaat).

Oplossen van problemen

Als u problemen hebt met uw apparatuur, kijk dan eerst in deze lijst voor een mogelijke oplossing voordat u belt voor service.

- Algemeen:

Het toestel kan niet worden ingeschakeld.

Stekker is niet goed in het stopcontact gestoken. Stekker stevig insteken. (Pag.4)

Aanpassingen of instellingen worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningsfuncties zijn uitgeschakeld.

De ingebouwde microprocessor functioneertmogelijk onjuist door externe elektrische storing. Trek de stekker uit het stopcontact en steek hem er vervolgens weer in.

Apparatuur kan niet met de afstandsbediening worden bediend.

De baan tussen afstandsbediening en afstandsbedieningssensor op het toestel is mogelijk geblokkeerd.
Richt hem op de afstandsbedieningssensor op het voorpaneel.
→ Signalen kunnen de afstandsbedieningssensor niet bereiken.
Houd de afstandsbediening dichter bij het toestel.
De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

De luidsprekers zijn niet correct aangesloten of zitten los. (Pag.4 – 5)
→ Hoofdtelefoon is aangesloten. (Pag.6)

Bedieningen voor iPod/USB-opslagapparatuur:

De iPod speelt niet af ondanks dat CONNECT op het display wordt weergegeven.

De batterij is leeg. Laat het apparaat langer dan 10 minuten in de verbindingsstand staan.

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen.

De antenne is niet goed aangesloten. (Pag.4-5)
De FM-antenne is niet goed uitgestrekt en geplaatst. (Pag.4 - 5)

Gebruik van de timer:

Dagelijkse timer werkt niet.

De timer start uitsluitend wanneer het toestel is uitgeschakeld (standby). (Pag.11 - 12)
→ Er kan een stroomstoring hebben plaatsgevonden.

Stel eerst de klok weer in en vervolgens de timer.

Technische gegevens

Accessoires

Zie bladzijde 3

Versterker

Uitgangsvermogen

Hoofdluidspreker 10 W per kanaal, min. RMS, aangedreven in 6 Ω bij 1 kHz, met niet meer dan 10% totale harmonische vervorming (IEC268-3)

Subwoofer 30 W, min. RMS, aangedreven in 8 Ω bij 100 Hz, met niet meer dan 10% totale harmonische vervorming (IEC268-3)

Aansluitingen

AUX

Ingangsgevoeligheid/Impedantie (1 kHz)

LEVEL1 500 mV/47 kΩ

LEVEL2 125 mV/47 kΩ

USB MEMORY Ver. 2.0 Full Speed

Compatibel apparaat Massaopslag

Compatibel bestandssysteem FAT16, FAT32

Aansluiting-vermogentoevoer Max. 5 V/500 mA

iPod

Compatibele iPod-types Zie bladzijde 13

Aansluiting-vermogentoevoer Max. 5 V/500 mA

VIDEO OUT (Voor iPod) Composiet

Luidsprekeraansluitingen

Hoofdluidspreker 6 Ω – 16 Ω Subwoofer 8 Ω – 16 Ω

PHONES 32 Ω - 1 kΩ 15 mW/kanaal uitgang naar 32 Ω

Tuner

FM-afstembereik 87,50 MHz - 108,00 MHz

Toestel

Afmetingen 90 mm × 96 mm × 147 mm (B/H/D)

Gewicht Ca. 0,62 kg

Luidsprekerspecificaties

Hoofdluidspreker SP-NXPS2F (per stuk)

Type	Basreflextype met volledig bereik
Luidsprekereenheid	7,5 cm conus × 1
Vermogen	10 W
Impedantie	6 Ω
Frequentiebereik	150 Hz – 20 kHz
Geluidsdrukniveau	83 dB/W • m
Afmetingen	90 mm × 96 mm × 90 mm (B/H/D)
Gewicht	Ca. 0,63 kg

Subwoofer SP-NXPS2W

Type	Basreflextype
Luidsprekereenheid	16 cm conus × 1
Vermogen	30 W
Impedantie	8 Ω
Frequentiebereik	35 Hz – 150 Hz
Geluidsdrukniveau	80 dB/W • m
Afmetingen	221 mm × 221 m
	222 mm (B/H/D)
Gewicht	Ca. 3,5 kg

Voedingsspecificaties

NX-PS2 (systeem)

Stroomvereisten AC 110 V - 240 V ∼ 50 Hz/60 Hz

Stroomverbruik 19 W (ingeschakelde apparatuur) 5 W (in standby-functie) 1 W (in ECO-functie) 12 W (tijdens standby, met iPod en USB MEMORY aangesloten.)

Lichtnetadapter (AA-R2401)

INPUT AC 110 V - 240 V ∼ 50 Hz/60 Hz 1,5 A

OUTPUT DC 23 V = 2,5 A, 57,5 VA

CA-NXPS2 (hoofdtoestel)

Stroomvereisten DC IN 23 V = 2,5 A

Ontwerp en specificaties kunnen zonder nadere berichtgeving worden gewijzigd.

Indice

Introduzione....2

Precauzioni 2
