Producttype	Bluetooth-luidspreker met iPod/iPhone-dock, FM-tuner
Merk	JVC
Model	NX-PN10E
Afmetingen (B x H x D)	326 x 135 x 130 mm
Gewicht	Ongeveer 1,6 kg
Uitgangsvermogen	10 W (5 W + 5 W) bij 8 Ω, 10 % THD
Luidsprekertype	Reflexluidspreker, 2 conusluidsprekers van 7 cm
Luidsprekerimpedantie	8 Ω
Voeding	Netadapter AA-R1001: ingang AC 110-240 V, 50/60 Hz, 1 A; uitgang DC 10,7 V, 3 A
Stroomverbruik	18 W (ingeschakeld), 1,5 W (stand-by), 0,8 W (ECO-modus), 10 W (stand-by met twee aangesloten iPods)
Connectiviteit	2 iPod/iPhone-docks (A en B), Audio In-ingang (stereo mini-jack), composiet video-uitgang, FM-antenne
FM-tuner	Bereik 87,50 - 108,00 MHz, RDS (PS, PTY, RT), 30 voorkeuzes
Belangrijkste functies	iPod/iPhone afspelen, FM-radio, audio-ingang, timer, alarm, alarmherhaling, ECO-modus, bewegingssensor, Sound Turbo, dimmen display
Onderhoud en reiniging	Koppel het apparaat los voor reiniging; gebruik een zachte, droge doek; gebruik geen schurende middelen of oplosmiddelen
Veiligheid	Open de behuizing niet, stel niet bloot aan regen of vocht, blokkeer de ventilatieopeningen niet, gebruik alleen de meegeleverde adapter
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem bij storing contact op met een erkende dealer
Meegeleverde accessoires	Afstandsbediening, knoopcel CR2025, FM-antenne, netsnoer, AC-adapter
Algemene informatie	Voldoet aan Europese richtlijnen; vertegenwoordiger: JVC Technical Services Europe GmbH, Duitsland

Veelgestelde vragen - NX-PN10E JVC

Hoe verbind ik een iPod of iPhone met de luidspreker?

Zet het apparaat in de stand-bymodus, sluit vervolgens uw iPod/iPhone aan op dock A of B. Zorg dat u de juiste dockadapter gebruikt. Druk na het aansluiten op iPod A of iPod B om de bron te selecteren.

Hoe stel ik de klok in?

Druk meerdere keren op CLOCK/TIMER tot 'ADJCLOCK' verschijnt. Gebruik de + of - toetsen om de uren, daarna de minuten en vervolgens de dag van de week in te stellen. Bevestig met SET/SELECT.

Hoe gebruik ik de timer (alarm)?

Druk op CLOCK/TIMER om TIMER 1, 2 of 3 te kiezen. Selecteer het type (WEEKLY of ONCE), stel de dag, de starttijd, de bron (iPod, FM, Audio In) en het volume in. Zet het apparaat in de stand-bymodus om de timer te activeren.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel is tussen de afstandsbediening en de sensor. Vervang de batterij indien nodig (CR2025). Zorg dat u bij het eerste gebruik het isolatiefolie hebt verwijderd.

Hoe activeer ik de ECO-modus?

Druk in de stand-bymodus op ECO/DIMMER. 'ECO ON' verschijnt kort. Het display gaat uit in de stand-bymodus om energie te besparen. Druk nogmaals om te annuleren.

Hoe gebruik ik de bewegingssensor?

Druk op MOTION SENSOR. 'M.S ON' verschijnt. Wanneer u uw hand bij de sensor brengt, schakelt het apparaat automatisch in en speelt de laatst gebruikte bron af. Schakel het uit als u de timer gebruikt.

Waarom is het geluid vervormd bij het afspelen van een iPod?

Dit kan komen doordat de equalizer van de iPod te hoog is ingesteld. Schakel de equalizer op de iPod uit om vervorming te voorkomen. Stel ook het volume van de luidspreker in op een gematigd niveau.

Hoe zoek ik naar FM-zenders met RDS?

Druk tweemaal op PTY SEARCH om in de PTY-zoekmodus te komen. Gebruik de + of - toetsen om een programmatype te kiezen (NEWS, POP M, enz.), druk vervolgens op PTY SEARCH om te zoeken tussen de voorkeuzezenders.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer of het netsnoer correct is aangesloten op de netadapter en het stopcontact. Zorg dat u de meegeleverde adapter gebruikt (AA-R1001). Als het probleem aanhoudt, koppelt u los en na enkele minuten weer aan.

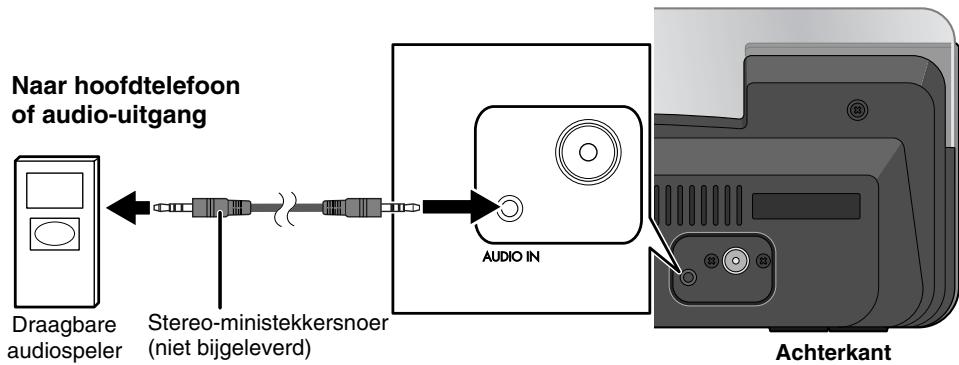

Hoe sluit ik een extern apparaat anders dan een iPod aan?

Gebruik een stereo mini-jackkabel (niet meegeleverd) om de audio-uitgang van uw apparaat (MP3-speler, smartphone) aan te sluiten op de AUDIO IN-ingang aan de achterkant. Selecteer vervolgens de AUDIO IN-bron op de luidspreker.

GEBRUIKSAANWIJZING NX-PN10E JVC

In beide standen van de AAN/UIT-toets is de speler volledig losgekoppeld van de stroomvoorziening. Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit). De hoofdspanningsstekker, spanningsuitschakelaar of een adapter worden voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

• Met het toestel in standby geschakeld, licht het STANDBY-lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY-lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

LET OP

Ter voorkoming van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

LET OP

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonneschijn, vuur of dergelijke.

LET OP

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren bij het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

LET OP

VOORZICHTIG: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, dient u het toestel als volgt op te stellen:

1. Voorkant:

Geen belemmeringen en voldoende ruimte.

1. Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

1. Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Zijaanzicht Vista laterale

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Europese Unie]

Producten

Batterij

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een geschikte behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, bezoek dan onze webpagina http://www.jvc.eu/ voor meer informatie over de terugname van het product.

[Overige landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Annuleren van de displaydemonstratie (Demo) 6

Automatisch inschakelen van de stroom (Bewegingssensor) 6

Basisbedieningen 7

Hoofdtoestel 7

Afstandsbediening 9

Afspelen van iPod-toestellen 12

Verbinden van een iPod 13

Montage 14

Luisteren naar FM-uitzendingen 17

Basisbedieningen 17

Ontvangst van FM-zenders met Radio Data System 19

Weergave van andere apparatuur 22

Overige apparatuur aansluiten 22

Montage 23

Instellen van de klok en de timer 24

Instellen van de klok 24

Gebruik van de timer 24

Oplossen van problemen 27

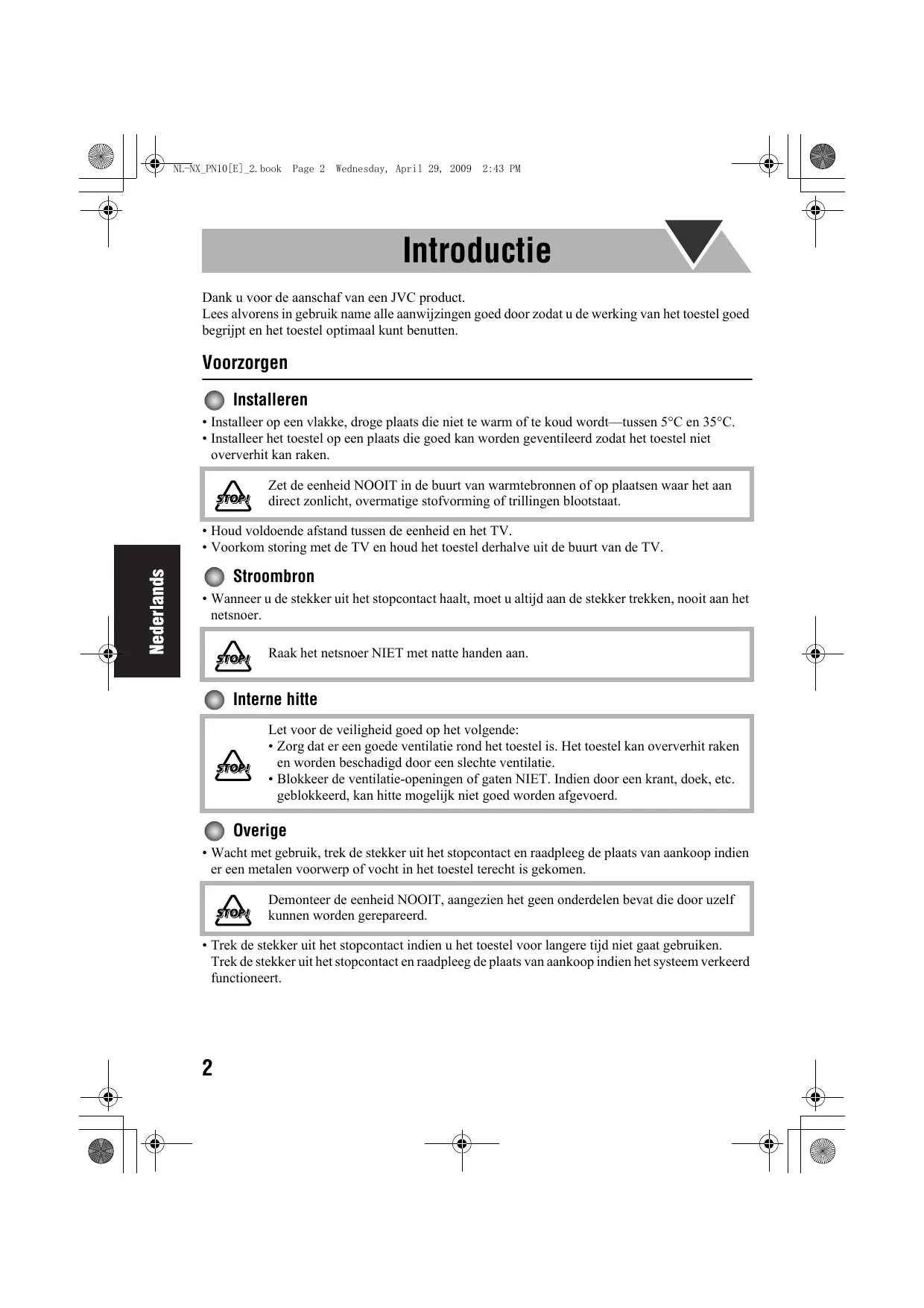

Dank u voor de aanschaf van een JVC product.

Lees alvorens in gebruik name alle aanwijzingen goed door zodat u de werking van het toestel goed begrijpt en het toestel optimaal kunt benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het toestel op een plaats die goed kan worden geventileerd zodat het toestel niet oververhit kan raken.

Zet de eenheid NOOIT in de buurt van warmtebronnen of plaatsen waar het aan direct zonlicht, overmatige stofvorming of trillingen blootstaat.

• Houd voldoende afstand tussen de eenheid en de TV.
• Voorkom storing met de TV en houd het toestel derhalve uit de buurt van de TV.

Stroombron

• Wanneer u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het netsnoer.

Raak het netsnoer NIET met natte handen aan.

Interne hitte

Let voor de veiligheid goed op het volgende: - Zorg dat er een goede ventilatie rond het toestel is. Het toestel kan oververhit raken en worden beschadigd door een slechte ventilatie. - Blokkeer de ventilatie-openingen of gaten NIET. Indien ze door een krant, doek, etc. geblokkeerd worden, kan de warmte niet goed worden afgevoerd.

Overige

• Wacht met gebruik, trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er een metalen voorwerp of vocht in het toestel terecht is gekomen.

Demonteer de eenheid NOOIT, aangezien het geen onderdelen bevat die door uzelf kunnen worden gerepareerd.

• Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.
• In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het toestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• "iPod" in deze gebruiksaanwijzing verwijst naar zowel iPod als iPhone apparaten.
• "iPhone" wordt gebruikt indien het specifiek een iPhone betreft.

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

• Afstandsbediening (1)
• Lithium-knoopcel CR2025 (1) (De batterij is bij het verlaten van de fabriek geplaatst.) FM-antenne (1)
• Netsnoer (1)
• Lichtnetadapter (AA-R1001) (1)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

LET OP:

Om het risico van brand te vermijden en schade te voorkomen.

• Gebruik uitsluitend de bijgeleverde lichtnetadapter.
• Gebruik de bijgeleverde lichtnetadapter niet voor andere apparatuur.

Plaatsen van batterijen in de afstandsbediening

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

Voorkant

Vervangen van de batterij in de afstandsbediening

Plaats de batterij met de (+ en -) polen in de juiste richting in de afstandsbediening.

• Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

Achterkant

WAARSCHUWINGEN:

• Bewaar de batterij buiten het bereik van kleine kinderen. Raadpleeg direct een arts indien een kind per ongeluk een batterij heeft ingeslikt.
• Niet opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien. De batterij kan lekken, barsten of een brand veroorzaken door een van deze handelingen uit te voeren.
• Bewaar de batterij niet samen met andere metalen voorwerpen. De batterij kan anders lekken, barsten of een brand veroorzaken.
• Alvorens een batterij weg te gooien of op te slaan, moet u deze met isoleerband omwikkelen; de batterij kan anders lekken, barsten of een brand veroorzaken.
• Steek niet met een pincet of andere voorwerpen in de batterij. De batterij kan anders lekken, barsten of een brand veroorzaken.
• Gooi een lege batterij op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

LET OP:

De batterij kan ontploffen indien deze verkeerd is geplaatst.

Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

Verbindingen

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

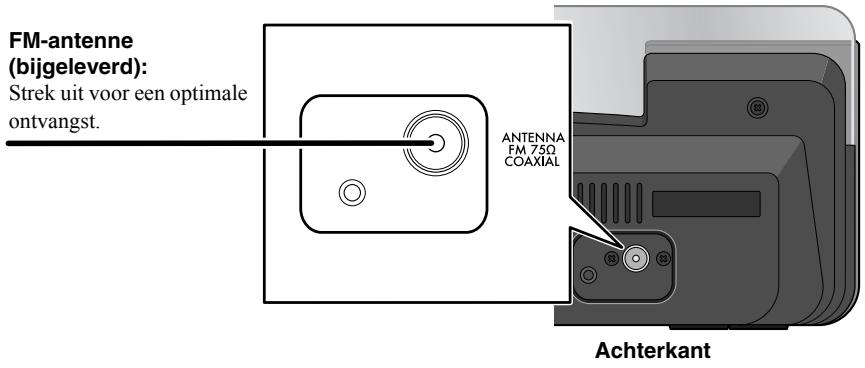

Aansluiten van de antenne

Voor een betere FM-ontvangst

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75Ω draad met coaxiale stekker (IEC of DIN45325).

FM-buitenantenne (niet bijgeleverd) FM 75Ω COAXIAL aansluiting (op het achterpaneel)

OPMERKINGEN:

• Zorg dat de FM-antenne geen contact maakt met andere aansluitingen, snoeren of het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het toestel, snoeren en het netsnoer. De ontvangst kan anders mogelijk slechter worden.

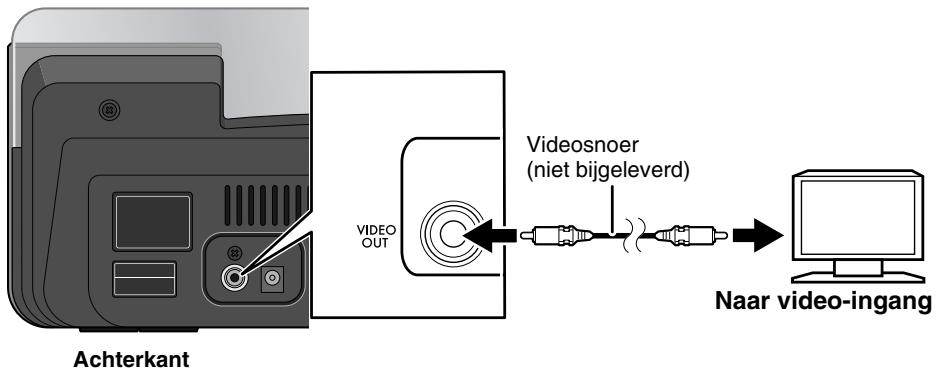

Aansluiten van het videosnoer voor het bekijken van video/beelden van een iPod

Voor weergave van een video/beeld van uw iPod op uw TV, moet u de VIDEO OUT-aansluiting van dit toestel middels een composiet-videosnoer (niet bijgeleverd) met de composiet-video-ingang van uw TV verbinden.

• Verander de video-ingangsfunctie van uw TV nadat u dit toestel heeft aangesloten. Zie voor details tevens de handleiding van uw TV.

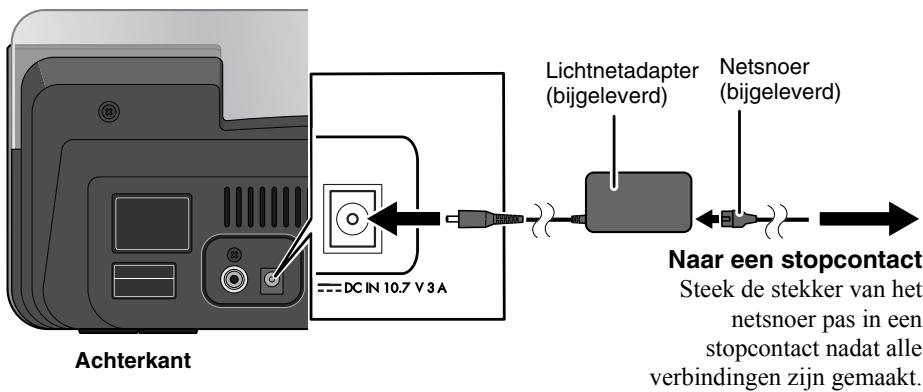

Netsnoer aansluiten

Annuleren van de displaydemonstratie (Demo)

De displaydemonstratie start automatisch wanneer u de stekker van het netsnoer voor het eerst in een stopcontact steekt.

• De displaydemonstratie stopt tijdelijk wanneer u het toestel bedient. De displaydemonstratie start opnieuw indien u ongeveer 2 minuten geen bediening uitvoert.

Knop	Bediening
Op het toestel
DEMO	Houd ingedrukt totdat “DEMO OFF” op het display verschijnt.

• Houd voor het activeren DEMO ingedrukt totdat "DEMO ON" op het display verschijnt.
• De displaydemonstratie functioneert niet wanneer de ECO-functie is geactiveerd (blz. 10).

Automatisch inschakelen van de stroom (bewegingssensor)

Het toestel wordt automatisch ingeschakeld wanneer uw hand of een voorwerp in de buurt van de bewegingssensor (blz. 7) komt.

• De weergave van de iPod start of er wordt op een FM-uitzending afgestemd indien u een van deze bronnen als LAST had gekozen.
• De bewegingssensor werkt ook wanneer de ECO-functie is geactiveerd.

Knop	Bediening
Op het toestel
MOTION SENSOR	Druk om Bewegingssensor te activeren. “* M.S ON” verschijnt op het display •“*”wordt op het display getoond wanner u de klok als display-informatie heeft gekozen of het toestel standby is geschakeld (zie bladzijde 10).

• Druk op MOTION SENSOR om te annuleren. "M.S OFF" verschijnt op het display.

OPMERKING:

• De bewegingssensor werkt niet wanneer de stekker niet in een stopcontact is gestoken.
• Schakel de bewegingssensor in de volgende gevallen uit zodat het toestel niet per ongeluk automatisch wordt ingeschakeld:

- wanneer u het toestel voor langere tijd niet gaat gebruiken

- wanneer u de timer gebruikt

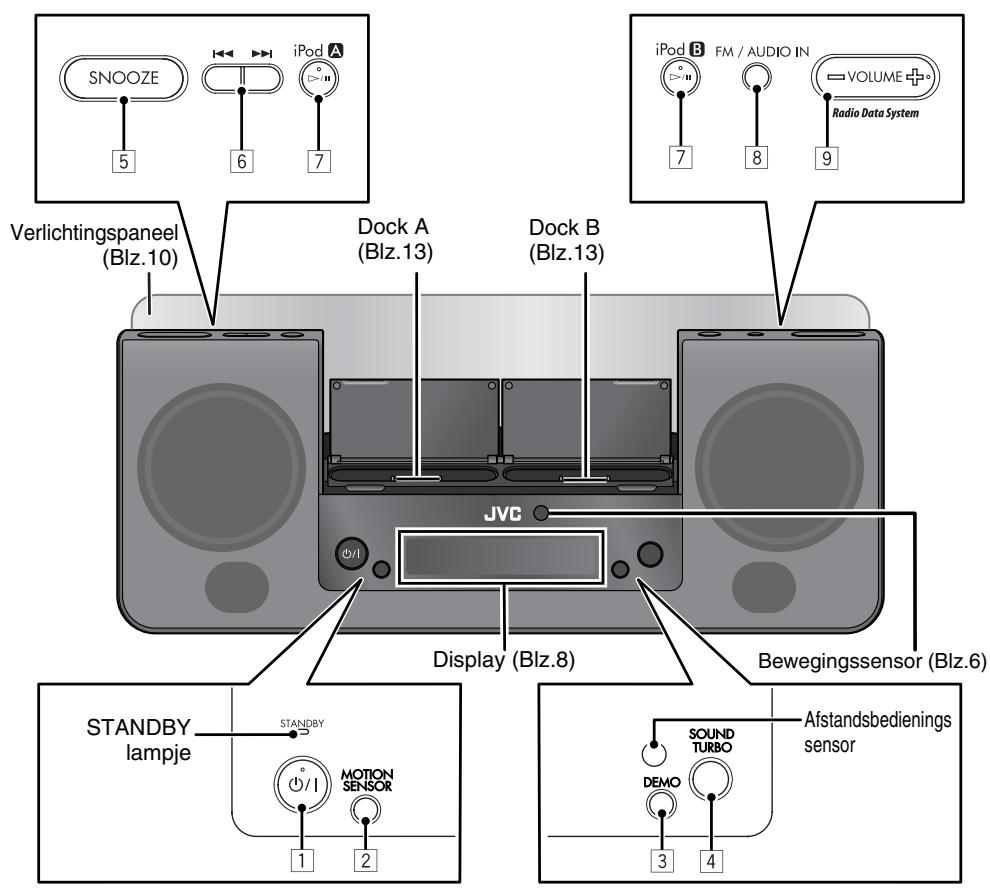

Hoofdtoestel

Het hoofdtoestel bedienen

Knuppen		Bediening
1	∅/I	In- of uitschakelen (standby) van het toestel.
2	MOTION SENSOR	Inschakelen of uitschkelen van bewegingsssensor (Blz.6).
Knoppen		Bediening
3	DEMO	Inschakelen of uitschkelen van de displaydemonstratie (Blz.6).
4	SOUND TURBO	Versterken van het geluid (Blz.11).
5	SNOOZE	Stoppen van de wekker en wee 5 minuten later starten (Blz.26).
6		iPod (Blz.14): Druk: Achterwaarts verspringen/voorwaarts verspringen. Houd ingedrukt: Achterwaarts/voorwaarts zoeken. FM (Blz.17): Stemt op een zender af.
7	iPod A iPod B	De bron verandert maar iPod A/iPod B (Blz.14). Starten en pauzeren van de weergave van een iPod (Blz.14).
8	FM /AUDIO IN	De bron verandert maar FM (Blz.17) of AUDIO IN (Blz.23). FM AUDIO IN
9	= VOLUME	Stelt het volumeniveau in (VOL MIN/VOL 0 t/m VOL MAX/VOL 30).

Display-informatie

ST MONO TUNED FM

123 SLEEP

iPod

A B

SHUFFLE

S.TURBO

MHz

Symbolen	Beschrijving
iPod A	Licht op wanner een iPod met dock A is verbonden.
iPod B	Licht op wanner een iPod met dock B is verbonden.
SHUFFLE	Licht op wanner Shuffle Play voor zowel iPod A als iPod B is geactiveerd (Blz.15).
S.TURBO	Licht op wanner Sound Turbo is geactiveerd (Blz.11).
MHz	Licht op wanner FM-frequentie worden getoond.
ST	Licht op wanneer stereo FM-uitzending worden ontvangen.
MONO	Licht op wanneer de FM mono-ontvangstfunctie is geactiveerd.
TUNED	Licht op wanneer op een FM-zender met voldoende signalsterkte is afgestemd.
FM	Licht op wanneer FM als bron is gekozen.
1/2/3	• Licht op wanneer de timer is ingesteld (Blz.25). • Tijdens de werkung van de timer, knippert de 1/2/3 icoon.

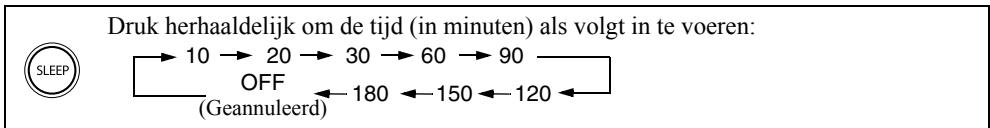

SLEEP	Licht op wanneer de inslaaptimer worden geactiveerd (Blz.11).

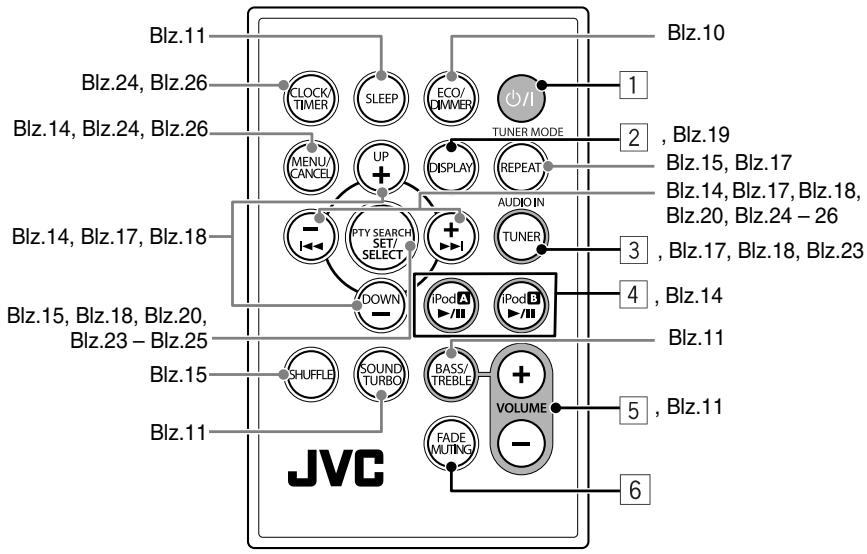

Afstandsbediening

Bediening via de afstandsbediening

Basisbedieningen

Knuppen		Belangrijkste bediening
1	®/®	In- of uitschakelen (standby) van het toestel.
2	DISPLAY	Veranderen van de display-informatie. • Voor iPod A/iPod B/AUDIO IN: → Bronnaam → Klok →uitgeschakeld: → Dag van de week → Klok → Dag van de week • Voor FM: → Frequentie → Klok → Dag van de week → PTY → PS
3	AUDIOIN TUNER	De bron verandert�nam FM (Blz.17) of AUDIO IN (Blz.23).
4	IPod® IPod®	• De bron verandert�nam iPod A/iPod® (Blz.14). • Starten en pauzeren van de weergave van een iPod (Blz.14).
5	+VOLUME -	Stelt het volumeniveau in (VOL MIN/VOL 0 t/m VOL MAX/VOL 30).
6	FADE MUTFING	Verlaagt het volume in een keer. • Om het volume te herstellen, opnieuw indrukken of volumeniveau aanpassen.

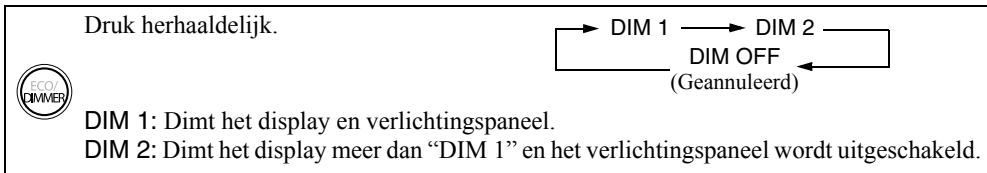

Dimmen van het display en het verlichtingspaneel — DIMMER

U kunt de helderheid van het display en het verlichtingspaneel veranderen.

• De dimmer wordt geannuleerd wanneer u het toestel uitschakelt.

Activeren van de ECO-functie

Met de ECO-functie geactiveerd, worden het display en het verlichtingspaneel ter energiebesparing uitgeschakeld wanneer het systeem in standby is geschakeld.

Druk terwijl het toestel in standby is geschakeld. "ECO ON" verschijnt even op het display.

• De klok wordt niet op het display getoond wanneer het toestel in standby is geschakeld.
• Voor het annuleren van de functie drukt u nogmaals op ECO/DIMMER. "ECO OFF" wordt even getoond en vervolgens verschijnt de klok op het display.
• De batterij van de iPod wordt niet opgeladen wanneer de ECO-functie is geactiveerd.

■ Uitschakelen van het toestel na een bepaalde tijd—Inslaaptimer

• Druk eenmaal op SLEEP om de resterende tijd voor de uitschakeltijd te controleren. U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

■ Versterken van het geluid—Sound Turbo

U kunt het geluid extra krachtig reproduceren.

Druk om Sound Turbo te activeren.

⇔ "S-TURBO" verschijnt even en S.TURBO licht op het display op.

• Voor het annuleren, drukt u nogmaals SOUND TURBO. "OFF" verschijnt op het display.

■ Instellen van de toon

U kunt de lage en hoge tonen instellen.

1 BASS TREBLE	Kies het gewenste, in te stellen onderdeel. BASS → TREBLE Geannuleerd
2 + VOLUME	Stel het niveau van de lage of hoge tonen in (-5 t/m +5).

Afspelen van iPod toestellen

U kunt 2 iPod apparaten met het toestel verbinden voor weergave van geluid en video van deze apparaten.

Compatible iPod modellen:

iPod model	Audio	Video
iPod nano 1GB/2GB/4GB	✓	—
iPod nano (2de generatie) 2GB/4GB/8GB	✓	—
iPod nano (3de generatie) 4GB/8GB	✓	✓
iPod nano (4de generatie) 8GB/16GB	✓	✓
iPod mini 4GB	✓	—
iPod mini (2de generatie) 4GB/6GB	✓	—
iPod (4de generatie) 20GB/40GB	✓	—
iPod photo (4de generatie) 20GB/30GB/40GB/60GB	✓	\( \sqrt[{3.9]]{*1} \)
iPod video (5de generatie) 30GB/60GB/80GB	✓	✓
iPod classic 80GB/120GB/160GB	✓	✓
iPod touch 8GB/16GB/32GB	✓	\( \sqrt[{3.9]]{*2} \)
iPod touch (2de generatie) 8GB/16GB/32GB	✓	✓
iPhone 4GB/8GB/16GB	✓	✓
iPhone (3G) 4GB/8GB/16GB	✓	✓

1 Alleen voor stilbeeld. 2 Update uw iPod software naar de laatste versie voor weergave van een video/beeld van uw iPod touch op een TV. (Hier zijn mogelijk kosten aan verbonden.)

Indien weergave van iPod niet juist is, moet u uw iPod software naar de nieuwste versie updaten.

• Ga voor details aangaande een update van iPod naar de Apple website http://www.apple.com.
• JVC kan niet garanderen dat een na april 2009 gefabriceerde iPod met dit toestel kan worden gebruikt.
• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.
• iPhone is een handelsmerk van Apple Inc.
• "Made for iPod" betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPod en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• "Works with iPhone" betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPhone en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• Apple is niet verantwoordelijk voor de werking van dit toestel en het voldoen aan de veiligheidsstandaarden en reglementen.

Verbinden van een iPod

Verbind de iPod met dock A of B van het toestel.

U kunt tegelijkertijd 2 iPod toestellen aansluiten.

• Controleer dat het toestel standby is geschakeld alvorens een iPod te verbinden.

1.

2.

Ontkoppelen van de dockadapter van de dock:

Trek de dock-adapter met uw nagel of een puntig voorwerp in de uitsparing omhoog.

• Wees voorzichtig dat uw vingers en de aansluiting van het dock niet worden beschadigd.

Uitsparing

OPMERKINGEN:

• Wees voorzichtig en beschadig de aansluiting op het dock niet bij het verbinden/ontkoppelen van de iPod.
• Sluit de afdekking van het dock wanneer u geen iPod met het toestel verbindt.

Meer over het opladen van de batterij van de iPod

De batterij van de iPod wordt altijd via het toestel opgeladen, uitgezonderd wanneer de ECO-functie (zie bladzijde 10) van het toestel is geactiveerd. - Indien er 2 iPod toestellen zijn aangesloten, worden beide batterijen tegelijkertijd opgeladen. - Zie de handleiding van de iPod voor details aangaande het opladen van de batterij.

Montage

Zie voor details tevens de handleiding van de iPod.

OPMERKINGEN:

• Zorg dat u de juiste video-instelling met de iPod heeft gekozen alvorens een video/beeld van de iPod op de TV weer te geven. Zie de handleiding van de iPod voor details aangaande de juiste instelling.
• Voor iPhone en iPod touch

Bedien de iPhone of iPod touch in de volgende gevallen:

- bij gebruik van de home-toets - bij het kiezen van programma-pictogrammen op het Home scherm - voor het verslepen van de schuiver

Knuppen		Bediening	Bediening van de iPod
Op het toestel	Met de afstandsbediening
iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iPod® iIP	Druk: -Kiezen van iPod®/iPod® als bron en starten van de weergave. -Starten/pauzeren van de weergave. Houd*1 ingedrukt: Zet de iPod in de sloapfunctie.	▶II,▶of II
+	Druk: Voorwaarts verspringen Houd ingedrukt: Voorwaarts zoeken	▶I
-	Druk: Achterwaarts verspringen/Terug maar het begin van het huidige fragment. Houd ingedrukt: Achterwaarts zoeken	▶
-	Terugkeren� het voorgaande menu/schem.	MENU*2
UP+DOWN	Kiezen van een onderdeel van het menu/schem. -Druk: Kiezen van een onderdeel. -Houd ingedrukt: Rollen door een lijst. Druk op een van de toetsen om het rollen te stoppen. • Voor iPhone en iPod touch: De toetsen werken na het starten van "Music" of "Videos" door op het overeenkomende programme-pictogram op het "Home" scherm van de iPhone of iPod touch te tikken. • Voor andere iPod toestellen dan hierboven vermeld: De toetsen werken hetzelfde als het gegen-de-klok-in/met-de-klok-mee klikwiel van de iPod.	Klikwiel*2

1 Niet beschikbaar voor iPhone en iPod touch. 2 Niet aanwezig op iPhone en iPod touch.

Knoppen		Bediening	Bediening van de iPod
Op het toestel	Met de afstandsbediening
		Bevestigen van een onderdeel van het menu/schem.	Middentoetsen*
		Druk: Activeren van willekeurige weergave voor de als bron gekozen iPod A of iPod B. Kies de gewenste shuffle-functie. ➔“SHUFFLE” verschijnt even. • Het shuffle-pictogramlicht op het display van de iPod op. • Druk om te annuleren nogmaals totdat het shuffle-pictogramverdwijnt. Houd ingedrukt: Activeren van willekeurige weergave voor zowel iPod A als iPod B indien aangesloten. Kies de gewenste shuffle-functie. ➔“SHUFFLE” verschijnt even en SHUFFLE Licht op het display op. • Het shuffle-pictogramlicht op het display van beiden iPod toestellen op. • Druk om te annuleren nogmaals totdat het shuffle-pictogramverdwijnt.
		Activeren van herhaalde weergave voor de als bron gekozen iPod. Kies de gewenste herhaalfunctie. ➔“REPEAT” verschijnt even op het display. • Het herhaal-pictogramlicht op het display/schem van de iPod op. • Druk om te annuleren nogmaals totdat het herhaal-pictogramverdwijnt.

• Niet aanwezig op iPhone en iPod touch.

OPMERKINGEN:

• JVC is niet aansprakelijk voor verlies van data of beschadiging van de iPod ten gevolge van het gebruik van dit systeem.
• Raak de aansluitingen op het dock en van de iPod niet aan en tik er tevens niet op. U zou de aansluitingen anders kunnen beschadigen.
• Controleer bij het aansluiten van de iPod op het dock dat het dock geheel in de iPod is gestoken.
• Stel altijd het volume op de laagste stand in wanneer de iPod wordt aangesloten of losgekoppeld.
• Draag het toestel niet met de iPod nog aangesloten. Het zou anders kunnen vallen of de aansluitingen kunnen worden beschadigd.
• Het geluid wordt mogelijk vervormd bij weergave van audiobronnen met een hoog opnameniveau. Schakel de equalizer van de iPod uit indien het geluid wordt vervormd. Zie de handleiding van de iPod voor details aangaande de bediening van de iPod.
• Schakel het toestel uit alvorens de iPod te ontkoppelen.
• Verwijder de iPod van het dock indien niet in gebruik.
• Bedien de iPod direct indien u de aangesloten iPod niet met het toestel of de afstandsbediening kunt bedienen.
• Wacht na het aansluiten van een iPod even totdat het toestel gereed voor bediening is (ongeveer 3 seconden).

Luisteren naar FM-uitzendingen

Basisbedieningen

Knuppen		Bediening
Op het toestel	Met de afstandsbediening
FM /AUDIO IN AUDIO IN TUNER		Kiezen van FM als bron.FM AUDIO IN De ST (stereo) indicator Licht op het display op (indien de ontvangst goed is) wonneer een FM-programma stereo wordenuit gezonden.
		Druk: Veranderen van de_freqtie.Houd even ingedrukt en LAST los: Het toestel zoekt zenders en stopt wonneer een zender met voldoende signalsterkke is gezonden.Druk nogmaals om het Zoeken te stoppen.
		Stemt op een voorkeurzender af: Druk herhaaldelijk om een voorkeurzendernummer te kiezen. (Voor het vastleggen van zenders,zie bladzijde 18.)
		Veranderen van de FM-ontvangstfunctie: Druk op de toets om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is of veel ruis heeft.MONO (mono) verschijnt op de display. De ontvangst wordenverbeterd maar het stereo-effect gaatECHTER verloren.Voor het weeherstellen van het stereo-effect,druk nogmaals.

Vastleggen van zenders

U kunt 30 FM-zenders als voorkeurzenders vastleggen.

1	AUDIOIN TUNER	Kies FM als bron.
2	+	Stem af op de zender die u als voorkeurzender wilt instellen. • U kunt tevens, indien gekozen, de mono-ontvangstfunctie vastleggen voor vast te leggen FM-zenders.
3	PTY SEARCHSET/SELECT	Activeer de functie voor voorkeurnummers. →“SET” knippert eenaar seconden op het display. • Voltooi de volgende handelingen verwijl de aanuiding knippert.
4	UP+DOWN	Kies een voorkeurnummer voor de vast te leggen zender.
5	PTY SEARCHSET/SELECT	Leg de zender vast. →“STORED” verschijnt even op het display.

OPMERKINGEN:

• De vastgelegde voorkeurzenders worden na een stroomonderbreking gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken.
• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, worden de hiervoor onder dat nummer opgeslagen voorkeurzender gewist.

Ontvangst van FM-zenders met Radio Data System

Met het Radio Data System kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit toestel kunt u de volgende soorten Radio Data System-signalen ontvangen.

PS (Programma Service):

PTY (Programma Type):

RT (Radio Tekst):

Toont de algemeen bekende zendernamen.

Toont het soort programma dat wordt uitgezonden.

Toont tekstmededelingen die door de zender worden uitgezonden.

OPMERKING:

Ga naar http://www.rds.org.uk indien u meer over Radio Data System wilt weten.

Informatie van het Radio Data System wijzigen

Bij elke druk op de toets verandert het display als volgt:

OPMERKING:

"NO PS", "NO PTY" of "NO RT" verschijnt op het display indien er geen signalen voor het Radio Data System worden uitgezonden.

Programma's zoeken op PTY-codes (PTY-zoekopdracht)

U kunt een bepaald soort programma van de voorkeurzenders (zie “Vastleggen van zenders” op bladzijde 18) gemakkelijk opzoeken door de PTY-code te specificeren.

1	PTY SEARCH SET/ SELECT	Druk tweemaal. “SELECT” knippert op het display. → De functie voor het instellen van de PTY-code van het toestel worden geactiveerd.
2	← + → I	Kies een PTY-code. · Voor een beschrijving van de PTY-codes, zich bladzijde 21.
3	PTY SEARCH SET/ SELECT	Het toestel zoekt in de voorkeurzendersaar het gekozen programmatype en stent op een passende zender af.

Om het zoeken voort te zetten voor het opzoeken van een ander programma dat met het gekozen programmatype overeenkomt, drukt u op PTY SEARCH terwijl de aanduidingen op het display knipperen.

OPMERKINGEN:

• Druk op PTY SEARCH om het zoeken te stoppen.
• "NOT FOUND" verschijnt op het display indien er geen geschikt programma wordt gevonden.

PTY-codes
NONE	Geen programmatype, ongedefiniertedprogramma of moeilijk in andere categorieënplaatsbaar.	WEATHER	Weerberichten.
NEWS	Nieuws.	FINANCE	Overzichten van de Beurs, handel, commercie, etc.
AFFAIRS	Programma's die dieper op hetnieuws ingaan—actualiteiten of analyse.	CHILDREN	Programma's voor eenjong publiek.
INFO	Programma's die advies over diverse onderwerpen leveren.	SOCIAL	Programma's over sociologie, geschiedenis, geografie, psychologie en de gemeenschap.
SPORT	Programma's die over sport gaan.	RELIGION	Religieuze programme's.
EDUCATE	Educatie programme's.	PHONE IN	Programma's waarin luisteraars via de telefoon of een publiek forum hunmening hunnengeven.
DRAMA	Radiohoorspelen en series.	TRAVEL	Reisinformationie.
CULTURE	Programma's over diverse aspecten van nationale of regionale cultuur, met inbegrip van taal, theater, etc.	LEISURE	Programma's over recreatieventiviteiten.
SCIENCE	Programma's over natuurwetsenschappen en technologie.	JAZZ	Jazzmuziek.
VARIED	Voornamelijk praat-programma's, bijvoorbeeld quizzes, paneelspelletjes en interviews van Personen.	COUNTRY	Liedjes die oorspronkelijk van de Amerikaanse Zuidelijkste Staten komenof op de traditieaarvan gebaseerd.
POP M	Commerciele hedendaagse populaire muziek.	NATION M	Huidige populaire muziek uit het landof de regio in de moedertaal.
ROCK M	Rockmuziek.	OLDIES	Muziek uit de "golden age" oftewel"gouwe ouwe".
EASY M	Huidige moderne "easy-listening" muziek.	FOLK M	Muziek voortkomend uit de wortels vande muzikale cultuur van een bepaald land.
LIGHT M	Instrumentale muziek, vokale muziek of koorzang.	DOCUMENT	Programma's aangaande feitelijke zaken,gepresenteerd met een kritische blink.
CLASSICS	Uitvoeringen van bekende orkesten,symfonieën, kamermuziek, etc.	TEST	Uitzendingen voor het testen vannooduitzendingen en waarschuwingen.
OTHER M	Muziek die onder geen van de andere categoryën valt.	ALARM	Mededelingen in geval van rampen ennoodgeallen.

• De classificatie van de PTY-codes voor bepaalde FM-zenders is mogelijk anders dan hierboven beschreven.
• De PTY-codes verschijnen in de hierboven getoonde volgorde op het display.

Weergave van andere apparatuur

Overige apparatuur aansluiten

Met behulp van een stereo-ministekkersnoer (niet bijgeleverd) kunt u andere apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler, enz.

• Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzing.

OPMERKING:

Controleer dat het toestel standby is geschakeld alvorens andere apparatuur te verbinden of te ontkoppelen.

Montage

Weergave van andere apparatuur

1

AUDIO

Kies AUDIO IN als bron.

2

Start de weergave van de apparatuur.

Instellen van het geluidsingangsniveau van de andere apparatuur

U kunt het geluidsingangsniveau van de aangesloten apparatuur aanpassen, als het inkomend signaal te zwak of sterk is.

1 AUDIO IN TUNER	Kies AUDIO IN als bron.
2 (TYPE SEARCH SET/SELECT)	Houd ingedrukt om het geluidsingangsniveau in te stellen. LEVEL 1: Normaal ingangsniveau. LEVEL 2: Verhoogt het ingangsniveau. LEVEL 3: Verhoogt het ingangsniveau meer dan “LEVEL 2”.

Instellen van de klok

Stel de ingebouwde klok in voor gebruik van de timer. - U kunt de klok instellen wanneer het toestel standby of ingeschakeld is.

1	CLOCK TIMER	Activeer de functie voor het instellen van de klok. →“ADJCLOCK” verschijnt en verwolgens begint de uuraanduiding voor de tijd op het display te knipperen. ·Indien u de klok al eerder had ingesteld,要去 2 koer op de toets drukken om de kloinstelfunctie te activeren. →TIMER 1/TIMER 2/TIMER 3*→Kloinstelling→Zie “Gebruik van de timer”.
2	+↑ ↓ PTYSEARCH SETI SELECT	① Stel het uw in terwijl de uuraanduiding voor deijd op het display knippert. ② Stel de minuten in terwijl de minuutaanduiding voor deijd op het display knippert. ③ Kies de dag van de week. SUN DAY (Zondag) →MON DAY (Maandag) →TUE DAY (Dinsdag) →WED DAY (Woensdag) →THU DAY (Donderdag) →FRI DAY (Vrijdag) →SAT DAY (Zaterdag) →Terug maar het begin
		→“CLOCK OK” verschijnt en de ingebouwde klok start.

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.
• De klok wordt op "0:00" teruggesteld wanneer de stroom wordt onderbroken. U moet de klok opnieuw instellen.

Gebruik van de timer

U kunt de timer bijvoorbeeld als wekker met muziek gebruiken. - Schakel de bewegingssensor uit wanneer u de timer gebruikt (blz. 6). - Voor gebruik van een iPod of andere apparatuur voor weergave, moet u deze voor het starten met het toestel verbinden (blz. 13, blz. 22). - U kunt de timer instellen wanneer het toestel standby of ingeschakeld is. - Het toestel wordt automatisch 2 uur na het timer-gestuurde starten uitgeschakeld.

1

Activeer de functie voor het instellen van de timer.

⇔ "TIMER 1", "TIMER 2" of "TIMER 3" verschijnt op het display.

2	Kies de in te stellen timer. → TIMER 1→ TIMER 2→ → TIMER 3←
3	Kies de gewenste timer. WEEKLY ←→ ONCE → WEEKLY: Zie stap 4 hieronder. ONCE: De timer werkt eenmalig op de gekozen dag van de week.
4	Kies de gewenste dag van de week. · Indien “WEEKLY” in stap 3 is gekozen: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → MON-FRI → MON-SAT → EVERYDAY → Terug maar het begin
	SUN DAY t/m SAT DAY: De timer werkt iedere week op de gekozen dag. MON-FRI: De timer werkt ieder week vanaf maandag t/m vrijdag. MON-SAT: De timer werkt ieder week vanaf maandag t/m zaterdag. EVERYDAY: De timer werkt iedere dag. · Indien “ONCE” in stap 3 is gekozen: SUN DAY → MON DAY → TUE DAY → WED DAY → THU DAY → FRI DAY → SAT DAY → Terug maar het begin
5	① Stel het uw en dan de minuut voor de starttijd in. ② Kies de weergavebron—“iPod A”, “iPod B”, “FM” of “AUDIO IN”. · Kies indien “FM” is gekozen het voorkeurnummer van de gewenste zender. Wanner u “FM — ” kiest, worden op de LAST beluisterde voorkeurzender afgestemd. (Zie “Luisteren�n aan FM-uitzendingen” op bladzijde 17.) ③ Kies het volumeniveau. → “SET OK” verschijnt gezolgd door informatie voor het instellen en vervolgens verschijnt het β pictogram en Licht het timernummer (1/2/3) op het display op.
6	Schakel het toesteluit (standby).

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de timer te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Annuleren van de timer

1	CLOCK TIMER	Kies de te annuleren timer.
	↑	TIMER 1→ TIMER 2→
	↓	TIMER 3←
2	(MENU CANCEL)	“CANCEL” knippert op het display. ⇒ Het pictogram en het timernummer (1/2/3) dooft.

OPMERKING:

De gemaakte instellingen worden bij het annuleren van de timer vastgelegd.

Geluid van de timer tijdelijk uitschakelen — Snooze (repeteerwekker)

Met "Snooze" wordt het geluid van de timer gestopt en na 5 minuten weer gestart (repeteerwekker).

1

Stel de timer aan de hand van stappen 1 t/m 6 op bladzijden 24 en 25 in.

2

Druk op SNOOZE wonneer het geluid van de timer start. Het geluid van de timer stopt en het toestel blijft 5 minuteu uitgeschakeld. De timer blijft darüber geactiveerd. • “SNOOZE” knippert op het display terwijl het toestel is uitgeschakeld. Na 5 minuteu worden het toestel waar ingeschakeld en start het geluid van de timer automatisch. • Druk op SNOOZE om het geluid van de timer waar te stoppen. • “Snoopze” worden geannuleerd nadat u 10 koer op SNOOZE heeft gedrukt om het geluid van de timer te stoppen.

• Wanneer het geluid van de timer start: - "Snooze" werkt niet indien u niet binnen 3 minuten na het starten van het geluid van de timer op SNOOZE drukt. - "Snooze" werkt niet wanneer u het toestel uitschakelt door een druk op O/I

Problemen oplossen

Controleer de volgende lijst voordat u voor reparatie belt als u een probleem met dit toestel heeft.

Algemeen

Het systeem gaat niet aan.

De stekker is niet goed in het stopcontact gestoken. Steek de stekker goed in (blz. 5).

Stroom wordt na het uitschakelen ongewenst ingeschakeld.

De bewegingssensor is geactiveerd (blz. 6).

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische storing. Trek de stekker uit het stopcontact en steek hem weer in het stopcontact.

Geen weergave van een video/beeld van de iPod op de tv.

Verbind een composiet-video-uitgang goed met de tv (blz. 5). Verander de video-ingangsfunctie van de tv. Zie voor details de handleiding van uw tv. Update uw iPod naar de nieuwste versie (blz. 12).

Toestel kan niet met de afstandsbediening worden bediend.

Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het toestel. Richt de afstandsbediening op de afstandsbedieningssensor op het voorpaneel. Signalen kunnen de afstandsbedieningssensor niet bereiken. Houd dichter bij het toestel. De batterijen zijn leeg. Verwijder het isoleerstrookje (blz. 3).

Het toestel wordt ineens uitgeschakeld.

⇔ Het toestel wordt automatisch 2 uur na het timer-gestuurd starten uitgeschakeld (blz. 24).

Bediening voor iPod

Geen weergave van de iPod, terwijl iPod A/iPod B wel op het display oplicht.

De batterij is leeg. Laat langer dan 10 minuten aangesloten.

De batterij van de iPod kan niet via dit toestel worden opgeladen.

⇔ De ECO-functie is geactiveerd. Annuleer de functie (blz. 10, blz. 13).

Bediening voor de radio

Uitzendingen zijn door ruis slecht te horen.

⇔ De FM-antenne is ontkoppeld of verkeerd verbonden (blz. 4). ⇔ De FM-antenne is niet goed uitgestrekt en geplaatst (blz. 4).

Gebruik van de timer

Timer werkt niet.

⇔ De timer start uitsluitend wanneer het toestel is uitgeschakeld (standby). De stroom werd mogelijk onderbroken. Stel eerst de klok en vervolgens de timer opnieuw in (blz. 24, blz. 25).

Het geluid van de timer start weer.

⇔ "Snooze" (repeteerwekker) is geactiveerd (blz. 26).

"Snooze" (herhalingswekker) werkt niet.

⇔ "Snooze" werkt niet indien u niet binnen 3 minuten na het starten van het geluid van de timer op SNOOZE drukt (blz. 26).

Technische gegevens

Accessoires

Zie bladzijde 3.

Versterker

Uitgangsvermogen 10 W (5 W + 5 W) bij 8 Ω (10% THD)

Aansluitingen

AUDIO IN

Ingangsgevoeligheid/impedantie (1 kHz):

LEVEL 1: 500 mV / 47 kΩ

LEVEL 2: 315 mV / 47 kΩ

LEVEL 3: 125 mV / 47 kΩ

Dock A en B voor iPod/iPhone

Compatibele iPod/iPhone-modellen:

Zie bladzijde 12.

Uitgangsvermogen (iedere iPod dock):

5 V gelijkstroom = 500 mA

VIDEO OUT (Voor iPod/iPhone)

Composiet

Tuner

FM-afstembereik: 87,50 MHz - 108,00 MHz

Hoofdtoestel

Afmetingen (B/H/D): 326 mm × 135 mm × 130 mm

Gewicht: Bij benadering 1,6 kg

Luidsprekerspecificaties

Type: Basreflex met volledig bereik. Luidsprekers: 7 cm hoornvormig × 2. Impedantie: 8 Ω

Voeding

Stroombron: 10,7 V gelijkstroom = 3 A (EXTERNAL DC IN). Lichtnetadapter (AA-R1001) INGANG: 110 - 240 V wisselstroom ~, 50/60 Hz 1A. UITGANG: 10,7 V gelijkstroom = 3 A. Stroomverbruik: 18 W (stroom ingeschakeld), 1,5 W of minder (in standbyfunctie), 0,8 W of minder (in ECO-functie), 10 W (tijdens standby met twee iPod toestellen aangesloten).

Ontwerp en technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Index

Inleiding 2

Voorzorgsmaatregelen 2
