GEBRUIKSAANWIJZING NX-PN10 JVC

In beide standen van de ⏻/I toets is de speler niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit).

De hoofdspanningsstekker, spanning-uitschakelaar of een adapter wordt voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

- Met het toestel standby geschakeld, licht het STANDBY lampje rood op.

- Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

ATTENZIONE

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
  (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

VOORZICHITIG: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant:

Geen belemmeringen en voldoende ruimte.

1. Zijkanten/boven-/onderkant:

Geen belemmeringen plaatsen in de hieronder aangegeven zones.

1. Onderkant:

Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Vooraanzicht Vista frontale

15 cm 15 cm 10 cm

Zijaanzicht Vista laterale

15 cm 10 cm 15 cm

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in de plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een gepaste behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders kunnen worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina http://www.jvc.eu/ bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten M Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Automatisch inschakelen van de stroom (Bewegingssensor)....6

Basisbedieningen....7

Hoofdtoestel 7

Afstandsbediening....9

Afspelen van een iPod toestellen......12

Verbinden van een iPod .... 13

Montage....14

Luisteren naar FM-uitzendingen ...... 17

Basisbedieningen....17

Ontvangst van FM-zenders met Radio Data Systeem....19

Weergave van andere apparatuur......22

Overige apparatuur aansluiten....22

Montage....23

Instellen van de klok en de timer......24

Instellen van de klok 24

Gebruik van de timer....24

Oplossen van problemen 27

Dank u voor de aanschaf van een JVC product.

Lees alvorens in gebruik name alle aanwijzingen goed door zodat u de werking van het toestel goed begrijpt en het toestel optimaal kunt benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het toestel op een plaats die goed kan worden geventileerd zodat het toestel niet oververhit kan raken.

Zet de eenheid NOOIT in de buurt van warmtebronnen of op plaatsen waar het aan direct zonlicht, overmatige stofvorming of trillingen blootstaat.

• Houd voldoende afstand tussen de eenheid en het TV.
• Voorkom storing met de TV en houd het toestel derhalve uit de buurt van de TV.

Stroombron

- Wanneer u de stekker uit het stopcontact haalt, moet u altijd aan de stekker trekken, nooit aan het netsnoer.

Raak het netsnoer NIET met natte handen aan.

Interne hitte

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond het toestel is. Het toestel kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

- Wacht met gebruik, trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er een metalen voorwerp of vocht in het toestel terecht is gekomen.

Demonteer de eenheid NOOIT, aangezien het geen onderdelen bevat die door uzelf kunnen worden gerepareerd.

- Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Starten

• In deze gebruiksaanwijzing worden voornamelijk bedieningen met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op het toestel gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• “iPod” in deze gebruiksaanwijzing verwijst naar zowel iPod als iPhone apparaten. “iPhone” wordt gebruikt indien het specifiek een iPhone betreft.

Bijgeleverde accessoires

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

• Afstandsbediening (1)
• Lithium-knoopcel CR2025 (1) (De batterij is bij het verlaten van de fabriek geplaatst.)
• FM-antenne (1)
• Netsnoer (1)
• Lichtnetadapter (AA-R1001) (1)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

LET OP:

Om het risico van brand te vermijden en schade te voorkomen.

• Gebruik uitsluitend de bijgeleverde lichtnetadapter.
• Gebruik de bijgeleverde lichtnetadapter niet voor andere apparatuur.

Plaatsen van batterijen in de afstandsbediening

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

Voorkant

JVC Isoleerblad

Vervangen van de batterij in de afstandsbediening

Plaats de batterij met de (+ en −) polen in de juiste richting in de afstandsbediening.

- Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

Achterkant

• Bewaar de batterij buiten het bereik van kleine kinderen. Raadpleeg direct een arts indien een kind per ongeluk een batterij heeft ingeslikt.
• Niet opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien. De batterij kan hitte afgeven, barsten of een brand veroorzaken door een van deze handelingen uit te voeren.
• Bewaar de batterij niet samen met andere metalen voorwerpen. De batterij kan anders hitte afgeven, barsten of een brand veroorzaken.
• Alvorens een batterij weg te gooien of op te slaan, moet u deze met isoleerband omwikkelen; de batterij kan anders hitte afgeven, barsten of een brand veroorzaken.
• Steek niet met een pincet of andere voorwerpen in de batterij. De batterij kan anders hitte afgeven, barsten of een brand veroorzaken.
• Gooi een lege batterij op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

LET OP:

De batterij kan ontploffen indien deze verkeerd is geplaatst.

Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

Verbindingen

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

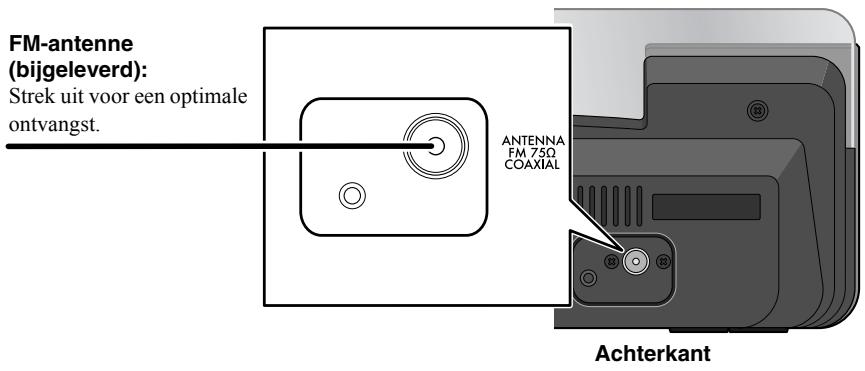

Aansluiten van de antenne

FM-antenne (bijgeleverd): Strek uit voor een optimale ontvangst. ANTENNA FM 75Ω COAXIAL Achterkant

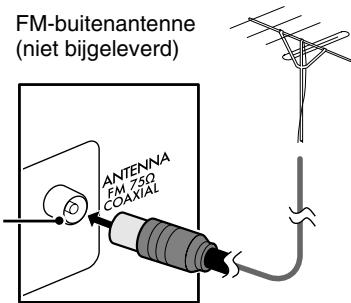

Voor een betere FM-ontvangst

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (IEC of DIN45325).

FM 75Ω COAXIAL aansluiting (op het achterpaneel)

FM-buitenantenne (niet bijgeleverd) ANTENNA FM 75Ω COAXIAL

OPMERKINGEN:

- Zorg dat de FM-antenne geen contact maakt met andere aansluitingen, snoeren of het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het toestel, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

Met dit toestel kunt u de AM-golfband niet ontvangen.

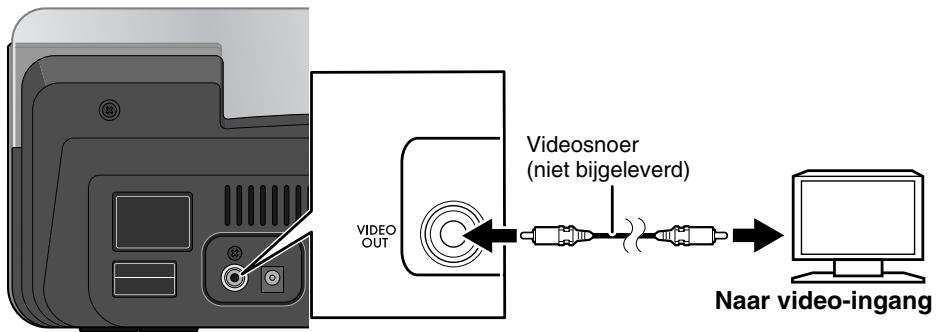

Aansluiten van het videosnoer voor het bekijken van video/beelden van een iPod

Voor weergave van een video/beeld van uw iPod op uw TV, moet u de VIDEO OUT aansluiting van dit toestel middels een composiet-videosnoer (niet bijgeleverd) met de composiet-video-ingang van uw TV verbinden.

- Verander de video-ingangsfunctie van uw TV nadat u dit toestel heeft aangesloten. Zie voor details tevens de handleiding van uw TV.

Achterkant

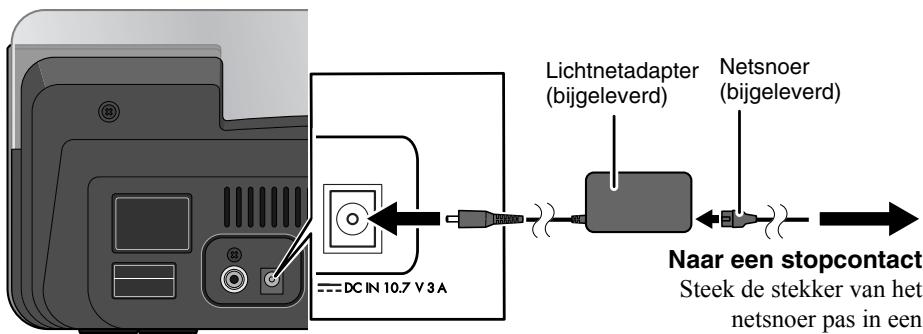

Netsnoer aansluiten

DC IN 10.7 V 3 A Lichtnetadapter (bijgeleverd) Netsnoer (bijgeleverd) Naar een stopcontact Steek de stekker van het netsnoer pas in een

Achterkant

Naar een stopcontact Steek de stekker van het netsnoer pas in een stopcontact nadat alle verbindingen zijn gemaakt.

Annuleren van de displaydemonstratie (Demo)

De displaydemonstratie start automatisch wanneer u de stekker van het netsnoer voor het eerst in een stopcontact steekt.

- De displaydemonstratie stopt tijdelijk wanneer u het toestel bedient. De displaydemonstratie start weer indien u ongeveer 2 minuten geen bediening uitvoert.

Knop	Bediening
Op het toestel
DEMO[276D]	Houd ingedrukt totdat “DEMO OFF” op het display verschijnt.

• Houd voor het weer activeren, DEMO ingedrukt totdat “DEMO ON” op het display verschijnt.
• De displaydemonstratie functioneert niet wanneer de ECO-functie is geactiveerd (Blz.10).

Automatisch inschakelen van de stroom (Bewegingssensor)

Het toestel wordt automatisch ingeschakeld wanneer uw hand of een voorwerp in de buurt van de bewegingssensor (Blz.7) komt.

• De weergave van de iPod start of er wordt op een FM-uitzending afgestemd indien u een van deze bronnen als laatst had gekozen.
• De bewegingssensor werkt ook wanneer de ECO-functie is geactiveerd.

Knop	Bediening
Op het toestel
	Druk om Bewegingssensor te activeren. “ * M.S ON” verschijnt op het display• “ * ” wordt op het display getoond wanneer u de klok als display-informatie heeft gekozen of het toestel standby is geschakeld (zie bladzijde 10).

- Druk op MOTION SENSOR om te annuleren. “M.S OFF” verschijnt op het display.

OPMERKING:

• De bewegingssensor werkt niet wanneer de stekker niet in een stopcontact is gestoken.
• Schakel de bewegingssensor in de volgende gevallen uit zodat het toestel niet per ongeluk automatisch wordt ingeschakeld:

–wanneer u het toestel voor langere tijd niet gaat gebruiken

– wanneer u de timer gebruikt

Basisbedieningen

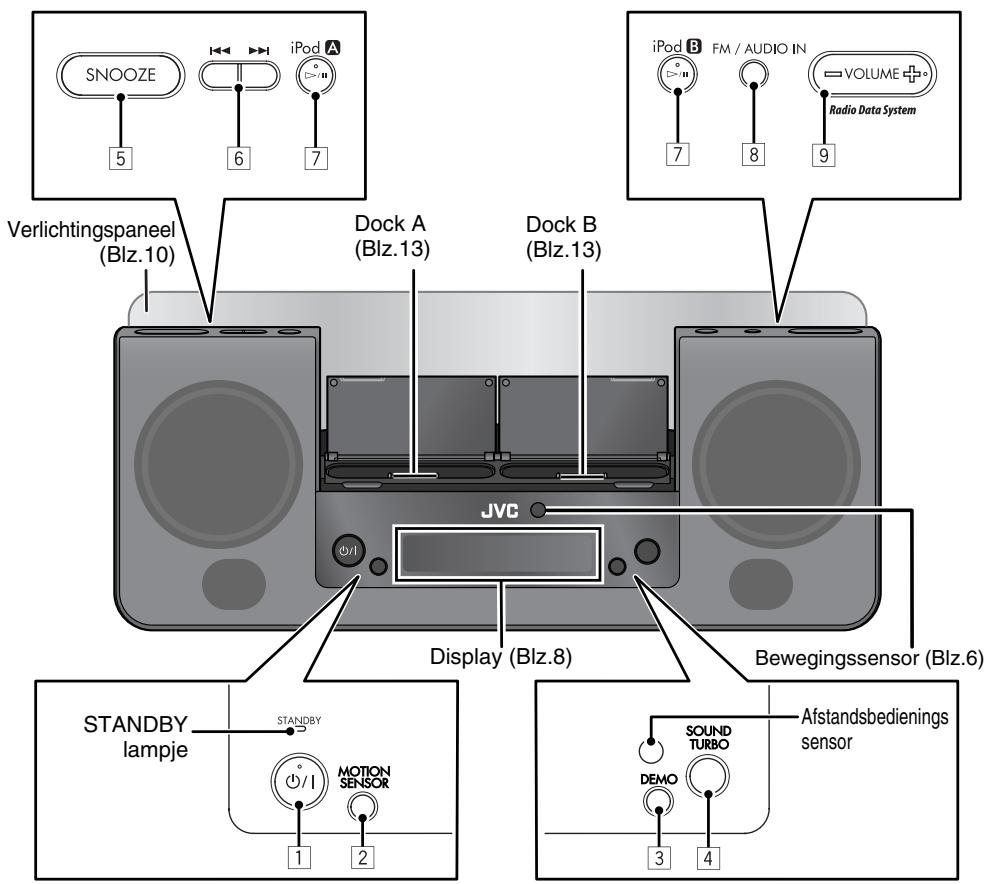

Hoofdtoestel

SNOOZE 5 6 iPod A 7 Verlichtingspaneel (Blz.10) Dock A (Blz.13) Dock B (Blz.13) JVC Display (Blz.8) Bewegingssensor (Blz.6) STANDBY lampje STANDBY MOTION SENSOR 1 2 3 4 SOUND TURBO DEMO Afstandsbedienings sensor

Het hoofdtoestel bedienen

Knoppen		Bediening
1		In- of uitschakelen (standby) van het toestel.
2		Inschakelen of uitschkelen van bewegingssensor (Blz.6).
3	DEMO	Inschakelen of uitschkelen van de displaydemonstratie (Blz.6).
4	SOUND TURBO	Versterken van het geluid (Blz.11).
5		Stoppen van de wekker en weer 5 minuten later starten (Blz.26).
6		• iPod (Blz.14):Druk: Achterwaarts verspringen/voorwaarts verspringen.Houd ingedrukt: Achterwaarts/voorwaarts zoeken.• FM (Blz.17): Stemt op een zender af.
7	iPodA iPod B[DSYH]	• De bron verandert naar iPod A/iPod B (Blz.14).• Starten en pauzeren van de weergave van een iPod (Blz.14).
8	FM /AUDIO IN	De bron verandert naar FM (Blz.17) of AUDIO IN (Blz.23). [IMAGE]
9		Stelt het volumeniveau in (VOL MIN/VOL 0 t/m VOL MAX/VOL 30).

Display-informatie

ST MONO TUNED FM

iPod

A | B

SHUFFLE

S.TURBO

MHz

Symbolen	Beschrijving
	Licht op wanneer een iPod met dock A is verbonden.
###	Licht op wanneer een iPod met dock B is verbonden.
SHUFFLE	Licht op wanneer Shuffle Play voor zowel iPod A als iPod B is geactiveerd (Blz.15).
S.TURBO	Licht op wanneer Sound Turbo is geactiveerd (Blz.11).
MHz	Licht op wanneer FM-frequentie wordt getoond.
ST	Licht op wanneer stereo FM-uitzending wordt ontvangen.
MONO	Licht op wanneer de FM mono-ontvangstfunctie is geactiveerd.
TUNED	Licht op wanneer op een FM-zender met voldoende signaalsterkte is afgestemd.
FM	Licht op wanneer FM als bron is gekozen.
1/2/3	• Licht op wanneer de timer is ingesteld (Blz.25).• Tijdens de werking van de timer, knippert de 1/2/3 icoon.
SLEEP	Licht op wanneer de inslaaptimer wordt geactiveerd (Blz.11).

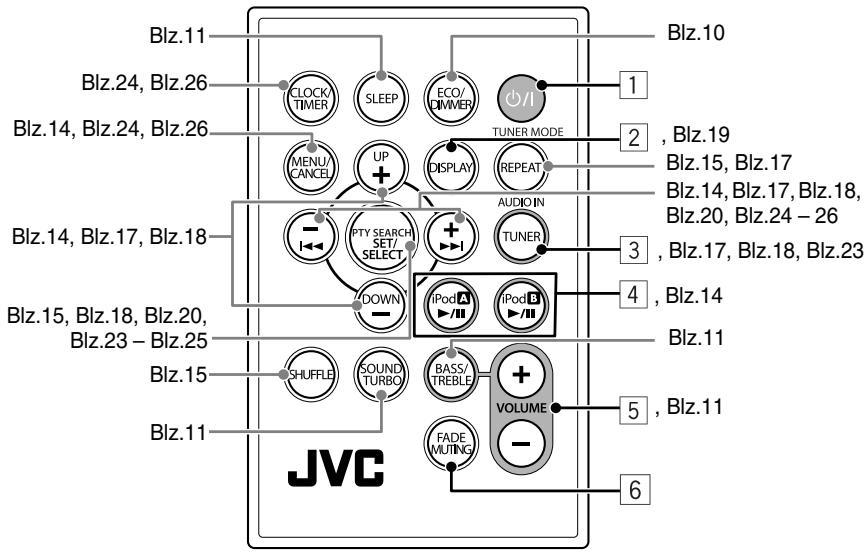

Afstandsbediening

Bediening via de afstandsbediening

■ Basisbedieningen

Knoppen		Belangrijkste bediening
1	[DTSW]	In- of uitschakelen (standby) van het toestel.
2		Veranderen van de display-informatie.Voor iPod A/iPod B/AUDIO IN:• Voor FM:Wanneer het toestel wordt uitgeschakeld:Klok ←→ Dag van de week
3	AUDIO INTUNER	De bron verandert naar FM (Blz.17) of AUDIO IN (Blz.23).
4		• De bron verandert naar iPodA/iPodB(Blz.14).• Starten en pauzeren van de weergave van een iPod (Blz.14).
5		Stelt het volumeniveau in (VOL MIN/VOL 0 t/m VOL MAX/VOL 30).
6		Verlaagt het volume in een keer.Om het volume te herstellen, opnieuw indrukken of volumeniveau aanpassen.

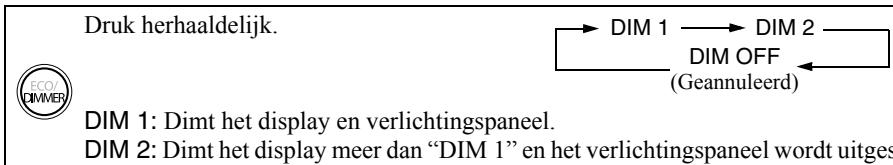

Dimmen van het display en het verlichtingspaneel—DIMMER

U kunt de helderheid van het display en het verlichtingspaneel veranderen.

Druk herhaaldelijk. DIM 1: Dimt het display en verlichtingspaneel. DIM 2: Dimt het display meer dan "DIM 1" en het verlichtingspaneel wordt uitges DIM OFF (Geannuleerd)

- De dimmer wordt geannuleerd wanneer u het toestel uitschakelt.

■ Activeren van de ECO-functie

Met de ECO-functie geactiveerd, wordt het display ter energiebesparing uitgeschakeld wanneer het systeem standby is geschakeld.

Druk terwijl het toestel standby is geschakeld. “ECO ON” verschijnt even op het display.

- De klok wordt niet op het display getoond wanneer het toestel standby is geschakeld.

• Voor het annuleren van de functie, drukt u nogmaals op ECO/DIMMER. “ECO OFF” wordt even getoond en vervolgens verschijnt de klok op het display.
• De batterij van de iPod wordt niet opgeladen wanneer de ECO-functie is geactiveerd.

■ Uitschakelen van het toestel na een bepaalde tijd—Inslaaptimer

Druk herhaaldelijk om de tijd (in minuten) als volgt in te voeren:

- Druk eenmaal op SLEEP om de resterende tijd voor de uitschakeltijd te controleren. U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

■ Versterken van het geluid—Sound Turbo

U kunt het geluid extra krachtig reproduceren.

Druk om Sound Turbo te activeren.→ “S-TURBO” verschijnt even en S.TURBO licht op het display op.

- Voor het annuleren, drukt u nogmaals SOUND TURBO. “OFF” verschijnt op het display.

■ Instellen van de toon

U kunt de lage en hoge tonen instellen.

1	Kies het gewenste, in te stellen onderdeel.
2	Stel het niveau van de lage of hoge tonen in (-5 t/m +5).

Afspelen van een iPod toestellen

U kunt 2 iPod apparaten met het toestel verbinden voor weergave van geluid en video van deze apparaten.

Compatibele iPod modellen:

iPod model	Audio	Video
iPod nano 1GB/2GB/4GB	√	—
iPod nano (2de generatie) 2GB/4GB/8GB	√	—
iPod nano (3de generatie) 4GB/8GB	√	√
iPod nano (4de generatie) 8GB/16GB	√	√
iPod mini 4GB	√	—
iPod mini (2de generatie) 4GB/6GB	√	—
iPod (4de generatie) 20GB/40GB	√	—
iPod photo (4de generatie) 20GB/30GB/40GB/60GB	√	^*1
iPod video (5de generatie) 30GB/60GB/80GB	√	√
iPod classic 80GB/120GB/160GB	√	√
iPod touch 8GB/16GB/32GB	√	^*2
iPod touch (2de generatie) 8GB/16GB/32GB	√	√
iPhone 4GB/8GB/16GB	√	√
iPhone (3G) 4GB/8GB/16GB	√	√

*1 Alleen voor stilbeeld.
*2 Update uw iPod software naar de laatste versie voor weergave van een video/beeld van uw iPod touch op een TV. (Hier zijn mogelijk kosten aan verbonden.)

Indien weergave van iPod niet juist is, moet u iPod software naar de nieuwste versie updaten.

• Ga voor details aangaande een update van iPod naar de Apple website http://www.apple.com.

• JVC kan niet garanderen dat een na april 2009 gefabriceerde iPod met dit toestel kan worden gebruikt.

• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.

• iPhone is een handelsmerk van Apple Inc.
• “Made for iPod” betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPod en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• “Works with iPhone” betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPhone en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• Apple is niet verantwoordelijk voor de werking van dit toestel en het voldoen aan de veiligheidsstandaarden en reglementen.

Verbinden van een iPod

Verbind de iPod met dock A of B van het toestel.

U kunt tegelijkertijd 2 iPod toestellen aansluiten.

- Controleer dat het toestel standby is geschakeld alvorens een iPod te verbinden.

1.

Dockadapter (bijgeleverd bij de iPod of los verkrijgbaar)

Ontkoppelen van de dockadapter van de dock:

Trek de dock-adapter met uw nagel of een puntig voorwerp in de uitsparing omhoog.

- Wees voorzichtig zodat uw vingers en de aansluiting van het dock niet worden beschadigd.

• Wees voorzichtig en beschadig de aansluiting op het dock niet bij het verbinden/ontkoppelen van de iPod.
• Sluit de afdekking van het dock wanneer u geen iPod met het toestel verbindt.

Meer over het opladen van de batterij van de iPod

De batterij van de iPod wordt altijd via het toestel opgeladen, uitgezonderd wanneer de ECO-functie (zie bladzijde 10) van het toestel is geactiveerd.

- Indien er 2 iPod toestellen zijn aangesloten, worden beide batterijen tegelijkertijd opgeladen.

- Zie de handleiding van de iPod voor details aangaande het opladen van de batterij.

- Indien er 2 iPod toestellen zijn aangesloten, worden beide batterijen tegelijkertijd opgeladen. - Zie de handleiding van de iPod voor details aangaande het opladen van de batterij.

Montage

Zie voor details tevens de handleiding van de iPod.

OPMERKINGEN:

• Zorg dat u de juiste video-instelling met de iPod heeft gekozen alvorens een video/beeld van de iPod op de TV weer te geven. Zie de handleiding van de iPod voor details aangaande de juiste instelling.
  • Voor iPhone en iPod touch

Bedien de iPhone of iPod touch zelf in de volgende gevallen:

—voor gebruik van de home-toets
-bij het kiezen van programma-pictogrammen op het Home scherm
—voor het verslepen van de schuiver

Knoppen		Bediening	Bediening van de iPod
Op het toestel	Met de afstandsbediening
		Druk:–Kiezen van iPodA/iPodBals bron en starten van de weergave.–Starten/pauzeren van de weergave.Houd*1 ingedrukt: Zet de iPod in de slaapfunctie.	▶II, ▶ of II
		Druk: Voorwaarts verspringenHoud ingedrukt: Voorwaarts zoeken	▶▶I
		Druk: Achterwaarts verspringen/Terug naar het begin van het huidige fragment.Houd ingedrukt: Achterwaarts zoeken	I◀◀
—	MENU CANCEL	Terugkeren naar het voorgaande menu/scherm.	MENU*2
—	UP + DOWN —	Kiezen van een onderdeel van het menu/scherm.–Druk: Kiezen van een onderdeel.–Houd ingedrukt: Rollen door een lijst. Druk op een van de toetsen om het rollen te stoppen.Voor iPhone en iPod touch: De toetsen werken na het starten van “Music” of “Videos” door op het overeenkomende programma-pictogram op het “Home” scherm van de iPhone of iPod touch te tikken.Voor andere iPod toestellen dan hierboven vermeld: De toetsen werken hetzelfde als het tegen-de-klok-in/met-de-klok-mee klikwiel van de iPod.	Klikwiel*2

Knoppen		Bediening	Bediening van de iPod
Op het toestel	Met de afstandsbediening
		Druk:–Kiezen van iPod A/iPod B als bron en starten van de weergave.–Starten/pauzeren van de weergave.Houd*1 ingedrukt: Zet de iPod in de slaapfunctie.	▶ II, ▶ of II
		Druk: Voorwaarts verspringenHoud ingedrukt: Voorwaarts zoeken	▶▶
		Druk: Achterwaarts verspringen/Terug naar het begin van het huidige fragment.Houd ingedrukt: Achterwaarts zoeken	▶◀
—	MENU/CANCEL	Terugkeren naar het voorgaande menu/scherm.	MENU*2
—	UP+DOWN	Kiezen van een onderdeel van het menu/scherm.–Druk: Kiezen van een onderdeel.–Houd ingedrukt: Rollen door een lijst. Druk op een van de toetsen om het rollen te stoppen.Voor iPhone en iPod touch: De toetsen werken na het starten van “Music” of “Videos” door op het overeenkomende programma-pictogram op het “Home” scherm van de iPhone of iPod touch te tikken.Voor andere iPod toestellen dan hierboven vermeld: De toetsen werken hetzelfde als het tegen-de-klok-in/met-de-klok-mee klikwiel van de iPod.	Klikwiel*2

*1 Niet beschikbaar voor iPhone en iPod touch.
*2 Niet aanwezig op iPhone en iPod touch.

*1 Niet beschikbaar voor iPhone en iPod touch.
*2 Niet aanwezig op iPhone en iPod touch.
*1 Niet beschikbaar voor iPhone en iPod touch.
*2 Niet aanwezig op iPhone en iPod touch.

Knoppen		Bediening	Bediening van de iPod
Op het toestel	Met de afstandsbediening
—		Bevestigen van een onderdeel van het menu/scherm.	Middentoetsen*
—		Druk: Activeren van willekeurige weergave voor de als bron gekozen iPodAof iPodB.Kies de gewenste shuffle-functie.⇨ “SHUFFLE” verschijnt even.Het shuffle-pictogram licht op het display van de iPod op.Druk om te annuleren nogmaals totdat het shuffle-pictogram verdwijnt.Houd ingedrukt: Activeren van willekeurige weergave voor zowel iPodAals iPodBindien aangesloten.Kies de gewenste shuffle-functie.⇨ “SHUFFLE” verschijnt even en SHUFFLE licht op het display op.Het shuffle-pictogram licht op het display van beide iPod toestellen op.Druk om te annuleren nogmaals totdat het shuffle-pictogram verdwijnt.	—
—		Activeren van herhaalde weergave voor de als bron gekozen iPod.Kies de gewenste herhaalfunctie.⇨ “REPEAT” verschijnt even op het display.Het herhaal-pictogram licht op het display/scherm van de iPod op.Druk om te annuleren nogmaals totdat het herhaal-pictogram verdwijnt.	—

* Niet aanwezig op iPhone en iPod touch.

OPMERKINGEN:

• JVC is niet aansprakelijk voor verlies van data of beschadiging van de iPod ten gevolge van het gebruik van dit systeem.
• Raak de aansluitingen op het dock en van de iPod niet aan en tik er tevens niet op. U zou de aansluitingen anders namelijk kunnen beschadigen.
• Controleer bij het aansluiten van de iPod met het dock dat het dock geheel in de iPod is gestoken.
• Altijd het volume op de laagste stand instellen wanneer de iPod wordt aangesloten of losgekoppeld.
• Draag het toestel niet met de iPod nog aangesloten. Het zou anders kunnen vallen of de aansluitingen kunnen worden beschadigd.
• Het geluid wordt mogelijk vervormd bij weergave van audiobronnen met een hoog opnameniveau. Schakel de equalizer van de iPod uit indien het geluid wordt vervormd. Zie de handleiding van de iPod voor details aangaade de bediening van de iPod.
• Schakel het toestel uit alvorens de iPod te ontkoppelen.
• Verwijder de iPod van het dock indien niet in gebruik.
• Bedien de iPod direct indien u de aangesloten iPod niet met het toestel of de afstandsbediening kunt bedienen.
• Wacht na het aansluiten van een iPod even totdat het toestel gereed voor bediening is (ongeveer 3 seconden).

Luisteren naar FM-uitzendingen

Basisbedieningen

Knoppen		Bediening
Op het toestel	Met de afstandsbediening
		Kiezen van FM als bron.De ST (stereo) indicator licht op het display op (indien de ontvangst goed is) wanneer een FM-programma stereo wordt uitgezonden.
		Druk: Veranderen van de frequentie.Houd even ingedrukt en laat los: Het toestel zoekt zenders en stopt wanneer een zender met voldoende signaalsterkte is gevonden.Druk nogmaals om het zoeken te stoppen.
—		Stemt op een voorkeurzender af: Druk herhaaldelijk om een voorkeurzendernummer te kiezen. (Voor het vastleggen van zenders, zie bladzijde 18.)
—		Veranderen van de FM-ontvangstfunctie: Druk op de toets om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is of veel ruis heeft. MONO (mono) verschijnt op de display. De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.Voor het weer herstellen van het stereo-effect, druk nogmaals.

Met dit toestel kunt u de AM-golfband niet ontvangen.

Vastleggen van zenders

U kunt 30 FM-zenders als voorkeurzenders vastleggen.

1		Kies FM als bron.
2		Stem af op de zender die u als voorkeurzender wilt instellen.U kunt tevens, indien gekozen, de mono-ontvangstfunctie vastleggen voor vast te leggen FM-zenders.
3		Activeer de functie voor voorkeurnummers.”“SET” knippert een paar seconden op het display.Voltooi de volgende handelingen terwijl de aanduiding knippert.
4		Kies een voorkeurnummer voor de vast te leggen zender.
5		Leg de zender vast.”“STORED” verschijnt even op het display.

OPMERKINGEN:

• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken.
• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer voorkeurzender gewist.

Ontvangst van FM-zenders met Radio Data Systeem

Met het Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden. Met dit toestel kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service):

Toont de algemeen bekende zendernamen.

Toont het soort programma dat wordt uitgezonden.

Toont tekstmededelingen die door de zender worden uitgezonden.

OPMERKING:

Ga naar http://www.rds.org.uk indien u meer over Radio Data Systeem wilt weten.

Veranderen van informatie van het Radio Data Systeem

Door iedere druk op de toets verandert het display als volgt:

OPMERKING:

“NO PS”, “NO PTY” of “NO RT” verschijnt op het display indien er geen signalen voor het Radio Data Systeem worden uitgezonden.

Programma's zoeken op PTY-codes (PTY-zoekopdracht)

U kunt een bepaald soort programma van de voorkeurzenders (zie “Vastleggen van zenders” op bladzijde 18) gemakkelijk opzoeken door de PTY-code te specificeren.

1		Druk tweemaal. “SELECT” knippert op het display. ➔ De functie voor het instellen van de PTY-code van het toestel wordt geactiveerd.
2		Kies een PTY-code. • Voor een beschrijving van de PTY-codes, zie bladzijde 21.
3		Het toestel zoekt in de voorkeurzenders naar het gekozen programmatype en stemt op een passende zender af.

Om het zoeken voort te zetten voor het opzoeken van een ander programma dat met het gekozen programmatype overeenkomt, drukt u op PTY SEARCH terwijl de aanduidingen op het display knipperen.

OPMERKINGEN:

• Druk op PTY SEARCH, om het zoeken te stoppen.
• “NOTFOUND” verschijnt op het display indien er geen geschikt programma werd gevonden.

PTY-codes
NONE	Geen programmatype,ongedefinieerd programma ofmoeilijk in andere categorieënplaatsbaar.	WEATHER	Weerberichten.
NEWS	Nieuws.	FINANCE	Overzichten van de Beurs, handel,commercie, etc.
AFFAIRS	Programma’s die dieper op hetnieuws ingaan—actualiteiten ofanalyse.	CHILDREN	Programma’s voor een jong publiek.
INFO	Programma’s die advies over diverseonderwerpen leveren.	SOCIAL	Programma’s over sociologie,geschiedenis, geografie, psychologieen de gemeenschap.
SPORT	Programma’s die over sport gaan.	RELIGION	Religieuze programma’s.
EDUCATE	Educatieve programma’s.	PHONE IN	Programma’s waarin luisteraars via detelefoon of een publiek forum hunmening kunnen geven.
DRAMA	Radiohoorspelen en series.	TRAVEL	Reisinformatie.
CULTURE	Programma’s over diverse aspectenvan nationale of regionale cultuur,met inbegrip van taal, theater, etc.	LEISURE	Programma’s over recreatieveactiviteiten.
SCIENCE	Programma’s overnatuurwetenschappen en technologie.	JAZZ	Jazzmuziek.
VARIED	Voornamelijk praat-programma’s,bijvoorbeeld quizzen,paneelspelletjes en interviews vanpersonen.	COUNTRY	Liedjes die oorspronkelijk van deAmerikaanse Zuidelijke Staten komenof op de traditie daarvan gebaseerd.
POP M	Commerciële hedendaagse populairemuziek.	NATION M	Huidige populaire muziek uit het landof de regio in de moedertaal.
ROCK M	Rockmuziek.	OLDIES	Muziek uit de “golden age” oftewel“gouwe ouwe”.
EASY M	Huidige moderne “easy-listening”muziek.	FOLK M	Muziek voortkomend uit de wortels vande muzikale cultuur van een bepaald land.
LIGHT M	Instrumentale muziek, vokalemuziek of koorzang.	DOCUMENT	Programma’s aangaande feitelijke zaken,gepresenteerd met een kritische blik.
CLASSICS	Uitvoeringen van bekende orkesten,symfonieën, kamermuziek, etc.	TEST	Uitzendingen voor het testen vannooduitzendingen en waarschuwingen.
OTHER M	Muziek die onder geen van de anderecategorieën valt.	ALARM	Mededelingen in geval van rampen ennoodgevallen.

• De classificatie van de PTY-codes voor bepaalde FM-zenders is mogelijk anders dan hierboven beschreven.
• De PTY-codes verschijnen in de hierboven getoonde volgorde op het display.

Weergave van andere apparatuur

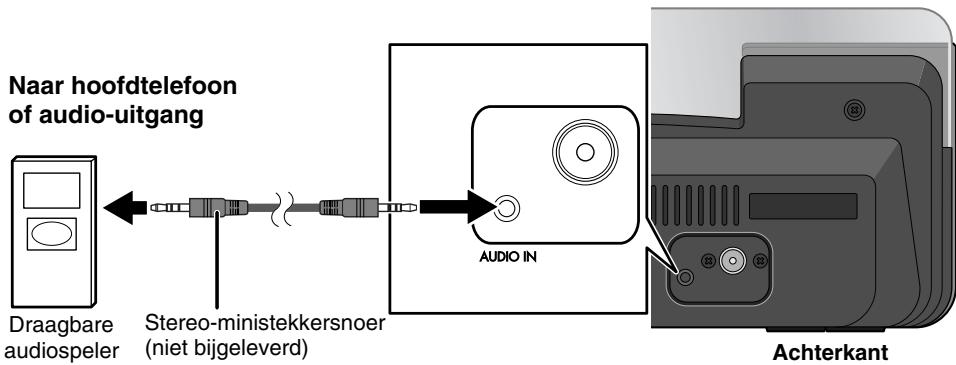

Overige apparatuur aansluiten

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) kunt u andere apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler, etc.

- Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzing.

OPMERKING:

Controleer dat het toestel standby is geschakeld alvorens andere apparatuur te verbinden of te ontkoppelen.

Montage

Weergave van andere apparatuur

1	AUDIO IN TUNER	Kies AUDIO IN als bron.	FM AUDIO IN
2	Start de weergave van de apparatuur.

Instellen van het geluidsingangsniveau van de andere apparatuur

U kunt het geluidsingangsniveau van de aangesloten apparatuur aanpassen, als het inkomend signaal te zwak of sterk is.

1	Kies AUDIO IN als bron.
2	Houd ingedrukt om het geluidsingangsniveau in te stellen.LEVEL 1: Normaal ingangsniveau.LEVEL 2: Verhoogt het ingangsniveau.LEVEL 3: Verhoogt het ingangsniveau meer dan “LEVEL 2”.

Instellen van de klok

Stel de ingebouwde klok in voor gebruik van de timer.

- U kunt de klok instellen wanneer het toestel standby of ingeschakeld is.

1	CLOCK TIMER	Activeer de functie voor het instellen van de klok. →“ADJCLOCK” verschijnt en vervolgens begint de uuraanduiding voor de tijd op het display te knipperen. • Indien u de klok al eerder had ingesteld, moet u 2 keer op de toets drukken om de klokinstelfunctie te activeren. →TIMER 1/TIMER 2/TIMER 3* → Klokinstelling Geannuleerd ← * Zie “Gebruik van de timer”.
2	I←I→I↓	① Stel het uur in terwijl de uuraanduiding voor de tijd op het display knippert. ② Stel de minuten in terwijl de minuutaanduiding voor de tijd op het display knippert. ③ Kies de dag van de week. SUN DAY (Zondag) → MON DAY (Maandag) → TUE DAY (Dinsdag) → WED DAY (Woensdag) →THU DAY (Donderdag) → FRI DAY (Vrijdag) → SAT DAY (Zaterdag) → Terug naar het begin →“CLOCK OK” verschijnt en de ingebouwde klok start.

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de klok te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.
• De klok wordt naar “0:00” teruggesteld wanneer de stroom wordt onderbroken. U moet de klok opnieuw instellen.

Gebruik van de timer

U kunt de timer bijvoorbeeld als wekker met muziek gebruiken.

• Schakel de bewegingssensor uit wanneer u de timer gebruikt (Blz.6).
• Voor gebruik van een iPod of andere apparatuur voor weergave, moet u deze voor het starten met het toestel verbinden. (Blz.13, Blz.22)
• U kunt de timer instellen wanneer het toestel standby of ingeschakeld is.
• Het toestel wordt automatisch 2 uur na het timer-gestuurd starten uitgeschakeld.

1

Activeer de functie voor het instellen van de timer.

→ “TIMER 1”, “TIMER 2” of “TIMER 3” verschijnt op het display.

2	Kies de in te stellen timer.→TIMER 1→TIMER 2—TIMER 3←
3	Kies de gewenste timer.WEEKLY←→ONCEWEEKLY: Zie stap4hieronder.ONCE: De timer werkt eenmalig op de gekozen dag van de week.
4	Kies de gewenste dag van de week.Indien “WEEKLY” in stap3is gekozen:SUN DAY → MON DAY → TUE DAY → WED DAY →THU DAY → FRI DAY → SAT DAY → MON-FRI →MON-SAT → EVERYDAY → Terug naar het beginSUN DAY t/m SAT DAY: De timer werkt iedere week op de gekozen dag.MON-FRI: De timer werkt ieder week vanaf maandag t/m vrijdag.MON-SAT: De timer werkt ieder week vanaf maandag t/m zaterdag.EVERYDAY: De timer werkt iedere dag.Indien “ONCE” in stap3is gekozen:SUN DAY → MON DAY → TUE DAY → WED DAY →THU DAY → FRI DAY → SAT DAY → Terug naar het begin
5	1 Stel het uur en dan de minuut voor de starttijd in.2 Kies de weergavebron—“iPod A”, “iPod B”, “FM” of “AUDIO IN”.Kies indien “FM” is gekozen het voorkeurnummer van de gewenste zender.Wanneer u “FM — —” kiest, wordt op de laatst beluisterde voorkeurzender afgestemd. (Zie “Luisteren naar FM-uitzendingen” op bladzijde 17.)3 Kies het volumeniveau.→“SET OK” verschijnt gevolgd door informatie voor het instellen en vervolgens verschijnt het ⚫ pictogram en licht het timernummer (1/2/3) op het display op.
6 ⏻/1	Schakel het toestel uit (standby).

• Druk zo vaak als nodig op CLOCK/TIMER om het instellen van de timer te annuleren.
• Druk op MENU/CANCEL om tijdens het instellen een fout te corrigeren. U gaat dan naar de voorgaande stap terug.

Annuleren van de timer

1		Kies de te annuleren timer.→TIMER 1→TIMER 2→TIMER 3←
[79WW0]		“CANCEL” knippert op het display.→Het ⏻ pictogram en het timernummer (1/2/3) dooft.

OPMERKING:

De gemaakte instellingen worden bij het annuleren van de timer vastgelegd.

Geluid van de timer tijdelijk uitschakelen—Snooze (repeteerwekker)

Met “Snooze” wordt het geluid van de timer gestopt en na 5 minuten weer gestart (repeteerwekker).

1		Stel de timer aan de hand van stappen 1 t/m 6 op bladzijden 24 en 25 in.
T###	###	Druk op SNOOZE wanneer het geluid van de timer start. Het geluid van de timer stopt en het toestel blijft 5 minuten uitgeschakeld. De timer blijft echter geactiveerd.“SNOOZE” knippert op het display terwijl het toestel is uitgeschakeld.Na 5 minuten wordt het toestel weer ingeschakeld en start het geluid van de timer automatisch.Druk op SNOOZE om het geluid van de timer weer te stoppen.“Snooze” wordt geannuleerd nadat u 10 keer op SNOOZE heeft gedrukt om het geluid van de timer te stoppen.

- Wanneer het geluid van de timer start:

• “Snooze” werkt niet indien u niet binnen 3 minuten na het starten van het geluid van de timer op SNOOZE drukt.
• “Snooze” werkt niet wanneer u het toestel uitschakelt door een druk op ⏻/I.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met dit toestel heeft.

Algemeen

Het systeem gaat niet aan.

De stekker is niet goed in het stopcontact gestoken. Steek de stekker goed in (Blz.5).

Stroom wordt na het uitschakelen ongewenst weer ingeschakeld.

De bewegingssensor is geactiveerd (Blz.6).

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

→ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

De ingebouwde microprocessor functioneertmogelijk onjuist door externe elektrische storing. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Geen weergave van een video/beeld van de iPod op de TV.

→ Verbind een composiet-videosnoer goed met de TV (Blz.5).
→ Verander de video-ingangsfunctie van de TV. Zie voor details de handleiding van uw TV.
→ Update uw iPod naar de laatste versie (blz. 12).

Toestel kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het toestel.
Richt naar de afstandsbedieningssensor op het voorpaneel.
→ Signalen kunnen de afstandsbedieningssensor niet bereiken. Houd dichter bij het toestel.
→ De batterijen zijn leeg.
→ Verwijder het isoleerstrookje (Blz.3).

Toestel wordt ineens uitgeschakeld.

⇒ Het toestel wordt automatisch 2 uur na het timer-gestuurd starten uitgeschakeld (Blz.24).

Bediening voor iPod

Geen weergave van de iPod terwijl iPod A/iPod B wel op het display oplicht.

→ De batterij is leeg. Laat langer dan 10 minuten aangesloten.

De batterij van de iPod kan niet via dit toestel worden opgeladen.

De ECO-functie is geactiveerd. Annuleer de functie (Blz.10, Blz.13).

Bediening voor de radio

Uitzendingen zijn door ruis slecht te horen.

De FM-antenne is ontkoppeld of verkeerd verbonden (Blz.4).
⇒ De FM-antenne is niet goed uitgestrekt en geplaatst (Blz.4).

Gebruik van de timer

Timer werkt niet.

⇒ De timer start uitsluitend wanneer het toestel is uitgeschakeld (standby).
De stroom werd mogelijk onderbroken. Stel eerst de klok en vervolgens de timer opnieuw in (Blz.24, Blz.25).

Het geluid van de timer start weer.

“Snooze” (repeteerwekker) werkt niet.

→ “Snooze” werkt niet indien u niet binnen 3 minuten na het starten van het geluid van de timer op SNOOZE drukt (Blz.26).

Technische gegevens

Accessoires

Zie bladzijde 3.

Versterker

Uitgangsvermogen

10 W (5W+5W) bij 8 Ω (10%THV)

Aansluitingen

AUDIO IN

Ingangsgevoeligheid/Impedantie (1 kHz):

LEVEL 1: 500 mV/47 kΩ

LEVEL 2: 315 mV/47 kΩ

LEVEL 3: 125 mV/47 kΩ

Dock A en B voor iPod/iPhone

Compatibele iPod/iPhone modellen:

Zie bladzijde 12.

Uitgangsvermogen (iedere iPod dock):

5 V gelijkstroom === 500 mA

VIDEO OUT (Voor iPod/iPhone)

Composiet

Tuner

FM-afstembereik:

87,50 MHz - 108,00 MHz

Hoofdtoestel

Afmetingen (B/H/D):

326mm× 135mm× 130mm

Gewicht:

Bij benadering 1,6 kg

Luidsprekerspecificaties

Type:

Basreflextype met volledig bereik

Luidsprekers:

7 cm hoornvormig × 2

Impedantie:

8 Ω

Voeding

Stroombron:

10,7 V gelijkstroom === 3 A (EXTERNAL DC IN)

10,7 V gelijkstroom = 3 A

Stroomverbruik:

18 W (stroom ingeschakeld)

1,5 W of minder (in standbyfunctie)

0,8 W of minder (in ECO-functie)

10 W (tijdens standby met twee iPod toestellen aangesloten.)

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Indice
