BEDIENUNGSANLEITUNG NX-PN10 JVC

Die ⏻/I Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden. Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab).

Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

- Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.

- Wenn das Gerät eingeschaltet wird, erlischt die STANDBY Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer o.Ä. ausgesetzt werden.

ATTENTION

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

ACHTUNG: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollte das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite:

Hindernisfrei und gut zugänglich.

1. Seitenwände/Oberseite/Rückwand:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

1. Unterseite:

Die Stellfläche muß absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Europäische Union]

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Produkte entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

Vorsichtsmaßregeln....2

Erste Schritte....3

Verbindungen 4

Aufheben der Display-Demonstration (Demo)......6

Automatisches Einschalten (Bewegungssensor) 6

Grundlegende Bedienungsverfahren ..... 7

Hauptgerät 7

Fernbedienung....9

Wiedergabe vom iPod-Gerät ...... 12

Anschließen des iPod .... 13

Funktionalität 14

Hören von UKW-Sendungen 17

Grundlegende Bedienungsverfahren 17

Empfang von UKW-Sendern mit Radio Data System......19

Wiedergabe von anderen Geräten......22

Anschließen anderes Geräts 22

Funktionalität 23

Einstellen von Uhr und Timer ...... 24

Einstellen der Uhr 24

Verwendung des Timers 24

Störungssuche......27

Technische Daten 28

Einleitung

Herzlichen Glückwunsch zum Kauf eines JVC-Produkts.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte alle Anweisungen sorgfältig durch, um sicherzustellen, dass Sie alle Einzelheiten verstanden haben und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist—zwischen 5°C und 35°C.
• Stellen Sie das Gerät an einem Ort mit ausreichender Lüftung auf, um Hitzestau in dem Gerät zu vermeiden.

Stellen Sie das Gerät NICHT an einem Ort in der Nähe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Sorgen Sie für einen ausreichenden Abstand zwischen dem Gerät und Ihrem Fernsehgerät.
• Halten Sie das Gerät vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

- Beim Abtrennen des Geräts von der Wandsteckdose ziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICHT mit nassen Händen.

Interne Hitze

Zur Sicherheit müssen Sie folgende Gegenstände beachten:

• Stellen Sie sicher, dass für gute Lüftung um das Gerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Geräts verursacht werden.
• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

- Falls Metallgegenstände oder Flüssigkeiten ins Gerät geraten, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen das Gerät NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

- Wenn Sie dieses Gerät über längere Zeit nicht verwenden, ziehen Sie den Netzstecker von der Wandsteckdose ab. Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden sich an Ihren Fachhändler.

Erste Schritte

• In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklärt; Sie können jeweils die Tasten und Regler am Gerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen tragen.
• In dieser Anleitung wird der Ausdruck „iPod“ sowohl für iPod als auch iPhone-Geräte verwendet. Wenn spezifisch ein iPhone-Gerät beschrieben wird, wird der Ausdruck „iPhone“ verwendet.

Mitgeliefertes Zubehör

Nach dem Auspacken prüfen Sie, ob die folgenden Artikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jedes mitgelieferten Stücks an.

• Fernbedienung (1)
• Lithiumknopfbatterie CR2025 (1) (Die Batterie ist werkseitig eingesetzt.)
• UKW-Antenne (1)
• Netzkabel (1)
  • Netzstecker (AA-R1001) (1)

Falls etwas fehlt, wenden Sie sich bitte sofort an Ihren Händler.

VORSICHT:

Zur Vermeidung von Bränden und Schäden sollten Sie das Folgende beachten.

• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verwenden Sie den mitgelieferten Netzstecker nicht für andere Geräte.

Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isoliationsfolie heraus.

Vorderseite

JVC Isolationsfolie

Ersetzen der Batterie in der Fernbedienung Legen Sie Batterien in die Fernbedienung unter Beachtung der richtigen Polung (+ und −) ein.

- Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen die Batterie ausgewechselt werden.

Rückseite

• Legen Sie die Batterie an einem Ort ab, wo sie außer Reichweiter kleiner Kinder ist. Falls ein Kind vesehentlich die Batterie verschluckt, sofort einen Arzt rufen.
• Die Batterie nicht aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Beim Entsorgen oder Aufbewahren der Batterie diese mit Klebeband umwickeln; andernfalls kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Entsorgen Sie Batterie sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

VORSICHT:

Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch den selben oder entsprechenden Typ ersetzen.

Verbindungen

Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen getätigt sind.

Anschließen der Antenne

UKW-Antenne (mitgeliefert):

Strecken Sie sie aus, um den besten Empfang zu erzielen.

Für besseren UKW-Empfang

Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne mit einem 75 Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.

UKW-Außenantenne (nicht mitgeliefert)

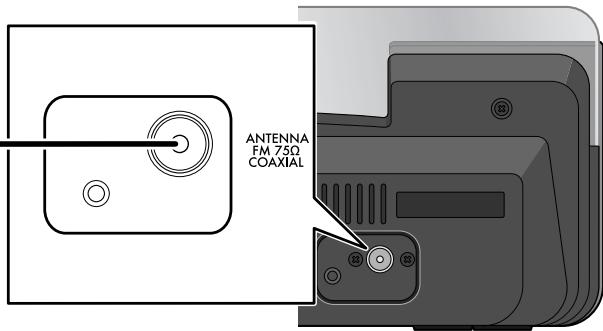

FM 75Ω COAXIAL- Klemme (an der Rückseite)

- Stellen Sie sicher, dass die UKW-Antenne nicht andere Klemmen, Verbindungskabel oder Netzkabel berührt. Halten Sie außerdem die Antenne von Metallteilen des Geräts, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

Dieses Gerät ist nicht zum Empfang von MW-Wellenbereichen geeignet.

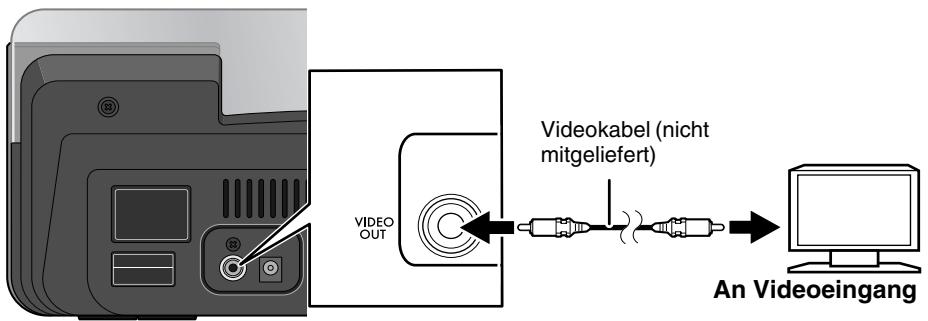

Anschließen des Videokabels zum Betrachten eines Videos/Bildes von einem iPod

Beim Betrachten von Video/Bildern von iPod auf Ihrem Fernsehgerät verwenden Sie ein Composite-Videokabel (nicht mitgeliefert) zum Verbinden der VIDEO OUT-Buchse am Gerät mit dem Composite-Videoeingang an Ihrem Fernsehgerät.

- Nach dem Anschließen des Geräts schalten Sie den Videoeingangsmodus an Ihrem Fernsehgerät um. Einzelheiten siehe Bedienungsanleitung Ihres Fernsehgeräts.

VIDEO OUT Videokabel (nicht mitgeliefert) An Videoeingang

Rückseite

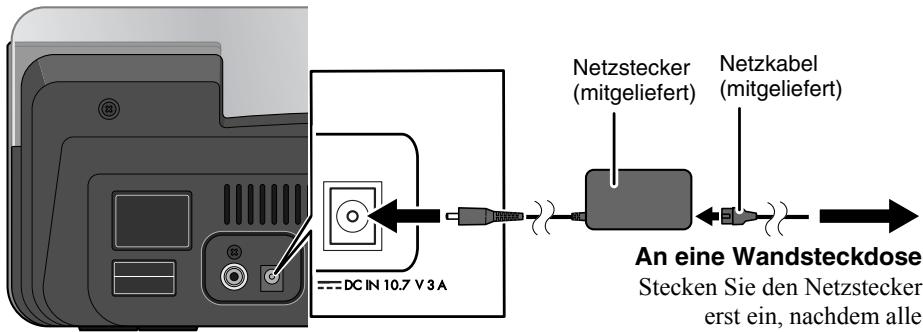

Anschließen des Netzkabels

DC IN 10.7 V 3 A Netzstecker (mitgeliefert) Netzkabel (mitgeliefert) An eine Wandsteckdose Stecken Sie den Netzstecker erst ein, nachdem alle

Rückseite

An eine Wandsteckdose Stecken Sie den Netzstecker erst ein, nachdem alle Verbindungen hergestellt sind.

Aufheben der Display-Demonstration (Demo)

Wenn Sie das Netzkabel zum ersten Mal anschließen, beginnt die Display-Demonstration automatisch.

- Wenn Sie das Gerät bedienen, stoppt die Display-Demonstration kurzzeitig. Wenn ca. 2 Minuten lang keine Bedienung erfolgt, startet das Gerät die Display-Demonstration erneut.

Taste	Bedienung
Am Gerät
DEMO [2HZT]	Halten Sie die Taste gedrückt, bis „DEMO OFF“ im Display erscheint.

• Zum erneuten Aktivieren halten Sie DEMO gedrückt, bis „DEMO ON“ im Display erscheint.
• Wenn der ECO-Modus aktiviert ist (S.10) arbeitet die Display-Demonstration nicht.

Automatisches Einschalten (Bewegungssensor)

Wenn Sie Ihre Hand oder einen Gegenständ näher an den Bewegungssensor (S.7) bringen, schaltet das Gerät automatisch ein.

• Der iPod beginnt die Wiedergabe, oder eine UKW-Sendung wird empfangen, wenn Sie diese Einstellung beim letzten Gebrauch verwendet haben.
• Der Bewegungssensor arbeitet auch, wenn der ECO-Modus aktiviert ist.

Taste	Bedienung
Am Gerät
–	Drücken, um Bewegungssensor zu aktivieren. ,, * M.S ON“ erscheint im Display.Wenn Sie Uhrzeit als Displayinformationi gewählt haben oder das Gerät im Bereitschaftsmodus ist, wird ,, * “ im Display gezeigt (siehe Seite 10).

- Zum Deaktivieren drücken Sie MOTION SENSOR. „M.S OFF“ erscheint im Display.

HINWEIS:

• Wenn das Netzkabel abgezogen ist, arbeitet der Bewegungssensor nicht.
• Deaktivieren Sie den Bewegungssensor in den folgenden Fällen, um automatisches Einschaltend des Geräts zu verhindern:

–wenn das Gerät längere Zeit nicht verwendet werden soll

– wenn Sie den Timer verwenden

Grundlegende Bedienungsverfahren

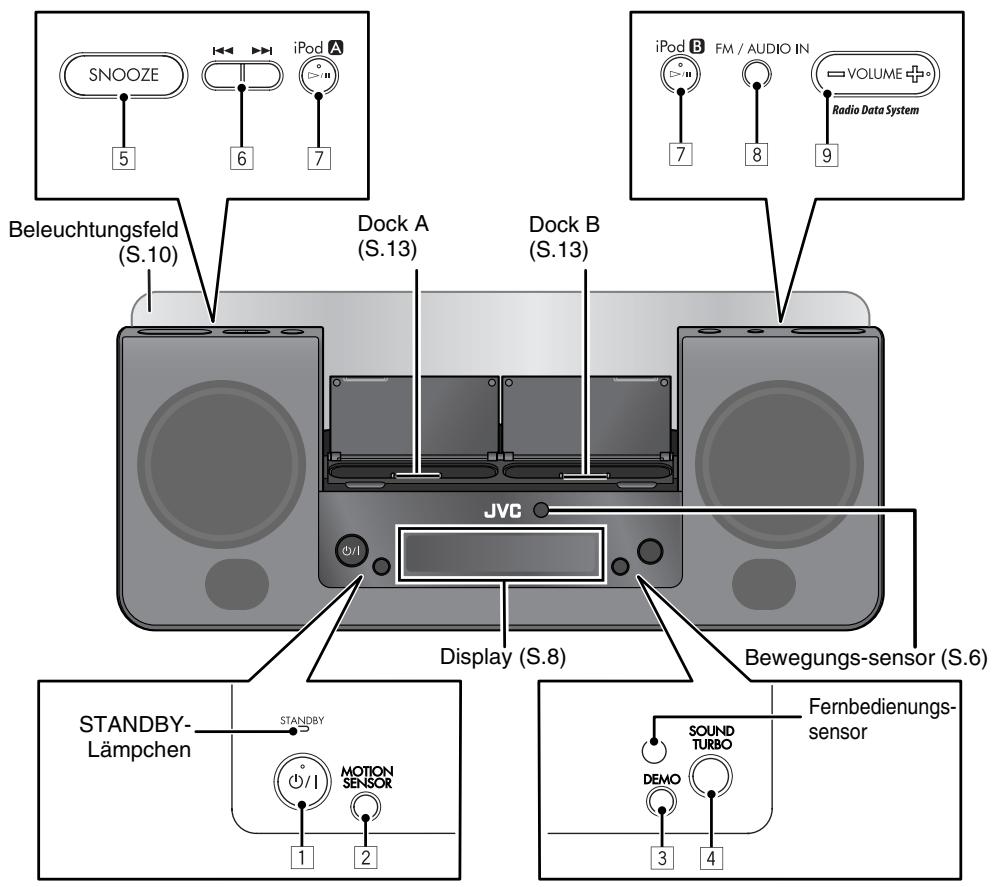

Hauptgerät

SNOOZE 5 6 iPod A 7 Beleuchtungsfeld (S.10) Dock A (S.13) Dock B (S.13) JVC Display (S.8) Bewegungs-sensor (S.6) STANDBY- Lämpchen STANDBY MOTION SENSOR 1 2 Fernbedienungs- sensor 3 4 iPod B FM / AUDIO IN VOLUME Radio Data System

Bedienung des Hauptgeräts

Tasten		Funktionalität
1		Schaltet die Anlage ein oder aus (standby).
2		Aktiviert oder deaktiviert den Bewegungssensor (S.6).
3	DEMO[2CWW]	Aktiviert oder deaktiviert die Display demonstration (S.6).
4	SOUND TURBO-	Fügt dem Klang eine kraftvolle Wirkung hinzu (S.11).
5		Stoppt den Timer-Klang und startet ihn 5 Minuten später erneut (S.26).
6		• iPod (S.14):Drücken Sie: Rückwärts springen/vorwärts springen.Gedrückt halten: Rückwärts-Suchlauf/Vorwärts-Suchlauf.• FM (S.17): Stimmt auf einen Sender ab.
7	iPodAIpodB	• Schaltet die Quelle auf iPodAI/podB(S.14).• Startet die Wiedergabe und pausiert für iPod (S.14).
8	FM/AUDIO IN[6Y07]	Schaltet die Quelle auf FM (S.17) oderAUDIO IN (S.23) um. [SWKZ]
9		Stellt den Lautstärkepegel ein (VOL MIN/VOL 0 bis VOL MAX/VOL 30).

Display-Information

ST MONO TUNED FM

123 SLEEP

iPod

A B

SHUFFLE

S.TURBO

MHz

Symbole	Beschreibung
iPod A	Leuchtet auf, während ein iPod an Dock A angeschlossen ist.
iPod B	Leuchtet auf, während ein iPod an Dock B angeschlossen ist.
SHUFFLE	Leuchtet auf, wenn Shuffle-Wiedergabe sowohl am iPod A als auch am iPod B (S.15) eingestellt ist.
S.TURBO	Leuchtet auf, wenn Sound Turbo aktiviert ist (S.11).
MHz	Leuchtet auf, wenn eine UKW-Frequenz angezeigt ist.
ST	Leuchtet während eine UKW-Stereosendung empfangen wird.
MONO	Leuchtet auf, wenn der UKW-Mono-Empfangsmodus aktiviert ist.
TUNED	Leuchtet während ein UKW-Sender mit ausreichender Signalstärke abgestimmt ist.
FM	Leuchtet auf, wenn FM als Quelle gewählt ist.
1/2/3	• Leuchtet bei eingestelltem Täglich-Timer (S.25).• 1/2/3-Symbol blinkt, während der Timer arbeitet.
SLEEP	Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist (S.11).

Fernbedienung

Bedienung an der Fernbedienung

Grundlegende Bedienungsverfahren

Tasten		Hauptbedienungen
1		Schaltet die Anlage ein oder aus (Standby).
2		Ändert die angezeigten Informationen.Für iPod A/iPod B/AUDIO IN:Für FM:Beim Ausschalten des Geräts:Uhrzeit←→ Wochentag
3		Schaltet die Quelle auf FM (S.17) oder AUDIO IN (S.23) um.
4		Schaltet die Quelle auf iPodA/iPodB(S.14).Startet die Wiedergabe und pausiert für iPod (S.14).
5		Stellt den Lautstärkepegel ein (VOL MIN/VOL 0 bis VOL MAX/VOL 30).
6	-	Sofortige Reduzierung der Lautstärke.Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkepegel ein.

■ Zum Abblenden des Displays und Beleuchtungsfelds—DIMMER

Sie können die Helligkeit des Displays und des Beleuchtungsfelds einstellen.

	Drücken Sie wiederholt.
	DIM 1: Blendet das Display und das Beleuchtungsfeld ab.DIM 2: Blendet das Display wesentlich mehr als „DIM 1“ ab und schaltet das Beleuchtungsfeld aus.

• Die Abblendung wird beim Ausschalten des Geräts abgebrochen.

■ Zum Aktivieren des ECO-Modus

Die Aktivierung des ECO-Modus erlaubt es Ihnen, den Stromverbrauch zu verringern, indem Sie das Display im Standby-Betrieb ausschalten.

Drücken Sie die Taste, während das Gerät im Bereitschaftsmodus ist. „ECO ON“ erscheint eine kurze Zeit lang im Display.

• Die Uhrzeit wird nicht im Display gezeigt, wenn das Gerät im Bereitschaftsmodus ist.

• Zum Aufheben des Modus drücken Sie ECO/DIMMER erneut. „ECO OFF“ erscheint eine kurze Zeit lang, und danach erscheint die Uhrzeit im Display.
  • Die Batterie des iPod wird im ECO-Modus nicht geladen.

■ Ausschalten der Anlage mit einer voreingestellten Verzögerung—Einschlaf-Timer

Drücken Sie die Taste wiederholt, um die Zeit (in Minuten) einzustellen, und zwar wie folgt:

- Zum Überprüfen der bis zum Ausschalten verbleibenden Zeit drücken Sie die Taste SLEEP einmal. Wenn Sie die Taste wiederholt drücken, können Sie die Ausschaltzeit ändern.

■ Zur Betonung des Klangs—Sound Turbo

Sie können Kraftwirkung zum Klang hinzufügen.

Drücken, um Sound Turbo zu aktivieren.

Im Display erscheint „S-TURBO“ eine kurze Zeit lang und S.TURBO leuchtet auf.

- Zum Aufheben drücken Sie SOUND TURBO erneut. „OFF“ erscheint im Display.

■ Zum Einstellen des Tons

Sie können die Pegel der Tiefen und Höhen einstellen.

1	Wählen Sie den einzustellen gewünschten Gegenstand.
2	Stellen Sie den Tiefen- oder Höhenpegel ein (-5 bis +5).

Wiedergabe vom iPod-Gerät

Sie können 2 iPod-Geräte an dieses Gerät anschließen und Klang sowie Video von ihnen genießen.

Kompatible iPod-Modelle:

iPod-Modell	Audio	Video
iPod nano 1GB/2GB/4GB	√	—
iPod nano (zweite Generation) 2GB/4GB/8GB	√	—
iPod nano (dritte Generation) 4GB/8GB	√	√
iPod nano (vierte Generation) 8GB/16GB	√	√
iPod mini 4GB	√	—
iPod mini (zweite Generation) 4GB/ 6GB	√	—
iPod (vierte Generation) 20GB/40GB	√	—
iPod photo (vierte Generation) 20GB/30GB/40GB/60GB	√	*1
iPod video (fünfte Generation) 30GB/60GB/80GB	√	√
iPod classic 80GB/120GB/160GB	√	√
iPod touch 8GB/16GB/32GB	√	*2
iPod touch (zweite Generation) 8GB/16GB/32GB	√	√
iPhone 4GB/8GB/16GB	√	√
iPhone (3G) 4GB/8GB/16GB	√	√

*1 Nur für Standbild.
*2 Zum Betrachten eines Videos/Bildes von Ihrem iPod touch auf Ihrem Fernseher aktualisieren Sie die iPod-Software auf die neueste Version. (Zusätzliche Kosten können anfallen.)

Wenn der iPod nicht korrekt abspielt, aktualisieren Sie die iPod-Software auf die neueste Version.

• Für Einzelheiten zur Aktualisierung des iPod prüfen Sie die Apple-Website http://www.apple.com.

• JVC kann nicht die Kompatibilität von nach April 2009 produzierten iPods mit diesem Gerät garantieren.

• iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern.

• iPhone ist ein Warenzeichen von Apple Inc.
• „Made for iPod“ bedeutet, dass ein elektronisches Zubehörteil spezifisch zum Anschluss an iPod konstruiert wurde und vom Entwickler auf Erfüllung von Apple-Leistungsstandards zertifiziert wurde.
• „Works with iPhone“ bedeutet, dass ein elektronisches Zubehörteil spezifisch zum Anschluss an iPhone konstruiert wurde und vom Entwickler auf Erfüllung von Apple-Leistungsstandards zertifiziert wurde.
• Apple übernimmt keine Verantwortung für die Funktion dieses Geräts oder desen Erfüllung von Sicherheits- und anderen Vorschriften.

Anschließen des iPod

Schließen Sie den iPod an Dock A oder B am Gerät an.

Sie können 2 iPod-Geräte gleichzeitig angeschlossen haben.

- Vergewissern Sie sich, dass das Gerät beim Anschließen eines iPod auf Standby geschaltet ist.

1.

Dock-Adapter (im Lieferumfang des iPods enthalten oder separat erhältlich)

So trennen Sie den Dock-Adapter vom Docking:

Ziehen Sie den Dock-Adapter mit dem Fingernagel oder einem spitzen Werkzeug unter Verwendung des Schlitzes hoch.

- Achten Sie darauf, nicht die Fingerspitzen zu verletzen oder die Klemmen des Docks zu beschädigen.

① ② schlitz

HINWEISE:

• Achten Sie darauf, nicht die Klemme am Dock beim Anbringen/Abnehmen des iPod zu beschädigen.
• Schließen Sie die Abdeckung des Docks, wenn Sie nicht den iPod am Gerät anschließen.

Über die Batterieladung am iPod

Die Batterie im iPod wird immer über dieses Gerät geladen, ausgenommen wenn das Gerät im ECO-Modus ist (siehe Seite 10).

• Wenn 2 iPod-Geräte angeschlossen sind, werden beide Batterien gleichzeitig aufgeladen.
• Für Einzelheiten zum Batterieladen siehe Bedienungsanleitung des iPod.

Funktionalität

Einzelheiten siehe Bedienungsanleitung des iPod.

HINWEISE:

• Vor dem Betrachten eines Videos/Bildes von Ihrem iPod auf Ihrem Fernseher nehmen Sie die entsprechende Video-Einstellung am iPod vor. Für Einzelheiten zur Einstellung siehe Bedienungsanleitung für den iPod.
• Für iPhone und iPod touch Bedienen Sie das iPhone oder den iPod touch direkt in den folgenden Fällen:
• bei Verwendung der Home-Taste
• beim Wählen von Anwendungssymbolen im Home-Bildschirm
• beim ziehen des Schiebers

Tasten			Funktionalität	Steuerung des iPod
Am Gerät	An der Fernbedienung
			Drücken Sie:–Wählt iPod A/iPod B als Quelle und startet die Wiedergabe.–Wiedergabe starten/pause.Halten Sie^*1 gedrückt: Schaltet iPod auf Schlafmodus.	▶ II, ▶ oder II
			Drücken Sie: Vorwärts-SpringenGedrückt halten: Vorwärts-Suchlauf	▶▶I
			Drücken Sie: Rückwärtsspringen/Zurückschalten zum Anfang des laufenden Tracks.Gedrückt halten: Rückwärts-Suchlauf	|◀◀
[asse]			Geht zum vorherigen Menü/Bildschirm zurück.	MENU*2
—			Wählt einen Gegenstand im Menü/Bildschirm.–Drücken Sie: Wählt einen Gegenstand.–Gedrückt halten: Scrollt durch eine Liste. Zum Stoppen des Scrollens drücken Sie eine der Tasten.• Für iPhone und iPod touch: Die Tasten arbeiten nach dem Starten von „Musik“ oder „Videos“ durch Antippen des entsprechenden Anwendungssymbols im Home-Bildschirm des iPhone und iPod touch.• Für andere iPod-Geräte als die obigen: Die Tasten arbeiten auf gleiche Weise wie die Bedienung des Clickwheels am iPod im/gegen den Uhrzeigersinn.	Click wheel*2

*1 Nicht für iPhone und iPod touch verfügbar.
*2 Nicht mit iPhone und iPod touch ausgestattet.

Tasten		Funktionalität	Steuerung des iPod
Am Gerät	An der Fernbedienung
—		Bestätigt einen Gegenstand im Menü/Bildschirm.	Center-Taste*
—		Drücken Sie: Wendet Shuffle-Wiedergabe auf iPod B an, oder iPod A ist als Quelle gewählt.Wählen Sie den gewünschten Zufallsmodus.⇨ „SHUFFLE“ erscheint eine kurze Zeit lang.Das Shuffle-Symbol leuchtet im Display des iPod auf.Zum Abbrechen drücken Sie die Taste erneut,bis das Zufallssymbol verschwindet.Gedrückt halten: Wendet Shuffle-Wiedergabe auf sowohl iPod A als auch iPod B an, wenn angeschlossen.Wählen Sie den gewünschten Zufallsmodus.⇨ „SHUFFLE“ erscheint eine Zeit lang, und SHUFFLE leuchtet im Display auf.Das Shuffle-Symbol leuchtet im Display beider iPod-Geräte auf.Zum Abbrechen drücken Sie die Taste erneut,bis das Zufallssymbol verschwindet.	—
—		Wendet Wiederholwiedergabe für den als Quelle gewählten iPod an.Wählt den gewünschten Wiederholmodus.⇨ „REPEAT“ erscheint eine kurze Zeit lang im Display.Das Wiederholsymbol leuchtet im Display/ Bildschirm des iPod auf.Zum Abbrechen drücken Sie die Taste erneut,bis das Wiederholsymbol verschwindet.	—

* Nicht mit iPhone und iPod touch ausgestattet.

HINWEISE:

• JVC übernimmt keine Haftung für jegliche Verluste oder Schäden am iPod, die durch Verwendung dieses Produkts verursacht werden können.
• Die Klemmen am Dock und am iPod sollen nicht berührt oder angestoßen werden. Diese Anschlüsse könnten beschädigt werden.
• Wenn Sie den iPod an das Dock anschließen, stellen Sie sicher, dass der Stecker des Docks vollständig in den iPod eingesteckt ist.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie den iPod anschließen oder entfernen.
• Tragen Sie nicht das Gerät mit angeschlossenem iPod. Sie könnten es fallenlassen oder versehentlich Schäden am Steckerteil verursachen.
• Klangverzerrungen können auftreten, wenn Audioquellen mit hohen Aufnahmepegeln wiedergegeben werden. Wenn Verzerrung auftritt, wird empfohlen, den Equalizer am iPod auszuschalten. Für Information zur Bedienung des iPod siehe Bedienungsanleitung des iPod.
• Schalten Sie das Gerät beim Abtrennen des iPod aus.
• Entfernen Sie den iPod vom Dock, wenn Sie ihn nicht benutzen.
• Wenn Sie den angeschlossenen iPod nicht über das Gerät oder mit der Fernbedienung bedienen können, bedienen Sie den iPod selber.
• Nach dem Anschließen eines iPod warten Sie, bis das Gerät betriebsbereit ist (etwa 3 Sekunden).

Hören von UKW-Sendungen

Grundlegende Bedienungsverfahren

Tasten		Funktionalität
Am Gerät	An der Fernbedienung
	[SY5C]	Wählt FM als Quelle.Wenn ein UKW-Programm in Stereo ausgestrahlt wird, leuchtet die Anzeige ST (stereo) im Display (nur bei gutem Empfang) auf.
		Drücken Sie: Ändert die Frequenz.Gedrückt halten und loslassen: Das Gerät startet den Sendersuchlauf und stoppt, wenn ein Sender mit ausreichender Signalstärke gefunden wird.Zum Stoppen des Suchlaufs, drücken Sie erneut.
—	–	Stimmt auf einen Festsender ab: Drücken Sie die Taste wiederholt, um eine Festsendernummer zu wählen. (Zur Einstellung von Festsendern siehe Seite 18.)
—		Ändert den UKW-Empfangsmodus: Wenn eine UKW-Stereosendung schwer zu empfangen oder gestört ist, zur Verbesserung des Empfangs hier drücken. MONO (mono) leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren geht.Zum Zurückschalten auf Stereo-Effekt drücken Sie die Taste erneut.

Dieses Gerät ist nicht zum Empfang von MW-Wellenbereichen geeignet.

Einstellung von Festsendern

Sie können die 30 UKW-Festsender eingeben.

1		Wählen Sie FM als Quelle.
2		Stimmen Sie den Sender ab, dessen Frequenz eingespeichert werden soll.• Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt.
3		Aktivieren Sie den Festsendernummer-Eingabemodus.⇒ „SET“ blinkt einige Sekunden lang im Display.• Beenden Sie den folgenden Vorgang, während die Anzeige blinkt.
4		Wählen Sie eine Festsendernummer für den zu speichern gewünschten Sender.
5	–	Speichern Sie den Sender.⇒ „STORED“ erscheint eine kurze Zeit lang im Display.

HINWEISE:

• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfällt, nur noch einige Tage lang gespeichert.
• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorher unter dieser Festsendernummer vorhandene Sender gelöscht.

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System ermöglicht es UKW-Sendern, gemeinsam mit ihrem regulären Programmsignal zusätzliche Signale auszustrahlen. Bei diesem Gerät können Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername):

Zeigt bekannte Sendernamen an.

PTY (Programmtyp):

Zeigt die Art der ausgestrahlten Programms an.

RT (Radiotext):

Zeigt die vom Sender übertragenen Textmeldungen an.

HINWEIS:

Wenn Sie mehr über Radio Data System erfahren wollen, besuchen Sie http://www.rds.org.uk.

Ändern der Radio Data System-Informationen

Bei jedem Drücken der Taste schaltet das Display wie folgt um:

HINWEIS:

Wenn keine Radio Data System-Signale ausgestrahlt werden, erscheint „NO PS“, „NO PTY“ oder „NO RT“ im Display.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Sie können ein bestimmtes Programm unter den Festsendern (siehe „Einstellung von Festsendern“ auf Seite 18) durch Angabe der PTY-Codes aufsuchen.

1		Drücken Sie zweimal. „SELECT“ blinkt im Display. ➔ Das Gerät schaltet auf den PTY-Code-Einstellmodus.
2		Wählen Sie einen PTY-Code. • Zur Beschreibung der PTY-Codes siehe Seite 21.
3		Das Gerät sucht die Festsender für den gewählten Programmtyp und stimmt auf den gefundenen ab.

Zum Fortsetzen des Suchlaufs zum Finden eines anderen gewählten Programmtyps drücken Sie PTY SEARCH, während die Anzeigen im Display blinken.

HINWEISE:

• Zum Stoppen des Suchlaufs drücken Sie PTY SEARCH.
• Wenn kein Programm gefunden wird, erscheint „NOTFOUND“ im Display.

PTY-Codes
NONE	Kein Programmtyp, undefiniertes oder schwer in eine Kategorie einzuteilendes Programm.	WEATHER	Wetterberichte und -vorhersagen.
NEWS	Nachrichten.	FINANCE	Börsenberichte und andere finanzielle Themen.
AFFAIRS	Aktuelle Themen, die über die Nachrichten hinaus gehen—wie Debatten und Analysen.	CHILDREN	Programme des Kinderfunks.
INFO	Programme, die Ratschläge jeder Art vermitteln.	SOCIAL	Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.
SPORT	Programme, die sich mit beliebigen Aspekten des Sportes befassen.	RELIGION	Religiöse Themen.
EDUCATE	Bildungsprogramme.	PHONE IN	Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.
DRAMA	Hörspiele und Rundfunkserien.	TRAVEL	Reise-Informationen.
CULTURE	Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.	LEISURE	Freizeitthemen.
SCIENCE	Programme zu Naturwissenschaften und Technik.	JAZZ	Jazz.
VARIED	Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmern im Studio und Interviews mit bekannten Persönlichkeiten.	COUNTRY	Titel aus der musikalischen Tradition der Südstaaten der USA.
POP M	Kommerzielle Musik mit populärer Beliebtheit.	NATION M	Aktuelle populäre Musik des Landes oder der Region in der Landessprache.
ROCK M	Rockmusik.	OLDIES	Musik aus dem „Goldenen Zeitalter“ der Popmusik.
EASY M	Aktuelle leichte Unterhaltungsmusik.	FOLK M	Titel, deren Wurzeln in der musikalischen Tradition einer bestimmten Nation liegen.
LIGHT M	Instrumentalmusik, Gesangs- und Chorwerke.	DOCUMENT	Programme, die sich mit Untersuchungen sachlicher Themen befassen.
CLASSICS	Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.	TEST	Sendungen, die ausgestrahlt werden, um Notsendeausrüstungen oder Gerät zu testen.
OTHER M	Musikgenres, die nicht in andere Kategorien passen.	ALARM	Notdurchsagen.

• Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.
  • Die PTY-Codes erscheinen im Display in der Reihenfolge der obigen Liste.

Wiedergabe von anderen Geräten

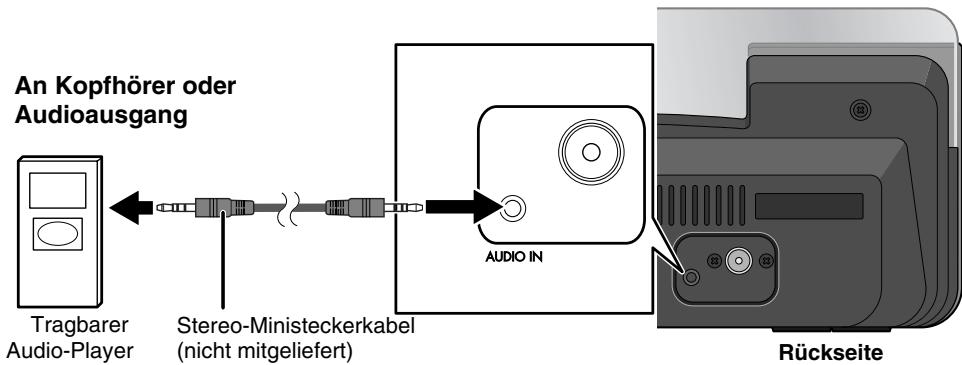

Anschließen anderes Geräts

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) können Sie andere Geräte mit analogen Ausgangsbuchsen, z. B. tragbarer Audio-Player, usw. anschließen.

An Kopfhörer oder Audioausgang Tragbarer Audio-Player Stereo-Ministeckerkabel (nicht mitgeliefert) AUDIO IN Rückseite

- Lesen Sie die mit den Geräten mitgelieferte Bedienungsanleitung.

HINWEIS:

Vergewissern Sie sich, dass das Gerät beim Anschließen oder Abtrennen des Geräts auf Standby geschaltet ist.

Funktionalität

Zum Hören des anderen Geräten

1	Wählen Sie AUDIO IN als Quelle.
2	Starten Sie die Wiedergabe am Gerät.

Zum Anpassen des Klangeingangspegels vom Gerät

Sie können den Audio-Eingangspegel für das angeschlossene Gerät anpassen, wenn das eingehende Signal zu schwach oder zu stark ist.

1	Wählen Sie AUDIO IN als Quelle.
2	Halten Sie die Taste zum Einstellen des Audio-Eingangspegels gedrückt.LEVEL 1: Normaler Eingangspegel.LEVEL 2: Steigert den Eingangspegel.LEVEL 3: Steigert den Eingangspegel mehr als „LEVEL 2“.

Einstellen von Uhr und Timer

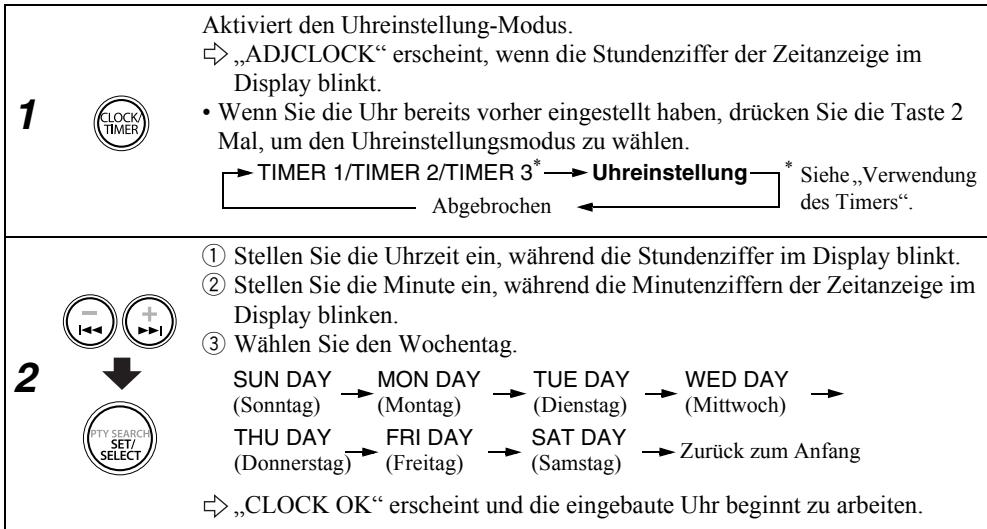

Einstellen der Uhr

Stellen Sie die eingebaute Uhr vor der Verwendung des Timers ein.

- Sie können die Uhrzeit einstellen wenn das Gerät eingeschaltet oder auf Bereitschaftsmodus gestellt ist.

Aktiviert den Uhreinstellung-Modus. → „ADJCLOCK“ erscheint, wenn die Stundenziffer der Zeitanzeige im Display blinkt. • Wenn Sie die Uhr bereits vorher eingestellt haben, drücken Sie die Taste 2 Mal, um den Uhreinstellungsmodus zu wählen. → TIMER 1/TIMER 2/TIMER 3* → Uhreinstellung Abgebrochen ← Siehe „Verwendung des Timers“. ① Stellen Sie die Uhrzeit ein, während die Stundenziffer im Display blinkt. ② Stellen Sie die Minute ein, während die Minutenziffern der Zeitanzeige im Display blinken. ③ Wählen Sie den Wochentag. SUN DAY (Sonntag) → MON DAY (Montag) → TUE DAY (Dienstag) → WED DAY (Mittwoch) → THU DAY (Donnerstag) → FRI DAY (Freitag) → SAT DAY (Samstag) → Zurück zum Anfang → „CLOCK OK“ erscheint und die eingebaute Uhr beginnt zu arbeiten.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.
• Bei einem Stromausfall geht die Einstellung der Uhr verloren und wird auf „0:00“ zurückgesetzt. Sie müssen die Uhr neu einstellen.

Verwendung des Timers

Mit dem Timer können Sie zu Musik aufwachen usw.

• Deaktivieren Sie den Bewegungssensor, wenn Sie den Timer verwenden (S.6) .
• Bei Verwendung eines iPod oder eines anderen Geräts als Wiedergabequelle müssen diese vorher ans Gerät angeschlossen werden. (S.13, S.22)
• Sie können den Timer einstellen wenn das Gerät eingeschaltet oder im Bereitschaftsmodus ist.
• Das Gerät wird automatisch 2 Stunden nach dem Einschalten durch den Timer ausgeschaltet.

1

Aktivieren Sie den Timereinstellung-Modus.

,TIMER 1“, „TIMER 2“ oder „TIMER 3“ erscheint im Display.

2	[W38]↓	Wählen Sie den einzustellen gewünschten Timer.→TIMER 1→TIMER 2—TIMER 3←
3		Wählen Sie den Timer-Typ.WEEKLY←→ONCEWEEKLY: Siehe Schritt 4 unten.ONCE: Der Timer arbeitet einmal am gewählten Wochentag.
4		Wählen Sie den gewünschten Wochentag.Wenn „WEEKLY“ in Schritt 3 gewählt wird:SUN DAY → MON DAY → TUE DAY → WED DAY →THU DAY → FRI DAY → SAT DAY → MON-FRI →MON-SAT → EVERYDAY → Zurück zum AnfangSUN DAY bis SAT DAY: Der Timer arbeitet jede Woche am gewählten Tag.MON-FRI: Der Timer arbeitet von Montag bis Freitag jede Woche.MON-SAT: Der Timer arbeitet von Montag bis Samstag jede Woche.EVERYDAY: Der Timer arbeitet täglich.Wenn „ONCE“ in Schritt 3 gewählt wird:SUN DAY → MON DAY → TUE DAY → WED DAY →THU DAY → FRI DAY → SAT DAY → Zurück zum Anfang
5		1 Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein.2 Wählen Sie eine Wiedergabequelle—„iPod A“, „iPod B“, „FM“ oder „AUDIO IN“.• Wenn „FM“(UKW) gewählt ist, wählen Sie eine Festsendernummer für den zu hören gewünschten Sender.Wenn Sie „FM — “ wählen, wird der zuletzt gewählte Feststender abgestimmt. (Siehe „Hören von UKW-Sendungen“ auf Seite 17.)3 Wählen Sie den Lautstärkepegel.⇒ „SET OK“ erscheint, gefolgt von Informationen zur Einstellung, dann erscheint das Symbol ⏻ und die Timer-Nummernanzeige (1/2/3) im Display.
6		Schalten Sie das Gerät aus (auf Standby).

• Zum Verlassen der Timereinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Aufheben des Timers

	Wählen Sie den aufzuheben gewünschten Timer.
1		TIMER 1→TIMER 2
		TIMER 3←
[TZAD]		„CANCEL“ blinkt im Display.⇒Das Symbol ⏻ und die Timer-Nummernanzeige (1/2/3) verschwinden.

HINWEIS:

Die vorgenommenen Einstellungen werden gespeichert, obwohl der Timer gelöscht wird.

Zum kurzen Ausschalten des Timer-Klangs—Snooze

Bei Verwendung der Schlummerfunktion (Snooze) können Sie den Timerklang stoppen und 5 Minuten später neu starten lassen.

1		Stellen Sie den Timer entsprechend den Schritten 1 bis 6 auf Seite 24 und 25 ein.
[32A4H]	[089T]	Wenn der Timerklang startet, drücken Sie SNOOZE. Das Gerät schaltet für 5 Minuten aus, um den Timerklang zu stoppen. Der Timer bleibt aktiviert.„SNOOZE“ blinkt im Display, während das Gerät ausschaltet.5 Minuten später schaltet das Gerät ein, und der Timerklang startet automatisch neu.Zum erneuten Stoppen des Timers drücken Sie SNOOZE.Nach 10-maligem Stoppen des Timerklangs durch Drücken von SNOOZE, wird die Schlummerfunktion abgebrochen.

- Wenn der Timerklang startet:

– Wenn Sie nicht SNOOZE innerhalb von 3 Minuten nach dem Starten des Timerklangs drücken, arbeitet die Schlummerfunktion (Snooze) nicht.
–Wenn Sie das Gerät durch Drücken von ⭕/I ausschalten, arbeitet die Schlummerfunktion (Snooze) nicht.

Störungssuche

Wenn Sie ein Problem mit Ihrem Gerät haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein

Die Anlage kann nicht eingeschaltet werden.

Der Netzstecker ist nicht ganz eingesteckt. Schließen Sie ihn ordnungsgemäß an (S.5).

Die Stromversorgung schaltet ein, obwohl Sie sie das Gerät haben.

→Bewegungssensor ist aktiviert (S.6).

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und stecken ihn erneut ein.

Betrachten eines Videos/Bildes von einem iPod auf dem Fernsehgerät ist unmöglich.

→ Schließen Sie ein Composite-Videokabel sicher am Fernsehgerät an (S.5).
→ Schalten Sie den Videoeingangsmodus an Ihrem Fernsehgerät um. Einzelheiten siehe Bedienungsanleitung Ihres Fernsehgeräts.
→ Aktualisieren Sie Ihre iPod-Software auf die neueste Version (S.12).

Unfähig, das Gerät von der Fernbedienung zu steuern.

Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am Gerät.
Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite.
→ Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher ans Gerät.
→ Die Batterien sind erschöpft.
→ Ziehen Sie die Isoliationsfolie heraus (S.3).

Die Einheit wird plötzlich ausgeschaltet.

Das Gerät wird automatisch 2 Stunden nach dem Einschalten durch den Timer ausgeschaltet (S.24).

iPod-Bedienverfahren

Der iPod spielt nicht ab, obwohl iPod A/ iPod B im Display aufleuchtet.

→ Die Batterie ist leer. Lassen Sie das Gerät mindestens 10 Minuten lang angeschlossen.

Die Batterie des iPod kann nicht über die Einheit geladen werden.

Die Einheit ist im ECO-Modus. Brechen Sie den Modus ab (S.10, S.13).

Bedienung des Radios

Schwer hörbare Sendungen wegen Rauschen.

→ Die UKW-Antennenverbindungen sind falsch oder locker (S.4).
→ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert (S.4).

Timer-Funktionen

Der Timer arbeitet nicht.

Der Timer wird nur bei ausgeschaltetem Gerät aktiviert (standby).
Ein Stromausfall kann aufgetreten sein. Stellen Sie erst die Uhr, dann den Timer ein (S.24, S.25).

Timerklang arbeitet wieder.

Schlummerfunktion (Snooze) ist aktiviert (S.26).

Schlummerfunktion arbeitet nicht.

Wenn Sie nicht SNOOZE innerhalb von 3 Minuten nach dem Starten des Timerklangs drücken, arbeitet die Schlummerfunktion (Snooze) nicht (S.26).

Technische Daten

Zubehör

Siehe Seite 3.

Verstärker

Ausgangsleistung

10 W (5W+5W) bei 8 Ω (10% Klirrfaktor)

Anschlüsse

AUDIO IN

Eingangsempfindlichkeit/Impedanz (1 kHz):

LEVEL 1: 500 mV/47 kΩ

LEVEL 2: 315 mV/47 kΩ

LEVEL 3: 125 mV/47 kΩ

Dock A und B für iPod/iPhone

Kompatible iPod/iPhone-Modelle:

Siehe Seite 12.

Ausgangsleistung (jeder iPod-Dock):

5 V Gleichstrom = 500 mA

VIDEO OUT (Für iPod/iPhone)

FBAS

Tuner

UKW-Abstimmbereich:

87,50 MHz - 108,00 MHz

Hauptgerät

Abmessungen (B/H/T):

326 mm × 135 mm × 130 mm

Gewicht:

Ca. 1,6 kg

Lautsprecherdaten

Typ:

Vollbereich-Bassreflex

Lautsprecher:

7 cm Konus × 2

Impedanz:

8 Ω

Leistungsmerkmale

Stromversorgung:

10,7 V === 3 A Gleichstrom (EXTERNAL DC IN)

Netzstecker (AA-R1001)

EINGANG:

110 – 240 V Wechselstrom ∼, 50/60 Hz 1A

AUSGANG:

10,7 V Gleichstrom = 3 A

Leistungsaufnahme:

18 W (eingeschaltet)

1,5 W oder weniger (im Bereitschaftsmodus)

0,8 W oder weniger (ECO-Modus)

10 W (im Bereitschaftsmodus, mit zwei angeschlossenen iPod-Geräten.)

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Table des matières

Introduction......2

Précautions 2

Pour commencer ....3

Connexions....4

Technische gegevens 28

Introductie
