| Producttype | Bluetooth-autoradio met CD/MP3-speler, USB en SD/MMC-kaart |
| Merk | SILVERCREST |
| Model | KH 2377 |
| Afmetingen (L x B x H) | 18,6 x 20,6 x 5,7 cm |
| Gewicht | Ongeveer 1480 g |
| Voeding | 12 V DC, platte autozekering 10 A |
| Max. uitgangsvermogen | 4 x 40 W |
| Nominaal vermogen (1% vervorming) | 4 x 13,5 W |
| Radiofrequentiebereiken | FM 87,5 – 108 MHz / AM 522 – 1620 kHz |
| Aantal opgeslagen zenders | FM: 18 / AM: 12 |
| Hoofdfuncties | RDS-radio, CD/CD MP3, USB, SD/MMC-kaart, AUX-ingang, handsfree Bluetooth, opname op USB/SD |
| Bedrijfstemperatuur | +5 °C tot +40 °C |
| Toegestane luchtvochtigheid | 5 – 90 % (zonder condensatie) |
| USB-compatibiliteit | USB 1.1 en 2.0, tot 16 GB, FAT32, 1024 mappen / 4096 bestanden |
| SD/MMC-kaartcompatibiliteit | SD/MMC tot 2 GB, SDHC tot 32 GB, FAT32 |
| Bluetooth | Handsfree-profiel (HFP), A2DP, AVRCP; bereik ca. 8 m |
| Batterij van de afstandsbediening | CR2025 (3 V DC) |
| Onderhoud en reiniging | Zachte, licht vochtige doek en mild schoonmaakmiddel; vermijd vocht in het apparaat |
| Veiligheid | Laser klasse 1; niet openen; neem de verkeersveiligheidsvoorschriften in acht |
| Onderdelen en repareerbaarheid | Zekering 10 A, batterij CR2025; reparaties alleen door een erkende service |
| Garantie | 3 jaar vanaf aankoopdatum (privégebruik) |
| Importeur | KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, DUITSLAND |
Veelgestelde vragen - KH 2377 SILVERCREST
Gebruikersvragen over KH 2377 SILVERCREST
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Autoradio in PDF-formaat gratis! Vind uw handleiding KH 2377 - SILVERCREST en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KH 2377 van het merk SILVERCREST.
GEBRUIKSAANWIJZING KH 2377 SILVERCREST
gebruiksaanwijizing 42
Auteursrecht 42
Beperking van aansprakelijkheid .43
Waarschuwingen 43
Gebruik in overeenstemming
met bestemming 44
Veiligheid 44
Basisveiligeidsvoorschriften 44
Gevaardoorlaserstraling.45
Verkeersveiligheid. 46
Omgang met batterijen 46
Inhoud van het pakket en
inspectie van transport 47
De verpakking afvoeren. 47
Bedieningselementen. . . . .48
Installatie 50
Aansluiting 50

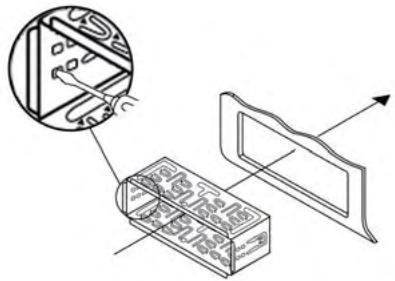

Inbouw 52

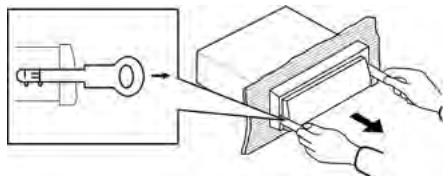

Het apparaat uitbouwen 54
Ingebruikname. .55
Bediendeel 55
Afstandsbediening 56
Bediening en bedrivf. .56
In/uitschakelen. 57
Installingen 57
Radio resetten (RESET) 60
Radiofunctions 61
Algemene CD-functions 64
Functies MP3-CDs. 66
USB-aansluiting. 67
Kaartlezer (SD/MMC). 68
Opnamefunctie. 68
External audioapparatuur
aansluiten op het apparaat .70
Bluetooth-werkwijze 70
Reiniging. .74
Veiligheidsvoorschriften 74
Display reinigen 74
Milieurichtlijnen .74
Apparaat afdanken 74
Batterijen afvoeren. 74
Problemen oplossen. . . . . .75
Veiligheidsvoorschriften 75
Oorzaken van storingen en
dezeverhelpen. 75
Appendix 77
EG-conformiteitsverklaring. 78
Garantie. 78
Importeur 78

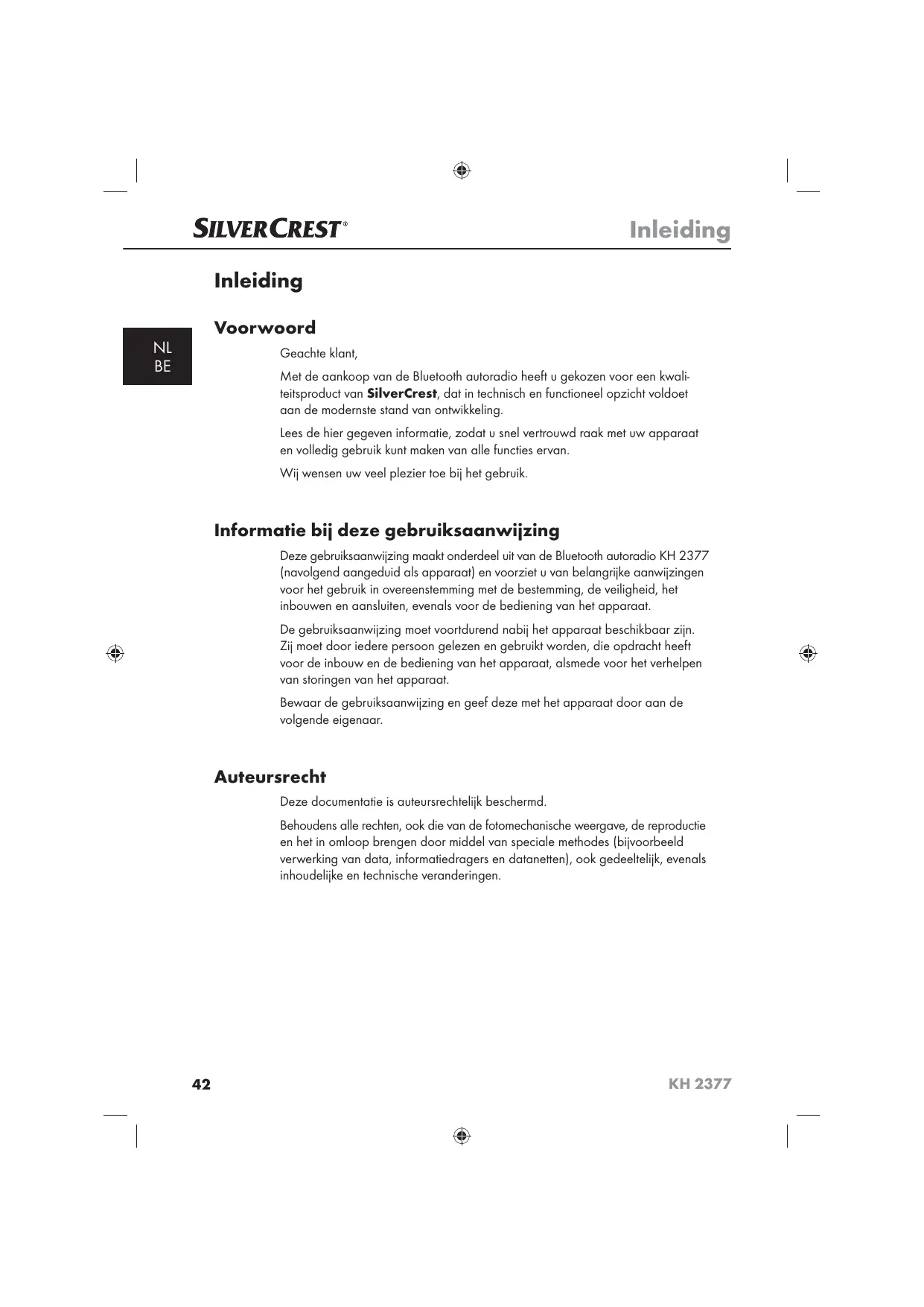

Inleiding
Voorwoord
Geachte klant,
Met de aankoop van de Bluetooth autoradio heeft u gekozen voor een kwaliteitproduct van SilverCrest, dat in technisch en fonctioneel opzicht voldoet aan de modernste stand van ontwikkeling.
Lees de hier geveen informatie, zodat u snel vertrouwd raak met uw apparaat en volledig gebruik kutn make n van alle functies ervaan.
Wij wensen uw veel plezier toe bij het gebruik.
Informatie bij deze gebruiksaanwijzing
Deze gebruiksaanwijzing.Maakt onderdeel uit van de Bluetooth autoradio KH 2377 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, de veiligheid, het inbouwen en aansluten, evenals voor de bediening van het apparaat.
De gebruksaanwijzing要去ordurend nabij het apparaat beschikkaar zich. Zij要去 door iedere persono gelezen en gebruikt worden, die opdracht heeft voor de inbouw en de bediening van het apparaat, alsmede voor het verhelpen van storingen van het apparaat.
Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan de volgende eigenaar.
Auteursrecht
Deze documentatie is auteursrechtelijk beschermd.
Behoudens alle rechten, ook die van de fotomechanische weergave, de reproductie en het in omloop brengen door middel van speciale methodes (bijvoorbeeld verwerking van data, informatiedragers en datanetten), ook gedeelrijk, evenals inhoudelijk en technische veranderingen.
Beperking van aansprakelijkheid
Alle technische informatie, gegevens en aanwijzingen voor de inbouw en aansluiting en de bediening in deze gebruksaanwijzing voldoen aan de LASTe stand bij het in druk bezorgen en resulteren aan beste weten uit afweging van onze ervaringen eninzachten tot dusverre.
Men kan op basis van de gegevens, afbeeldingen en beschrijvingen in deze gebruiksaanwijzing geen aanspraken doen gelden.
De fabrikant is Niet aansprakelijk voor schade als gevolg van het Niet in alot nemen van de gebruiksaanwijzing, gebruik dat Niet volgens de bestemming is, ondeskundige reparaties, ongeoorloofd uitgevoerde veranderingen of gebruik van ongeoorloofde onderdelen.
Waarschuwingen
In de onderhavige gebruiksaanwijzing worden volgende waarschuwingen gebrukt:
WAARSCHUWING
Een waarschuwing op dit niveau van gevaar duidt op een eventuele gevaarlijke situatie.
Als de gevaarlijke situatie Niet wordt vermeden, kan dit letsel tot geolg hebben.
De aanwijzingen in deze waarschuwing opvolgen om persoonlijk letsel te vermijden.
LET OP
Een waarschuwing op dit niveau van gevaar duidt op een eventuele materièle schade.
Als de gevaarlijke situatie nicht worden, kan dit materièle schade tot gevolg生態.
De aanwijzingen in deze waarschuwing opvolgen om materielle schade te vermijden.
OPMERKING
Een opmerking wijst op extra informatie, die de omgang met het apparaat vergemakkelijk.
Gebruik in overeenstemming met bestemming
Dit apparaat is alleen bestemd voor de ontvangst van FM/AM-radiozenders, alsmede voor de weergave van audio- en MP3-CD's, MP3-bestanden van USB-informatiedragers en SD/MMC-geheugenkaarten, als ook van audiosignalen van externe audioapparatuur. Bovendien kut u de autoradio verbinden met een Bluetooth-mobiele telefoon en de autoradio via de microfoon-unit als handsfree communicatieimiddel gebruiken. Het apparaat is bestemd voor de inbouw in een voertuig.
Een ander of verdergaand gebruik geldt als nicht in overeenstemming met de bestemming.
WAARSCHUWING
Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!
Er kan gevaar van het apparaat uitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoorrig gebruik.
Het apparatusaat uitsluitend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruiksaanwijzing nakomen.
Alle vormen van claims wegens schade door gebruik dat nicht volgens de bestemming is zijn uitgesloten.
Het risico isuitsluitend voor de gebruiker.
Veiligheid
In dit hoofdstuk krijt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.
Dit apparaat voldoet aan de gestelde veiligheidsvoorschriften. Verkeerd gebruik kan darüber leiden tot persoonlijk letsel en materiele schade.
Basisveiligheidsvoorschriften
Neem de volgende veiligheidsvoorschriften in acht voor een veilige omgang met het apparaat:
- Controller het apparaat vóró het gebruik op uitwendig zichbare schade. Neem een defect apparaat of een apparaat dat gevallen is Niet in gebruik.
In geval het snoer of de aansluitingen beschadigd zijn, maar u deze door geauthoriseerd en vakkundig personeel, of door de klantenservice verrangen.
Personen, die weg hun lichamelijke, geestelijkke of motorieke vermogens nicht in staat zijn om het apparaat veilig te bedieren, mogen het apparaat alleen gebruiken onder toezicht van of na aanwijzing door een verantwoordelijk persoon.
Geef kinderen alleen toestemming voor gebruik van het apparaat mits onder toezicht.
Laat reparations aan het apparaat alleen uitvoeren door geauthoriserde specialzaken of door de klantenservice. Ondeskundige reparations konnen resulteren in aanzienlijke bevaren voor de gebruiker. Bovendien worden er dan geen garantie meer geveven.
Een reparatie van het apparaat tijdens de garantieperiode mag alleen worden uitgevoerd door een klantenservice die door de fabrikant geauthoriseerd is, anders worden er geen garantie meer geveven bij schade die{naden optreedt.
Defecte onderdelen mogen alleen worden verrangen door originele onderdelen. Alleen bij deze onderdelen is gegardeerd, dat zij zullen voldoen aan de verligheidseisen.
■ Bescherm het apparaat gegen vocht en het binnendringen van vloeistoffen.
Gevaar door laserstraling
WAARSCHUWING
Het apparaat is uitergerust met een laser van de classe 1. Laserstraling is gevaarlijk voor het gezichtsvermögen!
Neem de volgende veiligheidsinstrcties in acht om uzelf of andereen nicht bloot te stellen aan laserstraling:
Het apparatusat nooit openen.
Laat het apparaatuitsluitend repareren door eenvakman.
Verander het apparatoat Niet.
Verkeersveiligheid
WAARSCHUWING
Veiligheid in het wegverkeer heeft hoogste prioriteit!
Neem de volgende veiligheidsinstrumentes in acht om uzelf of anderen nicht in gevaar te brengen:
Maaktu zich vertrouwd met de bediening van het apparaat alvorens te gaan rijden.
Bedien het apparaat alleen als de verkeerssatatie dit toelaat! Blij op een geschikte plaat stilstaan, om uitgebreide handelingen voor de bedieninguit te voeren.
Het bediendeel alleen verwijderen of aanbrengen als het voertuig stilstaat.
Stel een gepast volume in, zodate u akoestische signalen van de politicie, brandweer en andere reddingsdiensten fictig kunt waarnemen.
Omgang met batterijen
WAARSCHUWING
Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!
Voor de veilige omgang met batterijen neemt u de volgende veiligheidsinstructies in acht:
Gooi de batterij Niet in het vuur.
De batterij Niet kortsluiten.
Probeer de batterij Niet opnieuw op te laden.
Controller de batterij regelmatig. Vrijkomend batterijzuur kan het apparaat permanent beschadigen. Wees extra voorzichtig in de omgang met een beschadigde of lekkende batterij. Gevaar voor letsel door bijtende chemicalien! Veiligheidshandschoenen dragen.
Bewaar batterijen buiten bereik van kinderen. In geval van inslikken, onmiddelijk medische hulp zoeken.
Haal de batterijuit de afstandsbediening als u het apparaat langere tijd Niet gebruikt.
Inhoud van het pakket en inspectie van transport
WAARSCHUWING
Verstikkingsgevaar!
Verpakkingsmaterial mag nicht als speelgoed worden gebrukt. Er bestaat verstikkingsgevaar.
Het apparaat worden standaard met volgende componenten geleverd:
- Autoradio (inclusieve bediendeel)
Inbouwframe (opgezet) - Ombouwframe (opgezet)
- Verankeringplatz (incl. bevestigingsmaterial)
- Afstandsbediening
- 1 batterij CR2025, 3 V DC
- Sleutel voor inbouwframe (2x)
- Etui voor bediendeel
- Microfoon-unit met plakstrook
- Gebruiksaanwijzing
OPMERKING
Controller of de levering compleet is en of er spreke is van zichbare schade.
In geval de levering nicht compleet is of indien er sprake is van schade door gebrekkige verpakking of door transport, neemt u contact op met de Service-Hotline (zie garantiebewijs).
De verpakking afvoeren
De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zijn nicht schadelijk voor het milieu en gekozen uit afvoertechnische aspecten en.daarom recyclebaar.
Het terugvoeren van de verpakking in de materiaalkringloop is een besparing op grondstoffen en redueert het ontstaan van afval. Voer verpakkingsmaterialen die Niet更是 worden gezruukt af conform deplaatselijke geldende voorschriften.
OPMERKING
- Indien möglich de originele verpakking bewaren gedurende de garanti-periode van het apparaat, om het apparaat in geval van een garantie-kwestie volgens de voorschriften te konnen verpakken.
Bedieningselementen
Autoradio
1 POWER/DIM: apparaat in- en uitschaken/displayerverlichting dimmen
2 MODE: Bedrijfsmodus instellen
3 Multi-regelknop/SEL: draaien om waarden/volume in te stellen
4 Sensor voor afstandsbediening
5 LCD-schem
6 Ontgrendeling bediendeel
Kaartvak voor SD/MMC-kaarten
USB-aansluiting
AUX:3,5 mm stereo-ingangsbus voor de aansluiting vaneen extern audioapparaat
10 I: titel./zenderzoekactie vooruit
11 |:titel-/zenderzoekactie achteruit
12 AS/PS: automatisch opslaan van zenders
13 SCAN/REC: automatische zenderzoekactie/opnemen op informatiedrager aan USB-aansluiting of SD/MMCkaartvak
14 BAND/ENT: bandbereik kiezen/keuze bevestigen
15 MUTE: geluid uitschakelen
Toets : telefoongesprek beeinigen
Toets : telefoongesprek aannemen
18 PHONE: telefoofunction oproepen
DISP/#: displayfunction aangeven, toets #
20 DSP/O: klankinstallingen uitvoeren, cijfertoets O
21 PTY/9: zenders op PTY-groep zoeken/cijfertoets 9
TA/8: verkeersradio activeren/cijfertoets 8
23 AF/7: alternativeve frequenta Zoeken/regionale programma's activeren/cijfertoets 7
24 RDM/4: willekeurig afspelen in de CD/MP3-modus/cijfertoets 4
INT/3: introfundie in de CD/ MP3-modus, cijfertoets 3
26 RPT/2: herhaalfunctie in de CD/MP3-modus/cijfertoets 2
27 PAU/1: weergave aanhouden in de CD/MP3-modus, cijfertoets 1
28 OPEN: disc uitwerpen
29 CD-vak
Diefstalbescherming-LED/ positie-LED van het CD-vak
31 Houser voor bediendeel
32 RESET: apparatus resetten
ISO-blok aansluiting B
34 Platte autosteekzekering 10 A
ISO-blok aansluiting A
36 Bluetooth-antenna
SUBWOOFER: aansluitsnoer met cinch-stekkeraansluiting voor subwoofer
38 Stekkaansluiting voor microfoon-unit
LINE OUT: audio-cinch-uitgang L/R voor versterkers
40 Antenne-aansluiting voor DIN-antennestekker
Afstandsbediening
41 POWER/DIM: apparaat in- en uitschaken/displayerverlichting dimmen
Toets : telefoongesprek beeindigen
43 |: titel-/zenderzoekactie anscheruit
4 VOL: volume verhogen
45 Toets : telefoongesprek aannemen
46▶I: titel./zenderzoekactie vooruit
INT/3: introfundie in de CD/ MP3-modus, cijfertoets 3
VOL: volume verlagen
49 PTY/7: zenders op PTY-groep zoeken/cijfertoets 7
MP3-modus: een directory overslaan/cijfertoets 6
DSP/*: klankinstalling/toets*
52 BAND/O: frequentiebereik kiezen/cijfertoets O
Batterijvak
54 SEL/#: indrukken of ingedrukt houden om instelmogelijkheden op te roepen /toets #
TA/9: verkeersradio activeren/cijfertoets 9
56 AF/8: alternativeve frequenie zoeken/regionale programma's activeren/cijfertoets 8
MP3-modus: een directory terugspringen/cijfertoets 5
58 RDM/4: willekeurig afspelen in de CD/MP3-modus/cijfertoets 4
RPT/2: herhaalfunctie in de CD/MP3-modus/cijfertoets 2
60 II/1: weergave starten of aanhouden/cijfertoets 1
MODE: bedrijfsmodus instellen/oudnessfunctie
Accessoires
62 Stekker voor microfoon-unit
63 Microfoon
64 TALK-toets
groene LED voor verbindingsstatus
66 Etui voor bediendeel
67 Ombouwframe
68 Inbouwframe
Sleutel voor inbouwframe
70 Verankeringplaat (incl. bevestigingsmaterial)
Installatie
WAARSCHUWING
Bij de installmentie van het apparaat kan het tot materièle schade komen!
Laat het apparata liefst inbouwen door een vakkundig bedrijf.
- Als u het apparaat zich wilt inbouwen, neemt u de aanwijzingen voor inbouwen en aansluiten in deze gebruiksaanwijzing in ache voor een veilig en storingsvrij bedrivijf van het apparaat.

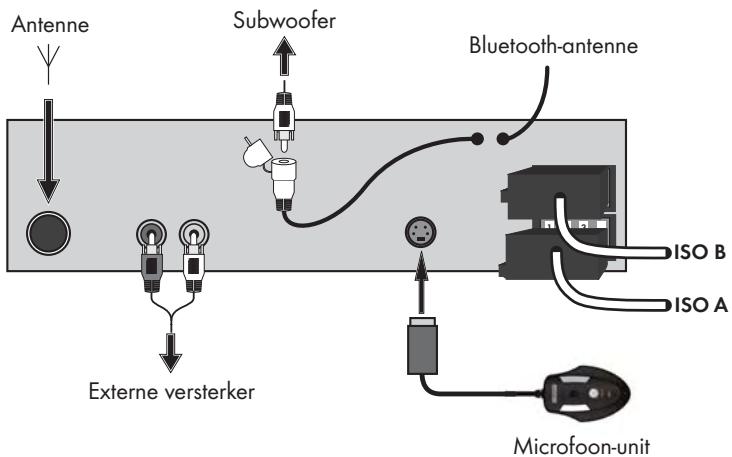

Aansluiting
LET OP
Het gebruik van verkeerde aansluitingen kan leiden tot beschadigingen aan het apparatus.
- Gebruik bij het inbouwen de ISO-aansluitingen van het apparaat. De voor het voertuig specifieke ISO-adapter, die u in voorkomend geval nodig heeft, kut u verkrijgen in vakkundige garages, in de vakhandel of op speciale afdelingen van warenhuizen. Bij gebruik van andere soorten van aansluitingen vervalt hetrecht op garantie!
Bezetting van de ISO-aansluitingen
Het zich is van achteren op de stekkers.
| ISO A | Bezetting | |
| 1 | onbezet | |
| 2 | onbezet | |
| 3 | onbezet | |
| 4 | Continuplus | |
| 5 | Antennespanning | |
| 6 | onbezet | |
| 7 | 12 V (ontstekingsplus) | |
| 8 | Minus (-) | |
| 1 3 5 7 2 4 6 8 | ISO B | Bezetting | |
| 1 | Achter rechts + | ||
| 2 | Achter rechts - | ||
| 3 | Voor rechts + | ||
| 4 | Voor rechts - | ||
| 5 | Voor links + | ||
| 6 | Voor links - | ||
| 7 | Achter links + | ||
| 8 | Achter links - | ||
Om het apparaat aan te sluiten op twee luidsprekers, alleen de kabels voor de voorste luidsprekers gebruiken.
OPMERKING
Neem in awhile, dat voor het opslaan van de zenders de aansluiting 4 in het ISO-blok A aan continuplus要去 zich aangesloten.
In een aantal voertuigmodellen is de standardbezetting van de aansluitingen [4] en [7] in het ISO-blok A zijdens de fabriek verwisseld. Als dit het geval is, kuren opgeslagen zenders verloren gaan. Als oplossing要去en de aansluitingen 7 (ontstekingsplus) en 4 (continuplus) in het ISO-blok A verwisseld worden.
U sunt ook een externe versterker aansluten aan de audio-cinch-uitgang. Neem hiervoorde gebruiksaanwijzing van de externe versterker in acht.
Antennestroom-aansluiting
LET OP
Mogelijk schade aan het apparata!
Verbind de aansluiting voor de antennestroom nooit met het motorstroom-kabel van de antennae.
De aansluiting voor de antennestroom staat voor een relais-aangestuurde antennene ter beschikking. Het relais schuift de antennene automatisch uit zodia het apparaat worden ingeschakeld. Bij het uitschaken schuift de antennene waar maar binnen. Deze aansluiting kan ook worden gebruikt om een externe versterker aan te sturen. Voor de exacte aansluiting a.u.b. de gebruiksaanwijzing van de versterker raadplegen.
Aansluiting van een externe versterker
Voor de aansluiting aan een externe versterker gebruikt u de audio-cinch-uitgang LINE OUT 39. Neem hiervoor de gebruiksaanwijzing van de externe versterker in acht.
Aansluiting van een externe subwoofer
Voor de aansluiting van een externe subwoofer gebruikt u de gele cinch-stekker-aansluiting SUBWOOFER 7. Neem hiervoor de gebruiksaanwijzing van de externe versterker in acht.
Aansluiting voor een microloon-unit
Voor de aansluiting van de microloon-unit gebruikt u de stekkeraansluiting voor de microloon-unit 38.
Aansluitschema
Inbouw
De autoradio kan in iedere standardd ISO-inbouwschacht worden ingezet. Mocht uw voertuig Niet over een ISO-schacht beschikken, wendl u zich dan tot een vakkundige garage, de vakhandel of de speciale afdelingen van warenhuizen.
OPMERKING
Vór de montage要去en beslilde beide schroeven van de transportbeveiliging aan de bovenste behuizing verwijderd worden (gemarkeerd door rode stickers)!
Sluit de snoeren kort aan, voordat u het apparaat definitief inbouwt. Verzekert u zich ervan, dat deze correct ingestoken zijn en dat het systeme correct functioneert.
Inbouwaanwijzingen
Zet het apparaat in de schacht die waarvoort is voorzien, of kies de inbouw-plaats zodanig, dat u alle toetsen comfortabel Aunt bereiken en de bestuurdner nicht worden belemmerd.
Sluit het apparaat alleen aan op een 12 V auto-accu die volgens de voor-schriften is geinstalleerd.
Sluit het apparaat alleen via de ISO-stekker in de auto aan.
Bouw het apparaat zodenig in, dat er geen ophoping van hitte kan ontstaan en dat het apparaat goed geventileerd is.
- Om fonctionele storingen te vermijden,要去 de inbouwhoek kleiner zich dan 30^ .
Het apparaat Niet inbouwen op een plaats waar het bloataat aan hoge temperaturen (bijv. directe zonnestraling of verwarmingslucht), sterke verrui-ling of sterke vibraties.
■ Als er veranderingen aan het voertuigoodzakelijk zijn, verwit u zich tot uw autodealer/een vakkundige garage.
Inbouw van het apparaat in de ISO-schacht
Trek het inbouwframe 68 en het ombouwframe 67 van de behuizing van het apparaat af.
Steek het inbouwframe in de ISO-schacht.
Buig de lussen van het inbouwframe om met behulp van een schroevendraaier, zodat het frame vast is gefexeerd in de inbouwschacht (zie afbeelding).
Controller of het frame goed vastzit.
Verbind het ISO-bussen-blok van het apparaat met de beiden ISO-stekkers van uw voertuig.
Verbind het antennekabel van de voertuigantenne met de antennebus van de autoradio.
Voer het snoer van de microfoon-unit in de inbouwschacht en sluit het aan de bus van de microfoon-unit aan. Leg het snoer zodanig, dat de microfoon-unit later kan worden bevestigd in het interieur van het voertuig, zich ook hoofdstuk „Microfoon gebruiken" op pagina 70.
Sluit eventuel het audio-cinchkabel van een externe versterker aan op de LINE OUT bussen 39 van het apparatus.
Sluit eventeel het audio-cinchkabel van een externe subwoofer aan op de gele cinch-stekkeraansluiting SUBWOOFER 7 van het apparaat.
Beveilig uw apparaat desnoods extra gegen diefstal. Bevestig de bevestigingschroef met de verankeringsplaat 70 en met het bevestigingsmaterial aan de motor-brandwand van de auto.
Schuif het apparaat voorzichtig in het inbouwframe totdat het vastklikt.
Nadat alle verbindingen tot stand+zijn gebracht, activeert u de toets RESET met een ballpoint of een ander puntig voorwerp.
Zet het bediendeel erin, zoals beschreiben onder „Bediendeel inzetten".
LET OP
Mogelijkhe beschadiging van de snoeren!
Let op het leggen van de snoerenijdens het inschuiven, om een beschadiging te vermijden.
Zet verwolgens het ombouwframe erop.
Het apparaat uitbouwen
Om het apparaat weeit te bouwen, gaat u als volgt te werk:
Verwijder het ombouwframe 57.
Steek de rechtter en de linker sleutel in de betreffende sleuf aan de zijkanten van het apparaat. (De lussen zich nu teruggebogen.)
Trek het apparaat eruit.
Ingebruikname
Bediendeel
Ter bescherming gegen diefstal, kurz u het bediendeel van het apparaat halen. Bewaar het afgenomen bediendeel nicht in uw voertuig.
OPMERKING
Als het bediendeel Niet in het frame is ingezet, knippert op het apparaat de LED van de diefstalbescherming 30.
Bewaar het bediendeel ter bescherming alttijd in het etui.
Bediendeel inzetten
Zet het bediendeel eerst met de linkerkant in het frame.
Druk dan de rechterkant vast, totdatdezevastklikt.
Klap het bediendeel verwolgens omhoog, totdat het vastklikt.
Controleer of het bediendeel correct en vast in het frame zit. Is het bediendeel Niet correct ingebouwd, kan het tot storingen komenijdens het gebruik van het apparatusat.
Bediendeel afnemen
Druk op de toets ⑥ om het bediendeel te ont-grendelen. Het bediendeel kanelt automatisch maar voren.
Kantel het bediendeel helemaal maar voren.
Schuif het bediendeel waar links en trek eerst de rechter en dan de linker kant eraf.
Afstandsbediening
Batterijplaatsen
OPMERKING
De meegeleverde batterij (type CR2025) is al in de afstandsbediening geplaats bij levering. Verwijder vór het gebruik eerst het isolatiestrookjeuit het batterijvak.
Om een neue batterij teplaatsen gaat u als volgt te werk:
Trek het batterijvak UIT de afstandsbediening doordat u eerst de zijdelingse vergrendeling indrukt en dan het batterijvak eruit trekt.
Verwijder de lege batterij enplaats een neue batterij van het type CR2025 (knoopel) in het batterijvak. Let op, dat de batterijen met de juiste polariteit worden geplaatst.
Schuif het batterijvak waar in de afstandsbediening, totdat het vastklikt.
Afstandsbediening gebruiken
Richt de afstandsbediening op de infrarood sensor 4 aan de voorzijde van het apparaat.
OPMERKING
U kunt de afstandsbediening tot op een afstand van ca. 8 m van het apparatusat gebruiken.
Bediening en bedrijf
In dit hoofdstuk krijt u belangrijke aanwijzingen over de bediening en het bedrijf van het apparatus.
OPMERKING
De meeste functies können zowel via de toetsen op het apparaat als via de toetsen van de afstandsbediening worden gebruikt. In deze gebruiksaaanjizing is de bediening via de toetsen op het apparaat beschreven. Worden de toetsen van de afstandsbediening bedoeld, dan worden dit uitdrukkelijk vermeld.
Wordt er binnen ca. 5 seconden geen instelling gedaan of een toets ingedrukt, keert het apparaat terug maar de vorige werkingswijze. Instelleningen die verandererd werden, worden opgeslagen.
In/uitschakelen
Drukt op op de toets POWER/DIM om het apparaat aan te zieten.
Op het display verschijnt de melding WELCOME.
Tip de toets POWER/DIM kort aan. Op het display verschijnt AUTO DIM.
Tip de toets POWER/DIM opniew kort aan. Op het display verschijnt MAN DIM.
AUTO DIM: de displayverlichting worden automatisch ingesteld afhankelijk van de lichtverhoudingen.
MAN DIM: de displayverlichting kan in twee standen (H = High en L = Low) door draaien van de multi-regelknop ingesteld worden.
Om uit te schakelen houdt u de toets POWER/DIM langer ingedrukt.
Installingen
WAARSCHUWING
Gehoorschade door te hoog volume!
Een te hoog volume kan uw gezhoor voor.altijd beschadigen.
Stel slechts een matig volume in.
Volume
Draai aan de multi-regelknop om het volume in te stellen.
Ontvangerblokkering (MUTE) aan-/uitzetten
Druk op de toets MUTE, om het geluid uit te zetten. Op het display knippert "MUTE".
Druk opnieuw op de toets MUTE, om het geluid waar aan te zieten. Bij de ontvangst van een PTY- of TA-zender worden de ontvangerblokkering opgeheven.
Bass/Hoge tonen/Balance/Fader
Druk op de toets SEL op de afstandbediening of op de multi-regelknop op het apparaat. Het actuele volume wordt aangegeven. Steeds wee drukken van de toets SEL of van de multi-regelknop roept het volgende instellingspunt op.
Volgende instellungen zijn möglichk:
VOL - Volume (van 0 tot 50),
BAS-Bass (van -10 tot 10),
TRE - Hoge tonen (van-10 tot 10)
BAL - Balance (klankverdeling:tussen de rechter en de linker luidsprekers) (van 10L tot 10R)
FAD - Fader (klankverdeling zusammen de achefterste en de voorste luidspeakers) (van 10F tot 10R)
Draai de multi-regelknop om deinstallingen van het getoonde menupunt te veranderen.
andereinstallingenvia de toetsSELofde multi-regelknop
Houd de toets SEL of de multi-regelknop ca. 2 seconden lang ingedrukt en druk daarna zo vaak op de toets SEL of de multi-regelknop, totdat de gewenste functie op het display worden aangegeven.
INVOL - inschakelvolume
Draai de multi-regelknop om het volumeniveau in te stellen waarmee het apparaat ingeschakeld moet worden.
REC - opnameformulaat
Draai aan de multi-regelknop om het opnameformat voor de opname op SD/MMC, resp. USB-informatiedragers op MP3 (MP3-bestanden) of WMA (WindowsMedia-Audio) in te stellen.
SUBW - subwoofer
U kunt een externe subwoofer aansluiten, voor een sterker baseffect.
Draai aan de multi-regelknop, om het baseffect aan (SUBW ON) of uit te zieten (SUBW OFF).
ADJ - tijd
OPMERKING
Het apparatusaat is uitergerust met een RDS-aangestuurde klok. De klok stelt zichzelf automatisch in als de EON-functionie is ingeschakeld en loopt ook door als de radio uitgeschakeld is. Als u geen RDS-signaal ontvangt, kutu deijd ook handmatig instellen.
Draai de multi-regelknop waarrechtsmondeuren in te stellen enaar links om de minuten in te stellen.
TAVOL - volume bij verkeersradio
Draai de multi-regelknop om het volumeniveau in te stellen waarop de verkeersberachten weergegeven要去en worden.
EON - informatatie van andere zenders
Bij ingeschakelde EON-functie schakelt de radio over op het verkeersnieuws of op de PTY-types, als de TA- of PTY-functie is geactiveerd.
Draai aan de multi-regelknop om de EON-functionie in te schakelen (EON ON), of ui te schakelen (EON OFF).
DSP - Equalizer (Digital Sound Processing)
Draai aan de multi-regelknop om eén van de instelleningen DSP CLASSIC, DSP ROCK, DSP POP, DSP FLAT of DSP NONE te kiezen. In deinstelling DSP NONE is geen DSP bij geschakeld. De instilling van deDSP-equalizer worden op het display aangegeven.
U=knt de equalizer ook door drukken op de toets DSP op de afstandsbediening instellen. Bij deze instelling is DSP uitgeschakeld, als de radiofrequentie wee wordt aangegeven.
TA - Traffic Announcement (verkeersradio)
Draai aan de multi-regelknop, om volgende instellingen uit te voeren:
TA SEEK: zodra het ontvangstsignaal voor verkeersberichten zwakker worden, of het ontvangstbereik worden verlaten, start de zoekactie en de sterkste TA-zender worden gezocht.
TA ALARM: zodra het ontvangstsignaal voor verkeersberichten zwakker worden, of het ontvangstbereik worden verlaten, klint een alarmsignaal.
PI - Program Identification (geluid bij de Zoekactie van zenders)
Draai aan de multi-regelknop, om volgende instellingen uit te voeren:
PI SOUND: zender-zoekactie met geluid.
PI MUTE: zender-zoekactie zonder geluid.
RETUNE (zoektielen van zenders met PI-identificatie)
Draai aan de multi-regelknop, om volgende instellingen uit te voeren:
RETUNE L: de Zoekactie maar een zender met de juiste PI-identificatie loopt 90 seconden.
RETUNE S: de Zoekactie maar een zender met de juiste PI-identificatie loopt 30 seconden.
MASK (bepaalde zenders verbergen)
Draai aan de multi-regelknop, om volgende instellingen uit te voeren:
MASK DPI: verbergt de AF-zenders, die een andere PI-identificatie hebben.
MASK ALL: verbergt de AF-zenders, die een andere PI-identificatie hebben en alle storende nicht-Pl-zenders, diedezelfdeZendfrequentie hebben.
Loudness
Houd de toets MODE ingedrukt, om de loudness-functionie in of uit te schaken.
Op het display verschijnt LOUD ON, resp. LOUD OFF.
Werkingswijze
Druk op de toets MODE, om te schakelen:tussen radio-ontvangst (frequentieaanduiding), CD/MP3-modus (CD), kaartvak (SD/MMC), USB-aansluiting (USB) en audio-ingang (AUX).
OPMERKING
De werkwijzen CD, SD/MMC en USB können alleen opgeroepen worden, als het overeenkomstige medium is ingelegd.
LCD-schem
Druk een paur keer op de toets DISP, om u na elkaar volgende informatie te latent tonen:
radiozenders, titel + artiest, tijd (wordt automatisch ingesteld bij RDS-ontvangst), PTY-installingen (deze RDS-functies worden door de radiostations in verschillende omvang uitgezonden; zich ook hoofdstuk „Radiofuncties") en freiagentie.
OPMERKING
Als u geen RDS of PTY-informatie ontvangt, verschijnt „PS NONE" of "PTY NONE" op het display.
Radio resetten (RESET)
Om de autoradio te resetten maar de fabrieksinstellungen, drukt u met een puntgoorwerp, bijv. met een ballpoint, op de toets RESET.
Reset het apparaat:
- bij de eerste ingebruikname,
na het aansluiten van de snoeren, - als nicht alle functietoetsen functioneren,
- bij het verschijnen van een foulmeling op het display.
Radiofunctions
Frequentiebereik kiezen
Druk op de toets BAND/ENT, om te schakelen:tussen UKW (F1, F2, F3) en middengolf (M1, M2).
Zendersautomatischzoeken
Drukt op de toetsen I of oI, om een zenderzoekactie te starten. Wordt een zender gezonden, dan stopt de zoekactie.
Zenders handmatig instellen
Houd één van de toetsen I of I twee seconden lang ingedrukt. Op het display verschijnt MANUAL.
Druk nu op de toetsen I of om de frequente in stappen van 0,05 MHz (UKW), resp. 9kHz (MW) te veranderen, totdat de gewenste frequente is ingesteld.
Als er ongeveer twee seconden lang geen toets worden ingedrukt, is opniew de automatische zenderzoekactie ingesteld. Op het display verschijnt AUTO.
Zenders opslaan
Voor ieder freiorentiebereik kuren 6 zenders worden opgeslagen.
Houd ca. 3 seconden lang één van de voorkeurtoetsen 1 tot 6 ingedrukt, om de actuel ingestelde zender op te sloan. Het succesvol opslaan worden gesignaleerd doordat de cijfers 1 tot 6 op het display worden aangegeven.
Zenders zoeken met alternatieve frequencies
Druk op de toets SCAN/REC, om het UKW-bandbereik te doorzoeken maar zenders met AF-sigmaal.
De Zoekactie stopt 5 seconden lang bij iedere gezonden zender en loopt dan verdier.
Als u de zender hoort en wilt opslaan, drukt u op de toets SCAN/REC, om de Zoekactie te stoppen.
Houd ca. 3 seconden lang één van de Voorkeurtoeisen 1 tot 6 ingedrukt, om de actueel ingestelde zender op te slaan. Het succesvol opslaan worden gesignaleerd doordat de cijfers 1-6 op het display worden aangegeven.
Opgeslagen zenders oproepen
Kies met BAND/ENT het freiquentiebereik.
Druk op één van de voorkeurtoeisen 1 tot 6, om de opgeslagen zender op te roepen.
Automatisch opslaan
Houd de toets AS/PS 3 seconden lang ingedrukt. Er worden onmiddelijk een Zoekactie gestart, die bijijdere zender die gezonden wordt ca. vijf seconden lang stopt. De weergave van de zender, resp. van deZendfrequentie knippert en de geheugenpositie worden aangegeven. Bij zwakke zenders gaat de zoekactie automatisch verdter.
Opgeslagen zenders doorlopen
Drukt op de toets AS/PS. Alle zenders worden kort opgeroeopen.
Als u de gewenste zender hoort, drukt u op de toets AS/PS. De gekozen zender blift geselecteerd.
Alternatieve frequencies (AF) aan-/uitzetten
U=knt naar alternatieve frequencies van een zender zoeken, zodat deze altijd optimaal kan worden ontvangen.
Druk op de toets AF. Op het display verschijnt de melding AF. Het apparaatzoekt nu altiijd maar de optimale frequentie van de actueel ingestelde zender.
Druk opniew op de toets AF, om de functie uit te schakelen. Op het display dooft de mededeling AF.
Regionaleprogramma's
Een aantal zenders zenden regionale programma'suit.
Om alleen de regionale programma's van een zender waar te gehen, houdt u de toets AF ingedrukt, totdat op het display de melding REG ON verschijnt.
Om het landelijkke programme waar in te schakelen, houdt u de toets AF ingedrukt, totdat op het display de melding REG OFF verschijnt.
Programmatype (PTY)
Met behulp van deze functie kutn u waar zenders van een bepaald genre zoeken. Volgende instellungen zijn möglichk:
| POP M | SPORT | VARIED | OLDIES |
| ROCK M | EDUCATE | JAZZ | SOCIAL |
| NEWS | DRAMA | COUNTRY | RELIGION |
| AFFAIRS | CLASSICS | WEATHER | PHONE IN |
| INFO | OTHER M | FINANCE | FOLK M |
| EASY M | CULTURE | CHILDREN | TRAVEL |
| LIGHT M | SCIENCE | NATION M | LEISURE |
| DOCUMENT |
OPMERKING
Houd er a.u.b. rekening mee, dat deze informatatie afhankelijk is van de regio, de radio-omroep en de zender.
Voor deze functie要去 de EON-functione ingeschakeld zich.
PTY-groep instellen
Druk op de toets PTY en druk verrolgens meermaals op eén van de cijfertoieten 1 tot 6, om de gewenste PTY-invoer te kiezen.
Om te schakelen:tussen de PTY-invoeren „Muziekgenre" en „Gesproken berichten" drukt u, bij de mededeling van de eerste PTY-invoer, opnieuw op de toets PTY.
De cijfertoetsen zijn als volgt bezet:
| Toets | Muziekgenre | Gesproken berichten |
| 1 | POP M, ROCK M | NEWS, AFFAIRS, INFO |
| 2 | EASY M, LIGHT M | SPORT, EDUCATE, DRAMA |
| 3 | CLASSICS, OTHER M | CULTURE, SCIENCE, VARIORED |
| 4 | JAZZ, COUNTRY | WEATHER, FINANCE, CHILDREN |
| 5 | NATION M, OLDIES | SOCIAL, RELIGION, PHONE IN |
| 6 | FOLK M | TRAVEL, LEISURE, DOCUMENT |
Als er 2 seconden lang geen invoer worden gedaan, start een automatische Zoekactie maar zenders, die overeenkomen met de PTY-invoer. Het zoeken stopt bij de eerstvolgende zender die worden gezonden.
PTY-functie in-/uitschakelen
Om de PTY-zoekactie te activeren, drukt u op de toets PTY. Op het display verzschijnt de melding PTY.
Bij de zenderzoekactie worden alleen rekening gezchoolen met zenders van de actueel gekozen PTY-identificatie.
Om de PTY-zoekactie uit te schakelen, drukt u opniew op de toets PTY.
Zenders zoeken volgens PTY-groep
Als u tijdens de weergave van een PTY-groep kort op de toets PTY of op de toetsen I, resp. I drukt, dan start de Zoekactie waar zenders die overeenkomen met deze PTY-groep onmiddelijk.
Wordt er geen zender gezonden, die overeenkommt met deze PTY-identificatie, verschijt kort de mededeling PTY NONE en daarna eindigt de Zoekactie bij de zender die als LASTe werden ingesteld.
Verkeersradio (TA - „Traffic Announcement")
Voor deze functie要去 de EON-functie ingeschakeld zijn.
Druk op de toets TA, om deze modus in of uit te schakelen.
In de TA-modus worden door andere zenders of werkwijzen direct omgeschakeld op de radiozender die op dat moment de verkeersradio uitzendt. Hierbij worden het onder TAVOL ingevoerde volumepeil ingesteld.
Drukijdens de weergave van de verkeersradio op de toets TA, om de TA-functionie te onderbreken, zonder dat de functie wordenuitgeschakeld.
Algemene CD-functions
OPMERKING
Vocht en hoge luchtvochtigheid konnen storingen van de CD-speler veroorzaken. Zet in dit geval de verwarming aan in de auto om de vochtigheid voor het gebruik te latent verdampen. Stel de CD-speler Niet bloat aan extream hoge of lage temperaturen.
Anti-Schok-Functie (ESP - „Electric Shock Protection“)
Dit apparatus is uitgerust met een anti-schok-functie. Deze functie dient ertoe om vibraties, bijv. op hobbelige straten te compenseren en een ononderbroken weergave ook bij beweging van het apparatus te garanderen. Bij het inschakenen van het apparatus worden het geheugen automatisch met gevevens geladen:
■ bij audio-CD's 12 seconden lang;
■ bij MP3-CD's 75 seconden lang.
CD's inleggen en uitmennen
Klap het bediendeel omlaag, doordat u op de ontgrendeling voor het bediendeel drukt.
Schuif de CD met de beschreiben kant omhoog in het CD-vak.
Sluit het bediendeel weer, doordat u het omhoog klapt. Het afspelen van de CD begint. Op het display verschijnt CDP PLAY.
Om de CD uit te nemen opent u wederom het bediendeel. Druk op de toets OPEN. De CD wordenuitgeworpen. Het apparaat schakelt over op radio-modus.
Haal de CD onmiddelijk uit het CD-vak. Als een uitgeworpen CD Niet na onceveer 5 seconden uitgenomen worden, dan trekt het apparaat deze weeraar binnen, waar bij de weergave darüber nicht worden gestart.
Titels overslaan
Druk op de toetsen of I, om de volgende, resp. de vorige titel te kiezen. Op het display worden het titelnummer aangegeven.
Snelle voor-/terugloop
Houd de toetsen of I langer ingedrukt om een snel doorlopen vooruit ofchteruit te starten.
Weergave onderbreken
Druk op de toets PAU/1, om de weergave te onderbreken.
Om de weergave voort te zetten, drukt u nog een keer op de toets PAU/1.
Herhalingsfunctie (RPT - Repeat)
Druk meermaals op de toets RPT/2 voor het overschakelenussen de herhalingsfuncties. Volgende instellenen zijn möglichk:
- RPT ONE: de actuele titel worden herhaald.
RPT ALL: de gehele CD worden herhaald. RPT worden nicht aangegeven.
Aanvullend bij MP3-CD's:
RPT DIR: alle titels in het actuele directory worden herhaald.
Is de functie RPT ONE of RPT DIR geactiveerd, dan wordt RPT op het display aangegeven.
Titels kort aanspelen
Druk op de toets INT/3. Op het display worden INT aangegeven. Na elkaar worden alle titels ca. 10 seconden lang aangespeeld.
Druk nog een keer op de toets INT/3, om de normale weergave te activeren.
Willekeurig afspelen van alle titels (RDM - Random)
Druk op de toets RDM/4. Op het display worden RDM aangegeven. Een willekeurig aangestuurde weergave worden gestart. Nogmaals drukken activeert de normale weergave.
Functies MP3-CDs
Weergave
Het apparatus kan bestanden van het formaat MP3 en WMA afsplen.
Een vermengen van titels en directories op hetzelfde niveau zou tot problemen bij het afspelen+kunnen leiden.
Tijdens de weergave worden de informatie uit de ID3-tag van het MP3-bestand gelezen enchyter elkaar op het display weergegeven.
Directory overslaan
Druk op de cijfertoets 6, om het volgende directory, resp. op de cijfertoets 5, om het vorige directory waar te gehen. Op het display worden kort de naam van het directory aangegeven, daarna begint de weergave automatisch.
OPMERKING
Staan er bestanden in het hoofd-directory van de CD, worden als directory-naam ROOT aangegeven op het display.
Zoekfuncties
Titelnummers Zoeken
Druk op de toets AS/PS. Op het display verzschijnt de melding MP3*.
Draai de multi-regelknop of druk op de cijfers op het apparaat, resp. op de afstandsbediening, om het gewenste titelnummer in te stellen.
Druk op de multi-regelknop of wacht 3 seconden lang, om de weergave van de ingestelde titel te starten.
OPMERKING
Bij de keuze van een titelnummer dat Niet bestaat, worden de titel met het grootste titelnummer weergegeven.
Titelnamen zoeken
Druk twee ker op de toets AS/PS. Op het display verzschijnt de melding *.
Draai de multi-regelknop, totdat de gewenste letter verschijnt.
Druk op de multi-regelknop, om de letter te bevestigen en om te schakelen op de tweede positie van de titelnaam. Op deze manier können er tot wel 16 letters ingevoerd worden.
Als u de gewenste tekens heeft ingesteld, drukt u op de toets BAND/ENT, om alle titels aan te gehen, die met de gezochaete tekens beginnen.
OPMERKING
- Worden er geen titels gezonden, die beginnen met de ingestelde tekens, worden kort NO MEDIA aangegeven en u kunt de instelling opniew doen.
Draai aan de multi-regelknop om een titel te kiezen en start de weergave met BAND/ENT.
Zoekactie waar directory's
Druk drie keer op de toets AS/PS. Het actuel weergegeven directory verschijnt.
Draai aan de multi-regelknop voor het omschakelenussen de aanweziged directory's.
Druk op de toets BAND/ENT, om het actuel aangegeven directory te kiezen. De weergave van de eerste titel van het gekozen directory start direct.
USB-aansluiting
Het apparaat kan USB-informatiedragers tot 16 GB verwerken. Hierbij mag de structuur van het directory maximaal 1024 mappen, 4096 bestanden en een directory-diepte van 8 niveaus bevatten.
Informatiedragers aansluiten
Haal het beschemkapje van de USB-aansluiting af.
Verbind uw USB-apparaat met de aansluiting. Het apparaat zoektaar MP3-of WMA-bestanden op de informatiedrager en op het display verschijnt de melding USB.
Zet het beschemkapje waar op de USB-aansluiting als er geen USB-apparaat is aangesloten om verruiling te voorkomen.
Weergave en Zoekfuncties
De bediening voor het afspelen van bestanden op de externe informatiedrager, evenals de Zoekfuncties, functioneert precie zo als bij MP3-CD's.
■ Als het apparaat in een andere modus staat (CD, Radio, AUX of MMC), kunt u de USB-informatiedrager selecteren met de toets MODE.
Kaartlezer (SD/MMC)
Het apparaat kan SD/MMC-geheugenkaarten tot 2 GB verwerken en SDHC-geheugenkaarten tot 32 GB. Hierbij mag de structuur van het directory maximaal 1024 mappen, 4096 bestanden een directory-diepte van 8 niveaus bevatten.
Informatiedragers aansluten
Schuif een geheugenkaart met het opschrift waar rechts wijzend in het kaartvak. De weergave van de MP3- of WMA-itels op de geheugenkaart start automatisch.
Weergave en Zoekfuncties
De bediening voor het afspelen van bestanden op de externe informatiedrager, evenals de Zoekfuncties, functioneert precies zo als bij MP3-CD's.
■ Als het apparaat in een andere modus staat (CD, Radio, AUX of USB), kunt u de kaartlezer selecteren met de toets MODE.
Opnamefunctie
OPMERKING
neem de geldende wettelijke bepalingen in uw woonplaats in acht met betrekking tot het makeen van kopieën van werken die auteursrechtelijk beschermd zich. In geval van twijfel wendl u zich a.u.b. tot eenvakman bij u in de buurt.
U kurz met uw apparaat gevevens opnemen van audio-CD, radio of externe audioapparatuur op USB- of SD/MMC-informatiedragers en MP3-, resp. WMAbestanden van een MP3-CD waar USB- ofSD/MMC-informatiedragers kopieren..
De bestanden worden onder volgende benamingen opgeslagen:
Titels van audio-CD's: Track001, Track002, ...
Bestanden van MP3-CD's: Music001, Music002, ...
Radio-opnames: Tuner001, Tuner002, ...
Opnames vindenplaats met een bitrate van 128 kbps en een samplingfrequentie van 44kHz .
Opnemen
Leg een opslagmedium in het kaartvak of sluit een informatiedrager aan op de USB-aansluiting.
Leg in voorkomend geval de CD erin, resp. sluit het externe audioapparaat aan.
Stel met de toets MODE de gewenste modus (CD, Radio, AUX) in.
Start in voorkomend geval de weergave van het externe audioapparaat.
Houd de toets SCAN/REC ingedrukt, totdat REC MMC of REC USB wordt aangegeven. In de modus CD wordt MMC ALL of USB ALL aangegeven. Is er geen informatiedrager aangesloten, waarop kan worden opgenomen, wordt NO MEDIA aangegeven.
Druk zo vaak op de toets SCAN/REC, totdat de gewenste opname-optie worden aangegeven. In geval van opnames van audio-CD kut u bovendien nog instellen of u alle titels van de CD (USB/MMC ALL) of alleen de actuèle titel (USB/MMC ONE) wilt opnemen.
Start de opname, door te drukken op de toets BAND/ENT.
De audio-gevevens worden nu in het ingestelde formaat (MP3 of WMA) op de informatiedrager opgeslagen. De knipperende „R" ervoor signaleert de opname.
OPMERKING
Als de gewenste informatiadrager vol is, wisselt de opname automatisch waar de andere informatiadrager, voor zover een overeenkomstige informatiadrager is aangesloten.
Om de opname te beëindigen, drukt u nog eenkee kort op de toets BAND/ENT. Nadat op het display kort WAIT wordt aangegeven, is de opname opgeslagen
Bestanden van MP3-CD kopiernen
U kunt enkele titels van een MP3-CD maar een externe USB-informatiedrager of een SD/MMC-kaart kopieren.
Leg een opslagmedium in het kaartvak of sluit een informatiedrager aan op de USB-aansluiting.
Houdijdens de weergave van een titel van een MP3-CD de toets SCAN/REC ingedrukt. De melding COPY MMC, resp. COPY USB verschijnt. Is er geen informatiedrager aangesloten, waarop kan worden opgenomen, worden NO MEDIA aangegeven.
Druk meermaals op de toets SCAN/REC om ofwel de kopieer-optie COPY USB (op USB-informatiedrager kopiernen) ofwel COPY MMC (op SD/MMC-kaart kopiernen) te selecteren.
Start de kopieerprocedure, door op de toets BAND/ENT te drukken.
Tijdens de kopieerprocedure verschijnt op het display COPY en een vermeling van het percentage van 01 - 100 dat de voortgang van het kopieren aangeeft. Na de melding COPY 100 is de kopieerprocedure beeingidg en de weergave van de MP3-titel worden voortgezet.
External audioapparatuur aansluten op het apparaat
Verbind de audio-uitgang van het externe audioapparaat (bijv. een MP3-speler) via een 3,5 mm stereo-jackplug met de bus AUX IN aan de voorzijde van het apparaat.
Kies de weergave van de audio-ingang doordat u eenaar keer op de toets MODE drukt, totdat op het display AUX wordt aangegeven.
Bluetooth-werkwijze
Om de Bluetooth-functions te gebruiken要去 de microfoon-unit aangesloten zijn aan het apparaat. Bovendien is een mobiele telefooN nodig, die de Bluetooth-datatransmissie ondersteunt.
Telefoo met het apparaat verbinden
Activeer de Bluetooth-functionie op uw mobiele telefon en voer een ZoekactieuitaarBluetooth-apparaten.
Na een successvolle Zoekactie verschijnt voor het apparaat de invoor CarBT op het display van de mobiele telefoon.
Kies deze invoer voor de verbinding en voer bij het aansluitende verzozek om een passwoord het passwoord 1234 voor het apparaat in. Eventuel moet u de opbouw van de verbinding nog een keer bevestigen.
Na succesvolle koppeling verschijnt op het display van het apparaat kort
CONN OK en de groene LED op de microfoon-unit brandt.
Microfoon gebruiken
Tijdens het telefoongesprek haort u de beller via de luidsprekers die op de autoradio� aangesloten.
Voor de optimale overdracht van uw stem,plaatst u de microfoon-unit in uw buurt.
Plaats de microfoon-unit bijv. op het dashboard. HiertoeCNT u de meegeleverde plankstrook gebruiken. Maak in dit geval het oppervlak eerst vrij van stof en vet. De plankstrook kan voor de bevestiging op vrijwel alle gladde ondergronden worden gebruikt.
OPMERKING
- Monteer de microfoon Niet in de buurt van luidsprekers,,ondat anders de spreakkwaliteit slechter worden.
Telefoongesprek aannemen/beindigen
Bij een binnenkomende oproep hoogt u het belsignaal via uw mobiele telefoo, terwijil op het display van de autoradio het nummer van de beller worden getoond.
U neemt een binnenkomende oproep aan, doordat u op de toets TALK op de microfoon-unit drukt of op de toets op het apparaat, resp. op de afstandsbediening.
Beëindig het telefoongesprek door opnieuw op de toets TALK op de microfoon-unit te drukken, of op de toets op het apparaat, resp. op de afstandsbediening.
Oproep negeren
Druk bij een binnenkomende oproep op de toets op het apparaat, resp. op de afstandsbediening, om de oproep te weigeren.
Bellen
Druk op de toets op het apparaat, resp. op de afstandsbediening. Op het display verzschijnt DIAL.
Voer met de cijfertoetsen op het apparaat, resp. op de afstandsbediening het telefoonnummer in, dat u wilt bellen.
Druk nu nogmaals op de toets. Het nummer worden gekozen en op het display verschijnt CALLING.
Numerherhaling
Houd de toets TALK op de microfoon-unit of de toets op het apparatusat, resp. op de afstandsbediening, onceveer 2 seconden lang ingedrukt.
- Als er eerder geen telefoonnummer werden gekozen via de cijfertoetsen op het apparaat, resp. van de afstandsbediening, worden door de mobiele telefoo in als LASTE gekozen telefoonnummer gekozen.
- Als er eerder een telefoonnummer via de cijfertoetsen op het apparaat, resp. van de afstandsbediening ward gekozen, worden dit telefoonnummer gekozen.
Bellijsten
Druk op de toets PHONE op het apparaat. Op het display verschijnt CALL LIST.
Druk opniew op de toets PHONE. Op het display verschijnt IN CALL.
Draai de multi-regelknop, om te kiezen:tussen de volgende aanduidingen:
- IN CALL: de LASTE 20 inkomende oproepen aangeven.
OUTCALL: de laatste 20uitgaande oproepen aangeven.
Druk opniew op de toets PHONE. Op het display verschijnt READING enervoigens worden het LASTe inkomende (IN CALL), resp. gekozen (OUT CALL) telefoonnummer aangegeven.
Draai de multi-regelknop of druk op de toetsen VOL op de afstandsbediening om de 20 staat ingekomen, resp. gekozen nummers na elkaar te tonen.
Druk op de toets op het apparaat, resp. op de afstandsbediening, om het geselecteerde telefoonnummer te kiezen.
Druk op de toets op het apparaat, resp. op de afstandsbediening, om de nummerherhaling tebeeindigen en de bellijst te verlaten.
Telefoonboek-functie
U=knt tot 20 contacten (telefoonboek-records) van de verbonden mobiele telefoon overzetten op het apparaat en zodoende vanuit het apparaat de contacten selecteren en opbellen.
OPMERKING
Details over de transmissie van de contacten via Bluetooth, vindt u in de gebruiksaanwijzing van uw mobiele telefoon.
leder overbezet contact worden op de geheugenpositie PB01 opgeslagen. De contacten die al overbezet werden, worden automatisch een geheugenpositie verder (PB02, etc) opgeslagen.
Druk op de toets PHONE op het apparaat. Op het display verschijnt CALL LIST.
Draai de multi-regelknop, om de mededeling PH BOOK te kiezen.
Druk opniew op de toets PHONE. Op het display verschijnt READING. Vervolgens verschijnt PB01 en de naam en het telefoonnummer van de eerste geheugenposition worden aangegeven.
Draai de multi-regelknop, om andere telefoonrecords te selecteren.
Druk op de toets op het apparaat, resp. op de afstandsbediening, om het gekozen telefoonnummer te kiezen.
Druk op de toets op het apparaat, resp. op de afstandsbediening, om het gesprek te beeindigen en de telefoonboek-functie te verlaten.
Bellijsten en telefoonboekrecords wollen
Druk op de toets en houd deze ingedrukt op het apparaat, resp. op de afstandsbediening, totdat op het display RESET verschijnt. De Bluetooth-verbinding met de mobiele telefoon worden beeingidg en alle telefoonboekrecords en bellijsten op het apparaat worden gewist.
Het apparaat gebruikt het A2DP-profiel (Advanced Audio Distribution Profile) en kan zodoende audiogeveens van uw mobiele telefoon weergeven.
Kies op uw mobiele telefoon een audiobestand en start de weergave.
Op het display van het apparaat verschijnt de invoor A2DP en het audiobestand worden weergegeven via de luidspekers die op het apparaat aangesloten zich.
OPMERKING
Op de mobiele telegram moet eventuel de weergave via Bluetooth Stereo-Headset worden omgesteld. Neem hierbij de gebruiksaanwijzing van uw mobiele telegram in acht.
Bij eenaar mobiele telefoons schakelt het apparaat Niet automatisch over op de A2DP-modus. Schakel in dit gevalaar de A2DP-modus, doordat u meermaals drukt op de toets MODE, totdat op het display de mededeling BT MUSIC of A2DP verschijnt.
Het apparaat gebruikt het AVRCP-profiel en maakt daarmee de besturing möglich van audioapparaten.
Met de toets PAU/1 op het apparaat of de toets II/1 op de afstandsbediening kut u de weergave van het audio-bestand op de mobiele telefoon aanhonden, resp. opniew starten.
Met de toetsen I of op het apparaat of op de afstandsbediening kunt u het vorige of het volgende audio-bestand oproepen op de mobiele telefoon.
Reiniging
Veiligheidsvoorschriften
LET OP
Mogelijk beschadiging van het apparatus
Let erop, dat er bij het schoonmaken geen vocht in het apparaat indringt, om onherstelbare schade aan het apparaat te vermijden.
Display reinigen
■ Reinig de voorkant van het apparaat / het display uitsluitend met eenlicht vochtige, Plainsvrijde doek en een mild afwasmiddel.
Milieurrichtlijnen
Apparaat afdanken
Deponeer het toestel in geen geval bij het normale huisvuil.
Dit product is onderworpen aan de Europese richtlijn 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).
Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.
Batterijen afvoeren
Batterijen/accu's mogen Niet met het huishoudelijk afval worden afgevoerd. Elke consument is wettelijk verplicht batterijen/accu's in te leveren bij een inzamelpunt in zijn gemeente of in de handel. Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen/accu's uitsluiten in ontladen toestand in.
Problemen oplossen
In dit hoofdstuk krijgt u belangrijke aanwijzingen over de lokalisering van storingen en het verhelen van storingen. Neem de aanwijzingen in acht om gevaren en beschadigingen te vermijden.
Veiligheidsvoorschriften
WAARSCHUWING
Neem de volgende veiligheidsinstructies in acht om gevaren en materiele schade te vermijden:
Reparations aan elektrische apparatuur mogen alleen worden uitgevoerd door vakmensen, die door de fabrikant zich geschoold. Door onvakkundige reparations können aanzienlijke bevaren optreden voor de gebruiker en kan er schade ontstaan aan het apparaat.
Oorzaken van storingen en deze verhelpen
De navolgende tabel helpt bij de lokalisering en het verhelpen vankleinere storingen:
| Probleem | Mogelijk oorzaak | Oplossing |
| Het apparaat kan nicht ingeschakeld worden | Het ontstekingsmechanisme is Niet ingeschakeld. | Schakel het ontstekingsmechanisme in door de sleutel te draaien. |
| Zekering is defect. | Vervang de zekering. | |
| Geen geluid | Het volume staat op minimum. | Verhoog het volume. |
| De snoeren zijn nicht correct aangesloten. | Controler de snoerverbindingen. | |
| Het geluid is uitgeschakeld. | Druk op de toets MUTE, om het geluid waar in te schakelen. | |
| De CD worden nicht geladen ofuitgeworpen | Er zit al een CD in het apparaat. | Verwijder de CD. |
| De CD is verkeerdom ingelegd. | Leg de CD met het opschrift maar boven erin. | |
| De CD is verruild of defect. | Maak de CD schoon of leg een andere CD in. | |
| De temperaturen in de autoijken te hoog. | Laat het voertuig ventileren, totdat de temperatuur werk is gedaald op bedrijfstemperatuur. | |
| Condensatie op de laserlens | Zet het apparaat eenaar uuruit en probeer het dan opnieuw. | |
| Functietoetsen functioneren Niet | Het apparaat heeft een storing. | Druk op de toets RESET. |
| Het bediendeel zit Niet goed. | Controler of het bediendeel correct zit. | |
| De CD springt. | De inbouwhoek is groter dan 30°. | Corrigeer de inbouwhoek. |
| De CD is erg vuil of defect. | Maak de CD schoon of leg een andere CD in. | |
| Fouten bij self-gebrande CD's | Controler de zichgebrande CD op een ander afspeelapparaat. | |
| Radio en/of het automatische opslaan van zenders functio-neert Niet | Het antennekabel is nicht correct aangesloten. | Controler of het antennekabel correct zit. |
| De signalen van de zenderল te zwak. | Stel de zenders handmatig in. | |
| Het zenderge-heugen functio-neert Niet | De aansluiting 4 in het ISO-blok A (continuplus) is nicht correct aangesloten. | Controler de snoerverbindingen. Neem hiertoe het hoofdstuk "Aansluiting"in acht. |
| Apparaat op USB-aansluiting functioneert Niet | De USB-aansluiting is bedoeld voor apparaten die volgens de USB-norm functi-oneren. Niet alle apparaten die te verkuijen zijn:komen aan deze norm tegemoet. Mogelijk is een apparaat aangesloten dat Niet volgens de USB-norm functioneert. | Sluit een apparaat aan dat volgens de USB-norm functioneert. Verzekert u zich ervan, dat de informatiedrager geformatteerd is met het bestandsystem FAT32. |
| Kaartlezer leest de kaart Niet | De kaart is eventuele defect, verruild of er Niet correct ingelegd. | Controler de kaart. Schuif.Deze met deijken met het opschriftaar rechts wijzend erin. Verzekert u zich ervan, dat de informatiedrager geformatteerd is met het bestandsystem FAT32. |
| De Bluetooth-verbinding functioneert Niet | De mobiele telefoon ondersteunt geen Bluetooth-transmissie. | Voer de verbinding van mobiele telefoon en apparaat opnieuw ut. Lees hierover ook beslist de gebruiksaanwijzing van uw mobiele telefoon. |
| De mobiele telefoon is Niet aan het apparaat gekoppeld. |
OPMERKING
- Als u met de eerdergenoemde stappen het probleem nicht kunt verhelpen, neem dan a.u.b. contact op met de klantenservice.
Appendix
Technische gegevens
Algemeen
| Ingangsspanning | 12 | VDC |
| Ingangsstroom | max. 10 | A |
| max. impulsvermögen | 4 x 40 | W |
| Nominal vermogen (be 1% verrormingsfactor) | 4 x 13,5 | W |
| Bedrijftemperature | +5 - +40 | °C |
| Vochtigkeit (geen condensatie) | 5 - 90 | % |
| Afmetingen (L x B x H) | 18,6 x 20,6 x 5,7 | cm |
| Gewicht | ca. 1480 | g |
| Zekering apparaat platte autosteekzekering | 10 | A |
| Frequentie FM (UKW) | 87,5 - 108 | MHz |
| Frequentie AM (MW) | 522 - 1620 | kHz |
| Geheugenplaatsen voor zenders FM (UKW) | 18 | plaatsen |
| Geheugenplaatsen voor zenders AM (MW) | 12 | plaatsen |
Afstandsbediening
| Batterij knoopcel (CR 2025) | 3 | V |
Audio-ingang (AUX)
| Stereo-jackplug | 3,5 | mm |
USB-aansluiting
| USB 1.1 en 2.0 compatibile informatiedrager |
Kaartvak
| SD/MMC aansluiting voor geheugenkaarten |
EG-conformiteitsverklaring
Dit apparaat is in overeenstemming met de fundamentele eisen en de andere relevante voorschriften van de automotive richtlijn 2004/104/EC en de R&TTE richtlijn 1999/5/EC.
De volledige originele conformiteitsverklaring is te verkriijgen bij de importeur.
CE
Garantie
U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs.
Mocht u aanssprak wollen make op de garantie, neem dan Telefonisch contact op met uw serviceadres. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.
OPMERKING
De garantie geldt alleen voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, of voor onderdelen die aan slijtage onderhevig zich, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.
Het product is alleen bestemd voor het privé- en Niet voor het bedrijfsmatige gebruik.
Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geauthoriseerd servicefiliala背后 itgevoerd, vertalt de garantie. Uw wettelijk rechten worden door deze garantie nicht beperkt. De garantieperiode wordt Niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en Gebreken die möglich reeds bij de aankoop aanwezig zich,要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee dagena de dag van aankoop. Na verstrieken van de garantieperiode要去en alle voorkomende reparations vergoed worden.
Importeur
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
SILVERCREST®
Garantie
Bluetooth autoradio KH 2377
Om een kosteloos verloop van de reparatie zeker te stellen, a.u.b. contact opnemen met de Service-Hotline. Houd hierbij uw aankoopnota bij de hand.
Afzender a.u.b. duidelijk leesbaar vermelden:
Naam
Voornaam
Adres
Postcode/plaats
Land
Telefoon
Datum/handlekening
NL Kompernass Service Netherland
Tel.: 0900 1240001
e-mail: support.nl@kompernass.com
BE Kompernass Service Belgium
Tel.: 070350315
e-mail: support.be@kompernass.com
Beschrijving van de fou't/storing:
Inhaltsverzeichnis
Einführung. 82
Vorwort. 82
