Producttype	Autoradio CD/MP3 met FM/AM-ontvanger
Merk	SILVERCREST
Model	KH 2382
Afmetingen (L x B x H)	18,6 x 20,6 x 5,7 cm
Gewicht	1475 g
Voeding	12 V DC, max. stroom 10 A, platte auto-zekering 10 A
Radiofrequentiebereiken	FM (UKW): 87,5 - 108 MHz; AM (MG): 522 - 1620 kHz
Aantal opgeslagen zenders	FM: 18, AM: 12
Ondersteunde audioformaten	Audio-cd, MP3-cd, MP3, WMA
Externe gegevensdragers	USB-poort (tot 8 GB), SD/MMC-kaartlezer (tot 8 GB)
Auxiliaire audio-ingang	3,5 mm stereo jack-aansluiting (AUX IN)
Audio-uitgang	Cinch LINE OUT (L/R) voor externe versterker
Uitgangsvermogen	Max. 4 x 40 W, nominaal 4 x 13,5 W (1% vervorming)
Belangrijkste functies	RDS-radio (AF, TA, PTY), cd/mp3-speler met anti-shock (10 s cd, 120 s mp3), opname op USB/SD, infrarood afstandsbediening, loudness-functie, DSP-equalizer (Classic, Rock, Pop, Flat)
Afneembaar frontpaneel	Ja, met vergrendeling en knipperende anti-diefstal LED
Bedrijfstemperatuur	+5 °C tot +40 °C, luchtvochtigheid 5-90% (zonder condensatie)
Onderhoud en reiniging	Reinig de behuizing met een vochtige doek en een mild reinigingsmiddel; voorkom binnendringen van vocht
Veiligheid	Klasse 1 laser (niet openen), verkeersveiligheidsinstructies, anti-schokbescherming, beveiligingszekering
Meegeleverde accessoires	Montageframe, afdekframe, verankeringsdoos, afstandsbediening (batterij CR2025 inbegrepen), demontagesleutels (x2), paneletui, gebruiksaanwijzing
Garantie	3 jaar vanaf aankoopdatum (materiaal- en fabricagefouten)
Land van herkomst / Importeur	Geïmporteerd door KOMPERNASS GMBH, Burgstrasse 21, 44867 Bochum, Duitsland

Veelgestelde vragen - KH 2382 SILVERCREST

Hoe reset ik de autoradio KH 2382 ?

Gebruik een puntig voorwerp (balpen) om op de RESET-knop aan de voorkant van het apparaat te drukken. Hiermee worden de fabrieksinstellingen hersteld. Voer deze handeling uit na de eerste ingebruikname, na het aansluiten van de kabels, of bij storingen.

Hoe stel ik handmatig de tijd in?

Houd de SEL-knop ongeveer 2 seconden ingedrukt, druk vervolgens meerdere keren op SEL tot de tijd wordt weergegeven. Draai de multifunctionele regelaar naar rechts om de uren in te stellen, naar links voor de minuten. De tijd wordt automatisch ingesteld als u een RDS-signaal ontvangt met EON ingeschakeld.

Hoe neem ik een radio-uitzending op op een USB-stick?

Plaats een USB-stick (FAT32-formaat) in de USB-poort. Selecteer de radiomodus met MD/LD. Houd de SCN/REC-knop ingedrukt tot REC USB wordt weergegeven. Druk op BND/ENT om de opname te starten. Druk kort op BND/ENT om te stoppen. De bestanden worden opgeslagen in MP3- of WMA-formaat (afhankelijk van instelling) met de naam Tuner001, enz.

Wat te doen als de cd niet wordt gelezen of wordt uitgeworpen?

Controleer of de cd met de bedrukte zijde naar boven is geplaatst, niet vuil of bekrast is. Als de temperatuur in de cabine te hoog is, ventileer het voertuig. Bij condensatie op de laserlens, schakel het apparaat enkele uren uit. Zorg ervoor dat er geen cd aanwezig is. Reinig de cd met een zachte doek.

Hoe sluit ik een externe mp3-speler aan?

Sluit de audio-uitgang van uw mp3-speler aan op de AUX IN-aansluiting (3,5 mm stereo jack) op het frontpaneel. Druk meerdere keren op MD/LD tot AUX op het scherm verschijnt. Het volume wordt geregeld met de multifunctionele regelaar.

Hoe sla ik een radiozender op?

Selecteer de gewenste zender en houd vervolgens een van de zendertoetsen 1 tot 6 ongeveer 3 seconden ingedrukt. De opslag wordt bevestigd door een korte onderbreking van het geluid. U kunt 6 zenders per golfbereik opslaan (FM1, FM2, FM3, MW1, MW2).

Waarom is er geen geluid?

Controleer of het volume niet minimaal is (druk op SEL en draai aan de regelaar), of de MU-functie (mute) niet is ingeschakeld (druk nogmaals op MU), en of de luidsprekerkabels goed zijn aangesloten. Als het probleem aanhoudt, controleer dan de zekering (10 A) en vervang deze indien nodig.

Hoe gebruik ik de herhaalfunctie op een mp3-cd?

Druk meerdere keren op de RPT/2-knop om te schakelen tussen de modi: RPT ONE (herhaalt het huidige nummer), RPT DIR (herhaalt alle nummers in de huidige map), RPT ALL (herhaalt de hele schijf - geen weergave). De modus wordt kort op het scherm weergegeven.

Wat te doen als de afstandsbediening niet werkt?

Controleer of de batterij (CR2025) met de juiste polariteit is geplaatst en niet leeg is. Richt de afstandsbediening op de infraroodsensor (markering 23) op het frontpaneel. De maximale afstand is ongeveer 8 meter. Vervang de batterij indien nodig.

Hoe reinig ik de autoradio?

Gebruik alleen een licht vochtige doek en een mild reinigingsmiddel om de behuizing te reinigen. Voorkom dat er vloeistof in het apparaat binnendringt. Gebruik geen oplosmiddelen of schurende producten. Gebruik voor de cd-speler een speciale reinigings-cd.

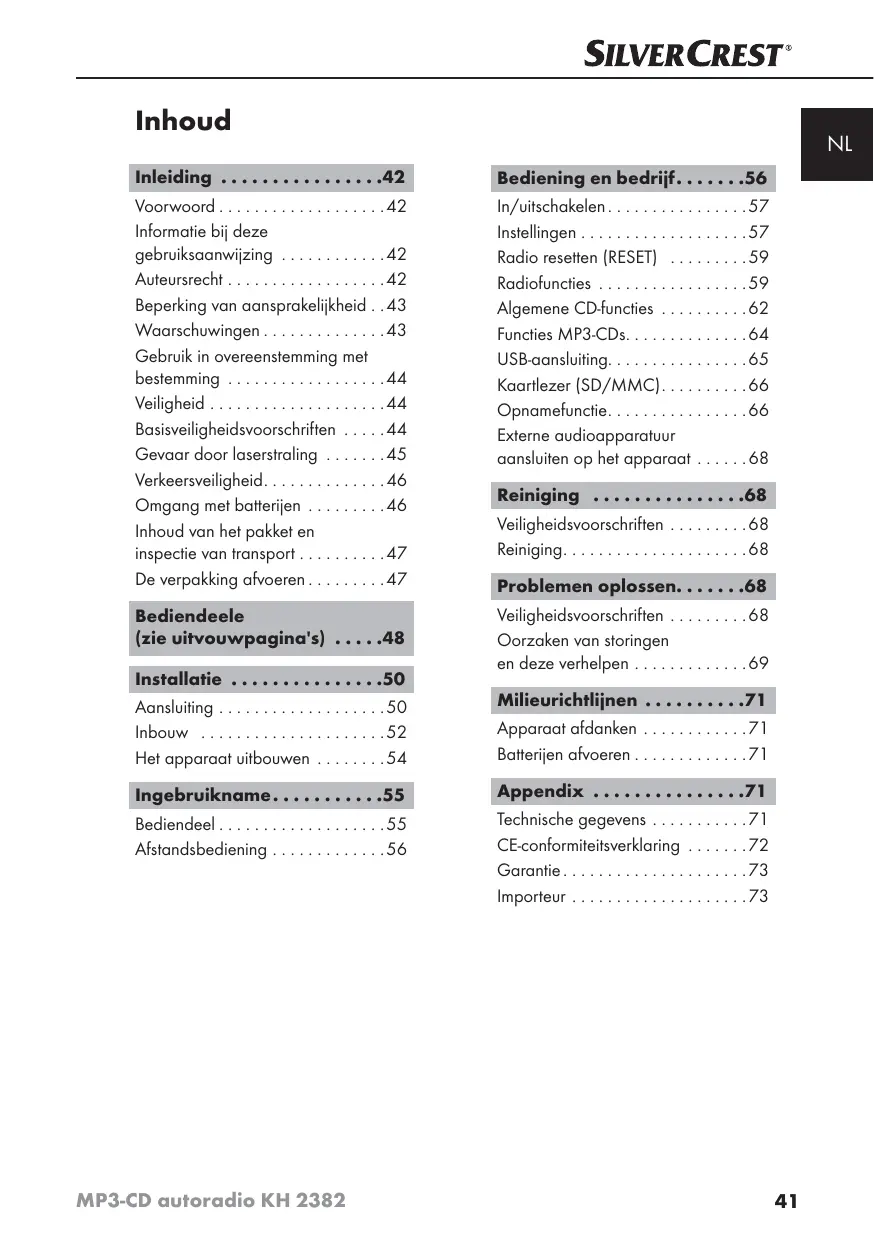

GEBRUIKSAANWIJZING KH 2382 SILVERCREST

FR Mode d'emploi 5
NL Gebruiksaanwijzing 41
DE Bedienungsanleitung. 77

Sommaire

Introduction 6

Prologue. 6

gebruiksaanwijizing 42

Auteursrecht 42

Beperking van aansprakelijkheid .43

Waarschuwingen 43

Gebruik in overeenstemming met

bestemming 44

Veiligheid 44

Basisveiligeidsvoorschriften 44

Gevaardoorlaserstraling.45

Verkeersveiligheid. 46

Omgang met batterijen 46

Inhoud van het pakket en

inspectie van transport 47

De verpakking afvoeren. 47

Bediendeele

(zie uivvouwagina's) . . .48

Installatie 50

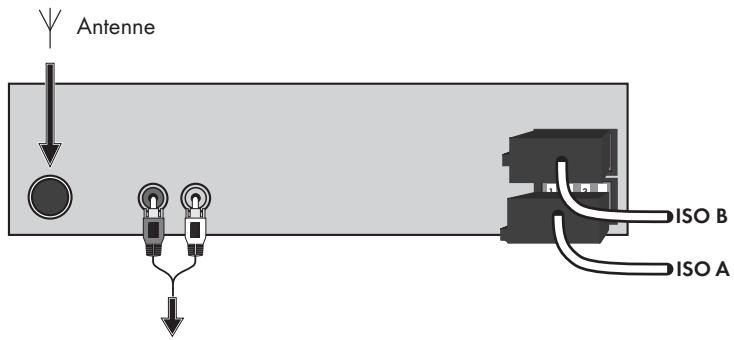

Aansluiting 50

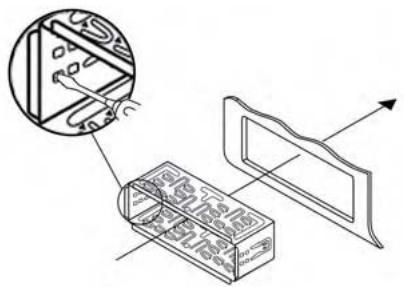

Inbouw 52

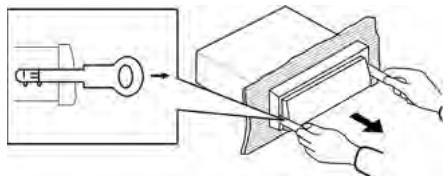

Het apparaatuitbouwen. 54

Ingebruikname. .55

Bediendeel 55

Afstandsbediening 56

Bediening en bedrivf. .56

In/uitschakelen. 57

Installingen 57

Radio resetten (RESET) 59

Radiofunctions 59

Algemene CD-functions 62

Functies MP3-CDs. 64

USB-aansluiting. 65

Kaartlezer (SD/MMC). 66

Opnamefungie. 66

External audioapparatuur

aansluiten op het apparaat .68

Reiniging 68

Veiligheidsvoorschriften 68

Reiniging. 68

Problemen oplossen. . . . . .68

Veiligheidsvoorschriften 68

Oorzaken van storingen

en deze verhelpen 69

Milieurichtlijnen .71

Apparaat afdanken 71

Batterijen afvoeren. 71

Appendix 71

CE-conformiteitsverklaring 72

Garantie 73

Imprimeur 73

NL

Inleiding

Voorwoord

Geachte klont,

Met de aankoop van de MP3-CD autoradio KH 2382 heeft u gekozen voor een kwaliteit'sproduct van SilverCrest, dat in technisch en fonctioneel opzicht voldoet aan de modernste stand van ontwikkeling.

Lees de hier gegeven informatie, zodate u snel vertrouwd raak met uw apparaat en volledig gebruik kutn make n van alle functies ervan.

Wij wensen uw veel plezier toe bij het gebruik.

Informatie bij deze gebruiksaanwijzing

Deze gebruiksaanwijzing maakt onderdeel uit van de MP3-CD autoradio KH 2382 (navolgend aangeduid als apparaat) en voorziet u van belangrijke aanwijzingen voor het gebruik in overeenstemming met de bestemming, deeiligheid, het inbouwen en aansluiten, evenals voor de bediening van het apparaat.

De gebruksaanwijzing moet voortdurend nabij het apparaat beschikbaar zich. Zij要去 door iedere persoon gelezen en gezruikt worden, die opdracht heeft voor de inbouw en de bediening van het apparaat, alsmede voor het verhelpen van storingen van het apparaat.

Bewaar de gebruiksaanwijzing en geef deze met het apparaat door aan de volgende eigenaar.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd.

Behoudens alle rechten, ook die van de fotomechanische weergave, de reproductie en het in omloop brengen door middel van speciale methodes (bijvoorbeeld verwerking van data, informatiedragers en datanetten), ook gedeelelijk, evenals inhoudelijk en technische veranderingen.

Beperking van aansprakelijkheid

Alle technische informatie, gegevens en aanwijzingen voor de inbouw en aansluiting en de bediening in deze gebruiksaanwijzing voldoen aan de laatste stand bij het in druk bezorgen en resulteren aanBESTe weten uit afweging van onze ervaringen eninzachten tot dusverre.

Men kan op basis van de gegevens, afbeeldingen en beschrijvingen in deze gebruiksaanwijzing geen aanspraken doein gelden.

De fabrikant is nicht aansprakelijk voor schade als gevolg van het Niet in ache nemen van de gebruiksaanwijzing, gebruik dat Niet volgens de bestemming is, ondeskundige reparaties, ongeoorloofd uitgevoerde veranderingen of gebruik van ongeoorloofde onderdelen.

Waarschuwingen

In de onderhavige gebruiksaanwijzing worden volgende waarschuwingen gebruikt:

WAARSCHUWING

Een waarschuwing op dit niveau van gevaar duidt op een eventuele gevaarlijke situatie.

Als de gevaarlijke situatie nicht worden vermeden, kan dit letsel tot gevolg haben.

De aanwijzingen in deze waarschuwing opvolgen om persoonlijk letsel te vermijden.

LET OP

Een waarschuwing op dit niveau van gevaar duidt op een eventuele materiele schade.

Als de gevaarlijke situatie nicht worden vermeden, kan dit materièle schade tot gevolg haben.

De aanwijzingen in deze waarschuwing opvolgen om materiele schade te vermijden.

OPMERKING

Een opmerking wijst op extra informatie, die de omgang met het apparaat vergemakkelijk.

Gebruik in overeenstemming met bestemming

Dit apparaat is alleen bestemd voor de ontvangst van FM/AM-radiozenders, alsmede voor de weergave van audio- en MP3-CD's, MP3-bestanden van USB-informatiedragers en SD/MMC-geheugenkaarten, als ook van audiosignalen van externe audioapparatuur. Bovendien kut u met dit apparaat radio-uitzendingen en audio-CD's als MP3-, resp. WMA-bestanden opnemen op USB-informatiedragers en SD/MMC-geheugenkaarten.

Een ander of verdergaand gebruik geldt als nicht in overeenstemming met de bestemming.

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Er kan gevaar van het apparatusaatuitgaan in geval van gebruik dat Niet in overeenstemming is met de bestemming en/of andersoortig gebruik.

Het apparaat uitsluitend gebruiken in overeenstemming met de bestemming.
De beschreiben procedures in deze gebruiksaanwijzing nakomen.

Alle vormen van claims wegens schade door gebruik dat Niet volgens de bestemming is+zijn uitgesloten.

Het risico isuitsluitend voor de gebruiker.

Veiligheid

In dit hoofdstuk kriijgt u belangrijke veiligheidsinstrumenties voor de omgang met het apparaat.

Dit apparaat voldoet aan de gestelde veiligheidsvoorschriften. Verkeerd gebruik kan darüber leiden tot persoonlijk letsel en materiaèle schade.

Basisveiligheidsvoorschriften

Neem de volgende veiligheidsvoorschriften in acht voor een veilige omgang met het apparaat:

• Controller het apparaat vór het gebruik op uitwendig zichtbare schade. Neem een defect apparaat of een apparaat dat geallen is Niet in gebruik.

In geval het snoer of de aansluitingen beschadigd zich, maar u deze door ge autoriseerd en vakkundig personeel, of door de klantenservice verrangen.
■ Personen, die wegens hun lichameliijke, geestelijkke of motorieke vermogens nicht in staat zijn om het apparaat veilig te bedieren, mogen het apparaat alleen gebruiken onder toezicht van of na aanwijzing door een verantwoord delijk persoon.
Geef kinderen alleen toestemming voor gebruik van het apparaat mits onder toezicht.
Laat reparations aan het apparaat alleen uitvoeren door geautoriserde speciaalzaken of door de klantenservice. ondeskundige reparations konnen resulteren in aanzienlijke gezaven voor de gebruiker. Bovendien worden er dan geen garantie meer geveven.
Een reparatie van het apparaat tijdens de garantiperiode mag alleen worden uitgevoerd door een klantenservice die door de fabrikant geauthoriseerd is, anders worden er geen garantie更是 gegeven bij schade die nadien optreedt.
Defecte onderdelen moot alleen worden verrangen door originele onderden. Alleen bij deze onderdelen is gegardeerd, dat zij zullen voldoen aan de veiligheidseisen.
■ Bescherm het apparaat gegen vocht en het binnendringen van vloeistoffen.

Gevaar door laserstraling

WAARSCHUWING

Het apparaat is uitergerust met een laser van de klasse 1. Laserstraling is gevaarlijk voor het gezichtsvermögen!

Neem de volgende veiligheidsinstructies in acht om uzelf of andereen nicht bloot te stellen aan laserstraling:

Het apparatusat nooit openen.
Laat het apparaat uitsluitend repareren door een vakman.
Verander het apparaat Niet.

Verkeersveiligheid

WAARSCHUWING

Veiligheid in het wegverkeer heeft hoogste prioriteit!

Neem de volgende veiligheidsinstrumentes in acht om uzelf of anderen nicht in gevaar te brengen:

Maaktu zich vertrouwd met de bediening van het apparaat alvorens te gaan rijden.
Bedien het apparaat alleen als de verkeerssatatie dit toelaat! Blij op een geschikte plaat stilstaan, om uitgebreide handelingen voor de bedieninguit te voeren.
Het bediendeel alleen verwijderen of aanbrengen als het voertuig stilstaat.
Stel een gepast volume in, zodate u akoestische signalen van de politicie, brandweer en andere reddingsdiensten fictig kurz waarnemen.

Omgang met batterijen

WAARSCHUWING

Gevaar door gebruik dat nicht in overeenstemming is met de bestemming!

Voor de veilige omgang met batterijen neemt u de volgende veiligheids-instructies in acht:

Gooi de batterij Niet in het vuur.
De batterij Niet kortsluiten.
Probeer de batterij Niet opnieuw op te laden.
Controller de batterij regelmatig. Vrijkomend batterijzuur kan tot duurzame beschadiging van het apparaat leiden. In de omgang met een beschadigde of lekkende batterij heel erg voorzichtigelijk. Letselgevaar door bijtende chemicaliën! Draag veiligheidshandschoenen.
Bewaar batterijen buiten bereik van kinderen. In geval van inslikken, onmiddelijk medische hulp zoeken.
Haal de batterijuit de afstandsbediening als u het apparaat langere tijd Niet gebruikt.

Inhoud van het pakket en inspectie van transport

WAARSCHUWING

Verstikkingsgevaar!

Verpakkingsmaterial mag nicht als speelgoed worden gebrukt. Er bestaat verstikkingsgevaar.

Het apparaat worden standaard met volgende componenten geleverd:

• Autoradio (inclusieve bediendeel)
  Inbouwframe (opgezet)
• Ombouwframe (opgezet)
• Verankeringplaat (incl. bevestigingsmaterial)
• Afstandsbediening
  1 batterij CR2025, 3 V DC
• Sleutel voor inbouwframe (2x)
• Etui voor bedieningselement
• Gebruiksaaanwijzing

OPMERKING

Controller of de levering compleet is en of er sprake is van zichbare schade.
In geval de levering nicht compleet is of indien er sprake is van schade door gebrekkige verpakking of door transport, neemt u contact op met de Service-Hotline (zie garantiebewijs).

De verpakking afvoeren

De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zijn nicht schadelijk voor het milieu en gekozen uit afvoertechnische aspecten en.daarom recyclebaar.

Het terugvoeren van de verpakking in de materiaalkringloop is een besparing op grondstoffen en redueert het ontstaan van afval. Voer verpakkingsmaterialen die Niet更是 worden gebruikt af conform deplaatselijke geldende voorschriften.

OPMERKING

• Indien möglich de originele verpakking bewaren gedurende de garanti-periode van het apparaat, om het apparaat in geval van een garantie-kwestie volgens de voorschriften te konnen verpakken.

Bediendeele (zie uivvouwagina's)

1 POWER/DIM: apparatus in- en uitschakelen/ displayverlichting dimmen
Multi-regelknop: draaien om waarden/ volume in te stellen
MU: geluid uitschakelen
TA: verkeersradio activeren
SEL: indrukken of ingedrukt houden om instelmogelijkheden op te roepen
LCD-schem
AF: alternatively frequentie zoeken/regionaleprogramma's activeren
3 PTY: Zenders zoeken volgens PTY-groep
DISP: displayinformationie aangeven
10 Ontgrendeling bediendeel
Kaartvak voor SD/MMC-kaarten
USB-aansluiting
13 AUX IN: 3,5 mm stereo-ingangsbus voor de aansluiting van een extern audioapparaat
14▶: titel-/zenderzoekactie vooruit
15 |: titel-/zenderzoekactie anschteruit

16 A/PS: automatisch opslaan van zenders
17 voorkeurstoets 6/volgende map
18 voorkeurstoets 5/vorige map
19 RDM/4: willekeurig afspelen in de CD/ MP3-modus, voorkeurtoets 4
INT/3: Introfunctie in de CD/MP3-modus, voorkeurtoets 3
RPT/2: herhaalfunctie in de CD/ MP3-modus, voorkeurtoets 2
22 PAU/1: weergave aanhouden in de CD/ MP3-modus, voorkeurtoets 1
23 Sensor voor afstandsbedieling
24 BND/ENT: bandbereik kiezen/ keuze bevestigen
25 SCN/REC: automatische zenderzoekactie/op informatiedrager aan USB-aansluiting of SD/MMKaartvak opnemen
MD/LD: bedrijfsmodus instellen/ loudness erbij schakelen

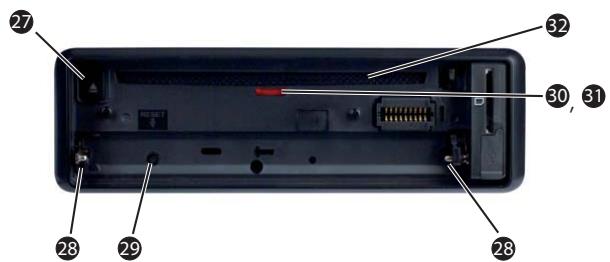

OPEN: disc uitwerpen
28 Houser voor bediendeel

29 RESET:
apparaat resetten
30 Diefstalbescherming-LED
31 Positie-LED van het CD-vak
CD-vak

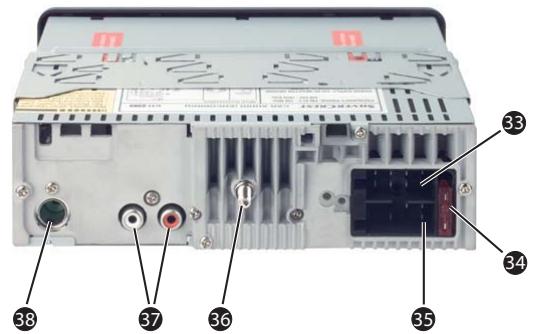

ISO-blok aansluiting B
34 Platte autosteekzekering 10 A
ISO-blok aansluting A
36 Bevestigingsschroef (inclusieve M5-moer en sluitring)
LINE OUT: audio-cinch-uitgang L/R voor versterkers

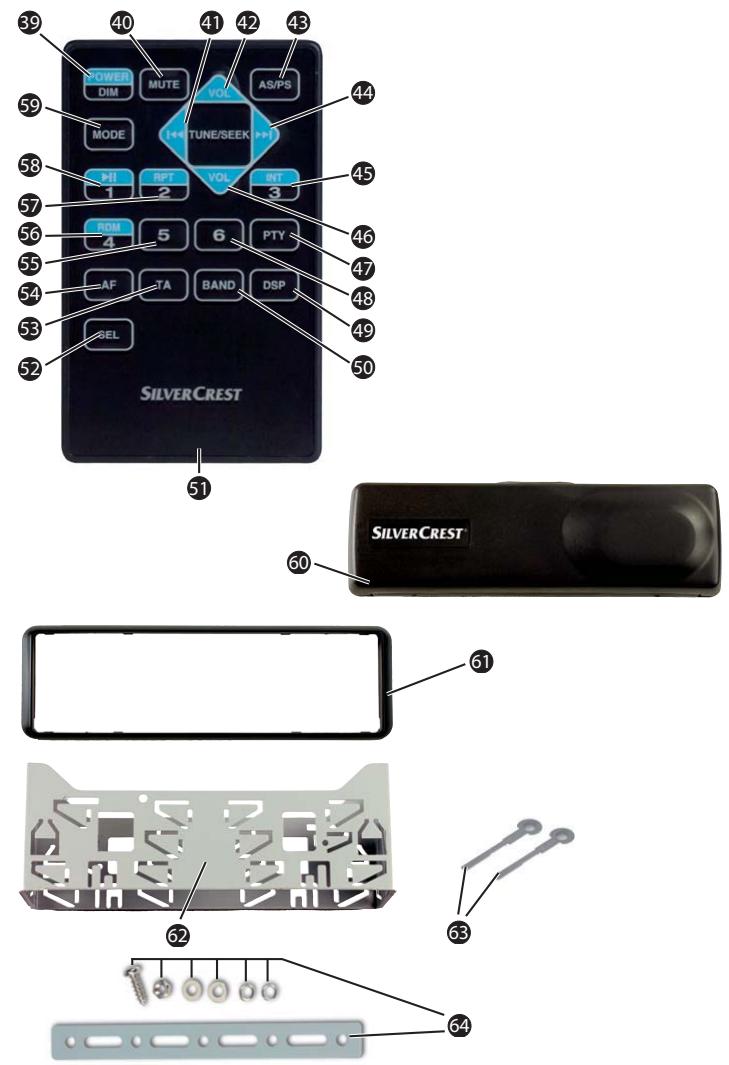

Antenne-aansluiting voor DIN-antennestekker
39 POWER/DIM: apparatus in- en uitschakelen/ displayverlichting dimmen
40 MUTE: geluid uitschakelen
41 |: titel-/zenderzoekactie anschteruit
42 VOL+: Volume verhogen
AS/PS: automatisch opslaan van zenders
44▶: titel-/zenderzoekactie vooruit
INT/3: introfundie in de CD/ MP3-modus, cijfertoets 3
46 VOL: Volume verlagen
47 PTY: Zenders zoeken volgens PTY-groep

48 Cijfertoets 6
49 DSP: klankinstelling
50 BAND: Frequentiebereik kiezen
5 Batterijyak
SEL: indrukken of ingedrukt houden om instelmogelijkheden op te roepen
TA: verkeersradio activeren
54 AF: alternatively frequente Zoeken/regionaleprogramma's activeren
55 Cijfertoets 5
56 RDM/4: willekeurig afspelen in de CD/ MP3-modus/ cijfertoets 4
57 RPT/2: herhaalfunctie in de CD/ MP3-modus/ cijfertoets 2
58 /1: weergave starten of aanhouden/ cijfertoets 1
MODE: bedrifsmodus instellen/ loudnessfunctie
60 Etui voor bedieningselement
Ombouwframe
62 Inbouwframe
Sleutel voor inbouwframe
64 Verankeringplaat (incl. bevestigingsmaterial)

Installatie

WAARSCHUWING

Bij de installmentie van het apparaat kan het tot materièle schade komen!

Laat het apparata liefst inbouwen door een vakkundig bedrijf.
Als u het apparaat zich wilt inbouwen, neemt u de aanwijzingen voor inbouwen en aansluiten in deze gebruksaanwijzing in acheventoor een veilig en storingsvrij bedrivf van het apparaat.

Aansluting

LET OP

Het gebruik van verkeerde aansluitingen kan leiden tot beschadigingen aan het apparatus.

• Gebruik bij het inbouwen de ISO-aansluitingen van het apparaat. De voor het voertuig specifieke ISO-adapter, die u in Voorkomend geval nodig heeft,(Intu verkrijgen in vakkundige garages,in de vakhandel of op speciale afdelingen van warenhuizen. Bij Gebruik van andere soorten aansluitingen verralt hetrecht op garantie!

Bezetting van de ISO-aansluitingen

ISO A	Bezetting
	1	onbezet
	2	onbezet
	3	onbezet
	4	Continuplus
	5	Antennespanning
	6	onbezet
	7	12 V (ontstekingsplus)
	8	Minus (-)

1 3 5 7 2 4 6 8	ISO B	Bezetting
		1	Achter rechts +
		2	Achter rechts -
		3	Voor rechts +
		4	Voor rechts -
		5	Voor links +
		6	Voor links -
		7	Achter links +
		8	Achter links -

Om het apparaat aan te sluiten op twee luidsprekers, alleen de kabels voor de voorste luidsprekers gebruiken.

OPMERKING

neem in acht, dat voor het opslaan van de zenders de aansluiting 4 in het ISO-blokA aan continuplus要去en aangesloten.
In een,aantal voertuigmodellen is de standardbezetting van de aansluitigen [4] en [7] in het ISO-blok A zijdens de fabriek verwisseld. Als dit het geval is, kuren opgeslagen zenders verloren gaan. Als oplossing要去en de aansluitingen 7 (ontstekingsplus) en 4 (continuplus) in het ISO-blok A verwisseld worden.
U kunt ook een externe versterker aansluiten aan de audio-cinch-uitgang. Neem hiervoorde gebruiksaanwijzing van de externe versterker in acht.

Antennestroom-aansluiting

LET OP

Mogelijk schade aan het apparata!

Verbind de aansluiting voor de antennestroom nooit met het motorstroom-kabel van de antennae.

De aansluiting voor de antennestroom staat voor een relais-aangestuurde antennete beschikking. Het relais schuift de antennene automatisch uit zodia het apparaat wordt ingeschakeld. Bij het uitschaken schuift de antennene waaroor binnen. Deze aansluiting kan ook worden gebruikt om een externe versterker aan te sturen. Voor de exacte aansluiting a.u.b. de gebruiksaanwijzing van de versterker raadplegen.

Aansluiting van een externe versterker

Voor de aansluiting aan een externe versterker gebruikt u de audio-cinch-uitgang LINE OUT 37 . Neem hiervoorde gebruiksaanwijzing van de externe versterker in acht.

Aansluitschema

Externalersterker

Inbouw

De autoradio kan in iedere standardd ISO-inbouwschacht worden ingezet. Mocht uw voertuig Niet over een ISO-schacht beschikken, wendl u zich dan tot een vakkundige garage, de vakhandel of de speciale aufdelingen van warenhuizen.

OPMERKING

Vór de montage要去en beslilde beide schroeven van de transportbeveiliging aan de bovenste behuizing verwijderd worden (gemarkeerd door rode stickers)!
Sluit de snoeren kort aan, voordat u het apparaat definitief inbouwt. Verzekert u zich ervan, dat deze correct ingestoken zijn en dat het systeme correct functioneert.

Inbouwaanwijzingen

Zet het apparaat in de schacht die waarvoor is voorzien, of kies de inbouw-plaats zodanig, dat u alle toetsen comfortabel kunt bereiken en de bestuurdner nicht worden belemmerd.
Sluit het apparaat alleen aan op een 12 V auto-accu die volgens de voor-schriften is geinstalleerd.
Sluit het apparaat alleen via de ISO-stekker in de auto aan.
Bouw het apparaat zodenig in, dat er geen ophoping van把它 kan ontstaan en dat het apparaat goed geventileerd is.

• Om fonctionele storingen te vermijden, moet de inbouwhoek kleiner zichen dan 30^ .
  Het apparaat Niet inbouwen op een plaat waar het blootstaat aan hoge temperaten (bijv. directe zonnestraling of verwarmingslucht), sterke vervoiling of sterke vibraties.
  ■ Als er veranderingen aan het voertuigoodzakelijk zich, wendl u zich tot uw autodealer/een vakkundige garage.

Inbouw van het apparatus in de ISO-schacht

Trek het inbouwframe 62 en het ombouwframe 51 van de behuizing van het apparatusat af.
Steek het inbouwframe in de ISO-schacht.
Buig de lussen van het inbouwframe om met behulp van een schroevendraaier, zDat het frame vast is gefexeerd in de inbouwschacht (zie afbeelding).

Controller of het frame goed vastzit.
Verbind het ISO-bussen-blok van het apparaat met de beiden ISO-stekkers van uw voertuig.
Verbind het antennekabel van de voertuigantenne met de antennebus van de autoradio.
Sluit eventeel het audio-cinchkabel van een externe versterker aan op de LINE OUT bussen 37 van het apparaat.

Beveilig uw apparaat desnoods extra gegen diefstal. Bevestig die bevestigingschroef met de verankeringsplaat 64 en met het bevestigingsmaterial aan de motor-brandwand van de auto.
Schuif het apparaat voorzichtig in het inbouwframe totdat het vastklikt.
Nadat alle verbindingen tot stand zich gebracht, activeert u de toets RESET met een ballpoint of een ander suntig voorwerp.
Zet het bediendeel erin, zoals beschreiben onder „Bediendeel inzetten".

LET OP

Mogelijkhe beschadiging van de snoeren!

Let op het leggen van de snoeren tijdens het inschuiven, om een beschadiging te vermijden.
Zet verwolgens het ombouwframe erop.

Het apparaat uitbouwen

Om het apparaat weeit te bouwen, gaat u als volgt te werk:

Verwijder het ombouwframe ①.
Steek de rechtter en de linker sleutel 65 in de betreffende sleuf aan de zijkanten van het apparaat. (De lussen zijn nu teruggebogen.)

Trek het apparaat eruit.

Ingebruikname

Bediendeel

Ter bescherming gegen diefstal, kurz u het bediendeel van het apparaat halen. Bewaar het afgenomen bediendeel Niet in uw voertuig.

OPMERKING

Als het bediendeel Niet in het frame is ingezet, knippert op het apparaat de LED van de diefstalbescherming 30.
Bewaar het bediendeel ter bescherming alttijd in het etui.

Bediendeel inzetten

Zet het bediendeel eerst met de linkerkant in het frame.
Druk dan de rechterkant vast, totdat deze vast-klikt.

Controller of het bediendeel correct en vast in het frame zit. Is het bediendeel Niet correct ingebouwd, kan het tot storingen komen tijdens het gebruik van het apparatusat.

Bediendeel afnemen

Druk op de toets 10 om het bediendeel te ontgrendelen.
Kantel het bediendeel helemaal maar voren.
Schuif het bediendeel maar links en trek eerst de rechte en dan de linker kant eraf.

Afstandsbediening

Batterij plaatsen

Haal de meegeleverde batterij ut de verpakking.

Om de batterij in te leggen, resp. om de batterij te verran-gen, gaat u als volgt te werk:

Trek het batterijvak uit de afstandsbediening doordat u eerst de zijdelingse vergrendeling indrukt en dan het batterijvak eruit trekt.
Verwijder de lege batterij en plaatse een neue batterij van het type CR2025 (knoopel) in het batterijvak. Let op, dat de batterijen met de juiste polariteit worden geplaatst.
Schuif het batterijvak wee in de afstandsbediening.

Afstandsbediening gebruiken

Richt de afstandsbediening op de infrarood sensor 23 aan de voorzijde van het apparaat.

OPMERKING

UCNT de afstandsbediening tot op een afstand van ca. 8 m van het apparatusat gebruiken.

Bediening en bedrijf

In dit hoofdstuk krijt u belangrijke aanwijzingen over de bediening en het bedrijf van het apparatusat.

OPMERKING

De meeste functies kuren zowel via de toetsen op het apparaat als via de toetsen van de afstandsbediening worden gebruikt. In deze gebruiksaanwijzing is de bediening via de toetsen op het apparaat beschreven. Worden de toetsen van de afstandsbediening bedoeld, dan worden dit uitdrukkelijk vermeld.
Wordt er binnen ca. 5 seconden geen instelling gedaan of een toets ingedrukt, keert het apparaat terug maar de vorige werkingswijze. Instelleningen die verandererd werden, worden opgeslagen.

In/uitschakelen

Druk kort op de toets POWER/DIM om het apparaat aan te zetten.
Op het display verschijnt de melding WELCOME.
Tip de toets POWER/DIM kort aan, om de displayverlichting te dimmen.
Om uit te schakelen houdt u de toets POWER/DIM langer ingedrukt.

Installingen

WAARSCHUWING

Gehoorschade door te hoog volume!

Een te hoop volume kan uw gezhoort voor.altijd beschadigen.

Stel slechts een matig volume in.

Volume

Draai aan de multi-regelknop om het volume in te stellen.

Bass/Hoge tonen/Balance/Fader

Druk op de toets SEL. Het actuèle volume wordt aangegeven. Ledere koer opnieuw de toets SEL indrukken roept het volgende instellingspunt op.

Volgende instellungen zijn möglichk:

VOL - Volume (van 0 tot 45),

BAS-Bass (van-7tot+7),

TRE - Hoge tonen (van -7 tot +7)

BAL - Balance (klankverdeling:tussen de rechter en linker luidsprekers) (van 8L tot 8R)

FAD - Fader (klankverdeling:tussen de achterste en voorste luidsprekers) (van 8R tot 8F)

Draai de multi-regelknop om de instellenen van het getoonde menupunt te veranderen.

meer instellingen via de toets SEL

Houd de toets SEL ca. 2 seconden lang ingedrukt en druk daarna zo vaak op de toets SEL, totdat de gewenste functie op het display worden aangegeven.

INVOL - inschakelvolume

Draai de multi-regelknop om het volumeniveau in te stellen waarmee het apparaat ingeschakeld moet worden.

ADJ - tijd

OPMERKING

Het apparatusaat is uitergerust met een RDS-aangestuurde klok. De klok stelt zichzelf automatisch in als de EON-functie is ingeschakeld en loopt ook als de radio uitergeschakeld is door. Als u geen RDS-signaal ontvangt, kut u de tijd ook handmatig instellen.
Draai de multi-regelknop maar rechts om de uren in te stellen enaar links om de minutes in te stellen.

TAVOL - volume bij verkeersradio

Draai de multi-regelknop om het volumeniveau in te stellen waarop de verkeersberachten weergegeven要去en worden.

EON - informatie van andere zenders

Bij ingeschakelde EON-functie schakelt de radio over op het verkeersnieuws of op de PTY-types, als de TA- of PTY-functie is geactiveerd.

Draai aan de multi-regelknop om de EON-functionie in (EON ON) ofuit te schakelen (EON OFF).

REC - opnameformulaat

Draai aan de multi-regelknop om het opnameformat voor de opname op SD/MMC, resp. USB-informatiedragers op MP3 (MP3-bestanden) of WMA (WindowsMedia-Audio) in te stellen.

DSP - Equalizer (Digital Sound Processing)

Draai aan de multi-regelknop om een van de instellenen DSP CLASSIC, DSP ROCK, DSP POP, DSP FLAT of DSP NONE te kiezen. In de instelling DSP NONE is geen DSP bij geschakeld. De instelling van de DSP-equalizer worden onder op het display aangegeven.

U kunt de equalizer ook door op de toets DSPte drukken op de afstandsbedienning instellen. Bij dezeinstelling is DSP uitgeschakeld, als de radiofrequentie wee worstd aangegeven.

Loudness

Houd de toets MD/LD ingedrukt, om de loudness-functionie in of uit te schakelen.

Werkingswijze

Druk op de toets MD/LD, om te wisselen zusammen radio-ontvangst (frequentiemelding), CD/MP3-modus (CD, kaartvak (SD/MMC), USB-aansluiting (USB en audio-ingang (AUX).

OPMERKING

De werkwijzen CD, SD/MMC en USB können alleen opgeroepen worden, als het overeenkomstige medium is ingelegd.

LCD-schem

Druk een pauar keer op de toets DISP, om u na elkaar volgende informatatie te latent tonen:

radiozender, titel + artiest, tijd (wordt bij RDS-ontvangst automatisch ingesteld), PTY-instellen (deze RDS-functies worden door de zenders in verschillende omvang uit gezonden; zich ook hoofdstuk „Radiofuncties") en freiagentie.

OPMERKING

Als u geen RDS of PTY-informatie ontvangt, verschijnt „PS NONE" of „PTY NONE" op het display.

Radio resetten (RESET)

Om de autoradio te resetten maar de fabrieksinstellungen, drukt u met een puntingoorwerp, bijv. met een ballpoint, op de toets RESET.

Reset het apparaat:

• bij de eerste ingebruikname,
  na het aansluiten van de snoeren,
• als nicht alle functietoetsen functioneren
• bij het verzschijnen van een foulmeling op het display.

Radiofunctions

Frequentiebereik kiezen

Druk op de toets BND/ENT om te wisselen:tussen UKW (FM1, FM2, FM3) en middengolf (MW1, MW2).

Zendersautomatischzoeken

Druk kort op de toetsen | of , om een zenderzoekloop te starten. Wordt een zender gezonden, dan stopt de Zoekactie.

Zenders handmatig instellen

Houd één van de toetsen of twee seconden lang ingedrukt. Op het display verschijnt MANUAL.
Druk nu op de toetsen I of om de frequente in stappen van 0,05 MHz (UKW), resp. 9kHz (MW) te veranderen, totdat de gewenste frequente is ingesteld.

Als er ongeveer twee seconden lang geen toets worden ingedrukt, is opniew de automatische zenderzoekactie ingesteld. Op het display verschijnt AUTO.

Zenders opslaan

Voor ieder freiorentiebereik kuren 6 zenders worden opgeslagen.

Houd ca. 3 seconden lang één van de voorkeurtoetsen 1 tot 6 ingedrukt, om de actueel ingestelde zender op te slaan. Het succesvolle opslaan worden gesignaleerd door een kort uitschaken van het geluid.

Opgeslagen zenders oproepen

Kies met BND/ENT het frequentebereik.
Druk op een van de voorkeurtoeiten 1 tot 6, om de opgeslagen zender op te roepen.

Automatisch opslaan

Houd de toets A/PS ingedrukt (3 sec.). Er wordt onmiddelijk een Zoekactie gestart, die bij iedere zender die gezonden worden ca. vijf seconden lang stopt. De weergave van de zender, resp. van de zendfrequentie knippert en de geheugenpositie worden aangegeven. Bij zwakke zenders gaat de zoekactie automatisch verderr.

Opgeslagen zenders doorlopen

Druk kort op de toets A/PS. Alle zenders worden kort opgeroeopen.
Als u de gewenste zender hoort, drukt u kort op de toets A/PS. De gekozen zender blijft geselecteerd.

Alternatieve frequencies (AF)

U kunt maar alternatieve frequencies van een zender zoeken, zodat deze altijd optimaal kan worden ontvangen.

Druk op de toets AF. Op het display verschijnt de melding AF. Het apparaatzoekn nu altijd maar de optimale radiofrequentie van de actuel ingestelde zender.

Regionaleprogramma's

Een aantal zenders zenden regionale programma's UIT.

Om alleen de regionale programma's van een zender waar te gehen, houdt u de toets AF ingedrukt, totdat op het display de melding REG ON ver-schijnt.
Om het landelijkke programma waar in te schakenen, houdt u de toets AF ingedrukt, totdat op het display de melding REG OFF verschijnt.

Programmatype (PTY)

Met behulp van deze functie kutu maar zenders van een bepaald genre Zoeken. Volgende instellingen zijn möglichk:

NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATION M
INFO	ROCK M	SOCIAL	OLDIES
SPORT	EASY M	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

OPMERKING

Houd er a.u.b. rekening mee, dat deze informatie afhankelijk is van de regio, de radio-omroep en de zender.
Voor deze functie要去 de EON-functie ingeschakeld zich.

PTY-functie in-/uitschakelen

Om de PTY-zoekactie te activeren, drukt u op de toets PTY. Op het display verschijnt de melding PTY.

Bij de zenderzoekactie worden alleen rekening gezhonden met zenders van de actueel gekozen PTY-identificatie.

Om de PTY-zoekactie uit te schakelen, drukt u opniew op de toets PTY.

PTY-groep instellen

Houd de toets PTY ingedrukt en draai dan aan de multi-regelknop om de individuèle PTY-groepen in te stellen.

Zenders zoeken volgens PTY-groep

Als uijdens de weergave van een PTY-groep kort op de toets PTY of op de toeelsen I<, resp.▶I drukt, dan start de zoekactie maar zenders die overeen-komen met deze PTY-groep onmiddelijk.

Wordt er geen zender gezonden die overeenkommt met deze PTY-groep, dan verschijnt kort de melding NOT FND en daarna stopt de Zoekactie bij de LAST ingestelde zender.

Verkeersradio (TA - „Traffic Announcement“)

Voor deze functie要去 de EON-functie ingeschakeld zich.

Druk op de toets TA, om.Deze modus in of uit te schakelen.

In de TA-modus worden door andere zenders of werkwijzen direct omgeschakeld op de radiozender die op dat moment de verkeersradio uitzendt. Hierbij worden het onder TAVOL ingeoerde volumepeil ingesteld.

Drukijdens de weergave van de verkeersradio op de toets TA, om de TA-functionie te onderbreken, zonder dat de functie wordenuitgeschakeld.

Algemene CD-functions

OPMERKING

Vocht en hoge luchtvochtigheid konnen storingen van de CD-speler veroorzaken. Zet in dit geval de verwarming aan in de auto om de vochtigheid voor het gebruik te latent verdampen. Stel de CD-speler Niet bloat aan extream hoge of lage temperaturen.

Anti-Schok-Functie (ESP - „Electric Shock Protection“)

Dit apparaat is uitgerust met een anti-schok-functie. Deze functie dient ertoe om vibraties, bijv. op hobbelige straten, te compenseren en een ononderbroken weergave ook bij beweging van het apparaat te garanderen. Bij het inschakelen van het apparaat worden het geheugen automatisch met gegevens geladen:

■ bij audio-CD's voor 10 secondes;
■ bij MP3-CD's voor 120 secondes.

CD's inleggen en uitmelen

Klap het bediendeel omlaag, doordat u op de ontgrendeling voor het bediendeel drukt.
Schuif de CD met de beschreiben kant omhoog in het CD-vak.
Sluit het bediendeel werk, doordat u het omhoog klapt. Het afspelen van de CD begint. Op het display verschijnt TOC READ (inhoudsopgave lezen).
Om de CD uit te nemen opent u wederom het bediendeel. Druk op de toets OPEN. De CD worden uitgeworpen. Het apparaat schakelt over op radiomodus.

Haal de CD onmiddelijkukt het CD-vak. Als een uitgeworpen CD Niet na ongeveer 5 seconden uitgenomen worden, dan trekt het apparaat deze weerenaar binnen, waar bij de weergaveECHTERNiet wordt gestart.

Titels overslaan

Druk op de toetsen of I, om de volgende, resp. de vorige titel te kiezen. Op het display worden het titelnummer aangegeven.

Snelle voor/terugloop

Houd de toetsen of I langer ingedrukt om een nsel doorlopen vooruit ofchteruit te starten.

Weergave onderbreken

Druk op de toets PAU/1, om de weergave te onderbreken.
Om de weergave voort te zetten, drukt u nog een koer op de toets PAU/1

Herhalingsfunctie (RPT - Repeat)

Druk meermaals op de toets RPT/2 voor het overschakelenussen de herha- lingsfuncties. Volgende instellenen zich möglichk:

RPT ONE: De actuèle titel wordt herhaald.
- RPT ALL: de gehele CD worden herhaald. RPT worden nicht aangegeven.

Aanvullend bij MP3-CD's:

• RPT DIR: alle titels van de actuele map worden herhaald.

Is de functie RPT ONE of RPT DIR geactiveerd, dan worden RPT op het display aangegeven.

Titels kort aanspelen

Druk op de toets INT/3. Op het display wordt INT aangegeven. Na elkaar worden alle titels ca. 10 secondes lang aangespeeld.
Druk nog een keer op de toets INT/3, om de normale weergave te activeren.

Willekeurig afspelen van alle titels (RDM - Random)

Druk op de toets RDM/4. Op het display wordt RDM aangegeven. Een willekeurig aangestuurde weergave worden gestart. Nogmaals drukken activeert de normale weergave.

Functies MP3-CDs

Weergave

Het apparatus kan bestanden van het formaat MP3 en WMA afsplen.
Een vermengen van titels en mapperen op hetzelfde niveau zou tot problemen bij het afspelen können leiden.
Tijdens de weergave worden de informatatie uit de ID3-tag van het MP3-bestand gelezen en weiterelijk op het display weergegeven.

Map overslaan

Druk op de Voorkeurtoets 6, om de volgende map, resp. op de Voorkeurstoets 5, om de vorige map waar te gehen. Op het display worden kort de naam van de map aangegeven, daarna begint de weergave automatisch.

OPMERKING

Staan er bestanden in het directory van de CD, worden als mapnaam ROOT aangegeven op het display.

Zoekfunctions

Titelnummers zoeken

Druk op de toets A/PS. Op het display verzschijnt de melding 001.

De LASTE positie van de driecijfterige titelinvoer knippert.

Druk op de toets SEL, voor het omschakelenussen de drie cijfers van het titelnummer. Het gekozen cijfer knippert.
Draai aan de multi-regelknop om het knipperende cijfer in te stellen.
Als u het gewenste titelnummer heeft ingevoerd, bevestigt u de invoor met BND/ENT. De titel worden direct weergegeven.

OPMERKING

Bij de keuze van een titelnummer dat Niet bestaat, worden de titel met het grootste titelnummer weergegeven.

Titelnamen zoeken

Druk twee keer op de toets A/PS. Op het display verschijnt de melding A^**

Het eerste teken knippert.

Druk op de toets SEL, voor het omschakelenussen de drie cijfers van de titelnaam. Het gekozen teken knippert.
Draai aan de multi-regelknop om het knipperende teken in te stellen.
Als u het gewenste teken heeft ingesteld, drukt u op de toets BND/ENT, om alle titels te tonen, die met het gezochtete teken beginnen.

OPMERKING

Werden er geen titels gezonden, die met het ingestelde teken beginnen, worden kort NO MATCH (alleen bij USB, resp. SD/MMC) aangegeven en kunt u de instelling opnieuw uitvoeren.
Draai aan de multi-regelknop om een titel te kiezen en start de weergave met BND/ENT.

Zoekactieaar mappings

Druk drie keer op de toets A/PS. De actueel weergegeven map verschijnt.
Draai aan de multi-regelknop voor het omschakelenussen de aanwezigemappen.
Druk op de toets BND/ENT, om de actueel aangegeven map te kiezen. De weergave van de eerste titel van de gekozen map start direct.

USB-aansluting

Het apparaat kan USB-informatiedragers tot 8 GB verwerken. Hierbij mag de structuur van het directory maximaal 1024 mappen, 4096 bestanden en een directory diepte van 8 niveaus bevatten.

Informatiedragers aansluiten

Haal het beschemkapje van de USB-aansluiting af.
Verbind uw USB-apparaat met de aansluiting. Het apparaat zoekt waar MP3-of WMA-bestanden op de informatiedrager en op het display verschijnt demelding USB.
Zet het beschemkapaje waar op de USB-aansluiting als er geen USB-apparat is aangesloten om verruiling te voorkomen.

Weergave en Zoekfuncties

De bediening voor het afspelen van bestanden op de externe informatiedra-ger, evenals de Zoekfuncties, functioneert precie zo als bij MP3-CD's.
■ Als het apparaat in een andere modus staat (CD, Radio, AUX of MMC), kunt u de USB-informatiedrager oproepen met de toets MD/LD.

Kaartlezer (SD/MMC)

Het apparaat kan SD/MMC geheugenkaarten tot 8 GB verwerken. Hierbij mag de structuur van het directory maximaal 1024 mappen, 4096 bestanden en een directory diepte van 8 niveaus bevatten.

Informatiedragers aansluten

Schuif een geheugenkaart met het opschrift waar rechts wijzend in het kaartvak. De weergave van de MP3- of WMA-titels op de geheugenkaart start automatisch.

Weergave en Zoekfuncties

De bediening voor het afspelen van bestanden op de externe informatiedra-ger, evenals de Zoekfuncties, functieert precies zo als bij MP3-CD's.
■ Als het apparaat in een andere modus staat (CD, Radio, AUX of USB), kunt u de kaartlezer oproepen met de toets MD/LD.

Opnamefunctie

OPMERKING

• neem de geldende wettelijke bepalingen in uw woonplaats in acht met betrekking tot het makeen van kopieën van werken die auteursrechtelijk beschermd zich. In geval van twijfel wendl u zich a.u.b. tot eenvakman bij u in de buurt.

U kurz met uw apparaat gevevens opnemen van audio-CD, radio of externe audio-apparatuur op USB- of SD/MMC-informatiedragers en MP3-, resp. WMAbestanden van een MP3-CD waar USB- ofSD/MMC-informatiedragers kopiieren.

De bestanden worden onder volgende benamingen opgeslagen:

Titels van audio-CD's: Track001, Track002, ...
Bestanden van MP3-CD's: Music001, Music002, ...
Radio-opnames:Tuner001,Tuner002,...

Opnames vindenplaats met een bitrate van 128 kbps en een samplingfrequentie van 44kHz .

Opnemen

Leg een opslagmedium in het kaartvak of sluit een informatiedrager aan op de USB-aansluiting.
Leg in voorkomend geval de CD erin, resp. sluit het externe audio-apparaat aan.
Stel met de toets MD/LD de gewenste werkingswijze in (CD, Radio, AUX).
Start in voorkomend geval de weergave van het externe audioapparaat.
Houd de toets SCN/REC ingedrukt, totdat REC MMC of REC USB word aangegeven. In de werkingswijze CD worden MMC ALL of USB ALL aangegeven. Is er geen informatiedrager aangesloten, waarop kan worden opgenomen, worden NO MEDIA aangegeven.
Druk zo vaak op de toets SCN/REC, totdat de gewenste opname-optie worden aangegeven. In geval van opnames van audio-CD kunt u bovendien nog instellen of u alle titels van de CD (USB/MMC ALL) of alleen de actu-iele titel (USB/MMC ONE) wilt opnemen.
Start de opname door op de toets BND/ENT te drukken.

De audio-gegevens worden nu in het ingestelde formaat (MP3 of WMA) op de informatiedrager opgeslagen. Aan het begin van de opname verschijnt op het display de melding RECORD. Vervolgens signaleert een ervoor staande „R" de opname.

OPMERKING

Als de gewenste informatiedrager vol is, wisselt de opname automatisch waar de andere informatiedrager, voor zover een overeenkomstige informa-tiedrager is aangesloten.
Om de opname te beeindigen, drukt u nog een keer kort op de toets BND/ENT. Nadat op het display kort WAIT worden aangegeven, is de opname opgeslagen

Bestanden van MP3-CD kopiernen

U sunt enkele titels van een MP3-CD maar een externe USB-informatietrager of een SD/MMC-kaart kopieren.

Leg een opslagmedium in het kaartvak of sluit een informatiedrager aan op de USB-aansluiting.
Houdijdens de weergave van een titel van een MP3-CD de toets SCN/REC ingedrukt. De melding COPY MMC, resp. COPY USB verschijnt. Is ergen informatiedrager aangesloten, waarop kan worden opgenomen, worden NO MEDIA aangegeven.
Druk eenaarkeeopde toetsSCN/REComofweldekopieeroctieCOPY USB (opUSB-informatiedragerkopiernen) of COPY MMC (opSD/MMC kaart kopieren) te kiezen.

Start de kopieerprocedure door op de toets BND/ENT te drukken.

Tijdens de kopierprocedure verschijnt op het display COPY en een vermeling van het percentage van 01 - 100 dat de voortgang van het kopieren aangeeft. Na de melding COPY 100 is de kopierprocedure beeingd en de weergave van de MP3-titel worden voortgezet.

External audioapparatuur aansluten op het apparaat

Verbind de audio-uitgang van het externe audioapparaat (bijv. een MP3-speler) via een 3,5 ~mm stereo-jackplug met de bus AUX IN aan de voor-zijde van het apparaat.
Kies de weergave van de audio-ingang doordat u eenaar keer op de toets MD/LD drukt, totdat op het display AUX worden aangegeven.

Reiniging

Veiligheidsvoorschriften

LET OP

Mogelijk beschadiging van het apparatus

Let erop, dat er bij het schoonmaken geen vocht in het apparaat indringt, om onherstelbare schade aan het apparaat te vermijden.

Reiniging

■ Reinig de behuizing uitsluitend met een Licht vochtige doek en een mild af-wasmiddel.

Problemen oplossen

In dit hoofdstuk krijt u belangrijke aanwijzingen over de lokalisering van storingen en het verhopen van storingen. Neem de aanwijzingen in acht om gezaren en beschadigingen te vermijden.

Veiligheidsvoorschriften

WAARSCHUWING

Neem de volgende veiligheidsinstructies in acht om gevaren en materiaële schade te vermijden:

Reparations aan elektrische apparatuur mogen alleen worden uitgevoerd door vakmensen, die door de fabrikant zich geschoold. Door onvakkundige reparations können aanzienlijke bevaren optreden voor de gebruiker en kan er schade ontstaan aan het apparaat.

Oorzaken van storingen en deze verhelpen

De navolgende tabel helpt bij de lokalisering en het verhelpen vankleinere storingen:

Probleem	Mogelijk oorzaak	Oplossing
Het apparaat kan nicht ingeschakeld worden	Het ontstekingsmechanisme is Niet ingeschakeld.	Schakel het ontstekingsmechanisme in door de sleutel te draaien.
	Zekering is defect.	Vervang de zekering.
Geen geluid	Het volume staat op minimum.	Verhoog het volume.
	De snoeren zijn nicht correct aangesloten.	Controler de snoerverbindingen.
	Het geluid isuitgeschakeld.	Druk op de toets MU om het geluid waar aan te zetten.
De CD worden Niet ge-laden of uitgeworpen	Er zit al een CD in het apparaat.	Verwijder de CD.
	De CD is verkeerdomingelegd.	Leg de CD met het opschrift maar boven erin.
	De CD is verruild of defect.	Maak de CD schoon of leg een andere CD in.
	De temperaturen in de auto+zijn te hoog.	Laat het voertuig ventileren, totdat de temperatuur werk is gedaald op bedrijfstempoatuur.
	Condensatie op delaserlens	Zet het apparaat eenaar uwuit en probeer het dan opnieuw.
Functietoetsenfunctioneren我不想	Het apparaat heeft een storing.	Druk op de toets RESET.
	Het bediendeel zich nicht goed.	Controler of het bediendeel correct zich.
De CD springt.	De inbouwhoek is groter dan 30°.	Corrigeer de inbouwhoek.
	De CD is erg vuil of defect.	Maak de CD schoon of leg een andere CD in.
Fouten bijzelfgebrande CD's		Controler de zelfgebrande CD op een ander afspeelapparaat.

NL

Probleem	Mogelijk oorzaak	Oplossing
Radio en/of het automatisch opslaan van zenders functioneert Niet	Het antennekabel is nicht correct aangesloten.	Controler of het antennekabel correct zit.
	De signalen van de zender zich te zwak.	Stel de zenders handmatig in.
Het zendergeheugen functioneert Niet	De aansluiting 4 in het ISO-blok A (continuplus) is nicht correct aangesloten.	Controler de snoerverbindin-gen. Neem hiertoe het hoofdstuk “Aansluiting”in abrupt.
Apparaat op USB-aansluiting functioeert Niet	De USB-aansluiting is bedoeld voor apparaten die volgens de USB-norm functioneren. Niet alle apparaten die te verkrijgen zijn:komen aan deze norm tege-moet. Mogelijk is een apparaat aangesloten dat zich ervan, dat de informatiedrager geformatteerd is met het bestands-system FAT32.	Sluit een apparaat aan dat volgens de USB-norm fonctioneert. Verzekert u zich ervan, dat de informatiedrager geformatteerd is met het bestands-system FAT32.
Kaartlezer leest de kaart Niet	De kaart is eventuele defect, verruild of er zich correct ingelegd.	Controler de kaart. Schuif.Deze met de zich de met het opschrift waar rechts wijzend erin. Verzekert u zich ervan, dat de informatiedrager geform-teerd is met het bestandssystem FAT32.

OPMERKING

Als umet de eerdergenoemde stappen het probleem nicht kunt verhelpen, neem dan a.u.b. contact op met de klantenservice...

Milieurrichtlijnen

Apparaat afdanken

Deponeer het toestel in geen geval bij het normale huisvuil. Dit product is onderworpen aan de Europese richtlijn 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de momenteel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw gemeenteinigingsdienst.

Batterijen afvoeren

Batterijen/accu's mogen Niet met het huishoudelijk afval worden afgevoerd. Elke consument is wettelijk verplicht batterijen/accu's in te leveren bij een inzamelpunt in zijn gemeente of in de handel. Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwaren op een manier die het milieu ontlast. Lever batterijen/accu'suitsluiten in ontladen toestand in.

Appendix

Technische gegevens

Algemeen
Ingangsspanning	12	VDC
Ingangsstroom	max. 10	A
max. impulsvermogen	4 x 40	w
Nominal vermogen (bei 1% verrormingsfactor)	4 x 13,5	w
Bedriifstemperatuur	+5 - +40	°C
Vochtigheid (geen condensatie)	5 - 90	%
Afmetingen (L x B x H)	18,6 x 20,6 x 5,7	cm
Gewicht	ca. 1475	g
Zekering apparaat platte autosteekzekering	10	A

Frequentie FM (UKW)	87,5 - 108	MHz
Frequentie AM (MW)	522 - 1620	kHz
Geheugenplaatsen voor zenders FM (UKW)	18	plaatsen
Geheugenplaatsen voor zenders AM (MW)	12	plaatsen

Afstandsbediening

Batterij knoopel (CR 2025)

3

v

Audio-ingang (AUX IN)

Stereo-jackplug

3,5

mm

USB-aansluiting

USB 1.1 en 2.0 compatibile informatiedrager

Kaartvak

SD/MMC aansluiting voor geheugenkaarten

CE-conformiteitsverklaring

Dit apparatus is in overeenstemming met de fundamentele eisen en de andere relevante voorschriften van de automotive richtlijn 2004/104/EC.

De volledige originele conformiteitsverklaring is te verkrijgen bij de importeur.

Garantie

U heeft op dit apparaat 3 Jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontrolerd. Bewaar a.u.b. de kassabon als aankoopbewijs.

Als u aansspraat wilt make np guarantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliala. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

OPMERKING

De garantie geldt alleen voor materiaal- of fabricagefouten,ECHTER NIET voor transportschade, of voor onderdelen die aan slijtage onderhevig zichn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu's.

Het product is uitsluitend bestemd voor privé-gebruik en Niet voor bedrijsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons geauthoriseerd servicefilarial的竞争uigevoerd, verwalt de garantie.

Uw wettelijke rechten worden door deze garantie nicht beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee dagen na de dag van aankoop.

Na verstijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com

SILVERCREST®

Garantie

MP3-CD autoradio KH 2382

Om een kosteloos verloop van de reparatie zeker te stellen, a.u.b. contact opnemen met de Service-Hotline. Houd hierbij uw aankoopnota bij de hand.

Afzender a.u.b. duidelijk leesbaar vermelden:

Naam

Voornaam

Adres

Postcode/plaats

Land

Telefoon

Datum/handlekening

NL Kompernass Service Netherland

Tel.: [phone]

e-mail: [e-mail]

BE Kompernass Service Belgium

Tel.: [phone]

e-mail: [e-mail]

Beschrijving van de fout/storing:

Inhaltsverzeichnis

Einführung. 78

Vorwort. 78
