GEBRUIKSAANWIJZING DEH-1300MP PIONEER

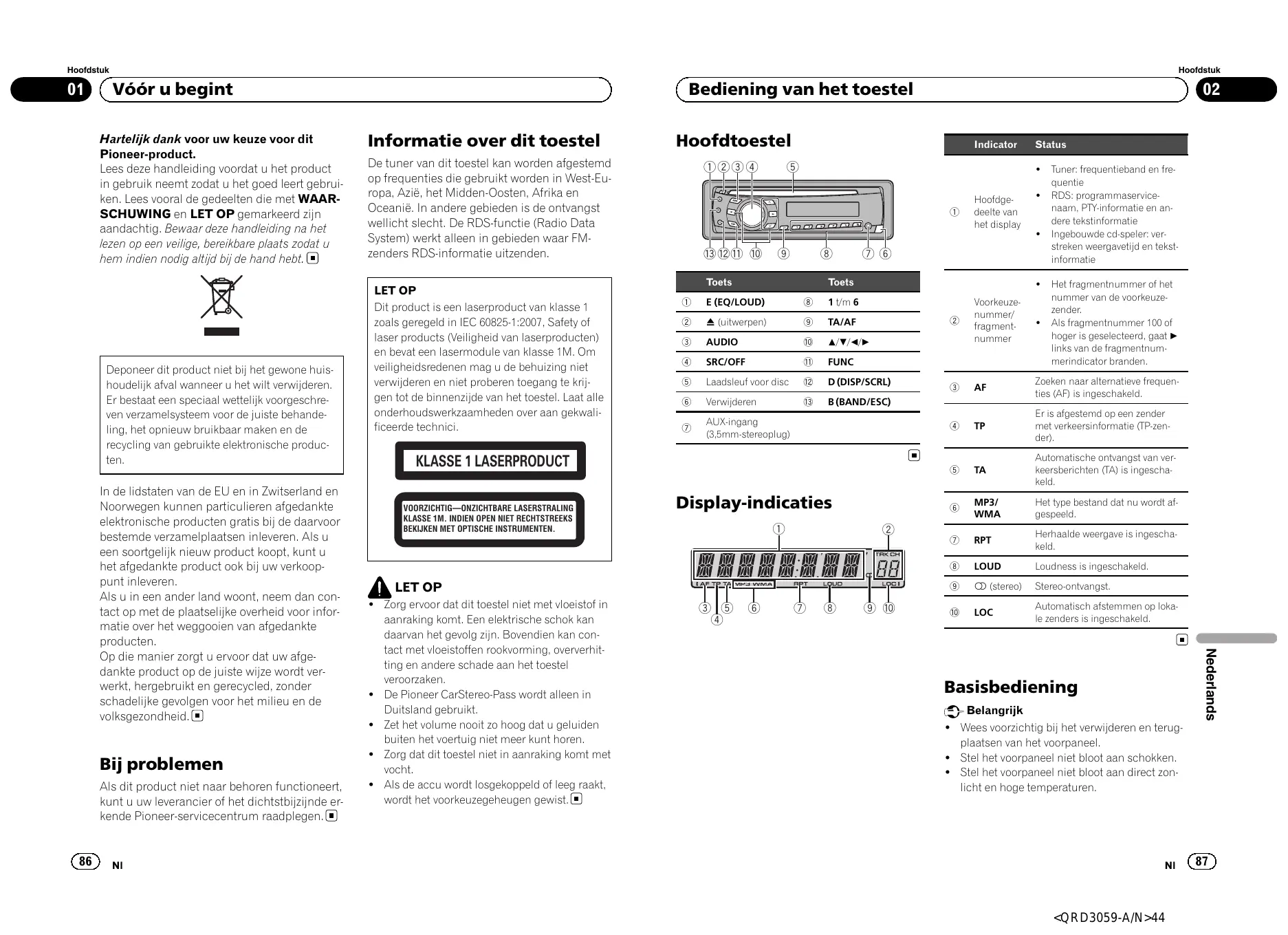

Hoofdstuk Hoofdstuk [ _o1] (Véér u begint

(Bediening van het toestel Hartelijk dank voor uw keuze voor dit Pioneer-product. Lees deze handieiding voordat u het product in gebruik neemt zodat u het goed leert gebrui- ken. Lees vooral de gedeelten die met WAAR- SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een vellige, bereikbare plaats zodat u hem indien nodig altid bij de hand hebt. (=) Deponeer dit product niet bij het gewone huis houdelijk afval wanneer u het wilt verwijderen Er bestaat een speciaal wettelijk voorgeschre- ven verzamelsysteem voor de juiste behande- ling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische produc- ten In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product o0k bij uw verkoop- punt inleveren. Als u in een ander land woont, neem dan con- tact op met de plaatselike overheid voor infor- matie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afge- dankte product op de juiste wijze wordt ver- werkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.(#) Bij problemen Als dit product niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzinde er- kende Pioneer-servicecentrum raadplegen.(s) GD m Informatie over dit toestel De tuner van dit toestel kan worden afgestemd op frequenties die gebruikt worden in West-Eu- ropa, Azië, het Midden-Oosten, Afrika en Oceanië. In andere gebieden is de ontvangst wellicht slecht, De RDSunctie (Radio Data System) werkt alleen in gebieden waar FM- zenders RDS-informatie uitzenden: LET OP Dit product is een laserproduct van klasse 1 zoals geregeld in IEC 60825-1:2007, Safety of laser products (Veiligheid van laserproducten) en bevat een lasermodule van klasse 1M. Om veiligheidsredenen mag u de behuizing niet verwijderen en niet proberen toegang te krij- gen tot de binnenzijde van het toestel. Laat alle onderhoudswerkzaamheden over aan gekwali- ficeerde technici KLASSE 1 LASERPRODUCT

IVOORZICHTIG—ONZICHTBARE LASERSTRALING

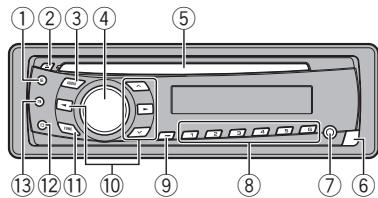

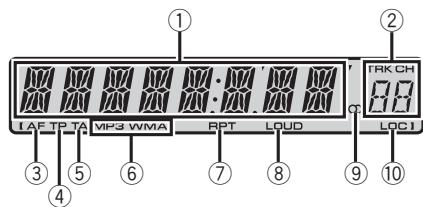

IBEKLKEN MET OPTISCHE INSTRUMENTEN. LET OP Zorg ervoor dat dit toestel niet met vloeistof in aanraking komt. Een elektrische schok kan daarvan het gevolg zijn. Bovendien kan con tact met vloeistoffen rookvorming, oververhit- ting en andere schade aan het toestel veroorzaken + De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt +_Zet het volume nooit zo hoog dat u geluicen buiten het voertuig niet meer kunt horen: + Zorg dat dit tosstel niet in aanraking komt met vocht. +_Als de accu wordt losgekoppeld of leeg raakt, wordt het voorkeuzegeheugen gewist.(#] Hoofdtoestel + Tuner frequentieband en fre- quentie Hoofdge. RDS: programmaservice D decltevan naam, PTYinformatie en an het display dere tekstinformatie Ingebauwde cd-speler: ver- streken weergavetijd en tekst informatie Toets Toets + Het fragmentnummer of het D E(EQ/LOUD) ® 1m6 Voorkeuze. … "ummer van de voorkeuze. = N = @ Nummer/ zender D A (uitwerpen) 9 TA/AF 2 fragment Als fragmentnummer 100 of D AUDIO © ave nummer hoger is geselecteerd, gaat » links van de fragmentnum: © SRC/OFF f FUNC merindicator branden © Laadsleufvoordisc 12 D(DISP/SCRL) © 4F Zoeken naar alternatieve frequen = : | ties (AP) is ingeschakelc © … Verwijderen 1 B(BAND/ESC) — Er is afgestemd op een zender AUXingang © TP met verkeersinformatie (TP-zen (8.5mm-stereoplug) der DO] ‘Automatische antvangst van ver- © keersberichten (TA) is ingescha keldl Display-indicaties © MP3 Het type bestand dat nu wordt af- ” WMA gespeeld L Ê © "PT Herhaalde weergave is ingescha a keldl PETETEI HA HE LOUD Loudness is ingeschakeld. MT Ta @ (stereo) … Stereo-ontvangst. Automatisch afstemmen op loka- ® Loc le zenders is ingeschakeld. Basisbediening - Belangrijk + Wees voorzichtig bij het verwijderen en terug- plaatsen van het voorpaneel + Stel het voorpaneel niet bloot aan schokken + Stel het voorpaneel niet bloot aan direct zon- licht en hoge temperature.

Hoofdstuk Hoofdstuk U _o2) (Bediening van het toestel (Bediening van het toestel Maak eerst alle kabels en apparaten (indien aanwezig) van het voorpaneel los voordat u het venwijdert om beschadiging aan het toe- stel en het voertuiginterieur te voorkomen. Het voorpaneel tegen diefstal verwijderen H] Druk op de toets Losmaken om het voorpaneel los te maken. E] Duw het voorpaneel naar baven en trek het n u toe. E1 Bewaar het losgemaakte voorpaneel in een veilig omhulsel zoals een stevig doosje. Het voorpaneel terug bevestigen Hi] Schuif het voorpaneel naar links Plaats de lipjes aan de linkerzijde van het hoofd toestel goed in de openingen in het voorpaneel E] Druk de rechterzijde aan tot het voorpaneel goed geplaatst is. Als het niet lukt het voorpaneel te bevestigen. controler dan of u het wel juist op het hoofdtoe stel bevestigt. Gebruik geen kracht want daardoor kunt u het paneel en het toestel beschadigen. Het toestel inschakelen Hi] Druk op SRC/OFF om het tosstel in te schakelen. Het toestel uitschakelen Hi] Houd SRC/OFF ingedrukt tot het toestel uit gaat Een signaalbron selecteren Hi] Druk op SRC/OFF om de beschikbare signaal bronnen in deze volgorde te selecteren: TUNER (tunen)—CD (ingebouwde cd-spelen— AUX (AUX) Het volume afstellen 1] Draai aan SRC/OFF om het volume te regelen: À:eTor Voor uw veiligheid en die van anderen moët u het voertuig eerst parkeren als u het voorpaneel wilt verwideren: Opmerking Als de blauwwitte draad van dit toestel is aange sloten op de bedieningsaansluiting van de auto- matische antenne van het voertuig, schuift de antenne uit wanneer er een signaalbron van dit toestel wordt ingeschakeld. Als de signaalbron wordt uitgeschakeld, wordt de antenne weer inge- schoven.(s) Bedieningsfuncties die gelijk zijn voor functie-instel audio-instellingen en begininstellingen Terugkeren naar het gewone display Het menu met begininstellingen annuleren Li) Druk op B(BAND/ESC). U kunt de begininstellingen ook annuleren door SRC/OFF ingedrukt te houden tot het apparaat uit gaat Tuner Basisbediening n frequentieband selecteren [1] Druk op B(BAND/ESC) totdat de gewenste fre auentieband (F1, F2 voor FM of MW/LW) op het display verschijnt. Handmatig afstemmen (stap voor stap) Hi] Druk op of». Automatisch afstemmen Hi] Houd 4 of» ingedrukt en laat deze weer los. U kunt het automatisch afstemmen afbreken door kort op 4 of te drukken: Terwijl u 4 of » ingedrukt houdit, worden zenders overgeslagen. Het automatisch afstemmen be- gint zodra u 4 of » loslaat Zenders voor elke frequentieband opslaan en oproepen © Stem af op de zender die u in het ge- heugen wilt opslaan. Om deze op te slaan houd u de gewenste voorkeuzetoets (1 t/m

6) ingedrukt tot het voorkeuzenummer

stopt met knipperen. U kunt een opgeslagen zender oproepen door op de bijbehorende voorkeuzetoets te drukken = Drukop 4 of Y om de opgeslagen zenderfre- quenties op te roepen Weergave van RDS-informatie wijzigen RDS-uitzendingen (Radio Data System) bevat- ten digitale informatie die gebruikt kan worden om het zoeken naar radiozenders te vergemak- kelijken © Druk op D(DISP/SCRL). Programmaservicenaam—PTy-informatie— Frequentie = De PTYinformatie en frequentie van de huicli- ge zender worden acht seconden op het display getoond PTY-lijst NEWS (nieuws), AFFAIRS (actualiteiten), INFO (infor: matie), SPORT (sport), WEATHER (1er), FINANCE (economie), POP MUS (populaire muziek), ROCK MUS (rockmuziek), EASY MUS (easy listening-mu: ziek), OTH MUS (andere muziek), JAZZ (jazz), COUN- TRY (countrymuziek), NAT MUS (nationale muziek) OLDIES (Gouwe Ouwe), FOLK MUS (folkmuziek), L. CLASS (ichte klassieke muziek), CLASSIC (klassieke muziek), EDUCATE (educatief), DRAMA (toneel) CULTURE (cultuur), SCIENCE (vetenschap), VARIED (varie), CHILDREN (kinderprogramma's), SOCIAL (praatprogramma's), RELIGION (religie), PHONE IN Ginbelprogramma’s), TOURING (reizen), LEISURE {ontspanning), DOCUMENT (documentaires) Alternatieve frequenties kiezen (AF) Als deze functie is ingeschakeld, zoekt de tuner automatisch naar een andere zender in hetzelfde netwerk wanneer de ontvangst niet goed is. © Houd TA/AF ingedrukt om de AF-func- tie in of uit te schakelen. Pl-zoeken Als deze functie is ingeschakeld en een zender niet beschikbaar is of de ontvangst verslech- tert, zoekt het toestel automatisch naar een andere zender met hetzelfde soort program- ma's. Tijdens het zoeken wordt PI SEEK weer- gegeven en wordt het geluid uitgeschakeld Automatisch Pl-zoeken voor voorkeuzezenders Als deze functie is ingeschakeld, wordt ook bij het oproepen van een voorkeuzezender de PI- zoekfunctie gebruikt wanneer de zender niet beschikbaar of buiten bereik is (bijvoorbeeld omdat u een grote afstand hebt afgelegü). + Automatisch Plzoeken is standaard uitge- schakeld. Raadpleeg A-PI (automatisch PI- zoeken) op bladzijde 92 Verkeersberichten ontvangen (TA) Als de TA-unctie (stand-by voor verkeersbe- richten) is ingeschakeld, worden verkeersbe- richten automatisch ontvangen, ongeacht de signaalbron waarnaar u aan het luisteren bent. 1 Stem af op een TP-zender of een uitge- breide TP-zender van een ander netwerk.

2. Druk op TA/AF om de functie Stand-by

voor verkeersberichten in en uit te schake- len. ) D SpueH2paN

Hoofdstuk ) D Hoofdstuk U _o2) (Bediening van het toestel D (Bediening van het toestel 3 Wanneer een verkeersbericht wordt ontvangen, kunt u het volume ervan rege- len door aan SRC/OFF te draaien. Het ingestelde volume wordt in het geheugen opgeslagen en opnieuw gebruikt voor vol- gende verkeersberichten. 4 _Als u een binnenkomend verkeersbe- richt wilt annuleren, druk u op TA/AF. De tuner keert terug naar de corspronkelijke signaalbron en blijft in de stand-bymodus tot- dat u nogmaals op TA/AF drukt Functie-instellingen © Druk op FUNC om de functie te selecte- ren. Nadat u de functie geselecteerd hebt, stelt u deze als volgt in. + Als de MW/LW:band is geselecteerd, zijn al Als deze functie is ingeschakeld, stemt het toestel al leen af op zenders waarvan het signaal voldoende sterk is voor een goede ontvangst [M Druk op 4 of om de functie automatisch af. stemmen op lokale zenders in of uit te schakelen: Druk op 4 of» om de gevoeligheid in te stellen.

FIV: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

MW/LW: LOCAL 1—LOCAL 2

Als u het hoogste niveau selecteert, word alleen afgestemd op de sterkste zenders. Bi lagere ni veaus wordt ook afgestemd op zwakkere zenders TA (stand-by voor verkeersberichten) [5 Druk op 4 of w om de functie Stand-by voor ver keersberichten in of uit te schakelen. AF (alternatieve frequenties zoeken) [ Druk op 4 of w om de AF:functie in of uit te scha: kelen Tekstinformatie weergeven De gewenste informatie selecteren Hi] Druk op D(DISP/SCRL). Tekstinformatie over het display schuiven 1] Houd D (DISP/SCRL) ingedrukt Opmerkingen + Afhankelik van het mediabestandstype en de versie van iTunes waarmee de MPS-bestanden op de disc zijn opgenomen, kan het voorko- men dat incompatibele tekst bij een audiobe: stand niet goed worden weergegeven + Welke tekstinformatie gebruikt kan worden. hangt af van de informatiedrager. Functie-instellingen © Druk op FUNC om de functie te selecte- ren. Nadat u de functie geselecteerd hebt, stelt u De functie Scanweergave zoekt naar een fragment binnen het geselecteerde herhaalbereik Ü] Druk op À om de scanweergave in te schakelen. Als u de scanweergave inschakelt tijdens FLD. verschint FSCN in het display Als u het gewenste fragment hebt gevonden. drukt u op V om de scanweergave uit te s len. Als het display automatisch naar het weergavedis- play is teruggekeerd, selecteert u SCAN opnieuw door op FUNC te drukken. Als het scannen van de disc (map) is voltooid, wordt de normale weergave van de fragmenten herv ke- PAUSE (pauze) Ü Druk op 4 of w om het afspelen te onderbreken (pauze) of te hervatten. SRTRV (sound retriever) Verbetert automatisch de weergave van gecompri meerde audio en zorgt voor een vol geluid Hi] Druk op 4 of w en selecteer de gewenste instel leen BSM en LOCAL beschikbaar. Cd deze als volgt in. ling, BSM (geheugen voor de sterkste zenders) OFF (uit)—1—2 1 heeft effect bij lagere compressie en 2 heeft ef Met de functie BSM (Best Stations Memory) kunt u automatisch de zes sterkste zenders in het geheugen opslaan. Deze worden opgeslagen in volgorde van signaalsterkte Het is mogelik dat de via BSM opgeslagen zenders de zenders vervangen die u zelf hebt opgeslagen onder de toetsen 1 t/m 6. Ü] Druk op À om de functie BSM in te schakelen De 2es sterkste zenders worden opgeslagen in volgorde van signaalsterkte. Druk op v om het opslaan te annuleren Basisbediening Een cd/cd-r/cd-rw afspelen [M Plaats een disc met het etiket omhoog in de laad- sleuf. Een cd/cc-r/cd-nw uitwerpen [D Drukop A REG (regional) Als de functie AF is ingeschakeld, kan de regionale functie gebruikt worden om het zoeken tot regionale programma's te beperken D] Druk op 4 of v om de regionale functie in of uit te schakelen. LOCAL (automatisch afstemmen op lokale zenders) GD m Een map selecteren [ Drukop 4 of w Een fragment selecteren D] Druk op 4 of > Vooruit of achteruit spoelen Hi] Houd 4 of» ingedrukt Als u gecomprimeerde audio afspeelt, hoort u geen geluid bij vooruit- en achteruitspoelen: Overschakelen tussen gecomprimeerde audio en cd

[1 Druk op B(BAND/ESC) RPT (herhaalde weergave) Hi] Druk op 4 of» en selecteer het gewenste her haalbereik DSC - Alle fragmenten herhalen TRK - Het huïdige fragment herhalen FLD - De huïdige map herhalen fect bij hogere compressie. FF/REV (vooruit en achteruit spoelen) RDM (willekeurige weergave) Druk op À of # om de fu gave in of uit te schakelen. Als willekeurige weergave is ingesc! schint RDM in het display Als ü de willekeurige weergave inschakelt tijdens map herhalen, verschint FRDM op het display. tie willekeurige weer keld, ver: SCAN (scanweergave) U kunt bij de z0ekmethode ki ussen vooruit- en achteruitspoelen en elk 10e fragment zo8ken. Als ü ROUGH selecteert, kunt u ieder 10e fragment zoeken. Hi] Druk op » en selecteer ROUGH FF/REV — Vooruit of achteruit spoelen ROUGH - Elk 10e fragment zoeken Druk op 4 om FF/REV te selecteren Druk op B(BAND/ESC) om terug te keren naar het weergavedisplay. Houd 4 of » ingedrukt om elk 10e fragment op een disc (in een map) te zoeken. Als het resterende aantal fragmenten minder is dan 10, houdt u 4 of » ingedrukt om naar het eerste (laatste) fragment te gaan. (O] SpueH2paN

Hoofdstuk Hoofdstuk U _o2) (Bediening van het toestel (Bediening van het toestel Audio-instellingen Audio-instellingen © Druk op AUDIO om de audiofunctie te selecteren. Nadat u de audiofunctie geselecteerd hebt, stelt u deze als volgt in. FAD (fader/balansinstelling) Hi] Druk op A en v om de fader (balans tussen de luidsprekers voorin en achterin) in te stellen: E1 Druk op 4 en » om de balans (tussen de linker en rechter luidsprekers) in te stellen. BASS/MID/TREBLE (equalizerinstelling) + Aangepaste equalizerinstellingen worden opge- slagen in CUSTOM D] Druk op A of v om het niveau aan te passen. Instelbereik: #6 tot -6 LOUD (loudness) De loudness-functie compenseert een tekort aan hoge en lage tonen bij lage volumes. D] Druk op 4 of v om de loudness-functie in of uit te schakelen 1 Druk op 4 of » en selecteer de gewenste instel- ling LOW (laag)—HI (ho0g) + Ukunt de loudness-functie ook aan of uit zetten door op E (EQ/LOUD) te drukken en deze toets in gedrukt te houden. SLA (bronniveauregeling) Met de functie SLA (bronniveauregeling) kunt ü het volumeniveau van elke signaalbron afzonderlijk instel en. Hierdoor kunt u plotselinge volumewisselingen voorkomen wanneer naar sen andere signaalbron wordt overgeschakeld + Wanneer FM als signaalbron wordt gebruikt, kunt u niet overschakelen naar SLA. + De instellingen zijn gebaseerd op het FM-volurne- niveau, dat zelf niet gewijzigd kan worden. + Het MW/LWvolumeniveau kan o0k met de deze unctie worden aangepast. Druk op À of # om het volume van de signa: bron aan te passen. Instelbereik: SLA +4 tot SLA -4

De equalizer © _Druk op E (EQ/LOUD) om een equalizer te selecteren.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL + Onder CUSTOM kunt u een zelfgemaakte instelling opslaan.(") Overige functies + Belangrijk Als het toestel van de accu wordt losgekoppeld, wordt SAVE (energiezuinige modus) uitgescha- keld. Deze moet u weer inschakelen als het toe- stel terug met de accu wordt verbonden. Als het voertuig niet van een contactschakelaar met ac- cessoirestand (ACC) is voorzien, is het (afhanke- lijk van de aansluiting) mogelijk dat het toestel de accu blijft belasten als SAVE (energiezuinige modus) is uitgeschakeld. De begininstellingen aanpassen

1. Houd SRC/OFF ingedrukt tot het toestel

2. Houd SRC/OFF ingedrukt tot de fun

naam op het display verschint. 3 Druk op FUNC en selecteer de ge- wenste begininstelling. Nadat u de begininstelling geselecteerd hebt, stelt u deze als volgt in FM (FMafstemstap) Standaard wordt er bij automatisch afstemmen een FMafstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultat als ook bij het afstemmen op alter natieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt + Bij handmatig afstemmen blift de afstemstap 50 kHz. [M Druk op 4 of » en selecteer de FMafstemstap. 50 (50 kHz)—100 (100 kHz) A-PI (automatisch Pl-zoeken) Als deze functie is ingeschakeld, probeert het toestel bij slechte ontvangst automatisch een andere zender met gelikaardige programma's te vinden, ook als u een voorkeuzezender selecteerde: Hi] Druk op A of w om de automatische Pl-zoekfunc- tie in of uit te schakelen: AUX (externe aansluiting) Schakel deze instelling in als een extern apparaat op dit toestel is aangesloten D] Druk op 4 of v om de externe aansluiting in of uit te schakelen: SAVE (energiezuinige stand) Met deze functie wordt het energieverbruik van de accu verminderd + Als deze functie is ingeschakeld, kan alleen het bronsignaal worden ingeschakeldl D] Druk op 4 of v om de energiezuinige modus in of uit te schakelen: TITLE (taalinstelling) Dit toestel kan tekstinformatie bij een gecomprimeerd audiobestand in West-Europese talen en Russisch weergeven + _Als de gebruikte taal niet overeenkomt met de taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven. + Hetis mogelijk dat sommige tekens niet juist wor- den weergegever Druk op 4 of» en selecteer de taal. EUR (Europese taal)—RUS (Russisch) De AUX-signaalbron 1 Steek de stereo-miniplugkabel in de AUX-ingang van dit toestel. 2 Druk op SRC/OFF en selecteer AUX als signaalbron. = De signaalbron AUX kan alleen worden gese- lecteerd als de externe aansluiting is ingescha keld. Raadpleeg AUX (externe aansluiting) op deze bladzijde voor meer informatie. Uitschakeling van het geluid In de volgende gevallen wordt het geluid auto- matisch uitgeschakelct Er wordt gebeld met een mobiele telefoon die op dit toestel is aangesloten +_ Er wordt spraakbegeleiding gegeven door een navigatiesysteem van Pioneer dat op dit toestel is aangesloten: Het geluid wordt uitgeschakeld en MUTE ver- schijnt op het display. Alle audio-instellingen behalve volumeregeling zijn nu geblokkeerd. Het toestel keert terug naar de oorspronkelijke stand als het telefoongesprek of de spraakbe- geleiding is afgelopen. (a) ) D SpueH2paN

Hoofdstuk Hoofdstuk U os] (Installatie Verbindingen «- Belangrijk

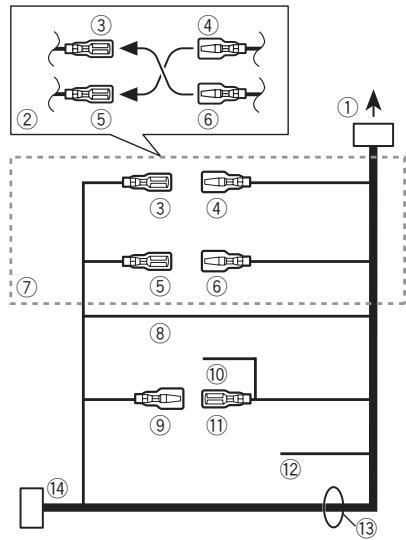

( Installatie Als dit toestel wordt geinstalleerd in een voer- tuig met een contactschakelaar zonder ACC- stand (accessoirestanc), kan de accu leeglo- pen als de rode kabel niet wordt aangesloten op de aansluiting die de bediening van de contactschakelaar herkent. ACC-stand Geen ACC-stand Gebruik van dit toestel onder andere omstan- digheden dan de volgende kan leiden tot brand of storingen — Voertuigen met een accu van 12 volt en ne- gatieve aarding. — Luidsprekers van 50 W (uitgangswaarde) en 4 tot 8 ohm (impedantiewaarde) Om kortsluiting, oververhitting en storingen te voorkomen, moët u onderstaande aanwijzin- gen opvolgen — Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert — Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Be- scherm de kabels met plakband op plaat- sen waar deze tegen metalen onderdelen liggen — Plaats de kabels niet in de buurt van be- weegbare onderdelen, zoals de versnel- lingspook of de rails van de stoelen. — Leg kabels niet op plaatsen die heët kun- nen worden, zoals dicht bij de kachel. — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartiment. — Dek alle ongebruikte kabelaansluitingen at met isolatietape. — Maak de kabels niet korter. — Verwijder nooît de isolatie van de voedings- kabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaci- teit van de voedingskabel is beperkt — Gebruik een zekering met het voorgeschre- ven vermogen. — Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding — Voeg de negatieve kabels van verschillende luidsprekers nooit samen +_Als dit apparaat aan staat, wordt het bedie- ningssignaal doorgegeven via de blauw/witte kabel. Verbind deze kabel met de afstandsbe- diening van een externe versterker of met de bedieningsaansluiting van de automatische antenne van het voertuig (maximal 300 mA, 12 V gelijkstroom). Als het voertuig is uitgerust met een glasantenne, verbindt u deze met de voedingsaansluiting van de antenne-booster. + Verbind de blauwAvitte kabel nooit met de vos- dingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden + De zwarte kabel is de aarding. Dit toestel moet gescheiden worden geaard van andere appa- raten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanneer de aar- ding per ongeluk losraakt. Dit toestel Q = a D 20 DO ® Antenne-ingang @ Zekering (10 A) @ Ingang stroomkabel @ Ingang bedrade afstandsbediening Een bedrade afstandsbedieningsadapter kan aangesloten worden (los verkrijgbaan) ® Achteruitgang Stroomkabel ® Naar ingang stroomkabel @ De functie van ® en ® kan verschillen afnan- kelijk van het type voertuig. Verbind in dat geval @ met ® en © met @. ® Geel Back-up (of accessoire) @ Geel Aansluiten op de constante 12 Vivoedingsaan- sluiting, ® Rood Accessoire (of back-up) ® Rood Aansluiten op een aansluiting die door de contactschakelaar wordt aangestuurd (12 V gelikstroom). @ Verbind kabels van dezelfde kleur met elkaar. ® Zwart (chassisaarding) Aansluiten op een schone, ongeverfde meta- len locatie. © Blauwwit De pinpositie van de ISO-connector verschilt naargelang het type voertuig. Als pin 5 de an- tenne aanstuurt, verbindt u © en @. In andere typen voertuigen verbindt u ® en @ nooit. @ Blauw/it Aansluiten op systeembedieningsaansuiting van de versterker (maximal 300 mA, 12 V ge- lijkstroom). D Blauwwit Aansluiten op bedieningsaansluiting van de gemotoriseerde antenne (maximaal 300 mA, 12 V gelijkstroom). Geel/zwart Als ü apparatuur met dempingsfunctie ge- bruikt, verbindt u deze draad met de draad voor audiodemping op die apparatuur. AIS u zulke apparatuur niet gebruikt, verbindt u de draad voor audiodemping niet. à Luidsprekerkabels Wit: Linksvoor ® Wit/zwart: Linksvoor © Gris: Rechtsvoor ® Grijs/zwart: Rechtsvoor © Groën: Linksachter © Groen/zwart: Linksachter © Violet: Rechtsachter ® Violet/zwart: Rechisachter © ISO-connector Bij sommige voertuigen is de ISO-connector in twee verdeeld. Verbind in dat geval beide connectoren. ES]

Versterker (apart verkrijgbaar) Maak deze verbindingen als de optionele ver- sterker wordt gebruikt @ Systeemafstandsbediening Verbinden met blauwawitte kabel. @ Versterker (apart verkrijgbaar) ® Aansluiten op RCA-kabels (apart verkrijgbaar) D Naar achteruitgang

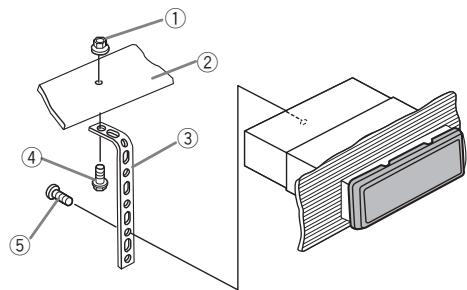

Hoofdstuk ) D Hoofdstuk U os] (Installatie D (Installatie Installatie (&- Belangrijk + Controleer alle aansluitingen en systemen voordat u de installatie voltooit + Gebruik geen onderdelen van andere fabrikan- ten: deze kunnen storingen veroorzaken + Neem contact op met uw dealer als er voor de installatie gaten moëten worden geboord of als er andere aanpassingen aan het voertuig nodig zijn: +_ Installer dit toestel niet op een plaats waar. — het de besturing van het voertuig kan be 2 Zet de montagebehuizing vast door met een schroevendraaier de metalen lip- jes op hun plaats te buigen (90°).

@ Montagebehuizing 2 Draai aan elke kant twee schroeven vast. ) Zelftappende schroef (5 mm x 8 mm) Bevestigingsklem Dashboard of console one den k den b Het toestel verwijderen — het de inzittenden kan vensonden bij een a 3 _installeer het toestel zoals aangegeven. 1. Verwijder de sierljt. +_ De halfgeleiderlaser raakt bij oververhitting beschadigd. Plaats dit apparaat niet op plaat sen waar het warm wordt, zoals nabij de uit- laat van een kachel + Dittoestel werkt het beste als het wordt ge- plaatst onder een hoëk van minder dan 60° 60° Dit toestel kan geinstalleerd worden via een voor of achtermontage. DIN-voormontage 1 Schuif de montagebehuizing in het dashboard. Gebruik voor installatie in een ondiepe ruimte de meegeleverde montagebehuizing. Als er voldoende ruimte is, gebruikt u de montagebe- huizing die met het voertuig geleverd werd. + Gebruik voor installatie in de handel ver krijgbare onderdelen. GD m Brandmuur of metalen steunvlak @ Metalen band ® Schroef @® Schroef (M4 x 8) = Controleer of het toestel stevig op zin plaats is gemonteerd. Het toestel functioneert wellicht niet naar behoren als het niet goed is bevestigd DIN-achtermontage 1 Bepaal de juiste positie waar de gaten in de klem en in de zijde van het toestel op een lijn liggen. —4#—

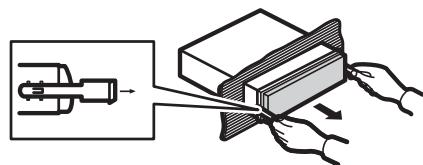

) Sierlijst @ Lipje met inkeping + De sierlijst is gemakkelijker bereikbaar als u het voorpaneel verwijdert. + Plaats de sierlijst terug met de kant met het lipje met de inkeping onderaan. 2 Steek de meegeleverde uittreksleutels in de beide kanten van het toestel totdat ze op hun plaats klikken. 3 Trek het toestel uit het dashboard. Se < Het voorpaneel verwijderen en terug bevestigen U kunt het voorpaneel verwijderen om het toe- stel tegen diefstal te beveiligen. Druk op de knop om het voorpaneel los te maken, duw het naar boven en trek het naar u toe Raadpleeg Het voorpaneel tegen diefstal verwij- deren en Het voorpaneel terug bevestigen op bladzijde 88 voor meer informatie. (=)

Aanhangsel Aanhangsel U à (Aanvullende informatie Ç Aanvullende informatie Problemen verhelpen Symptoom Oorzaak Maatregel Het displa U hebt gedu Voer de handeling keert automa- rende ongeveer …opnieuw uit tisch terug 30 seconde naar het gewo- _ geen handeling ne display. uitgevoerd Het bereik voor Afhankelik van Selecteer het ge- herhaald afspe- het herhaalbereik wenste herhaalbe- Melding ERROR-11, 12, 17,30 Oorzaak De disc is vuil De disc is be- krast. Maatregel Reinig de disc. Vervang de disc. Aanwijzingen voor het gebruik Discs en de player Sommige discs kunnen niet worden afgespeeld af hankelijk van het type disc, de indeling ervan, de toe- passing waarmee deze is opgenomen, de omgeving waarin deze wordt afgespeeld, de manier waarop deze wordt bewaard, enzovoort. ERROR-10, 11, 12, 15, 17, 30,

Elektrisch of me: chanisch pro: bleern. Zet het contact uit en weer aan, of schakel over naar een andere sig naalbron en dan terug naar de cd len wordt on- kan het geselec- _reik opnieuw. speler. verwachis ge- teerde bereik ERROR-15 Degeplaatsie Vervang de disc. wijzigd soms gewijzigd disc bevat geen worden, bijvoor- gegevens. beeld wanneer u een andere map ERROR23 Hetcdiomnaal Vervang de disc ander fraç- wordt niet onder ment selecteert steund. of vooruit of ac FRMTREAD Na het begin van Wache tot het be teruit spoelt. het afspelen richt verdwijnt en Eenonderlig. Onderiggende Selecteereen duurt het soms er geluid klinkt gende map mappen worden ander herhaalbe: even totdat er ge wordt niet afge- niet afgespeeld reik. luid klinkt speeld wanneer FLD NOAUDIO Degeplaaise Vervang dedisc (map herhalen) disc bevat geen s geselecteercl afspeelbare be- Als het display Eris geen bijbe- Wijzig de display- standen wordt gewi- horende tekstin- _ stand of speel een PROTECT Alle bestanden — Vervang de disc. zigd, verschiint _formatie beschik-_ander fragment of op de disc zijr NO XXXX (bi baar bestand af. door igitaal voarbeeld NO rechtenbeheer TTL) {DRM) beveiligal Hettoestel Ugebruikt nabij Gebruik nabij dit SKIPPED De WMA-bestan-_ Vervang de disc. ctioneert dittostel een toestel geen elektri niet correct. ander apparaat … sche apparaten die Eris interferen- (bijvoorbeeld een | interferentie kun. tie. draagbare tele- nen veroorzaken: foon) dat elektro- magnetische straling uitzendt Foutmeldingen Schrijf een foutmelding altijd nauwkeurig op en houd deze bi de hand als u contact op- neemt met uw leverancier of Pioneer-service- centrum. GD m den op de disc zijn door digital rechtenbeheer (DRM) beveiligd Gebruik uitsluitend dises die voorzien zijn van een van onderstaande twee lago's. UiSE TEXT comPacr diete DISITAL AUDIO Gebruik discs van 12 cm. Gebruik geen discs van 8 cm en probeer deze ook niet met een adapter af te spelen Gebruik uitsluitend normale, ronde discs. Gebruik geen discs met een andere vorm (shaped discs). Plaats geen ander object dan een cd in de cd-laad sleuf. Gebruik geen gebarste, gebroken, kromme of op an dere wijze beschadigde dises, omdat zulke discs de speler kunnen beschadigen. Niet-gefinaliseerde cd-r/cd-ra-discs kunnen niet wor den afgespeeld. Raak de gegevensziide van de disc niet aan. Bewaar discs in het bijbehorende doosje wanneer u 2e niet gebruikt Bewaar discs niet in een hete ruimte of in direct zon: licht. Plak geen labels op discs, schrijf er niet op en breng het oppervlak niet in aanraking met chemische mid delen Als u een cd reinigt, veegt u de disc van het midcen naar de buitenkant met een zachte doek schoon Condens en vochtvorming kunnen de werking van de speler tidelijk negatief beïnvioeden. Laat de speler in een warmere omgeving ongeveer een uur op tempera: tuur komen. Veeg vochtige schijven met een zachte doek schoon Schokken tijdens het rijden van de disc laten overslaan t voertuig kunnen DualDiscs DualDises zin dubbelzijdige discs met aan de ene kant een beschrijfbaar cd-opperviak voor audio-opnaz men en aan de andere kant een beschrijfbaar dvc-op perviak voor video-opnamen Aangezien de cd-zijde van DualDises niet overeen komt met de algemene cd-standaard, is het wellicht niet mogelik de cd-zijde op dit toestel af te spelen Het regelmatig plaatsen en uitwerpen van een Dua: Disc kan krassen veroorzaken op de disc wat tot af speelproblemen leidt. In sommige gevallen kan een DualDisc vast komen te zitten in de cd-laadsleuf en niet meer worden uitgeworpen. Om problemen te voarkomen wordt aangeraden om op dit toestel geen DualDises af te spelen. Raadpleeg de informatie van de fabrikant van de disc: voor meer informatie over DualDiscs. Compatibiliteit met gecomprimeerde audio WMA Bestandsextensie: wma Bitsnelheïd: 48 kbps tot 320 kbps (CBR), 48 kbps tot 884 kbps (VBR) Bemonsteringsfrequentie: 32 KHz tot 48 kHz Windows Media Audio Professional, Lossless, Voice/ DRM Stream/Stream met video: Nee SpueH2paN MP3 Bestandsextensie: mp3 Bitsnelheid: 8 kbps tot 320 kbps (CBR, VBR) Bemonsteringsfrequentie: 8 kHz tot 48 kHz (32, 44,1 48 kHz voor de beste kwaliteit) Compatibele ID3-tag-versie: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3- tag versie 2x krijgt prioriteit boven versie 1x)

Aanhangsel Aanhangsel U à (Aanvullende informatie

Ç Aanvullende informatie

Mäu speellist: Nee MPSi (MP3 interactive), mp3 PRO: Nee WAV Bestandsextensie: wav Quantisatiebits: 8 en 16 (LPCM), 4 (MS ADPCM) Bemonsteringsfrequentie: 16 KHz tot 48 KHz (LPCM) 22,05 kHz en 44,1 kHz (MS ADPCM) Bijkomende informatie Alleen de eerste 32 tekens van de bestandsnaam (in clusief de extensie) of mapnaam worden weergege- ven. Russische tekst kan alleen op dit toestel worden weer gegeven als die met de volgende tekensets is geco- deerd + Unicode (UTF-8, UTF-16) + Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Rus- sisch zijn ingesteld bij de taalinstellingen Een juiste werking van dit tostel is af toepassing waarmee de WMA-bestanden zijn geco- deerd. kelijk van de Er kan een kleine vertraging optreden bij het afspelen van audiobestanden die met afbeeldingsgegevens Volgorde van audiobestanden De gebruiker kan met dit toestel geen map- nummers toewijzen of de afspeelvolgorde wij- zigen Voorbeeld van een boomstructuur CL Map JF Gecomprimeerd äudiobestand 01 tot 05: Mapnum mer D tot @: Afspeel Niveau 1 Nheau2 Nueau3 Nieau4 volgorde Disc +_ De mapvolgorde en andere instellingen zijn afhankelijk van de software die voor het co- deren en schrijven is gebruikt. (=) Lijst van Russische tekens zijn gecodeerd 5

Disc EN ÆM o _æn Mappenhiérarchie: maximaal acht niveaus diep (Voor P:P EC y g:.œ praktisch gebruik kunt u beter niet meer dan twee ni , " veaus gebruiken.) X &:u CO Hbl bb HO A Afspeelbare mappen: maximaal 99 ‘Afspeelbare bestanden: maximal 999 Bestandssysteem: ISO 9660 Level 1 en 2, Romeo, Jo- iet Afspelen van multisessie-discs: Ja Packet write data transfer: Nee Bij het afspelen van gecomprimeerde audiodiscs wordt altijd een korte pauze ingelast tussen de fragr menten. Dit gebeurt ongeacht de lengte van de lege ruimte tussen de fragmenten op de originele op name GO nm D: Display C: Teken Copyright en handelsmerken iTunes Apple en iTunes zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen MP3 Dit product is uitsluitend bedoeld voor niet- commercieel privégebruik. Het mag niet in een commerciële omgeving worden gebruikt voor realtime-uitzendingen (over land, via sa- telliet, kabel en/of andere media), voor uitzen- dingen/streaming via internet, intranet en/of andere netwerken, of in andere elektronische distributiesystemen zoals betaalradio of audio- op-aanvraagtoepassingen. Hiervoor is een aparte licentie nodig. Kijk voor meer informa- tie op http/mwm.mpslicensing.com WMA Windows Media en het Windows-logo zin handelsmerken of gedeponeerde handelsmer- ken van Microsoft Corporation in de Verenigde Staten en/of in andere landen Dit product bevat technologie die het eigen- dom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.(s) Technische gegevens Algemeen Spanningsbron . 144 V gelikstroom (10,8 tot 16,1 V toelaatbaan) Aarding . Negatief Maximaal stroomverbruik 10,0 À Afmetingen (B x H x D}: DIN Chassis 178 mm x 50 mm x 165 .188 mm x 58 mm x 17 mm Voorkant .

Chassis 178 mm x 50 mm x 165 Voorkant . 170 mm x 46 mm x 17 mm Gewich 1349 Audio Maximaal uitgangsvermogen en 50 W x 4 Doorlopend uitgangsvermogen 22 W x 4 (50 Hz tot 15 000 Hz, 5% THD, 4 Q belasting. beïde kanalen) Belastingsimpedantie …… 4 € (4 Q tot 8 Q toegestaan) Preout maximal uitgangsniveau 20V Toonregeling Lage tonen Frequentie Gain Midden Cd-speler Systeem Bruikbare discs Signaal-tot-ruisverhouding Compact Disc Audio Compact Discs Aantal kanalen WMA-decoderingsformaat 2 (stereo) lersie 7, 7.1, 8, 9, 10, 11, 12 2 kan. audio) (Windows Media Player) MPEG-1 & 2 Audio Layer 3 Lineaire PCM & MS ADPCM MP3-decoderingsformaat WAVsignaalformaat . FM-tuner Frequentiebereik Bruikbare gevoeligheid tot 108,0 MHz 11 dBf (0,7 V/75 Q, mono, S/R: 30 dB) Signaal-tot-ruisverhouding 2 dB (IEC-Anetwerk) MW-tuner Frequentiebereik Bruikbare gevoeligheid Signaal-tot-ruisverhouding 25 HV (S/N: 20 dB) 62 dB (IEC-Anetwerk) LW-tuner Frequentiebereik Bruikbare gevoeligheid Signaal-tot-ruisverhouding 153 kHz tot 281 kHz 28 HV (S/N: 20 dB) SpueH2paN 2 dB (IEC-Acnetwerk) Opmerking Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. (") ni Go
