TC-20E III - Video-omzetter NIKON - Gratis gebruiksaanwijzing en handleiding

Producttype	Teleconverter
Merk	Nikon
Model	TC-20E III
Vermenigvuldigingsfactor	2x
Diafragmaverlies	2 stops
Optische constructie	7 elementen in 5 groepen (1 asferische lens)
Diafragma	Volledig automatisch
Belichtingsmeting	Via maximale openingsmethode (CPU) of diafragmasluiting afhankelijk van het toestel
Voorste vatting	Speciale vatting voor AF-S/AF-I NIKKOR objectieven
Achterste vatting	Nikon bajonetvatting
Afmetingen (diameter)	Ongeveer 66 mm
Afmetingen (totale lengte)	Ongeveer 60 mm
Gewicht	Ongeveer 330 g
Effectief diafragmabereik	f/4 tot f/64
Minimale scherpstelafstand	Identiek aan het hoofdobjectief
VR-compatibiliteit	Ja met VR-objectieven en compatibele body's (Nikon digitale spiegelreflexcamera's, F6, F5, enz.)
Autofocus	Mogelijk met AF-S/AF-I objectieven met max. diafragma f/2.8 of sneller (effectief diafragma f/5.6)
Onderhoud	Reinig de lenzen met een blaasborstel en een zachte doek bevochtigd met ethanol; gebruik geen organische oplosmiddelen. Houd de CPU-contacten schoon.
Veiligheid	Kijk niet door de optiek naar de zon. Vermijd brandbare gassen. Schakel uit bij rook of vreemde geur. Buiten bereik van kinderen houden.
Inhoud doos	Teleconverter, voorste dop BF-3A, achterste dop LF-1, etui CL-0715
Objectiefcompatibiliteit	AF-S en AF-I NIKKOR objectieven (volledige lijst in de handleiding)

Veelgestelde vragen - TC-20E III NIKON

Welke objectieven zijn compatibel met de TC-20E III?

De TC-20E III is alleen compatibel met AF-S en AF-I NIKKOR objectieven. De handleiding bevat een gedetailleerde lijst van compatibele modellen, waaronder de reeksen 200mm f/2.8, 300mm f/2.8, 400mm f/2.8, 500mm f/4, 600mm f/4, 70-200mm f/2.8, enz.

Hoe monteer ik de teleconverter op het objectief en de body?

Monteer eerst de teleconverter op het objectief door de markeringen uit te lijnen, draai vervolgens tegen de klok in tot een klik. Monteer daarna de combinatie op de body door de markeringen uit te lijnen en op dezelfde manier te draaien. Voor demontage gebruikt u de respectievelijke ontgrendelingshendels.

Wat is het lichtverlies met deze teleconverter?

De TC-20E III vermindert het effectieve diafragma met 2 stops. Een objectief van f/2.8 wordt bijvoorbeeld f/5.6.

Werkt de autofocus met alle compatibele objectieven?

Nee, autofocus is alleen mogelijk met AF-S/AF-I objectieven met een maximaal diafragma van f/2.8 of sneller (effectief diafragma f/5.6 of groter). Sommige objectieven in de handleiding ondersteunen geen autofocus met deze teleconverter.

Kan ik de trillingsreductie (VR) gebruiken met deze teleconverter?

Ja, de VR-functie is compatibel met VR (Vibration Reduction) objectieven wanneer ze worden gebruikt op Nikon digitale spiegelreflexcamera's (FX/DX), F6, F5, F100, F80-serie, F75-serie en F65-serie.

Hoe maak ik de lenzen en contacten van de teleconverter schoon?

Gebruik een blaasborstel om stof te verwijderen. Voor vuil, veeg voorzichtig met een schone katoenen doek bevochtigd met ethanol of een optische reinigingsvloeistof, in cirkelvormige bewegingen van het midden naar buiten. Gebruik nooit organische oplosmiddelen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Kijk nooit door de optiek naar de zon of een intense lichtbron. Gebruik het apparaat uit de buurt van brandbare gassen. Bij rook of vreemde geur, schakel onmiddellijk uit en verwijder de batterij. Houd kleine onderdelen buiten het bereik van kinderen.

Wat te doen als het apparaat of objectief rook produceert?

Schakel het apparaat onmiddellijk uit en verwijder de batterij om brandwonden te voorkomen. Breng het product vervolgens naar een erkende Nikon-vertegenwoordiger voor inspectie.

Hoe bewaar ik de teleconverter wanneer deze niet wordt gebruikt?

Plaats de voorste en achterste doppen (BF-3A en LF-1). Bewaar het op een koele en droge plaats, uit de buurt van direct zonlicht en chemicaliën zoals kamfer of naftaleen.

Welke instelglazen worden aanbevolen met de TC-20E III?

Nikon biedt verwisselbare instelglazen voor de F6- en F5-body's. De handleiding (pagina's 144-145) bevat een tabel met aanbevolen specifieke glazen afhankelijk van de teleconverter/objectiefcombinatie. Over het algemeen kunnen Type M-glazen worden gebruikt voor macro.

GEBRUIKSAANWIJZING TC-20E III NIKON

Gebruikshandleiding P.72

Manuale d'uso P.82

Návod k obssluzE STR.92

Het aanraken van interne camera- of lensonderdelen kan resulteren in letsel. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde monteurs. Mocht de camera of het objectief openbreken als gevolg van een val of een ander ongeluk, breng het product dan, na ontkoppeling en/of verwijdering van de batterij, ter inspectie aan een door Nikon geauthoriseerde servicevertegenwoordiger.

Bij storing onmiddelijk uitschakelen

Mocht er rook of een ongebruikelijke geur uit de camera of het objectief komen, verwijder dan onmiddelijk de batterij en let op dat u zich nicht verbrandt. Het nalaten hiervan kan resulteren in letsel.

Brenget het product na verwijdering of ontkoppeling van de voedingsbron ter inspectie aan een door Nikon geautorisere de servicevertegenwoordiger.

Gebruik de camera of het objectief Niet in denabijheid van brandbare gassen

Het gebruik van elektronische apparatuur in de nabijheid van brandbare gassen kan resulteren in een explosie of brand.

Kijk nichtrecht in dezon

Richt de lens de Zoeker nichtrecht op de zon of een andere krachtige lichtbron, dit kan permanente oogbeschadiging verroorzaken.

Houd het product buiten het bereik van kinderen

Er moet in het bijzonder op worden toegezieven dat jonge kinderen geen batterijen of anderekleine onderdelen in hun mond stoppen.

Neem bij de bediening van de camera en het objectief de volgende voorzorgsmaatregelen in acht

• Houd de camera en het objectief droog. Het nalaten hiervan kan resultanten in brande een elektrische schok.
  Vermijd natte handen bij het hanteren of aanraken van de camera of het objectief. Het nalaten hiervan kan resulteren in een elektrische schok.
• Richt de lens bij toughenlichtopnames nichtrecht in de zon en laat het zonlicht Niet direct in de lens vallen, odomat dit oververhitting van de camera en möglichk zichs brand kan veroorzaken.
  Voorzie zowel de voor- als dechterlens van het objectief van een lenskap wanneer het voor een langereperiode Niet worden gebruikt en bewaar hem op een schaduwrijke/ donkere plaat. Het nalaten hiervan kan brand tot gevolg hebben, omdat de lens hetevt. invalidende zonlicht kan reflecteren op een brandhaar object.

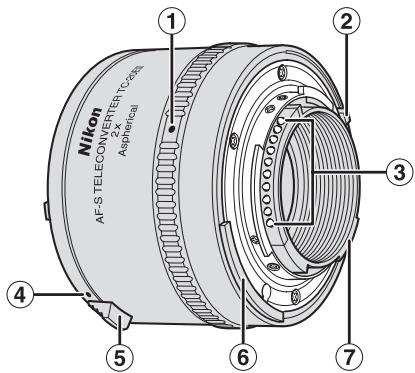

Nomenclatuar

① Index teleconverter-camera (pag. 77)
② Indicatiepin voor de minimale lensopening (EE servo koppelnok)
③ CPU-contacten (pag. 79)
④ Bevestigingsindex voor het objectief (pag. 76)
⑤ Objectiefontgrendeling (pag. 76)
⑥ Lichtmeterkoppeling
⑦ Koppeling voor de maximale lensopening

( :referentiepage vagina

NI

Gefeliciteerd met de aankoop van uw nieuwe AF-S Teleconverter. Lees eerst deze instructies voordat u de teleconverter in gebruik neemt en raadpleeg de Gebruikshandleiding van uw objectief en camera.

Belangrijke functies

• Deze teleconverter verdubelt de brandpuntsafstand van de prime lens en verminder de efectieve Lichtsterktem twee stops.
• Omdat uw AF-S Teleconverter beschikt over CPU-contacten en is uitgerust met autofocus,lichtmeterkoppeling en een koppeling voor de minimale lensopening,kest u gebruik blijven make n van alle functies van de prime lens.
• Deze teleconverter gebruikt een asferische lens, die de optische vertekening van de prime lens minimaliseert.

Belangrijk

• Deze teleconverter is exclusief voor de AF-S en de AF-I NIKKOR serie (pag. 75), en Niet geschikt voor andere objctieven.
• De functies van het gebruikte objectief hangen af van het cameratype dat wordt gebruikt. Voor meer informatie, raadpleeg de Gebruikshandleiding van het objectief.
• Zie Scherpstellung (pag. 78) voor meer informatie over autofocus en focus assist.

Geschekte objectieven

De TC-20E III is compatibel met de volgende AF-S en AF-I NIKKOR objectieven:

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED*

AF-S VR Nikkor 200mm f/2G IF-ED

AF-S NIKKOR 300mm f/2.8G ED VR II

AF-S VR Nikkor 300mm f/2.8G IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED II

AF-S Nikkor 300mm f/2.8D IF-ED

AF-I Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/4D IF-ED*

AF-S NIKKOR 400mm f/2.8G ED VR

AF-S Nikkor 400mm f/2.8D IF-ED II

AF-S Nikkor 400mm f/2.8D IF-ED

AF-I Nikkor 400mm f/2.8D IF-ED

AF-S NIKKOR 500mm f/4G ED VR*

AF-S Nikkor 500mm f/4D IF-ED II*

AF-S Nikkor 500mm f/4D IF-ED*

AF-I Nikkor 500mm f/4D IF-ED*

AF-S NIKKOR 600mm f/4G ED VR*

AF-S Nikkor 600mm f/4D IF-ED II*

AF-S Nikkor 600mm f/4D IF-ED*

AF-I Nikkor 600mm f/4D IF-ED*

AF-S NIKKOR 70-200mm f/2.8G ED VR II

AF-S VR Zoom-Nikkor 70-200mm f/2.8G IF-ED

AF-S Zoom-Nikkor 80-200mm f/2.8D IF-ED

AF-S VR Zoom-Nikkor 200-400mm f/4G IF-ED*

• Niet geschikt voor autofocus.

• Niet geschikt voor andere objctieven. Gebruik geen andere objctieven, waar de acheerkant van de lens dan tegen de elementen van de teleconverter aankomt, waardoor beschadiging kan optreden.

• De functie 'Vibratie Reductie' kan worden gebruikt bij de VR (Vibration Reduction) lens in combinatie met de Nikon digitale spiegelreflexcamera (Nikon FX/DXformaat), F6, F5, F100, F80-serie, F75-serie en F65-serie camerabody's.

Aanbevolen matglazen

Nikon biodt een reeks aan uitwisselbare matglazen voor Nikon F6 en F5 camera's, geschikt voor ieder type objektief of opnamesituatie. De zoekerdisplays die worden aanbevolen voor uw teleconverter/ objektief staan vermeld op pagina 146-en 147.

= Uitstekende scherpstelling
= Acceptabele scherpstelling

Op het scherm is een geringe vignettering of moiré zichtaar, maar Niet op de uiteindelijke Foto.

= Acceptabele scherpstelling

Split-image afstandsmeter, het gebied rond het microprisma of de instelwig is wazig; stel scherp met behulp van het matglas.

( = Geeft de belichtingscorrectie aan die vereist is bij Center-Weighted metering (meting met de nadruk op het centrum). Voor meer informatie, raadpleeg de Gebruikshandleiding van de camerabody.

= Geenlichteming möglichk; combinatie teleconverter/schemaat slechts scherpstellen toe. Een leeg bloc betekent: Niet toepasbaar. Aangezien het M-schem gebruikt kan worden voor zowel macrofotografie met een vergrottingsfactor van 1:1 of

hoger als voor microfotografie, beschikt het over speciale applications.

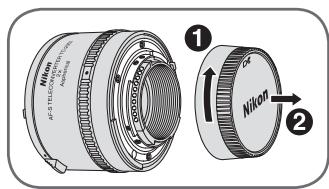

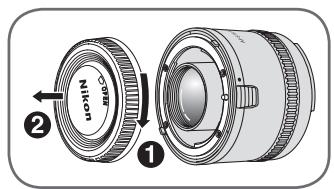

■ Bevestiging aan de lens

Let op dat de camera staat uitgeschakeld wonneer u het objctief verwijdert om de teleconverter te bevestigen en vermijd direct zonlicht.

Het bevestigen

Bevestig de teleconverter op het objectief, zodat de bevestigingsindex van de teleconverter op eén lijn staat met de diafragma-index van de lens. Laat de objectiefontgrendeling ontemoeid en draai de teleconverteraar links (met de lens van u af gericht) totdat.Deze vastklikt.

Het verwijderen

Schuif de ontgrendeling van de teleconverteraar achteren en draai de converteraar rechts (met de lens van u af gericht) totdat de bevestigingsindex op een lijn staat met die van het objectief.

■ Bevestiging van de teleconverter op de camerabody

Let op dat de camera staat uitgeschakeld en vermijd direct zonlicht.

Het bevestigen

Bevestig de camera op het objectief / de teleconverter, zodat de bevestigingsindex van de camera op een lijn staat met de teleconverter-camera index op de teleconverter. Laat de objectief-ontgrendeling ongemoeid en draai de camerabody maar links (met de lens van u af gericht) totdat.Deze op+zijn plaatsvastklikt.

• Als uw camera is uitergerust met een lift-uplichtmeterkoppeling, zorg er dan voor dat deze correct staat gespositioneerd. (Voor meer informatie,zie de Gebruikshandleiding van uw camera.)

Het verwijderen

Druk op de objectiefontgrendeling, draai de camerabody cervolgensaar rechts (met de body van u af gericht) totdat de teleconverter-camera index op een lijn staat met de bevestigingsindex van het objectief.

■ Belichting bepalen

Deze teleconverter met objectief vermindert de effectieve lichtsterkte met twee stops.

• Bij AI-type camera's met/zonder CPU-contacten: Bepaal de belichtingstijd op bezelfde wijze als bij het gebruik van slechts de prime lens. (Bij objectieven van het G-type kan de belichting nicht worden bepaald).
• Bij camera's van een ander type: Voer de stop-down methode UIT. (Bij objektieven van het G-type kan de belichting Niet worden bepaald).
• Zie de Gebruikshandleiding van uw camera voor de beschikbare belichtingsmethoden en meetsystemen.

Scherpstelling

Camera	Scherpstem-methode	Via het objectief
		M/A, A/M	M
Nikon digitale spiegelreflexcamera (Nikon FX/DXformaat), F6, F5, F4-serie, F100, F90X, F90-serie, F80-serie, F75-serie, F70-serie, F65-serie, PRONEA 600i en PRONEA S	AF (C/S)	Autofocus met handmatige prioriteit*¹, Autofocus met automatische prioriteit*¹	Handmatige scherpstellung (Focus assist beschikbaar*¹)
	MF	Alleen handmatige scherpstellung (Focus assist beschikbaar*¹)
Andere AF (autofocus) camera's (uitgezonderd F3AF*²)	AF (C/S)	Alleen handmatige scherpstellung (Focus assist beschikbaar*³)
	MF
Niet-AF Nikon camera's		Alleen handmatige scherpstellung

1 Het AF-S/AF-I NIKKOR biedt zowel de möglichheid tot autofocus als handmatige scherpstellung met elektronische afstandsmeter, bij een maximale lensopening van f/2.8 (effectief diafragma van f/5.6) of hoger.
2 Niet geschikt voor de Nikon F3AF camera.
*3 Het AF-S/AF-I NIKKOR objctiefbiedt de mogelijkheid tot handmatige scherpstellung met een elektronische afstandsmeter, bij een maximale lensopening van f/2.8 (effectief diafragma van f/5.6) of hoger, of een maximale lensopening van f/2 (effectief diafragma f/4) met de F-501.
- Bij de AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED neemt de helderheid van de afbeelding op de beeldsensor (of filmvlak) af naarmate de reproductieratio toeneemt en de efectieve lensopening (diafragma) groter worden (helderheid verminder).

Onderhoud teleconverter

• Let op dat de CPU-contacten nicht vies worden of beschadigd raken.
  Reinig het oppervlak van de teleconverterlens met een blaaskwast. Verwijder vuil en vlekken met een zachte, schone katoenen doek, lensdoekjes gedrenkt in ethanol (alcohol) of met een lensreiniger. Wrijf in een vloeieende, Ronde beweging vanuit het midden maar de rand,Thaten sporen na en vermijd contact met andere lensonderdelen.
• Gebruik voor het reinigen van de teleconverterlens nooit organische oplosmiddelen zoals verdunker of benzeen.
• Voorzie zowel de voor- als dechterlens van de teleconverter van lenskappen wonneer deze worden opgegeborgen.
• Wonneer het objectief voor een langereperiode Niet worden gebruikt,bewaar het dan op een koele, droge plaat om schimmel- en roestvorming te voorkomen. Bewaar de teleconverter op een schaduwrijke/ndonere plaat en uit de buurt van chemicaliën,zoals kamfer of naftaleen.
• Voorkom dat het objectief nat worden, dit veroorzaakt roestvorming en storing.
• Bepaalde onderdelen van het objectief zich bewerkt met versterkt plastic. Stel het objectief nooit bloat aan extreem hoge temperaten, dit om schade te voorkomen.

■ Standaard accessoires

• Teleconverter Cap BF-3A
  Rear Lens Cap LF-1
• Flexible Lens Pouch CL-0715

Specificities

Lensconstructie:	7 elementen onderverdeeld in 5 groepen (1 asferische lens)
Diafragma:	Volledig automatisch
Lichtmeting:	Volle-lensopeningmethode voor Al camera's of fototoestellen diearenduitgerust met een CPU. Stop-down methode voor alle andere modellen camera's
Bevestigting:	Voor: Speciale bevestiging voor AF-S/AF-I NIKKOR objectief Achter:Nikon bajonetsluiting
Afmetingen:	Ongeveer 66 mm dia. ×48 mm extensie vanaf objectiefvatting; totale lengte ongeveer 60 mm
Gewicht:	Ongeveer 330 g

Meteenprime lens

Brandpuntsafstand:	2× de prime lens
Diafragmareeks:	f/2 - f/32 (effektief diafragma f/4 - f/64)
Reproductieratio:	2× de prime lens
Scherptediepte:	1/2× de prime lens
Minimale scherpstelafstand:	Gelijk aan de prime lens

Specifications en ontwerpen zijn onderhevig aan verandering zonder bericht of verplichting vooraf van de fabrikant.
