TC-20E III - Convertidor de TV NIKON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Teleconvertidor
Marca	Nikon
Modelo	TC-20E III
Factor de multiplicación	2x
Pérdida de apertura	2 diafragmas
Arquitectura óptica	7 elementos en 5 grupos (1 lente asférica)
Diafragma	Completamente automático
Medición de exposición	Por método de apertura máxima (CPU) o cierre de diafragma según la cámara
Montura frontal	Montura especial para objetivo AF-S/AF-I NIKKOR
Montura trasera	Montura de bayoneta Nikon
Dimensiones (diámetro)	Aproximadamente 66 mm
Dimensiones (longitud total)	Aproximadamente 60 mm
Peso	Aproximadamente 330 g
Rango de apertura efectiva	f/4 a f/64
Distancia mínima de enfoque	Idéntica al objetivo principal
Compatibilidad VR	Sí con objetivos VR y cuerpos compatibles (réflex digitales Nikon, F6, F5, etc.)
Autofoco	Posible con objetivos AF-S/AF-I de apertura máxima f/2.8 o más rápida (apertura efectiva f/5.6)
Mantenimiento	Limpiar las lentes con un soplador y un paño suave empapado en etanol; no usar disolventes orgánicos. Mantener los contactos CPU limpios.
Seguridad	No mirar al sol a través de la óptica. Evitar gases inflamables. Apagar en caso de humo u olor extraño. Mantener fuera del alcance de los niños.
Contenido de la caja	Teleconvertidor, tapa frontal BF-3A, tapa trasera LF-1, bolsa CL-0715
Compatibilidad de objetivos	Objetivos AF-S y AF-I NIKKOR (lista completa en el manual)

Preguntas frecuentes - TC-20E III NIKON

¿Qué objetivos son compatibles con el TC-20E III?

El TC-20E III es compatible únicamente con los objetivos AF-S y AF-I NIKKOR. El manual proporciona una lista detallada de los modelos compatibles, incluyendo especialmente las series 200mm f/2.8, 300mm f/2.8, 400mm f/2.8, 500mm f/4, 600mm f/4, 70-200mm f/2.8, etc.

¿Cómo montar el teleconvertidor en el objetivo y en el cuerpo?

Monte primero el teleconvertidor en el objetivo alineando las marcas, luego gire en sentido contrario a las agujas del reloj hasta el clic. Monte luego el conjunto en el cuerpo alineando las marcas y girando de la misma manera. Para desmontar, use las palancas de liberación respectivas.

¿Cuál es la pérdida de luz con este teleconvertidor?

El TC-20E III reduce la apertura efectiva en 2 diafragmas. Por ejemplo, un objetivo f/2.8 se convierte en f/5.6.

¿Funciona el autofoco con todos los objetivos compatibles?

No, el autofoco solo es posible con objetivos AF-S/AF-I que tengan una apertura máxima de f/2.8 o más rápida (apertura efectiva f/5.6 o más). Algunos objetivos listados en el manual no soportan el autofoco con este teleconvertidor.

¿Puedo usar la reducción de vibración (VR) con este teleconvertidor?

Sí, la función VR es compatible con objetivos VR (Reducción de Vibración) cuando se usan en cuerpos réflex digitales Nikon (FX/DX), F6, F5, F100, serie F80, serie F75 y serie F65.

¿Cómo limpiar las lentes y los contactos del teleconvertidor?

Use un soplador para quitar el polvo. Para la suciedad, limpie suavemente con un paño de algodón limpio humedecido con etanol o solución de limpieza óptica, en movimientos circulares del centro hacia afuera. No use nunca disolventes orgánicos.

¿Cuáles son las precauciones de seguridad importantes?

Nunca mire al sol o una fuente de luz intensa a través de la óptica. Use el dispositivo lejos de gases inflamables. En caso de humo u olor extraño, apáguelo inmediatamente y retire la batería. Mantenga las piezas pequeñas fuera del alcance de los niños.

¿Qué hacer si el dispositivo o el objetivo desprende humo?

Apague inmediatamente el dispositivo y retire la batería para evitar quemaduras. Luego, lleve el producto a un representante autorizado de Nikon para su inspección.

¿Cómo guardar el teleconvertidor cuando no se usa?

Coloque las tapas delantera y trasera (BF-3A y LF-1). Guárdelo en un lugar fresco y seco, protegido de la luz solar directa y de productos químicos como el alcanfor o la naftalina.

¿Qué pantallas de enfoque se recomiendan con el TC-20E III?

Nikon ofrece pantallas de enfoque intercambiables para los cuerpos F6 y F5. El manual (páginas 144-145) proporciona una tabla recomendando pantallas específicas según la combinación teleconvertidor/objetivo. En general, se pueden usar pantallas Tipo M para macro.

MANUAL DE USUARIO TC-20E III NIKON

Manual del usuario P.42

Anvandarhandbok S.52

PykoBoDCTBO Nolb3OBaTeIa CTP.62

Si se tocan las piezas internas de la CAMERA o del objetivo podrjan producirse lesiones. Las reparaciones deben ser realizadas exclusivamente por技术和roidamente提供优质. Si la CAMERA o el objetivo se rompieran y su interior quedar a expuesto a consecuencia de una caida u othero tipo de accidente similar, lleve el producto a un establecimiento de service的专业 autorizzato Nikon para que proceda a su inspeccion tras disconnectar el producto o extraer la bateria.

Si la unidad no funciona correctamente, apagarla de inmediato

Si nota que sale humano o un olor extraño de laamera o del objetivo, extraiga la bateria inmediamente teniendo cuidado de no quemarse. Sicedeutilizandolaunidad en estas circunstancias, podrian producirse lesiones.

Tras extraer o desconectar la fuente de alimentacion, lleve el producto a un establishimiento de service Tecnico autorizzato Nikon para que procedan a su inspeccion.

No utilizar la CAMERA ni el objetivo en entornos donde pueda haber gases inflamables

El funciona de equipos electrónicos en presencia de gases inflamables podra provocar una explosión o incendio.

No mirar directamente al sol a工程技术 del objetivo o el visor

La observación del sol u otros focos de luz potente a工程技术 del objektivo o del visor podra provocar daños oculares irreversibles.

Mantener fauna del alcance de los niños

Hay que prestar especial atencion paraeating que los bebés se metan las baterias u otheras piezas微量元素 en la boca.

Respetur las precauciones siguientes cuando se manipulan la CAMERA y el objetivo

• Mantener la CAMERA y el objetivo secos. En caso contrario, podrjan producirse un incendio o descargas electricas.
• No Manipular ni tocar la-camera ni el objetivo con las manos mojadas. En caso contrario, podra producirse una descarga electrica.
• Cuando se dispara con retroiluminación, no apuntar con el objetivo hacía el sol ni permitir que la luz solar pase directamente por el objetivo ya que thisould hacer que la CAMERA se recaliente y se produzca un incendio.
• Si no se va a utilizar el objetivo durante un periodo de tiempo prolongado, colocar las dosapas del objetivo (frontal y posterior) y guardar esteultimate en un lugar donde no le llegue la luz solar directa. En caso contrario, podra producirse un incendio ya que el objetivo podra proyector la luz solar hacía某个 objecto inflamable.

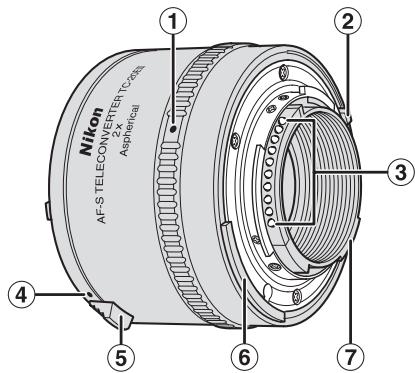

■ Nomenclatura

① Marca de teleconversor-camara (pág. 47)
(2) Posicion de senal de diafragma minimo (posicion de acoplamento servo EE)
3 Contactos de CPU (pag. 49)
④ Marca de montaje del objetivo (pág. 46)
(5) Palanca de liberación del objetivo (pág. 46)
(6) Palanca de acoplamento del exposimetro
⑦ Borde de acoplamento de diafragma Tmaximo

(): págin de referencia

Gracias por adquirir el teleconversor AF-S Teleconverter. Antes de proceder a su utilizacion, lea detenidamente las instrucciones y consulte el Manual del usuario de la CAMERA y del objetivo.

Funciones principales

• Este teleconversor duplica la distancia focal del objetivo principal con una perdida de dos aberturas en el diafragma efectivo.
• Como el teleconversor AF-S Teleconverter tiene contactos de CPU y dispone de autofocus, acoplamente del exposimetro y acoplamento de diafragma minimo,uede sacarle el mayor parte a lasmericanas del objetivo principal.
• Este teleconversor utilizes una lente asérica que minimiza las interferencias opticas del objetivo principal.

Importante

• Este teleconversor es para uso exclusivo con el objetivo AF-S o AF-I NIKKOR (pág.45); no se pueda usar con ningún除外 objetivo.
• Las functions del objetivo acoplado depende de la CAMERA con la que se esté utilizar. Para Obtener más información, consulte el Manual del usuario del objetivo.
• Consulte la sección Enfoque (pág. 48) para poder las.optiones de autopoco yships de enfoque disponibles

Objetivos con los que se pueda utiliser

Con el TC-20E III se pueda usar los objetivos AF-S y AF-I NIKKOR siguientes:

AF-SVR Micro-Nikkor 105mm f/2.8G IF-ED*

AF-S VR Nikkor 200mm f/2G IF-ED

AF-S NIKKOR 300mm f/2.8G ED VR II

AF-S VR Nikkor 300mm f/2.8G IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED II

AF-S Nikkor 300mm f/2.8D IF-ED

AF-I Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/4D IF-ED*

AF-S NIKKOR 400 mm f/2.8G ED VR

AF-S Nikkor 400mm f/2.8D IF-ED II

AF-S Nikkor 400 mm f/2.8D IF-ED

AF-I Nikkor 400 mm f/2.8D IF-ED

AF-S NIKKOR 500mm f/4G ED VR*

AF-S Nikkor 500mm f/4D IF-ED II*

AF-S Nikkor 500mm f/4D IF-ED*

AF-I Nikkor 500mm f/4D IF-ED*

AF-S NIKKOR 600mm f/4G ED VR*

AF-S Nikkor 600mm f/4D IF-ED II*

AF-S Nikkor 600mm f/4D IF-ED*

AF-I Nikkor 600mm f/4D IF-ED*

AF-S NIKKOR 70-200mm f/2.8G ED VR II

AF-S VR Zoom-Nikkor 70-200mm f/2.8G IF-ED

AF-S Zoom-Nikkor 80-200mm f/2.8D IF-ED

AF-S VR Zoom-Nikkor 200-400mm f/4G IF-ED*

• El autofoco no se pueda usar.

• No se pueda usar con ningún或其他 objetivo. No acoplar ningún或其他 objetivo ya que los elementos traseros del objetivo tocaran y podrjan做不到earloselementos del teleconversor.

• La funciona de reduccion de vibraciones se pueda usar con el objetivo con reduccion de la vibracion (VR) utilisé con el cuero de las caparas SLR digitales Nikon (marca Nikon FX/DX), F6, F5, F100, series F80/serie N80, série F75/serie N75 y série F65/serie N65.
  Las Cameras Nikon de las series N80, N75 y N65 se venden exclusivamente en los Estados Unidos.

Pantallas de enfoque recomendadas

Nikon le offre una variedad de pantallas de enfoque intercambiables para las camaras Nikon F6 o F5 que se adaptan a cualquier tipo de objetivo o situacion de toma de fotografias. Las pantallas recomendadas para su combinacion de teleconversor/objectivo se indicaten en las paginas 144-145.

= Enfoque excellente
= Enfoque acceptable

Un ligero vineteado o el denominado fenomeno muaré afectan laImagen de la pantalla, pero laImagen de la película no muestra ningún indicio de ellos.

= Enfoque acceptable

El telémetro deImagen dividida, el microprisma o el area de encuadre aparece atenuado; el enfoque se encontrarra en la zona mate turbante.

(=) Indica el grado de compensacion de exposicion requisite en la medicacion ponderada.Consulte el Manual del usuario del cuerpo de la camera para obtener informacion mas detallada.
La medicion de exposacion no es possible; la combinacion de teleconversor/pantalla solo permite la operation de enfoque.

El cuadro vacio significa no aplicable. La pantalla de tipo M se pueda usar en la macrofotografia con una

relación de ampliación 1:1 o superior y en la fotomicrografía, de ahí queonga aplicaciones distinctas a las deoras pantallas.

Cuando vaya a retirar el objetivo del cuero de la-camera para acoplan en su lugar el teleconversor, asegúrese de que laamera está apagada y evite que le dé la luz solar directa.

Procedimiento de acoplamento

Acople teleconversor al objetivo de forma que la marca de montaje del objetivo del teleconversor quede alineada con la marca del diafragma del objetivo. Teniendo cuidado de no pulsar la palanca de liberacion del objetivo, gire el teleconversor hacla izquierda (con el objetivo orientado de forma que quede alejado de usted) hasta que sueene el chasquido que indica que está en su situ.

Procedimiento de desmontaje

Deslice hacía más la palanca de liberación del objetivo del teleconversor y gire el teleconversor hacía lackecha (con el objetivo orientado de forma que quede alejado de usted) hasta que lamarca de montaje del objetivo del teleconversor quede alineada con lamarca de montaje del objetivo.

■ Acoplamento del teleconversor al cuerpo de la CAMERA

Asegürese de que la CAMERA está apagada y evite que le de la luz solar directa.

Procedimiento de acoplamento

Acople la-camera al Conjunto de teleconversor y objetivo de forma que lamarca de montaje de la CAMERA quede alineada con lamarca del teleconversor-camara del teleconversor. Teniendo cuidado de no pulsar el boton de liberacion del objetivo de laamera, gire el cuerpo de laamera hacía la izquierda (con el cuerpo de laamera orientado de forma que quede alejado de usted) hasta que suene el chasquido que indica que está en su situ.

• Si la CAMERA tiene una palanca elevable de acoplamente del exposimetro, asegúrese de que la palanca de acoplamente del exposimetro está en la posición correcta. (Para Obtener más información, consulte el Manual del usuario.)

Procedimiento de desmontaje

Al tiempo que pulsa el botón de liberación del objetivo del cuerpo de la-camera, gire el cuerpo de la-camera hacía lackecha (con el cuerpo de laamera orientado de forma que quede alejado de vested) hasta que lamarca del teleconversor-camara quede alineada con lamarca de montaje del objetivo de laamera.

Determinación de la exposión

Lautilizacion del teleconversor con elOBJECTO hace que el diafragma efectivo se reduzca dos aberturas.

• Con camaras de tipo Al con o sin contactos de CPU: determine la exposión igual que cuando usa solamente el objetivo principal. (Sin embargo, la exposión no se pueda determinar con el objetivo tipo G.)
• Con camaras que no son de tipo Al: realizé el método de diafragmar. (Sin embargo, la exposión no se pueda determinar con el objetivo tipo G.)
• Consulte el Manual del usuario de la-camera para poderarosmodosdeexposiOnylosistemasmediciondisponibles.

Enfoque

Cármara	modo de enfoque de la cármara	modo de enfoque del objetivo
		M/A, A/M	M
Cármaras SLR digitales Nikon (frmato Nikon FX/DX), F6, F5, série F4, F100, F90X/N90x*1, série F90/N90*1, série F80/serie N80*1, série F75/serie N75*1, série F70/N70*1, série F65/serie N65*1, PRONEA 600i/6i*1 y PRONEA S	AF (C/S)	Autorofo con prioridad manual*2, Autofocon con prioridad automatica*2	Enfoque manual (ayuda de enfoque disponible*2)
	MF	Sólo enfoque manual (ayuda de enfoque disponible*2)
Otras cármaras AF (autofoco) (excepto F3AF*3)	AF (C/S)	Sólo enfoque manual (ayuda de enfoque disponible*4)
	MF
Cármaras que no son AF Nikon		Sólo enfoque manual

1 Las camaras Nikon N90s, N90, série N80, série N75, N70, série N65 y PRONEA 6i se venden exclusivamente en los Estados Unidos.
2 Lasmericanos de autofofo y de enfoque manual mediana un telémetro electrónico son posibles con un objetivo AF-S/AF-I NIKKOR queonga un diafragma máximo de f/2.8 (diafragma efectivo de f/5.6) o más rápido.
3 La CAMERA Nikon F3AF no se pueda usar.
4 La funciona de enfoque manual con unTELémetro electrónico es possible con un objectivo AF-S/AF-I NIKKOR queonga un diafragma máximo de f/2.8 (diafragma effectivo de f/5.6) o más=rápido, o un diafragma máximo de f/2 (diafragma effectivo de f/4) con el F-501/N20205 acoplado.
5 La CAMERA Nikon N2020 se vendé exclusivamente en losmercados de Estados Unidos y Canadá.
- Con el AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED, el brillo de laImagen en el sensor deImagen (o plano de lapellicula) se reduce a medida que augmente la relacion de reproduccion, y el diafragma efectivo se hace mayor (el brillo disminuye).

Cuidado del teleconversor

• Tenga cuidado de que los contactos de CPU no se ensucien ni dañen.
• Limpie las superficies del objetivo del teleconversor con un pincel soplador. Para eliminar la suciedad y posibles manchas, utilise un paño de algodón suave y limpio, o una gamuza especial para objetivos humedecía con etanol (alcohol) o limpiador de objetivos. Pase el paño con un movimiento circular desde el centro hacía el borde exterior, teniendo cuidado de noURTAR marcas ni tocar otheras piezas del objetivo.
• No utilise nunca un disolvente orgánico como diluyentes o benceno para limpiar el objetivo del teleconversor.
• Cuando guarde el teleconversor, acóplele sus dos tapas, la frontal y la posterior.
• Si no va a utilizar el objetivo durante un periodo de tiempo prolongado, guardelo en un lugar seco y fresco para estar que se oxide o le salga moho. Asegúrese de guardar el teleconversor alejado de la luz solar directa o de products químicos como alcanfor o naftaleno.
• Nocede que le caiga agua al objetivo ni lo sumerja en agua, si este sucediera, podrá oxidarse ydefer deFuncionarcorrectamente.

Hay determinadas piezas del objetivo en las que se usa plástico reforzado. Para evitar que se danen, no deje nunca el objetivo en un lugar donde haga demasiada calor.

Accesorios estandar

• Tapa del teleconversor BF-3A
• Tapa posterior del objetivo LF-1
• Bolsa de transporte flexible para el objetivo CL-0715

Especificaciones

Construcción del

objetivo:

Diafragma:

Medicación de la

exposión:

7 elementos en 5 grupos (1 lente asférica)

Delantera: montura especial para el objetivo AF-S/AF-I NIKKOR

Trasera: montura tipo bayoneta de Nikon

Dimensiones:

Aprox. 66~mm de diametro × 48 mm de extension desde la pletina de la montura del objetivo de la camera;la longitud global es de aprox. 60~mm

Peso:

Aprox. 330g

Con un objetivo principal

Distancia focal:

El doble de la de un objetivo principal

Distancia de

acoplamento

de diafragma:

f/2 - f/32 (diafragma efectivo de f/4 - f/64)

Relación de

reproducción:

El doble de la de un objetivo principal

Profundidad de

Campo:

La mitad de la de un objetivo principal

Distancia minima

de enfoque:

Igual que la de un objetivo principal

Las specifications y diseños están susjobos achangiosin previo aviso ni obligacion alguna por parte del fabricante.

Es
