Produkttyp	Telekonverter
Marke	Nikon
Modell	TC-20E III
Multiplikationsfaktor	2x
Lichtverlust	2 Blendenstufen
Optikdesign	7 Linsen in 5 Gruppen (1 asphärische Linse)
Blende	Vollautomatisch
Belichtungsmessung	Durch Offenblendmessung (CPU) oder Abblendmessung je nach Kamera
Vorderteil	Spezialanschluss für AF-S/AF-I NIKKOR-Objektive
Rückteil	Nikon-Bajonettanschluss
Abmessungen (Durchmesser)	Ca. 66 mm
Abmessungen (Gesamtlänge)	Ca. 60 mm
Gewicht	Ca. 330 g
Effektiver Blendenbereich	f/4 bis f/64
Minimale Fokussierentfernung	Identisch zum Basisobjektiv
VR-Kompatibilität	Ja mit VR-Objektiven und kompatiblen Gehäusen (Nikon-DSLRs, F6, F5 usw.)
Autofokus	Möglich mit AF-S/AF-I-Objektiven mit max. Blende f/2.8 oder schneller (effektive Blende f/5.6)
Pflege	Linsen mit Blasepinsel und weichem Tuch mit Ethanol reinigen; keine organischen Lösungsmittel verwenden. CPU-Kontakte sauber halten.
Sicherheit	Nicht durch die Optik in die Sonne schauen. Entzündliche Gase vermeiden. Bei Rauch oder seltsamem Geruch ausschalten. Von Kindern fernhalten.
Lieferumfang	Telekonverter, Vorderdeckel BF-3A, Rückdeckel LF-1, Beutel CL-0715
Objektivkompatibilität	AF-S- und AF-I NIKKOR-Objektive (vollständige Liste in der Anleitung)

Häufig gestellte Fragen - TC-20E III NIKON

Welche Objektive sind mit dem TC-20E III kompatibel?

Der TC-20E III ist nur mit AF-S- und AF-I NIKKOR-Objektiven kompatibel. Die Anleitung enthält eine detaillierte Liste kompatibler Modelle, einschließlich der Serien 200mm f/2.8, 300mm f/2.8, 400mm f/2.8, 500mm f/4, 600mm f/4, 70-200mm f/2.8 usw.

Wie montiere ich den Telekonverter auf das Objektiv und das Gehäuse?

Montieren Sie zuerst den Telekonverter auf das Objektiv, indem Sie die Markierungen ausrichten, dann gegen den Uhrzeigersinn drehen, bis es einrastet. Montieren Sie dann die Einheit auf dem Gehäuse, indem Sie die Markierungen ausrichten und in die gleiche Richtung drehen. Zum Entfernen verwenden Sie die entsprechenden Entriegelungshebel.

Wie groß ist der Lichtverlust bei diesem Telekonverter?

Der TC-20E III reduziert die effektive Blende um 2 Blendenstufen. Beispielsweise wird aus einem f/2.8-Objektiv f/5.6.

Funktioniert der Autofokus mit allen kompatiblen Objektiven?

Nein, der Autofokus ist nur mit AF-S/AF-I-Objektiven mit maximaler Blende f/2.8 oder schneller (effektive Blende f/5.6 oder heller) möglich. Einige in der Anleitung aufgeführte Objektive unterstützen den Autofokus mit diesem Telekonverter nicht.

Kann ich die Bildstabilisierung (VR) mit diesem Telekonverter verwenden?

Ja, die VR-Funktion ist mit VR-Objektiven (Bildstabilisierung) kompatibel, wenn sie an Nikon-DSLRs (FX/DX), F6, F5, F100, F80-Serie, F75-Serie und F65-Serie verwendet werden.

Wie reinige ich die Linsen und Kontakte des Telekonverters?

Verwenden Sie einen Blasepinsel, um Staub zu entfernen. Bei Verschmutzungen wischen Sie vorsichtig mit einem sauberen Baumwolltuch, das mit Ethanol oder optischer Reinigungslösung getränkt ist, in kreisenden Bewegungen von der Mitte nach außen. Niemals organische Lösungsmittel verwenden.

Welche wichtigen Sicherheitshinweise gibt es?

Blicken Sie niemals durch die Optik in die Sonne oder intensive Lichtquellen. Verwenden Sie das Gerät fern von entzündlichen Gasen. Bei Rauch oder seltsamem Geruch schalten Sie sofort aus und entfernen Sie den Akku. Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf.

Was tun, wenn das Gerät oder das Objektiv Rauch abgibt?

Schalten Sie das Gerät sofort aus und entfernen Sie den Akku, um Verbrennungen zu vermeiden. Bringen Sie das Produkt danach zu einem autorisierten Nikon-Händler zur Überprüfung.

Wie bewahre ich den Telekonverter auf, wenn er nicht benutzt wird?

Setzen Sie den Vorder- und Rückdeckel (BF-3A und LF-1) auf. Lagern Sie ihn an einem kühlen und trockenen Ort, geschützt vor direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin.

Welche Einstellscheiben werden mit dem TC-20E III empfohlen?

Nikon bietet austauschbare Einstellscheiben für die Gehäuse F6 und F5 an. Die Anleitung (Seiten 144-145) enthält eine Tabelle mit Empfehlungen für bestimmte Einstellscheiben je nach Telekonverter/Objektiv-Kombination. Im Allgemeinen können Typ M-Einstellscheiben für Makroaufnahmen verwendet werden.

BEDIENUNGSANLEITUNG TC-20E III NIKON

Benutzerhandbuch S.22

Das Berühren der inneren Kamera- oder Objektivele cann zu Verletzungen führen. Reparaturen sollenn nur durch qualificierte Fachlute ausgefuhrt werden. Bringen Sie, falls sich die Kamera oder das Objektiv durch eine Sturz oder einen anderen Unfall öffnet, dass Produkt zu einem officiellen Nikon-Kundendienst zur Kontrolle. Entfern den Sie vorher die Batterie, bzw. stecken Sie das Gerät aus.

Schalten Sie das Gerät bei einer Fehlfunktion scoff aus

Entfernen Sie, falls Sie Rauch oder ungewöhnlichen Geruch von der Kamera oder dem Objektiv merken, sofort die Batterie, achten Sie darauf, sich nicht zu verbrennen. Eine weitere Verwendung kann zu Verletzungen führen. Bringen Sie das Produkt nach den Entfernen der Stromquelle zur Prüfung zu einem officiellen Nikon-Kundendienst.

Verwenden Sie die Kamera oder das Objekt nicht in Präsenz brennbarer Gase

Die Verwendung elektronischer Ausrüstung in Präsenz brennbarer Gase kann zu einer Explosion oder Feuer führen.

Blichen Sie nicht durch das Objektiv oder den Sicherer direkt in die Sonne

Ihr Augenlicht kann dauerhaft geschädigt werden, wenn Sie über das Objektiv oder den Sicher oder andere starke Lichtquellenblicken.

Außerhalb der Reichweite von Kindern aufbewahren

Achten Sie besonderss darauf, dass Kleinkinder keine Batterien oder anderen Kleinteile in den Mund stecken.

Beachten Sie beim Behandeln der Kamera und des Objektivs die folgenden Vorsichtsmaßnahmen

Die Kamera und das Objektiv trocken halten. Falls diese nass werden, kann dies zu Feuer oder einem Stromschlag führen.
- Behandeln oder Berühren Sie die Kamera oder das Objektiv nicht mit nassen Handen. Dies könnte zu einem Stromschlag führen.
- Richten Sie bei Gegenlichtaufnahmen das Objektiv nicht auf die Sonne bzw. verhindern Sie, dass Sonnenlicht direkt durch das Objektiv eintritt, da hierdurch die Kamera überhitzen, und ein Feuer ausgelost werden können.
- Wenn das Objektiv für längerere Zeit nicht verwendet wird, sollenen der vordere und hintere Objektivedeckel angebracht und das Objektiv geschlossen vor direktem Sonnenlicht aufbewahrt werden. Falls dies nicht geschieht, konnte ein Feuer ausgelost werden, da das Objektiv Sonnenlicht auf einem brennbaren Gegenstand fokussieren könnte.

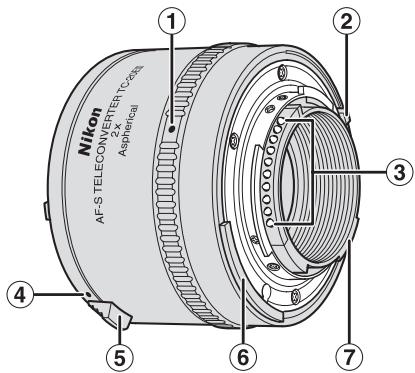

■ Nomenklatur

① Markierung zum Ansetzen der Kamera (S.27)
② EingabekleinsteBlende (EE-Servo-Kupplungsstift)
③ CPU-Kontakte (S.29)
④ Markierung zum Ansetzen des Objektivs (S. 26)
⑤ Objektiventriebelung (S.26)
⑥ Al-Kupplung
⑦ Kupplungsstag größte Blende

De

( : ) : Seitenverweis

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf these AF-S Telekonverters bewiesen haben. Lesen Sieitte vor Verwendung these Telekonverters these Anleitung und die entsprachenden Punkte in des Benutzerhandbuch ihrer Kamera und Ihres Objektivs.

De

Wesentliche Merkmale

• Dieser Telekonverter verdoppelt die wirksame Brennweite des Grundobjektivs und verringgert dessen Lichtstärke um zwei Blendenstufen.
• Da der AF-S Telekonverter über CPU-Kontakte verfügbar und Autofokus, eine Messystemkapplung und eine Kleinstblendenkapplung besitzt, können Sie die Funktionen des Grundobjektivs voll nutzen.
• Dieser Telekonverter nutzt asphärische Linsen, welche eine optische Beeinflussung des Grundobjektivs minimieren.

Wichtig

• Dieser Telekonverter kann ausschließlich mit NIKKOR AF-S oder AF-I Objektiven verwendet werden (S. 25); eine Verwendung mit anderen Objektiven ist nicht möglich.
• Die Funktionen des montierten Objektivs hangen von der verwendeten Kamera ab. Einzelheiten finden Sie in des Benutzerhandbuch des Objektivs.
• Siehe Scharfeinstellung (S. 28) für verfügbare Unterstützung von Autofokus und Scharfstellung.

Nutzbare Objektive

Folgende NIKKOR AF-S oder AF-I Objektive können mit dem TC-20E III verwendet werden:

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED*

AF-S VR Nikkor 200mm f/2G IF-ED

AF-S NIKKOR 300mm f/2.8G ED VR II

AF-S VR Nikkor 300mm f/2.8G IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED II

AF-S Nikkor 300mm f/2.8D IF-ED

AF-I Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/4D IF-ED*

AF-S NIKKOR 400mm f/2.8G ED VR

AF-S Nikkor 400mm f/2.8D IF-ED II

AF-S Nikkor 400mm f/2.8D IF-ED

AF-I Nikkor 400mm f/2.8D IF-ED

AF-S NIKKOR 500mm f/4G ED VR*

AF-S Nikkor 500mm f/4D IF-ED II*

AF-S Nikkor 500mm f/4D IF-ED*

AF-I Nikkor 500mm f/4D IF-ED*

AF-S NIKKOR 600mm f/4G ED VR*

AF-S Nikkor 600mm f/4D IF-ED II*

AF-S Nikkor 600mm f/4D IF-ED*

AF-I Nikkor 600mm f/4D IF-ED*

AF-S NIKKOR 70-200mm f/2.8G ED VR II

AF-S VR Zoom-Nikkor 70-200mm f/2.8G IF-ED

AF-S Zoom-Nikkor 80-200mm f/2.8D IF-ED

AF-S VR Zoom-Nikkor 200-400mm f/4G IF-ED*

• Autofokus kann nicht verwendet werden.

• Andere Objektive können nicht verwendet werden. Montieren Sie keine anderen Objektive, da die hintere Bauteile des Objektivs die Bauteile im Telekonverter berühren und diese beschädigen können.

• Der Bildstabilisator kann mit dem VR (Vibration Reduction) Objektiv in Verbindung mit einem Gehäues der Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F100, F80-Serie, F75-Serie und F65-Serie genutzt werden.

Empfohlene Einstellscheiben

Nikon bietet eine Reihe auswechselbarer
Einstellscheiben für Nikon F6- oder F5-Kameras an, die jeder Objektiv und jeder Aufgabenstellung gerecht werden. Die für die verschiedene Kombinationen von Objektiv und Telekonverter empfohlenen Scheiben sind auf den Seiten 144-145 aufgeführrt.

= Ausgezeichnete Scharfeinstellung
= Brauchbare Scharfeinstellung Leichte Vignettierung oder Moiré im Sicherbild, nicht jedoch auf dem aufgenommenen Bild.
= Brauchbare Scharfeinstellung Schnittbildindikator, Mikroprismenfeld oder Fadenkreuzbereich dunkeln ab.Fokussierung auf Einstellscheiben-Umfeld.
( = Zeigt den Wert der benötigten Belichtungskorrektur für mittenbetonte Messung. Lesen Sie das Benutzerhandbuch des Kameragehauses für weitere Einzelheiten.
Keine Belichtungsmessung möglich;
Einstellscheiben/Telekonverter-Kombination gestattet nur Scharfeinstellung.
Ein Leerfeld bedeutet nicht zutreffend. Da die
Einstellscheibe Typ M für Makrofotografia bei einem

Abbildungsverhältnis von 1:1 sowie für Mikrofotografiaie verwendet wird, unterscheidet sich ihre Anwendung von den anderen Einstellscheiben.

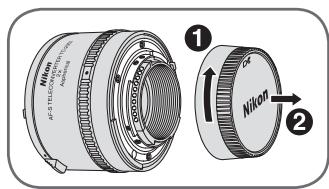

Ansetzen and das Objektiv

Schalten Sie zum Abnehmer des Objektivs vom Kameragehause und Ansetzen des Telekonverters die Kamera aus und meiden Sie direktes Sonnenlicht.

Zum Ansetzen

Setzen Sie den Telekonverter so an das Objektiv an, dass die Markierung am Telekonverter mit der Blendenmarkierung am Objektiv ausgerichtet ist. Drehen Sie den Telekonverter ohne Druck auf die Objektiventriebelung gegen Uhrzeigersinn (von hinten gesehen), bis er einrastet.

Zum Abnehmen

Schieben Sie die Objektiventriegelung am Telekonverter zurück und drehen Sie den Telekonverter im Uhrzeigersinn (von hinten gesehen), bis die Markierung am Telekonverter mit der Blendenmarkierung am Objektiv ausgerichtet ist.

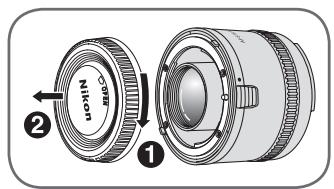

Ansetzen des Telekonverters an das Kameragehäuse

Vergewisern Sie sich, dass die Kamera ausgeschaltet ist, und meiden Sie direktes Sonnenlicht.

Zum Ansetzen

Setzen Sie die Kamera so an das Objektiv mit angesetztem Telekonverter an, dass die Markierung an der Kamera mit der Kameramarkierung am Telekonverter ausgerichtet ist. Drehen Sie das Kameragehäuse ohne Druck auf die Objektiventriebelung gegen Uhrzeigersinn (bei auf Sie gerichteter Kamera), bis es einrastet.

• Sollte ihre Kamera über einen ausrückbaren Meßwerk-Kupplungshebel verfügbar, vergewissern Sie sich, dass sich dieser in der richtigen Stellung befindet. (Einzelheiten finden Sie in des Benutzerhandbuch der Kamera).

Zum Abnehmen

Drucken Sie die Objektivtergeltung am Kameragehause und drehen Sie das Kameragehause im Uhrzeigersinn (bei auf Sie gerichteter Kamera), bis die Kameramarkierung am Telekonverter mit der Markierung an der Kamera ausgerichtet ist.

■ Belichtungsbestimmung

Die Verwendung these Telekonverters verringt die Lichtstarke des Grundobjektivs um zwei Blendenstufen.

• Al-Kameras mit oder ohne CPU-Kontakten: Ermitteln Sie die Belichtung in derselben Weise wie bei alleiniger Verwendung des Grundobjektivs (die Belichtung kann mit Objektiven Typ G nicht bestimmt werden).
• Nicht-Al-Kameras: Messen Sie bei Arbeitsblende (die Belichtung kann mit Objektiven Typ G nicht bestimmt werden).
• Lesen Sie dem Benutzerhandbuch der Kamera für zur Verfugung stehende Belichtungsbetriebsarten und Meßsysteme.

Scharfeinstellung

Kamera	Fokussier-betriebsart der Kamera	Fokussierbetriebsart des Objektivs
		M/A, A/M	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, PRONEA 600i und PRONEA S	AF (C/S)	Automatische Fokussierung mit Handpriorität*, Automatische Fokussierung mit automatischer Priorität*3	Manuelle Scharfeinstellung (mit elektronischer Einstellhile*1)
	MF	Nur manuelle Scharfeinstellung (mit elektronischer Einstellhile*1)
Andere AF (Autofokus) K cameras (außer F3AF*2)	AF (C/S)	Nur manuelle Scharfeinstellung (mit elektronischer Einstellhile*3)
	MF
Nikon K cameras ohne AF		Nur manuelle Scharfeinstellung

1 Bei einem NIKKOR AF-S/AF-I Objektiv mit einer maximalen Blende von f/2.8 (effektive Blende f/5.6) oder groß aber kann sowohl Autofokus als auch manuelle Scharfinstellung mit elektronischer Einstellhiffe genutzt werden.
2 Die Kamera Nikon F3AF kann nicht verwendet werden.
*3 Bei einem NIKKOR AF-S/AF-I Objektiv mit einer maximalen Blende von f/2.8 (effektive Blende f/5.6) oder länger, oder eine maximale Blende von f/2 (effektive Blende f/4) mit angesetztem F501 kann manuelle Scharfeinstellung mit elektronischer Einstellhülfe genutzt werden.
- Mit dem AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED nimmt die Bildhigkeit am Bildsensor (oder auf der Fimebene) mit Zunahme des Abbildungsmaßstabs ab, und die effektive Blende wird großer (Helligkeit nimmt ab).

Die Pflege Ihres Telekonverters

• Achten Sie darauf, dass die CPU-Kontakte nicht verschmutzen oder beschädigt werden.
• Reinigen Sie die Linsenoberflächen des Telekonverters mit einem Luftpinsel. Verwenden Sie ein mit reinem Alkohol oder Objektivreiniger angefechtedes, sauberes, weiches Baumwolltuch zur Beseitigung von Fingerabdrücken und ähnlichen Verunreinigungen. Wischen Sie in kreisfornigen Bewegungen von der Mitte zum äußerten Rand, beachten Sie bereits, dass Sie keine Spuren hinterlassen oder andere Bereiche der Linse berühren.
• Verwenden Sie keine organischen Lösungsmittel wie Verdünner oder Benzene um die Telekonverterlinsen zu reinigen.
• Schützen Sie den Telekonverter bei Nichtgebrauch durch aufgesetzte Front- und Rückdeckel.
• Bewahren Sie den Telekonverter, wenn er für langere Zeit nicht verwendet wird, an einem kühlen trockenden Ort auf, um Schimmel- und Rostbildung zu vermeiden. Vermeiden Sie die Lagerung im direkten Sonnenlicht oder in der Höhe von Chemikalien wie Naphtalin oder Kampfer.

• Schützen Sie den Telekonverter vor Wasser, das zu Rostbildung und Funktionstörungen führen kann.

• Für bestimmte Teile des Telekonverters wird verstärkter Kunststoff verwendet. Lassen Sie nie den Telekonverter an einem entsprechenden Ort, um Beschäftigungen zu vermeiden.

Standardzubehör

Telekonverterdeckel BF-3A
- Hinterer Objektivdeckel LF-1
- Objektivbeutel CL-0715

Technische Daten

Optischer Aufbau: 7 Elemente in 5 Gruppen (1 aspharische Linse)

Blende: Springblende

Belichtungsmessung: In Al-Kameras oder Kameras mit einer CPU bei

offener Blende, in anderen Kameras bei

Arbeitsblende

Anschluss: Vorn.: Spezialbajonett für NIKKOR AF-S/AF-I

Objektive

Hinten: Nikon-Bajonett

Abmessungen: Durchmesser: ca. 66 mm; Baulänge ab

Kameraauflage 48mm Gesamtlange: ca. 60~mm

Gewicht: Ca. 330 g

Mit Grundobjektiv

Brennweite: Grundobjektiv × 2

Blendenkupplungs

bereich:

f/2 - f/32 (effektive Blende f/4 - f/64)

Abbildungsmaßstab: Grundobjektiv × 2

Tiefenschärfe:

Grundobjektiv × 0.5

Naheinstellgrenze:

wie Grundobjektiv

Technische Daten und Design können ohne

Vorankündigung oder Verpflichtung seitens des

Herstellers geändert werden.
