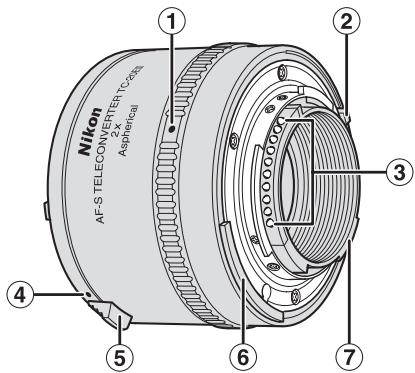

■ Nomenclatura

(1) Riferimento multiplicitatore-fotocamera (p.87)
Riferimento d'invio segnale aperture minima (riferimento accoppiamento EE)
③ Contatti CPU (p.89)
④ Riferimento di innesto obiettivo (p. 86)
(5) Leva di disinnesto obiettivo (p. 86)
(6) Leva accoppiamento esposimetro
Gradino di accoppiamento massima aperture.

(): paginadi riferimento

Grazie per aver acquistato il Molipticatore AF-S. Prima di utilizzare quello multiplicitatore, leggere attendamente le presenti istruzioni e fare riferimento al Manuale d'uso del proprio obiettivo o fotocamera.

Principali caratteristiche

• Questo multiplicatore duplica la lunghezza facale dell'obiettivo primario con una perdita di due stop sull'apertura effettiva.
• I contatti CPU e le funzionalità di autofocus, accoppiamento esposimetro e minima aperture, di cui è dotato il Moltiplicatore AF-S, permettono di utilizzato completenesse le caratteristiche dell'obiettivo primario.
• Questo multiplicatore impiega lenti asferiche in grado di minimizzare le interferenze ottiche dell'obiettivo primario.

Importante

• Questo multiplicatore è progettato per essere utilizzato esclusivamente con obietti NIKKOR AF-S o AF-I (p. 85); non è possibile utilizzato altri tipi di obietti.
• Le funzioni dell'obiettivo innestato dipendono alla fotocamera utilizzata. Per informazioni dettagliate,fare riferimento al Manuale d'uso dell'obiettivo.
• Fare riferimento alla sezione Messa a fuoco (p. 88) per le funzionalità di autofocus e messa a fuoco assistita disponibili.

Obiettiutilizzabili

Con il multiplicatore TC-20E Ⅲe possibile utilizzato i seguenti obiettivi NIKKOR AF-S o AF-I:

AF-SVR Micro-Nikkor 105mm f/2.8G IF-ED*

AF-S VR Nikkor 200mm f/2G IF-ED

AF-S NIKKOR 300mm f/2.8G ED VR II

AF-S VR Nikkor 300mm f/2.8G IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED II

AF-S Nikkor 300mm f/2.8D IF-ED

AF-I Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/4D IF-ED*

AF-S NIKKOR 400mm f/2.8G ED VR

AF-S Nikkor 400mm f/2.8D IF-ED II

AF-S Nikkor 400mm f/2.8D IF-ED

AF-I Nikkor 400mm f/2.8D IF-ED

AF-S NIKKOR 500mm f/4G ED VR*

AF-S Nikkor 500mm f/4D IF-ED II*

AF-S Nikkor 500mm f/4D IF-ED*

AF-I Nikkor 500mm f/4D IF-ED*

AF-S NIKKOR 600mm f/4G ED VR*

AF-S Nikkor 600mm f/4D IF-ED II*

AF-S Nikkor 600mm f/4D IF-ED*

AF-I Nikkor 600mm f/4D IF-ED*

AF-S NIKKOR 70-200mm f/2.8G ED VR II

AF-S VR Zoom-Nikkor 70-200mm f/2.8G IF-ED

AF-S Zoom-Nikkor 80-200mm f/2.8D IF-ED

AF-S VR Zoom-Nikkor 200-400mm f/4G IF-ED*

• Non è possibile utilizzare la funzione di autofocus.

• Non utilizzato altri tipi di obiettivi. Non è possibile fissare altri tipi di obiettivi, perché gli elementi posteriori dell'obiettivo sono entrare in contatto con i componenti del multiplicitatore danneggiandoli.

• La funzione di riduzione vibrazioni più essere utilizzata con objettivi VR (Riduzione Vibrazioni) su fotocamera reflex digitali Nikon (formato FX/DX) e su corpi fotocamera F6, F5, F100, serie F80, serie F75 e serie F65.

■ Schermi di messa a fuoco raccomandati

Nikon ofre un'ampia varietà di schermi di messa a fuco intercambiabili per le fotocamere Nikon F6 o F5, per adattarsi a qualiasi tipo di obiettivo o condizione di ripresa dell'imagine. Alle pagine 146-147, sono elencati gli schermi recommandati per la combinazione multiplicatore/obiettivo.

= Messa a fuoco eccellente
0 = Messa a fuoco soddisfacente

L'immagine visualizzata sullo schermo è soggetta a una leggera vignettatura o un leggero effetto moiré, tutvia l'immagine ripresa non ne alla traccia.

= Messa a fuoco soddisfacente

L'area del telemetro a imagine spezzata, dei microprisma o del collimatore è oscurata; messa a fuoco sull'area opaca circostante.

( )= Indica il grado di compensazione dell'esposizione necessario nella misurazione esposimetrica ponderata centrale. Per ulteri informazioni consul-tare il Manuale d'uso del corso della fotocamera.
Non è possibile effettuire la misurazione dell'esposizione; la combinazione multiplicatore/schemo consente solo l'opération di messa a fuoco.

Una casella vuota indica che l'opzione non è applicabile. Dato che lo schermo di tipo M può essere utilizzato sa per la fotografia macro, con rapporto di ingrardimento 1:1 o superiore, sa per la microfotografia, ha applicazioni diverse rispettoagli altri.

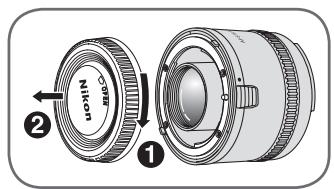

Innesto sull'obiettivo

Nel rimuovere l'obiettivo dal corpo della fotocamera per l'innesto del multiplicatore, verificare che la fotocamera si spenta ed evitare l'esposizione alla luce solare diretta.

Per l'innesto

Fissare il multiplicatore sull'obiettivo in modo che il riferimento di innesto obiettivo del multiplicatore sa allineato con il riferimento dell'apertura sull'obiettivo. Ponendo particolare attenzione a non premere la leva di sblocco obiettivo, ruotare il multiplicatore in senso antiorario (con l'obiettivo non rivolto verso di se) finché non scatta in posizione.

Per il disinnesto

Far scorrere indietro la leva di sblocco del multificatore e ruotare il multificatore in senso orario (con l'obiettivo non rivolto versusi se) finché il riferimento di innesto obiettivo del multificatore non è allineato con il riferimento di innesto dell'obiettivo.

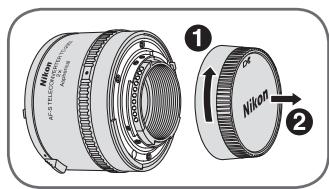

Innesto del multiplicatore sul corpo della fotocamera

Verificare che la fotocamera sia spenta ed evitare l'esposizione alla luce solare diretta.

Per l'innesto

Fissare il gruppo obiettivo/multiplicatore alla fotocamera in modo che il riferimento di innesto della fotocamera sia allineato con il riferimento fotocamera/multiplicitatore presente sul multiplicitatore. Ponendo particolare attenzione a non premere il pulsante di sblocco obiettivo della fotocamera, ruotare il corpo della fotocamera in senso antiorario (mantendolo non rivolto verso sé) finché non scatta in posizione.

• Se la fotocamera è dotata di una leva di sollevamento accoppiatore esposimetro, verificare che si positzonata correttamente. (Per informazioni dettagliate, consultare il Manuale d'uso della fotocamera.)

Per il disinnesto

Premendo il pulsante di sblocco obiettivo presente sul corpo della fotocamera, ruotare il corpo della fotocamera in senso orario (mantendolo non rivolto versusi di sé) finché i riferimento multicatore-fotocamera non è allineato con il riferimento di innesto obiettivo della fotocamera.

■ Valutazione dell'esposizione

L'uso di un multiplicatore con la obiettivo riduce
I'apertura effettiva di due stop.

• Con fotocamere di tipo Al con/senza contatti CPU: Determinare l'esposizione come avviene per l'uso del solo obiettivo primario. (Tuttavia, non è possibile determinare l'esposizione con obiettivi di tipo G).
• Con fotocamere di tipo non Al: Eseguire il metodospot-down. (Tuttavia, non è possibile determinare l'esposizione con objettivi di tipo G).
• Consultare il Manuale d'uso della fotocamera per conoscere i modi di esposizione e i sistemi di misurazione disponibili.

Messa a fuoco

Fotocamera	Modo di messa a fuco della fotocamera	Modo di messa a fuco dell'obiettivo
		M/A, A/M	M
Fotocamera reflex digitali Nikon (formato FX/DX), F6, F5,serie F4, F100, F90X,serie F90,serie F80,serie F75,serie F70,serie F65, PRONEA 600i e PRONEA S	AF (C/S)	Autofocus con priorità manuale*1, Autofocus con priorità automatica*1	Messa a fuco manuale (disponibile messa a fuco assistita*1)
	MF	Solo messa a fuco manuale (disponibile messa a fuco assistita*1)
Altre fotocamera AF (autofocus) (tranne per F3AF*2)	AF (C/S) MF	Solo messa a fuco manuale (disponibile messa a fuco assistita*3)
Fotocamera Nikon non AF		Solo messa a fuco manuale

1 Con un obiettivo AF-S/AF-I NIKKOR dotato di un'apertura massima di f/2.8 (aperture effettiva di f/5.6) o superiore, è possibile utilizzato sua la funzione di autofocus che la messa a fuoco manuale con telemetro elettronico.
2 Non è possibile utilizzato la fotocamera Nikon F3AF.
*3 La messa a fuoco manuale con telemetro elettronico è possibile collegando un obiettivo AF-S/AF-I NIKKOR con aperture massima di f/2.8 (apertura effettiva di f/5.6) o superiore, oppure con aperture massima di f/2 (apertura effettiva di f/4) con F-501.
- Con l'obiettivo AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED, la luminosità dell'imagine sul sensore di immagine (o piano di ripresa) si riduce con l'aumento del rapporto di riproduzione, quando l'apertura effettiva aumenta (la luminosità diminuisce).

Manutenzione del multiplicatore

• Verificare con attenzione che i contatti CPU non si sporchino o si danneggino.
• Pulire con una spazzola a soffietto le superfici delle lenti del multuplicatore. Per rimuovero sporcizia e macchie, utilizzare un panno morbido di cotone oppure un tessuto per obietti inumidito con etanolo (alcool) o detergente per obietti. Strofinare con movimento circolare dal centro verso il bordo esterno, facendo attenzione a non lasciare tracce e a non toccare及其他 parti dell'obiettivo.
• Per pulire le lenti del multiplicatore non utilizzato mai solventi organici come diluento benzene.
• Per ripore il multiplicatore, inseire i tappi anteriore e posteriori del multiplicatore.
• Qualora l'obiettivo non fosse utilizzato per un periodo di tempo prolongato, riporlo in un luogo pulito, fresco e asciutto per prevenir polvere e ruggine. Riporre il multiplicatore lontano alla luce solare diretta o da sostanze chimiche quali canfora o naftalina.
  Non versare acqua sull'obiettivo e non farlo cadere in acqua, in quanto ciò ne causa il malfunzionamento e l'ossidazione.
• Per alcune parti dell'obiettivo è utilizzato materiale plastico rinforzato. Per evitare danni, non lasciare mai l'obiettivo in luoghiccessivamente caldi.

■ Accessori standard

TappomultipicatoreBF-3A
- Copriobiettivo posteriore LF-1
Borsa flessibile portaobiettivo CL-0715

■ Specifiche tecniche

Struttura

dell'obiettivo:

Diaframma:

Misurazione

esposizione:

Attacco:

Dimensioni:

Peso:

7 elementi in 5 gruppi (1 lente aserica)

Completamente automatico

Con metodo di aperture massima su fotocamera Al o dotate di CPU; con metodo stop down su altre fotocamera

Anteriori: attacco speciale per obiettivi AF-S/AF-I NIKKOR

Posteriore: attacco Nikon a baionetta

Circa 66 mm diam. × 48 mm estensione alla flangia d'innesto obiettivo sulla fotocamera; lunghezza complessiva di circa 60~mm

Circa 330 g

Con un obiectivo primario

Lunghezza facale:

Doppia rispetto all'obiettivo primario

Intervallo di

accoppiamento

aperture: f/2 - f/32 (aperture effettiva f/4 - f/64)

Rapporto di

riroduzione: Doppio rispetto all'obiettivo primario

Profondità di campo:

1/2 di quella dell'obiettivo primario

Minima distance di

messa a fuoco: Identica a quella dell'obiettivo primario

Le specifiche tecniche ed i progetti sono soggetti a modifiche perché preavviso e essere obbligo alcuno da parte del fabbricante.
