TC-20E III - Téléconvertisseur NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléconvertisseur
Marque	Nikon
Modèle	TC-20E III
Facteur de multiplication	2x
Perte d'ouverture	2 diaphragmes
Architecture optique	7 éléments en 5 groupes (1 lentille asphérique)
Diaphragme	Complètement automatique
Mesure d'exposition	Par méthode d'ouverture maximale (CPU) ou fermeture de diaphragme selon l'appareil
Monture avant	Monture spéciale pour objectif AF-S/AF-I NIKKOR
Monture arrière	Monture à baïonnette Nikon
Dimensions (diamètre)	Environ 66 mm
Dimensions (longueur totale)	Environ 60 mm
Poids	Environ 330 g
Plage d'ouverture effective	f/4 à f/64
Distance minimale de mise au point	Identique à l'objectif principal
Compatibilité VR	Oui avec objectifs VR et boîtiers compatibles (reflex numériques Nikon, F6, F5, etc.)
Autofocus	Possible avec objectifs AF-S/AF-I d'ouverture max f/2.8 ou plus rapide (ouverture efficace f/5.6)
Entretien	Nettoyer les lentilles avec une brosse soufflante et un tissu doux imbibé d'éthanol; ne pas utiliser de solvants organiques. Garder les contacts CPU propres.
Sécurité	Ne pas regarder le soleil à travers l'optique. Éviter les gaz inflammables. Éteindre en cas de fumée ou d'odeur étrange. Tenir hors de portée des enfants.
Contenu de la boîte	Téléconvertisseur, bouchon avant BF-3A, bouchon arrière LF-1, pochette CL-0715
Compatibilité objectifs	Objectifs AF-S et AF-I NIKKOR (liste complète dans la notice)

FOIRE AUX QUESTIONS - TC-20E III NIKON

Quels objectifs sont compatibles avec le TC-20E III ?

Le TC-20E III est compatible uniquement avec les objectifs AF-S et AF-I NIKKOR. La notice fournit une liste détaillée des modèles compatibles, incluant notamment les séries 200mm f/2.8, 300mm f/2.8, 400mm f/2.8, 500mm f/4, 600mm f/4, 70-200mm f/2.8, etc.

Comment monter le téléconvertisseur sur l'objectif et le boîtier ?

Montez d'abord le téléconvertisseur sur l'objectif en alignant les repères, puis tournez dans le sens inverse des aiguilles d'une montre jusqu'au clic. Montez ensuite l'ensemble sur le boîtier en alignant les repères et en tournant de même. Pour démonter, utilisez les leviers de déverrouillage respectifs.

Quelle est la perte de lumière avec ce téléconvertisseur ?

Le TC-20E III réduit l'ouverture effective de 2 diaphragmes. Par exemple, un objectif f/2.8 devient f/5.6.

L'autofocus fonctionne-t-il avec tous les objectifs compatibles ?

Non, l'autofocus n'est possible qu'avec les objectifs AF-S/AF-I ayant une ouverture maximale de f/2.8 ou plus rapide (ouverture efficace f/5.6 ou plus). Certains objectifs listés dans la notice ne supportent pas l'autofocus avec ce téléconvertisseur.

Puis-je utiliser la réduction de vibration (VR) avec ce téléconvertisseur ?

Oui, la fonction VR est compatible avec les objectifs VR (Vibration Reduction) lorsqu'ils sont utilisés sur des boîtiers reflex numériques Nikon (FX/DX), F6, F5, F100, série F80, série F75 et série F65.

Comment nettoyer les lentilles et les contacts du téléconvertisseur ?

Utilisez une brosse soufflante pour enlever les poussières. Pour les saletés, essuyez délicatement avec un tissu en coton propre imbibé d'éthanol ou de solution de nettoyage optique, en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants organiques.

Quelles sont les précautions de sécurité importantes ?

Ne regardez jamais le soleil ou une source lumineuse intense à travers l'optique. Utilisez l'appareil loin de gaz inflammables. En cas de fumée ou d'odeur étrange, éteignez immédiatement et retirez la batterie. Gardez les petites pièces hors de portée des enfants.

Que faire si l'appareil ou l'objectif dégage de la fumée ?

Éteignez immédiatement l'appareil et retirez la batterie pour éviter les brûlures. Ensuite, apportez le produit à un représentant agréé Nikon pour inspection.

Comment ranger le téléconvertisseur quand il n'est pas utilisé ?

Placez les bouchons avant et arrière (BF-3A et LF-1). Rangez-le dans un endroit frais et sec, à l'abri de la lumière directe du soleil et de produits chimiques comme le camphre ou la naphtaline.

Quels verres de visée sont recommandés avec le TC-20E III ?

Nikon propose des verres de visée interchangeables pour les boîtiers F6 et F5. La notice (pages 144-145) donne un tableau recommandant des verres spécifiques selon la combinaison téléconvertisseur/objectif. En général, des verres Type M peuvent être utilisés pour la macro.

MODE D'EMPLOI TC-20E III NIKON

Manuel d'utilisation P.32

Toucher les parties internes de l'appareil ou des lentilles peut entraîner des blessures. Seuls les techniciens qualifiés peuvent effectuer les réparations. Si l'appareil ou l'objet venait à s'ouvrir, suite à une chute ou à un autre accident, débranchez l'appareil et/ou retirez l'alimentation et amenez l'appareil chez un représentant/agrée Nikon pour inspection.

Éteignez le immédiatement en cas de fonctionnement incorrect

Si de la fumée ou une odeur étrange venait à se dégager de l'appareil ou de l'objectif, retirez immédiatement la batterie, et évitez de vous brûler. En continuant à utiliser l'appareil, vous pourriez vous blesser.

Après avoir retiré ou déconnecté l'alimentation, amenez le produit à un représentant/agréé Nikon pour inspection.

N'utilise pas l'appareil ou l'objectif en présence de gaz inflammables

L'utilisation d'appareils électroniques en présence de gaz inflammables peut causer une explosion ou déclencher un incendie.

Ne regardez pas le soleil au travers de l'objet ou du viseur

L'observation du soleil ou d'autres sources lumineuses intenses au travers de l'objectif ou du viseur peut causer des dommages irréversibles à l'œil.

Ne laissez pas à la portée des enfants

On fera particulièrement attention aux bébés qui pourraient porter les batteries ou d'autres petites pièces à la bouche.

Suivez les recommandations suivantes pour manipuler et utiliser l'appareil et l'objectif

Assurez-vous que l'appareil et l'objet sont toujours au sec. Sinon, des incendies ou des décharges électriques pourraient se produire. - Ne manipulez pas et ne touchez pas l'appareil ou l'objet avec des mains mouillées. Sinon, des décharges électriques pourraient se produire. - Lorsque vous déclenchez en contre-jour, ne dirigez pas directement l'objet vers le soleil et ne laissez pas la lumière du soleil passer directement dans l'objet car cela pourrait faire surchauffer l'objet et déclencher un incendie. - Si l'objet n'est pas utilisé pendant une longue période de temps, placez les bouchons d'objectifs avant et arrêtez et conservez l'objet à l'abri de la lumière directe du soleil. - Sinon, un incendie pourrait se déclencher, si l'objet venait à focaliser la lumière du soleil sur un objet inflammable.

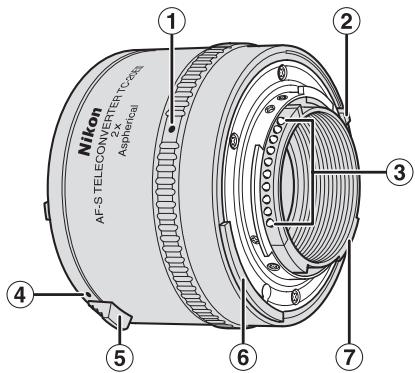

Nomenclature

① Repère téléconvertisseur (p. 37) ② Borne de signal d'ouverture minimale (borne couplage servo EE) ③ Contacts CPU (p. 39) ④ Repère de montage d'objet (p. 36) (5) Levier de déverrouillage de l'objet (p. 36) (6) Levier de couplage de mesure ⑦ Molette de couplage d'ouverture maximale

(): page de référence

Nous vous remercions d'avoir acheté le téléconvertisseur AF-S. Avant d'utiliser ce téléconvertisseur, veuillez lire ces instructions et vous reporter au Manuel d'utilisation de votre appareil et de votre objectif.

Caractéristiques principales

• Ce téléconvertisseur permet de multiplier par deux la longueur focale de l'objectif principal avec une perte de deux diaphragmes d'ouverture réelle.
• Comme votre téléconvertisseur AF-S possède des contacts CPU et comporte un autofocus, un couplage de mesure et un couplage d'ouverture minimale, vous pouvez profiter pleinement des fonctionnalités de votre objectif principal.
• Ce téléconvertisseur comporte une lentille asymétrique, qui minimise les interférences optiques de l'objet principal.

Important

• N'utilise ce téléconvertisseur qu'avec un objectif AF-S ou AF-I NIKKOR (p. 35) ; ne l'utilise pas avec d'autres objectifs.
• Les fonctionnalités de l'objectif en place dépendent de l'objectif utilisé. Pour plus de détails, reportez-vous au Manuel d'utilisation de l'objectif.
• Consultez la section Mise au point (p. 38) pour connaître les options disponibles d'autofocus et d'aide à la mise au point.

Objectifs utilisables

Les objectifs AF-S et AF-I NIKKOR suivants peuvent être utilisés avec le TC-20E III :

AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED*

AF-S VR Nikkor 200mm f/2.8G IF-ED

AF-S NIKKOR 300mm f/2.8G ED VR II

AF-S VR Nikkor 300mm f/2.8G IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED II

AF-S Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/2.8D IF-ED

AF-S Nikkor 300mm f/4D IF-ED*

AF-S NIKKOR 400mm f/2.8G ED VR

AF-S Nikkor 400mm f/2.8D IF-ED II

AF-S Nikkor 400mm f/2.8D IF-ED

AF-S Nikkor 400mm f/2.8D IF-ED

AF-S NIKKOR 500mm f/4G ED VR*

AF-S Nikkor 500mm f/4D IF-ED II*

AF-S Nikkor 500mm f/4D IF-ED*

AF-S Nikkor 500mm f/4D IF-ED*

AF-S NIKKOR 600mm f/4G ED VR*

AF-S Nikkor 600mm f/4D IF-ED II*

AF-S Nikkor 600mm f/4D IF-ED*

AF-S Nikkor 600mm f/4D IF-ED*

AF-S NIKKOR 70-200mm f/2.8G ED VR II

AF-S VR Zoom-Nikkor 70-200mm f/2.8G IF-ED

AF-S Zoom-Nikkor 80-200mm f/2.8D IF-ED

AF-S VR Zoom-Nikkor 200-400mm f/4G IF-ED*

• L'autofocus ne peut pas être utilisé.
• e de l'objectif pourraient toucher et endommager les éléments du téléconvertisseur.
• On peut utiliser la fonction de réduction des vibrations avec l'objet VR (Vibration Reduction) utilisé sur les appareils des gammes reflex numériques Nikon (format Nikon FX/DX), F6, F5, F100, série F80, série F75 et série F65.

Verres de visée conseillés

Nikon propose une large gamme de verres de visée interchangeables pour les appareils Nikon F6 ou F5, pour s'adapter à tous les types d'objectifs ou à toutes les situations de prise de vue. Voici la liste des verres conseillés pour votre combinaison téléconvertisseur/objectif en pages 144-145.

= Mise au point excellente = Mise au point acceptable Un léger vignetage ou moiré peut affecter l'image de visée, mais ils ne seront pas visibles sur la prise de vue. = Mise au point acceptable Telémètre à champs croisés, microprisme ou zone de réticule atténués; mise au point sur la zone mate circonférente. ( ) = Indique qu'il est nécessaire d'effectuer une compensation d'exposition pour la mesure pondérée centrale. Consultez le manuel d'utilisation de l'appareil pour en savoir plus. = La mesure d'exposition n'est pas possible; la combinaison téléconvertisseur/verre de visée n'autorise que la mise au point. Une case vide signifie que cela ne s'applique pas. Comme on peut utiliser la visée de type M pour la photographie macro avec un grandissement

minimum de 1:1 et aussi en microphotographie, elle aura différentes applications.

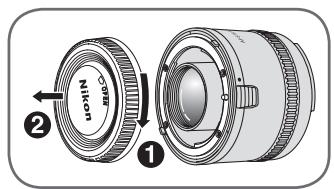

Montage sur l'objectif

Lorsque vous retirez l'objectif du corps de l'appareil pour attacher le téléconvertisseur, veillez à ce que l'alimentation de l'appareil soit éteinte et évitez l'exposition directe à la lumière du soleil.

Montage

Fixez le téléconvertisseur à l'objet de manière à ce que le repère de montage d'objet du téléconvertisseur soit aligné avec le repère d'ouverture de l'objet. En prenant soin de ne pas appuyer sur le levier de déverrouillage de l'objet, faites tournier le téléconvertisseur dans le sens inverse des aiguilles d'une montre (si l'objet ne pointe pas dans votre direction) jusqu'à ce que vous entendiez le clic qui indique qu'il est en position.

Démontage

Faites glisser le levier de déverrouillage du téléconvertisseur vers l'arrête et faites tourner le téléconvertisseur dans le sens des aiguilles d'une montre (si l'objectif ne pointe pas dans toute direction) jusqu'à ce que le repère de montage d'objet du téléconvertisseur soit aligné avec le repère d'ouverture de l'objet.

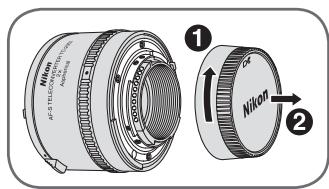

Monter le téléconvertisseur sur le corps de l'appareil

Veillez à éteindre l'alimentation de l'appareil et évitez l'exposition directe à la lumière du soleil.

Montage

Fixez l'appareil à l'ensemble objectif/téléconvertisseur de telle sorte que le repère de montage de l'appareil soit aligné avec le repère appareil du téléconvertisseur sur le téléconvertisseur. En prenant soin de ne pas appuyer sur le bouton de déverrouillage de l'appareil, faites tourner le corps de l'appareil dans le sens inverse des aiguilles d'une montre (si le corps de l'appareil ne pointe pas dans votre direction) jusqu'à ce que vous entendiez le cliquetis qui indique qu'il est en position.

• Si votre appareil compte un levier basculant de couplage de mesure, assurez-vous qu'il est positionné correctement. (Pour plus de détails, consultez le Manuel d'utilisation de votre appareil.)

Démontage

Tout en appuyant sur le bouton de déverrouillage d'objet sur le corps de l'appareil, faites pivoter le corps de l'appareil dans le sens des aiguilles d'une montre (si le corps de l'appareil ne pointe pas dans toute direction) jusqu'à ce que le repère d'appareil du téléconvertisseur soit aligné avec le repère de montage d'objet de l'appareil.

Déterminer l'exposition

L'utilisation d'un téléconvertisseur diminue l'ouverture efficace de deux diaphragmes avec l'objectif.

• Pour les appareils de type AI avec/sans contacts CPU: Déterminez l'exposition de la même manière que si vous n'utilisiez que l'objectif principal. (Cependant, on ne peut pas déterminer l'exposition avec l'objectif de type G.)
• Pour les appareils qui ne sont pas du type AI : Utilisez la méthode de fermeture de diaphragme. (Cependant, on ne peut pas déterminer l'exposition avec l'objet de type G.)
• Consultez le Manuel d'utilisation de votre appareil pour connaître les modes d'exposition et les systèmes de mesure possibles.

Mise au point

Appareil	Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
		M/A, A/M	M
Gamma reflex numériques Nikon (format Nikon FX/DX), F6, F5, F4, F100, F90X, série F90, série F80, série F75, série F70, série F65, PRONEA 600i, PRONEA S	AF (C/S)	Autofocus avec priorité manuelle*1, Autofocus avec priorité automatique*1	Mise au point manuelle (Aide à la mise au point disponible*1)
	MF	Mise au point manuelle uniquement (Aide à la mise au point disponible*1)
Autres apparêls AF (autofocus) (sauf F3AF*2)	AF (C/S)	Mise au point manuelle uniquement (Aide à la mise au point disponible*3)
	MF
Appareils Nikon sans autofocus		Mise au point manuelle uniquement

1 L'autofocus et la mise au point manuelle en utilisant le télémètre électronique sont tous les deux possibles avec un objectif AF-S/AF-I NIKKOR qui a une ouverture maximale de f/2.8 (ouverture efficace de f/5.6) ou plus rapide. 2 On ne peut pas utiliser l'appareil Nikon F3AF. *3 La mise au point manuelle utilisant le télémètre électronique est possible avec un objectif AF-S/AF-I NIKKOR qui a une ouverture maximale de f/2.8 (ouverture efficace de f/5.6) ou plus rapide, ou une ouverture maximale de f/2 (ouverture efficace de f/4) si on attache un F-501. - Avec l'AF-S VR Micro-Nikkor 105mm f/2.8G IF-ED, la luminosité de l'image au niveau du capteur d'image (ou plan du film) diminue lorsqu'la échelle de reproduction ou l'ouverture efficace augmentent (la luminosité diminue).

Entretien du téléconvertisseur

• Veillez à ce que les contacts CPU restent propres et en bon état.
• Nettoyez les surfaces de la lentille du téléconvertisseur avec un brosse soufflant. Pour-retirer les saletés et les poussières, utilisez un tissu de coton propre ou un papier doux imbibé d'ethanol (alcool) ou de solution de nettoyage d'optiques. Essuyez par des mouvements circulaires en partant du centre et en allant vers la périphérie, en veillant à ne pas laisser de traces ou à ne pas toucher les autres parties de la lentille.
• N'utilisez jamais de solvants organiques comme du diluant ou du benzène pour nettoyer la lentille du téléconvertisseur. Lorsque vous rangez le téléconvertisseur, placez les deux bouchons avant et arrière sur le téléconvertisseur.
• Si vous n'utilisez pas l'objectif pendant une longue période de temps, placez-le dans un endroit frais et sec pour éviter la rouille et les moisissures. Veillez à ranger le téléconvertisseur à l'abri de la lumière directe du soleil et des produits chimiques tels que camphre ou naphtaline.
• Évitez les projections d'eau et ne plongez pas l'objectif dans l'eau ; ceci engendrerait de la rouille et endommagerait l'appareil.
• Du plastique renforcé a été utilisé pour certaines parties de la lentille. Pour éviter tout dommage, ne laissez jamais la lentille dans un endroit de température très élevé.

• Bouchon de téléconvertisseur BF-3A
• Bouchon de lentille arrêté LF-1
• Pochette couple CL-0715

Spécifications

Architecture

de lentille:

Diaphragme:

Mesure d'exposition:

7 éléments en 5 groupes (1 lentille asphérique).

Complètement automatique

Par la méthode d'ouverture maximale avec les appareils AL ou avec les appareils qui comportent un microprocesseur ; par la méthode de fermeture de diaphragme pour les autres appareils

Monture:

Avant : Monture spéciale pour l'objet AF-S/ AF-I NIKKOR

Arrière: Monture à baïonnette Nikon

Dimensions:

Extension d'approx. 66 mm dia. × 48 mm à partir de la bague de montage de l'objet de

l'appareil; la longueur totale est d'environ 60 mm

Poids:

Approx. 330g

Avec un objectif principal

Longueur locale:

Double de celle de l'objectif principal

Plage de couplage

d'ouverture:

f/2 - f/32 (ouverture efficace f/4 - f/64)

Echelle de

reproduction:

Double de celle de l'objectif principal

Profondeur de

champs:

La moitié de celle de l'objet principal

Distance minimale

de mise au point :

Identique à celle de l'objet principal

Les spécifications et éléments de conception peuvent être soumis à modification sans avertissement préalable et sans obligation de la part du fabricant.
