GEBRUIKSAANWIJZING PSA 900E BOSCH

Veiligheidsvoerschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruike begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden.

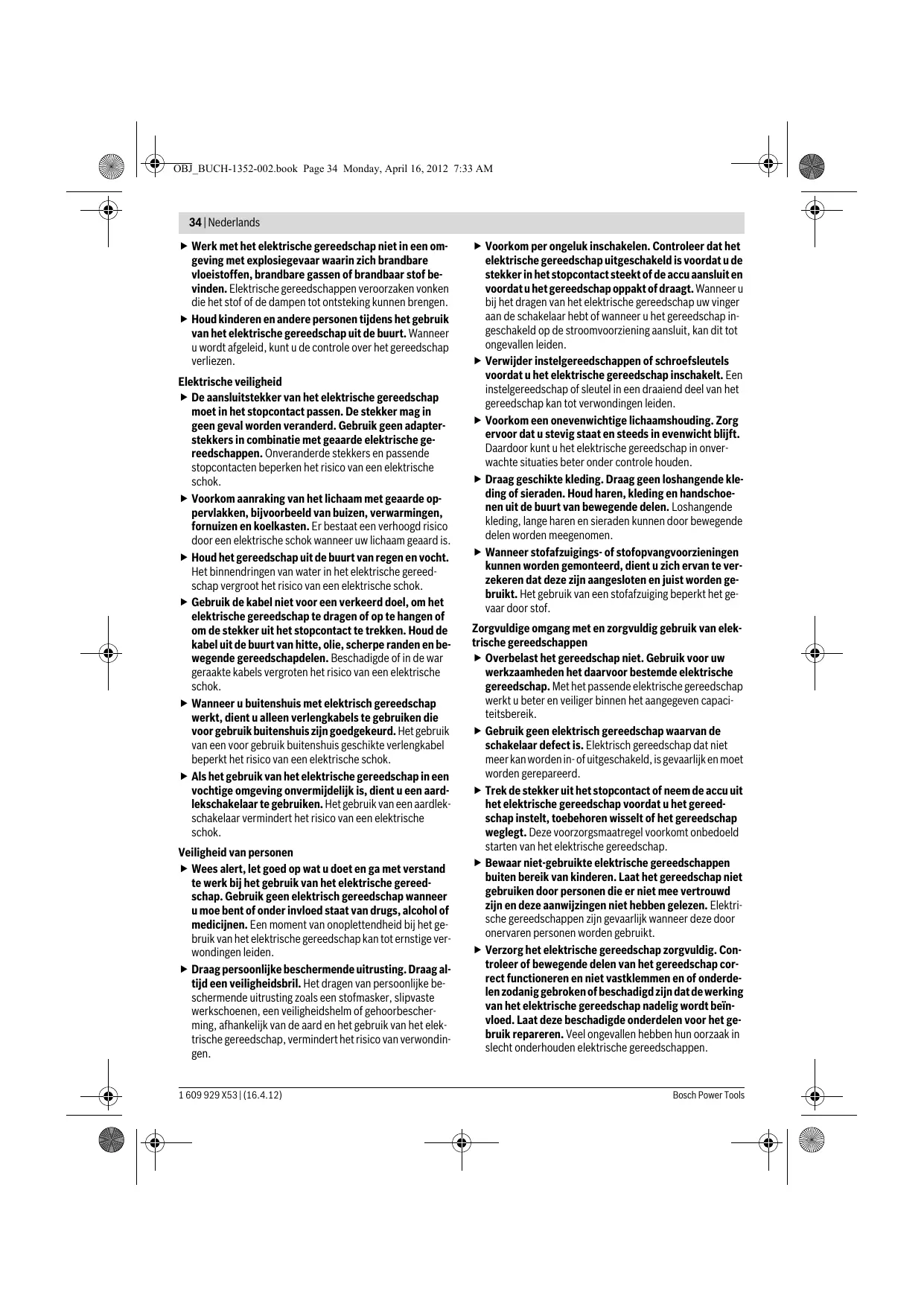

34|Nederlandsl

Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking hunnen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kurz u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passendestopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap Werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuisnij ons goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzugings- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat这点e zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het geevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accuuit het elektrische gereedschap voordat u het gereed-schap instelt, toebehoren wissenlt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar nicht-gebruktte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadel worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.

Nederlands|35

Houd snijdende inezetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichen gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzete gereedschappen en dergelijke volgens deze aanwijzingen. Letঢ bij op die arbeidsomstandigeden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toe-passingen kan tot gevaarlijke situatuies leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor reciprozagen

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat 2ijdens het zagen algid tegen het werkstuk ligt. Het zaagblad kan vasthaken en dit kan tot het verlies van de controle over het elektrische geereedschap leiden.
Schakel het elektrische gereedschap na beeindiging van de werkzaamheden uit en trek het zaagblad pasuit de zaagsnede natat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde+zijn. Verbogen of Niet-scherpe zaagbladen kuren breken, het zagen negatief beinvloeden of een terugslag verroorzaken.
Rem het zaagblad na het uitschakelen Niet af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag verooorzaken.
Span het materiaal goed vast. Ondersteun het werkstuk Niet met uw hand of voet. Raak geen voorwerpen of de vloer met de lopende zaag aan. Er bestaat gevaar voor terugslag.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brande of een

elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materielle schade en kan een elektrische schok veroorzaken.

Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geid.
Zethetwerkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kunt doeon.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligeidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letset tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste aanslag zagen van hout, kunststof, metaal en bouwmaterialen. Het gereed-schap is geschikt voorrecht zagen en zagen in bochten. Bij gebruik van geschikte bimetaal-zaagbladen is vlak afzagen mo-gelijk, bijvoorbeeld langs een muur. De adviezen voor zaagbladen要去en inacht worden genomen.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Zaagblad
2 Voetplaat
3 Zaagbladopname
4 Zaaghouder
5 SDS-hendel voor ontgrendeling van zaagblad
6 Aan/uit-schakelaar
7 Handgreep (geisoleerd greepvlak)
8 Klemplaat
Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Reciprozaag		PSA 900 E
Zaaknummer		3603 CA6 0..
Ogenomen vermogen	W	900
Onbelast,aantal zaagbewegingen \( n_0 \)	\( min^{-1} \)	0 - 2700
Gereedschapopname		SDS
De geveens gelden voor nominale spanningen [U]		230 V. Bij afwijken de spanningen en bij per land verschillende uitvoereningen hunnen deze geveens afwijken.

36|Nederlandsl

Reciprozaag		PSA 900 E
Regeling aantal zaagbewegingen		●
Zaagbeweging	mm	28
Max. zaagdiepte
- in hout	mm	200
- in ongelegerd staal	mm	20
- Pijpdiameter	mm	150
Gewicht volgens EPTA-Procedure
01/2003	kg	3,5
Isolatieklasse		☐/II

De gevegens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verzillende UITvoeringen kannen deze gevegens afwijkien.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 90 dB(A); geluidsvermögensniveau 101 dB(A). Onzekerheid K = 3 dB.

Draag een gezoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Zagen van spaanplaat: a_h = 20 m/s^2 , K = 1.5 m/s^2 ,
Zagen van houten balken: a_h = 32 m/s^2 , K = 1.5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebrukt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een naukeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met dearend waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zaals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeidsprosce.

Conformiteitsverklaring

C

Wij verklaren als alleen verantwoordelijke dat het onder "Technische geveens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG en 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.
Let er bij het wisselen van zaagbladen op dat de zaag-bladopname vrij van materiaalresten zoals hout-en metaalspanen is.

Zaagbladkiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met 12 universe schacht. Het zaagblad mag nicht longer zijn dan nodig is voor de gewenste zaagsnede.

De schachtdikte van het zaagblad moet 0,8-1,6 mm bedra-gen.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

Zaagblad inzetten (zie afbeelding A)

Duw de SDS-hendel 5aar voren en steek het zaagblad 1 achter de klemplaat 8 in de zaagbladopname 3. Laat de SDS-hendel 5 los.

Controller of het zaagblad stevig vastzit door eraan te trekken. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.

Voor bepaalde werkzaamheden kan het zaagblad 1 ook 180^ worden gedraaid (tanden wijzen omhoog) en waar worden ingezet.

Zaagblad verwijderen

Laat het zaagblad afkoelen voordat u het verwijdert. Bij het aanraken van het hete zaagblad bestaat verwondingsgevaar.

Duw de SDS-hendel 5 maar voren en trek het zaagblad 1 maar buiten. Laat de SDS-hendel 5 los.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal+kennen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Nederlands | 37

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toeveegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbestou overd material mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.
Er wordt geadviseerd om een ademmasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voerschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Functies

Trek aktijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Draaibare voetplaat (zie afbeelding B)

De voetplaat 2 is beweegbaar en past zich daardoor aan de vereiste hoek van het oppervlak aan.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron要去 overeenkomen met de geevens op hetypeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschaken drukt u op de aan/uit-schakelaar 6 en houdt u deze ingedrukt.

Als u het elektrische gereedschap wilt uitschakelen laut u de aan/uit-schakelaar 6 los.

Opmerking: Om veiligeidsreden kan de aan-/uitschakelaar 6 van de machine Niet worden vergrendeld, maar要去theseijdens het gelebruik voortdurend ingedrukt blijven.

Als u het elektrische gereedschap Niet gebruikt, dient u het uit te schakelen om energia te sparen.

Aantal zaagbewegingen instellen

Door toe- of afemende druk op de aan/uit-schakelaar 6 kurz u het aaantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.

Lichte druk op de aan/uit-schakelaar 6 heeft eenklein aantal zaagbewegingen tot gevolg. Met toenemende druk worden het aantal zaagbewegingen groter.

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaaal en de werkomstandigheden en kan proefsgewijds worden vastgesteld.

Geadviseerd wordt om het aantal zaagbewegingen te verminden als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heert worden. Laat het elektrische gereedschap ca. 3 minuten met het maxi-male aantal zaagbewegingen lopen om het te laten afkoelen.

Tips voor de werkzaamheden

Tips

Neem bij het zagen van lichte bouwmaterialen de wettelijkke voorschriften en de adviezen van de fabrikanten van de materialien in acht.

Controleer hout, spaanplaat, bouwmaterialen enz., voordatu in deze materialen zaagt, op voorwerpen zoals spijkers,

schroeven en dergelijk, engebruik het geschichte zaagblad. Schakel het elektrische gereedschap in en geleid het maar het te bewerken werkstuk.Zet de voetplaat 2 op het werkstkoppervlak en zaag het materiaal door met gelijkmatte druk resp.voorwaartse beweging.Schakel het elektrische gereed-schap na het einie van de werkzaamheden uit.

Als het zaagblad vastklemt, schakelt u het elektrische gereed-schap onmiddelijk ut. Spreid de zaagspleetiets met een geschikt gereedschap en trek het elektrische gereedschap eruit.

Invallend zagen (zie afbeeldingen C-D)

Alleen zachte materialen als hout en gipskarton mogen invalidend worden gezaagd. Metaal mag Niet invalidend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaagbladen.

Zet het elektrische gereedschap met de rand van de voetplaat 2 op het werkstuk en schakel het in. Kies bij een elektrische gereedschap met een regeling van het aantal zaagbewegingen het maxime aalaal zaagbewegingen.Duw het elektrische gereedschap stevig gegen het werkstuk en laat het zaagblad langzaam in het werkstuk invaliden.

Zodra de voetplaat 2 met het hele oppervlak op het werkstuk ligt, zaagt uangs de gewenste zaaglijk verder.

Voor bepaalde werkzaamheden kan het zaagblad 1 ook 180^ worden gedraaid en kan de reciprozaag omgekeerd worden gebruikt.

Vlak afzagen (zie afbeelding E)

Met elastische bimetaal-zaagbladen kurz uuitstekende voorwerpen, zoals waterbuizen en dergelijkke, vlak langs de muur afzagen.

Het zaagblad moet.altijd langer zich dan de diameter van het te bewerken werkstuk. Er bestaat gevaar voor terugslag.

Plaats het zaagblad vlak gegen de muur en buig het ieits door middel van zichwaartse druk op het elektrische gereedschap, tot de voetplaat gegen de muur ligt. Schakel het elektrische gereedschap in en zaag het werkstuk met constante zichwaartse druk door.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaalangs de zaaglijk koel- resp. smeermiddel aan te brengen.

38|Dansk

Onderhoud en service

Onderhoud en reiniging

Trek alktiid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen alsijd schoon om goed en veilig te werken.

Reinig de zaagbladopname bij voorkeur met perslucht of een zachte kwast. Verwijder daartoe het zaagblad uit het elektrische gereedschap. Houd de werkking van de zaagbladopname in stand door het gebruik van geschikte smeermiddelen.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag waarom materiaalen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.

Als de aansluitkabel moet worden verrangen,要去 den deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om verilgheidsrisico's te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verwangingsonderden alti\d: het uit tien cijfers bestande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatie over verrangingsonderden vindt u ook op:

www.bosch-pt.com

De medewerkers van onder ozone klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtig in 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van der richtlijn in nationaalrecht要去en Niet更是bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver-antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
