Type product	Lucht-water warmtepomp (monobloc)
Merk	PANASONIC
Model	WH-MHF09G3E5
Voeding	230 V AC, 50 Hz
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C
Uitlaatwatertemperatuurbereik	25 °C tot 65 °C
Bedrijfsmodi	Verwarming, Verwarming + boiler, Alleen boiler
Sterilisatiefunctie	Ja (instelbaar van 40 °C tot 75 °C)
Wekelijkse timer	Tot 6 programma's per dag
Vakantiemodus	Ja (1 tot 999 dagen)
Stille modus	Ja
Noodverwarming	Ja (3/6/9 kW afhankelijk van model)
Aansluiting kamerthermostaat	Optioneel
Aansluiting waterreservoir	Optioneel (aanbevolen Panasonic)
Veiligheidsvoorziening	Geïntegreerde aardlekschakelaar (RCCB)
Onderhoud	Reiniging van het externe filter ten minste één keer per jaar
Weergave van foutcodes	Ja, op de afstandsbediening
Handleiding	Beschikbaar in het Frans, Engels, Duits, Spaans, enz.

Veelgestelde vragen - WH-MHF09G3E5 PANASONIC

Welk type koelmiddel gebruikt de warmtepomp?

De handleiding specificeert het koelmiddel niet, maar raadpleeg een erkende dealer voor het exacte type. Het gebruik van een niet-gespecificeerd koelmiddel kan het apparaat beschadigen.

Kan ik de warmtepomp zelf installeren?

Nee, de installatie moet worden uitgevoerd door een erkende dealer volgens de instructies. Een onjuiste installatie kan leiden tot lekkage, elektrische schokken of brand.

Hoe stel ik de uitlaatwatertemperatuur in?

Druk 5 seconden op SET om de temperatuurbereikinstellingsmodus te openen. Gebruik de toetsen + en - om aan te passen, en bevestig met SET.

Wat te doen bij een weergegeven foutcode?

Koppel de stroom los en neem contact op met een erkende dealer en geef de foutcode door. Probeer niet zelf te repareren.

Hoe activeer ik de stille modus?

Druk op de speciale knop voor de stille modus op de afstandsbediening (pictogram met een doorgestreepte luidspreker). Dit vermindert het geluid, maar kan het verwarmingsvermogen verminderen.

Welk onderhoud is nodig?

Reinig het externe filter ten minste één keer per jaar. Was het apparaat niet met water. Controleer regelmatig of de luchtinlaat- en uitlaatopeningen niet geblokkeerd zijn.

Kan ik een waterreservoir van een ander merk gebruiken?

Panasonic raadt aan om een Panasonic waterreservoir te gebruiken om de normale werking en betrouwbaarheid te garanderen. Het gebruik van een ander reservoir wordt niet gegarandeerd.

Hoe programmeer ik de wekelijkse timer?

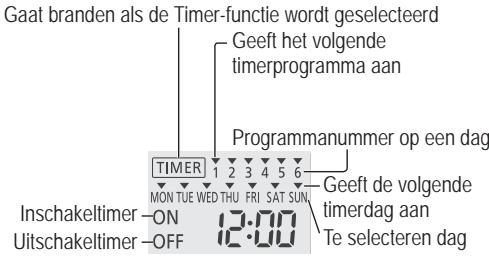

Druk op TIMER, selecteer de dag met +/-, en bevestig met SELECT. Stel tot 6 programma's per dag in met start-/stoptijden. Bevestig elk programma met SET.

Wat te doen bij langdurige afwezigheid?

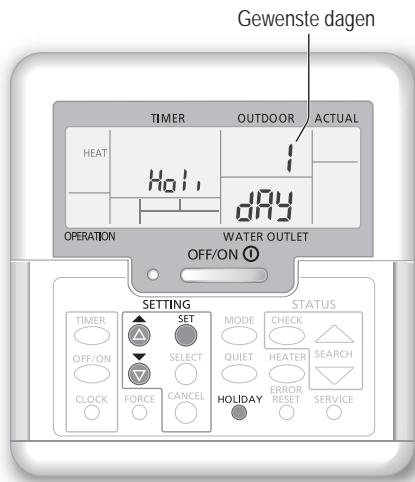

Gebruik de vakantiemodus: druk op HOLIDAY, stel het aantal dagen in (1 tot 999) met de toetsen +/- en bevestig met SET. Het systeem hervat automatisch om middernacht na de periode.

Hoe reset ik de afstandsbediening?

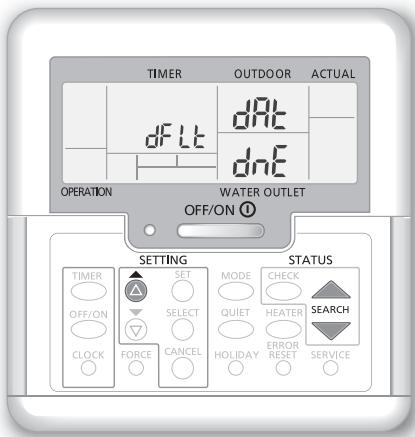

Houd tegelijkertijd de toetsen SET, SELECT en CHECK 5 seconden ingedrukt. Het scherm toont 'dF L E, dR e, dN E' ter bevestiging van de reset.

GEBRUIKSAANWIJZING WH-MHF09G3E5 PANASONIC

Gebruiksaanwijzing 72-85

(Mono bloc) Air-to-Water Warmtepomp

De installatie-instructies zijn bijgevoegd.

Hartelijk dank voor het aanschaffen van een Panasonic-product.

Lees voordat u het systeem gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Inhoudsopgave

Veiligheidsmaatregelen 73-75

De begininstellingen aanpassen 76-77

Het gebruik 78-82

Onderhoud 82

Problemen oplossen 83-84

Informatie 85

Controleer voor gebruik of het systeem correct en volgens de instructies is geïnstalleerd door een erkende dealer.

• De Panasonic (Mono Bloc) Air-to-Water Warmtepomp is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeem niet wordt gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic niet garanderen dat het systeem normaal en betrouwbaar werkt.
• In deze bedieningshandleiding wordt uitgelegd hoe u het systeem met de mono bloc-unit bedient.
• Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
• De beschrijving van sommige functies in deze handleiding geldt misschien niet voor uw systeem.
• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.

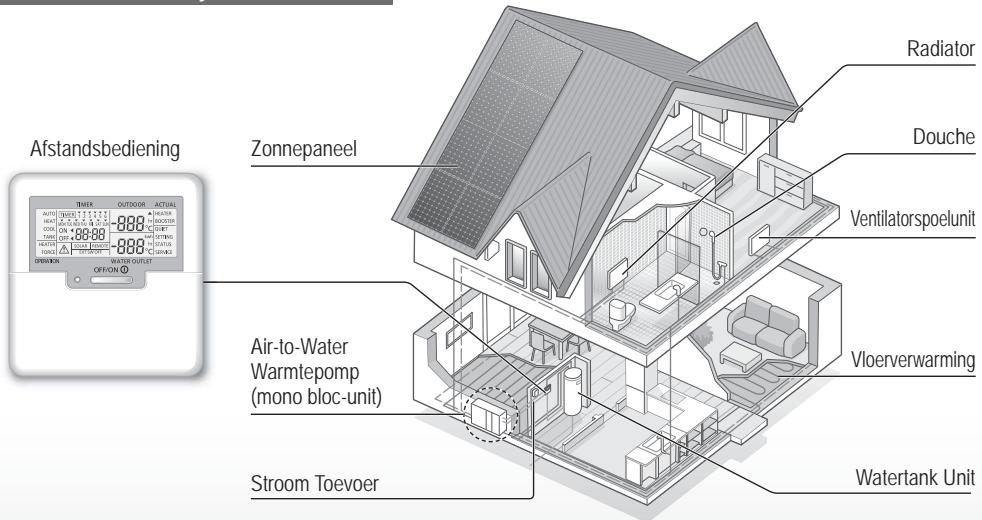

Overzicht van het systeem

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat.

Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

	VERWARMEN
Wateruittaattemperatuur (°C) (Min. / Max.)	25 / 65
Omgevingstemperatuur bügen (°C) (Min. / Max.)	-20 / 35

Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en de monobloc-unit door een beveiligingsvoorziening misschien niet functioneren. De unit wordt automatisch herstart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.

Houd u aan de volgende instructies om persoonlijk letsel, bij u of bij iemand anders, of materiële schade te voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

WAARSCHUWING

Monobloc-unit

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekregen over veilig gebruik van het apparaat en de mogelijke risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.

Vraag advies aan een erkende dealer of specialist wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de monobloc-unit komen, want dat kan letsel veroorzaken door de draaiende delen.

Raak de monobloc-unit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Stroomtoevoer

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact. Bedien het apparaat niet met natte handen.
• Laat geen knikken en kronkels in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon vervangen worden om mogelijke risico's te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installatie, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken.

U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installeren met een reststroomonderbreker zodat een elektrische schok en/of brand worden voorkomen.

Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.

Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing:

• De aardlekschakelaar wordt vaak geactiveerd. U ruikt een brandgeur. U merkt een abnormaal geluid of trillingen op in de unit.
• Er lekt heet water uit de unit. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Draag handschoenen tijdens inspectie en onderhoud.

Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door de stroomtoevoer te ontkoppelen voordat de apparatuur wordt gereinigd of nagezien.

Dit toestel heeft meerdere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de unit opent om een elektrische schok, verbranding en/of dodelijke verwonding te voorkomen.

OPGEPAST

Monobloc-unit

Was de unit niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden.

Installeer de unit niet bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken.

Raak de waterafvoerpijp niet aan wanneer de unit in bedrijf is.

Plaats geen voorwerpen op of onder de unit.

Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.

Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

Zorg dat de afvoerleiding correct is aangesloten om waterlekkage te voorkomen.

Controleer na lang gebruik of het installatierek niet verzwakt is. Als het rek verzwakt, kan de unit vallen.

Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijke regels en wetgeving.

Afstandsbediening

Laat de afstandsbediening niet nat worden. Anders kan een elektrische schok en/of brand ontstaan.

Druk niet met een hard, puntig voorwerp op de knoppen van de afstandsbediening. Daardoor kunt u de unit beschadigen.

Reinig de afstandsbediening niet met water, benzeen, verdunner of een schuurmiddel.

Voer zelf geen inspectie en onderhoudswerk aan de afstandsbediening uit. Neem contact op met een erkende dealer om verwondingen door onjuiste bediening te voorkomen.

Dealer

Gebruik de menu's en instellingen die van toepassing zijn op uw systeem. Het wordt aanbevolen om instellingen alleen door een erkende dealer of specialist te laten wijzigen.

• Na de eerste installatie kunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• De afstandsbediening kan worden gebruikt voor meerdere installaties.
• Controleer voor het instellen dat het bedrijfslampje uit is. Bij een verkeerde instelling werkt het systeem niet correct. Vraag een erkende dealer om advies.

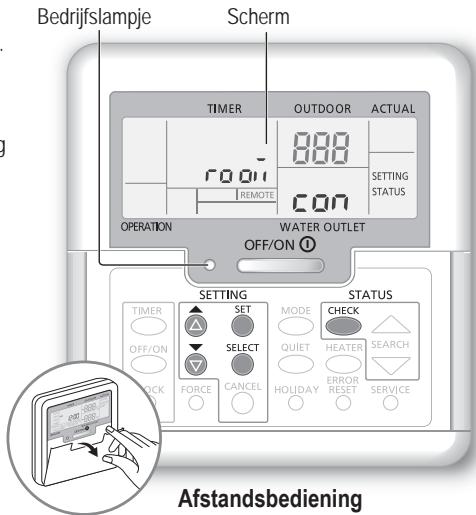

① Druk SET en CHECK tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt. ② Druk op ▲ of ▼ om het menu te selecteren. ③ Druk op SELECT om het menu te openen. Druk op ▲ of ▼ om YES/NO of een andere optie te selecteren.

YES: het menu inschakelen

NO: het menu uitschakelen

⑤ Druk op SET om te bevestigen.

Menu (1 ~ 17)	Standaardinstalling	Instelling		Scherm
1 Aansluiting kamerthermostat	NO	YES	NO	ro a	con
De optionele kamerthermostat wel of nicht aansluiten.
2 Selectie van reserveverwarming
Het vermogen van de verwarming verminderen als dat onnodig is.	9 kW	*3 kW / 6 kW /9 kW		HEATER	CAP
* De kW-opties verschellen per model.
3 Antivriesbeveiliging
De antivriesbeveilging activeren of deactiveren wonneer het systeme is uitgeschakeld.	YES	YES	NO	Ant, Fre
4 Tankaansluiting
De optionele watertankunit wel of nicht aansluiten.	NO	YES	NO	TANK	con
Opmerking: Als NO is geseleerd, worden menu's 5 t/m 15 overgeslagen.
5 Prioriteit zonnepaneel
Het zonnepaneel wel of Niet gebruiken voor verwarming van de watertank.	NO	YES	NO	SOLAR	Priy
6 Prioriteit verwarmen
De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK.	NO	YES	NO	HEAT	Priy
Opmerking: Als YES is geseleerd, worden menu's 7 en 8 overgeslagen voor de stand HEAT + TANK.
7 Bedrijsinterval voor verwarmen
Het interval voor de stand HEAT instellen tijdens de stand HEAT + TANK.	3uur	0,5uur ~10uur		HEAT	int
Opmerking: Als YES is geseleerd in menu 6, worden dit menu overgeslagen.
8 Interval voor verwarming van de tank
Het interval voor de watertank instellen tijdens de stand HEAT + TANK.	30 minutes	5minutes ~1uur 35 minutes		TANK	int
Opmerking: Als YES is geseleerd in menu 6, worden dit menu overgeslagen.
9 Boosterverwarming De boosterverwarming van de watertank activeren of deactiveren. Opmerking: Als NO is geseleedr, worden menu 10 overgeslagen.	YES	YES	NO	BOOSTER	Fun
10 Vertragsstijd boosterverwarming De vertragsstijd instellen voor activering van de boosterverwarming verwijl het systeme de watertank verwarmt.	1aar	20 minute~1aar 35 minuten		BOOSTER	dL
·Gebruik het systeme Niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. ·Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijkke regels en wetgeving.
11 Sterilisatie De watertank steriliseren (indien nodig). Opmerking: Als NO is geseleedr, worden menu's 12 t/m 14 overgeslagen.	YES	YES	NO	Strl	Fun
12 Sterilisatie dag & tijd De timer voor sterilisatie instellen. (Eenmaal per week. Werkt ook tijdens stand-by.)	Monday 12:00	Monday ~ Sunday 0:00 ~ 23:50		Str
13 Sterilisatietemperatuur De temperatuur voor sterilisatie instellen.	70 °C	40 °C ~ 75 °C		Strl	ba
14 Voortzetting van sterilisatie De verwarmingstermolaru aanhonden om de sterilisatie te voltoen.	10 minuten	5 minuten ~ 1aar		Str	aPr
15 Basisbakverwarmer De optionele basisbakverwarmer wel of Niet aansluten. Opmerking: Als NO is geseleedr, worden menu 16 overgeslagen.	NO	YES	NO	bPAn	Htr
16 Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdoolien. Type B - De basisbakverwarmer wordt geactiveerd wanner de omgevingstermolaru buiten 5 °C of lager is.	A	A	B	bPAn	Htr
17 Beton drogen Wordt tijdens bouwwerkzaamheden gebruikt om beton bij een voortingestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en nicht voordere doeleinden (Zie de informatiepagina).	-	1 dag ~ 99 dagen		dr	Can

Gebruiker

De afstandsbediening voorbereiden

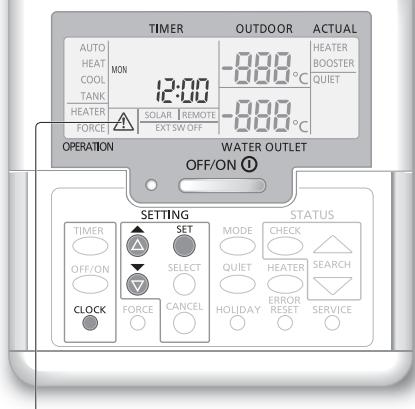

① Druk op CLOCK. Druk op of om de huidige dag in te stellen. ③ Druk op SET om te bevestigen. Herhaal stappen ② en ③ om de huidige tijd in te stellen.

Opmerking:

• De huidige dag en tijd moeten in de volgende gevallen worden ingesteld:
• Het systeem wordt voor het eerst ingeschakeld.
• Het is lang geleden sinds de stroom de laatste keer werd ingeschakeld.
• De ingestelde tijd is de standaardtijd voor alle bedieningshandelingen met de timer.

Waarschuwingsindicator (tanktemperatuur boven 60°C )

Gebruiker

Het systeem in- of uitschakelen

Druk op OFF/ON ①

Wanneer het systeem is ingeschakeld, brandt het bedrijfslampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.

Gebruiker

De bedrijfsstand selecteren

Druk op MODE om de bedrijfsstand te selecteren.

• Het bedrijf HEAT van het paneel/de vloer is ingeschakeld of uitgeschakeld.
• De monobloc-unit levert warmte aan het systeem.
• De monobloc-unit levert warmte aan de sanitaire watertank en het systeem.
• Deze stand kan niet worden geselecteerd als er geen sanitaire tank is geïnstalleerd.
• De sanitaire watertank is ingeschakeld of uitgeschakeld.
• De monobloc-unit levert warmte aan de sanitaire watertank.

Gebruiker

De reserveverwarming starten

Druk op HEATER

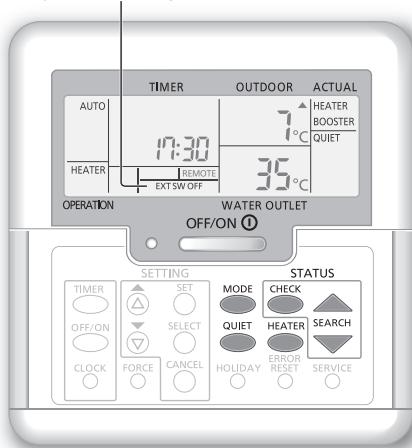

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebruikt in de verwarmingsstand.
• Als de reserveverwarming is ingesteld, wordt hij automatisch ingeschakeld wanneer aan de betreffende voorwaarden wordt voldaan. Druk opnieuw op HEATER om de reserveverwarming uit te schakelen.

Het systeem wordt uitgeschakeld door de externe schakelaar.

Gebruiker

Stil bedrijf

Druk op

• Deze functie laat de mono bloc-unit geluidsarm werken. Deze functie kan de verwarmingscapaciteit verminderen.

Gebruiker

Controlestand voor systeemstatus

1 Druk op C

(Op het scherm verschijnt STATUS.)

② Druk op of om de geselecteerde stand te controleren.

• Beton drogen (wordt niet weergegeven tijdens normaal bedrijf) Waterinlaattemperatuur Tanktemperatuur Bedrijfsfrequentie van compressor ·Foutenlogboek
• Totaal energieverbruik in de verwarmingsstand (Maximaal 999 dagen) Tankmodus totale energieverbruik (Maximaal 999 dagen)
• Druk op CHECK om de stand STATUS te verlaten.

Opmerking:

• In de stand STATUS worden op het scherm STATUS weergegeven.
• De stand STATUS kan niet worden geactiveerd wanneer op het scherm SETTING staat.
• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschillen van de werkelijke waarde zoals gemeten door precisieapparatuur.

Dealer

Temperatuurinstelling van het systeem

Het systeem regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.

• Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.

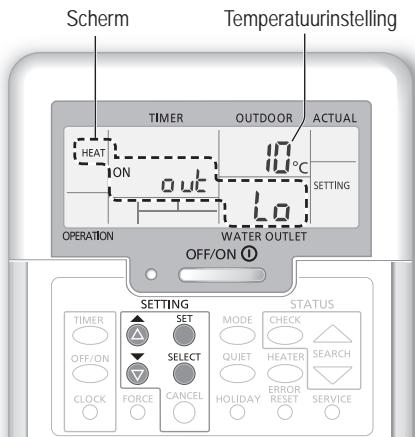

① Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.) ② Druk op of om een menu te selecteren. ③ Druk op SELECT om het menu te openen. ④ Druk op of om de gewenste temperatuur in te stellen. ⑤ Druk op SET om de instelling te bevestigen.

• Herhaal stappen ② t/m ⑤ om andere menu's in te stellen.

Gebruiker

Het temperatuurbereik controleren

① Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. Druk op of om een menu te selecteren.

• Druk op CANCEL om het menu te verlaten.

Menu	Standaardinstalling	Temperatuurinstelling	Scherm

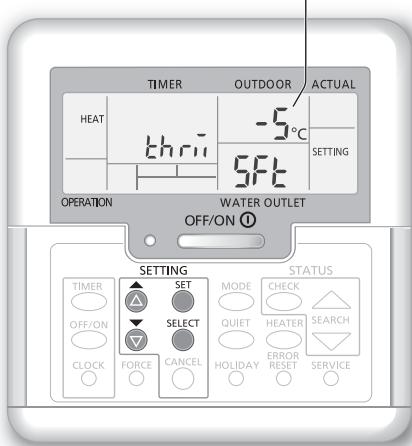

Een lage omgevingstemperatuur buren instellen.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Een hoge omgevingstemperatuur buren instellen.	15 °C	-15 °C ~ 15 °C		ON out H1

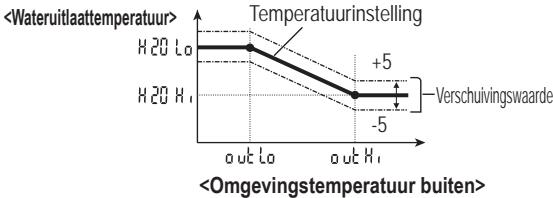

De wateruiltaattemperatuur instellen bij een lageomgevingstemperatuur buren.	55 °C	25 °C ~ 65 °C		ON H20 Lo
De wateruiltaattemperatuur instellen bij een hogeomgevingstemperatuur buren.	35 °C	25 °C ~ 65 °C		ON H20 H1
In de stand HEAT wordende wateruiltaattemperaatueraangepast zoals in de illustratirechts worden getoond.Dit worden gedaan binnen hetingestelde temperatuurbereik.
De omgevingstemperatuur buren instellen waarbijdewarming tijdens de stand HEAT wordenuitgeschakeld.	24 °C	5 °C ~ 35 °C	HEAT	OFF Sett
De omgevingstemperatuur buren instellen waarbijdewarmeverwarming worden ingeschakeld.	0 °C	-15 °C ~ 20 °C	HEATER	ON out Sett
De temperatuur van de sanitaire watertankinstellen.	52 °C	40 °C ~ 75 °C	TANK	Sett

Gebruiker

De watertemperatuur verschuiven

Met deze functie kunt u de wateruitlaattemperatuur eenvoudig verschuiven als de instelling niet zoals gewenst is.

① Druk op SET om de stand voor verschuiving van de watertemperatuur te openen. ② Druk op SELECT om de instelling te wijzigen. ③ Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5 °C ~ 5 °C)

④ Druk op SET om de instelling te bevestigen.

Gewenste temperatuurinstelling

Opmerking:

Druk op of wacht 30 seconden om de stand SETTING te verlaten. - De ingestelde temperatuur wordt na bevestiging in het systeem opgeslagen. - De stand SETTING kan niet worden geactiveerd als de individuele lampjes SERVICE en STATUS branden. - Het systeem verschuift de temperatuur binnen het bereik van de wateruittredetemperatuur.

Gebruiker

Vakantiestand

• Door een of meerdere dagen als vakantie in te stellen, kunt u tijdens uw afwezigheid energie besparen. Na uw terugkeer hervat het systeem het bedrijf met de ingestelde temperatuur.
• Controller voor het instellen dat het systeem is uitgeschakeld.
• Het systeem hervat zich automatisch na de laatste vakantiedag om 00:00 uur middernacht.
• De dag waarop u de vakantiestand instelt, wordt als dag 1 geteld.

Voorbeeld:

U stelt de vakantiestand in op 21 juni om 08:00 uur 's ochtends. Als u 3 dagen instelt, hervat het systeem zich in bedrijf op 24 juni om 00:00 uur middernacht.

① Druk op HOLIDAY om de vakantiestand te openen. Druk op of om het gewenste aantal dagen in te stellen.

(Instelbereik: 1 dag ~ 999 dagen)

③ Druk op SET om de installatie te bevestigen.

Opmerking:

• Druk op ○ of wacht 30 seconden om de vakantiestand te verlaten.

Gebruiker

De weektimer stellen

Deze functie bevordert energiebesparing doordat u voor elke dag maximaal 6 programma's kunt instellen.

① Druk op om de instelstand van de timer te openen. Druk op of om de gewenste dag te selecteren. ③ Druk op SELECT om de selectie te bevestigen. ④ "1" knippert, druk op als u programma 1 wilt instellen. ⑤ Druk op OFF/ON om de in- of uitschakeltimer te selecteren. Druk op of om de gewenste tijd te selecteren.

U kunt MODE QUIT HEATER en de thermoverschuiving van de watertemperatuur instellen.

Druk op SET om programma 1 te bevestigen. De geselecteerde dag wordt gemarkeerd met ∇.

• Na 2 seconden schakelt het scherm over naar het volgende programma. Herhaal stap ④ t/m ⑦ als u de programma's 2 t/m 6 wilt instellen.
• Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

Het huidige timerprogramma controleren

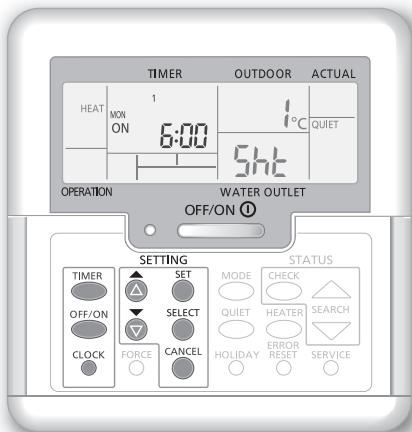

① Druk op TIMER om de timerstand te openen, en druk op SELECT om de daginstelling te openen. ② Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen. ③ Druk op of om de ingestelde programma's te controleren.

Het huidige timerprogramma wijzigen of een nieuw timerprogramma toevoegen

① Voer stappen ① t/m ⑦ van "De weektimer instellen" uit om een bestaand timerprogramma te wijzigen of een nieuw timerprogramma toe te voegen.

Het huidige timerprogramma annuleren

① Druk op SELECT om de daginstelling te openen. ② Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen. ③ Druk op of in totdat het gewenste programma in de display verschijnt. Druk op CANCEL om het programma te annuleren; het verdwijnt.

De weektimer uitschakelen/inschakelen

Druk op en vervolgens op CANCEL om de weektimer uit te schakelen. Druk op TIMER en vervolgens op SET om de laatste weektimerinstelling in te schakelen.

De weekdag instellen

Opmerking:

• U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programma's per dag instellen.
• Wanneer het systeem wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur.
• U kunt niet op een dag twee keer hetzelfde timerprogramma instellen.
• U kunt 2 of meer dagen instellen met dezelfde timerinstelling.

Onderhoud

Monobloc-unit

In geval van een stroomstoring of een defect in de pompwerking moet eventueel aanwezig water uit het systeem afgelaten worden (volg de aanwijzingen in de onderstaande illustratie).

Stilstaand water in het systeem kan gemakkelijk bevriezen en het systeem beschadigen.

• Blokkeer de luchinlaat- en luchtuilaatopeningen niet, anders zal de apparatuur misschien slecht presteren of defect raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak in de winter de mono bloc-unit vrij van sneeuw en verwijder de sneeuw zodat de inlaat- en uitlaatopeningen niet geblokkeerd kunnen worden.

Extern filter

• Reinig het externe filter ten minste een keer per jaar. Als u dat nalaat, kan het filter verstopt raken en het systeem kapot gaan. Vraag een erkende dealer om advies.

Inspectie

• Om te zorgen dat de units optimaal functioneren, moeten de units, het externe filter en de bedrading regelmatig geïnspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.
• Verwijder eventuele obstakels bij de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit.

Bij langdurige inactiviteit

• Schakel de stroomtoevoer niet uit. Als u de stroomtoevoer uitschakelt, worden de automatische werking van de waterpomp gestopt en de waterpomp geblokkeerd.

Omstandigheden waarin u hulp moet inroepen

Ontkoppel de stroomtoevoer

en consulteer een erkende dealer in de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in de afstandsbediening binnengedrongen.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.

De volgende symptomen geven geen defect aan.

Symptom	Oorzaak
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkele minutesvertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor.
Er komt water/stoom uit de mono bloc-unit.	• Er is condensatie of verdamping in de leidingen.
Er komt storm uit de mono bloc-unit in de verwarmingsstand.	• Dit wordtverooraakt door ontdooling in de warmtewisselaar.
De mono bloc-unit werkt nicht.	• Dit wordtverooraakt door een beveiligingsfunctie van het systeme wanner de builentemperatuur buiten het bedrijfsbereik is.
Het systeme wordenuitgeschakeld.	• Dit wordtverooraakt door de beveiligingsfunctie van het systeme. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en worden de reserveverwarming ingeschakeld.
Het is moeilijk het systeme te verwarmen.	• Wanner het paneel en de vloer tegelijk verwarmd worden, kan de warmwatertemperatuur dalen en de verwarmingscapaciteit van het systeme afnemen. • Als de builentemperatuur laag is, heeft het systeme wellichteerijd nodig om op te warmen. • De in- of uilaat van de mono bloc-unit worden geblokkeerd door een obstakte Zoals een berg sneeuw. • Als de ingestelde wateruillaattemperatuur laag is, heeft het systeme wellichteerijd nodig om op te warmen.
Het systeme wordeniet onmiddelijk warm.	• Als het systeme�zem bedrijf begint bij een lage watertemperatuur, heeft het enigeijd nodig om het water te verwarmen.
De reserveverwarming worden automaticisch ingeschakeld als hij is uitgeschakeld.	• Dit wordtverooraakt door de beveiligingsfunctie van de warmtewisselaar van de unit.
Het bedrijebegint automaticisch wanner de timer nicht is ingesteld.	• De sterilisatietimer is ingesteld.
Het weergegeven energieverbruik verandert nicht.	• Het geheugen worden eenmaal per eer opgeslagen. Bij een stroomstoring worden de gegevens van het vorige eerweigegeven. • Het totale energiebereik hebelt 999 dagena bereikt. Druk op ⊙ om de teller te resetten.
De indicator HEAT knippert op het scherm.	• Het systeme is bezig met ontdooien.
Het koelsysteme blijft enkele minuten luid humorbaar werkken.	• Dit wordtverooraakt door een beveiligingsfunctie tijdens het ontdooien bij een buientemperatuur onder -10 °C.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom	Controleer
De werkinq in de stand HEAT is nicht efficienct.	• Stel de temperatuur correct in. • Sluit de afsluiter van de radiator. • Verwijder eventuele obstakels in de luchtinaat- en luchtuitlaatoppeningen van de mono bloc-unit.
Luidruchtig tijdens werkinq.	• De mono bloc-unit is op een schuineplaats geinstalleerd. • Sluit de behuizing goed.
Het systeme werkigt Niet.	• De stroomonderbreker is in werkinq getreden of geactiveerd.
Het bedrijslampe brandt Niet of er worden niets weergegeven op de afstandsbediening.	• Controller of de stroomtoevoer werkrt en er geen stroomstoring is opgetreden.

Knop Stand Extra verwarming

FORCE - Als er in het systeem een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen.

Druk op FORCE om de reserveverwarming in te schakelen.

• Druk op OFF/ON ① als u de reserveverwarming wilt uitschakelen.
• Tijdens geforceerd verwarmen kunnen er geen andere functies worden gebruikt.
• Deze functie is alleen beschikbaar bij bepaalde foutcodes.
• Neem contact op met uw dealer voor meer details.

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm.

TIMER
TIMER1	2 3 4 5 6
MON TUE WED THU FRI SAT SUN
ON	H 75
OFF

Diagnose op het scherm	Afwijking of beveiligingsfunctie
H12	Capaciteit stembiet Niet overeen
H15	Afwijking van temperatuursensor van compressor
H20	Afwijking bij waterpomp
H23	Afwijking bij sensor van koelmiddel 1
H27	Afwijking bij onderhoudsklep
H42	Lagedrukbeveiliging van compressor
H62	Afwijking bij waterdoorstroming
H63	Afwijking bij lagedruksensor
H64	Afwijking bij hogedruksensor
H65	Afwijking bij circulatie ontdooilingswater
H70	Afwijking bij overbelastingsbeveiliging van reserveverwarming
H72	Afwijking bij tanktemperatuursensor
H76	Communicatiefout van de afstandsbedieling
H90	Afwijking bij communicator binnenunit/buitenunit
H91	Afwijking bij overbelastingsbeveiliging van tankverwarming
H95	Afwijking bij spanningsaansluiting
H98	Beveiligingsfunctie voor hoge druk buiten
H99	Antivriesbeveiliging van warmtewisselaar binnen

Diagnose op het scherm	Afwijking of beveiligingsfunctie
F12	Drukschakelaar is geactiveerd
F14	Onvoldoende rotatie van compressor
F15	Afwijking bij vergrendeling van ventilatormotor buiten
F16	Algemene stroombeveiliging
F20	Overbelastingsbeveiliging voor compressortemperatuur
F22	Overbelastingsbeveiliging voor temperatuur van transitormodule
F23	Afwijkende DC-plek tijdens bedrijf
F24	Afwijking tijdens koelcylus
F25	Afwijking tijdens koelen/verwarmen
F27	Afwijking bij drukschakelaar
F30	Afwijking bij wateruiltaatsensor 2
F36	Afwijking bij temperatuursensor voor buitenlucht
F37	Afwijking bij waterinlaatsensor
F40	Afwijking bij afvoersensor buiten
F41	Afwijking bij correctie vermogensfactor
F42	Afwijking bij sensor van warmtewisselaar buiten
F43	Afwijking bij sensor voor ontdooien buiten
F45	Afwijking bij wateruiltaatsensor
F46	Afwijkingen bij ontkoppeling stroomtransformator buiten
F48	Afwijking bij uitlaattemperatuursensor van verdamper
F49	Afwijking bij uitlaattemperatuursensor van bypass
F95	Afwijking hoge druk bij koelen

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische apparatuur wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

De bediening/instellingen moeten uitgevoerd worden door een erkende dealer/specialist.

Functie Beton drogen

• Wordt tijdens bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen.

① Druk gelijktijdig op SET en CHECK en houd deze 5 seconden ingedrukt totdat op het display "roan con" wordt weergegeven. ② Druk op (Op het display wordt "dr y [con" weergegeven.) ③ Druk op SELECT om de dag te selecteren. Druk op of om de gewenste temperatuur in te stellen. ④ Druk op SET om de keuze te bevestigen. ⑤ Herhaal stap ③ en ④ om andere dagen en temperaturen in te stellen.

CANCEL Druk op om het menu te verlaten.

Voor het resetten van de afstandsbediening naar de standaardinstellingen

① Houd ◀, ◀, 5 seconden lang ingedrukt. De werking is in die tijd uitgeschakeld. ② Het scherm geeft ter bevestiging 2 seconden lang "F L, ,nC" weer. Na 2 seconden verandert het naar de normale weergave.
