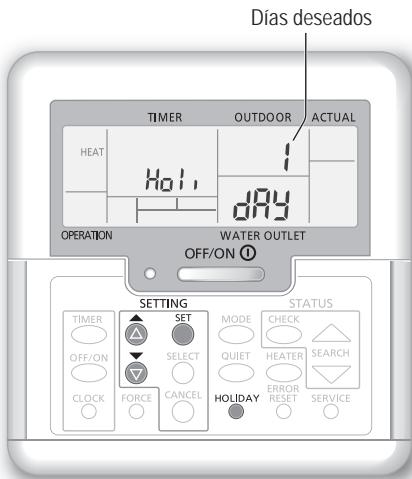

Use el modo vacaciones: presione HOLIDAY, ajuste el número de días (1 a 999) con las teclas +/-, luego confirme con SET. El sistema se reanuda automáticamente a medianoche después del período.

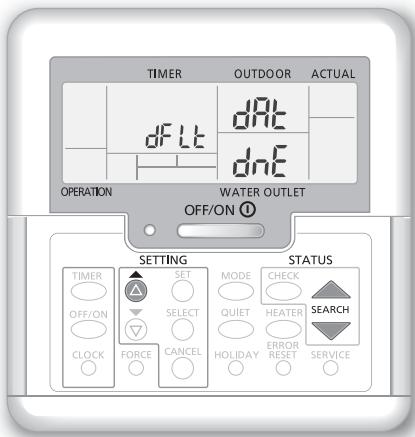

¿Cómo restablecer el mando a distancia?

Mantenga presionadas simultáneamente las teclas SET, SELECT y CHECK durante 5 segundos. La pantalla muestra 'dF L E, dR e, dN E' para confirmar el restablecimiento.

MANUAL DE USUARIO WH-MHF09G3E5 PANASONIC

Bomba de calor de aire a agua (Mono bloc)

Instrucciones de instalación adjuntas.

Gracias por comprar un producto Panasonic.

Antes de utilizar el sistema, sírvase leer atentamente estas instrucciones de funcionamiento y consérvelas como futura referencia.

Contenido

Precauciones de seguridad 31-33

Ajuste de la configuración inicial 34-35

Forma de uso 36-40

Mantenimiento 40

Localización de averías 41-42

Información 43

Antes de su uso, asegúrese de que se haya instalado correctamente por un instalador autorizado, siguiendo las instrucciones dadas.

• La bomba de calor de aire a agua de Panasonic (Mono bloc) está diseñada para su uso con un acumulador ACS de Panasonic. Si no se utiliza junto con el acumulador ACS de Panasonic, Panasonic no garantiza el funcionamiento normal ni la fiabilidad del sistema.
• Estas instrucciones de funcionamiento explican cómo utilizar el sistema empleando la unidad Mono bloc.
• Para poder funcionar con otros productos como el acumulador ACS, radiador, termostato externo y unidades de suelo radiante, consulte las instrucciones de funcionamiento de cada producto.
• Es posible que algunas funciones descritas en este manual no se apliquen a su sistema.
• Consulte a su servicio técnico autorizado más cercano para obtener información.

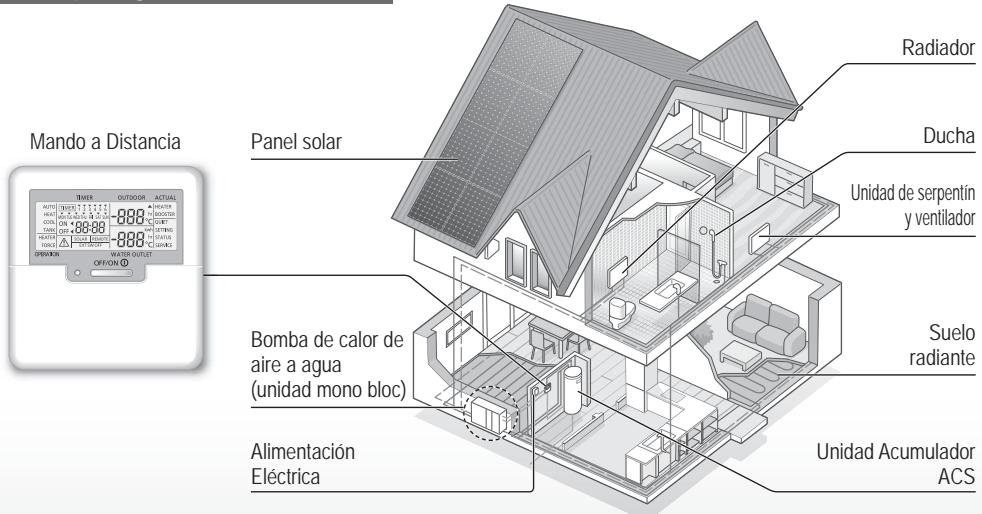

Descripción general del sistema

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado.

Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

Condiciones de funcionamiento

	CALENTAMENTO
Temperatura de la calidad de agua (°C) (Min. / Max.)	25 / 65
Temperatura ambiente exterior (°C) (Min. / Max.)	-20 / 35

Cuando la temperatura exterior está fuera del intervalo de la tabla, la calidad de calentamiento del equipo disminuirá significativamente y la unidad monobloc podrá detener su funcionamiento como medida de protección. La unidad se reiniciará automáticamente una vez que la temperatura exterior regrese al intervalo especificado.

Para evitar lesiones personales, lesiones a terceros o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

ADVERTENCIA

Estaadicación advierte delpossiblepeligro de muerte o de daños graves.

PRECAUCIón

Estaadicación advierte de los posibles daños o desperfctos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

×	Este@simbolo denominatuna acción que estáPROHIBIDA.

 Estos@simbolosdenotanaxonoesOBLIGATORIAS.

ADVERTENCIA

Unidad monobloc

Este aparato puede ser utilizado por niños a partir de 8 años y personas con discapacidades mentales, sensoriales o físicas, o con falta de experiencia y conocimientos, si han recibido formación o supervisión en relación al uso seguro del aparato y si comprenden los riesgos que entraña. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben realizarlos los niños sin supervisión.

Por favor, consulte a un servicio técnico autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Confirme con el servicio técnico autorizado o el especialista el uso de cualquier tipo de refrigerante especificado. Utilizar un tipo de refrigerante diferente al especificado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad Mono bloc; las partes rotatorias podrían provocarle lesiones.

No toque la unidad Mono bloc durante una tormenta, ya que podría recibir una descarga eléctrica.

No se siente ni se ponga de pie sobre la unidad, se podría caer accidentalmente.

Alimentación eléctrica

No utilice un cable modificado, unido con empalmes, un cable de extensión o un cable no específico para evitar sobrecalentamiento e incendios.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

• No conecte a la misma toma de corriente con otros equipos.
• No lo manipule con las manos mojadas.
• No doble ni retuerza el cable de alimentación.

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualificada.

Esta unidad está equipada con un interruptor por corriente residual (RCCB). Pida a un servicio técnico autorizado que verifique regularmente el funcionamiento del RCCB, especialmente después de la instalación, inspección y mantenimiento. Un mal funcionamiento del RCCB puede provocar una descarga eléctrica y/o un incendio.

Se recomienda encarecidamente instalarlo con un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

Antes de obtener acceso a los terminales, se deben desconectar todos los circuitos de alimentación.

Deje de utilizar el producto si se produce cualquier anomalía o fallo y desconecte la alimentación eléctrica. (riesgo de humo/fuego/ descarga eléctrica)

Ejemplos de anormalidad o fallo

• El RCCB salta frecuentemente.
• Se percibe olor a humo.
• Se percibe un ruido o vibración anómalos en la unidad. Hay escapes de agua caliente de la unidad.

Contacte inmediatamente con su servicio técnico o instalador autorizado local para su mantenimiento/reparación.

Use guantes durante la inspección y el mantenimiento.

Este equipo debe conectarse a tierra para evitar descargas eléctricas o incendios.

Evite descargas eléctricas desconectando la alimentación eléctrica del aparato antes de limpiarlo o repararlo.

Este aparato es para múltiples usos. Para evitar descargas eléctricas, quemaduras y/o lesiones mortales, asegúrese de desconectar toda la alimentación eléctrica antes de acceder a cualquier terminal de la unidad.

PRECAUCIÓN

Unidad Monobloc

No limpie la unidad con agua, benceno, disolvente o limpiador en polvo, para evitar daños o corrosión en la unidad.

No instale la unidad cerca de ningún combustible ni en un baño. De lo contrario, podría causar una descarga eléctrica y/o un incendio.

No toque la tubería de descarga de agua de la unidad durante la operación.

No coloque ningún material sobre la unidad ni debajo de ella.

No tocar las partes de aluminio angulosas, ya que pueden causar daños.

No utilice el sistema durante la esterilización para evitar quemarse con el agua caliente o que se caliente excesivamente durante la ducha.

Evite las fugas de agua asegurándose de que el tubo de drenaje está correctamente conectado.

Después de un largo periodo de uso, asegúrese de que el bastidor de instalación no se encuentre deteriorado. Un bastidor deteriorado puede provocar que la unidad se caiga.

Pida a un servicio técnico autorizado que determine los niveles de los ajustes de campo de referencia de esterilización de acuerdo con las leyes y regulaciones locales.

Mando a distancia

No moje el mando a distancia. En caso contrario, puede provocar una descarga eléctrica y/o un incendio.

No presione los botones del mando a distancia usando objetos duros y afilados. En caso contrario, puede provocar daños en la unidad.

No lave el mando a distancia usando agua, benceno, disolvente o limpiador en polvo.

No inspeccione ni realice el mantenimiento del mando a distancia usted mismo.

Consulte con un servicio técnico autorizado para evitar lesiones personales provocadas por un uso incorrecto.

Servicio técnico

Seleccione los modos y determine la configuración según el sistema disponible en su hogar. Se recomienda que cualquier cambio de configuración lo realice un servicio técnico o especialista autorizado.

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambie.
• El mando a distancia se puede usar para varias instalaciones.
• Asegúrese de que el LED de funcionamiento está APAGADO antes de realizar la configuración.
• Es posible que el sistema no funcione correctamente si se configura de forma errónea. Consulte con un servicio técnico autorizado.

① Pulse SET y CHECK simultáneamente y manténgalo pulsado durante 5 segundos hasta que la pantalla muestre SETTING STATUS. ② Pulse o para seleccionar el menú. ③ Pulse SELECT para acceder al menú. ④ Pulse o para seleccionar YES/NO, u otras opciones.

YES: para activar el menú

NO: para desactivar el menú

Menu (1 ~ 17)	Configuración por defecto	Configuración		Pantalla
1 Conexión del termostato de la sala Para selectionar si se conecta o no el termostato de la sala optional.	NO	YES	NO	ro añ con
2 Seleección de la resistencia electrónica de apoyo Para reducir la potencia del calefactor si no es necesario. *Las options de kW varian dependiendo del modelo.	9 kW	*3 kW / 6 kW / 9 kW		HEATER CAP
3 Prevencion de congelación del sistema de agua Paraactivar o desactivar la prevencion de congelación de agua cuando launidad está en OFF.	YES	YES	NO	Rat, Fre
4 Accumulador ACS Para selectionar si se conecta o no launidad de accumulator ACS optional. Nota: Si se selección NO, se omiten los nombres 5 al 15.	NO	YES	NO	TANK con
5 Prioridad solar Para selectionar el uso del panel solar para el calentimiento del accumulator ACS.	NO	YES	NO	SOLAR Pry
6 Prioridad de calefacción Para elegir la calefacción de la sala como prioridad durante el modo HEAT + TANK. Nota: Si se selección YES, se omiten los nombres 7 y 8 en el modo HEAT + TANK.	NO	YES	NO	HEAT Pry
7 Intervalo de operación de calefacción Paraajustar el intervalo del modo HEAT durante el modo HEAT + TANK. Nota: Si se selectiona YES en el dato 6, se omite este dato.	3 horas	0,5 horas ~ 10 horas		HEAT int
8 Intervalo de configuracion del serviceo para ACS Paraajustar el intervalo del accumulator ACS durante el modeo HEAT + TANK. Nota: Si se selectiona YES en el dato 6, se omite este dato.	30 minutes	5 Minutes ~ 1 hora 35 Minutes		TANK int
9 Calefactor de refuerzo Para activar o desactivar el calefactor de refuerzo del accumulator ACS. Nota: Si se selección NO, se omite el menu 10.	YES	YES	NO	BOOSTER Fun
10 Tiempo de retardo de conexión del calefactor de refuerzo Para retardar el tiempo de activación del calefactor de refuerzo.msteadas el sistema se está calentando el accumulator ACS.	1 hora	20 horas ~1 hora 35 horas		BOOSTER d.Ly
·No utilise el sistemas durante la esterilización para evitar quemarse con el agua caliente o que se caliente excessivamente durante la ducha. ·Pida a un service técnicno autorizzato que determine los niveles de los ajustes de Campo de función de esterilización de ac器do con las leyes y regulaciones locales.
11 Esterilización Para esterilizar el accumulator ACS, si es NEEDario. Nota: Si se selección NO, se omiten los nombres 12 al 14.	YES	YES	NO	Strl Fun
12 Fecha y hora de esterilización Paraaabstur el temporizador de esterilización.(Solo una vez a la semana. Funciona incluso en estado de眼看)	Monday12:00	Monday - Sunday0:00 ~ 23:50		Str
13 Temperatura de esterilización Paraaabstur la temperatura de esterilización.	70 °C	40 °C ~ 75 °C		Strl boi
14 Continuación de la esterilización Para Maintener la temperatura de calentimiento a fin de completar la esterilización.	10关键时刻	5关键时刻 ~1 hora		Str aPr
15 Resistencia bandeja de condensados Para selección si se conecta o no la resistencia bandeja base optional. Nota: Si se selección NO, se omite el dato 16.	NO	YES	NO	bPAn htr
16 Tipo de resistencia bandeja de condensados Tipo A - La resistencia bandeja de condensados se activa sola durante la operación de descogelación. Tipo B - La resistencia bandeja de condensados se activa cuando la temperaturea ambiente exterior es de 5 °C o menos.	A	A	B	bPAn htr
17 Secado de pavimento Durante la Construción, para secar el cemento a una temperatura prefijada.No utilise este dato para ningún other propósito ni en ningún other momento que no sea el de la Construcción (Consulte pagsina de información).	-	1 día ~ 99 días		dr y Con

Persona

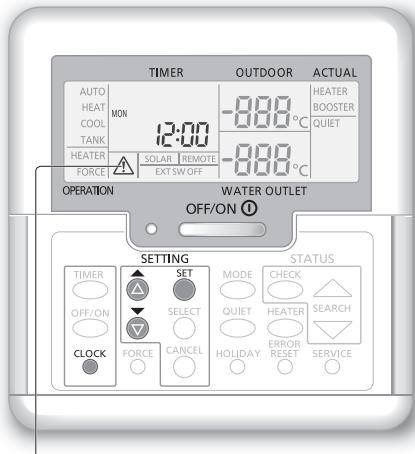

Preparación del mando a distancia

① Pulse CLOCK ② Pulse o para fijar la fecha actual. ③ Pulse ^E para confirmar. ④ Repita los pasos ② y ③ para fijar la hora actual.

Nota:

• La fecha y la hora actual se deben fijar en los casos individuales:
• Cuando se enciende por primera vez.
• Cuando ha pasado mucho tiempo desde que se encendió por primera vez.
• La hora actual que se fije será la hora estándar para todas las operaciones del temporizador.

Persona

Conectar o desconectar el sistema

Cuando el sistema está en ON (ENCENDIDO), el LED de funcionamiento bajo la atmósfera de la hora de agua real y la temperatura ambiente exterior se muestran en pantalla.

Selección del modo de operación

Pulse MODE para seleccionar el modo de operación.

• El funcionamiento de HEAT (calefacción) de los radiadores/suelo radiante se puede poner en ON (ENCENDIDO) u OFF (APAGADO).
• La unidad Mono bloc proporciona calor al sistema.
• La unidad Mono bloc proporciona calor al acumulador ACS y al sistema.
• Este modo no se puede seleccionar cuando el acumulador ACS no está instalado.
• El acumulador ACS se puede poner en ON (ENCENDIDO) u OFF (APAGADO).
• La unidad Mono bloc proporciona calor al acumulador ACS.

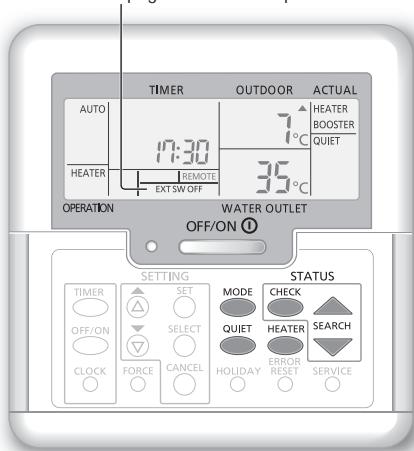

Inicio del calefactor de apoyo

• El calefactor de apoyo proporciona calor extra cuando la temperatura exterior es baja. El calefactor de apoyo solo funciona en el modo de calefacción.
• Una vez configurado el calefactor de apoyo, funciona automáticamente cuando se cumplen las condiciones.
• Para desactivar el calefactor de apoyo, pulse de nuevo.

El sistema se apaga con un interruptor externo.

Disfrute de un funcionamiento silencioso.

-Esta operación reduce el ruido de la unidad Mono bloc. Esta condición disminuye la capacidad de calefacción.

Modo de verificación del estado del sistema

① Pulse Check.

(La parte superior).

② Pulse o para comprobar el modo seleccionado.

• Secar cemento (no se muestra durante el funcionamiento normal)
• La temperatura de entrada de agua
• Temperatura del acumulador ACS
• Frecuencia de trabajo del compresor Historial de errores
• Consumo eléctrico total en el modo calefacción (Hasta 999 días)
• Consumo total de energía en el modo de reposo (Hasta 999 días)
• Pulse para salir del modo STATUS.

Nota:

• Una vez que se ha entrado en el modo STATUS, la pantalla muestra STATUS.
• El modo STATUS no se puede activar cuando la pantalla muestra SETTING.
• El consumo eléctrico total es un valor estimado bajo en AC 230 V y puede diferir del valor medido con un equipo preciso.

Servicio Técnico

Configuración de la temperatura del sistema

El sistema controla la temperatura de cada menú según la temperatura ambiente exterior.

• Para hacer operaciones temporales, asegúrese de contactar con el servicio técnico más cercano.

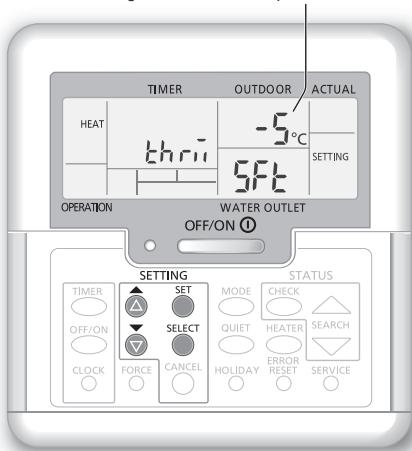

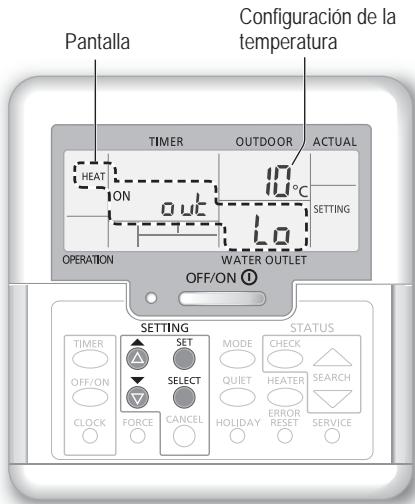

① Pulse y mantenga pulsado SET durante 5 segundos para acceder al modo de configuración del intervalo de temperatura. (La pantalla muestra SETTING.)

② Pulse o para seleccionar un menú. ③ Pulse SELECT para acceder al menú. ④ Pulse o para ajustar la temperatura deseada. ⑤ Pulse para confirmar la configuración.

• Repita los pasos ② al ⑤ para configurar otros menús.

Comprobación del intervalo de temperatura

① Pulse y mantenga pulsado durante 5 segundos para acceder al modo de configuración del intervalo de temperatura. ② Pulse o para seleccionar un menú.

Pulse CANCEL para salir.

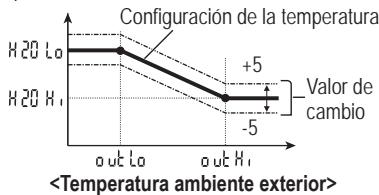

Menu	Configuración por defecto	Configuración de la temperatura	Pantalla
Configuración de una temperatura ambiente exterior baja.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Configuración de una temperatura ambiente exterior alta.	15 °C	-15 °C ~ 15 °C		ON out Hi
Configuración de la temperature de laitters de agua cuando la temperatura ambiente exterior es baja.	55 °C	25 °C ~ 65 °C		ON H20 Lo
Configuración de la temperature de laitters de agua cuando la temperatura ambiente exterior es alta.	35 °C	25 °C ~ 65 °C		ON H20 Hi
Durante el modo HEAT, la temperatura de laitters de agua se ajusta como se muestra en el diagrama de la derecha. Se realiza bajo del intervalo de temperatura prefijado.
Configuración de la temperature ambiente exterior para poner en OFF (APAGAR) elrectionamento de la calefaction durante el modo HEAT.	24 °C	5 °C ~ 35 °C	HEAT	OFF SET
Configuración de la temperature ambiente exterior para poner en ON (ENCENDER) el calefactor de apoyo.	0 °C	-15 °C ~ 20 °C	HEATER	ON out SET
Configuración de la temperature del accumulator ACS.	52 °C	40 °C ~ 75 °C	TANK	SET

Cambio de la temperatura del agua

Permite cambiar fácilmente la temperatura del agua cuando la configuración no es la deseada.

① Pulse SET para acceder al modo de cambio de la temperatura del agua. ② Pulse SELECT para cambiar la configuración. ③ Pulse o para fijar la temperatura deseada. (intervalo de temperatura: -5°C 5°C)

Configuración de la temperatura deseada

④ Pulse SET para confirmar la configuración.

CANCEL - Pulse o espere 30 segundos para salir del modo SETTING. - La temperatura fijada se almacenará en el sistema una vez confirmada. - El modo SETTING no se puede activar cuando los indicadores SERVICE y STATUS están encendidos. - El sistema ajusta la temperatura según el intervalo de temperatura de la calidad del agua.

Modo de vacaciones

• Configurando las fechas en el modo de vacaciones, fomenta el ahorro energético cuando se encuentra de vacaciones, y permite al sistema reanudar el funcionamiento a la temperatura prefijada después de sus vacaciones.
• Asegúrese de que el sistema se encuentra en OFF (APAGADO) antes de realizar la configuración.
• El sistema reanudará el funcionamiento automáticamente a las 00:00 AM cuando terminen las vacaciones.
• El día en que se configura el modo HOLIDAY (VACACIONES) se cuenta como día 1.

Ejemplo:

Configuración del modo de vacaciones el 21 de junio, a las 08:00 AM. Si establece 3 días, el sistema reanudará el funcionamiento el 24 de junio, a las 00:00 AM.

HOLIDAY: ① Pulse para acceder al modo HOLIDAY (VACACIONES). ② Pulse o para fijar los días deseados. (Intervalo de ajuste: 1 día ~ 999 días) ③ Pulse SET para confirmar la configuración.

Nota:

CANCEL

• Pulse o espere 30 segundos para salir del modo HOLIDAY (VACACIONES).

Persona

Configuración del temporizador semanal

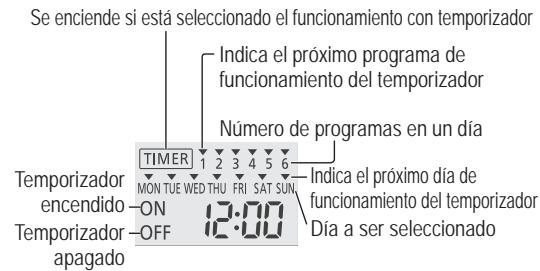

Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día.

① Pulse para acceder al modo de configuración del temporizador. ② Pulse o para seleccionar el día deseado. ③ Pulse SELECT para confirmar la selección. ④ Parpadeará el "1", pulse SELECT para establecer el programa 1. ⑤ Pulse OFF/ON para seleccionar ON u OFF y encender o apagar el temporizador. ⑥ Pulse o para seleccionar la hora deseada. Puede establecer MODE QUIET HEATER y el ajuste de cambio térmico de temperatura del agua. ⑦ Pulse SET para confirmar el programa 1. El día seleccionado se resaltará con ∇.

• Después de 2 segundos, la pantalla pasará al próximo programa. Repita los pasos ④ a ⑦ para configurar los programas 2 a 6.
• Durante el ajuste del temporizador, si no se pulsa un botón durante 30 segundos, o se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Para comprobar el programa actual del temporizador

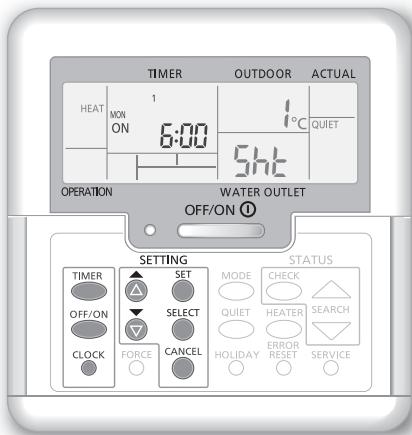

① Pulse TIMER para acceder al modo de temporizador y pulse SELECT para introducir el ajuste de Fecha. ② Pulse o 📦 hasta que se muestre la Fecha deseada, y pulse SELECT para confirmar la selección. ③ Pulse o para comprobar los programas fijados.

Para modificar el programa actual del temporizador o agregar un programa de temporizador nuevo

① Realice los pasos ① al ⑦ de la "Configuración del temporizador semanal" para modificar el programa de temporizador existente, o agregar cualquier programa de temporizador.

Para cancelar el programa actual del temporizador

① Pulse SELECT para introducir la Fecha. ② Pulse o 📦 hasta que se muestre la Fecha deseada, y pulse 🅥 para acceder a la configuración del programa. ③ Pulse o 📦 hasta que aparezca el programa deseado. Pulse 📦 para cancelar el programa y 📦 desaparecerá.

Para activar/desactivar el temporizador semanal

• Para desactivar la configuración del temporizador semanal, pulse TIMER y después pulse CANCEL
• Para activar la configuración del temporizador semanal, pulse TIMER, y después pulse SET.

Configuración del temporizador semanal

Nota:

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido del sistema debido a la activación del temporizador, se usa la última temperatura establecida para el control de la temperatura del agua.
• El mismo programa de temporizador no se puede repetir el mismo día.
• Internacionalmente, el encuentro tuvo un peso de 10.500 euros y se valoró en 12.500 euros.

Mantenimiento

Unidad Monobloc

En caso de un corte del suministro eléctrico o un fallo de funcionamiento de la bomba, drene el sistema (tal como se indica en la imagen singular).

Si hay agua estancada en el interior del sistema, es muy probable que se congele, lo que podrá dañar el sistema.

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podrá provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que esté cerca de la unidad Monobloc para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

Filtro externo

• Limpie el filtro externo al menos una vez al año. Si no lo hace, puede obstruirse el filtro, lo que puede provocar una avería del sistema. Consulte con un servicio técnico autorizado.

Inspección

• Con el fin de garantizar el rendimiento óptimo de las unidades, las inspecciones de temporada de las mangueras, del filtro externo y del cableado se deben llevar a cabo en intervalos regulares. Consulte con un servicio técnico autorizado acerca del mantenimiento.
• Limpie cualquier obstrucción sobre las ventilaciones de entrada y salida de aire de la unidad Monobloc.

Si no se va a utilizar la unidad durante un período prolongado de tiempo

• No apague la alimentación eléctrica. Si apaga la alimentación eléctrica, dejará de funcionar la bomba de agua automática, lo que provocará un atasco en la bomba de agua.

No utilice la unidad si

Apague el suministro de energía

y fuego. Consulte con el servicio técnico autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños han entrado en el mando a distancia.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

Las siguientes señales no indican un mal funcionamiento.

Señal	Causa
Sonido de burbujeo durante elFuncimiento.	• flujo del refrigerante en el interior de laupon.
El aparato tarda variousinosounenfuncinartrasvolver aencenderlo.	• El retraso responde a undispositivo de proteccion para el compresor de laupon.
LauponMono blocgeneraaguaovapor.	• Se produce condensacion o evaporacion en lostubos.
Sale vapor de lauponMono blocenelmode de calefacción.	• Se debe alproceso de descongelacion en elintercambiadorde calor.
Nofunciona lauponMono bloc.	• Se debe al control del proteccion del systemcuando la temperatureaexteriorseencuentrafuera del intervalo delfunctionamento.
Elfuncimiento delsystema seapaga.	• Se debe al control del proteccion del systema.Cuando la temperatureaenterada deaguaestapordebajo de los \(10^{\circ}C\),el compresor se detiene y se enciende elcalefactorde apoyo.
Alsystema lecuesta calentarse.	• Cuando se calientansimultaneamenteles radiadoresy el sueño radiante,la temperaturedelaqua calienteypeedescender, lo quepuedecircirlambdacapacidaddelcalefactiondelystema.Cuando la temperatureairexterioresaja, esposibleque el systema necesitemas tiempopara calentarse.Algun elemento, como la nieve acumulada,bloquea la saliva oetrada de aire enlauponMono bloc.Cuando la temperaturedela saliva defaqufjadaesaja, esposibleque lesystema necesitemas tiempopara calenfarse.
Elsystema no se calienta alinstante.	• El systematardarouno en calentar elagua sicomienzaafuncionarconaguaa temperaturabaja.
Elcalefactor de apoyo se ENCIENDeautomáticasamente cuando se desactiva.	• Se debe al control del proteccion del systemdela intercambiadorde calor delanupon.
Empieza afuncionar automáctamentecuando no estad configurado eltemporizador.	• Se haajustado eltemporizadorde esterilización.
Elconsumoeléctrico de pantallapermanece en elvaloranterior.	• La memoria se guardacadahora.Si se producenu corte delsuministroeléctrico,se mostraranlosdatosguardadosenlaúltima hora.CANCELElconsumotaldeenergiaha alcanzado los999 días.Pulse®paraponeralcontadora cero.
ElindicadorHEATparpadea en pantalla.	• El systemestallelevandoacabooperación deloperaciónde descongelación.
Continuiduranteunosinoslereudo fuertedel refrigerante.	• Estáprovocado porelcontrol del protecciondurante laoperación deldescongelaciónauna temperaturambiente exteriorinferiora-10°C.

Compruebe lo siguiente antes de llamar a un técnico.

Señal	Compruebe
El modo HEAT no funciona de forma eficiente.	·Programa la temperatura correctamente. ·Cierre la valvula del calefactor del panel. ·Limpierialquier obstruccion de las ventilaciones de entrada y salida de aire de la unidad Mono bloc.
Funcioncimiento ruidoso.	·La unidad Mono bloc o la unidad interior estánd instaladas en una pendiente. ·Cierre bien la tapa.
Elsystemo no funciona.	·Eldisyuntor ha saltado o se haactivado.
El LED de funciona no se enciende o no se muestra nada en el mando a distancia.	·Compruebe que la alimentacionelectrica funciona correctamente, y que no se haya producido un corte del suministroelectrico.

Botón de modo calefactor forzado

FORCE: Si el sistema no funciona correctamente, se puede usar el calefactor de apoyo para calentar el agua.

Pulse ON para encender el calefactor de apoyo.

OFF/ON ①

• Pulse OFF para apagar el calefactor de apoyo.
• En el modo calefactor forzado, no se puede usar otra dirección. Esta característica solo está disponible para determinados códigos de error.
• Consulte al distribuidor para obtener más detalles.

El LED de funcionamiento parpadea y aparece un número de error en la pantalla.

TIMER
TIMER1	2 3 4 5 6
MON TUE WED THU FRI SAT SUN	H 75
ON
OFF

Pantalla de diagnóstico	Anomalía o funciona el control de protección
H12	Discordancia de calidad
H15	Anomalía en el sensor de temperatura del compresor
H20	Anomalía en la bomba de agua
H23	Anomalía en el sensor del refrigerante 1
H27	Anomalía en la valvula de servicios
H42	Protección contra baja presión del compresor
H62	Anomalía en el flujo de agua
H63	Anomalía en el sensor de baja presión
H64	Anomalía en el sensor de alta presión
H65	Anomalía en la circulación de agua de descogelación
H70	Anomalía en la protección contra sobrecarga del calefactor de refuerzo
H72	Anomalía en el sensor de temperatura del accumulator ACS
H76	Error de communicator del mando a distancia
H90	Anomalía de communicator interior / exterior
H91	Anomalía en la protección contra sobrecarga del calefactor del accumulator ACS
H95	Anomalía en la connexion de tension
H98	Protección contra alta presión exterior
H99	Prevencion contra collagenación del intercambiador de calor interior

Pantalla de diagnóstico	Anomalía o funciona del control de protección
F12	Interruptor de presión activado
F14	Rotación del compresor deficiente
F15	Anomalía por bloqueo del motor del ventilador exterior
F16	Protección general de corriente
F20	Protección contra sobrecarga de temperatura del compresor
F22	Protección contra sobrecarga de temperatura del módulo de transistores
F23	Funcimiento anomalo de pico de CC
F24	Ciclo de refrigeración anomalo
F25	Anomalía en energia / calentimiento
F27	Anomalía en el interruptor de presión
F30	Anomalía en el sensor de calidad de agua 2
F36	Anomalía en el sensor de temperatura del aire exterior
F37	Anomalía en el sensor de entrada de agua
F40	Anomalía en el sensor de descarga exterior
F41	Anomalía en la corrección del factor de energia
F42	Anomalía en el sensor del intercambiador de calor exterior
F43	Anomalía en el sensor de descongelación exterior
F45	Anomalía en el sensor de salute de agua
F46	Anomalías en la desconexión del transformador de corriente exterior
F48	Anomalía en el sensor de temperatura del evaporador exterior
F49	Anomalía en la omisión del sensor de temperatura de salute
F95	Anomalía en la alta presión de refrigeración

Información para sistemas sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar los aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para equipos empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos en la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

El uso/configuración debe dejarse a cabo solamente por el servicio técnico/especialista autorizado.

Función de secado de pavimento

• Durante la construcción, para secar el cemento a una temperatura prefijada.

① Mantenga pulsado SET y CHECK simultáneamente durante 5 segundos hasta que en la pantalla aparezca "ro o i con". ② Pulse (dr y Con" aparece en la pantalla.) SELECT ③ Pulse para seleccionar el día. Pulse o para fijar la temperatura deseada. ④ Pulse SET para confirmar la selección. ⑤ Repita los pasos ③ y ④ para establecer otros días y una temperatura diferente.

CANCEL Pulse para salir.

Para reiniciar el mando a distancia a la configuración por defecto

① Pulse , , de forma continua durante 5 segundos. El funcionamiento está apagado durante este periodo. ② En la pantalla aparece "dfLc, dRc, dnE" durante 2 segundos para confirmación. Después de 2 segundos, va a la pantalla normal.

Para prevenir sobrecalentamiento, incendio o CHOQUE ELÉCTRICO:

Para verificar el programa del temporizador actual

Para cancelar el programa del temporizador actual

Para desactivar/activar el Temporizador Semanal

Verifique lo siguiente antes de pedir asistencia.
