MANUALE UTENTE WH-MHF09G3E5 PANASONIC

Istruzioni operative 58-71

Pompa di calore Aria-acqua (Mono bloc)

Istruzioni per l'installazione allegate.

Grazie per aver acquistato un prodotto Panasonic.

Prima di utilizzare il sistema, si prega di leggere attentamente le istruzioni operative e di conservare questo opuscolo per potervi fare riferimento in futuro.

Indice

Precauzioni per la sicurezza 59-61

Regolazione delle impostazioni iniziali ...62-63

Modalità d'uso 64-68

Manutenzione 68

Soluzione dei problemi 69-70

Informazioni 71

Prima dell'uso, assicurarsi che il sistema sia stato installato correttamente da un rivenditore autorizzato in base alle istruzioni fornite.

• La pompa di calore Aria-acqua (mono bloc) Panasonic è progettata per essere utilizzata con l'unità serbatoio acqua Panasonic. Tranne in caso di utilizzo con l'unità serbatoio acqua Panasonic, Panasonic non garantisce il normale funzionamento né l'affidabilità del sistema.
• Queste istruzioni operative descrivono come azionare il sistema utilizzando l'unità mono bloc.
• Per il funzionamento di altri prodotti quali serbatoio dell'acqua, radiatore, termo-controllo esterno e unità sotto-pavimento, vedere le istruzioni operative di ciascun prodotto.
• Alcune funzioni descritte in questo manuale potrebbero non applicarsi al sistema dell'utente.
• Consultare il rivenditore autorizzato più vicino per ulteriori informazioni.

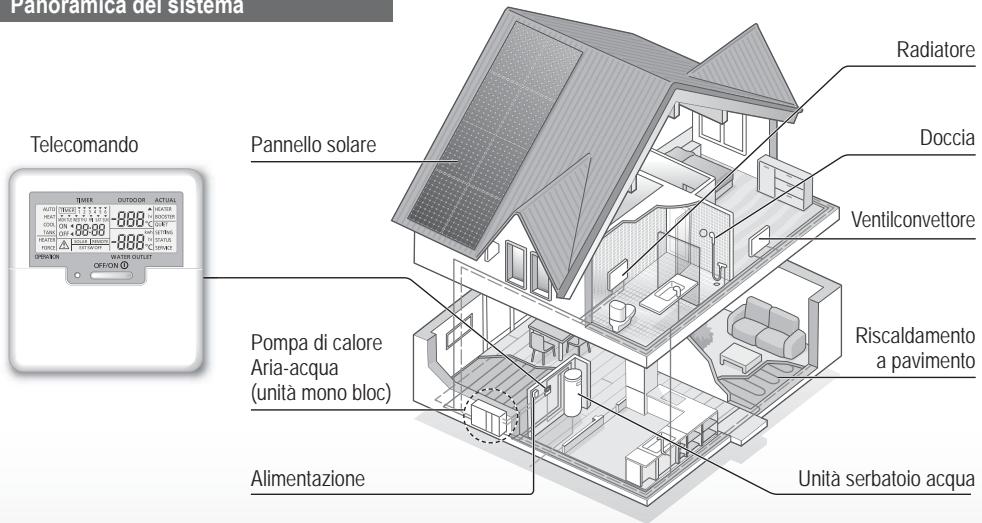

Panorama del problema

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio.

I contenuti del presente manuale sono soggetti a modifica senza preavviso e verranno aggiornati in base alle innovazioni future.

Condizioni operative

	RISCALDAMENTO
Temperatura acqua in uscita (°C) (Min. / Max.)	25 / 65
Temperatura ambiente esterno (°C) (Min. / Max.)	-20 / 35

Quando la temperatura esterna non è compresa nella gamma individuata nella tabella, la capacità di riscaldamento diminuirà sensibilmente e l'unità monoblocco può arrestarsi per sicurezza. L'unità si riavvia automaticamente quando la temperatura esterna torna alla gamma specificata.

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue:

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o lesioni gravi.

ATTENZIONE

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

Unità Monoblocco

Questo apparecchio può essere utilizzato da bambini dagli 8 anni di età in su e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e competenza, se vengono supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e sono consapevoli dei potenziali pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini senza supervisione.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso di qualunque tipo di refrigerante specificato. L'uso di un tipo di refrigerante diverso da quello specificato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infiammabile. La mancata osservanza di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità monoblocco; i componenti rotanti possono provocare lesioni.

Non toccare l'unità monoblocco durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non sedersi o camminare sull'unità, si può cadere in modo accidentale.

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzare un cavo modificato, un connettore, una prolunga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico:

Non condividere la presa di corrente con altri apparecchi. - Non utilizzare con mani bagnate. Non piegare eccessivamente il cavo di alimentazione elettrica.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, a un centro di assistenza autorizzato o a un tecnico qualificato onde evitare rischi.

Questa unità è dotata di interruttore differenziale (RCCB). Chiedere a un rivenditore autorizzato di controllare regolarmente il funzionamento dell'RCCB, soprattutto dopo l'installazione, l'ispezione e la manutenzione. Un malfunzionamento dell'RCCB potrebbe causare scosse e/o incendi.

Per evitare scosse e/o incendi, si raccomanda fortemente l'installazione di un interruttore differenziale (RCD).

Prima di accedere ai terminali, è necessario scollegare tutti i circuiti di alimentazione.

Smettere di usare il prodotto quando si verifica un'anomalia/guasto e scollegare l'alimentazione. (rischio di fumo/fiamme/scosse elettriche) Esempi di anomalia/guasto: l'RCCB scatta frequentemente. Si avverte un odore di bruciato. Si avvertono vibrazioni o rumori anomali dell'unità. L'unità perde acqua calda. Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Indossare guanti durante l'ispezione e la manutenzione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Scollegare l'alimentazione per evitare scosse durante la pulizia o la manutenzione.

Questo apparecchio è per usi multipli. Per evitare scosse, ustioni e/o lesioni mortali, assicurarsi di scollegare tutte le fonti di alimentazione prima di accedere ai terminali dell'unità.

ATTENZIONE

Unità monoblocco

Non lavare l'unità con acqua, benzina, diluenti o polveri detergenti aggressive al fine di evitare danni o corrosione all'unità.

Non installare l'unità vicino a combustibili o in bagno. Altrimenti, potrebbe causare scosse e/o incendi.

Non toccare il tubo di scarico dell'acqua dell'unità durante il funzionamento.

Non porre materiali sull'unità o rimuoverli da essa.

Non toccare la lama in alluminio affilata; le parti affilate potrebbero causare lesioni.

Non utilizzare il sistema durante la sterilizzazione, per evitare bruciature con acqua calda o surriscaldamento della doccia.

Evitare perdite d'acqua verificando che il tubo di scarico sia collegato correttamente.

Quando l'apparecchio è stato utilizzato per un periodo di tempo prolungato, assicurarsi che la struttura di supporto non si sia deteriorata. Il deterioramento di tale struttura potrebbe causare la caduta accidentale dell'unità.

Chiedere a un rivenditore autorizzato di determinare il livello delle impostazioni del campo della funzione di sterilizzazione in conformità alle leggi e normative locali.

Telecomando

Non bagnare il telecomando. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche e/o incendi.

Non premere i pulsanti del telecomando con oggetti duri e appuntiti. La mancata osservanza di questa precauzione potrebbe causare danni all'unità.

Non lavare il telecomando con acqua, benzina, diluenti o polveri detergenti aggressive.

Non ispezionare né eseguire interventi di manutenzione sul telecomando da soli. Consultare un rivenditore autorizzato per evitare lesioni personali causate da un uso scorretto.

Rivenditore

Selezionare i menu e definire le impostazioni in base al sistema disponibile in casa. È consigliabile che tutte le modifiche alle impostazioni siano eseguite da un rivenditore autorizzato o uno specialista.

• Dopo l'installazione iniziale, è possibile regolare manualmente le impostazioni. Le impostazioni iniziali restano attive fino a quando l'utente non le modifica.
• Il telecomando può essere usato per installazioni multiple.
• Prima dell'impostazione, assicurarsi che il LED di funzionamento sia impostato su OFF.
• Il sistema potrebbe non funzionare correttamente se impostato in modo errato. Consultare un rivenditore autorizzato.

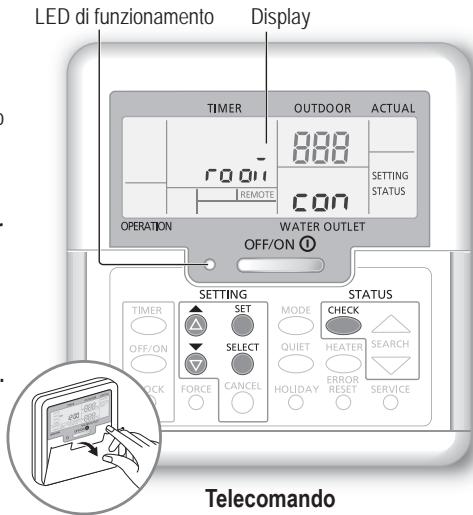

1. Premere e tenere premuti simultaneamente SET e CHECK per 5 secondi finché il display non indica SETTING STATUS.

2. Premere ▲ o ▼ per selezionare il menu. Premere SELECT per accedere al menu. Premere ▲ o ▼ per selezionare YES/NO o altre opzioni.

YES: consente di abilitare il menu.

NO: consente di disabilitare il menu.

5. Premere SET per confermare.

Menu (1 ~ 17)		Impostazione predefinita	Impostazione		Display
1	Collegamento termostato stanzaConsente di scegliere se eseguire o meno il collegamento al termostato dellaStanza opzionale.	NO	YES	NO	ro ai con
2	Selezione riscaldatore di riservaConsente di ridurre la potenza del riscaldatore qualora non necessaria.*Le opzioni di kW possono variate in base al modello.	9 kW	*3 kW / 6 kW / 9 kW		HEATER CAP
3	Anticongelamento dell'impianto idraulicoConsente di attivare o disattivare la funzione anticongelamento dell'acqua quando il sistema è impostato su OFF.	YES	YES	NO	Rnt , Fre
4	Collegamento serbatoioConsente di scegliere se eseguire o meno il collegamento all'unità serbatoio dell'acqua opzionale.Notà: se è selezionato NO, i menu dal 5 al 15 vengono saltati.	NO	YES	NO	TANK	con
5	PRIORITY SOLARConsente di selezionare l'uso del pannello solare per il riscaldamento del serbatoio dell'acqua.	NO	YES	NO	SOLAR	Priy
6	PRIORITY RISCALDAMENTOPer selezionare il riscaldamento dellaStanza come priorità durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES, i menu 7 e 8 vengono saltati per la modalità HEAT (CALDO) + TANK (SERBATOIO).	NO	YES	NO	HEAT	Priy
7	Intervallo funzionamento riscaldamentoConsente di impostare l'intervario per la modalità HEAT (CALDO) in modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES nel menu 6, quello menu viene saltato.	3 ore	0,5 ore ~ 10 ore		HEAT	int
8	Intervallo riscaldamento serbatoioConsente di impostare l'intervario per il serbatoio dell'acqua durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES nel menu 6, quello menu viene saltato.	30 minuti	5 minuti ~ 1 ora e 35 minuti		TANK	int
9 Riscaldatore ausiliario Consente di attivare o disattivare il riscaldatore ausiliario del serbatoio dell'acqua. Nota: se è selezionato NO, il menu 10 viene saltato.	YES	YES	NO		BOOSTER	Fun
10 Timer di ritardo del riscaldatore ausiliario Consente di impostare l'ora di ritardo per l'attività del riscaldatore ausiliario nelle sisterna riscala dal serbatoio dell'acqua.	1 ora	20 minuti ~ 1 ora e 35 minuti		BOOSTER	dL y
· Non utilizzato il systema durante la sterilizzazione, onde evitare bruciature con acqua calda o surriscaldamento della doccia. · Chiedere a un rivenditore autorizzato di determinare il livello delle impostazioni del Campo della funzione di sterilizzazione in conformità alle leggi e normative locali.
11 Sterilizzazione Consente di sterilizzato il serbatoio dell'acqua, se necessario. Nota: se è selezionato NO, i menu dal 12 al 14 vengono saltati.	YES	YES	NO		St RL	Fun
12 Giorno e ora sterilizzazione Consente di impostare il timer per la sterilizzazione. (solo una volta alla settimana; funzioneanche in condizione di standby)	Monday 12:00	Monday - Sunday 0:00 ~ 23:50		Str
13 Temperatura sterilizzazione Consente di impostare la temperature per la sterilizzazione.	70 °C	40 °C ~ 75 °C		St RL	bo
14 Continuazione della sterilizzazione Consente di mantenere la temperature di riscaldamento per completare la sterilizzazione.	10 minuti	5 minuti ~ 1 ora		Str	aPr
15 Riscaldatore della vaschetta di supporto Consente di scegliere se eseguire o meno il collegamento al riscaldatore della vaschetta di supporto opzionale. Nota: se è selezionato NO, il menu 16 viene saltato.	NO	YES	NO		bP An	htr
16 Tipo di riscaldatore della vaschetta di supporto TipA - Il riscaldatore della vaschetta di supporto si attiva solo durante l'opération di sbrinamento. TipB - Il riscaldatore della vaschetta di supporto si attiva quando la temperatura ambiente esterna non supra i 5 °C.	A	A	B		bP An	htr
17 Ascugatura cemento Durante la costruzione di edifici consente di ascugare il cemento a una temperature preimpostata. Non utilizzato quello menu per qualiasialtro scopo e in periodi diversi da quello della costruzione di edifici (Fare riferimento alla pagina Informazioni).	-	1 giorno ~ 99 giorni		dr y	Con

Utente

Preparazione del telecomando

1. Premere

2. Premere

per impostare il giorno corrente.

3. Premere

o confermare.

4. Ripetere

2 e 3

impostare l'ora corrente.

Nota:

• il giorno e l'ora correnti devono essere impostati nei seguenti casi:
• Quando l'alimentazione viene accesa per la prima volta.
• È trascorso molto tempo dall'ultima accensione dell'alimentazione.
• L'ora corrente impostata sarà quella standard per tutte le operazioni con timer.

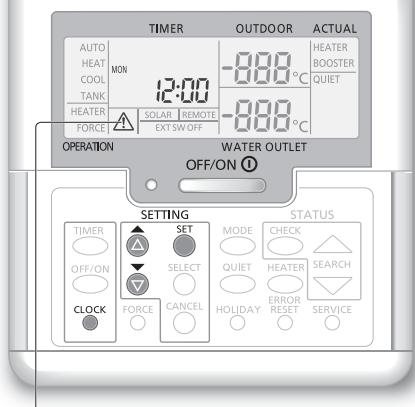

Indicatore di attenzione (temperatura del serbatoio superiore a 60°C )

Utente

Accensione o spegnimento del sistema

Premere OFF/ON ①

Quando il sistema è acceso, il LED di funzionamento si accende e la temperatura di uscita dell'acqua effettiva e la temperatura ambiente esterna sono visualizzate sul display.

Utente

Selezione della modalità operativa

Premere MODE per selezionare la modalità operativa.

• Il funzionamento di riscaldamento a pannello/pavimento è attivato o disattivato.
• L'unità monoblocco fornisce calore al sistema.
• L'unità monoblocco fornisce calore al sistema e al serbatoio dell'acqua sanitaria.
• Questa modalità non può essere selezionata se il serbatoio dell'acqua sanitaria non è installato.
• Il serbatoio dell'acqua sanitaria è attivato o disattivato. L'unità monoblocco fornisce calore al serbatoio dell'acqua sanitaria.

Utente

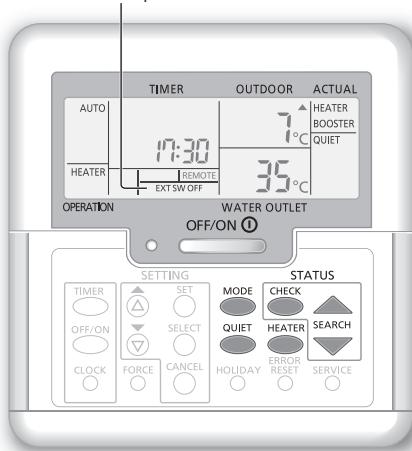

Avvio del riscaldatore di riserva

Premere HEATER

• Il riscaldatore di riserva fornisce calore extra a una temperatura esterna bassa. Il riscaldatore di riserva è utilizzabile solo in modalità di riscaldamento.
• Dopo aver impostato il riscaldatore di riserva, viene automaticamente azionato quando sono rispettate le condizioni. Per disabilitare il riscaldatore di riserva, premere nuovamente HEATER

Il sistema viene spento da un interruttore esterno.

Utente

Per godere di un funzionamento silenzioso

Premere

• Questa operazione riduce il rumore dell'unità monoblocco. L'operazione potrebbe causare una riduzione della capacità di riscaldamento.

Utente

Modalità controllo stato del sistema

(1) Premere

(il display indicatore STATUS).

(2) Premere ◀ o ▼ per controllare la modalità selezionata.

• Asciugatura cemento (non visualizzata durante il normale funzionamento)
• Temperatura d'ingresso dell'acqua
• Temperatura del serbatoio
• Frequenza di funzionamento del compressore
• Cronologia degli errori
• Consumo di alimentazione totale in modalità riscaldamento (fino a 999 giorni)
• Consumo totale di energia del bollitore (fino a 999 giorni)
• Premere CHECK per uscire alla modalità STATUS.

Nota:

• Quando si entra in modalità STATUS, il display indica STATUS.
• La modalità STATUS non può essere attivata quando il display indica SETTING.
• Il consumo totale di alimentazione è un valore stimato in base a CA 230 V e può essere diverso dal valore misurato da un'apparecchiatura di precisione.

Rivenditore

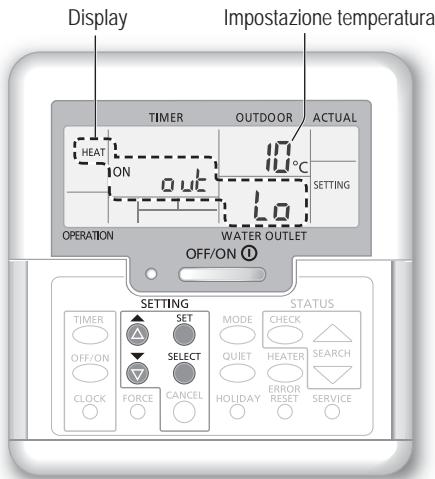

Impostazione della temperatura del sistema. Il sistema controlla la temperatura per ciascun menu in base alla temperatura ambiente esterna.

• Per impostare o modificare le temperature, contattare il rivenditore autorizzato più vicino.

① Tenere premuto SET per 5 secondi per accedere alla modalità di impostazione dell'intervallo di temperatura. (Il display indica SETTING.) ② Premere ▲ o ▼ per selezionare un menu. ③ Premere SELECT per accedere al menu. ④ Premere ▲ o ▼ per impostare la temperatura desiderata. ⑤ Premere SET per confermare l'impostazione.

Ripetere i punti da ② a ⑤ per impostare gli altri menu.

Utente

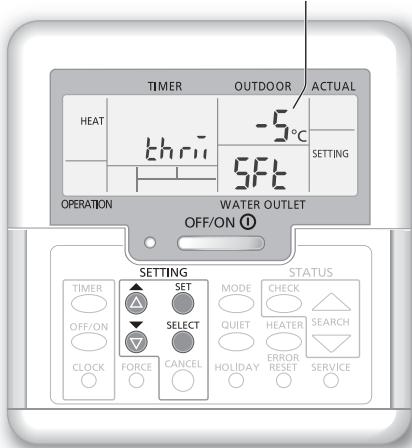

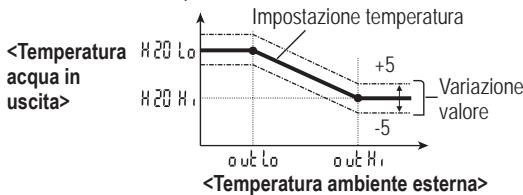

Verifica dell'intervallo di temperatura

① Tenere premuto SET per 5 secondi per accedere alla modalità di impostazione dell'intervallo di temperatura. ② Premere ▲ o ▼ per selezionare un menu.

CANCEL: premere per uscire.

Menu	Impostazione predefinita	Impostazione temperatura	Display
Impostazione di una temperature ambiente esterna Bassa.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Impostazione di una temperature ambiente esterna alta.	15 °C	-15 °C ~ 15 °C		ON out H1
Impostazione della temperature di uscita dell'acqua a una temperature ambiente esterna bassa.	55 °C	25 °C ~ 65 °C		ON H20 Lo
Impostazione della temperature di uscita dell'acqua a una temperature ambiente esterna alta.	35 °C	25 °C ~ 65 °C		ON H20 H1
In modalità HEAT (CALDO), la temperature di uscita dell'acqua viene regolata come indicate nel diagramma sulla destra. L'operazione viene eseguita nei limiti dell'intervaldo di temperature preimpostato.	<Tempatura acqua in uscita>	temp. acqua max.temp. acqua min.

Impostazione della temperatura ambiente esterna per spagnere il funzionamento del riscaldamento durante la modalità HEAT (CALDO).	24 °C	5 °C ~ 35 °C	HEAT	OFF	SET
Impostazione della temperatura ambiente esterna per attivare il riscaldatore di riserva.	0 °C	-15 °C ~ 20 °C	HEATER	ON	OUT	SET
Impostazione della temperatura del serbatoio dell'accua di igienizzazione.	52 °C	40 °C ~ 75 °C	TANK			SET

Utente

Variazione della temperatura dell'acqua

In questa modalità è possibile variare la temperatura di uscita dell'acqua se non si desidera tale impostazione.

① Premere SET per accedere alla modalità di variazione della temperatura dell'acqua. ② Premere SELECT per modificare l'impostazione. ③ Premere ▲ o ▼ per impostare la temperatura desiderata. (Intervallo di temperature: -5°C - 5°C)

Impostazione della temperatura desiderata

④ Premere SET per confermare l'impostazione.

Nota:

• Premere o attendere 30 secondi per uscire alla modalità SETTING (IMPOSTAZIONI).
• La temperatura impostata sarà salvata nel sistema una volta confermata.
• La modalità SETTING (IMPOSTAZIONI) non può essere attivata quando gli indicatori SERVICE e STATUS sono impostati su ON.
• Il sistema varierà la temperatura nei limiti dell'intervallo di temperatura di uscita dell'acqua.

Utente

Modalità vacanza

• L'impostazione dei giorni in modalità vacanza favorisce il risparmio energetico quando si è in vacanza e, al ritorno, consente al sistema di riavviarsi alla temperatura preimpostata.
• Prima dell'impostazione, assicurarsi che il sistema sia impostato su OFF.
• Il sistema ricomincerà a funzionare automaticamente alle ore 00.00 am al ritorno dalle vacanze.
• Il giorno in cui è stata impostata la modalità HOLIDAY (VACANZA) viene contato come giorno 1.

Esempio:

Impostazione della modalità vacanza il 21 giugno, ore 08.00 am. Impostando 3 giorni, il sistema ricomincia a funzionare il 24 giugno alle ore 00.00 am.

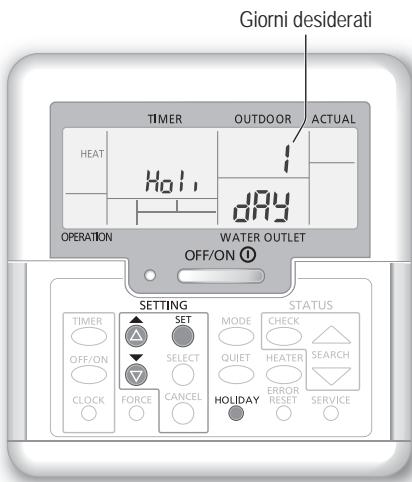

HOLIDAY ① Premere per accedere alla modalità HOLIDAY (VACANZA). ② Premere per impostare i giorni desiderati. (Impostazione dell'intervallo: 1 giorno ~ 999 giorni) ③ Premere SET per confermare l'impostazione.

Nota:

• Premere o attendere 30 secondi per uscire alla modalità HOLIDAY (VACANZA).

Utente

Impostazione del timer settimanale

Favorisce il risparmio energetico impostando fino a 6 programmi per ciascun giorno.

Si illumina se si seleziona la funzione timer.

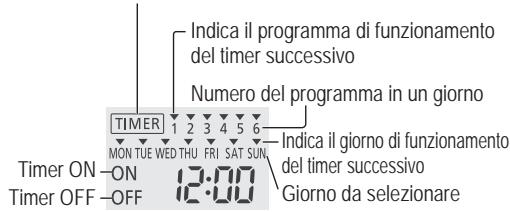

① Premere per accedere alla modalità di impostazione del timer. ② Premere 品 o per selezionare il giorno desiderato. ③ Premere SELECT per confermare la selezione. ④ "1" lampeggerà, premere per impostare il programma 1. ⑤ Premere OFF/ON per selezionare timer ON o OFF. ⑥ Premere o per selezionare l'ora desiderata. È possibile impostare MODE, QUIET, HEATER e la variazione termica della temperatura dell'acqua. ⑦ Premere SET per confermare il programma 1. Il giorno selezionato sarà evidenziato con ▼.

• Dopo 2 secondi, il display passerà al programma successivo. Ripetere i punti dal ④ al ⑦ per impostare i programmi dal 2 al 6.
• Durante l'impostazione del timer, se non si preme alcun tasto entro 30 secondi o se si preme SET, sarà confermata l'impostazione di quel momento e la procedura di configurazione del timer termina.

Verifica del programma del timer corrente

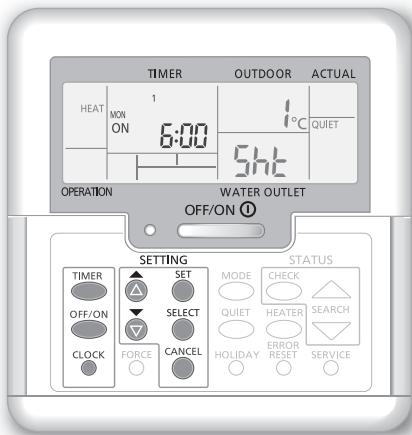

① Premere TIMER per accedere alla modalità timer, quindi premere SELECT per immettere l'impostazione del giorno. ② Premere 品 o finché non si visualizza il giorno desiderato, quindi premere per confermare la selezione. ③ Premere 品 o per controllare i programmi impostati.

Modifica del programma del timer corrente o aggiunta di un nuovo programma del timer

① Eseguire i punti da ① a ⑦ di "Impostazione del timer settimanale" per modificare il programma del timer esistente o aggiungere un nuovo programma del timer.

Annullamento del programma del timer corrente

① Premere SELECT per immettere il giorno. ② Premere 品 o finché non si visualizza il giorno desiderato, quindi premere per immettere l'impostazione del programma. ③ Premere SELECT o fino a visualizzare il programma desiderato.

Premendo CANCEL per annullare il programma, scompare.

Disattivazione/attivazione del timer settimanale

Per disattivare l'impostazione del timer settimanale, premere TIMER, quindi CANCEL. Per attivare l'impostazione del timer settimanale precedente, premere TIMER, quindi CANCEL.

Impostazione del timer settimanale

Nota:

• È possibile impostare il timer per ogni giorno della settimana (da lunedì a domenica) con 6 programmi giornalieri.
• Quando il sistema è acceso con il timer, utilizzerà la temperatura impostata in precedenza per controllare la temperatura di uscita dell'acqua.
• Il medesimo programma per il timer non può essere impostato nello stesso giorno.
• È inoltre possibile selezionare 2 o più giorni con la medesima impostazione di timer.

Manutenzione

Unità monoblocco

In caso di interruzione di corrente o guasto al funzionamento della pompa, drenare il sistema (come suggerito nella figura seguente).

Quando l'acqua ristagna nel sistema, è molto probabile che si congeli, il che può danneggiare il sistema.

• Non ostruire le bocchette di ingresso e uscita dell'aria perché ciò potrebbe causare prestazioni scadenti o guasti. Rimuovere gli ostacoli per assicurare la ventilazione.
• In inverno, eliminare la neve dall'unità monoblocco in modo che non copra le bocchette di ingresso e uscita dell'aria.

Filtro esterno

• Pulire il filtro esterno almeno una volta all'anno. In caso contrario, il filtro potrebbe ostruirsi, con conseguente guasto del sistema. Consultare un rivenditore autorizzato.

Ispezione

• Per garantire un funzionamento ottimale delle unità, svolgere regolarmente controlli stagionali di queste ultime, del filtro esterno e del cablaggio in loco. Per la manutenzione, consultare un rivenditore autorizzato.
• Eliminare eventuali ostruzioni sulle bocchette di ingresso e uscita dell'aria dell'unità monoblocco.

Inutilizzo prolungato

• Non spegnere l'alimentazione. L'interruzione di corrente arresta il funzionamento automatico della pompa dell'acqua e ne causa l'inceppamento.

Funzionamento anomalo

Scollegare l'alimentazione, quindi consultare un rivenditore autorizzato in presenza delle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando. L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione si surriscalda in modo anomalo.

Le seguenti condizioni non indicano un malfunzionamento.

Conditione	Causa
Rumore di acqua durante il funzionamento.	• Flusso del refrigerante all'interno dell'unità.
L'operazione è ridataba di quale minuto dopo il riavvio.	• Il ritardo è una protezione per il compressore.
Dall'unità mono bloc fuoriesce acqua/vapore.	• Condensa o evaporazione all'interno dei condotti.
Il vapore fuoriesce dall'unità mono bloc nella modalità di riscaldamento.	• Causato dall'operazione di sbrinamento all'interno dello scambiatore di calorie.
L'unità mono bloc non funziona.	• Causato dal dato di sicurezza del systema quando la temperature esterna non rientra nella gamma operativa.
Il funzionamento delsystema si arresta.	• Causato dal dato di sicurezza del systema. Quando la temperature d'ingresso dell'acqua è inferiore a 10 °C, il compressore si arresta e il riscaldatore di riserva si accende.
Il riscaldamento delsystema avviene con dificoltà.	• Quando il pannello e il pavimento vengono riscaldati contemporaneamente, la temperature dell'acqua calda potrebbe diminuire, riducendo la capacité di riscaldamento del systema. • Quando la temperature esterna è bassa, ilsystema potrebbe richiedere più tempo per riscaldarsi. • L'uscita di scarico o l'ingresso dell'unità mono bloc è bloccato da un ostacolo, come ad esempio un cumulo di neve. • Quando la temperature di uscita dell'acqua preimpostata è bassa, ilsystema potrebbe richiedere più tempo per riscaldarsi.
Ilsystema non si riscalda subito.	• Ilsystema impiegherà del tempo per riscaldare l'acqua se inizia a funzionare con la temperature dell'acqua fredda.
Il riscaldatore di riserva si attiva automaticamente quando viene disabilitato.	• Causato dal dato di sicurezza dello scambiatore di calorie dell'unità.
Il funzionamento si avvia automaticamente quando il timer non è impostato.	• Timer di sterilizzazione impostato.
La visualizzazione del consumo di alimentazione restà al valore precedente.	• La memoria viene salvata su base oraria. In caso di guasto dell'alimentazione, vengono visualizzati i dati salvati nell'ultima ora. • Il consumo totale di energia ha raggiunto i 999 giorni. Premere © per reimpostare il contatore.
L'indicatore HEAT (CALDO) lampeggia sul display.	• Ilsystema sta effettando lo sbrinamento.
Il forte rumore del refrigerante continua per quale minuto.	• Cio è causato dal controllo di protezione durante il funzionamento del disposizione quando la temperature esterna è inferiore a -10 °C.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

Condizione	Verifica
Il funzionamento in modalità HEAT (CALDO) non funziona in maniera efficente.	• Impostare la temperatura corretta. • Chiudere la valvola del riscaldatore a pannello. • Eliminare eventuali ostruzioni nelle bocchette di ingresso e uscita dell'aria dell'unità mono bloc.
Rumore durante il funzionamento.	• L'unità mono bloc è stata installata in posizione inclinata. • Chiudere correttamente la copertura.
Ilsystema non funziona.	• L'interruttore di circuito è scattato o si è attivato.
Il LED di funzionamento non si illumina o sul telecomando non viene visualizzata某一una informazione.	• Verificare il correto funzionamento dell'alimentazione, o che non si sia verificata un'interruzione della corrente.

Tasto modalità riscaldamento forzato

• In caso di malfunzionamento del sistema, per riscaldare l'acqua è possibile utilizzare il riscaldatore di riserva.

Premere ① per accendere il riscaldatore di riserva.

OFF/ON ① - Premere per spegnere il riscaldatore di riserva. - In modalità di riscaldamento forzato, non sono consentite altre operazioni. - Questa funzione è disponibile solo per alcuni codici di errore. - Per ulteriori dettagli, consultare il rivenditore.

Il LED di funzionamento lampeggia e viene visualizzato un codice di errore sul display.

• Scollegare l'alimentazione e segnalare il codice di errore a un rivenditore autorizzato.
• Il funzionamento del timer viene annullato quando si visualizza un codice di errore.

Visualizzazione diagnostica	Anomalia o lavoro di sicurezza visualizzato
H12	Discrepanza disponità
H15	Anomalia sensore temperatura compressore
H20	Anomalia pompa acqua
H23	Anomalia sensore refrigerante 1
H27	Anomalia valvola di servizio
H42	Protezione Bassa pressione compressore
H62	Anomalia flusso acqua
H63	Anomalia sensore bassa pressione
H64	Anomalia sensore alla pressione
H65	Anomalia circolazione acqua sbrinamento
H70	Anomalia protezione da sovraccarico riscaldatore di riserva
H72	Anomalia sensore temperatura serbatoio
H76	Errore di Communicatione del telecomando
H90	Anomalia comunità interno/externo
H91	Anomalia protezione da sovraccarico riscaldatore serbatoio
H95	Anomalia connessione tensione
H98	Protezione alla pressione esterno
H99	Anticongelamento scambiatore di calore interno

Visualizzazione diagnostica	Anomalia o lavoro di sicurezza visualizzato
F12	Pressostato attivato
F14	Scarsa rotazione compressore
F15	Blocco anomalo motore ventilatore esterno
F16	Protezione corrente completa
F20	Protezione da sovraccarico temperatura compressore
F22	Protezione da sovraccarico temperatura modulo transistore
F23	Anomalia funzionamento picco CC
F24	Anomalia ciclo refrigerante
F25	Anomalia durante alimentazione di raffreddamento/riscaldamento
F27	Anomalia pressostato
F30	Anomalia sensore uscita acqua 2
F36	Anomalia sensore temperatura esterna
F37	Anomalia sensore ingresso acqua
F40	Anomalia sensore scarico esterno
F41	Anomalia correzione fattore potenza
F42	Anomalia sensore scambiatore di calore esterno
F43	Anomalia sensore sbrinamento esterno
F45	Anomalia sensore uscita acqua
F46	Anomalie durante lo scollegamento del trasformatore di currente esterno
F48	Anomalia sensore temperatura di uscita nebulizzatore
F49	Anomalia sensore temperatura di uscita bypass
F95	Anomalia alla pressione raffreddamento

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i nostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

Operazioni/impostazioni eseguibili solo da parte del rivenditore autorizzato/specialista.

Funzione Cimento secco

• Durante la costruzione di edifici consente di asciugare il cemento a una temperatura preimpostata.

1. Premere contemporaneamente SET e CHECK e tenere premuto per 5 secondi finché non compare "ra a i con". 2. Premere (Viene visualizzato "dr y Con"). 3. Premere SELECT per selezionare il giorno.

Premere per impostare la temperatura desiderata.

4. Premere per confermare la scelta. 5. Ripetere i punti 3 e 4 per impostare altri giorni e la temperatura.

CANCEL Premere per uscire.

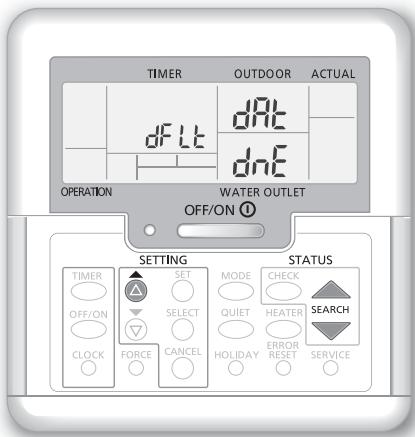

Per ripristinare l'impostazione predefinita del telecomando

1. Tenere premuto , , per 5 secondi. L'operazione è disattivata in quel periodo di tempo. 2. Sul display viene visualizzato "dlc, dlt, dnc" per 2 secondi per la conferma. Dopo 2 secondi, si ritorna al display normale.
