GEBRUIKSAANWIJZING WH-MDC06G3E5 PANASONIC

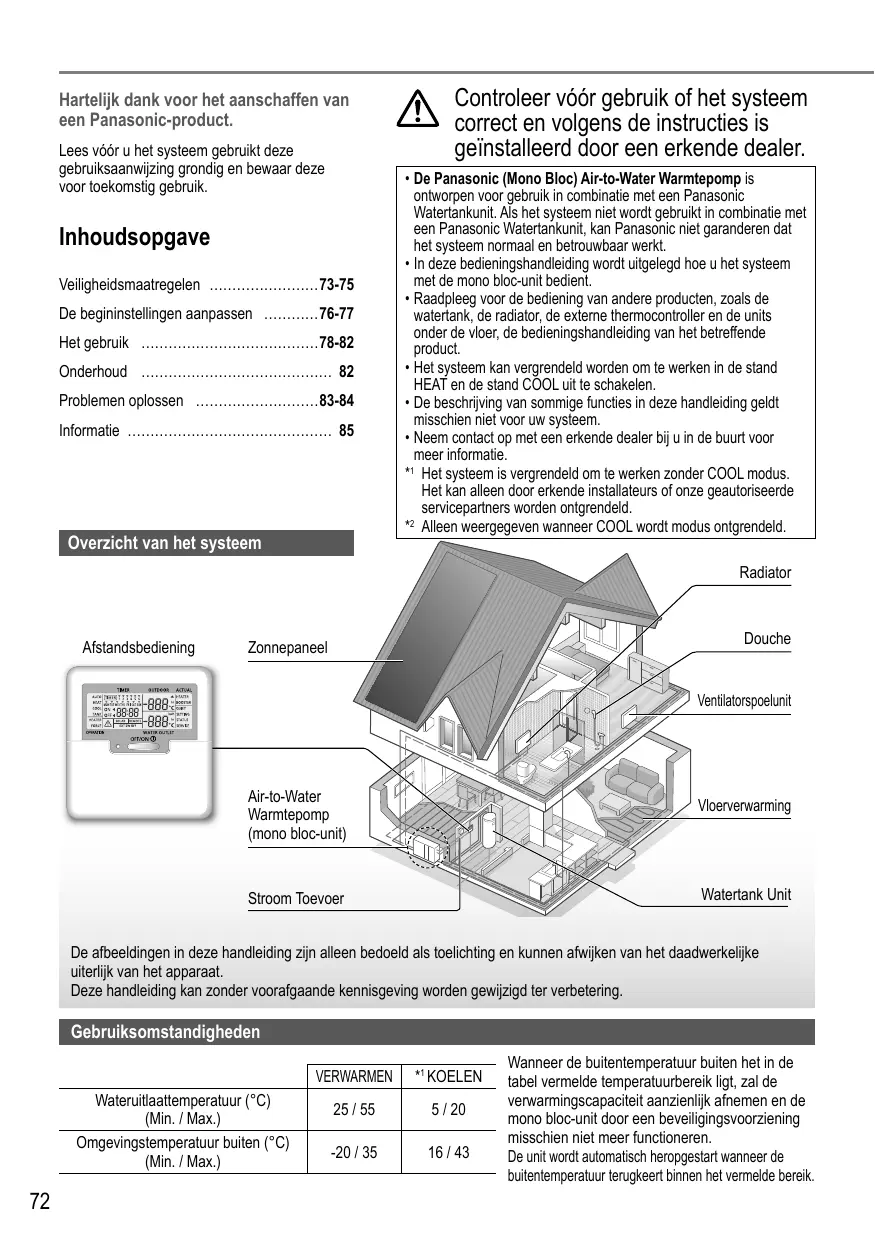

Gebruiksaanwijzing 72-85 (Mono bloc) Air-to-Water Warmtepomp De instructies voor installatie zijn bijgevoegd.

Hartelijk dank voor het aanschaffen van een Panasonic-product. Lees vóór u het systeem gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Inhoudsopgave Veiligheidsmaatregelen ……………………73-75 De begininstellingen aanpassen …………76-77 Het gebruik …………………………………78-82 Onderhoud …………………………………… 82 Problemen oplossen ………………………83-84 Informatie ……………………………………… 85

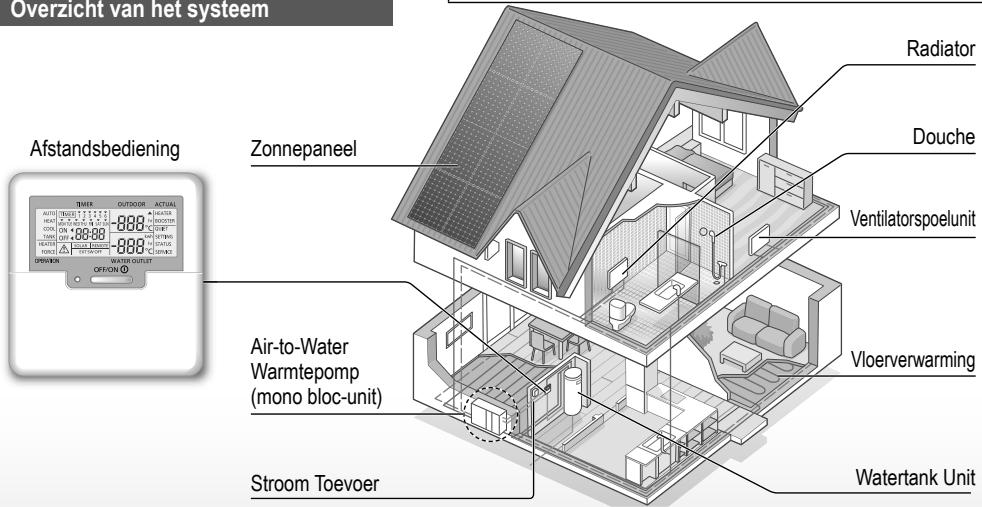

Overzicht van het systeem

Controleer vóór gebruik of het systeem correct en volgens de instructies is geïnstalleerd door een erkende dealer. • De Panasonic (Mono Bloc) Air-to-Water Warmtepomp is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeem niet wordt gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic niet garanderen dat het systeem normaal en betrouwbaar werkt. • In deze bedieningshandleiding wordt uitgelegd hoe u het systeem met de mono bloc-unit bedient. • Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product. • Het systeem kan vergrendeld worden om te werken in de stand HEAT en de stand COOL uit te schakelen. • De beschrijving van sommige functies in deze handleiding geldt misschien niet voor uw systeem. • Neem contact op met een erkende dealer bij u in de buurt voor meer informatie. *1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of onze geautoriseerde servicepartners worden ontgrendeld. *2 Alleen weergegeven wanneer COOL wordt modus ontgrendeld. Radiator

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

Wateruitlaattemperatuur (°C) (Min. / Max.) Omgevingstemperatuur buiten (°C) (Min. / Max.)

Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en de mono bloc-unit door een beveiligingsvoorziening misschien niet meer functioneren. De unit wordt automatisch heropgestart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.

Veiligheidsmaatregelen

Met dit teken wordt u OPGEPAST gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen geven VERPLICHTE acties aan.

Mono bloc-unit Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekregen over veilig gebruik van het apparaat en de mogelijke risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden. Vraag advies aan een erkende dealer of specialist wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Pas op dat uw vingers of andere voorwerpen niet in de mono bloc-unit komen, omdat de draaiende delen letsel kunnen veroorzaken.

Veiligheidsmaatregelen

Met dit teken wordt u WAARSCHUWING gewaarschuwd voor de dood of ernstig letsel.

WAARSCHUWING Nederlands

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

Veiligheidsmaatregelen Raak de mono bloc-unit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. Stroom Toevoer Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen: • Sluit geen andere apparaten aan op hetzelfde stopcontact. • Bedien het apparaat niet met natte handen. • Laat geen knikken en kinken in het stroomsnoer komen. Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon vervangen worden om mogelijk risico te voorkomen. Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installatie, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken. 74

U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installeren met een reststroomonderbreker zodat een elektrische schok en/of brand wordt voorkomen. Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert. Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing • De aardlekschakelaar wordt vaak geactiveerd. • U ruikt een brandgeur. • U merkt een abnormaal geluid of trillingen op in de unit. • Er lekt heet water uit de unit. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Draag handschoenen tijdens inspectie en onderhoud. Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat. Voorkom een elektrische schok door de stroomtoevoer te ontkoppelen voordat de apparatuur wordt gereinigd of nagezien. Dit toestel heeft meerdere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de unit opent om een elektrische schok, verbranding en/of dodelijke verwonding te voorkomen.

Laat de afstandsbediening niet nat worden. Anders kan een elektrische schok en/of brand ontstaan. Druk niet met een hard, puntig voorwerp op de knoppen van de afstandsbediening. Daardoor kunt u de unit beschadigen. Reinig de afstandsbediening niet met water, benzeen, verdunner of een schuurmiddel. Voer niet zelf de inspectie en onderhoudswerk van de afstandsbediening uit. Neem contact op met een erkende dealer om verwondingen door onjuiste bediening te voorkomen.

Veiligheidsmaatregelen

Mono bloc-unit Was de unit niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden. Installeer de unit niet dicht bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken. Raak de waterafvoerpijp niet aan wanneer de unit in bedrijf is. Plaats geen voorwerpen op of onder de unit. Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken. Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. Zorg dat de afvoerleiding correct is aangesloten om waterlekkage te voorkomen. Controleer na lang gebruik of het installatierek niet verzwakt is. Als het rek verzwakt, kan de unit vallen. Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijke regels en wetgeving.

De begininstellingen aanpassen Dealer

Gebruik de menu's en instellingen die van toepassing zijn op uw systeem. Het wordt aanbevolen om instellingen alleen door een erkende dealer of specialist te laten wijzigen. • Na de eerste installatie kunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt. • De afstandsbediening kan worden gebruikt voor meerdere installaties. • Controleer vóór het instellen dat het bedrijfslampje uit is. • Bij een verkeerde instelling werkt het systeem niet correct. Vraag een erkende dealer om advies.

1 Druk en tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt. 2 Druk op 3 Druk op

om het menu te selecteren.

om het menu te openen.

4 Druk op of om YES/NO of een andere optie te selecteren. YES: het menu inschakelen NO: het menu uitschakelen 5 Druk op

Menu (1 ~ 20) 1 Aansluiting kamerthermostaat 2 3 4 5 6

De optionele kamerthermostaat wel of niet aansluiten. Selectie van reserveverwarming Het vermogen van de verwarming verminderen als dat onnodig is. * De kW-opties verschillen per model. Antivriesbeveiliging De antivriesbeveiliging activeren of deactiveren wanneer het systeem is uitgeschakeld. Tankaansluiting De optionele watertankunit wel of niet aansluiten. Opmerking: Als NO is geselecteerd, worden menu's 5 t/m 15 overgeslagen. Prioriteit zonnepaneel Het zonnepaneel wel of niet gebruiken voor verwarming van de watertank. *1, *2 Prioriteit koelen De koeling van het vertrek als prioriteit instellen in de stand COOL + TANK. Opmerking: Als YES is geselecteerd, worden menu's 8 en 9 overgeslagen voor de stand COOL + TANK. Prioriteit verwarmen De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK. Opmerking: Als YES is geselecteerd, worden menu's 8 en 9 overgeslagen voor de stand HEAT + TANK. *1, *2 Bedrijfsinterval voor koelen/verwarmen Het interval voor de stand COOL of HEAT instellen tijdens de stand COOL + TANK of HEAT + TANK. Opmerking: Als YES is geselecteerd in menu's 6 en 7, wordt dit menu overgeslagen. *1 Interval voor verwarming van de tank Het interval voor de watertank instellen tijdens de stand COOL + TANK of HEAT + TANK. Opmerking: Als YES is geselecteerd in menu's 6 en 7, wordt dit menu overgeslagen.

Standaard instelling

5 minuten ~ 1 uur 35 minuten

De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.

10 Boosterverwarming

De boosterverwarming van de watertank activeren of deactiveren. YES YES NO Opmerking: Als NO is geselecteerd, wordt menu 11 overgeslagen. 11 Vertragingstijd boosterverwarming 20 minuten ~ De vertragingstijd instellen voor activering van de boosterverwarming terwijl 1 uur 1 uur 35 minuten het systeem de watertank verwarmt. • Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. • Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijke regels en wetgeving. 12 Sterilisatie De watertank steriliseren (indien nodig). YES YES NO Opmerking: Als NO is geselecteerd, worden menu's 13 t/m 15 overgeslagen. 13 Sterilisatie dag & tijd Monday Monday ~ Sunday De timer voor sterilisatie instellen. 12:00 0:00 ~ 23:50 (Eenmaal per week. Werkt ook tijdens stand-by.) 14 Sterilisatietemperatuur 70 °C 40 °C ~ 75 °C De temperatuur voor sterilisatie instellen. Voortzetting van sterilisatie 15 10 minuten 5 minuten ~ 1 uur De verwarmingstemperatuur aanhouden om de sterilisatie te voltooien. 16 Basisbakverwarmer De optionele basisbakverwarmer wel of niet aansluiten. NO YES NO Opmerking: Als NO is geselecteerd, wordt menu 17 overgeslagen. 17 Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdooien. A A B Type B - De basisbakverwarmer wordt geactiveerd wanneer de omgevingstemperatuur buiten 5 °C of lager is. 18 *1, *2 Instelling buitentemperatuur voor koelen De omgevingstemperatuur buiten instellen waarbij in de stand AUTO van 15 °C 5 °C ~ 25 °C HEAT naar COOL wordt overgeschakeld. 19 *1, *2 Instelling buitentemperatuur voor verwarmen De omgevingstemperatuur buiten instellen waarbij in de stand AUTO van 10 °C 5 °C ~ 25 °C COOL naar HEAT wordt overgeschakeld.

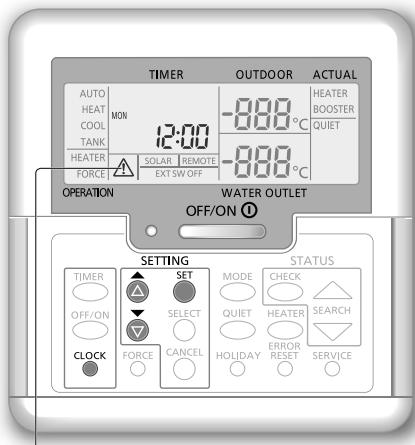

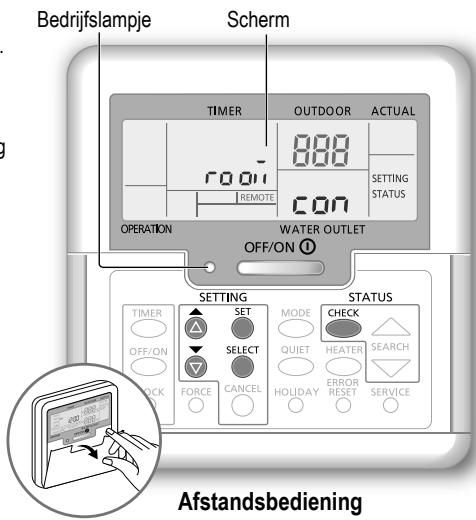

De afstandsbediening voorbereiden 1 Druk op

om de huidige dag in te stellen.

4 Herhaal stappen 2 en 3 om de huidige tijd in te stellen.

• De huidige dag en tijd moeten in de volgende gevallen worden ingesteld: - Het systeem wordt voor het eerst ingeschakeld. - Het is lang geleden sinds de stroom de laatste keer werd ingeschakeld. • De ingestelde tijd is de standaardtijd voor alle bedieningshandelingen met de timer.

De begininstellingen aanpassen

Wordt tijdens bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en niet voor andere doeleinden (zie de informatiepagina).

Waarschuwingsindicator (tanktemperatuur boven 60 °C)

*1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of onze geautoriseerde servicepartners worden ontgrendeld. *2 Alleen weergegeven wanneer COOL wordt modus ontgrendeld.

Het gebruik Gebruiker

Het systeem wordt uitgeschakeld door een externe schakelaar.

Het systeem in- of uitschakelen Druk op

Wanneer het systeem is ingeschakeld, brandt het bedrijfslampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven. Gebruiker

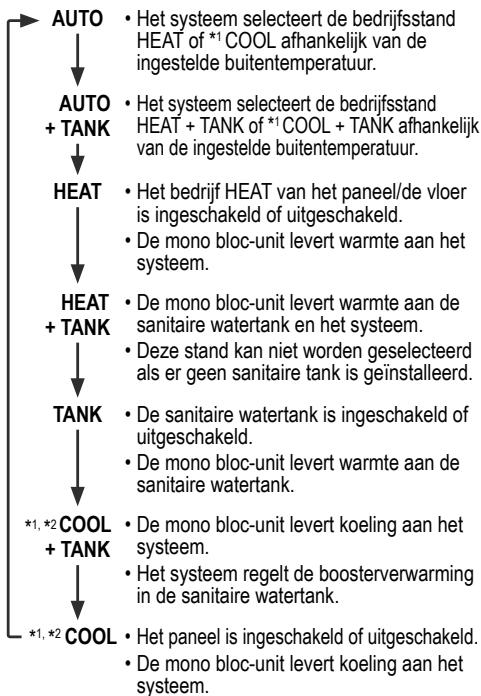

De bedrijfsstand selecteren Druk op

om de bedrijfsstand te selecteren.

AUTO • Het systeem selecteert de bedrijfsstand HEAT of *1 COOL afhankelijk van de ingestelde buitentemperatuur. AUTO • Het systeem selecteert de bedrijfsstand + TANK HEAT + TANK of *1 COOL + TANK afhankelijk van de ingestelde buitentemperatuur. HEAT

• Het bedrijf HEAT van het paneel/de vloer is ingeschakeld of uitgeschakeld. • De mono bloc-unit levert warmte aan het systeem.

HEAT • De mono bloc-unit levert warmte aan de + TANK sanitaire watertank en het systeem. • Deze stand kan niet worden geselecteerd als er geen sanitaire tank is geïnstalleerd. TANK

• De sanitaire watertank is ingeschakeld of uitgeschakeld. • De mono bloc-unit levert warmte aan de sanitaire watertank.

Stil bedrijf Druk op . • Deze functie laat de mono bloc-unit geluidsarm werken. Deze functie kan de verwarmings- en *1 koelcapaciteit verminderen. Gebruiker

Controlestand voor systeemstatus . 1 Druk op (Op het scherm verschijnt STATUS.) of om de geselecteerde stand 2 Druk op te controleren. • Beton drogen (wordt niet weergegeven tijdens normaal bedrijf) • Waterinlaattemperatuur • Tanktemperatuur • Bedrijfsfrequentie van compressor • Foutenlogboek • Totaal energieverbruik in de verwarmingsstand (Maximaal 999 dagen) • Totaal energieverbruik in de *1 koelstand (Maximaal 999 dagen) • Tankmodus totale energieverbruik (Maximaal 999 dagen)

*1, *2 COOL • De mono bloc-unit levert koeling aan het + TANK systeem. • Het systeem regelt de boosterverwarming in de sanitaire watertank. *1, *2 COOL • Het paneel is ingeschakeld of uitgeschakeld. • De mono bloc-unit levert koeling aan het systeem. Gebruiker

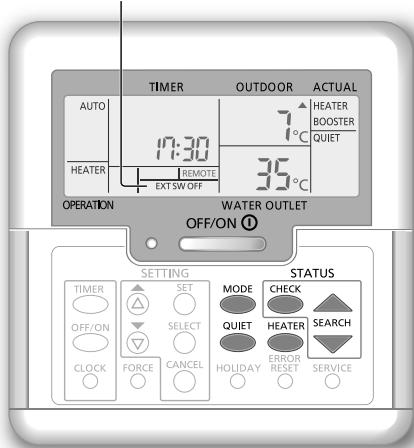

De reserveverwarming starten Druk op

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebruikt in de verwarmingsstand. • Als de reserveverwarming is ingesteld, wordt hij automatisch ingeschakeld wanneer aan de betreffende voorwaarden wordt voldaan. • Druk opnieuw op te schakelen.

• In de stand STATUS wordt op het scherm STATUS weergegeven. • De stand STATUS kan niet worden geactiveerd wanneer op het scherm SETTING staat. • Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschillen van de werkelijke waarde zoals gemeten door precisieapparatuur.

om de reserveverwarming uit

■ Opmerking: Tijdens normaal bedrijf worden de knoppen

om de stand STATUS te verlaten.

De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker. Scherm

Temperatuurinstelling

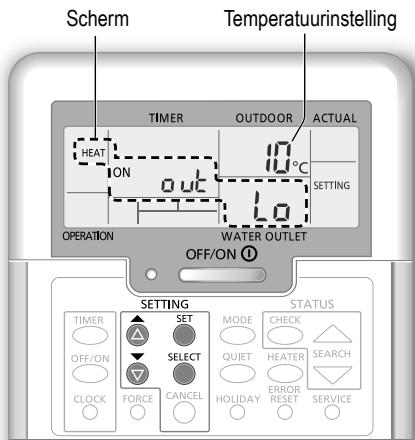

Temperatuurinstelling van het systeem

Het systeem regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten. • Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen. 1 Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.) 2 Druk op 3 Druk op

om een menu te selecteren.

om het menu te openen.

om de instelling te bevestigen.

om de gewenste temperatuur in te

• Herhaal stappen 2 t/m 5 om andere menu's in te stelen. Gebruiker

Het temperatuurbereik controleren

om een menu te selecteren.

om het menu te verlaten.

Standaard Temperatuurinstelling Scherm instelling

Een lage omgevingstemperatuur buiten instellen.

-15 °C ~ 15 °C Een hoge omgevingstemperatuur buiten instellen.

-15 °C ~ 15 °C De wateruitlaattemperatuur instellen bij een lage 55 °C omgevingstemperatuur buiten. De wateruitlaattemperatuur instellen bij een hoge 35 °C omgevingstemperatuur buiten. In de stand HEAT wordt de wateruitlaattemperatuur <Wateruitlaattemperatuur> aangepast zoals in de illustratie rechts wordt getoond. Dit wordt gedaan binnen het ingestelde temperatuurbereik. De omgevingstemperatuur buiten instellen waarbij de verwarming tijdens de stand HEAT wordt uitgeschakeld. De omgevingstemperatuur buiten instellen waarbij de reserveverwarming wordt ingeschakeld. De wateruitlaattemperatuur instellen tijdens de stand *1 COOL. De temperatuur van de sanitaire watertank instellen.

5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.

<Omgevingstemperatuur buiten>

*1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of onze geautoriseerde servicepartners worden ontgrendeld. *2 Alleen weergegeven wanneer COOL wordt modus ontgrendeld.

Het gebruik Gebruiker

Gewenste temperatuurinstelling

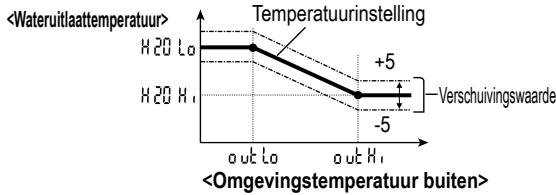

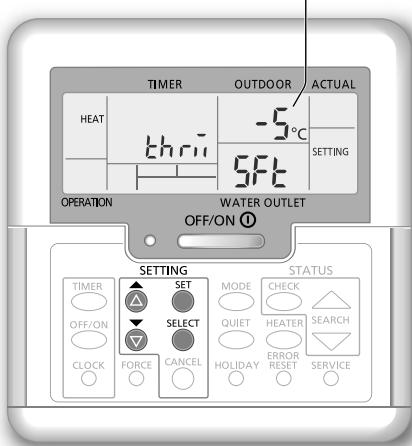

De watertemperatuur verschuiven Met deze functie kunt u de wateruitlaattemperatuur eenvoudig verschuiven als de instelling niet zoals gewenst is. 1 Druk op om de stand voor verschuiving van de watertemperatuur te openen. 2 Druk op

om de instelling te wijzigen.

3 Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5 °C ~ 5 °C) Temperatuurinstelling <Wateruitlaattemperatuur> +5 Verschuivingswaarde -5 <Omgevingstemperatuur buiten> 4 Druk op

om de instelling te bevestigen.

■ Opmerking: • Druk op of wacht 30 seconden om de stand SETTING te verlaten. • De ingestelde temperatuur wordt na bevestiging in het systeem opgeslagen. • De stand SETTING kan niet worden geactiveerd als de indicatielampjes SERVICE en STATUS branden. • Het systeem verschuift de temperatuur binnen het bereik van de wateruitlaattemperatuur.

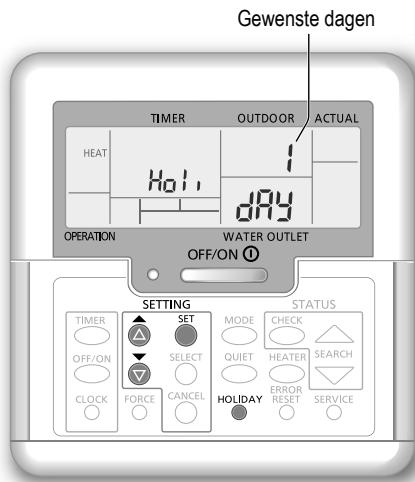

Vakantiestand • Door een of meerdere dagen als vakantie in te stellen, kunt u tijdens uw afwezigheid energie besparen. Na uw terugkeer hervat het systeem het bedrijf met de ingestelde temperatuur. • Controleer vóór het instellen dat het systeem is uitgeschakeld. • Het systeem hervat zijn bedrijf automatisch na de laatste vakantiedag om 00:00 uur middernacht. • De dag waarop u de vakantiestand instelt, wordt als dag 1 geteld. Voorbeeld: U stelt de vakantiestand in op 21 juni om 08:00 uur 's ochtends. Als u 3 dagen instelt, hervat het systeem zijn bedrijf op 24 juni om 00:00 uur middernacht. 1 Druk op

om de vakantiestand te openen.

2 Druk op of om het gewenste aantal dagen in te stellen. (Instelbereik: 1 dag ~ 999 dagen) 3 Druk op

om de instelling te bevestigen.

■ Opmerking: • Druk op verlaten.

De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.

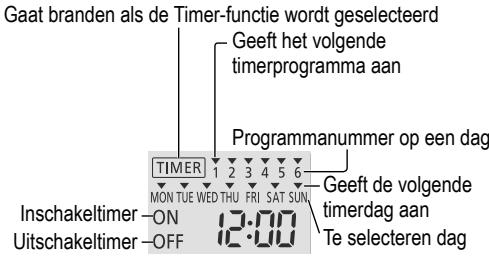

De weektimer instellen Deze functie bevordert energiebesparing doordat u voor elke dag maximaal 6 programma’s kunt instellen. Gaat branden als de Timer-functie wordt geselecteerd Geeft het volgende timerprogramma aan Programmanummer op een dag Geeft de volgende timerdag aan Te selecteren dag

Inschakeltimer Uitschakeltimer

om de instelstand van de timer te

om de gewenste dag te

om de selectie te bevestigen.

4 "1" knippert, druk op instellen. 5 Druk op selecteren.

als u programma 1 wilt

om de in- of uitschakeltimer te

6 Druk op of selecteren.

om de gewenste tijd te

U kunt , , en de thermoverschuiving van de watertemperatuur instellen. 7 Druk op om programma 1 te bevestigen. De geselecteerde dag wordt gemarkeerd met ▼. • Na 2 seconden schakelt het scherm over naar het volgende programma. Herhaal stap 4 t/m 7 als u de programma’s 2 t/m 6 wilt instellen. • Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

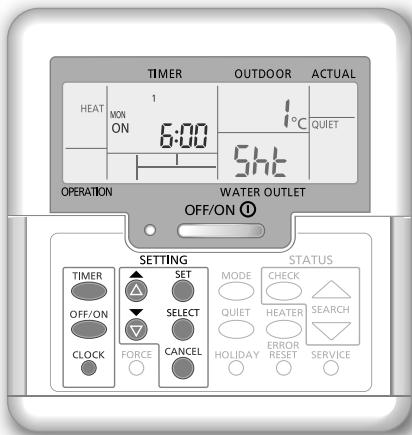

Het huidige timerprogramma controleren 1 Druk op druk op 2 Druk op druk op

om de timerstand te openen, en om de daginstelling te openen. of

tot de gewenste dag verschijnt,

om de selectie te bevestigen.

3 Druk op of te controleren.

Het huidige timerprogramma wijzigen of een nieuw timerprogramma toevoegen 1 Voer stappen 1 t/m 7 van "De weektimer instellen" uit om een bestaand timerprogramma te wijzigen of een nieuw timerprogramma toe te voegen.

Het huidige timerprogramma annuleren 1 Druk op 2 Druk op

om de daginstelling te openen. of

wordt weergegeven, en druk op programma-instelling te openen.

3 Druk op of in tot dat de gewenste programma verschijnd in de display. Druk op om het programma te annuleren; ▼ verdwijnt.

De weektimer uitschakelen/ inschakelen • Druk op en vervolgens op weektimer uit te schakelen.

2 Druk op of selecteren.

• Druk op en vervolgens op om de laatste weektimerinstelling in te schakelen.

om de ingestelde programma's

Het gebruik De weektimer instellen

• U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programma’s per dag instellen. • Wanneer het systeem wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur. • U kunt niet op een dag twee keer hetzelfde timerprogramma instellen. • U kunt 2 of meer dagen instellen met dezelfde timerinstelling.

Onderhoud Mono bloc-unit In geval van een stroomstoring of een defect in de pompwerking moet eventueel aanwezig water uit het systeem afgelaten worden (volg de aanwijzingen in de onderstaande illustratie). Stilstaand water in het systeem kan gemakkelijk bevriezen en het systeem beschadigen. • Blokkeer de luchtinlaat-en luchtuitlaatopeningen niet omdat hierdoor de apparatuur misschien slecht zal presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is. • Maak in de winter de mono bloc-unit vrij van sneeuw en verwijder de sneeuw zodat de inlaat- en uitlaatopeningen niet geblokkeerd kunnen worden. H

<H Extern filter • Reinig het externe filter ten minste een keer per jaar. Als u dat nalaat, kan het filter verstopt raken en het systeem kapot gaan. Vraag een erkende dealer om advies.

Inspectie • Om te zorgen dat de units optimaal functioneren, moeten de units, het externe filter en de bedrading regelmatig geïnspecteerd worden. Vraag een erkende dealer om advies over het onderhoud. • Verwijder eventuele obstakels bij de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit.

Bij langdurige inactiviteit • Schakel de stroomtoevoer niet uit. Als u de stroomtoevoer uitschakelt, wordt de automatische werking van de waterpomp gestopt en de waterpomp geblokkeerd.

Omstandigheden waarbij u hulp moet inroepen Ontkoppel de stroomtoevoer en consulteer een erkende dealer in de volgende omstandigheden: • Een abnormaal lawaai tijdens de werking. • Er zijn waterdruppels/vreemde deeltjes in de afstandsbediening binnengedrongen. • De zekering springt regelmatig uit. • De stroomdraad wordt onnatuurlijk warm.

Problemen oplossen De volgende symptomen geven geen defect aan. Symptoom Oorzaak • Stromend koelmiddel in het apparaat. • De vertraging dient ter bescherming van de compressor.

• Dit wordt veroorzaakt door een beveiligingsfunctie van het systeem wanneer de buitentemperatuur buiten het bedrijfsbereik is. Het systeem wordt uitgeschakeld. • Dit wordt veroorzaakt door de beveiligingsfunctie van het systeem. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en wordt de reserveverwarming ingeschakeld. Het is moeilijk het systeem te • Wanneer het paneel en de vloer tegelijk verwarmd worden, kan de verwarmen. warmwatertemperatuur dalen en de verwarmingscapaciteit van het systeem afnemen. • Als de buitentemperatuur laag is, heeft het systeem wellicht meer tijd nodig om op te warmen. • De in- of uitlaat van de mono bloc-unit wordt geblokkeerd door een obstakel zoals een berg sneeuw. • Als de ingestelde wateruitlaattemperatuur laag is, heeft het systeem wellicht meer tijd nodig om op te warmen. Het systeem wordt niet onmiddellijk • Als het systeem zijn bedrijf begint bij een lage watertemperatuur, heeft het enige warm. tijd nodig om het water te verwarmen. De reserveverwarming wordt automatisch • Dit wordt veroorzaakt door de beveiligingsfunctie van de warmtewisselaar van de ingeschakeld als hij is uitgeschakeld. unit. Het bedrijf begint automatisch • De sterilisatietimer is ingesteld. wanneer de timer niet is ingesteld. Het weergegeven energieverbruik • Het geheugen wordt eenmaal per uur opgeslagen. Bij een stroomstoring worden verandert niet. de gegevens van het vorige uur weergegeven. • Het totale energiebereik heeft 999 dagen bereikt. Druk op om de teller te resetten. De indicator HEAT knippert op het scherm. • Het systeem is bezig met ontdooien. Het koelsysteem blijft enkele minuten • Dit wordt veroorzaakt door een beveiligingsfunctie tijdens het ontdooien bij een luid hoorbaar werken. buitentemperatuur onder -10 °C. De stand *1 COOL kan niet worden gebruikt. • Het systeem is vergrendeld en werkt alleen in de stand HEAT.

Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer Het bedrijf in de stand HEAT/ *1 COOL werkt niet efficiënt. Luidruchtig tijdens werking.

• Stel de temperatuur correct in. • Sluit de verwarmer-/koelingsklep van het paneel. • Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit. • De mono bloc-unit is op een schuine plaats geïnstalleerd. • Sluit de behuizing goed.

Het systeem werkt niet. • De stroomonderbreker is in werking getreden of geactiveerd. Het bedrijfslampje brandt niet of er wordt • Controleer of de stroomtoevoer werkt en er geen stroomstoring is opgetreden. niets weergegeven op de afstandsbediening. Knop Stand Extra verwarming • Als er in het systeem een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen. Druk op om de reserveverwarming in te schakelen.

Het gebruik / Onderhoud / Problemen oplossen

• Er is condensatie of verdamping in de leidingen. • Dit wordt veroorzaakt door ontdooiing in de warmtewisselaar.

Geluid van stromend water tijdens werking. Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart. Er komt water/stoom uit de mono bloc-unit. Er komt stoom uit de mono bloc-unit in de verwarmingsstand. De mono bloc-unit werkt niet.

als u de reserveverwarming wilt uitschakelen. • Druk op • Tijdens geforceerd verwarmen kunnen er geen andere functies worden gebruikt. • Deze functie is alleen beschikbaar bij bepaalde foutcodes. • Neem contact op met uw dealer voor meer details. *1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of onze geautoriseerde servicepartners worden ontgrendeld. *2 Alleen weergegeven wanneer COOL wordt modus ontgrendeld.

Problemen oplossen Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm. • Ontkoppel de stroomtoevoer en meld de fout aan een erkende dealer. • De timer wordt geannuleerd wanneer een fout wordt weergegeven.

Diagnose op het scherm H12 H15 H20 H23 H27 H42 H62 H64 H65 H70 H72 H76 H90 H91 H95 H98 H99

Diagnose op het scherm F12 F14 F15 F16

Afwijking of beveiligingsfunctie

Capaciteit stemt niet overeen Afwijking van temperatuursensor van compressor Afwijking bij waterpomp Afwijking bij sensor van koelmiddel 1 Afwijking bij onderhoudsklep Lagedrukbeveiliging van compressor Afwijking bij waterdoorstroming Afwijking bij hogedruksensor Afwijking bij circulatie ontdooiingswater Afwijking bij overbelastingsbeveiliging van reserveverwarming Afwijking bij tanktemperatuursensor Communicatiefout van de afstandsbediening Afwijking bij communicatie binnenunit/ buitenunit Afwijking bij overbelastingsbeveiliging van tankverwarming Afwijking bij spanningsaansluiting Beveiligingsfunctie voor hoge druk buiten Antivriesbeveiliging van warmtewisselaar binnen

F22 F23 F24 F25 F27 F30 F36 F37 F40 F41 F42 F43 F45 F46 F48 F49 F95

Afwijking of beveiligingsfunctie Drukschakelaar is geactiveerd Onvoldoende rotatie van compressor Afwijking bij vergrendeling van ventilatormotor buiten Algemene stroombeveiliging Overbelastingsbeveiliging voor compressortemperatuur Overbelastingsbeveiliging voor temperatuur van transistormodule Afwijkende DC-piek tijdens bedrijf Afwijking tijdens koelcyclus Afwijking tijdens *1koelen/verwarmen Afwijking bij drukschakelaar Afwijking bij wateruitlaatsensor 2 Afwijking bij temperatuursensor voor buitenlucht Afwijking bij waterinlaatsensor Afwijking bij afvoersensor buiten Afwijking bij correctie vermogensfactor Afwijking bij sensor van warmtewisselaar buiten Afwijking bij sensor voor ontdooien buiten Afwijking bij wateruitlaatsensor Afwijkingen bij ontkoppeling stroomtransformator buiten Afwijking bij uitlaattemperatuursensor van verdamper Afwijking bij uitlaattemperatuursensor van bypass Afwijking hoge druk bij *1koelen

*1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of onze geautoriseerde servicepartners worden ontgrendeld. *2 Alleen weergegeven wanneer COOL wordt modus ontgrendeld.

Informatie Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist.

Functie Beton drogen • Wordt tijd bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen. 1 Druk gelijktijdig op en wordt weergegeven. 2 Druk op . (Op het display wordt ″ 3 Druk op

om de dag te selecteren. of

om de gewenste temperatuur in te stellen.

om de keuze te bevestigen.

5 Herhaal stap 3 en 4 om andere dagen en temperaturen in te stellen. • Druk op

om het menu te verlaten.

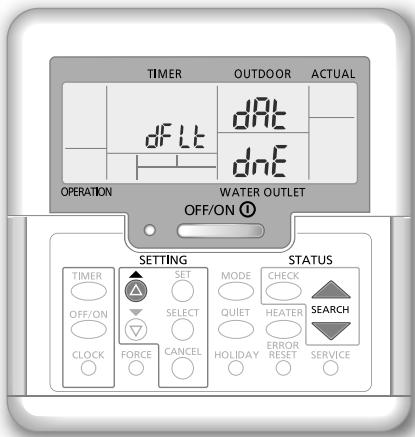

Voor het resetten van de afstandsbediening naar de standaard instellingen 1 Houd , , 5 seconden lang ingedrukt. De werking is in die tijd uitgeschakeld. 2 Het scherm geeft ter bevestiging 2 seconden lang , , ″ weer. Na 2 seconden verandert ″ het naar de normale weergave.

Problemen oplossen / Informatie

en houd deze 5 seconden ingedrukt totdat op het display ″
