Producttype	Multisplit-airconditioner (splitsysteem)
Merk	PANASONIC
Model	CU-2E15PBE
Multisplit buitenunit	Kan meerdere binnenunits voeden
Hoofdfuncties	Koeling, Verwarming, Ontvochtiging, Ventilatie, AUTO
Technologieën	ECONAVI, COMFORT AUTO, nanoe-G
Sensoren	Menselijke activiteitssensor, Zonlichtsensor
Luchtreiniging	nanoe-G (deactiveert virussen, bacteriën op het filter)
Stille modus	STIL om het geluid van de luchtstroom te verminderen
Krachtige modus	KRACHTIG om snel de temperatuur te bereiken (max 20 min)
Bedrijfstemperatuurbereik (koeling)	Binnenunit: 16-32°C DB, 11-23°C WB; Buitenunit: -10 tot 46°C DB
Bedrijfstemperatuurbereik (verwarming)	Binnenunit: 16-30°C DB; Buitenunit: -15 tot 24°C DB, tot 18°C WB
Voeding	230 V ~ 50 Hz (standaard huishoudelijk)
Afstandsbediening	Draadloos, AAA- of R03-batterijen, bereik 8 m
Luchtfilter	Elke 2 weken wasbaar, drogen in de schaduw
Reiniging van de nanoe-G generator	Elke 6 maanden met een droog wattenstaafje
Onderhoud van het voorpaneel	Wassen met zeepwater (pH-neutraal), drogen
Timer	2 dagelijkse aan/uit-programma's
Belangrijke veiligheidsvoorschriften	Niet gebruiken met natte handen, een aardlekschakelaar installeren, luchtinlaten niet blokkeren
Reparaties	Overlaten aan een erkende dealer; niet zelf demonteren
Meegeleverde accessoires	Afstandsbediening, AAA-batterijen (2), afstandsbedieninghouder, schroeven
Gewicht en afmetingen	Niet gespecificeerd in de handleiding

Veelgestelde vragen - CU-2E15PBE PANASONIC

Hoe installeer ik de buitenunit CU-2E15PBE?

De installatie moet worden uitgevoerd door een erkende dealer of een specialist. Een onjuiste installatie kan leiden tot lekkage, elektrische schokken of brand. Houd u aan de minimale afstanden en veiligheidsvoorschriften in de handleiding.

Hoe reinig ik de luchtfilters?

Reinig de filters elke 2 weken. Verwijder ze, was ze met schoon water (geen agressief reinigingsmiddel), droog ze volledig in de schaduw en plaats ze terug. Stel ze niet bloot aan vuur of direct zonlicht.

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen: plaats nieuwe AAA- of R03-batterijen met de juiste polariteit. Zorg ervoor dat de ontvanger van de binnenunit niet geblokkeerd is en dat u zich binnen 8 meter bevindt. Sommige tl-lampen kunnen storing veroorzaken.

Hoe gebruik ik de ECONAVI-modus?

De ECONAVI-modus past automatisch de temperatuur aan op basis van menselijke aanwezigheid en activiteit en de zonlichtintensiteit. Het optimaliseert energiebesparing terwijl het comfort behouden blijft. Activeer het via de afstandsbediening; het werkt in de modi KOELEN, VERWARMEN en ONTVOCHTIGEN.

Waarom knippert het POWER-lampje tijdens de verwarmingsmodus zonder warme lucht?

Dit is normaal: het apparaat is in de ontdooimodus. Het lampje knippert en de klep is gesloten om koude lucht te voorkomen. Wacht een paar minuten tot het ontdooien is voltooid.

Hoe reset ik de timer?

Om een timer te annuleren, druk op de ON of OFF toets om de timer te selecteren (1 of 2) en druk vervolgens op CANCEL. Om deze te herstellen, selecteer de timer en druk op SET.

Wat betekent de weergegeven foutcode?

Gebruik de afstandsbediening om de foutcode op te halen: houd een specifieke toets ingedrukt tot u een pieptoon hoort, noteer de code. Schakel het apparaat uit en neem contact op met een erkende dealer met deze code.

Kan ik oplaadbare batterijen gebruiken in de afstandsbediening?

Nee, de handleiding raadt het gebruik van oplaadbare batterijen (Ni-Cd) af. Gebruik alleen niet-oplaadbare AAA- of R03-batterijen.

Hoe schakel ik de nanoe-G-functie uit?

Om de desinfectie van het ingebouwde filter na uitschakeling uit te schakelen, houd de NANOE-G-toets ingedrukt tot een korte pieptoon. Dit stopt de luchtreiniging tijdens bedrijf niet. Om opnieuw in te schakelen, houd ingedrukt tot een lange pieptoon.

Moet ik een professional inschakelen voor jaarlijks onderhoud?

Ja, het wordt aanbevolen om het apparaat jaarlijks te laten inspecteren door een erkende dealer, vooral na een lange periode van niet-gebruik. Controleer de batterijen, luchtinlaten en de algemene werking.

GEBRUIKSAANWIJZING CU-2E15PBE PANASONIC

Hartelijk dank voor de aanschaf van de

Panasonicairconditioner.

Installatie-instructies bijgevoegd.

Lees voor u het apparaat gebruikt deze

gebruksiuncties grondig en bewaar ze voor toekomstig gebruik.

Biedt maximaal comfort, schone lucht en een optimaal energieverbruik

ECONAVI en AUTO COMFORT

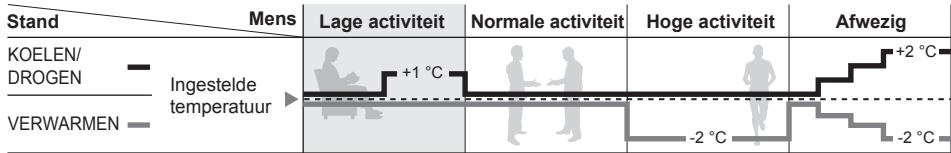

Uitgerust met een bewegingssensor. De airconditioner combineert een consistent comfortabele, koele of warme luchtstroom met een minimaal energieverbruik.

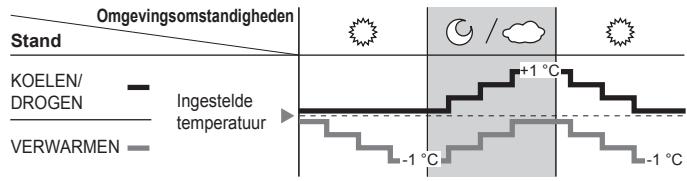

De zonlichtsensor detecteert daarnaast de intensiteit van het zonlicht en helpt bij het regelen van de verwarmings-/koeltemperatuur, voor een optimaal comfort.

Lees "Meer weten..." voor meer informatie

nanoe-G

Deactivateert schadelijke micro-organismes zoals virussen, bacterien en houdt de lucht schoon. Het deactiveert ook virussen en bacterien in het filter, om de binnenkant van unit schoon te houden.

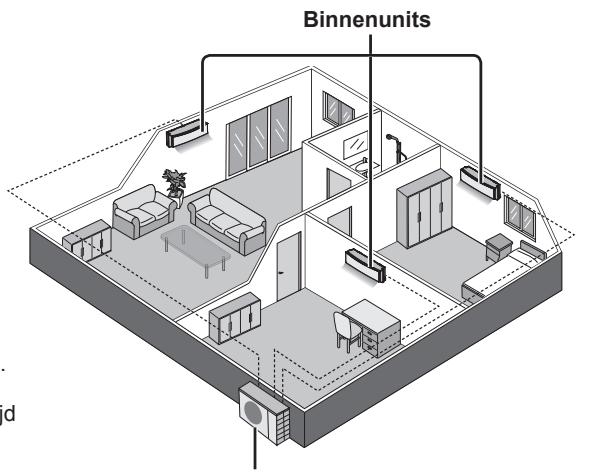

Free-multi system

Free-multi systemen spaar ruimte, odomat hierbij verschillende binnendelen op een enkel buitendeel aangesloten können worden.

• Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

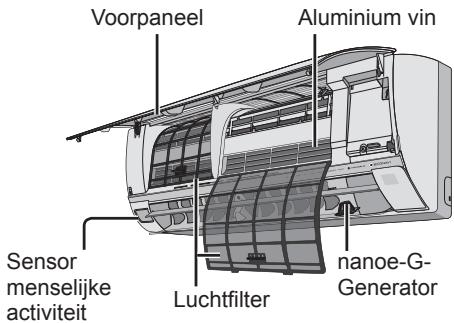

Binnenunits

• Het is möglich de binnenunits individuel et tegelijkkertijd te lien functioneren. De prioriteit van de werkig is aan de unit geveen, die het eerste ingeschakeld werden.
  Tijdens het bedrijf konnen de modus VERWARMEN en KOELEN Niet tegelijkertijd voor de verschillende units ingeschakeld worden.
• De powered knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

Buitenunit

De batterijenplaatsen

① Open het klepje van de afstandsbediening
② Plaats AAA- of R03-batterijen (kan ~ 1aar gebruikt worden)
③ Sluit het deksel

Instellen van de klok

① Druk op CLOCK
② Stel de hijd in
③ Bevestig

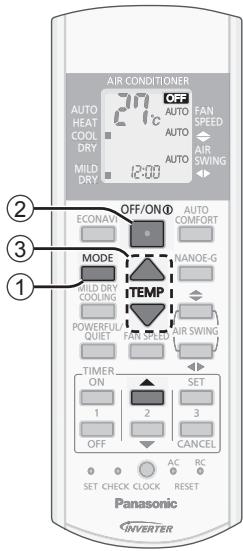

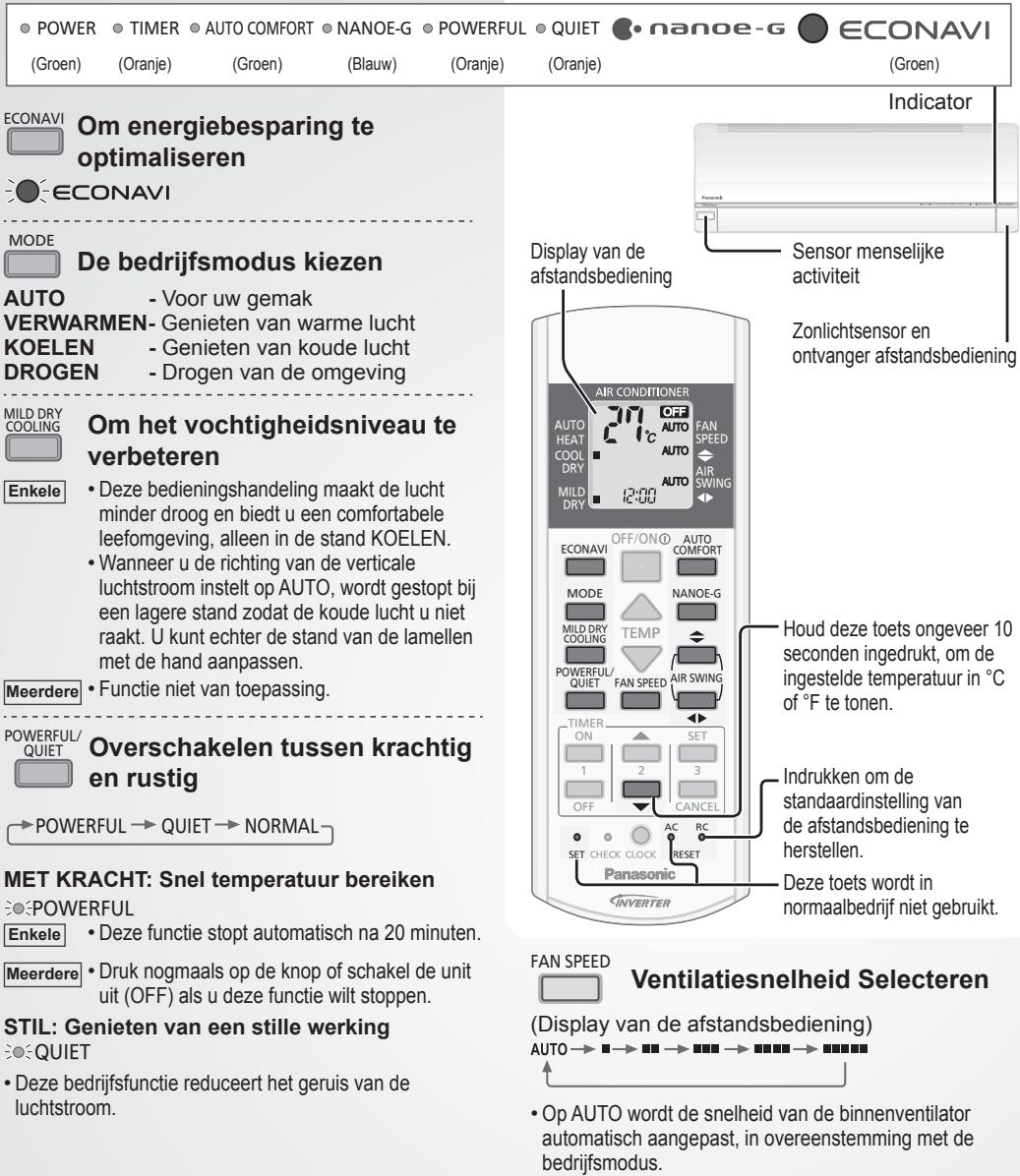

Eenvoudige bediening

① Selecteer de gewenste stand

② Start/stop het apparaat

• Merk op dat de aanduiding OFF

OFF aan staat bij het starten

③ Stel de gewenste temperatuur in

• Instellingsbereik: 16^ 30^ .

• Het gebruik van het apparaat binnen de aanbevolen temperatuursgrenzen kan energia besparen.

VERWARMEN: 20^ C 24^ C .

KOELEN: 26^ C 28^ C .

DROGEN: 1^ 2^ onder

kamertemperatuur.

• Om het helderheid van het scherm te dimmen=kunt u 5 seconden ingedrukt honden.
• Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

De afbeeldingen in deze handledeig zijn alleen bedoeld als toelichting en kunnen afwijk den het daadwerklije uiterlijk van het apparaat. Deze handledeig kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Inhoudsopgave

Veiligheidsmaatregelen.....54-55

Het gebruik 56-57

Meer weten. 58-59

Reinigingsinstructies 60

Problemen oplossen 61

Informatie 62

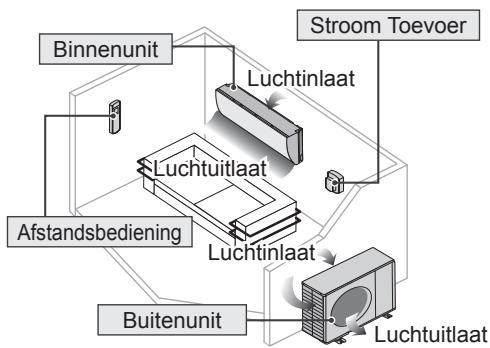

Accosoires

• Afstandsbediening
• AAA of 2 x R03 batterijen
  -Afstandsbedieningshouser
• 2 x schroeven voor de afstandbedieninghouser

Houd u aan de volgende instructies zodat persoonlijk letsetl, bij u of bij iemand anders, of materielle schade worden voorkomen: Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letset of schade, waarvan de ernst worden geclassifiedeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijdnestaar een handled die VERBODEN is.

Deze symbolen geben VERPLICHE acties aan.

WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat is Niet bestemd voor gebruik door personen (kinderen inbegren) met verminderde fysieme, sensorische of mentale capacititeiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een person die voor hun verilgheid verantwoordelijk is. Pas op, dat kinderen Niet met het apparaat spelen.

Vraag advies aan een geauthoriserde dealer of gespecialiserde vakman, wanneer de unit schoongemaaKT, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd要去. Onjuiste installmente en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalificeerde dealer of specialist voor eventuele te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, oncevallen en letsel veroorzaken, enz.

Installee de unit Niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek Niet uw vingers of een voorwerp in de binnen- of buitenuinit van de airconditioner, draaiende delen konnen letsel verooorzaken.

Raak de buitenunit Niet aanijdens onweer, het zou kuren leiden tot een elektrische schok.

Stel het apparataat Niet voor langeijd direct bloot aan koude lust. Dit om overmatige afkoeling te vermijden.

Ga Niet op het apparaat zitten of staan,
omdat u per ongeluk zou+kennen vallen.

Afstandsbediening

Laat peuters enjonge kinderen Niet met de afstandsbediening speloen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroom Toevoer

Voorkom oververhitting of bran gebruik Niet een snoer waarin wijzigingen zijn aangebrachte of dat uit meerere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat Niet met natte handen.
• Laat geen knikken in het stroomsnoerkommen.
• Werk Niet met de unit en stop deze ook Niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadig is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd person vervangen worden om möglichk risico te voorkomen.

U wordt ten zeeste geadviseerd de apparatuur te installereren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Steek de stekker goed in het stopcontact.
  Men moet het stof op de stekker periodiek afvegen met een droge doeck.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.
  Men merkt een brandeur op.
• Er worden een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Stroomsoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan nicht geregeld worden.
• De eenheid stocht onmiddelijk met werken, selbst als deze ingeschakeld is om te werken.
• De ventilator stopt nicht, selbst nicht als de eenheid stopt met werken.

Neem onmiddelijk contact op met uwplaatselijk leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaatuit te schakelen en de stekker ut het stopcontactte trekken:

• Voordat de apparatuur worden gereinigd of nagezien.
• Bij langdurige perioden zonder gebruik of
  -Tijdens zware onweersbuien.

OPGEPAST

Binnenunit En Buitenunit

Was de interne unit Niet met water, benzeen, thinner of schurpoeder om schade en roest bij de unit te vermijden.

Deze stoffenmightnietgebruiktwordenvorthere apparatusur,voedsel,dieren,planten,versieringen ofandereobjectend.Doetuditwel,dankan dit leiden totverslechtering van de kwaliteit.

Voorkom dat een eventuele brand worden aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vór de luchtuitlaat.

Stel planten of ook huisdieren nicht direct bloot aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin nicht aan; scherpe delen können blessuresveroorzaken.

Schakel de binnenunit nicht in wanner u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanner u de vloer in de was heb gezet.

Installeer de unit Niet in ruimten waar een oiedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit Niet uit elkaar om schoon te make. Hierdoor voorkomt u letsel.

Stap Niet op een bank die Niet stevig staat. Zo voorkomt men letseI.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet Niet in de stand KOELEN/DROGEN langeijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

• Goed aangesloten is,
• Uit de buurt van dakgoten en containers loopt of,
• Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur langearend het begruikt,dathetinstallierek nog in goede staat is,zodat u er zeker van kunt zich dan de unit nicht kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfungtie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende langeijd nicht zal worden gebruikt.
• Men要去新的电池，或者去电池的电池。
• Men want to get a new battery.

Stroom Toevoer

Trek de stekker Niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de afstandsbediening nied bij de hand hebt of bij storingen. Het frontpaneel omhoog brengen:

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoog, LAST de knop dan los om de krachtige modus KOELEN te gebruiken.
3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen haort, LAST DE KNP DAN los om de krachtige modus VERWARMEN te gebruiken.
4. Nogmaals op de knop drukken om het apparaat uit te schakelen.

Voor maximaal comfort

AUTO COMFORT

NANOE-G

De Lucht Zuiveren

NANOE-G

• nanoe-G start automatisch, zodra de unit ingeschakeld worden met OFF/ON.
• Kan ook worden geactiveerd als de unit is uitgeschakeld. In dieze situation werkde de unit als een ventilator met AUTO ventilatorsnelheid en draaibare lamellen.

Meerdere Deze werkung kan nicht worden uittgevoerd of wordst stopgezet als een andere binnenunit de modus VERWARMEN aktiveert.

Virussen/bacterien in het filter deactiveren

NANOEGo POWER

• Nadat de unit isuitgeschakeld, kan de uitschakeling van het nanoe-G in-filter tot 150 minuten geactiveerd zijn. Het inschaken van de unit annuleert deze functie.
  Druk op en houd de knop ingedrukt totdat u een korte pieptoon hoog, als u deze functie voortaan wilt uitschakelen. Deze handeling schakelt nicht de nanoe-Guit om de lucht te zuiveren.
• Druk op en houd de knop ingedrukt totdat u een lange pieptoon hoor, om de uitschakeling van het nanoe-G in-filter terug te zetten.

Richting Van De Luchtstroom Aanpassen

(Display van de afstandsbediening)

Hiermee houdt u de kamer geventileerd.
- In de stand KOELEN/DROGEN, zwaaien de jaloeziëen automatisch naar links/naar rechts en omhoog/omlaag, als AUTO is ingesteld.
- In de modus VERWARMEN, als AUTO is ingesteld, is de horizontally luchtspleeet op een vooraf bepaalde positie aangebracht. De verticale jaloezie draaitaar links/rechts, nadat de temperatuurt stijgt.
- Verplaats de blazer Niet met de hand.

De Timer Instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verzillende voorafingesteldeijdstippen.

① Stel de timer in op ON of OFF

Bij elke keer indrukken:

Voorbeeld: UIT om 22

② Stel detijd in
③ Bevestig

• Druk als u de AAN- of UIT-timer wilt uitschaken op ON of OFF en selecteer respectievelijk 1 of 2 en druk daarna op CANCEL.
• Als de timer isuitgeschakeld, handmatig of als gevolg van een stroomstoring, kut u de timer herstellen door ON respectievelijk OFF te selectoren door op 1 of 2 te drukken en daarna op SET te drukken.
• De dichtstbijzijnde timerinstelling worden weergegeven en worden in volgorde ingeschakeld.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventuele (tot 35 minutes) vór het eigenerlijke geprogrammeerdeijdpunt, om opijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en worden, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

ECONAVI

POWERFUL/

QUIET

AUTO

COMFORT

NANOE-G

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

ECONAVI

POWERFUL

QUIET

AUTO

COMFORT

• Kunnen nicht tegelijkertijd worden geselecteerd.
• Kan nicht worden ingeschakeldijdens MILD DROOG KOELEN.

Bedieningsstand

AUTO: Tijdens de bedrijfsmodus knippert de POWER-indicator.

Enkele

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

Meerdere

• Het apparaat kiest elke 3研究成果, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN : Het duurt even voordat de eenheid opwarmt. De POWER-indicator knippertijdens dit process.

KOELEN : Gebruik de gordijnen om het zonlicht en de但它 buiten te houden en om tijdens het koelen het energieverbruik te verminderen.

DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

Uitschakeling nanoe-G in-filter

Afhankelijk van de geaccumuleerde bedrijfstijd, kan de uitschakeling van het nanoe-G in-filter slechts een keer per dag geactiveerd worden, nadat de unit isuitgeschakeld.

Om het achtergebleven vocht in de interne onderdelen te verwijdenen, wordt de ventilator 30 minuten ingeschakeld en de luchtspleet een beetje geopend. Dit proces kan alleen worden toegepast als de unit bediend worden in de modus KOELEN/DROGEN voordat de unit worden dit uitzgeschakld. Vervolgens deactiveert de nanoe-G ongeveer 2 uur lang de virussen en bacterien in het filter, waar bij de ventilator is uitzgeschakld en de luchtsplet gesloten is.

Schakel de voeding tijdens deze werkung Niet uit. Na een stroomstoring worden deze werkung Niet hervat.

ECONAVI en AUTO COMFORT

of

Het apparaat begin met initialieren

De bewegingssensor en de zonlichtsensor nemen activiteit waar.

Opmerking

Als AIR SWING (luchtcirculative) is geselecteerd, zich ECONAVI en AUTO COMFORT uitgeschakeld.

Werking bewegingsensor

ECONAVI; Detecteert de aanwezigheid van mensen en activiteit. Het apparaat regelt de kamertemperatuur om energie te besparen.

AUTO COMFORT; Neemt de menselijke aanwezigheid en activiteit waar. De unit regelt de kamertemporatuur zodat de omgeving voor de mensen in die kamer consistent comfortabel is.

ECONAVI en AUTO COMFORT

Nauwkeurigheidsregeling van de temperatuur tijdens lage activiteit om de energiebesparing te maximaliseren.

ECONAVI en AUTO COMFORT maakt gebruik van het feit dat de menselijke natuur zich de tijd neemt om te voelen dat de temperatuur stigt bij een laag activiteitsniveau, de unit past de temperatuur aan om de energiebesparing te maximaliseren zonder in te boeten op comfort.

• Tijdens lage activiteit, ventilatorsnelheid 1iveau omhoog voor de eerste 15 minuten of tot de ingestelde temperatuur bereikt is.
  ** Tijdens menselijke afwezigheid is maximale ventilatorsnelheid voor de modus KOELEN/DROGEN de middelste ventilator.

De sensor voor menselijke activiteit za ook zoekenaar de ruimte van de hittebron en de beweging in een ruimte.

Opmerkingsgebied

• Op basis van de activiteit in het gebied past de richting van de horizontale luchtstroom zich aan op een vooraf ingestelde vaste stand of draait periodiekaar links/rechts.

• De prestaties van de bewegingssensor worden beinvoed door deplaatsing van de binnen-unit, de bewegingssnelheid en het temperatuurbereik, enz.

• De sensor voor menselijkke activiteit za mischien:

• Per ongeluk een voorwerp waarnemen waarvan de warmtebron en beweging lijken op die van mensen, zoals huisdieren enz.

• Ten onrechte nicht de warmte-uitstraling en beweging van_iemand waarnemen als een persoon zich een bepaalde tijd Niet beweegt.
• Plaats geen große voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat. Dit kan een slecht functionerende sensor tot gevolg hebben.

Werking zonlichtsensor

ECONAVI; Via het waarnemen van de intensiteit van het zonlicht worden de temperatuur aangepast, om energia te besparen.

ECONAVI is geactiveerd, het apparaat behoudt de ingestelde temperatuur totdat een hoge intensiteit van het zonzlicht gedetecteerd worden. De zonlichtsensor detecteert de intensiteit van het zonzlicht tijdens weersveranderingen ofijdens wisselingen van dag/nacht en de unit past de temperatuur aan.

• In een vertrek zonder venster of met een dik gordijn za de zonlichtsensor de omstandigheden beoordelen als bewolkt/nachtelijk.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT: Droge bolttemperatuur / WBT: Natte bolttemperatuur

Single-split buitenunit
^ C (temperatuur)

CU-E7PKE, CU-E9PKE, CU-E12PKE, CU-E15PKE, CU-E18PKE, CU-E21PKE, CU-E24PKE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	43	26
	Min.	16	11	-10	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

Multi-split buitendeel
C (temperatuur)

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	46	26
	Min.	16	11	-10	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

Voor optimale prestaties要去happaatregelmatin gereinigd worden. Wanner deunit vuil is kan ean storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen.Vraag advies aan een officiele dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak Niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (≈ pH 7) of milde reingigungsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Sensor menselijke activiteit

Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fouit functioneren.

Voorpaneel

Was het voorzichtig af en droog het.

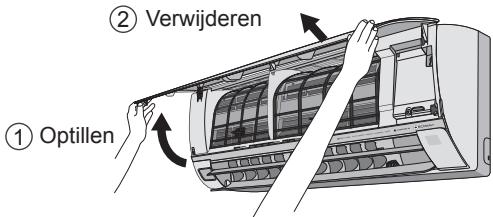

Verwijder het voorpaneel

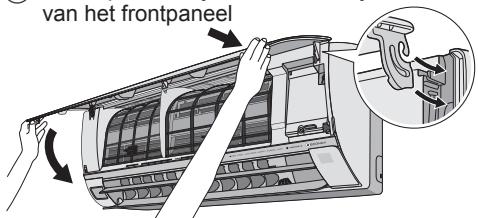

Goed aflsluiten

③ Druk op beiden zijden van het frontpaneel

① Aan beiden zichden insteken

② Sluiten
(4) Voor de CS-XE18PKEW, CS-XE21PKEW, CS-E18PKEW, CS-E21PKEW, CS-E24PKEW: Druk in het midden van het frontpaneel.

Binnenunit

nanoe-G-Generator

ledere 6 maanden

Reinig met een droog wattenstaafje.
- Niet aanraken als het apparaat in bedrijf is

Luchtfilter

Elke 2 weken

• Was/spoel de filters voorlichtig met water om schade aan het oppervlakte van de filters te voorkomen.
• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
• Vervang beschadigde filters.

Luchtfilter verwijderen

Luchtfilter bevestigen

In het apparaatplaatsen

Voor Seizuensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was

• Controller de batterijen van de afstandsbediening.
• Controller de inlaat- en uitaatopeningen op obstructies.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minutes looptijd is het volgende temperatuurverschilussen inlaat-en uitlaatlucht normala:

KOELEN: ≥8°C VERWARMEN: ≥14°C

Bij Langdurige Inactiviteit

• Schakel de modus VERWARMEN gedurende 2 - 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijdenen en schimmelgroei te voorkomen.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

De volgende symptomen given nicht een defect aan.

Symptom	Oorzaak
Er kommt damp uit de binnenunit.	• Condensatie door koelproces.
Tijdens werkung klicht er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	• Dit is möglichelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanner de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
De lustucht stroom zichs nog verder nadat het bedrivj reeds gestopt is.	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescheming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
TIMER-indicator is.altijd aan.	• Nadat de timer is ingesteld, worden de instellingen dagelijksuitgevoerd.
POWER-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stopt af en toe tijdens verwarmen.	• Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit worden ingeschakeld.	• Dit is een initiièle stap tijdens de Voorbereiding voor werking wanner de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf.	• Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom	Controller
De stand VERWARMEN/KOELEN werkst nicht goed.	• Stel de temperatuur correct in. • Sluit alle deuren en ramen. • Maak de filters schoon of verwang ze. • Verwijder elde obstructie bij de lucht in- en uitlaatopengen.
Luidruchtigijdens werkung.	• Controller of de unit is geinstalleerd op een helling. • Sluit het Voorpaneel correct.
Afstandsbediening werkst nicht. (De display is gedim of het transmissiesignaal is zwak.)	• Plaats de batterijen correct. • Vervang zwakke batterijen.
Het apparaat werkst nicht.	• Controller of de stroomonderbreker ontkoppeld is. • Controller of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	• Controller, of de ontvanger Niet geblokkeerd worden. • Het een en ander fluorescerendlicht kan eventuele de signalzender storen. Vraag advies aan een officièle dealer.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER
UIT EN TREK DE STEKKER UIT HET
STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

Een abnormaal lawaai tijdens de werking.
Water of vreme deeeltjes+zijn in de afstandsbediening binnengedrongen.
- Er lekt water uit de binnenunit.
- De zekering springt regelmatig uiit.
- De stroomdraad worden onnatuurlijk warm.
- De schakelaars of knuppen werken nicht zoals het hoort.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

Houd de knop
ingedrukt todtat u een
pieptoon hoort en
noteer de foutcode

③ Druk op de knop om de contrôle te stoppen

Schakel de eenheid
uit en deel de
foutcode mee aan
de geautoriseerde
leverancier

• Bij bepaalde fouten=kunt u de unit opnieuw opstarten met beperkke functies, er klinken dan 4 piepgeluiden bij het opstarten.

Information/Informations/Información Informationen/Informazioni/Informatie

English

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruike elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk afval gemengd@mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude produits en lege batterijnen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden+kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijnen, gelieve contact op te nemen met uwplaatsijke gemeente, uw afvalwerwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een nicht-correcte verwijdering van dit afval kuren boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deutsche producten te verwijderen, neem dan contact op met uwplaatsilijke autoriteiten of dealer, en vraag informatatie over die correcte wijze om deutsche producten te verwijderen.

Opmerking over het batterijensymbol (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in
verbinding met een chemisch symbool.
In dat geval worden de eis, vastgelegd
door de Richtlijn voor de betrokken
chemische producten verruld.

Panasonic Corporation

Website: http://panasonic.net/
