CU-2E15PBE - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore multisplit (sistema split)
Marca	PANASONIC
Modello	CU-2E15PBE
Unità esterna multisplit	Può alimentare più unità interne
Funzioni principali	Raffrescamento, Riscaldamento, Deumidificazione, Ventilazione, AUTO
Tecnologie	ECONAVI, COMFORT AUTO, nanoe-G
Sensori	Sensore di attività umana, Sensore di luminosità solare
Purificazione dell'aria	nanoe-G (disattiva virus, batteri sul filtro)
Modalità silenziosa	QUIET per ridurre il rumore del flusso d'aria
Modalità potente	POWERFUL per raggiungere rapidamente la temperatura (max 20 min)
Intervallo di temperatura di funzionamento (raffrescamento)	Unità interna: 16-32°C BS, 11-23°C BU; Unità esterna: da -10 a 46°C BS
Intervallo di temperatura di funzionamento (riscaldamento)	Unità interna: 16-30°C BS; Unità esterna: da -15 a 24°C BS, fino a 18°C BU
Alimentazione	230 V ~ 50 Hz (standard domestico)
Telecomando	Senza filo, pile AAA o R03, portata 8 m
Filtro aria	Lavabile ogni 2 settimane, asciugatura all'ombra
Pulizia del generatore nanoe-G	Ogni 6 mesi con un bastoncino di cotone asciutto
Manutenzione del pannello anteriore	Lavaggio con acqua saponata (pH neutro), asciugatura
Timer	2 programmazioni accensione/spegnimento giornaliere
Istruzioni di sicurezza importanti	Non utilizzare con mani bagnate, installare un interruttore differenziale, non ostruire le prese d'aria
Riparazioni	Affidare a un rivenditore autorizzato; non smontare da soli
Accessori forniti	Telecomando, pile AAA (2), supporto telecomando, viti
Peso e dimensioni	Non specificati nel manuale

Domande frequenti - CU-2E15PBE PANASONIC

Come installare l'unità esterna CU-2E15PBE?

L'installazione deve essere eseguita da un rivenditore autorizzato o da un specialista. Un'installazione errata può causare perdite, scosse elettriche o incendi. Rispettare le distanze minime e le istruzioni di sicurezza fornite nel manuale.

Come pulire i filtri dell'aria?

Pulire i filtri ogni 2 settimane. Rimuoverli, lavarli con acqua pulita (senza detergenti aggressivi), asciugarli completamente all'ombra, quindi rimetterli. Non esporli al fuoco o alla luce solare diretta.

Cosa fare se il telecomando non funziona?

Controllare prima le pile: inserire pile AAA o R03 nuove rispettando la polarità. Assicurarsi che il ricevitore dell'unità interna non sia ostruito e che ci si trovi a meno di 8 metri. Alcune lampade fluorescenti possono interferire.

Come utilizzare la modalità ECONAVI?

La modalità ECONAVI regola automaticamente la temperatura in base alla presenza e all'attività umana e alla luminosità solare. Ottimizza il risparmio energetico mantenendo il comfort. Attivarla tramite il telecomando; funziona in modalità RAFFRESCAMENTO, RISCALDAMENTO e DEUMIDIFICAZIONE.

Perché la spia POWER lampeggia in modalità riscaldamento senza aria calda?

È normale: l'unità è in modalità sbrinamento. La spia lampeggia e la serranda è chiusa per evitare aria fredda. Attendere alcuni minuti fino al termine dello sbrinamento.

Come resettare il timer?

Per annullare un timer, premere il tasto ON o OFF per selezionare il timer (1 o 2), quindi premere CANCEL. Per ripristinarlo, selezionare il timer e premere SET.

Cosa significa il codice di errore visualizzato?

Utilizzare il telecomando per recuperare il codice di errore: tenere premuto un tasto specifico fino a sentire un bip, quindi annotare il codice. Spegnere l'unità e contattare un rivenditore autorizzato fornendo il codice.

Posso usare pile ricaricabili nel telecomando?

No, il manuale sconsiglia l'uso di pile ricaricabili (Ni-Cd). Utilizzare solo pile AAA o R03 non ricaricabili.

Come disattivare la funzione nanoe-G?

Per disattivare la disinfezione del filtro integrato dopo lo spegnimento, tenere premuto il tasto NANOE-G fino a un breve bip. Ciò non interrompe la purificazione dell'aria durante il funzionamento. Per riattivarla, tenere premuto fino a un lungo bip.

È necessario chiamare un professionista per la manutenzione annuale?

Sì, si consiglia di far ispezionare l'apparecchio da un rivenditore autorizzato ogni anno, specialmente dopo un lungo periodo di inutilizzo. Controllare le pile, le prese d'aria e il corretto funzionamento generale.

MANUALE UTENTE CU-2E15PBE PANASONIC

Istruzioni di funzionamento

42-51

Condizionatore d'aria

Grazie per aver acquistato un climatizzatore Panasonic.
Istruzioni d'installazione allegate.

Prima di utilizzare l'unità si prega di leggere attendente le istruzioni e di conservare quello opuscolo per potervi fare riferimento in futuro.

Handleiding

52-61

Airconditioner

Garantire la massima sensazione di benessere, aria pulita e ottimizzare il risparmio energetico

ECONAVI e AUTO COMFORT

Provvisto del sensore di attività umana, il climatizzatore assicura l'erogazione di aria fredda o calda e mantiene l'ambiente regolarmente comfortevole con un minimo consumo di energia.

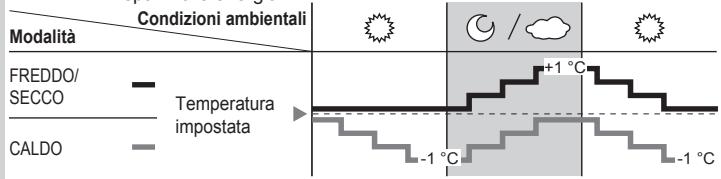

Inoltre, il sensore di luce solare rileva l'intensità della luce solare e aiuta a controllare le temperature di riscaldamento/raffreddamento per ottimizzare la sensazione di benessere.

Per dettagli, videere "Per saperne di piu....".

nanoe-G

Disattiva microrganismi pericolosi quali virus, batteri, ecc. per mantenere l'aria pulita. Disattivaanche virus e batteri sul filtro per mantenere pulito I'interno dell'unità.

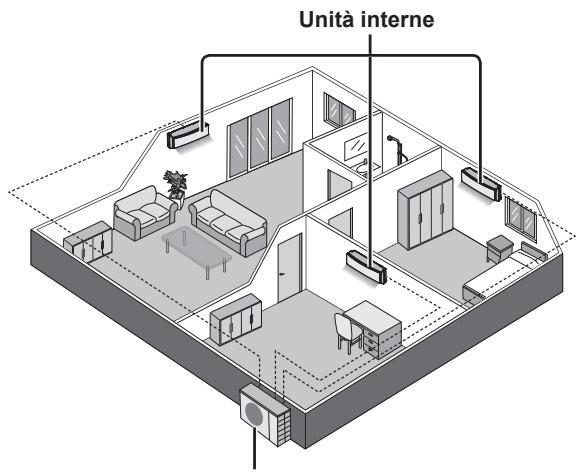

Multi systemadi climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio atraverso il collegamento di molteplici unità interne con una singola unità esterna.

• Per le caratteristica complete del prodotto,fare riferimento al catalogo.

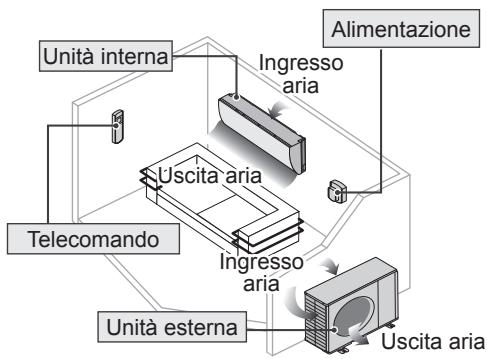

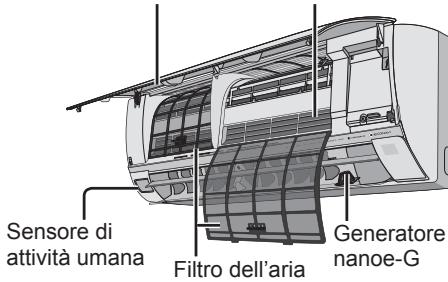

Unità interne

• É possibile utilizzare le unità interne singularmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.
• Durante il funzionamento, non è possibile attivare contemporaneously le modalità CALDO e FREDDO nelle varie unità interne.
  L'indicatore di alimentazione lampeggia per indicare che l'unità interna è in stand-by per la modalità operativa differente.

Unità esterna

Inserimento delle batterie

① Estrarre il coperchio posteriore del telecomando
② Inserire batterie AAA o R03 (puo essere utilizzato per circa 1 anno)
③ Chiudere il coperchio

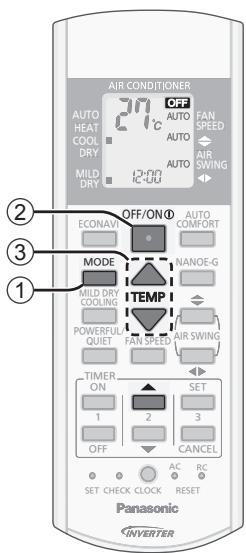

Impostazione dell'orario

① Premere CLOCK
② Impostazione timer
③ Confermare

Funzionamento di base

① Selezionare la modalità desiderata AUTO→HEAT DRY COOL
(2) Avviare/arrestare l'apparecchio.

• Verificare che l'indicazione OFF OFF sa attivata per iniziare.

③ Selezionare la temperatura desiderata.

• Gamma di selezione: 16^ C 30^ C .
  L'utilizzo dell'unità entro la temperature consigliata cui far risparmiare energia.

CALDO : 20^ 24^

FREDDO: 26^ C 28^ C .

SECCO: 1^ 2^ in meno della temperatura ambiente.

Per oscurare o ripristinare la luminosità dell'indicatore dell'unità, tenere premuto per 5 secondi.
- Usare il telecomando entro 8 metri dal ricevitore telecomando dell'unità interna.

Le illustrazioni cont∉ne in quello manuale sono riportate escludvamente a scopo esplicitativo e potrebbero differire dall'apparecchio vero e proprio. I contentù del presente manuale sono soggetti a modificà sensa preavviso e verranno aggiornati in base alle innovazioni future.

Indices

Precauzioni per la sicurezza 44-45

Modalità d'uso 46-47

Per saperne di piu. 48-49

Istruzioni per il lavaggio 50

Solutione dei problemi 51

Informazioni 62

Accessori

Telecomando
- 2 batterie AAA o R03
Supporto telecomando
- 2 viti per supporto telecomando

Per evitare lesions personali, lesions ad altri o danni alla propietà, rispetto quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo significolo indica un pericolò di morte o lesioni gravi.

ATTENZIONE

Questo symbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificare in varie tipologie, contrassegnate dai seguenti simboli:

Quito symbolo indica un'azione PROIBITA.

!		Questi symboli indicano azioni OBBLIGATORIE.

AVVERTENZE

Unità interna e unità esterna

L'uso di quello apparecchio non è destinato a persona con disponibile fisiche, sensoriali o mentali ridotte (compresi i bambini), o mancanza di esperienza o competenza, a meno che non siano supervisionate o struite sull'uso dell'apparechio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l'apparechio.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso di qualunque tipo di refrigerante specificato.

L'uso di un refrigerante diverso da quello specificato potrebbe causare danni al prodotto, usioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmossera potenzialmente esplosiva o infiammabile. La mancata esecuzione di cui poù causare un incendio.

Non inseire dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, i componenti rotanti sono provocare lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all'aria fredda per un periodo di tempo prolongato al fine di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull'unità, si più cadere in modo accidentale.

Telecomando

Non permettere a bambini piccoli di giocare con il telecomando, al fine di evitare che ingeriscano accidentallymente le batterie.

Alimentazione

Per evitare surriscaldamento e incidio, non utilizzato un cavo modificato, un connettore, una prolunga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico:

Non condidere la presa di corrente con altri apparecchi.
Nonutilizzare con mani bagnate.
Non piegareccessivamente il cavo di alimentazione elettrica.
- Non mettere in funzione o arrestare l'unita inserendo o tirando la spina di alimentazione.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un techniciane qualificato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda formente l'installazione di un salvaviva contro le perdite a terra (ELCB) o un interrottore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

• Inserire correttamente la spina di alimentazione.
• La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quando verifica un'anormalità/guasto escollegare la spina alla presa di corrente o portare l'interruttore o il salvavita su OFF. (Rischio di fumo/fiamme/scosse elettrice) Esempi di normalità/guasto

• L'interruttore differenziale (ELCB) scatta di frequente.
• Si除去 un odore di bruciato.
• Sinota un rumore o vibrazione anomiale dell'unità.
  L'unità interna perde acqua.
• Il cavo o spina di alimentazione si scaldano in maniera anomale.
• Non è possibile controllare la velocità della ventola.
• L'unità smette immediatamente di funzionare quando la si accende.
• La ventola non si ferma neanche se si interrompe il funzionamento.

Contattare immediamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchiouve ave la messa a terra per prevenir scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

• Prima di pulire o eseguire la manutenzione,
• In caso di inutilizzo prolongato dell'apparecchio, oppure
• Durante attività anomala delle spie luminose.

ATTENZIONE

Unità interna e unità esterna

Non lavare l'unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al fine di evitare danni o corrosione all'unità.

Non usare per la conservazione di attrezzzatura di precisione, cibo, animali, piante, lavori d'arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propaganda di un incendio, non utilizzato apparentecchi combustibili davanti alla presa d'aria.

Non esporre piante o animali direttamente al flusso dell'aria per evitare lesions, ecc.

Non toccare l'alletta in alluminio affiliata,
parti affiliate possono causare delle
lesioni.

Non accendere l'unità interna quando si passa la cera sul pavimento. Dopo tale opératione, aerare accuratamente la stanza prima di mettere in funzione l'unità.

Non installare l'unità in aree con presenza di olio e fumo per prevenire danni all'unità.

Non smontare l'unità per la pulizia al fine di evitare lesioni.

Quando si pulisce l'unità, non salire su una panca instabile per evitare lesions.

Non posizionare un vaso o un contentatore d'acqua sull'unità. L'acqua può entrare nell'sunità e ridurre l'isolamento. Ciò può causare uno shock elettrico.

Non aprire la finestra o la porta per un periodo di tempo prolongato durante il funzionamento in modalità FREDDO/SECCO.

Evitare perdite d'acqua assicurandosi che il tubo di scarico sia:

• Collegato correttamente,
• Mantenuto libero da canali di scolo e contentitori, oppure
• Non immerso in acqua

Dopo un lungo periodo di uso o un utilizio con qualsiasi attrezzatura che funzione con combustibile, areare regolamente la stanza.

Quando I'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegnno installata non si sia deteriorata, in modo da evitare la caduta dell'unità.

Telecomando

Non utilizzato batterie ricaricabili (Ni-Cd). Puo danneggiare il telecomando.

Per prevenire malfunzionamenti o danni del telecomando:

• Se si preveche che l'apparecchio rimarra inutilizzata per un periodo di tempo prolongato, rimuovere le batterie.
• Devono essere inserte nuove batterie dello stesso tipo che rispetto la polarità indicatora.

Alimentazione

Non staccare la spina tirando il cavo al fine di prevenire uno shock elettrico.

ECONAVI

Per ottimizzare il risparmio energetico

ECONAVI

MODE

Per selezionare la modalità operativa

AUTO

• Per la propria comodità

CALD

• Per godere dell'aria calda

FREDI

• Per godere dell'aria fresca

SECCO

• Per deumidificare l'ambiente

MILD DRY

COOLING

Singola

Per migliorare l'umidità e il livello di condensa

• Questa operazione riduce la scecchezza dell'aria e create un ambiente domestico confortevole con la sola modalità FREDDO.
• Quando la direzione del flusso dell'aria verticale è impostata su AUTO,essa si arresta alla posizione più Bassa per evitare il contatto con l'aria fredda. É perché possibile regolare manually la direzione delle alette.

Multiplier

• Funzione non applicabile.

POWERFUL
QUIET

Per alternare tra il livello potente e silenzioso

POTENTE: Per raggiungere rapidamente la temperatura

POWERFUL
Singola La funzione si arresta automaticamente\ dopo 20 minuti.
Multipla Premere di nuovo il tasto o spegnere l'unità per arrestreqare但这a operazione.

SILENZIOSO: Per godere di un funzionamento silenzioso

QIET

• Questa operazione riduce il rumore del flusso d'aria dell'unità.

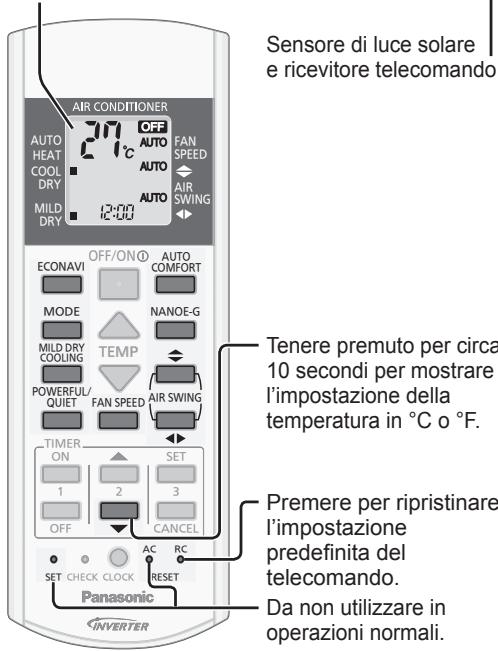

Display telecomando

FAN SPEED

Selezione della velocità ventola

(Display telecomando)

• Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

Tasto Auto OFF/ON

Dautilizzare quando il telecomando è fuoriosto o presenta anomalie. Sollevare il pannello anteriore:

1. Premere il tasto una volta per usare la modalità AUTO.
2. Premere e tenere premuto il tasto fino a quando non si sente 1 bip, quindi rilasciare, per usare la modalità FREDDO forzato.
3. Ripetere il punto 2. Premere et tenere premuto il tasto fino a quando non si sentono 2 bip, quandi rilasciare per usare la modalità CALDO forzato.
4. Premere nuovamente il tasting per spegnere.

Per augmentare al massimo il benessere

AUTO COMFORT

NANOE-G

Per purificare l'aria

NANOE-G

• nanoe-G si avvia automaticamente quando si accende l'unità

OFF/ON

• Puo essere attivatoanche quando I'unita è spenta. In esta condizione, l'unità operera come una ventola in base all'impostazione AUTO della velocità della ventola e dell'oscillazione delle alette.

Multipla - Questa operazione non può essere eseguita o sare interrotta qualora un'altra unità interna stia attivando la modalità CALDO.

Per disattivare i virus/batteri nel filtro

• Dop lo spegnimento dell'unità, la disattivazione del filtrato incorperto nanee-G più attivarsi per 150 minuti al massimo. L'accensione dell'unità annulla cette operationa.
• Per disattivare esta operatione in futuro, premere e tenere premuto NANOEG-Fino a quando non sienta un breve bip. Questo non disattiverà il nanoe-G per purificare l'aria.
• Per ripristinare la disattivazione del filtrato incorpore nanoe-G, premere etenere premuto NANOEG fino a quando non si sente un lungo bip.

Regolazione della direzione del flusso dell'aria

(Display telecomando)

• Mantenere l'ambiente ventilato.
• In modalità FREDDO/SECCO, se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si muovera a destra/sinistra e si alzerà e abbasserà automaticamente.
• In modalità CALDO, se è impostata l'opzione AUTO, la griglia orizzontale per lo spostamento dell'aria si porta a una posizione predeterminata. La griglia verticale si sposta a sinistra/destra dopo che la temperature aumenta.
• Non regolare manually la direzione delle alette.

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l'ACCENSIONE o lo SPEGNIMENTO dell'unità a orari diversi predefiniti.

① Selezionare l'accensione Esempio: (ON) o lo spegnimento OFF alle 22:00 (OFF) del timer

• Ogni volta che viene premuto:

② Impostazione timer

③ Confermare

• Per annullare il timer ON o OFF, premere ON o OFF per selezionare i rissettivi 1o 2 quindi premere CANCEL
• Se il timer è annullato manually o a causa di un'interruzione di corrente, è possible ripristinaro nuovamente premendo ON o OFF per selezionar i rispetti 1 o 2 quindi premere SET.
• L'impostazione del timer più prossimo sare visualizzata e attivata in sequenza.
• Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fino a 35 minuti prima), al fine di raggiungere in tempo la temperature desiderata.
• Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario,fare riferimento alla guida rapida.

Nota

ECONAVI

POWERFUL/

QUIET

AUTO

COMFORT

NANOE-G

• Puo essere attivato in qualsiasi modalità e può essere annulato premendo nuovamente il tasto correspondente.

ECONAVI

POWERFUL

QUIET

AUTO

COMFORT

• Non può essere selezionato contemporaneamente.
  L'attivazione non è permessa durante RAFFREDDAMENTO SECCO LEGGERO.

Modo di funzionamento

AUTO: Durante la selezione della modalità operativa l'indicatore di alimentazione POWER lampeggia.

Singola L'unita selezione la modalità operativa ogni 10 minuti sulla base dell'impostazione della temperatura e della temperatura ambiente.
Multipla L'unita selezione la modalità operativa ogni 3 ore sulla base dell'impostazione della temperatura, della temperatura esterna e della temperatura ambiente.
CALDO : L'unità richiede un po'di tempo per riscaldarsi. Durante esta operazione, l'indicatore POWER lampeggia.
FREDDO : Per risparmiere energiariere il condizionatore è in modalità FREDDO,utilizzare delle tende per impedire l'ingresso di calore e della luce solare.
SECCO : La ventola dell'unità opera a bassa velocità, al fine di eseguire l'operazione di raffreddamento in maniera molto delicata.

Disattivazione filtro incorp.orato nanoe-G

In base al tempo di funzionamento accumulato dell'unità, la disattivazione del filtro incorpore nanoe-G può attivarsi solamente una volta al giorno après aver spento l'unità.

Per rimuovere l'umidità rimasta nelle parti interne, la ventola funzionera per 30 minuti con la griglia leggermente aperta. Questo processo è applicabile solamente quando l'unità funzione in modalità FREDDO/SECO prima di essere spenta. Poi, nanoe-G disattiva i virus/batteri sul filtrlo per 2 ore con la ventola spenta e la griglia chiusa.

Non spegnere l'alimentazione elettrica durante quello funzionamento. In caso di interrupzione di corrente, quello funzionamento non viene ripristinato.

ECONAVI e AUTO COMFORT

ECONAVI

0

AUTO COMFOR

L'unità comincera ad initializzare (per circa 1 minuto)

Il sensore di attività umana e il sensore di luce solare inizieranno i rilevamenti.

Nota

Quando è stato selezionato l'AIR SWING manuale, le funzioni ECONAVI e AUTO COMFORT saranno cancellate.

Funzionamento del sensore di attività umana

ECONAVI; Rilevando la presenza umana e l'attività, l'unità controllinga temperatura ambiente per risparmiare energia.

Modalità Umana		Bassa attività	Normale attività	Alta attività	Assente
FREDDO/SECCO	Temperaturaimpostata	+1°C			+2°C
CALDO			-2°C		-2°C

AUTO COMFORT; Rilevando la presenza e l'attività umana, l'unità controllinga la temperatura ambienteper mantenere la sensazione di benessere fisico in modo regolare.

Modalità	Umana	Bassa attività	Normale attività	Alta attività	Assente
FREDDO/SECCO	Temperatura impostata	+1 °C +0.3 °C	-1 °C -2 °C +1 colpeto	-2 °C ≤Ventilatore medio**	+2 °C
CALDO	Imposta Velocità Ventilatore	+1 colpeto

ECONAVI e AUTO COMFORT

Controllo accurato della temperatura durante la Bassa attività per massimizzare il risparmio energetico.

Modalità	Umana	Bassa attività
FREDDO/SECCO	Temperatura impostata

ECONAVI e AUTO COMFORT appròfittano del fatto che per sua natura, l'essere umano impiego del tempo ad avvertire l'augimento della temperature in condizioni di bassa attività; pertanto l'unità regola la temperature per massimizzare il risparmio energetico perché compensatore la sensazione di benessere.

• Durante l'attività ridotta, regolare la velocità della ventola 1 colpetto in sù per i primi 15 minutì o finché non si raggiunge la temperatura impostata.
  ** Durante l'assenza di esseri umani, la velocità massima della ventola per la modalità FREDDO/SECCO è la ventola media.

Il sensore di attività umana inizIERAanche ad eseguire una scansione dell'area della fonte di calore e di movimento in una stanza.

Area di rilevamento

• In base all'attività dell'area la griglia direzionale del flusso d'aria orizzontale si regolarà fissa ad una posizione predeterminata o oscillante a sinistra/destra.

• La prestazione del sensore di attività umana è influenzata alla posizione dell'unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.

• Il sensore di attività umana più:

• scambiare erroneamente un oggetto con fonte di calore e movimento simile ad un essere umano, quali animali domestici, ecc.

• scambiare erroneamente come fonte di non calore e movimento una persona che non si muove per un certo periodo di tempo.
• Non collocare oggetti di grande dimensioni vicino al sensore e tenere le unità di riscaldamento o gli umidificatori lontano nella zona di rilevamento del sensore Possono causare un malfunzionamento del sensore.

Funzionamento del sensore di luce solare

ECONAVI; Rilevando l'intensità della luce solare, l'unità regola la temperatura per risparmiare energia.

ECONAVI è attivato, l'unità mantiene la temperatura impostata finché non viene rilevata un'elevata intensità della luce solare. Il sensore di luce solare rileva l'intensità della luce solare quando cambia il tempo o il giorno/ la notte, e l'unità regola la temperatura.

In una stanza penza finestre o con tende spesse, il sensore di luce solare la valuta come condizione nuvolosa/notturna.

Condizioni operative

Questo condizionatore più essere utilizzato con temperature rientranti nel seguente intervallo.

DBT: Temperatura con bulbo secco / WBT: Temperatura con bulbo bagnato

Unità esterna Split singola

^ C (temperatura)

CU-E7PKE, CU-E9PKE, CU-E12PKE, CU-E15PKE, CU-E18PKE, CU-E21PKE, CU-E24PKE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	43	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

Unità esterna Split multipla
^ C (temperatura)

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	46	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

Per assicurare una performance ottimale dell'unità, la pulizia deve essere eseguita a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di erre "H99".

Consultare un rinseitore autorizzato.

• Spagnere l'apparecchio e staccare la spina prima di pulirlo.
• Non toccare l'aleetta in alluminio, le parti affiliate potrebbero causare lesions.
  Non lavare l'apparecchio con benzina, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (∑ pH 7).
• Non usare acqua ad una temperatura superiore a 40^ .

Unità interna

Asciugare I'apparecchio con un panno morbido e asciutto.

Sensore di attività umana

Non colpirlo o premere con forza su diesso, né maneggiarlo con un oggetto affiliato. Ciò può causare danni e malfunzionamento.

Pannello anterio

Lavare delicatamente ed ascigare.

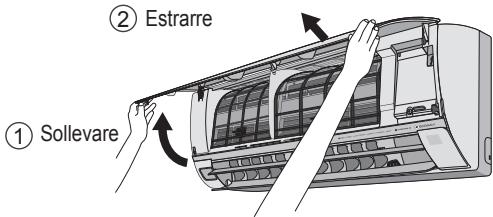

Rimuovere il pannello anteriore

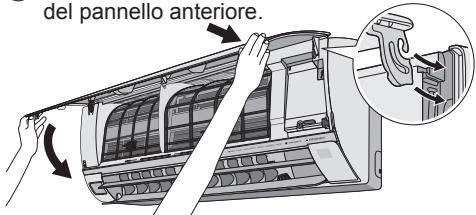

Chiuderlo saldamente

③ Premere sulle estremita del pannello anterioe.

① Inserire ad entrambi i lati

② Chiuderlo
(4) Per CS-XE18PKEW, CS-XE21PKEW, CS-E18PKEW, CS-E21PKEW, CS-E24PKEW: Premere al centro del pannello anteriore.

Unità interna

Pannello anteriore Aletta in alluminio

Generatore nanoe-G

Ogni 6 mesi

Pulire con un bastocino di cotone asciutto.
Non toccarementionlerapparecchio e in funzione.

Filtro dell'aria

Ogni 2 settimane

• Lavare/risciacquare delicatamente i filtri con acqua al fine di evitare danni alla loro superficie.
• Asciuagare accuratamente i filtri all'ombra, lontano da fiamme o alla luce diretta del sole.
  Sostituire i filtri danneggiati.

Togliere il filtro dell'aria

Fissare il filtro dell'aria

Inserire nll'unita

Per l'ispezione stagionale dopo un periodo di inattività prolongato

• Controllo delle batterie del telecomando.
• Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
• Usare il tasto OFF/ON automatico per selezionare il funzionamento FREDDO/CALDO. Dopo 15 minuti dal funzionamento, è normale avre la segunte differenza di temperatura tra le bocchette di entrata e di uscita dell'aria:

FREDDO:≥8°C CALDO:≥14°C

Prima di lunghi periodi di inattività

• Attivare la modalità CALDO per 2-3 ore per rimuovere completeness l'umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.
• Spagnere l'apparecchio e scollegare il cavo di alimentazione.
• Togliere le batterie dal telecomando.

Le condizioni seguenti indicano un guasto.

Condizione	Causa
Sembra che dall'unità interna fuoriesca della nebbia.	• Effetto di condensa dovuto al processo di raffreddamento.
Rumore di acqua durante il funzionamento.	• Flusso del refrigerante all'interno dell'unità.
L'ambiente ha un odore particolare.	• Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.	• Ciò consente di eliminare gli odori circostanti.
Il flusso continuaanche dello interruzione del funzionamento.	• Eliminazione del calore restante dall'unità interna (massimo 30 secondi).
L'operazione è ridarata due alcuni minuto dopo il riavvio.	• Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuoriesce acqua/vapore.	• Condensa o evaporazione nei condotti.
L'indicatore TIMER rimane sempre acceso.	• L'impostazione Timer si ripete quotidianamente una volta impostata.
La spia POWER lampeggia durante la modalità CALDO nelle l'aria fornita non è più calda (e la griglia è chiusa).	• L'unità è in modalità di sbrinamento (e l'ALETTA DELL'ARIA è impostata su AUTO).
La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.	• Funzialità studiata per evitare un effetto di raffreddamento non intenzionale.
L'indicatore POWER lampeggia prima che si accenda l'unità.	• Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.
Rumori di urti durante il funzionamento.	• I cambiamenti di temperatura causano l'espanzone/contrazione dell'unità.

Eseguire i controlli seguente prima di rivolgersi all'assistenza.

Condizione	Controllare
La modalità CALDO/FREDDO non funziona in maniera efficiente.	• Impostare la temperatura corretta. • Chiudere tutte le porte e finestre. • Pulire o sostituire i filtri. • Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria.
Rumore durante il funzionamento.	• Verificare che l'unità sa stata installata in maniera inclinata. • Chiudere correttamente il pannello anteriore.
Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.)	• Inserire le batterie in maniera corretta. • Sostituire le batterie quasi scariche.
L'appareccchio non funziona.	• Verificare se è si è attivato l'interruttore di circuito. • Verificare se sono stati impostati i timer.
L'unità non riceve il segnale dal telecomando.	• Assicurarsi che il ricevitore non sia ostruito. • Alcune luci fluorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quando consultare un rivenditore autorizzato in base alte segmente condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando.
  L'unità interna perde acqua.
  L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione su surriscalda in modo anomalo.
• Funzionamento anomalo di interrupttori o pulsanti.

L'unità si arresta e l'indicatore TIMER lampeggia.

Usare il telecomando per vedere il codice di erre.

① Premere per 5 secondi

② Premere finché non si sente un "beep", quindi annotare il codice di erreore
④ Specnere l'unita e做不到 the codice di erre al rivenditore autorizzato

• Per alcuni errors è possible riavviare l'unità con una operazione limitata con 4 bip durante l'avvio.

Informazioni per gli utenti sulla ragcolla e l'eliminazione di vecchie apparecchiature e batterie usate

Questi symboli sui prodotti, sull'imballaggio, e/sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e risciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, secondo la legislazione vidente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuiretre a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i nostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora dati rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legalità nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare
appareciàture elettriche ed
elettroniche, vi preghiamo di contattare
il vosto commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire queste articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il symbolo delle batterie (esempico con symbolo chimico riportato sulla symbolo principale):

Questo symbolo può essere usato in combinazione con un symbolo chimico; in questo caso è conforme ai requisiti indicati nella Direttiva per il prodotto chimico in questione.

Nederlandst
