GEBRUIKSAANWIJZING WH-SDC14C6E5 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer, voor u de unit in gebruik neemt, dat de installatie goed is uitgevoerd door een officiele dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor de installatie.

PORTUGUÊS

62 \~ 71

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

52\~53

CONTROLEPANEEL

54\~58

BINNENUNIT

59

PROBLEMEN OPLOSSEN

60

INFORMATIE

61

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDE

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	55
	Min.	25
KOELEN	Max.	20
	Min.	5

Omgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20
KOELEN	Max.	43
	Min.	16

OPMERKING: Wanneer de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buiten-unit door een beveiligingsvoorziening misschien niet meer functioneren.

VEILIGHEIDSMAATREGELEN

• Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat alleen bestaat uit een binnen-unit en een buiten-unit. Dit systeem is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic Air-to-Water Warmtepomp System, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.
• In deze handleiding wordt beschreven hoe het warmtepomp-systeem bij gebruik tussen alleen de binnen- en buiten-unit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit moet geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op, dat uw vingers of andere voorwerpen niet in het de interne of externe unit komen, daar door de draaiende delen letsel veroorzaakt kan worden.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Probeer niet zelf de unit te repareren. U zou zich kunnen bezeren als u iets verkeerds doet.

Installeer de binnen-unit niet buiten. Deze unit is uitsluitend ontworpen voor installatie binnen.

WAARSCHUWING
STROOM TOEVOER
	Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.
	Voorkom oververhitting of brand, sluit het apparaat niet aan op dezelfde groep als andere apparatuur.
	Voorkom een elektrische schok, bedien de apparatuur niet met natte handen.
	Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerd persoon om een mogelijk gevaar te voorkomen.
	Deze unit is is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werking van de aardlekschakelaar na de installatie en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te laten controleren door een officiële dealer, zodat is gewaarborgd dat de schakelaar in goede staat is. Anders zal deze mogelijk in het geval van een storing de oorzaak zijn van een elektrische schok of brand.
	U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
	U wordt geadviseerd handschoenen te dragen tijdens het uitvoeren van service- en onderhoudswerk zodat de risico's worden voorkomen.
	Deze apparatuur moet worden geaard om te voorkomen dat er een electrische schok of brand ontstaat.
	U kunt een elektrische schok voorkomen door het apparaat uit te schakelen:- Voordat de apparatuur wordt gereinigd of nagezien.- Wanneer de apparatuur lange tijd niet wordt gebruikt.- Bij buitengewoon krachtig onweer.
	Dit toestel heeft meerdere toepassingen. Alle circuits voor stroomvoorziening moeten zijn uitgeschakeld voordat u werkzaamheden verricht aan één van de aansluitingen in de binnen-unit, zodat een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

	Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/ storing	De RCCB schakelt uit zichzelf uit.Men merkt een brandlucht, abnormaal geluid of trillingsgeluid, als de eenheid in gebruik is.Er blijft heet water uit de eenheid komen.
	Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

OPGEPAST

OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installeer de unit niet dicht bij brandgevaarlijke apparatuur of in een badkamer. Anders zal de unit mogelijk de oorzaak zijn van een elektrische schok of van brand.
	Raak wanneer de binnen unit in bedrijf is de warmwater leiding niet aan.
	Plaats niets boven op de unit of onder de unit.
	Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.
	Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.
	Controleer dat de afvoerpijp goed is aangesloten. Is dat niet het geval, dan kan zich lekkage voordoen.
	Controleer periodiek het montagerek zodat u er zeker van kunt zijn dat het niet beschadigd is. Na een lange gebruiksperiode kan de draagkracht van het montagerek zijn afgenomen.
CONTROLEPANEEL
	Laat het controlepaneel niet nat worden. Anders zal de unit mogelijk de oorzaak zijn van een elektrische schok of van brand.
	Druk niet met harde, puntige voorwerpen op de knoppen van het controlepaneel. Anders zou de unit beschadigd kunnen raken.
	Reinig het controlepaneel niet met water, wasbenzine, verfverdunner of een schuurmiddel.
	Voer niet zelf de inspectie en het servicewerk van het controlepaneel uit. Vraag de officiële dealer advies. U zou zich kunnen bezeren als u iets verkeerds doet.

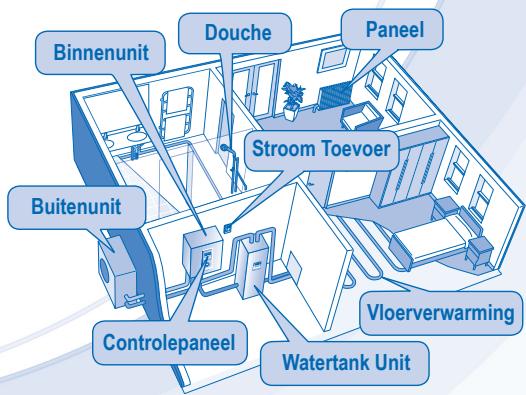

Binnenunit Douche Paneel Buitenunit Sroom Toevoer Controlepaneel Vloerverwarming Watertank Unit

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.
• Voor de normale bedrijfsstand zijn de knoppen RESET, FORCE en PUMPDW niet in gebruik.

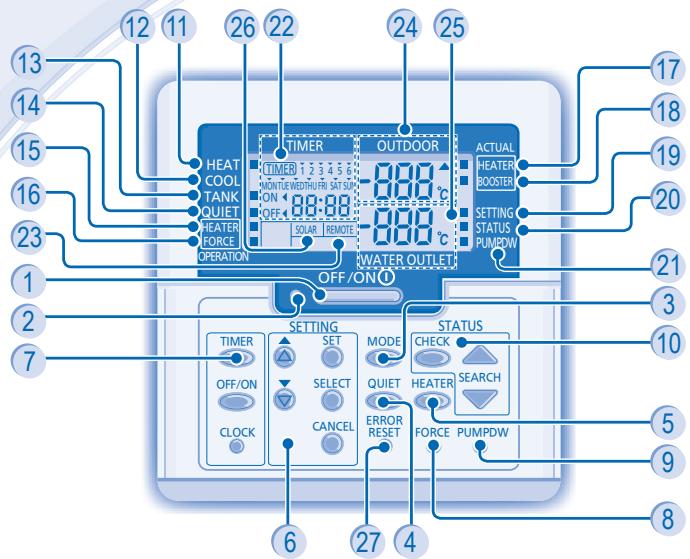

12 11 26 22 24 25 13 14 15 16 23 1 2 7 17 18 19 20 21 3 10 5 9 8 6 27 4 TIMER OUTDOOR HEAT COOL TANK QUIET HEATER FORCE OPERATION OFFSET MODE CHECK SEARCH FORCE PUMPDW OFFSET MODE CHECK SEARCH FORCE PUMPDW OFFSET MODE MODE CHECK SEARCH FORCE PUMPDW OFFSET MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Machine Tool OFFSET OUTDOOR WATER OUTLET OFFSET MODE CHECK SEARCH FORCE PUMPDW

1 UIT/AAN-toets
2 Bedrijfslampje
3 Knop Bedrijfsstand
4 Knop Bedrijfsstand Stil
5 Knop Binnen-unit Bediening Bijverwarming
6 Toetsen stand systeeminstelling
7 Knop Timer-instelling Groep
8 Knop Stand Extra Verwarming
9 Toets Systeempomp
10 Toetsen Controle Systeemstatus
11 Indicator Verwarmingsstand UIT/AAN
12 Indicator koelstand UIT/AAN
13 Indicator Tankstand UIT/AAN

14 Indicator Bedrijfsstand Stil UIT/AAN
15 Indicator Bijverwarming Verzoek UIT/AAN
16 Indicator Extra Verwarming Verzoek UIT/AAN
17 Indicator Feitelijke Bedrijfsstand Bijverwarming (UIT/AAN)
18 Indicator Feitelijke Bedrijfsstand Booster-verwarming (UIT/AAN)
19 Indicator Instelstand Systeem UIT/AAN
20 Indicator Controlestand Systeemstatus UIT/AAN
21 Indicator Pompstand Systeem UIT/AAN
22 Instelscherm Timer/Klok
23 Scherm op afstand
24 Weergave Omgevingstemperatuur Buiten
25 Scherm Temperatuur Wateruitlaat
26 Verwarmingsdisplay
27 Toets voor het resetten van een storing

Instelling Actuele Dag en Tijd

1. Druk op

1. Druk op

1. Druk op

1. Herhaal de stappen 2 en 3 als u de actuele tijd wilt instellen.

Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u: - De apparatuur voor de eerste keer inschakelt.
• Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.
• De actuele tijd die is ingesteld, is de standaardtijd voor alle bedieningshandelingen met de Timer.

DE SPECIALE FUNCTIES INSTELLEN

• Na de eerste installatie Kunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.
• Controleer vóór het instellen dat de bedrijfs-LED uit is (OFF).

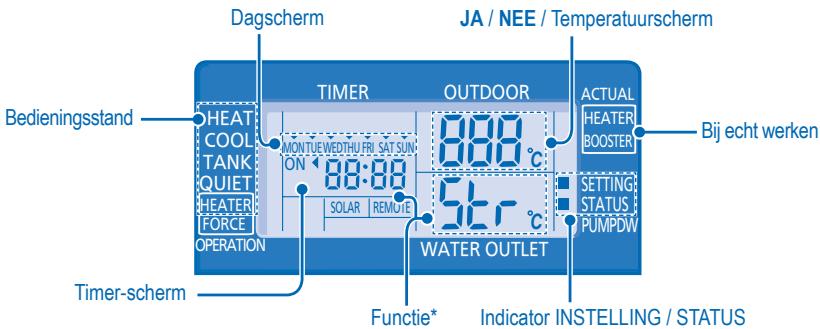

Dagscherm JA / NEE / Temperatuurscherm TIMER OUTDOOR ACTUAL HEATER BOOSTER Bij echt werken HEAT COOL TANK QUIET HEATER FORCE OPERATION 00:00 50°C SOLAR REMOTE WATER OUTLET Functie* Indicator INSTELLING / STATUS Timer-scherm

SELECTEER FUNCTIES EN STEL DE TIMER VAN UW KEUZE IN

1. Houd SET en CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor de speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).

2. Druk of als u de functies wilt doorlopen.

3. Druk op SELECT als u de functie wilt openen.

4. Druk op ⚠ of ⚡ als u met JA de functie wilt inschakelen of op NEE als u de functie wilt uitschakelen, of stel de dag en de tijd naar keuze in.

5. Druk op SET als u wilt bevestigen.

Functie *	Bedieningsstand/ Bij echt werken	Beschrijving
con	ro on	Externe Thermocontroller (JA / NEE)Verbinding voor de externe thermocontroller instellen.
con	TANK	Tankverbinding (JA / NEE)Tankverbinding instellen.
Pr y	SOLAR	Prioriteit voor verwarming (JA / NEE)Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.Prioriteit voor Verwarming (JA / NEE)
Pr y	HEAT	Gebruik van alleen de Warmtepomp kiezen voor Verwarmingszijde in de stand HEAT + TANK (VERWARMING + TANK).
int	HEAT	Instellen Verwarmingsinterval VerwarmingDe timer voor Verwarming instellen in de stand HEAT + TANK (VERWARMING + TANK) (0,5 uur ~ 10 uur).
int	TANK	Instellen Verwarmingsinterval TankDe timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minuten ~ 1 uur 35 minuten).
d L y	BOOSTER	Instellen Vertragingstijd Booster-verwarmingVertraging van de timer voor de booster-verwarming op ON (Aan) zetten als de tanktemperatuur niet wordt bereikt (20 minuten ~ 1 uur 35 minuten).
Fun	StrL	Sterilisatie (JA / NEE)Sterilisatie instellen, als dat nodig is.
Str		Instellen Dag & Tijd SterilisatieTimer instellen voor sterilisatie(slechts eenmaal per week).
bo i	StrL	Instellen SterilisatietemperatuurTemperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
oPr	Str	Tijd Aanhouden SterilisatieDe timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefunctie (5 minuten ~ 1 uur).

HET TOESTEL AAN- OF UITSCHAKELEN

- Wanneer de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijke temperatuur voor wateruitlaat en buitenomgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

• VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

• STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

• TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

• KOELSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneelverwarming.
• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.

• STAND KOELING + TANK

• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.
• De interne unit zal de hitte van de booster in de reinigingstank regelen.

GENIETEN VAN EEN STILLE OMGEVING

- Als de machine dit doet, wordt het geluid van de buiten-unit minder. In deze conditie zal mogelijk de verwarmings/koelingscapaciteit afnemen.

BEDRIJFSSTAND BIJVERWARMING

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld wanneer de binnen-unit in de verwarmingsstand staat.
• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.
• U kunt zelf de verwarmingsstand annuleren door de betreffende nogmaals in te drukken.

CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door CHECK 5 seconden in te drukken.

2. Druk ▲ of ▼ controleer de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis.

CANCEL
- Druk op als u de stand STATUS wilt verlaten.
- Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
- De stand STATUS kan niet worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buitenomgevingstemperatuur instellen.

INSTELSTAND SYSTEEM

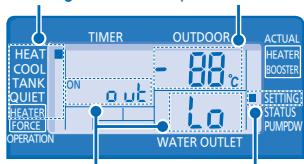

Bedieningsstand Temperatuurscherm

HEAT COOL TANK QUIET HEATER FORCE OPERATION ON OUTDOOR -88°C 1.0 WATER OUTLET ACTUAL HEATER BOOSTER SETTINGS STATUS PUMPAN

Parameter * Indicator INSTELLING

1. Ga naar de stand SETTING (INSTELLING) door 5 seconden in te drukken. Het indicatielampje "SETTING" brandt (ON).
2. Kies een parameter door op ▲ of ▼ te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op ▲ of ▼ te drukken.
5. Bevestig de instelling door nogmaals op SET te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand Parameter * Beschrijving

HEAT	out Lo	Ingestelde buiten-omgevingstemperatuur bij lage wateruitlaattemperatuur (-15°C ~ 15°C).
HEAT	out H1	Ingestelde buiten-omgevingstemperatuur bij hoge wateruitlaattemperatuur (-15°C ~ 15°C).
HEAT	H20 Lo	Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	H20 H1	Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	OFF	Ingestelde temperatuur voor het OFF (UIT) schakelen verwarmingsfunctie (5°C ~ 35°C).
HEATER	out ON	Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen verwarmingsfunctie (-15°C ~ 20°C).
COOL	SET	Insteltemperatuur water tijdens koelstand (5°C~20°C)
TANK	SET	Ingestelde temperatuur sanitaire tank (40°C ~ 75°C).

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op SET

- Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C \~ 5°C) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
• De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan niet worden geactiveerd als de indicatielampjes "PUMPDW" en "STATUS" branden (ON).

Timer-scherm

Gaat branden als de Timer- functie wordt geselecteerd Er kunnen per dag 6 verschillende programma's worden ingesteld (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON OFF 88:88 Duidt de geselecteerde dag aan Duidt de volgende dag aan voor de werking van de timer Te selecteren tijd (stappen van 10 minuten) ON-timer Voor het automatisch inschakelen, "ON", van de unit Te selecteren dag OFF-timer Voor het automatisch uitschakelen, "OFF", van de unit

SETTING TIMER OFF/ON CLOCK SET SELECT CANCEL

Functie Stap

Timer-stand invoeren Druk op TIMER

Stel dag & tijd in 1. Druk op △ of ▽ voor het selecteren van de dag van uw keuze.

1. Druk op als u wilt bevestigen

1. "1" knippert, druk op als u programma 1 wilt instellen.

1. Druk op als u ON- of OFF-timer wilt selecteren.

1. Druk op △ of ▽ voor het selecteren van de tijd van uw keuze.

Als u de timer wilt instellen samen met andere bedieningshandelingen, drukt u op of.

1. Druk op als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met ▼ .

- Na 2 seconden zal het scherm verder gaan naar het volgende programma.

1. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen.

- Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beeindigd.

Timer Toevoegen/ Herhaal bovenstaande stappen. Wijzigen

Timer uitschakelen Druk op 📄, druk daarna op 📄.

Timer inschakelen Druk op 📄, druk daarna op 🔒.

Timer controleren 1. Druk op TIMER

1. Druk op ▲ of ▼ totdat de dag van uw keuze verschijnt, druk op ○ SELECT als u uw selectie wilt bevestigen.

1. Druk op △ of ▽ als u de ingestelde programma's wilt controleren.

Timer annuleren 1. Druk op TIMER

1. Druk op ⬆ of ⬇ totdat de dag van uw keuze verschijnt.

1. Druk op als u de programma-instelling wilt invoeren.

1. Druk op △ of ▽ totdat het programma van uw keuze verschijnt.

1. Druk op als u het programma wilt annuleren.

Opmerkingen:

• U kunt de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programma's per dag.
- Als de unit wordt ingeschakeld door de timer, dan zal de unit regelen met de laatst ingestelde temperatuur.
- U kunt niet op een dag twee keer hetzelfde timer-programma instellen.
- U kunt ook gemeenschappelijke dagen instellen met dezelfde timer-instelling.
- Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

OPGEPAST

- Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

- Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Vraag advies aan een officiële dealer.

- Druk of stoot niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschadigen.

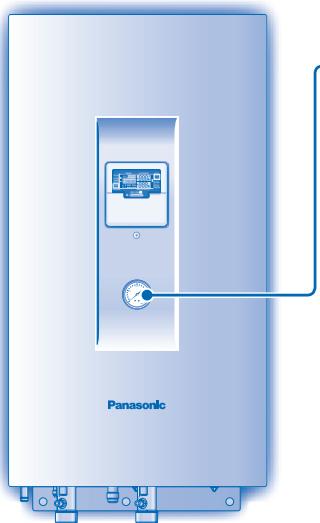

- Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,2MPa.

- Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat niet met water op de unit.
  • Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

- Maak het externe filter schoon tenminste een keer per jaar. Doet u dit niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een officiële dealer.

BUITENUNIT

• Blokkeer de luchtinlaat-en luchtuitlaatopeningen niet omdat hierdoor de apparatuur misschien slecht zal presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaat- en uitlaatopeningen niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert moet men op regelmatige intervallen seizoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

- Schakel de voeding uit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het controlepaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.

De volgende symptomen geven geen defect aan.

SYMPTOOM		OORZAAK
Geluid van stromend water tijdens werking.	►	Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.	►	De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	►	In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen komt er damp van de buiten-unit.	►	Dit wordt veroorzaakt door ontdooiing op de warmtewisselaar.
De buiten-unit werkt niet.	►	Wanneer de buitentemperatuur ligt buiten het bereik dat een voorwaarde is voor functioneren, wordt de beveiligingsfunctie van het warmtepompsysteem ingeschakeld.
Air-to-Water-Warmtepomp systeem werking is uitgeschakeld.	►	Als de temperatuur van het binnentoestel watertoevoer lager dan 20°C is. Reserve verwarmingselement is ingeschakeld om het water op te warmen.
Het is moeilijk het systeem te verwarmen.	►	Wanneer de verwarming werkt met de binnen-unit en tegelijkertijd met vloerverwarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming minder goed werken.Moeilijk te verwarmen zijn.Wordt de uitlaat of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw?Wanneer de ingestelde temperatuur van de wateruitlaat laag is ingesteld, zal deze misschien moeilijk zijn te verwarmen.
Het systeem kan niet onmiddellijk warm worden.	►	Door de aard van het warmtepompsysteem zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit wordt ingeschakeld vanaf een koude start.
De unit gaat weer werken als de stroomvoorziening is hersteld.	►	De unit wordt bediend met de auto-herstartfunctie.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings/koelingswerking werkt niet efficiënt.	Stel de temperatuur correct in.Is de verwarmer/koelingsklep van het paneel gesloten?Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buiten-unit.
Luidruchtig tijdens werking.	Controleer dat het apparaat niet geïnstalleerd is op een schuine plaats of dat de klep niet goed gesloten is.
Het apparaat werkt niet.	Controleer of de stroomonderbreker ontkoppeld is.
Het bedrijfslampje brandt niet of het scherm van het controlepaneel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

TIMER
TIMER 1 2 3 4 5 6MONTUE WEDTHU FRI SAT SUNON OFF	Schakel in de unit uit en geef de storingscode door aan een officièle dealer.Timer-werking annuleren bij foutcode.

Knop Stand Extra verwarming

FORCE

Als het Air-to-Water Warmtepomp-systeem niet werkt, kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen.Druk op OFF/ON als u de extra verwarming wilt uitschakelen.In de stand Extra Verwarming zijn alle andere functies niet toegestaan.

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
