Marca	PANASONIC
Modelo	WH-SDC14C6E5
Tipo de produto	Bomba de calor ar-água (sistema split)
Tipo de instalação	Split: unidade interior + unidade exterior
Faixa de temperatura de saída de água (aquecimento)	25 °C - 55 °C
Faixa de temperatura de saída de água (arrefecimento)	5 °C - 20 °C
Faixa de temperatura ambiente exterior (aquecimento)	-20 °C - 35 °C
Faixa de temperatura ambiente exterior (arrefecimento)	16 °C - 43 °C
Pressão de água recomendada	0,05 - 0,2 MPa
Modos de funcionamento	Aquecimento, Arrefecimento, Depósito, Aquecimento + Depósito, Arrefecimento + Depósito
Funções especiais	Temporizador (6 programas/dia), Modo silencioso, Aquecimento de reserva, Modo forçado, Esterilização, Prioridade solar
Exibição e controlo	Painel de controlo com ecrã LCD e teclas tácteis
Dispositivos de segurança	Disjuntor de corrente residual (RCCB), proteção contra sobreintensidades, ligação à terra obrigatória
Manutenção corrente	Limpeza do filtro externo pelo menos 1 vez por ano, limpeza da unidade com um pano macio e seco
Reparabilidade	Intervenções reservadas a um revendedor autorizado

Perguntas frequentes - WH-SDC14C6E5 PANASONIC

Como programar o temporizador na bomba de calor Panasonic WH-SDC14C6E5?

Pressione a tecla TIMER para entrar no modo de programação. Selecione o dia com as teclas ▲/▼ e, em seguida, pressione SELECT. Ajuste a hora de início ou fim com ▲/▼ e confirme com SET. Pode definir até 6 programas por dia.

O que fazer em caso de código de erro exibido no painel de controlo?

O indicador de funcionamento pisca e aparece um código de erro. Anote o código e contacte um revendedor autorizado. Pode tentar reiniciar a unidade pressionando a tecla RESET.

Como ativar o modo silencioso?

Pressione a tecla QUIET para reduzir o ruído da unidade exterior. O indicador correspondente acende-se. Este modo pode reduzir a capacidade de aquecimento/arrefecimento.

Qual é a função do aquecimento de reserva (HEATER)?

O aquecimento de reserva fornece capacidade adicional em caso de temperatura exterior muito baixa. Ativa-se automaticamente em certas condições, mas também pode ser ativado manualmente através da tecla HEATER.

Como limpar o filtro externo?

O filtro externo deve ser limpo pelo menos uma vez por ano. Consulte um revendedor autorizado para a limpeza. Um filtro obstruído pode causar uma avaria no sistema.

Qual é a faixa de temperatura de funcionamento para aquecimento?

Para aquecimento, a temperatura de saída de água pode ser ajustada de 25 °C a 55 °C, e a temperatura exterior deve estar entre -20 °C e 35 °C. Fora desta faixa, a capacidade diminui.

Como verificar o estado do sistema?

Pressione CHECK durante 5 segundos para entrar no modo STATUS. Use ▲/▼ para exibir a temperatura da água de entrada, temperatura do depósito, frequência do compressor ou histórico de erros. Pressione CANCEL para sair.

Como ativar a função de esterilização?

No modo de programação especial (pressione simultaneamente SET e CHECK durante 5 segundos), navegue até à função |Esterilização (Fun Strl) e defina como SIM. Pode então definir o dia, hora e temperatura de esterilização (40 °C a 75 °C).

O que fazer se a bomba de calor não aquecer eficazmente?

Verifique se a temperatura de consigna está correta, se as válvulas do piso radiante ou radiadores estão abertas, e remova qualquer obstrução das entradas e saídas de ar da unidade exterior. Em caso de temperatura exterior muito baixa, a capacidade pode ser reduzida.

Como iniciar o modo forçado (FORCE)?

Em caso de avaria do sistema da bomba de calor, pressione a tecla FORCE para utilizar apenas o aquecimento de reserva para aquecer a água. Pressione OFF/ON para parar este modo. Durante o modo forçado, algumas operações não estão disponíveis.

MANUAL DE UTILIZADOR WH-SDC14C6E5 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Antes de colocar a unidade em funcionamento, ceritifique-se que a instalação foi feita correctamente por um fornecedor autorizado e que seguiu com precisão as instruções de instalação dadas.

ΕΛΛΗΝΙΚΑ

72 \~ 81

CONDICIONES DE FUNCIONAMIENTO

FUNCIONAMIENTO AVANZADO

1. Pulse SET durante 5 segundos.

• MODALITÀ RAFFREDDAMENTO

FUNZIONAMENTO AVANZATO

FUNZIONAMENTO ANOMALO

Obrigado por adquirir um produto Panasonic

ÍNDICE

PRECAUÇÕES DE SEGURANÇA

62\~63

PAINEL DE CONTROLO

64\~68

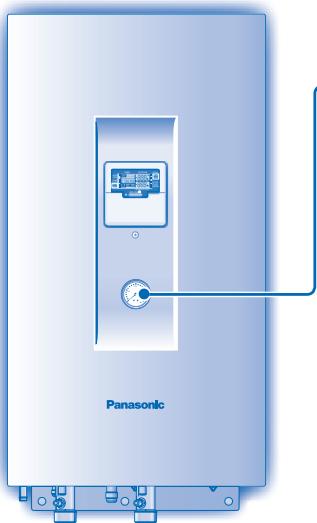

UNIDADE INTERIOR

69

RESOLUÇÃO DE PROBLEMAS

70

INFORMAÇÃO

71

NOTA

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saída da água (°C)		Interior
AQUECIMENTO	Máx.	55
	Mín.	25
ARREFECIMENTO	Máx.	20
	Mín.	5

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Mín.	-20
ARREFECIMENTO	Máx.	43
	Mín.	16

ATENÇÃO: Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior poderá parar para controlo de protecção.

PRECAUÇÕES DE SEGURANÇA

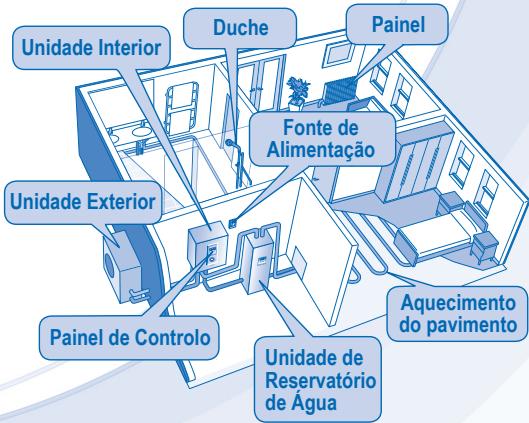

• Bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o Sistema de Bomba de calor ar-água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fiabilidade do sistema.
• Este manual descreve como deve funcionar o sistema de bomba de calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador térmico externo e sistema sob o pavimento, por favor consulte os respectivos manuais de funcionamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Por favor consulte o representante autorizado ou especialista para reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objectos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico.

Não tente reparar a unidade. Pode provocar danos se for mal tratada.

Não instale a unidade interior no exterior. É concebida apenas para a instalação em interior.

		AVISO
FONTE DE ALIMENTAÇÃO
	Não utilize um cabo modificado, com união, com extensão ou não especificado para evitar o sobreaquecimento e incêndio.
	Não partilhe a mesma saída de energia com outro equipamento para evitar sobreaquecimento e incêndio.
	Não utilize com as mãos molhadas para evitar choque eléctrico.
	Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualificado para evitar situações de perigo.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recomendado que verifique o funcionamento do RCCB após a instalação e periodicamente após reparação ou manutenção por um fornecedor autorizado, para assegurar que está em boas condições de funcionamento. De outra forma, pode provocar choque eléctrico ou incêndio em caso de avaria.
	É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio.
	É recomendado usar luvas durante a reparação ou manutenção para evitar perigos.
	Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio.
	Evitar choque eléctrico ao desligar a fonte de alimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.- Forte actividade de relâmpagos fora do normal.
	Este aparelho destina-se a múltiplas utilizações. Todos os circuitos eléctricos devem ser desligados antes de aceder a qualquer terminal na unidade interior, para evitar choque eléctrico, queimaduras ou lesões fatais.

Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a ficha da tomada ou desligue o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eléctrico)

Exemplos de anomalia/ avaria

• O RCCB desliqa-se sozinho.
- Cheiro a queimado, ruído anómalo ou vibração durante o uso da unidade.
- Água quente a sair da unidade.

Contacte imediatamente o revendedor local para fins de manutenção/reparação.

CUIDADO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Não lave a unidade interior com água, benzina, diluente ou pó áspero.

Não instale a unidade perto de equipamento combustível ou numa casa-de-banho. Pode provocar choque eléctrico ou incêndio.

Não tocar no tubo de descarga de água na unidade interior durante o funcionamento.

Não coloque nada em cima ou por baixo da unidade.

Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.

Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.

Certifique-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorrer fuga.

Verifique periodicamente o suporte de instalação para ter certeza que não está danificado. Após longos períodos de utilização, a força do suporte de instalação pode ter deteriorado.

PAINEL DE CONTROLO

Não deixe que o painel de controlo se molhe. Pode provocar choque eléctrico ou incêndio.

Não prima os botões do painel de controlo com objectos duros e pontiagudos. Pode danificar a unidade.

Não lave o painel de controlo com água, benzina, diluente ou pó abrasivo.

Não inspeccione ou repare o painel de controlo por conta própria. Consulte o revendedor autorizado. Pode provocar danos se for mal tratado.

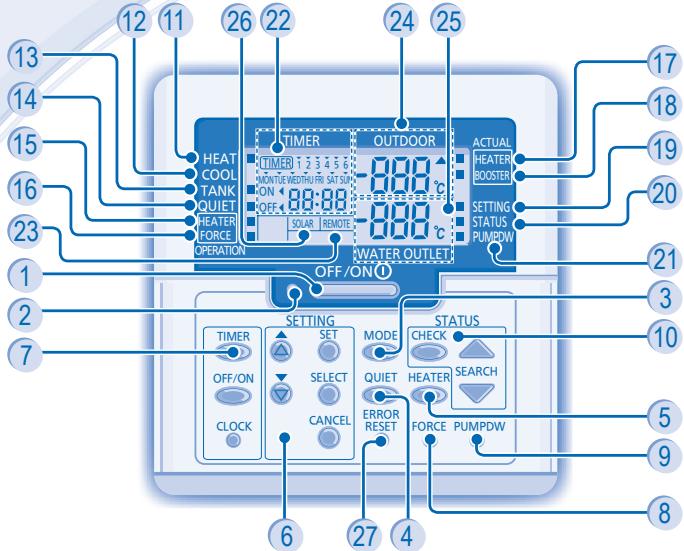

PAINEL DE CONTROLO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado mais próximo para mais informações.

- Para um funcionamento normal, os botões ERROR RESET, FORCE e PUMPDW não estão disponíveis.

1 Botão OFF/ON (DESLIGADO/LIGADO)
2 LED de funcionamento
3 Botão do Modo Funcionamento
4 Botão Funcionamento Silencioso
5 Botão de Funcionamento do Aquecedor de Reserva da Unidade Interior
6 Botões do Modo Definição do Sistema
7 Botão de Configuração do Temporizador de Grupo
8 Botão de Modo Aquecedor Forçado
9 Botões do Modo Bombagem do Sistema
10 Botões do Modo Verificação do Estado do Sistema
11 Indicador ON/OFF (ligar/desligar) do Modo Aquecimento
12 Indicador ON/OFF (ligar/desligar) do Modo Arrefecimento
13 Indicador ON/OFF (ligar/desligar) do Modo Reservatório

14 Indicador ON/OFF (ligar/desligar) de Funcionamento Silencioso
15 Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor de Reserva
16 Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor Forçado
17 Indicador ON/OFF (ligar/desligar) de Funcionamento Actual do Aquecedor de Reserva
18 Indicador ON/OFF (ligar/desligar) de Funcionamento Actual do Aquecedor Propulsionador
19 Indicador ON/OFF (ligar/desligar) do Modo Definição do Sistema
20 Indicador ON/OFF (ligar/desligar) do Modo de Verificação do Estado do Sistema
21 Indicador ON/OFF (ligar/desligar) do Modo Bombagem do Sistema
22 Ecrã da Configuração do Temporizador / Relógio
23 Ecrã do Comando
24 Visor da Temperatura Ambiente Exterior
25 Visor da Temperatura de Saída da Água
26 Ecrã solar
27 Botão de Reiniciar Erro

PREPARAÇÃO DO PAINEL DE CONTROLO

Configurar o dia e hora actuais

1. Prima

1. Prima

1. Prima

pa

para definir o dia actual.

1. Repetir os passos 2 e 3 para configurar a hora actual.

Notas:

• O dia actual e hora necessitam ser configurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora actual que foi definida será a hora padrão para todas as operações de Temporizador.

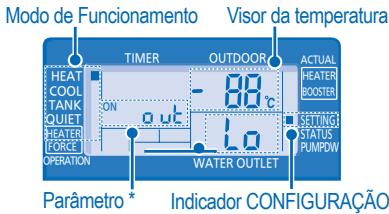

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Após a instalação inicial, você pode ajustar as configurações manualmente. A configuração inicial mantém-se activa até o utilizador a mudar.
• O painel de controlo pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

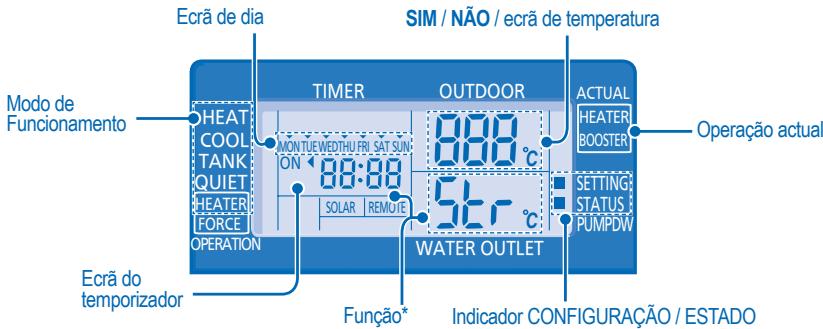

SELECCIONAR FUNÇÕES E DEFINIR O SEU TEMPORIZADOR DESEJADO

1. Prima SET e CHECK simultaneamente durante 5 segundos para entrar no modo especial de configuração. O indicador "SETTING" (configuração) e "STATUS" (estado) está ligado (ON).
2. Prima ▲ ou ▼ para procurar funções.
3. Prima SELECT para entrar na função.
4. Prima ▲ ou ▼ para activar a função SIM ou desactivar NÃO, ou definir o seu dia e hora desejados.
5. Prima SET para confirmar.

Função *	Modo de Funcionamento/Operação actual	Descrição
con	ro oī	Controlador Térmico Externo (SIM / NÃO)Para configurar a ligação do controlador térmico externo.
con	TANK	Ligação do Reservatório (SIM / NÃO)Para configurar a ligação do reservatório.
Pry	SOLAR	Prioridade solar (SIM / NÃO)Para seleccionar a função solar para aquecimento do depósito de água.Prioridade de Aquecimento (SIM / NÃO)
Pry	HEAT	Para escolher a bomba de calor, use apenas o lado de aquecimento no modo HEAT + TANK (Aquecedor + Reservatório).
int	HEAT	Configuração do Intervalo de Aquecer o AquecimentoPara configurar o temporizador para Aquecimento no modo HEAT + TANK (Aquecedor + Reservatório) (0,5 horas ~ 10 horas).
int	TANK	Configuração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Reservatório no modo HEAT + TANK (Aquecedor + Reservatório) (5 minutos ~ 1 hora 35 minutos).
dly	BOOSTER	Configuração da Hora de Atraso do Aquecedor PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se a temperatura do reservatório não for alcançada (20 minutos ~ 1 hora 35 minutos).
Fun	Strl	Esterilização (SIM / NÃO)Para configurar a esterilização, se necessário.Configuração da Hora & Dia da EsterilizaçãoConfigurar o temporizador para esterilização (apenas uma vez por semana).
Str
bo i	Strl	Definir Temperatura de EsterilizaçãoDefinir a temperatura para a função de esterilização (40°C ~ 75°C).
oPr	Str	Hora Continua de EsterilizaçãoConfigurar o temporizador para manter a temperatura de aquecimento de maneira a completar a função de esterilização (5 minutos ~ 1 hora).

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

- Quando a unidade está ligada (ON), o LED de funcionamento está aceso e a temperatura actual para a saída da água e ambiente exterior é mostrada no visor do painel de controlo.

PARA SELECCIONAR O MODO DE OPERAÇÃO

• MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior.
• Esta operação não é utilizada quando o reservatório de água sanitária não está instalado.

• MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

• MODO ARREFECIMENTO

• Para ON ou OFF (ligar/desligar) a operação do painel.
• Neste modo, a unidade exterior fornecerá capacidade de arrefecimento à unidade interior.

• MODO ARREFECIMENTO + RESERVATÓRIO

• Neste modo, a unidade exterior fornecerá capacidade de arrefecimento à unidade interior.
• A unidade interior irá controlar o aquecimento reforçado no reservatório sanitário.

- Esta operação reduz o ruído da unidade exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento/arrefecimento.

OPERAÇÃO AQUECEDOR DE RESERVA

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior e apenas pode funcionar em modo de aquecimento para a unidade interior.
• O aquecedor de reserva irá ligar-se ON automaticamente quando as condições de configuração estão preenchidas.
• Para cancelar manualmente a operação do Aquecedor, prima o respectivo botão novamente.

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima CHECK durante 5 segundos para entrar no modo STATUS (Estado).
2. Pressione ou para verificar a Temperatura da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

• Prima para sair do modo STATUS (estado).
• Após entrar no modo STATUS, o indicador “STATUS” está ligado.
• O modo “STATUS” não pode ser activado quando o indicador “SETTING” está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar com o fornecedor autorizado para mudar o limite da temperatura da água.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador “SETTING” está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após seleccionar o parâmetro desejado, prima ☐ para entrar o parâmetro.
4. Prima △ ou ▽ para definir a temperatura desejada.
5. Prima SET novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de Funcionamento Parâmetro * Descrição

HEAT	out Lo	Definição da temperatura ambiente para baixa temperatura de saída da água (-15°C ~ 15°C).
HEAT	out Hi	Definição da temperatura ambiente para alta temperatura de saída da água (-15°C ~ 15°C).
HEAT	H20 Lo	Definição da temperatura de saída da água para baixa temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	H20 Hi	Definição da temperatura de saída da água para alta temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	OFF	Definir a temperatura para desligar a operação aquecimento (5°C ~ 35°C).
HEATER	out on	Definição da temperatura ambiente para ligar a operação aquecimento (-15°C ~ 20°C).
COOL	SET	Temperatura definida da água durante o modo arrefecimento (5°C~20°C)
TANK	SET	Configuração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.

- Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C \~ 5°C).

Notas:

• Prima CANCEL ou aguarde 30 segundos para sair do modo SETTING.
• A temperatura definida será guardada no sistema depois de confirmar.
• O modo “SETTING” não pode ser activado quando o indicador “PUMPDW” e “STATUS” está ligado.

Função Passo

1. Prima △ ou ◇ para seleccionar o dia desejado.
2. Prima SELECT para confirmar
3. Quando "1" surgir a piscar no ecrã, prima para configurar o programa 1.
4. Prima OFF/ON para seleccionar a opção de activação (ON) ou desactivação (OFF) do temporizador.
5. Prima ⬆ ou ⬇ para seleccionar a hora desejada.

Se você desejar definir o temporizador juntamente com outras operações, prima e.

1. Prima SET para confirmar o programa 1. O dia seleccionado será realçado com ▼.
2. O ecrã irá passar para o programa seguinte passados 2 segundos.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão SET, a configuração nesse momento é confirmada e a configuração do temporizador é concluída.

Repetir os passos acima.

Prima 📄, depois prima

Prima TIMER, depois prima

Verificar temporizador

1. Prima TIMER

2. Prima ⬆ ou ⬇ até o dia desejado ser apresentado, prima

SELECT para confirmar a selecção.

1. Prima ▲ ou ▼ para verificar os programas configurados.

1. Prima TIMER
2. Prima ou até o dia desejado ser apresentado.
3. Prima SELECT para aceder à configuração do programa.
4. Prima ou até o programa desejado ser apresentado.
5. Prima CANCEL para cancelar o programa.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é activada pela função ON TIMER, utilizará a temperatura definida previamente para controlar a temperatura ambiente.
• Não é possível configurar o mesmo programa do temporizador duas vezes no mesmo dia.
• Também pode seleccionar dias colectivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

CUIDADO

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

SUGESTÃO

- Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Consulte o revendedor autorizado.

• Não prima nem bata a tampa de vidro com objectos duros e pontiagudos. Isto pode danificar a unidade.
• Assegure-se que a pressão da água está entre 0.05 e 0.2MPa.
• No caso da pressão da água estar for a do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água directamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

- Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação poderá originar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entra de ar nem as ventilações de saída de ar, pode provocar baixo desempenho ou avaria. Por favor remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar as ventilações da saída de ar.

INSPEÇÃO

• Inspeccione a intervalos regulares a unidade, filtro externo e cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efectuar esta manutenção.
• Limpe qualquer obstrução que se encontra na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.

- Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no painel de controlo.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fio distribuidor de corrente aquece de forma anormal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA

Som de fluxo durante o funcionamento.

O funcionamento é atrasado durante alguns minutos após a reprogramação.

A unidade exterior produz água/vapor.

A unidade exterior emite vapor durante o modo aquecimento.

A unidade exterior não funciona.

O funcionamento do sistema Bomba de Calor Ar-Água desligar-se-á.

Dificuldade do sistema para aquecer.

O sistema não consegue aquecer instantaneamente.

O funcionamento começa após reiniar a energia.

CAUSA

Fluxo do líquido de refrigeração no interior da unidade.

O atraso é um mecanismo de protecção do compressor da unidade.

Existe condensação ou evaporação nos tubos.

Isto deve-se à operação descongelar no permutador de calor.

Quando a temperatura exterior está do limite de funcionamento, o sistema de bomba de calor entra no controlo de protecção.

Se a unidade exterior de entrada de água estiver com temperatura abaixo de 20°C. A alimentação do aquecedor de reserva liga para aquecer a água.

Quando o aquecimento está a funcionar pela unidade interior juntamente com o aquecimento do pavimento ou aquecimento do painel em simultâneo, pode haver o caso da temperatura da água morna baixar e enfraquecer o aquecimento do pavimento e do painel.Quando a temperatura do ar exterior é baixa, pode ser difícil aquecer.A neve está a bloquear a saída de descarga ou a admissão de entrada da uniddae exterior.Quando a temperatura de saída da água é baixa, pode ser difícil aquecer.

Devido à natureza do sistema de bomba de calor, pode levar algum tempo a aquecer a água se a unidade está a começar fria.

A unidade está a funcionar com a função de iniciar automático.

Verifique o seguintes antes de pedir assistência.

SINTOMA

A operação de aquecimento/arrefecimento não está a funcionar de maneira eficiente.

Ruído durante o funcionamento.

A unidade não funciona.

O LED de funcionamento não está aceso ou o visor do painel de controlo está branco.

VERIFICAR

Configure a temperatura correctamente.O aquecedor de painel/a válvula de arrefecimento está fechado?Limpe qualquer obstrução que se encontra na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.

Verificar se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.

Verifique se o disjuntor disparou.

A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controlo.

TIMER

TIMER	1	2	3	4	5	6
MON TUE	WEDTHU	FRI	SAT SUN
ON	88:00
OFF

- O funcionamento do temporizador é cancelado quando ocorre um erro.

Botão de Modo Aquecedor Forçado

- Em caso de falha no sistema de bomba de calor de ar para água, o aquecedor de reserva pode ser usado para aquecer a água quente. Prima FORCE para activar o aquecedor de reserva.

- Prima OFF/ON para parar o funcionamento do aquecedor forçado.

- Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.
