Producttype	Lucht-water warmtepomp split
Merk	Panasonic
Model	WH-SDC12C6E5
Uitgangswatertemperatuurbereik (verwarming)	25 °C tot 55 °C
Uitgangswatertemperatuurbereik (koeling)	5 °C tot 20 °C
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C
Buitentemperatuurbereik (koeling)	16 °C tot 43 °C
Aanbevolen waterdruk	0,05 MPa tot 0,2 MPa
Elektrische voeding	230 V / 50 Hz (standaardschatting)
Bedrijfsmodi	Verwarming, koeling, tank, verwarming + tank, koeling + tank
Speciale functies	Stille functie, noodverwarming, sterilisatie, zonneprioriteit, programmeerbare timer (6 programma's per dag)
Bedieningspaneel	Geïntegreerd in de binnenunit met LED-display en aanraaktoetsen
Veiligheid	Aardlekschakelaar (RCCB), verplichte aarding, oververhittingsbeveiliging
Regelmatig onderhoud	Reiniging van het externe filter minimaal 1 keer per jaar, seizoensinspectie door een professional
Tankcompatibiliteit	Aanbevolen met Panasonic tank; gebruik met andere merken niet gegarandeerd
Koelmiddel	R32 (standaardschatting voor dit model)

Veelgestelde vragen - WH-SDC12C6E5 PANASONIC

Hoe stel ik de tijd en dag in op het bedieningspaneel?

Druk op de toets CCK, gebruik vervolgens de toetsen + of - om de dag in te stellen. Bevestig met SELECT. Herhaal dit om de tijd in te stellen. Instelling is nodig bij eerste gebruik of na langdurige inactiviteit.

Wat te doen als het apparaat niet voldoende verwarmt?

Controleer of de ingestelde temperatuur correct is, of de kleppen van het verwarmingscircuit open zijn en of de luchtinlaten van de buitenunit niet geblokkeerd zijn (sneeuw, vuil). Bij zeer lage buitentemperatuur kan de noodverwarming automatisch inschakelen.

Hoe activeer ik de stille modus?

Druk op de toets Stil (symbool luidspreker met streep) om het geluid van de buitenunit te verminderen. Houd er rekening mee dat dit het verwarmings- of koelvermogen kan verminderen.

Waarom geeft de buitenunit in de winter stoom af?

Dit is normaal: het komt door de automatische ontdooicyclus van de warmtewisselaar. De stoom verdwijnt zodra het ontdooien is voltooid.

Hoe reinig ik het externe filter?

Schakel de stroom uit. Verwijder het externe filter en reinig het met een stofzuiger of lauwwarm water (max. 40 °C) en een neutraal schoonmaakmiddel (pH 7). Droog het volledig voordat u het terugplaatst. Voer deze handeling ten minste één keer per jaar uit.

Wat betekent een foutcode op het paneel?

Een foutcode (bijv. Hxx) duidt op een storing. Noteer de code en neem contact op met een erkende dealer. U kunt het apparaat opnieuw opstarten nadat het probleem is opgelost. Raadpleeg de handleiding voor de betekenis van de codes.

Kan ik een watertank van een ander merk gebruiken?

Panasonic raadt aan een tank van het eigen merk te gebruiken om betrouwbaarheid en prestaties te garanderen. Het gebruik van een tank van een ander merk kan de garantie ongeldig maken en storingen veroorzaken.

Hoe programmeer ik de timer?

Druk op TIMER, selecteer de dag met de toetsen +/-, bevestig met SELECT. Stel de start- of stoptijd in met OFF/ON, bevestig vervolgens met SET. U kunt maximaal 6 tijdsblokken per dag programmeren.

Wat te doen bij waterlekkage van de binnenunit?

Schakel onmiddellijk de stroom uit en neem contact op met een erkende dealer. Probeer niet zelf te repareren. Controleer of de afvoerslang correct is aangesloten en niet verstopt is.

Hoe schakel ik handmatig de noodverwarming in?

Schakel in de verwarmingsmodus op de toets FORCE (gedwongen verwarming) om de noodverwarming in te schakelen. Om uit te schakelen, drukt u op OFF/ON. Deze functie is handig bij een storing van de warmtepomp of extreme temperaturen.

GEBRUIKSAANWIJZING WH-SDC12C6E5 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleur, pour de unit in gebruik neemt, dat de installation goed is uitgevoerd door een officielle dealer en dat dat nauwkeurig is gedaan volgens de verstekte instructies de pour installatione.

PORTUGUES

62~71

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

52~53

CONTROLEPANEL

54~58

BINNENUNIT

59

PROBLEM OPLOSSEN

60

INFORMATIE

61

OPMERKING

De afbeeldingen in deze handleiding zich alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijk je uiterlijk van het apparaat. Deze handleiding kan zonder voorafaande kennisgeving worden gewijzigd ter verbetering.

GEBRUKSOMSTANDIGHEDE

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	55
	Min.	25
KOELEN	Max.	20
	Min.	5

BINENUNIT EN BUITENUNIT

Ömgevingssemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20
KOELEN	Max.	43
	Min.	16

OPMERKING: Wanner de

buitentemperatuur buiten het hierboven vermelde temperaturbereik ligt, za de verwarmingscapaciteit aanzienlijk afnemen en za de buiten-unit door een beviligingsvoorziening misschien Niet更是 functioneren.

VEILIGHEIDSMAATREGELEN

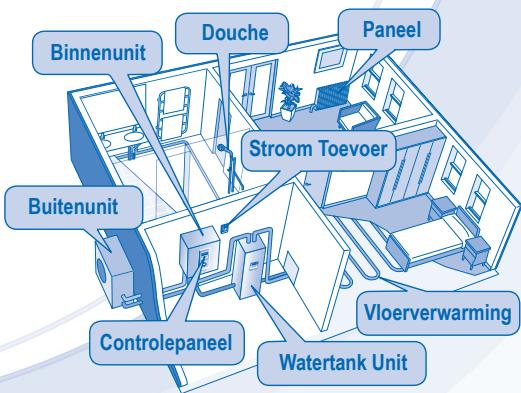

• Panasonic Air-to-Water Warmtepomp is een gesplitst systemet dat alleen bestaat uit een binnen-unit en een buiten-unit. Dit systeme ist ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic worden gebruikt met het Panasonic Air-to-Water Warmtepomp System, kan Panasonic Niet de goede werkung en ook Niet de betrouwbaardeid van het systeme garanderen.
• In deze handledeing wordt beschreven hoe het warmtepomp-system bij gebruikussen alleen de binnen-en buiten-unit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, exter thermocontroller en het systeme onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geklassificiered zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsetl.

OPGEPAST

Met dit teken worden u gewaarschuwd voor hetsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijdnestaar een handling die VERBODEN is.

Deze symbolen verwijnen naar handelingen die VERPLICHT zich.

WAARSCHUWING

Dit apparaat is Niet bestemd voor gebruik door Personen (kinderen inbegren) met verminderde fysiek, sensorieche of mentale capacitiete, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun verilgheid verantwoordelijk is. Pas op, dat kinderen Niet met het apparaat spelien.

Vraag advies aan een geauthoriserde dealer of gespecialiserde vakman wanneer de unit moet geinstalleer, verwijderd of opniewe geinstallerd moet worden. Onjuiste installmenten behandelung zal lekke, een elektrische schok of brand tot gevolg hebben.

Installeer de unit Niet en een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevol hebben.

Pas op, dat uw vingers of andere voorwerpen nicht in het de interne of externe unitkommen, waar door de draaiende delen letsel veroorzaakt kan worden.

Raak de buitenunitiet aanijdens onweer, het zou kuren leiden tot een elektrische schok.

Probeer nicht zelf de unite te repareren. U zou zich kannen bezeren als u ieits verkeerds doet.

Installer de binnen-unit nicht buiten. Deze unit isuitsuitend ontworpen voor installmentie binnen.

STROOM TOEVOER
	Voorkom oververhitting of brand, geleuk geen snoer waarin wizzigingen zijn aangebracht of dat uit meerere stukken is samengesteld of een verlangensnoer of een snoer van onbekende herkomst.
	Voorkom oververhitting of brand, sluit het apparaat net aan opdezelfde groep als andere apparatuur.
	Voorkom een elektrische schok, bedien de apparatuur net met natte handen.
	Indien het netsnoor beschadig is, moet het worden verwangen doork de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerderson om een möglichke gevaar te voorkomen.
	Deze unit is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werkking van de aardlekschakelaar na de installmentie en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te laten controleren door een officièle dealer, zodate is gewaarborgd dat de schakelaar in goede staat is. Anders zal deze möglichkin in het geval van een storing de orzaak+zijn van een elektrische schok of brand.
	U wordt ten zeerste geadviseerd de apparatuur te installereren met een differentieelschakelaar of een aardlekschakelaar.
	U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zodate de risico's worden voorkomen.
	Deze apparatuur moet worden geaard om te voorkomen dat er een electrische schok of brand ontstaat.
	U kunt een elektrische schok voorkoomen door het apparaat uit te schaken: - Voordat de apparatuur wordt gereinigd of ragezien. - Wanner de apparatuur lange tjid Niet wordt gekruikt. - Bij buitengewoon krachtig ourweer.
	Dit toestel haelt meerdere toepassingen. Alle circuits voor stroomvoorzijening moeten着眼uitgeschakeld voordat u Werkzaamheden verricht aan een van de aansluitingen in de binnen-unit, zodate een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

Stop met het gebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/storing	De RCCB schakelt uit zichelf het. Men merkt een brandlicht, abnormalaal geluid of trillingsgeluid, als de eenheid in gebruik is. Er blijft heet water uit de eenheid komen.
	Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaarlijke apparatuur of in een badkamer. Anders za de unit möglichk deoorzaak+zijn van een elektrische schok of van brand.
	Raak wanner de binnen unit in bedrij is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Ga Niet op het apparaat zitten of staan, omdat u per ongeluk zou hunnen vallen.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen hunnen blessures verooorzaken.
	Controleer dat de afvoerijp goed is aangesloten. Is dat Niet het geval, dan kan zich lekkego voordoen.
	Controleer periodiek het montagerek zodateu er zeker van kunt zijn dat het Niet beschadigd is. Na een lange gebruikspereiode kan de draagkracht van het montagerek+zijn afgenomen.
CONTROLEPANEEL
	Laat het contropaneel Niet nat worden. Anders zal de unit möglichk deoorzaak+zijn van een elektrische schok of van brand.
	Druk Niet met harde, suntige voorwerpen op de knappen van het contropaneel. Anders zou de unit beschadigd hunnen raken.
	Reinig het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voer Nietzf de inspectie en het servicework van het contropaneel UIT. Vraag de officiële dealer advies. U zou zich hunnen bezeren als u iets verkeerds doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien Niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.

Voor de normale bedrijfsstand sein knoppen RESET FORCE Pompow en niet in gebruik.

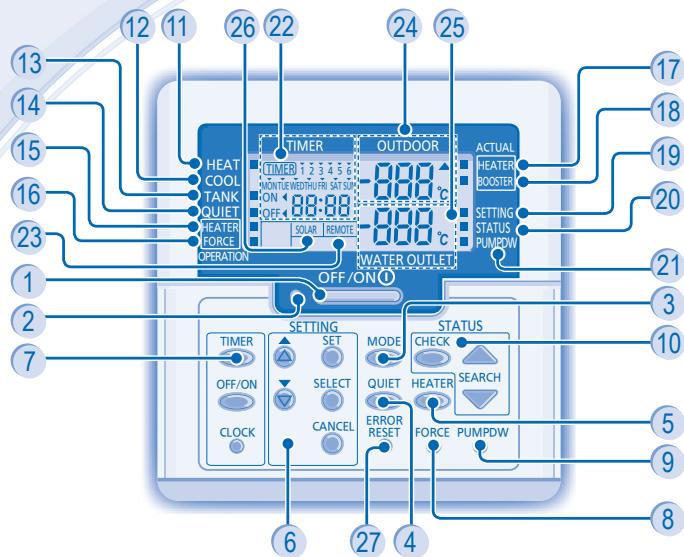

1 UI/T/AAN-toets
2 Bedrijsflampje
3 Knop Bedrijfsstand
4 Knop Bedrijfsstand Stil
5 Knop Binnen-unit Bediening Bijverwarming
6 Toetsen stand systeeminstelling
7 Knop Timer-installing Groep
8 Knop Stand Extra Verwarming
9 Toets Systempomp
Toetsen Controle Systememstatus
Indicator Verwarmingsstand UIT/AAN
Indicator koelstand UIT/AAN
13 Indicator Tankstand UIT/AAN

Indicator Bedrijfsstand Stil UIT/AAN
Indicator Bijverwarming Verzoek UIT/AAN
Indicator Extra Verwarming Verzoek UIT/AAN
Indicator Feitelijke Bedrijfsstand Bijverwarming (UIT/AAN)
Indicator Feitelijke Bedrijsstand Booster-verwarming (UIT/AAN)
19 Indicator Instelstand Systemeum UIT/AAN
Indicator Controlestand Systememstatus UIT/AAN
21 Indicator Pompstand Systemeum UIT/AAN

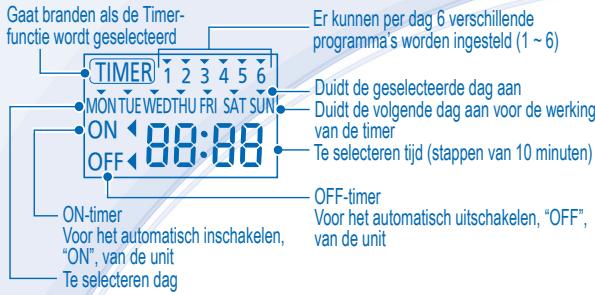

22 Instelschem Timer/Klok
23 Scherm op afstand
24 Weergave Omgevingstemperatuur Buiten
25 Scherm Temperatuur Wateruitlaat
26 Verwarmingsdisplay
27 Toets voor het resetten van een storing

Installing Actuele Dag en Tijd

CLOCK

1.Druk op
2. Druk op of als u de actuèle dag wilt instellen.
3. Druk op als u wilt bevestigen.
4. Herhaal de stappen 2 en 3 als u de actuèleijd wilt instellen.

Opmerkingen:

• De actuèle dag enijd moeten worden ingesteld wanner u:
• De apparatuur voor de eerste keer inschakelt.
• Wannerlange tijd is verstreken sinds de apparatuur voor het LAST is ingeschakeld.
• De actuèleijd die is ingesteld, is de standarddTijd voor alle bedieningshandelingen met de Timer.

DE SPECIALE FUNCTIONS INSTELLLEN

• Na de ersten installatione Kunt u zich de instellenen aanpassen. De begininstelling blijft van kracht totdat de gebruikerDEXEZ WIZZIGT.
• Het regelpaneel kan worden gebruikt voor meerdere installations. Sommige functies zullen misschien Niet gelden voor uw unit.
• Controller vór het instellen dat de bedrijfs-LED ui is (OFF).

SELECTEER FUNCTIONS EN STEL DE TIMER VAN UW KEUZE IN

1. Houd SET CHECK en CHECK tegelijkkertijd 5 seconden lang ingedrukt als u maar de stand voor de speciale instellenen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk of als u de functies wilt doorlopen.

1. Druk op of als u met JA de functie wilt inschakelen of op NEE als u de functie wilt uitschakelen, of stel de dag en de tijd waar keuze in.
2. Druk op SET als u wilt bevestigen.

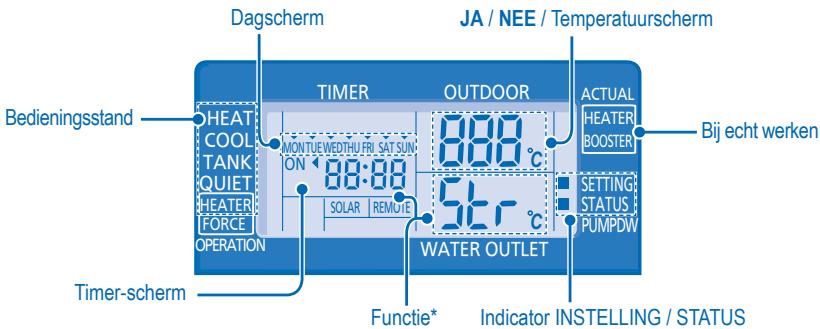

Functie *	Bedieningsstand/Bij=echtwerken	Beschrijving
con	ra αι	Exterme Thermocontroller (JA/NEE) Verbinding voor de externe thermocontroller instellen.
con	TANK	Tankverbinding (JA/NEE) Tankverbinding instellen.
Pry	SOLAR	Prioriteit voor verwarming (JA/NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken. Prioriteit voor Verwarming (JA/NEE)
Pry	HEAT	Gebruik van alleen de Warttepomp kiezen voor Verwarmingszijde in de stand HEAT + TANK (VERWARMING + TANK).
int	HEAT	Instellen Verwarmingsinterval Verwarming De timer voor Verwarming instellen in de stand HEAT + TANK (VERWARMING + TANK) (0,5 uur ~ 10 uur).
int	TANK	Instellen Verwarmingsinterval Tank De timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minutes ~ 1 uur 35 minutes).
dLY	BOOSTER	Instellen Vertragsstijd Booster-verwarming Vertraging van de timer voor de booster-verwarming op ON (Aan) zieten als de tanktemperatuur Niet worden bereikt (20 minutes ~ 1 uur 35 minutes).
Fun	StrL	Sterilisatie (JA/NEE) Sterilisatie instellen, als dat nodig is.
Str		Instellen Dag & Tijd Sterilisatie Timer instellen voor sterilisatie (slechts eenmaal per week).
ba	StrL	Instellen Sterilisatiemperatuur Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
oPr	Str	Tijd Aanhouden Sterilisatie De timer instellen voor het handhaven van de verwarmingster temperatuur voor het voltooien van de sterilisatiefunctie (5 minutes ~ 1 uur).

HET TOESTEL AAN- OF UITSCHAKELEN

• Wanner de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijkke temperatuur voor wateruitlaat en buitenomgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

STANDVERWARMING ^+ TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling worden nicht gebrukt wannahr de sanitaire watertank nit is geinstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

KOELSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneelverwarming.
• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.

STAND KOELING + TANK

• In deze stand levert de buiten-unit koelcapaciteit aan de binnen-unit.
• De interne unit zal de hitte van de booster in de reinigingstank regelen.

GENIETEN VAN EEN STILLE OMGEVING

• Als de machine dit doet, worden het geluid van de buiten-unit minder. In deze conditie zal möglichk de verwarmings/koelingscapaciteit afnemen.

BEDRIJFSSTAND BIJVERWARMING

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld wanner de binnen-unit in de verwarmingsstand staat.
• De bijverwarming worden automatisch ingeschakeld (ON) wonneer aan de ingestelde voorwaarden worden voldaan.
• U kurz self de verwarmingsstand annuleren door de betreffende nogmaals in te drukken.

CONTROLESTAND SYSTEEMSTATUS

1. Ga waar de stand STATUS door CHECK 5 Seconden in te drukken.
   2.Druk of controller de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutggeschiedenis.

Druk op CANCEL als u de stand STATUS wilt verlaten.
- Wanner de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
- De stand STATUS kan nicht worden geacteveerd als het indicatielampje "SETTING" brandt (ON).

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kurz met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buitenomgevingstemperatuur instellen.

INSTELSTAND SYSTEEM

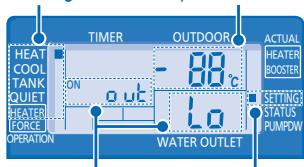

Bedieningsstand Temperatuerschem

Parameter* Indicator INSTELLING

1. Ga waar de stand SETTING (INSTELLING) door 5 Seconden in te drukken. Het indicatielampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.

5. Bevestig de instelling door nogmaals op SET te drukken.

6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand Parameter\* Beschrijving

HEAT ou t Lo Ingestelde buiten-omgevingstemperatuur bij lage wateruutiltaattemperatuur (-15^ 15^)

HEAT ou H Ingestelde buiten-omgevingstemperatuur bij hoge wateruutiltaattemperatuur (-15^ 15^)

HEAT H 20 Lo Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25^ 55^)

HEAT H 20 H Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25^ 55^)

HEAT OFF Ingestelde temperatuur voor het OFF (UIT) schakelen verwarmingsfunctie (5^ 35^)

HEATER a ut ON Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen verwarmingsfunctie (-15^ 20^)

COOL 5Eb Insteltemperatuur water tijdens koelstand (5^ - 20^)

TANK 5E Ingestelde temperatuur sanitaire tank (40^ 75^)

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op SET

2. Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5^ 5^) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
• De ingestelde temperatuur za in het system worden opgeslagen wonneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan nicht worden geactiveerd als de indicatielampjes "PUMPDW" en "STATUS" branden (ON).

Timer-schem

Functie Stap

Timer-stand invoeren	Druk op TIMER
Stel dag &ijd in	1. Druk op of voor het selecteren van de dag van uw keuze.
	SELECT
	2. Druk op als u wilt bevestigen
	SELECT
	3. "1" knippert, druk op als u programma 1 wilt instellen.
	OFF/ON
	4. Druk op als u ON- of OFF-timer wilt selecteren.
	5. Druk op of voor het selecteren van deijd van uw keuze.
	Als u de timer wilt instellen samen met andere bedieningshandelii
	6. Druk op SET
	7. Herhaal stap 4 tot 7 als u de programme's 2 tot 6 wilt instellen.
	Wanner het instellen van de timer geen knop worden ingde knop SET wordt ingedrukt, worden de instelling van dat momer van de timer beeindigd.
Timer Toevoegen/Wijzigelen	Herhaal bovenstaande stappen.
Timer uitschakenen	Druk op TIMER, druk daarna op CANCEL
Timer inschakenen	Druk op TIMER, druk daarna op SET
Timer controlleren	1. Druk op TIMER
	2. Druk op of totdat de dag van uw keuze verschijnt, druk op SEL
	3. Druk op of als u de ingestelde programme's wilt controller
Timer annuleren	1. Druk op TIMER
	2. Druk op of totdat de dag van uw keuze verschijnt.
	SELECT
	3. Druk op als u de programme-instelling wilt invoeren.
	4. Druk op of totdat het programma van uw keuze verschijnt
	5. Druk op CANCEL als u het programma wilt annuleren.

Opmerkingen:

U kun de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programma's per dag.
- Als de unit worden ingeschakeld door de timer, dan zal de unit regelen met de LAST ingestelde temperatuur.
- U=knt Niet op een dag twee ker hetzelfde timer-programma instellen.
- U=kunt ook gemeinschappelijk dagen instellen metdezelfde timer-instelling.
- Bevordert energiebesparing doordat u iedere dag 6 programma's kurz instellen.

OPGEPAST

• Schakel de voeding uit voordat u het apparaat reinigt.

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (∑ pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

TIP

• Voer regelmatig schoonmaakwerkzaamheden uit zodate u er zeker van kunt+zijn dat de unit optimaal presteert. Vraag advies aan een officièle dealer.

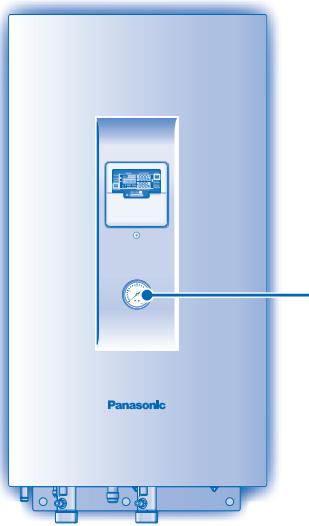

WATERDRUKMETER

• Druk of stoot Niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschaden.

• Het is belangrijk dat de waterdruk liegtussen 0,05 en 0.2MPa
  Vraag advies aan een officiele dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat nicht met water op de unit.
  Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

• Maak het externe filter schoon tenminste een keer perJAar. Doet u dit Niet, dan kan het filter verstopt raken en kan het systemeinstorten. Vraag advies aan een officielle dealer.

BUITENUNIT

• Blokveer de luchtlaat-en luchtuilaatopeningen nicht onder hierdoor de apparatuur misschien slecht zal prestenen of defect zaraken. Verwijder obstakels zodate een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaat- en uitaatopeningen Niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimal functieert要去 op regelmatige intervallen sezoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuale obstakels uif de luchtinlaat- en luchtuitlaatopopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voedinguit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installerateur, onder de volgende omstandigheden:

• Een abnormaal lawaaiijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het contrôlepaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

PROBLEMEN OPLOSSEN

De volgende symptomen geben geen defect aan.

SYMPTOOM	OORZAAK
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging\ napat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit wordenverooraakt door ontdooiing op de warmtwisselaar.
De buiten-unit werkkt nicht.	• Wanner de buitentemperatuur ligt buren het bereits dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	• Als de temperatuur van het binnentoestel watertoevoer lager dan 20°C is. Reserve verwarmingselement is ingeschakeld om het water op te warmen.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werkdt met de binnen-unit en tegelijkkertijd met vloervewarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming minder goed werken. • Moeilijk te verwarmen zijn. • Wordt de uitaat of inlaat van de buren-unit misschien geblokkeerd door een hoop sneeuw? • Wanner de ingestelde temperatuur van de wateruittaat laag is ingesteld, za alles misschien moeilijk zijn te verwarmen.
Het systeem kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De unit.gaat waarwerken als de stroomvoorziening is hersteld.	• De unit worden bediend met de auto-herstartfunctie.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings/koelingswerking werkt nicht efficiën.	Stel de temperatuur correct in. Is de verwarmer/koelingsklep van het paneel gesloten? Verwijder eventuele obstakelsuit de luchtinlaat-en luchtuilaatopeningen van de buite-unit.
Luidruchtigijdens werking.	Controleer dat het apparaat Niet geinstalleerd is op een schuine plaat ofat de klep Niet goed gesloten is.
Het apparaat werkt nicht.	Controleer of de stroomonderbreker ontkoppeld is.
Het bedrijslampje brandt Niet of het scherm van het contrôlepaneel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijsflampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

TIMER
TIMER 1 2 3 4 5 6 MONTUÉ WEDTHU FRI SAT SUN ON 100000 OFF 100000	Schakel in de unit uit en geef de storingscode door aan een officièle dealer. Timer- Werking annuleren bij foutcode.

Knop Stand Extra verwarming

FORCE

• Als het Air-to-Water Warmtepomp-systeem Niet werkkt,(Intu het verwarmingswater met de TONGE

bijverwarming verwarmen. Druk op Force als u de bijverwarming wilt inschakelen.

Druk op OFF/ON als u de extra verwarming wilt uitschakelen.
- In de stand Extra Verwarming zijn alle andere functies Niet tegestaan.

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk jeval gemengdogens worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze produit en batterijen correct te verwijderen draagt u uw steentjie bij tot het beschemen van waardevolle middelen en tot de préventionie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden können ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische utrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijdenen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijdenen.

Obrigado por adquirir um produit Panasonic

INDICE

PRECAUÇÖES DE SEGURANÇA

62~63

PAINEL DE CONTROLO

64~68

UNIDADE INTERIOR

69
