WH-SDC12C6E5 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau split
Marque	Panasonic
Modèle	WH-SDC12C6E5
Plage de température de sortie d’eau (chauffage)	25 °C à 55 °C
Plage de température de sortie d’eau (refroidissement)	5 °C à 20 °C
Plage de température ambiante extérieure (chauffage)	-20 °C à 35 °C
Plage de température ambiante extérieure (refroidissement)	16 °C à 43 °C
Pression d’eau recommandée	0,05 MPa à 0,2 MPa
Alimentation électrique	230 V / 50 Hz (estimation standard)
Modes de fonctionnement	Chauffage, refroidissement, réservoir, chauffage + réservoir, refroidissement + réservoir
Fonctions spéciales	Fonction silencieuse, chauffage de secours, stérilisation, priorité solaire, minuterie programmable (6 programmes par jour)
Panneau de commande	Intégré à l’unité intérieure avec affichage LED et touches tactiles
Sécurité	Disjoncteur à courant résiduel (RCCB), mise à la terre obligatoire, protection contre les surchauffes
Entretien courant	Nettoyage du filtre externe au moins 1 fois par an, inspection saisonnière par un professionnel
Compatibilité réservoir	Recommandé avec réservoir Panasonic ; utilisation avec d’autres marques non garantie
Réfrigérant	R32 (estimation standard pour ce modèle)

FOIRE AUX QUESTIONS - WH-SDC12C6E5 PANASONIC

Comment régler l’heure et le jour sur le panneau de commande ?

Appuyez sur la touche CCK, puis utilisez les touches + ou - pour régler le jour. Confirmez avec SELECT. Répétez pour régler l’heure. Le réglage est nécessaire au premier démarrage ou après une longue inutilisation.

Que faire si l’appareil ne chauffe pas suffisamment ?

Vérifiez que la température de consigne est correcte, que les vannes du circuit de chauffage sont ouvertes et que les entrées d’air de l’unité extérieure ne sont pas obstruées (neige, débris). En cas de température extérieure très basse, le chauffage de secours peut s’activer automatiquement.

Comment activer le mode silencieux ?

Appuyez sur la touche Silencieux (symbole haut-parleur barré) pour réduire le bruit de l’unité extérieure. Notez que cela peut diminuer la capacité de chauffage ou de refroidissement.

Pourquoi l’unité extérieure émet-elle de la vapeur en hiver ?

C’est normal : cela provient du cycle de dégivrage automatique de l’échangeur thermique. La vapeur disparaît une fois le dégivrage terminé.

Comment nettoyer le filtre externe ?

Coupez l’alimentation électrique. Retirez le filtre extérieur et nettoyez-le avec un aspirateur ou de l’eau tiède (max 40 °C) et un détergent neutre (pH 7). Séchez-le complètement avant de le remettre en place. Effectuez cette opération au moins une fois par an.

Que signifie un code d’erreur affiché sur le panneau ?

Un code d’erreur (ex. Hxx) indique un dysfonctionnement. Notez le code et contactez un revendeur agréé. Vous pouvez redémarrer l’appareil après avoir résolu le problème. Consultez le manuel pour la signification des codes.

Puis-je utiliser un réservoir d’eau d’une autre marque ?

Panasonic recommande d’utiliser un réservoir de sa propre marque pour garantir la fiabilité et les performances. L’utilisation d’un réservoir d’une autre marque peut annuler la garantie et entraîner un dysfonctionnement.

Comment programmer la minuterie ?

Appuyez sur TIMER, sélectionnez le jour avec les touches +/-, confirmez avec SELECT. Réglez l’heure de démarrage ou d’arrêt avec OFF/ON, puis confirmez avec SET. Vous pouvez programmer jusqu’à 6 plages horaires par jour.

Que faire en cas de fuite d’eau de l’unité intérieure ?

Coupez immédiatement l’alimentation électrique et contactez un revendeur agréé. Ne tentez pas de réparer vous-même. Vérifiez que le tuyau de vidange est correctement raccordé et non obstrué.

Comment activer le chauffage de secours manuellement ?

En mode chauffage, appuyez sur la touche FORCE (chauffage forcé) pour enclencher le chauffage de secours. Pour désactiver, appuyez sur OFF/ON. Cette fonction est utile en cas de panne de la pompe à chaleur ou de températures extrêmes.

MODE D'EMPLOI WH-SDC12C6E5 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agréé et dans le strict respect des consignes d'installation fournies.

22~31

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

12~13

PANNEAU DE COMMANDE

14~18

UNITE INTÉRIEURE

DéPANNAGE

INFORMATIONS

Remarque

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	55
	Min.	25
REFROIDISSEMENT	Max.	20
	Min.	5

Température ambiente (°C)		Unité extérieur
CHAUFFAGE	Max.	35
	Min.	-20
REFROIDISSEMENT	Max.	43
	Min.	16

ATTENTION: Si la température extérieure sort de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection.

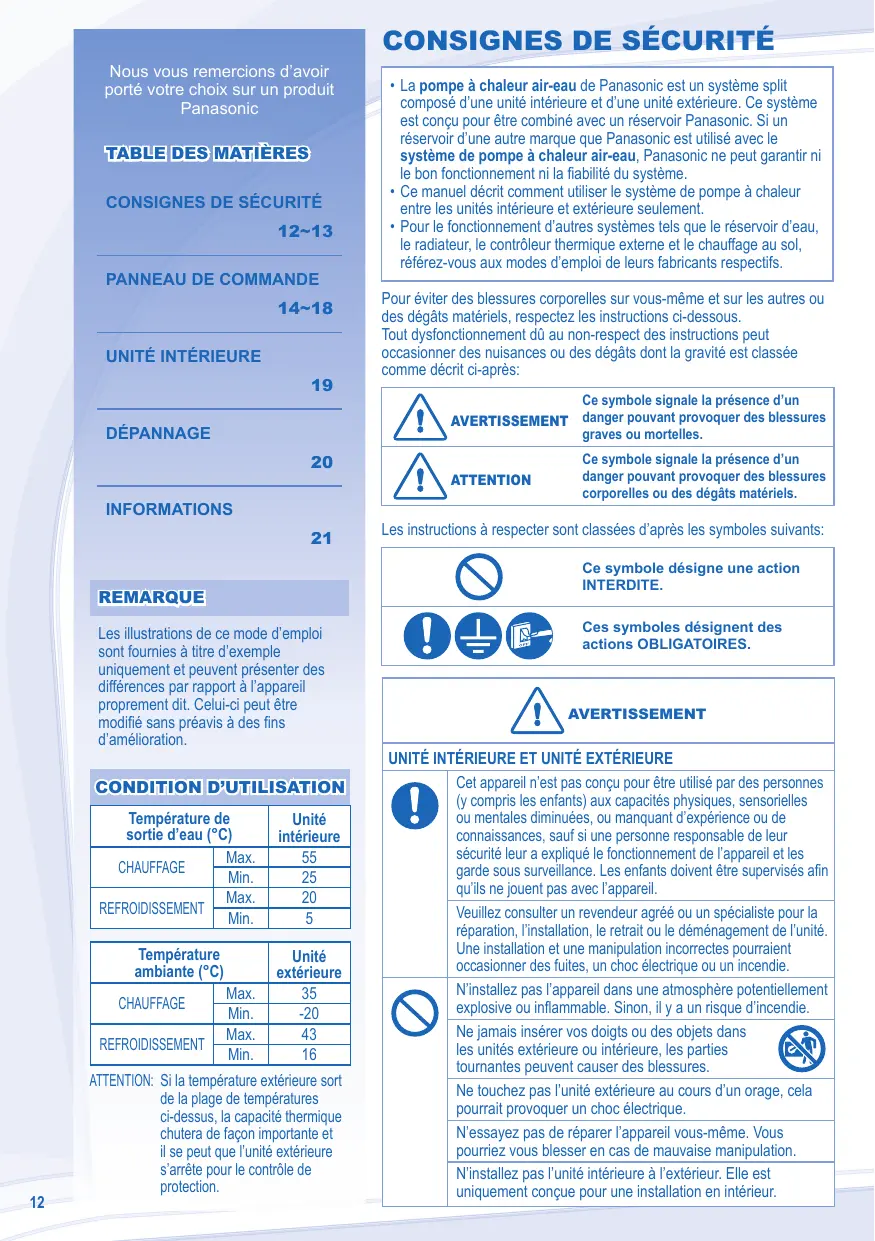

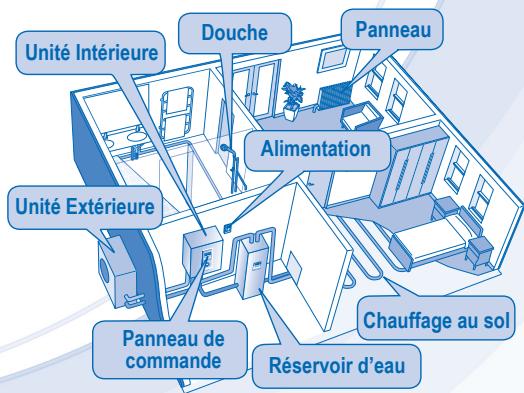

Consignes de sécurité

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. Ce système est donc destiné à être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur entre les unités intérieure et extérieure seulement.
• Pour le fonctionnement d'autres systèmes tels que le réservoir d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, réferez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous. Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

UNITE INTÉRIEURE ET UNITE EXTERIEURE

Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être superviseurs afin qu'ils ne jouent pas avec l'appareil.

Veuillez consulter un revendeur agrée ou un spécialiste pour la réparation, l'installation, le retrait ou le déménagement de l'unité. Une installation et une manipulation incorrectes pourrait occasionner des fuites, un choc électricque ou un incendie.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

Ne jamais insérer vos doigts ou des objets dans les unités extérieure ou intérieure, les parties tournantes peuvent causeurs des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électricque.

N'essayez pas de réparer l'appareil vous-même. Vous pourriez vous blesser en cas de mauvaise manipulation.

N'installez pas l'unité intérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.

!AVERTISSEMENT
ALIMENTATION
	N'utilise pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifique afin d'éviter une surchauffe et un incendie.
	Ne partagez pas la même prise d'alimentation qu'un autre équipement afin d'éviter une surchauffe et un incendie.
	N'utilise pas l'appareil pas avec les mains mouillées afin d'éviter un choc électrique.
	Si le cordon d'alimentation est endommagé, il doit être remplaceé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseilé de faire contrôle le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agréé afin de garantir son bon fonctionnement. Sinon, il y a risque de chic électrique ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseilé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.
	Il est conseilé de porter des gants pendant la maintenance ou l'entretien afin d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d'éviter un choc électrique ou un incendie.
	Prévenez les chocs ELECTriques coupant l'alimentation: - Avant le nettoyage ou l'entretien. - En cas de non-utilisation prolongée. - En cas d'activité orageuse anormalement forte.
	Cet apparéil convient à de multiples usages. Tous les circuits d'alimentation électrique doivent être coupés avant toute intervention sur les bornes de l'unité interieure, afin d'éviter tout choc électrique, brûlle ou blessure mortelle.

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance quelconque se produit et débrancher la fiche d'alimentation oumettre hors tension l'interrupteur et le disjoncteur.(Risque de fumée/feu/choc électrique)
Exemples d'anomalie ou défaillance	L'RCCB s'arrête de lui-même. Une oedur de brûlé, un bruit anomal, ou des vibrations sonores sont observés durant le fonctionnement de l'unité.L'eau chaude continue à sortir de l'unité.
Contacter immédiatement votre revendeur local pour l'entretien/réparation.

ATTENTION
UNITE INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
	N'installez pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de choc électrique ou d'incendie.
	Ne touche pas le tuyau d'évacuation d'eau de l'unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.
	Ne touche pas l'ailette pointue d'aluminium, les parties pointues peuvent cause des dommages.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produit.
	Vérifie régulièrement le rack d'installation pour vous assurer qu'il n'est pas endommagé. Àpres de longues périodes d'utilisation, la solidité du rack d'installation peut être amoindrie.
PANNEAU DE COMMANDE
	Ne laissez pas le panneau de commande prendre l'humidité. Sinon, il y a risque de choc électrique ou d'incendie.
	N'appuyez pas sur les touches du panneau de commande à l'aide d'objets durs et pointus. Vous pourriez endommager l'unité.
	Ne nettoyez pas le panneau de commande avec de l'eau, du benzène, du diluant ou de la poudre à récurer.
	N'inspectez pas et n'entretenez pas le panneau de commande vous-même. Consultez un revendeur agrée. Sinon, vous poursiriez vous blesser en cas de mauvaise manipulation.

• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité.
• Consultez votre revendeur agréé le plus proche pour en savoir plus. En fonctionnement normal, les touches RESET, FORCE et PUMPOW sont inactives.

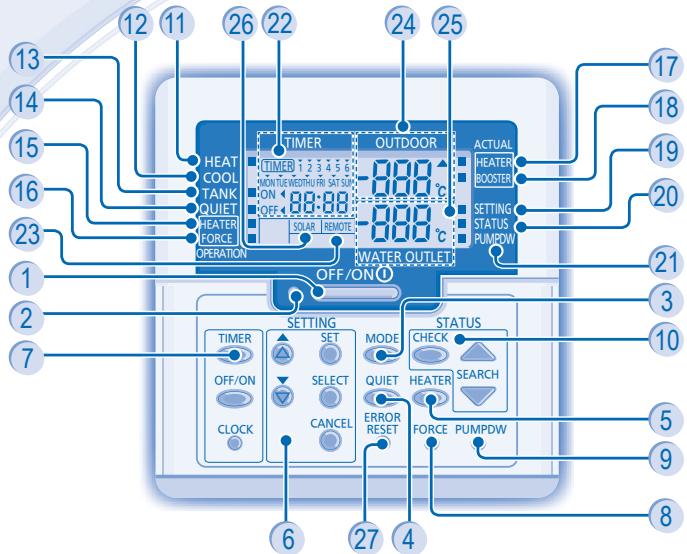

1 Touche de marche/arrêt (OFF/ON) DEL de fonctionnement 3 Touche de mode de fonctionnement 4 Touche de fonctionnement silencieux 5 Touche de fonctionnement du chauffage de secours de l'unité intérieure 6 Touches de mode de réglage du système 7 Touche de groupe de réglage de la minuterie 8 Touche de mode de chauffage force 9 Touche de mode d'évacuation du système 10 Touches de mode de contrôle de I'etat du systeme 11 Voyant de MARCHE/ARRÉT du mode chauffage 12 Voyant OFF/ON (MARCHE/ARRÉT) du mode refroidissement 13 Voyant de MARCHE/ARRET du mode réservoir

14 Voyant de MARCHE/ARRÉT du mode silencieux Voyant de MARCHE/ARRÉT de la demande de chauffage de secours Voyant de MARCHÉ/ARRÉT de la demande de chaudiageforcé 17 Voyant de MARCHE/ARRÉT de fonctionnement effectif du chauffage de secours Voyant de MARCHE/ARRÉT de fonctionnement effectif du chauffage de démarrage 19 Voyant de MARCHE/ARRÉT du mode de réglage du système 20 Voyant de MARCHE/ARRÉT du mode de contrôle de l'éfat du système 21 Voyant de MARCHE/ARRET du mode de pumpdown du système 22 Affichage du réglage Horloge/Minuterie 23 Affichage à distance 24 Affichage de la température ambiente extérieure 25 Affichage de la température de sortie d'eau 26 Affichage solaire 27 Touche de réinitialisation d'erreur

Réglage du jour et de l'heure

1. Appuyez sur CCK 2. Appuyez sur ou pour régler le jour. 3. Appuyez sur pour confirmer. 4. Répétez les étapes 2 et 3 pour régler l'heure.

Remarques:

Le jour et l'heure doivent être réglés : - Au premier démarrage de l'unité. - Au redémarrage de l'unité après une longue période d'arrêt. - L'heure réglée sera l'heure standard pour toutes les opérations de la minuterie.

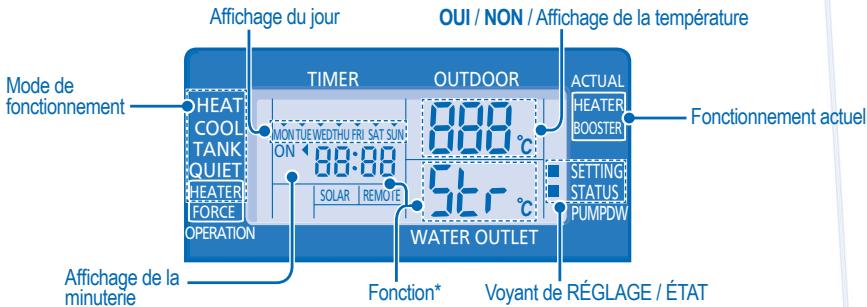

Configuration des fonctions speciales

• Après l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilisateur. Le panneau de contrôle peut être utilisé pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à toute unité. Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.

Selectionnez les fonctions et réglez le minuteur à votre convenance

1. Appuyez simultanément sur SET et CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ou pour naviguer entre les fonctions.

SELECT

pour entrer dans la fc 3. Appuyez sur pour entrer dans la fonction. 4. Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON, ou réglez la date et l'heure de votre choix. 5. Appuyez sur SET pour confirmer.

Fonction*	Mode de fonctionnement/Fonctionnement actuel	Description
con	ro oui	Contrôleur thermique externe (OUI / NON)Pour définir une connexion avec le contrôleur thermique externe.
con	TANK	Connexion du réservoir (OUI / NON)Pour définir une connexion avec le réservoir.
Pry	SOLAR	Priorité solaire (OUI / NON)Pour désigner l'utilisation du solaire pour chauffer le réservoir d'eau.
Pry	HEAT	Priorité chauffage (OUI / NON)Pour désigner la pompé à chaleur uniquement pour le côtechauffage en mode CHAUFFAGE + RESERVOIR.
int	HEAT	Réglage de l'intervalle de chauffe du chauffagePour régler le minuteur du chauffage en mode CHAUFFAGE + RÉSERVOIR (0,5 heures ~ 10 heures).
int	TANK	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSERVOIR (5 minutes ~ 1 heures 35 minutes).
dly	BOOSTER	Réglage de l'heure de retard du chauffage de démarragePour régler la minuterie de retard du chauffage de démarrage en position de marche (ON) si la température du réservoir n'est pas atteinte (20 minutes ~ 1 heures 35 minutes).
Fun	Strl	Stérisilisation (OUI / NON)Pour régler la stérisilation, si nécessaire.
Str		Définition du jour et de l'heure de la stérisilationPour régler le minuteur pour la stérisilation (une fois par semaine seulement).
bo i	Strl	Réglage de la température de stérisilationPour régler la température pour la fonction de stérisilation (40°C ~ 75°C).
aPr	Str

Pour METTRE l'appareil sous/ hors tension

Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

Mode chauffage

• Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

Mode chauffage + réservoir

• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire et à l'unité intérieure.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

Mode réservoir

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire.

Mode de refroidissement

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du panneau.
• Dans ce mode, l'unité extérieure fournit la capacité de refroidissement à l'unité intérieure.

Mode refroidissement + réservoir

• Dans ce mode, l'unité extérieure fournira la capacité de refroidissement à l'unité intérieure.
• L'unité intérieure contrôlera la chaleur d'appoint dans le réservoir sanitaire.

Pour un environnement silencieux

• Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage/refroidissement.

Opération de chauffage de secours

• Le chiffre de la chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsque l'unité intérieure est en mode chauffage.
• Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies.
• Pour annuler manuellement l'opération de chauffage, appuyez à nouveau sur la touche correspondante.

Mode de contrôle de l'état du système

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS). 2. Appuyez sur ou pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'historique d'erreurs.

• Appuyez sur pour sortir du mode de STATUT.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume.
• Le mode de statut (STATUS) ne peut pas être activé lorsque l'voyant « SETTING » est allumé.
• Il est vivement recommandé de contacter le revendeur agréé le plus proche pour changer la plage de température de l'eau.
• Il est possible d'utiliser le panneau de commande pour régler la plage de température de sortie d'eau et de température d'air extérieur.

Mode de réglage du système

Mode de fonctionnement Affichage de la température

Paramètre * Indicateur de réglage (SETTING)

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage (SETTING). Le voyant « SETTING » s'allume.
2. Appuyez sur SELECT pour désir un paramètre.
3. Avec sactionné le paramètre désiré, appuyez sur SELECT pour entrée le paramètre.
4. Appuyez sur ou sur pour définir la température désirée.
5. Appuyez à nouveau sur SET pour confirmer le réglage.
6. Répétez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement paramètre description

HEAT aut Lo Tempereature de I'air extérieur define pour une tempereature de sortie d'eau basse (-15°C ~ 15°C). HEAT Température de l'air extérieur définie pour une température de sortie d'eau elevée (-15°C ~ 15°C). HEAT H 20 L o Température de sortie d'eau définié pour une température de l'air extérieurasse (25^ 55^) HEAT H 20 H, Température de sortie d'eau définie pour une température de l'air extérieur élevée (25°C ~ 55°C). HEAT OFF Température définie pour l'arrêt (OFF) de l'opération de chauffage (5^ 35^) HEATER Température de l'air extérieur définie pour le démarrage (ON) de l'opération de chauffage (-15°C ~ 20°C). COOL SEt Température de réglage de l'eau en mode refroidissement (5°C~20°C) TANK SEt Tempereature du reservoir sanitaire definite (40^ 75^)

Réglage du RELAIS thermique de la temperature de l'eau

1. Appuyez sur SET dans les 5 secondes.
2. Répétez les étapes 3 à 5 pour régler la température de relais souhaitée (-5^ 5^).

Remarques:

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage (SETTING).
• La température de réglage est mémorisée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « PUMPDW » et « STATUS » sont allumés.

Fonction

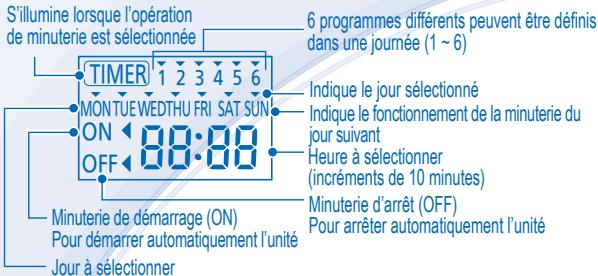

Entrer en mode de minuterie

Régler le jour et l'heure

Étape

Appuyez sur

1. Appuyez sur ou pour sélectionner le jour de votre choix. SELECT 2. Appuyez sur pour confirmer SELECT
2. "1" clignotera, appuyez sur pour régler le programme 1. OFF/ON
3. Appuyez sur pour selectionner la minuterie de DEMARRAGE ou d'ARRET.
4. Appuyez sur ou pour sélectionner l'heure de votre choix.

Si vous souhaitez régler le minuteur en même temps que d'autres opérations, appuyez sur mode et

1. Appuyez sur SET pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec .
2. Après 2 secondes, l'affichage se déplacera au programme suivant.
3. Répétez les étapes 4 à 7 pour régler les programmes 2 à 6.
4. Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche est pressée, le réglage à ce moment-là est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Désactiver la minuterie

Activer la minuterie

Vérifier la minuterie

Annuler la minuterie

Appuyez sur TIMER, puis appuyez sur CANCEL

Appuyez sur TIMER, puis appuyez sur SET

1. Appuyez sur
2. Appuyez sur ou jusqu'à ce que votre jour souhaite s'affiche, appuyez sur SELECT pour confirmer cette sélection.
3. Appuyez sur ou pour vérifier les programmes régles.

1. Appuyez sur
2. Appuyez sur ou jusqu'à ce que votre jour souhaite s'affiche.

1. Appuyez sur pour entrer dans le réglage des programmes.
2. Appuyez sur ou jusqu'à ce que votre programme souhaite s'affiche.
3. Appuyez sur CANCEL pour annuler le programme.

Remarques:

• Vous pouvez régler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour. Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température ambiante de la pièce.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

Attention

• Coupe l'alimentation avant le nettoyage.

Consignes pour le nettoyage

N'utilisez pas de benzene, de diluant ou de poudre à recycler. Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre. N'utilisez pas de l'eau dont la température est supérieure à 40°C.

Conseil

• Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur/agréé.

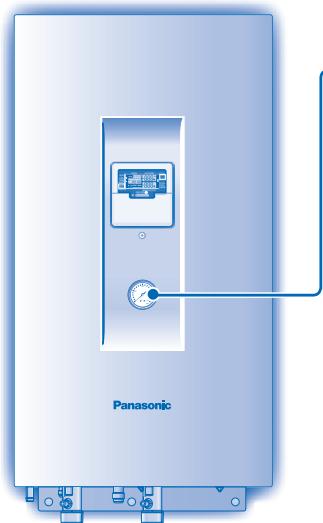

JAUGE de pression d'eau

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité. Assurez-vous que la pression de l'eau est située entre 0,05 et 0,2 MPa.
• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agréé.

UNITE Et panneau de commande intérieurs

N'éclaboussez pas d'eau directement. - Essuyez délicatement l'unité avec un chiffon doux et sec.

Filtre EXTERNE

• Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par conséquence une panne du système. Veuillez consulter un revendeur agréé.

• N'obstruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirerez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximité de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

Inspection

• Afin de garantir une performance optimale de l'appareil, des inspections saisonnières de l'appareil, du filtre externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur/agréé.
• Dégagez toute obstruction des évêts d'admission et de sortie d'air de l'unité extérieure.

Preparation en cas d'inutilisation prolongée

• Déconnectez la source d'alimentation.

PIECES NON Susceptibles d'etre reparees par vos SOINS

DEBRANCHES L'ALIMENTATION ELECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruit anormaux pendant la mise en service.
• Pénétration d'eau/corps étrangers à l'intérieur du panneau de commande. Fuite d'eau de l'unité intérieure.
• Désactivation fréquence du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	• Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieur dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieur émet de la vapeur.	• Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieur ne fonctionne pas.	• Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompè à chaleur entre en contrôle de protection.
Le système de la pompè à chaleur air à eau s'éteint.	• Si la température d'entrée de l'eau de l'unité intérieure est inférieure à 20°C. Le rechauffeur de réserve s'allume pour chauffeur l'eau.
Le système a du mal à chauffer.	• Si le chauffage fourni par l'unité intérieure est double d'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaude baisse et affaibliesse l'action calorifique du chauffage au sol ou du radiateur.
	• Lorsque la température extérieure est faible, il peut être difficile de chauffer.
	• Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieur.
	• Si la température de sortie d'eau est faible, il peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	• De par la nature du système de pompè à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le fonctionnement démarre après le rétablissement du courant.	• L'unité fonctionne avec la fonction de redémarrage automatique.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas efficacement.	• Réglez la température correctement. • La vanne du panneau chauffant/refroidisseur est-elle fermée? • Dégagez toute obstruction des évets d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	• Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n'est pas allumée ou l'écran du panneau de commande est vide.	• Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparait sur l'écran du panneau de commande.

TIMER

TIMER 1 2 3 4 5 6 MONTJUE WEDTHU FRI SAT SUN ON 48 48 48 OFF 48 48 48

Touché de mode de chauffage forcé

FORCE

• En cas de panne du système de pompè à chaleur air-eau, le chiffage de secours peut être utilisé pour chauffer l'eau de chiffage. Appuyez sur FORCE pour enclencher le chiffage de secours. • Appuyez sur OFF/ON pour arrêter l'opération de chiffageforc. • En mode de chiffageforc, toutes les opérations ne sont pas autorisées.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.
