GEBRUIKSAANWIJZING HT-CT350 SONY

Gebruiksaanwijzing NL

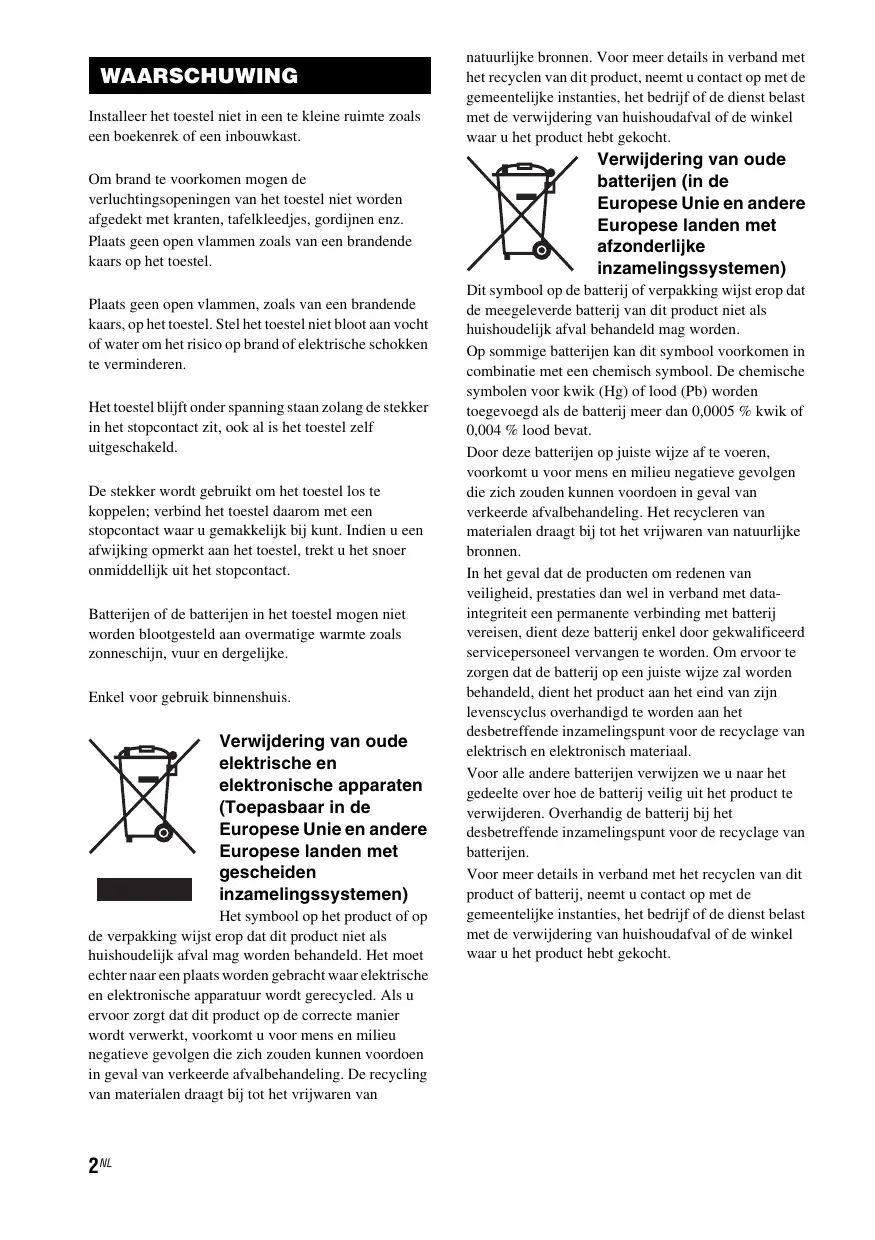

Installer het toestel Niet in een tekleine ruimte zoals een boekenrek of een inbouwkast.

Om brand te voorkomen mogen de verluchtingsopeningen van het toestel Niet worden afgedekt met kranten, tafelkleedjes, gordijnen enz.

Plaats geen open vlammen zoals van een brandende kaars op het toestel.

Plaats geen open vlammen, zoals van een brandende kaars, op het toestel. Stel het toestel Niet bloot aan vocht of water om het risico op brande of elektrische schokken te verminderen.

Het toestel blijft onder spanning staan zolang de stekker in het stopcontact zit, ook al is het toestel zichuitgeschakeld.

De stekker worden gebruikt om het toestel los te koppelen; verbind het toestel waarom met een stopcontact waar u gemakkelijk bij kut. Indien u een afwijking opmerkt aan het toestel, trekt u het snoer onmiddelijk uit het stopcontact.

Batterijen of de batterijen in het toestel mogen nicht worden blootgesteld aan overmatige warmte zoals zonneschijn, vuur en dergelijkke.

Enkel voor gelebruik binnenshuis.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met geschaden inzamelingssystemen)

Het symbol op het product of op

de verpakking wijst erop dat dit product nicht als huishoudelijk afval mag worden behandelt. Het moet darüber een plaat wordsen gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kuren voordoen in geval van verkeerde afvalbehandeling. De recycling van materialien draagt bij tot het vrijwaren van

natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijkke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product Niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterijeer dan 0,0005% kwik of 0,004% lood bevat.

Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zonden+kennen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialien draagt bij tot het vrijwaren van natuurlijke bronnen.

In het geval dat de producten om redenen van verilgheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met batterij vereisen, dient每次都 batterij enkel door gekwalificeerd servicepersoneelervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandelt, dient het productaan het eind van zijn levenscylus overhandigd te worden aan het desbetreffendeinzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we u hier het gedeelte over hoe de batterijeilveiliguit het product te verwijderen. Overhandig de batterij bij het desbeteffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de diest belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht�.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde vertegenwoordiging voor EMC en producteiligkeit is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij ugraag maar de adressen in de afzonderlijke service/garantie documenten.

Voorzorgsmaatregelen

Veiligheid

• In het geval dat er een voorwerp of vloeistof in het systeem terechtkomt, moet u de stekker uit het stopcontact trekken en het systeem eerst door een deskkundige latent nakijken, alvorens het weer in gebruik te nemen.
• Ga Niet op de subwoofer staan; u kurz vallen en uzelf verwonden of schade aan het systeem veroorzaken.

Spanningsbronnen

• Controleer voor het gebruik van het systeme of de werkspanningdezelfde is als deplaatselijke stroomvoorziening. De werkspanning staat vermeld op het naamplaatje aan dechterkant van de subwoofer.
• Indien u het systeem gedurende langerearend het nicht gebruikt, trekt u de stekker uit het stopcontact. Neem hiervoord stekker zich vast; trek nooit aan het netsnoer.
• Het netsnoer mag alleen maar in een erkende werkplaats worden verrangen.

Oververhitting

Hoewel het toestel warm wordtijdens het gebruik, is dit geen defect. Indien u het toestel doorlopend gedurende langeijd gebruikt, zal de temperatuur van het toestel aan de boven-, zij- en onderkant aanzienlijk stijgen. Raak het toestel Niet aan zodate u zich nicht verbrandt.

Plaatsing

• Plaats het toestel op een plaatets voldoende ventilatie om oververhitting te voorkomen en de levensduur van het toestel te verlengen.
• Plaats het toestel Niet in de buurt van warmtebronnen of op een plaat'saar het is blootgesteld aan directe zonnestraling, overmatig stof of mechanische schokken.

• Plaats niets darüber de subwoofer dat de ventilatieopengen kan blokkeren, want dit kan storingen veroorzaken.

• Plaats het toestel Niet in de buurt van apparaten zoals een tv, videorecorder of cassettespeler. (Als het systemeert wordt gebruikt in combinatie met een tv, videorecorder of cassettespeler en te dicht bij een van deze apparaten is geplaatst, kan er möglichk ruis optreden en kan de beeldkwaliteit verslechteren. Dit is vooral het gestal wonneer u gebruik maakt van een binnenantenne. Het is.daarom ook aan te raden een buitenantenne te gebruiken.)

• Ga voorzichtig te werk wanneer u het systeem op een speciaal behandeld oppervlak (met was of olie behandeld, gepolijst enz.) staat, anders+knen vlekken of verkleuringen van het oppervlak optreden.

Werking

Alvorens andere componenten aan te sluiten, moet u erst het systeme uitschakelen en de stekker uit het stopcontact trekken.

Indien u kleurafwijking opmerkt op een tv-schem in de buurt van het toestel

Dit system is magnetisch afgeschermd zodat u het nabij een tv kurz installereren. Er können zichECHter nog steeds kleurafwijkingen voordoen bij sommige tv's.

Indien u kleurafwijking opmerkt...

Schakel de tv uit en schakel de tv na 15 tot 30 minutes weer in.

Indien u nog steeds kleurafwijking opmerkt...

Plaats het systemeverderweg van de tv.

Reiniging

Reinig het systeme met een zachte droge doeck. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of wasbenzine.

Met alle vragen over eventuele problemen met het systemekt u steeds terecht bij uw dichtstbijzijnde Sony-verdeler.

Auteursrechten

Dit system is uitgerust met Dolby Digital, Pro Logic Surround en het DTS* Digital Surround System.

• Gefabriceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.

**Gefabriceerd onder licentie onder Amerikaanse patentnummers #: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 en andere Amerikaanse en wereldwijde patenten die van kracht of in behandeling+zijn. DTS en het overeenstemmende symbool+zijn gedeponeerde handelsmerken & DTS Digital Surround en de DTS-logo's zijn handelsmerken van DTS, Inc. Dit product bevat software. © DTS, Inc. Alle rechten voorbehonden.

Dit system is uitgerust met High-Definition Multimedia Interface (HDMI™)-technologie.

HDMI, het HDMI-onto en High-Definition Multimedia Interface zichen handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

"BRAVIA Sync" is een handelsmerk van Sony Corporation.

"PlayStation" is een gedeponeerd handelsmerk van Sony Computer Entertainment Inc.

"x.v.Color (x.v.Color)" en het "x.v.Color (x.v.Color)"-logo zijn handelsmerken van Sony Corporation.

Inhoudsopgave

Voorzorgsmaatregelen 3

Aandeslag

Uitpakken. 6
Het systeem plaatsen. 8
Waarschuwing bij het bevestigen van de luidspreker van het system aan de voet van de tv of aan een muur.....10
De luidspreker aansluiten. 23

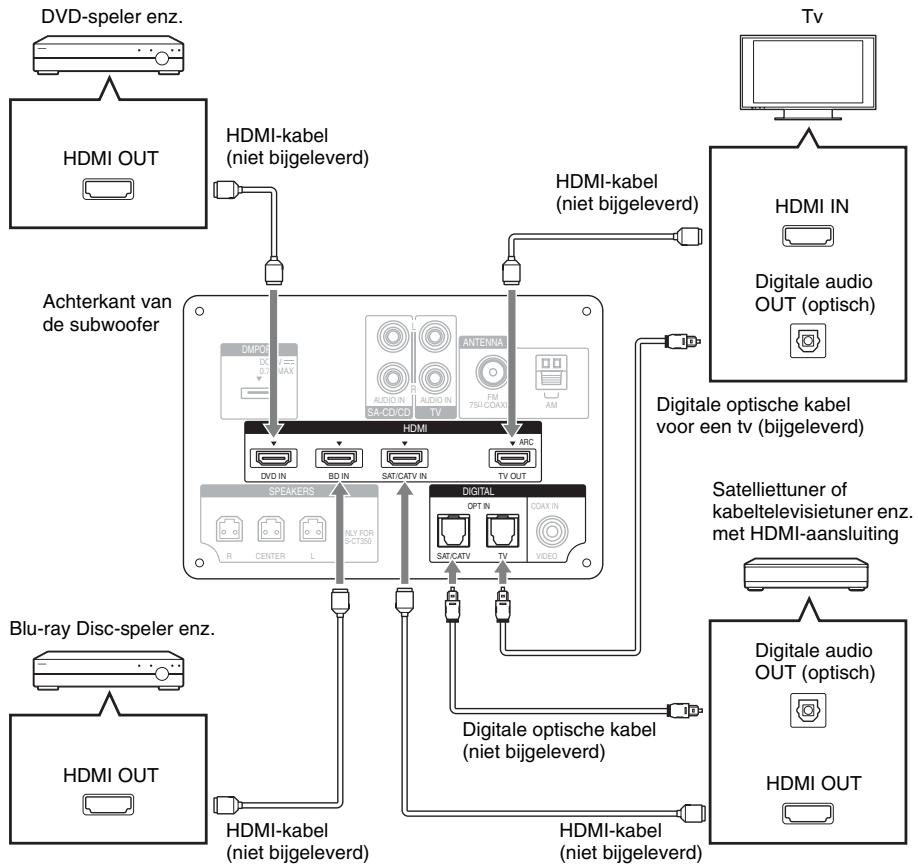

De tv en een spelerenz. aansluiten.....24

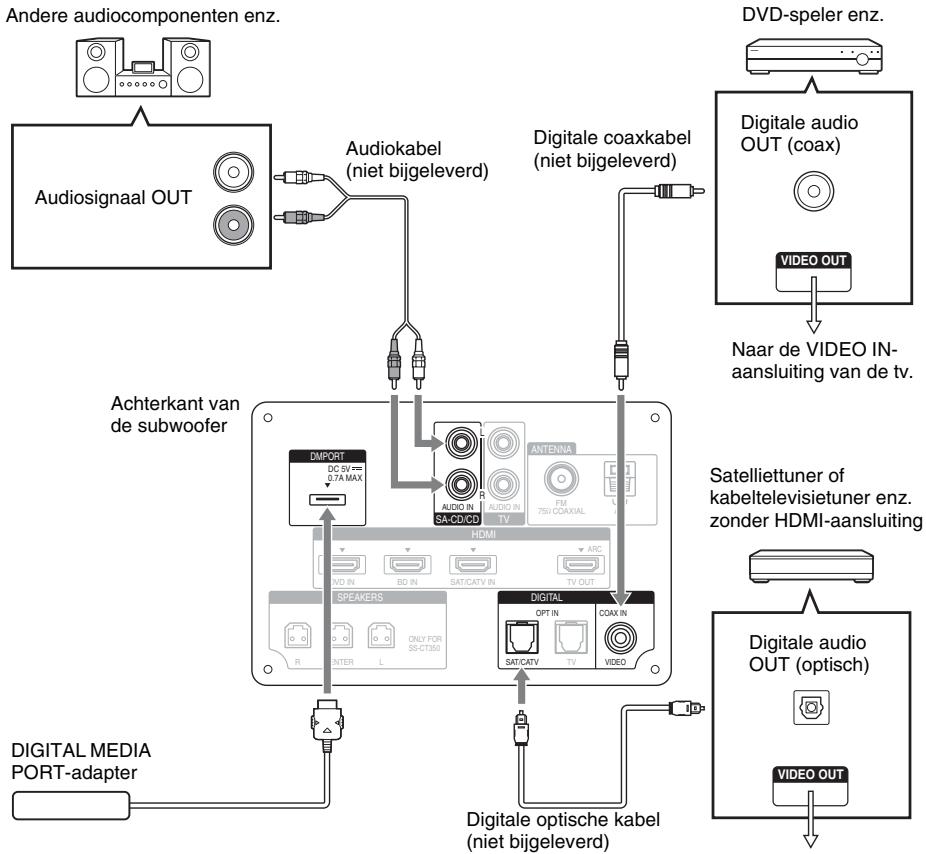

Andere componenten aansluten 26

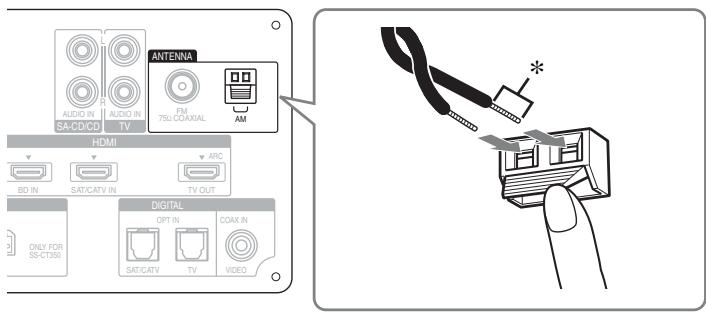

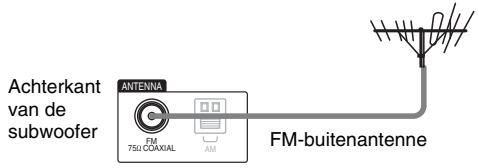

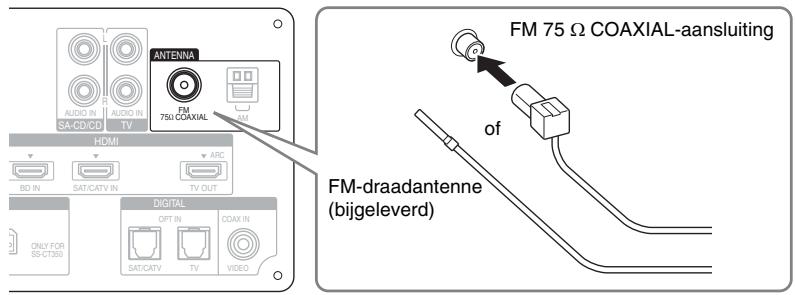

De antennae aansluiten 27
Het netsnoer aansluten 28
De geluidsuitvoer van de aangesloten component instellen. 28

Afspeelopties

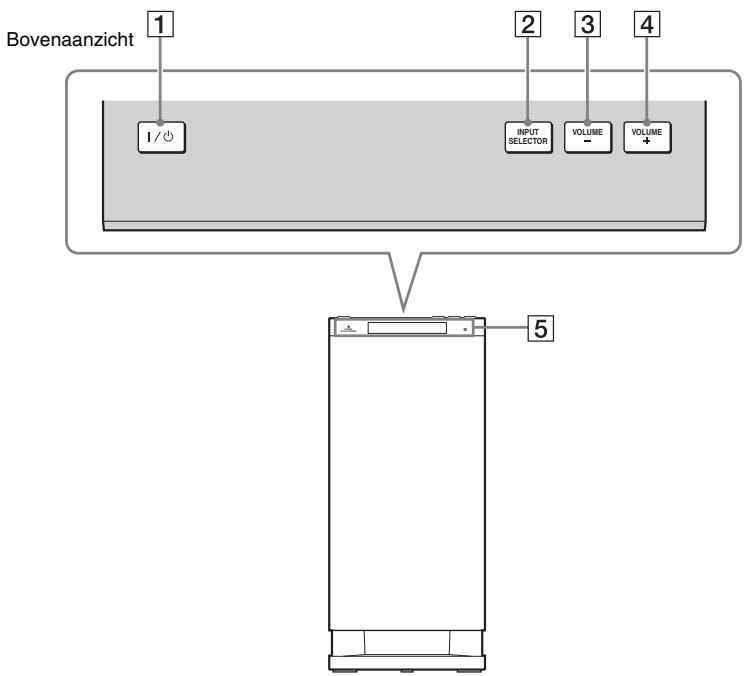

Onderdelen en bedieningselementen.....29

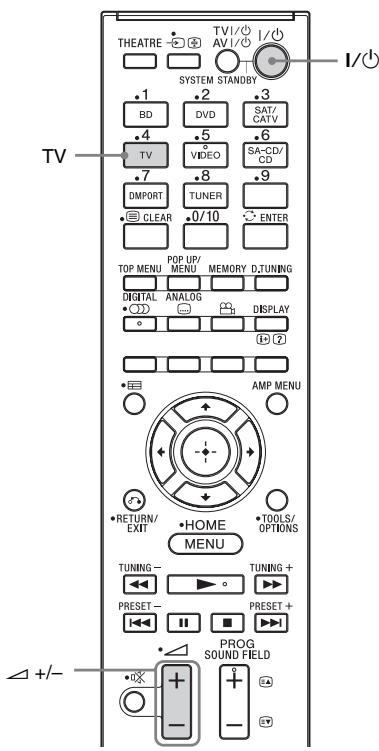

Tv kijken 31

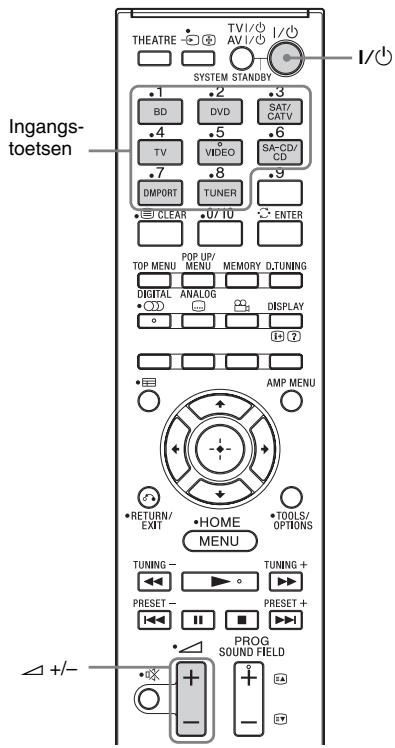

Andere componenten gebruiken 32

Tunerfuncties

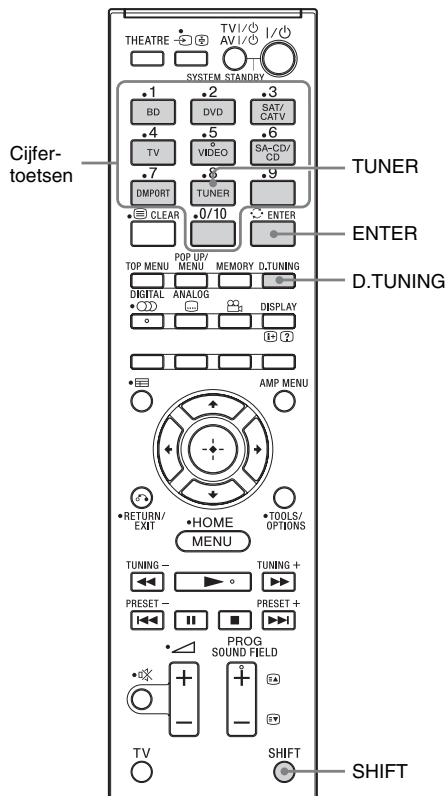

Directafstemmen. 34

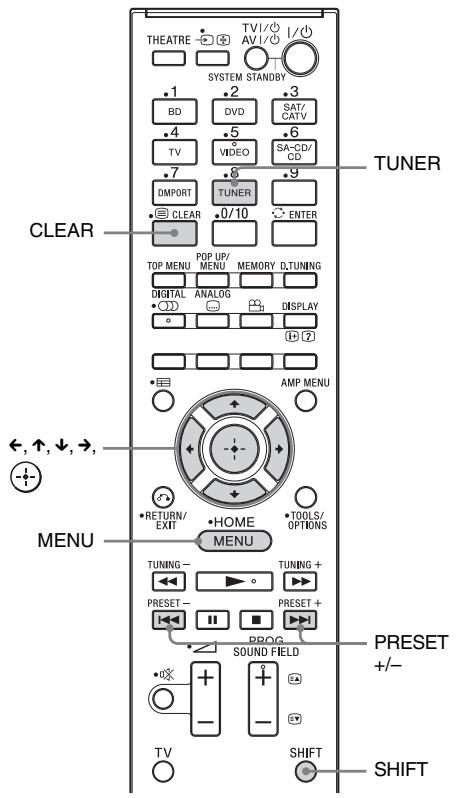

Radiozenders vooraf instellen. 35

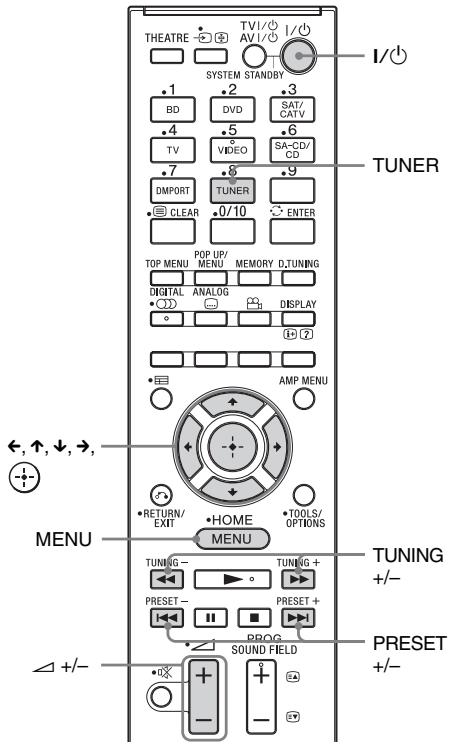

Naar de radio luisteren 35
Voortingestelde zenders een naam
geven. 36

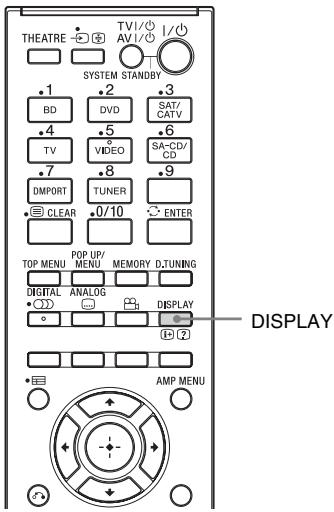

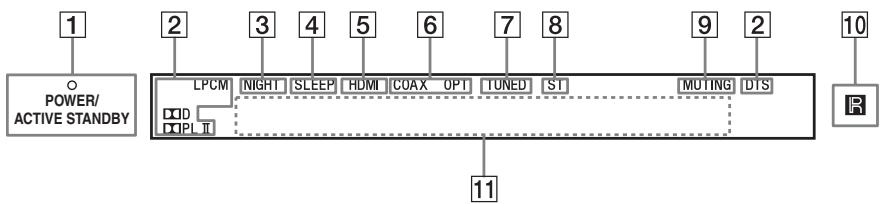

De zendernaam of frequentie bekijken in het uitleesvenster op het voorpaneel 38
Het Radio Data System gebruiken (RDS) 38

Surroundfunctie

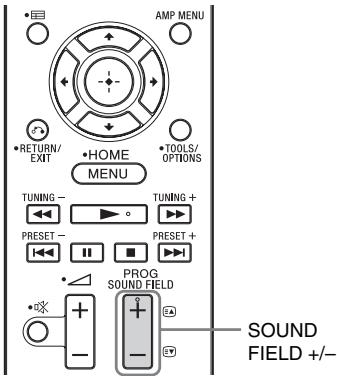

Het surroundeffect 39

"BRAVIA" Sync-functions

Wat is "BRAVIA" Sync? 40

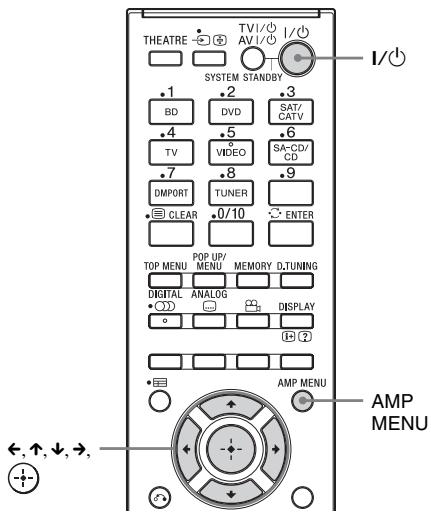

De nodsige instellingen doorvoeren voor "BRAVIA" Sync. 40
Een Blu-ray Disc/DVD afspelen. 42 (Afspelen met één druk op de knop)

Het tv-geluid beluisteren via het systeem. 42 (Geluidscontrole van het systeem)

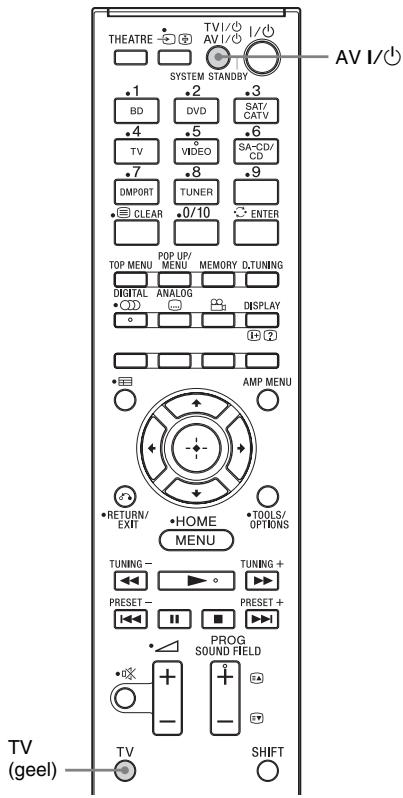

Het systeem, de tv en de aangesloten componenten uitschakelen 43 (Systeem uitschakelen)
De stroomspaarfunctie gekruiken.....44 (HDMI PASS THRU)

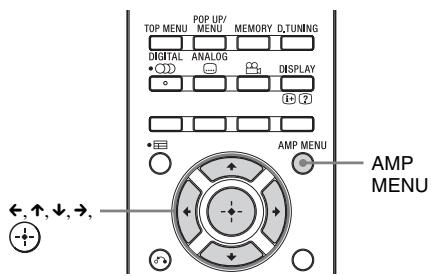

De functie Audio Return Channel uitschakelen. 44

Geavanceerde instellenen

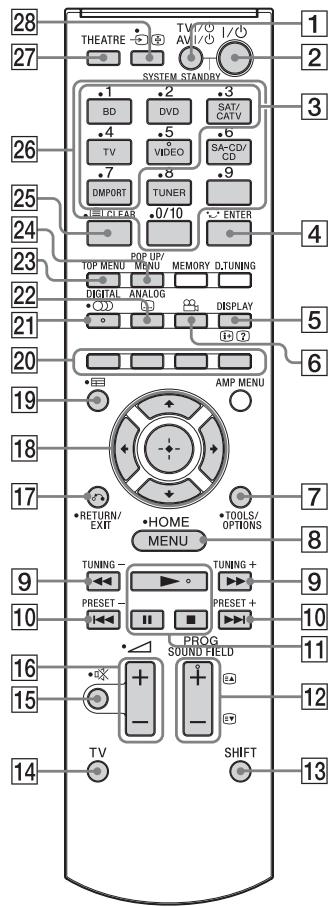

Aangesloten Sony-componenten bedieren met de afstandsbediening. 46

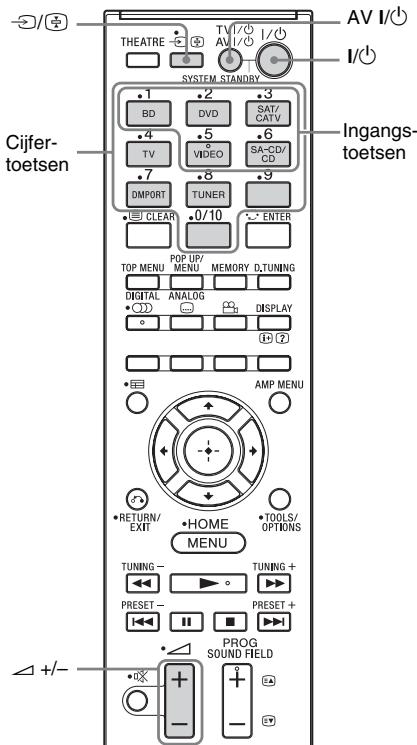

De toewijzingen van de ingangstoetsen van de afstandsbediening wijzigen 49

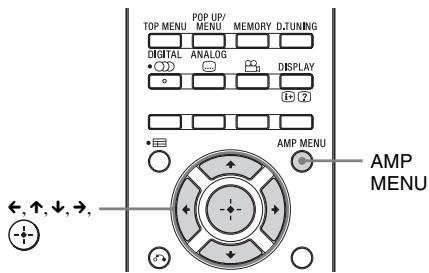

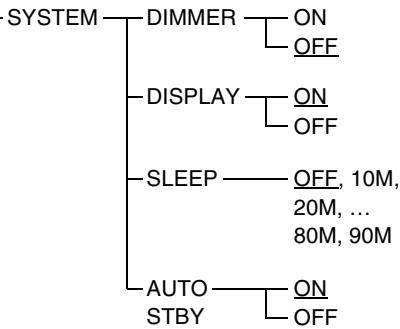

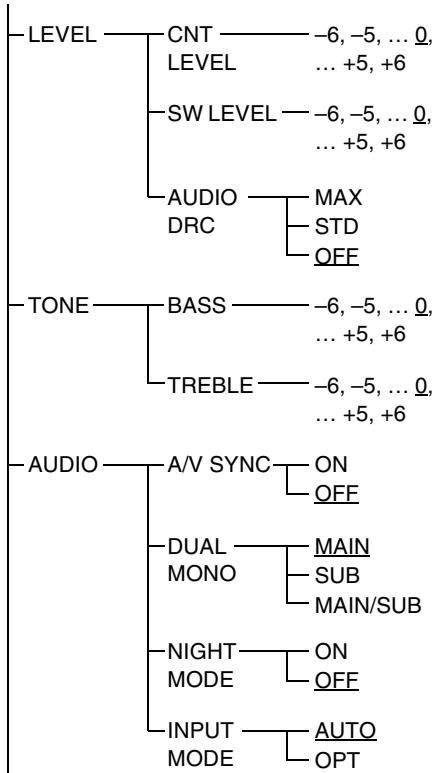

Installingen en wijzigingen met behulp van het versterkermenu. 51

Aanvullende informatatie

Verhelpen van storingen. 55
Technische gegevens 58
Index 60

Aandeslag

Uitpakken

• Subwoofer (SA-WCT350) (1)

Luidspreker (SS-CT350) (1)

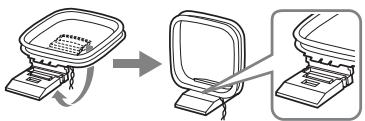

AM-kaderantenne (1)

FM-draadantenne (1)

of

Luidsprekerkabel (1)

• Digitale optische kabel voor een tv (2,5m) (1)

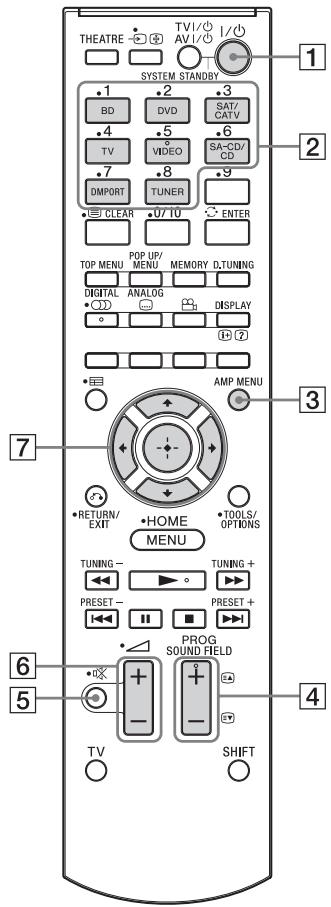

• Afstandsbedietening (RM-AAU074) (1)

R6 (AA)-batterijen (2)

• WS-CT350EB

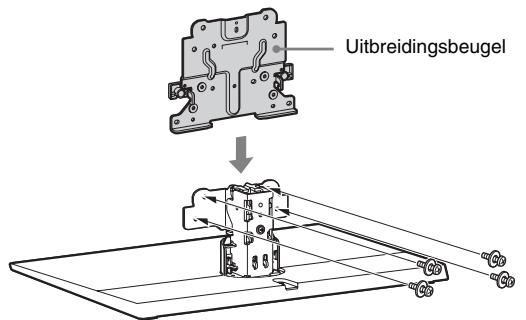

Uitbreidingsbeugel (1)

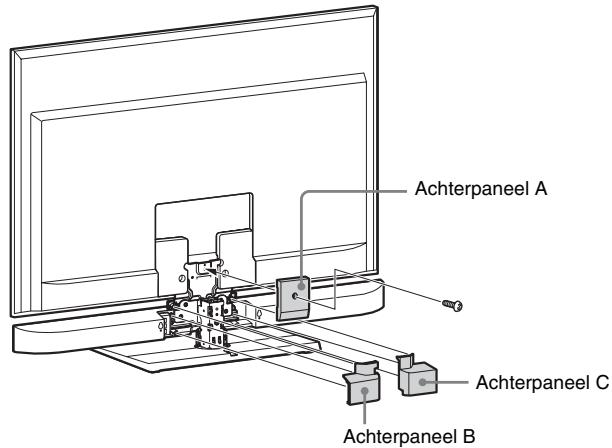

• Achterpaneel A (1)

• Achterpaneel B (1)

• Achterpaneel C (1)

Tv-panel1

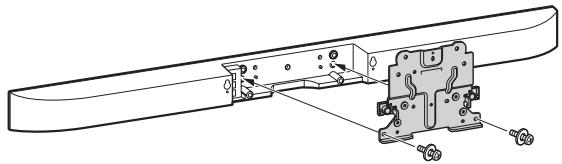

• Schroeven voor de uitbreidingsbeugel (groot, +PSW5 × 16 mm) (6)

• Schroeven voor het中断per paneel (klein, M3 × 8 mm) (1)

Draagriem (1)

• Schroef voor de draagriem (+PSW4× 20mm) (1)

• Houtschroef voor de draagriem (M3,8× 20mm) (1)

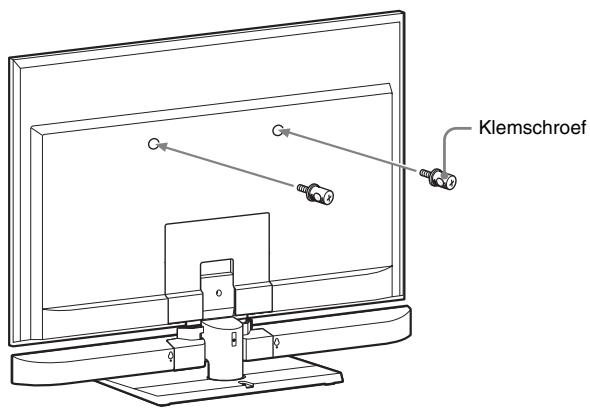

Klemschroef (2)

• Garantie (1)

• Gebruiksaanwijzing (1)

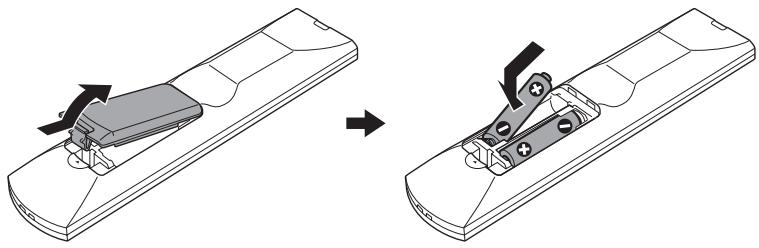

Batterijen in de afstandsbediening plaatsen

Plaats twee R6 (AA)-batterijen (bijgeleverd) in de batterijhouser en houd waar bij rekening met de aanduidingen en . Wanner u de afstandsbediening gebruikt, richt u deze maar de afstandsbedieningssensor in het uitleesvenster op het Voorpaneel van de subwoofer.

Opmerkingen

• Laat de afstandsbediening Niet acheer op een zeer warme of vochtige plaats.
• Gebruik geen neue batterij samen met een oude.
• Zorg ervoor dat er niets in de behuizing van de afstandsbedieningterechtkomt,vooral bij het verrangen van de batterijen.
• Stel de afstandsbedieningsensor Niet bloot aan direct zonlicht of een andere felle lichtbron. Hierdoor kan de werkking worden verstoord.
• Als u de afstandsbediening langereijd Niet gebruikt, verwijdert u de batterijen om te voorkomen dat ze gaanlekken en dat er corrosievorming optreedt.

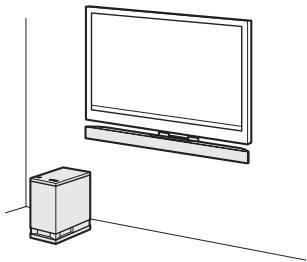

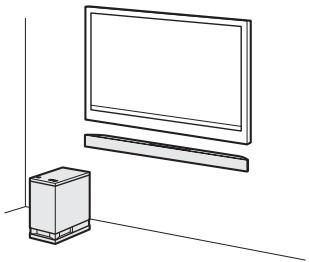

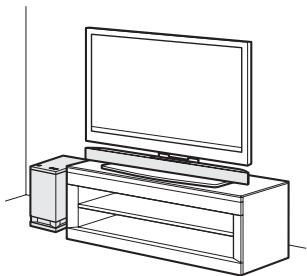

Het systeemplaatsen

De onderstaande illustraties geben aan hoe u de subwoofer en luidspreker kurz opstellen.

U kunt de luidspreker bevestigen bij de volgende tv-modellen (niet bijgeleverd):

• KDL-40/46LX90□, KDL-40/46NX80□, KDL-40/46HX80□, KDL-40/46EX70□, KDL-40/46NX70□
• In de eigendijke modelnamen staan in deplaats van "□" cijfers en/of tekens die specifiek zijn voor elk model.

Zie "De luidspreker bevestigen aan de voet van de tv" (pagina 14) voor meer informatie.

Zie "De luidspekter en de tv aan een muur bevestigen" (pagea 18) voor meer informatie.

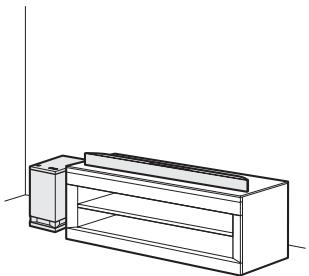

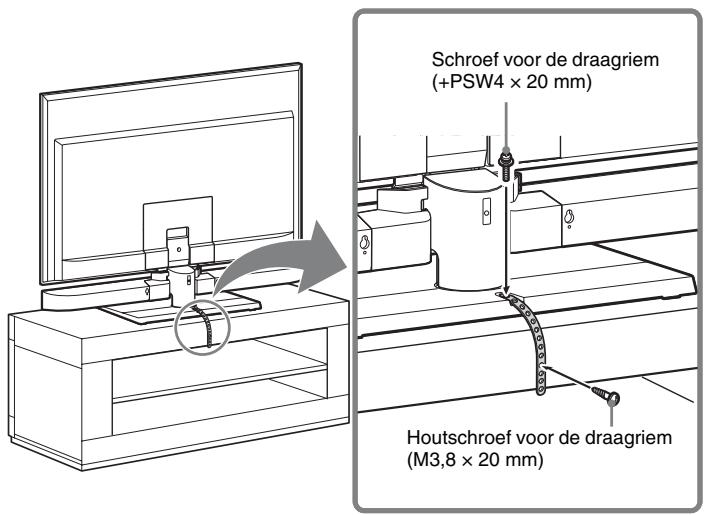

De luidspreker op een meubel installeren.

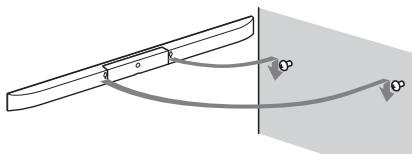

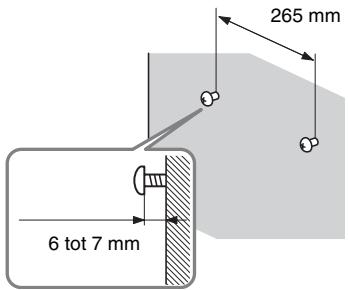

Zie "De luidspeker aan een muur bevestigen" (pagina 22) voor meer informatie.

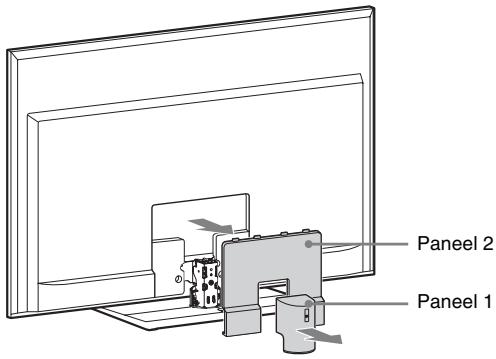

Opmerking

• Blokker de ventilatieopengen op het中断paneel van de subwoofer Niet.

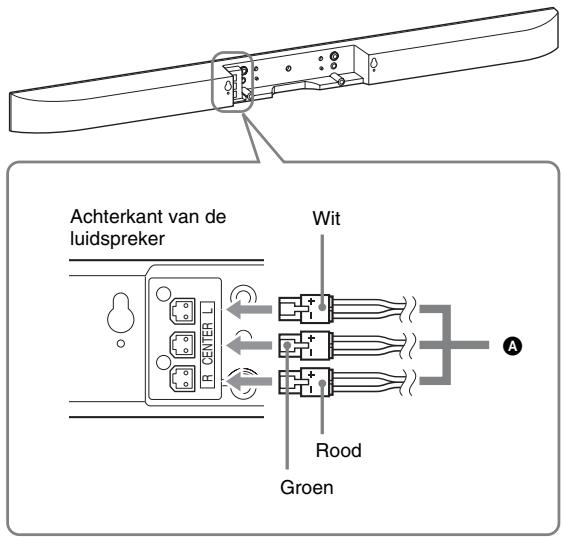

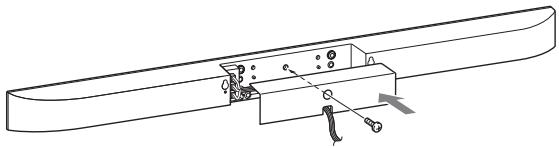

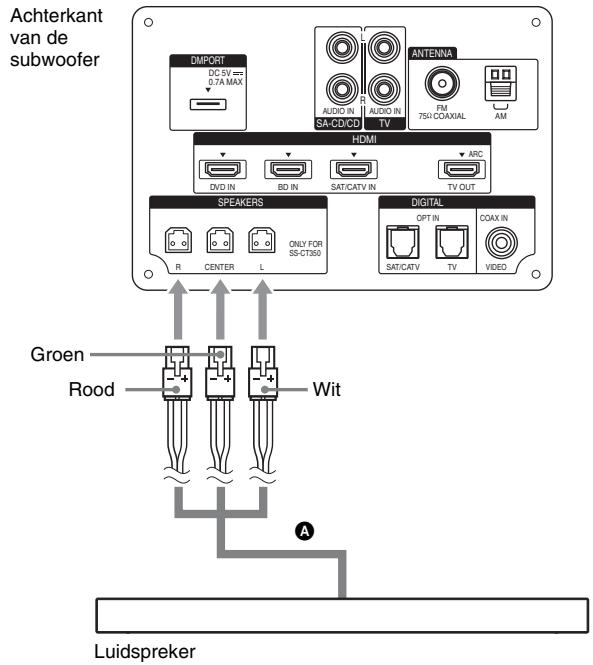

De luidsprekkerkabel aansluiten op de luidspreker

De stekkers van de luidsprekerkabel hebben een specifieke kleur, afhankelijk van het type luidspreker. Verbind de stekkers van de luidsprekerkabel met de luidsprekeraansluitingen diedezelfde kleur hebben.

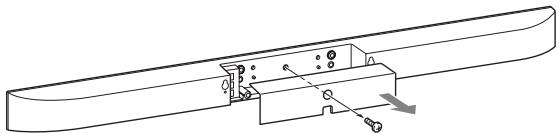

1 Verwijder de schroef van het paneel aan de achterkant van de luidspreker en verwijder verzolgens het paneel.

2 Sluit de luidsprekerkabel aan.

Luidsprekerkabel (biigeverd)

3 Steek de luidsprekerkabel door de vierkante uitsparing aan de onderkant van het paneel en bevestig het paneel verwolgens opnieuw aan de luidspreker met de schroef die u hebt verwijderd in stap 1.

Als u de luidspreker bevestigt aan de tv, maakt u het paneel Niet opnieuw vast. Voer de stappen uit onder "De luidspreker bevestigen aan de voet van de tv" (agina 14) of "De luidspreker en de tv aan een muur bevestigen" (agina 18).

Opmerkingen

• Wanner u de luidspreker of een tv aan een muur bevestigt, dient u op te letten dat u Niet struikelt over de kabel die verbonden is met de luidspreker.
  Zorg ervoor dat u de luidsprekerkabel nicht klemt wanneer u het paneel opnieuw bevestigt.

Waarschuwing bij het bevestigen van de luidspreker van het system aan de voet van de tv of aan een muur

Aan klanten

Er is voldoende kennis vereist voor het installereren van dit product. Laat de installmente over aan een Sony-verdeler of een erkende installerateur, en let goed op de verilgheid tijdens de installmente. Sony kan Niet aansprakelijk worden gesteld voor等一批 schade of letsels als gevolg van een onjuiste behandeling of installmente, of de installmentie van iets anders dan het gespecificeerde product. Uw statutaire rechten (indien van toepassing) blijven gelden.

Veiligheid

Bij het ontwerpen van Sony-producten staat verilgheid voorop. Als de producten echter incorrect worden gebruikt, kan dit leiden tot ernstige letsels ten gevolge van brand, elektrische schokken of het vallen van het product. Zorg ervoor dat u de verilgheidsvoorschriften in ache neemt om dergelijkte ongevallen te voorkomen.

WAARSCHUWING

Als u de volgende waarschuwingen nicht in ache. neemt, kan dit leiden tot ernstige verwondingen of zichs de dood ten gevolge van brand, elektrische schokken of het vallen van het product.

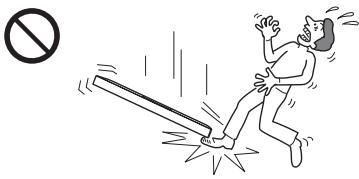

Laat de producten Niet vallen en installeer\ deze Niet opplaatsen waar ze+kunnen omvallen.

• Laat de installationie, verplaatsing of demontage van de producten over aan een erkende installateur en houdkleine kinderenuit de buurtijdens de procedure.

• Een foute installmentie kan leiden tot ernstige letsels of schade aan eigendommen.

• Wonneer een onbekwame verdeler de SS-CT350-luidspreker of de tv met de SS-CT350-luidspreker geinstalleerd draagt of demonteert, kan dit ervoor zorgen dat de producten omvallen met ernstige letsels of schade aan eigendommen tot gevolg. Draag of demonteer de producten steeds met twee ofeer Personen.
• Verwijder geen schroeven enz. nadat u de SS-CT350-luidspreker of de tv met de SS-CT350-luidspreker geinstalleerd hebt bevestigd.
• Oefen geen overmatige druk uit op de productenijdens het schoonmaken of onderhonden.
• Als u de SS-CT350-luidspreker of de tv met de SS-CT350-luidspreker geinstalleerd bevestigt aan een zwakke muur of aan een muur die nicht vlak of loodrecht is, können de producten vallen en letsels of schade aan eigendommenveroorzaken.
• Als u de SS-CT350-luidspreker of de tv met de SS-CT350-luidspreker geinstalleerd nicht stevig aan de muur bevestigt, können de producten vallen en letsels of schade aan eigendommenveroorzaken.

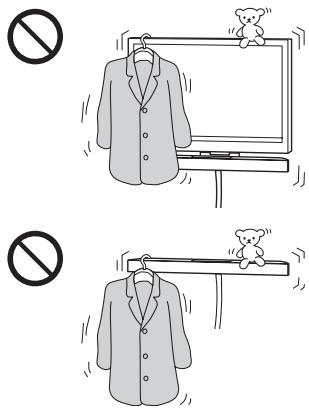

Plaats geen voorwerpen op de producten.

• Plaats geen voorwerpen op de producten. Doet u dit wel, dan kan het systeme omvallen en letsels of schade aan eigendommen veroorzaken.

Leun Niet op de producten en ga er Niet aan hangen.

• Leun Niet op de producten en ga er nicht aan hangen. Doet u dit wel, dan können deze omvallen en ernstige letsels veroorzaken.

Let op bij het kiezen van de installmentatieplaats.

• Bevestig de producten Niet aan een wand opplaaten zoals gegen een pilaar, waar bij dehoeken of de zijkanten van de producten dewand Niet raken. Als een persoon of een voorwerp de uitstekende hoeken of dezijkanten van de producten raakt, kan dit letsels of schade aan eigendommen veroorzaken.

• Stel de producten Niet bloot aan regen of vocht en mors geen vloeistoffen op de producten. Dit kan brand of elektrische schokken veroorzaken.

• Plaats de producten nooit op warme, vochtige of overmatig stoffigeplaaten of opplaaten waar ze worden blootgesteld aan mechanische trillingen. Dit kan brand of elektrische schokken veroorzaken.
• Plaats geen ontvlambare producten of open vlammen (bv. kaarsen) in de buurt van de producten.
• Installer de produits nicht boven of onder een airconditioner. Als de produits gedurende een lange période worden bloatgesteld aan windverplaatsing van een airconditioner of nat worden door een waterlek in de airconditioner, kan dit leiden tot brand, elektrische schokken of storingen.

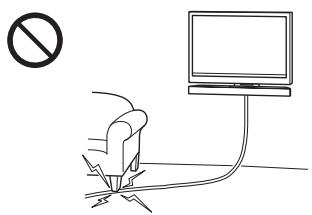

Zorg ervoor dat de kabels Niet geklemd raken.

• Als het netsnoer of de verbindingskabels geklemd zittenussen de producten en de muur, de vloer of een ander voorwerp, of als u de kabels met kracht buigt of draait,+kunnen de inwendige draden worden blootgelegd en een kortsluiting of stroopanne veroorzaken. Dit kan brand of elektrische schokken veroorzaken.
• Stap Niet op het netsnoer of op de verbindingskabels wonneer u de producten draagt. Zo kunt u het snoer beschadigen, wat kan leiden tot brande of elektrische schokken.

Zorg ervoor dat de ventilatieopengingen van de producten Niet bedekt zich.

• Als u de ventilatieopengen bedekt (met een doek enz.), kan de warmte zich binnenin ophopen en brand peroorzaken.

Zorg ervoor dat u Niet aan de kabels blijft haperen.

• Zo kurz u vallen of de producten doe ven vallen, wat tot letsels kan leiden.

OPGELET

Als u de volgende voorschriften nicht in ache. neemt, kan dit leiden tot letsels of schade aan uw eigendommen.

Installer geen andere producten dan de opgegeven producten.

• De WS-CT350EB-accessoires (bijgeleverd) zijn ontworpen voor gebruik met specifieke toestellen. Als u andere toestellen gaat installereren naast de opgegeven producten, kan dit toestel valen of breken, en letselsveroorzaken.

• Pas de produit niet aan.

• Plaats geen warme voorwerpen reckstreeks op de producten. De ditte kan verkleuring of verrorming van de producten veroorzaken.

Zorg ervoor dat u de luidspreker en de tv stevig vergrendelt.

• Zorg ervoor dat de SS-CT350-luidspreker en de tv stevig vergrendeld zichen wannes u deze samen installeert. Maak cervolgens de tv met de SS-CT350-luidspreker geinstalleerd stevig vast aan de voet of aan de muur. Als de SS-CT350-luidspreker en de tv Niet stevig vergrendeld zichin, kuren deze vallen of omkantelen en zo letsels verroorzaken.

Oefen geen druk uit op de producten en stel ze Niet bloot aan schokken.

• Wanneru de SS-CT350-luidspreker bevestigt aan de voet van de tv of een tv met de SS-CT350-luidspreker geinstalleerd aan een muur bevestigt, mag u geen druk uitoefenen op deuidspreker of de tv met uw handen. Sla nooit op deuidspreker of de tv met harde voorwerpen zoals een schroevendraaier enz.

De tv met de SS-CT350-luidspreker geinstalleerd verplaaten

Als u nicht voorzichtig bent bij het verplaatsen van de producten, kan dit leiden tot schade of letsels. Volg de juiste procedures en het advies hieronder.

• Draag de tv met de SS-CT350-luidspreker geinstalleerd steeds met minstens twee Personen, en dit alleen na de aangesloten apparatuur uit het stopcontact te hebben getrokken en te hebben verwijderd.
• Zorg ervoor dat uw handen of voeten Niet geklemd raken onder de tv met de SS-CT350-luidspreker geinstalleerd.

• Wonneur u de tv met de SS-CT350-luidspreker geinstalleerd verplaatst, mag u deze Niet vastnemen bij de SS-CT350-luidspreker. Dit kan schade of letselsveroorzaken.

• Versleep de tv met de SS-CT350-luidspekter geinstalleerd nicht. De onderste delen ervan{kunnen loskomen en de vloer beschadigen.

Opmerkingen over de installmentie

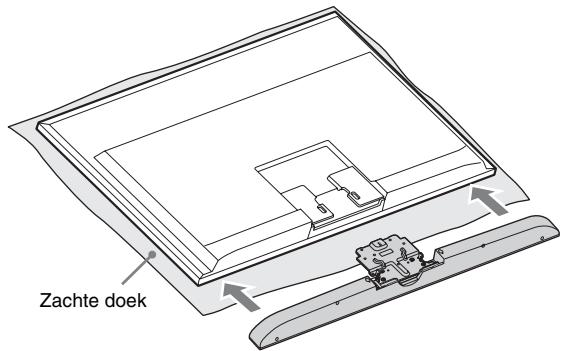

• Spreid bij de installmentie een doek UIT op de vloer, zodate u de vloer Niet beschadigt.
• Plaats de produits op een vaste en vlakke ondergrond.
• Installer de producten steeds met twee ofeer personen. Wanner u dit alleen doet, kan dit leiden tot een ongeval of letsels.
• Zorg ervoor dat er geen kinderen in de buurt zichnijdens de installmentie.

Zorg ervoor dat u de producten correct plaatst volgens de instructies.

• Draai de schroeven stevig vast. Als de SS-CT350-luidspreker Niet correct geinstalleerd is, kan deze vallen en schade of letsels veroorzaken.
• Let op dat uw vingers of handen nicht geklemd raken tijdens het monteren van de producten.

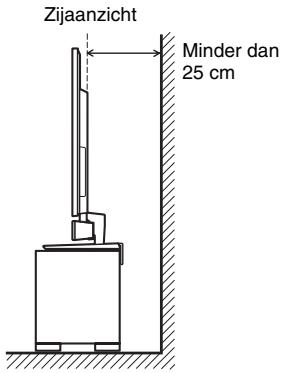

Opmerkingen bij bevestiging aan een muur

• Als u producten die bevestigd zijn aan een muur langdurig gebruikt, kan de muur darüber of boven de producten verkleuren of kan het behang loskomen, afhankelijk van het materiaal van de muur.
• Als u de producten verwijderd nadat u deze aan een muur hebt bevestigd, blijven de schroefgaten zichtaar.
• Raapleeg vooraf een erkende installmenteur betreffende een geschikte installmenteplaats (vrij van radioruis enz.).

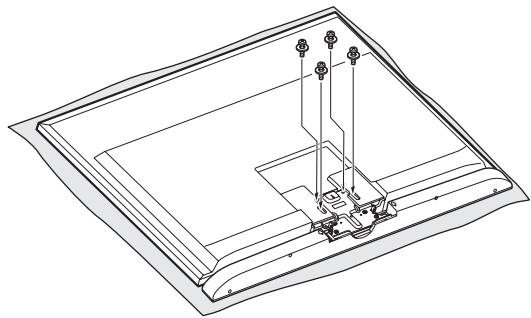

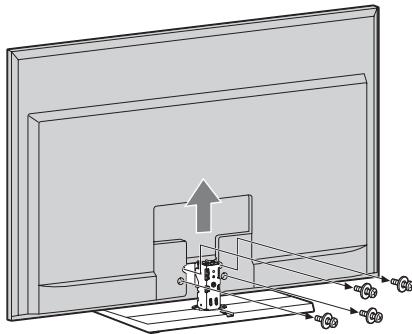

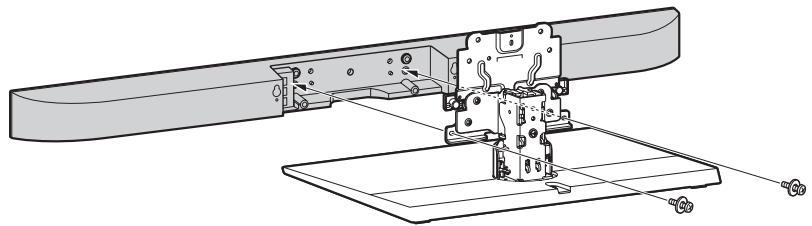

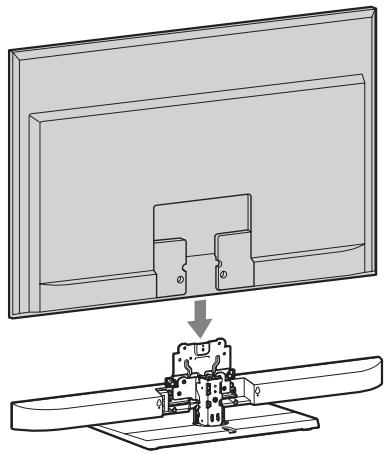

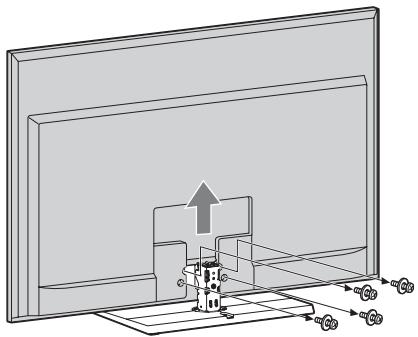

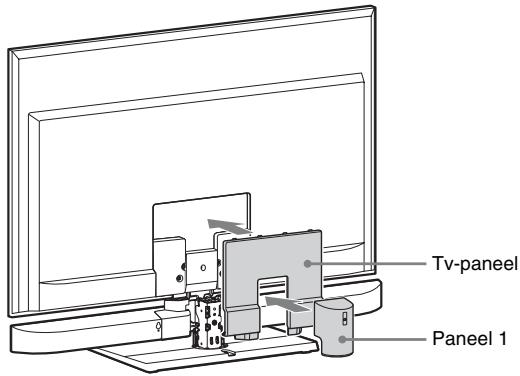

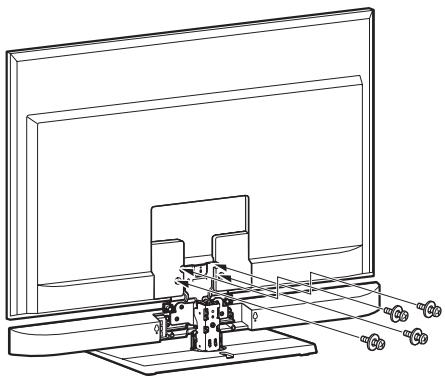

De luidspreker bevestigen aan de voet van de tv

U kunt de luidspreker bevestigen bij de volgende tv-modellen (niet bijgeleverd):

• KDL-40/46LX90□, KDL-40/46NX80□, KDL-40/46HX80□, KDL-40/46EX70□, KDL-40/46NX70□
• In de eigendijke modelnamen staan in de plaat van "□" cijfers en/of tekens die specifiek zijn voor elk model. De vom van de voet van de tv verschift afhankelijk van het model van de tv, maar de installmentprocedure voor het bevestigen van de luidspreker aan de voet van de tv isdezelfde.

1 Verwijder paneel 1 en 2 van de zichterkant van de tv.

Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie over het verwijdersen van de panelen.

Opmerking

• Sommige Sony-tv's zich Niet uitgerust met paneel 2.

2 Verwijder de schroeven van de tv en kaak verrolgens de tv los van de voet.

Opmerking

• Om schade aan het oppervlak van het LCD-schem te vermijden,plaatst u de tv op een ditke zachte doeck met het scherm maar beneden gericht.

3 Maak de uitbreidingsbeugel (bijgeleverd) vast aan de voet van de tv met de große schroeven (+PSW5× 16mm) (bijgeleverd).

4 Maak de luidspreker vast aan de uitbreidingsbeugel met de große schroeven (+PSW5 × 16 mm) (bijgeleverd).

5 Plaats de tv opniew op de voet.

6 Bevestig de tv met de schroeven die u hebt verwijderd in stap 2.

7 Bevestig de anschterpanelen A, B en C (bijgeleverd).

Maak hinterpaneel A vast aan de uitbreidingsbeugel met dekleine schroef (M3× 8mm) (bijgeleverd).

Stek de luidsprekkerkabel door de rechthoekige uitsparing vanchterpaneel B en stek de drieuitstekende delen vanchterpaneel B in de openingsen op de uittbreidingsbeugel en de luidspreker.

Steek de drie uitstekende delen van中断paneel C in de openings op de uitbreidingsbeugel en de luidspreker.

Opmerking

• Wanner u de tv met de SS-CT350-luidspreker geinstalleerd verplaatst, mag u deze Niet vastnemen bij de SS-CT350-luidspreker. Dit kan schade of letsels voroorzaken.

8 Bevestig het tv-paneel (bijgeleverd) en paneel 1 dat u hebt verwijderd in stap 1.

Plaats de twee uitstekende delen van het tv-paneel in de openingsen op de tv.

Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie over het bevestigen van paneel 1.

Opmerking

• Maak de tv stevig vast als beschemningsmaatregel. Raadpleeg "Voorkomen dat de tv omvalt" (pagea 20) voor meer informatie.

De luidspreker en de tv aan een muur bevestigen

U kunt de luidspreker bevestigen bij de volgende tv-modellen (niet bijgeleverd):

• KDL-40/46LX90□, KDL-40/46NX80□, KDL-40/46HX80□, KDL-40/46EX70□, KDL-40/46NX70□
• In de eigendijke modelnamen staan in de plaat van "□" cijfers en/of tekens die specifiek zijn voor elk model.

Opmerking

• Raadpleeg de gebruksaanwijzing van de tv om de tv aan de muur te bevestigen.

1 Verwijder paneel 1 en 2 van de achterkant van de tv.

Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie over het verwijdersen van de panelen.

Opmerking

• Sommige Sony-TV's zich niet uitergerust met panel 2.

2 Verwijder de schroeven van de tv en maakervolgens de tv los van de voet.

3 Maak de luidspreker vast aan de uitbreidingsbeugel met de große schroeven (+PSW5 × 16 mm) (bijgeleverd).

4 Maak de tv opnieuw vast.

Opmerking

• Om schade aan het oppervlak van het LCD-schem te vermiijden,plaatst u de tv op een dikke zachte doeck met het scherm maar benedenGERicht.

5 Bevestig de tv met de schroeven die u hebt verwijderd in stap 2.

6 Bevestig de tv aan de muur.

Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie over het bevestigen van de tv aan de muur.

Opmerking

• Wanner u de tv met de SS-CT350-luidspreker geinstalleerd aan de muur bevestigt of deze eraf neemt, mag u deze nicht vastnemen bij de SS-CT350-luidspreker. Dit kan schade of letsels veroorzaken.

Voorkomen dat de tv omvalt

Maak de tv stevig vast als beschemmingsmaatregel. Indien u dit Niet doet, kan de tv omvallen, wat ernstige letsels tot gevolg kan—hebben.

De tv op een meubelplaatsen

1 Plaats de tv op het midden van het meubel.
2 Maak de draagriem (bijgeleverd) vast aan de tv en draai verrolgens de schroef voor de draagriem (+PSW4 × 20 mm) (bijgeleverd) stevig vast met een schroevendraier.
3 Maak de draagriem vast aan het meubel met de houtschroef voor de draagriem (M3,8 × 20 mm) (bijgeleverd).

Opmerkingen

• Let op dat uw vingers nicht geklemd raken tijdens het opstellen van de tv en het meubel.
• Plaats het meubel met een vrij ruimte van minder dan 25cm van de muur. De muur zal voorkomen dat de tv van het meubel valt maar deze onverwacht omkanten in de richting van de muur.

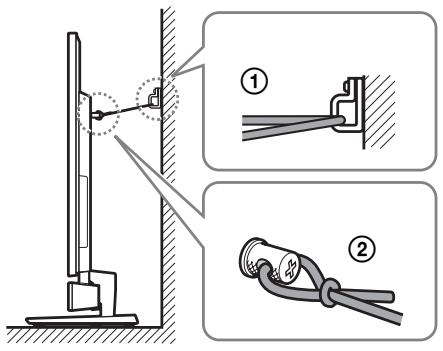

Wanner u de tv op de vloer plaatst in de buurt van een plaatst

Neem een sterke koord of een ketting (niet bijgeleverd) en een klem (niet bijgeleverd) bij de hand om de tv te bevestigen aan de muur. Bevestig de klem aan een versterkte muur.

1 Schroef de klemschroeven (bijgeleverd) vast aan de achterkant van de tv.

2 Bevestig de klem aan de muur (1) en steek verwolgens de koord of ketting door de openingsen van de klemschroeven en de klem (2). Bevestig beiden einden van de koord of ketting verwolgens stevig aan elkaar.

De luidspreker aan een muur bevestigen

U kunt de luidspreker aan een muur bevestigen.

Opmerkingen

• Gebruik schroeven die geschikt zijn voor het materiaal en de stevigheid van de muur. Aangezien een muur in gipsplaat erg zwak is, draait u de schroeven het best in een balk. Bevestig de luidspreker op een verticaal en vlak versterkt deel van de muur.
• Laat de installation over aan een Sony-verdeler of een erkende installmenter, en let goed op de verilgheidijdens de installmentie.
• Sony is Niet aansprakelijk voor ongevallen noch schade ten gevolge van een ondeskundige montage, een onvoldoende sterke muur, verkeerd aangebrachte schroeven, natuurampen enz.

1 Neem schroeven (niet bijgeleverd) die geschikt zijn voor de openingsen aan dechterkant van de luidspreker. Raadpleeg de onderstaande afbeeldingen.

Opening aan de achterkant van de luidspreker

2 Bevestig de schroeven in de muur. De schroeven要去en 6 tot 7 mm uitsteken.

3 Hang de luidspreker op aan de schroeven.

Breng de openings aan deijkenkant van de luidspreker op een lijn met de schroeven, en hang verwolgens de luidspreker op aan de twee schroeven.

De luidspreker aansluten

De stekkers van de luidsprekerkabel hebben een specifieke kleur, afhankelijk van het type luidspreker. Verbind de stekkers van de luidsprekerkabel met de SPEAKERS-aansluitingen diedezelfde kleur hebben.

Luidsprekerkabel (bijgeleverd)

De tv en een speler enz. aansluten

Sluit de tv en/of de spelerenz. met HDMI-aansluitingen aan op het systeme met een HDMI-kabel. Door Sony-componenten die compatibel zich met "BRAVIA" Sync aan te sluiten via HDMI-kabels en door de functie Controle voor HDMI in te stellen via de tv voor elke aangesloten component, kut u de bediening ervan vereenvoudigen. Zie ""BRAVIA" Sync-functions" (pagea 40).

Opmerkingen

• Het systemd is compatibel met de functie Audio Return Channel (ARC). Als u het systemd via een HDMI-kabel aansluit op de HDMI-aansluiting van een tv die compatibel is met ARC, hoeft u de tv Niet aan te sluiten op het systemd met de digitale optische kabel (pagea 44).
• De letters "ARC" zijn weergegeven naast de HDMI-aansluiting van de tv die compatibel is met de ARC-functionie. Als u een HDMI-kabel aansluit op een HDMI-ingang maar die ingang Niet compatibel is met de ARC-functionie, kunt u de ARC-functionie Niet gebruiken.
• De ARC-functie is alleen beschikbaar wonneer Controle voor HDMI ingeschakeld is.
• Afhankelijk van het type satelliettuner is het möglichk dat multikanaalsgeluid nicht worden UITgevoerd. Sluit in dat geval naast een HDMI-kabel ook een digitale optische kabel aan en stel "INPUT MODE" in op "OPT" in het AMP menu (pagea 53).
• U kunt een "PlayStation 3" enz. aansluiten op om het even welke beschikbare HDMI-aansluiting. Alle HDMI-aansluitingen op het systeme werk den opdezelfde manier.
• De HDMI-aansluitingen haben voorrang wanner u verschillende componenten aansluit op het systeme via de INPUT OPT/INPUT COAX- en HDMI-aansluitingen.
• Wanner u een tv aansluit die Niet is uitgerust met een digitale optische audio-uitgang, sluit u de tv aan op het systeme via een analoge audiokabel (niet bijgeleverd).

Tip

• Zelfs als het systemeuitgeschakeld is (actieve stand-bymodus), worden het HDMI-siignaal verzonden van de aangesloten component maar de tv via de HDMI-verbinding. Zo kunt u het beeld en geluid van de component weergeven via de tv.

Opmerkingen over HDMI-aansluitingen

• Gebruik een High Speed HDMI-kabel. Als u een Standard HDMI-kabel, 1080p, Deep Colour of 3D gebruikt, worden beelden möglichn nicht correct weergegeven.
• Sony raadt een goedgekeurde HDMI-kabel of een Sony HDMI-kabel aan.
• Controller de instelling van de aangesloten component als de beeldkwaliteit zwak is of als het geluid nicht worden uitgevoerd door de via de HDMI-kabel aangesloten component.
• Audiosignalen (bemonsteringsfrequentie, bittlente enz.) die via een HDMI-aansluiting worden uit gezonden, können door de aangesloten component worden onderdukt.
• Het geluid kan worden onderbroken als de bemonsteringsfrequente of het aantal kanalen van audiouitvoersignalen van de afgeseelde component worden gewisseld.
• Als de aangesloten component Niet compatibel is met technologie voor bescherming van auteursrechten (HDCP), kan het beeld en/of het geluid van de HDMI TV OUT-aansluiting verstoord zijn of Niet worden uitgevoerd.

Controleer in dit geval de technische gegevens van de aangesloten component.

• We raden het gebruik van een HDMI-DVI-conversiekabel af.
• Wanner "TV", "DMPORT", "SA-CD/CD", "VIDEO", "TUNER FM" of "TUNER AM" geseleerd is als ingangsbron voor het systeme, worden videosignalen van de HDMI-ingang (BD, DVD, SAT/CATV) die hetIRST worded geseleerd, uitgevoerd via de HDMI TV OUT-aansluiting.
• Dit systeem ondersteunt transmissie van Deep Colour, "x.v.Color" en 3D.
• Om 3D-beelden te bekijken, sluit u een 3D compatibile tv en videocomponenten (Blu-ray Discspeler, Blu-ray Disc-recorder, "PlayStation 3" enz.) aan op het systeme via High Speed HDMI-kabels,zet u een 3D-bril op en speelt u de 3D-beelden af.

Andere componenten aansluten

Wanner u componenten aansluit die nicht uitgerust zich met een HDMI-aansluiting, Zoals een "PlayStation 2", een DVD-speler, een satelliettuner of een kabeltevisietuner enz., stelt u "CTRL HDMI" in op "OFF" in het AMP-menu van het systeme (pagina 41).

Naar de VIDEO IN-aansluiting van de tv.

Opmerkingen

• Koppel de DIGITAL MEDIA PORT-adapter Niet los of vast wanner het systeme nog is ingeschakeld.
• Wonneur u de DIGITAL MEDIA PORT-adapter aansluit, dient u ervoor te zorgen dat het aansluitstuk worden geplaatst met de pij gericht in de richting van de pij op de DMPORT-aansluiting. Als u de DIGITAL MEDIA PORT-adapter wilt loskoppelen, houdt u ingedrukt en trekt u het aansluitstuk maar buiten.

De AM-kaderantenne aansluiten

De vorm en de lenghte van de antennene werden special ontworpen om AM-signalen te ontvangen. Ontmantel de antennene Niet en rol ze nicht op.

1 Verwijder alleen het lusgedeelte van de plastic standard.
2 Installer de AM-kaderantenne.

3 Sluit de kabels aan op de AM-antennaeaansluitingen.

Steen het deel van de kabels hieronder aangeduid met (*) in de aansluiting door de klem in te drukken.

De kabels können worden aangesloten op beiden ingangen.

Achterkant van de subwoofer

Opmerking

• Plaats de AM-kaderantenne Niet in de buurt van het systeme of een andere AV-component, want hierdoor kan ruis ontstaan.

Tip

• Stel de richting van de AM-kaderantenne in voor de Beste AM-ontvangst.

4 Ga na of de AM-kaderantenne stevig is aangesloten door voorzichtig aan de kabel te trekken.

De FM-draadantenne aansluiten

Sluit de FM-draadantenne aan op de FM 75 COAXIAL-aansluiting.

Achterkant van de subwoofer

Opmerkingen

Trek de FM-draadantenne vollediguit.
- Nadat u de FM-draadantenne hebt aingesloten, dient u deleze zo horizontalaal möglichk teplaatsen.
- Gebruik de FM-draadantenne nicht wanneer undeze is opgerold.
- Steek de FM-draadantenne volledig en stevig in de aansluiting.

Tip

• Gebruik bij slechte FM-ontvangst een 75-ohm coaxkabel (niet bijgeleverd) om de subwoofer aan te sluiten op een FM-buitenantenne Zoals hieronder afgebeeld.

Het netsnoer aansluiten

Sluit alle andere componenten en de tv aan op het systeme voordat u het netsnoer van het systeme aansluit op een stopcontact.

Opmerkingen

• Wacht na het aansluiten van het netsnoer ongeveer 20 seconden voordat u het toestel inschakelt door op I/O te drukken.
• Sluit het systeme aan op een stopcontact waar u gemakkelijk bij kut. Indien u een afwijking opmerkt aan het systeme, trekt u het netsnoer onmiddelijk uit het stopcontact.

De geluidsuitvoer van de aangesloten component instellen

Om van geluid te konnen genieten in multikanaalsformaat (DTS, Dolby Digital, multikanaals- LPCM), moet u de audio-uitvoerinstellenen van de aangesloten component aanpassen. Zorg ervoor dat de aangesloten component geluid UITvoert in multikanaalsformaat. Raadpleeg de gebruiksaanwijzing van de aangesloten component voor meer informatie over de audio-uitvoerinstellenen.

Afspeelopties

Onderdelen en bedieningselementen

Meer informatie vindt u op de pagina'sussen haakjes.

Subwoofer

1 I/（aan/stand-by)
2 INPUT SELECTOR

Druk hierop om de invoerbron voor het afspelen te selecteren.

Bij elke druk op de knop wijzigt de invoersbron cyclisch als volgt: TV

$$ \begin{array}{l} \mathrm {B D} \rightarrow \mathrm {D V D} \rightarrow \mathrm {S A T / C A T V} \rightarrow \mathrm {V I D E O} \ \rightarrow \mathrm {S A - C D / C D} \rightarrow \mathrm {T U N E R F M} \rightarrow \mathrm {T U N E R} \ \mathrm {A M} \rightarrow \mathrm {D M P O R T} \rightarrow \mathrm {T V} \dots \dots \ \end{array} $$

3 VOLUME -
4 VOLUME +
5 Utileesvenster op het Voorpaneel

Uitleesvenster op het Voorpaneel (subwoofer)

1 POWER/ACTIVE STANDBY-aanduiding

Brandt als volgt:

Groen: Het systeem is ingeschakeld.

Oranje: Alleen de HDMI-onderdelen van het systeme背后ingschakeld (de functie Controle voor HDMI is geactiveerd).

Geenlicht:Het systeem isuitgeschakeld.

Opmerking

• Het orangje lampje dooft 30 seconden nadat u de tv hebt uitgeschakeld. Als u weiter "PASS THRU" instelt op "ON" in het AMP-menu, blijft het lampje orangje branden, zichfs als u de tv uitschakelt.

2 Aanduidingen voor audioformaten

Lichten op afhankelijk van het audioformaat dat worden ingevoerd in het systeme.

D: Dolby Digital

PLII: Dolby Pro Logic II

LPCM: Lineaire PCM DTS

3 NIGHT (pagea 53)

Licht op in de NIGHT MODE.

4 SLEEP (pagea 54)

Knippert wonneer de slaaptimer geactiveerd is.

[5] HDMI (pageina 24)

Licht op wonneer HDMI-componenten worden gezruikt of wonneer een ARC-signaal worden ingevoerd in het systeme verwijl de tv geselecteerd is als ingangsbron.

6 COAX/OPT

Licht op volgens de kabel die u gebruikt.

TUNED (pagea 35)

Licht op wanner er op een zender is afgestemd.

ST (pagina 35)

Licht op bij ontvangst van een stereoprogramma.

9 MUTING

Licht op wanneer het geluid isuitgeschakeld.

Geeft het volume, de gekozen invoerbron, het audio-invoersignaal enz. weir.

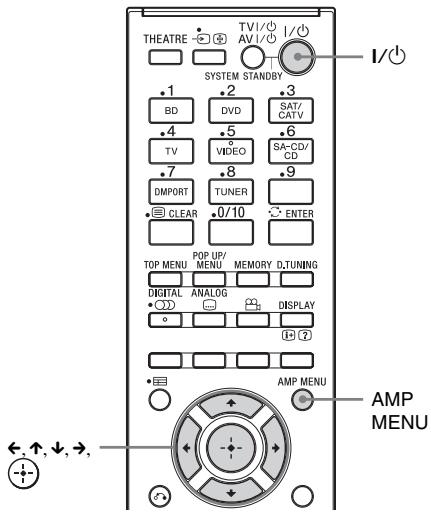

Afstandsbediening

In dit onderdeel vindt u meer informatie over de bediening van de subwoofer- en luidsprekertoetsen. Raadpleeg pagina 46 voor更是 informatie over de bediening van de toetsen van aangesloten componenten.

Opmerking

• Richt de afstandsbediening maar de afstandsbedieningsssensor (R) van de subwoofer.

• De toetsen 5, ▶, ∩) en SOUND FIELD + zich voorzien van een voelstip. Gebruik deze voelstip als referentieijdens de bediening.

1 I/（aan/stand-by)

2 Ingangstoetsen

Druk op een van de toetsen om de component die u wilt gebruiken te selecteren.

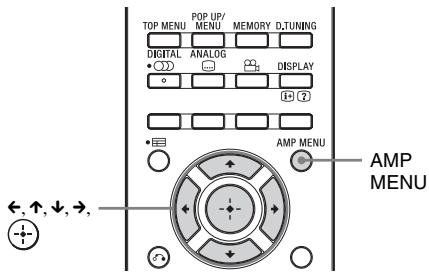

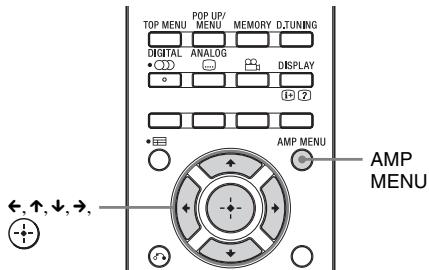

3 AMP MENU (pagea 51)
4 SOUND FIELD + / - (pagea 39)
[5] (geluidsonderdrukking)
6 +1-

Druk hierop om het volumeniveau te wijzigen.

7 , , , of(·+)

Druk op , , of om de menu-items te selecteren. Druk verzolgens op om de selectie te activeren.

Tv kijken

1 Zet de tv aan en kies een programme. Raadpleeg de gebruiksaanwijzing van de t voor meer informatie.
2 Schakel het systemd in.
3 Druk op TV op de afstandsbediening.
4 Regel het volume door op + / - te drukken.

Tip

• Het is möglichd dat het geluid via de tv-luidspreker worden weergegeven. Verlaag in dat geval het volume van de tv-luidspreker tot het minimum.

Als u "BRAVIA" Sync gebruikt (Geluidscontrole van het systeem)

U dient stap 2 en 3 hierboven Niet uit te voeren. Wanner u de tv inschakelt, worden het systeme eveneens ingeschakeld en wijzigt de invoerbron automatisch. U kunt ook het volume van het systeme regelen met de afstandsbediening van de tv. Als u het systeme uitschakelt, worden het geluid via de luidspreker van de tv uitgevoerd. Raadpleeg "De nodige instellenen doorvoeren voor "BRAVIA" Sync" (pagina 40) voor meer informatatie over het instellen van "BRAVIA" Sync.

Tip

• Het systeme wordt Niet ingeschakeld wanneer u de tv inschakelt als er geluid werk uitgevoerd via de luidsprekers van de tv wanneer de tv voor het LAST werk uitgeschakeld.

Andere componentengebruiken

1 Speel de aangesloten component af.
2 Schakel het systeem in.

3

Druk op de ingangstoetsen om de ingangsbron wee ter goven in het uitleesvenster op het Voorpaneel.

Ingangsbron	Afspeelbare component
TV	Tv enz. aangesloten op de TV-aansluiting
BD	Blu-ray Disc-speler enz. aangesloten op de BD-aansluiting
DVD	DVD-speler enz. aangesloten op de DVD-aansluiting
SAT/CATV	Satelliettuner of kabeltelevisionetuner enz. aangesloten op de SAT/ CATV-aansluiting
VIDEO	DVD-speler enz. aangesloten op de DIGITAL COAX IN VIDEO-aansluiting
SA-CD/CD	CD-speler enz. aangesloten op de SA-CD/CD AUDIO IN-aansluiting
TUNER FM*	De ingebouwde FM-radio
TUNER AM*	De ingebouwde AM-radio
DMPORT	Draagbare muziekspeler enz. aangesloten op de DMPORT-aansluiting

• Druk herhaaldelijk op TUNER om te schakelen:tussen TUNER FM en TUNER AM.

4

Voor videocomponenten wijzigt u de ingang op de tv maar de HDMI-ingang die u hebts gekozen in stap 3.

Raadpleeg de gebruiksaanwijzing van uw tv voor meer informatie.

5

Regel het volume door op + / - te drukken.

Tips

• Het is möglichd dat het geluid via de tv-luidspreker worden weergegeven. Verlaag in dat geval het volume van de tv-luidspreker tot het minimum.
  Zelfs wanneer u Dolby True HD, Dolby Digital Plus of DTS HD afspeelt met een aangesloten component die compatibel is met deze geluidsformaten, verwertet het syseem het signal als Dolby Digital of DTS. Wanner u deze geluidsformaten van hoge kwaliteit afspeelt, stelt u de aangesloten component in om het geluid UIT te voeren in multikanaals PCM, indien möglichk.

Opmerkingen

• Wanner u de video-uitgang van de DIGITAL MEDIA PORT-adapter verbindt met de video-ingang van de tv, stelt u "CTRL HDMI" in op "OFF" in het AMP-menu van het systemd (pagea 41). De beelden van een component aangesloten op de DIGITAL MEDIA PORT-adapter worden nicht weergegeven op een tv als "CTRL HDMI" ingesteld is op "ON".
• Om het geluid van een component te beluisteren zonder dat er beelden worden weergegeven wanneer "CTRL HDMI" ingesteld is op "ON", schakelt u eerst de tv uit en herstart u het systeme. Als u het systeme eerst herstart en pas daarna de tv uitschakelt, worden alle componenten die aangesloten zich op de tv uitgeschakeld door de functie Controle voor HDMI.

Als u "BRAVIA" Sync gebruikt (Afspelen met eén druk op de knop)

U dient stap 2 tot 4 hierboven nicht uit te voeren. Wanneer u de aangesloten componenten inschakelt, worden het systemen en de tv eveneens ingeschakeld en wijzigt de invoerbron automatisch. U kunt ook het volume van het systeme regelen met de afstandsbediening van de tv.

Raadpleeg "De nodige instellingen Doorvoeren voor "BRAVIA" Sync" (pagina 40) voor meer informatie over het instellen van "BRAVIA" Sync.

Tip

• Het systemd worden nicht ingeschakeld wanneer u de tv inschakelt als er geluid werden UITgevoerd via de luidsprekers van de tv wanneer de tv voor hetIRST werden UITgeschakeld.

Tunerfuncties

Direct afstemmen

U kunt de frequentie van een zender recktstreeks invoeren met behulp van de cijfertoetsen.

1 Druk herhaaldelijk op TUNER tot "TUNER FM" of "TUNER AM" verschijnt in het uitleesvenster op het voorpaneel.
2 Druk op D.TUNING.

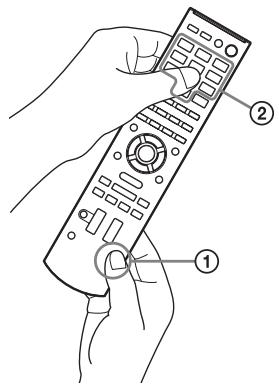

3 Terwijl u SHIFT ingedrukt houdt (①), drukt u op de cijfertoetsen (②) om de frequente in te voeren.

Voorbeeld: 88,00 MHz

Houd SHIFT ingedrukt en selecteer 8 8 0 0

4 Houd SHIFT ingedrukt en druk op ENTER.

Tip

• Als u heb aflgestemd op een AM-zender,kest u der richting van de AM-kaderantenne aanpassen voor een optimale ontvangst.

Als u Niet=kunt afstemmen op een bepaalde zender

Gana of u de correcte frequentie hebt ingeovoerd. Herhaal stap 2 tot 4 als dit Niet het geval is. Als u nog steeds Niet=kunt afstemmen op de zender, wordt deze frequentie waarschijnlijk Niet gebruikt in uw regio.

Radiozenders vooraf instellen

U kunt 20 FM- en 10 AM-radiozenders vooraf instellen. Voordat u op een zender afstemt, dient u het volume te verlagen tot het minimum.

1 Druk herhaaldelijk op TUNER tot "TUNER FM" of "TUNER AM" verschijnt in het uitleesvenster op het Voorpaneel.
2 Houd TUNING + / - ingedrukt tot het automatisch scannen start.

Het scannen stopt wanner op een zender wordt afgestemd. "TUNED" en "ST" (voor FM-stereoprogramma) verschijnen in het uitleesvenster op het voorpaneel.

3 Druk op MEMORY.

Een vooraf ingesteld nummer verschijnt in het uitleesvenster op het voorpaneel.

4 Druk op / om het gewenste vooraf ingestelde nummer te selecteren.

5 Druk op .

"COMPLETE" verschijnt in het uitleesvenster op het voorpaneel en de zender worden opgeslagen.

6 Herhaal 2 tot 5 om andere zenders op te slaan.

Het vooraf ingestelde nummer wijzigen

Naar de radio luisteren

Sla eerst radiozenders op in het geheugen van het system (zie "Radiozenders vooraf instellen" (pageina 35)).

1 Druk herhaaldelijk op TUNER tot "TUNER FM" of "TUNER AM" verschijnt in het uitleesvenster op het Voorpaneel. Het toestel stemb af op de LAST ontvangen zender.
2 Druk herhaaldelijk op PRESET + / - om de Vooringestelde zender te selecteren. Telkens als u op de toets drukt, stemt het systeem af op een vooraf ingestelde zender. U kunt het gewenste vooraf ingestelde nummer selecteren met behulp van de cijfertoetsen terwijl u SHIFT ingedrukt houdt.
3 Regel het volume door op + / - te drukken.

De radio uitschakelen

Druk op / om het systeem uit te schakelen of over te schakelen maar een andere functie.

Radiozenders die nicht vooraf zijn ingesteld beluisteren

Gebruik handmatig of automatisch afstemmen in stap 2. Raadpleeg "Direct afstemmen" (pagea 34) voormeer informatie over handmatig afstemmen. Houd TUNING + / - ingedrukt voor automatisch afstemmen. Het automatisch afstemmen stopt wanner het systeem op een zender afstemt. Druk op TUNING + / - om het automatisch afstemmen te stoppen terwijl het automatisch afstemmen bezig is.

Als een FM-programma ruis bevat

Als een FM-programma ruis bevat, kurz u monoontvangst selecteren. Het stereo-effect valt weg maar de ontvangst is beter.

1 Druk op MENU.
2 Druk herhaaldelijk op / tot "FM MODE" verschijnt in het uitleesvenster op het voorpaneel en druk verwolgens op 1 of .
3 Druk op / om "MONO" te selecteren.

• STEREO: stereo-ontvangst.
• MONO: mono-ontvangst.

4 Druk op Deinstalling wordt gebruikt.

5 Druk op MENU.

Tip

• Als u de ontvangst wilt verbeteren, richt u de FM-draadantenne (bijgeleverd) opnieuw.

Voortingestelde zenderseen nam gehen

U kunt Vooringestelde zenders een naam geben. Deze names (bijvoorbeeld "XYZ") verschijnen in het uitleesvenster op het voorpaneel wonneer een zender worden geselecteerd.

U kunt een naam invoeren van maximaal 10 tekens.

Let op dat slechts een naam kan worden ingevoerd voor elke Vooringestelde zender.

Opmerking

• U kunt geen naam invoeren voor een vooraf ingestelde zender waarvoor RDS-informatie (Radio Data System) worden ontvangen (pagea 38).

1 Druk herhaaldelijk op TUNER tot "TUNER FM" of "TUNER AM" verschijnt in het uitleesvenster op het Voorpaneel. Het toestel stemb af op de LAST ontvangen zender.
2 Druk herhaaldelijk op PRESET +/- om de vooraf ingestelde zender te kiezen waaroor u een naam wilt aanmaken.
3 Druk op MENU.
4 Druk herhaaldelijk op / tot "NAME IN" verschijnt in het uitleesvenster op het Voorpaneel.

TUNED ST
P1f	P2f
P1h	P2h
f	P1f
f	P2f

5 Druk op 12

6 Voer een naam in met behulp van | /

Druk op / om een teken te selecteren en drukervolgens op om de cursor maar de volgende positie te verplaatsen.

Letters, cijfers en andere symbolen können worden ingeoerd voor de naam van een radiozender.

Als u een verkeerd teken invoert

Druh herhaaldelijk op / tot het teken dat u wilt wijzigen begint te knipperen en druk verwolgens op / om het gewenste teken te selecteren.

Als u een teken wilt wissen, drukt u herhaaldelijk op / tot het teken dat u wilt wissen knippert. Drukervolgens op CLEAR verwijl u SHIFT ingedrukt houdt.

7 Druk op ±

"COMPLETE" verschijnt in het uitleesvenster op het voorpaneel en de naam van de zender worden opgeslagen.

TUNED SL
1	1	1	1	1	1
2	2	2	2	2	2
3	3	3	3	3	3

8 Druk op MENU.

Tip

• U kunt de freiestie controeren in het uitleesvenster op het Voorpaneel door herhaaldelijk op DISPLAY te drukken.

De zendernaam of frequentie bekijken in het uitleesvenster op het voorpaneel

Als het systeme is ingesteld op "TUNER FM" of "TUNER AM", kut u de frequentie controeren in het uitleesvenster op het Voorpaneel.

Druk op DISPLAY.

Telkens wonneer u op DISPLAY drukt, worden de zendernaam en de frequentie afwisselend weergeven in het uitleesvenster op het Voorpaneel.

Tips

• De zendernaam worden weergegeven als u een naam hebt ingevoerd voor een Vooringestelde zender.
• De frequentlyie in het uitleesvenster op het Voorpaneel wijzigt na enkele seconden in de zendernaam.

Het Radio Data System gebruiken (RDS)

Wat is het Radio Data System?

Het Radio Data System (RDS) is een zenddienst die ervoor zorgt dat radiozenders bijkomende informatie samen met het gebruikelijkte programmasignaal kannen verzenden. Deze tuner beschikt over handige RDS-functions, Zoals de weergave van de zendernaam.*

• Niet alle FM-zenders haben een RDS-dienst of een gelijkaardige Dienst. Als u RDS nicht goed kent, contacteert u deplaatselijke radiozenders voor meer informatatie over de RDS-diensten in uw streek.

RDS-uitzendingen ontvangen

Selecteer een zender.

Wonneer u afstemt op een zender die RDS-diensten aanbiedt, wijzigt de frequentie in het uitleesvenster op het voorpaneel in de zendernaam.*

• Wonneer geen RDS-uitzending worden ontvangen, verschijnt de zendernaam Niet in het uitleesvenster op het voorpaneel, tenzij u de zendernaam handmatig hebt ingesteld.

Opmerking

• RDS werkkt möglichnest correct als de zender waarop u heb afgestemd het RDS-signal nicht correct verzendt of als de signalsterkte zwak is.

Tip

• Wanner een zendaernaam worden weergegeven,(Int, de frequente controleren door herhaaldelijk op DISPLAY te drukken.

Surroundfunctie

Het surroundeffect

Het geluidsveld kiezen

Dit systeem kan multikanaalss surroundgeluid produceren. U kurz kiezen uit een van de geoptimaliseerde voorgeprogrammeerde geluidsvelden van het systeem.

Druk op SOUND FIELD +/-.

Het huidige geluidsveld verschijnt in het uitleesvenster op het Voorpaneel.

Bij elke druk op SOUND FIELD + / - verandert het uitleesvenster cyclisch als volgt:

$$ \text {S T A N D A R D} \leftrightarrow \text {M O V I E} \leftrightarrow \text {D R A M A} \leftrightarrow $$

$$ \text {N E W S} \leftrightarrow \text {S P O R T S} \leftrightarrow \text {G A M E} \leftrightarrow \text {M U S I C} $$

$$ \longleftrightarrow 2 \mathrm {C H} \text {S T E R E O} \longleftrightarrow \mathrm {P . A U D I O} \longleftrightarrow $$

$$ \begin{array}{c} \text {S T A N D A R D} \dots \end{array} $$

Beschikbare geluidsvelden

Geluidsveld	Effect
STANDARD*	Geschikt voor verschillende bronnen.
MOVIE*	Geeft krachtig en realistisch geluid weer, samen metHoldere dialogen.
DRAMA*	Geschikt voor tv-drama's.
NEWS*	Geeft de stem van de omroeperduidelijk weeer.
SPORTS*	Geeft de spelcommentaar duidelijkweer, in combinatie met eenrealistisch geluid metsurroundeffecten, zoals gejuich enz.
GAME*	Geeft een krachtig en realistischgeluid weer dat geschikt is voor hetspelen van videogames.
MUSIC*	Geschikt voor muziekprogramma'sof muziekvideo's op Blu-ray Discs/DVD's.
2CH STEREO	Geschigt voor muziek-cd's.
P.AUDIO**	Geschigt voor het afspelen van eendraagbare audiobron.

• Deze geluidsvelden zijn nicht beschikkaar wonneer "DMPORT" is geseleerd door te drukken op INPUT SELECTOR.
  **"P. AUDIO" wird alleen weergegeven wanner "DMPORT" is geseleerd.

Tips

• U kunt een verschillend geluidsveld instellen voor elke invoerbron.
• De standardinstelling van het geluidsveld voor "DMPORT" is "P.AUDIO" en voor andere bronnen "STANDARD".
• Wanner "DMPORT" is geselecteerd door te drukken op INPUT SELECTOR, voert de middenluidspreker geen geluid UIT.
• Afhankelijk van het ingangssignaal (bv. bij monaurale programme's) produceren sommige luidsprekers geen geluid.
• Wanner "2CH STEREO" of "P.AUDIO" geselecteerd is, voert de middenluidspreker geen geluid UIT.
• Als u op een afstandsbediening van een Sony-TV op de knop THEATRE drukt wanneer "CTRL HDMI" ingesteld is op "ON", wijzigt het geluidsveld waar "MOVIE" (bij sommige Sony-TV's is dit nicht het geval).

"BRAVIA" Sync-functions

Door Sony-componenten die compatibel zich met "BRAVIA" Sync te verbinden via een HDMI-kabel (niet bijgeleverd), worden de bediening als volgt vereenvoudigd:

Afspelen met één druk op de knop (pagea 42)
- Geluidscontrole van het systeme (pagea 42)
- Systeum uitschakelen (pagea 43)

"BRAVIA" Sync is compatibel met Sony-TV's, Blu-ray Disc/DVD-spelers, AV-versterkers enz. die beschikken over de functie Controle voor HDMI.

CONTROLE VOOR HDMI is een standard voor wederzijdse controle gebruikt door CEC (Consumer Electronics Control) voor HDMI (High-Definition Multimedia Interface).

De functie Controle voor HDMI werkdt Niet correct in de volgende gevallen:

• Wanner u het systeme verbindt met componenten die nicht compatibel zijn met de functie Controle voor HDMI.
• Wonneer u het systemen componenten verbindt via een andere verbinding dan een HDMI-verbinding.
• Wanner u Niet-Sony-componenten aansluit die compatibel+zijn met de functie Controle voor HDMI.

Wij raden u aan producten uitgerust met "BRAVIA" Sync aan te sluiten op dit system.

Opmerking

• Afhankelijk van de aangesloten componenten, werkdt de functie Controle voor HDMI möglichn Niet. Raadpleeg de gebruiksaanwijzing van de componenten.

De nodige instellingendon doorvoeren voor "BRAVIA" Sync

Als u "BRAVIA" Sync wilt gebruiken, schakelt u de functie Controle voor HDMI in voor de aangesloten componenten.

Wanner u een Sony-TV met de functie Controle voor HDMI aansluit, kan de functie Controle voor HDMI tegetelijk worden ingesteld voor het systeme en de aangesloten componenten door de functie Controle voor HDMI van de tv in te stellen.

1 Zorg ervoor dat het systeme aangesloten is op de tv en de aangesloten componenten via HDMI-kabels (niet bijgeleverd).
2 Schakel het systeme, de tv en de aangesloten componenten in.
3 Selecteer de ingang van het systeme en de HDMI-ingang van de tv (SAT/CATV, DVD, BD) zatat het beeld van een aangesloten component worden weergegeven.

4 Geef de lijst met de HDMI-componenten waar in het tv-menu en schakel de functie Controle voor HDMI in voor de aangesloten componenten.

De functie Controle voor HDMI worden tegelijkkortijd ingeschakeld voor het systemen de aangesloten componenten.

Nadat de instelling is voltooid, verschijnt "COMPLETE" in het uitleesvenster op het Voorpaneel.

Opmerking

• Raadpleeg de gebruiksaanwijzing voor meer informatie over het instellen van de tv en de aangesloten componenten.

Als "COMPLETE" nicht verschijnt na het uitvoeren van de bovenstaande stappen

Schakel de functie Controle voor HDMI apart in voor het systeme en de aangesloten component.

1 Druk op AMP MENU.

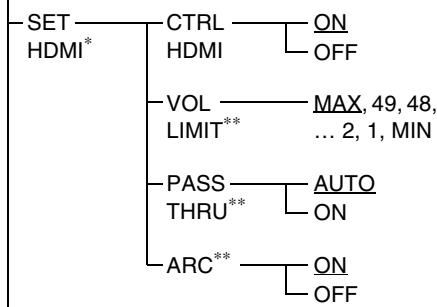

2 Druk herhaaldelijk op / tot "SET HDMI"verschijnt en druk verrolgens op of .
3 Druk herhaaldelijk op / tot "CTRL HDMI"verschijnt en druk verrolgens op of .
4 Druk op / om "ON" te selecteren.
5 Druk op AMP MENU.

Het AMP-menu wordenuitgeschakeld. De functie Controle voor HDMI worden ingeschakeld.

6 Selecteer de ingang van het systeme aangesloten op de component waarvoor u de functie Controle voor HDMI wilt gebruiken (SAT/CATV, DVD, BD).
7 Schakel de functie Controle voor HDMI van de aangesloten component in.

Raadpleeg de gebruiksaanwijzing voormeer informatie over het instellen van deaangesloten component.

Als u een component toevoegt of opniew aansluit

Voer de stappen van "De nods instellenen doorvoeren voor "BRAVIA" Sync" (pagina 40) en "Als "COMPLETE" Niet verschijnt na het uitvoeren van de bovenstaande stappen" opnieuwuit.

Opmerkingen

• Als de functie Controle voor HDMI Niet tegetelijk kan worden ingesteld voor de aangesloten component door "CONTROLE VOOR HDMI" via de tv in te stellen, stelt u de functie Controle voor HDMI in met behulp van het menu van de aangesloten component.
• Raadpleeg de gebruiksaanwijzing voor meer informatie over het instellen van de tv en de aangesloten componenten.

Tip

• De standardinstelling van de functie Controle voor HDMI van het systeme is "ON".

De functie Controle voor HDMI uitschakelen

Schakel de functie Controle voor HDMI uit wanneer u componenten aansluit die nicht compatibel zich met "BRAVIA" Sync of die nicht uitergerust zich met een HDMI-aansluiting enz.

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / tot "SET HDMI"verschijnt en drukervolgens op of .
3 Druk op / om "CTRL HDMI" te selectoren en druk verwolgens op (+) of .
4 Druk op / om "OFF" te selecteren.
5 Druk op AMP MENU. Het AMP-menu worden uitgeschakeld.

Een Blu-ray Disc/DVD aufspelen

(Afspelen met één druk op de knop)

Speel een aangesloten component af.

De tv worden automatisch ingeschakeld en schakelt over maar de geschikte HDMI-ingang.

Tip

• Zelfs als het systemeuitgeschakeld is (actieve standbymodus), wordt het HDMI-sigmaal verzonden van de aangesloten component maar de tv via de HDMI-verbinding. Zo kurz u het beeld en geluid van de component weergeven via de tv.

Opmerking

• Afhankelijk van de tv worden het begin van de inhoud möglichnestiet weergegeven.

Het tv-geluid beluisteren via het systeme

(Geluidscontrole van het systeme)

Het is heel eenvoudig om het geluid van de tv via de luidsprekers van dit systeme te lately weergeven. U Aunt ook het volume aanpassen en het geluid van het systeem uitschakelen met behulp van de afstandsbediening van de tv. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie.

Druk op I/om het systeem in te schakelen.

Het geluid wordt uitgevoerd via de luidsprekers van het systeme. Het geluid wordt via de luidspreker van de tv weergeveen wanner u het systeme uitschakelt.

Opmerkingen

• Wanneer de tv worden ingeschakeld voordat het systeme worden ingeschakeld, za het geluid van de tv tijdelijk Niet humorbaar়.
• Afhankelijk van het type tv, verschijtijdens het regelen van het volume van het systeme met de afstandsbediening van de tv het volumeniveau op het scherm van de tv, net zoals dat het geval zou zijn wanneer u het volume van de tv regelt. In dit geval is het möglichst het volumeniveau dat wordt weergegeven op het scherm van de tv verschilt van hetiveau dat wordt weergegeven in het uitleesvenster op het voorpaneel van het systeme.

De functie Volumelimiet gebruiken

Wanneer de functie Geluidscontrole van het systeme actief is en de uitvoermethode automatisch wijzigt van de luidspreker van de tv waar de luidsprekers van het systeme, kan een luid geluid worden weergegeven afhankelijk van het volumeniveau van het systeme. U kunt dit voorkomen door het volumeniveau te beperken.

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / tot "SET HDMI"verschijnt en drukervolgens op of .
3 Druk herhaaldelijk op / tot "VOL LIMIT" verschijnt en druk verrolgens op of .
4 Druk op / om de gewenste volumelimiet te selecteren.

De volumelimiet wijzigt als volgt:

$$ \mathrm {M A X} \longleftrightarrow 4 9 \longleftrightarrow 4 8 \dots 2 \longleftrightarrow 1 \longleftrightarrow \mathrm {M I N} $$

5 Druk op AMP MENU.

Het AMP-menu wordenuitgeschakeld.

Opmerkingen

• Deze functie is alleen beschikbaar wanner de functie Controle voor HDMI is ingeschakeld.
• Deze functie is nicht beschikbaar wanner de uitvoermethode wijzigt van de luidsprekers van het systeem maar de luidspreker van de tv.

Tips

• Wij raden u aan de volumelimiet in te stellen op ijets lager dan het volumeniveau dat u normala gebruikt.
• De knoppen VOLUME + / - van het systeme en de knoppen + / - van de afstandsbediening+kennen worden gebruikt, ongeacht de volumelimiet die u instelt.
• Selecteer "MAX" indien u het volumeniveau nielt wilt beperken.

Het system, de tv en de aangesloten componentenuitschakelen

(Systemeum uitschakelen)

Wanner u de tv uitschakelt door te drukken op de aan/uit-knop op de afstandsbediening, worden het systemen en de aingesloten componenten eveneens automatischuitgeschakeld.

Wonneer u de tv uitschakelt met de afstandsbediening van het systeme, worden het systeme en de aangesloten componenten eveneens automatischuitgeschakeld.

Druk op AV I/ü terwijl u TV (geel) ingedrukt houdt.

De tv, het systeme en de aangesloten componenten worden uitgeschakeld.

Opmerking

• Afhankelijk van de status worden de aangesloten componenten möglichnestuitgeschakeld.Raadpleeg de gebruiksaanwijzing van de aangesloten componenten voor meer informatie.

De stroomspaarfunctie gebruiken

(HDMI PASS THRU)

Wanner u "BRAVIA" Sync gebrukt, kurz u genieten van beeld en geluid van een Blu-ray Disc enz. op de tv, zichs wanner het systeem in de stand-bymodus staat. Het energieverbruik in de stand-bymodus worden automatisch verminderd wanner de tv uitgeschakeld worden als "PASS THRU" ingesteld is op "AUTO". De standaardinstelling is "AUTO".

Opmerking

• Deze functie is alleen beschikbaar wonneer "CTRL HDMI" ingesteld is op "ON".

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / tot "SET HDMI"verschijnt en drukervolgens op of .
3 Druk op / om "PASS THRU" te selecteren en druk verwolgens op (+) of .

4 Druk op / om deinstalling te selecteren.

• AUTO: Wanner de tv ingeschakeld is terwijl de stand-bymodus geactiveerd is voor het systeme, voert het systeme HDMI-signalenuit via de HDMI-uitgang van het systeme. Wij raden deze instelling aan als u een tv gezruikt die compatibel is met "BRAVIA" Sync. Bij deze instelling wordenmeer energie bespaard in de standbymodus dan bij deinstilling "ON".
• ON: Wanner de stand-bymodus geactivateerd is voor het systeme, voert het systeme continu HDMI-signalenuit via de HDMI-uitgang van het systeme.

Opmerking

• Wanner "AUTO" geseleerd is, kan het iets longer duren voor het beeld en het geluid worden uitgevoerd maar de tv vergeleken met wanner "ON" geseleerd is.

5 Druk op AMP MENU.

Het AMP-menu wordtuitgeschakeld.

De functie Audio Return Channel uitschakelen

Wanneruw tv compatabel is met de functie Audio Return Channel (ARC),verzendt een verbinding via een HDMI-kabel eveneens een digitaal audiosignal van de tv.U hoeft dus geen除去 audiooverbinding door te voeren om het geluid van de tv te beluisteren.

Als u de ARC-functie nicht gebrukt, verbindt u het systemen en de tv via een digitale optische kabel en stelt u "ARC" in op "OFF" in het AMPmenu.

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / tot "SET HDMI" verschijnt en druk verwolgens op _i of .
3 Druk herhaaldelijk op / tot "ARC" versuschijnt en druk verwolgens op () of
4 Druk op / om "OFF" te selecteren.

• ON: De ARC-functie worden ingeschakeld.
• OFF: De ARC-functie wirdtuitgeschakeld.

5 Druk op AMP MENU.

Het AMP-menu wordenuitgeschakeld.

Opmerking

• Wanner "CTRL HDMI" ingesteld is op "OFF", zich de ARC-functie en de.daaraan gekoppelde instellungeneniet beschikbaar.

Geavanceerde instellungen

Aangesloten Sony-componenten bedienen met de afstandsbediening

U kurz de aangesloten Sony-componenten bedieren met de afstandsbediening van dit system.

Bepaalde functies kuren möglichk nicht worden geselecteerd, afhankelijk van het apparaat.

Selecteer ze in dit geval met de afstandsbediening die bij het apparaat werd geleverd.

• De toetsen 5, ▶, ∩ ∩ en SOUND FIELD + zijn voorzien van een voelstip. Gebruik deze voelstip als referentieijdens de bediening.

Een component bedieren

1 Druk op een van de ingangstoetsen 3 (BD, DVD, SAT/CATV, TV,VIDEO of DMPORT) om de component die u wilt bedieren te selecteren.

De component die is toegewezen aan de geselecteerde ingangstoets kan worden bediend.

2 Raadpleeg de tabel hieronder en druk op de overeenkomstige toets om de handeling uit te voeren.

Algemene handelingen

Toets afstandsbediening		Functie
1 TV I/AV I/ (aan/stand-by)		Schakelt de Sony-TV of de audio-/videocomponenten diearend toegewezen aan de afstandsbediening in of uit. Druk gegelijk op 1 TV I/AV I/ en 2 I/om het systemen alle andere componenten diearend toegewezen aan de afstandsbedienuinguit te schakelen (SYSTEM STANDBY).
4 ENTER		Bevestigt de selectie. Houd 13 SHIFT ingedrukt en druk op 4 ENTER.
18←, ↑, ↓, →, +		Selecteert een menu-item en bevestigt de selectie.
Toets afstandsbediening		Functie
20	Kleurtoetsen	Geeft een bedieningsgids waar op het tv-schem als de kleurtoetsen beschikbaar+zijn. Volg de bedieningsgids om een geselecteerde handeling uit te voeren.
26	Cijfertoetsen	Om zenders en muziekstukkenrechtstreeks te selecteren.Voor TV houdt u 14 TV (geel) ingedrukt en drukt u op de cijfertoetsen om zenders te selecteren.Voor andere componentenhoudt u 13 SHIFT ingedrukt en drukt u op de cijfertoetsen om zenders of muziekstukken te selecteren.

Een tv bedienen

Houd TV (geel) ingedrukt en druk op een knop met een gele stip of geel opschrift.

Toets afstandsbediening	Functie
4 (vorige zender)	Keerttering湃 de vorige zender die u (minstens vrij seconden)heits bekeken.
5 / (?) (info/tekst tonen)	In digitale modus: geeft in het kort de details van het huidige bekekenprogrammaeer.In analoge modus: geeft informatatie waar zoals het huidige zendernummer en het schermformaat.In tekstmodus: toont verzorgen informatie (bv. antwoorden op een quiz).
7 OPTIONS/OPTIONS	Geeft u toegang totverscheideneweergaveopties en maakt het möglichk omwijzigingen in te gehen naargelang het bron- en schermformaat.

Toets afstandsbediening	Functie
8 MENU/HOME	Laat u toe kanalen of ingangsbronnen te selecteren en de instellingen voor uw tv te wijzigen.
12 PROG +/-/②/⑧	In TV-modus: selecteert de volgende (+) of vorige (-) zender.In tekstmodus: selecteert de volgende (②) of vorige (⑧) vagina.
15 ☑ (geluidsonder- drukking)	Schakelt het geluid UIT.
16 +/-	Past het volume aan.
17 ↗ RETURN/EXIT	Keert'erug maar het vorige scherm van om het even wek weergegeven menu.
18 ←, ↑, ↓, →, ↗	Selecteert een menu-item en bevestigt de selectie.
19 Ⓒ (gids)	Geeft de gids waar wanneer uaar analoge of digitale kanalen kijkrt.
21 ↗ ↗	Selecteert het audioformaat/muziekstuk.
23 DIGITAL	Wijzigt maar digitale modus.
24 ANALOG	Wijzigt maar analoge modus.
25 ↗ (Tekst)	Geeft tekst weeer.
27 THEATRE	Stelt automatisch de optimale beeldinstelleningen in om films te bekijken, zoals instelleningen bij weiniglicht, wanneer u een Sony-TV aansluit die compatibel is met de THEATRE-toets. Schakelt ook audio automatisch overশaal de audio-uitvoer van dit systeme wanneer u de tv en het systeme aansluit met een HDMI-verbinding en de functie Controle voor HDMI is ingeschakeld.
28 / ①(invoerselectie/tekst vasthouden)	In TV-modus: selecteert de invoer. In analoge tekstmodus: houdt de huidige pagina vast.

Een DVD-recorder/Blu-ray Disc-recorder bedienen

Toets afstandsbediening	Functie
6	Schakelt over maar andere kijkhoeken wonneer meerere hoeken werden opgenomen op een DVD VIDEO.
8	MENU/HOME	Geeft het menu wee.
9	←/→	Om de disc snel terug of vooruit te spoelenijdens de weergave.
10	←/→	Terugkeren maar het begin van het vorige of volgende hoofdstuk/muziekstuk.
11	(weergave)/ (pauze, opnieuw drukken om normale weergave te hervatten)/ (stop)	Toetsen weergavemodus.
18	←, ↑, ↓, →, +	Selecteert een menu-item en bevestigt de selectie.
21	○)	Selecteert het audioformaat/muziekstuk.
22	...	Selecteert de taal van de ondterteling wonneer meertalige ondtertitels opgenomen zijn op een BD-ROM/DVD VIDEO.
23	TOP MENU	Geeft het topmenu/discmenu wee.
24	POP UP/MENU	Voor het weergeven van het pop-upmenu van de BD-ROM of het menu van de DVD.

Een DVD-speler/Blu-ray Disc-speler bedieren

Toets afstandsbediening		Functie
6	∞	Schakelt over maar andere kijkhoeken wonneer meertere hoeken werden opgenomen op een DVD VIDEO.
8	MENU/HOME	Geeft het menu wee.
9	←/→	Om de disc snel terug of vooruit te spoelenijdens de weergave.
10	←/→	Terugkeren maar het begin van het vorige of volgende hoofdstuk/muziekstuk.
11	(weergave)/ (pauze, opnieuw drukken om normale weergave te hervatten)/ (stop)	Toetsen weergavemodus.
18	←, ↑, ↓, →, +	Selecteert een menu-item en bevestigt de selectie.
21	○)	Selecteert het audioformatm/muziekstuk.
22	...	Selecteert de taal van de ondterteling wonneer meertalige ondtertitels opgenomen zijn op een BD-ROM/DVD VIDEO.
23	TOP MENU	Geeft het topmenu/discmenu wee.
24	POP UP/MENU	Voor het weergeven van het pop-upmenu van de BD-ROM of het menu van de DVD.

Een HDD/DVD COMBO bedieren

Toets afstandsbediening	Functie
6	Schakelt over maar andere kijkhoeken wonneer meertere hoeken werden opgenomen op een DVDVIDEO.
8	MENU/HOME	Geeft het menu wee!.
9	<▶>	Om de disc snel terug of vooruit te spoelenijdens de weergave.

Toets afstandsbediening	Functie
10 | ▲/ ▲	Het vorige of volgende hoofdstuk/muziekstuk opgeven.
11 ▲ (weergave)/ ▲ (pauze, opnieuw drukken om normale weergave te hervatten)/ ▲ (stop)	Toetsen weergavemodus.
18 ←, ↑, ↓, →, +	Beweegt de markings (cursor) en selecteert het item.
21 ○○	Selecteert het audioformaat/muziekstuk.
22 …	Selecteert de taal van de ondtiteling wanner meertalige ondtitelis opgenomen zijn op een BD-ROM/DVD VIDEO.
23 TOP MENU	Geeft het topmenu/discmenu weeer.
24 POP UP/MENU	Voor het weergeven van het pop-upmenu van de BD-ROM of het menu van de DVD.

Een SAT bedieren

Toets afstandsbediening	Functie
8 MENU/HOME	Geeft het menu wee.
18 ←, ↑, ↓, →, +	Selecteert een menu-item en bevestigt de selectie.
19 (gids)	Geeft het bedieningsmenu wee.

Opmerking

• De bovenstaande uitleg is alleen als voorbeeld bedoeld. Afhankelijk van de component is het möglichk dat de bovenstaande handelingen nicht möglichk zijn of dat de bediening anders is dan beschreiben.

Een component aangesloten via DMPORT-verbinding bedieren

Toets afstandsbediening	Functie
5 DISPLAY	Druk hierop om deinstelling te selecterenvoor het uitleesvenster ophet voorpaneel.
8 MENU	Geeft het menu wee.
9 ↘/▶	Druk hierop om de discnelen terug of vooruit spoelenijdens weergave.
10 ↘/▶	Druk hierop omhoofdstukken over te slaan.
11 ↗(weergave)/[ (pauze)/] (stop)	Toetsen weergavemodus.
17 ↘RETURN	Keert terug maar het vorigescherm van om het evenwelk weergegeven menu.
18 ↦, ↕, ↗, ↗, ↖	Selecteert een menu-itemen bevestigt de selectie.

De toewijzingen van de ingangstoetsen van de afstandsbediening wijzigen

U kurz de standardinstellungen van de ingangstoetsen wijzigen zodate ze aangepast zich aan de componenten in uw system. Als u bijvoorbeeld een Blu-ray Disc-speler aansluit op de DVD-aansluiting van het system, kurz u de DVD-toets op deze afstandsbediening instellen om de Blu-ray Disc-speler te bedieren. U kurz de toewijzingen van de toetsen TV, DMPORT en TUNER Niet wijzigen.

1 Houd de ingangstoets waaroor u de toewijzing wenst te wijzigen ingedrukt en houd verwolgens tegelijk AV I/ingedrukt.

Voorbeeld: verwijl u DVD ingedrukt houdt, drukt u op AV I/ en houdt u deze toets eveneens ingedrukt.

2 Houd AV I/ingedrukt en laat de ingangstoets die u hebte geselecteerd in stap 1 los.

Voorbeeld: verwijl u AV I/ü ingedrukt houdt, maar u DVD los.

3 Terwijl u AV I/ü ingedrukt houdt, raadpleegt u de volgende tabel en drukt u op de overeenstemmende cijfertoets voor de gewenste categorie.

Voorbeeld: terwijl u AV I/ingedrukt houdt, drukt u op 1.

4 Laat de cijfertoets los die u hebt geselecteerd in stap 3 en LAST verbolgens AV I/1 los.

Voorbeeld:That 1 los en laat daarna AVI/lo

U kunt nu de DVD-toets gebruiken om de Blu-ray Disc-speler te bedieren.

Categorien en de overeenkomstige toetsen voor BD, DVD, SAT/CATV, VIDEO en SA-CD/CD

Categoriën	Druk op
Blu-ray Disc-speler (bedieningsmodus BD1)a)	1
Blu-ray Disc-recorder (bedieningsmodus BD3)	2
DVD-speler (bedieningsmodus DVD1)	3
DVD-recorder (bedieningsmodus DVD3)b)	4
Videorecorder (bedieningsmodus VTR3)	5
CD-speler	6
DSSc)	7

a) De standaardinstelling van de BD-toets. Raadpleeg de gebruiksaanwijzing van de Blu-ray Disc-speler of de Blu-ray Disc-recorder voor meer informatie over de instelling BD1 of BD3.
b)De standaardinstelling van de DVD-toets. Sony DVD-recorders worden bediend via de instelling DVD1 of DVD3. Raadpleeg de gebruiksaanwijzing van de DVD-recorder voor meer informatie.
c) De standardinstelling van de SAT/CATV-toets.

Alle toewijzingen van de ingangstoetsen van de afstandsbediening wissen

Houd - ingedrukt en druk op I/0 en 一 / 三 Laat cervolgens de toetsen los. De oorspronkelijke instellenen van de afstandsbediening zichn hersteld.

Instellingen en wijzigingen met behulp van het versterkermenu

Het AMP-menu gelebruiken

Met AMP MENU op de afstandsbediening konnen de volgende items worden ingesteld. Standaardinstellungen zijn onderstrept.

AMP MENU

Zie ""BRAVIA" Sync-functions" (pagea 40). *Deze instelling verschijnt alleen wonneer "CTRL HDMI" is ingesteld op "ON".

1 Druk op AMP MENU om het AMP-menute activeren.
2 Druk herhaaldelijk op / / / om het item en deinstalling te selecteren.
3 Druk op AMP MENU om het AMP-menuuit te schakelen.

Tip

• Deze instellingen worden ook bewaard als u het netsnoer loskoppelt.

De volgende paginga's giveneer informatie overelkeinstelling.

Het luidsprekerniveau instellen (CNT LEVEL, SW LEVEL)

U kunt het niveau en de balans van de middenluidspreker en subwoofer aanpassen.

1 Selecteer "LEVEL" in het AMP-menu en druk verzolgens op of .
2 Selecteer "CNT LEVEL" of "SW LEVEL" en druk verzolgens op 12 of .

• CNT LEVEL: Past het niveau van de middenluidspreker aan.
• SW LEVEL: Past het niveau van de subwoofer aan.

3 Selecteer de gewenste parameter en druk op

De parameter voor "CNT LEVEL" en "SW LEVEL" varieert van "-6" tot "+"6" in stappen van 1. De standardinstelling is "0".

Dolby Digital-geluid aan een laag volume beluisteren (AUDIO DRC)

Versmalt het dynamische bereik van het geluidsspoor. Dit is handig om films aan een laag volume te bekijken. AUDIO DRC werkkt alleen met Dolby Digital-bronnen.

1 Selecteer "LEVEL" in het AMP-menu en druk verzolgens op of .
2 Selecteer "AUDIO DRC" en druk verzolgens op of .
3 Selecteer de instelling en druk op

• OFF: Geen compressie van het dynamische bereik.

• STD: Het geluidsspoor worden weergegeven met het dynamische bereik dat de opname-ingenieur voor ogen had.

• MAX: Het dynamische bereik worden maximaal gekomprimeerd.

De lage en hoge tonen aanpassen (BASS, TREBLE)

U aunt de lage en hoge tonen eenvoudig aanpassen.

1 Selecteer "TONE" in het AMP-menu en druk verzolgens op ± of
2 Selecteer "BASS" of "TREBLE" en druk verwolgens op ++ of .

BASS: Het niveau van de lage tonen aanpassen.
- TREBLE: Het niveau van de hoge tonen aanpassen.

3 Selecteer de gewenste parameter en druk op

U kunt de parameter instellen van "-6" tot "+" in stappen van 1. De standaardinstelling is "0".

De vertraging:tussen beeld en geluid aanpassen (A/V SYNC)

U kunt het geluid vertragen met deze functie als het beeld trager is dan het geluid.

1 Selecteer "AUDIO" in het AMP-menu en druk verzolgens op ++ of .
2 Selecteer "A/V SYNC" en druk verzolgens op of .
3 Selecteer de instelling en druk op

OFF: Geen aanpassing.
- ON: Synchroniseert beeld en geluid.

Opmerkingen

• U kunt de vertragingussen geluid en beeld maybe nicht perfect aanpassen met deze functie.
• Deze functie is alleen nuttig voor invoor van Dolby Digital, DTS en lineaire PCM (2-kanaals) via digitale coaxkabel, digitale optische kabel of HDMI-kabel.

Multiplex broadcast-geluidsweergave (DUAL MONO)

Multiplex broadcast-geluidsweergave is möglich als het systeme een AC-3 multiplex-zendsignal ontvangt.

Opmerking

• Om een AC-3 signaal te ontvangen,要去 een digitale satelliettuner op het systeme aansluien met een optische kabel of coaxkabel en de digitaleuitgangsstand van de digitale satelliettuner instellen op AC-3.

1 Selecteer "AUDIO" in het AMP-menu en druk verzolgens op (++) of .
2 Selecteer "DUAL MONO" en druk verwolgens op 1+ of .
3 Selecteer de instelling en druk op +

• MAIN: Speelt enkel het hoofdkanaal af.
• SUB: Speelt enkel het subkanaal af.
• MAIN/SUB: Het hoofdgeluid worden weergegeven door de linkerluidspreker en het subgeluid door de rechterluidspreker.

Geluid beluisteren aan een Iaag volume (NIGHT MODE)

De geluideffecten en de dialogen zijn zichs bij een laag volumeniveau duidelijk voorbaar met deze functie.

1 Selecteer "AUDIO" in het AMP-menu en druk verzolgens op (++) of .
2 Selecteer "NIGHT MODE" en druk verwolgens op (+-) of .
3 Selecteer de instelling en druk op +

• ON: De functie "NIGHT MODE" worden ingeschakeld.
• OFF: De functie wordenuitgeschakeld.

Tip

• U kurz Dolby Digital-geluid beluisteren aan een laag volume met behulp van AUDIO DRC (pagea 52).

Het geluid van desatelliettuner instellen(INPUT MODE)

Zelfs als u de satelliettuner aansluit op de HDMI SAT/CATV-ingang van het system, is het möglichk dat er geen multikanaalsgeluid worden uitgevoerd, afhankelijk van de satelliettuner. Sluit in dit geval naast een HDMI-kabel ook een digitale optische kabel aan op de SAT/CATV OPT IN-aansluiting van het systemen, en voer de volgende instelling door.

1 Selecteer "AUDIO" in het AMP-menu en druk verzolgens op (++) of .
2 Selecteer "INPUT MODE" en druk verwolgens op 1+ of .
3 Selecteer "OPT" en druk op + .

• AUTO: Het geluidssignaal worden bij voorkeur uitgevoerd via de HDMI SAT/CATV-ingang.
• OPT: Het geluidssignaal wordenuitgevoerd via de SAT/CATVOPT IN-aansluiting.

Dehelderheid van het uitleesvenster op het Voorpaneel regelen (DIMMER)

Dehelderheid van het uitleesvenster op het voorpaneel kan op 2 standen worden ingesteld.

1 Selecteer "SYSTEM" in het AMP-menu en druk verzolgens op of .
2 Selecteer "DIMMER" en druk verzolgens op 1+ of .
3 Selecteer de instelling en druk op

• ON: Gedimd.
  OFF: Helder.

De weergave-instelling wijzigen (DISPLAY)

U kunt het schermgedrag van het uitleesvenster op het voorpaneel wijzigen.

1 Selecteer "SYSTEM" in het AMP-menu en druk verzolgens op of .
2 Selecteer "DISPLAY" en druk verzolgens op of .
3 Selecteer de instelling en druk op +

• ON: Het scherm blijting insgeschakeld.
• OFF: Het uitleesvenster worden enkele seconden weergegeven wanner u het systeem bedient.

Tip

• Het scherm toont het type invoersignaal (alleen digitale invoer) wanner u op DISPLAY drukt, zichs wanner "DISPLAY" ingesteld is op "OFF".

Opmerking

• Het scherm blij ingeschakeld wanner de geluidsdemping- of beschemingsfunctie actief is, zichs wanner "DISPLAY" ingesteld is op "OFF".

Gebruik van de slaaptimer (SLEEP)

U knot het system op een vooraf ingesteld tijdstip latent uitschakelen zodate u in slaap knot vallen met muziek. De tijd kan worden ingesteld in stappen van 10 minutes.

1 Selecteer "SYSTEM" in het AMP-menu en druk verzolgens op of .
2 Selecteer "SLEEP" en druk verzolgens op of .
3 Selecteer het gewenste vooraf ingestelde tijdstip en druk op (+)

De minutesweergave (resterendearend) wijzigt als volgt:

Opmerking

• Deze functie is alleen beschikbaar voor dit systeme, Niet voor de aangesloten tv of andere componenten.

De automatische standbyfunctie (AUTO STBY)

Met deze functie=kunt u het energieverbruik beperken. Het systeem schakelt automatisch overaar de stand-bymodus wanner u het systeem gedurende ongeveer 30 minuten Niet bedient en het systeem gedurende ongeveer 30 minuten geen geluid uitvoert.

De standaardinstelling is "ON".

1 Selecteer "SYSTEM" in het AMP-menu en druk verzolgens op 12 of .
2 Selecteer "AUTO STBY" en druk verzolgens op of .
3 Selecteer de instelling en druk op 1t .

• ON: De functie "AUTO STBY" worden ingeschakeld.
• OFF: De functie wordenuitgeschakeld.

Opmerkingen

• Wonneer het systemeuitgeschakeld worden via de functie AUTO STBY, is het möglichk dat het systemeniet automatisch worden ingeschakeld wonneer u de volgende keer de tv inschakelt.
• Ongeveer twee Minutes voor het systeme overschakelt waar de stand-bymodus, begint "AUTO STBY" te knipperen in het uitleesvenster op het voorpaneel.

Aanvullende informatie

Verhelpen van storingen

Als u problemen ondvindt bij het gebruik van dit system, probeer die dan eerst zich op te losesen aan de hand van de onderstaande lijst. Als het probleem daarmee Niet is opgelost, raadpleegt u de dichtstbijzijnde Sony-verdeler.

VOEDING

Het toestel worden nicht ingeschakeld.

• Controller of het netsnoer goed is aangesloten.

Het systeem worden nicht ingeschakeld wanneer de tv worden ingeschakeld.

• Controleer de luidsprekerinstallingen van de tv. De luidsprekerinstallingen van de tv regelen wanneser het system automatisch samen met de tv worden ingeschakeld. Om het geluid van de tv via het systeme te beluisteren, dient u de luidsprekerinstallingen van de tv in te stellen op het uitvoeren van het geluid via een extern audioapparaat. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie.
• Het systemd worden nicht ingeschakeld wanneer u de tv inschakelt als er geluid werden uitgevoerd via de luidsprekers van de tv wanneer de tv voor het LAST werden uitgeschakeld.

De functie Systemeum uitschakelen werkt nicht.

• Wijzig de instelling van de tv om aangesloten componenten automatisch uit te schakelen wanner u de tv uitschakelt. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie.

Het systemd worden uitgeschakeld wonneer u de tv uitschakelt.

• Wanner de functie Controle voor HDMI ingeschakeld is, is de functie Systeme uitschakelen eveneens actief en worden het systeme uitgeschakeld wanner u de tv uitschakelt.

Het system wird automatischuitgeschakeld.

• De functie AUTO STBY is ingeschakeld (pageina 54).

GELUID

Dolby Digital of DTS-multikanaalsgeluid worden nicht gereproduedd.

• Controller of de Blu-ray Disc, DVD enz. is opgenomen in Dolby Digital- of DTS-formaat.
• Controller het aansluten van de Blu-ray Disc-, DVD-speler enz. op de digitale ingangen van het systeme de audioinstalling (instellenen voor de audiouitgang) van de aangesloten component.

Het surroundeffect kan nicht wordenbekommen.

• Afhankelijk van het digitale signalaal werkdt de surroundverwerking möglichk Niet (pagea 39). Druk op DISPLAY om het geluidsformaat wee ter te geven in het uitleesvenster op het Voorpaneel. Als "2.0CH" of "1.0CH" worden weergegeven in het uitleesvenster op het Voorpaneel, gaat het om een stereo- of monauraal signalaal dat geen multikanaalsgeluid bevat. Als "5.1CH" enz. worden weergegeven, bevat het signalaal meerdere kanalen maar is het möglichk dat het surroundeffect minder uitgesproken is, afhankelijk van het programma of de disc.

Het geluid van de tv worden nicht uitgevoerd via het system.

• Controller de aansluiting van de digitale optische kabel of de audiokabel die is aangesloten op het systeme en de tv (pageina 24).
• Controller de geluidsuitvoer van de tv.
• Als de tv compatibel is met de ARC-functionie, stelt u "CTRL HDMI" en "ARC" in op "ON".

Het geluid worden UITgevoerd via de luidsprekers van het systeem en de tv.

• Als de functie Controle voor HDMI isuitgeschakeld of de geselecteerde component Niet compatibel is met de functie Controle voor HDMI, schakelt u het geluid van het systeme of van de tv UIT.

Het geluid worden trager weergegeven dan de tv-beelden.

• Stel "A/V SYNC" in op "OFF" als "A/V SYNC" op "ON" is ingesteld.

Het volume daalt wonneer de uitvoermethode wijzigt van de luidspreker van de tv maar de luidsprekers van het system.

• De functie Volumelimiet werkt nicht. Meer informatie vindt u bij "De functie Volumelimiet gebruiken" (pagea 43).

Het systemd produceert geen of slechts een heel zwak geluid akkomstig van de aangesloten component.

• Druk op + en contrôleer het volumeniveau.
  Druk op of + om de geluidsonderdrukking te annuleren.
• Controller of de correcte ingangsbron geselecteerd is.
• Controller of alle kabels van het systeme en de aangesloten componenten volledig ingebrachtহn.
• Controller HDMI-installingen van de aangesloten componenten.

Er worden geen geluid uitgevoerd uit een specifieke luidspreker.

• Controleer of de stekkers van de luidsprekerkabels volledig in de aansluitingen zijn aangebracht.
• Afhankelijk van de geluidsbron die worden ingevoerd in het systeme of het geselecteerde geluidsveld van het systeme (pagea 39), worden er geen geluid uitgevoerduit de middenluidspreker.

Het geluid wordt onderbroken of er is ruis.

• Controller "Formaten die door dit systemen worden ondersteund" (pagea 58).

BEELD

Het beeld worden nicht weergegeven op de tv.

• Ga na of de tv en het systeme correct zijn aangesloten.
• Controller of de tv correct is geselecteerd.
• Stel de tv in op de geschikte ingangsmodus.

• Controller of HDMI IN en HDMI OUT omgekeerd zijn aangesloten.

• Controller of de snoeren volledig in de aansluitingen op de component en dit systemezemijn gestoken (pagina's 24, 26).

Het 3D-beeld worden nicht weergegeben op de tv.

• Afhankelijk van de tv of de videocomponent, worden 3D-beelden möglichn Niet weergegeven. Controller de 3D-beeldformaten die door het system worden ondersteund (pagea 58).

Wanner het toestel in de stand-bymodus staat, worden er geen beeld of geluid weergegeven op de tv.

• "CTRL HDMI" is ingesteld op "OFF".
• Wonneer het systeme in de stand-bymodus staat, worden beeld en geluid uitgevoerd van de HDMI-component die was geseleerd toen u voor het LAST het systeme uitschakelde. Als u een andere component wilt afspelen dan de LAST bekeken HDMI-component, speelt u de component af via Afspelen met een druk op de knop of schakelt u het systeme in om de HDMI-component te selecteren die u wilt bekijken.
• Zorg ervoor dat "PASS THRU" is ingesteld op "ON" in het AMP-menu als u componenten die nicht compatibel zich met "BRAVIA" Sync aansluit op het systeme (pagea 44).

• Richt de afstandsbediening maar de afstandsbedieningsensor op het systeme.
• Verwijder obstakelsussen de afstandsbediening en het systeme.
• Vervang beiden batterijen in de afstandsbediening door neue batterijen als deutsche bijna leeg zich.
• Selecteer de juiste ingang op de afstandsbediening.

OVERIGE

De functie Controle voor HDMI werkkt nicht correct.

• Controller de HDMI-aansluiting (pageina 24).

• Stel de functie Controle voor HDMI van detv in (pageina 40).

• Controller of de aangesloten component compatibel is met "BRAVIA" Sync.

• Controleer deinstallingen van Controle voor HDMI op de aangesloten component. Raadpleeg de gebruiksaanwijzing van de aangesloten component.
• Als u de HDMI-verbinding wijzigt, het netsnnoer vastkoppelt/loskoppelt of er een stroompanne is, herhaalt u de stappen bij ""BRAVIA" Sync-functions" (pagea 40).
• Wanner u het netsnoer vast- of loskoppelt, dient u 15 seconden of longer te wachten voor u het systeem gebruikt.
• Als u de audio-uitgang van de videocomponent en het systeme verbindt via een andere kabel dan een HDMI-kabel, is het möglichk dat er geen geluid wordenuitgevoerd door "BRAVIA" Sync. Stel inDat geval "CTRL HDMI" in op "OFF"(pagea 41) of verbind de audio-uitgangrechtstreeks met de tv inplaats van met het systeme.

Als "PROTECTOR" en "PUSH POWER" afwisselend verschijnen in het uitleesvenster op het Voorpaneel.

Druk op I/ om het systeme uit te schakelen en controller het volgende item nadat "STANDBY" verdwijnt.

• Zijn de ventilatiegaten van het systeem geblokkeerd? Na controle van het bovenstaande item en het oplossen van eventuele problemen, kut u het systeme waar inschaken. Indien u deoorzaak van het probleem Niet kut vinden, zichs nadat u bovenstaand item heb gecontroleerd, neem dan contact op met de dichtst bijzijnde Sony-verdeler.

Als het systeme nog nicht correct Werkt na het nemen van bovenstaande maatregelen, reset u het systeme als volgt:

Gebruik toetsen op het systeem voor de handeling.

1 Druk op I/ om het toestel in te schakelen.
2 Druk op I/ verwijl u op INPUT SELECTOR en VOLUME - drukt.

"COLD RESET" verschijnt en het systeme wordt geset. AMP-menu, geluidsveld enz. worden谈起 ingesteld op de standaardinstellungen.

Technische gegevens

Formaten die door dit system worden ondersteund

De volgende digitale invoerformaten worden door dit systeme ondersteund.

Formaat	Ondersteund/Niet ondersteund
Dolby Digital	○
DTS	○
Lineaire PCM (2-kanaalsgeluid)*	○
Lineaire PCM (5.1-kanaalsgeluid, 7.1-kanaalsgeluid)* (enkel op HDMI)	○
Dolby Digital Plus	×
Dolby True HD	×
DTS-HD	×

• Lineaire PCM aanvaardt bemonsteringsfrequencies van maximaal 48 kHz.

Versterkergedeelte

Uitgangsvermogen (nominaal)

Voor L/Voor R: 65W + 65W

(bij 4 ohm, 1kHz 1 %

THD)

Uitgangsvermogen (referentie)

Voor L/Voor R: 100 W (per kanaal bij

4 ohm, 1 kHz)

Midden: 100 W (bj 4 ohm, 5 kHz)

Subwoofer: 100 W (bij 4 ohm, 100 Hz)

Ingangen

Antenneaansluitingen

75 ohm, asymmetrisch

10,7 MHz

Tussenfrequentie

531kHz - 1.602kHz (met

interval van 9kHz

AM-tunergedeelte

Afstembereik

AM-kaderantenne

Antenne

450 kHz

Tussenfrequente

Luidspreker (SS-CT350)

Voorluidspreker

Luidsprekersystem Volledig bereik

Luidspreker 40mm× 70mm, conustype × 2

Nominale impedantie

Middenluidspreker

Luidspreker 40mm , conustype × 2

Nominale impedantie 4 ohm

Afmetingen (ong.) 996mm× 66mm× 72mm (b/h/d)

Luidsprekerkabels 3m

Subwoofer (SA-WCT350)

Luidsprekersysteme Subwoofer, Bass reflex

Luidspreker 130 mm conustype

Nominale impedantie 4 ohm

Afmetingen (ong.) 196mm× 450mm×

410mm (b/h/d)

Stand-bymodus: 0,3 W of minder (Controle voor HDMI is UIT)

Uitgangsvermogen

(DIGITAL MEDIA PORT) DC OUT: 5V , 700 mA

Ontwerp en technische gegevens können zonder

voorafgaande kennisgeving worden gewijzigd.

A

A/V SYNC 52

Aansluiten

AM-kaderantenne 27

Blu-ray Disc-speler 24

FunctieVolumelimiet43

G

Geluidsonderdrukking 31

Geluidsveld 39

H

Het systeemplaatsen 8

1

INPUT MODE 53

INPUT SELECTOR 29

Installeren 8

N

NIGHT MODE 53

P

PROTECTOR 57

R

Radio 35

Radiozenders 35

s

Slaaptimer 54

SW LEVEL 52

T

TREBLE 52

U

Uitleesvenster op het Voorpaneel 30

V

VOLUME 29, 31

Voorkomen dat de tv omvalt 20
