Producttype	Wasmachine
Model	HW100-B14979NU1
Merk	Haier
Capaciteit	10 kg
Afmetingen (H x B x D)	850 x 595 x 577 mm
Hoogte bij geopende deur	1085 mm
Nettogewicht	65 kg
Spanning	220–240 V ~/50 Hz
Stroomopname	10 A
Maximaal vermogen	2000 W
Waterdruk	0,03 – 1 MPa
Centrifugetoerental (max.)	1400 omw/min
Programma's	14 (Slim, Overhemden, Katoen, Synthetisch, Fijne was, Opfrissen, App, Babyverzorging, AllergyCare, Snel 15', Wol, Centrifugeren, Katoen 20°, Eco 40-60)
Functies	Uitstel, Kreukbescherming, Temperatuur, Snelheid, Extra spoelen, i-tijd, Vlekverwijdering, Kinderbeveiliging, Afstandsbediening
WLAN	Ja (IEEE 802.11b/g/n, 2,4 GHz)
App-besturing	hOn App (Android, Huawei, iOS)
Accessoires	Transportbeveiligingen, Geluidsdempingskussens (optioneel), Blindpluggen
Reiniging en onderhoud	Wasmiddellade, Pompfilter, Inlaatfilter, Trommelreiniging
Veiligheid	Kinderbeveiliging, Deurvergrendeling, Overloopbeveiliging, Aarding vereist
Installatie-instructie	Vlakke vloer, Afstand tot muur minimaal 300 mm bij geopende deur, Waterkraan 3/4", Afvoerslang 80–100 cm boven de vloer
Klantenservice	Haier klantenservice, www.haier.com

Veelgestelde vragen - HW100-B14979NU1 HAIER

Hoe schakel ik de wasmachine in?

Raak de aan/uit-knop aan (afb. 3-2). Het display licht op en de led van de start/pauze-knop knippert. Om uit te schakelen, houdt u de knop 2 seconden ingedrukt.

Wat betekent de foutcode E4?

De code E4 betekent dat het benodigde waterniveau na 12 minuten niet is bereikt of dat er ongewenst water via de afvoerslang wegloopt. Controleer of de waterkraan volledig is geopend en de afvoerslang correct is geïnstalleerd.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de toetsen Snelheid en Signaal gedurende 3 seconden nadat een programma is gestart. Het symbool licht op. Herhaal de handeling om uit te schakelen.

Hoe reinig ik het pompfilter?

Schakel de machine uit en trek de stekker uit het stopcontact. Open het serviceklepje, trek de kleine afvoerslang eruit en laat het water weglopen. Draai het pompfilter tegen de klok in, verwijder achtergebleven resten en spoel het af onder stromend water. Plaats het terug en sluit het klepje.

Kan ik de wasmachine met de app bedienen?

Ja, download de hOn App en verbind de machine met uw WLAN. Selecteer het programma Remote op het bedieningspaneel om de afstandsbediening te activeren. De app maakt starten, stoppen en instellingen mogelijk.

Wat is de maximale belading voor het programma Katoen?

De maximale belading is 10 kg voor model HW100. Houd een afstand van ongeveer 15 cm aan tussen het wasgoed en de bovenrand van de trommel.

Hoe stel ik het centrifugetoerental in?

Druk op de toets Snelheid (afb. 3-9) om het centrifugetoerental te wijzigen of het centrifugeren volledig uit te schakelen (Ø). De selectie varieert per programma.

Wat te doen bij sterke trillingen tijdens het centrifugeren?

Zorg ervoor dat alle transportbeveiligingen zijn verwijderd en dat de machine op een vlakke, stevige vloer staat. Verdeel het wasgoed gelijkmatig in de trommel en vermijd overbelading.

Hoe reinig ik de wasmiddellade?

Trek de lade tot aan de aanslag eruit, druk op de ontgrendelingsknop en trek hem volledig eruit. Spoel hem af onder stromend water en droog het vak vanbinnen. Plaats hem terug.

Kan ik vloeibaar wasmiddel gebruiken?

Ja, maar gebruik geen vloeibaar wasmiddel wanneer de uitstelfunctie actief is. Til de wasmiddelklepkiezer op voor poeder of druk hem in voor vloeibaar wasmiddel (afb. 3-16).

GEBRUIKSAANWIJZING HW100-B14979NU1 HAIER

Gebruikershandleiding Wasmachine

HW90-B14979EU1 HW100-B14979NU1

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re-tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

1-Veiligheidsinformatie....4
2-Productbeschrijving....7
3-Bedieningspaneel 8
4-Programma's 12
5-Verbruik....13
6-Dagelijks gebruik....14
7-hOn....19
8-Milieuvriendelijk wassen....22
9-Zorg en reiniging 23
10-Probleemoplossen 26
11-Installatie 29
12-Technische gegevens....33
13-Klantendienst 34

Voor u het apparaat de eerste maal inschakelt, moet u het veilig-heidsadvies lezen!:

RSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
Zorg ervoor dat alle transportbouten en verpakkingsschroeven verwijderd zijn.
▶ Verwijder alle verpakking en buiten de buurt van kinderen bewaren.
- Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Dagelijks gebruik

• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
  Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.
• Kinderen mogen niet spelen met het apparaat.
  Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is.
  ▶ Bewaar alle wasmiddelen uit de buurt van kinderen.
  Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken.
  U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten.
  U mag het apparaat niet afdekken of omwikkelen tijdens de werking of achteraf zodat eventueel vocht kan verdampen.
  ▶ U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen.
• Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel dichtbij het apparaat.
• Gebruik geen ontvlambaar sprays dichtbij het apparaat.
  ▶ Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.

RSCHUWING!

Dagelijks gebruik

U mag de stekker niet verwijderen of invoeren in de aanwezigheid van ontvlambaar gas
▶ U mag schuimrubber of sponsachtig materiaal wassen in heet water.
▶ U mag geen wasgoed wassen dat vuil is met bloem.
▶ U mag de lade met het wasmiddel niet openen tijdens een wascyclus.
▶ Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet.
▶ U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster.
U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure.
Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoeren. Verwijder de stekker uit het stopcontact om elektriciteit te besparen en uit veiligheidsoverwegingen.
U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen.

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.
▶ Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert.
Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen.
- Gebruik geen waterspray of stoom om het apparaat te reinigen.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klan-tendienst om reparaties te laten uitvoeren.
▶ Verwijder alle vreemde voorwerpen zoals metalen voorwerpen, chemicaliën, breekbare goederen, brandende kaarsen of sigaretten, etc. van het apparaat.

Installatie

Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen.
Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.

ARSCHUWING

Installatie

• Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C.
  Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk.
  ▶ U mag het apparaat niet blootstellen aan vorst, warmte of direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).
  Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien.
  ▶ Gebruik geen multi-stekker adapters of verlengsnoeren.
  Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gebruikt.
  Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien.
• Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden.

Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn.

Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aangebracht en dat er geen lekken zijn.

Beoogd gebruik

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kle- dingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.

nerking: Afwijkingen

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.

2.1 Afbeelding van het apparaat

Voorzijde (afb. 2-1):

1 Wasmiddel/wasverzachter lade
2 Werkblad
3 Bedieningspaneel
4 Deur
5 Filterdeksel
6 Instelbare voetjes

Achterzijde (Afb. 2-2):

1 Transportbouten (T1-T4)
2 Deksel achteraan
3 Deksel achteraan schroeven (9EA)
4 Netsnoer
5 Afvoerslang
6 Waterinlaatklep

2.2 Accessoires

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.3):

Inlaatslang

Afdichtpluggen

Afvoerslang beugel

2x

2x

Gebruikers- handleiding

3-Bedieningspaneel

1 "Aan-uit" knop 3. Scherm 5. Functieknop
2 Programma selectieschakelaar 4. Wasmiddel/wasverzachter lade 6. "Start/Pause"-knop

merking: Geluidssignaal

In de volgende situaties heeft een geluidssignaal standaard geen geluid:

▶ wanneer een knop wordt ingedrukt

▶ aan het einde van een pro- gramma

▶ wanneer men draait aan de programmaselectieknop

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK (zie P18 6.13).

3-2

Simple white power button icon on dark background (no text or symbols)

3.1 "Aan-uit" knop

Druk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Houd de knop vervolgens ca. 2 seconden ingedrukt om uit te schakelen. Als er geen onderdeel van het paneel of programma wordt ingeschakeld, zal de machine automatisch uitschakelen.

merking: Stroom uitschakelen

Zonder WIFI aansluiting, het ingeschakelde apparaat schakelt automatisch uit als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Met wifi-aansluiting, de wachttijd is 24 uur.

3.2 Programma selectieschakelaar

Met kan één van 14 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weergegeven.

3.3 Scherm

Het scherm (Afb. 3-4) geeft de volgende informatie weer:

▶ Wasduur
▶ Eindtijd startuitstel
▶ Foutcodes en onderhoudsinformatie
▶ Weergavesymbolen
▶ Snelheid. temperatuur, etc.

	De deur van de trommel is vergrendeld
	Apparaat is verbonden met Wifi
	Bedieningspaneel vergrendeling
	Antikreuk
	Stoom: bepaalde Programma's hebben een stoomfunctie

3.4 Functieknoppen

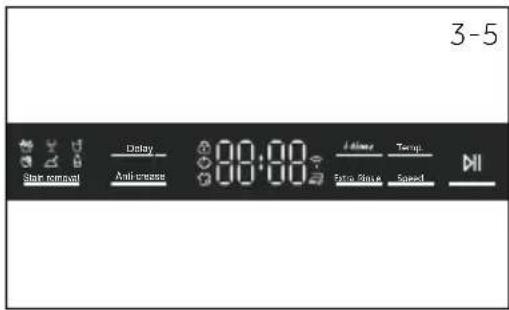

De functieknoppen (Afb. 3-5) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven.

Als het apparaat wordt uitgeschakeld of een nieuw programma ingesteld, worden alle opties uitgeschakeld. Als een knop meerdere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken.

Voor een optimaal resultaat in elk programma heeft Haier goed gedefinieerde specifieke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

3.4.1-Functieknop "Startuitstel"

Druk op deze knop (Afb. 3-6) om het programma te starten met startuitstel. Het uitstel kan worden verhoogd in stappen van 30 minuten van 0,5 tot 24 uur (de eindtijd is langer dan de originele programmaduur). Wanneer bijvoorbeeld 6:30 wordt weergegeven, betekent dit dat het wasprogramma zal eindigen na 6 uur en 30 minuten. Raak de "Start/Pause"-knop aan om het startuitstel in te schakelen. Dit is niet van toepassing op het centrifugeren, verfrissen, afstand programma.

nerking: Vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

3-Bedieningspaneel

3-7

3.4.2-Functieknop "Anti-kreuk"

Voor die programma's die de functie "Anti-kreuk" kunnen selecteren (Fig. 3-7), druk op de knop "Anti-kreuk" om deze functie te selecteren en het bijbehorende pictogram zal oplichten. Druk nogmaals of selecteer een ander programma, deze functie wordt geannuleerd. Onder de functie "Anti-kreuk" verlaagt het maximale centrifugetoerental. Na het centrifugeren blijft de wasmachine intermitterend werken om de kleding af te schudden om schimmel en geur te voorkomen, kreuken te verminderen en ze gladder te maken na het ophangen. Tijdens de werking zal het LED-display " - " " -- " " --- " " ---- " tonen en deze fase duurt maximaal 12 uur, gebruikers kunnen op "Start/Pauze" drukken om het programma te beëindigen op elk moment.

3-8

3.4.3 Functieknop "Temp."

Raak deze knop (Afb. 3-8) aan om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht (het scherm “--”), wordt het water niet opgewarmd.

3-9

3.4.4 Functieknop "Snelheid"

Druk op deze knop (Afb. 3-9) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm ("∅"), wordt het wasgoed niet gecentrifugeerd.

3-10

3.4.5 Functieknop "Extra rinse"

Raak deze knop (Afb. 3- 10) aan om het wasgoed intensiever te spoelen met fris water. Dit wordt aanbevolen voor personen met een gevoelige huid. Door de knop meerdere malen aan te raken, kan men één tot drie bijkomende cycli selecteren. Ze verschijnen op het scherm als P--0/ P--1/ P--2/ P--3. Andere programma-opties worden weergegeven.

3-11

3.4.6 Functieknop "i-time"

Deze functie (Afb. 3-11) benadrukt de verschillende wastijden. Niet alle programma's kunnen deze functie selecteren. Zie P12 voor de programma's die deze functie kunnen selecteren.

3-12

3.4.7 Functieknop "Start/Pause"

Raak deze knop (Fig. 3-12) zacht aan om het huidige programma te starten of te onderbreken.

3-13

3.4.7 "Vlekken" knop

Raak deze knop (Afb. 3-13) aan om speciale functies te selecteren voor vlekken. De symbolen worden verklaard in de volgende tabel..

Gras

Wijn

Sap

Bloed

Aarde

Melk

3.5 Kinderslot

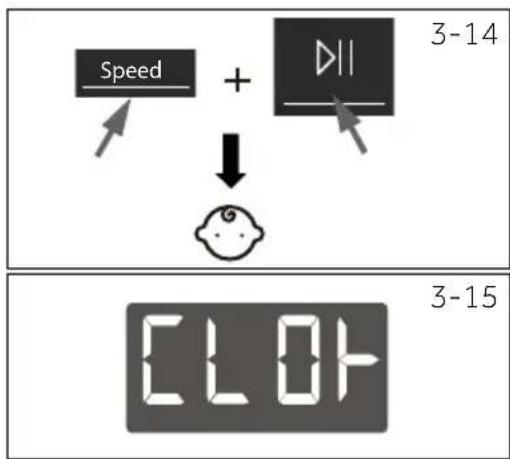

Een programma kiezen en daarna starten, raak de knop "Snelheid" en "" (Afb. 3- 14) gelijktijdig aan gedurende 3 seconden om alle paneelelementen te blokkeren tegen activering, paneelweergave: Om te ontgrendelen, raakt u deze beide knoppen opnieuw aan. De kinderslot indicator licht op wanneer het kinderslot werkt. De functie is optioneel wanneer de machine werkt.

Het scherm geeft [LOI- (Afb. 3-15) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief.

• Het kinderslot dat handmatig is ingesteld moet handmatig worden geannuleerd of het wordt automatisch geannuleerd aan het einde van toets Programma. Het uitschakelen en de foutinformatie zullen het kinderslot niet annuleren. Het werkt nog steeds de volgende maar het apparaat wordt ingeschakeld.
  Houd het ingedrukt gedurende 3 seconden. Het kinderslot schakelt over op volledig licht en het kinderslot wordt ingeschakeld.
• Het kinderslot kan worden ingesteld of geannuleerd met de hOn app.

3.6 Wasmiddel lade

Open de lade van de dispenser, er zijn drie compartimenten zichtbaar (Afb. 3-16):

1. Het hoofdwasvak voor poeder of vloeibaar wasmiddel.
2. Wasmiddel klep selectie, til omhoog voor poederwas-middel, houd het omlaag voor vloeibaar wasmiddel.
3. Vak voor de wasverzachter
4. Voorwasvak voor een kleine hoeveelheid wasmiddel.
5. Vergrendeling tab, druk deze omlaag om de lade van de dispenser te verwijderen.

De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende wastemperaturen. Raadpleeg de handleiding van het oplosmiddel.

Opmerking: De procedure om het aantal cycli te controleren dat de machine heeft uitgevoerd

Procedure: selecteer in de stand-bymodus eerst het Programma "katoen" en druk vervolgens op "temp." en "snelheid" tegelijkertijd, het zal het aantal lopende cycli gedurende 2 seconden weergeven, en dan terug naar de stand-by-interface. De cumulatieve werkingcycli zullen 1 optellen na het Programma eindigt. De lopende cycli worden in hexadecimale vorm weergegeven indien hoger dan 9999.

- Ja, - Optioneel, / Nee

Oplosmiddel compartiment voor:

① Wasmiddel of poeder
② Verzachter of verzorgingsproduct
3 Voorwassen poeder 3)

Programma

Max. ladingin kgHW90/HW100

Temperatuur

1 23Stoftype

Voor-instelling cen-trifu-geer-snel-heidin tpm

Functie

Vlekken verwijdering

in °C ^1) selec-teerbaar bereik

Voorinstelling

i-time

Antikreuk

Extra spoelen

Startuitstel

Intelligent

9/10

*tot60

40

●

●

/

Licht vuil gemengd wasgoed van katoen en synthetische stoffen

1000

● ● ● ● ●

Hemd

2/3

*tot40

40

●

●

○

Katoen/Synthetisch

1000

● ● ● ● ●

Katoen

9/10

*tot90

40

●

●

○

Katoen

1400

● ● ● ● ●

Synthe-tisch

4,5/5

*tot60

40

●

●

○

Synthetische of gemengde stoffen

1200

● ● ● ● ●

Delicaat

1/1

*tot30

30

●

●

/

Delicaat wasgoed en zijde

600

●

/

●

/

Vernieuwen

1/1

/////

Katoen

/////

Afstands bediening

/////

/////

Babykledij

4,5/5

*tot 90

60

●

○

○

Katoen/Synthetisch

1000

● ● ● ● ●

AllergyCare

9/10

*tot90

60

●

○

○

Katoen/Synthetisch

1000

● ● ● ●

/

Quick 15^2)

1/1

*tot 40

*

●

○

/

Katoen/Synthetisch

1000

● ● ● ●

/

Wol

1/1

*tot40

*

●

/

/

Machine wasbare stof van wol of met wol-inhoud

800

●

/

●

/

Centrifu-geren

9/10

/////

Niet-delicate stof

1000

/

●

///

Katoen 20^

9/10

/

/

●

○

○

Katoen

1000

● ● ● ● ●

Eco 40-60

9/10

/

/

●

○

/

/

/////

● /

* Water is niet verwarmd.
1) Kies 90°C enkel als wastemperatuur voor hygiënische vereisten
2) Verminder de hoeveelheid wasmiddel omdat de programmaduur kort is.
3) Geen of een kleine hoeveelheid poeder wasmiddel. Er kan een kleine hoeveelheid wasmiddel worden toegevoegd aan de voorwasfunctie op de APP. Wanneer u zware ladingen wast, kan de Reinigen machine hard trillen of bewegen wanneer de kledingstukken worden gewassen. Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving om de kwaliteit te verbeteren.

Scan de QR-code op het energielabel voor informatie over het energieverbruik. Het reële energieverbruik kan verschillen van het verklaarde verbruik in naargelang de lokale omstandigheden.

Het apparaat is uitgerust met een lading herkenning. Met een kleine lading wordt de energie, het water en de wasduur automatisch verminderd in sommige programma's. De weergegeven standaardtijd kan variëren naargelang het gewicht van het wasgoed, "Smart, Synthetisch, Katoen, Katoen 20°C, Eco 40-60°" programma.

Indicatieve informatie (volgens de verordening van de commissie (EU) 2019/2023):

Nominaal vermogen	Programma	(kg)	(UU:MM)	ENERG†(kWu/cyclus)	(L/cyclus)	Max. temperatuur(°C)	Effectieve snelheid(RPM)	Resterend vocht (%)
	Eco 40-60 9,0 03:48	0.710 64,0	28 1330 53,0
	Eco 40-60 4,5 02:52	0.395 36,0	26 1330 53,0
	Eco 40-60 2,5 02:48	0,245 28,0	25 1330 55,0
9 kg	Katoen 20°C	9,0 00:53	0,300 80,0	20 1000 65,0
	Katoen 60°C	9,0 01:46	2,000 80,0	57 1400 55,0
	Wol 30°C 1,0 00:45	0,380 40,0	30 800 37,0
	Quick15'30°C	1,0 00:23	0,380 40,0	30 1000 65,0
	Eco 40-60 10,0 03:58	0,780 67,0	28 1330 53,0
	Eco 40-60 5,0 02:58	0,470 39,0	26 1330 53,0
	Eco 40-60 2,5 02:48	0,245 28,0	25 1330 55,0
10 kg	Katoen 20°C	10,0 00:53	0,300 80,0	20 1000 65,0
	Katoen 60°C	10,0 01:46	2,000 80,0	57 1400 55,0
	Wol 30°C 1,0 00:45	0,380 40,0	30 800 37,0
	Quick15'30°C	1,000:23	0,380 40,0	30 1000 65,0

Behalve Eco 40-60, de waarde voor elk programma is slechts een indicatie.

6-Dagelijks gebruik

6.1 Voeding

Sluit de wasmachine aan op het lichtnet (220V tot 240V\~/50Hz; afb. 6-1). Raadpleeg ook de sectie INSTALLATIE (P-32).

6.2 Waterverbinding

• Controleer of de watertoevoer schoon en in goede staat is, voor u de wateraanvoerslang aansluit.
  ▶ Draai de kraan open (Afb. 6-2).

merking: Strakheid

Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de aanvoerslang door de kraan open te draaien.

6.3 Wasgoed voorbereiden

▶ Sorteer de kledij naargelang de stof (katoen, synthetisch, wol of zijde) en vuilheid (afb. 6-3). Let op de onderhoudssymbolen op de etiketten.
▶ Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen.
▶ Maak de zakken leeg (sleutels, munten, etc.) en verwij - der hardere decoratieve voorwerpen (bijv. spelden).
Kledingstukken zonder zomen, delicaat wasgoed en fijn geweven textiel zoals fijne gordijnen moeten in een waszak worden geplaatst (handwassen of de stomerij zijn betere opties).
▶ Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knoppen stevig zijn aangenaaid.
▶ Plaats gevoelige items zoals wasgoed zonder een ste - vige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak.
▶ Ontvouw grote stukken wasgoed zoals beddengoed, spreien, etc.
▶ Draai jeans, gedecoreerde of kleur-intensieve textiel binnenste buiten; was ze mogelijk afzonderlijk.

ELET!

Niet-textiel en kleine, losse items, of items met een scherpe rand kunnen defecten veroorzaken en schade toebrengen aan de kledij en het apparaat.

6.4 Zorgtabel

Wassen

	Wasbaar tot 95°Cnormaal programma		Wasbaar tot 60°Cnormaal programma		Wasbaar tot 60°Cdelicaat programma
	Wasbaar tot 40°Cnormaal programma		Wasbaar tot 40°Cdelicaat programma		Wasbaar tot 40°Chel delicaat programma
	Wasbaar tot 30°Cnormaal programma		Wasbaar tot 30°Cdelicaat programma		Wasbaar tot 30°Chel delicaat programma
	Handwassenmax. 40°C		Niet wassen
Bleken
	Bleken toegestaan Enkel zuurstof/niet-chloor			Niet bleken
Drogen
	Trommeldrogenmogelijk normaletemperatuur		Trommeldrogenmogelijk lagere tem- peratuur		Niet trommeldrogen
	Drogen aan de waslijn Plat: drogen
Strijken
	Strijken op een maxi-mum temperatuurtot 200°C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom(stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Bleken

	Bleken toegestaan Enkel	stof/niet-chloor	[Niet bleken
Drogen
	Trommeldrogen mogelijk normale temperatuur		Niet trommeldrogen
	Drogen aan de waslijn Platdrogen
Strijken
	Strijken op een maxi-mum temperatuur tot 200°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Niet stomen
	Professioneel nat reinigen

Drogen

	Trommeldrogen mogelijk normale temperatuur		Trommeldrogen mogelijk lagere temperatuur		Niet trommeldrogen
	Drogen aan de waslijn Pla gen
Strijken
	Strijken op een maxi-mum temperatuur tot 200°C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Strijken

	Strijken op een maxi-mum temperatuur tot 200 °C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Niet al deze symbolen worden weergegeven in het apparaatmenu.

6.5 Het apparaat laden

▶ Plaats het wasgoed stuk voor stuk in de trommel.

Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de lading en trommel.
- Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

6-Dagelijks gebruik

6.6 Het wasmiddel selecteren

De efficiëntie en de prestatie van het wasprogramma wordt bepaald door de kwaliteit van het wasmiddel.
- Gebruik enkel wasmiddel dat is goedgekeurd voor wasmachines.
Indien noodzakelijk moet u specifieke wasmiddelen gebruiken, bijv. voor synthetische stoffen of wol.
▶ Zie tips voor de aanrechtblad wasmiddel stickers
- Gebruik geen stoom reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten.

Kies het beste wasmiddel

	Type wasmiddel
Programma	Universeel Kleur Delicaat Speciaal Wasverzachter
Intelligent	L/P L/P - -		○
Hemd	L/P L/P - -		○
Katoen	L/P L/P - -		○
Synthetisch	-	L/P - -	○
Delicaat	-	- L/P	L/P	○
Vernieuwen	-	-	--	-
Afstandsbediening 📞	-	-	--	-
Babykledij	-	- L/P	L/P	○
Anti-allergie	L/P L/P - -		○
Quick 15' 2)	L	L	--	○
Wol	-	- L/P	L/P	○
Centrifugeren	-	-	--	-
Katoen 20°C	L/P L/P - -		○
Eco 40-60	L/P L/P - -		○

L = gel-/vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

We raden aan de volgende producten te gebruiken:

▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C)
▶ Kleur wasmiddel: 20°C tot 60°C (optimaal gebruik: 30-60°C)
▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

* Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.
* Als u de watertemperatuur 60°C of meer kiest, raden wij u aan minder wasmiddel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of synthetische stoffen.
* Het is beter minder poeder of poeder zonder schuim te gebruiken.
*Het type wasmiddel dat wordt gebruikt in de afstandsbediening is het onderwerp van de eigenlijke procedure.

6.7 Wasmiddel toevoegen

1. Open de wasmiddellade.
2. Plaats de vereiste middelen in de overeenstemmende bakjes (Afb. 6-4)
3. Sluit de lade zachtjes.

erking: Geurtjes verwijdering

▶ Verwijder wasmiddelresten uit de wasmiddellade vóór het volgende gebruik.
- Gebruik niet te veel wasmiddel of wasverzachter.
▶ Volg de instructie op de verpakking van het wasmiddel.
▶ Vul het wasmiddel altijd bij net voor het begin van de wascyclus.
▶ Geconcentreerd vloeibaar wasmiddel moet worden aangelengd met water voor het wordt toegevoegd. .
- Gebruik geen vloeibaar wasmiddel als "Startuitstel" is geselecteerd.
Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoudssymbolen op alle etiketten en met de programmatabel.

6.8 Het apparaat inschakelen

Raak de "Power" knop aan om het apparaat in te schakelen (Afb. 6-5). Het LED-lampje van de "Start/Pauze" knop knippert.

6.9 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een programma dat past bij de graad van vervuiling en het type wasgoed.

Draai aan de programmaknop (Afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje licht op en de standaardinstellingen worden weergegeven.

nerking: Eerste gebruik

Voor het eerste gebruik raden we aan het programma "COTTON+90°C+600rpm te" gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

6.10 Individuele selecties toevoegen

Selecteer de gewenste opties en instellingen (Afb. 6-7). Voor meer informatie verwijzen wij naar Bedie-ningspaneel.

6.11 Het wasprogramma starten

Raak de "Start/Pauze" knop (Afb. 6-8) aan om het programma te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend. Het apparaat werkt in overeenstemming met de aanwezige instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren.

6.12 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten.

Om een actief programma en alle individuele instellingen te annuleren

Raak de knop "Start/Pause" knop aan om het actieve programma te onderbreken. Selecteer een nieuw programma om het te starten.

6.13 Na het wassen

merking: Deurvergrendeling

Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascyclus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving).
In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het centrifugeren is het niet mogelijk de deur te openen; Loc I- verschijnt

1. Aan het einde van het programma verschijnt End.
2. Het apparaat schakelt automatisch uit.
3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen.
4. Schakel de watertoevoer uit.
5. Ontkoppel het netsnoer.
6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de ze niet in gebruik is.
7. Kleine kledingstukken kunnen gemakkelijk aan de wand plakken na het centrifugeren aan hoge snelheid. Vergeet deze kledingstukken niet wanneer u de deur opent om de kleding te verwijderen.

herking: Stand-bymodus / energiebesparende modus

Het ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Power" knop.

6.14 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd:

1. Het apparaat inschakelen.
2. Selecteer het "Centrifugeren" programma.
3. Druk gelijktijdig op de knop "Antikreuk" en "Snelheid" gedurende ca. 3 seconden. "bEEP on" verschijnt en de zoemer wordt uitgeschakeld.

Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. "bEEP oFF" verschijnt.

bmerking: Afwijkingen

Omwille van de constante updates van hOn, kunnen de functies en de scherm interface van de APP verschillen van de volgende beschrijving.

7.1 Algemeen

Dit apparaat is voorzien van wifi. Met de hOn app kunt u uw smartphone gebruiken om het programma te bedienen.

ARSCHUWING!

Observeer de veiligheidsmaatregelen in deze handleiding en zorg ervoor dat deze worden nageleefd, zelfs als het apparaat wordt gebruikt via de hOn APP wanneer u niet thuis bent. U moet ook de instructies volgen in de hOn app.

7.2 Vereisten

1. Eén draadloze router (802.11b/g/n protocol) dat enkel de frequentieband van 2.4 GHz ondersteunt. De lengte van de router SSID bevat 1-32 tekens (inclusief 1 en 32) en het wachtwoord bevat 8-64 tekens. Minimum lengte van het wachtwoord is 8 tekens. Router coderingmethoden omvatten open, WPA-PSK en WPA2-PSK.
2. De APP is beschikbaar voor Android, Huawei of iOS apparaten, zowel voor tablets en smartphones.
3. Het apparaat wordt geïnstalleerd op een plaats waar hij een sterk wifi-signaal kan ontvangen. Zodra het apparaat correct is geassocieerd met de app maar er geen goede verbinding met de draadloze router verschijnt er geen wifi-pictogram op het scherm.

7.3 De download en installatie van hOn app:

Download de hOn App op uw apparaat met de volgende QR-code:

De registratie is vereist bij het eerste gebruik of wanneer de formele account wordt verwijderd/afgesloten. Voor een bijkomend gebruik moet u de gebruikersnaam en het wachtwoord invoeren nadat u zich aanmeldt.

7.4 Registratie en APP koppeling

1. Verbind de smartphone met het thuis wifi-netwerk waarmee u het product wenst te verbinden.
2. Open de APP.
3. Maak het gebruikersprofiel aan (of meld u aan als het reeds eerder is aangemaakt).
4. Sluit de deur.
5. Koppel het apparaat op basis van de instructies op het scherm.

Het is niet mogelijk het apparaat te verbinden met een openbaar WIFI- netwerk Dit kan defecten veroorzaken.

merking: Gebruik dezelfde wifi

Verbind de smartphone met het netwerk waarmee u het product wenst te verbinden.

7.5 Afstandsbediening inschakelen

1. Controleer of de router is ingeschakeld en verbonden is met het internet.
2. Laad het wasgoed en sluit de deur.
3. Selecteer het "Afstands bediening" programma, de deur wordt vergrendeld.
4. Start de cyclus met de APP, het bedieningspaneel wordt uitgeschakeld. Behalve voor de knop "Start/Pauze" en "Aan-/Uit-knop".
5. Aan het einde van de cyclus ontgrendelt de deur en de afstandsbediening schakelt uit.
6. Na 2 minuten schakelt het apparaat uit.

merking: Afstandsbediening verval

Als de afstandsbediening is ingeschakeld, en de eindgebruiker kan geen cyclus starten via de app binnen de 10 minuten, schakelt het apparaat over op de Netwerk startuitstelmodus en houd de afstandsbediening ingeschakeld gedurende 24 uur, en schakelt daarna uit.

7.6 Afstandsbediening uitschakelen

1. Als u de afstandsbediening wilt afsluiten wanneer de cyclus is ingeschakeld, drukt u op de Start/Pause knop op de afstandsbediening. De cyclus wordt gepauzeerd en de afstandsbediening knippert.
2. Als dit aanhoudt, zal de deur ontgrendelen.
3. Om de cyclus te hervatten, moet u de deur sluiten en drukken op de knop START/PAUSE. De afstandsbediening wordt opnieuw ingeschakeld en ze wordt vastgezet.
4. Bedien het apparaat met de APP.

7.7 Einde van de cyclus met de afstandsbediening ingeschakeld

1. Aan het einde van de cyclus zal de deur ontgrendelen en de afstandsbediening zal worden uitgeschakeld.
2. Na 2 minuten wordt het apparaat automatisch uitgeschakeld.

7.8 Configuratiegegevens verwijderd

1. Selecteer het "Afstands bediening" programma;
2. "hON"/"hOFF" verschijnt op het scherm.
3. Druk de knop "Uitstel" in gedurende 5 seconden tot "PAl r" verschijnt.
4. De configuratiegegevens worden verwijderd en de configuratie wordt gereset. Draai daarna aan de knop om een ander programma te selecteren of op uitschakelen om af te sluiten.

omerking: Netwerk verificatiegegevens annulering/reset

Volg deze procedure enkel als u uw wasmachine wilt verkopen.

euverantwoordelijk gebruik

▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken.
▶ Niet overladen (handbreedte tussenruimte boven wasgoed).
▶ Voor licht vervuild wasgoed selecteert u het Quick 15' programma.
▶ Gebruik exacte doseringen van elk wasmiddel.
Kies het laagste geschikte wastemperatuur - moderne wasmiddelen reinigen efficient onder 60°C.
▶ Verhoog de standaardinstellingen enkel als er veel vlekken zijn.
▶ Selecteer de max. centrifugeersnelheid als men een binnenlandse droogmachine gebruikt.

merking: Algemene informatie:

• Het Eco 40-60-programma is in staat om normaal bevuild katoenen wasgoed dat is aangegeven als wasbaar op 40°C of 60°C in dezelfde cyclus te reinigen en dat dit programma wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen;
• De meest efficiënte programma's in termen van energieverbruik zijn over het algemeen de programma's die bij lagere temperaturen en een langere duur presteren;
  ▶ Geluiden en resterend vocht worden beïnvloed door de centrifugecyclus: hoe meer lawaai en hoe lager het resterende vocht.

9.1 De wasmiddellade reinigen

U moet altijd goed opletten of er geen wasmiddelresten zijn. Reinig de lade regelmatig (Afb. 9-1):

1. Trek de lade uit tot ze stopt.
2. Druk op de vrijgave knop en verwijder de lade.
3. Neem de binnenzijde van de wasbak af met een handdoek.
4. Spoel daarna de lade tot ze schoon is en plaats de lade opnieuw in het apparaat.

9.2 De machine reinigen

▶ Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud.
- Gebruik een zachte doek met vloeibare zeep om de machine behuizing (Afb. 9-2) en de rubberen onderdelen te reinigen.
- Gebruik geen organische chemicaliën of schurende oplos - middelen.

9.3 Waterinlaatklep en inlaatklepfilter

Om blokkeringen van de watertoevoerleiding door vaste stoffen zoals kalk te voorkomen, moet u het inlaatklepfilter reinigen.

• Ontkoppel het netsnoer en sluit de watertoevoer.
  ▶ Schroef de wateraanvoerslang los van de kraan (Afb. 9-3).
  ▶ Spoel de filters met water en een borstel (Afb. 9-4).
  ▶ Voer het filter in en installeer de inlaatslang.
  ▶ Open de kraan om te zien of deze lekt.

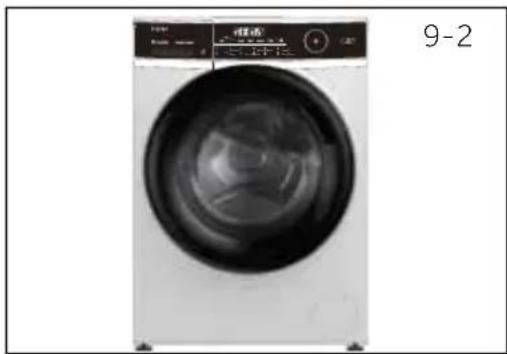

9.4 De trommel reinigen

Verwijder per ongeluk gewassen kledingstukken, in het bijzonder metalen voorwerpen zoals spelden, munten, etc. uit de trommel en de groef van de deurpakking (rubberen ring) want deze kunnen roestvlekken en schade veroorzaken..
- Gebruik een chloorvrij reinigingsmiddel om roestvlekken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel.
- Gebruik geen harde voorwerpen of staalwol voor de reiniging.
▶ Na de procedure opent u de deur, gebruik een handdoek om de vlekken en het schuim rond de pakking te reinigen. Houd de binnen- en buitenzijde van de pakking schoon (Afb. 9-5).

Voor regelmatig onderhoud raden we aan om minimaal 1 keer per 100 wasbeurten het programma "COTTON +90 °C+600rpm" gebruiken om mogelijke bijtende resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) of gebruik een speciale machinereiniger

9-Zorg en reiniging

9.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

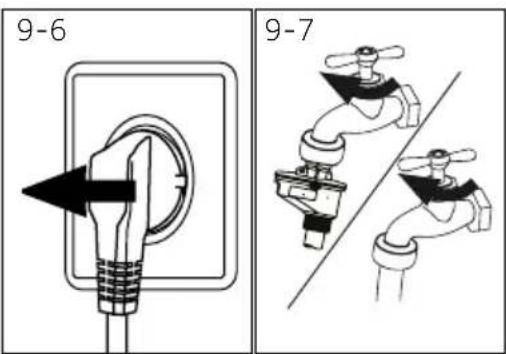

1. Haal de stekker uit het stopcontact (afb. 9-6).
2. Draai de kraan dicht (afb. 9-7).
3. Open de deur om de opbouw van vocht en geurtjes te voor - kommen. Laat ze open wanneer de machine niet in gebruik is.

Voor het volgende gebruik moet u het netsnoer, de waterinvoerleiding en de afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn.

9.6 Pompfilter

Reinig het filter één maal per maand en controleer het pompfilter bijvoorbeeld als het apparaat:

▶ Voert geen water af.
▶ Centrifugeert niet.
▶ Veroorzaakt abnormaal lawaai tijdens de werking.

1. Schakel de machine uit en verwijder de stekker uit het stopcontact (Afb. 9-8).

2. Duw en open het onderhoudsluik (Afb. 9-9).

3. Gebruik een vlakke container om het water op te vangen (Afb. 9-10). Dit kan een grote hoeveelheid water zijn!

4. Verwijder de afvoerslang en houd de uiteinden boven de container (Afb. 9-10).

5. Verwijder de afdichtingsstop uit de afvoerslang (Afb. 9-10).

6. Nadat u al het water gedraineerd hebt, sluit u de af - voerslang (Afb. 9-11) en brengt u ze opnieuw aan in de machine.

1. Schroef de schroeven los en verwijder het pompfilter tegen wijzerzin (Afb. 9-12).

2. Verwijder verontreinigingen en vuil (Afb. 9-13).

WAARSCHUWING!

Gevaar van brandwonden! Het water in het pompfilter kan heet zijn! Voor u een handeling uitvoert, moet u het water laten afkoelen.

1. Reinig het pompfilter zorgvuldig, bijv. onder stromend water (Afb. 9-14).
2. Breng het opnieuw stevig aan (Afb. 9- 15).
3. Sluit de service klep.

GELET!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig aangedraaid is, kan water ontsnappen.
▶ Het filter moet aangebracht zijn, zo niet kan dit tot lekken leiden.

10-Probleemoplossen

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

RSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶ Voor de veiligheid van de eindgebruiker worden zelf-reparaties of niet-professionele reparaties afgeraden. Neem contact op met de dienst na verkoop.

10.1 Informatiecodes

De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd.

Code Bericht
1:25	De resterende wasduur is 1 uur en 25 minuten.
6:30	De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 min
End	De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.
Locl -	De deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of centrifugeercyclus.
bEEP oFF	De zoemer wordt uitgeschakeld.
bEEP on	De zoemer wordt ingeschakeld.
CLOI -	De functietoetsen zijn gesloten. Het programma wijzigen is ongeldig.

10.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing
CLrFLtr	Draineringsfout, water wordt niet volle-dig afgevoerd binnen 6 minuten.	Reinig het pompfilter.Controleer de installatie van de afvoerslang.
E2	Vergrendelingsfout.	Sluit de deur correct.
E4	Het waterniveau niet bereikt na 12 minuten.Afvoerslang blijft doorlopend overhe-velen.	Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.Controleer de installatie van de afvoerslang.
E8	Water beschermingsniveau fout• Neem contact op met de dienst na verkoop.
E5	Draineringsfout, water wordt niet volledig afgevoerd binnen de ingestelde tijdsduur (Verfrissen prog.)
F3	Temperatuursensor storing• Neem contact op met de dienst na verkoop.
F4	Verwarmingsfout• Neem contact op met de dienst na verkoop.
F7	Motorstoring.	Neem contact op met de dienst na verkoop.
FA	• Waterniveau sensorfout • Neem contact op met de dienst na verkoop.
FH	• De IOT-module is niet geconfigureerd	• Neem contact op met de dienst na verkoop.
FCO of FC I of FC2	• Abnormale communicatiefout • Neem contact op met de dienst na verkoop.
Unb	• Lading niet in evenwicht fout • Controleer en breng de lading in evenwicht in de trommel.Verminder de lading.
Fb	• Machine lek • Open afvoerpomp naar afvoer. Schakel de machine uit.• Neem contact op met de dienst na verkoop.

10.3 Probleemoplossen zonder weergavecode

Probleem Oorzaak Oplossing
Wasmachine werkt niet.	• Programma is nog niet gestart.• Deur is niet correct gesloten. • Sluit de deur correct.• Machine is niet ingeschakeld. • Schakel de machine aan.• Stroompanne. • Controleer de stroomstekker.• Kinderslotfunctie ingeschakeld. • Schakel kinderslot uit.	• Controleer het programma en start het.
Wasmachine niet ge-vuld met water.	• Geen water.• Inlaatslang is gebogen.• Inlaatslangfilter is geblokkeerd.• Waterdruk is minder dan 0,03 MPa.• Deur is niet correct gesloten. • Sluit de deur correct.• Watertoevoer defect.	• Controleer de waterkraan.• Controleer de inlaatslang.• Verwijder de blokkering uit het inlaatslangfilter.• Controleer de waterdruk.• Controleer de watertoevoer.
De machine draineert terwijl ze wordt opge-vuld.	• De afvoerslang hangt lager dan 80 cm.• Het uiteinde van de afvoerslang kan in het water hangen.	• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.• Zorg ervoor dat de afvoerslang niet in het water hangt.
Fout tijdens drainering.	• Afvoerslang is geblokkeerd.• Het pompfilter is geblokkeerd.• Het uiteinde van de afvoerslang is hoger dan 100 cm boven de vloer.	• U moet de blokkering verwijderen uit de afvoerslang.• Reinig het pompfilter.• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.
Sterke trillingen tijdens het centrifugeren.	• Niet alle transportbouten werden verwijderd.• Het apparaat staat niet op een stevige ondergrond.• De lading in de machine is niet correct.	• Verwijder alle transportbouten .• Zorg voor een stevige ondergrond en een genivelleerde plaatsing.• Controleer het gewicht en het evenwicht van de lading.
De werking stopt voor het einde van de wascyclus.	• Water of elektrische fout.	• Controleer de stroom- en water-toevoer.
De machine stopt ge-durende een bepaalde periode.	• Het apparaat geeft een foutcode weer.• Probleem omwille van het ladingpatroon.• Programma voert de spoelcyclus uit.	• Overweeg de weergavecodes.• Verminder de lading of pas ze aan.• Annuleer het programma en start het opnieuw.

10-Probleemoplossen

Probleem Oorzaak Oplossing
Overtollig schuim drijft in de trommel en/of de wasmid-dellade.	Wasmiddel is niet geschikt.Overmatig gebruik van wasmiddel	Controleer de wasmiddel aanbe-velingen.
Automatische aanpassing van de wastijd.	De duur van het wasprogramma wordt aangepast.	Dit is normaal en heeft geen impact op de werking.
Centrifugeren mislukt.	Wasgoed niet in evenwicht. Controleer de lading en het was-goed en laat het centrifugeerpro-gramma opnieuw draaien
Ontoereikend wasre-sultaat.	Graad van vervuiling stemt niet overeen met het geselecteerde programma.Onvoldoende wasmiddel aanwezig.Kies het wasmiddel in overeen-stemming met de graad van vervuiling en de specificaties van de fabrikant.Maximum lading is overschreden.Verminder de lading.Wasgoed was ongelijkmatig verdeeld in de trommel.Breng het wasgoed losser aan.
Er zijn waspoeder resten aanwezig op het wasgoed.	Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achterblijven op het wasgoed.	Extra spoelen uitvoeren.Probeer de puntjes weg te borste-len van uw droge wasgoed.Kies een ander wasmiddel.
Wasgoed heeft grijze vlekken.	Veroorzaakt door vetten zoals oliën, crèmes of zalfjes.	Behandel het wasgoed vooraf met een speciaal reinigingsmiddel.

erking: Schuimvorming

Als er te veel schuim aanwezig is tijdens het centrifugeren, stopt de motor en de afvoerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder centrifugeren.

Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst.

10.4 In het geval van een stroomstoring

Als een wasprogramma wordt onderbroken door een stroomstoring is de deur mechanisch geblokkeerd.

Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur.

Gevaar voor brandwonden!

Het waterniveau moet worden verlaagd zoals beschreven in "Pump filter". Trek niet aan de hendel (A) onder de onderhoudsklep (Afb.10-1) tot de toets deur met een zachte klik wordt ontgrendeld. Breng daarna alle onderdelen opnieuw aan.

merking: Ontgrendel de deur

Wanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55°C, de interne trommel heeft niet gedraaid) kan de deuren van de machine ontgrendelen.

11.1 Voorbereiding

▶ Verwijder het apparaat uit de verpakking.
Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen. Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek.

nerking: Weggooien van de verpakking

Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.

11.2 OPTIONEEL: Breng trillingdemperblokken aan

1. Wanneer u de krimpverpakking opent, zult u een aantal geluidsreductie pads zien. Deze worden gebruikt om het geluid te verminderen (Fig. 11-1).
2. Leg de wasmachine op de zijkant, met het kijkvenster naar boven en de onderzijde naar de operator gericht(Afb. 11-2).
3. Verwijder de geluiddempende pads en verwijder de dubbelzijdige klevende beschermende folie; Plak de geluiddempende pads onder de wasmachine zoals weergegeven in Afb 11-3 (twee langere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuw recht.

merking: Trillingdemperblokken

De geluiddempende pads zijn optioneel. Ze kunnen helpen met het dempen van lawaai, maar u kunt zelf beslissen of u ze al of niet wenst te installeren.

De transportbouten zijn ontworpen om trillingsdem-pende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen.

1. Verwijder de 4 bouten op de achterzijde en verwijder de plastic afstandhouders (Afb. 11- 4/Afb. 11- 5).

2. Vul de openingen links met afdichtpluggen (Afb. 11-6/Afb. 11-7).

merking: Bewaren op een veilige plaats

Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

11.4 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden: Breng ze aan in de omgekeerde volgorde.

11.5 Het apparaat uitlijnen

Pas alle voetjes aan (Afb. 11-8) om een volledige horizontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo stabiel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.
2. Pas de hoogte aan door te draaien aan de voetjes (2).
3. Draai de borgmoer (1) aan tegen de behuizing.

11.6 afvoerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat.

RSCHUWING!

• Gebruik enkel het geleverde slangenset voor de aansluiting.
  ▶ U mag nooit oude slangensets opnieuw gebruiken!
  ▶ Uitsluitend aansluiten op een toevoer van koud water.

▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.

De volgende verbindingen zijn mogelijk:

11.6.1 Afvoerslang naar wastafel

▶ Hang de afvoerslang met de U-beugel over de rand van een voldoende grote wastafel (Afb. 11-9).
▶ Bescherm de U-steun voldoende tegen slippen.

11.6.2 Afvoerslang naar afvalwaterverbinding

▶ De interne diameter van de standpijp met ventilatieopening moet minimum 40 mm zijn.
- Plaats de afvoerslang ca. 80-100 mm in de afval-waterleiding.
▶ Bevestig de U-beugel en zorg dat deze niet kan bewegen (Afb. 11-10).

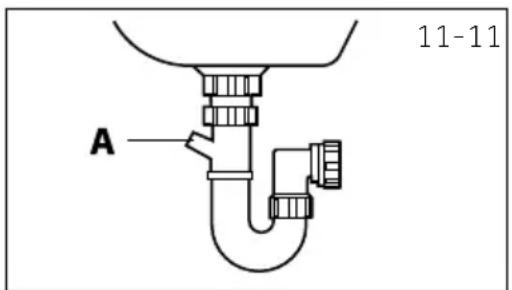

11.6.3 Afvoerslang naar wastafel aansluiting

▶ De verbinding moet boven de sifon.
▶ Een tapkraanverbinding wordt gewoonlijk afgesloten met een dop (A). Deze moet worden verwijderd om een slechte werking te voorkomen (Afb. 11-11).
▶ Beveilig de afvoerslang met een klem.

ELET!

• De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling).
• Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

11.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

1. Verbind de waterinlaatslang met het gehoekte uiteinde op het apparaat (Afb. 11-12). Schroef de schroeven vast met de hand.
2. Het andere uiteinde wordt verbonden op een waterkraan met een 3/4" draad (Afb. 11-13).

Voor elke aansluiting moet u controleren of:

• het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
• het stopcontact geaard is en er geen multi-stekker of verlengsnoer wordt gebruikt.
  ▶ de stekker en het stopcontact overeenstemmen.

▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm.

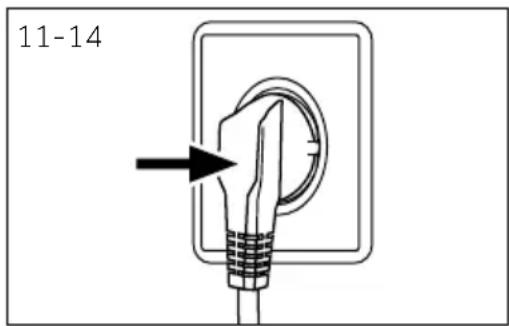

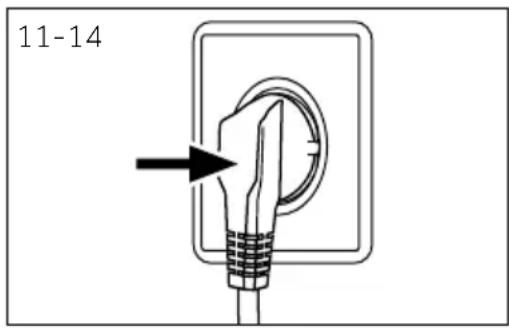

Steek de stekker in het stopcontact (Afb. 11-14).

WAARSCHUWING!

Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen!
Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of ge-bogen
Als het netsnoer beschadigd is, moet het worden vervangen door de onderhoudsagent (zie garantiekaart) om elk risico uit te sluiten.

12.1 Bijkomende technische gegevens

	HW90-B14979EU1/HW100-B14979NU1
Voltage in V 220-240 V~/50Hz
Stroom in A 10
Max vermogen in W 2000
Waterdruk in MPa 0.03≤P ≤1
Nettogewicht in kg 65

Productafmetingen HW90-B14979EU1/HW100-B14979NU1
A: Totale hoogte van het product mm	850
B: Totale breedte van het product mm	595
C: Totale diepte van het product (tot bedieningspaneel grootte) mm	497
D: Totale diepte van het product mm 577
E: Diepte van deur open mm 1085
F: Minimum deur tussenruimte met de aanpalende muur mm	300

Opmerking: Afmetingen

De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installeren, moet ten minste 40 mm breder en 20 mm dieper zijn dan de afmetingen van de machine.

12.2 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

13- Klantendienst

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

▶ uw lokale verkoper of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____

Serienr. ____

Controleer ook de garantiekaart dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIË	Frankrijk	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint DenisFRANKRIJK
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE	België-FRBelgië-NLNederlandLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPolen
United Kingdom	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	Tsjechische Republieken Slowakije	Haier Europe R s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlin Tsjechische Republiek

Raadpleeg de productdatabank voor informatie over het model op https://eprel.ec.europa.eu/ door te zoeken naar de model ID vermeld in het veld Model van het productlabel aangebracht op het product; de link naar het model in de productdatabank is hier beschikbaar voor elke model ID:

Gebruikershandleiding Wasmachine

HW90-B14979EU1 HW100-B14979NU1

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re-tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

1-Veiligheidsinformatie....4
2-Productbeschrijving....7
3-Bedieningspaneel 8
4-Programma's 12
5-Verbruik....13
6-Dagelijks gebruik....14
7-hOn....19
8-Milieuvriendelijk wassen....22
9-Zorg en reiniging 23
10-Probleemoplossen 26
11-Installatie 29
12-Technische gegevens....33
13-Klantendienst 34

Voor u het apparaat de eerste maal inschakelt, moet u het veilig-heidsadvies lezen!:

RSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
Zorg ervoor dat alle transportbouten en verpakkingsschroeven verwijderd zijn.
▶ Verwijder alle verpakking en buiten de buurt van kinderen bewaren.
- Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Dagelijks gebruik

• Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
  Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.
• Kinderen mogen niet spelen met het apparaat.
  Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is.
  ▶ Bewaar alle wasmiddelen uit de buurt van kinderen.
  Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken.
  U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten.
  U mag het apparaat niet afdekken of omwikkelen tijdens de werking of achteraf zodat eventueel vocht kan verdampen.
  ▶ U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen.
• Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel dichtbij het apparaat.
• Gebruik geen ontvlambaar sprays dichtbij het apparaat.
  ▶ Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.

RSCHUWING!

Dagelijks gebruik

U mag de stekker niet verwijderen of invoeren in de aanwezigheid van ontvlambaar gas
▶ U mag schuimrubber of sponsachtig materiaal wassen in heet water.
▶ U mag geen wasgoed wassen dat vuil is met bloem.
▶ U mag de lade met het wasmiddel niet openen tijdens een wascyclus.
▶ Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet.
▶ U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster.
U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure.
Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoeren. Verwijder de stekker uit het stopcontact om elektriciteit te besparen en uit veiligheidsoverwegingen.
U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen.

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.
▶ Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert.
Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen.
- Gebruik geen waterspray of stoom om het apparaat te reinigen.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klan-tendienst om reparaties te laten uitvoeren.
▶ Verwijder alle vreemde voorwerpen zoals metalen voorwerpen, chemicaliën, breekbare goederen, brandende kaarsen of sigaretten, etc. van het apparaat.

Installatie

Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen.
Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.

ARSCHUWING

Installatie

• Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C.
  Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk.
  ▶ U mag het apparaat niet blootstellen aan vorst, warmte of direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).
  Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien.
  ▶ Gebruik geen multi-stekker adapters of verlengsnoeren.
  Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gebruikt.
  Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien.
• Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden.

Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn.

Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aangebracht en dat er geen lekken zijn.

Beoogd gebruik

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kle- dingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.

nerking: Afwijkingen

Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.

2.1 Afbeelding van het apparaat

Voorzijde (afb. 2-1):

1 Wasmiddel/wasverzachter lade
2 Werkblad
3 Bedieningspaneel
4 Deur
5 Filterdeksel
6 Instelbare voetjes

Achterzijde (Afb. 2-2):

1 Transportbouten (T1-T4)
2 Deksel achteraan
3 Deksel achteraan schroeven (9EA)
4 Netsnoer
5 Afvoerslang
6 Waterinlaatklep

2.2 Accessoires

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.3):

Inlaatslang

Afdichtpluggen

Afvoerslang beugel

2x

2x

Gebruikers- handleiding

3-Bedieningspaneel

1 "Aan-uit" knop 3. Scherm 5. Functieknop
2 Programma selectieschakelaar 4. Wasmiddel/wasverzachter lade 6. "Start/Pause"-knop

merking: Geluidssignaal

In de volgende situaties heeft een geluidssignaal standaard geen geluid:

▶ wanneer een knop wordt ingedrukt

▶ aan het einde van een pro- gramma

▶ wanneer men draait aan de programmaselectieknop

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK (zie P18 6.13).

3-2

Simple white power button icon on dark background (no text or symbols)

3.1 "Aan-uit" knop

Druk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Houd de knop vervolgens ca. 2 seconden ingedrukt om uit te schakelen. Als er geen onderdeel van het paneel of programma wordt ingeschakeld, zal de machine automatisch uitschakelen.

merking: Stroom uitschakelen

Zonder WIFI aansluiting, het ingeschakelde apparaat schakelt automatisch uit als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Met wifi-aansluiting, de wachttijd is 24 uur.

3-3

3.2 Programma selectieschakelaar

Met kan één van 14 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weergegeven.

3.3 Scherm

Het scherm (Afb. 3-4) geeft de volgende informatie weer:

▶ Wasduur
▶ Eindtijd startuitstel
▶ Foutcodes en onderhoudsinformatie
▶ Weergavesymbolen
▶ Snelheid. temperatuur, etc.

	De deur van de trommel is vergrendeld
	Apparaat is verbonden met Wifi
	Bedieningspaneel vergrendeling
	Antikreuk
	Stoom: bepaalde Programma's hebben een stoomfunctie

3.4 Functieknoppen

De functieknoppen (Afb. 3-5) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven.

Als het apparaat wordt uitgeschakeld of een nieuw programma ingesteld, worden alle opties uitgeschakeld. Als een knop meerdere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken.

Voor een optimaal resultaat in elk programma heeft Haier goed gedefinieerde specifieke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

3.4.1-Functieknop "Startuitstel"

Druk op deze knop (Afb. 3-6) om het programma te starten met startuitstel. Het uitstel kan worden verhoogd in stappen van 30 minuten van 0,5 tot 24 uur (de eindtijd is langer dan de originele programmaduur). Wanneer bijvoorbeeld 6:30 wordt weergegeven, betekent dit dat het wasprogramma zal eindigen na 6 uur en 30 minuten. Raak de "Start/Pause"-knop aan om het startuitstel in te schakelen. Dit is niet van toepassing op het centrifugeren, verfrissen, afstand programma.

nerking: Vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

3-Bedieningspaneel

3-7

3.4.2-Functieknop "Anti-kreuk"

Voor die programma's die de functie "Anti-kreuk" kunnen selecteren (Fig. 3-7), druk op de knop "Anti-kreuk" om deze functie te selecteren en het bijbehorende pictogram zal oplichten. Druk nogmaals of selecteer een ander programma, deze functie wordt geannuleerd. Onder de functie "Anti-kreuk" verlaagt het maximale centrifugetoerental. Na het centrifugeren blijft de wasmachine intermitterend werken om de kleding af te schudden om schimmel en geur te voorkomen, kreuken te verminderen en ze gladder te maken na het ophangen. Tijdens de werking zal het LED-display " - " " -- " " --- " " ---- " tonen en deze fase duurt maximaal 12 uur, gebruikers kunnen op "Start/Pauze" drukken om het programma te beëindigen op elk moment.

3-8

3.4.3 Functieknop "Temp."

Raak deze knop (Afb. 3-8) aan om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht (het scherm “--”), wordt het water niet opgewarmd.

3-9

3.4.4 Functieknop "Snelheid"

Druk op deze knop (Afb. 3-9) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm ("∅"), wordt het wasgoed niet gecentrifugeerd.

3-10

3.4.5 Functieknop "Extra rinse"

Raak deze knop (Afb. 3-10) aan om het wasgoed intensiever te spoelen met fris water. Dit wordt aanbevolen voor personen met een gevoelige huid. Door de knop meerdere malen aan te raken, kan men één tot drie bijkomende cycli selecteren. Ze verschijnen op het scherm als P--0/ P--1/ P--2/ P--3. Andere programma-opties worden weergegeven.

3-11

3.4.6 Functieknop "i-time"

Deze functie (Afb. 3-11) benadrukt de verschillende wastijden. Niet alle programma's kunnen deze functie selecteren. Zie P12 voor de programma's die deze functie kunnen selecteren.

3-12

3.4.7 Functieknop "Start/Pause"

Raak deze knop (Fig. 3-12) zacht aan om het huidige programma te starten of te onderbreken.

3-13

3.4.7 "Vlekken" knop

Raak deze knop (Afb. 3-13) aan om speciale functies te selecteren voor vlekken. De symbolen worden verklaard in de volgende tabel..

Gras

Wijn

Sap

Bloed

Aarde

Melk

3.5 Kinderslot

Een programma kiezen en daarna starten, raak de knop "Snelheid" en "" (Afb. 3- 14) gelijktijdig aan gedurende 3 seconden om alle paneelelementen te blokkeren tegen activering, paneelweergave: Om te ontgrendelen, raakt u deze beide knoppen opnieuw aan. De kinderslot indicator licht op wanneer het kinderslot werkt. De functie is optioneel wanneer de machine werkt.

Het scherm geeft [LOI- (Afb. 3-15) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief.

• Het kinderslot dat handmatig is ingesteld moet handmatig worden geannuleerd of het wordt automatisch geannuleerd aan het einde van toets Programma. Het uitschakelen en de foutinformatie zullen het kinderslot niet annuleren. Het werkt nog steeds de volgende maar het apparaat wordt ingeschakeld.
  Houd het ingedrukt gedurende 3 seconden. Het kinderslot schakelt over op volledig licht en het kinderslot wordt ingeschakeld.
• Het kinderslot kan worden ingesteld of geannuleerd met de hOn app.

3.6 Wasmiddel lade

Open de lade van de dispenser, er zijn drie compartimenten zichtbaar (Afb. 3-16):

1. Het hoofdwasvak voor poeder of vloeibaar wasmiddel.
2. Wasmiddel klep selectie, til omhoog voor poederwas-middel, houd het omlaag voor vloeibaar wasmiddel.
3. Vak voor de wasverzachter
4. Voorwasvak voor een kleine hoeveelheid wasmiddel.
5. Vergrendeling tab, druk deze omlaag om de lade van de dispenser te verwijderen.

De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende wastemperaturen. Raadpleeg de handleiding van het oplosmiddel.

Opmerking: De procedure om het aantal cycli te controleren dat de machine heeft uitgevoerd

Procedure: selecteer in de stand-bymodus eerst het Programma "katoen" en druk vervolgens op "temp." en "snelheid" tegelijkertijd, het zal het aantal lopende cycli gedurende 2 seconden weergeven, en dan terug naar de stand-by-interface. De cumulatieve werkingcycli zullen 1 optellen na het Programma eindigt. De lopende cycli worden in hexadecimale vorm weergegeven indien hoger dan 9999.

- Ja, - Optioneel, / Nee

Oplosmiddel compartiment voor:

① Wasmiddel of poeder
② Verzachter of verzorgingsproduct
3 Voorwassen poeder 3)

Programma

Max. ladingin kgHW90/HW100

Temperatuur

1 23Stoftype

Voor-instelling cen-trifu-geer-snel-heidin tpm

Functie

Vlekken verwijdering

in °C ^1) selec-teerbaar bereik

Voorinstelling

i-time

Antikreuk

Extra spoelen

Startuitstel

Intelligent

9/10

*tot60

40

●

●

/

Licht vuil gemengd wasgoed van katoen en synthetische stoffen

1000

● ● ● ● ●

Hemd

2/3

*tot40

40

●

●

○

Katoen/Synthetisch

1000

● ● ● ● ●

Katoen

9/10

*tot90

40

●

●

○

Katoen

1400

● ● ● ● ●

Synthe-tisch

4,5/5

*tot60

40

●

●

○

Synthetische of gemengde stoffen

1200

● ● ● ● ●

Delicaat

1/1

*tot30

30

●

●

/

Delicaat wasgoed en zijde

600

●

/

●

/

Vernieuwen

1/1

/////

Katoen

/////

Afstands bediening

/////

/////

Babykledij

4,5/5

*tot 90

60

●

○

○

Katoen/Synthetisch

1000

● ● ● ● ●

AllergyCare

9/10

*tot90

60

●

○

○

Katoen/Synthetisch

1000

● ● ● ●

/

Quick 15^2)

1/1

*tot 40

*

●

○

/

Katoen/Synthetisch

1000

● ● ● ●

/

Wol

1/1

*tot40

*

●

/

/

Machine wasbare stof van wol of met wol-inhoud

800

●

/

●

/

Centrifu-geren

9/10

/////

Niet-delicate stof

1000

/

●

///

Katoen 20^

9/10

/

/

●

○

○

Katoen

1000

● ● ● ● ●

Eco 40-60

9/10

/

/

●

○

/

/

/////

● /

* Water is niet verwarmd.
1) Kies 90°C enkel als wastemperatuur voor hygiënische vereisten
2) Verminder de hoeveelheid wasmiddel omdat de programmaduur kort is.
3) Geen of een kleine hoeveelheid poeder wasmiddel. Er kan een kleine hoeveelheid wasmiddel worden toegevoegd aan de voorwasfunctie op de APP. Wanneer u zware ladingen wast, kan de Reinigen machine hard trillen of bewegen wanneer de kledingstukken worden gewassen. Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving om de kwaliteit te verbeteren.

Scan de QR-code op het energielabel voor informatie over het energieverbruik. Het reële energieverbruik kan verschillen van het verklaarde verbruik in naargelang de lokale omstandigheden.

Het apparaat is uitgerust met een lading herkenning. Met een kleine lading wordt de energie, het water en de wasduur automatisch verminderd in sommige programma's. De weergegeven standaardtijd kan variëren naargelang het gewicht van het wasgoed, "Smart, Synthetisch, Katoen, Katoen 20°C, Eco 40-60°" programma.

Indicatieve informatie (volgens de verordening van de commissie (EU) 2019/2023):

Nominaal vermogen	Programma	(kg)	(UU:MM)	ENERG†(kWu/cyclus)	(L/cyclus)	Max. temperatuur(°C)	Effectieve snelheid(RPM)	Resterend vocht (%)
	Eco 40-60 9,0 03:48		0.710 64,0	28 1330 53,0
	Eco 40-60 4,5 02:52		0.395 36,0	26 1330 53,0
	Eco 40-60 2,5 02:48		0,245 28,0	25 1330 55,0
9 kg	Katoen 20°C	9,0 00:53	0,300 80,0	20 1000 65,0
	Katoen 60°C	9,0 01:46	2,000 80,0	57 1400 55,0
	Wol 30°C 1,0 00:45		0,380 40,0	30 800 37,0
	Quick15'30°C	1,0 00:23	0,380	40,0 30 1000 65,0
	Eco 40-60 10,0 03:58		0,780 67,0	28 1330 53,0
	Eco 40-60 5,0 02:58		0,470 39,0	26 1330 53,0
	Eco 40-60 2,5 02:48		0,245 28,0	25 1330 55,0
10 kg	Katoen 20°C	10,0 00:53	0,300	80,0 20 1000 65,0
	Katoen 60°C	10,0 01:46	2,000	80,0 57 1400 55,0
	Wol 30°C 1,0 00:45		0,380 40,0	30 800 37,0
	Quick15'30°C	1,0 00:23	0,380	40,0 30	1000 65,0

Behalve Eco 40-60, de waarde voor elk programma is slechts een indicatie.

6-Dagelijks gebruik

6.1 Voeding

Sluit de wasmachine aan op het lichtnet (220V tot 240V\~/50Hz; afb. 6-1). Raadpleeg ook de sectie INSTALLATIE (P-32).

6.2 Waterverbinding

• Controleer of de watertoevoer schoon en in goede staat is, voor u de wateraanvoerslang aansluit.
  ▶ Draai de kraan open (Afb. 6-2).

merking: Strakheid

Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de aanvoerslang door de kraan open te draaien.

6.3 Wasgoed voorbereiden

▶ Sorteer de kledij naargelang de stof (katoen, synthetisch, wol of zijde) en vuilheid (afb. 6-3). Let op de onderhoudssymbolen op de etiketten.
▶ Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen.
▶ Maak de zakken leeg (sleutels, munten, etc.) en verwij - der hardere decoratieve voorwerpen (bijv. spelden).
Kledingstukken zonder zomen, delicaat wasgoed en fijn geweven textiel zoals fijne gordijnen moeten in een waszak worden geplaatst (handwassen of de stomerij zijn betere opties).
▶ Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knoppen stevig zijn aangenaaid.
▶ Plaats gevoelige items zoals wasgoed zonder een ste - vige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak.
▶ Ontvouw grote stukken wasgoed zoals beddengoed, spreien, etc.
▶ Draai jeans, gedecoreerde of kleur-intensieve textiel binnenste buiten; was ze mogelijk afzonderlijk.

ELET!

Niet-textiel en kleine, losse items, of items met een scherpe rand kunnen defecten veroorzaken en schade toebrengen aan de kledij en het apparaat.

6.4 Zorgtabel

Wassen

	Wasbaar tot 95°Cnormaal programma		Wasbaar tot 60°Cnormaal programma		Wasbaar tot 60°Cdelicaat programma
	Wasbaar tot 40°Cnormaal programma		Wasbaar tot 40°Cdelicaat programma		Wasbaar tot 40°Cheel delicaat programma
	Wasbaar tot 30°Cnormaal programma		Wasbaar tot 30°Cdelicaat programma		Wasbaar tot 30°Cheel delicaat programma
	Handwassenmax. 40°C		Niet wassen
Bleken
	Bleken toegestaan Enkel zuurstof/niet-chloor			Niet bleken
Drogen
	Trommeldrogenmogelijk normaletemperatuur		Trommeldrogenmogelijk lagere tem- peratuur		Niet trommeldrogen
	Drogen aan de waslijn Plat: drogen
Strijken
	Strijken op een maxi-mum temperatuurtot 200°C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom(stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Bleken

	Bleken toegestaan Enkel	stof/niet-chloor	[Niet bleken]
Drogen
	Trommeldrogenmogelijk normaletemperatuur		Niet trommeldrogen
	Drogen aan de waslijn Plat drogen
Strijken
	Strijken op een maxi-mum temperatuurtot 200 °C		Strijken aan een lagetemperatuur tot 110°C; zonder stoom(stoomstrijken kanon herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Niet stomen
	Professioneel natreinigen

Drogen

	Trommeldrogen mogelijk normale temperatuur		Trommeldrogen mogelijk lagere temperatuur	[5zcc]	Niet trommeldrogen
	Drogen aan de waslijn Pla gen
Strijken
	Strijken op een maxi-mum temperatuur tot 200°C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110°C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Strijken

	Strijken op een maxi-mum temperatuur tot 200 °C		Strijken op een ge-middelde tempera-tuur tot 150°C		Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan on herroepelijke schade veroorzaken)
	Niet strijken
Professionele textielverzorging
	Stomen in tre-trachlooretheen		Stomen in koolwa-terstoffen		Niet stomen
	Professioneel nat reinigen		Niet professioneel nat reinigen

Niet al deze symbolen worden weergegeven in het apparaatmenu.

6.5 Het apparaat laden

▶ Plaats het wasgoed stuk voor stuk in de trommel.

Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de lading en trommel.
- Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

6-Dagelijks gebruik

6.6 Het wasmiddel selecteren

De efficiëntie en de prestatie van het wasprogramma wordt bepaald door de kwaliteit van het wasmiddel.
- Gebruik enkel wasmiddel dat is goedgekeurd voor wasmachines.
Indien noodzakelijk moet u specifieke wasmiddelen gebruiken, bijv. voor synthetische stoffen of wol.
▶ Zie tips voor de aanrechtblad wasmiddel stickers
- Gebruik geen stoom reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten.

Kies het beste wasmiddel

	Type wasmiddel
Programma	Universeel Kleur Delicaat Speciaal Wasverzachter
Intelligent	L/P L/P - -		○
Hemd	L/P L/P - -		○
Katoen	L/P L/P - -		○
Synthetisch	-	L/P - -	○
Delicaat	-	- L/P	L/P	○
Vernieuwen	-	-	--	-
Afstandsbediening 📞	-	-	--	-
Babykledij	-	- L/P	L/P	○
Anti-allergie	L/P L/P - -		○
Quick 15' 2)	L	L	--	○
Wol	-	- L/P	L/P	○
Centrifugeren	-	-	--	-
Katoen 20°C	L/P L/P - -		○
Eco 40-60	L/P L/P - -		○

L = gel-/vloeibaar wasmiddel

Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

We raden aan de volgende producten te gebruiken:

▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C)
▶ Kleur wasmiddel: 20°C tot 60°C (optimaal gebruik: 30-60°C)
▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

* Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.
* Als u de watertemperatuur 60°C of meer kiest, raden wij u aan minder wasmiddel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of synthetische stoffen.
* Het is beter minder poeder of poeder zonder schuim te gebruiken.
*Het type wasmiddel dat wordt gebruikt in de afstandsbediening is het onderwerp van de eigenlijke procedure.

6.7 Wasmiddel toevoegen

1. Open de wasmiddellade.
2. Plaats de vereiste middelen in de overeenstemmende bakjes (Afb. 6-4)
3. Sluit de lade zachtjes.

erking: Geurtjes verwijdering

▶ Verwijder wasmiddelresten uit de wasmiddellade vóór het volgende gebruik.
- Gebruik niet te veel wasmiddel of wasverzachter.
▶ Volg de instructie op de verpakking van het wasmiddel.
▶ Vul het wasmiddel altijd bij net voor het begin van de wascyclus.
▶ Geconcentreerd vloeibaar wasmiddel moet worden aangelengd met water voor het wordt toegevoegd. .
- Gebruik geen vloeibaar wasmiddel als "Startuitstel" is geselecteerd.
Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoudssymbolen op alle etiketten en met de programmatabel.

6.8 Het apparaat inschakelen

Raak de "Power" knop aan om het apparaat in te schakelen (Afb. 6-5). Het LED-lampje van de "Start/Pauze" knop knippert.

6.9 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een programma dat past bij de graad van vervuiling en het type wasgoed.

Draai aan de programmaknop (Afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje licht op en de standaardinstellingen worden weergegeven.

nerking: Eerste gebruik

Voor het eerste gebruik raden we aan het programma "COTTON+90°C+600rpm te" gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.

6.10 Individuele selecties toevoegen

Selecteer de gewenste opties en instellingen (Afb. 6-7). Voor meer informatie verwijzen wij naar Bedie-ningspaneel.

6.11 Het wasprogramma starten

Raak de "Start/Pauze" knop (Afb. 6-8) aan om het programma te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend. Het apparaat werkt in overeenstemming met de aanwezige instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren.

6.12 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten.

Om een actief programma en alle individuele instellingen te annuleren

Raak de knop "Start/Pause" knop aan om het actieve programma te onderbreken. Selecteer een nieuw programma om het te starten.

6.13 Na het wassen

merking: Deurvergrendeling

Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascyclus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving).
In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het centrifugeren is het niet mogelijk de deur te openen; Loc I- verschijnt

1. Aan het einde van het programma verschijnt End.
2. Het apparaat schakelt automatisch uit.
3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen.
4. Schakel de watertoevoer uit.
5. Ontkoppel het netsnoer.
6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de ze niet in gebruik is.
7. Kleine kledingstukken kunnen gemakkelijk aan de wand plakken na het centrifugeren aan hoge snelheid. Vergeet deze kledingstukken niet wanneer u de deur opent om de kleding te verwijderen.

herking: Stand-bymodus / energiebesparende modus

Het ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Power" knop.

6.14 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd:

1. Het apparaat inschakelen.
2. Selecteer het "Centrifugeren" programma.
3. Druk gelijktijdig op de knop "Antikreuk" en "Snelheid" gedurende ca. 3 seconden. "bEEP on" verschijnt en de zoemer wordt uitgeschakeld.

Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. "bEEP oFF" verschijnt.

pmerking: Afwijkingen

Omwille van de constante updates van hOn, kunnen de functies en de scherm interface van de APP verschillen van de volgende beschrijving.

7.1 Algemeen

Dit apparaat is voorzien van wifi. Met de hOn app kunt u uw smartphone gebruiken om het programma te bedienen.

ARSCHUWING!

Observeer de veiligheidsmaatregelen in deze handleiding en zorg ervoor dat deze worden nageleefd, zelfs als het apparaat wordt gebruikt via de hOn APP wanneer u niet thuis bent. U moet ook de instructies volgen in de hOn app.

7.2 Vereisten

1. Eén draadloze router (802.11b/g/n protocol) dat enkel de frequentieband van 2.4 GHz ondersteunt. De lengte van de router SSID bevat 1-32 tekens (inclusief 1 en 32) en het wachtwoord bevat 8-64 tekens. Minimum lengte van het wachtwoord is 8 tekens. Router coderingmethoden omvatten open, WPA-PSK en WPA2-PSK.
2. De APP is beschikbaar voor Android, Huawei of iOS apparaten, zowel voor tablets en smartphones.
3. Het apparaat wordt geïnstalleerd op een plaats waar hij een sterk wifi-signaal kan ontvangen. Zodra het apparaat correct is geassocieerd met de app maar er geen goede verbinding met de draadloze router verschijnt er geen wifi-pictogram op het scherm.

7.3 De download en installatie van hOn app:

Download de hOn App op uw apparaat met de volgende QR-code:

De registratie is vereist bij het eerste gebruik of wanneer de formele account wordt verwijderd/afgesloten. Voor een bijkomend gebruik moet u de gebruikersnaam en het wachtwoord invoeren nadat u zich aanmeldt.

7.4 Registratie en APP koppeling

1. Verbind de smartphone met het thuis wifi-netwerk waarmee u het product wenst te verbinden.
2. Open de APP.
3. Maak het gebruikersprofiel aan (of meld u aan als het reeds eerder is aangemaakt).
4. Sluit de deur.
5. Koppel het apparaat op basis van de instructies op het scherm.

Het is niet mogelijk het apparaat te verbinden met een openbaar WIFI- netwerk Dit kan defecten veroorzaken.

merking: Gebruik dezelfde wifi

Verbind de smartphone met het netwerk waarmee u het product wenst te verbinden.

7.5 Afstandsbediening inschakelen

1. Controleer of de router is ingeschakeld en verbonden is met het internet.
2. Laad het wasgoed en sluit de deur.
3. Selecteer het "Afstands bediening" programma, de deur wordt vergrendeld.
4. Start de cyclus met de APP, het bedieningspaneel wordt uitgeschakeld. Behalve voor de knop "Start/Pauze" en "Aan-/Uit-knop".
5. Aan het einde van de cyclus ontgrendelt de deur en de afstandsbediening schakelt uit.
6. Na 2 minuten schakelt het apparaat uit.

merking: Afstandsbediening verval

Als de afstandsbediening is ingeschakeld, en de eindgebruiker kan geen cyclus starten via de app binnen de 10 minuten, schakelt het apparaat over op de Netwerk startuitstelmodus en houd de afstandsbediening ingeschakeld gedurende 24 uur, en schakelt daarna uit.

7.6 Afstandsbediening uitschakelen

1. Als u de afstandsbediening wilt afsluiten wanneer de cyclus is ingeschakeld, drukt u op de Start/Pause knop op de afstandsbediening. De cyclus wordt gepauzeerd en de afstandsbediening knippert.
2. Als dit aanhoudt, zal de deur ontgrendelen.
3. Om de cyclus te hervatten, moet u de deur sluiten en drukken op de knop START/PAUSE. De afstandsbediening wordt opnieuw ingeschakeld en ze wordt vastgezet.
4. Bedien het apparaat met de APP.

7.7 Einde van de cyclus met de afstandsbediening ingeschakeld

1. Aan het einde van de cyclus zal de deur ontgrendelen en de afstandsbediening zal worden uitgeschakeld.
2. Na 2 minuten wordt het apparaat automatisch uitgeschakeld.

7.8 Configuratiegegevens verwijderd

1. Selecteer het "Afstands bediening" programma;
2. "hON"/"hOFF" verschijnt op het scherm.
3. Druk de knop "Uitstel" in gedurende 5 seconden tot "PAl r" verschijnt.
4. De configuratiegegevens worden verwijderd en de configuratie wordt gereset. Draai daarna aan de knop om een ander programma te selecteren of op uitschakelen om af te sluiten.

omerking: Netwerk verificatiegegevens annulering/reset

Volg deze procedure enkel als u uw wasmachine wilt verkopen.

euverantwoordelijk gebruik

▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken.
▶ Niet overladen (handbreedte tussenruimte boven wasgoed).
▶ Voor licht vervuild wasgoed selecteert u het Quick 15' programma.
▶ Gebruik exacte doseringen van elk wasmiddel.
Kies het laagste geschikte wastemperatuur - moderne wasmiddelen reinigen efficient onder 60°C.
▶ Verhoog de standaardinstellingen enkel als er veel vlekken zijn.
▶ Selecteer de max. centrifugeersnelheid als men een binnenlandse droogmachine gebruikt.

merking: Algemene informatie:

• Het Eco 40-60-programma is in staat om normaal bevuild katoenen wasgoed dat is aangegeven als wasbaar op 40°C of 60°C in dezelfde cyclus te reinigen en dat dit programma wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen;
• De meest efficiënte programma's in termen van energieverbruik zijn over het algemeen de programma's die bij lagere temperaturen en een langere duur presteren;
  ▶ Geluiden en resterend vocht worden beïnvloed door de centrifugecyclus: hoe meer lawaai en hoe lager het resterende vocht.

9.1 De wasmiddellade reinigen

U moet altijd goed opletten of er geen wasmiddelresten zijn. Reinig de lade regelmatig (Afb. 9-1):

1. Trek de lade uit tot ze stopt.
2. Druk op de vrijgave knop en verwijder de lade.
3. Neem de binnenzijde van de wasbak af met een handdoek.
4. Spoel daarna de lade tot ze schoon is en plaats de lade opnieuw in het apparaat.

9.2 De machine reinigen

▶ Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud.
- Gebruik een zachte doek met vloeibare zeep om de machine behuizing (Afb. 9-2) en de rubberen onderdelen te reinigen.
- Gebruik geen organische chemicaliën of schurende oplos - middelen.

9.3 Waterinlaatklep en inlaatklepfilter

Om blokkeringen van de watertoevoerleiding door vaste stoffen zoals kalk te voorkomen, moet u het inlaatklepfilter reinigen.

• Ontkoppel het netsnoer en sluit de watertoevoer.
  ▶ Schroef de wateraanvoerslang los van de kraan (Afb. 9-3).
  ▶ Spoel de filters met water en een borstel (Afb. 9-4).
  ▶ Voer het filter in en installeer de inlaatslang.
  ▶ Open de kraan om te zien of deze lekt.

9.4 De trommel reinigen

Verwijder per ongeluk gewassen kledingstukken, in het bijzonder metalen voorwerpen zoals spelden, munten, etc. uit de trommel en de groef van de deurpakking (rubberen ring) want deze kunnen roestvlekken en schade veroorzaken..
- Gebruik een chloorvrij reinigingsmiddel om roestvlekken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel.
- Gebruik geen harde voorwerpen of staalwol voor de reiniging.
▶ Na de procedure opent u de deur, gebruik een handdoek om de vlekken en het schuim rond de pakking te reinigen. Houd de binnen- en buitenzijde van de pakking schoon (Afb. 9-5).

Voor regelmatig onderhoud raden we aan om minimaal 1 keer per 100 wasbeurten het programma "COTTON +90 °C+600rpm" gebruiken om mogelijke bijtende resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) of gebruik een speciale machinereiniger

9-Zorg en reiniging

9.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

1. Haal de stekker uit het stopcontact (afb. 9-6).
2. Draai de kraan dicht (afb. 9-7).
3. Open de deur om de opbouw van vocht en geurtjes te voor - kommen. Laat ze open wanneer de machine niet in gebruik is.

Voor het volgende gebruik moet u het netsnoer, de waterinvoerleiding en de afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn.

9.6 Pompfilter

Reinig het filter één maal per maand en controleer het pompfilter bijvoorbeeld als het apparaat:

▶ Voert geen water af.
▶ Centrifugeert niet.
▶ Veroorzaakt abnormaal lawaai tijdens de werking.

1. Schakel de machine uit en verwijder de stekker uit het stopcontact (Afb. 9-8).

2. Duw en open het onderhoudsluik (Afb. 9-9).

3. Gebruik een vlakke container om het water op te vangen (Afb. 9-10). Dit kan een grote hoeveelheid water zijn!

4. Verwijder de afvoerslang en houd de uiteinden boven de container (Afb. 9-10).

5. Verwijder de afdichtingsstop uit de afvoerslang (Afb. 9-10).

6. Nadat u al het water gedraineerd hebt, sluit u de af - voerslang (Afb. 9-11) en brengt u ze opnieuw aan in de machine.

1. Schroef de schroeven los en verwijder het pompfilter tegen wijzerzin (Afb. 9-12).

2. Verwijder verontreinigingen en vuil (Afb. 9-13).

WAARSCHUWING!

Gevaar van brandwonden! Het water in het pompfilter kan heet zijn! Voor u een handeling uitvoert, moet u het water laten afkoelen.

1. Reinig het pompfilter zorgvuldig, bijv. onder stromend water (Afb. 9-14).
2. Breng het opnieuw stevig aan (Afb. 9- 15).
3. Sluit de service klep.

GELET!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig aangedraaid is, kan water ontsnappen.
▶ Het filter moet aangebracht zijn, zo niet kan dit tot lekken leiden.

10-Probleemoplossen

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

RSCHUWING!

▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶ Voor de veiligheid van de eindgebruiker worden zelf-reparaties of niet-professionele reparaties afgeraden. Neem contact op met de dienst na verkoop.

10.1 Informatiecodes

De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd.

Code Bericht
1:25	De resterende wasduur is 1 uur en 25 minuten.
6:30	De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 min
End	De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.
Locl -	De deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of centrifugeercyclus.
bEEP oFF	De zoemer wordt uitgeschakeld.
bEEP on	De zoemer wordt ingeschakeld.
CLOI -	De functietoetsen zijn gesloten. Het programma wijzigen is ongeldig.

10.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing
CLrFLtr	Draineringsfout, water wordt niet volle-dig afgevoerd binnen 6 minuten.	Reinig het pompfilter.Controleer de installatie van de afvoerslang.
E2	Vergrendelingsfout.	Sluit de deur correct.
E4	Het waterniveau niet bereikt na 12 minuten.Afvoerslang blijft doorlopend overhe-velen.	Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.Controleer de installatie van de afvoerslang.
E8	Water beschermingsniveau fout• Neem contact op met de dienst na verkoop.
E5	Draineringsfout, water wordt niet volledig afgevoerd binnen de ingestelde tijdsduur (Verfrissen prog.)
F3	Temperatuursensor storing• Neem contact op met de dienst na verkoop.
F4	Verwarmingsfout• Neem contact op met de dienst na verkoop.
F7	Motorstoring.	Neem contact op met de dienst na verkoop.
FA	• Waterniveau sensorfout • Neem contact op met de dienst na verkoop.
FH	• De IOT-module is niet geconfigureerd	• Neem contact op met de dienst na verkoop.
FCO of FC I of FC2	• Abnormale communicatiefout • Neem contact op met de dienst na verkoop.
Unb	• Lading niet in evenwicht fout • Controleer en breng de lading in evenwicht in de trommel.Verminder de lading.
Fb	• Machine lek • Open afvoerpomp naar afvoer. Schakel de machine uit.• Neem contact op met de dienst na verkoop.

10.3 Probleemoplossen zonder weergavecode

Probleem Oorzaak Oplossing
Wasmachine werkt niet.	• Programma is nog niet gestart.• Deur is niet correct gesloten. • Sluit de deur correct.• Machine is niet ingeschakeld. • Schakel de machine aan.• Stroompanne. • Controleer de stroomstekker.• Kinderslotfunctie ingeschakeld. • Schakel kinderslot uit.	• Controleer het programma en start het.
Wasmachine niet ge-vuld met water.	• Geen water.• Inlaatslang is gebogen.• Inlaatslangfilter is geblokkeerd.• Waterdruk is minder dan 0,03 MPa.• Deur is niet correct gesloten. • Sluit de deur correct.• Watertoevoer defect.	• Controleer de waterkraan.• Controleer de inlaatslang.• Verwijder de blokkering uit het inlaatslangfilter.• Controleer de waterdruk.• Controleer de watertoevoer.
De machine draineert terwijl ze wordt opge-vuld.	• De afvoerslang hangt lager dan 80 cm.• Het uiteinde van de afvoerslang kan in het water hangen.	• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.• Zorg ervoor dat de afvoerslang niet in het water hangt.
Fout tijdens drainering.	• Afvoerslang is geblokkeerd.• Het pompfilter is geblokkeerd.• Het uiteinde van de afvoerslang is hoger dan 100 cm boven de vloer.	• U moet de blokkering verwijderen uit de afvoerslang.• Reinig het pompfilter.• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.
Sterke trillingen tijdens het centrifugeren.	• Niet alle transportbouten werden verwijderd.• Het apparaat staat niet op een stevige ondergrond.• De lading in de machine is niet correct.	• Verwijder alle transportbouten .• Zorg voor een stevige ondergrond en een genivelleerde plaatsing.• Controleer het gewicht en het evenwicht van de lading.
De werking stopt voor het einde van de wascyclus.	• Water of elektrische fout.	• Controleer de stroom- en water-toevoer.
De machine stopt ge-durende een bepaalde periode.	• Het apparaat geeft een foutcode weer.• Probleem omwille van het ladingpatroon.• Programma voert de spoelcyclus uit.	• Overweeg de weergavecodes.• Verminder de lading of pas ze aan.• Annuleer het programma en start het opnieuw.

10-Probleemoplossen

Probleem Oorzaak Oplossing
Overtollig schuim drijft in de trommel en/of de wasmid-dellade.	Wasmiddel is niet geschikt.Overmatig gebruik van wasmiddel	Controleer de wasmiddel aanbe-velingen.
Automatische aanpassing van de wastijd.	De duur van het wasprogramma wordt aangepast.	Dit is normaal en heeft geen impact op de werking.
Centrifugeren mislukt.	Wasgoed niet in evenwicht. Controleer de lading en het was-goed en laat het centrifugeerpro-gramma opnieuw draaien
Ontoereikend wasre-sultaat.	Graad van vervuiling stemt niet overeen met het geselecteerde programma.Onvoldoende wasmiddel aanwezig.Kies het wasmiddel in overeen-stemming met de graad van vervuiling en de specificaties van de fabrikant.Maximum lading is overschreden.Verminder de lading.Wasgoed was ongelijkmatig verdeeld in de trommel.Breng het wasgoed losser aan.
Er zijn waspoeder resten aanwezig op het wasgoed.	Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achterblijven op het wasgoed.	Extra spoelen uitvoeren.Probeer de puntjes weg te borste-len van uw droge wasgoed.Kies een ander wasmiddel.
Wasgoed heeft grijze vlekken.	Veroorzaakt door vetten zoals oliën, crèmes of zalfjes.	Behandel het wasgoed vooraf met een speciaal reinigingsmiddel.

erking: Schuimvorming

Als er te veel schuim aanwezig is tijdens het centrifugeren, stopt de motor en de afvoerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder centrifugeren.

Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst.

10.4 In het geval van een stroomstoring

Als een wasprogramma wordt onderbroken door een stroomstoring is de deur mechanisch geblokkeerd.

Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur.

Gevaar voor brandwonden!

Het waterniveau moet worden verlaagd zoals beschreven in "Pump filter". Trek niet aan de hendel (A) onder de onderhoudsklep (Afb.10-1) tot de toets deur met een zachte klik wordt ontgrendeld. Breng daarna alle onderdelen opnieuw aan.

merking: Ontgrendel de deur

Wanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55°C, de interne trommel heeft niet gedraaid) kan de deuren van de machine ontgrendelen.

11.1 Voorbereiding

▶ Verwijder het apparaat uit de verpakking.
Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen. Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek.

nerking: Weggooien van de verpakking

Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.

11.2 OPTIONEEL: Breng trillingdemperblokken aan

1. Wanneer u de krimpverpakking opent, zult u een aantal geluidsreductie pads zien. Deze worden gebruikt om het geluid te verminderen (Fig. 11-1).
2. Leg de wasmachine op de zijkant, met het kijkvenster naar boven en de onderzijde naar de operator gericht(Afb. 11-2).
3. Verwijder de geluiddempende pads en verwijder de dubbelzijdige klevende beschermende folie; Plak de geluiddempende pads onder de wasmachine zoals weergegeven in Afb 11-3 (twee langere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuw recht.

merking: Trillingdemperblokken

De geluiddempende pads zijn optioneel. Ze kunnen helpen met het dempen van lawaai, maar u kunt zelf beslissen of u ze al of niet wenst te installeren.

De transportbouten zijn ontworpen om trillingsdem-pende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen.

1. Verwijder de 4 bouten op de achterzijde en verwijder de plastic afstandhouders (Afb. 11- 4/Afb. 11- 5).

2. Vul de openingen links met afdichtpluggen (Afb. 11-6/Afb. 11-7).

merking: Bewaren op een veilige plaats

Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

11.4 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden: Breng ze aan in de omgekeerde volgorde.

11.5 Het apparaat uitlijnen

Pas alle voetjes aan (Afb. 11-8) om een volledige horizontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo stabiel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.
2. Pas de hoogte aan door te draaien aan de voetjes (2).
3. Draai de borgmoer (1) aan tegen de behuizing.

11.6 afvoerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat.

RSCHUWING!

• Gebruik enkel het geleverde slangenset voor de aansluiting.
  ▶ U mag nooit oude slangensets opnieuw gebruiken!
  ▶ Uitsluitend aansluiten op een toevoer van koud water.

▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.

De volgende verbindingen zijn mogelijk:

11.6.1 Afvoerslang naar wastafel

▶ Hang de afvoerslang met de U-beugel over de rand van een voldoende grote wastafel (Afb. 11-9).
▶ Bescherm de U-steun voldoende tegen slippen.

11.6.2 Afvoerslang naar afvalwaterverbinding

▶ De interne diameter van de standpijp met ventilatieopening moet minimum 40 mm zijn.
- Plaats de afvoerslang ca. 80-100 mm in de afval-waterleiding.
▶ Bevestig de U-beugel en zorg dat deze niet kan bewegen (Afb. 11-10).

11.6.3 Afvoerslang naar wastafel aansluiting

▶ De verbinding moet boven de sifon.
▶ Een tapkraanverbinding wordt gewoonlijk afgesloten met een dop (A). Deze moet worden verwijderd om een slechte werking te voorkomen (Afb. 11-11).
▶ Beveilig de afvoerslang met een klem.

ELET!

De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling).
- Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

11.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

1. Verbind de waterinlaatslang met het gehoekte uiteinde op het apparaat (Afb. 11-12). Schroef de schroeven vast met de hand.
2. Het andere uiteinde wordt verbonden op een waterkraan met een 3/4" draad (Afb. 11-13).

Voor elke aansluiting moet u controleren of:

• het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
• het stopcontact geaard is en er geen multi-stekker of verlengsnoer wordt gebruikt.
  ▶ de stekker en het stopcontact overeenstemmen.

▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm.

Steek de stekker in het stopcontact (Afb. 11-14).

WAARSCHUWING!

Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen!
Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of gebogen
Als het netsnoer beschadigd is, moet het worden vervangen door de onderhoudsagent (zie garantiekaart) om elk risico uit te sluiten.

12.1 Bijkomende technische gegevens

	HW90-B14979EU1/HW100-B14979NU1
Voltage in V 220-240 V~/50Hz
Stroom in A 10
Max vermogen in W 2000
Waterdruk in MPa 0.03≤P ≤1
Nettogewicht in kg 65

Productafmetingen HW90-B14979EU1/HW100-B14979NU1
A: Totale hoogte van het product mm	850
B: Totale breedte van het product mm	595
C: Totale diepte van het product (tot bedieningspaneel grootte) mm	497
D: Totale diepte van het product mm 577
E: Diepte van deur open mm 1085
F: Minimum deur tussenruimte met de aanpalende muur mm	300

Opmerking: Afmetingen

De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installeren, moet ten minste 40 mm breder en 20 mm dieper zijn dan de afmetingen van de machine.

12.2 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

13- Klantendienst

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

▶ uw lokale verkoper of

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.

De informatie staat vermeld op het naamplaatje.

Model ____

Serienr. ____

Controleer ook de garantiekaart dat wordt geleverd met het product met betrekking tot de garantie.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land* Postadres	Land* Postadres
Italië	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIË	Frankrijk	Haier France SAS53 Boulevard Ornano – Pleyad 393200 Saint DenisFRANKRIJK
Spanje Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE	België-FRBelgië-NLNederlandLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË
Duitsland Oostenrijk	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenDUITSLAND	PolenTsjechiëHongarijeGriekenlandRoemeniëRusland	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPolen
United Kingdom	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	Tsjechische Republieken Slowakije	Haier Europe R s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlin Tsjechische Republiek

Raadpleeg de productdatabank voor informatie over het model op https://eprel.ec.europa.eu/ door te zoeken naar de model ID vermeld in het veld Model van het productlabel aangebracht op het product; de link naar het model in de productdatabank is hier beschikbaar voor elke model ID:
