Tip produs	Mașină de spălat
Model	HW100-B14979NU1
Marcă	Haier
Capacitate	10 kg
Dimensiuni (Î x L x A)	850 x 595 x 577 mm
Înălțimea cu ușa deschisă	1085 mm
Greutate netă	65 kg
Tensiune	220–240 V ~/50 Hz
Curent nominal	10 A
Putere maximă	2000 W
Presiune apă	0,03 – 1 MPa
Viteză centrifugare (max.)	1400 rot/min
Programe	14 (Smart, Cămăși, Bumbac, Sintetic, Lenjerie fină, Refresh, App, Îngrijire bebeluși, AllergyCare, Rapid 15', Lână, Centrifugare, Bumbac 20°, Eco 40-60)
Funcții	Amânare, Protecție cute, Temperatură, Viteză, Clătire suplimentară, i-time, Îndepărtare pete, Blocare copii, Telecomandă
WLAN	Da (IEEE 802.11b/g/n, 2,4 GHz)
Control aplicație	hOn App (Android, Huawei, iOS)
Accesorii	Șuruburi de transport, Tampoane de amortizare a zgomotului (opțional), Capace oarbe
Curățare și întreținere	Sertar detergent, Filtru pompă, Filtru alimentare, Curățare tambur
Siguranță	Blocare copii, Blocare ușă, Protecție împotriva revărsării, Necesită împământare
Instrucțiuni de instalare	Podea plană, Distanța față de perete min. 300 mm cu ușa deschisă, Robinet 3/4", Furtun de scurgere 80–100 cm deasupra podelei
Serviciu clienți	Serviciu clienți Haier, www.haier.com

Întrebări frecvente - HW100-B14979NU1 HAIER

Cum pornesc mașina de spălat?

Atingeți butonul de pornire (fig. 3-2). Displayul se luminează și LED-ul butonului Start/Pauză clipește. Pentru a opri, țineți apăsat butonul timp de 2 secunde.

Ce înseamnă codul de eroare E4?

Codul E4 înseamnă că nivelul necesar de apă nu a fost atins după 12 minute sau apa se scurge neintenționat prin furtunul de scurgere. Verificați dacă robinetul de apă este complet deschis și furtunul de scurgere este instalat corect.

Cum activez blocarea pentru copii?

Apăsați simultan tastele Viteză și Semnal timp de 3 secunde după ce a fost pornit un program. Simbolul se aprinde. Pentru dezactivare, repetați procedura.

Cum curăț filtrul pompei?

Opriți mașina și scoateți ștecherul din priză. Deschideți clapeta de service, trageți furtunul mic de scurgere și lăsați apa să se scurgă. Rotiți filtrul pompei în sens invers acelor de ceas, îndepărtați reziduurile și clătiți-l sub jet de apă. Montați-l la loc și închideți clapeta.

Pot controla mașina de spălat cu aplicația?

Da, descărcați hOn App și conectați mașina la WiFi. Selectați programul Remote pe panoul de comandă pentru a activa telecomanda. Aplicația permite pornire, oprire și setări.

Care este încărcătura maximă pentru programul Bumbac?

Încărcătura maximă este de 10 kg pentru modelul HW100. Asigurați-vă că există un spațiu de aproximativ 15 cm între rufe și marginea superioară a tamburului.

Cum ajustez viteza de centrifugare?

Apăsați tasta Viteză (fig. 3-9) pentru a schimba viteza de centrifugare sau pentru a opri complet centrifugarea (Ø). Selecția variază în funcție de program.

Ce fac în cazul vibrațiilor puternice la centrifugare?

Asigurați-vă că toate șuruburile de transport au fost îndepărtate și mașina se află pe o podea plană și fermă. Distribuiți uniform rufele în tambur și evitați supraîncărcarea.

Cum curăț sertarul de detergent?

Trageți sertarul până la opritor, apăsați butonul de eliberare și scoateți-l complet. Clătiți-l sub jet de apă și ștergeți compartimentul interior uscat. Montați-l la loc.

Pot folosi detergent lichid?

Da, dar nu utilizați detergent lichid când funcția Amânare este activă. Ridicați selectorul de clapetă detergent pentru pudră sau apăsați-l pentru detergent lichid (fig. 3-16).

MANUAL DE UTILIZARE HW100-B14979NU1 HAIER

▶ din lokale forhandler eller

▶ din lokale forhandler eller

Manual de utilizare Maşină de spălat

HW90-B14979EU1 HW100-B14979NU1

Vă mulțumim că ați achiziționat un produs Haier.

Citiți aceste instrucțiuni cu atenție înaintea folosirii acestui aparat. Instrucțiunile conțin informații importante care vă vor ajuta să beneficiați din plin de aparatul dumneavoastră și să asigurați o instalare, o utilizare și o întreținere adecvate și sigure.

Păstrați acest manual la îndemână ca să îl puteți consulta pentru folosirea adecvată a aparatului.

Dacă vindeți aparatul, îl dați altcuiva sau îl lăsați în casă după mutare, asigurați-vă că dați mai departe și acest manual pentru ca noul proprietar să se familiarizeze cu aparatul și cu avertismentele de siguranță.

Legendă

Avertisment - Informații importante referitoare la siguranță

Informații generale și sfaturi

Informații de mediu

Eliminarea

Ajutați la protejarea mediului și a sănătății umane. Puneti ambalajul în containerele adecvate pentru reciclare. Ajutați la reciclarea deșeurilor provenite din echipamentele electrice și electronice. Nu eliminați echipamentele marcate cu acest simbol împreună cu gunoiul menajer. Returnați produsul la unitatea locală de reciclare sau contactați administrația municipală.

AVERTIZARE!

Risc de rănire sau sufocare!

Deconectați aparatul de la rețeaua de alimentare cu energie. Tăiați cablul de alimentare și eliminați-Î. Îndepărtați cremona pentru a evita situația în care copiii sau animalele de companie rămân închiși în interiorul aparatului.

1 Informații referitoare la siguranță 4
2-Descrierea produsului 7
3-Panoul de comandă 8
4-Programe....12
5-Consum......13
6-Utilizare zilnică 14
7-hOn....19
8-Utilizare ecologică 22
9-Îngrijire și curățare....23
10-Depanarea....26
11-Instalarea....29
12-Date tehnice 33
13-Serviciul clienti....34

Înainte de pornirea echipamentului pentru prima oară, citiți urmă- toarele îndrumări referitoare la siguranță!:

RTIZARE!

Înainte de prima utilizare

▶ Asigurati-vă că nu există deteriorări în urma transportului.
Asigurați-vă că toate bolțurile de transport și șuruburile de ambalare sunt îndepărtate.
▶ Îndepărtați toate ambalajele și nu le lăsați la îndemâna copiilor.
▶ Manipulați aparatul cu ajutorul a cel puțin încă unei persoane, deoarece este greu.

Utilizare zilnică

▶ Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și persoane cu capacitate fizică, senzorială sau mentală redusă sau fără experiență și nu sunt familiarizate cu aparatul numai dacă acestea sunt supravegheate sau sunt instruite privind utilizarea aparatului într-o manieră sigură și înțeleg posibilele pericole ce pot apărea.

Nu lăsați copiii mai mici de 3 ani să folosească aparatul cu excepția cazului în care sunt supravegheați în permanență.

▶ Copiii nu trebuie să se joace cu aparatul.

Nu lăsați copiii sau animalele de companie să se apropie de aparat atunci când ușa e deschisă.

▶ Nu depozitați agentii de spălare la îndemâna copiilor.

Tragetí fermoarele, reparați firele deşirate și aveți grijă de obiectele mici pentru ca rufele să nu se încâlcească. Dacă e necesar, folosiți un săculeț sau o plasă.

Nu atingeți aparatul dacă nu sunteți încălțat sau cu mâini și picioare ude sau umede.

▶ Nu acoperiți sau nu încapsulați aparatul în timpul funcționării pentru a permite umezelii să se evaporeze.

Nu puneți obiecte grele sau surse de căldură sau umezeală dea-supra aparatului.

▶ Nu folosiți și nu depozitați detergenți inflamabili sau agenți de curățare uscată în vecinătatea aparatului.

▶ Nu folosiți spray-uri inflamabile în vecinătatea aparatului.

▶ Nu spălați rufe tratate cu solventi în aparat fără a le fi uscat înainte.

ERTIZARE!

Utilizare zilnică

Nu îndepărtați sau nu inserați ștecherul în prezența gazelor inflamabile
▶ Nu spălați cu apă fierbinte cauciucul sau materialele spongioase.
▶ Nu spălați rufe mânjite cu făină.
▶ Nu deschideți compartimentul de detergenti în timpul ciclului de spălare.
▶ Nu atingeti ușa în timpul procesului de spălare, este fierbinte.
▶ Nu deschideti ușa dacă nivelul apei este vizibil peste hublou.
Nu fortați deschiderea usii. Ușa este dotată cu un dispozitiv de autoblocare și se va deschide imediat după încheierea procedurii de spălare.
Opriti aparatul după fiecare program de spălare și înainte de începerea ori- carei întrețineri de rutină și deconectați aparatul de la alimentarea electrică pentru a economisi energie și pentru ca dumneavoastră să fiți în siguranță.
▶ Tineți de ștecher, nu de cablu, atunci când deconectați aparatul.

Întreținerea / curățarea

Asigurati-vă că supravegheați copiii dacă aceștia efectuează operațiuni de curătaré sau întreținere.
▶ Deconectați aparatul de la rețeaua electrică înainte să efectuați orice fel de operațiuni de rutină pentru întreținere.
Păstrati partea de jos a deschiderii curată și deschideti ușa și compartimentul de detergent dacă aparatul nu este în úz, pentru a'evita'acumularea mirosurilor.
▶ Nu folosiți spray cu apă sau jet pentru a curăța aparatul.
Cablul de alimentare electrică trebuie înlocuit de producător, reprezentantul său de service sau persoane cu calificări similare pentru a evita orice pericol.
Nu încercati să reparati aparatul singur. În caz de reparatie, contactați departamentul nostru de relații cu clienții.
Înlăturați din aparat toate obiectele străine precum obiectele metalice, chimice, búnuri fragile, lumânări aprinse, țigări aprinse etc.

Instalare

▶ Aparatul trebuie să fie plasat într-un loc bine aerisit. Alegeți un loc care permite deschiderea completă a ușii.
▶ Nu instalati niciodată aparatul în aer liber într-un loc umed sau într-o zonă care ar putea favoriza scurgerile de apă, de exemplu sub sau lângă o chiuvetă. În cazul unei scurgeri de apă, întrerupeți alimentarea și lăsați mașina să usuce natural.

ERTISMENT

Instalarea

Instalati sau folositi aparatul doar în locuri unde temperatura de-pășește 5°C.
▶ Nu plasați aparatul direct pe covor, sau în apropierea unui perete sau a unei piese de mobilă.
Nu expuneți aparatul la îngheț sau în lumina directă a Soarelui sau lângă surse de căldură (de exemplu, sobe, radiatoare).
Asigurați-vă că informațiile electrice de pe plăcuța de identificare sunt conforme cu sursa de alimentare. În caz contrar, contactați un electrician.
▶ Nu folositi adaptoare de prize și prelungitoare.
Asigurați-vă că folosiți cablul electric și setul de furtunuri furnizat.
▶ Asigurați-vă că nu ați avariat cablul electric și stecherul. Dacă este avariat, apelați la un electrician pentru înlocuire.
▶ Folosiți o priză separată cu împământa-re pentru sursa de alimentare care este ușor accesibi-lă după instalare. Echipamentul trebuie împământat.

Doar în Marea Britanie: Cablul de alimentare al echipamentului este dotat cu un ștecher cu 3 fire (împământare) care se potrivește unei prizé standard cu 3 fire (împământare). Nu tăiați sau nu deconectați niciodată al treilea fir (împământarea). După instalarea echipamentului, ștecherul trebuie să fie accesibil.

▶ Asigurați-vă că racordurile și conexiunile furtunurilor sunt bine strânse și nu prezintă scurgeri.

Domeniu de utilizare

Acest aparat este destinat doar spălării rufelor care pot fi spălate la mașina de spălat. Urmați întotdeauna instrucțiunile de pe eticheta fiecărui articol. Este conceput exclusiv pentru uz casnic, în interior. Acesta nu este destinat utilizării în scopuri industriale.

Nu este permis să produceti schimbări sau modificări acestui dispozitiv. Folosirea în afara domeniului de utilizare poate provoca pericole, pierderea garanției și nulitatea răspunderii producătorului.

ă: Abateri

Din cauza schimbărilor tehnice și a diferențelor dintre modele, ilustrațiile din următoare-le capitole ar putea diferi fată de modelul dumneavoastră.

2.1 Imaginea aparatului

Din față (Fig. 2-1):

1 Sertar pentru Detergent/Balsam de rufe
2 Blat
3 Panoul de comandă
4 Uşă
5 Capac de filtru
6 Picioare reglabile

2.2 Accesorii

Verificați accesoriiile și documentația conform listei. (Fig.:2.3):

Furtunul de Dopuri de admisie mascare

Suportul furtunului de scurgere

Tampoane pen- tru reducerea zgomotului

Certificat Etichetă de garanție energetică*2

Manual de utilizare

1 Buton „Pornire" 3. Ecran 5. Buton functie
2 Selector pentru programe 4. Sertar pentru Detergent/Balsam de rufe 6. Buton „Start/Pauză”

tă: Semnal acustic

În următoarele situații, nu se va auzi un semnal acustic în mod implicit:

▶ când este apăsat un buton
▶ la finalul unui program
▶ când este rotit selectorul de programe

După caz, semnalul acustic poate fi selectat; consultați UTILIZARE ZILNICĂ (P18 - 6.13).

3-2

Simple white power button icon on dark background (no text or symbols)

3.1 Buton „Pornire"

Atingeți ușor acest buton (Fig. 3-2) pentru a porni, ecranul se va aprinde, indicatorul butonului „Start/Pauză” va lumina intens. Apăsați-l din nou timp de 2 secunde pentru a opri. Dacă nu va fi activat niciun program sau element de pe panou, după o perioadă mașina se va opri automat.

tă: Oprire

Fără conexiune WIFI, aparatul pornit se oprește automat dacă nu este activat cu 2 min- nute înainte de începerea programului sau la sfârșitul acestuia.

Cu conexiune WIFI, timpul de așteptare este de 24 ore.

3.2 Selectorul pentru programe

Prin rotirea butonului (Fig. 3-3) poate fi selectat unul dintre cele 14 programe, indicatorul LED corespondent va lumina, iar setarea implicită va fi afișată.

3.3 Ecran

Afişajul (Fig. 3-4) arată următoarele informații:

▶ Timpul de spălare
▶ întârziere pentru finalizare
Codurile de eroare și informațiile de service
▶ Simbolurile afișajului
▶ Viteza, temperatura etc.

Uşa tamburului este blocată

Aparatul este conectat la WIFI

Panoul de control este blocat

Anti-sifonare

Abur: unele Program au funcție de abur

3.4 Butoanele funcțiilor

Butoanele funcțiilor (Fig. 3-5) activează opțiuni suplimentare în programul selectat, înainte ca acesta să înceapă. Vor fi afișați indicatorii corespondenți. Prin oprirea aparatului, cât și la setarea unui nou program, toate opțiunile sunt dezactivate. Dacă un buton are opțiuni multiple, opțiunea dorită poate fi selectată prin apăsare succesivă a butonului.

ă: Setările din fabrică

Pentru a obține cele mai bune rezultate în fiecare program Haier a definit anumite setări implicite. Dacă nu există cerințe speciale, sunt recomandate setările implicite.

3.4.1-Butonul cu funcția „Întârziere”

Apăsati acest buton (Fig. 3-6) pentru ca programul să înceapă cu întârziere. Întârzierea finalizării poate fi crescută în etape de 30 de minute, de la 0,5 la 24 de ore (Timpul de finalizare va fi mai lungă față de timpul programului inițial). De exemplu, „Dis - play off” 6:30 înseamnă că finalul ciclului programului va fi în 6 ore și 30 de minute. Atingeți butonul „Start/Pauză” pentru a activa timpul de întârziere. Nu este disponibil pentru programele „Spin”, „Refresh”, „Remote”.

Nu este recomandat să activați finalizarea cu întârziere atunci când folosiți detergent lichid.

3-7

3.4.2-Butonul cu funcția „anti-șifonare”

Pentru programele pentru care se poate selecta funcția „Anti-șifonare” (Fig. 3-7), apăsați butonul „Anti-șifonare” pentru a selecta această funcție și pictograma corespunzătoare se va aprinde. Apăsați din nou sau selectați alt program, iar această funcție va fi anulată. În cadrul funcției „Anti-șifonare”, viteza maximă de stoarcere va scădea. După stoarcere, mașina de spălat menține funcționarea intermitentă pentru a scutura rufele în scopul prevenirii mucegaiului și a mirosului, în scopul reducerii șifonării și pentru a le face mai netede după închidere. În timpul funcționării, afișajul LED va afișa “ - ” “ -- ” “ ---- ” “ ----”, iar această fază durează cel mult 12 ore, utilizatorii pot apăsa „Start/Pauză” pentru a încheia oricând programul.

3-8

3.4.3 Butonul cu funcția. „Temp.“

Apăsați acest buton (Fig. 3-8) pentru a schimba temperatura programului de spălare. Dacă nu va fi iluminată nicio valoare (afișajul „--”), apa nu va fi încălzită.

3-9

3.4.4 Butonul cu funcția „Viteză”

Atingeți acest buton (Fig. 3-9) pentru a schimba sau a deselecta etapa de stoarcere a programului. Dacă nu va fi ilumina-tă nicio valoare (afișajul „Δ), rufele nu vor fi stoarse.

3-10

3.4.5 Butonul cu funcția „Extra Limpezire”

Atingeți acest buton (Fig. 3-10) pentru a limpezi rufele mai intens cu apă proaspătă. Este recomandat pentru persoane cu piele sensibilă. Prin atingerea butonului de câteva ori poate fi selectat unul până la trei cicluri suplimentare. Acestea apar pe ecran sub forma P--Q/ P--I/ P--2/ P--3. Sunt afişate diferite opțiuni de program.

3-11

3.4.6 Butonul cu funcția „i-time”

Această funcție (Fig. 3-11) intensifică diferiți timpi de spălare. Nu toate programele pot selecta această funcție. Vedeți P12 pentru programe care pot selecta această funcție.

3-12

3.4.7 Butonul cu funcția. „Start/Pauză”

Apăsați ușor acest buton (Fig. 3- 12) pentru a începe sau a întrerupe programul actual.

3-13

3.4.7-Butonul "Stain removal (Îndepărtare pete)"

Atingeți acest buton (Fig. 3-13) pentru a alege caracteristici speciale pentru pete. Simbolurile sunt explicate în următorul tabel.

larbă

Vin

Suc

Sânge

Pământ

Lapte

3.5 Blocare acces copil

Alegeti un program și apoi porniti, atingeți butoanele" Viteză" și ""( Fig .3--14) timp de 3 secunde simultan pentru a bloca toate elementele panoului împotriva activării, afisajul panoului Pentru deblocare vă rugăm să atingeți din nou cele două butoane. Indicatorul de blocare pentru copii se aprinde atunci când blocarea pentru copii funcționează. Această caracteristică este opțională atunci când mașina de spălat funcționează.

Când funcția de blocare acces copil este activată, iar un buton este apăsat, afișajul va indica [L0] (Fig. 3-15). Modificarea nu va fi aplicată.
    note right of A: Speed + Signal
    note right of C: Clock
    note_right_of_D["CL OF"]
    note left of C 3-14
    note right of D 3-15

Notă: Blocare acces copil

• Child lock (Blocare acces copil) care este configurată manual trebuie anulată manual sau va fi anulată automat la sfârșitul programului. Oprirea și informațiile de eroare nu vor anula Child lock (Blocare acces copil). Aceasta va fi încă activă la următoarea pornire a aparatului.
  Apăsați continuu timp de 3 secunde, simbolul Child lock (Blocare acces copil) va lumina, iar funcția va fi activată.
  ▶ Functia de blocare a accesului pentru copii nu poate fi setată sau anulată prin aplicația hOn.

3.6 Sertarul pentru detergent

Deschideți sertarul pentru dozare, se vor vedea următoarele componente (Fig. 3-16):

1. Compartimentul principal de spălare, pentru detergent pudră sau lichid.
2. Clapa pentru selectarea tipului de detergent: ridicați-o pen - tru detergent pudră, lăsați-o jos pentru detergent lichid.
3. Compartimentul pentru balsam de rufe.
4. Compartiment de pre-spălare pentru o cantitate mică de detergent pudră.
5. Blocați clapeta, apăsați-o în jos pentru a scoate sertarul pentru dozare.

Recomandarea privind tipul de detergenti este potrivită pentru diferitele temperaturi de spălare; consultați manu alul detergentului.

Notă: Procedura de verificare a numărului de cicluri pe care le-a rulat mașina

Procedură: în modul de așteptare, selectați mai întâi programul „bumbac”, apoi apăsați „temp.” și „viteză” în același timp, se va afișa numărul de cicluri de rulare timp de 2 secunde și apoi se revine la interfața de așteptare. Ciclurile de rulare cumulate vor adăuga 1 după ce programul se termină. Ciclurile de rulare vor fi afișate în notație hexadecimală dacă sunt peste 9999.

•Da, • Optional, / Nu

Compartimentul detergentului pentru:

1 Detergent sau pudră
② Balsam de rufe sau produs de întreținere
3 Pulbere de pre-spălare 3)

Program

Sarcină maximăîn kgHW90/HW100

Temperaturăîn °C1)gamăselectabilă

Presetat

1 2 3 Tip de țesătură

Prese-tare Viteză centri-fugare în rpm

Funcție

Întârziere

Îndepărtarea petelor

„i-time“

Anti-șifonare

Extra limpezire

Inteligent

9/10 *la

60 40

●

●

/

Amestesc de rufe din bumbac și sinte-tice, puțin murdare

1000

●

●

●

●

Cămașă

2/3 *la

40 40

●

●

○

Bumbac/Sintetice

1000

●

●

●

●

Bumbac

9/10 *la

90 40

●

●

○

Bumbac

1400

●

●

●

●

Sintetice

4,5/5 *la

60 40

●

●

○

Țesături sintetice sau amestec

1200

●

●

●

●

Delicat

1/1 *la

30 30

●

●

/

Rufe delicate sau din mătase

600

●

/

●

●

/

„Refresh“

1/1

//////

Bumbac

/////

La distanță

///// /

/////

Îngrijire bebeluși

4,5/5 *la

90 60

●

○

○

Bumbac/Sintetice

1000

●

●

●

●

AllergyCare

9/10 *la

90 60

●

○

○

Bumbac/Sintetice

1000

●

●

●

/

Rapid 15'2)

1/1 *la

40

*

●

○

/

Bumbac/Sintetice

1000

●

●

●

/

Lână

1/1 *la

40

*

●

/

/

Țesătură din bumbac sau cu conținut de bumbac, care poate fi spălată în mașină

800

●

/

●

●

/

Stoarcere

9/10

/////

Țesătură rezistentă

1000

/

●

///

Bumbac 20°

9/10

/

/

●

○

○

Bumbac

1000

●

●

●

●

Eco 40-60

9/10

/

/

●

○

/

/

/////

●

/

* Apa nu este încălzită.
1) Alegeti temperatura de spălare de 90°C pentru cerinte speciale de igienizare.
2) Reduceti cantitatea de detergent deoarece durata programului este scurtă.
3) Cantitate mică de detergent pudră sau deloc. Se poate adăuga puțin detergent doar la funcția de pre-spălare în APP. Când spălați rufe grele, este posibil ca mașina de spălat să vibreze foarte mult sau să se miște dacă acestea sunt înfășurate. În vederea îmbunătățirii calității, designul și specificațiile pot fi modificate fără notificare prealabilă.

Scanați codul QR de pe eticheta energetică pentru informații despre consumul de energie.

Consumul real de energie poate fi diferit de cel declarat, în funcție de cerințele locale.

ă: Auto-cântărirea

Aparatul este dotat cu sistem de recunoaștere a încărcării. Cu încărcare redusă, în anu-mite programe vor fi reduce automat atât consumul de energie și apă, cât și durata de spălare. Timpul implicit de afișare poate varia în funcție de greutatea încărcării, cu pro- gramele „Smart”, „Sintetice”, „Bumbac”, „Bumbac20°C”, „Eco 40- 60”.

Informații orientative (conform Regulamentului Comisiei (UE) 2019/2023):

Cu exceptia Eco 40-60, valoarea indicată pentru fiecare program este doar orientativă.

6.1 Alimentarea cu curent

Conectați mașina de spălat la o priză (220V - 240V\~/50Hz; Fig. 6-1). Consultați și secțiunea INSTA-LARE (pagina 32)

6.2 Racordarea la rețeaua de alimentare cu apă

Înainte de conexiune, verificați ca admisia de apă să fie curată și neobturată.
▶ Dati drumul la robinet (Fig.6-2).

ă: Strâns

Înainte de utilizare, verificați dacă există scurgeri în articulații între robinet și furtunul de admisie pornind robinetul.

6.3 Pregătirea rufelor

▶ Sortați hainele după material (bumbac, sintetice, lână sau mătase) și după cât de murdare sunt (Fig. 6-3). Fiți atent la indicațiile de spălare de pe etichetele rufelor.
▶ Separati hainele albe de cele colorate. Spălați textilele colorate mai întâi de mână pentru a vedea dacă se ia culoarea.
▶ Goliți buzunarele (chei, monede etc.) și îndepărtați elementele decorative grele (de exemplu broșele).
▶ Hainele fără tivuri, cele delicate și țesăturile fine, pre - cum perdelele, trebuie puse într-un sac de spălare pentru a proteja acest tip de rufe (spălarea manuală sau chimică ar fi preferabile).
Închideți fermoarele, scaiul și capsele, asigurați-vă că nasturii sunt bine cusuți.
- Amplasați articolele sensibile precum rufele fără tivuri dure, lenjeria intimă delicată (dresuri) și articolele mici precum ciorapii, curelele, sutienele etc. într-un sac pentru spălare.
▶ Desfășurați bucățile mari de textile precum cearșafu - rile, cuverturile etc.
Întoarceti pe dos blugii, textilele decorate sau cu culori intense; spălați-le separat dacă este posibil.

NTIE!

Materialele non-textile, precum și obiectele mici, desfăcute sau ascuțite pot provoca defecte hainelor și aparatului.

6.4 Diagrama de îngrijire

Spălare

	A se spăla la tempera-turi de până la 95°Cproces normal		A se spăla la tempe-raturi de până la 60°Cproces normal		'A se spăla la tempe-raturi de până la 60°Cproces delicat
	A se spăla la tempera-turi de până la 40°Cproces normal		A se spăla la tempe-raturi de până la 40°Cproces delicat		'A se spăla la tempe-raturi de până la 40°Cproces foarte delicat
	A se spăla la tempera-turi de până la 30°Cproces normal		A se spăla la tempe-raturi de până la 30°Cproces delicat		'A se spăla la tempe-raturi de până la 30°Cproces foarte delicat
	A se spăla de mânămax. 40°C		A nu se spăla
Înălbirea
	Este permis oriceînălbitor		Doar oxigen/fără clor		'A nu se înălbi
Uscarea
	Uscarea în uscătoreste posibilătemperatură normală		Uscarea în uscătoreste posibilă tempe-ratură mai redusă		'A nu se usca înuscător
	Uscare pe frânghie Uscare pe prizontală
Călcare
	Călcați la O tempera-tura maximă de 200°C		Călcați la o tempera-tură medie de până la150°C		'Călcați la o temperatu-ră redusă de până la 110°C; fără abur(călcarea cuabur poate provoca pa-gube ireversibile)
	A nu se călca
Îngrijire profesională pentru textile
	Curățare chimică cutetraclloretilenă		Curățare chimică cuhidrocarburi		'A nu se curăța chimic
	Spălarea profesionalăalternativă		A nu se folosi spă-larea profesionalăalternativă

Înălbirea

	Este permis orice înălbitor		Doar oxigen/fără clor		'A nu se înălbi
Uscarea
	Uscarea în uscătoreste posibilătemperatură normală		Uscarea în uscătoreste posibilă tempe-ratură mai redusă		A nu se usca înuscător
	Uscare pe frânghie Uscar		prizontală
Călcare
	Călcați la O tempera-tura maximă de 200°C		Călcați la o tempera-tură medie de până la150°C		Călcați la o temperatu-ră redusă de până la 110°C; fără abur(călcarea cuabur poate provoca pa-gube ireversibile)
	A nu se călca
Îngrijire profesională pentru textile
	Curățare chimică cutetraclloretilenă		Curățare chimică cuhidrocarburi		A nu se curăța chimic
	Spălarea profesionalăalternativă		A nu se folosi spă-larea profesionalăalternativă

Călcare

	Călcați la O tempera-tura maximă de 200°C		Călcați la o tempera-tură medie de până la 150°C		Călcați la o temperatu-ră redusă de până la 110 °C; fără abur(călcarea cu abur poate provoca pa-gube ireversibile)
	A nu se călca
Îngrijire profesională pentru textile
	Curățare chimică cu tetracloretilenă		Curățare chimică cu hidrocarburi		A nu se curăța chimic
	Spălarea profesională alternativă		A nu se folosi spă-larea profesională alternativă

Îngrijire profesională pentru textile

[xwtw]	Curățare chimică cu tetracloretilenă	[w3cw]	Curățare chimică cu hidrocarburi		A nu se curăța chimic
	Spălarea profesională alternativă		A nu se folosi spă-larea profesională alternativă

Nu sunt afișate toate aceste simboluri în meniul aparatului.

6.5 Încărcarea aparatului

▶ Puneti rufele una câte una în tambur

Nu supraîncărcați. Țineți cont de capacități- le diferite ale programelor, pentru încărcarea maximă! Regula generală pentru încărcarea maximă: Lăsați o distanță de 6 înci între rufe și cea mai înaltă parte a tamburului.
Închideți ușa cu atenție. Asigurați-vă că nicio rufă nu rămâne prinsă.

6.6 Selectarea detergentului

▶ Eficiența și performanța spălării sunt determinate de calitatea detergentului folosit.
▶ Folosiți doar detergenti aprobați pentru mașina de spălat.
▶ După caz, utilizati detergenti special de exemplu pentru țesături sintetice sau din lână.
- Consultați sfaturile pentru autocolantele cu detergent de blat.
Nu folosiți agenti de curățare chimică precum tricloroetilenă și alte produse similare.

Alegeti cel mai bun detergent

	Tip detergent
Program	Universal Colorate Delicat Special Balsam
Inteligent	L/P L/P -- o
Cămașă	L/P L/P -- o
Bumbac	L/P L/P -- o
Sintetice	-	L/P -- o
Delicat	-	- L/P	L/P	o
„Refresh“	-	---	-
La distanță 📄	-	---	-
Îngrijire bebeluși	-	- L/P	L/P	o
„Îngrijire Antialergică”	L/P L/P -- o
Rapid 15' 2)	L	L	-- o
Lână	-	- L/P	L/P	o
Stoarcere	-	---	-
Bumbac 20°C	L/P L/P -- o
Eco 40-60	L/P L/P -- o

L = detergent gel/lichid P = detergent pudră O = optional - = nu

Nu este recomandat să activați finalizarea cu întârziere atunci când folosiți detergent lichid.

Recomandăm să folosiți:

▶ Detergent pudră: de la 20°C la 90°C* (cea mai bună folosire: 40-60°C)
Detergent rufe colorate: de la 20°C la 60°C* (cea mai bună folosire: 30-60°C)
Detergent lână/delicate: de la 20°C la 30°C (= cea mai bună folosire:)

* Alegeti 90°C ca temperatură de spălare pentru cerințe speciale de igienizare.
* Dacă optați pentru o temperatură a apei de 60°C sau peste, vă recomandăm să folosiți mai puțin detergent. Vă rugăm cu amabilitate să utilizați un dezinfectant special, potrivit pentru haine sintetice sau din bumbac.
* Este mai bine să utilizati un detergent pudră cu spumare redusă sau chiar fără spumare.
*Tipul de detergent utilizat în funcția Telecomandă depinde de procedura reală.

6.7 Adăugarea detergentului

1. Glisați în afară sertarul pentru detergent.
2. Puneti soluțiile chimice necesare, în compartimentele correspondente (Fig. 6-4).
3. Împingeti sertarul uşor înapoi.

Nătă: Îndepărtarea mirosurilor

Înainte de următorul ciclu de spălare, îndepărtați reziduurile de detergent din sertar.
▶ Nu folositi detergent sau balsam în exces.
▶ Urmati instructiunile de pe pachetul de detergent.
▶ Puneti detergentul chiar înainte de începerea ciclului de spălare.
▶ Detergentul lichid concentrat ar trebui să fie diluat înaintea adăugării.
▶ Dacă este selectată funcția „Delay” nu utilizați detergent lichid.
▶ Alegeti cu atenție setările programului în funcție de simbolurile de îngrijire de pe etichetele rufelor, în conformitate cu tabelul de programe.

6.8 Pornirea aparatului

Apăsați butonul „Pornire” pentru a porni aparatul (Fig. 6-5). LED-ul butonului „Start/Pauză” va lumina intermitent.

6.9 Selectarea unui program

Pentru a obține cele mai bune rezultate de spălare, selectați un program care se potrivește gradului de murdărire și tipului de rufe.

Rotiți butonul programelor (Fig. 6-6) pentru a selecta programul potrivit. LED-ul programului corespondent se va aprinde și vor fi afişate setările implicite.

á: Prima utilizare

Înainte de prima utilizare, vă recomandăm să utilizați programul „COTTON+90°C“ + 600rpm, fără rufe și doar cu o mică cantitate de detergent în compartimentul agentului de spălare (2) sau un curățitor special pentru mașină de spălat, pentru a îndepărta potențialele reziduuri.

6.10 Adăugarea selecțiilor individuale

Selectați opțiunile și setările dorite (Fig. 6-7). Pentru mai multe informații, consultați sectiunea Panou de control.

6.11 Pornirea programului de spălare

Apăsați butonul „Start/Pauză” (Fig. 6-8) pentru a începe. LED-ul butonului „Start/Pauză” se oprește din cli-pire și va lumina intermitent. Aparatul funcționează în conformitate cu setările prestabilite. Schimbările sunt posibile numai prin anularea programului.

6.12 Întreruperea / anularea programului de spălare

Pentru a întrerupe un program în derulare apăsați ușor butonul „Start/Pauză”. LED-ul de deasupra butonului va clipi. Apăsați din nou pentru a relua funcționarea.

Pentru a anula un program în derulare și toate setările individuale ale acestuia:

Atingeți butonul "Start/Pauză" pentru a întrerupe programul în curs de desfășurare, pentru a selecta un nou program și pentru a-l începe.

6.13 După spălare

tă: Zăvor ușă

• Din ratiuni de siguranță, pe perioada ciclului de spălare ușa va fi blocată parțial. Singura posibilitate de a deschide ușa este la finalizarea programului sau la anularea corectă a acestuia (vedeti descrierea de mai sus).
  În situații de nivel crescut al apei sau temperaturii acesteia, precum și în timpul stoarcerii, ușa nu poate fi deschisă; Loc I- este afișat pe ecran

• La finalizarea ciclului programului va fi afişat End pe ecran.

• Aparatul se va opri automat.
• Îndepărtați rufele cât mai curând pentru a evita șifonarea excesivă.
• Opriti alimentarea cu apă.
• Scoateți cablul de alimentare din priză.
• Deschideți ușa pentru a evita acumularea de umezeală și mirosuri. Lăsați-o deschisă când nu este funcțiune.
• Rufele mici se lipesc uşor de perete după ce se usucă la mare viteză, vă rugăm să nu omiteți atunci când deschideți ușa pentru a scoate rufele.

tă: Modul „Standby”/Modul „Energy saving"

Aparatul pornit, va intra în modul „Standby” în situația în care nu va fi început un program în următoarele 2 minute, sau la finalul unui program. Ecranul se oprește Acest procedeu economisește energie. Pentru a întrerupe modul „Standby” apăsați butonul „Pornire”.

6.14 Activarea sau dezactivarea soneriei

După caz, semnalul acustic poate fi deselectat:

1. Porniți aparatul.
2. Selectați programul „Spin (Stoarcere)".
3. Apăsați simultan butoanele „Anti-șifonare și „Viteză” pentru aproximativ 3 secunde. „bEEP on” va fi afișat, iar soneria va fi dezactivată.

Pentru a activa soneria apăsați simultan cele două butoane din nou. "bEEP oFF" va fi afișat.

ă: Abateri

Datorită actualizărilor constante ale hOn, funcțiile și interfața de afișare a aplicației pot diferi de următoarea descriere.

7.1 Generalități

Acest aparat este prevăzut cu WiFi. Cu aplicația hOn puteți utiliza smartphone-ul dum-neavoastră pentru a controla programul.

RTIZARE!

Vă rugăm să respectați măsurile de siguranță din acest manual de utilizare și asigurați-vă că acestea sunt respectate chiar și atunci când utilizați aparatul prin intermediul aplicației hOn în timp ce sunteți departe de casă. De asemenea, trebuie să urmați instrucțiunile din hOn.

7.2 Cerințe

1. Un router wireless (protocol 802.11b/g/n) care acceptă numai banda de frecvență de 2.4 GHz. Lungimea SSID-ului router-ului este de 1-32 de caractere (inclusiv 1 și 32), iar parola este de 8-64 de caractere. Lungimea minimă a parolei trebuie sa fie de 8 caractere. Metodele de criptare a router-ului includ open, WPA-PSK și WPA2-PSK.
2. Aplicația este disponibilă pentru dispositivele cu Android, Huawei sau iOS, atât pentru tablete, cât și pentru smartphone-uri.
3. Mașina de spălat trebuie instalată într-o poziție în care poate primi un semnal Wi-Fi puternic. După ce mașina a fost corect asociată cu aplicația, dacă nu este conectată corect la routerul wireless, pe afișaj nu va apărea nicio pictogramă Wi-Fi.

7.3 Descărcarea și instalarea aplicatiei hOn:

Descărcați aplicația hOn pe dispozitivul dvs. prin scanarea codului QR:.

sau accesând linkul: go.haier-europe.com/download-app

Rată de frecvență (OFR)

2400 MHz - 2483.5 MHz

Putere maximă (ERP)

20dB M

Standard wireless

IEEE802.11b/g/n & BLE V4.2

ă: Înregistrare

Înregistrarea este necesară la prima utilizare sau când contul formal este șters/ închis. Pentru outilizareulterioară, trebuiesăintroduceținumeledeutilizatorșiparolapentruautentificare.

7.4 Înregistrarea și asocierea aplicatiei

1. Conectați smartphone-ul la rețeaua WiFi de acasă la care doriți să conectați produ- sul.
2. Deschideti aplicația.
3. Creați profilul de utilizator (sau conectați-vă dacă este deja creat anterior).
4. Închideti uşa.
5. Asociați aparatul urmând instrucțiunile de pe afișajul dispozitivului.

ă: Rețea WIFI

Nu este posibilă conectarea maşinii de spălat la o rețea publică WIFI. Aceasta poate cauza defectiuni.

ă: Utilizați același WIFI

Conectați-vă cu smartphone-ul la rețeaua la care doriți să conectați produsul.

7.5 Activati telecomanda

1. Verificați dacă routerul este pornit și conectat la Internet.
2. Încărcați rufele și închideți ușa.
3. Selectați programul „Remote“, ușa se blochează.
4. Porniți ciclul utilizând aplicația, panoul de control va fi dezactivat. Cu excepția butonului "Pornire/Pauză" și a butonului "Alimentare".
5. După finalizarea ciclului, ușa se deblochează și telecomanda se oprește.
6. După 2 minute aplicația trece în modul Off.

ă: Expirarea „Remote Control“

Dacă utilizatorul final nu pornește niciun ciclu din aplicație în 10 minute, după activarea telecomenzii, mașina de spălat va trece în modul Pornire întârziată în rețea și va menține „Telecomanda” până la 24 ore, apoi se va opri.

7.6 Dezactivati telecomanda

1. Pentru a ieși din telecomandă în timpul funcționării unui ciclu, apăsați butonul „START/PAUZĂ” de pe panoul de control. Ciclul se va opri și telecomanda va clipi.
2. În cazul în care condițiile permit, ușa se va debloca.
3. Pentru a relua ciclul, închideți ușa și apăsați butonul START/PAUZĂ. „Remote Control” va fi reactivată și telecomanda va fi fixată.
4. Controlați aparatul cu ajutorul aplicatiei.

7.7 Finalizarea ciclului cu „Remote Control” pornită

1. La terminarea ciclului, uşa se va debloca, iar „Remote Control“ se va dezactiva.
2. După 2 minute, mașina se va opri automat.

7.8 Ştergerea informațiilor de configurare

1. Selectați programul „Remote”;
2. Se afișează „hON”/„hOFF”.
3. Apăsați lung butonul „Întârziere" pentru 5 secunde, până când este afișat „PRI r”.
4. Informațiile de configurare sunt șterse, resetați configurarea, rotiți butonul pentru a selecta alte programe sau opriți pentru a ieși.

ă: Anularea/resetarea acreditărilor de rețea

Urmati această procedură numai dacă intenționați să vindeți mașina de spălat.

zarea responsabilă cu mediul înconjurător

▶ Pentru a atinge cel mai bun consum de energie, apă, detergent și timp, trebuie să folosiți sarcina maximă recomandată de încărcare.
▶ Nu supraîncărcați (o lățime de o palmă spațiu deasupra rufelor).
▶ Pentru rufele doar puțin murdare selectați programul Quick 15'.
▶ Aplicați dozarea corectă a fiecărui agent de spălare.
▶ Alegeti cea mai joasă temperatură de spălare adecvată - detergenții moderni spală eficient sub 60°C.
▶ Măriți setările implicite numai pentru a îndepărta petele difficile.
▶ Selectați viteza maximă de stoarcere dacă folosiți și un uscător.

ă: Informații generale:

Programul Eco 40-60 este capabil să curețe rufele din bumbac nu un nivel normal de murdărie etichetate ca fiind sigura pentru spălare la 40°C sau 60°C împreună în ace-lași ciclu, acest program este utilizat în evaluarea conformității cu legislația UE privind protectția mediului;
- Din punct de vedere al consumului de energie, cele mai eficiente programe sunt în general cele care se derulează la temperatură redusă și perioadă mai lungă;
Zgomotul și umiditatea rămasă sunt influențate de viteza de stoarcere: cu cât zgomotul este mai mare și conținutul de umiditate rămas este mai mic.

9.1 Curățarea sertarului de detergent

Aveți întotdeauna grijă să nu rămână reziduuri de detergent. Curățați sertarul de detergent cu regularitate (Fig. 9-1):

1. Trageți afară sertarul până se oprește.
2. Apăsați butonul de eliberare și îndepărtați sertarul.
3. Ştergeti interiorul tamburului cu un prosop.
4. Clătiți sertarul cu apă până când este curat iar apoi intro - duceri-lînapoi în aparat.

9.2 Curățarea mașinii

▶ Scoateți mașina din priză în timpul curățării și întreținerii.
▶ Folosiți o cârpă moale cu săpun lichid pentru a spăla car - casa mașinii (Fig. 9-2) și componentele de cauciuc.
▶ Nu folositi substanțe chimice organice sau solventi coro - zivi.

9.3 Supapa de admisie a apei și filtrul acesteia

Pentru a evita blocarea admisiei de apă cu substanțe solide precum calcar, curățați regulat filtrul supapei de admisie.

▶ Scoateți din priză cablul de alimentare și opriți alimenta -rea cu apă.
▶ Deşurubați furtunul de admisie cu apă de la robinet(Fig. 9-3).
▶ Clătiți filtrele cu apă și o perie(9-4).
▶ Introduceți filtrul și instalați furtunul de admisie.
▶ Deschideți robinetul pentru a vedea dacă curge.

9.4 Curățarea tamburului

Îndepărtați din tambur și din canelura garniturii ușii (inelul de cauciuc) obiectele spălate din greșeală, în special piesele metalice, cum ar fi ace, monede etc., deoarece acestea provoacă pete de rugină și deteriorări.
▶ Folosiți un agent de curățare fără clor pentru îndepărtarea petelor de rugină. Respectați avertismentele producătorului agentului de curățare.
▶ Nu folosiți obiecte tari sau bureți de sărmă pentru curățare.
▶ După procedură, deschideți ușa, folosiți un prosop pentru a curăța petele și spuma din jurul garniturii și păstrați curată partea interioară și exterioară a garniturii (Fig. 9-5).

Pentru întreținere regulată, vă recomandăm să rulați programul „COTTON+90°C” + 600rpm în 100 de cicluri pentru a evita posibilele reziduuri corozive. Adăugați o cantitate mică de detergent în compartimentul pentru detergent (2) sau utilizați un agent de curățare special pentru mașina de spălat.

9-Îngrijirea și curățarea

9.5 Perioade lungi de nefolosire

Dacă aparatul este lăsat fără neutilizat pentru o perioadă lungă:

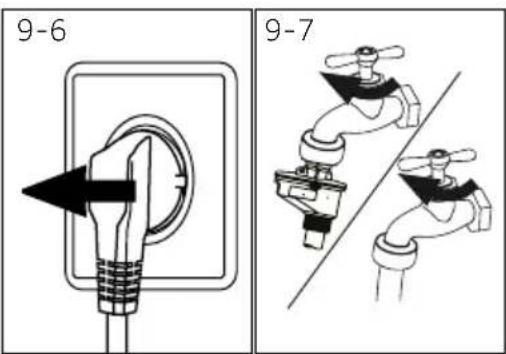

1. Scoateți stecherul din priză (Fig. 9-6).
2. Opriti alimentarea cu apă (Fig. 9-7).
3. Deschideți ușa pentru a evita acumularea de umezeală și mirosuri. Lăsați-o deschisă când nu este în funcțiune.

Înainte de următoarea folosire, verificați cu atenție cablul de alimentare, admisia de apă și furtunul de scurgere. Asigurați-vă că totul este bine instalat și fără scurgeri.

9.6 Filtru pompei

Curățați filtrul o dată pe lună și verificați filtrul pompei în caz că mașina de spălat:

▶ Nu scurge apa.
▶ Nu stoarce.
▶ Emite zgomote neobisnuite în timpul funcționării.

1. Opriti și deconectați maçina (Fig. 9-8).
2. Apăsați și deschideți clapeta de service (fig. 9-9).
3. Să aveți la îndemână un recipient pentru a colecta apa care va ieși (Fig. 9-10). Cantitatea ar putea fi mare!
4. Trageți afară furtunul de scurgere și țineți-I deasupra recipientului (Fig. 9-10).
5. Scoateți dopul de etanșare din furtunul de scurgere (Fig. 9-10).

6. După scurgerea totală a apei, închideți furtunul de scurgere (Fig. 9-11) și împingeți-l înapoi în mașină.

7. Deşurubati în sens anti-orar și scoateți filtrul pompei (Fig. 9-12).

8. Îndepărtați agenții de contaminare și murdăria (Fig. 9-13).

Risc de opărire! Apa din filtrul pompei poate fi foarte fierbinte! Înainte de orice acțiune, asigurati-vă că apa s-a răcit.

1. Curățați cu atenție filtrul pompei, de exemplu cu apă curentă (Fig. 9-14).
2. Reaşezati-I bine la locul lui (Fig. 9-15).
3. Închideți clapa de serviciu.

NTIE!

Garnitura filtrului pompei trebuie să fie curățată și intactă. Dacă capacul nu este complet strâns, apa se poate scurge.
▶ Filtrul trebuie să fie pus la loc, altfel, pot apărea scurgeri.

Multy probleme care apar pot fi rezolvate de dumneavoastră fără vreo expertiză specifică. În caz de probleme, verificați toate posibilitățile indicate și urmați instrucțiunile de mai jos înainte să contactați service-ul post-vânzare. Consultați SERVICIUL CLIENTI.

RTIZARE!

Înainte de operațiune de întreținere, dezactivați aparatul și deconectați-1 de la priză.
Echipamentul electric trebuie întreținut numai de către electricieni experti calificați, deoarece reparațiile necorespunzătoare pot cauza daune considerabile.
▶ Un cablu de alimentare avariat trebuie înlocuit doar de producător, de agentul său de service sau de alte persoane calificate similar pentru a evita un pericol.
▶ Pentru siguranța utilizatorului final, nu sunt recomandate acțiuni de reparare pe cont propriu sau de către neprofesioniști. Contactați serviciul post vânzare.

10.1 Coduri și informații

Următoarele coduri vor fi afișate doar ca informații despre ciclul de spălare. Nu trebuie luate măsuri.

Cod Mesaj
1:25	Timpul rămas din ciclul de spălare este de 1 oră și 25 minute.
6:30	Timpul rămas din ciclul de spălare este de 6 ore și 30 min, incluzând și opțiunea de finalizare cu întârziere.
End	Ciclul de spălare este finalizat. Aparatul se va opri automat.
Loci -	Ușa este încuiată datorită nivelului ridicat al apei, temperaturii sau a ciclului de stoarcere.
bEEP oFF	Soneria este dezactivată.
bEEP on	Soneria este activată.
„CLOI -”	Tastele pentru funcții sunt oprite. Schimbarea programului nu este posibilă.

10.2 Depanare cu ajutorul codului afişat

Problemă Cauză Solutie
CLRFLtr	Eroare de scurgere, apa nu este scursă complet în timp de 6 minute.	Curățați filtrul pompei.Verificați racordul furtunului de scurgere.
E2	Eroare de blocare	Închideți ușa bine.
E4	Nivelul apei nu este atins în 12 minute.Furtunul de scurgere are goluri de aer.	Asigurați-vă că robinetul este complet des-chis iar presiunea apei este normală.Verificați racordul furtunului de scurgere.
E8	Eroare privind nivelul de siguranță a apei	Contactați serviciul post vânzare.
E5	Eroare de scurgere, apa nu este scursă complet în timpul setat(program Refresh)
F3	Eroare privind senzorul de temperatură	Contactați serviciul post vânzare.
F4	Eroare privind încălzirea	Contactați serviciul post vânzare.
F7	Eroare privind funcționarea motorului	Contactați serviciul post vânzare.
FA	Eroare privind senzorul pentru nivelul apei	Contactați serviciul post vânzare.
FH	Modulul iot nu poate fi configurat	Contactați serviciul post vânzare.
FCO sau FC I sau FC 2	Eroare privind comunicarea anormală	Contactați serviciul post vânzare.
Unb	Eroare privind sarcina dezechilibrată	Verificați și echilibrați rufele încărcate în tambur.Reduceți sarcina.
Fb	Scurgere din mașină Deschideți pompa de scurgere pentru scurgere. Închideți mașina.Contactați serviciul post vânzare.

10.3 Depanare fără cod de afișare

Problemă Cauză Solutie
Mașina de spălat eşuează în a funcționa	Programul nu a început încă.Ușa nu este închisă bine.Mașina nu a fost pornită.Defect alimentare.Functia de blocare acces copil este activată.	Verificați programul și porniți-l.Închideți ușa bine.Porniți mașina.Verificați alimentarea cu curent.Dezactivați funcția de blocare acces copil.
Mașina de spălat nu se în-carcă cu apă.	Fără apă.Furtunul de admisie e încălcit.Filtrul furtunului de admisie e blocat.Presiunea apei este sub 0.03 MPa.Ușa nu este închisă bine.Defect alimentare cu apă.	Verificați apa de la robinet.Verificați furtunul de admisie.Deblocați filtrul furtunului de admisie.Verificați presiunea apei.Închideți ușa bine.Asigurați-vă că există alimentare cu apă.
Mașina este în proces de scurgere a apei în timp ce este umplută.	Înălțimea furtunului de scurgere este sub 80 cm.Capătul furtunului de scurgere nu ajunge în apă.	Asigurați-vă că furtunul de scurgere este instalat în mod adecvat.Asigurați-vă că furtunul de scurgere ajunge în apă.
Defecțiune de scurgere a apei.	Furtunul de scurgere e blocat.Filtrul pompei este blocat.Capătul furtunului de scurgere este la mai mult de 100 cm deasupra nivelului podelei.	Deblocați furtunul de scurgere.Curățați filtrul pompei.Asigurați-vă că furtunul de scurgere este instalat în mod adecvat.
Vibrații puternice la stoarcere.	Nu au fost îndepărtate toate bolțurile de transport.Aparatul nu are o poziție solidă.Încărcătura mașinii nu este corectă.	Îndepărtați toate bolțurile de transport.Asigurați-vă că mașina stă pe o suprafață solidă, într-o poziție nivelată.Verificați greutatea încărcăturii și echili-brul.
Funcționarea se oprește înaintea finalizării ciclului de spălare.	Defecțiune de alimentare cu apă sau electri-citate.	Verificați alimentarea cu energie și cu apă.
Operatiunea se oprește o vreme.	Aparatul afișează un cod de eroare.Problemă din cauza tiparului de încărcare.Programul efectuează un ciclu de înmuiere.	Luați în considerare codurile afișate.Reduceți sau ajutați sarcina.Anulați programul și reporniți.
Problemă Cauză Soluție
Spuma în exces plutește în tambur și/sau în compartimentul deter-gentului	Detergentul nu este adecvat.Utilizare în exces a detergentului.	Verificați recomandările în legătură cu detergentul.
Ajustarea automată a timpului de spălare.	Durata programului de spălare va fi ajustată.	Acest lucru este normal și nu afectează funcționalitatea.
Stoarcerea eșuează.	Dezechilibru în așezarea rufelor.	Verificați nivelul de încărcare al mașinii și rufele apoi rulați un program de stoarcere din nou.
Rezultat de spălare nesatisfăcător.	Gradul de poluare nu corespunde cu progra-mul selectat.Cantitatea de detergent nu a fost suficientă.Sarcina maximă a fost depășită.Reduceți sarcina.Rufele sunt distribuite inegal în tambur.Desfășurați rufele.	Selectați un alt program.Alegeți detergentul conform gradului de poluare și potrivit specificațiilor producătorului.
Rămân pe rufe reziduuri de detergent pudră.	Particulele insolubile pot rămâne ca puncte albe pe rufe.	Efectuați o clătire suplimentară.Încercați să curățați punctele de pe rufele uscate.Alegeți alt detergent.
Rufele au pete gri.	Provocate de grăsimi precum uleiuri, creme sau unguente.	Tratați rufele cu un agent special de curățare.

Notă: Informații legate de spumă

Dacă s-a creat prea multă spumă în timpul ciclului, motorul se oprește iar pompa de scurgere va fi activată pentru 90 de secunde. Dacă spuma nu a fost eliminată după 3 încercări, programul se va finaliza fără stoarcere.

În caz că reapar mesajele de eroare chiar și după măsurile luate, opriți aparatul, deconec-tați-l de la sursa de alimentare și contactați serviciul clienți.

10.4 În cazul defectiunii de pornire

Dacă întreruperea curentului electric, întrerupe un program de spălare în funcțiune deschiderea ușii este blocată mecanic.

Pentru a putea scoate rufele, nivelul apei nu trebuie să fie vizibil prin geamul hubloului de pe uşă.

Pericol de arsuri!

Nivelul apei trebuie scăzut așa cum este descris în „Filtrul pompei”. Până atunci, nu trageți maneta (A) de sub clapa de serviciu (Fig.10-1) până când ușa nu este deblocată printr-un ușor clic.

Apoi refixați toate părțile.

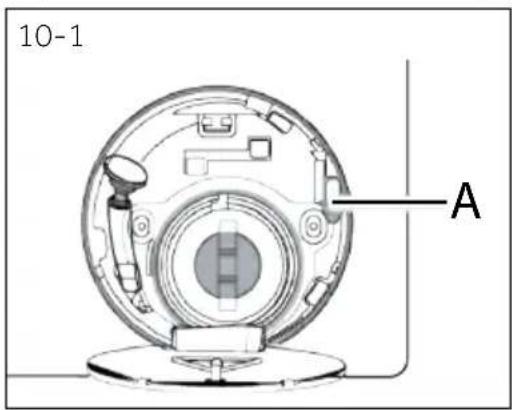

Notă: Deblocarea ușii

Când mașina de spălat este într-o etapă sigură, (nivelul apei este sub nivelul ferestre la un nivel sigur, temperatura în tambur este sub 55 °C, iar acesta nu se rotește) puteți debloca ușa mașinii.

11.1 Pregătirea

▶ Scoateți aparatul din ambalaj.
Îndepărtați toate materialele de ambalare inclusiv baza de polistiren, nu le lăsați la îndemâna copiilor. Când deschideți pachetul, e posibil să vedeți picături de apă pe punga de plastic și pe hublou. Acest fenomen normal apare în urma testelor cu apă din fabrică.

ă: Eliminarea ambalajului

Nu lăsați materialele de ambalare la îndemâna copiilor și eliminați-le într-o manieră eco-logică.

11.2 OPTIONAL: Instalați tampoanele pentru reducerea zgomotului

1. Când deschideți pachetul, veți găsi câteva tampoane de reducere a zgomotului. Acestea se folose- sc pentru reducerea zgomotului produs de mașina în funcțiune (Fig. 11-1).
2. Lăsați mașina de spălat pe spate, cu hubloul ridicat în sus, iar partea inferioară îndreptată spre operator (Fig. 11-2).
3. Scoateți tampoanele de reducere a zgomotului și îndepărtați folia de protecție dublu adezivă; partea inferioară de reducere a zgomotului de sub cabina mașinii de spălat, așa cum se arată în Fig. 11-3 (două tampoane mai lungi în poziția 1 și 3, două tampoane mai scurte în poziția 2 și 4). Apoi reașezați mașina în poziție dreaptă.

tă: Tampoane pentru reducerea zgomotului

Tamponul de reducere a zgomotului este opțional, ar putea ajuta la reducerea zgomotului, vă rugăm să îl asamblați sau nu în funcție de cerințele dumneavoastră.

11.3 Demontarea bolțurilor de transport

Bolturile de transport au scopul de a prinde compo- nentele anti-vibrății din interiorul aparatului în timpul transportului, pentru a evita avarierea pieselor din in- terior.

1. Scoateți toate cele 4 bolturi din partea din spate și scoateți distanțierele de plastic (Fig. 11-4/Fig. 11-5).
2. Umpleți găurile rămase cu dopuri de acoperire (Fig. 11-6/Fig. 11-7).

ă: Păstrați într-un loc sigur

Păstrați bolțurile de transport într-un loc sigur pentru a fi folosite ulterior. Când aparatul trebuie mutat, reinstalați bolțurile.

11.4 Mutarea aparatului

Dacă mașina trebuie mutată la mare distanță, puneți la loc bolțurile de transport îndepăr-tate înaintea instalării, pentru a evita posibile daune: Asamblarea se face în ordine inversă.

11.5 Alinierea aparatului

Ajustați toate picioarele (Fig. 11-8) pentru a obține o poziție plană. Acest fapt va minimaliza vibrațiile și zgomotul în timpul funcționării. De asemenea, va reduce uzura. Vă recomandăm folosirea unui poloboc pentru ajustarea nivelării. Podeaua trebuie să fie cât mai stabilă și mai plată.

1. Slăbiti piulița de blocare (1) cu o cheie.
2. Ajustați înălțimea prin rotirea piciorului (2).
3. Strângeti piulița de blocare (1) împotriva carcasei.

11.6 Racordarea la rețeaua de scurgere a apei

Racordati furtunul de scurgere a apei în mod adecvat la tevi. Furtunul trebuie să atingă la un moment dat o înălțime în jurul a 80-100 cm față de partea de jos a aparatului! Dacă este posibil, mențineți în permanență furtunul de scurgere prins de suportul din spatele aparatului.

AVERTIZARE!

▶ Folositi doar setul de furtunuri furnizat pentru conexiune.
▶ Nu refolositi seturi de furtunuri vechi!
▶ Faceți conexiunea doar la sursa de apă rece.
Înaintea conexiunii, verificați dacă apa e curată și limpede.

Sunt posibile următoarele conexiuni:

11.6.1 Furtunul de scurgere în chiuvetă

▶ Tineți furtunul de scurgere cu suport U peste marginea unei chiuvete de o dimensiune adecvată (Fig. 11-9).
▶ Protejați suficient suportul în formă de U împotriva alunecării.

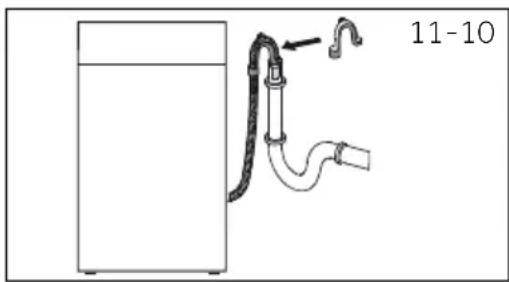

11.6.2 Furtunul de scurgere conectat direct în scurgerea apelor menajere

▶ Diametrul intern al țevii cu aerisire trebuie să fie de minimum 40 mm.
▶ Introduceți aproximativ 80-100 mm din furtunul de scurgere în țeava de ape menajere.
- Ataşati suportul în formă de U și prindeți-l în mod adecvat (Fig. 11-10).

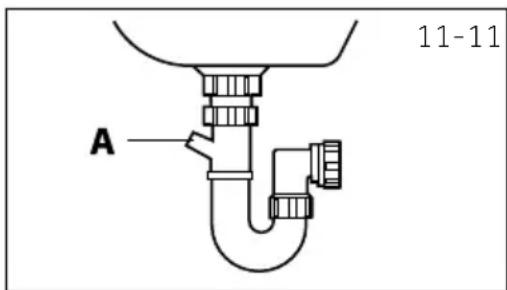

11.6.3 Furtunul de scurgere la instalația chiuvetei

▶ Racordarea trebuie făcută deasupra sifonului.
▶ Un racord este de obicei închis cu un dop (A). Acesta tre - buie îndepărtat pentru a evita orice disfunționalitate (Fig. 11-11).
▶ Asigurați furtunul de scurgere cu o clemă.

ATENTIE!

Furtunul de scurgere nu trebuie scufundat în apă și trebuie să fie bine prins și să nu prezinte scurgeri. Dacă un furtun de scurgere este pun pe sol sau dacă țeava este la o înălțime mai mică de 80 cm, mașina de spălat va scurge în continuare în timp ce este umplută (auto șifonare).
Furtunul de scurgere nu trebuie prelungit. Dacă este necesar, contactați serviciul de vânzare.

11.7 Racordarea la rețea de alimentare cu apă

Asigurați-vă că garniturile sunt introduse.

1. Conectați la mașina de spălat furtunul de admisie a apei cu capătul cotit (Fig. 11-12). Strângeți articulația manual.
2. Conectați celălalt capăt la un robinet de apă cu un filet de 3/4" (Fig. 11-13).

11.8 Conexiunea electrică

Înainte de fiecare conexiune, faceți următoarele verifi- cări:

▶ alimentarea cu energie, priza și siguranța să corespundă plăcuței de identificare.
- priza de alimentare este împământată și nu are adaptoare de priză sau prelungitoare.
▶ stecherul și priza să fie compatibile.
▶ Doar în UK: Štecherul pentru UK îndeplinește standardul BS1363A.

Puneți stecherul în priză (Fig. 11-14).

AVERTIZARE!

Asigurați-vă întotdeauna că toate conexiunile (sursă alimentare, furtun alimentare și scurgere) sunt asigurate, uscate și nu prezintă scurgeri!
▶ Aveți grijă ca aceste piese să nu fie niciodată strivite, încâlcite sau răsucite.
În cazul în care cablul de alimentare electrică este deteriorat, acesta trebuie înlocuit de un agent de service (a se vedea certificatul de garanție) pentru a evita orice pericol.

12.1 Date tehnice suplimentare

	HW90-B14979EU1/HW100-B14979NU1
Tensiune în V 220-240 V~/50Hz
Curent în A 10
Putere maximă în W 2000
Presiunea apei în MPa 0.03≤P ≤1
Greutate netă în kg 65

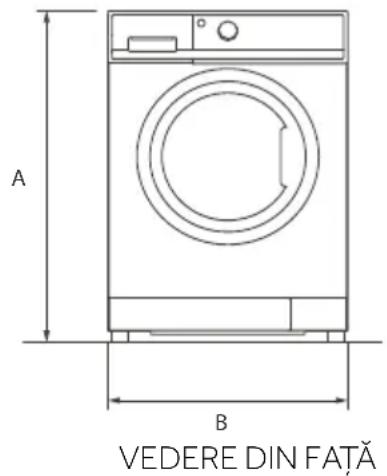

Dimensiunile produsului HW90-B14979EU1/HW100-B14979NU1
A:Înălțimea totală a produsului - mm	850
B:Lățimea totală a produsului - mm	595
C:Adâncimea totală a produsului (La dimensiunea plăcii de control principale) în mm	497
D:Adâncimea totală a produsului - mm	577
E:Adâncime ușă deschisă - mm 1085
F:Distanță minimă ușă la peretele adiacent în mm	300

Notă: Dimensiuni

Înălțimea exactă a mașinii de spălat depinde de înălțimea picioarelor de la baza acesteia. Spațiul în care instalați mașina de spălat trebuie să fie cu cel puțin 40 mm mai lat și cu 20 mm mai adânc decât dimensiunile sale.

12.2 Standarde și directive

Acest produs îndeplinește cerințele tuturor directivelor CE aplicabile cu standardele armonizate corespunzătoare, aplicabile marcajului CE.

13-Serviciul clienti

Recomandăm serviciul clienti Haier și folosirea pieselor de rezervă originale.

Dacă aveți o problemă cu aparatul dumneavoastră, verificați mai întâi secțiunea DEPANARE.

Dacă nu găsiți o soluție acolo, contactați

▶ dealerul dumneavoastră local sau

▶ zona Service & Support de pe www.haier.com unde puteți găsi numere de telefon și Întrebări și Răspunsuri Frecvente și unde puteți să înaintați cererea de service.

Pentru a contacta departamentul nostru de Service, asigurați-vă că aveți următoarele date la dispoziție.

Informațiile pot fi găsite pe plăcuța de identificare.

Model ____

Nr. serie ____

Verificați certificatul de garanție furnizat împreună cu produsul în caz de garanție.

Pentru solicitări comerciale generale vă rugăm să consultați mai jos adresele noastre din Europa:

Adrese Haier în Europa
Tară* Adresa poştală Tară* Adresa poştală
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIA	Franța	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANȚA
Spania Portugalia	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIA	Belgia-FRBelgia-NLOlandaLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIA
Germania Austria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenGERMANIA	PoloniaCehiaUngariaGreciaRomâniaRusia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 VarșoviaPolonia
Regatul Unit	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR RU	RepublicaCehă șiSlovacia	Haier Europe R s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlin Republica Cehă

*Pentru mai multe informații, consultați www.haier.com

Informațiile cu privire la model sunt disponibile în baza de date a produselor la adresa https://eprel.ec.europa.eu/ căutând identificatorul modelului raportat în câmpul Model de pe eticheta produsului aplicată pe acesta; linkul către modelul din baza de date a produselor poate fi găsit mai jos pentru fiecare identificator de model:
