HW100-B14979NU1 - Pralka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Pralka
Model	HW100-B14979NU1
Marka	Haier
Pojemność	10 kg
Wymiary (W x S x G)	850 x 595 x 577 mm
Wysokość przy otwartych drzwiach	1085 mm
Masa netto	65 kg
Napięcie	220–240 V ~/50 Hz
Pobór prądu	10 A
Maksymalny pobór mocy	2000 W
Ciśnienie wody	0,03 – 1 MPa
Prędkość wirowania (max.)	1400 obr./min
Programy	14 (Inteligentny, Koszule, Bawełna, Syntetyki, Delikatne, Odświeżanie, Aplikacja, Pielęgnacja dzieci, AllergyCare, Szybkie 15', Wełna, Wirowanie, Bawełna 20°, Eco 40-60)
Funkcje	Opóźnienie, Ochrona przed zagnieceniami, Temperatura, Prędkość, Dodatkowe płukanie, i-time, Usuwanie plam, Blokada rodzicielska, Zdalne sterowanie
Wi-Fi	Tak (IEEE 802.11b/g/n, 2,4 GHz)
Sterowanie przez aplikację	Aplikacja hOn (Android, Huawei, iOS)
Akcesoria	Zabezpieczenia transportowe, Podkładki wyciszające (opcjonalnie), Zaślepki
Czyszczenie i konserwacja	Szuflada na detergent, Filtr pompy, Filtr dopływowy, Czyszczenie bębna
Bezpieczeństwo	Blokada rodzicielska, Blokada drzwi, Zabezpieczenie przed przepełnieniem, Wymagane uziemienie
Wskazówka instalacyjna	Równa podłoga, Odstęp od ściany min. 300 mm przy otwartych drzwiach, Kurek wodny 3/4", Wąż odpływowy 80–100 cm nad podłogą
Serwis	Serwis Haier, www.haier.com

Często zadawane pytania - HW100-B14979NU1 HAIER

Jak włączyć pralkę?

Dotknij przycisku włączania (Rys. 3-2). Wyświetlacz zaświeci się, a dioda LED przycisku Start/Pauza zacznie migać. Aby wyłączyć, przytrzymaj przycisk przez 2 sekundy.

Co oznacza kod błędu E4?

Kod E4 oznacza, że wymagany poziom wody nie został osiągnięty po 12 minutach lub woda niechcący wypływa przez wąż odpływowy. Sprawdź, czy kurek wodny jest całkowicie otwarty, a wąż odpływowy prawidłowo zainstalowany.

Jak aktywować blokadę rodzicielską?

Naciśnij jednocześnie przyciski Prędkość i Sygnał przez 3 sekundy po uruchomieniu programu. Symbol zaświeci się. Aby dezaktywować, powtórz czynność.

Jak wyczyścić filtr pompy?

Wyłącz pralkę i wyciągnij wtyczkę z gniazdka. Otwórz klapkę serwisową, wyciągnij mały wąż odpływowy i spuść wodę. Obróć filtr pompy w kierunku przeciwnym do ruchu wskazówek zegara, usuń zanieczyszczenia i opłucz go pod bieżącą wodą. Włóż go z powrotem i zamknij klapkę.

Czy mogę sterować pralką za pomocą aplikacji?

Tak, pobierz aplikację hOn i połącz pralkę z siecią Wi-Fi. Wybierz program Zdalny na panelu sterowania, aby aktywować zdalne sterowanie. Aplikacja umożliwia uruchamianie, zatrzymywanie i zmianę ustawień.

Jaka jest maksymalna ładowność dla programu Bawełna?

Maksymalna ładowność wynosi 10 kg dla modelu HW100. Zachowaj odstęp około 15 cm między praniem a górną krawędzią bębna.

Jak ustawić prędkość wirowania?

Naciśnij przycisk Prędkość (Rys. 3-9), aby zmienić prędkość wirowania lub całkowicie wyłączyć wirowanie (Ø). Wybór różni się w zależności od programu.

Co zrobić w przypadku silnych wibracji podczas wirowania?

Upewnij się, że wszystkie zabezpieczenia transportowe zostały usunięte, a pralka stoi na równej, stabilnej podłodze. Rozłóż pranie równomiernie w bębnie i unikaj przeładowania.

Jak wyczyścić szufladę na detergent?

Wyciągnij szufladę do oporu, naciśnij przycisk zwalniania i wyciągnij ją całkowicie. Opłucz ją pod bieżącą wodą, a komorę wewnątrz wytrzyj do sucha. Włóż ją z powrotem.

Czy mogę używać płynnego detergentu?

Tak, ale nie używaj płynnego detergentu, gdy funkcja opóźnienia jest aktywna. Podnieś przesłonę wyboru detergentu dla proszku lub naciśnij ją dla płynnego detergentu (Rys. 3-16).

INSTRUKCJA OBSŁUGI HW100-B14979NU1 HAIER

Instrukcja obsługi Pralka

HW90-B14979EU1 HW100-B14979NU1

Dziękujemy za zakup produktu Haier.

Przed użyciem urządzenia prosimy o dokładne zapoznanie się z instrukcją. Instrukcja zawiera ważne informacje, które pomogą Ci uzyskać jak najlepszą pracę urządzenia i zapewnić bezpieczną i prawidłową instalację, użytkowanie i konserwację.

Instrukcję należy przechowywać w dogodnym miejscu, aby zawsze można było znaleźć w niej informacje dotyczące bezpiecznego i prawidłowego korzystania z urządzenia.

W przypadku sprzedaży, przekazania lub pozostawienia urządzenia z powodu przeprowadzki należy przekazać również tę instrukcję, aby nowy właściciel mógł zapoznać się z urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.

Legenda

Ostrzeżenie - Waźne informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące środowiska

Utylizacja

Pomóż chronić środowisko naturalne i zdrowie ludzkie. Wyrzuć opakowanie do stosownych pojemników do recyklingu. Pomóż w recyklingu zużytego sprzętu elektrycznego i elektronicznego. Nie wyrzucaj urządzeń oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj się z urzędem miasta.

O!TRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Wyciągnij wtyczkę z kontaktu. Odciąć przewód zasilający i wyrzucić go. Usuń zamek drzwi, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

1-Informacje dotyczące bezpieczeństwa 4
2-Opis produktu....7
3-Panel kontrolny....8
4-Programy 12
5-Zużycie1....3
6-Codzienne użycie 14
7-hOn....19
8-Pranie przyjazne środowisku....22
9-Konserwacja i czyszczenie 23
10-Rozwiązywanie problemów 26
11-Instalacja....29
12-Dane techniczne 33
13-Obsługa klienta....34

Przed włączeniem urządzenia po raz pierwszy, przeczytaj poniższe wskazówki dotyczące bezpieczeństwa!

RZEŻENIE!

Przed pierwszym użyciem

Upewnij się, że urządzenie nie zostało uszkodzone podczas transportu.
Upewnij się, że wszystkie śruby transportowe i śruby opakowania zostały usunięte.
▶ Usunąć wszystkie opakowania i trzymać je poza zasięgiem dzieci.
Zawsze przenoś urządzenie z pomocą co najmniej dwóch osób, ponieważ jest ciężkie.

Codzienne użytkowanie

Urządzenie to może być używane przez dzieci w wieku od lat 8 lub starsze, osoby z obniżoną sprawnością fizyczną, zmysłową lub umysłową, niemające doświadczenia i wiedzy, o ile są one nadzorowane lub poinstruowano je, jak korzystać z tego urządzenia w bezpieczny sposób i zdają sobie sprawę z możliwych niebezpieczeństwa.
Nie pozwalaj dzieciom poniżej 3 roku życia zbliżać się do urządzenia, chyba że są pod stałym nadzorem.
▶ Dzieci nie powinny bawić się tym urządzeniem.
▶ Nie pozwalać dzieciom i zwierzętom na podchodzenie do urządzenia, gdy drzwiczki są otwarte.
▶ Środki piorące przechowywać poza zasięgiem dzieci.
Aby zapobiec splątaniu się pranych rzeczy, należy pozapinać zamki, naprawić luźne nitki i uważać na małe przedmioty. W razie potrzeby skorzystać z odpo wiedniej torebki lub siatki.
▶ Nie dotykać urządzenia mokrymi lub wilgotnymi rękami albo stopami lub gdy jesteś boso.
▶ Nie zakrywać ani nie przykrywać niczym urządzenia w trakcie pracy lub po zakończonej pracy, aby umożliwiać odparowanie wilgoci.
▶ Nie umieszczać ciężkich przedmiotów ani źródeł ciepła lub wilgoci na urządzeniu.
Nie używać ani nie przechowywać łatwopalnych detergentów ani środków do prania chemicznego w pobliżu urządzenia.
▶ Nie używać żadnych łatwopalnych sprayów w pobliżu urządzenia.
▶ Nie prać odzieży, która wcześniej była czyszczona przy użyciu rozpuszczalnika, jeśli przed praniem taka odzież nie była suszona na świeżym powietrzu.

TRZEŻENIE!

Codzienne użytkowanie

▶ Nie wyjmować ani nie wkładać wtyczki w pobliżu łatwopalnego gazu
▶ Materiałów z pianki gumowej lub gąbki nie prać w wysokich temperaturach.
▶ Nie prać rzeczy zabrudzonych mąką.
▶ Nie otwierać szuflady na detergent w trakcie jakiegokolwiek cyklu prania.
▶ Nie dotykać drzwi w trakcie prania, ponieważ mocno się nagrzewają.
▶ Nie otwierać drzwi, jeśli poziom wody znajduje się wyraźnie nad otworem drzwiowym.
Nie otwierać drzwiczek siłą. Drzwiczki są wyposażone w urządzenie samozamykające i otworzą się wkrótce po zakończeniu procesu prania.
Po każdym praniu i przed wykonaniem jakiejkolwiek rutynowej konserwacji należy wyłączyć urządzenie i odłączyć je od sieci, aby zaoszczędzić energię elektryczną i zapewnić bezpieczeństwo.
Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.

Konserwacja/utrzymywanie w czystości

Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konserwacji urządzenia.
Przed podjęciem jakichkolwiek rutynowych prac konserwacyjnych odłącz urządzenie od zasilania elektrycznego.
Utrzymuj w czystości dolną część otworu drzwiowego, a także otwieraj drzwi i szufladę na detergent, jeśli urządzenie nie jest używane. Zapobiegnie to powstawaniu nieprzyjemnych zapachów.
▶ Nie stosuj wody lub pary do czyszczenia urządzenia.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.
▶ Nie próbuj samodzielnie naprawiać urządzenia. W przypadku naprawy, prosimy o kontakt z działem obsługi klienta.
- Usuń z urządzenia wszystkie obce przedmioty, takie jak metalowe przedmioty, chemikalia, delikatne towary, zapalone świece, zapalone papierosy itp.

Instalacja

▶ Urządzenie powinno być umieszczone w dobrze wentylowanym miejscu. Takie miejsce powinno zapewniać możliwość swobodnego otwierania drzwi czek na oścież.
Nigdy nie należy instalować urządzenia na zewnątrz w wilgotnym miejscu lub w strefie, która może być narażona na wycieki wody, takie jak pod lub w pobliżu zlewu. W przypadku wystąpienia takiego przecieku należy odciąć zasilanie i umożliwiać urządzeniu wyschnięcie w sposób naturalny.

O!TRZEŻENIE

Instalacja

Urządzenie instalować i używać w warunkach temperaturowych powyżej 5°C.

▶ Nie ustawiać urządzenia bezpośrednio na dywanie lub blisko ściany lub mebli.

Nie instaluj urządzenia w miejscu narażonym na działanie mrozu, wysokiej temperatury, promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców, grzejników).

Upewnij się, że informacje elektryczne na tabliczce znamionowej są zgodne z zasilaniem. Jeśli tak nie jest, skontaktuj się z elektrykiem.

▶ Nie używaj adapterów wtyczek i przedłużaczy.

▶ Używać tylko kabli elektrycznych i węża dołączonych do zestawu.

Upewnij się, aby nie uszkodzić kabla elektrycznego i wtyczki. Jeśli jest uszkodzony jego wymiany musi dokonać elektryk.

▶ Używaj oddzielnego i uziemionego gniazdka, które jest ła two dostępne po instalacji. Urządzenie musi być uziemione.

Tylko dla Wielkiej Brytanii: Kabel zasilają- cy urządzenie jest wyposażony we wtyczki z 3 bolcami (z uziemieniem), która pasuje do standardo- wego gniazda z 3 przewodami (z uziemieniem). Nigdy nie odcinaj albo wyjmuj trzeciego bolca (uziemiającego). Po zainstalo- waniu urządzenia, wtyczka powinna być dostępna.

Upewnij się, że złącza węży i przyłącza są solidne i nie ma nieszczelności.

Przeznaczenie

Urządzenie jest przeznaczone do prania rzeczy nadających się do prania w pralce. Za każdym razem należy postępować zgodnie z instrukcjami podanymi na metce odzieży. Urządzenie zostało zaprojektowane do użytku domowego wewnątrz po-mieszczeń. Nie jest ono przeznaczone do zastosowania komercyjnego.

Zmiany i modyfikacje urządzenia nie są dozwolone. Używanie niezgodne z przeznaczeniem może spowodować zagrożenia i utratę wszystkich praw gwarancyjnych.

ga: Odchylenia

Z powodu zmian technicznych i różnych modeli, ilustracje w tym i następnych rozdziałach mogą się różnić od modelu.

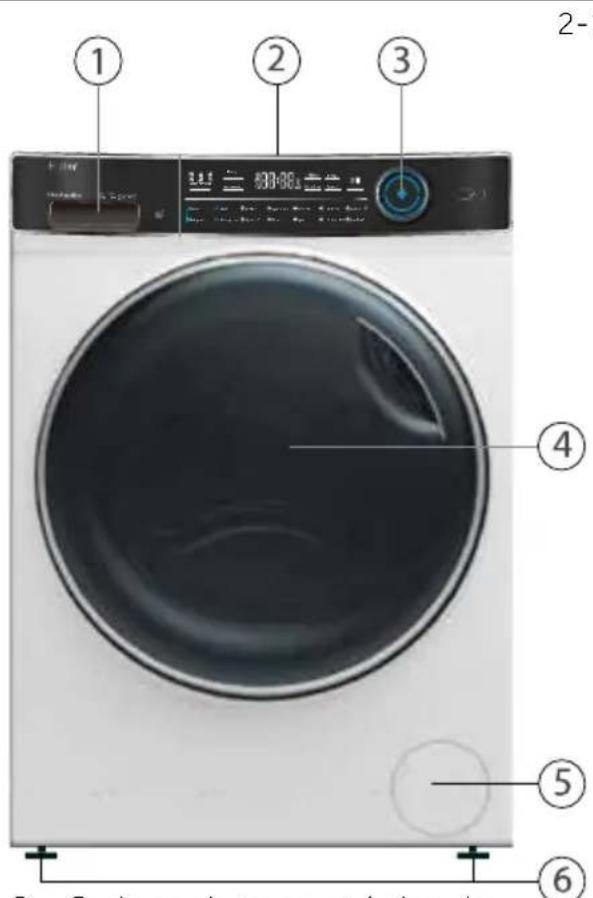

2.1 Zdjęcie urządzenia

Przód (rys. 2-1):
Tyl (rys. 2-2):

1 Szuflada na detergent / płyn do płukania
2 Blat
3 Panel kontrolny
4 Drzwiczki
5 Ostona filtra
6 Regulowana nóżka

1 Śruby transportowe (T1-T4)
2 Tylna ostona
3 Śruby (9EA) do tylnej osłony
4 Kabel zasilania
5 Wąż spustowy
6 Zawór podawania wody

2.2 Akcesoria

Sprawdź akcesoria i literaturę zgodnie z tą listą (rys. 2.3):

Zespółwęża

Zaślepki

Uchwyt węża spustowego

Podkładki redukujące hałas

Karta gwarancyjna

Etykieta energetyczna *2

Instrukcja obstugi

3-Panel sterowania

1 Przycisk „zasilania" 3. Wyświetlacz 5. Przycisk funkcyjny
2 Wybór programu 4. Szuflada na detergent / płyn do płukania 6. Przycisk „Start/Pauza"

vaga: Sygnał dźwiękowy

Sygnał dźwiękowy nie rozbrzmiewa w następujących przypadkach:

▶ przy wciskaniu przycisku
▶ na zakończenie programu
▶ przy przekręcaniu pokrętła wyboru programu

W razie potrzeby można wybrać sygnał dźwiękowy. Więcej informacji w rozdziale CODZIENNE UŻYWANIE (patrz: str. 18 6.13).

3-2

Simple white power button icon on dark background (no text or symbols)

Dotknij delikatnie przycisku (rys. 3-2), aby włączyć urządzenie; zaświeci się wyświetlacz, a kontrolka przycisku „Start/Pauza” zacznie migać. Aby wyłączyć urządzenie, wcisnąć przycisk raz jeszcze i przytrzymać ok. 2 sekundy. Jeśli przez jakiś czas nie zostanie uruchomiony żaden element panelu ani program, maszyna wyłączy się automatycznie.

aga: Wyłączanie

Bez połączenia WIFI włączone urządzenie automatycznie wyłączy się, jeśli nie zostanie aktywowane w ciągu 2 minut przed rozpoczęciem programu lub po zakończeniu programu.

Przy połączeniu WIFI czas oczekiwania wynosi 24 godziny.

3.2 Wybór programu

Przekręcając pokrętło (Ryc. 3- 3) można wybrać jeden z 14 programów, zapali się powiązana z programem dioda LED i zostaną wyświetlone ustawienia domyślne.

3.3 Wyświetlacz

Wyświetlacz (rys. 3-4) pokazuje następujące informacje:

▶ Czas prania
▶ Opóźnienie czasu zakończenia
▶ Kody błędów informacje serwisowe
▶ Wyświetl symbole
▶ Prędkość, temperatura itd.

	Drzwiczki bębna są zablokowane
	Urządzenie jest podłączone do WIFI
	Panel kontrolny jest zablokowany
	Ochrona przed zagnieceniami
	Steam: niektóre programy mają funkcję pary

3.4 Przyciski funkcyjne

Przyciski funkcyjne (rys. 3-5) umożliwiają włączenie dodatkowych opcji w wybranym programie przed jego rozpoczęciem. Zostaną wyświetlone powiązane wskaźniki. Wszystkie opcje zostaną wyłączone po wyłączeniu urządzenia lub po ustawieniu nowego programu. Jeśli przycisk ma wiele opcji, odpowiednią opcję można wybrać naciskając ten przycisk odpowiednia liczbę razy.

Uvaga: Ustawienia fabryczne

W celu osiągnięcia najlepszych rezultatów dla każdego z programów, firma Haier zdefiniowała określone ustawienia domyślne. W przypadku braku specjalnych wymagań, zaleca się korzystanie z ustawień domyślnych.

3.4.1 - Przycisk funkcji „Opóźnienie“

Wciśnij ten przycisk (rys. 3-6), aby uruchomić program z opóźnieniem. Opóźnienie czasu zakończenia można zwiększać stopniowo co 30 min. od 0,5 do 24 godz. (czas zakończenia będzie dłuższy niż oryginalny czasu programu) Na przykład: wyświetlany czas 6:30 oznacza, że cykl programu zakończy się za 6 godz.30 min. Naciśnij przycisk „Start/Pauza”, aby aktywować opóźnienie czasowe. Funkcja niedostępna dla programu wirowanie, odśwież, zdalne sterowanie.

Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasu zakończenia.

3.4.2 Przycisk funkcji „Ochrona przed zagnieceniami”

W przypadku programów, które umożliwiają wybór funkcji „Anty-zagnieceniowej" (rys. 3-7), naciśnij przycisk „Anty-zagnieceniowej", aby wybrać tę funkcję, a odpowiednia ikona się zaświeci. Naciśnij ponownie lub wybierz inny program, aby anulować funkcję. Maksymalna prędkość wirowania w funkcji „Ochrona przed zagnieceniami". Po wirowaniu, pralka utrzymuje przerywaną pracę, aby strząsnąć ubrania, co zapobiega pleśni i nieprzyjemnemu zapachowi, pomaga zmniejszyć zagniecenia i sprawić, że po rozwieszeniu są gładsze. Podczas pracy wyświetlacz LED pokaże „-”, --”, ----”, ----”, a faza ta trwa maksymalnie 12 godzin, aby zakończyć program o w każdej chwili należy nacisnąć przycisk „Start/Pauza”.

3.4.3 Przycisk funkcji „Temp.“

Aby zmienić temperaturę prania w danym programie, dot - knij tego przycisku (rys. 3-8). Jeśli żadna wartość nie jest podświetlona (wyświetlacz „--“), woda nie będzie podgrzana.

3.4.4 Przycisk funkcji „Prędkość”

Wciśnij ten przycisk (rys. 3-9), aby zmienić lub odznaczyć program wirowania. Jeśli żadna wartość nie jest podświetlona na ekranie „☐”, pranie nie zostanie odwirowane.

3.4.5 Przycisk funkcji „Dodatkowe płukanie”

Dotknij tego przycisku (rys. 3-10), aby intensywniej wypłukać pranie w czystej wodzie. Funkcja zalecana osobom ze skórą wrażliwą. Można wybrać od zera do trzech dodatkowych cykli poprzez wielokrotne dotknięcie przycisku. Pojawiają się one na wyświetlaczu, oznaczone symbolem P--0/ P--1/ P--2/ P--3. Wyświetlane są różne opcje programu.

3.4.6 Przycisk funkcji „ i-time "

Funkcja ta (rys. 3-11) zwiększa czas prania. Nie wszystkie programy mogą korzystać z tej funkcji. Informacje na temat programów, które korzystać z tej funkcji znajdziesz na s. 12.

3.4.7 Przycisk funkcji „Start/Pauza"

Aby rozpocząć lub przerwać bieżący program, delikatnie dotknij tego przycisku (rys. 3-12).

Dotknij tego przycisku (rys. 3-13), aby wybrać specjalne funkcje dla plam. Symbole objaśniono w poniższej tabeli.

Trawa

Wino

Sok

Krew

Ziemia

Mleko

3.5 Blokada klawiszy

Po wybraniu programu i jego uruchomieniu, dotknij przycisku „Speed” i „” (rys. 3-14) jednocześnie przez 3 sekundy, aby zablokować wszystkie elementy panelu przed aktywacją oraz wyświetlacz panelu. Aby odblokować, dotknij ponownie obu przycisków. Kontrolka blokady dziecięcej zapala się, gdy blokada dziecięca działa. Funkcja jest opcjonalna, gdy pralka jest uruchomiona Wyświetlacz będzie pokazywać komunikat CL01- (rys. 3-15), jeśli przycisk zostanie wciśnięty gdy włączona jest blokada klawiszy. Zmiana nie zostanie wprowadzona.
    note right of A: Speed + Signal
    note right of C: Clock
    note_right_of_D["CL OF"]
    note left of C 3-14
    note right of D 3-15

Uivaga: Blokada rodzicielska

▶ Blokadę dziecięcą, którą ustawiono ręcznie, należy ręcznie anulować. W przeciwnym razie zostanie ona anulowana automatycznie po zakończeniu programu. Wyłączenie zasilania i wyświetlenie informacji o błędzie nie anulują blokady rodzicielskiej. Będzie nadal działać, gdy urządzenie zostanie włączona następnym razem.
Przytrzymaj go przez 3 sekundy, blokada klawiszy zacznie świecić i zostanie aktywowana.
▶ Blokady klawiszy nie można ustawić ani anulować za pomocą aplikacji hOn.

Po otwarciu szuflady dozownika widać trzy przegródki (rys. 3-16):

1. Główna przegródka na detergent w proszku lub w płynie.
2. Klapka wyboru detergentu, podnieś dla detergentu w proszku, zostaw na dole dla detergentu w płynie.
3. Przegródka na zmiękczacz.
4. Przegródka do prania wstępnego na niewielką ilość detergentu w proszku.
5. Zapadka blokująca, naciśnij, aby wyciągnąć szufladę dozownika.

Informacje o rodzaju detergentu odpowiedniego do prania w rożnych temperaturach znajdują się na opakowaniu tego detergentu.

Uwaga: Procedura sprawdzenia liczby cykli wykonanych przez urządzenie

Procedura: w trybie czuwania wybierz najpierw program „bawełna”, a następnie jednocześnie naciśnij „temp.” i „Speed” na 2 sekundy, a wyświetli się liczba uruchomionych cykli, a następnie pojawi się z powrotem interfejs gotowości. Skumulowane cykle pracy dodają 1 po zakończeniu program. Przepracowane cykle zostaną wyświetlone w systemie szesnastkowym, jeśli jest to wartość powyżej 9999.

•Tak,◦ Optionalnie,/Nie

Przegrody w szufladzie na detergent:

1 Detergent lub proszek
② Środek zmiękczający lub pielęgnacyjny
3 Proszek do prania wstępnego 3)

Program

Maksymalna ładownośćw kgHW90/HW100

Temperatura

↓

↓

↓

Wstęp-nie usta-wiona pręd-kość wiro-waniaw obr/min

Funkcja

Usuwanie plam

w °C1)zakres do wy-boru

Ustawienia wstępne

i-time

Ochrona przed zagnieciami

Dodatkowe płukanie

Opóźnienie

1

2

3

Rodzaj tkaniny

Smart

9/10

*do60

40

●

●

/

Lekko zabrudzone pra-nie mieszane, bawełnia-ne i syntetyczne

1000

●

●

●

●

Koszula

2/3

*do40

40

●

●

○

Bawełna / Syntetyczne

1000

●

●

●

●

Bawełna

9/10

*do90

40

●

●

○

Bawełna

1400

●

●

●

●

Syntetyki

4,5/5

*do60

40

●

●

○

Materiały syntetycz-ne lub mieszane

1200

●

●

●

●

Delikatne

1/1

*do30

30

●

●

/

Pranie delikatne i jedwab

600

●

/

●

●

/

Odświeżanie

1/1

//////

Bawełna

///////

Zdalne sterowanie

/////

/////

Dziecięce

4,5/5

*do90

60

●

○

○

Bawełna / Syntetyczne

1000

●

●

●

●

AllergyCare

9/10

*do90

60

●

○

○

Bawełna / Syntetyczne

1000

●

●

●

/

Quick 15'2)

1/1

*do40

*

●

○

/

Bawełna / Synte-tyczne

1000

●

●

●

/

Wełna

1/1

*do40

*

●

/

/

Materiały, które moż-na prać w pralce, wy-konane z wełny lub zawierające wełnę

800

●

/

●

●

/

Wirowanie

9/10

/////

Materiały niedeli-katne

1000

/

●

///

Bawełna 20°

9/10

/

/

●

○

○

Bawełna

1000

●

●

●

●

Eco 40-60

9/10

/

/

●

○

/

/

/////

●

/

* Woda nie jest podgrzewana.
1) Temperature 90°C wybierać tylko do prania o specjalnych wymogach higienicznych.
Zmniejszyć ilość detergentu w związku ze skróceniem czasu prania.
3) Brak lub niewielka ilość detergentu w proszku. Niewielką ilość detergentu można dodać tylko za pomocą funkcji prania wstępnego w aplikacji.
Podczas prânia dużych ilości ubrań pralka może silnie wibrować lub przesuwać się, jeśli ubrania są owinięte.
Dizajn i specyfikacje mogą ulec zmianie bez powiadomienia w celu poprawy jakości.

Zeskanuj kod QR na etykiecie energetycznej, aby uzyskać informacje na temat zużycia energii. Rzeczywiste zużycie energii może różnić się od deklarowanego w zależności od lokalnych warunków.

ga: Automatyczne ważenie

Urządzenie jest wyposażone w rozpoznawanie wagi. Przy niewielkim załadowaniu bębna pralki, w niektórych programach ustawienia poboru energii, wody i czas prania zostaną automatycznie zredukowane. Domyślny czas wyświetlania może się różnić w zależności od wagi wsadu, w przypadku programu „Intelligentny, Syntetyczne, Bawełna, Bawełna 20°C, Eco 40-60”.

Informacje orientacyjne (zgodnie z rozporządzeniem Komisji (UE) 2019/2023):

Ładow-ność znamionowa	Program	(kg)	(GG:MM)	ENERG†(kWh/cykl)	(L/cykl)	Maks. temperatura (°C)	Rzeczywi-sta prędkość (obr/min)	Wilgotność resztkowa (%)
	Eco 40-60 9,0 03:48	0,710 64,0	28 1330 53.0
	Eco 40-60 4,5 2:52 0,395 36,0	26 1330 53.0
	Eco 40-60 2.5 2:48 0.245 28.0	25 1330 55.0
9kg	Bawełna 20°C	9,0 0:53 0.300	80.0 20 1000	65.0
	Bawełna 60°C	9,0 1:46 2.000	80.0 57 1400	55.0
	Wełna 30°C	1.0	0:45	0.380	40.0	30	800	37.0
	Szybkie 15' 30°C	1.0 0:23 0.380	40.0 30 1000	65.0
	Eco 40-60 10.0 3:58	0.780 67.0	28 1330 53.0
	Eco 40-60 5.0 2:58 0.470 39.0	26 1330 53.0
	Eco 40-60 2.5 2:48 0.245 28.0	25 1330 55.0
10kg	Bawełna 20°C	10.0 0:53 0.300	80.0 20 1000	65.0
	Bawełna 60°C	10.0 1:46 2.000	80.0 57 1400	55.0
	Wełna 30°C	1.0	0:45	0.380	40.0	30	800	37.0
	Szybkie 15' 30°C	1.0 0.23 0.380	40.0 30 1000	65.0

Z wyjątkiem Eco 40-60, wartość podana dla każdego programu jest jedynie wartością orientacyjną.

6-Codzienne używanie

6.1 Zasilanie

Podłącz pralkę do zasilania (220V do 240V\~/50Hz; rys. 6-1). Zobacz także sekcja INSTALACJA (str. 32).

6.2 Podłączenie wody

Przed podłączeniem sprawdź czystość i drożność doprowadzenia wody.
▶ Odkręć kran (rys. 6-2).

Uwaga: Szczelność

Przed użyciem sprawdź szczelność połączeń między kranem a wężem dopływowym wody, odkręcając kran.

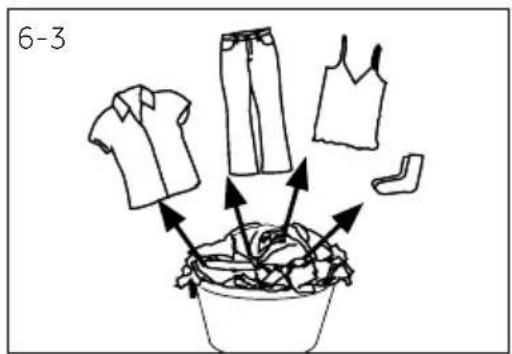

6.3 Przygotowanie prania

▶ Posortuj ubrania według materiałów (bawełna, syntetyczne, wełna lub jedwab) i stopnia zabrudzenia (rys. 6-3). Należy zwrócić uwagę na instrukcje dotyczące pielęgnacji, umieszczone na metkach ubrań.
Oddziel rzeczy białe od kolorowych. Kolorowe tkaniny należy najpierw wyprać ręcznie, aby sprawdzić, czy nie blakną lub nie farbują.
▶ Opróżnić kieszenie (klucze,monety itp.) i zdjąć twardsze elementy ozdobne (np. broszki).
▶ Odzież bez obszytych rąbków, rzeczy delikatne i cienkie tkaniny, takie jak cienkie zasłony, powinny być umieszczone w torebce do prania w celu ich ochrony (lepsze byłoby pranie ręczne lub chemiczne).
Zasunąć zamki, zapiąć rzepy i haftki, upewnić się, że guziki są dobrze przyszyte.
▶ W torebkach do prania umieścić delikatne rzeczy takie jak ubrania bez obszytych rąbków, delikatną bieliznę i małe przedmioty jak skarpetki, paski, staniki itp.
▶ Rozłóż duże tkaniny jak prześcieradła czy pościel.
Dżinsy i materiały z nadrukami, zdobione lub mocno barwione przewrócić na lewą stronę. W miarę możliwości prać je oddzielnie.

UWAGA!

Przedmioty nie wykonane z tkanin ani dzianin, jak również małe, obluzowane lub o ostrych krawędziach, mogą być przyczyną awarii i uszkodzenia zarówno odzieży jak i urządzenia.

6.4 Tabela dbałości o pranie

Pranie

Można prać w temperaturze do 95°C w normalnym procesie

Można prać w temperaturze do 60°C w normalnym procesie

Można prać w temperaturze do 60°C w procesie delikatnym

Można prać w temperaturze do 40°C w normalnym procesie

Można prać w temperaturze do 40°C w procesie delikatnym

Można prać w temperaturze do 40°C w procesie bardzo delikatnym

Można prać w temperaturze do 30°C w normalnym procesie

Można prać w temperaturze do 30°C w procesie delikatnym

Można prać w temperaturze do 30°C w procesie bardzo delikatnym

Prać ręcznie w temp. maks. 40°C

Nie prać

Wybielanie

Dozwolony dowolny wybielacz

Tylko wybielacz tlenowy/ bez chloru

Nie wybielać

Suszenie

Możliwość suszenia w suszarce bębnowej w temperaturze normalnej

Możliwość suszenia w suszarce bębnowej w niższej temperaturze

Nie suszyć w suszarce

Rozwiesić do suszenia Suszyona płasko

Do prasowania

|Prasować w temperaturze maksymalnej do 200°C

Prasować w temperaturze umiarkowanej do 150°C

Prasować w niskiej temperaturze do 110°C bez użycia pary (prasowanie parowe może spowo - dować nieodwracalne uszkodzenia)

Nie prasować

Profesjonalna pielęgnacja tkanin i dzianin

Pranie chemiczne w tetrachloroetylenie

Pranie chemiczne w węglowodorach

Nie prać chemicznie

Profesjonalne czysz- czenie na mokro

Nie stosować profes- sjonalnego czyszcze- nia na mokro

Nie wszystkie z tych symboli są wyświetlane w menu urządzenia.

6.5 Załadunek urządzenia

▶ Wkładaj rzeczy do pralki jedna po drugiej.

▶ Nie przeładuj urządzenia. Zwróć uwagę na różne wartości maksymalnego załadowania pralki w różnych programach!
Zasada kciuka przy maksymalnym załadowaniu: Między praniem a górną częścią bębna należy zachować odległość 6 cali.
Ostrożnie zamknij drzwi. Upewnij się, że nie przytrzaśnięto żadnej części ubrania.

6-Codzienne używanie

6.6 Wybór detergentu

Skuteczność i wydajność prania określana jest przez jakość używanego detergentu.
Używać tylko takich detergentów, które zostały dopuszczone do użytku w pralce.
W razie potrzeby używać specjalnych detergentów, np. do wełny lub materiałów syntetycznych.

▶ Patrz wskazówki dotyczące naklejek z detergentami na blaty.

▶ Nie stosować środków do prania chemicznego takich jak trichloroetylen i podobnych produktów.

Wybór najlepszego detergentu

	Rodzaj detergentu
Program	Uniwersalny	Kolorowe	Delikatne Specjalny	Płyn do płukania
Smart	L/P L/P	- - o
Koszula	L/P L/P	- - o
Bawełna	L/P L/P	- - o
Syntetyki	- L/P	- - o
Delikatne	-- L/P	L/P	o
Odświeżanie	--	--	-
Zdalne sterowanie 📞	--	--	-
Dziecięce	-- L/P	L/P	o
Dbałość alergiczna	L/P L/P	- - o
Quick 15' 2)	L	L	-- o
Wełna	-- L/P	L/P	o
Wirowanie	--	--	-
Bawełna 20°C	L/P L/P	- - o
Eco 40-60	L/P L/P	- - o

L = żel/płyn do prania P = proszek do prania O = opcjonalnie- = bez Jeśli korzystasz z płynu do prania, nie zaleca się stosowania funkcji opóźnienia czasowego.

Zalecamy stosowanie:

▶ Proszku do prania: 20°C do 90°C* (najlepiej stosować: 40-60°C)

Detergentu do kolorów: 20°C do 60°C (najlepsze zastosowanie: 30-60°C)
Detergent do wełny/delikatnych rzeczy: 20°C do 30°C (= najlepiej stosować:)

* Temperaturę 90°C wybierać tylko do prania o specjalnych wymogach higienicznych.

* Jeśli wybierzesz temperaturę wody 60°C lub wyższą, zalecamy użycie mniejszej ilości detergentu. Prosimy o użycie specjalnego środka dezynfekującego, który jest odpowiedni do bawełny lub tkaniny syntetycznej.

* Lepiej jest używać mniejszej ilości proszku do prania lub proszku niepieniącego się.

*Rodzaj detergentu używanego w funkcji Romote zależy od konkretnej procedury.

6.7 Dodawanie detergentu

1. Wysuń szufladę na detergent.
2. Umieść wymagane substancje chemiczne w odpowiednich przegródkach (rys. 6-4).
3. Wsuń szufladę na detergent.

ga: Usuwanie zapachów

Przed kolejnym cyklem prania usunąć pozostałości detergentu z szuflady.
▶ Nie stosować nadmiernych ilości detergentu ani płynu do płukania.
▶ Należy postępować zgodnie z instrukcjami podanymi na opakowaniu detergentu.
▶ Detergent wlewać/wsypywać bezpośrednio przed rozpoczęciem cyklu prania.
▶ Skoncentrowany płyn do prania należy rozcieńczyć przed dodaniem.
▶ Nie stosuj płynu do prania, jeśli wybrano opcję „Opóźnienie”.
Ostrożnie wybierz ustawienia programu zgodnie z symbolami pielęgnacyjnymi umieszczonymi na wszystkich etykietach prania i zgodnie z tabelą programu.

6.8 Włączanie urządzenia

Aby włączyć urządzenie, dotknij przycisku „Zasilanie" (rys. 6-5). LED przycisku „Start/Pauza" zacznie migać.

6.9 Wybór programu

Aby uzyskać najlepsze wyniki prania, wybierz program, który odpowiada stopniowi zabrudzenia i rodzajowi prania.

Przekręć pokrętło wybierania programu (rys. 6-6), aby wybrać odpowiedni program. Zapali się odpowiednia dioda LED i zostaną wyświetlone ustawienia domyślne.

ga: Pierwsze użycie

Przed pierwszym użyciem zalecamy uruchomienie programu „BAWEŁNA+90°C” +600 obr./min. bez żadnego prania i z niewielką ilością detergentu dodanego do przegródki na detergent (2) lub specjalnego środka do czyszczenia pralek, aby usunąć ewentualne szkodliwe pozostałości.

6.10 Dodaj poszczególne opcje

Wybierz żądane opcje i ustawienia(Fig. 6-7).

Więcej informacji znajdziesz w części Panel sterowania.

6.11 Rozpoczynanie programu prania

Dotknij przycisku „Start/Pauza" (rys. 6-8), aby rozpo- cząć. LED przycisku „Start/Pauza" przestanie migać i zacznie świecić światłem ciągłym.. Urządzenie działa zgodnie z aktualnymi ustawieniami. Zmiany można wprowadzić jedynie poprzez anulowanie programu.

6.12 Przerywanie/anulowanie programu piorącego

Aby przerwać uruchomiony program piorący, należy delikatnie wcisnąć przycisk „Start/Pauza”. LED nad przyciskiem miga. Aby wznowić pranie, wciśnij przycisk jeszcze raz.

Aby anulować uruchomiony program i wszystkie ustawienia indywidualne:

Dotknąć przycisku „Start/Pauza”, aby przerwać bieżący program, wybrać nowy program i uruchomić go.

6.13 Po praniu

ga: Blokada drzwi

• Ze względów bezpieczeństwa drzwi są zablokowane częściowo podczas cyklu prania. Drzwi można otworzyć tylko po zakończeniu programu lub po jego anulowaniu w prawidłowy sposób (patrz opis powyżej).
  ▶ W przypadku wysokiego poziomu wody, wysokiej temperatury wody i podczas wirowania nie można otworzyć drzwi; Wyświetla się wtedy: ; Loc I-

• Po zakończeniu cyklu prania wyświetla się komunikat End.

• Urządzenie wyłączy się automatycznie.
• Pranie należy wyjąć jak najszybciej, aby zapobiec większemu pogniecenu.
• Zakręć dopływ wody.
• Odłącz urządzenie od zasilania.
• Otwórz drzwiczki, aby zapobiec zbieraniu się wilgoci i powstawaniu nieprzyjemnych zapachów. Niech pozostaną otwarte, gdy pralka nie jest używana.
• Małe ubrania łatwo przyklejają się do ścianki po szybkim suszeniu huštawkowym, proszę ich nie pomijać przy wyjmowaniu ubrań po otwarciu drzwi.

ga: Tryb Stand by/ tryb oszczędzania energii

Włączone urządzenie przejdzie w stan uśpienia, jeśli nie zostanie aktywowane w ciągu 2 minut przed rozpoczęciem programu lub po zakończeniu programu. Wyświetlacz wyłączy się. Oszczędza to energię. Aby przerwać tryb czuwania, należy wcisnąć przycisk „Zasilania”.

6.14 Aktywacja i dezaktywacja brzęczyka

W razie potrzeby można wyłączyć sygnał dźwiękowy.

1. Włącz urządzenie.
2. Wybierz program „wirowania”.
3. Dotknij jednocześnie przycisków „Ochrona przed zagnieceniami” i „Prędkość” na ok. 3 sekundy. Wyświetli się komunikat „bEEP on” i brzęczyk zostanie wyłączony.

Aby aktywować brzęczyk należy ponownie nacisnąć te same dwa przyciski. Wyświetlony zostanie komunikat „bEEP oFF”.

nga: Odchylenia

Dzięki ciągłej aktualizacji hOn, funkcje i interfejs ekranu aplikacji mogą się różnić od następującego opisu.

7.1 Ogólne

To urządzenie obsługuje Wi-Fi. Dzięki aplikacji hOn możesz sterować programem za pomocą smartfona.

RZEŻENIE!

Proszę przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się, że są one przestrzegane nawet podczas pracy urządzenia za pośrednictwem aplikacji hOn, gdy jesteś poza domem. Musisz też postępować zgodnie z instrukcjami zawartymi w aplikacji hOn.

7.2 Wymagania

1. Jeden router bezprzewodowy (protokół 802.11b/g/n) obsługujący wyłącznie pasmo częstotliwości 2,4 GHz. Długość SSID routera to 1-32 znaków (w tym 1 i 32), a haśło to 8-64 znaków. Minimalna długość hasta musi wynosić 8 znaków. Metody szyfrowania routerów mogą być: otwarte, WPA-PSK i WPA2-PSK.
2. Aplikacja jest dostępna na urządzenia z systemem Android, Huawei lub iOS, zarówno na tablety, jak i smartfony.
3. Urządzenie należy zainstalować w miejscu, w którym może odbierać silny sygnał Wi-Fi. Po prawidłowym parowaniu urządzenia z aplikacją, jeśli nie jest ono prawidłowo połączone z routerem bezprzewodowym, na wyświetlaczu nie pojawi się ikona Wi-Fi.

7.3 Pobieranie i instalacja aplikacji hOn:

Pobierz aplikację hOn na swoje urządzenie, umieszczając w ramce następujący kod QR

lub przez link: go.haier-europe.com/download-app

Wskaźnik częstotliwości (OFR)

2400 MHz - 2483.5 MHz

Maks. moc (ERP)

20 dBM

Łączność bezprzewodowa

IEEE802.11b/g/n & BLE V4.2

ga: Rejestracja

Rejestracja jest wymagana przed pierwszym użyciem lub gdy konto zostało usunięte/ zamknięte. W celu dalszego wykorzystania po załogowaniu należy wprowadzić nazwę użytkownika i hasło.

7.4 Rejestracja i parowanie z aplikacją

1. Połącz smartfon z WI-FI, z którym chcesz połączyć produkt.
2. Otwórz aplikację.
3. Utwórz profil użytkownika (lub zaloguj się, jeśli został już utworzony wcześniej).
4. Zamknij drzwi.
5. Sparuj urządzenia zgodnie ze wskazówkami na wyświetlaczu.

aga: Sieć WiFi

Nie zaleca się podłączania urządzenia do publicznej sieci WiFi (np.: Może to spowodować nieprawidłowe działanie.

aga: Użyj tego samego WiFi

Połącz smartfon do sieci, z którą chcesz połączyć produkt.

7.5 Włączanie zdalnego sterowania

1. Sprawdź, czy router jest włączony i połączony z Internetem.
2. Załaduj pralkę i zamknij drzwi.
3. Wybierz program „Zdalne sterowanie“- włączy się blokada drzwi.
4. Uruchom cykl za pomocą aplikacji - panel sterowania wyłączy się. Z wyjątkiem przycisku „Start/Pauza” i przycisku „Zasilanie”.
5. Po zakończeniu cyklu drzwi odblokują się, pilot zdalnego sterowania wyłączy się.
6. Po 2 minutach aplikacja przechodzi w tryb wyłączenia.

aga: Wyłączenie zdalnego sterowania

Po włączeniu zdalnego sterowania, jeśli użytkownik nie uruchomi żadnego cyklu z aplikacji w ciągu 10 minut, urządzenie przejdzie do trybu sieciowego opóźnionego startu i zachowa zdalne sterowanie do 24 godzin, a następnie wyłączy się.

7.6 Wyłączanie zdalnego sterowania

1. Aby wyłączyć zdalne sterowanie w trakcie cyklu, naciśnij przycisk START/PAUZA na panelu sterowania. Cykl zostanie wstrzymany, a ikonka zdalnego sterowania zacznie migać.
2. Jeśli pozwalają na to warunki, drzwi zostaną odblokowane.
3. Aby wznowić cykl, zamknij drzwiczki i naciśnij przycisk START/PAUZA. Zdalne sterowanie zostanie ponownie aktywowane i naprawione.
4. Steruj urządzeniem za pomocą aplikacji.

7.7 Zakończenie cyklu przy włączonym zdalnym sterowaniu

1. Po zakończeniu cyklu drzwi zostaną odblokowane, a zdalne sterowanie wyłączy się.
2. Po 2 minutach urządzenie automatycznie się wyłączy.

7.8 Usuwanie informacji o konfiguracji

1. Wybierz program „Zdalne sterowanie”;
2. Na ekranie wyświetli się „hÓn”/“hOFF”.
3. Naciśnij i przytrzymaj przycisk „Opóźnienie“ przez 5 sekund, aż wyświetli się „PRI r”.
4. Aby informacje konfiguracyjne zostały usunięte, a konfiguracje zresetowane, obróć pokrętło, by wybrać inny program lub zamknij, aby wyjść.

ga: Anulowanie/resetowanie danych uwierzytelniających sieci

Postępuj zgodnie z tą procedurą tylko wtedy, gdy zamierzasz sprzedać urządzenie.

owiedzialność za środowisko naturalne

Aby korzystać z energii, wody, detergentu i czasu w sposób optymalny, zaleca się stosowanie zalecanego maksymalnego obciążenia.
▶ Nie przeładowywać pralki (zachować luz na szerokość dłoni nad praniem).
▶ Dla lekko zabrudzonych ubrać wybierz program Pranie szybkie 15'.
▶ Stosuj dokładne dawki każdego ze środków piorących.
- Wybierać najniższa odpowiednią temperaturę prania - nowoczesne detergenty piorą skutecznie w temperaturze poniżej 60°C.
Podnosić wartości ustawień domyślnych tylko w przypadku mocno zabrudzonych rzeczy.
Jeśli używana jest suszarka domowa., wybrać maksymalną prędkość wirowania.

aga: Ogólne informacje:

Program eco 40-60 umożliwia pranie normalnie zabrudzonego prania bawełnianego nadającego się do prania w temperaturze 40°C lub 60°C, razem w tym samym cyklu, oraz że program jest używany do oceny zgodności z prawodawstwem UE dotyczącym ekoprojektu;
Najbardziej wydajne programy pod względem zużycia energii to na ogół te, które działają w niższych temperaturach i przez dłuższy czas;
Prędkość wirowania ma wpływ na hałas i pozostałą zawartość wilgoci: im wyższy poziom hałasu i tym niższa pozostała zawartość wilgoci.

9.1 Czyszczenie szuflady na detergent

Zawsze należy sprawdzać, ze w szufladzie nie ma żadnych pozostałości detergentu. Szufladę czyścić regularnie (rys. 9-1):

1. Wyciągać szufladę do momentu, aż się zatrzyma.
2. Wcisnąć przycisk zwalniania i wyjąć szufladę.
3. Wytrzyj ręcznikiem wnętrze zlewu do czysta.
4. Opłukać szufladę wodą, aż będzie czysta i włożyć ją z powrotem do urządzenia.

9.2 Czyszczenie pralki

W trakcie czyszczenia i konserwacji odłącz pralkę od zasilania.
Obudowę pralki i elementy gumowe czyścić miękką ściereczką i woda z mydłem (rys. 9-2).
▶ Nie używaj chemikaliów organicznych ani żrácych rozpuszczalników.

9.3 Zawór dopływowy wody i filtr zaworu czerpalnego

Aby zapobiec blokowaniu wody przez substancje stałe, takie jak kamień, należy czyścić filtr zaworu doprowadzającego.

▶ Odłącz przewód zasilający i zakręcić wodę.
▶ Odkręć wąż dopływowy wody na zaworze (rys. 9-3).
▶ Przepłukać filtr wodą i wyczyścić szczotką (Ryc. 9-4).
▶ Włóż filtr i zainstaluj wąż wlotowy.

▶ Odkręć kran, aby sprawdzić, czy nie przecieka.

9.4 Czyszczenie bębna pralki

Wyjmij przypadkowo umyte przedmioty, zwłaszcza metalowe części, takie jak szpilki, monety itp. z bębna i rowka uszczelki drzwi (gumowy pierścień), ponieważ powodują one plamy rdzy i uszkodzenia.
Do usuwania plam z rdzy używać środka bez chloru. Przestrzegać wskazówek ostrzegawczych producenta środka czyszczącego.
▶ Do czyszczenia nie używaj twardych przedmiotów ani wełny stalowej.
▶ Po wykonaniu tej czynności otwórz drzwi, użyj ręcznika do oczyszczenia plam i piany wokół uszczelki oraz utrzymuj uszczelkę od wewnątrz i na zewnątrz w czystości (rys. 9-5).

Uwaga: Higieniczny

W celu regularnej konserwacji zalecamy uruchamianie programu „BAWEŁNA + 90°C + 600 obr/min” co 100 cykli, aby uniknąć ewentualnych pozostałości korozyjnych. doda-nego do przegrody na detergent (2) lub specjalnego środka do czyszczenia pralek.

9-Konserwacja i czyszczenie

9.5 Długie okresy nie używania urządzenia

Jeśli urządzenie nie jest używane przez dłuższy czas:

1. Wyciągnij wtyczkę elektryczną (rys. 9-6).
2. Zakręć dopływ wody (rys. 9-7).
3. Otwórz drzwiczki, aby zapobiec zbieraniu się wilgoci i powsta waniu nieprzyjemnych zapachów. Nieużywane urządzenie po- zostaw otwarte.

Przed następnym użyciem sprawdź uważnie przewód zasilania oraz węże doprowadzania i odprowadzania wody. Upewnij się, że wszystko jest poprawnie zainstalowane i nie ma żadnych przecieków.

9.6 Filtr pompy

Filtr czyścić raz w miesiącu i sprawdzać filtr pompy na przykład, jeśli urządzenie:

▶ Nie odprowadza wody.
▶ Nie odwirowuje.
▶ Wydaje dziwne dźwięki podczas pracy.

1. Wyłączyć pralkę i odłączyć ją od zasilania (rys. 9-8).

2. Nacisnąć i otworzyć klapę serwisową (rys. 9-9).

3. Należy zaopatrzyć się w płaski pojemnik w celu zbierania wyciekającej wody (Rys. 9-10). Wody może być dużo!

4. Wyciągnij wąż odprowadzający wodę i przytrzymaj jego koniec nad pojemnikiem (rys. 9-10).

5. Wyjmij zatyczkę z węża (rys. 9-10).

6. Po odprowadzeniu wody zatkaj wąż (rys. 9-11) i włóż go z powrotem do pralki.

1. Odkręć i wyjmij filtr pompy w kierunku przeciwnym do ruchu wskazówek zegara (rys. 9-12).

2. Usuń zanieczyszczenia i brud (rys. 9-13).

OSTRZEŻENIE!

Ryzyko poparzenia! Woda w pompie może być bardzo gorąca! Przed podjęciem jakichkolwiek działań należy upewnić się, ze woda ostygła.

PL

9-Konserwacja i czyszczenie

1. Uważnie oczyścić filtr pompy, np. pod bieżącą wodą (Ryc. 9-14).
2. Dokładnie zamocuj go z powrotem (rys. 9-15).
3. Zamknij osłonę serwisową.

U!WAGA!

• Uszczelka filtra pompy musi być czysta i nieuszkodzona. Jeśli wieczko nie jest dobrze oczyszczone, woda może uciekać.
  ▶ Filtr musi być na swoim miejscu, w przeciwnym razie może dojść do przecieku.

10-Rozwiązywanie problemów

Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy. W przypadku problemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi instrukcjami przed skontaktowaniem się z obsługi posprzedażnej. Patrz: OBSŁUGA KLIENTA.

RZEŻENIE!

Przed przystąpieniem do konserwacji, wyłącz urządzenie i wyjmij wtyczkę z gniazdka siecio-wego.
Urządzenia elektryczne powinny być serwisowane tylko przez wykwalifikowanych ekspertów elektrycznych, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.
▶ Ze względu na bezpieczeństwo użytkownika końcowego nie zaleca się samodzielnej lub nieprofesjonalnej naprawy. Skontaktuj się z serwisem posprzedażnym

10.1 Kody informacyjne

Poniższe kody są wyświetlane tylko informacyjnie w odniesieniu do cyklu prania. Nie wymagają podjęcia żadnych działań.

Kod Komunikat

1:25	Czas pozostały do zakończenia cyklu prania to 1 godz. i 25 min.
6:30	Czas pozostały do zakończenia cyklu prania, obejmujący opóźnienie zakończenia cyklu, to 6 godz. i 30 min.
End	Skończył się cykl prania. Urządzenie wyłączyć się automatycznie.
Loci -	Drzwi są zamknięte z powodu wysokiego poziomu wody, wysokiej temperatury wody lub cyklu wirowania.
bEEP oFF	Brzęczyk jest wyłączony.
bEEP on	Brzęczyk jest włączony.
[LOI] -	Klawisze funkcyjne są zablokowane. Zmiana programu jest nieprawidłowa.

10.2 Rozwiązywanie problemów, gdy wyświetlany jest kod

Problem Przyczyna Rozwiązanie
CLrFLtr	Błąd odpływu, w ciągu 6 minut woda nie została całkowicie spuszczona	Wyczyść filtr pompy.Sprawdź instalację węża odprowadzającego wodę.
E2	Błąd blokady	Zamknij dobrze drzwi.
E4	Nie osiągnięto poziomu wody 12 minutach.Wąż odprowadzania wody sam się syfonuje.	Upewnij się, że kran jest odkręcony a ciśnie-nie wody w normie.Sprawdź instalację węża odprowadzającego wodę.
E8	Poziom ochrony przed wodą - błąd	Skontaktuj się z serwisem posprzedażnym.
E5	Błąd odpływu, woda nie została całko-wicie spuszczona w określonym czasie (Odśwież prog.)
F3	Błąd czujnika temperatury	Skontaktuj się z serwisem posprzedażnym.
F4	Błąd podgrzewania	Skontaktuj się z serwisem posprzedażnym.
F7	Błąd silnika	Skontaktuj się z serwisem posprzedażnym.
FA	Błąd czujnika poziomu wody	Skontaktuj się z serwisem posprzedażnym.
FH	Nie udało się skonfigurować modułu iot	Skontaktuj się z serwisem posprzedażnym.
FCO or FC I or FC2	Niezwyczajny błąd komunikacji	Skontaktuj się z serwisem posprzedażnym.
Unb	Nierównomierne załadowanie - błąd	Sprawdź i wyrównaj załadowanie prania w bębnie. Zmniejsz wsad.
Fb	Wyciek z urządzenia• Otwórz pompę spustową w celu spuszczenia wody. Wyłącz pralkę.• Skontaktuj się z serwisem posprzedażnym.

10.3 Rozwiązywanie problemów bez wyświetlania kodu

Problem Przyczyna Rozwiązanie
Pralka nie działa.	Program jeszcze się nie rozpocząt. Sprawdź program i uruchom go.Drzwi nie są dobrze zamknięte. Zamknij dobrze drzwi.Pralka nie została włączona. Włącz pralkę.Awaria zasilania. Sprawdź zasilanie.Aktywowana funkcja blokady klawiszy.	Wyłącz blokadę klawiszy.
Pralka nie napełnia się wodą.	Brak wody.Wąż doprowadzający wodę jest zagięty.Filtr węża doprowadzającego wodę jest zatkany.Ciśnienie wody jest mniejsze niż 0,03 MPa.Drzwi nie są dobrze zamknięte. Zamknij dobrze drzwi.Awaria doprowadzania wody.	Sprawdź kran wody.Sprawdź wąż.Odetkaj filtr węża.Sprawdź ciśnienie wody.Zapewnij dopływ wody.
Pralka spuszcza wodę podczas napełniania.	Wąż odprowadzania wody znajduje się na wysokości poniżej 80 cm.Końcówka węża może być zanurzona w wodzie.	Upewnij się, że wąż został prawidłowo zainstalowany.Upewnij się, że wąż nie jest zanurzony w wodzie.
Awaria odpływu wody.	Wąż odprowadzania wody jest zablokowany.Filtr jest zatkany.Końcówka węża odprowadzania wody znajduje się wyżej niż 100 cm nad poziomem podłogi.	Odblokuj wąż.Wyczyść filtr pompy.Upewnij się, że wąż został prawidłowo zainstalowany.
Silne wibracje podczas wirowania.	Nie usunięto wszystkich śrub transportowych.Urzadzenie nie stoi w stabilnej pozycji.Nieprawidłowe załadowanie pralki.	Usuń wszystkie śruby transportoweNależy zapewnić stałe podłoże i wypoziomować ustawienie.Sprawdź obciążenie pralki i jej równowagę.
Pralka kończy pracę przed zakończeniem cyklu prania.	Awaria wody lub zasilania.	Sprawdzić dopływ wody i zasilanie.
Pralka zatrzymuję pracę na jakiś czas.	Urządzenie wyświetlą kod błędu.Problem ze względu na wzór obciążenia.Program wykonuje cykl namaczania.	Zastanów się nad wyświetlanym kodem.Zredukuj lub skoryguj załadowanie.Anuluj program i uruchom ponowanie.

10-Rozwiązywanie problemów

Problem Przyczyna Rozwiązanie
Nadmiar piany wypływa z bębna lub/i z szuflady na detergent.	• Nieodpowiedni detergent.• Użyto zbyt dużo detergentu .	• Sprawdź zalecenia w kwestii detergentu.
Automatyczna korekta czasu prania.	• Długość programu piorącego będzie dostosowana.	• Jest to normalne i nie wpływa na funkcjonalność.
Awaria wirowania.	• Nierównowaga prania.	• Sprawdź załadowanie pralki i uruchom program wirowania ponownie.
Niezadowalający rezultat prania.	• Stopień zabrudzenia niezgodny z wybranym programem.• Niewystarczająca jakość detergentu.• Przekroczono maksymalne obciążenie.• Pranie było nierównomiernie rozmiesz-czone w bębnie pralki.	• Wybierz inny program.• Wybierz detergent zgodnie ze stopniem zabrudzenia i specyfika-cjami producenta.• Zmniejszyć załadowanie pralki.• Poluzować pranie.
Na praniu widać po-zostałości proszku do prania.	• Nierozpuszczalne cząsteczki detergentu mogą pozostać na praniu w formie białych plamek.	• Dodatkowo przepłukać pranie.• Spróbuj wyszczotkować plamki z prania.• Wybierz inny detergent.
Pranie ma szare plamy.	• Plamy po tłuszczach takich jak oleje, kre-my lub macie.	• Przed praniem zastosuj specjalny środek czyszczący.

Uwaga: Formowanie się piany

Jeśli podczas cyklu wirowania wytworzy się zbyt dużo piany, silnik wyłączy się i na 90 sekund załączy się pompa spustowa. Jeśli ta operacja powtórzona trzykrotnie nie przyniesie efektów, program zakończy się bez wirowania.

Jeśli pomimo podjętych środków komunikaty o błędach nadal się pojawiają, należy wyłączyć urządzenie, odłączyć zasilanie i skontaktować się z działem obsługi klienta.

10.4 W przypadku awarii zasilania

W przypadku awarii zasilania i przerwania programu prania, otwarcie drzwiczek jest mechanicznie zablokowane.

Aby wyjąć pranie, w szklanym otworze drzwiczek nie powinno być widać wody.

Niebezpieczeństwo poparzenia!

Poziom wody należy obniżyć w sposób opisany w części „Filtr pompy”. Pociągnij dźwignię (A) poniżej klapki serwisowej (rys.

10-1), dopóki drzwi nie otworzą się z delikatnym kliknięciem.

Należy następnie ponownie zamocować wszystkie części.

Uwaga: Odblokowanie drzwi

Gdy pralka jest w bezpiecznym stanie (poziom wody poniżej okna, temperatura bębna poniżej 55°C, bęben nie obraca się), można odblokować drzwi pralki.

11.1 Przygotowanie

▶ Wyjmij urządzenie z opakowania.
- Usuń wszystkie materiały opakowaniowe, w tym podstawę z polistyrenu, trzymaj je poza zasięgiem dzieci. Podczas otwierania opakowania można zobaczyć krople wody na plastikowej torbie i okienku w drzwiczkach. To normalne zjawisko wynika z testów z użyciem wody w fabryce.

aga: Utylizacja opakowania

Zachowaj wszystkie materiały opakowania poza zasięgiem dzieci i wyrzucić je w sposób przyjazny dla środowiska.

11.2 OPCJE: Zainstaluj podkładki redukujące hałas

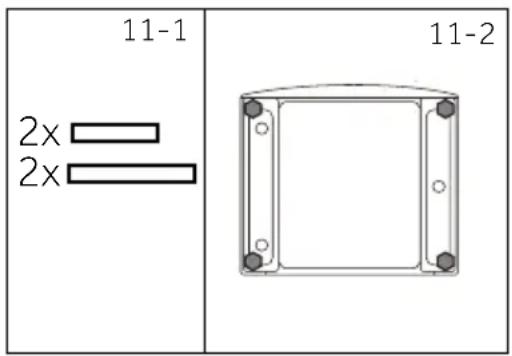

1. Po otwarciu opakowania termokurczliwego znajdziesz kilka podkładek redukujących hałas. Służą one do zmniejszania hałasu (Rys. 11-1).
2. Ustaw pralkę na boku, otworem skierowanym do góry, spodnią stronę w stronę operatora(Rys. 11-2).
3. Wyjmij nakładki redukujące hałas i usuń dwustronną warstwę ochronną; naklej na dole; naklej podkładki redukujące hałas pod szafką pralki, jak pokazano na rys. 11-3 (dwie dłuższe podkładki w pozycji 1 i 3, dwie krótsze w pozycji 2 i 4). Wreszcie, ustaw urządzenie w pozycji pionowej.

aga: Podkładka redukująca hałas

Wkładka dźwiękochłonna jest opcjonalna, może pomóc zmniejszyć hałas, zmontują lub nie zgodnie z własnym zapotrzebowaniem.

11-Instalacja

11.3 Demontowanie śrub transportowych

Śruby transportowe są przeznaczone do zaciskania elementów zabezpieczających przed wibracjami wewnątrz urządzenia podczas transportu, aby zapobiec uszkodzeniom wewnętrznym.

1. Usuń wszystkie 4 śruby z tyłu i zdejmij plastikowe przekładki (Ryc. 11-4/Rys. 11-5).
2. Pozostałe otwory zakryj zaślepkami (rys. 11-6/rys. 11-7).

ga: Przechowywać w bezpiecznym miejscu

Śruby transportowe przechowywać w bezpiecznym miejscu w celu ich późniejszego wykorzystania. Za każdym razem, gdy urządzenie trzeba będzie przenieść, należy najpierw zamocować śruby transportowe.

11.4 Przenoszenie urządzenia

Jeśli pralka ma być przeniesiona w odległe miejsce, zamontuj śruby transportowe, aby zapobiec uszkodzeniu: Aby zamontować wykonaj kroki w odwrotnej kolejności.

11.5 Ustawianie urządzenia

Wyreguluj wszystkie stopki (rys. 11-8), aby wypoziomować urządzenie. Zminimalizuje to wibracje, a tym samym hałas podczas użytkowania. Zmniejszy to również zużycie. W celu wyrównania poziomu zalecamy użycie poziomicy. Podłoga powinna być jak najbardziej stabilna i płaska.

1. Zdejmij nakrętkę blokującą (1) za pomocą klucza.
2. Ustaw wysokość, obracając stopę (2).
3. Dokręć nakrętkę zabezpieczającą (1) do obudowy.

11.6 Podłączenie odpływu wody

Zamocować prawidłowo wąż odprowadzający wodę do rurociągu. Wąż musi osiągnąć w jednym punkcie wysokość między 80 a 100 cm powyżej dolnej krawędzi urządzenia! W miarę możliwości zawsze trzymaj wąż spustowy przymocowany do klipsa z tyłu urządzenia.

RZEŻENIE!

▶ Do połączenia należy używać wyłącznie dostarczonego przewodu.
▶ Nigdy nie należy używać starych zestawów wężowych!
▶ Podłączaj wyłącznie do źródła wody zimnej.
▶ Przed podłączeniem należy sprawdzić, czy woda jest czysta i przezroczysta.

Możliwe są następujące połączenia:

11.6.1 Wąż spustowy do umywalki

Zawiesić wąż spustowy ze wspornikiem typu U na krawędzi zlewu o odpowiedniej wielkości (rys. 11-9).
▶ Zabezpieczyć odpowiednio wspornik typu U przed ześlizgnięciem się.

11.6.2 Wąż spustowy do systemu odprowadzania wody

Średnica wewnętrzna rury z otworem odpowietrzającym musi wynosić co najmniej 40 mm.
▶ Włożyć wąż spustowy na ok. 80 - 100 mm do rury ściekowej.

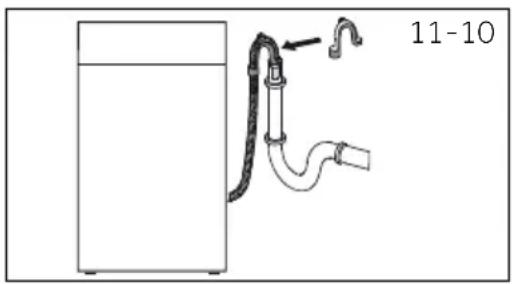

Przymocuj wspornik typu U i mocno go zabezpiecz (rys. 11-10).

11.6.3 Wąż spustowy do złącza zlewu

▶ Złącze musi leżeć nad syfonem.
▶ Połączenie czopowe jest zwykle zamykane przez wkładkę (A). Należy ją usunąć, aby zapobiec dysfunkcji (rys. 11-11).
▶ Zabezpieczyć wąż spustowy zaciskiem.

GA!

Wąż odprowadzający nie powinien być zanurzony w wodzie i powinien być bezpiecznie zamocowany oraz szczelny. Jeśli wąż odprowadzający wodę jest umieszczony na ziemi lub jeśli rura znajduje się na wysokości poniżej 80 cm, pralka będzie ciągle spuszczać wodę podczas napełniania.
▶ Węża nie można przedłużać. W razie potrzeby skontaktuj się z serwisem posprzedażnym.

11.7 Podłączenie wody bieżącej

Upewnij się, że uszczelki są włożone.

1. Podłącz wąż doprowadzający wodę do urządzenia za pomocą kątowego końca (rys. 11-12). Ręcznie dokręć śrubę.
2. Drugi koniec podłącz do kranu z gwintem 3/4" (rys. 11-13).

11.8 Podłączenie do prądu

Przed każdym podłączeniem sprawdź, czy:

▶ zasilanie, gniazdko i bezpieczniki odpowiadają informacji na tabliczce znamionowej.
gniazdko jest uziemione i nie zastosowano rozgałęźnika lub przedłużacza.
▶ wtyczka i gniazdko są ściśle dopasowane.
▶ Tylko Wielka Brytania: Brytyjska wtyczka spełnia wymogi normy BS1363A.

Włóż wtyczkę do gniazdka (rys. 11-14).

O?TRZEŻENIE!

Upewnij się, że wszystkie połączenia (zasilanie, spust wody i wąż doprowadzania wody) są mocne, suche i nie przeciekają!
Zadbaj o to, aby te elementy nie były zgniecione, załamane i skręcone.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez serwisanta (patrz karta gwarancyjna) w celu uniknięcia niebezpieczeństwa. .

12.1 Dodatkowe dane techniczne

	HW90-B14979EU1/HW100-B14979NU1
Napięcie w V 220-240 V~/50Hz
Natężenie prądu, A 10
Maksymalna moc w W 2000
Ciśnienie wody w MPa 0,03≤P ≤1
Waga netto w kg 65

Wymiary produktu HW90-B14979EU1/HW100-B14979NU1
A: Całkowita wysokość produktu mm	850
B: Całkowita szerokość produktu mm	595
C: Całkowita głębokość produktu (Do wielkości głównej płyty sterującej) mm	497
D: Całkowita głębokość produktu mm	577
E: Głębokość otwartych drzwi mm 1085
F: Minimalny odstęp drzwi od sąsiedniej ściany mm	300

Uwaga: Wymiary

Dokładna wysokość pralki zależy od tego, jak daleko wysunięte są nóżki od podstawy pralki. Przestrzeń, w której zamontujesz pralkę, musi być co najmniej 40 mm szersza i 20 mm głębsza niż wymiary urządzenia.

12.2 Normy i dyrektywy

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE z odpowiednimi normami zharmonizowanymi, które przewidują oznakowanie CE.

13-Obstuga klienta

Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych.

Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję ROZWIAZYWANIE PROBLEMÓW.

Jeżeli nie możesz znaleźć rozwiązania, prosimy o kontakt

▶ z twoim lokalnym sprzedawcą lub

- miejscowym serwisem i obsługą klienta w witrynie internetowej www.haier.com, w której można znaleźć numery telefonów i odpowiedzi na często zadawane pytania oraz aktywować zgłoszenie serwisowe.

Aby skontaktować się z naszym działem obsługi, upewnij się, że masz następujące dane. Informacje można znaleźć na tabliczce znamionowej.

Model ____

Nr ser. ____

Sprawdź także również kartę gwarancyjną dostarczoną z produktem w przypadku posiadania gwarancji.

Poniżej znajdziesz nasze adresy w Europie do ogólnych zapytań biznesowych:

Europejskie adresy Haier
Kraj * Adres pocztowy Kraj * Adres pocztowy
Włochy	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseWŁOCHY	Francja	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANCJA
Hiszpania Portugalia	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaHISZPANIA	Belgia-FRBelgia-NLHolandiaLuksemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIA
Niemcy Austria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MonachiumNIEMCY	PolskaCzechyWęgryGrecjaRumuniaRosja	Haier Poland Sp. z o.o.Al. Jerozolimskie 181B02-222 WarszawaPOLSKA
Wielka Brytania	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRWIELKA BRYTANIA	Czechy i Słowacja	Haier Europe R s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlin Czeska Republika

Informacje o modelu są dostępne w bazie danych produktów na stronie https://eprel.ec.europa.eu/ poprzez wyszukanie identyfikatora modelu podanego w polu Model na etykiecie produktu umieszczonej na produkcie; link do modelu w bazie danych produktów można znaleźć poniżej dla każdego identyfikatora modelu:
