Tipo	Máquina de lavar roupa
Modelo	HW100-B14979NU1
Marca	Haier
Capacidade	10 kg
Dimensões (A x L x P)	850 x 595 x 577 mm
Altura com porta aberta	1085 mm
Peso líquido	65 kg
Tensão	220–240 V ~/50 Hz
Consumo de corrente	10 A
Consumo máximo de potência	2000 W
Pressão de água	0,03 – 1 MPa
Velocidade de centrifugação (máx.)	1400 rpm
Programas	14 (Smart, Camisas, Algodão, Sintéticos, Roupas delicadas, Refrescar, App, Cuidados com bebê, AllergyCare, Rápido 15', Lã, Centrifugação, Algodão 20°, Eco 40-60)
Funções	Atraso, Proteção contra amassos, Temperatura, Velocidade, Enxágue extra, i-time, Remoção de manchas, Segurança infantil, Controle remoto
Wi-Fi	Sim (IEEE 802.11b/g/n, 2,4 GHz)
Controle por aplicativo	hOn App (Android, Huawei, iOS)
Acessórios	Proteções de transporte, Almofadas de amortecimento de ruído (opcional), Plugues cegos
Limpeza e manutenção	Gaveta de detergente, Filtro da bomba, Filtro de entrada, Limpeza do tambor
Segurança	Segurança infantil, Travamento da porta, Proteção contra transbordamento, Aterramento necessário
Instrução de instalação	Piso nivelado, Distância da parede mín. 300 mm com porta aberta, Torneira de água 3/4", Mangueira de drenagem 80–100 cm acima do piso
Atendimento ao cliente	Atendimento ao cliente Haier, www.haier.com

Perguntas frequentes - HW100-B14979NU1 HAIER

Como ligar a máquina de lavar roupa?

Toque no botão Ligar (Fig. 3-2). O display acende e o LED do botão Iniciar/Pausa pisca. Para desligar, mantenha pressionado o botão por 2 segundos.

O que significa o código de erro E4?

O código E4 significa que o nível de água necessário não foi atingido após 12 minutos ou que a água está escoando indesejadamente pela mangueira de drenagem. Verifique se a torneira de água está totalmente aberta e se a mangueira de drenagem foi instalada corretamente.

Como ativar a segurança infantil?

Pressione simultaneamente os botões Velocidade e Sinal por 3 segundos após iniciar um programa. O símbolo acende. Para desativar, repita o processo.

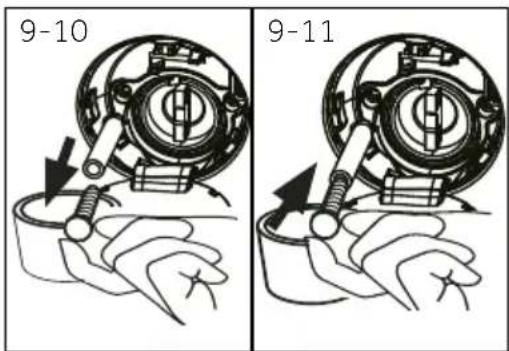

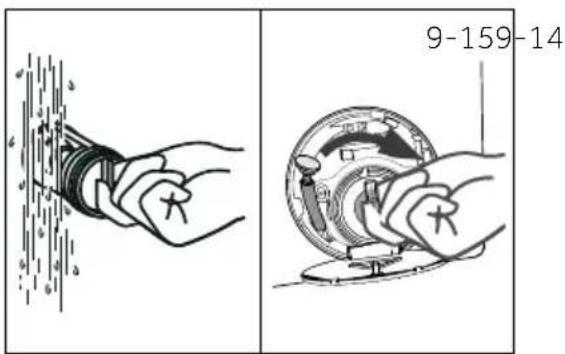

Como limpar o filtro da bomba?

Desligue a máquina e remova o plugue da tomada. Abra a tampa de serviço, puxe a pequena mangueira de drenagem e deixe a água escoar. Gire o filtro da bomba no sentido anti-horário, remova os resíduos e enxágue em água corrente. Reinstale-o e feche a tampa.

Posso controlar a máquina de lavar com o aplicativo?

Sim, baixe o aplicativo hOn App e conecte a máquina ao seu Wi-Fi. Selecione o programa Remoto no painel de controle para ativar o controle remoto. O aplicativo permite iniciar, parar e ajustar configurações.

Qual a carga máxima para o programa Algodão?

A carga máxima é de 10 kg para o modelo HW100. Certifique-se de manter uma distância de cerca de 15 cm entre a roupa e a borda superior do tambor.

Como ajustar a velocidade de centrifugação?

Pressione o botão Velocidade (Fig. 3-9) para alterar a velocidade de centrifugação ou desativá-la completamente (Ø). A seleção varia de acordo com o programa.

O que fazer em caso de vibrações fortes durante a centrifugação?

Certifique-se de que todas as proteções de transporte foram removidas e que a máquina está em um piso nivelado e firme. Distribua a roupa uniformemente no tambor e evite sobrecarga.

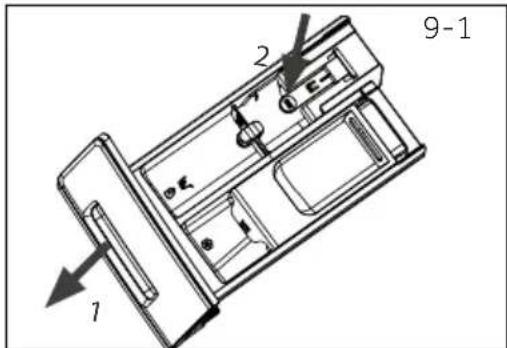

Como limpar a gaveta de detergente?

Puxe a gaveta até o limite, pressione o botão de liberação e remova-a completamente. Enxágue em água corrente e seque o compartimento internamente. Reinstale a gaveta.

Posso usar detergente líquido?

Sim, mas não use detergente líquido se a função Atraso estiver ativa. Levante o seletor da tampa do detergente para pó ou pressione-o para detergente líquido (Fig. 3-16).

MANUAL DE UTILIZADOR HW100-B14979NU1 HAIER

Obrigado por comprar um produto Haier.

Deve ler estas instruções cuidadosamente antes de usar o aparelho. As instruções contêm informação importante que o ajudará a obter o melhor desempenho do aparelho e a assegurar a instalação segura, utilização e manutenção adequada.

Manter este manual em local conveniente para que o possa consultar sempre, para uma utilização segura e adequada do aparelho.

Se vender o aparelho, se o oferecer, ou se o deixar quando mudar de casa, assegurar que também entrega este manual para que o novo proprietário se possa familiarizar com o aparelho e com as advertências de segurança.

Legenda

Advertência – Informação de Segurança Importante

Informação geral e dicas

Informação ambiental

Ajude a proteger o ambiente e a saúde humana. Pôr a embalagem em contentores adequados para ser reciclada. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não eliminar aparelhos marcados com este símbolo com o lixo doméstico. Levar o produto para a sua instalação de reciclagem local ou contactar o seu serviço municipal.

ADVERTÊNCIA!

Risco de lesão ou asfixia!

Desligar o aparelho da corrente elétrica. Cortar o cabo de alimentação e eliminar o mesmo. Retirar a pega da porta para evitar que as crianças e os animais fiquem fecha-dos dentro do aparelho.

1-Informação de Segurança 4
2-Descrição do produto....7
3-Painel de controlo....8
4-Programas 12
5-Consumo 13
6-Utilização diária 14
7-hOn....19
8-Lavagem ecológica 22
9-Cuidado e limpeza 23
10-Resolução de problemas....26
11-Instalação 29
12-Dados técnicos....33
13-Serviço ao cliente 34

Antes de ligar o aparelho pela primeira vez deve ler as seguintes dicas de segurança!:

ERTÊNCIA!

Antes da primeira utilização

▶ Assegurar que não há danos de transporte.
- Assegurar que todos os parafusos de transporte e embalagem são removidos.
▶ Remover toda a embalagem e mantê-la foras do alcance das crianças.
Dado ser pesado, o aparelho deve ser sempre manuseado por duas pessoas.

Uso diário

Este equipamento pode ser usado por crianças a partir de 8 anos e mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se lhes tiver sido dada a supervisão ou instrução relativamente ao uso do equipamento de uma forma segura e entender os riscos envolvidos.
- Manter as crianças com menos de 3 anos afastadas do aparelho a menos que estejam supervisionadas constantemente.
▶ As crianças não devem brincar com o aparelho.
- Não permitir que as crianças ou os animais de estimação fiquem junto do aparelho quando a porta está aberta.
Armazenar os produtos de lavagem em local fora do alcance das crianças.
- Fechar os fechos de correr, atar fios soltos e ter cuidado com os itens peque-nos para evitar que a máquina de lavar roupa fique obstruída. Se necessário, utilizar um saco ou rede apropriados.
Não tocar ou usar o aparelho quando estiver descalço ou com as mãos ou pés húmidos ou molhados.
- Não tapar ou cobrir o aparelho durante o funcionamento do mesmo ou posteriormente para permitir que qualquer humidade se evapore.
- Não colocar objetos pesados ou fontes de calor ou que haja derramamento de líquidos na parte de cima do aparelho.
- Não usar ou armazenar detergente ou solução de limpeza a seco inflamáveis nas proximidades do aparelho.
- Não usar quaisquer pulverizadores inflamáveis nas proximidades do aparelho.
- Não lavar qualquer vestuário tratado com solventes no aparelho sem que tenha sido previamente seco ao ar livre.

ERTÊNCIA!

Uso diário

▶ Não remover ou introduzir a ficha na presença de gás inflamável
▶ Não lavar a quente materiais em espuma de borracha ou esponja.
▶ Não lavar qualquer roupa que esteja suja de farinha.
▶ Não abrir a gaveta do detergente durante o ciclo de lavagem.
- Não tocar na porta durante o processo de lavagem, dado a mesma ficar quente.
- Não abrir a porta se o nível da água estiver visível no óculo da porta.
- Não forçar a porta para abrir. A porta está equipada com um dispositivo de bloqueio automático e abrirá pouco tempo depois do processo de lavagem ter terminado.
▶ Desligar o aparelho depois de cada programa de lavagem e antes de realizar qualquer rotina de manutenção e desligar o aparelho da fonte de alimentação elétrica para poupar energia é para segurança.
▶ Segurar a ficha, não o cabo, quando desligar o aparelho.

Manutenção / limpeza

• Assegurar que as crianças são supervisionadas se fizerem limpeza e manutenção.
  ▶ Desligar o aparelho da fonte de alimentação antes de realizar qualquer manutenção de rotina.
• Manter a parte inferior do óculo da porta limpo e abrir a porta e a gaveta do detergente se o aparelho não estiver em uso para impedir a formação de odores.
  ▶ Não usar pulverizador ou vaporizador de água para limpar o aparelho.
  ▶ A substituição do cabo de alimentação danifica do apenas deve ser feita pelo fabricante, pelo seu agente de assistência ou pessoa igualmente qualificada de modo a evitar perigos.
• Não tentar reparar o aparelho autonomamente. Em caso de reparação deve contactar o nosso serviço ao cliente.
  Remover do aparelho todos os objetos estranhos como objetos metálicos, produtos químicos, objetos frágeis, velas acesas, cigarros acesos, etc.

Instalação

▶ O aparelho deve ser colocado num local bem ventilado. Assegurar que a localização permite que a porta abra totalmente.
Nunca instalar o aparelho no exterior num local húmido ou numa zona a qual possa estar sujeita a fugas de água tal como por baixo ou perto de um lavatório. Na eventualidade de uma fuga de água cortar a alimentação elétrica e permitir que a máquina seque naturalmente.

ERTÊNCIA

Instalação

Instalar ou usar o aparelho apenas onde a temperatura seja superior a 5 °C.
- Não colocar o aparelho diretamente em cima de um tapete ou junto à uma parede ou móvel.
- Não expor o aparelho a qualquer geada, calor ou luz solar direta ou per-to de fontes de calor (por ex. fogões, aquecedores).
Assegurar que a informação elétrica na chapa de caraterísticas está de acordo com a fonte de alimentação. Se não estiver, contactar um eletricista.
▶ Não usar adaptadores multi-fichas ou cabos de extensão.
Assegurar que são apenas usados o cabo elétrico e a mangueira fornecidos.
▶ Assegurar que não danifica o cabo elétrico e a ficha. Se danificado deve ser substituído por um eletricista.
▶ Usar uma tomada com ligação à terra para a fonte de alimentação que seja acessível facilmente depois da instalação. O aparelho deve ser ligado à terra.
Apenas para RU: O cabo de alimentação do apare- lho está equipado com uma ficha de 3 fios (com ter- ra) que se adapta a uma tomada padrão de 3 fios (com terra). Nunca cortar ou desmontar o terceiro pin (com terra). Depois do apa- relho estar instalado, a ficha deve estar acessível.
▶ Assegurar que as uniões e as ligações da mangueira estão firmes e que não há fuga.

Utilização prevista

Este aparelho destina-se apenas para a roupa que pode ser lavada à máquina. Devem ser sempre seguidas as instruções dadas na etiqueta de cada peça de vestuário. Destina-se exclusivamente para uso doméstico dentro de casa. Não está destinado para utilização comercial ou industrial.

Não são permitidas alterações ou modificações no aparelho. Utilização não prevista pode provocar perigos e perda de toda a garantia e de reivindicações de responsabilidade.

a: Divergências

Devido a alterações técnicas e a modelos diferentes, as ilustrações nos capítulos seguintes podem diferir do seu modelo.

2.1 Imagem do aparelho

Frente (Fig. 2-1):
Lado traseiro (Fig. 2-2):

1 Gaveta do detergente / Amaciador
2 Bancada
3 Painel de controlo
4 Porta
5 Tampa do filtro
6 Pés ajustáveis

1 Parafusos de transporte (T1-T4)
2 Tampa traseira
3 Parafusos da tampa traseira (9EA)
4 Cabo de alimentação
5 Mangueira de escoamento
6 Válvula de entrada da água

2.2 Acessórios

Verificar os acessórios e literatura em conformidade com esta lista (Fig. 2.3):

Mangueira de entrada

Bujões

Suporte da mangueira de escoamento

Amortecedores de redução de ruído

Cartão de garantia

Rótulo de energia*2

Manual do utilizador

3-Painel de controlo

1 Botão "Alimentação" 3. Visor 5. Botão de função
2 Seletor do programa 4. Gaveta do detergente/amaciador 6. Botão "Iniciar/Pausa

ta : Sinal acústico

Nos seguintes casos não é emitido um sinal acústico por predefinição:

▶ quando premir um botão
▶ no fim do programa
▶ quando rodar o seletor do programa

O sinal acústico pode ser selecionado se necessário; consultar UTILIZAÇÃO DIÁRIA (consultar P18 6.13).

3-2

Simple white power button icon on dark background (no text or symbols)

3.1 Botão "Alimentação"

Premir ligeiramente este botão (Fig. 3-2) para ligar, o visor fica aceso, o indicador no botão "Iniciar/Pausa" está a piscar. Premir de novo durante cerca de 2 segundos para desligar. Se após algum tempo não for ativado qualquer elemento do painel ou programa a máquina desligar-se-á automaticamente.

ta : Desligar

Sem ligação WiFi, a máquina ligada desliga-se automaticamente se não for ativada dentro de 2 minutos antes do início do programa ou no fim do programa.

Com ligação WiFi, a duração do tempo de espera é de 24h.

3.2 Seletor do programa

Ao rodar o botão (Fig. 3-3) pode ser selecionado um dos 14 programas, a luz LED respetiva acenderá, serão exibidas as respetivas definições predefinidas.

3.3 Visor

O visor (Fig. 3-4) exibe a informação seguinte:

▶ Tempo de lavagem
▶ Final do tempo diferido
▶ Códigos de erro e informação de assistência
▶ Símbolos do visor
▶ Velocidade, temperatura, etc.

A porta do tambor está bloqueada

Máquina está ligada ao WiFi.

Vapor: alguns dos programas têm a função de vapor

3.4 Botões de função

Os botões de função (Fig. 3-5) permitem opções adicionais nos programas selecionados antes do programa se iniciar. Os respetivos indicadores são agora exibidos. Ao desligar o aparelho ou ao definir um novo programa, todas as opções são desativadas. Se um botão tiver opções múltiplas, a opção pretendida pode ser selecionada premindo sequencialmente o botão.

Nota: Definições de fábrica

Para obter os melhores resultados em cada programa, a Haier definiu bem definições predefinidas específicas. Se não houver requisitos especiais são recomendadas as definições predefinidas.

3.4.1-Botão da função "Diferimento"

Premir este botão (Fig. 3-6) para iniciar o programa com um atraso. O diferimento da hora de término pode ser aumentado em etapas de 30 minutos a partir de 0,5-24h (O tempo final será superior ao tempo do programa original). Por exemplo a exibição de 6:30 significa que o fim do ciclo do programa será em 6 horas e 30 minutos. Tocar no botão "Iniciar/Pausa" para ativar o diferimento do tempo. Não é aplicável ao programa Centrifugação, Refrescar, Remoto.

Se usar detergente líquido, não recomendado ativar o tempo diferido.

3.4.2-Botão Função "Anti-vincos"

Para os programas que podem selecionar a função "Anti-vincos" (Fig. 3-7), premir o botão "Anti-vincos" para selecionar esta função e o ícone correspondente irá acender. Premir novamente ou selecionar outro programa, esta função será cancelada. Com a função "Anti-vincos", a velocidade máxima irá diminuir. Depois de centrifugar, a máquina de lavar roupa mantém um funcionamento intermitente para agitar a roupa a fim de impedir mofo e odor, reduz os vincos e torna a roupa mais macia depois de ser pendurada. Durante o funcionamento, o visor LED " - " " -- " " ---- " ---- ", e esta fase dura durante 12 horas no máximo, os utilizadores podem premir „Iniciar/Pausa" para concluir o programa a qualquer momento.

3.4.3 Botão da função "Temp."

Tocar este botão (Fig. 3-8) para alterar a temperatura de lavagem do programa. Se nenhum valor estiver iluminado (visor “--”) a água não será aquecida.

3.4.4 Botão de função "Velocidade"

Premir este botão (Fig. 3-9) para alterar ou anular a seleção da centrifugação do programa. Se não acender no visor qualquer valor ("☐") a roupa não será centrifugada.

3.4.5 Botão de função "Enxaguamento Extra"

Premir este botão (Fig. 3-10) para enxaguar a roupa mais intensivamente com água limpa. Isto é recomendado para as pessoas com pele sensível. Ao premir o botão várias vezes podem ser selecionados um dos três ciclos adicionais. Aparecem no visor com P--Q/ P--I/ P--2/ P--3. São mostradas as várias opções do programa.

3.4.6 Botão de função "i-time"

Esta função (Fig. 3-11) intensifica os vários tempos de lavagem. Nem todos os programas podem ser selecionados com esta função. Consultar a P12 para programas que podem selecionar esta função.

3.4.7 Botão de função "Iniciar/Pausa"

Tocar ligeiramente este botão (Fig. 3-12) para iniciar ou interromper o programa que está a ser atualmente realizado.

3.4.7 Botão de "Manchas/Nódoas"

Tocar este botão (Fig. 3-13) para escolher as funções especiais para manchas. Os símbolos são explicados na seguinte tabela.

3.5 Bloqueio crianças

Escolher um programa e depois iniciar, tocar simultaneamente no botão "Velocidade" e " " (Fig. 3-14 durante 3 segundos para bloquear todos os elementos do painel contra a ativação do mesmo. Para desbloquear, tocar de novo nos dois botões. O indicador de bloqueio crianças acende quando o mesmo é ativado. A função é opcional quando a máquina estiver em funcionamento. O visor exibe [L0] - (Fig. 3-15) se for premido um botão, quando o bloqueio de crianças estiver ativado. A alteração não está a funcionar.
    note right of A: Speed + Signal
    note right of C: Time period 3-14
    note right of C: Time period 3-15

ota: Bloqueio crianças

O bloqueio crianças que é definido manualmente tem de ser cancelado manualmente ou será automaticamente cancelado no fim do programa. O desligamento e as informações de erro não cancelam o bloqueio crianças. Ainda funciona quando a máquina for ligada da próxima vez.
- Manter premido durante 3 segundos, o bloqueio de crianças ficará totalmente aceso e o mesmo ficará ativado.
▶ O bloqueio infantil não pode ser configurado ou cancelado através da aplicação hOn.

3.6 Gaveta do detergente

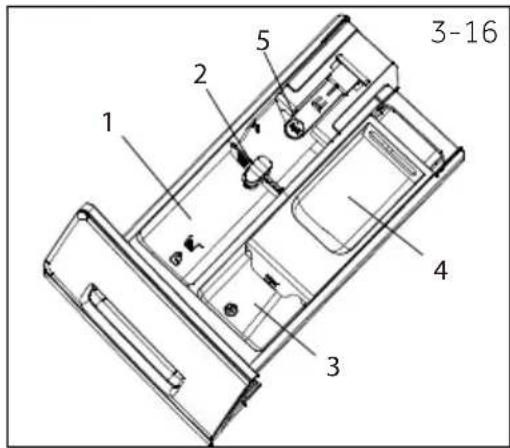

Abrir a gaveta, podem ser visualizados os seguintes componentes (Fig. 3-16):

1. O compartimento principal de lavagem, para o detergente em pó ou em líquido.
2. Seletor da aba do detergente, levantar a mesma para o de - tergente em pó mantê-la em baixo para o detergente líquido.
3. Compartimento para o amaciador.
4. Compartimento de pré-lavagem, para uma quantidade pequena de detergente em pó.
5. Aba de bloqueio, premi-la para baixo para retirar a gaveta do dispensador.

A recomendação acerca do tipo de detergentes é adequada para as várias temperaturas de lavagem, deve consultar o manual do detergente.

Nota: O procedimento para verificar o número de ciclos que a máquina executou.

Procedimento: no modo em espera, selecionar primeiro o programa "Algodão" depois premir "Temp" e "Velocidade" ao mesmo tempo, irá exibir o número de ciclos em funcionamento durante 2 segundos e depois voltará à interface em espera. Os ciclos de funcionamento acumulados irão adicionar 1 depois do programa terminar. Os ciclos em execução serão exibidos em hexadecimais se forem superiores a 9999.

- Sim, - Opcional, / Não

Compartimento do detergente para:

1 Detergente ou pó
② Amaciador ou produto para cuidar.
3 Pó de pré-lavagem 3)

Programa

Carga máx.

Temperatura

Velo-cidade decentrifuga-çãopredefinidaemrpm

Função

Manchas/Nódoas

em kg em HW90/HW100

°C ^1) limite seleci-onável

Predefinição

1

2

3 Tipo de tecido

i-time

Anti-vincos

Enxaguamento Extra

Diferimento

Smart

9/10

*para60

40

●

●

/ Mistura de roupa modera-damente suja de algodão e tecidos sintéticos

1000

●

●

●

●

Camisas

2/3

*para40

40

●

●

○ Algodão/Sintético

1000

●

●

●

●

Algodão

9/10

*para90

40

●

●

○ Algodão

1400

●

●

●

●

Sintéticos

4,5/5

*para60

40

●

●

○ Tecido sintético ou misto

1200

●

●

●

●

Delicada

1/1

*para30

30

●

●

/ Roupa delicada e seda

600

●

/

●

●

/

Refrescar

1/1

//////

Algodão

/////

Remoto

/////

/////

Cuidados do bebé

4,5/5

*para90

60

●

○

○ Algodão/Sintético

1000

●

●

●

●

AllergyCare

9/10

*para90

60

●

○

○ Algodão/Sintético

1000

●

●

●

/

Rápido 15 ^2)

1/1

*para40

*

●

○

/ Algodão/Sintético

1000

●

●

●

/

Lã

1/1

*para40

*

●

/

/ Tecido lavável à máquina feito de lã ou com conteúdo de lã

800

●

/

●

●

/

Centrifugar

9/10

/////

Tecido não frágil

1000

/

●

///

Algodão 20°

9/10

/

/

●

○

○ Algodão

1000

●

●

●

●

Eco 40-60

9/10

/

/

●

○

/ /

/////

●

/

* A água não está a aquecer.
1) Escolher temperatura de lavagem 90°C apenas para as exigências especiais de higiene.
2) Reduzir a quantidade de detergente porque a duração do programa é curta.
3) Nenhum ou pequena quantidade de detergente em pó. Pode ser adicionada uma pequena quantidade de detergente apenas na função pré-lavagem na APP.
Ao lavar cargas pesadas, a máquina de lavar roupa pode vibrar muito ou mover-se se a roupa estiver enrolada.
O design e as especificações estão sujeitos a alteração sem aviso prévio para fins de melhoria de qualidade.

Ler o código QR na etiqueta energética para obter informação do consumo de energia. O consumo atual de energia pode diferir do consumo indicado de acordo com as condições locais.

a: Pesagem automática

O aparelho está equipado com um reconhecimento de carga. Com uma carga reduzida, a energia, a água e o tempo de lavagem serão automaticamente reduzidos nalguns programas. O tempo predefinido de exibição pode variar dependendo do peso da carga, envolvendo o programa "Smart, Sintéticos, Algodão, Algodão 20°C, Eco 40-60".

Informação indicativa (de acordo com o Regulamento da Comissão (UE) 2019/2023):

Exceto Eco 40-60, o valor dado para cada programa é somente indicativo.

6-Utilização diária

6.1 Fonte de alimentação

Ligar a máquina de lavar roupa a uma fonte de energia (220V to 240V\~/50Hz; Fig. 6-1) Consultar também a secção INSTALAÇÃO (ver P 32).

6.2 Ligação da água

• Antes de ligar verificar a limpeza e se a entrada da água se encontra limpa.
  ▶ Abrir a torneira (Fig 6-2).

a: Aperto:

Antes de usar verificar a existência de fugas nas juntas entre a torneira e a mangueira da entrada rodando a torneira.

6.3 Preparar a roupa

Separar a roupa conforme os tecidos (algodão, sintéticos, lã ou seda) e conforme a sujidade nos mesmos (Fig. 6-3). Prestar atenção às etiquetas relativas aos cuidados a ter e à lavagem.
Separar as roupas brancas das de cor. Lavar os tecidos de cor primeiro à mão para verificar se desbotam ou se man - têm a cor.
- Esvaziar os bolsos (chaves, moedas, etc.) e remover os ob -jetos decorativos rijos (por ex. pregadeiras).
▶ Peças de vestuário sem bainhas, tecidos de algodão finos e delicados como cortinas finas devem ser colocados dentro de um saco de lavagem para o tratamento desta roupa delicada (será melhor limpar a seco ou lavar à mão).
▶ Fechar os fechos de correr, os fechos de velcro e os gan-chos, assegurar que os botões estão firmemente cozidos.
▶ Colocar os itens delicados como as peças de roupa sem bainhas firmes, roupa interior delicada (íntima) e pequenos itens como meias, cintos, sutiãs, etc. num saco de lavagem.
▶ Desdobrar as peças de tecido grandes como os lençóis, col-chas, etc.
▶ Colocar as calças de ganga e os tecidos impressos, deco - rados ou com cores intensas do lado do avesso, se possível lavar os mesmos separadamente.

DADO!

Não têxteis, bem como itens pequenos, soltos ou com pontas aguçadas podem originar um mau funcionamento e danificar as peças de roupa e o aparelho.

	Lavável até 95°Cprocesso normal		Lavável até 60°Cprocesso normal		Lavável até 60°Cprocesso moderado
	Lavável até 40°Cprocesso normal		Lavável até 40°Cprocesso moderado		Lavável até 40°Cprocesso muito moderado
	Lavável até 30°Cprocesso normal		Lavável até 30°Cprocesso moderado		Lavável até 30°C processo muito moderado
[BKDH]	Lavar à mãomáx. 40°C		Não lavar
Branqueamento
	Permitido qualquerbranqueamento		Apenas oxigénio/sem cloro		Não branquear
Secagem
	Secagem na máquina desecar roupa possíveltem-peratura normal		Possível secar na má-quina de secartemperatura mais baixa		Não secar na máqui-na de secar roupa
	Secar em estendal Secarnuma superfí-cie plana
Engomar:
	Engomar a uma tem-peratura máximaaté 200 °C		Engomar a umatemperatura média de até 150°C		Engomar a umatemperatura baixa até 110 °C; sem va-por (engomar a vapor pode provocar danos irreversíveis)
	Não engomar
Cuidados profissionais dos tecidos
	Limpar a seco emtetracloretileno		Limpar a seco emhidrocarbonetos		Não limpar a seco
	Limpeza húmida pro-fissional		Não fazer limpezahúmida profissional

Branqueamento

Permitido qualquer branqueamento

Apenas oxigénio/sem cloro

•Não branquear

Secagem

	Secagem na máquina de secar roupa possíveltemperatura normal		Possível secar na máquina de secartemperatura mais baixa		Não secar na máquina de secar roupa
	Secar em estendal Secar		a superfície plana

Engomar:

	Engomar a uma temperatura máxima até 200 °C		Engomar a uma temperatura média de até 150°C		Engomar a uma temperatura baixa até 110 °C; sem vapor (engomar a vapor pode provocar danos irreversíveis)
	Não engomar

Cuidados profissionais dos tecidos

	Limpar a seco em tetracloretileno		Limpar a seco em hidrocarbonetos		Não limpar a seco
	Limpeza húmida profissional		Não fazer limpeza húmida profissional

Nem todos estes símbolos são exibidos no menu do aparelho.

6.5 Carregar o aparelho

▶ Colocar a roupa peça a peça no tambor.

• Não sobrecarregar Ter em atenção a carga máxima de acordo com os programas! Regra de ouro para a carga máxima: Deixar dois centímetros e meio entre a carga e o topo do tambor.
  ▶ Fechar a porta cuidadosamente Assegurar que não há peças de roupa presas.

6-Utilização diária

6.6 Selecionar o detergente

A eficiência e o desempenho da lavagem são determinados pela qualidade do detergente usado.
Usar apenas detergente para lavagem à máquina devidamente aprovado.
Se necessário usar detergentes específicos, por exemplo para tecidos sintéticos ou lãs.
- Consultar as dicas nos autocolantes do detergente na bancada.
▶ Não usar soluções de limpeza a seco como o tricloroetileno e produtos similares.

Escolher o melhor detergente

	Tipo de detergente
Programa	Universal Cor Delicada Especial Amaciador
Smart	L/P L/P -- o
Camisas	L/P L/P -- o
Algodão	L/P L/P -- o
Sintéticos	-	L/P -- o
Delicada	-	- L/P	L/P	o
Refrescar	-	---	-
Remoto 📄	-	---	-
Cuidados do bebé	-	- L/P	L/P	o
Cuidados de alergia	L/P L/P -- o
Rápido 152)	L	L	-- o
Lã	-	- L/P	L/P	o
Centrifugar	-	---	-
Algodão 20°C	L/P L/P -- o
Eco 40-60	L/P L/P -- o

L = gel-/detergente líquido P = detergente em pó O = opcional -= não

Se usar detergente líquido, não recomendado ativar o tempo diferido

▶ Detergente em pó: 20°C a 90°C* (melhor utilização: 40-60°C)
▶ Detergente roupa de cor 20°C a 60°C (melhor utilização: 30-60°C)
▶ Detergente lã/tecidos delicados: 20°C a 30°C (=melhor utilização:

* Escolher temperatura de lavagem 90 °C apenas para as exigências especiais de higiene.
* Se escolher a temperatura da água em 60 °C ou superior, recomendamos colocar menos detergente. Deve usar um desinfetante especial, que seja adequado para roupa em algodão ou algodão sintética.
* É melhor usar menos ou detergente em pó que não forme espuma.
*O tipo de detergente usado na função Remota está sujeito ao procedimento atual.

1. Puxar a gaveta do detergente para fora.
2. Colocar os produtos químicos necessários nos compartimentos correspondentes (Fig. 6-4).
3. Empurrar cuidadosamente a gaveta para dentro.

: Remover odor

▶ Remover os resíduos do detergente da gaveta do detergente antes do próximo ciclo de lavagem.
▶ Não usar detergente ou amaciador em excesso.
▶ Deve seguir as instruções que se encontram na embalagem do detergente.
▶ Encher sempre o detergente imediatamente antes do ciclo de lavagem.
Os detergentes líquidos concentrados devem ser diluídos antes de serem adicionados.
- Não usar detergente líquido se a função "Diferimento" estiver selecionada.
Escolher cuidadosamente as definições do programa de acordo com os símbolos de cuidado em todas as etiquetas existentes no vestuário e de acordo com a tabela do programa.

6.8 Ligar o aparelho

Premir o botão "Alimentação" para ligar o aparelho (Fig 6-5). O LED do botão "Iniciar/Pausa" fica a piscar.

6.9 Seleccionar um programa

Para obter os melhores resultados de lavagem, selecionar um programa que seja adequado para o grau de sujidade e para o tipo de roupa.

Rodar o botão do programa (Fig 6-6) para selecionar o programa adequado. As luzes do respetivo programa acendem e são exibidas as definições predefinidas.

a: Primeira utilização

Antes da primeira utilização recomendamos realizar o programa "ALGODÃO+90°C" + 600 rpm sem carga e com uma pequena quantidade de detergente no compartimento do detergente (2) ou uma solução especial para máquina para remover resíduos que possam ser corruptíveis.

6.10 Adicionar seleções individuais

Selecionar as opções e as definições pretendidas (Fig. 6-7).

Para mais informação deve consultar Painel de controlo.

6.11 Iniciar o programa de lavagem

Premir o botão "Iniciar/Pausa" (Fig. 6-8) para iniciar. O LED do botão "Iniciar/Pausa" deixa de piscar e acende continuamente. O aparelho funciona de acordo com as definições predefinidas. As alterações são apenas possíveis através do cancelamento do programa.

6.12 Interromper - cancelar o programa de lavagem

Para interromper um programa que está a decorrer premir suavemente "Iniciar/Pausa". O LED acima do botão fica a piscar. Premir de novo para reiniciar o funcionamento.

Para cancelar um programa em execução e todas as respetivas definições individuais. Tocar no botão "Iniciar/Pausa" para interromper um programa que está a ser realizado, selecionar um novo programa e iniciar o mesmo.

6.13 Após a lavagem

a: Bloqueio da porta

Por razões de segurança a porta é parcialmente bloqueada durante o ciclo de lavagem. É apenas possível abrir a porta no fim do programa ou depois de o programa ter sido cancelado corretamente (ver a descrição acima).
No caso de elevados níveis de água, temperatura elevada da água e durante a centrifugação não é possível abrir a porta; Loc I- é exibido

1. No fim do ciclo do programa é exibido End.

2. O aparelho desliga-se automaticamente.

3. Remover a roupa logo que possível para facilitar e para evitar mais rugas.

4. Desligar a alimentação da água.

5. Desligar o cabo de alimentação.

6. Abrir a porta para impedir a formação de humidade e de odores. Deixar a mesma aberta quando não estiver em uso.

7. As peças de vestuário pequenas ficam facilmente coladas na parede depois da secagem a alta velocidade, deve ser tida atenção quando abrir a porta para retirar a roupa.

a: Modo em espera / modo de poupança de energia

O aparelho ligado entrará no modo em espera se não for ativado dentro de 2 minutos antes do início do programa ou no fim do programa. O visor desliga-se. Isto poupa energia. Para interromper o modo em espera tocar o botão "Ligar".

6.14 Ativar ou desativar a campainha

O sinal acústico pode ser cancelado se necessário:

1. Ligar o aparelho.
2. Seleccionar o programa "Centrifugar".
3. Tocar o botão "Anti-vincos" e o botão "Velocidade" ao mesmo tempo durante cerca de 3 segundos. "bEEP on" será exibido e a campainha será desativada.

Para ativar a campainha premir estes dois botões de novo ao mesmo tempo. "bEEP oFF" será exibido.

a: Divergências

Devido às constantes atualizações dah On, as funções e ainterfacede exibição da aplicação podem diferir da descrição seguinte.

7.1 Generalidades

Esta máquina é ativada por WiFi. Com a aplicação hOn pode usar o seu smartphone para controlar o programa.

'ERTÊNCIA!

Deve respeitar as precauções de segurança neste manual do utilizador e assegurar que estas sejam cumpridas mesmo quando estiver a operar o aparelho através da aplicação hOn enquanto estiver longe de casa. Também deve seguir as instruções na hOn.

7.2 Requisitos

1. Um router sem fios (protocolo 802.11b/g/n) que suporte apenas a banda de frequência de 2.4 GHz. O comprimento do SSID do router é de 1 a 32 carateres (incluindo 1 e 32) e a palavra-passe é de 8 a 64 carateres. O comprimento mínimo da palavra-passe deve ser de 8 caracteres. Os métodos de encriptação do router incluem aberto, WPA-PSK e WPA2-PSK.
2. A aplicação está disponível para dispositivos Android, Huawei ou iOS, tanto em tablets como em smartphones.
3. A aplicação deve ser instalada numa posição em que a mesma possa receber um sinal Wi-Fi forte. Depois de o aparelho ter sido corretamente associado com a aplicação, se não estiver corretamente ligada ao router sem fios, não aparece no visor qualquer ícone Wi-Fi.

7.3 Descarregar e instalar a aplicação hOn:

Transferir a aplicação hOn para o seu dispositivo através da leitura do seguinte código QR

ou através da ligação: go.haier-europe.com/download-app

Índice de frequência (OFR)

2400 MHz - 2483.5 MHz

Potência máx. (ERP)

20dB M

Sem fios padrão

IEEE802.11b/g/n & BLE V4.2

Registo

É necessário fazer o registo quando da primeira utilização ou a conta formal tiver sido apagada/encerrada. Para uso posterior, é necessário inserir o nome do utilizador e a palavra-passe depois de iniciar sessão.

7.4 Registo e emparelhamento da aplicação

1. Ligar o smartphone à rede Wi-Fi doméstica à qual quer ligar o produto.
2. Abrir a aplicação.
3. Criar um perfil de utilizador (ou iniciar sessão se já tiver sido anteriormente criado).
4. Fechar a porta.
5. Emparelhar o aparelho seguindo as instruções no visor do aparelho.

a: Rede WiFi

Não é possível ligar o aparelho à rede Wi-Fi pública. Isso pode provocar um funcionamento incorreto.

a: Usar a mesma WiFi

Ligar o seu smartphone à rede na qual pretende ligar o aparelho.

7.5 Ativar o controlo remoto

1. Verificar se o router está ligado e se está com ligação à Internet.
2. Carregar a roupa e fechar a porta.
3. Seleccionar o programa "Remoto", a porta bloqueia.
4. Inciar o ciclo usando a aplicação, o painel de controlo será desativado. Exceto para o botão "Iniciar/Pausa" e para o botão "Alimentação".
5. Assim que o ciclo tiver sido completado, a porta desbloqueia e o controlo remoto é desligado.
6. Após 2 minutos o aparelho entra no modo desligar.

a: Fim do controlo remoto

Depois de o controlo remoto ser ativado, se o utilizador final não iniciar nenhum ciclo a partir da aplicação durante 10 minutos. O aparelho irá para o o Modo Início de Diferimento por Rede e mantém o controlo remoto até 24 horas, depois desliga-se.

7.6 Desativar o controlo remoto

1. Para sair do controlo remoto enquanto um ciclo estiver a decorrer, premir o botão INICIAR/PAUSA no painel de controlo. O ciclo irá pausar e o Remoto fica a piscar.
2. Se as condições o permitirem, a porta será desbloqueada.
3. Para retomar o ciclo, fechar a porta e premir o botão INICIAR/PAUSA. O controlo remoto será reativado e o remoto será corrigido.
4. Controlar o aparelho utilizando a aplicação.

7.7 Fim do ciclo com o controlo remoto ligado

1. No fim do ciclo, a porta irá desbloquear e o controlo remoto será desativado.
2. Após 2 minutos o aparelho desligar-se-á automaticamente.

7.8 Informação da configuração apagada

1. Seleccionar o programa "Remoto".
2. "hOn"/"hOFF" é exibido.
3. Premir demoradamente o botão "Diferimento" durante 5 segundos até ser exibido "PARI r".
4. A informação da configuração é apagada e a configuração reiniciada, rodar o botão para selecionar outro programa ou desligar para sair.

a: Reposição/cancelamento das credenciais da rede

Seguir este procedimento apenas se for vender a sua máquina de lavar roupa.

ambientalmente responsável

Para obter a melhor utilização da energia, da água, do detergente e do tempo deve usar o tamanho da carga máxima recomendada.
- Não sobrecarregar (tem de haver uma folga da largura da mão acima da roupa).
Para roupa ligeiramente suja, selecionar o programa Rápido 15'.
▶ Aplicar as dosagens exatas de cada solução de lavagem.
Escolher a temperatura de lavagem mais baixa adequada - os detergentes modernos fazem uma limpeza eficiente abaixo dos 60°C.
▶ Aumentar as definições predefinidas apenas devido a grande quantidade de manchas.
▶ Seleccionar a velocidade de centrifugação máx. se for utilizado um secador de roupa doméstico.

a: Informação geral:

▶ Oprogramaeco40-60podelimparroupadealgodãonormalmentesujaquesejaindicada para lavagem a 40 °C ou 60 °C em conjunto no mesmo ciclo e este programa é usado para avaliar a conformidade com a legislação de ecodesign da UE.
Os programas mais eficientes em termos de consumo de energia são geralmente aqueles que se realizam a temperaturas mais baixas e com maior duração;
▶ O ruído e o conteúdo de humidade restante são influenciados pela velocidade da centrifugação:
Quanto maior for o ruído e quanto menor for a quantidade de humidade restante.

9.1 Limpar a gaveta do detergente

Deve ser tido sempre cuidado relativamente à existência de resíduos do detergente.

Limpar a gaveta com regularidade (Fig. 9-1):

1. Puxar a gaveta até que a mesma pare.
2. Premir o botão de libertação e remover a gaveta.
3. Limpar o interior do tambor com uma toalha..
4. Enxaguar a gaveta com água até que a mesma se encontre limpa e introduzir a gaveta novamente no aparelho.

9.2 Limpar a máquina

▶ Desligar a máquina durante a limpeza e a manutenção.
- Usar um pano macio com sabão líquido para limpar a estrutura da máquina (Fig. 9-2) e os componentes de borracha.
▶ Não usar solventes orgânicos, químicos ou corrosivos.

9.3 Válvula de entrada da água e filtro da válvula de entrada

Para evitar o bloqueamento do fornecimento de água por substâncias sólidas como calcário, limpar o filtro da válvula de entrada.

▶ Desligar o cabo de alimentação e desligar a alimentação de água.
▶ Desaparafusar a mangueira de entrada de água da torneira (Fig. 9-3).
▶ Enxaguar os filtros com água e uma escova (Fig. 9-4).
- Introduzir o filtro e instalar a mangueira de entrada.
▶ Ligar a torneira para verificar se há fugas.

9.4 Limpar o tambor

▶ Remover itens lavados acidentalmente, especialmente peças metálicas como alfinetes, moedas, etc. do tambor e da ranhura da junta da porta (anel de borracha), pois causam manchas de ferrugem e danos.
- Usar uma solução de limpeza não clorídrica para remover as man-chas de ferrugem. Respeitar as sugestões do fabricante da solução de limpeza.
- Não usar qualquer tipo de objetos rijos ou palha de aço para a limpeza.
Depois do procedimento, abrir a porta, usar uma toalha para limpar as manchas e a espuma em volta da junta e manter o interior e exterior da junta limpos(Fig. 9-5)..

Para manutenção regular, recomendamos realizar o programa "ALGODÃO+90°C+600rpm" em cada 100 ciclos para evitar possíveis resíduos corrosivos. Adicionar uma pequena quantidade de detergente no compartimento do detergente (2) ou usar uma solução de limpeza especial.

9-Cuidado e Limpeza

9.5 Longos períodos de não utilização

Se a máquina for deixada inativa durante um longo período de tempo:

1. Desligar a ficha elétrica (Fig. 9-6).
2. Desligar a alimentação de água (Fig. 9-7).
3. Abrir a porta para impedir a formação de humidade e de odo res. Deixá-la aberta quando não estiver em uso.

Antes da próxima utilização verificar cuidadosamente o cabo de alimentação, a entrada de água e a mangueira de escoamento. Assegurar que está tudo corretamente instalado e sem fugas.

9.6 Filtro da bomba

Limpar o filtro uma vez por mês e verificar o filtro da bomba do aparelho.

▶ Não está a escoar a água.
▶ Não estiver a centrifugar.
▶ Fizer um ruído anormal quando está em funcionamento.

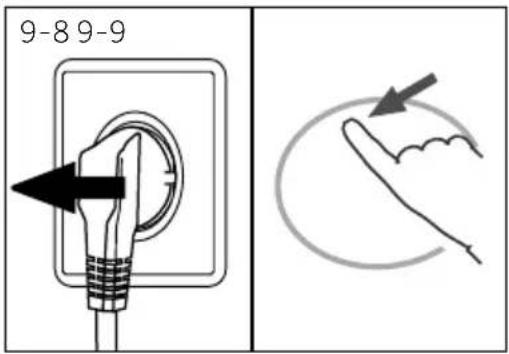

1. Desligar totalmente a máquina (Fig. 9-8).
2. Premir e abrir a aba de serviço (Fig. 9-9).
3. Providenciar um recipiente pla- no para recolher a água com lexívia (Fig. 9-10). Pode existir uma grande quantidade!
4. Puxar a mangueira de escoamento para fora e manter as respetivas extremidades por cima do recipiente (Fig. 9-10).
5. Remover o tampão da mangueira de escoamento (Fig. 9-10).
6. Depois do escoamento estar concluí- do fechar a mangueira de escoamento (Fig. 9-11) e voltar a introduzi-la na máquina.
7. Desaparafusar e remover o filtro da bomba no sentido anti-horário (Fig. 9-12).
8. Remover os contaminantes e a sujidade (Fig. 9-13).

Perigo de queimaduras! A água no filtro da bomba pode ficar muito quente! Antes de qualquer ação assegurar que a água já arrefeceu.

1. Limpar cuidadosamente o fil- tro da bomba, por ex. utilizando água corrente (Fig. 9-14).
2. Voltar a fixar totalmente (Fig. 9-15).
3. Fechar a aba de reparação.

DADO!

O vedante do filtro da bomba tem de estar limpo e sem quaisquer danos. Caso a tampa não esteja totalmente enroscada, pode haver fuga de água.
▶ O filtro tem de estar na posição, ou pode haver uma fuga de água.

10-Resolução de problemas

Muitos dos problemas ocorridos podem ser resolvidos por si sem necessitar de um conhecimento específico. No caso de um problema, deve verificar todas as possibilidades mostradas e seguir as instruções abaixo antes de contactar um serviço pós-venda. Consultar ASSISTÊNCIA AO CLIENTE.

ERTÊNCIA!

Antes da manutenção, desativar o aparelho e desligar a ficha de alimentação da tomada de rede elétrica.
▶ Equipamento elétrico deve ser assistido apenas por técnicos de eletricidade qualificados, porque reparações inapropriadas podem causar danos consequenciais consideráveis.
Um cabo de alimentação danificado apenas deve ser substituído pelo fabricante, pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.
Para a segurança do utilizador final, não é recomendada a reparação autónoma e não profissional. Deve contactar um serviço pós-venda.

10.1 Códigos de informação

Os seguintes códigos são exibidos apenas para informação relativamente ao ciclo de lavagem. Não é necessário realizar qualquer ação.

Código Mensagem

1:25	O tempo restante do ciclo de lavagem será de 1 hora e 25 minutos.
6:30	O tempo restante do ciclo de lavagem incluindo o diferimento do tempo de fim di-ferido será de 6 horas e 30 minutos.
End	O ciclo de lavagem está completado. O aparelho desliga-se automaticamente.
Locl -	A porta está fechada devido ao elevado nível de água, à temperatura elevada da água ou ao ciclo de centrifugação.
bEEP off	A campainha é desativada.
bEEP on	A campainha é ativada.
CLOI -	As teclas de função estão desligadas. A alteração do programa não é válida.

10.2 Resolução de problemas com código de exibição

Problema Causa Solução

CLrFLtr	• Erro de escoamento, a água não é totalmente esvaziada em 6 minutos.	• Limpar o filtro da bomba.• Verificar a instalação da mangueira de escoamento.
E2	• Erro de bloqueio	• Fechar a porta corretamente.
E4	• Nível da água não atingido após 12 minutos.• A mangueira de escoamento é com sifão automático.	• Assegurar que a torneira está totalmente aberta e que a pressão da água é a normal.• Verificar a instalação da mangueira de escoamento.
E8	• Erro de nível de proteção da água. • Contactar o serviço pós-venda.
E5	• Erro de escoamento, a água não é totalmente escoada no tempo definido (Programa Refrescar.)
F3	• Erro do sensor da temperatura • Contactar o serviço pós-venda.
F4	• Erro de aquecimento • Contactar o serviço pós-venda.
F7	• Erro do motor • Contactar o serviço pós-venda.
Problema Causa Solução
FR	• Erro no sensor do nível da água • Contactar o serviço pós-venda.
FH	• Não foi possível configurar o módulo iot.	• Contactar o serviço pós-venda.
FCOuFCI ouFC2	• Erro de comunicação anormal • Contactar o serviço pós-venda.
Unb	• Erro de carga não equilibrada.	• Verificar e equilibrara a carga da roupa no tambor.Reduzir a carga.
Fb	• Fuga na máquina • Abrir a bomba de escoamento para esvaziar. Desligar a máquina.• Contactar o serviço pós-venda.

10.3 Resolução de problemas sem código do visor

Problema Causa Solução
A máquina de lavar roupa não funciona.	O programa ainda não se iniciou. Verificar o programa e iniciar o mesmo.A porta não está fechada corretamente.Fechar a porta corretamente.A máquina não foi ligada.Ligar a máquina.Falha de energia.O bloqueio crianças está ativado.	Verificar a fonte de alimentação.Desativar bloqueio crianças.
A máquina de lavar roupa não enche com água.	Sem água.A mangueira de entrada está dobrada.O filtro da mangueira de entrada está obstruído.A pressão da água é inferior a 0,03 MPa.A porta não está fechada corretamente.Fechar a porta corretamente.Falha na alimentação da água.	Verificar a torneira da água.Verificar a mangueira de entrada.Desobstruir o filtro da mangueira de entrada.Verificar a pressão da água.Assegurar a alimentação de água.
A máquina está a esvaziar enquanto está a encher.	A altura da mangueira de escoamento é inferior a 80 cm.A extremidade da mangueira de escoamento não fica dentro de água.	Assegurar que a mangueira de escoamento está corretamente instalada.Assegurar que a mangueira de escoamento não está dentro de água.
Falha no escoamento.	A mangueira de escoamento está obstruída.O filtro da bomba está obstruído.A extremidade da mangueira de escoamento está acima dos 100 cm acima do nível do chão.	Desobstruir a mangueira de escoamento.Limpar o filtro da bomba.Assegurar que a mangueira de escoamento está corretamente instalada.
Forte vibração durante a centrificação.	Não foram removidos todos os parafusos de transporte.O aparelho não está numa posição estável.A carga da máquina não é a correta.	Remover todos os parafusos de transporteAssegurar uma superfície estável e uma posição nivelada.Verificar o peso da carga e equilibrar.
O funcionamento para antes do ciclo de lavagem estar completado.	Falha no fornecimento de água ou da eletricidade.	Verificar o fornecimento de corrente ou da água.
Funcionamento para durante um período de tempo	O aparelho exibe um código de erro.Problema devido a padrão de carga.O programa efetua o ciclo de enxaguamento.	Considerar os códigos no visor.Reduzir ou ajustar a carga.Cancelar o programa e reiniciar.

10-Resolução de problemas

Problema Causa Solução
Espuma excessiva a flutuar na cuba e/ou na gaveta do detergente.	• O detergente não é o apropriado.• Uso excessivo de detergente .	• Verificar as recomendações do deter-gente.
Ajuste automático do tempo de lavagem.	• A duração do programa de lavagem será ajustada.	• Isto é normal e não afeta o funcionamen-to.
A centrifugação falha. • Desequilibrio da carga. • Verificar a carga da máquina e a roupa		e fazer um programa de centrifugação de novo..
Resultados da lavagem não satisfatórios.	• Grau de sujidade não está de acordo com o programa selecionado.• A quantidade do detergente não é suficiente.• A carga máxima foi excedida. • Reduzir a carga.• A roupa não foi uniformemente distribuída no tambor.	• Seleccionar outro programa.• Escolher o detergente de acordo com o grau de sujidade e de acordo com as especificações do fabricante.• Soltar a roupa.
Resíduos do pó de lava-gem na roupa.	• Partículas insolúveis do detergente podem permanecer como manchas brancas na rou-pa.	• Realizar um enxaguamento extra.• Tentar esfregar as manchas na roupa seca.• Escolher outro detergente.
A roupa tem manchas cin-zentas.	• Causadas por gorduras como óleos, natas ou pomadas.	• Pré-tratar previamente a roupa com uma solução de limpeza especial.

Formação de espuma

Se durante o ciclo de centrifugação for verificada a existência de demasiada espuma, o motor para e a bomba de escoamento será ativada durante 90 segundos. Caso a eliminação da espuma não ocorrer durante 3 vezes, o programa termina sem centrifugar.

Se voltarem a aparecer mensagens de erro depois de tomadas todas as medidas, desligar o aparelho, desligar a alimentação e contactar o serviço de assistência ao cliente.

10.4 No caso de falha de energia

Se a falha de energia interromper um programa de lavagem que estava a decorrer, a abertura da porta é mecanicamente bloqueada.

Para retirar roupa não deve existir qualquer nível de água visível no óculo das portas.

Perigo de queimaduras!

O nível da água tem de ser reduzido conforme descrito em "Filtro da bomba". Só depois pode puxar a alavanca (A) por baixo da aba de serviço (Fig.10-1) até que a a porta fique desbloqueada fazendo um clique suave. Depois voltar a ligar todas as partes.

a: Desbloquear a porta

Quando a máquina está em segurança (com nível de água por baixo do óculo assim como a uma determinada distância, a temperatura do cilindro é inferior a 55°C, o cilindro interior não rodou), pode desbloquear a porta da máquina.

11.1 Preparação

▶ Retirar o aparelho da embalagem.
▶ Remover todos os materiais da embalagem incluindo a base de poliestireno, mantê-los longe do alcance das crianças. Enquanto está a abrir a embalagem, podem ser observadas gotas de água no saco de plástico e no óculo. Este é um fenómeno normal que resulta dos teste de água realizados na fábrica.

a: Eliminação da embalagem.

Manter todos os materiais de embalagem fora do alcance das crianças e eliminar os mesmos de forma ecológica.

11.2 OPCIONAL: Instalar amortecedores de redução de ruído

1. Quando abrir o pacote de encolhimento, encontrará algumas almofadas de redução do ruído. As mesmas são usadas para reduzir o ruído. (Fig. 11-1)
2. Deitar a máquina para um dos lados, com o óculo apontado para cima, a parte inferior voltada em direção ao operador (Fig. 11-2).
3. Retirar as almofadas de redução de ruído e remover a película protetora adesiva de dupla face; colar as almofadas de redução de ruído sob a estrutura da máquina de lavar roupa, como mostrado na Fig. 11-3 (duas almofadas mais longas na posição 1 e 3, duas almofadas mais curtas na posição 2 e 4). Finalmente colocar de novo a máquina na posição vertical.

ta: Almofadas de redução de ruído

A almofada de redução do ruído é opcional, pode ajudar a reduzir o ruído, deve montar a mesma ou não conforme as suas próprias necessidades.

11-Instalação

Os parafusos de transporte são destinados a bloquear os componentes internos em relação à vibração durante o transporte do aparelho a fim de evitar danos no interior.

1. Retirar os 4 parafusos na parte de trás e retirar os espaçadores de plástico (Fig. 11-4) (Fig. 11-5).
2. Encher os orifícios restantes com fixações vazias (Fig. 11-6) Fig. 11-7).

a: Guardar em lugar seguro.

Manter os parafusos de transporte num local seguro para utilização posterior. Sempre que o aparelho tiver de ser deslocado, deve primeiro voltar a colocar os parafusos.

11.4 Deslocar o aparelho

Caso o aparelho tenha de ser deslocado para um local distante, voltar a colocar os para-fusos de transporte retirados antes da instalação de modo a evitar danos: A montagem é realizada na ordem inversa.

11.5 Nivelar o aparelho

Ajustar os pés (Fig. 11-8) para obter uma posição totalmente nivelada. Isto minimizará as vibrações e portanto o ruído durante a utilização. Também reduzirá o desgaste e a deterioração. Recomendamos o uso de um nível para fazer o ajustamento. O pavimento deve ser estável e o mais plano possível.

1. Soltar a porca de bloqueio (1) usando uma chave inglesa.
2. Ajustar a altura rodando os pés (2).
3. Apertar a porca debloqueio (1) contra a estrutura.

11.6 Ligação do escoamento da água

Encaixar corretamente a mangueira de escoamento da água ao tubo. A mangueira tem de alcançar um ponto em altura entre 80 e 100 cm acima da linha de base do aparelho! Se possível manter sempre a mangueira de escoamento encaixada na mola na traseira do aparelho.

ADVERTÊNCIA!

• Usar apenas a mangueira fornecida para a ligação.
  ▶ Nunca reutilizar mangueiras já usadas!
  ▶ Ligar apenas à alimentação da água fria.
  ▶ Antes da ligação, verificar se a água está limpa e transparente.

São possíveis as seguintes ligações:

11.6.1 Mangueira de escoamento para o lavatório

▶ Pendurar a mangueira de escoamento com o suporte em U por cima do rebordo do lavatório com o tamanho adequado (Fig. 11-9).
▶ Proteger o suporte U o suficiente em relação a deslizamento.

11.6.2 Mangueira de escoamento para ligação da água usada

▶ O diâmetro interior do tubo de suporte com o orifício de ventilação tem de ser de um mínimo de 40 mm.
▶ Colocar a mangueira de escoamento a aproximadamente 80 - 100 mm do tubo de água usada.
▶ Ligar o suporte U e fixar suficientemente o mesmo (Fig. 11-10).

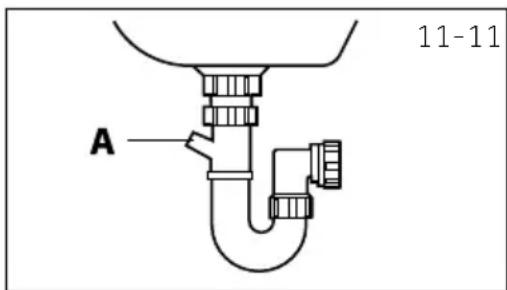

11.6.3 Mangueira de esoamento para ligação do lavatório

▶ A junção deve assentar por cima do sifão
▶ A ligação à torneira é geralmente fechada através de um amortecedor (A). Que deve ser removido para evitar qualquer mau funcionamento (Fig. 11-11).
▶ Fixar a mangueira de escoamento com uma mola.

CUNDADO!

A mangueira de escoamento não deve ser submersa em água e deve ser fixada com firmeza e sem fugas. Se a mangueira de escoamento for colocada no pavimento ou se o tubo estiver a uma altura inferior a 80 cm, a máquina de lavar roupa continuará a esvaziar enquanto está a encher (sifão automático).
A mangueira de escoamento não deve ser esticada. Se necessário contactar o serviço pós-vendas.

11-Instalação

11.7 Ligação da água potável

Assegurar que as juntas estão inseridas.

1. Ligar a mangueira de entrada da água com o extremo angulado ao aparelho (Fig. 11-12). Apertar manualmente a ligação aparafusada.
2. A outra extremidade liga a uma torneira de água com uma rosca de 3/4 (Fig. 11-13).

11.8 Ligação elétrica

Antes de cada ligação verificar se:

• a fonte de alimentação, tomada e o fusível são adequados à placa de caraterísticas.
  ▶ a tomada de alimentação tem ligação à terra e se não são usadas fichas ou extensão múltiplas.
  a ficha e a tomada de alimentação estão estritamente de acordo.
  ▶ Apenas RU: A ficha RU está conforme a norma BS1363A.

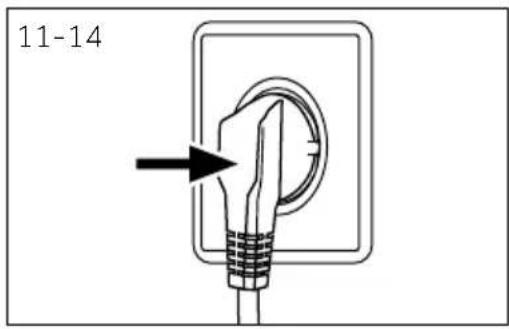

Colocar a ficha na tomada (Fig. 11-14).

ADVERTÊNCIA!

Assegurar sempre que todas as ligações (fonte de alimentação, mangueira de escoamento e de alimentação de água) estão fixas, secas e sem fugas.
▶ Ter cuidado para que estas partes nunca sejam esmagadas, dobradas ou torcidas.
Se o cabo de alimentação estiver danificado, deve ser substituído pelo técnico da assistência (ver cartão de garantia) de modo a evitar algum risco.

12.1 Dados técnicos adicionais

	HW90-B14979EU1/HW100-B14979NU1
Tensão em V 220-240 V~/50Hz
Corrente em A 10
Potência máx em W 2000
Pressão de água em MPa 0.03≤P ≤1
Peso líquido em kg 65

Dimensões do produto HW90-B14979EU1/HW100-B14979NU1

A: Altura global do produto em mm 850
B: Largura global do produto em mm 595
C: Profundidade global do produto em mm (Para o tamanho da placa principal de controlo) em mm	497
P: Profundidade global do produto em mm	577
E: Profundidade da abertura da porta em mm	1085
F: Folga mínima da porta para a parede adjacente em mm	300

Nota: Dimensões

A altura exata da sua máquina de lavar depende da altura que os pés são colocados a partir da base da máquina. O espaço onde vai instalar a sua máquina de lavar roupa tem de ter para além das dimensões da mesma pelo menos mais 40 mm de largura e mais 20 mm de profundidade.

12.2 Normas e Diretivas

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, previstas pela marca CE.

13-Serviço ao cliente

Recomendamos o nosso Serviço ao Cliente Haier e a utilização de peças de substituição originais.

Se tiver um problema com o seu aparelho, deve verificar primeiro a secção RESOLUÇÃO DE PROBLEMAS.

Se não conseguir encontrar uma solução lá, deve contactar

▶ o seu revendedor local ou

A área de Reparação e Apoio em www.haier.com onde pode encontrar os números de telefone e as Perguntas Frequentes e onde pode ativar um pedido de assistência.

Para contactar o nosso Serviço, assegurar que tem os seguintes dados disponíveis.

A informação pode ser encontrada na placa de caraterísticas.

Modelo ____

N° de série ____

Verificar também o Cartão de Garantia fornecido com o produto em caso de garantia.

Para pedidos gerais de negócios abaixo indicamos os nossos endereços na Europa:

Endereços europeus da Haier
País* Endereço postal	País* Endereço postal
Itália	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITÁLIA	França	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANÇA
Espanha Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPANHA	Bélgica - FRBélgica - PBPaíses BaixosLuxemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA
Alemanha Áustria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MuniqueALEMANHA	PolóniaRepúblicaChecaHungriaGréciaRoméniaRússia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02- 222 VarsóviaPOLÓNIA
Reino Unido	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR RU	RepúblicaChecae Eslováquia	Haier Europe R s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlin República Checa

A informação do modelo está disponível na base de dados do produto em https://eprel.ec.europa.eu/ ao procurar pelo identificador do modelo indicado no campo Modelo da etiqueta do produto afixada no meso, a ligação para o modelo na base de dados do produto pode ser encontrada por baixo de cada identificador do modelo:
