LIETOŠANAS INSTRUKCIJA KDL75W855CBAEP SONY

Uzstādīšanas informācija Sony sienes montāžas kronsteina izmantošanai (SU-WL450)

Atbalstitie modeli: KDL-65W85*C

• Piedāvātō modelu nosaukumos “□” norāda katram modelimunikālus skaitlus un/vai rakstzīmes.

Klientiem

izstrādājuma aizsardzības un drošības apsvērumu dél "Sony" iesaka televizoru uzstādīsanu uzticēt "Sony" izplatitājiem vai licencētiem uzněmējiem. Nemēginiet to uzstādīsaviem spěkiem.

Sony izplatitajiem un darbu izpilditajiem

Uzstadi'anas un ari periodisko apkopju un pbaru za laikai pieversiet lielu uzmanibu drošibai.

Ši izstradājuma uzstādīšanai ir nepieciesḥamas atbilstoṣas zināsanas, it ipaşi, lui noteiktu, vai siena spēs izturet televizora svaru. Izstradājuma piestiprināsānupie sienas uzticiet "Sony" izplatitājiem vai licencētiem darbu uzneḥejiem un uzstādīsānas laikā pievērsiet uzmanibu drošibai. Sony neuznemsies atbildibu par materialieli zauδejumiem vai traumām, kas radusās nepareizas rikošanās vai nepareizas uzstādīsanas delj.

Lai veiktu drošu un pareizu dostiprinăšanu, ieverojiet sienas montăžas kronsteina lietoşanas instrukcjias, kā ari televizora uzsakšanas celvedis un šis rokasgramatas noradijumus.

Drosiba

Pateicamies, ka iegadajaties so izstradajumu.

Lai uzstaditu so izstradajumu, vajadzigas abtilstagas prames. Uzticiet uzstadisanu "Sony" izplatitajem via licencetiem ligumstradniekiem un raugiecties, lai uzstadisanas laikā tiku tievrota drośiba. "Sony" neuznemas atbildibu par bojājiumemi va triumām, kas rodas, ja izstradajums netiek izmantots vai uzstadits pareizi via ji tiek uzstadits neapstiprinals izstradajums. Jusu likumigās tiesibas (ja tadas attiecinamās) paliek spekā.

Informacija "Sony" izplatitajiem

Lai uzstaditu sho izstradajumu, vajadizgas atbilstigas prames. Lai varetu drosi uzstadit izstradajumu, noteikti izlasiet sho rokasgramatu. "Sony" neuznemas atbildibu par bojajumiem vai traumam, kas rodas, ja izstradajums netiek izmantots vai uzstadits pareizi.Pec izstradajuma uzstdisanas nododiet sho rokasgramatu klientam.

Sajā rokasgrāmata paskaidrots, kā pareizi apieties ar izstrādājumu un kas jānem vērā, lai izvairitós no negadijumemi. Rūpī gī Izsiet šo rokasgrāmatu un izmantojiet izstrādājumu pareizi. Saglabajiet šo rokasgrāmatu, lai vajadzibas gadijumā varetu to ārskatit.

Visi "Sony" izstradajumi ir raditi, domajot par doshibu. Taçu, ja izstradajumsiekizmantots nepareizi, jus varut gunt nopietnas traumas, kuras rada uguns, stravas trieciens un ieriecs apagasnas vai nokrisana. Noteiki everojiet dosribas norades, lai izvairitos no sadiem negadijumiem.

UZMANIBU!

Specializeti izstradajumi

Sis sienas kronsteins paredzets lietošanai ar noteiki tem videziorium. Lai noskaidrotu par iespju izmantot kronsteinu montažai pie sienas, skatiet ša videzora atsaues rokasagramatu.

Uzticiet uzstādīsànu licencētiem ligumstrādniekiem un raugieties, lai uzstādīsanas laikā tuvumā neatrastos mazi bērni.

Ja kronsteins stiprinasani pie sienas vaitelevisions nav uzaditi pareizi, rodas talaknoradito negadijumu risks. Uzadisi sanotneikti uzticiet licencetiemligumstradniekium.

• Televizitors var nokrit un radit jums nopietnas traumas, piemeram, nobrazumus vai luzumus.
  Ja siena, pie kuras piestiprinats kronsteins, ir nestabila, nelidzena vai tav nav perpendiculara atticibea pret gridu, icerve var nokritn ur radit jums traumas vai materialus zaudejumus. Sienai jaspj noturét svars, kas ir vismaz āteras reizes lielaks par televisiona svaru. (Sava televisiona svaru skiat televisiona atsauces rokasgramata.)
  Ja kronsteins pie sienas nav pienacigi piestiprins, konstrukcija var nokrist un radit jums traumas vai materialus zaudejumus.

Televizora pärvietošanu vai nonemšanu no kronsteina noteikti uzticiet licencētiem ligumstradniekiem.

Ja televizoru parrieto vai nonem nelicencetas personas, tas var nokrist un radit traumas vai materialus zaudejumus. Televizors ir janes vai janonem no kronsteina vismaz diviem cilvekiem.

Kad televizors ir piestiprinats pie kronsteina, neizskruvejiet skruves u. c.

Pretejā gadijumā televizors var nokrist un radit traumas vai materialus zaudējumus.

Neparveidojiet sienas kronsteina detalias.

Pretëjā gadijumā sienas kronsteins var nokrist un radit traumas vai materialus zaudëjumus.

Pie kronsteina piestipriniet tikai tam paredzetas icerces.

Sis sienas kronsteins ir paredzets lietošanai ar noteiktām iericem. Uzstadot neapstiprinatas ierics, tās var nokrist vai saluzt un radīt jums traumas vai materiulus zaudejumus.

Uz kronsteina atjauts balstit tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augsu/leju.

Pretëjā gadijumā televizors var nokrist un radīt traumas vai materialus zaudējumus.

Neatspiedieties pretelevizoru vainekarajieties pie ta.

Neatspiedieties pret televizoru vai nekarajieties pie tā, jo ts var uzkrist jums virūs un radīn nopietnas traumas.

UZMANIBU!

Neieverojot tālak noradītās instrukcijas, jums var rasties traumas vai materiālzaudējumi.

Tirovatveicotapkopi, nepielietojietparak daudz speka.

Darbojoties ar televizora augspusi, nepieliietojiet pärak daudz speka. Pretëjā gadijumă televizors var nokrist un radit traumas vai materiulus zaudëjumus.

Noderīga informācija

Ja televizors pie sienas kronsteina ir piestiprinats ilgu laiku, atkaribā no sienas materiaíla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlimēties tapetes.
- Kad sienas konsteins tiek nonents, siena paliek skruvca aururi.
- Nelietojiet sienas kronsteinu vietās, kur uz to var iedarboties mehaniskas vibracijas.

Sienas kronsteina uzstadišana

Informacija "Sony" izplatitajiem

BRIDINAJUMS!

Tälakās instrukcijas paredzētas tikai "Sony" izplatitäjem. Noteiki izlasiertiepiereknsoradito drośibas informaciju un ieverojrotrośbu, kud uzstadāt, apkopjat vāi pārbaudt sō izstradājumu.

Neuzstadiet sienas kronšteinu vietas, kur televizora sturi vai sani pec tam atradisies nost no uzstadiñas virsmas.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradisies nostr no uzstdisanas virmas, piemeram, pie kolonnas. Ja cilveks vai prieksmets uzgrudisies televizora saniem vai sturim, kas atrodas nosit no virmas, var rasties traumas vai materiai zaudejumi.

Neuzstadiet televizoru virs vai zem gaisa kondcionētāja.

Ja uz tevizora nonak udens vui uz to ilgstoši tiek pusta gaisa plusma no kondiconetāja, var rasties uguns vai stravas trieciña risks vai tevizors vai sakt darbotties nepareizi.

Noteikti uzstadiet sienas kronsteinu pareizi un ieverojiet norades šajā rokasgrāmata.

Ja kāda no skruvēm ir vajīga vai izkritusi, sienas konsténs var nokrist a radī traumas vai materiāus zauδejumus. Noteikti izmantoijet sienas materiālam atbilstigas skruves un pareizi uzstadiet izstradajumu, izmantojot Četras vai vairak 8 mm diametra skruves (vai lidzverītigas).

Piegadatās skruves un
stiprinājuma detalas
izmantojiet pareizi, kā
norādīts šajā lietošanas
rokasgrāmata.
Izmantojot cites
detalas, televizors var
nokrist un tikt bojats
vai radī traumas.

Kronšteinu samontējiet, ievěrojot lietošanas rokasgrāmata norādito procesu.

Ja kāda no skrūvēm ir valīga vai izkritusi,
televizors var nokrist un tikt bojats vai āri radī traumas.

Kartigi pievelciet skruves paredzetajas vietas.

Pretëja gadijumā televizors var nokrist un tikt bojats vai ārdi tratus citiem.

Televizoru uzstādiet uz sienas, kas ir gan perpendiculara attiecibā pret gridu, gan lidzena.

Pretëja gadijumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstadits, ciesi nostipriniet vadus.

Ja cilveki vai prieksmeti sapisies vados, tas va radit traumas cilvekiem vai bojat televizoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstravas vads vaid savienojuma kabelis
ir iespiests starp kronsteinu un sienu var ar speku tiek locits vaid verps, ieksejie vadi var atsegties un radit issavienojumu vai strvas caursiti. Tas var izraisit aizdegshanos vail strvas triecenu.

Skrüves kronsteina piestiprinăsanai piesienas nav ieklautaskomplektă.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materialam un Uzbekvi.

Televizora piestiprinăšana pie sienas

Uzstadi'anas process katram televizoram ir atskirigs.

Noteikti novietojiet izskruvetas skruves drosa, berniem nesasniedzama vieta.

Sagatavošanās uzstādīšanai

• Pirms uzstādīsanas jau sameklejiet televizora atsaues rokasgrāmatas.
• Vel pirms detalu montesanas parliecinieties, vai jums ir krustveida skruvgriezis, kas der attiecigajam skruvem.
• Pärbaudiet televizora uzstadišanas poziciju.
• Sagatavojiet Četras vai vairak 8 mm diametra skruves un vienu 5 mm diametra skruvi vai lidzvertigas (nav ieklautas komplekta). Izveliieties skruves, kas piemērotas sienas materiālam.

Detaju pārbaude

Komplektā ar SU-WL450

• Pärbaudiet, vai iekjautas visas detalias.

A Pamatne (20) (1)	B Trisis (2)
C PSW 6x20 (4)	D PSW 4x20 ar ieliktni (2)
E Starplika (20) (2)	F Saite (1)
G Bukse (20) (M4) (2)	H PSW 4x20 (2)
I Pamatnes adapteris (2)	J PSW 4x10 (8)
K Starplika (60) (2)	L PSW 6x50 (2)
M Bukse (M4) (2)	N PSW 4x50 (2)
O Sienas montăžas stiprinăjums (S) (2)	P Starplika (2)
Q Plăksne (1)	R PSW 5x12 (1)

Uzstādīsanas vietas izvēle

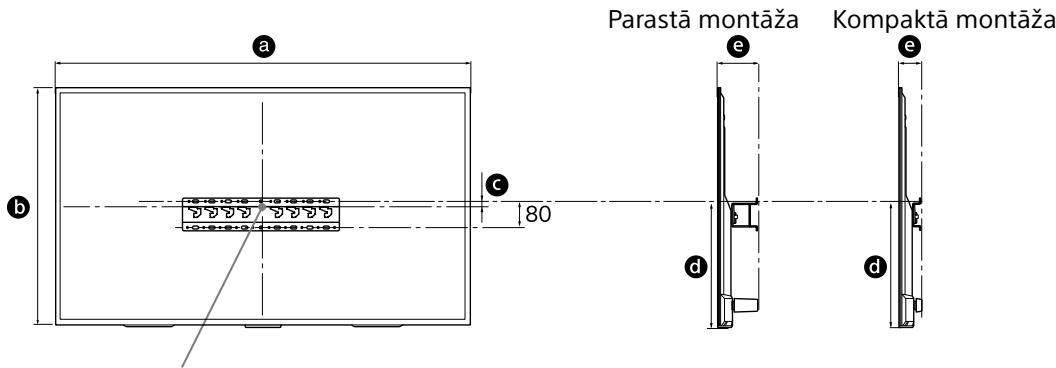

1 Izvlieties uzstadijanas vietu.

Pärbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar Četrkāršu televizora svaru.

Skatiet turpmak noradito tabulu televizora uzstadiisanai pie sienas. Televizora svaru skatiet televizora atsaues rokasgramata.

Ekrāna centrālais punkts

Mervieniba: mm

Modeja nosaukums KDL-	Displeja izmēri		Ekrāna centra izmērs	Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža
65W85□C	1455	843	21	450	133
					91

Piezime

• Izmēri tabula var nedaudz mainities atkaribā no uzstādišanas.
• Pec televizora uzstadiisanas pie sienas ta augsejda naedaudz SASVERU z prieksu.

Starp televizoru un griestiem vai sienes izvirzijumiem janodrošina pietiekami daudz brivas telpas, kā parādīts tālak.

Mervieniba: mm

Lai nodrošinatu atbilstošu ventilaciju un novérstu netirumu vai puteklu uzkrāsanos, ríkojieties šadi:
- Nenovietojiet televizoru plakaniski, neuzstadiet to otradi, atmuguriski vai saniski.
- Nenovietojiet televizoru uz skapja, paklaja, gultas vai skapi.
Neparklajet televizoru ar audumu, piemeram, aizkariem, vai tadiem prieksmietiem, ka, piemeram, avizes.
- Neuzstadiet televizoru atbilstoši zemak redzamajam attelam.

Gaisacirkulacija tiekbloketa.

Piezime

Ja velaties vadus vadit caur sienu, izveidojiet siena curumu un ivietojiet vadus pirms uzstadijanas. Lai nesaspiestu vadus, izveidojiet siena curumu nedaudz sanus no pamatnes (20) A, pamatnes adapteris 1 un starplikas (20) E, starplikas (60) K perimetra.

2 Izvēlieties, kā piestiprināt ierici pie sienas. Attalumu no televizora aizmugures lidz sienai izvēlieties atbilstīgi tālakajiem norādijumiem.

2-a Standarta stiprinājums
2-b Plānais stiprinājums

Skatiet 1. darbibas tabulu.

BRIDINAJUMS!

Ja atlisa 2-b. iespeja, bus ierobezota piekluve aizmugures ligzdam.

3 Uzstādiet pamatnes adapteri ① izmantojot skruvi (PSW 4x10) J, pamatnei (20) A; izmantojot so metodi, ja izvēlēta 2-a.

Pamatnes pārejas uzstādīsanas vietu skatiet turpmākajā tabulā. Ja izveleta 2-b. iespeja, izlaidiet šo darbūbu.

Modela nosaukums KDL-	Åka atrašanās vieta
65W85☐C	a

4 Izvlieties, kuras vietas skruvesit skruves, lai piestiprinatu pamatni (20) A.

Skatiet specifikacijas 11. lapă.
Ja atlasita 2-a. iespëja, izmantojiet
pamatnes adaptera ① atveres.

BRIDINAJUMS!

• Sienai, pie kuras stiprināsit televizoru, jaspēj noturet svaru, kas vismaz Četras reizes parsniedz televizora svaru (Sava televizora svaru skatiet televizora atsauces rokasgrāmata.).
• Nosakiet tās sienas izturību, pie kuras stiprināsit televizoru. Ja vajadzīgs, pastipriniet sienu.

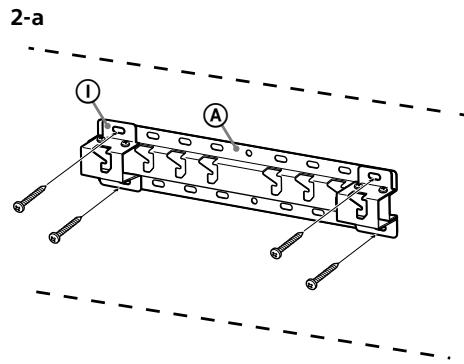

Pamatnes piestiprinăšana piesienas

• Izmantojet Četras vai vairak 8 mm diametra skruves vai lidzvertgas (nav ieklautas komplekta).
• leskrüvejiet Četras skrūves pamatnes adaptera ① atverēs, ar pamatni (20) ④ (tikai 2-a).
• Pamatni (20) ④ uz sienes uzstadiet horizontali.

Sagatavošanās televizora uzstādīsanai

1 Izskruvejiet televizora aizmugurē esosās skruves.

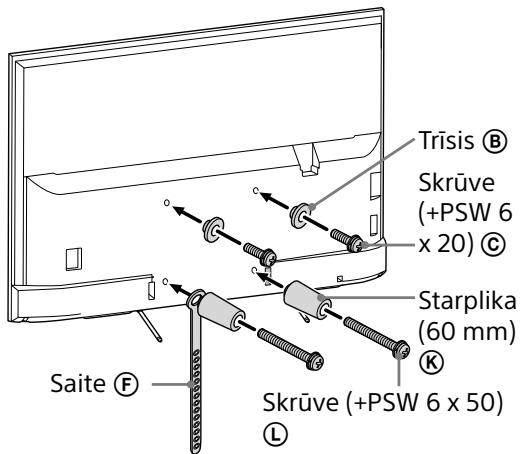

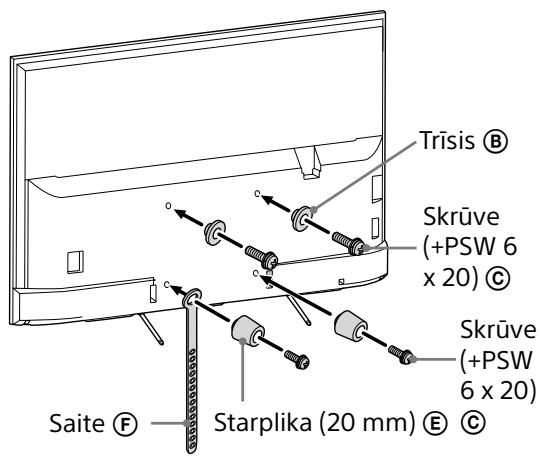

2 Piestipriniet sienas montăžas kronšteina stiprinăjuma elementus. Pârbaudiet stiprinăjuma elementus, skatot 5. lappuse sadălas "Detaș pârbaude" nodălu "Komplektă ar SU-WL450".

Piezime

Ciei pieskruvejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvwriezis, iestatiet griezes momentu uz apm. 1,5 Nm {15 kgf/cm}.
Noteikti uzglabajiet neizmantotos elementus droša vietā turpmakai lietosanai. Saglabajiet šo rokasgramatu turpmakam uzzinam.

Parastā montāza (2-a)

Kompaktā montāza (2-b)

Piezime

• Izmantojot šāda veida montăžu, nevarësit lietot dažas televizora aizmugure esosās pieslēgumvietas.

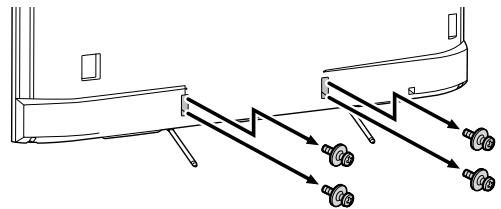

3 Atvienojiet no televizora galda stativu.

Televizora piestiprinăšana pie sienas

1 lespraudiet televizora vajadzigo(-os) kabeli(-Jus).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebux iespejams savienot. Skatiet televizora komplektacijiaieklauto atsaues rokasgramatu.

Piezime

Kabelu iestradāsanu siena uzticiet licencētam ligumstradniekam.
- Pirms stiprinat televizoru pie sienas, satiniet visus savienojuma kabelus, lai neuzkaptu uz tiem.

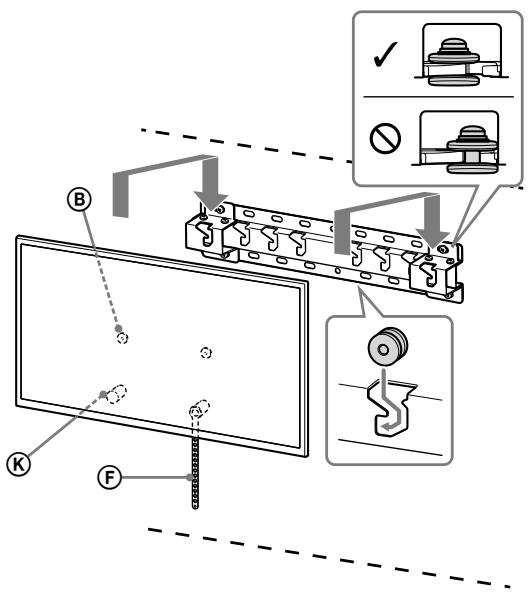

2 Uzstadiet televizoru uz pamatnes.

Lai uzzinatu, kur uz pamatnes jaatrodas trišiem (B), skatiet sadājas "Uzstadiñas vietas izvele" 3. darbibu 8 lappuse.
- Turiet televizoru ciešar abam rokām un uzmanīgi savienojiet televizora aizmugure piestiprinātos trišus 8 ar pamatni tā, lai tie pareizi iegultu caurumos.
- Kad televizors ir piestiprināts pie sienas, pārbaudiet, vai trīsī (B) ir cieši piestiprināti pie pamatnes.

2-a

2-b

BRIDINAJUMS!

Pärliecinieties, vai uzstādīsana veiksmīgi pabeigta

Pärliecinieties par tālako.

• Triši (B) cieši iegulst pamatné.
• Vads un kabelis nav savεrpts vai sapiests.
• Saite (F) ir stingri nostiepta.

BRIDINAJUMS!

Ja mainstrāvas vads tiek novietots nepareizi, var rasties issavienojums, kas var izraisit aizdegşanos vai stravirus triecienu. Drošibas labad noteiktiparliecinieties, vai uzstadišana paveikta pareizi.

Cita informăcija

Nonemot televizoru, veiciet uzstadisanas daribbas pretejara seciba.

BRIDINAJUMS!

Lai televizoru nonemtu ir vajadzigi vismaz divi cilveki.

Specifikacijas

Izméri: (aptuveni) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100
