KÄYTTÖOHJE KDL75W855CBAEP SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL450) käytämiseksi

Tuetut mallit: KDL-65W85*C

• Kyseisissä mallinimissä "□" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, etta television asennus annetaan Sonyn jalleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jalleenmyyjille ja huoltoliikkeille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttä riittävää ammatitaitoa erityisesti sen märättemiseksi, kestaäkö seinä television painon. Tämän tuotteen seinään asentaminen on jatettäv Å Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävi riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen vaärastä käsittelystä tai asennuksesta.

Noudata turvallisuuden ja oikean asennuksen varmistamiseksi seinäasennuskiinnittimen käytöohjeita, television aloitusopasta ja tämän oppaan ohjeita.

Turvallisuus

Kiitos,ettaatostaa taman tuotteen.

Asiakkaille

Tāmān tuotteen asentaminen edellyttä
riittāvāa ammattaitoia. Asennus on
annettava Sony-jalleenmyyjān tai
valtuutetut ansentajan tehtavaksi, ja
turvallisuuteen to kinnitettāv erityistā
huomiota asennuksen aikana. Sony ei
ole vastuussa mistaan vahingosta tai
vammoista, jotka johtuvat tuotteen
vaarastä kāsittelysta tai asennuksesta tai
muun kuin māärītetyn tuotteen
asennuksta. Tāmā e vaikuta
(mahdollisīn) lakisaateisiin oikeuksiis.

Sony-jalleenmyyjille

Tämän tuotteen asentaminen edellyttä
riittävää ammattitaitoa. Lue nämä käytööhje tuholeilesti, jotta asennus
voidaan suorittaa taurvillesti. Sony eie
ole vastuussa mistään vahingosta tai
vammoista, jotka johtuvat tuotteen
vaärastä käsittelysta tai asennuksesta.
Anna tämä käytööhje asiakkaale
asennksen jälkeen.

Tassä kāytööhjeessa kuvataan tuotteen oikeopainen kättielly sékä tärkeit vartoimet onnettamuuksien estamiseksi. Muista lukea tämö hejhe huollliseti ja kāyttaa tuotetaa oikein. Säyltä tämä kāytööhje tulevaa kāytöta varten.

Sonyn tuotteet on suunniltetu turvallusuutta ajatellen.Jos tuotteita kaytetaa värarin, seuraksena vo olla tulipalon, sahköskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilovavhinko. Huomioi turvallusuutta koskevat varotoimet tallaisten onnettutomuksien estamiseki.

VAROTOIMET

Märitetyt tuotteet

Tämä seinaasennuskiinnitn on tarkoitettu käytetäväksi sille märätetytjen televisioniorden kanssa. Tarkista television viiteoppaasta, etta seinaasennuskiininitiva voidaan käytää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauktena voi olla tulipalon, sahköiskun tai tuotteenutoamisen aiheuttama vakava henkilovahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutetty asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinaasennuskiinnitanta tai tevisiota ei asenneta oikein, seurausena voi ola seuraavat onnettomuudet. Muista jattaa asennus valtuutetun asentajan tehtaväksi.

• Televisio saatta pudota ja aiheuttaa mustelmia, murtumia tai muunvakavan henkilovahingon.
• Jos seinā, johon.SEaennuskiinnit asennetaan, on epavakaa, epatasainen tai se ei ole kohtisuorassa lattiaan nahedyksikkə saattaa pudota ja alheuttaa henkilo-tai omaisuvsahingon. Seinān on pystyttāvā kantamaan vahintaan neljarkerta television poin. (Katso television poin sen viiteoppaasta.)
  Jos einaaessnuskiininita e i ole asennettu seinalle tarpeksi teukevasti, yksikk saattaa pudota ja aiheuttta henkilo- tai omaisuhsvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentavat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttta henkilö - tai omaisuusvahingon. Varmista, etta tevisiota kantamassa tai irrottamassa on vähintään kaksi henkilö.

Alä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos nain tehdään, tevisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos nain tehdaa,seinaaessnuskiinnit saattaa pudota ja aiheuttaa henkilio-tai omaisuvsahingon.

Alä asenna muita laitteita kuin märitelty tuote.

Tämä seinasennuskiinnin on tarkoitettu kaytettavaksi ainoastaan sille märiritetyn tuotteen kanssa. Jos asennat muun kuin märiritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingen.

Alä kohdista seinäsennuskiinnittimeen television lisäksi muuta kuormaa.

Alä ravista televisiota vasemmalle/oikealle tai ylos/alias.

Jos nain tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Alä nojaa tai riipu televisiosta.

Ala nojaa tai riipu televisionista, sillā se saattaa pudota ja aiheuttaa vakavan henkilovahingon.

VAROTOIMET

Jos seuraavia varotoimia e noudateta,
ausuksena voi olla henkilö- tai
omaisuusvahinko.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Aïla paina television liäsvulta liialla voimalla. Jos nain tehdān, telesa saatta pudota ja aiheuttta henkilo- tai omaisuvshingon.

Varotoimet

• Jos.SEinasennuskiinnittimean asennettua televisionista kátetaa nptkaa,television takana tai ylapuolela oleva seinapinta voi varjäntyata tapetti irrota seinamateriaialista rippen.
• Jos seinaasennuskiinnit irrotetaan sensein ana ansentamisen jaldeen, seinaa ja ruuvirei.
  Alä kaytayeinaseanusennuksiinittia paikkasa, johon kohdistuu mekaanista tärinnä.

Seinaasennuskiinnittimen asentaminen

Sony-jällenmyyjille

VAROITUS

Seuraavat ojheet ovat ainaostaan
Sony-jalleenmyjyille. Muista lukea edella
olev taurviliususvartoiemjt ka kiinnta
erityista huomiota taurvillisuuteen tamän
tuotteen asennuksen, houlton ja
tarkastukens aikana.

Älä asenna seinäsennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Ala asenna seinasennuskiinnitanta
pylvaae seen tai vastaaviin seinpintoihin,
joissa television kulmat tai sivut ulkonevat
seinpinnasta. Jos henkiltoi esine osusu
television ulkonevaan kulmaan tai sivuun,
seurauktena vo oli henkilo-tai
omaisuusvahinko.

Alä asenna televisiota ilmastointilaitteen ylä- tai alapuolle.

Jos tevisio altistuu lmastointilaitteen venisvuodoille tai ilmaviralle pitkia aikoja, seurauktena voi olla tulipolo, sahkoksu tai television toimintahairio.

Muista asentaasinaasennuskiinnitintukevasti seinään tassä käyttohjeessaannettujen ohjeidenmukaisesti.

Jos jokin ruuveista on lóysälla tai pudonnut,
sináasennuskiinnit saattaa pudota ja
aiheutta henkilo- tai omaisuusvahong.
Muista käytta ainamateriaalille sopia
ruveja ja asenna yksikkö tekevasti
vähintaan neljälla 8 mm:n ruuvilla (tai
vaastavala).

Muista kayttä
toimitettuja ruuveja ja
kiinnitsosia oikein ja
noudata tassä
kayttöohjeessa
annettuja ohjeita. Jos
kaytät korvaavia osia,
televisio saattaa
pudota ja aiheuttaa
henkilovahingon tai
vahingoittaa
televisiota.

Muista koita kiinnitin oikein noudattamalla tassä käyttohjeessa selitettyä menetelmää.

Jos joku ruuveista on lóysàllā tai pudonnut,
televisiona saattaa pudota ja aiheuttta
henkilövahingon tai vahingoitta telesiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos nain ei tehdā, television saattaa pudota ja rikkoutua seka aiheuttaa henkilō-tai omaisuvsahingon.

Varo kohdistamasta television iskuja asennuksen aikana.

Jos television kohdistu su, tevisio saattua pudota ja rikkoutaSEAi heutttaen henkilo- tai omaiusuvaivingon.

Televisio on asennettava seinään, joka on sekkohtisuora etta tasainen.

Jos nain ei tehdä, television saattaa pudota ja rikkoutua seksa aiheuttaa henkilö- tai omaisuvsahingon.

Kun tevisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöitä tai esineita sotkeutuu
kaapeleihin, seurauktena saattaa olla
henkilövahinken tai television
vahingoittuminen.

Alä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajto tai liitantäkaapeli jā puristuksi iatteen ja sein vali tai niita taitetaan tai kierretäa voimalla, sisäiset johtimet voivat tulla nakyviin ja seurauksena on oikosuklu tai katkos. Tāma voi aiheuttaa tulipalon tai sahköiskun.

Seinäasennuskiinnittimen seinäiinnitykseen tarvittavat ruuvit eivatsisally toimitukseen.

Kätyä seämateriaalille ja -rakenteelle
sopivia ruuveja, kun kiinnät
seinäsennuskiinnittimen.

Television asennus seinään

Asennusmenetelma vaihtelee eri teilevisioilla.
Käytä seinäasennuskiinnitintä SU-WL450 television asentamiseksi seinälle.

Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan poislasten ulottuvila.

Asennuksen valmistelu

• Television viiteoppaan on oltava käsillä ennen asennusta.
• Hanki ennen kokoonpanoa valmiksi ruuveihin sopiva ristipääruv vitalta.
• Tarkista television asennuskohta.
• Pida valmiina vahintaan neljahalkaisijaltaan 8 mm:n ja yksi 5 mm:n ruvi tai vastaava (lisavaruste). Valitse seinamateriaalille sopivat ruuvit.

Osien tarkistaminen

Toimitetaan SU-WL450:n mukana

• Tarkista, etta kaikki osat on toimitettu.

A Jalusta (20) (1)	B Hihnapyörä (2)
C PSW 6x20 (4)	D PSW 4x20 ja holkki (2)
E Välike (20) (2)	F Hihna (1)
G Holkki (20) (M4) (2)	H PSW 4x20 (2)
I Jalustan sovitin (2)	I PSW 4x10 (8)
K Välike (60) (2)	L PSW 6x50 (2)
M Holkki (M4) (2)	N PSW 4x50 (2)
O Seinäasennuskiinnike (S) (2)	P Välike (2)
Q Aluslevy (1)	R PSW 5x12 (1)

Asennuspaikan määrittäminen

1 Määrität asennuspaikka.

Varmista, etcä seinä on riittävän iso teilevisiolle ja pystyy Kantamaan vähintään neljä kertaa television painon.

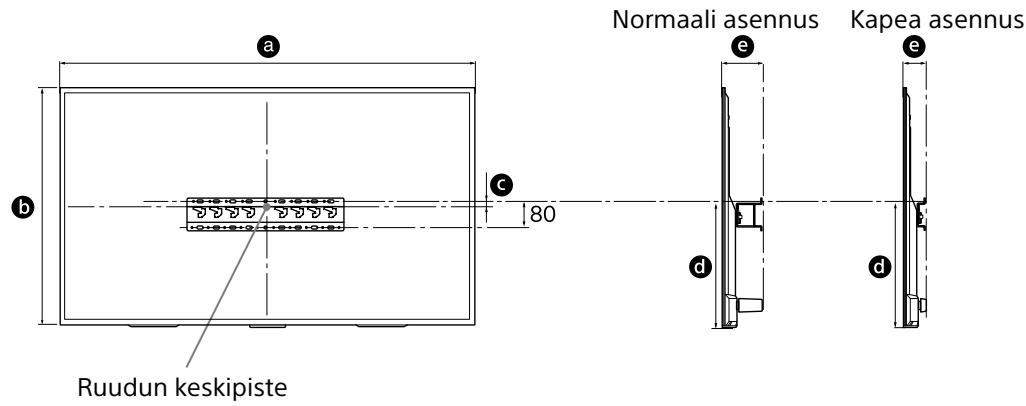

Katso seuraava taulukko television asentamiseksi seinälle. Katso television paino television viiteoppaasta.

Yksikko: mm

Mallinimi KDL-	Näytönn mitat		Ruudun keskikohdan mitta		Asennuspituus
	a	b	c	d	e
					Normaali asennus	Kapea asennus
65W85☐C	1455	843	21	450	133	91

Huomautus

• Taulukon arvot voivat vaihdella hieman asennuksen mukaan.
• Kun tevisio on asennettu seinäle, sen yläreuna on hieman eteenpän kalellaan.

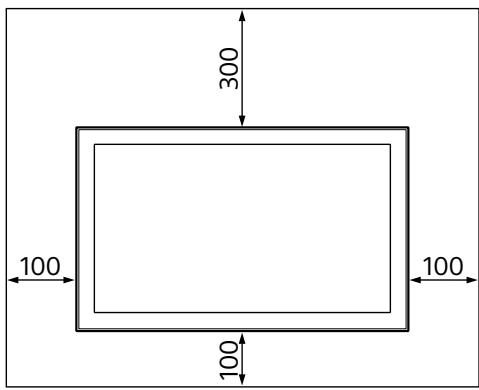

Jatā sopiva vāli television ja katon sekä seinān esiintyontvien osien vāllä seuraavan kuvan mukaisesti.

Yksikkö: mm

Noudata seuraavia ohjeita asianmukaisen ilmanvaiahdon varmistamiseksi ja lian tai polyn keräntymisen estämiseksi:

• Alä asenna televisiota takaosan varaan, ylosalaisin, takaperin tai sivuttain.
• Älä sijoita televisiota hylyn, maton tai vuoteen päälle tai kaappiin.
• Älä peitta telesiviota millään tekstiillä tai muilla vastaavilla, esimerkiki verhoilla tai sanomalehdillä jne.
• Alä asenna televisiota alla olevien kuvien mukaisesti.

Ilmankiero estynyt.

Huomautus

• Jos kaapeli on tarkoitus vetäa seinän sisälle, tee seinään reikä kaapeleille ennen asennuksen aloittamista.

Estäa kaapeleiden jäminen puristuksiin tekemällä seinaän reikä jalustan (20) A, Jalustan sovit ① ja valikkeen (20) E, valikkeen (60) K kehanulkopuolelle.

2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti.

2-a Vakiokiinnike
2-b Ohut kiinnike

Katso kohdan 1 taulukko.

VAROITUS

• Kun valitaan 2-b, pääsy takana oleviin liittimiin on rajallinen.

3 Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a.

Katso jalustan sovittimen
kiinnityspaikka alla olevasta
taulukosta. Jos valitaan 2-b,
ohita tamä vaihe.

Mallinimi KDL-	Koukun sijainti
65W85☐C	a

4 Määritätä ruuvien paikat jalustan (20) (A) asentamiseksi.

Katso tiedot sivulta 11.

Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa ①.

VAROITUS

• Seinän, johon tevisio asennetaan, on pystytävā kantamaan vähintään neljä kertaa television poin (Katso television poin sen viiteoppaasta.).
• Määrität seinänkestävyys, johon tevisio asennetaan.
  Vahvista seinä tarvittaessa riittävästi.

Jalustan asennus seinään

• Käytä vähintaan neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) A (vain 2-a).
• Asenna jalusta (20) (A) seinään vaakasuorassa.

Television asennuksenvalmistelu

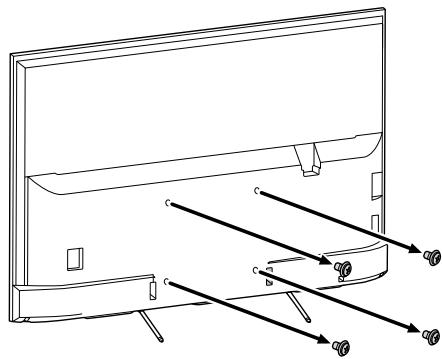

1 Irrota ruuvit television takaa.

2 Kiinnitä seinäasennuskiinnittimen kiinnityssat. Tarkista kiinnityssat sivun 5 kappaleen "Osien tarkistaminen" kohdan "Toimitetaan SU-WL450:n mukana" mukaisesti.

Huomautus

• Kiinnitta kiinnityosat tukevasti kayttamalli ruuveja.
• Jos kaytät sahköimista ruuvinvaanninta, valitse kiristysvoiman asetukseksi noin 1,5 Nm {15 kgf-cm}.
• Säilytä käytämättomät osat varmassa paikassa tulevaa käyttoä varten. Säilytä tamä käyttoöhje tulevaa käyttoä varten.

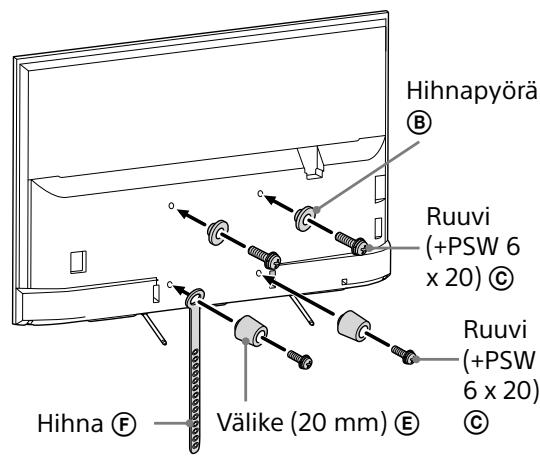

Normaali asennus (2-a)

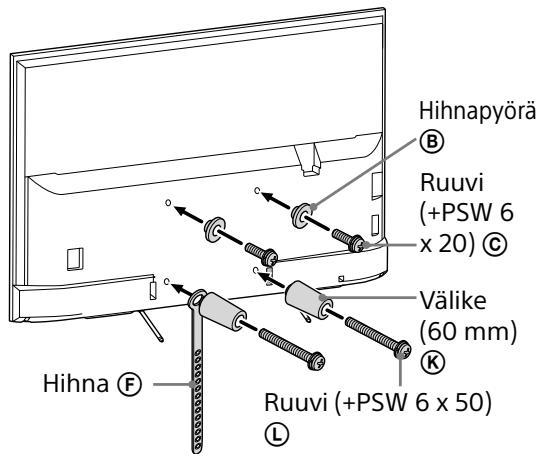

Kapea asennus (2-b)

Huomautus

• Joitakin television takana olevia liitantöja ei voida käyttaa, kun käytetaan tata asennustapaa.

3 Irrota poytajalusta televisiosta.

Television asennus seinaan

1 Liitä tarvittava(t) kaapeli(t) television.

Muista liittä kaapelit ennen television
asennusta seinään. Kaapeleita ei voi liittä
sen jälkeen, kun tevisio on asennettu.
Katso television mukana toimitetu
viiteopas.

Huomautus

• Jäta kaepelien vetäminen valtuutetun asentajan tehtäväksi.
• Niputa kaapelit ennen seinälle asennusta, ettei niiden pälä astuta.

2 Asenna televisio jalustaan.

• Hihnapyörien (B) ripustuspaikka jalustassa, ks. vaiheen 3 tauukko "Asennuspaikan määrittäminen" sivulla 8.
• Pidä tevisiosta tukevasti kiinn molemmilla käsillä ja ripusta television taakse kiinnitetyt hihnapyörät ⑧ jalustaan reikien muodon mukaisesti.
  Kun tevisio on asennettu seinään, tarkista, etta hihnapyorät (B) ovat kunnolla kiinni jalustassa.

2-a

2-b

VAROITUS

• Varmista, etta vahintaan kaksi henkilöä pitäa kiinni televisiosta sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista lóysat hihnasta F ja kiinnitā setukevasti seinään.

• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

• Varmista yrittāmällä vetäa television alaosaa hieman itseasi kohti, ettei se liiku eteenpään. Jos likettā havaitaan, sitä ei ole kiinnitetty oikein ja hihna (F) on kiinnitettāvā tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyörät ⑧ on ripustetty kunnolla jalustaan.
• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
• Hihna F on tiukalla eikä siinä ole lóysää.

VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sahkoiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nahden paivastaisessa järrestyksessä.

VAROITUS

• Varmista, etta vahintaan kaksi henkilöä pitä kiinni tevisiosta sen irrotuksen aikana.

Tekniset tiedot

Mitat: (noin) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (tapaus 2-b)

h2:60(tapaus 2-a)

Paino (vain jalusta): (noin) [kg]

0,8

Rakennetta ja teknisä ominaisuksia voidaan muuttaa ilman ennakkoilmoitusta.

Mnv tonotheite tnv tnaopao n enavw n katao ooukeuec klaatioou.

Eav n tLeopao npapaeivekTeeEvn
o diappo nevo np Eaepa aepa aio
oukeun kuaatouo ia eayalo xovik
biatnua, evexetal na pokanthei
tpukayia, nKetponlqia nduoletupvia
tnc, tLeopaoacn.

EykataoTnOte Tnu
Enitoixia bao n OaOepa
Otrov toixo,
akolouwvtac tic
Odyie c nou npexovtal
Oto npov Evyelipidio
Odyiwv.

Se nepiTTwON eepiknC n nnpouc
xaapwn cTuv Bi6uv, ev6exetva
tpoknthei Twn Tnc EIntoixiaBacn C
ouveTeia tpaunatiooH uukieCnueic
Xpaoutonoiote kataaAnae Bilec
avaloya ME TO uuko KataokeuNC tou
toxou kAYEKAOTNTe TN oVadae M
oafaleia XnpoiotowvTAC Teoepeic n
peipooTepec Bi6e diapePou 8 mm (n
10oduvacec).

Xpnoiopoionte tic
biocnou npexovtai
oTn ouokeuosaia,
kaowc kai ta
ouvdeikac eapntmuata
oumuomega a e Tc
odnyiec nou
npexovtaoiTO npov
eyxipidio.Eav
XpnoiopoioneTe
UOKaTaOtaTAt
Eapntmuata, evexetai
va pokkNthei TTWO
tns tnLepaonC ME
ouveneia
tpauatioouc n
ulikec Znmuic stnv
tnLepaon.

Sigma 0ooynt owt a ta eapntnata tou otnpiymuotc, akolouwvtac tn diakia nou npypafetai oTo npov evxepidio odnyiw.

EeepiTwnmepiknncnpiPouc
xaapowcnTNCsOophiNc eKaToia ano
ticBIEc,EvbExetaiV npoknthei Ptwn
tnsTneopaocmeuoveneia
tpauatiooucnCnmua stnytnleopaon.

Seda tehes voib teler kukkuda ja tekitada vigastusi voi varalist kahu.

Argethek seinakinnituse osadele muudatusi.

Seda tehes voib seinakinnitus kukkuda ja tekitada vigastusi voi varalist kahu.

Vaadake teleriga komplektis olevat viitejuhti.

Markus.

Disaini ja tehnilisi andmeid voidakse muuta ilma etteetamata.

yhy ynnn,ynyn on .yhyy nynny

yiyiyiyiyoy

n nn nnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn

NNPn7pN 1n7p7ynn7y

nnuuunnuuunnuuuu Su-WL450 nnnnnnnnn

nynbynnbON

,

.0y

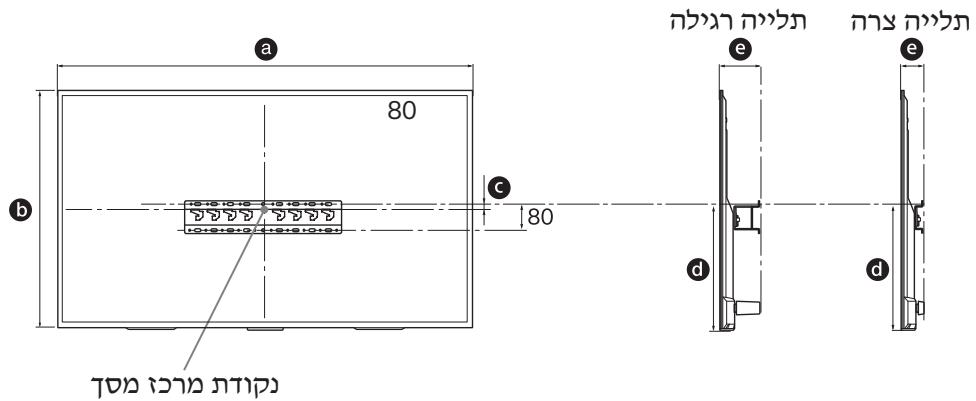

nppnnn

yynn ywn ynt, npnn nn

OyNnny

.

.

8 8 8

5 5

y

1

yD:
