MANUAL DE UTILIZARE KDL75W855CBAEP SONY

Informații de instalare pentruutilizarea dispositivului de montare peperete Sony (SU-WL450)

• Pentru numele modelului actual, „□" indică numărulși/sau caracterele specifice pentru fiecare model.

Pentruclienti

Pentru protectia produsului si din motive de siguranță, Sony recomanda insistent ca instalarea televizorului dumneavoastră să fie efectuata de distribuiitori sau contractori licențiști Sony. Nu incercași să 1l instalati personal.

Pentru distribuitorii contractorii Sony

Acordaì atentie totalà sigurantei in timpul instalárii, intreşinerii periodice Şi examinării acestui produs.

Este necessara o experientă suficientă pentru instalarea acestui produs, mai ales pentru a determinina rezistenta peretelui pentru susținerea greutății televizorului. Incredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiuti Sonyși acordati o atenție adecvata sigurantei în tampul instalării. Compania Sony nu este răspunțafoare pentru daune materiale sau vătamări corporale cauzate de manipularea inadecvata sau de instalarea necorespunțafoare.

Pentru siguranta 山 o instalare corespunzatoare, urmai instructiunile deutilizare ale dispositivului de montare pe perete, ghidul de iniiere al televizorului si instructiunile din acest manual.

Despre siguranta

Vä multümim pentru achizitionarea acestui produs.

Pentru clienti

Pentru instalarea acestui produs este necessar un nivel suficient de experienta Subcontracta situ instalarea distributorlor Sony tau unor contractorici licenti s acordati o atentie speciala sigurantei in timpul instalarii. Sony nu este responsabila pentru niciun fel de daune materiaie sau vatakiri corporale determinate de manipularea eronata sau de instalarea inadevcat, respectively del instalarea altei produs decat cel specificat.Drepturile dvs.prezute de lege (dacacexista) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este
necessar un nivel suficient de experienta.
Citiu cu ateniete anc estan manual de
instructiuni, pentru et efectua operatiile
de instalare in siguranta. Sony nu este
responsabilare pentru niciun fe del daune
materiale Sau vatamari corporale
determine de manipularea eronata sau
de instalarea inadecvata. Inmanani acest
manual clientului dupa instalare.

Acest manual de instructiuni prezintà modul de manipulare corectà a produsului si măsuriile importante de precautie necessare pentru prevenirea accidentelor. Citiţi cu atențe acest manual si utilizes produsul in mod corect. Păstrari acest manual disponibil pentru consulturi ulterioare.

Produsele Sony sunt proiectate tinand cont de siguranta. Totusi, daça produse sunt utilizez incorrect, pot avea ca reazultat producrea de grav vatamári corporale prin incendiu, electrocutare, rasturnarea sac cadere produsului. Respectati mâsurile de precautie pentru siguranta, in vederea evitărùn oran asemenea accidente.

ATENTIE

Produce specificate

Acest dispositiv de montare pe perete este proiectat in vederea utilizarii cu televizioare specifie. Pentru televizzoare, citi ghidul de referinta pentru a verifica dacsi disposizitivul de montare pe perete poate fi/utilizat.

Pentru clienti

AVERTISMENT

Dacă urmatoarele măsuri de precautie nu sunt respectate, pot rezultate grave vătamări corporale sau deces prin incendiu, electrocutare sau Āderea produsului.

Subcontractați instalarea produsului unor contractori licenciatațiși tiniți copiii mici la distanță în timul instalării.

Dacà dispositivul de montare pe perete sau televizorul nu este corect instalat, se pot produce urmátoarele accidente. Aveṭi grijā ca instalarea sā fié efectuata de cātre contractori licenciati.

• Televizorul poate cădeași poate cauza grave vătamari corporale, precum contuzii sau o fractuă.
• Dacă peretele pe care este instalat dispositivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădeași poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poata să sustină o greutate de colțuţu patru ori mai mare decât cea a tevizorului. (Consultatiș ghidul de referintă al tevizorului pentru a-i determinina greutatea.)
• Dacă instalarea disposizitivului de montare pe perete nu este suficient de reistentă, aparatul poate cădeași poate cauza vătamári corporale sau daune materiaile.

Contractaşi operatiile de montare sau demontare a televizorului unor contractori licenciati.

Dacá persona in afara unor contractori licentiati transporta sau demonteazá televizorul, acesta poate cadea sigoate cauza vātamāri corporale sau daune materiale. Televizorul trebuie transportat sau demontat de doua sau mai multe persona.

Nu demontaşi Šuruburile etc. după montarea televizorului.

In caz contrar, televizorul poate cädea.si poate cauza vātamāri corporale sau daune materiale.

Nu aduceți modificări componentelor dispositivului de montare pe perete.

In caz contra, dispositivul de montare pe perete poate cădeași poate cauza vătamări corporale sau daune materiale.

Nu montați alte echipamente in afara produsului specificat.

Acest dispositiv de montare pe perete este proiectat numai in vederea utilizarii cu produsul specificat. Daca montati alt echipament decat cel specificat, acesta poate cadea sau se poate sparge si poate cauza vatakari corporale sau daune materiale.

Nu aplicati altasarcinain afara televizorului pe dispositivul de montare pe perete. Nu zdruncinati televizorul stanga/dreapta,sus/jos.

In caz contrar, televizorul poate cădeași poate cauza vătamări corporale sau daune materiale.

Nu va rezemati pe si nu va agatati de televator.

Nu va rezemati pe si nu va agatati de televizor, deoareca esta poate caedea si poato cauza grave vatamari corporale.

ATENTIE

Dacă urmatoarele măsuri de precautie nu sunt respectate, se pot produțe vătamăr corporale sau daune materiaile.

Nu manipulati produsul cu forta excesiva in timpul curatai iau al intretinerii.

Nu aplicati o fortă excessiva in partea de sus a televizorului. In caz contrar, televizorul poate cădeași poate cauza vătamâri corporale sau daune materiaile.

Măsuri de precautie

• Dacăutili timp indelungat televizorul instalat pe dispositivul de montare pe perete, peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, in functie de materialul peretelui.
• Dacă dispositivul de montare pe perete este demontat dupa instalarea sa pe perete, in perete vor rămane orificile pentru süruburi.
• Nu utilizati dispositivul de montare pe perete intr-o locatie unde este supus la vibrati mecanice.

Instalarea dispositivului demontare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Urmatoarele instructiuni sunt destinatenu mai distributiorilor Sony. Cititi masurile de precauie describe mai sus si acordati o atentie speciala siguranlei in timpul instalarii, al intretinerii si verificarii acestui produs.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui unde colfurile sau pàrtile laterale ale televizorului ies in afara fata de suprafata peretelui.

Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui precum un stalp, unde colturese sau partile laterale ale televizorului ies in afara fata de suprafata peretelui. Dacă se intâmplă ca o personă saun obiect să loveasca partea sau colțul iesit in afară al televizorului, acest lucru poate caza vătamâri corporale saun daune materiale.

Nu instalati televizorul deasupra unei instalati de aer conditionat sa dedesubtul acesteia.

Dacă televizorul este expus tampindhelungat la scurgeri de apà Sau la curenti de aer proveniti de la o instalătie de aer conditionat, se pot produc incendii, socuri electrice sau defeciuni ale televizorului.

Instalati dispositivul de montare pe perete in condiţii de siguranta, urmânnd indicatorile din acest manual de instrutiuni.

Dacā oricare+dintre suruburi sunt slābite saucad,dispositivul de montare per perpete poatecādea si poate cauza vātamāri corporale saudaune materiale. Utilizati sürburilerecorespunzatoarepertru materialulperetelui s instalati aparatul in conditi de siguranta,utilizand patru saui mai multe süruburi cu diamétrul de 8 mm (sau echivalent).

Utiliziţi corespunzător suruburileși piesele de montaj furnizate, urmânnd instruţiunile din acest manual de instruţiuni. Dacăutiliți elemente inlocuitoare, televizorul poate căeași poate cauza vătamâri corporale sau deteriorarea aparatului.

Asamblati disponitivul de montare pe perete in mod corespunzător, urmânnd procedura explică in acest manual de instrutiuni.

Dacā oricare dintre šuruburi sunt slābite sau cad, televizorul poate cādea.si poate cauza vāṭamāri corporale sau detioriorea aparatului.

Strangeti adecvat suruburile in poziţia indicata.

In caz contrar, televizorul poate cädea sì poate cauza vătamārī corporale sa detioriorea aparatului.

Nu supeni televizorul la socuri pe durata instalarii.

Daca televizorul este expus la socuri, poate cadea sau se spare sparge. Aceasta poate cauza vatamari corporale.

Instalati televizorul pe un perete plan.si perpendicular pe podea.

In caz contrar, tevizorul poate cădeași poate cauza vătamari corporale.

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacà oameni sau objekte se Incurcá n cabluri,acea sta pote duce la vătamari corporale sau la detioriore area tevdizorului.

Nu permiteți ciupirea/ perforarea cablului de alimentare în current alternativeș nici a cablului de conexiune.

In cazul in care cablul de alimentare in curent alternativ sau cablul de conexiune sunt ciupite/perforate intre aparat si perete sue sunt indoite sau rascuite fortat, conductorii interni pot deveni expusi si pot cauza un scurtcircuit sau o intrerupere a alimentarii cu energia electrica. Aceasta poate determinina incendii sau un soc electric.

Şuruburile nécessare pentru fixarea disponitivului de montare pe perete nu sunt furnizate.

Utiliziţi sburunile corespunzătoare pentru materialul și structura peretelui la fixarea dispositivulii de montare pe perete.

Instalarea televizorului pe perete

In functie de televizor, este posibil ca procedura de instalare sa diferere. Utilazi dispositivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.

Notă

Depozitatei suruburile demontate intr-o locatie sigura, fara le lasa la indemana copiilor.

Pregătirea pentru instalare

• Trebuie să aveți ghidul de referinta al televizorului laindhă nă inaînte de instalare.
• Inainte de asamblare, pregăti o surubelniţă tip Phillips adevata Šuruburilor.
• Confirmatu poziţia de instalare a televizorului.
• Pregătiţi patru sau mai multe Šuruburi cu diametrul de 8 mm și un Šurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectaţi Šuruburi corespunzătoare pentru materialul peretelui.

Verificarea pieselor

Furnizat cu SU-WL450

• Verificati dacă sunt incluse toate piesele.

A Bază (20) (1)	B Troliu (2)
C PSW 6x20 (4)	D PSW 4x20 cu bucță (2)
E Distanțier (20) (2)	F Curea (1)
G Bucță (20) (M4) (2)	H PSW 4x20 (2)
I Adaptor bază (2)	J PSW 4x10 (8)
K Distanțier (60) (2)	L PSW 6x50 (2)
M Bucță (M4) (2)	N PSW 4x50 (2)
O Dispozitiv pentru montare pe perete (S) (2)	P Distanțier (2)
Q Šaibă (1)	R PSW 5x12 (1)

Stabilirea locatiei de instalare

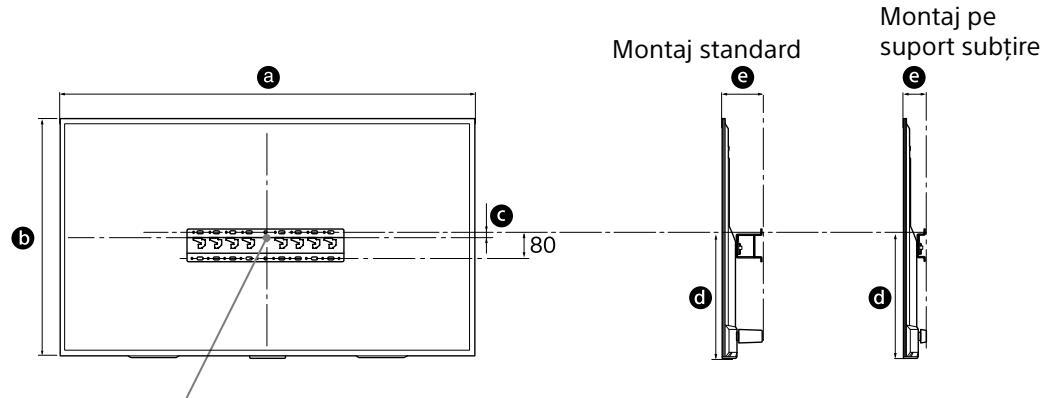

1 Stabiliti locaia de instalare.

Asiguratí-va cá peretele dispune de spatiu suficient pentru televizor Şi că poate sustine o greunate de cel putin patru ori mai mare decât cea a televizorului.

Consultaţi tabelul următor pentru instalarea televizorului pe perete. Consultaţi ghidul de referintă al televizorului pentru a determinina greutatea acestuia.

Punctul central al ecranului

Unitate: mm

Numele modelului KDL-	Dimensiunea ecranului		Dimensiunea centrală a ecranului		Lungime pentru montaj
	a	b	c	d	e
					Montaj standard	Montaj pe suport subțire
65W85☐C	1.455	843	21	450	133	91

Notă

• Este posibil ca valorile din tabel să fie uşor diferite, în functie de instalare.
• Cánd televizorul este instalat pe perete, partea superioară a acestua se inclina uşor inainte.

Lasa un spatiu liber suficient intre televizor si tavan si pàrtile proeminente ale peretelui, aça cum se arata mai jos.

Unitate: mm

• Pentru asigurarea unei ventilatiţii adecateși pentru a preveni acumularea de murdărie sau graf:

• Nu amplasati televizorul pe podea, nu il instalati n poziţie răsturnata, cu spatele sau pe o parte.

• Nu amplasati televizorul pe un raft, covor, pat sau intr-un dulap.
• Nu acoperiti televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
• Nu instalati televizorul aça cum se aratá mai jos.

Circulata aerului esteblocata.

Notă

• Daca intentionati să orientati caburile prin perete, realizati un orificiu in perete pentru introducerea caburilor inaunte de a incepe instalarea.

Pentru a preveni ciupirea/perforarea cablurilor, pregati un orificiu in perete undeva in afara perimetrului bazei (20) A, adaptor baza 1 si a distantierului (20) E, a distantierului (60) K.

2 Selecta stilul de montare pe perete. Distana de la partea din spate a televizorului la perete poate fi selectata conform imaginii de mai jos.

2-a Suport standard
2-b Suport subti're

Consultati pasul 1 din tabel.

AVERTISMENT

Cand se selecateaza 2-b, accesul la terminalul din spate este limitat.

3 Montaţi adaptorul de bază ① cu ajutorul Šurubului (PSW 4x10) ② pe bază (20) ④ atunci cand selectaţi 2-a.

Consultatu tabelul de mai jos privind locaia de montare a adaptorului de bază. Daca se selectează 2-b, omiteti acest pas.

Numele modelului KDL-	Cârlig locație
65W85☐C	a

4 Stabiliti poziile suruburilor pentru instalarea bazei (20) A.

Consultati specificaile de la pagina 11. Cnd seleati 2-a,utilizati poziillegaurilor de la adaptorul de baz ①

AVERTISMENT

• Peretele pe care va fi montat tevizorul trebuie sā poata susteine o greutate de cel puṭin patru ori mai mare decāt cea a tevizorului (Consultāti ghidul de referinta al tevizorului pentru a-i determinina greutatea.).
• Determinati rezistenta peretelui pe care urmează a fi montat televizorul. Consolidati in masură suficientă peretele, dacă este besoinar.

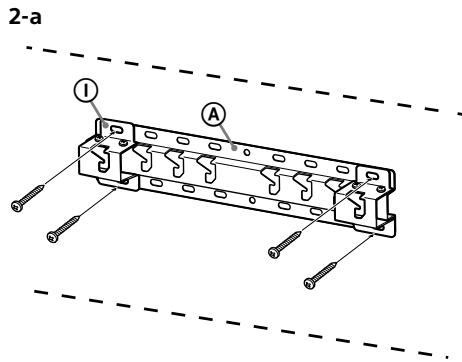

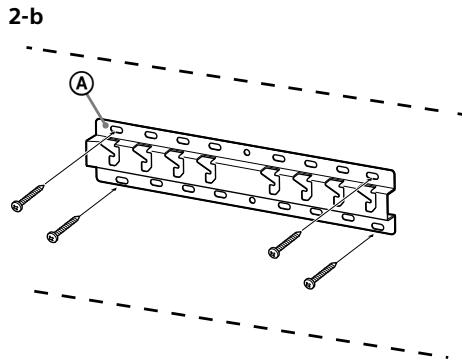

Instalarea bazei pe perete

Utiliziţi patru sau mai multe Šuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).
- Montaşi patru Şuruburi la orificiile adaptorului de bază ① Cu baza (20) ④ (numai 2-a).
- Installati baza (20) ④ horizontal pe perete.

Pregătirea instalării televizorului

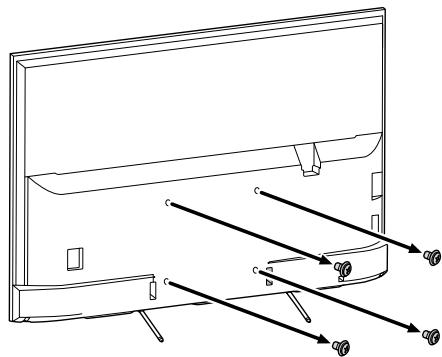

1 Demontaşi Šuruburile din partea din spate a televizorului.

2 Montaşi piesele de fixare pentru disponibilitudemontare pe perete.VerificatiPiesele de fixare consultand,Furnizat cu SU-WL450" din,Verificarea pieselor"de la pagina 5.

Notă

Fixati bine piesele de prindere folosind suburburi.
Candutilizati o surubelinita electrica, setaicuplul la aproximativ 1,5 N-m{15 kgf-cm}.
- Depozitate piesele nefolosite intr-o locatie sigura, pentru/utilizare ulterioara. Păstraţi acest manual pentru consultrare ulterioara.

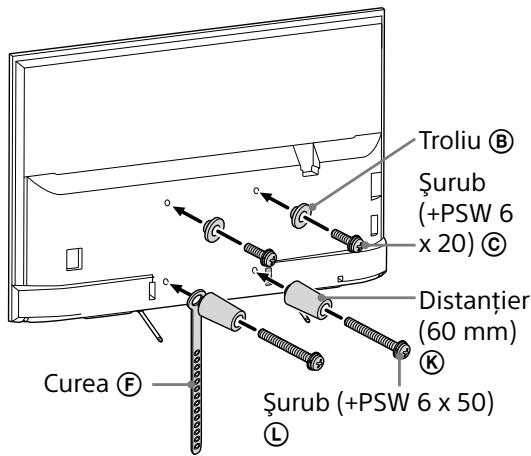

Montaj standard (2-a)

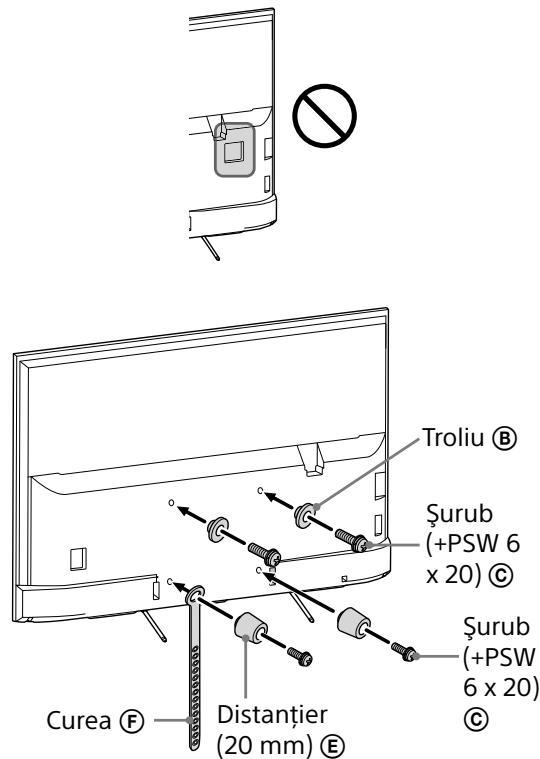

Montaj pe suport subtire (2-b)

Notă

• Nu puteti utilizes unele dentre terminalele din partea din spate a televizorului cand folosiţi incest stil de montaj.

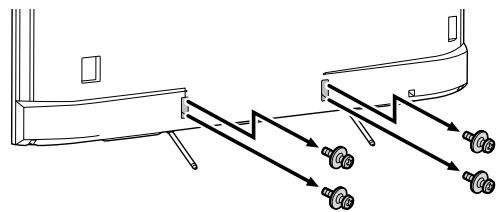

3 Demontaşi suportul de masă de la televizor.

Instalarea televizorului pe perete

1 Conectati la televizor cablul necesar sau caburile necesare.

Conectați caburile înte de instalarea televizorului pe perete. Nu veți putea conecta caburile când televizorul este instalat.

Consultatu ghidul de referinta furnizat cu televizorul.

Notă

• Subcontractați instalarea cablurilor in perete unui contractor licentiat.
  Strangej caburile intr-un manunchi pentru a nu calca pe acestea inainte de montarea pe perete.

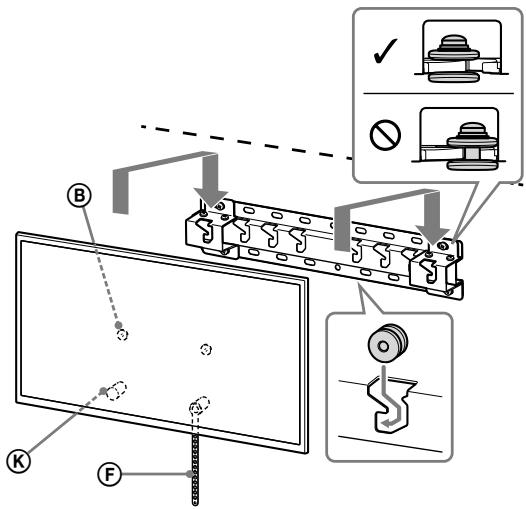

2 Instalaţi televizorul pe bază.

• Pentru locația troliurilor (B) pentru suspendarea bazei, consultatați tabelul de la pasul 3 din „Stabilirea locației de instalare" de la pagina 8.
  Tinei bine televizorul cu ambele mawni si trajei cu grijà troliurile 8 ataate in partea din spate a televizorului de bază, avand grijä sa respectati formele orificilor.
• După instalarea televizorului pe perete, verificazioni ca troliurile (B) să fie ferm fixate pe bază.

2-a

2-b

AVERTISMENT

• Este necessar ca, in timpul transportului, televizorul sa fie sustinut de doua sau mai multe personae.

3 Prevenirea alunecării pârtii de jos a televizorului.

• Luati partea netensionata a curea F si fixati-o ferm pe perete.

Utilizati un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).

Notă

• Incercati sā trageti uśor partea de jos a televizorului spre dumneavoastrā, pentru a ∀a asignura cà nu se deplaseaza Ṭaina. Dacā survine o miçare, aparatul nu este corect fixat, iar curea (F) trebuie fixata ferm din nou.

Confirmarea finalizării instalării

Verificati urmatoarele aspecte.

• Troliurile (B) sunt ferm suspendate de baza.
• Firul Şi cablul nu sunt răsucite sau ciupite/perforate.
• Curea (F) este strangsă, fără portiuni netensionate.

AVERTISMENT

• Amplasarea incorcêa cablului de alimentare in curent alternative etc. poate cauza incendiu sau socuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificati finalizarea instalãrii.

Alte informații

La demontarea televizorului, parcurgeti procedura de instalare in sens invers.

AVERTISMENT

• Este Needed ca, in timpul demontàrii, televizorul sá fie suscinut de douà sau mai multe persone.

Specifications

Dimensiuni: (aprox.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (casetă 2-b)

h2:60 (casetă 2-a)

Greutate (numai baza): (aprox.) [kg]

0,8

Structura 山 specificaile se pot modifica fara preaviz.
