WM60UDB - Mikrofons BLAUPUNKT - Bezmaksas lietošanas instrukcija

Produkta veids	Mikrofons
Zīmols	Blaupunkt
Modelis	WM60UDB
Krāsa	Melns
Tips	Dinamiskais
Polārais modelis	Kardioīds
Frekvenču diapazons	50 Hz – 15 kHz
Jutība	-54 dB ± 3 dB (1 kHz)
Impedance	600 Ω
Savienojamība	XLR (3 kontaktu), 6,35 mm ligzda
Barošana	48V fantoma barošana vai 1,5V AA baterija
Izmēri (Diam. x Garums)	55 mm x 180 mm
Svars	320 g (bez kabeļa)
Materiāls	Cinka sakausējuma korpuss, tērauda režģis
Kabeļa garums	5 m (nelīdzsvarots, iekļauts)
Ieslēgšanas/izslēgšanas slēdzis	Jā, uz mikrofona korpusa
LED indikators	Ieslēgšanas/izslēgšanas statusa indikators
Iekļautie aksesuāri	Mikrofona klips, putu vēja aizsargs, lietotāja rokasgrāmata
Tīrīšana	Noslaucīt ar mīkstu, sausu drānu; izvairīties no šķidrumiem
Uzglabāšana	Turēt sausā, bezputekļu vietā
Drošības brīdinājumi	Sargāt no mitruma; neizjaukt
Rezerves daļas	Sazinieties ar Blaupunkt klientu apkalpošanas dienestu
Remontējamība	Ieteicams profesionāls remonts

Bieži uzdotie jautājumi - WM60UDB BLAUPUNKT

Kā pieslēgt Blaupunkt WM60UDB mikrofonu savam mikserim vai pastiprinātājam?

Izmantojiet iekļauto XLR kabeli, lai pieslēgtu mikrofona XLR izeju mikserim vai pastiprinātājam ar saderīgu XLR ieeju. Ja jūsu ierīcei ir 6,35 mm ligzdas ieeja, izmantojiet piemērotu adapteri (nav iekļauts).

Vai WM60UDB nepieciešama fantoma barošana?

Mikrofonu var barot vai nu ar 48V fantoma barošanu no miksera, vai ar vienu 1,5V AA bateriju (nav iekļauta). Ievietojiet bateriju mikrofona korpusa nodalījumā, ja fantoma barošana nav pieejama.

Kāds ir šī mikrofona polārais modelis?

WM60UDB ir kardioīda polārais modelis, kas uztver skaņu galvenokārt no priekšpuses un samazina fona troksni no sāniem un aizmugures.

Kā tīrīt un uzturēt mikrofonu?

Noslaucīt mikrofona korpusu un režģi ar mīkstu, sausu drānu. Neizmantojiet šķidros tīrītājus un nepakļaujiet mikrofonu mitrumam. Noņemiet putu vēja aizsargu un, ja nepieciešams, viegli izmazgājiet to ar maigām ziepēm, pēc tam ļaujiet pilnībā nožūt gaisā pirms atkārtotas piestiprināšanas.

Kāds ir WM60UDB frekvenču diapazons?

Frekvenču diapazons ir no 50 Hz līdz 15 kHz, padarot to piemērotu vokālam un runas lietojumiem.

Vai šo mikrofonu var izmantot karaoke vai tiešraides uzstāšanās?

Jā, dinamiskais dizains un kardioīda polārais modelis padara to ideāli piemērotu karaoke, dzīvajam vokālam un publiskai runāšanai. Tā izturība un atgriezeniskās saites noraidīšana ir labi piemērota skatuves lietošanai.

Kādi aksesuāri ir iekļauti ar WM60UDB?

Iepakojumā ir mikrofons, mikrofona klips, putu vēja aizsargs un lietotāja rokasgrāmata. Atkarībā no reģiona var tikt iekļauts kabelis; pārbaudiet produktu kastīti.

Kāpēc no mikrofona nāk skaņa?

Vispirms pārbaudiet, vai mikrofons ir ieslēgts (ja tam ir slēdzis) un vai baterija vai fantoma barošana ir aktīva. Pārliecinieties, vai XLR kabelis ir droši pievienots gan mikrofonam, gan audio ieejai. Pārbaudiet ar citu kabeli vai ierīci, lai noteiktu problēmu.

Kā nomainīt bateriju WM60UDB?

Atrodiet baterijas nodalījumu mikrofona roktura apakšā. Atskrūvējiet vāku, izņemiet veco bateriju (1,5V AA) un ievietojiet jaunu ar pareizu polaritāti. Cieši pieskrūvējiet vāku atpakaļ.

Vai WM60UDB ir saderīgs ar USB audio saskarnēm?

Mikrofons izvada analogo audio caur XLR, tāpēc tas nav tieši USB saderīgs. Tomēr varat to pieslēgt USB audio saskarnei, kurai ir XLR ieeja ar fantoma barošanu, lai digitalizētu signālu.

LIETOŠANAS INSTRUKCIJA WM60UDB BLAUPUNKT

• Saglabājiet lietošanas instrukciju un informāciju par drošību turpmākai izmantošanai.
• Nepieļaujiet šķidruma pilēšanu vai izliešanu uz ierīces. lerīci nedrīkst arī lietot mitrās vietās, piemēram, vannas istabā.
• Šo ierīci nedrīkst uzstādīt šādās vietās:
• vietās, kas pakļautas tiešai saules staru iedarbībai, vai radiatoru tuvumā;
• novietojot to uz cita stereoaprikojuma, kas rada siltumu;
• blokējot ventilāciju vai puteklainā vietā;
• vietās, kas pakļautas nepārtrauktām vibrācijām;
• vietās ar augstu mitruma līmeni.
• Ierīci nedrīkst uzstādīt sveču vai atklātas uguns tuvumā.
• lerīci var lietot tikai šajā instrukcijā aprakstītajā veidā.

Pirms ierīces pirmās ieslēgšanas reizes pārliecinieties, ka barošanas bloks ir pareizi pievienots.

Drošības apsvērumu nedrīkst demontēt korpusus un iekļut ierīces iekšpusē. Ierīces remonts jāveic kvalificētam servisa centra personālam.

Neizjauciet ierīci un neatveriet tās korpusu, jo tās iekšā nav nekādu elementu, ko lietotājs var remontēt patstāvīgi. Ierīces tehnisko apkopi un remontu var veikt tikai kvalificēti servisa centra darbinieki.

DROŠĪBAS INSTRUKCIJAS

1. Izlasiet instrukcijas — pirms ierīces lietošanas sākšanas izlasiet visu lietošanas instrukciju un informāciju par drošību.
2. Saglabājiet instrukcijas — saglabājiet lietošanas instrukcijas to turpmākai izmantošanai.
3. Ievērojiet brīdinājumus — ievērojiet visus brīdinājumus, kas sniegti uz ierīces, un lietošanas instrukcijas.
4. Ievērojiet instrukciju — ievērojiet lietošanas instrukciju un norādījumus lietotājam.
5. Uzstādīšana — uzstādiet ierīci atbilstoši ražotāja instrukcijām.
6. Barošanas avoti — ierīcei ir jābūt barotai tikai no avotiem ar parametriem, kas norādīti marķējumā uz barošanas kabeļa. Ja lietotājs nav pārliecināts, kāda veida barošanas avots ir viņa mājās, viņam ir jāsazinās ar ierīces pārdevēju vai vietējo elektroenerģijas piegādātāju.
7. Ūdens un mitrums — lai samazinātu ugunsgrēka vai elektrošoka risku, nepakļaujiet ierīci tiešai lietus, ūdens un mitruma iedarbībai, piemēram, pirtī vai vannas istabā. Nelietojiet šo ierīci ūdens tuvumā, piemēram, vannas, izlietnes, virtuves izlietnes vai veļas tovera tuvumā,

mitrā pagrabā vai peldbaseina tuvumā (vai līdzīgās vietās).

1. Priekšmeti un škīdrumi ierīcē — neievietojiet nekādus priekšmetus cauri ierīces atverēm, jo tie var saskarties ar vietām zem bīstamā sprieguma un detaļām, kas var izraisīt ugunsgrēku vai elektrošoku. Nekādā gadījumā nedrīkst izliet nekādus škīdrumus uz ierīces virsmas. Uz ierīces augšpuses nedrīkst novietot priekšmetus, kas satur škīdrumus.

2. Tehniskā apkope un remonts — nemēginiet patstāvīgi veikt ierīces apskati. Vāka atvēršana var izraisīt saskari ar bīstamu spriegumu un citā veidā apdraudēt lietotāju. Ierīces tehnisko apkopi un remontu var veikt tikai kvalificēti servisa centra darbinieki.

3. Rezerves daļas — nomainot ierīces daļas pret jaunām, pārliecinieties, ka servisa centra darbinieks ir izmantojis ražotāja ieteiktās rezerves daļas vai ka tās ir identiskas oriģinālajām daļām. Daļas nomaiņas veikšana, izmantojot neapstiprinātas daļas, var izraisīt ugunsgrēku, elektrošoku vai citus riskus.

4. Maksimālā temperatūra ierīces apkārtnē ir 35 °C.

5. Norādījumi par elektrostatiskajām izlādēm — ja ierīces darbību traucē elektrostatiskās izlādes, izslēdziet ierīci un atkārtoti ieslēdziet to vai pārvietojiet ierīci citā vietā.

6. Baterija

a. Baterijas nedrīkst pakļaut pārmērīga siltuma, piemēram, saules staru, uquns u. tml. iedarbībai.

b. Utilizējot baterijas, pievērsiet uzmanību apkārtējās vides aizsardzības aspektiem.

c. Brīdinājums par bateriju lietošanu: lai novērstu baterijas noplūdi, kas var izraisīt traumas vai ierīces bojājumus:

• ievietojot bateriju, nemiet vērā tā polaritāti (+ un -);
• nedrīkst vienlaicīgi lietot dažāda veida baterijas — vecās un jaunās, standarta un sārma baterijas utt.;
• iznemiet baterijas no ierīces, kad tā netiek lietota ilgāku laiku.

Piezime par ERP2 (ar energiju saistitajam iekartam)

Šī ekodizaina ierīce atbilst Komisijas Regulas (EK) Nr. 1275/2008, ar ko īsteno Eiropas Parlamenta un Padomes Direktīvā 2005/32/EK iestrādātās ekodizaina prasības attiecībā uz elektrisko, elektronisko mājsaimniecības un biroja iekārtu elektroenerģijas patēriņu gatavības un izslēgtā režīmā, 2. posma prasībām.

BRĪDINĀJUMS

lerīci nedrīkst lietot personas (tostarp bērni) ar samazinātām fiziskām, maņu vai garīgām spējām un personas ar nepietiekamām zināšanām

un pieredzi, ja vien viñas neatrodas personas, kas atbilst par viņu drošību, uzraudzībā un nav apmācītas, kā droši lietot ierīci. Pieaugušo klātbūtne ir nepieciešama, ja ierīci lieto bērni, lai nodrošinātu drošu ierīces lietošanu.

1. Neatstājiet ierīci darbības laikā bez uzraudzības! Izslēdziet ierīci, ja tā netiek lietota, pat īsu brīdi.

2. lerīci nedrīkst apkalpot, izmantojot ārējo taimeri vai atsevišku sistēmu ar tālyadību.

3. Lai izvairitos no riska, kas rodas barošanas kabeļa bojājuma gadījumā, tās nomaiņa ir jāveic ražotājam, pilnvarotam servisa centram vai citai personai ar atbilstošu kvalifikāciju.

4. Pirms ierīces lietošanas sākšanas pārliecinieties, ka tās spriegums atbilst spriegumam vietējā barošanas tīklā.

5. Lai izvairitos no ugunsgrēka vai elektrošoka, aizsargājiet ierīci no karstām vietām, lietus, mitruma un puteklu jedarbības.

6. Nepaklaujiet ierīci spēcīga magnētiskā lauka iedarbībai.

7. Nenovietojiet ierīci tieši uz pastiprinātāja vai resīvera.

8. Nenovietojiet ierīci mitrā vietā, jo mitrums negatīvi ietekmē elektriskās detalas.

9. Üdens un mitrums — lai samazinātu ugunsgrēka vai elektrošoka risku, nepakļaujiet ierīci tiešai lietus, üdens un mitruma iedarbībai, piemēram, pirtī vai vannas istabā. Nelietojiet šo ierīci üdens tuvumā, piemēram, vannas, izlietnes, virtuves izlietnes vai veļas tovera tuvumā, mitrā pagrabā vai peldbaseina tuvumā (vai līdzīqās vietās).

10. Ierīci nedrīkst tīrīt ar kīmiskiem škīdinātājiem, jo tie var sabojāt korpusa lakas pārklājumu. Noslaukiet ierīci ar tīru, sausu vai nedaudz samitrinātu lupatinu.

PIEZIME

Deklarācija

Ar šo uzņēmums Blaupunkt Competence Center 2N-Everpol Sp. z o.o. apliecina, ka šī ierīce atbilst Direktīvas 2014/53/ES prasībām un citiem attiecīgajiem noteikumiem. Pilnu atbilstības deklarāciju var iegūt produkta cilnē tīmekļa vietnē www.blaupunkt.com.

Reğistracijas apliecibas ipašnieks: 2N-Everpol Sp. z o.o., Puławska 403A, 02-801 Warszawa, Polija, tālrunis: [phone], e-pasts: [e-mail]

Produkts ir izgatavots no augstas kvalitātes materiāliem un sastāvdaļām, ko var nodot otrreizējai pārstrādei un izmantot atkārtoti.

Ja uz ierīces ir pārsvītrotas atkritumu tvertnes zīme, tas nozīmē, ka produktam piemēro Eiropas direktīvas 2012/19/ES prasības.

Iepazīstieties ar prasībām par vietējo elektrisko un elektronisko iekārtu atkritumu savākšanas sistēmu. Rīkojieties atbilstoši vietējo tiesību aktu noteikumiem. Šo produktu nedrīkst izmest kopā ar parastiem mājsaimniecības atkritumiem. Vecā produkta pareiza likvidēšana novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai.

lerīce ir aprīkota ar baterijām, kurām piemēro Eiropas direktīvu 2006/66/EK. Baterijas nedrīkst izmest kopā ar mājsaimniecības atkritumiem. lepazīstieties ar vietējo tiesību aktu noteikumiem par bateriju atsevišku savākšanu, jo to pareiza utilizācija novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai.

Informācija par apkārtējās vides aizsardzību

lepakojums ietver tikai nepieciešamus elementus. Ir izdarīts viss iespējamais, lai trīs materiāli, no kuriem izgatavots iepakojums, būtu viegli atdalāmi: kartons (kastīte); polistirola putas (iekšējie aizsargelementi) un polietilēns (maisiņi, aizsargplēve). Ierīce ir izgatavota no materiāliem, ko var nodot otrreizējai pārstrādei un izmantot atkārtoti pēc to demontāžas specializētā uzņēmumā. levērojiet vietējo tiesību aktu noteikumus par iepakojuma materiālu, nolietoto bateriju un nevajadzīgu ierīču utilizāciju.

Materiālu ierakstīšanai un atskaņošanai var būt nepieciešama atļaujas iegūšana. Skatīt likumu par autortiesībām un izpildītāju/mākslinieku tiesībām.

Paldies, ka iegādājāties mūsu modeli. Šis bezvadu mikrofons izmanto UHF (Ultra High Frequency) tehnoloģiju, lai pārraidītu augstas kvalitātes skaņu, un tam ir 16 kanāli, kas automātiski pārslēdzas, lai izvairītos no nevēlamas atgriezeniskās saites vai traucējumiem.

Komplektā ietilpst adapteris «Jack» 6,3 mm - «Jack» 3,5 mm mikrofona uztvērēja spraudnim, pateicoties kuram mikrofonu iespējams pieslēgt daudzām dažādām ierīcēm, piemēram, pastiprinātājam, barošanas audio sistēmai vai citai ierīcei ar ārējā mikrofona ieeju. Šo mikrofonu var izmantot karaoke, grupu pasākumiem vai citiem priekšnesumiem. Pirms mikrofona palaišanas uzmanīgi izlasiet šo rokasgrāmatu un saglabājiet to turpmākai uzzinai.

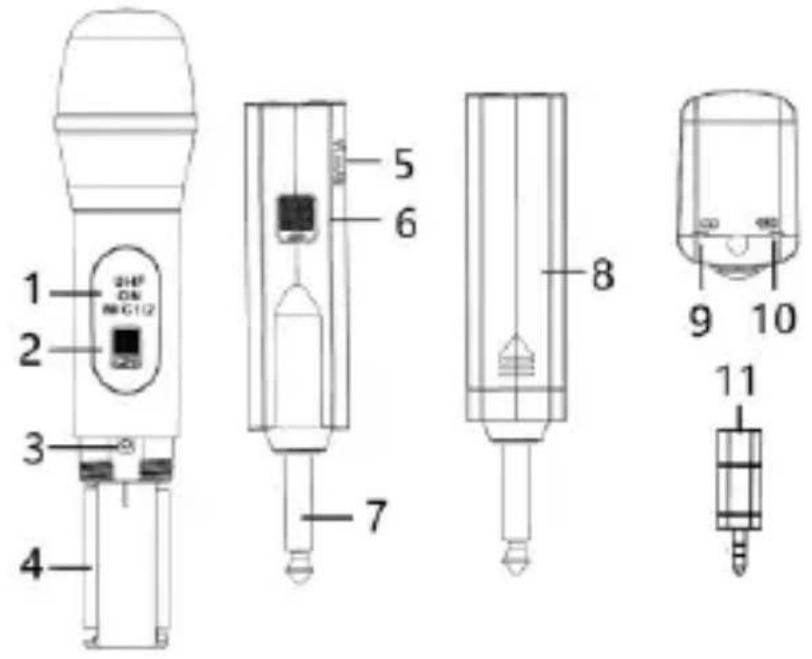

Lietošanas elementu atrašanās vieta

1 – Displejs; 2 – Mikrofona ieslēgšanas/izslēgšanas poga;
3 – Mikrofona atiestatīšanas poga; 4 – AA bateriju nodalijums;
5 – Uzlādes ligzda DC 5 V;
6 – Bezvadu uztvērēja ieslēgšanas/izslēgšanas poga;
7 – Bezvadu uztvērēja spraudnis «Jack» 6,3 mm;
8 – Bezvadu uztvērēja akumulatora nodalījums;
9 – Gaismas diodes signāla indikators;
10 – Gaismas diodes uzlādes indikators;
11 – Uztvērēja spraudņa adapteris «Jack» 6,3 mm - «Jack» 3,5 mm;

Mikrofona bateriju uzstādišana: Turiet un atskrūvējiet mikrofona galu pretēji pulksteņrādītāja virzienam, lai atvērtu bateriju nodalījumu, ievietojiet un uzstādiet komplektā iekļautās AA baterijas atbilstoši pozitīvajam un negatīvajam polam; nospiediet ieslēgšanas/izslēgšanas pogu, lai pārbaudītu, vai displejs darbojas pareizi. Pēc tam turiet un pagrieziet mikrofona galu pulksteņrādītāja virzienā, lai aizvērtu bateriju nodalījumu. Displejs sāks mirgot, kad baterijas jauda būs zema, un, kad baterija bus pilnībā izlādējusi, displejs automātiski izslēgsies.

Bezvadu uztvērēja lādēšana: Bezvadu uztvērējam ir iebūvēts atkārtoti uzlādējamais akumulators. Izmantojot komplektā iekļauto USB kabeli, pievienojiet uztvērēju USB lādētājam (izmantojiet jebkuru USB lādētāju, kas atbilst šādiem parametriem: 5 V, maksimālā uzlādes strāva 2 A, vai pievienojiet vadu personālā datora USB portam). Mazāks USB vada gals ir jāpievieno uztvērēja sānos esošajai līdzstrāvas 5 V strāvas kontaktligzdai, un lielākam galam jābūt savienotam ar USB lādētāju. Pēc tam pievienojiet USB lādētāju mājas mainstrāvas avotam. Lādēšanas laikā gaismas diodes uzlādes indikators klūs sarkans un zaļš, kad tas ir pilnībā uzlādēts. Atvienojiet lādētāju, kad akumulators ir pilnībā uzlādēts. Uztvērējs automātiski izslēgsies, kad akumulators būs izlādējies, lūdzu, uzlādējiet to pirms nākamās lietošanas.

Svarīgs: lesakām pievienot USB lādētāju ar 5 V/1 A uzlādes parametriem vai uzlādes strāvu no 1 līdz 2 A. Vispārīgie lādēšanas parametri, izmantojot PC (personālā datora) USB savienotāju, ir 5 V/500 mA (lūdzu, pārbaudiet sava datora specifikāciju).

Mikrofona lietošana

levietojiet bezvadu uztvērēja spraudni «Jack» 6,3 mm tās audioierīces mikrofona 6,3 mm ieejas ligzdā, kurai pievienojat šo bezvadu mikrofonu (ja audio ierīcei ir tikai 3,5 mm mikrofona ieejas ligzda, izmantojiet komplektā iekļauto 6,3 - 3,5 mm adapteri, lai izveidotu savienojumu), pabīdiet ieslēgšanas/izslēgšanas pogu, lai ieslēgtu bezvadu uztvērēju; Pabīdiet ieslēgšanas/izslēgšanas pogas, lai ieslēgtu abus mikrofonus; dažu sekunžu laikā mikrofons tiks automātiski savienots pārī ar bezvadu uztvērēju. Audio ierīcē, kurai pievienojat šo mikrofonu, pārbaudiet un pielāgojiet mikrofona izvades līmeni, pēc tam sāciet lietot mikrofonu.

Gaismas diodes signāla indikators un mikrofona savienojuma atiestatīšana

Pēc barošanas ieslēgšanas abi mikrofoni automātiski tiks savienoti pārī ar bezvadu uztvērēju. Kad MIC1 tika veiksmīgi savienots pārī, viens no uztvērēja gaismas diodes indikatoriem degs nepārtraukti zilā krāsā; otrs gaismas diodes indikators klūst zaļš, kad MIC2 tika savienots pārī. Ja tā nenotiek, varat mēģināt atiestatīt mikrofona savienojumu, veicot tālāk norādītās darbības:

a. Izslēdziet mikrofonu un bezvadu uztvērēju, pārliecinieties, vai mikrofonā tika ievietotas baterijas un vai bezvadu uztvērējam ir uzlādēts akumulators.
b. Atveriet mikrofona bateriju nodalijumu, ieslēdziet mikrofonu; nospiediet un 3 sekundes turiet atiestatīšanas pogu, pēc tam displejs sāks mirgot, kas nozīmē, ka mikrofons ir gatavs savienošanai pārī.
c. leslēdziet bezvadu uztvērēju. Kad sarkanā gaismas diode ir stabila un zilā gaismas diode mirgo(mirgo zaļa gaismas diode MIC2 savienošanai pārī), tas nozīmē, ka jāgaida savienošana pārī.
d. Īsi nospiediet mikrofona atiestatīšanas pogu, lai apstiprinātu. Pēc tam displejs un zilā gaismas diode būs stabili, un tas nozīmē, ka savienošana pārī ir veiksmīga.

Piezīmes:

a. Ja neizmantojat mikrofonu, izslēdziet to. Ja mikrofonu neizmantosiet ilgāku laiku, izņemiet baterijas no bateriju nodalījuma.
b. Neizmantojiet mikrofonu, kas vērsts tieši pret skaļruni, jo tas radīs skaļu troksni.

Problēmu novēršana

1. Bezvadu mikrofonu vai uztvērēju nevar ieslēgt
   a. Pārbaudiet, vai baterijas tika pareizi ievietotas.
   b. Pārbaudiet, vai baterijas vai akumulators ir pilnībā izlādējies.
   c. Ja problēma joprojām pastāv, sazinieties ar servisa centru.

2. Troksnis vai traučejumi, lietojot mikrofonu

a. Mēginiet samazināt tās audio ierīces mikrofona izvades līmeni, kurai mikrofons ir pievienots.

b. Pârvietojiet mikrofonu prom no skağruņa, kas izstaro mikrofona skaņu.

c. Ja problēma joprojām pastāv, sazinieties ar servisa centru.

Specifikācija

Attālums starp mikrofonu un uztvērēju: >10 m

Frekvenču joslas veids: UHF

Pārnešanas josla: 65 Hz–18 kHz

Signāla un trokšņa attiecība (S/N): >85 dBA

UHF frekvenču josla: MIC1: 640 MHz–647,5 MHz; MIC2: 650–657,5 MHz

(0,5 MHz intervāls).

THD: <0,3%,

Raidītāja raidīšanas jauda: <10 mW,

Uztvērēja spraudnis: 1/4" (6,3 mm) nesimetriski

Uztvērēja maksimālais izvades līmenis: 120 dBV,

Uztvērēja akumulators: 3.7 V Li-Ion, 1200 mAh

Uztvērēja akumulatora lādēšanas laiks: 2–3 stundas @5 V/1 A

Uztvērēja akumulatora darbības laiks: līdz 7 stundām

Mikrofona baterijas: 2 x AA särmainas (komplektā)

Mikrofona baterijas darbības laiks: līdz 3 stundām

Mikrofona bezvadu pārraides attālums: maks. 30 metri.

Uztvērēja barošanas avots: DC 5 V/1 A.

Izmēri (platums x augstums x dzilums):

Mikrofons 230 x 49 x 49 mm

Uztvērējs: 25 mm x 56 mm x 120 mm

Svars:

Mikrofons: 2 x 155 g (bez baterijām)

Uztvērējs: 72 g

Competence Center

2N-Everpol Sp. zo.o.

ul. Puławska 403A
