WM40U - Mikrofons BLAUPUNKT - Bezmaksas lietošanas instrukcija

Produkta veids	Mikrofons
Zīmols	Blaupunkt
Modelis	WM40U
Mikrofona veids	Dinamiskais
Virziena raksturlīkne	Kardioīds
Frekvenču atbildreakcija	50 Hz – 15 kHz
Impedance	600 omi
Savienotājs	XLR (3 kontakti)
Kabeļa garums	3 m (9,8 pēdas)
Izmēri	180 mm x 50 mm diametrs
Svars	300 g (10,6 unces)
Korpusa materiāls	Metāls
Režģa materiāls	Metāla sietiņš
Jaudas prasības	Nav (pasīvs)
Iekļautie piederumi	Mikrofona klips, statīva adapteris, uzglabāšanas maciņš
Kopšanas norādījumi	Noslaukiet ar mīkstu, sausu drāniņu; izvairieties no mitruma
Drošības pasākumi	Sargāt no ūdens un galējām temperatūrām
Rezerves daļu pieejamība	Nomaināmi režģi un kapsulas
Remontējamība	Modulāra konstrukcija; detaļas var nomainīt tehniķis
Garantija	2 gadi

Bieži uzdotie jautājumi - WM40U BLAUPUNKT

Kā pieslēgt Blaupunkt WM40U mikrofonu?

Pievienojiet XLR kabeli maisītājam vai audio saskarnei ar saderīgu ieeju. Dinamiskajiem mikrofoniem nav nepieciešama fantoma barošana. Pārliecinieties, ka kabelis ir droši nofiksēts.

Kāda veida mikrofons ir WM40U?

Tas ir dinamisks mikrofons ar kardioīdu virziena raksturlīkni, ideāli piemērots vokālam un dzīvajiem priekšnesumiem.

Vai WM40U prasa fantoma barošanu?

Nē, dinamiskie mikrofoni, piemēram, WM40U, neprasa fantoma barošanu. Tie darbojas pasīvi.

Kā man vajadzētu tīrīt WM40U mikrofonu?

Noslaukiet korpusu un režģi ar mīkstu, sausu drāniņu. Režģi, ja iespējams, noņemiet un maigi noskalojiet, pēc tam pilnībā nosusiniet pirms atkārtotas piestiprināšanas. Izvairieties no šķidrumu lietošanas tieši uz mikrofona.

Kāda ir WM40U frekvenču atbildreakcija?

Frekvenču atbildreakcija svārstās no 50 Hz līdz 15 kHz, piemērota runai un lielākajai daļai vokālu lietojumu.

Vai es varu izmantot WM40U ar datoru?

Jā, bet jums būs nepieciešama audio saskarne vai maisītājs ar XLR ieeju, kas savienojas ar jūsu datoru, izmantojot USB vai citus veidus. Tiešs XLR uz 3,5 mm adapteris var nenodrošināt optimālu veiktspēju.

Kādi piederumi ir iekļauti ar WM40U?

Piegādē ietilpst mikrofons, mikrofona klips, statīva adapteris un uzglabāšanas maciņš.

Vai WM40U ir piemērots lietošanai ārā?

Lai gan to var izmantot ārā, tas nav laikapstākļiem izturīgs. Sargājiet to no mitruma un galējām temperatūrām. Āra lietošanai ieteicams vēja aizsargs.

Kā nomainīt režģi uz WM40U?

Uzmanīgi atskrūvējiet režģi. Nomaināmi režģi ir pieejami no Blaupunkt vai pilnvarotiem izplatītājiem. Pieskrūvējiet jauno droši.

Kāds ir Blaupunkt WM40U garantijas periods?

Mikrofonam ir 2 gadu ierobežota garantija pret ražošanas defektiem. Saglabājiet pirkuma apstiprinājumu.

LIETOŠANAS INSTRUKCIJA WM40U BLAUPUNKT

• Saglabājiet lietošanas instrukciju un informāciju par drošību turpmākai izmantošanai.
• Nepieļaujiet šķidruma pilēšanu vai izliešanu uz ierīces. Ierīci nedrīkst ari lietot mitrās vietās, piemēram, vannas istabā.
• Šo ierīci nedrīkst uzstādīt šādās vietās:
• vietās, kas pakļautas tiešai saules staru iedarbībai, vai radiatoru tuvumā;
• novietojot to uz cita stereoaprikojuma, kas rada siltumu;
• blokējot ventilāciju vai puteklainā vietā;
• vietās, kas pakļautas nepārtrauktām vibrācijām;
• vietās ar augstu mitruma līmeni.
• Ierīci nedrīkst uzstādīt sveču vai atklātas uguns tuvumā.
• lerīci var lietot tikai šajā instrukcijā aprakstītajā veidā.

Pirms ierīces pirmās ieslēgšanas reizes pārliecinieties, ka barošanas bloks ir pareizi pievienots.

Drošības apsvērumu nedrīkst demontēt korpusus un iekļut ierīces iekšpusē. Ierīces remonts jāveic kvalificētam servisa centra personālam.

Neizjauciet ierīci un neatveriet tās korpusu, jo tās iekšā nav nekādu elementu, ko lietotājs var remontēt patstāvīgi. Ierīces tehnisko apkopi un remontu var veikt tikai kvalificēti servisa centra darbinieki.

DROŠĪBAS INSTRUKCIJAS

1. Izlasiet instrukcijas — pirms ierīces lietošanas sākšanas izlasiet visu lietošanas instrukciju un informāciju par drošību.
2. Saglabājiet instrukcijas — saglabājiet lietošanas instrukcijas to turpmākai izmantošanai.
3. Ievērojiet brīdinājumus — ievērojiet visus brīdinājumus, kas sniegti uz ierīces, un lietošanas instrukcijas.

4. levērojiet instrukciju — ievērojiet lietošanas instrukciju un norādījumus lietotājam.

5. Uzstādīšana — uzstādiet ierīci atbilstoši ražotāja instrukcijām.

6. Barošanas avoti — ierīcei ir jābūt barotai tikai no avotiem ar parametriem, kas norādīti marķējumā uz barošanas kabeļa. Ja lietotājs nav pārliecināts, kāda veida barošanas avots ir viņa mājās, viņam ir jāsazinās ar ierīces pārdevēju vai vietējo elektroenerģijas piegādātāju.

7. Ūdens un mitrums — lai samazinātu ugunsgrēka vai elektrošoka risku, nepakļaujiet ierīci tiešai lietus, ūdens un mitruma iedarbībai, piemēram, pirtī vai vannas istabā. Nelietojiet šo ierīci ūdens tuvumā, piemēram, vannas, izlietnes, virtuves izlietnes vai veļas tovera tuvumā,

mitrā pagrabā vai peldbaseina tuvumā (vai līdzīgās vietās).

1. Priekšmeti un škīdrumi ierīcē — neievietojiet nekādus priekšmetus cauri ierīces atverēm, jo tie var saskarties ar vietām zem bīstamā sprieguma un detaļām, kas var izraisīt ugunsgrēku vai elektrošoku. Nekādā gadījumā nedrīkst izliet nekādus škīdrumus uz ierīces virsmas. Uz ierīces augšpuses nedrīkst novietot priekšmetus, kas satur škīdrumus.

2. Tehniskā apkope un remonts — nemēģiniet patstāvīgi veikt ierīces apskati. Vāka atvēršana var izraisīt saskari ar bīstamu spriegumu un citā veidā apdraudēt lietotāju. Ierīces tehnisko apkopi un remontu var veikt tikai kvalificēti servisa centra darbinieki.

3. Rezerves daļas — nomainot ierīces daļas pret jaunām, pārliecinieties, ka servisa centra darbinieks ir izmantojis ražotāja ieteiktās rezerves daļas vai ka tās ir identiskas oriģinālajām daļām. Daļas nomaiņas veikšana, izmantojot neapstiprinātas daļas, var izraisīt ugunsgrēku, elektrošoku vai citus riskus.

4. Maksimālā temperatūra ierīces apkārtnē ir 35 °C.

5. Norādījumi par elektrostatiskajām izlādēm — ja ierīces darbību traucē elektrostatiskās izlādes, izslēdziet ierīci un atkārtoti ieslēdziet to vai pārvietojiet ierīci citā vietā.

6. Baterija

a. Baterijas nedrīkst pakļaut pārmērīga siltuma, piemēram, saules staru, uquns u. tml. iedarbībai.

b. Utilizējot baterijas, pievērsiet uzmanību apkārtējās vides aizsardzības aspektiem.

c. Brīdinājums par bateriju lietošanu: lai novērstu baterijas noplūdi, kas var izraisīt traumas vai ierīces bojājumus:

• ievietojot bateriju, nemiet vērā tā polaritāti (+ un -);
• nedrīkst vienlaicīgi lietot dažāda veida baterijas — vecās un jaunās, standarta un sārma baterijas utt.;
• iznemiet baterijas no ierīces, kad tā netiek lietota ilgāku laiku.

Piezime par ERP2 (ar energiju saistitajam iekartam)

Šī ekodizaina ierīce atbilst Komisijas Regulas (EK) Nr. 1275/2008, ar ko īsteno Eiropas Parlamenta un Padomes Direktīvā 2005/32/EK iestrādātās ekodizaina prasības attiecībā uz elektrisko, elektronisko mājsaimniecības un biroja iekārtu elektroenerģijas patēriņu gatavības un izslēgtā režīmā, 2. posma prasībām.

BRĪDINĀJUMS

lerīci nedrīkst lietot personas (tostarp bērni) ar samazinātām fiziskām, maņu vai garīgām spējām un personas ar nepietiekamām zināšanām

un pieredzi, ja vien viñas neatrodas personas, kas atbilst par viņu drošību, uzraudzībā un nav apmācītas, kā droši lietot ierīci. Pieaugušo klātbūtne ir nepieciešama, ja ierīci lieto bērni, lai nodrošinātu drošu ierīces lietošanu.

1. Neatstājiet ierīci darbības laikā bez uzraudzības! Izslēdziet ierīci, ja tā netiek lietota, pat īsu brīdi.

2. lerīci nedrīkst apkalpot, izmantojot ārējo taimeri vai atsevišku sistēmu ar tālyadību.

3. Lai izvairitos no riska, kas rodas barošanas kabeļa bojājuma gadījumā, tās nomaiņa ir jāveic ražotājam, pilnvarotam servisa centram vai citai personai ar atbilstošu kvalifikāciju.

4. Pirms ierīces lietošanas sākšanas pārliecinieties, ka tās spriegums atbilst spriegumam vietējā barošanas tīklā.

5. Lai izvairitos no ugunsgrēka vai elektrošoka, aizsargājiet ierīci no karstām vietām, lietus, mitruma un puteklu jedarbības.

6. Nepaklaujiet ierīci spēcīga magnētiskā lauka iedarbībai.

7. Nenovietojiet ierīci tieši uz pastiprinātāja vai resīvera.

8. Nenovietojiet ierīci mitrā vietā, jo mitrums negatīvi ietekmē elektriskās detalas.

9. Üdens un mitrums — lai samazinātu ugunsgrēka vai elektrošoka risku, nepakļaujiet ierīci tiešai lietus, üdens un mitruma iedarbībai, piemēram, pirtī vai vannas istabā. Nelietojiet šo ierīci üdens tuvumā, piemēram, vannas, izlietnes, virtuves izlietnes vai veļas tovera tuvumā, mitrā pagrabā vai peldbaseina tuvumā (vai līdzīgās vietās).

10. Ierīci nedrīkst tīrīt ar kīmiskiem škīdinātājiem, jo tie var sabojāt korpusa lakas pārklājumu. Noslaukiet ierīci ar tīru, sausu vai nedaudz samitrinātu lupatinu.

PIEZIME

Deklarācija

Ar šo uzņēmums Blaupunkt Competence Center 2N-Everpol Sp. z o.o. apliecina, ka šī ierīce atbilst Direktīvas 2014/53/ES prasībām un citiem attiecīgajiem noteikumiem. Pilnu atbilstības deklarāciju var iegūt produkta cilnē tīmekļa vietnē www.blaupunkt.com.

Reğistracijas apliecibas ipašnieks: 2N-Everpol Sp. z o.o., Puławska 403A, 02-801 Warszawa, Polija, tālrunis: [phone], e-pasts: [e-mail]

Produkts ir izgatavots no augstas kvalitātes materiāliem un sastāvdaļām, ko var nodot otrreizējai pārstrādei un izmantot atkārtoti.

Ja uz ierīces ir pārsvītrotas atkritumu tvertnes zīme, tas nozīmē, ka produktam piemēro Eiropas direktīvas 2012/19/ES prasības.

lepazīstieties ar prasībām par vietējo elektrisko un elektronisko iekārtu atkritumu savākšanas sistēmu. Rīkojieties atbilstoši vietējo tiesību aktu noteikumiem. Šo produktu nedrīkst izmest kopā ar parastiem mājsaimniecības atkritumiem. Vecā produkta pareiza likvidēšana novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai.

lerīce ir aprīkota ar baterijām, kurām piemēro Eiropas direktīvu 2006/66/EK. Baterijas nedrīkst izmest kopā ar mājsaimniecības atkritumiem. lepazīstieties ar vietējo tiesību aktu noteikumiem par bateriju atsevišku savākšanu, jo to pareiza utilizācija novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai.

Informācija par apkārtējās vides aizsardzību

lepakojums ietver tikai nepieciešamus elementus. Ir izdarīts viss iespējamais, lai trīs materiāli, no kuriem izgatavots iepakojums, būtu viegli atdalāmi: kartons (kastīte); polistirola putas (iekšējie aizsargelementi) un polietilēns (maisiņi, aizsargplēve). Ierīce ir izgatavota no materiāliem, ko var nodot otrreizējai pārstrādei un izmantot atkārtoti pēc to demontāžas specializētā uzņēmumā. levērojiet vietējo tiesību aktu noteikumus par iepakojuma materiālu, nolietoto bateriju un nevajadzīgu ierīču utilizāciju.

Materiālu ierakstīšanai un atskaņošanai var būt nepieciešama atļaujas iegūšana. Skatīt likumu par autortiesībām un izpildītāju/mākslinieku tiesībām.

Paldies, ka iegādājāties mūsu modeli. Šis bezvadu mikrofons izmanto UHF (Ultra High Frequency) tehnoloģiju, lai pārraidītu augstas kvalitātes skaņu, un tam ir 16 kanāli, kas automātiski pārslēdzas, lai izvairītos no nevēlamas atgriezeniskās saites vai traucējumiem.

Komplektā ietilpst adapteris «Jack» 6,3 mm - «Jack» 3,5 mm mikrofona uztvērēja spraudnim, pateicoties kuram mikrofonu iespējams pieslēgt daudzām dažādām ierīcēm, piemēram, pastiprinātājam, barošanas audio sistēmai vai citai ierīcei ar ārējā mikrofona ieeju. Šo mikrofonu var izmantot karaoke, grupu pasākumiem vai citiem priekšnesumiem. Pirms mikrofona palaišanas uzmanīgi izlasiet šo rokasgrāmatu un saglabājiet to turpmākai uzziņai.

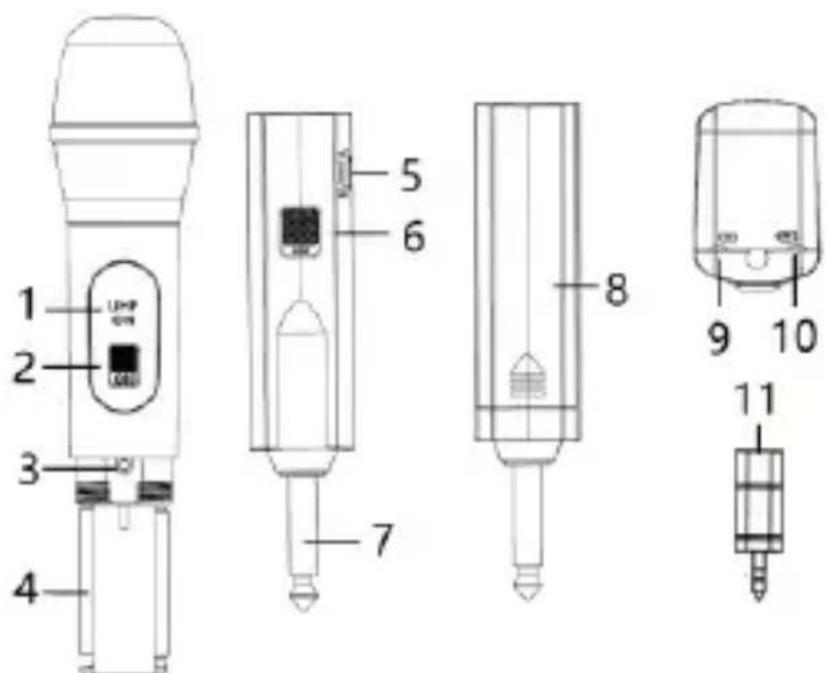

Lietošanas elementu atrašanās vieta

1 – Displejs; 2 – Mikrofona ieslēgšanas/izslēgšanas poga;

3 – Mikrofona atiestatīšanas poga; 4 – AA bateriju nodalijums;

5 – Uzlādes ligzda DC 5 V;

6 – Bezvadu uztvērēja ieslēgšanas/izslēgšanas poga;

7 – Bezvadu uztvērēja spraudnis «Jack» 6,3 mm;

8 – Bezvadu uztvērēja akumulatora nodalījums;

9 – Gaismas diodes signāla indikators;

10 – Gaismas diodes uzlādes indikators;

11 – Uztvērēja spraudņa adapteris «Jack» 6,3 mm - «Jack» 3,5 mm;

Mikrofona bateriju uzstādīšana: Turiet un atskrūvējiet mikrofona galu pretēji pulksteņrādītāja virzienam, lai atvērtu bateriju nodalījumu, ievietojiet un uzstādiet komplektā iekļautās AA baterijas atbilstoši pozitīvajam un negatīvajam polam; nospiediet ieslēgšanas/izslēgšanas pogu, lai pārbaudītu, vai displejs darbojas pareizi. Pēc tam turiet un pagrieziet mikrofona galu pulksteņrādītāja virzienā, lai aizvērtu bateriju nodalījumu. Displejs sāks mirgot, kad baterijas jauda būs zema, un, kad baterija bus pilnībā izlādējusi, displejs automātiski izslēgsies.

Bezvadu uztvērēja lādēšana: Bezvadu uztvērējam ir iebūvēts atkārtoti uzlādējamais akumulators. Izmantojot komplektā iekļauto USB kabeli, pievienojiet uztvērēju USB lādētājam (izmantojiet jebkuru USB lādētāju, kas atbilst šādiem parametriem: 5 V, maksimālā uzlādes strāva 2 A, vai pievienojiet vadu personālā datora USB portam). Mazāks USB vada gals ir jāpievieno uztvērēja sānos esošajai līdzstrāvas 5 V strāvas kontaktligzdai, un lielākam galam jābūt savienotam ar USB lādētāju. Pēc tam pievienojiet USB lādētāju mājas mainstrāvas avotam. Lādēšanas laikā gaismas diodes uzlādes indikators klūs sarkans un zaļš, kad tas ir pilnībā uzlādēts. Atvienojiet lādētāju, kad akumulators ir pilnībā uzlādēts. Uztvērējs automātiski izslēgsies, kad akumulators būs izlādējies, lūdzu, uzlādējiet to pirms nākamās lietošanas.

Svarīgs: lesakām pievienot USB lādētāju ar 5 V/1 A uzlādes parametriem vai uzlādes strāvu no 1 līdz 2 A. Vispārīgie lādēšanas parametri, izmantojot PC (personālā datora) USB savienotāju, ir 5 V/500 mA (lūdzu, pārbaudiet sava datora specifikāciju).

Mikrofona lietošana

levietojiet bezvadu uztvērēja spraudni «Jack» 6,3 mm tās audioierīces mikrofona 6,3 mm ieejas ligzdā, kurai pievienojat šo bezvadu mikrofonu (ja audio ierīcei ir tikai 3,5 mm mikrofona ieejas ligzda, izmantojiet komplektā iekļauto 6,3 - 3,5 mm adapteri, lai izveidotu savienojumu), pabīdiet ieslēgšanas/izslēgšanas pogu, lai ieslēgtu bezvadu uztvērēju; pabīdiet ieslēgšanas/izslēgšanas pogu, lai ieslēgtu bezvadu mikrofonu; dažu sekunžu laikā mikrofons tiks automātiski savienots pārī ar bezvadu uztvērēju. Audio ierīcē, kurai pievienojat šo mikrofonu, pārbaudiet un pielāgojiet mikrofona izvades līmeni, pēc tam sāciet lietot mikrofonu.

Gaismas diodes signāla indikators un mikrofona savienojuma atiestatīšana

Mikrofons tiks automātiski savienots pārī ar bezvadu uztvērēju, kad abas ierīces tiks ieslēgtas. Pēc veiksmīgas savienošanas pārī gaismas diodes signāllampiņa degs nepārtraukti zilā krāsā. Ja tā nenotiek, varat mēģināt atiestatīt mikrofona savienojumu, veicot tālāk norādītās darbības:

a. Izslēdziet mikrofonu un bezvadu uztvērēju, pārliecinieties, vai mikrofonā tika ievietotas baterijas un vai bezvadu uztvērējam ir uzlādēts akumulators.
b. Atveriet mikrofona bateriju nodalījumu, ieslēdziet mikrofonu; nospiediet un 3 sekundes turiet atiestatīšanas pogu, pēc tam displejs sāks mirgot, kas nozīmē, ka mikrofons ir gatavs savienošanai pārī. c. leslēdziet bezvadu uztvērēju. Kad sarkanā gaismas diode ir stabila un zilā gaismas diode mirgo, tas nozīmē, ka jāgaida savienošana pārī. d. Īsi nospiediet mikrofona atiestatīšanas pogu, lai apstiprinātu. Pēc tam displejs un zilā gaismas diode būs stabili, un tas nozīmē, ka savienošana pārī ir veiksmīga.

Piezīmes:

a. Ja neizmantojat mikrofonu, izslēdziet to. Ja mikrofonu neizmantosiet ilgāku laiku, izņemiet baterijas no bateriju nodalījuma.
b. Neizmantojiet mikrofonu, kas vērsts tieši pret skaļruni, jo tas radīs skaļu troksni.

Problēmu novēršana

1. Bezvadu mikrofonu vai uztvērēju nevar ieslēgt

a. Pārbaudiet, vai baterijas tika pareizi ievietotas.
b. Pārbaudiet, vai baterijas vai akumulators ir pilnībā izlādējies.
c. Ja problēma joprojām pastāv, sazinieties ar servisa centru.

1. Troksnis vai traučejumi, lietojot mikrofonu

a. Mēginiet samazināt tās audio ierīces mikrofona izvades līmeni, kurai mikrofons ir pievienots.
b. Pārvietojiet mikrofonu prom no skaļruņa, kas izstaro mikrofona skaņu.
c. Ja problēma joprojām pastāv, sazinieties ar servisa centru.

Specifikācija

Attālums starp mikrofonu un uztvērēju: >10 m

Frekvenču joslas veids: UHF

Pārnešanas josla: 65 Hz–18 kHz

Signāla un trokšņa attiecība (S/N): >85 dBA

UHF frekvenču josla: 640 MHz–647,5 MHz;

THD: <0,3%,

Raidītāja raidīšanas jauda: <10 mW,

Uztvērēja spraudnis: 1/4" (6,3 mm) nesimetriski

Uztvērēja maksimālais izvades līmenis: 120 dBV,

Uztvērēja akumulators: 3.7 V Li-Ion, 1200 mAh

Uztvērēja akumulatora lādēšanas laiks: 2–3 stundas @5 V/1 A

Uztvērēja akumulatora darbības laiks: līdz 7 stundām

Mikrofona baterijas: 2 x AA särmainas (komplektā)

Mikrofona baterijas darbības laiks: līdz 3 stundām

Mikrofona bezvadu pārraides attālums: maks. 40 metri.

Uztvērēja barošanas avots: DC 5 V/1 A.

Izmēri (platums x augstums x dzilums):

Mikrofons 230x49x49 mm

Uztvērējs: 25 mm x 56 mm x 120 mm

Svars:
