Toote tüüp	Mikrofon
Bränd	Blaupunkt
Mudel	WM40U
Mikrofoni tüüp	Dünaamiline
Polaarmuster	Kardioid
Sageduskarakteristik	50 Hz - 15 kHz
Takistus	600 oomi
Ühendus	XLR (3-pin)
Kaabli pikkus	3 m (9.8 jalga)
Mõõtmed	180 mm x 50 mm läbimõõt
Kaal	300 g (10,6 untsi)
Korpuse materjal	Metall
Võre materjal	Metallvõrk
Toitevajadus	Puudub (passiivne)
Kaasasolevad tarvikud	Mikrofoni klambrid, statiivi adapter, hoiukott
Hooldusjuhised	Pühkige kuiva pehme lapiga; vältige niiskust
Ohutusmeetmed	Hoida eemal veest ja äärmuslikest temperatuuridest
Varuosade saadavus	Vahetatavad võred ja kapslid on saadaval
Remonditavus	Modulaarne disain; osi saab tehnik vahetada
Garantii	2 aastat

Korduma kippuvad küsimused - WM40U BLAUPUNKT

Kuidas ühendada Blaupunkt WM40U mikrofoni?

Ühendage XLR-kaabel segisti või heliliidesega, millel on ühilduv sisend. Dünaamiliste mikrofonide puhul pole fantoomtoidet vaja. Veenduge, et kaabel on kindlalt lukustatud.

Mis tüüpi mikrofon on WM40U?

See on dünaamiline mikrofon kardioidse polaarmustriga, ideaalne vokaalide ja live-esinemiste jaoks.

Kas WM40U vajab fantoomtoidet?

Ei, dünaamilised mikrofonid nagu WM40U ei vaja fantoomtoidet. Nad töötavad passiivselt.

Kuidas peaksin WM40U mikrofoni puhastama?

Pühkige korpust ja võre pehme kuiva lapiga. Võre puhul võtke see võimalusel eest, loputage õrnalt ja kuivatage täielikult enne tagasi panemist. Vältige vedelike kasutamist otse mikrofonil.

Mis on WM40U sageduskarakteristik?

Sageduskarakteristik on vahemikus 50 Hz kuni 15 kHz, sobilik kõne ja enamiku vokaalrakenduste jaoks.

Kas ma saan WM40U kasutada arvutiga?

Jah, kuid vajate heliliidest või segistit, millel on XLR-sisend ja mis ühendub teie arvutiga USB või muul viisil. Otsene XLR-3,5mm adapter ei pruugi tagada optimaalset jõudlust.

Millised tarvikud on WM40U-ga kaasas?

Pakett sisaldab mikrofoni, mikrofoniklambrit, statiivi adapterit ja hoiukotti.

Kas WM40U sobib välitingimustes kasutamiseks?

Kuigi seda saab kasutada õues, ei ole see ilmastikukindel. Kaitske seda niiskuse ja äärmuslike temperatuuride eest. Õues kasutamiseks on soovitatav tuulekaitse.

Kuidas vahetan WM40U võre?

Keerake võre ettevaatlikult lahti. Asendusvõred on saadaval Blaupunkti või volitatud edasimüüjate kaudu. Keerake uus võre kindlalt kinni.

Mis on Blaupunkt WM40U garantiiaeg?

Mikrofonil on 2-aastane piiratud garantii tootmisvigade vastu. Hoidke ostutõendit alles.

KASUTUSJUHEND WM40U BLAUPUNKT

Oluline informatsioon.

• Teenindusjuhend ja ohutust käsitlev teave tuleb edaspidiseks kasutuseks säilitada.
• Ei tohi lasta tekkida olukorral, kui seadmele või selle sisemusse tilgub vesi.
• Samuti ei tohi seadet kasutada niisketes kohtades, nagu nt vannituba.
• Antud seadet ei tohi paigaldada järgnevatesse kohtadesse:
• Mis on avatud päikesekiirguse vahetule toimele või radiaatorite lähedusse.
• Asetada muu, soojust eraldava, stereofoonilise varustuse peale.
  • Blokeerides ventilatsiooni või tolmusesse kohta.
  • Pidevale vibratsioonile allutatud kohtadesse.
  • Kõrge niiskustasemega kohtadesse.
• Seadet ei tohi asetada kūünalde või avatud tule lähedusse.
• Seadet võib kasutada ainult käesolevas juhendis kirieldatud viisil.
• Enne toite esimest sisselülitamist tuleb veenduda, et toide oleks öigesti ühendatud.

Ohutuse seisukohalt ei tohi korpuseid lahti võtta ega üritada seadme sisemusse tungida. Seadet võivad parandada ainult teeninduse kvalifitseeritud töötajad.

Seadet ei tohi lahti keerata ega selle korpust avada, sest selles ei ole kasutaja poolt parandatavaid osi. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

OHUTUST KÄSITLEV OLULINE TEAVE

1. Lugeda juhend läbi – enne seadme kasutamist alustamist tuleb kogu teenindusjuhend ja ohutust käsitlev teave läbi lugeda.
2. Säilitada juhend – kasutus- ja teenindusjuhend tuleb edaspidiseks kasutuseks säilitada.
3. Järgida hoiatusi – toimida kooskõlas kõikide seadmel paiknevate hoiatuste ja teenindusjuhendiga.
4. Järgida juhiseid – toimida kooskõlas teenindusjuhendi ja kasutajale mõeldud juhistega.
5. Paigaldus – paigaldada seade kooskõlas tootja juhistega.
6. Toiteallikad – seadme toiteks peab kasutama ainult toitekaabli märgistustel antud parameetritega allikaid. Juhul kui kasutaja ei ole kindel kodus oleva toite liigis, peab ta ühendust võtma seadme müüja või kohaliku elektrienergia tarnijaga.
7. Vesi ja niiskus – tulekahju või elektrilöögi ohu vähendamiseks ei tohi seadet vihma, vee ja niiskuse vahetule toimele, nagu nt saunas või vannitoas, allutada. Mitte kasutada käesolevat seadet vee, näiteks vanni, kraanikausi, köögivalamu või pesupali, läheduses, niiskes

keldris või basseini juures (või sarnastes kohtades).

1. Esemed ja vedelikud seadmes – läbi seadme avade ei tohi sisse suruda mingeid esemeid, sest need võivad kokku puutuda ohtliku pinge punktidega, mis omakorda võib põhjustada tulekahju või elektrilöögi. Mitte mingil juhul ei tohi seadme pindadele mingeid vedelikke kallata. Seadmele ei tohi asetada vedelikke sisaldavaid esemeid.

2. Teenindus – keelatud on seadme ülevaatust omakäeliselt läbi viia. Avatud katted võivad põhjustada kokkupuudet ohtliku pingega ja osutuda ohtlikuks. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

3. Varuosad – osade väljavahetamisel tuleb kontrollida kas teeninduse töötaja on kasutanud tootja poolt soovitatud varuosi või kas osad on originaalosadega identsed. Väljavahetamine kinnitamata osade vastu ohustab tulekahju puhkemise, elektrilöögi ja muude turvariskidega.

4. Seadme keskkonna maksimaalne temperatuur võib olla kuni 35°C.

5. Elektrostaatilisi lahendusi puudutavad juhised – kui seadme töö on häiritud elektrostaatilistest lahendustest tuleb see välja lülitada ja seejärel uuesti sisse lülitada või teise kohta ümber tõsta.

6. Patareid

a. Patareisid ei tohi allutada ülemäärase soojuse, nagu nt päikesekiired, tuli jms, toimele.

b. Patareide utiliseerimisel tuleb pöörata tähelepanu keskkonnakaitse aspektidele.

c. Patareide kasutamist puudutav hoiatus: patareidel ei tohi lasta kuluda kuni lekkimiseni, mis võib põhjustada kehavigastusi ja seadme kahjustusi:

- Patareide sisestamisel pöörata tähelepanu nende polaarsusele (+ ja -).

- Ei tohi kasutada samaaegselt erinevaid patareisid — vanu ja uusi, standardseid ja alkaalpatareisid, jne.

- Kui seadet pikema aja jooksul ei kasutata, tuleb patareid välja võtta.

HOIATUS

Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete ja psüühiliste võimetega või seadmega töötamise kogemusi või teadmisi mitte omavad inimesed (sealhulgas lapsed), kui nad ei viibi nende ohutuse eest vastutavate isikute järelevalve all või kui neid ei ole seadme ohutu kasutamise teemal instrueeritud. Kui seadet teenindavad lapsed, on nõutav täiskasvanute kohaolek; see võimaldab tagada seadme ohutu kasutuse.

1. Keelatud on töötavat seadet järelvalveta jätta! Kui seadet isegi lühikese aja jooksul ei kasutata, tuleb see välja lülitada.
2. Seadet ei tohi teenindada taimeriga välise kella vahendusel ega eraldiasetseva kaugjuhtimisega süsteemi abil.
3. Toitejuhtme kahjustuste korral ohtude vältimiseks peab väljavahetamist teostama tootja, autoriseeritud teeninduspunkt või muu, asjakohast kvalifikatsiooni omav isik.
4. Enne seadme teenindamise juurde asumist tuleb veenduda, et selle pinge vastab kohalikus toitevõrgus pingele.
5. Tulekahju või elektrilögi vältimiseks tuleb seadet kaitsta kuumade kohtade, vihma, niiskuse ja tolmu toime eest.
6. Seadet ei tohi allutada tugevate magnetväljade toimele.
7. Vahetult võimendile või vastuvõtjale seadet asetada ei tohi.
8. Seadet ei tohi viia niiskesse kohta, sest niiskusel on elektrilistele allüksustele kahjulik möju.
9. Peale seadme külmast sooja või niiskesse kohta toomist võib mängija sees olevale läätsele tekkida niiskuse kondensatsioon. Sellises olukorras seade korralikult tööle ei hakka. Niiskuse aurumise võimaldamiseks tuleb sisselülitatud seade jätta umbes tunniks ajaks seisma.
10. Seadet ei tohi puhastada keemiliste lahustitega, sest need võivad kahjustada korpuse lakikihti. Seadet pühitakse puhta, kuiva või vähesel määral niisutatud lapiga.

TÄHELEPANU

CE

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nõuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. Z O.O.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Seadmel paiknev läbitömmatud prügikorvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote õige kõrvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

*Seade on varustatud Euroopa direktiiviga 2006/66/EC hölmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest öige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Materjalide salvestamiseks ja esitamiseks võib vaja minna nõusolekut. Tutvuge autoriõiguse ja esinejate/kunstnike õiguste seadusega.

ERP2 (elektrienergiaga seotud seadmed) puudutav märkus

Käeolev ökoprojektiga seade vastab vastab ökoprojektide nõudeid käsitleva KOMISJONI (EÜ) MÄÄRUSE nr 1275/2008 kontori- ja kodukasutuseks mõeldud seadmete väljalülitatuna ja ooterežiimis energiatarbimist puudutava direktiivi 2009/125/WE jõustava 2. etapi nõuetele.

Täname meie mudeli ostmise eest. See juhtmeta mikrofon kasutab kvaliteetse heli edastamiseks UHF-tehnoloogiat (ülikõrge sagedus) ja sellel on 16 automaatselt ümberlülituvat kanalit, et vältida soovimatut tagasisidestust või häireid. Komplekti kuulub mikrofoni vastuvõtja pistiku adapter 6,3 mm kuni 3,5 mm pesaga, tänu millele saab mikrofoni ühendada paljude erinevate seadmetega, nt võimendi, kölaritesüsteemi või muu välise mikrofoni sisendseadmega. Seda mikrofoni saab kasutada karaoke, rühmaürituste või muude esinemiste jaoks. Enne mikrofoni kasutamist lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks kasutamiseks alles.

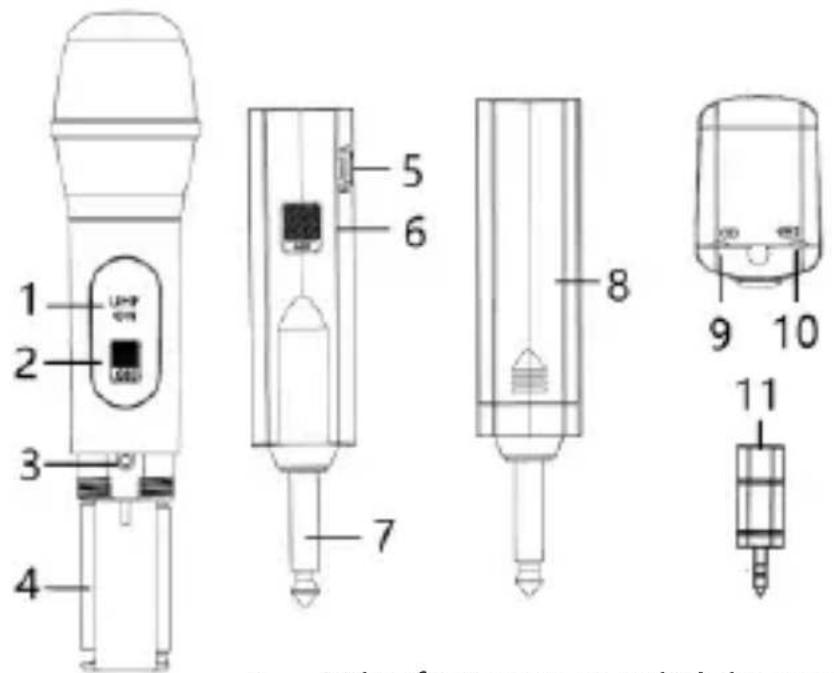

Juhtnuppude asukoht

1 — Ekraan
3 — Lähtestamisnupp
5 — Laadimispesa DC 5 V
6 — Juhtmeta vastuvõtja sisse-ja väljalülitamise nupp
7 — Juhtmeta vastuvõtja pistikupesa 6,3 mm
8 — Juhtmeta vastuvõtja patareipesa
9 — Signaali LED-märgulamp 10 — Laadimise LED-märgulamp
11 — Vastuvõtja pistiku adapter pistikupesaga 6,3 mm kuni 3,5 mm

Seadme ettevalmistamine

Mikrofoni patareide paigaldamine: hoidke mikrofoni otsa kinni ja pöörake seda vastupäeva, et avada patareipesa, seejärel sisestage ja paigaldage kaasasolevad AA patareid vastavalt pluss- ja miinuspoolusele; vajutage sisse- ja väljalülitusnuppu, et kontrollida, kas ekraan töötab nõuetekohaselt. Seejärel hoidke mikrofoni otsa

kinni ja pöörake seda päripäeva, et patareipesa sulgeda. Ekraan hakkab vilkuma, kui patarei tühjeneb, kui aga patarei on täiesti tühjaks saanud, lülitub ekraan automaatselt välja.

Juhtmeta vastuvõtja laadimine: juhtmeta vastuvõtjal on sisseehitatud laetav aku. Ühendage kaasasoleva USB-kaabli abil vastuvõtja USB-laadijaga (kasutage suvalist USB-laadijat, mis vastab järgmistele parameetritele: 5 V, maksimaalne laadimisvool 2 A, või ühendage kaabel personaalarvuti USB-porti). USB-kaabli väiksem ots tuleks ühendada vastuvõtja küljel asuva DC 5 V toitepesaga ja suurem ots USB-laadijaga. Seejärel ühendage USB-laadija koduse vahelduvvooluallikaga. Laadimise ajal muutub laadimise LED-märgulamp punaseks ja täislaadimisel roheliseks. Ühendage laadija lahti, kui aku on täielikult täis laetud. Vastuvõtja lülitub aku tühjenemisel automaatselt välja, laadige see enne järgmist kasutamist uuesti täis.

Oluline! Soovitame külge ühendada USB-laadija, mille laadimisparameetrid on 5 V/1 A või laadimisvool on vahemikus 1–2 A. Üldised parameetrid USB-liidese kaudu laadimiseks personaalarvutis on 5 V/500 mA (kontrollige oma arvuti tehnilisi näitajaid).

Mikrofoni kasutamine

Sisestage juhtmeta vastuvõtja 6,3 mm pistik selle heliseadme 6,3 mm mikrofoni sisendpessa, millega ühendate selle juhtmeta mikrofoni (kui heliseadmel on ainult 3,5 mm mikrofoni sisendpesa, kasutage ühendamiseks kaasasolevat adapterit 6,3 x 3,5 mm), juhtmeta vastuvõtja sisselülitamiseks liigutage sisse- ja väljalülitusnuppu; juhtmeta mikrofoni sisselülitamiseks liigutage sisse- ja väljalülitusnuppu; möne sekundi pärast ühendub mikrofon automaatselt juhtmeta vastuvõtjaga. Kontrollige ja reguleerige heliseadme väljundtaset, millega mikrofoni ühendate, seejärel aga alustage mikrofoni kasutamist.

Signaali LED-märgulamp ja mikrofoniühenduse lähtestamine

Mikrofon ühendub juhtmeta vastuvõtjaga automaatselt, kui mölemad seadmed on sisse lülitatud. Pärast edukat sidumist muutub LED-märgulamp püsivalt siniseks. Kui seda ei juhtu, võite proovida mikrofoniühendust lähtestada järgmiste toimingute abil.

a. Lülitage mikrofon ja juhtmeta vastuvõtja välja, veenduge, et mikrofoni on paigaldatud patareid ja juhtmevaba vastuvõtja aku on laetud.
b. Avage mikrofoni patareipesa, lülitage mikrofon sisse; vajutage ja hoidke lähtestamisnuppu 3 sekundit all, seejärel hakkab ekraan vilkuma, mis tähendab, et mikrofon on sidumiseks valmis.

c. Lülitage juhtmeta vastuvõtja sisse. Kui punane LED-märgulamp põleb püsivalt ja sinine LED-märgulamp vilgub, tähendab see sidumise ootamist.
d. Kinnitamiseks vajutage lühidalt mikrofoni lähtestamise nuppu. Siis põleb ekraan ja sinine LED-märgutuli püsivalt, mis tähendab, et sidumine oli edukas.

Märkused

a. Kui te mikrofoni ei kasuta, lülitage see välja. Kui te ei kasuta mikrofoni pikema aja jooksul, eemaldage patareid patareipesast.
b. Ärge kasutage mikrofoni otse kölari poole suunatult, kuna see pöhjustab valju müra.

Veaotsing

1. Juhtmeta mikrofoni või vastuvõtjat ei saa sisse lülitada
   a. Kontrollige, kas patareid ja akud on õigesti paigaldatud.
   b. Kontrollige, kas patareid või aku on täiesti tühjad.
   c. Probleemi püsimise korral võtke ühendust teeninduskeskusega.

2. Müra või moonutused mikrofoni kasutamise ajal

a. Proovige vähendada selle heliseadme mikrofoni väljundtaset, millega mikrofon on ühendatud.
b. Nihutage mikrofon eemale kölarist, millest väljub mikrofoniheli.
c. Probleemi püsimise korral võtke ühendust teeninduskeskusega.

Spetsifikatsioon

Mikrofoni ja vastuvõtja vaheline kaugus: > 10 m

Sagedusala tüüp: UHF

Ribalaius: 65–18 kHz

Saatja edastusvõimsus: < 10 mW

Vastuvõtja pistik: 1/4" (6,3 mm), ebasümmeetriline

Vastuvõtja maksimaalne väljundtase: 120 dBV

Vastuvõtja aku: Li-ion 3,7 V, 1200 mAh

Vastuvõtja aku laadimisaeg: 2–3 tundi, 5 V/1 A

Vastuvõtja aku tööaeg: kuni 7 tundi

Mikrofoni patareid: 2 x AA leelispatareid (kaasas)

Mikrofoni aku tööaeg: kuni 3 tundi

Mikrofoni juhtmeta edastuskaugus: max 40 meetrit

Vastuvõtja toiteallikas: DC 5 V/1 A

Mõõtmed (laius x kõrgus x sügavus):

Mikrofon 230 x 49 x 49 mm

Vastuvõtja: 25 x 56 x 120 mm

Kaal:

Mikrofon 155 g (ilma patareideta)

Vastuvõtja 72 g
