Produkta veids	Kombinētais ūdens sildītājs (Elektriskais + Siltummainis)
Modelis	GBK120 LN/RN
Tilpums	120 L
Nominālais spiediens	0.6 MPa
Tukšs svars	62 kg
Svars ar ūdeni	182 kg
Izmēri (Diametrs)	500 mm
Izmēri (Augstums)	1103 mm
Elektriskā sildītāja jauda	2000 W
Pieslēguma spriegums	230 V~
Aizsardzības klase	I
Aizsardzības pakāpe	IP25
Uzsilšanas laiks līdz 75°C	4 stundas 35 minūtes
Jaukts ūdens 40°C temperatūrā	226 L
Enerģijas patēriņš (24h pie 65°C)	1.77 kWh/24h
Pretkorozijas aizsardzība	Emaljēta tvertne & Magnija anods
Termostata diapazons	25°C - 75°C (ieteicamais ekonomiskais iestatījums 55°C)
Drošības vārsts	Integrēts pretplūsmas drošības vārsts
Siltummaiņa virsma	0.88 m²
Siltummaiņa jauda	17 600 W
Pieslēguma veids	Slēgta spiediena sistēma vai atvērta bezspiediena sistēma
Uzstādīšana	Sienas montāža (tikai vertikāli GBK modeļiem)
Apkope	Ik pēc 2 gadiem autorizētā servisā; pārbaudīt anodu un atkaļķot
Tīrīšana	Viegla mazgāšanas līdzekļa šķīdums; bez šķīdinātājiem vai abrazīviem līdzekļiem

Bieži uzdotie jautājumi - GBK120RN GORENJE

Kāda ir atšķirība starp GB un GBK ūdens sildītājiem?

GBK sērija ir kombinētais ūdens sildītājs ar papildu siltummaini alternatīvajiem enerģijas avotiem (piem., saules, centrālā apkure), savukārt GB sērija ir tikai elektriska.

Vai es varu izmantot GBK120 ar saules apsildes sistēmu?

Jā, GBK120 ir iebūvēts siltummainis, kas paredzēts pieslēgšanai saules kolektoriem vai citiem apsildes līdzekļiem. Ieplūde ir marķēta zilā, bet izplūde sarkanā krāsā.

Kāds ir ieteicamais termostata iestatījums enerģijas taupīšanai?

Iestatiet termostatu pozīcijā E (aptuveni 55°C) optimālai ekonomijai, samazinot kaļķakmens veidošanos un siltuma zudumus.

Kā iztukšot ūdens sildītāju?

Atvienojiet strāvu, atveriet karstā ūdens krānus, pēc tam izlejiet caur ieplūdes savienojumu. Ja nav iztukšošanas vārsta, izmantojiet drošības vārsta sviru Testa pozīcijā. Atlikušo ūdeni var noņemt, noņemot sildītāja atloku.

Cik bieži jāpārbauda drošības vārsts?

Ik pēc 14 dienām. Atveriet vārstu manuāli, lai pārliecinātos, ka ūdens plūst; ja nē, tas var būt aizsērējis un nepieciešama apkope.

Ko darīt, ja no drošības vārsta pil ūdens?

Tas ir normāli spiediena pieauguma dēļ. Novadiet pilošo ūdeni uz kanalizāciju, vai uzstādiet 3 litru izplešanās tvertni uz ieplūdes caurules, lai samazinātu pilēšanu.

Vai GBK120 var uzstādīt horizontāli?

Nē. Tikai GBL 50 un GRL 80 modeļus var uzstādīt horizontāli. Visi GBK modeļi jāuzstāda vertikāli un pie sienas.

Kāda ir tvertnes pretkorozijas aizsardzība?

Tvertne ir emaljēta un aprīkota ar magnija anodu, kas jāpārbauda ik pēc diviem gadiem autorizētā servisā.

Kā pieslēgt atgaitas karstā ūdens cauruli?

Noņemiet plastmasas vāciņu un atskrūvējiet aizbāzni ūdens sildītāja augšpusē, lai pievienotu atgaitas cauruli. Tas nodrošina tūlītēju karstu ūdeni visos ūdens ņemšanas punktos.

Ko darīt, ja ūdens sildītājs nesilda?

Pārbaudiet strāvas padevi un termostata iestatījumu. Ja indikators deg, bet nav siltuma, sildītāja elements var būt bojāts. Sazinieties ar autorizētu servisa darbnīcu remontam.

LIETOŠANAS INSTRUKCIJA GBK120RN GORENJE

Cienītais pircēj, mēs esam Jums pateicīgi par mūsu ražojuma pirkumu. Lūdzam Jūs pirms ūdens sildītāja uzstādīšanas un pirmās lietošanas uzmanīgi izlasīt šo instrukciju.

Ierīce nav paredzēta lietošanai personām (tajā skaitā bērniem) ar samazinātām fiziskām, sensorām vai psihiskām spējām, vai pieredzes un zināšanu trūkumu, ja vien tām nav bijusi uzraudzība un norādījumi par ierīces lietošanu no personas, kas atbild par viņu drošību.

Bērni jāuzrauga, lai nodrošinātu, ka tie nespēlējas ar ierīci.

Ūdens sildītājs ir izgatavots saskaņā ar spēkā esošiem standartiem, pārbaudīts, tam ir arī drošības sertifikāts un elektromagnētiskās savietojamības sertifikāts. Aparāta galvenie tehniskie dati ir norādīti informācijas tabulā, kura atrodas starp pieslēgšanas šļūtenēm. Aparātu pieslēgt elektrotīklam un ūdensvadam drīkst tikai pilnvarots speciālists. Iekšējo ierīču apkalpošanu, katlakmens noņemšanu, pārbaudi vai pretkorozijas aizsardzības anoda nomaiņu arī drīkst veikt tikai pilnvarots servisa dienests.

MONTĀŽA

Sildītājs jāuzstāda cik vien iespējams tuvāk ūdens pievada vietām. Sienai tas jāpiestiprina, izmantojot sienas skrūves ar 8 mm minimālu nominālo diametru. Sienas ar vāju slodzes izturību vietā, kur tiks uzstādīts sildītājs, attiecīgi jāpastiprina. GBK markas sildītāji var būt uzstādīti uz sienas tikai vertikālā stāvoklī.

APARĀTA TEHNISKIE DATI

Tip	GBL 50	GBL 80	GBK 80	L/D GBK 100 L	D GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Modelis	GBL 50 N	GBL 80 N		GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Tilpums [I]	50	80		80	100	120	150	200
Nomināls spiediens [MPa]	0,6
Aparāta svars/ar ūdeni [kg]	27/77	33/113		51/131	56/156	62/182	72/222	90/290
Katla pretkorozijas aizsardzība	Emaljēts / Mg anods
Elektriskā sildītāja jauda [W]	2000
Elektrotīkla spriegums [V~]	230
Aizsardzības klase	I
Aizsardzības pakāpe	IP 25
Uzsildīšanas laiks līdz 75°C 1) [h]	155	305	305	355	435	545	740
Jauktā ūdens daudzums pie 40°C [I]	80	117	151	189	226	276	360
Elektroenerģijas patērīņš 2) [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Ūdens sildītāja visa apjoma uzsildīšanas laiks ar elektrisku sildīšanas elementu pie no ūdensvada ienākošā aukstā ūdens temperatūras 15°C.

2) Elektroenerģijas patēriņš, uzturot sildītājā pastāvīgu temperatūru 65°C pie apkārtējās temperatūras 20°C (mērījumi tika veikti saskaņā ar standartu DIN 44532).

Siltuma apmaiņas tehniskie rādītāji

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nominalus slëgis [MPa]	0,6
Maksimali õilumneõio temperatūra [°C]	85
Đilumokaiėio pavirõiaus plotas [m2]	0,72	0,88
Đilumokaiėio galingumas3) [W]	14400	17600

3) Piepildītājs: ieejas temperatūra 70°C, patēriņš 3000 l/st.

Cauruļvada ūdens: ieejas temperatūra 10°C, izejas temperatūra 45°C, patēriņš 437 l/st.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 2	00
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

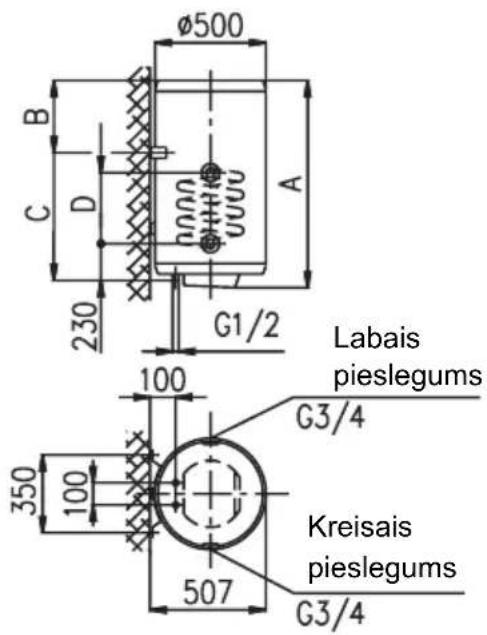

Sildītāja pievienošanas un montāžas izmēri (mm) GBK 80 - 200

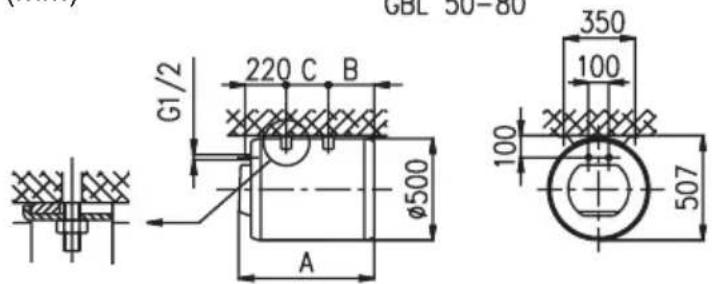

GBL 50-80

PIESLĒGŠANA ŪDENSVADAM

Ūdens pievades un izejas caurules ir apzīmētas ar dažādu krāsu. Zilā – auksts ūdens, sarkanā – karsts ūdens. Sildītāju var pieslēgt ūdensvadam divējādi. Slēgtā uzkrāšanas pieslēgšanas sistēma nodrošina ūdens ievadu vairākās vietās, bet atklātā caurteces sistēma – tikai vienā vietā. Jums būs jāiegādājas attiecīgs maisītājs atkarībā no izvēlētās pieslēgšanas sistēmas. Atklātajā caurteces sistēmā pirms ūdens sildītāja jāuzstāda pretvārsts, kas novērsīs ūdens

noplūdi no katla gadījumā, ja ūdensvadā nebūs ūdens. Izmantojot šādu pieslēgšanas sistēmu, jāuzstāda caurteces maisītājs. Ūdens apjoms sildītājā palielinās uzsildīšanas rezultātā, kas izraisa ūdens noplūdi no maisītāja caurules. Nemēģiniet pārtraukt ūdens plūsmu no maisītāja, ar spēku pagriežot krānu, jo tā rezultātā var sabojāt maisītāju. Slēgtajā uzkrāšanas pieslēgšanas sistēmā ūdens ievada vietās jāizmanto uzkrāšanas maisītāji. Drošības apsvērumu dēļ uz ūdens pievadcaurules obligāti jāuzstāda drošības ventilis vai drošības vārstu grupa, lai novērstu spiediena paaugstināšanos vairāk nekā par 0,1 MPa virs nominālā.

Ūdenim sasilstot katlā, tā spiediens paaugstinās līdz lielumam, kāds ir iestatīts ar drošības vārstu. Tā kā ūdens atgriešanās ūdensvadā nav iespējama, ūdens var pilēt no drošības vārsta noplūdes cauruma. Šo ūdeni var novirzīt uz notekcauruli ar speciāla uzgaļa palīdzību, kas jāuzstāda zem drošības vārsta. Izplūdes caurule, kas atrodas zem drošības ventiļa izplūdes atveres, jāuzstāda vertikāli uz leju vietā, kur ūdens nevar aizsalt. Gadījumā, kad nepareizas montāžas dēļ pilošo ūdeni nav iespējams novirzīt no drošības pretvārsta uz notekcauruli, ūdens pilēšanu var novērst, uzstādot izplešanās trauku ar 3 l tilpumu uz ūdens sildītāja ievadcaurules.

Lai drošības pretvārsts darbotos pareizi, ik pēc 14 dienām jāveic regulāras pārbaudes. Pārbaudes laikā ar vārsta roktura pārvietošanu vai uzgriežņa atskrūvēšanu (atkarībā no vārsta tipa) jāatver ūdens izlaišana no drošības pretvārsta. Tā rezultātā no izplūdes atveres jāsākas ūdens tecēšanai, un tas nozīmē, ka vārsts darbojas nevainojami.

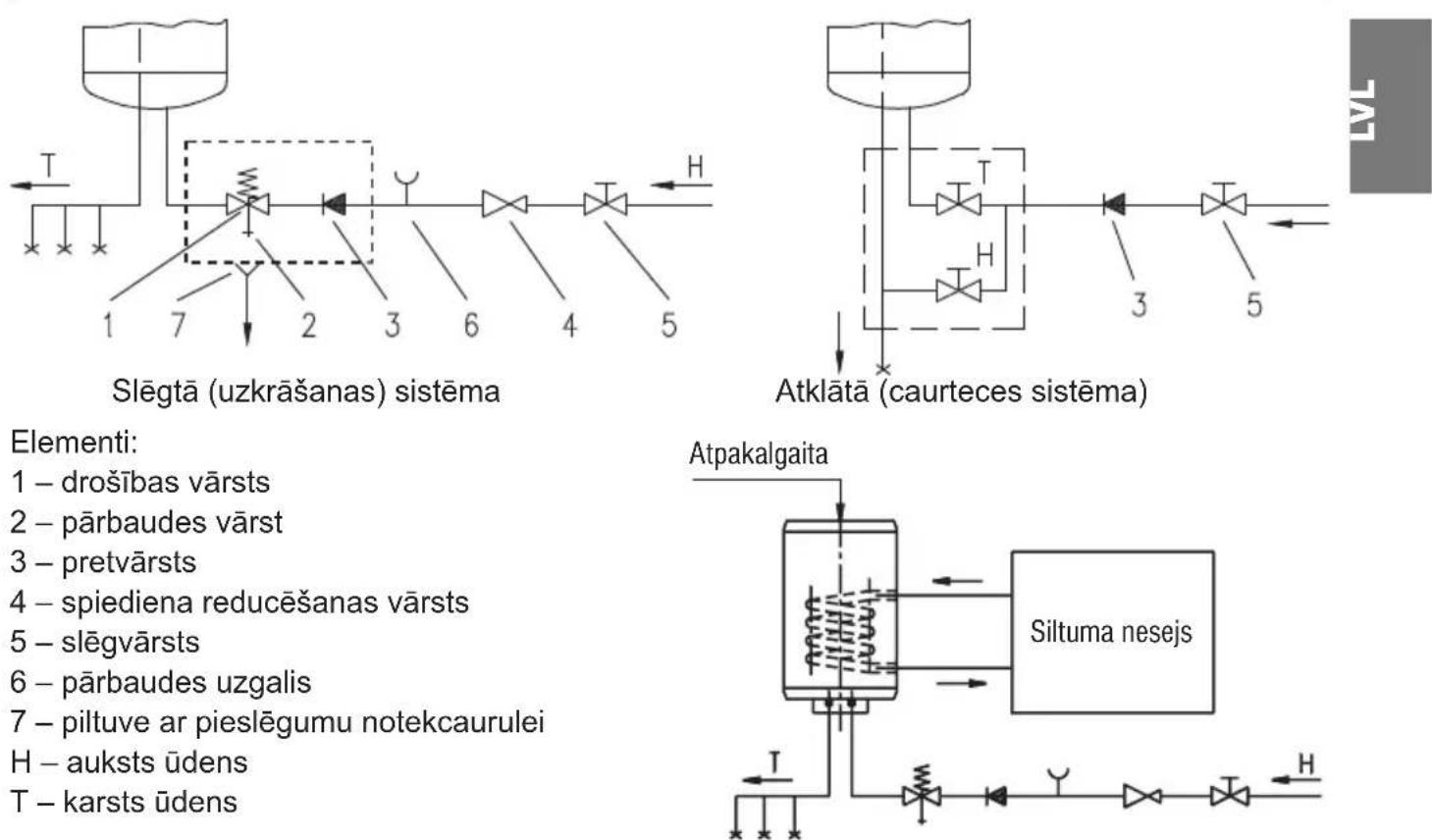

Elementi:

1 – drošības vārsts 2 – pārbaudes vārsts 3 – pretvārsts 4 – spiediena reducēšanas vārsts 5 – slēgvārsts 6 – pārbaudes uzgalis 7 – piltuve ar pieslēgumu notekcaurulei H – auksts ūdens T – karsts ūdens

Nedrīkst iemontēt slēgvārstu starp sildītāju un drošības pretvārstu, jo tādā veidā Jūs padarīsiet par neiespējamu drošības pretvārsta darbību.

Sildītāju var pieslēgt mājas ūdensvada tīklam arī bez spiediena reducēšanas vārsta, ja spiediens šajā tīklā ir zemāks par 0,5 MPa. Ja spiediens ūdensvada tīklā pārsniedz 1,0 MPa, ir nepieciešams secīgi iemontēt divus spiediena reducēšanas vārstus. Pirms pieslēgt sildītāju elektrotīklam, tas obligāti jāpiepilda ar ūdeni. Pie pirmās uzpildīšanas pagrieziet karstā ūdens rokturi uz maisītāja. Sildītājs ir piepildīts, kad ūdens sāk tecēt no maisītāja izplūdes caurules. Kombinētais ūdenssildītājs GBK darbojas tāpat kā elektriskais ūdenssildītājs GB, bet tajā papildus ir iemontēts citu enerģijas avotu (piem., centrālās apkures, saules bateriju vai siltuma sūkņa) ūdens uzsildes siltumapmaiņas elements. Šis iepriekš pieminētais elektriskais un siltumapmaiņas elements var darboties gan kopā, gan atsevišķi. Kombinētais ūdenssildītājs GBK pieslēdzas pie elektrības tāpat kā elektriskais ūdenssildītājs GB, kā arī līdztekus tas jāpievieno papildu enerģijas avotam. Ūdens pievada un izejas caurules ir apzīmētas ar dažādu krāsu. Zilā – auksts ūdens, sarkanā – karsts ūdens. Ūdenssildītājs GBK var tikt pieslēgts pie karstā ūdens atpakaļejoša atzara. Atpakaļejošais atzars nodrošina karstā ūdens padevi visās tā izejas vietās. Tā pieslēgums atrodas uz ūdenssildītāja augšējā vāciņa. Pirms pieslēgšanas nepieciešams noņemt plastikāta vāciņu un atskrūvēt ieblīvējamo ielikni. Elementus karstā ūdens atpakaļejošā atzara pieslēgšanai var iegādāties pie mūsu izstrādājuma pārdevējiem.

PIESLĒGŠANA ELEKTROTĪKLAM

Pirms pieslēgt sildītāju elektrotīklam, sildītājam jāpievieno pieslēgšanas kabelis. Lai to izdarītu, jānoņem plastmasas aizsargvāks. Noņemiet plāksnīti vāka priekšējā pusē, ieliekot skrūvgriezi šķirbā starp šo plāksnīti un aizsargvāku termostata roktura priekšā, bet pēc tam arī pretējā pusē attiecībā pret minēto rokturi. Pēc tam, kad Jūs aizķerat šo plāksnīti no abām pusēm, to var viegli noņemt ar roku. Lai noņemtu plastmasas aizsargvāku, Jums jānoņem termostata rokturis un jāizskrūvē abas stiprinājuma skrūves. Plastmasas aizsargvāka uzstādīšana tiek veikta pretējā secībā. Sildītāja pieslēgšana elektrotīklam jāveic saskaņā ar elektrotīklu noteiktajiem standartiem. Tā kā sildītājam nav elementa, kas to pastāvīgi atslēgtu no elektrotīkla, starp to un elektrotīkla rozeti jāuzstāda divpolu slēdzis ar atstatumu starp atvērtiem kontaktiem ne mazāku par 3 mm.

UZMANĪBU: Pirms izjaukt sildītāju, pārliecinieties, ka tas ir atvienots no elektrotīkla!

Elementi:

1 - termostats 2 – bimetāliskais drošinātājs 3 – sildīšanas elementi ( 2 x 1000 W) 4 – kontroles spuldzīte 5 – pievienošanas skava L - fāzes vads N – neitrālais vads 1/2 - zemējuma vads

LIETOŠANA UN APKOPE

Ūdens sildītāju var lietot pēc tā pieslēgšanas ūdensvadam un elektrotīklam. Aizsargvāka priekšējā pusē atrodas termostata rokturis, ar kura palīdzību Jūs varat iestatīt vēlamo temperatūru no 25° līdz 75°C. Ieteicams šo rokturi pagriezt “E” stāvoklī. Tāda iestatīšana ir visekonomiskākā; ūdens tiks sasildīts līdz apmēram 55°C, kaļķu nogulsnējumi un siltuma zudumi būs mazāki, nekā pie augstākas temperatūras iestatīšanas.

Elektriskā ūdens sildītāja darbības indikators ir kontroles spuldzīte.

Ja Jūs neplānojat lietot ūdens sildītāju ilgāku laiku, to var aizsargāt pret aizsalšanu šādā veidā: atstājiet to pieslēgtu elektrotīklam, bet termostata rokturi pagrieziet “*” stāvoklī. Šajā termostata roktura stāvoklī sildītājs uzturēs ūdens temperatūru ap 10°C. Ja Jūs atvienojiet ūdens sildītāju no elektrotīkla, no tā jānolaiž ūdens, lai novērstu tā aizsalšanu, šim nolūkam atvienojot zilo īscauruli no ūdensvada tīkla.

Pirms ūdens nolaišanas sildītājs obligāti jāatslēdz no elektrotīkla. Pēc tam pagrieziet siltā ūdens rokturi uz viena no maisītājkrāniem, kas ir pievienots sildītājam. Nolaidiet ūdeni no sildītāja caur tā ieplūdes cauruli. Šim nolūkam ieteicams iemontēt starp drošības vārstu un ieplūdes cauruli attiecīgu izplūdes vārstu vai T-veida savienojumu. Pretējā gadījumā Jūs varat iztukšot sildītāju arī caur drošības vārsta izplūdes atveri, šim nolūkam pagriežot sviru vai vārsta rotējošo galviņu tādā pašā stāvoklī kā pie vārsta pārbaudes. Pēc ūdens nolaišanas caur ieplūdes cauruli sildītājā vēl paliks neliels ūdens daudzums, kuru var nolaist noņemot sildītāja apakšējo atloku.

Ūdens sildītāja ārējās daļas jātīra ar vāju mazgāšanas līdzekļa šķīdumu. Nekādā gadījumā neizmantojiet nekādus šķīdinātājus un agresīvas tīrīšanas vielas.

Ieteicams regulāri veikt ūdens sildītāja apskates. Tādā veidā Jūs nodrošināsiet tā nevainojamu darbību un ilgu darba mūžu. Pirmā apskate jāveic apmēram divus gadus pēc sildītāja lietošanas uzsākšanas. Šī apskate jāveic pilnvarotam speciālistam, kas pārbaudīs pretkorozijas aizsardzības anoda stāvokli, nepieciešamības gadījumā notīrīs kaļķu nogulsnējumu, kas var uzkrāties uz sildītāja iekšējās virsmas atkarībā no ūdens kvalitātes, daudzuma un temperatūras. Vadoties no Jūsu ūdens sildītāja stāvokļa, servisa dienests pēc apskates paveikšanas sniegs Jums ieteikumu par nākamās apskates laiku.

Lūdzu, nemēģiniet izremontēt ūdens sildītāju patstāvīgi, bet obligāti izsauciet servisa dienesta darbinieku.
